Не срабатывает клапан подачи воды в унитазе: конструкция, инструменты, принцип действия, инструкция по наладке элементов

конструкция, инструменты, принцип действия, инструкция по наладке элементов

Содержание

• Сливной бачок унитаза: что в него входит
• Инструменты для работы
• Впускной клапан: его действие, неисправности и ремонт
• Унитаз протекает: что делать?
• Поплавковый клапан: виды неисправностей и способы их устранения

Любые, даже самые качественные предметы сантехники подвержены поломкам. Не избегает этой участи и унитаз. Основная проблема, которой подвержены унитазы, – это поломка сливного бачка. Как провести ремонт клапана унитаза правильно? Об этом будет рассказано в этой статье.

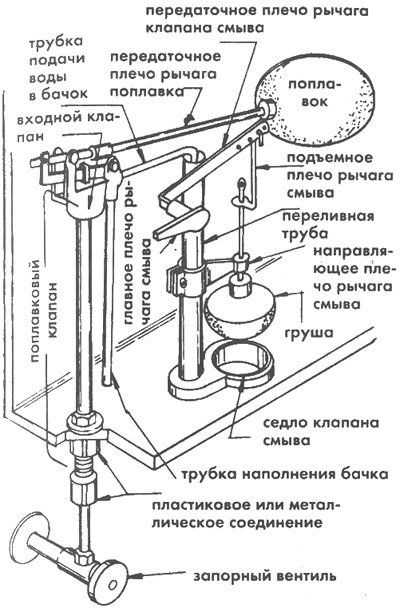

Сливной бачок унитаза: что в него входит

Чтобы иметь возможность отремонтировать неисправности бачка, нужно разбираться в его устройстве. Хоть существует много разных моделей унитазов, сливной бачок устроен у всех одинаково:

• Непосредственно корпус;
• Крепежные шурупы;
• Сливной (запорный) механизм;
• Поплавковый клапан;
• Заливной клапан.

Инструменты для работы

Чтобы починить унитаз, оптимальным вариантом будет вызвать специалиста-сантехника. Но если вы предпочитаете самостоятельно проводить такие работы, то вам понадобятся такие инструменты:

Инструменты для ремонта унитаза

• Плоскогубцы;
• Разводной ключ;
• Отвертки двух видов: плоская и крестовая;
• Разные резиновые прокладки-уплотнители;
• Силиконовый герметик.

Чтобы исправить большинство проблем в бачке, необходимо будет провести ремонт клапана бачка унитаза. Теперь давайте непосредственно разберемся в возникающих неисправностях и посмотрим, как же можно их устранить.

Впускной клапан: его действие, неисправности и ремонт

Впускной клапан сливного бачка регулирует поступление воды в бачок через специальную систему рычагов. В зависимости от модели унитаза, этот механизм может быть размещен сбоку или внизу бачка. Если этот механизм неисправен или не отрегулирован должным образом, вы столкнетесь с проблемой перелива воды.

Что же нужно делать в этом случае:

• Вручную поднимите поплавок максимально вверх – если в таком положении вода перестает течь, значит, нужно просто найти ту оптимальную высоту, при которой этот механизм будет срабатывать. Для этого попробуйте установить зажим немного ниже или чуть подкрутите пластиковый шток.

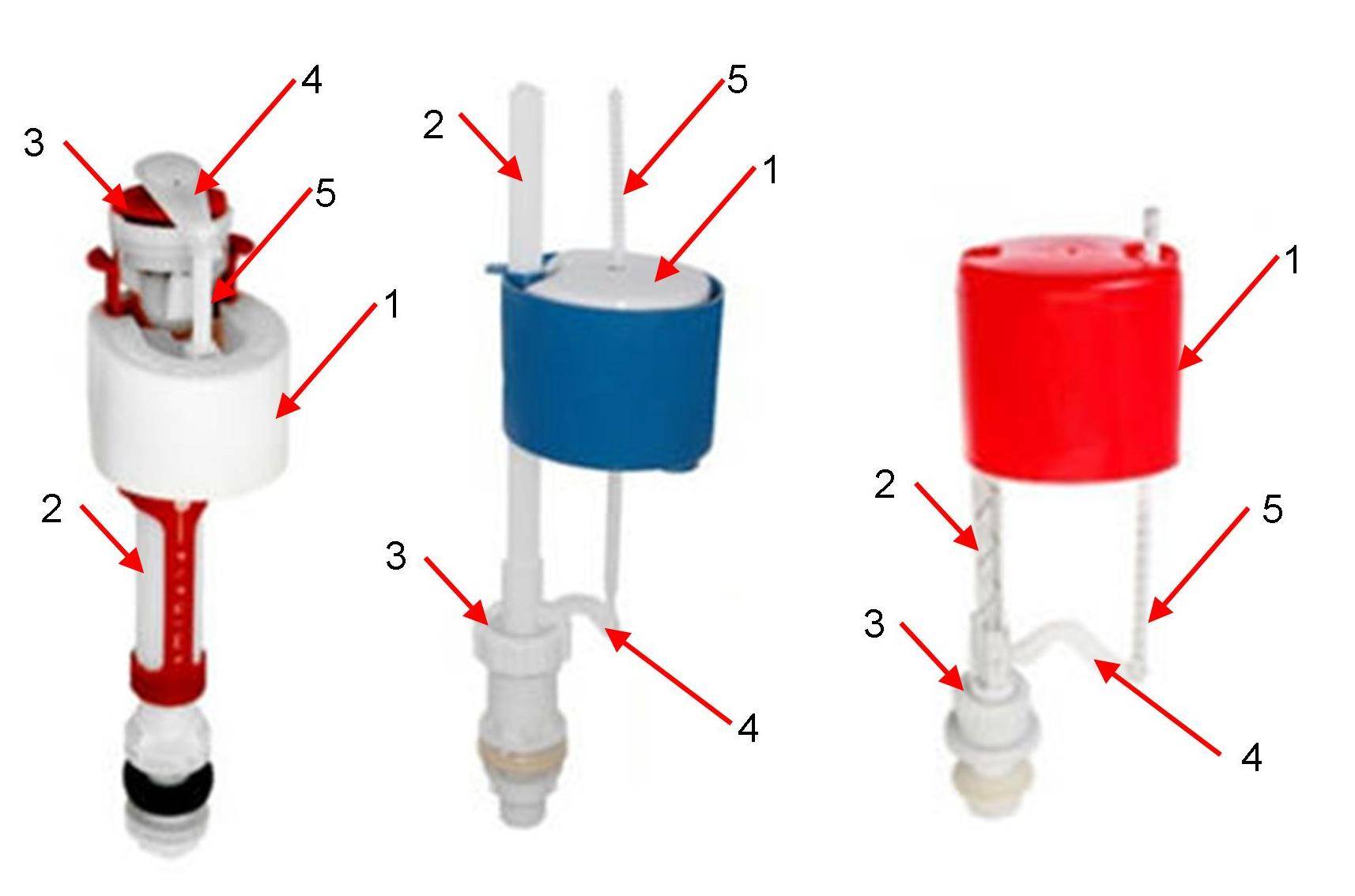

  Впускной клапан

• Зачастую ремонт впускного клапана унитаза связан с его очисткой от скопившейся на нем грязи и налета. Для этого вы должны перекрыть воду, чтобы она не поступала в унитаз, потом аккуратно разобрать заливной механизм и старой зубной щеткой удалить с него всю грязь. Затем собрать его в обратной последовательности и проверить работу.

Обычно эти нехитрые действия помогают решить проблему перелива воды. Однако, если ремонт заливного клапана не принес нужного результата, вам придется купить новый. При выборе этого механизма обратите внимание на то, каким образом он подключается к бачку: снизу или сбоку, и в зависимости от этого подбирайте модель. Или приобретите универсальную модель заливного механизма – она подойдет к бачку любого типа.

Унитаз протекает: что делать?

Прежде всего, не впадать в панику. Если исключить механические повреждения унитаза (различные сколы и трещины), то причин того, что вода льется на пол, будет две:

• Некачественный крепеж унитаза болтами;
• Износ резинового уплотнителя, который находится между сливным бачком и чашей унитаза.

Чтобы устранить эту неприятность, попробуйте для начала просто чуть сильнее затянуть крепежные болты. Однако, будьте осторожны: при чрезмерном усилии вы рискуете повредить бачок и расколоть его. Затягивайте их постепенно, периодически проверяя, есть ли течь или нет.

Если после затяжки крепежа вода продолжает сочиться на пол, придется снимать бачок и менять уплотнительное кольцо, стоящее на сливном канале. Не поленитесь, и если уж сняли бачок, поменяйте сразу и шайбы, которые фиксируют крепежные болты и резиновые прокладки, а все стыки лучше всего обработать силиконом – это даст дополнительную гарантию от протечки.

У бачков с нижней разводкой проблема утечки воды может быть связана с износившимся уплотнителем там, где заливается вода. В этом случае вам также придется менять пришедший в негодность уплотнитель и закрепить все силиконовым герметиком.

Поплавковый клапан: виды неисправностей и способы их устранения

Поплавковый клапан отвечает за дозированное поступление и перекрывает подачу воды. Этот механизм довольно-таки простой и надежный, но при поломке доставляющий особенно много неприятностей.

Поплавок устроен так, что при подаче воды он поднимается до необходимого уровня, а затем посредством механической тяги перекрывает подачу воды. При сливе все наоборот – поплавок опускается, давая воде свободно течь в чашу унитаза.

При неисправности этого механизма появляются разного рода течи (ржавая полоса в чаше унитаза – причина поломки поплавка).

Виды неисправностей поплавочного клапана и способы их устранения:

1. Можно перевернуть поплавок дыркой вверх;
2. Если это не поможет, тогда придется его заменить (отключите воду, извлеките старый поплавок и замените его на новый).

• Износ оси рычага: механизм заедает и недостаточно хорошо прижимает поршень, в результате чего подача воды не прекращается. Чтобы устранить эту неполадку, достаточно бывает воспользоваться гвоздиком, подходящим по размеру. Только не забудьте, что со временем гвоздь проржавеет, и его необходимо будет менять. При сильном дефекте рычага – лучше поменять всю конструкцию.
• Повреждение упорного колпачка: при этой неисправности вода будет под сильным напором литься через клапан. Чтобы ликвидировать эту проблему, можно воспользоваться подходящей по размеру пробкой из-под пластиковой бутылки, заменив ею упорный колпачок.

Поплавковый клапан в бачке

Ремонт поплавкового клапана можно вполне провести самостоятельно, используя подручные материалы. Только при действительно серьезной поломке, когда никакие способы не помогают, потребуется купить новый и поменять весь механизм полностью.

Есть еще два вида проблем со сливным бачком, с которыми вы можете столкнуться в повседневной жизни. Это неисправность пусковой кнопки и слишком сильный шумовой эффект, возникающий, когда вода начинает поступать в бачок. Обе эти неполадки также можно устранить своими руками.

В первом случае при нажатии на кнопку слива смыв не происходит. Обычно причиной такой поломки становится цепочка, которая соединяет внешнюю кнопку со сливным механизмом. Чтобы устранить эту неисправность, нужно крепление кнопки чуть-чуть ослабить. Для чего аккуратно несколько раз поверните декоративную крепежную гайку, этого обычно хватает, чтобы вы смогли немного приподнять крышку бачка и поправить пусковую цепочку.

В случае сильного шумового эффекта при наполнении бачка водой потребуется надеть слетевший глушитель на специально отведенный для этого штуцер. Обычно такая проблема возникает у бачков с боковым подводом воды. Если, поправив глушитель, уровень шума все равно останется достаточно сильным и будет вас беспокоить, следует приобрести и установить специальную поплавочную систему, в которой есть камера стабилизации. Такие системы практически бесшумны.

Итак, завершая разговор о неполадках, которые могут возникнуть при эксплуатации унитаза, отметим, что, прежде всего, не надо паниковать – проблемы эти неприятные, но, в принципе, легко решаемые. Любой ремонт клапана сливного бачка унитаза можно быстро сделать своими руками, имея минимальный набор инструментов и подручных материалов.

Сама по себе конструкция сливного бачка очень простая, и зная назначение каждой детали, можно починить практически любую неисправность. Кроме того, помните, что все детали любой модели сливного бачка, заменяемые и их без проблем можно купить в ближайшем специализированном магазине, торгующем сантехникой. А всю необходимую информацию по неполадкам и способам их устранения вы всегда сможете найти на нашем сайте.

Не держит клапан в бачке унитаза с нижней подводкой: что делать

Когда срабатывает смывное устройство унитаза, жидкость сбрасывается в чашу, удаляя отходы. После этого срабатывает механизм впуска воды и бачок снова наполняется до определенного уровня. Если жидкость продолжает течь из емкости, нужно проверить клапан, закрывающий выпуск при наполнении.

Содержание

1. Устройство сливной системы
2. Причины подтекания клапана
3. Способы решения проблемы
4. Снятие крышки бачка с кнопкой или двумя
5. Тестирование и замена кнопки
6. Недостаточный прижим поплавка
7. Трещина в поплавке
8. Чистка бака и арматуры
9. Замена арматуры

Устройство сливной системы

Есть простые и сложные системы слива. Последние чаще ломаются, т. к. в их составе множество узлов и модулей.

Система смыва объединяет:

• Сливное устройство. Представлено закрытым сифоном, который присоединен к трубе через резиновый уплотнитель.
• Бак со сливным отверстием для спуска жидкости.
• Поплавок, регулирующий уровень наполнения емкости, с основным устройством соединен рычагом.
• Рычажную систему для связи поплавка и мембраны.

Принцип действия зависит от типа установленной арматуры.

Выделяют разновидности:

• Штоковый вытяжной механизм. Отверстие запирает мембрана на стержне. Чтобы произошел спуск жидкости, поднимают шток рукой. Это приспособление для советских моделей баков, в современных встречается редко.
• Кнопочный тип. Система работает на полный смыв или спускает только часть воды из резервуара. Экономит воду, если не требуется большой массы для сброса отходов.
• Есть система с возможностью остановки сброса. Запорная арматура оснащена одной кнопкой. При первом нажатии начинает сбрасываться жидкость, со вторым нажатием сток прекращается.

Кнопочная

89.94%

Рычажная

7.79%

С цепочкой

2.27%

Проголосовало: 308

Современные сливные устройства работают с использованием резиновой груши. Такой элемент в разном виде есть в каждом баке. В двухрежимном сливе смывается 2,5 – 4 л воды (малый объем) и 6 – 8 л (полное сливание).

Причины подтекания клапана

Постоянное подтекание унитаза приводит к образованию ржавых полос

Внутренние течи возникают, когда вода не выливается на пол, но бачок постоянно пропускает жидкость в унитаз. Это вызывает перерасход воды и сказывается на размере платежей. Регулярная течь способствует пожелтению внутренних стенок чаши.

Причины появления течи в сливном отверстии бачка:

• Низкое качество воды приводит к разрушению пластикового поплавка или груши. В жидкости содержатся соли магния, кальция, частицы активного хлора.
• Плохое качество запорной арматуры слива. Непрочный пластик со временем деформируется.
• Поломка креплений — нужна замена.
• Трещина в поплавке — набирается вода и груша тяжелеет, тонет, не всплывает.
• Нарушение технологии монтажа сливной арматуры.
• Смещение, загрязнение сливной кнопки. Деталь западает, мешает клапану закрывать слив. Иногда клавиша ломается и требует замены.

Если вода течет после остановки, но струйка становится тоньше и в итоге прекращается, причина может быть в бракованном клапане, перекосе сливного устройства, засорении отверстия спуска.

Способы решения проблемы

Неполадки устраняют своевременно, чтобы они не переросли в большие неприятности.

Для работы нужно подготовить инструменты:

• набор гаечных ключей;
• отвертки;
• плоскогубцы;
• емкость для сбора воды (ведро, таз) и тряпки;
• перчатки резиновые.

На входе водопровода в жилище запорным краном прекращают подачу воды. Затем полностью удаляют воду из бака.

Снятие крышки бачка с кнопкой или двумя

Медленно поворачивают против часовой стрелки кольцо, распложенное вокруг клавиши. Окончательно выкручивают его и вынимают.

Дальнейший порядок:

1. Приподнимают крышку и разворачивают ее так, чтобы она стала поперек бака.
2. Снимают двухсторонний крепеж, держащий кнопку — поворачивают один край влево, другой вращают вправо, чтобы прищепка крутилась в центре.
3. Снимают крышку бачка и проверяют сливной механизм в открытом виде.

Валера

Голос строительного гуру

Задать вопрос

Для снятия крышки с двойной клавишей слегка прижимают одну половинку, при этом освобождается внутренний торец другой клавиши. В прорезь на нем ставят отвертку и извлекают деталь из гнезда. Под ней открывается винт, который также выкручивают отверткой. Крышку поворачивают на 90° к продольной оси бака, снимают крепежную прищепку, которая ее держит. Окончательно убирают крышку.

Тестирование и замена кнопки

Если не работает клавиша пуска, при нажимании вода не спускается и ничего не меняется.

Варианты проблемы:

• Клавиша засорилась, мусор скопился в посадочном гнезде или шахте.
• Вышла из строя арматура, соединяющая кнопку с внутренней сливной колонкой.

Чаще требуется замена кнопки. Диагностировать поломку и регулировать сложнее, чем сменить деталь. Кнопки относят к расходным материалам, т. к. они быстро ломаются несмотря на хорошее обращение.

Функциональность кнопки вызывает сомнение в случаях:

• Кнопка или ее половина западает и остается в утопленной позиции.
• Клавиша расшатана, поэтому ее двигают по сторонам, чтобы она сработала.
• Нужно усиленно нажимать, деталь утапливается со скрипом.

Вынуть клавишу с первого раза не всегда получается — она прокручивается. Элемент придавливают, вращают кольцо-ободок.

Недостаточный прижим поплавка

Если сливной бачок не держит воду, виновата резиновая мембрана, которая должна герметично закрывать слив. Со временем резиновая или пластиковая деталь деформируется, поэтому неплотно прижимается к краям отверстия. Иногда деформация сильная, поэтому чистка не поможет, мембрану следует заменить новой.

Проблему можно решить следующими способами:

• поднять стержень повыше;
• поплавок опустить, увеличить прижим отягощением;
• перевернуть купол (мембрану) другой стороной;
• заменить прокладку.

Объем воды будет уменьшен, в чаше не будет протечки.

Валера

Голос строительного гуру

Задать вопрос

Если осмотр прокладки показал деформацию, выворачивать, подрезать ее нельзя, лучше купить новую. Иногда нельзя перевернуть мембрану, либо у нее край ровный, поэтому нет смысла менять положение. Тогда нужно на поршне внизу прикрепить одну-две гайки толстым проводом из меди, чтобы утяжелить. Вертикальный ход стержня сдерживают боковые выступы на внешней стороне штока. Их убирают надфилем на 2 – 3 мм.

Трещина в поплавке

Если в грушу набралась вода (даже немного), элемент становится тяжелым, поэтому вода не может набраться в резервуар, слив не происходит.

Устранение течи:

1. Аккуратно снимают деталь с рычага.
2. Выливают из полости жидкость, находят трещину, через которую она поступала в поплавок.
3. Используют паяльник для закрытия щели либо сантехнический герметик, который наносят после обезжиривания проблемного места.
4. Непрерывную линию оставляют для схватывания на 5 минут, затем разравнивают шов мокрым пальцем или резиновым шпателем.

Попавший на другие поверхности герметик сразу убирают влажной тряпкой. Отремонтированная деталь готова к обратной установке уже через 20 минут. Если трещина большая, нужен новый поплавок. Для этого фиксируют все крепежи. Покупают аналогичный вариант поплавка. Для каждого бака груша рассчитана на слабый или сильный напор, поэтому отдельные модели могут не подойти.

Чистка бака и арматуры

Бачок унитаза не держит воду из-за отложений извести на краях отверстия слива или мембраны. Для чистки применяют жесткую сторону губки и моющее для посуды. Соскребать ножом или другим твердым предметом нельзя, чтобы не нарушить целостность поверхности.

Места обязательной чистки:

• Убирают известковый налет и ржавчину, которые образуют неровную щель на выпускном сливе.
• Чистят седло клапана в месте примыкания резинки, при этом снимают грязь и налет извести (применяют губку, ветошь).
• Промывают внутренность резервуара, используют большой объем жидкости из таза, ведра.

После промывания собирают все части в обратном порядке, ставят крышку, монтируют кнопку и проверяют работу сливного устройства.

Замена арматуры

Механизм слива приобретают аналогичный тому, что был установлен в баке. Лучше купить оригинальное устройство от производителя унитаза с баком. Меняют, если выработалась арматура, все посадочные места не подлежат регулировке.

Порядок действий:

1. Удаляют крепеж в нижней части бака, чтобы заменить механизм сливного клапана.
2. Сливную колонку выкручивают, придерживая за основание, прокручивая против часовой стрелки на ¼ или ½ поворота до щелчка. Нельзя применять чрезмерную силу. Если пластмасса плохо поддается, еще раз читают инструкцию к бачку.
3. Арматуру вынимают, очищают внутренние стенки резервуара.
4. Ставят другое седло, под муфту на резьбе подкладывают резиновые кольца.
5. Устанавливают резиновый уплотнитель между сливом и основанием.
6. Закрепляют все части нового механизма;

Настраивают впускной механизм. Есть модели, в которых нужно подгибать рычаг. В других есть специальные трещотки, которые движутся по резьбе для регулировки.

Запорный механизм подключают на последнем этапе. Нижний элемент перекрывает отверстие бака, верхний ставят в отверстие крышки, подсоединяют к кнопке, закрывают декоративной деталью. Бачок фиксируют на полке унитаза болтами с гайками.

Что делать, если запорный клапан унитаза не работает

Поворот запорного клапана унитаза — критически важный шаг перед началом работ с унитазом. Если вы этого не сделаете или клапан не повернется по часовой стрелке, чтобы закрыться, то ваше небольшое исправление может мгновенно превратиться в наводнение. Следующим шагом будет вызов аварийного сантехника. Но даже самые быстрые сантехники не могут добраться туда вовремя, чтобы избежать беспорядка.

Что не так с вашим Запорным клапаном ?

Итак, вы пытаетесь повернуть вентиль, но он не поддается. Он может быть старым, покрытым грязью и грязью, ржавым или, возможно, даже протекающим. Если есть утечка, то клапан необходимо заменить. Мы объясним, как это сделать позже. Но сначала, вот несколько способов, которыми вы можете попытаться восстановить работу заклинившего клапана:

• Смажьте клапан : Застрявший клапан можно смазать WD-40. Распылите смазку на клапан и дайте ей отстояться; затем снова попробуйте переместить клапан. Периодически опрыскивайте клапан, чтобы убедиться, что он сработает, когда вам это нужно.
• Покачивайте клапан : Если запорный клапан поворачивается только частично, он не остановит поток воды полностью. Попробуйте повернуть клапан по часовой стрелке и против часовой стрелки. Покачивая его назад и прилагая усилие, вы, в конечном итоге, сможете плавно повернуть его.
• Используйте горячую воду : Холодные металлические детали могут быть более трудными для перемещения. Чтобы решить эту проблему, наполните ведро горячей водой и смочите ткань. Затем положите горячую ткань на клапан на пару минут, чтобы ослабить его. Можно также подуть на клапан феном.
• Затяните центральный винт : С помощью плоскогубцев затяните винт, удерживающий запорный клапан. Как только винт будет затянут, попробуйте снова повернуть клапан.
• Затяните фитинг : Если клапан протекает, проверьте его уплотнение. Одним из вариантов, если клапан не герметичен должным образом, является затяжка фитинга. Если течь по-прежнему не прекращается, возможно, придется заменить шайбу (для этого необходимо разобрать клапан). Возможно, вам лучше заменить весь клапан.

Как устранить утечку Запорный элемент для унитаза Клапан

Затяжка уплотнительной гайки на восьмой оборот по часовой стрелке может остановить утечку. Используйте плоскогубцы для скользящих соединений и оберните губки тканью или липкой лентой. Это защитит отделку гайки. Используйте легкое давление, чтобы не повредить водопроводные линии. Если бак продолжает наполняться, то может быть поврежден сам клапан; прежде чем продолжить, отключите основной источник воды в вашем доме.

Замена Запорная арматура для унитаза Клапан

После отключения основного запорного вентиля в подвале, прачечной или под кухонной раковиной:

• Слив воды 900 08 : Включите кран ниже, чем туалетный клапан, чтобы лишняя вода могла вытекать из линии, а не переливаться в вашу ванную.
• Перекрыть линию подачи туалета : Этот небольшой шланг подает воду к клапану. Поместите ведро под клапан, а затем отверните болт с помощью серповидного ключа. Затем вытяните леску и дайте оставшейся воде стечь в ведро.
• Снимите запорный клапан : Если он имеет компрессионные соединения, снимите соединительный болт с помощью серповидного ключа, удерживая трубу плоскогубцами. Если на нем есть запотевшие медные трубы, используйте труборез, чтобы удалить старый клапан и любой мусор, оставив достаточно трубы для нового фитинга.
• Установка нового клапана : Начните с установки компрессионной гайки на трубу унитаза. Поместите компрессионное кольцо и прикрепите к нему новый клапан. Удерживайте резьбу штока клапана и компрессионную гайку одновременно, для чего вам понадобится пара серповидных ключей. Убедитесь, что выход клапана направлен вверх.
• Подсоедините линию подачи туалета : Ослабьте и отрегулируйте гайку, если шланг и клапан не совпадают.

Теперь вы можете открыть магистральный водопровод и посмотреть, работает ли запорный клапан унитаза должным образом.

Мы предлагаем сантехнические услуги, включая установку унитаза, крана, раковины, водонагревателя, а также установку и ремонт труб. Наши квалифицированные сантехники решат любую проблему с любым унитазом. Они готовы помочь, если у вас застрял, протекает или поврежден запорный клапан унитаза, и он не может заставить его работать. Чтобы запросить помощь, запланируйте обслуживание онлайн или позвоните по телефону 503-673-9.083 сегодня.



Прочитать предыдущую статью Читать следующую статью

сантехника — запорный клапан туалета не закрывается

В вашем туалете и вокруг него есть три клапана:

• Клапан подачи — это то, что соединяет воду из труб холодной воды в вашем доме со шлангом или трубкой, которая соединяется с вашим туалетом. бак. Это то, что вы изобразили.
• Наполнительный клапан внутри бачка унитаза пропускает воду в бачок (обычно также направляя часть воды в чашу), чтобы вода была готова к смыву. Они предназначены для заполнения бака до определенного уровня, а затем отключаются. Распространенными конструкциями для этого являются традиционный шаровой кран с круглым поплавком, прикрепленным к рычагу, и более новый стиль (популяризированный Fluidmaster), в котором пластиковый поплавок скользит вверх по валу.
• Промывочный клапан — это то, что направляет воду из бачка в чашу, когда вы смываете.

Клапан, который вы сфотографировали, это клапан подачи. Похоже, что ваш подающий клапан пропускает немного воды, даже если он затянут, что не очень хорошо, потому что вам нужен подающий клапан, который полностью перекрывает воду для обслуживания. Однако более серьезной проблемой является ваш заливной клапан. Если утечка из клапана подачи медленная, вы можете просто закрыть его, насколько это возможно, дать ему капнуть в ведро на несколько минут, сделать другой ремонт и снова присоединить его для нормального использования.

Причина, по которой мы знаем, что проблема в вашем наливном клапане, заключается в том, что, даже когда подача полностью открыта, наполнительный клапан должен останавливать поток воды в ваш туалетный бачок, когда бачок полон. Если этого не произойдет, бак будет переполнен. Чтобы в этом случае вода не проливалась на пол, в резервуаре предусмотрена аварийная переливная система, которая просто сливает излишки в чашу. Хорошо, что пол не мокрый, но вы все равно тратите много воды и платите за нее.

Итак, вопрос: почему ваш заливной клапан не останавливает поток воды в бак? Фотографии могут помочь, но общие причины:

1. Неправильная настройка. Заправочные клапаны можно отрегулировать, чтобы установить желаемый уровень заполнения, обычно путем поворота винта. Если уровень установлен слишком высокий, он никогда не достигнет этого уровня и будет продолжать заполняться, пока сливается перелив.
2. Препятствие. Управление клапаном может быть заблокировано либо из-за отложений минералов на частях клапана, либо из-за неправильного расположения рядом с другими частями унитаза.
3. Одежда. Некоторые наполнительные клапаны имеют резиновые прокладки/шайбы, которые со временем изнашиваются или могут накапливать минеральные отложения. Это можно исправить очисткой или заменой этих деталей, а иногда и просто затяжкой деталей клапана. Но часто проще просто заменить весь промывочный клапан.

Что делать дальше: Мы хотим выяснить, где протекает ваш заливной клапан, так что давайте попробуем проконтролировать его работу, чтобы мы могли это наблюдать.

1. Снимите крышку с бака.
2. Откройте клапан подачи.
3. Стоя над унитазом, осторожно поднимите поплавковый механизм наливного клапана до точки, в которой он должен быть закрыт. Держите его там — заливной клапан должен оставаться закрытым.
4. Удерживайте промывочный клапан, чтобы слить как можно больше воды из бака.
5. Определите, где вода выходит из заливного клапана. Это ваша утечка.

В зависимости от типа вашего наполнительного клапана, вы можете устранить утечку, или может быть более практичным просто заменить клапан.
