Определяем расположение проводки в панельном доме

Содержание

Зачем делать проект электропроводки в квартире

Чтобы обеспечить безопасность, провода дополнительно укладываются в гофрированный шланг ПВХ, который занимает намного больше пространства. Уложить правильно в ряд 10-15 кабелей и раскинуть их по квартире – это искусство. И справиться с задачей может только профессиональный электрик, действующий по схеме.

Второй момент — это необходимость отделки и маскировки коммуникаций. После этого разобраться с расположением большого количества проводников будет невозможно, без частичной порчи ремонта.

Когда у застройщика хранится план, проблем подобного рода не возникает. Электрик учитывает пожелания клиента по расположению бытовых и нагревательных приборов в помещениях, после чего начинает составление схемы. Его задача – разбить кабеля на группы так, чтобы они не пересекались, не мешали друг другу, а также была возможность распределить нагрузку в сети равномерно. Он продумывает систему защиты (некоторые устройства требуют заземления и наличия отдельно вынесенных УЗО), чтобы проводка соответствовала требованиям безопасности.
План электропроводки квартиры – пример.

Схема электрической проводки включает в себя следующие элементы:

1. Распределительный щиток, который может быть внутриквартирным или общим.
2. Электрический счетчик для контроля над расходом электроэнергии.
3. Автоматические устройства защиты, отвечающие за прекращение подачи питания при возникновении утечек, ударов током человека, коротких замыканиях.
4. Кабели и провода, с помощью которых осуществляется разводка до электроточек.
5. Выключатели и розетки для управления освещением и подключения бытовой техники.

Отличительные черты современной электропроводки

Современные бытовые технологии в конце 20 века сделали ощутимый рывок. В домах кроме телевизоров появились компьютеры, системы охраны и видеонаблюдения, мощная бытовая техника, беспроводная связь. В связи с этим разводка электрических кабелей стала намного сложнее, хотя принципы устройства не изменились.

Сложности начинаются с самого первого этапа – проектирования. Чтобы грамотно составить схему проводки в квартире, необходимо заранее знать приблизительную мощность бытовых электроприборов, места их расположения. Одновременно с этим нужно продумать систему освещения во всех помещениях.

Если вы не учтете прокладку компьютерного кабеля и установку роутера для домашней сети, в дальнейшем получите висящие по стене или протянутые по полу провода. В лучшем случае их удастся спрятать в плинтус или зашить в короба.

Кроме большого количества новых приборов появилось еще одно отличие: наряду с силовой сетью обязательно присутствует слаботочная система, традиционно включающая в себя телефонные и телевизионные провода, а также компьютерное, охранное, акустическое оборудование и домофон. Эти две системы (силовую и слаботочную) разделять нельзя, так как все приборы питаются от источников электросети 220 В.

Схема разводки слаботочной системы в квартире. Включает в себя три сети: компьютерную, телефонную и телевизионную. Для каждой сети предусмотрены свои виды кабеля и оборудование.

Изменилось количество эксплуатируемых одновременно приборов и кабелей. Если раньше хватало установки в зале одной люстры, то сейчас многие используют осветительную систему, включающую, кроме люстры, точечные светильники и подсветку. К увеличению количества техники нужно прибавить увеличение мощности – по этой причине старые кабеля уже не подходят, а размеры электрораспределительного щита заметно выросли.

Что собою представляет панельный дом?

Панельные дома возводили ещё в советские времена. Они были своего рода эконом-вариантом, потому что сочетали в себе быстроту постройки и невысокую стоимость строительных материалов. Панельное строение возводилось из железобетонных плит, которые изготавливали на специальных заводах путём заливки бетоном металлической арматуры. Эти плиты (или панели) были двух видов – для полов или потолочных перекрытий и стеновые.

Панельное строение сродни карточному домику, каждая стена в нём является несущей. Ни о какой перепланировке здесь не может быть и речи, только затронь одну стену, сложится весь дом. Сейчас такие строения редко возводят, да и люди не особенно хотят приобретать жильё в панельных домах. Всё-таки для проживания кирпичные постройки считаются более комфортными. Они лучше сохраняют тепло, обладают повышенной шумоизоляцией, и, конечно же, в них гораздо легче проводить ремонтные работы и перепланировку. Особенно если речь заходит о таком вопросе, как заменить проводку.

Как устроена электропроводка в панельном доме

Стены и перекрытия в таких домах сделаны из железобетонных панелей. В основном все стены являются несущими. Зачастую проводка в таких домах прокладывается в ЖБИ каналах, специально подготовленных еще на этапе строительства. Эти каналы расположены в строго отведенных местах, поэтому передвинуть розетки и выключатели в панельном доме – большая проблема.

Схема электропроводки в панельных домах предусматривает, что проводка в каждой квартире должна быть проведена одинаково. Но часто проводка в разных домах и даже в разных квартирах одного дома проведена по-разному.

Проводка в доме, схема которой предполагает укладку ее на конечном этапе строительства, часто находится между панелями потолков и стен. Счетчик расположен на лестничной площадке, но, конечно, есть умельцы, которые переносят его в квартиры. В квартирах утопить его в стене не получится, из-за толщины стен. Поэтому счетчик располагается в коридорах или кладовках.

Проводка в панельном доме, схема которой предполагает ее обязательное наличие, находится обычно в стяжке, потолке или на стенах, под штукатуркой.

Лучший вариант, если проводка находится в стене и хуже, если она располагается в полу или потолке. Схема электропроводки в панельных домах сама по себе очень устаревшая.

Для чего нужна схема разводки?

Получается, что устройство современной разводки электрики в квартире – это настоящее искусство, справиться с которым под силу только профессиональному электрику.

Если вы не хотите постоянно менять отделку стен, чтобы маскировать то тут, то там появляющиеся кабеля, рекомендуем перед ремонтом квартиры или строительством дома составить чертеж с обозначением всех значимых объектов, связанных с электричеством: розеток, выключателей, электрощита с УЗО, осветительных приборов.

Ориентируясь на требования или пожелания владельца жилья, электрик составляет принципиальную схему электропроводки в квартире. Его задача – разделить кабеля на группы, чтобы правильно распределить нагрузку, продумать систему управления и защиты и в конечном итоге сделать все, чтобы гарантировать безопасность и комфорт.

Образец схемы, которую может набросать собственник жилья. Внимание уделено обозначению мест расположения всех электроточек, начиная от электрощита и заканчивая розетками. Что обязательно нужно учесть при составлении схемы, чертежа, плана работ, необходимого для грамотной прокладки электропроводки?

Рассмотрим электросеть с точки зрения составляющих частей:

• Автоматические аппараты защиты, установленные в электрическом щите. От их качества и грамотной установки зависит функционирование всего домашнего оборудования и безопасность пользователей.
• Кабеля, провода с правильно подобранным сечением и хорошей изоляцией.
• Розетки и выключатели с качественными контактами, безопасными корпусами.

В частных домах обязательный элемент – вводный автомат и силовой кабель от него к щиту. С помощью автоматического выключателя регулируют потребляемую мощность и при необходимости отключают всю электроэнергию дома.

Примерная схема электропроводки в частном доме. Главное внимание следует уделить распределению мощностей по автоматическим выключателям и защите каждой выделенной линии. Электросчетчик обычно устанавливается на входе, срезу после вводного автомата.

Необходимость замены проводки

Иногда проводка требует полной замены во всей квартире. Это обусловлено такими причинами:

• Истечение срока эксплуатации проводов.
• Повышение нагрузки на сеть. В таком случае старая проводка должна быть заменена новой.
• Угроза безопасности жильцов квартиры – подключение потребителей без заземления.

Чтобы выполнить разводку сети в панельном доме, лучше обратиться к профессиональным электрикам. Такой вариант гораздо безопаснее самостоятельной укладки проводки. Стоимость подобных услуг не слишком высокая. Кроме того, при этом будет обеспечена максимальная безопасность жильцов.

При полной замене проводки цена монтажных работ будет зависеть от количества точек. Если укладка кабелей проводится опытным электриком, следует учитывать, что стоимость монтажа розеток и выключателей выносится дополнительные услуги.

Виды электропроводки

Рассмотрим общую классификацию электропроводок в квартире. В зависимости от видов монтажа она бывает:

• Открытая электропроводка – прокладывают на поверхности стен, потолка снаружи. Крепление проводов многообразно: кабель-канал, гофра, плинтусы и т.д. Кабели в этой электропроводке, по сравнению со скрытой, могут иметь меньшее сечение. Может быть стационарной, переносной или передвижной
• Скрытая электропроводка – прокладывают внутри конструкций: в трубах, коробах, углублениях и т.д. Один из самых распространенных методов прокладки кабелей. Из основных недостатков – отсутствие доступа к проводке. И в случае возникновения неисправностей потребуется приложить немало усилий, чтобы до нее добраться. Кабели в такой сети имеют большее сечение. Электросеть нужно проектировать заранее
• Наружная электропроводка – прокладка сети снаружи здания. Также может быть открытой и скрытой

На этапе проектирования схемы электропроводки нужно учесть:

• Места установки электрощитков и розеток
• Количество электроточек в квартире
• Мощность электрических бытовых приборов, которые будут использоваться постоянно и периодически
• Разметку проводов, а для открытой проводки – места их крепления
• Основные требования к электропроводке –медные кабели для прокладки сети, питание от сети 380/220 В, система заземления TN-C-S или TN-S

Способы соединения

Способы соединения электроцепи:

• Последовательно – складывается напряжение всех элементов сети, в каждом из них сила тока одинаковая. В цепи нет узлов, и поэтому, если выходит из строя один элемент, перестают работать все остальные
• Параллельно – ко всем параллельно соединенным ветвям цепи приложено одно напряжение.  Сила тока в узлах равна сумме токов в соединенных параллельных проводниках. Элементы не соединяются между собой, но объедены узлами. Если один из них выходит из строя, данный факт не отражается на работе остальных
• Смешанно – применяются оба способа соединения на одном участке цепи

Типы разводки

Существует три типа разводки электросети:

• С помощью распределительных коробок: электрический щиток располагают за пределами квартиры – на площадке в подъезде. На щиток ставится счетчик с несколькими автоматами. От щитка кабель идет в квартиру. В каждой комнате стоит своя распределительная коробка. Они подключены к сети последовательно. Общая схема выглядит так:
• «Звезда»- электроточка располагается на отдельной кабельной линии и подсоединена к отдельному автомату в щитке напрямую.   Нерентабельна с точки зрения трудозатрат и денежных расходов на прокладку кабелей и проводов к каждому элементу, покупке более мощного считка и большого количества автоматов
• «Шлейф» — такой способ проводки схож со «звездой». Отличием является то, что на отдельном кабеле, который идет от щитка, находится не один элемент, а группа. На схеме выглядит так:

Обычно используют несколько типов проводки сразу.

Разделение электропроводки на группы (линии)

Управлять и контролировать электросетью гораздо легче, если она разделена на несколько линий. В случае возникновения неисправности или аварийной ситуации можно выключить одну группу, тогда как остальные будут функционировать в обычном режиме.

Вариант разделения на 4 группы: Предположим, в городской квартире осуществляется прокладка отдельного силового кабеля для стиральной машины. Особенно это актуально для домов старой застройки со слабой электропроводкой, не выдерживающей сильных мощностей. На кухне обычно находится множество приборов, одновременное включение которых также требует монтажа силового кабеля подходящего сечения: варочная плита, духовой шкаф, тостер, мультиварка, микроволновая печь, посудомоечная машина.

Санузел – одно или два помещения с повышенным уровнем влажности. Это необходимо учитывать как при монтаже системы освещения, так и при установке розеток, которые должны иметь полагающуюся степень защиты. Так как в каждой комнате обычно более, чем один осветительный прибор, рекомендуют устанавливать несколько отдельных групп.

Например, разделить освещение зала (люстра, подсветка, 2 настольные лампы), спальни (2 бра, верхний свет) и детской комнаты (точечное освещение, ночник, настольная лампа)

• 1 группа – мощная бытовая техника
• 2 группа – кухонная линия
• 3 группа – ванная и туалет
• 4 группа – осветительная система

Далее о каждой электрогруппе более подробно.

Стационарная бытовая техника

Крупная бытовая техника обычно располагается в зоне кухни или санузла. Схема расположения розеток на кухне. Правила: непосредственно за посудомоечной и стиральной машинами размещать розетки запрещено; лучше использовать влагозащищенные модели (+)

Отдельное подключение кухонной зоны необходимо для проведения ремонта. Если произойдет поломка одного из устройств, потребуется замена. Чтобы не отключать электричество во всей квартире, достаточно выключить один аппарат защиты, отвечающий за стационарное оборудование.

К сожалению, даже дорогая бытовая техника время от времени выходит из строя. Ремонт порой затягивается на несколько часов. Отдельная электрогруппа позволит сохранить комфортное пребывание на кухне и в других помещениях. Что мешает просто отключить сломанный прибор от сети, вытащив вилку из розетки? Дело в том, что у встроенной техники точки подключения к электросети находятся в труднодоступных местах.

К тому же неисправность может произойти не в самом приборе, а в проводке, замаскированной в стене. В этом случае передвинуть рычажок автоматического выключателя гораздо легче.

Выделенная линия для кухни

Кухонная линия традиционно является самой загруженной. Примерно 5-6 агрегатов постоянно включены в сеть, даже если не задействованы. Это относится к холодильнику, духовому шкафу, варочной плите, посудомоечной машине, вытяжке, микроволновке, тостеру. Многие пользуются кухонным электрогрилем, мясорубкой, хлебопечкой, мультиваркой и пр.

В данном случае отдельный мощный электрический кабель просто-напросто сделает возможным одновременное применение сразу нескольких устройств. Если на общей проводке «повиснут» еще и осветительные приборы или водонагреватель, то при включении очередного устройства сеть просто не выдержит и сработает автоматическое отключение.

Схема электрической разводки для кухни, разделенная на 4 группы. Для мощного бытового оборудования в распределительном щите установлены отдельные автоматы. Подробный разбор схем и вариантов расположения розеток на кухне приведен в статье, с которой мы рекомендуем ознакомиться.

Одна или несколько осветительных групп?

Учитывая количество осветительных приборов в каждом помещении, можно сделать одну или несколько линий. Если в зале одна шестирожковая люстра, а в спальне маломощное верхнее освещение и два бра-ночника, то все приборы можно объединить в одну линию.

Однако если гостиная напоминает зал для дискотеки – с люстрами, точечными светильниками, потолочной и настенной подсветкой – то только для нее следует организовать отдельную группу.

Схема разводки точечных или галогенных светильников 220 В для одного помещения, например, для кухни, детской комнаты или прихожей. Если кроме светильников в сеть одной комнаты включены трансформаторы или блоки питания, то ее также рекомендуется подключить к отдельному аппарату защиты.

Помещения с повышенной влажностью

Раньше в ванных и туалетах розеток не ставили, но сегодня и для этого помещения придумано множество приборов. Пользование ими во влажной среде опасно. По этой причине помещение нуждается в других устройствах защиты. К схеме электропроводки в ванной есть свои требования:

• Комнатная распределительная коробка не должна выходить внутрь помещения. Устанавливается она в любой удобной соседней комнате или коридоре.

Распределительная коробка на стене в прихожей

• Каждое устройство, которое будет использоваться в ванной комнате, должно подключаться только к отдельной розетке. Применение удлинителей и тройников не допускается.

Отдельная розетка под стиральную машинку

• Выключатель для управления освещением комнаты устанавливается, как и коробка, за пределами помещения. Самое удобное место — рядом с дверью.
• Электрический кабель прокладывается максимально близко к потолку. Обязательно используется изолирующая гофра.

Монтаж электрической проводки в ванной комнате.

Важно! Повышенные требования безопасности предъявляются и к фурнитуре. Степень из защиты должна быть не ниже IP 44. При этом рекомендуется брать розетки с крышкой, выполняющую роль защиты от брызг.

Лампы рекомендуется использовать те, что работают от напряжения 12В. Все приборы, имеющие металлический корпус должны быть заземлены. Эта проблема остается нерешаемой для домов старой постройки, в которых заземление не предусмотрено в принципе.

Многие люди заземляют технику на водопроводные трубы, но делать так нельзя, из-за риска поражения электрическим током, причем не только вас, но и соседей. В старых домах иногда проводят полную реконструкцию электрических сетей, что позволяет смонтировать внешний контур заземления. Если так, то жильцам повезло – осталось заменить внутренние провода.

Замена электрической проводки требует проведения капитального ремонта.

Варианты схем электрической проводки для квартир

Рассмотрим конкретные проекты электросетей для квартир. Это поможет работу выполнить самостоятельно, но консультация с профессиональным электриком обязательная.

Однокомнатная квартира

К таковым можно отнести и квартиры студии (о планировке квартиры-студии читайте в статье). Помещений в таких квартирах немного, поэтому большого расхода провода не будет. Линий меньше, но обеспечить оптимально расположение каждой нужно. Общие принципы сохраняются.

Лучше жилую комнату, кухню и санузел сделать отдельными группами – такая схема будет оптимальной. На показанной схеме видно, что линии делятся не по помещениям. В одну группу определено освещение, а во вторую розетки.

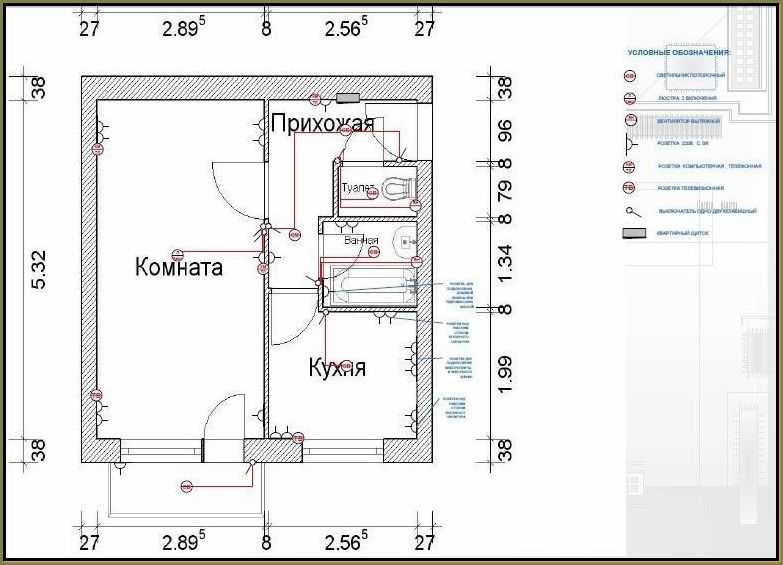

Пример схемы электропроводки в однокомнатной квартире — нарисован от руки.

Не самое лучшее решение и вот почему. Распределительные коробки нужны на каждую линию, заходящую в комнаты. Многие розетки подключены последовательно, что приведет к отключению целой ветки при перегорании одного единственного провода. Здесь по-другому. Видно, что отдельную группу составляет освещение в ванной, установленные в ней розетки. По отдельности подключены оставшиеся комнаты – освещение и розетки в них совмещены.

Разделение электрической сети по комнатам. На схема видно что отдельные линии отмечаются разными цветами. Используйте этот прием при самостоятельном проектировании. Обозначение точек также можно легко понять и запомнить. Составить проект проводки можно посредством использования специальных программ (программы для черчения электрических схем смотрите по ссылке).

Многокомнатные квартиры квартира

Принцип ничем отличаться не будет. Определяем оптимальную схему. Схема электропроводки в 2-комнатной квартире — образец.

Однако для подключения нескольких комнат стоит учитывать некоторые особенности:

1. Сеть розеток рекомендуется делить на группы по комнатам.
2. Также поступают и с системой освещения.
3. Для кухонь предусматривается три отдельных линии: под освещение, малые бытовые приборы и технику высокой мощности.
4. Отдельно подключается санузел.

Схема электропроводки в 3x комнатной квартире. Для квартир с большой площадью, которые относятся к категории элитных, предусматривается отдельная ветка на охранные системы. Сложные схемы нужно поручить составлять специалистам. По окончании их работы на руках должен остаться план, который необходимо хранить на случай возможных поломок и реконструкций.

Расчет электропроводки в панельном доме

Расчет в панельном доме электропроводки производится проектно. Такой проект можно заказать у организаций, которые специализируются на этих работах.

Если проект будет делаться самостоятельно, то нужно учесть некоторые моменты: правильно подобрать материал и учесть условия нагревания током.

Кроме того, проводка должна быть прочной, надежной, долго служить и не превратиться в угрозу или причину пожара. Создание схемы электропроводки в доме – это обязательное условие безопасности. Такая схема в случае образования неполадок, поможет найти их и устранить.

Штробление панельных плит

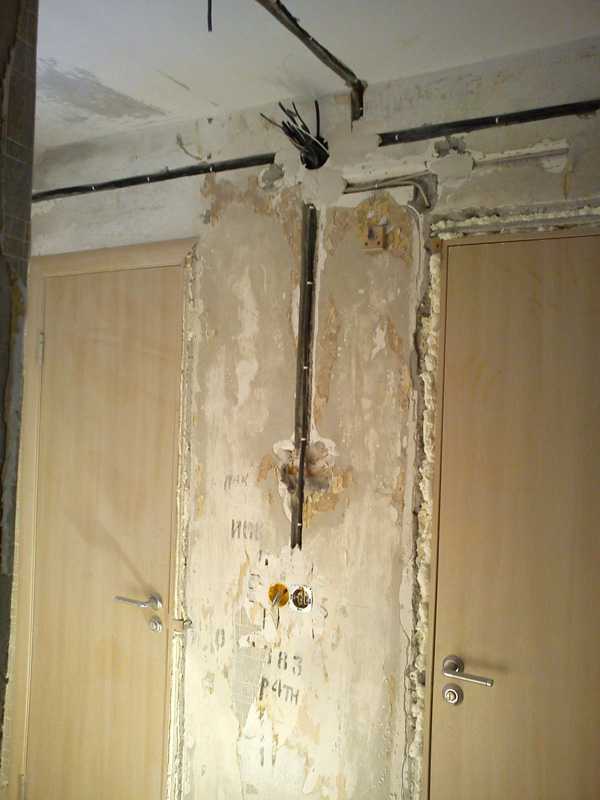

Мы уже упоминали о том, что трогать несущие панельные стены запрещается, это касается и штробления. Но запрет в большей степени относится к монтажу горизонтальных штроб. Делать бороздки для проводов вертикально вполне допустимо. При этом всё равно есть некие ограничения, штробы нельзя делать слишком глубокими, что может привести к ослаблению конструкции (допускается глубина не более 10 мм). Самое главное при монтаже штроб не нарушить металлическую арматуру.

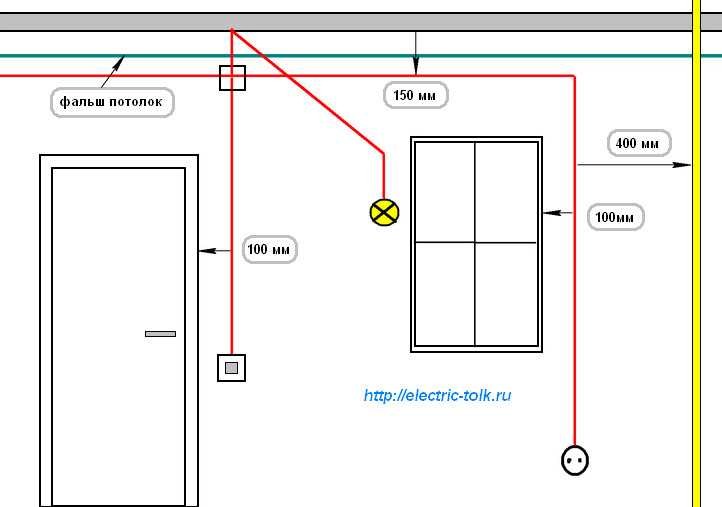

Не допускается никаких зигзагов и линий под наклоном, штробление борозд к розеткам и выключателям выполняется строго ровными вертикалями. Минимальное расстояние между трубами газоснабжения и штробами должно быть 40 см. От оконных и дверных проёмов борозды для электрической проводки должны быть удалены минимум на 15 см.

Для нарезки штроб понадобится специальный инструмент, который стоит приличных денег. Хорошо, если у вас будет возможность взять его напрокат у профессионального электрика.

Нужна болгарка и для неё обязательно алмазный диск, только он сможет справиться с таким прочным материалом, как бетон. На стене предварительно необходимо наметить трассу прокладки провода, а потом вдоль этих линий проделать две параллельных прорези на расстоянии 2 см друг от друга. Теперь понадобится перфоратор, с его помощью удаляются остатки бетона между надрезами.

Конечно, идеальным вариантом будет штроборез. Этот инструмент по своей сути напоминает болгарку, только у него внутри уже встроены алмазные диски.

Расстояние между дисками можно заранее регулировать, так же как и глубину нарезаемой борозды.

Ещё одно главное преимущество штробореза в том, что он оборудован пылесосом, монтажная пыль не выходит за пределы кожуха. Единственный недостаток – это цена, в этом случае дорого обойдётся даже прокат.

Монтаж отверстий

Если замена проводки в панельном доме предполагает новые места для розеток и выключателей, то потребуется ещё один сложный этап работы – просверлить для них отверстия в бетонной стене.

Что вам для этого понадобится?

• Карандаш с линейкой (либо рулеткой).
• Перфоратор и бур для него диаметром 8 мм.
• Специальная насадка – коронка для монтажа подрозетников в бетоне (диаметром около 70 мм).
• Лопатка – специальная перфораторная насадка для выемки оставшегося бетона из отверстия.

В месте, где в будущем должен стоять коммутационный аппарат, нарисуйте круг по диаметру подрозетника. Определите его центр и проделайте в нём отверстие глубиною 50-60 см при помощи перфоратора с буром. Теперь наденьте на инструмент коронку по бетону и наметьте контур будущего отверстия.

Снова установите бур и по намеченной окружности просверлите 12-14 дырочек (это гораздо облегчает и ускоряет процесс монтажа отверстия). Опять наденьте коронку и пробурите теперь на всю глубину (50-60 мм). Осталось только надеть насадку-лопатку и выбить оставшийся бетон. Точно также сделайте отверстия и для распределительных коробок, если вы не будете использовать прежние.

Распределительный щиток

Как правило, раньше в панельных домах счётчик электрической энергии и вводной автомат на квартиру устанавливались на лестничных клетках. Сейчас уже одного автомата недостаточно, щиток собирается из устройств защитного отключения (УЗО) и индивидуальных автоматических выключателей на каждую группу потребителей.

В принципе счётчик и вводной автомат у вас так и могут оставаться на площадке. Тем более что этого требует энергоснабжающая организация для беспрепятственного снятия показаний с прибора учёта.

Всю остальную компоновку распределительного щитка вы можете собрать сами и установить его на входе в квартиру. В данном случае лучше всего использовать металлический или пластиковый специальный короб, то есть распредщиток у вас будет навесного исполнения. В панельном доме сделать его скрытым весьма проблематично, только представьте, каких размеров нишу нужно будет продолбить в железобетонной плите. Среди материала выбирайте на своё усмотрение.

Пластиковый короб будет практичнее, он меньше весит и имеет более привлекательный внешний вид в плане эстетики. Металлический короб характеризуется долговечностью и надёжностью. Схему разветвления кабелей от вводного щитка продумайте заранее.

Рекомендуется отдельными автоматами запитывать освещение и розеточные группы. Для каждой ветви, а также для мощных потребителей, устанавливается индивидуальный автомат.

Такая схема удобна ещё и тем, что если появится необходимость ремонтных работ на какой-то из ветвей электросети, достаточно будет отключить нужный автомат, и не оставлять при этом без напряжения всю квартиру.

Поэтапная замена проводки

Перед тем как поменять проводку вам необходимо демонтировать старые провода. Началом всех работ должно быть прекращение подачи электричества на рабочее место, то есть вам нужно отключить вводной автомат на квартиру и проверить, что напряжение действительно отсутствует.

Снимите старые выключатели и розетки, вскройте распределительные коробки и рассоедините места коммутирования проводов. Иногда в панельных домах можно через распределительную коробку вытянуть весь провод из старой борозды. Но чаще всего просто начинают от коробки аккуратно выдёргивать проводник, если в каком-то месте он прочно прихвачен в штробе алебастровым раствором, то с помощью зубила и молотка освобождают его. В принципе, если некоторые старые штробы вы не будете использовать, то не морочьте голову, оставьте бывший провод там, только тщательно заизолируйте его с двух сторон.

В штробы для новой проводки уложите проводники и закрепите с помощью гипсового или алебастрового раствора. Установите в заранее проделанных отверстиях распределительные коробки и подрозетники, заведите в них провода. Выполните необходимые соединения в коробках, подключите розетки и выключатели.

3 ошибки при замене проводки в панельной квартире

Источники

• https://Proekt-sam.ru/plans/skhema-elektroprovodki-v-kvartire.html
• https://sovet-ingenera.com/elektrika/provodka/sxema-elektroprovodki.html
• https://YaElectrik.ru/elektroprovodka/zamena-provodki-v-panelnom-dome
• https://dom-data. ru/skhema-provodki-v-panelnom-dome/
• https://2proraba.com/elektrika/elektroprovodka-v-panelnom-dome.html
• https://remont.youdo.com/articles/electric/tipovaya-shema-elektroprovodki-v-kvartire/

Электропроводка в панельном доме, схема

Содержание

• Как выполнялась проводка в квартире панельного дома
• Как укладывается электропроводка в панельном доме по схеме
• Вариант разводки электропроводки в двухкомнатной квартире панельного дома
• Электропроводка трехкомнатной квартиры
• Заключение

Панельный способ строительства жилья всегда преподносил обитателям квартир советской постройки массу сюрпризов и неожиданностей. Очень часто в процессе ремонта в квартире панельного дома попытка повесить картину или выбить перфоратором пару отверстий в стене, чтобы установить кухонные шкафы, приводила к короткому замыканию. Сверло или пробойник натыкались на старые алюминиевые провода в самых неожиданных местах стен.

Как выполнялась проводка в квартире панельного дома

Существует серьезное отличие в организации электропроводки в квартире кирпичного и панельного дома. В обоих случаях монтаж электропроводки от щитка и счетчика до розеток и приборов освещения выполнялся по карте разводки. Но электрик сам определял места для установки распределительных коробок и штробовых каналов под укладку провода.

Для панельного дома дела с разводкой электропроводки обстояли проще и сложнее одновременно из-за следующих обстоятельств:

• Каждая из железобетонных панелей была элементом силового каркаса и несла немалую нагрузку от веса верхних этажей и плит перекрытия, резать бетонную поверхность категорически запрещалось, это могло привести к трещинам и разрушению стен;
• Панельные плиты перекрытия имели каналы заводского изготовления, предназначенные для скрытой укладки и разводки проводов в квартире, как того требует схема электропроводки;
• Качество каналов было крайне низким, а зачастую они были забиты щебнем и кусками бетона, выдавленного в процессе производства плиты.

К сведению! Кроме того, что каналы под электропроводку в панельном доме были низкого качества и забиты отходами бетона, их положение и распределение было, мягко говоря, неоптимальным.

Поэтому в большинстве случаев строителями и электриками при укладке и разводке проводов использовались ниши под деревянным полом на верхних этажах, через которые и пробрасывалась большая часть проводов. Таким образом, можно было вывести любые группы проводки к потолочным светильникам, выключателям и настенным розеткам, достаточно было пробить сквозное отверстие в плите перекрытия.

Внутри квартиры панельного дома электропроводку частенько укладывали под плинтусами, в щелях между потолочными и панельными плитами, спрятав ее за толстым слоем стекловаты и материала, которым заделывались швы. Строительные нормы категорически запрещали использовать панельные швы дома для укладки электропроводки, но на практике запрет игнорировали, электрик просто увеличивал размер шва между плитами и укладывал проводку так, чтобы оставалось пространство, обеспечивающее безопасный зазор.

Как укладывается электропроводка в панельном доме по схеме

В течение 2-4 лет с момента завершения строительства в панельном доме происходили усадочные процессы с взаимным перемещением плит и осадкой фундамента. В таких случаях электропроводка, уложенная в панельный шов, могла быть разорвана или раздавлена. При этом место разлома или обрыва алюминиевой жилы в доме найти было практически невозможно. Приходилось прибегать к услугам электрика, чтобы разобраться в путанице электропроводки и выполнить ее ремонт или полную замену.

Существовала типовая схема разводки электропроводки в квартире, как на приведенной схеме, но адаптация под различные проекты квартир в панельных домах выполнялась крайне небрежно. Главное было — соблюсти равномерную нагрузку по фазам таким образом, чтобы избежать перегрузки и, как следствие, не получить перекос фаз.

Во многих квартирах панельных домов во время ремонта жильцы неоднократно находили на поверхности потолков заштукатуренные каналы с отверстиями, в которые по теории должна быть уложена электропроводка.

Зачастую электрики сами нарушали правила монтажа и даже не пытались провести электропроводку так, как это требуют СНиП и ГОСТ. Электропроводка практически в панельном доме всегда укладывалась по кратчайшему расстоянию. Если распределительная коробка находилась на высоте около двух метров, а розетка на уровне одного метра над полом, да еще в стороне на пару метров, провод укладывался по диагонали, что позволяло получить экономию – вместо положенных трех метров электропроводки уложить два с половиной. Разницу, естественно, можно было списать для своих нужд.

Кроме того, нередко вместо одного цельного куска алюминиевого провода укладывалась электропроводка из нескольких скрученных отрезков провода. Места скручивания  нагревались и приводили к срабатыванию автомата защиты на распределительном щите.

Вариант разводки электропроводки в двухкомнатной квартире панельного дома

В качестве примера можно посмотреть схему электропроводки для двухкомнатной квартиры в панельном доме стандартного двадцать первого проекта. В таком панельном доме, называемом еще бескаркасным, практически все элементы  дома, даже  внутренние перегородки были несущими, поэтому штробить отдельные каналы под укладку электропроводки было нельзя.

Согласно схемы вся электропроводка делится на три основные группы:

1. Освещение и розетки в комнате 1 и 2. В каждую из комнат на контактную коробку заводилась своя пара ноль и фаза от распределительного щита, что позволяло отключить электроснабжение и выполнить ремонт и обслуживание проводки, используя, например, светильник-люстру в коридоре;
2. Освещение и электропитание розеток в коридоре организовано по тому же принципу с выведением своей питающей пары на распределительную коробку, находящуюся у входной двери. К этой же коробке подключалась проводка звонка и дежурного освещения;
3. Третья группа — светильники и розетки для кухни. В панельных высотках, не имеющих централизованного газоснабжения, устанавливались электрические кухонные плиты, поэтому для кухни использовался кабель с сечением не менее 4мм²;
4. Последняя группа – ванная и туалет. Электропроводка на вспомогательные помещения подключалась к входному щитку напрямую, без использования распеделительной коробки.

А так выглядит реальная разводка проводов в двухкомнатной квартире, зарисованная владельцем помещения.

Вместо построения четырех независимых веток электропроводки строителями выполнено две линии. Одна из них, отмеченная красным, использовалась для питания комнаты №2, кухни и туалета с ванной комнатой. Синяя ветка электропроводки питала комнату №1 и коридор. Половина идей и задумок, заложенных в схеме электропроводки для панельного дома, упрощены до максимума.

А так выглядит современная схема электропроводки после ремонта и переделки с заменой полутора миллиметровой алюминиевой лапши в штатных каналах плит панельного дома на ВВГ-3.

Электропроводка трехкомнатной квартиры

Как и для двухкомнатной панельной квартиры, схема разводки основывается на разделении входной пары на распределительном щите на две основные ветки. На распределительный щит электропроводка заходит из ствола — колодца панельного дома. Первая ветка объединяет одну из комнат, коридор и ванную. Вторая – зал, вторую комнату и кухню с туалетом. Освещение на балкон выполняется самостоятельно, подключением дополнительной проводки от крайней распределительной коробки. На первый взгляд, бросается в глаза небольшой дисбаланс в распределении нагрузки, вторая линия кажется намного более нагруженной. Но это обманчивое впечатление. Проводка на второй ветке намного короче и имеет большое количество разветвлений. Из-за огромного потребления электроэнергии кухонными приборами – микроволновой печкой, духовым шкафом, электроплитой основная силовая медная жила идет именно на распределительную коробку кухни, с которой по разветвлениям потребляется не так уж много энергии – освещение комнат, телевизор, компьютер, туалет.

На первой ветке, более длинной, но более удобной в монтаже, так как она в основном проходит по коридору и стенам, практически не пересекая помещение, подключается кондиционер и стиральная машина, что практически соответствует максимальной нагрузке второй ветки.

Заключение

Зная основные закономерности и приемы укладки электропроводки в квартирах панельного дома, можно без особых проблем отыскать уложенные провода и при необходимости отремонтировать или заменить.

К тому же, сегодня существует немало специальных электронных тестеров, позволяющих безошибочно обнаружить и отследить даже самые проблемные варианты электропроводки.

• Причины мерцания света в квартире
• Правила монтажа электропроводки в доме самостоятельно
• Как выбрать электрические кабеля и провода
• Как сделать ввод электричества в частный дом своими руками

Стоимость замены электропроводки в доме в 2023 году – Forbes Home

Замена электропроводки в доме может потребоваться, если ваша электрическая система устарела или если вы заметили запах гари
, среди прочих признаков. Но сколько стоит замена электропроводки в доме и есть ли способы сэкономить?

Стоимость замены электропроводки в доме может широко варьироваться в зависимости от размера вашего дома, среди прочих факторов. Самый простой проект эклектичной проводки может стоить около 500 долларов , но для больших домов стоимость может доходить до $30 000 , где $8 500 является разумным средним значением.

Низкая стоимость	$500
Средняя стоимость 5 22 8 500 долл. США
Высокая стоимость	30 000 долл. США

Дом за квадратный фут

Поскольку размер дома является важным фактором, влияющим на стоимость замены электропроводки, мы составили удобную таблицу средних значений, основанную на площади вашего дома.

1,000	4,700
1,209 0,209	5 9
1,500	7,400
2,000	9,800
2,50 2,50	5
3 000	14 000 долларов

Стоимость ремонта дома за работу

Ожидайте заплатить около 9 500 долларов за работу по перемонтажу, хотя, опять же, эта цена может варьироваться.

Модернизация электрической панели

Модернизация электрической панели стоит в среднем 1800 долларов США .

Вскрытие стен и прокладка проводов

Иногда для замены электропроводки в доме вам потребуется нанять второго подрядчика вместе с вашим электриком, который знает, как вскрывать стены и ремонтировать гипсокартон, что стоит в среднем 9400 долларов США

в дополнение к вашему затраты на перепрошивку.

Реклама

ЭТО РЕКЛАМА, А ​​НЕ РЕДАКЦИОННОЕ СОДЕРЖАНИЕ. Обратите внимание, что мы получаем компенсацию за любые продукты, которые вы покупаете или подписываетесь через эту рекламу, и эта компенсация влияет на ранжирование и размещение любых предложений, перечисленных здесь. Мы не предоставляем информацию о каждом доступном предложении. Информация и суммы сбережений, изображенные выше, предназначены только для демонстрационных целей, и ваши результаты могут отличаться.

Местные электрики для вашего дома Проект

От перебоев в подаче электроэнергии до неисправных розеток — Анги поможет вам. Получите профессионала, чтобы помочь вам с вашими домашними проектами сегодня!

Исследуйте варианты

Установка электрической розетки или выключателя

Возможно, вам не нужно полностью переделывать электропроводку в доме. Возможно, вам удастся добавить больше электрических розеток или выключателей. Если это так, то установка выключателя в розетке будет стоить в среднем 100 долларов .

Электропроводка в новом доме

Электропроводка в новом доме может стоить около 5 300 $ , так как электрику не придется снимать старую электрическую систему.

Замена электропроводки дома Стоимость материала

Еще одним фактором, влияющим на стоимость замены проводки, является используемый материал, который измеряется в цене за фут.

Проволока THHN/THWN

Проволока THHN (термопластичная, высокотермостойкая, с нейлоновым покрытием) и THWN (термопластичная, термостойкая, «мокрая» и с нейлоновым покрытием) стоит $0,84 за фут в среднем.

Эти провода выдерживают температуру до 167 и 194 градусов по Фаренгейту соответственно. «Мокрая» означает, что их можно использовать во влажных, мокрых и сухих местах, а нейлоновое покрытие делает их устойчивыми к воздействию масла и бензина.

Кабель NM

Кабели NM представляют собой неметаллические провода, используемые в домах. Они стоят в среднем долларов 0,56 за фут .

UF-кабель

Наконец, UF-кабели или подземные питающие кабели можно использовать во влажных местах, например, для питания наружного освещения, и их стоимость составляет 0,71 доллара за фут .

Факторы, влияющие на стоимость ремонта дома

Как нет двух одинаковых домов, так и затраты на замену электропроводки в разных домах сильно различаются.

Размер и возраст дома

Строительные нормы и правила требуют, чтобы в больших домах было больше розеток и пространства на стене. Поскольку в больших домах требуется больше розеток, их замена будет более дорогой.

Кроме того, в старых домах нет гипсокартона. Скорее, у них есть планка и пластик, из-за чего электрикам сложно протащить провод. Это может потребовать от вас нанять кого-то еще для разрушения и восстановления стен, что значительно увеличивает стоимость вашего проекта. Тем не менее, замена оштукатуренных стен на гипсокартон заставит старый дом чувствовать себя новым, что является дополнительным бонусом к переделке проводки в вашем доме.

Масштаб проекта

Ваш проект может заключаться в обновлении электрических проводов в вашем доме, но если вы добавляете большое количество розеток и выключателей или добавляете новые телефонные розетки, что стоит еще дороже, стоимость всего вашего проекта возрастет.

Рабочая сила

Ожидайте потратить около $100 в час на человека на рабочую силу. Хотя использование нескольких рабочих одновременно ускорит выполнение работы, это будет стоить вам денег.

Доступность проводки

Если вам придется нанять кого-то, чтобы снести и восстановить ваши стены, это еще больше поднимет стоимость вашего проекта, так как вам придется нанимать дополнительных рабочих помимо электрика, не говоря уже о стоимость гипсокартона. Ожидайте платить где-нибудь от $7,500 — $30,000 всего.

Разрешения на электроснабжение, осмотры и нормы безопасности

Разрешения стоят от 250 долларов США до 500 долларов США или больше, и вам, возможно, придется проверить свой дом, если это новое строительство или реконструкция. Осмотры включены в стоимость разрешения. Они происходят до того, как ваши выключатели и розетки будут подключены, но после того, как будут подключены новые провода.

Когда вам нужно перемонтировать дом?

Вот несколько ключевых сигналов о том, что в вашем доме необходимо заменить электропроводку.

Мерцание света

Мигание света может означать, что у вас неисправны лампочки или в вашем районе нет электричества. Но если вы исключили обе эти возможности, проблема может быть связана с вашим домом, поэтому обратитесь к электрику.

Автоматический выключатель продолжает срабатывать

Если автоматический выключатель часто срабатывает, это признак того, что вы потребляете больше электроэнергии, чем может обеспечить панель, и пришло время заменить электрическую панель.

Выцветшие розетки и выключатели

Вы заметили черные или коричневые участки на выключателях или розетках? Кажется, они тают? Если это так, это признак ослабленной проводки или плохого контакта вилки.

Приобретение проекта реконструкции

Если вы покупаете проект реконструкции, проверьте электрическую систему и посмотрите, не нужно ли ее обновить. Если вы это сделаете, лучше обновить его до того, как будет установлен гипсокартон. Узнайте, что вам нужно знать, прежде чем реконструировать свой дом, ознакомьтесь с тенденциями реконструкции 2022 года и взгляните на самые большие тенденции реконструкции 2023 года.

Сделай сам против найма профессионала

Когда дело доходит до любого электрического проекта, лучше всего нанять лицензированного электрика. Фактически, в некоторых районах, таких как Нью-Йорк, незаконно выполнять электромонтажные работы, если вы не являетесь электриком, имеющим лицензию Департамента строительства Нью-Йорка. Даже если это не является юридическим требованием, вы не хотите рисковать электрическим током или электрическим пожаром, делая это самостоятельно. Вместо этого найдите электрика рядом с вами. При этом есть некоторые области, которые вы можете сделать своими руками, чтобы сэкономить деньги.

Реклама

ЭТО РЕКЛАМА, А ​​НЕ РЕДАКЦИОННОЕ СОДЕРЖАНИЕ. Обратите внимание, что мы получаем компенсацию за любые продукты, которые вы покупаете или подписываетесь через эту рекламу, и эта компенсация влияет на ранжирование и размещение любых предложений, перечисленных здесь. Мы не предоставляем информацию о каждом доступном предложении. Информация и суммы сбережений, изображенные выше, предназначены только для демонстрационных целей, и ваши результаты могут отличаться.

Сравните цитаты лучших электриков

Бесплатно, оценки без обязательств

Найти электрика

Советы по экономии денег на ремонте дома

Замена проводки стоит недешево, но есть способы максимально снизить затраты.

• Добавление новых цепей: Если возможно, добавьте несколько новых цепей вместо того, чтобы переделывать весь дом, чтобы сэкономить тысячи.
• Выбрать более дешевые светильники: Выбрать более доступные светильники, розетки и выключатели.
• Отремонтируйте стены самостоятельно: Хотя мы не рекомендуем самостоятельно переделывать электропроводку в вашем доме, если вы знакомы с гипсокартоном, сделайте это самостоятельно, чтобы сэкономить деньги.
• Сделать все сразу: Лучше сразу все перемонтировать. Таким образом, вам не придется открывать и восстанавливать одни и те же стены несколько раз.
• Используйте панели подрядчика: Установите электрический щит там, где его не будет видно, и вы сможете сэкономить, выбрав подрядчика.

Чтобы получить средние затраты в этой статье, члены редакционной группы опросили четырех различных поставщиков на национальном и местном уровнях. Все усредненные значения были верны на момент публикации и могут быть изменены.

Часто задаваемые вопросы

Сколько времени занимает ремонт дома?

Замена электропроводки в доме занимает около семи дней, в зависимости от размера вашего дома.

Стоит ли переделывать старый дом?

Требовать старый дом стоит, если текущая электрическая система устарела или небезопасна. Замена электропроводки в старом доме не только делает его более безопасным и энергоэффективным, но также может увеличить стоимость дома при перепродаже.

Ваш дом. Ваши решения. Наша поддержка.

Получите советы экспертов по вашему дому, советы по дизайну, сколько нужно платить профессионалам и наймите экспертов, доставляемых вам ежедневно.

{{ информационный бюллетеньState.emailErrorMsg }}

Спасибо и добро пожаловать в сообщество Forbes Home Improvement!

{{ информационный бюллетеньState.emailErrorMsg }}

Я согласен получать информационный бюллетень Forbes Home по электронной почте. Пожалуйста, ознакомьтесь с нашей Политикой конфиденциальности для получения дополнительной информации и подробностей о том, как отказаться.

Блог LaMorte

07. 03.2019

30 комментариев



Ручка и трубка

Ручка и трубка

Проводка с ручкой и трубкой была самым первым типом бытовой проводки, которая была установлена.

В нем используется только два проводника на цепь, а это значит, что нет заземляющего проводника, что само по себе является причиной для его отрыва.

Есть несколько причин, по которым его следует заменить:

1. Он очень старый и, следовательно, хрупкий.
2. Эти провода греются сильнее, чем современные электрические схемы, поэтому нельзя ставить изоляцию в стене вокруг них. Это означает, что вы не можете изолировать свой чердак или внешние стены. Если вы это сделаете, это серьезная опасность пожара.
3. Скорее всего провода перегружены. Новые дома имеют в среднем от 20 до 42 контуров. Когда ручка и трубка были вставлены, никто даже не предполагал, какую электрическую нагрузку вы будете на них возлагать. В то время в большинстве домов было в лучшем случае четыре цепи.
4. Коробки, в которых размещалась проводка ручек и трубок, розетки и лампы, слишком малы. Изоляция на проводах неизбежно разрушится и вызовет короткое замыкание.
5. Малейшее повреждение проводки, например, замена лампы или розетки, само по себе может привести к пожару из-за ее хрупкости.
6. Проводка не имеет цветовой маркировки, поэтому очень вероятно, что лампы или розетки подключены наоборот.
7. Это гораздо большая опасность поражения электрическим током, чем новая проводка.
8. Это большой . Многие страховые компании не будут покрывать или отменят вашу страховку домовладельцев.
9. Это действительно снижает стоимость вашего дома, многие люди откажутся покупать тот, в котором он есть.
10. Для правильной работы некоторых электронных устройств требуется заземляющий провод, поэтому вы можете подвергать свои гаджеты чрезмерной нагрузке.
11. Ваша безопасность и ваша семья находятся под угрозой.

Лучше всего найти квалифицированного электрика или подрядчика и разработать план. Если вы не сносите все внутренние стены, чтобы обнажить провода, довольно сложно заменить их новой проводкой. Возможно, будет проще заменить одну цепь за раз, потому что для завершения каждой секции требуется время.

Стены иногда можно «выловить», то есть стратегически найти способы протянуть новые провода с минимальным повреждением стен. Стоит он недешево, но в итоге выглядит так, как будто он был там всегда.

Другой вариант – использование кабелепровода с проволочной формой. Некоторым это не нравится из эстетических соображений, но, вероятно, это дешевле. Как только все ручки и трубки будут постоянно обесточены, вы сможете нормально (и безопасно) изолировать свой дом.

Вы будете лучше спать, зная, что проводка в вашем доме не бомба замедленного действия.

---

Тканевый провод

Это пример проводки с тканевой изоляцией, где ткань непосредственно наматывается на металлический проводник. По сути есть два типа. Один тип имеет заземляющий проводник. Другой нет.

Тканевый провод без дополнительного провода заземления не позволяет использовать трехконтактные розетки без защиты от замыкания на землю. Одно можно сказать наверняка. Эти провода довольно старые. Их не устанавливали в домах более 50 лет. Проводка имеет очень старую прорезиненную изоляцию и бумагу, которая, скорее всего, уже пришла в негодность.

Если у вас есть такая проводка, я бы отдал ее на оценку профессионалу, чтобы определить ее целостность и определить, что вы можете сделать, чтобы снизить риск возгорания или ее необходимо переделать.

Второй вид матерчатого провода имеет дополнительный провод, называемый заземляющим проводником оборудования, или просто заземленным большинством людей. Этот провод является шагом вперед по сравнению с 2-проводным. Вы можете использовать розетки с тремя штырями, и провод немного безопаснее. Я бы оценил его, чтобы определить, не гниет ли изоляция. Если вы перемещаете провода в коробке, а изоляция начинает отваливаться, то нужно что-то делать. Существует реальная пожароопасность. Старый дом со старой проводкой требует квалифицированной оценки для разработки плана по повышению безопасности.

Также возможно, что с проводкой все в порядке, и ее вообще не нужно обновлять. Однако, скорее всего, у вас недостаточно цепей, и вы отключаете выключатели. Во многих случаях добавление нескольких новых цепей для снятия нагрузки со старых может действительно помочь.

Дуговые выключатели могут быть недорогим краткосрочным решением для противопожарной защиты старой проводки. В случае неисправности они разомкнут цепь быстрее, чем обычный выключатель. Это может быть временное решение до тех пор, пока не будут установлены новые схемы вместо старых.

---

Romex — проводка для современного дома

Romex — это наиболее распространенный тип проводки для жилых помещений. На этом изображении мы видим провод калибра 12, заключенный в желтую оболочку, провод калибра 14 белого цвета

Romex — современный стандарт бытовой электропроводки. Его техническое название — неметаллический кабель или кабель NM. Новейший вид — NM-B. NM-B — это новый стандарт, поэтому, если у вас установлена ​​новая проводка, вы получите именно его.

Важно знать, что эта проводка при правильном монтаже очень надежна и должна прослужить десятилетия.

В отличие от ручки и трубки или какой-либо старой матерчатой ​​проводки, romex всегда имеет заземляющий провод, что делает его более безопасным как с точки зрения пожаробезопасности, так и с меньшей вероятностью допустить, чтобы кто-то был поражен электрическим током.

Внешняя оболочка скользкая и упрощает установку. Единственная проблема заключается в том, что кабель относительно мягкий и может быть поврежден гвоздем или шурупом, вбитым в стену. Важно знать, что если вы видите электрика, устанавливающего romex, то он должен проходить через самый центр шпилек.

Расстояние от торца шпильки с обеих сторон должно составлять 1 1/4 дюйма.  Если это невозможно, на проволоку необходимо надеть защиту для гвоздей (стальную пластину), чтобы никто не мог ее использовать. гвоздь или шуруп.

Во всех новых жилых установках дуговые выключатели требуются в большинстве цепей в вашем доме. Эти выключатели не сработают, если провод поврежден или неправильно установлен. Рекомендуется иметь их поставить в существующих домах, потому что они действительно помогают предотвратить электрические пожары.0004

Хорошей новостью является то, что если вы видите, что ваша сервисная панель заполнена проводами romex, вы можете быть уверены, что проводка не такая уж старая и уж точно не гниющая.

---

Металлический кабель

Металлический кабель — MC в основном используется в коммерческих условиях, но может также использоваться в жилых помещениях, где проводка должна быть более защищенной

Металлический кабель — BX
Нередко см. металлические кабели в домах. Если вы посмотрите на свою сервисную панель, вы обычно увидите, что проводка выходит наружу, если только ваша панель не утоплена.

Старый тип металлического кабеля называется кабелем BX. Кабель BX имеет очень прочную стальную внешнюю оболочку.
В этих кабелях не было заземляющего провода. Вместо этого в качестве заземляющего пути используется сама внешняя оболочка.

Есть хорошие и плохие новости об этом типе кабеля. Хорошей новостью является то, что он очень прочный, и в случае короткого замыкания он должен отключить прерыватель с очень низкой вероятностью возникновения пожара. Плохая новость заключается в том, что изоляция отдельных проводов не так долговечна, как новая изоляция. Следовательно, из-за его возраста нередко открывать коробку с лампочкой, выключателем или розеткой и обнаруживать, что при перемещении проводов изоляция начинает крошиться. Если это так, то проводку следует обновить.

Я рекомендую домовладельцам в краткосрочной перспективе немедленно установить дуговые выключатели, чтобы обеспечить некоторую защиту цепей. Не стоит рисковать электрическим пожаром. Скорее всего, в старом доме стены выполнены из дерева и гипса, и они не такие огнеупорные, как более новая конструкция.

Металлический кабель — MC
Кабель MC новее, чем BX. У них есть отдельный провод заземления, и это хорошо. Эти кабели прочнее своих неметаллических собратьев. следовательно, они более устойчивы к гвоздям или шурупам, а также к другим случайным контактам. Его часто можно увидеть в гаражах и недостроенных подвалах. неметаллические кабели, как правило, не должны прокладываться на поверхностях, где они подвержены повреждениям, поэтому предпочтительным методом являются кабели MC/AC.

Национальные электротехнические нормы и правила требуют несколько отличий для металлических кабелей от неметаллических кабелей. Во-первых, коробки должны быть металлическими и иметь соответствующие разъемы. Коробки также должны быть соединены (заземлены). внешняя оболочка кабелей MC не считается путем заземления, поэтому зеленый винт должен соединять провод заземления с коробкой.

Оболочка кабелей MC считается и имеет правильный путь заземления, поэтому для него не требуется соединительный винт в коробке.
