Монтаж свайно-винтового фундамента своими руками: технология и советы

Но, к сожалению, не все строго соблюдают технологию монтажа винтовых свай, что порой приводит к плачевным последствиям и дальнейшему недоверию к этому виду фундамента, из-за чего его просто боятся использовать для своих частных строений.

Для того, чтобы свайно-винтовой фундамент, для Вас не стал неудачным экспериментом, далее я расскажу, как выбрать и правильно произвести монтаж винтовых свай. И если придерживаться технологии, то качественные сваи долгое время будут служить надежной опорой Вашего дома.

Если говорить коротко, то свайно-винтовой фундамент в целом представляет собой некоторое количество винтовых свай, вкрученных в грунт вручную или при помощи специальной техники. Поверх свай располагается, так называемый, ростверк, являющейся обвязкой всех, отдельно стоящих винтовых свай, в единую конструкцию.

Ростверк свайно-винтвого фундамента, как правило, бывает деревянный или металлический.

Если рассматривать одну отдельно взятую сваю, то она выполнена в виде металлической толстостенной трубы, как правило, толщиной металла от 0,4см до 1,2 см, на конце которой находится лопасть в виде большой резьбы, которая и способствует закручиванию сваи в грунт. Этот наконечник, в тоже время будет являться опорой сваи на грунт.

Для удобства монтажа, наиболее часто в продаже встречаются сваи длинной от 25 см до 2,5 м.

Ранее я писал о плюсах и минусах свайно-винтового фундамента для частного дома, либо других строений на Вашем участке, где подробно рассмотрены все достоинства и недостатки этого вида. Там же Вы сможете узнать о некоторых особенностях такого типа фундамента.

Остальные характеристики и нюансы свайно-винтового фундамента мы рассмотрим далее.

Область применения винтовых свай

В принципе, область применения свайно-винтового фундамента довольно таки широка, хотя Вы, наверное, уже много раз слышали, что такой фундамент подходит только для легких деревянных строений, из бруса, например, или каркасных.

Но на сегодняшний день, производители изготавливают винтовые сваи практически под любые нужды, которые выдерживают колоссальные нагрузки и подходят для кирпичных или блочных домов.

Но стоит отметить, что чем больше свая, тем дороже она будет стоить, и монтаж таких свай придется выполнять используя спецтехнику. А в добавок к этому, при устройстве тяжелых домов, сваи необходимо усилить, дополнительно скрепив между собой, а это уже лишние затраты, которые могут свести на нет самое главное качество свайно-винтового фундамента – низкую стоимость.

Свайно-винтовые фундаменты также хорошо справляются со своей работой в болотистых местностях, где уровень грунтовых вод высок, а более твердые породы грунта расположены глубоко в земле. В этом случае другие фундаменты, либо будут очень дороги, либо просто не подойдут для надежной опоры частного дома. В таком грунте винтовые  сваи - своего рода спасение для тех, кому выбирать участок не приходится.

Перед тем, как устраивать любой тип фундамента под дом, необходимо произвести его точный расчет. В частности, для свайно-винтового фундамента необходимо ориентироваться на нагрузку, которую сможет выдержать одна свая в Вашем грунте, вес всего дома, а также глубину промерзания почвы.

Расчет предполагает определения количества необходимых свай, расстояние между ними, диаметр и тип, а также глубину, на которую необходимо их смонтировать. Все эти параметры берутся с запасом.

Честно говоря, точный расчет фундамента – сложный процесс, который самому, без опыта, произвести очень трудно. Но производители винтовых свай, как правило, для того чтобы Вы стали их клиентом, с радостью помогут рассчитать количество, тип и длину необходимых свай для Вашего дома, согласно проекту.

Не стоит забывать о том, что нагрузку, которую способна выдержать свая, полностью зависит от грунта, в котором будет лежать ее основание, и чем слабее грунт, тем меньше можно будет нагружать ее.

Разметка свайно-винтового фундамента

Еще одним не маловажным предварительным этапом является очистка участка и разметка фундамента под дом, кстати говоря, с этого начинается любое строительство.

Разметка фундамента – процесс не сложный, и не практически не зависит от типа фундамента, но требует аккуратности и внимательности. Как это делается, я уже описывал в одной из предыдущих статей, поэтому останавливаться на этом не будем.

После того, как участок очищен, а разметка выполнена правильно и точно, можно приступать непосредственно к самому монтажу.

Глубину заложения винтовых свай необходимо определить до их покупки и монтажа, потому что от этого напрямую зависит их длина.

Самое основное правило, при определении глубины заложения свайно-винтового фундамента – это то, что она обязательно должна быть ниже глубины промерзания грунта, для того, чтобы в зимний период пучения грунта ее не выталкивали.

Бывают случаи, когда недостаточно ориентироваться только лишь на глубину промерзания грунта в Вашей местности. Это касается болотистых, торфяных и подобных им грунтов, где более или менее твердый грунт расположен на большой глубине.

Если на Вашем участке именно такой грунт, то монтаж свайно-винтового фундамента производится не просто ниже глубины промерзания, а до, так называемого, хорошего грунта.

Если Вы не знаете какой грунт на Вашем строительном участке, то можно попробовать изучить его самостоятельно, выкопав предварительно яму, глубиной около 1,5 м.

Стоит отметить, что иногда случается так, что плотные слои грунта лежат на глубине большей чем максимальная длина сваи, т.е. более 2,5 м. В этом случае сваи необходимо наращивать. Иногда свайно-винтовой фундамент приходится монтировать на глубину более 5 метров.

Монтаж свайно-винтового фундамента начинается с раскладки свай по всей длине фундамента. Это необходимо сделать, для того, чтобы в конце не получилось так, что у Вас останутся лишние сваи, а что еще хуже – их попросту не хватит. Сваи не обязательно раскладывать, можно просто наметить места.

Расстояние между сваями должно быть таким, чтобы их расчетное количество равномерно уместилось на всей длине фундамента, включая внутренние несущие стены. Для легких домов, как правило, оно составляет 1-2 метра.

Итак, места для свай размечены, приступаем к их монтажу.

Подготовка грунта для винтовых свай

Первым делом, для облегчения монтажа, необходимо в местах установки свай снять верхний слой с растительностью. Это можно сделать буром меньшего диаметра, чем диаметр лопасти сваи, таким образом, винтовая свая легче войдет в грунт. Если бур достать проблематично, то можно эту процедуру проделать с помощью обычной штыковой лопаты. Кстати, это можно проделать в процессе раскладки свай.

Порядок ручного монтажа свайно-винтового фундамента

Монтаж фундамента на винтовых сваях начинается с установки углов. Затем между ними натягиваем шнур, и уже более точно выставляются остальные сваи.

Перед тем, как вкручивать очередную сваю, в целях безопасности, шнур лучше снимать, потому что в процессе углубления винтовой сваи, об него легко споткнуться и получить травму.

Необходимо знать, что отклонение винтовых свай от прямой линии одной стены не должно превышать пары сантиметров. И чем точнее Вы их выставите, тем проще потом будет сделать их обвязку. Большое отклонение, в последствие, трудно будет компенсировать.

Монтаж свайно-винтового фундамента лучше всего проводить как минимум втроем, потому что помимо самого процесса вкручивания, обязательно нужно следить за тем, чтобы свая входила строго вертикально.

Весь процесс можно разделить на следующие этапы:

  1. Установка винтовых свай
  2. Выравнивание свайно-винтового фундамента по горизонту
  3. Обвязка винтовых свай
Установка винтовой сваи

В верхней части винтовой сваи предусмотрены отверстия, в них вставляются трубы, которые, в свою очередь, будут служить рычагами.

Сам процесс закручивания свай не представляет никаких трудностей, два человека ходят вокруг сваи вкручивая ее в грунт, а один следит за тем, чтобы она входила ровно и строго вертикально. Для этого, необходимо обзавестись двумя уровнями с магнитными основаниями. Эти уровни прикрепляются на сваю, как показано на фото. При отклонениях сваи, ее необходимо выравнивать.

Если глубина заложения свайно-винтового фундамента больше длины сваи, то ее необходимо нарастить. Чаще всего наращивание происходит с помощью небольшой муфты, диаметром чуть больше диаметра винтовых свай.

Происходит это следующим образом:

  1. На вкрученную сваю одевается муфта и выравнивается.
  2. Муфта прихватывается сварочным аппаратом к винтовой свае.
  3. Сверху в муфту вставляется следующая свая.
  4. Все швы качественно провариваются.
  5. Места сварки тщательно обрабатываются антикоррозийными материалами.
Выравнивание свайно-винтового фундамента по горизонту

После того, как все сваи смонтированы, необходимо выровнять их по горизонту с помощью нивелира или гидроуровня, после чего отпилить излишки болгаркой.

Как правило, гидроуровнем отбиваются углы фундамента, затем между ними натягивается шнур, по которому и отрезают болгаркой все излишки винтовых свай.

Если есть возможность, лучше сразу отбить горизонт Вашего будущего фундамента, и вкручивать сваи, выставляя их примерно одинаково по высоте. Лучше если они будут выпущены из грунта побольше, так как отпилить сваю легче, чем качественно ее нарастить.

После того, как свайно-винтовой фундамент выровнен по горизонту, для усиления всей конструкции, желательно каждую сваю заполнить тяжелым бетоном. Это, во-первых, придаст жесткости фундаменту, ну а во-вторых, такая свая изнутри будет менее подвержена коррозии.

Поверх каждой из металлических свай приваривается металлические оголовки, они бывают различны по виду, круглые, квадратные, U-образные. Привариваются они строго по шнуру и как можно ровнее, потому что поверх фундамента монтируется обвязка (ростверк) из деревянных брусьев. Сварной шов должен быть обработан антикоррозийными веществами, чтобы не допустить окисления металла.

Оголовки можно не использовать, если обвязка фундамента будет металлической, а винтовые сваи высталвенны ровно. В этом случае, обвязка напрямую приваривается к винтовым сваям.

Монтаж ростверка свайно-винтового фундамента

Как уже говорилось выше, ростверк свайно-винтового фундамента может быть выполнен как из деревянных брусьев, так и из металлического швеллера.

Ростверк необходим, во-первых, для связки всех металлических свай друг с другом, ну а во-вторых, он является основой, на которую опираются все несущие стены дома, и более или менее равномерно распределяет нагрузку на фундамент.

Стоит отметить, что ростверк выполненный из металла будет значительно дороже чем из дерева, поэтому чаще обвязку выполняют деревянными брусками.

Металлический ростверк из швеллера просто приваривается по всему периметру фундамента, так же как будут располагаться несущие стены будущего дома.

Деревянный ростверк крепится к оголовкам винтовых свай, как правило, снизу большими болтами по дереву. На углах, в брусках вырезают специальные замки, как показано на фото, это наиболее надежное крепление. Можно прибегнуть к дополнительным креплениям, таким как металлические скобы, например. При использовании скоб, необходимо их углубить, чтобы они не выпирали выше бруса и не мешали последующему монтажу стен.

Вообще, все что касается дерева, перед монтажом его необходимо обрабатывать огне-биозащитными средствами, а лучше - специальным лаком на битумной основе, которая защитит от всех агрессивных факторов, действующих на ростверк.

Не смотря на то, что на сегодняшний день, сложно найти идеально ровный брус, все равно монтаж ростверка необходимо осуществлять "по шнуру". Другими словами, ростверк необходимо сделать максимально прямолинейным, так как позже на него будут монтироваться стены, которыми все неровности придется компенсировать.

Следует знать, что под деревянные бруски необходимо уложить гидроизоляцию, рубероид, например. А также смонтировать ростверк так, чтобы получилась максимально ровная горизонтальная площадка, это поможет, в последствие, избежать проблем с монтажом стен.

Советы по монтажу свайно-винтового фундамента

Вот несколько советов, которые помогут избежать ошибок при монтаже свайно-винтового фундамента, а также облегчат этот процесс:

  1. Перед покупкой и монтажом свайно-винтового фундамента, обязательно узнайте, какой грунт на Вашем участке, потому что если почва каменистая, то закрутить в такой грунт сваю может быть очень и очень проблематично.
  2. Вертикаль необходимо соблюдать с самого начала вхождения сваи в грунт, так как если изначально крен будет большим, то потом будет сложно ее выровнять.
  3. При вкручивании сваи, Вам придется ходить вокруг нее, следите за тем, чтобы в этом месте участок был очищен от мусора, об который можно споткнуться и получить травму, включая шнур.
  4. Все сварочные работы с винтовыми сваями необходимо выполнять качественно, не забывайте, на каждую сваю нагрузка может быть по несколько тонн.
  5. Если в месте установки сваи в грунте находится препятствие в виде огромного камня, либо пни деревьев, которые невозможно убрать, то место установки винтовой сваи необходимо перенести.
  6. В случае, когда сварной шов будет находиться в грунте, его следует тщательно обработать антикоррозийной мастикой. Сварные швы – самые слабые места в цельной конструкции.
  7. Если расчетная глубина заложения свайно-винтового фундамента значительная - 5-8 метров, цена его так же значительно возрастет. Поэтому попробуйте рассчитать другой тип фундамента, возможно получится дешевле.
  8. При обработке деревянного ростверка битумным лаком, удобнее будет сначала обработать только места стыков брусков, а так же места соприкосновения их с винтовыми сваями, а уже после монтажа обработать полностью.

Каркасный дом своими руками

Каркасные дома определенно являются одними из самых надежных, экономичных, теплых и энергоэффективных, из всех существующих на сегодняшний день. Каркасное домостроение давно завоевало скандинавские страны, составляет 80% загородной недвижимости в Европе и 90% всего строительства в Канаде и США. Каркасные дома повсеместно распространены в странах с холодным климатом и сейсмоопасных местностях.

Теперь технология каркасного домостроения выходит на новый уровень и в России. Все больше застройщиков осваивают эту технологию, но к сожалению, далеко не все из них ответственно отнеслись к соблюдению норм и правил возведения каркасных домов. Технология зачастую нарушается, в угоду удобству строителей, а порой просто потому, что строители не в полной мере освоили её.

К счастью, построить каркасный дом своими руками просто и совсем недорого. Для этого не надо обладать особыми знаниями и умениями, не требуется собирать бригаду «профессионалов». Достаточно иметь качественный подробный проект, одного-двух помощников и умения владеть обычными инструментами на бытовом уровне, такими как молоток, пила и карандаш.

Все этапы и подробная пошаговая инструкция строительства каркасного дома освещены в разделе, где я описал строительство своего дома с мансардой 6×10, 102 м2 «Поэтапное описание строительства каркасного дома». А в разделе «Фотогалерея строительства» Вы найдете подробное описание всего процесса строительства одно- двух- этажных каркасных домов, приложив чертежи и руководство для самостоятельной сборки каркасных домов размерами: 6х7 84 м2, 6х10 105 м2, 6х10,5 121 м2, 8,4х10,5 172 м2, 7,5х12 90 м2, 10х13 126 м2.

Каркасный дом от фундамента до кровли

Фундамент: возведение фундамента является самой главной и ответственной работой при строительстве любого дома. Технологий изготовления фундамента довольно много: монолитная плита, ленточный фундамент, винтовые сваи с обвязкой или без, столбчатый фундамент и т.д. Каждая технология имеет свои нюансы и условия применения. Например, конструкция столбчатого буронабивного фундамента может закладываться с помощью бура ТИСЭ двустороннего действия. Это обусловливает его невысокую стоимость в сравнении с железобетонным или монолитным фундаментом. В зависимости от проекта, его стоимость может быть меньше от 2х до 6 раз, но возведение требует некоторых усилий и времени.

Каркасные дома позволяют использовать фундамент практически любого типа и стоимости.

Подробнее с различными технологиями изготовления фундамента, а также условиями их применения, можно ознакомиться в разделе «фундамент»

Каркас стен: основу стен каркасного дома представляет несущий деревянный каркас, который обшивается ориентированно-стружечными плитами OSB. Использование влагостойких крупногабаритных панелей по типу OSB - ОСП (ориентировочно-стружечная плита), придает общую жёсткость конструкции, защищает древесину от воздействия агрессивной среды и предотвращает выдувание тепла из утеплителя.

Обработка древесины антипиренами от возгорания и антисептиками от жучков и плесени, также добавляют надежности, долговечности и прочности каркасному дому на долгое время. По расходам материалов и трудоёмкости, стены каркасного дома самые экономичные. Им требуется в 3-4 раза меньше древесины, чем бревенчатым и брусовым, и они во столько же раз легче их. При использовании эффективного утеплителя стены каркасного дома гораздо тепло-экономичнее других.

Отделка стен каркасного дома возможна сразу после их установки, так как они не подвержены усадке в отличие от бревенчатых или брусовых, которым требуется время на усадку от года-двух до трёх лет.

Внутренняя отделка стен каркасного дома может быть выполнена различными материалами. Однако при строительстве каркасного дома своими руками, внутренняя отделка обычно выполняется гипсокартонном (ГКЛ) или вагонкой. Они крепятся поверх парозащитной плёнки к стойкам каркаса, с соблюдением вент-зазора, для предотвращения отсыревания деревянных конструкций и утеплителя.

Внешняя отделка каркасного дома выполняется самыми разнообразными способами: окраска, отделка сайдингом или вагонкой, цементно-стружечной плиткой, фасадной штукатуркой, обычным или декоративным кирпичом, теплоизолирующими панелями и т.д. Перед отделкой вентилируемого фасада, каркасные стены можно покрыть ветрозащитной мембраной. Наружные стены можно дополнительно внутри заполнить утеплителем, и затем сделать внешнюю отделку как описано выше.

Теплоизоляция каркасного дома производится различными утеплителями, но среди них есть безусловные фавориты. Более подробно ознакомиться с преимуществами и недостатками различных видов утеплителей, можно в статье «Теплоизоляция».

Дополнительное заполнение утеплителем межэтажных перекрытий и межкомнатных перегородок избавляет от эффекта сквозняка, снижает шум и уменьшает теплопотери, сохраняя в каждом отдельном помещении свой микроклимат.

Отопление каркасного дома: в каркасно-щитовых домах, так же, как и в домах из бревна и бруса, для отопления можно устанавливать камины, печи, котлы на любом топливе и различные отопительные системы на стены, пол и потолок.

И всё-таки, почему же стоит купить проект каркасного дома?

Начну с того, что я сам такой построил (строительство описано в разделе «Поэтапное описание строительства каркасного дома» выбрав его из множества технологий, тщательно все рассчитав, и взвесив все за и против: экономичность, теплоэффективность, трудозатратность, стоимость, лёгкость монтажа одним человеком и многое другое. Выбор был очевиден!

Каркасный дом не уступает брусовым, срубам или кирпичным. Но в отличии от них строительство каркасного дома своими руками во много раз доступней и проще. Каркасный дом можно строить более тщательно и качественно, самостоятельно или с помощником, не полагаясь на удачу в выборе строителей.

Каркасный дом, в сравнении с другими деревянными домами, имеет более правильную геометрию, так как качество пиломатериала здесь не играет решающей роли. Брус же редко бывает правильной формы, его часто ведет и после укладки. Это чревато щелями и сквозняком, следовательно, и дальнейшими затратами на отопление и доделки.

В каркасном доме сразу можно применять чистовую отделку, ему не требуется усушка и усадка. Такой дом более легкий, а за счет правильного каркаса и более крепкий.

Возможно, кирпичный дом смотрится более основательно, но если Вы не проживаете в нем постоянно, то в таком доме возможны проблемы с сыростью. Отопление кирпичного дома также может влететь в копеечку.

У каркасного дома неограниченные возможности по планировке и размерам. Его можно строить модульно, постепенно пристраивая дополнительные помещения и поэтапно отделывая их. В брусовом или кирпичном доме это весьма проблематично. Размеры брусовых домов и срубов более стандартны, и как правило получаются прямоугольные коробки с небольшими окнами. С каркасной конструкцией полет Вашей фантазии практически ничем не ограничен. Можно построить эксклюзивный и непохожий на другие дом причём совсем недорого.

Немаловажна и возможность отсроченного финансирования, за счет строительства этапами. Можно возвести фундамент, а через некоторое время каркас с обшивкой OSB и кровлей, а утепление и отделку отложить. За сруб же надо выложить круглую сумму сразу, и сборку затягивать нельзя. Так же при постройке домов из бревна, бруса, кирпича или пенобетона. Плюс Вам понадобится заказывать несколько больших машин с материалами и кран для их разгрузки. При постройке же каркасного дома можно всё увезти за один раз, а мелочи довезти на легковом автомобиле. С другими домами такой фокус не пройдёт. Доставка, разгрузка и хранение, это дополнительные затраты.

Подводя итог хочу сказать, что строительство каркасного дома своими руками это действительно просто, удобно и недорого. И всем известная поговорка здесь как нельзя кстати: «Глаза боятся, а руки делают». Все получится, стоит только взяться, а взяться стоит!

Об этом свидетельствует множество благодарственных писем, поступающих нам на почту. А в интернете, на разных сайтах можно встретить десятки описаний, оставленных нашими заказчиками о строительстве домов своими руками по нашим проектам. Красивые, тёплые и удобные дома своими силами, они уже возвели, быстро и совсем недорого! Присоединяйтесь и Вы!

Смотрите в разделе "Видео", это и многие другие видео по строительству каркасных домов:

Сборка каркасного дома правильно своими руками- пошаговая инструкция: Обзор +Видео

В настоящее время в России все большую известность и популярность завоевали каркасные дома. Причем выбор технологии при строительстве не имеет большого значения. С одинаковой регулярностью применяются как канадская, так и финская технологии. При строительстве малоэтажного каркасного дома, удается довольно эффективное использование самых современных строительных материалов и новейшие достижения отраслей.

[contents]

Потребность в строительстве таких домов в последнее время очень выросла, поэтому многие решают начать строительство каркасного дома собственными силами. Потому что технология его строительства не слишком сложна.

Утеплитель и его варианты

Планируя строительство для своей семьи хорошего каркасного дома, во-первых определяются с его предназначением. Нужно четко знать в какое время года в нем будет проживать семья, круглый год или только в весенне-летний сезон. От этого выбора будет зависеть способ его утепления. Изначально каркасный дом – это элементарная простая конструкция, состоящая из вертикальных стоек и определенного числа горизонтальных обвязок, которую нужно тщательно и качественно утеплять. В процессе строительства все обнаруженные пустоты заполняются специальными материалами с низкой теплопроводностью. А далее, уже при облицовке внутренних и наружных стен, используют разные строительные материалы.

Исходя из этого, делаем вывод, что подходящий тип утепления будет напрямую зависеть от времени эксплуатации дома и от погодных условий, при которых данный каркасный дом будет построен. В качестве утеплителя стен и пола используют пенопласт, пенополистирол, стекловату или минеральную вату – это универсальные материалы.

Работа над фундаментом

Как правило, каркасный дом строят не выше 2 этажей. Причем стоит отметить, что второй этаж идет мансардного типа. Поэтому и нет смысла для таких домов возводить фундамент глубокого заложения. Наилучшим способом для каркасного дома будет возведение мелкозаглубленного ленточного фундамента, сборного из железобетонных блоков.



Все эти виды фундамента отлично выполняют свою главную функцию: создание прочной и жесткой рамы. При закладке ленточного фундамента это достигается за счет жесткой и надежной арматуры, в фундаментах столбчатого типа – благодаря монолитному ростверку, а фундамент сборный – достаточно прочно крепится к блокам нижней обвязки.

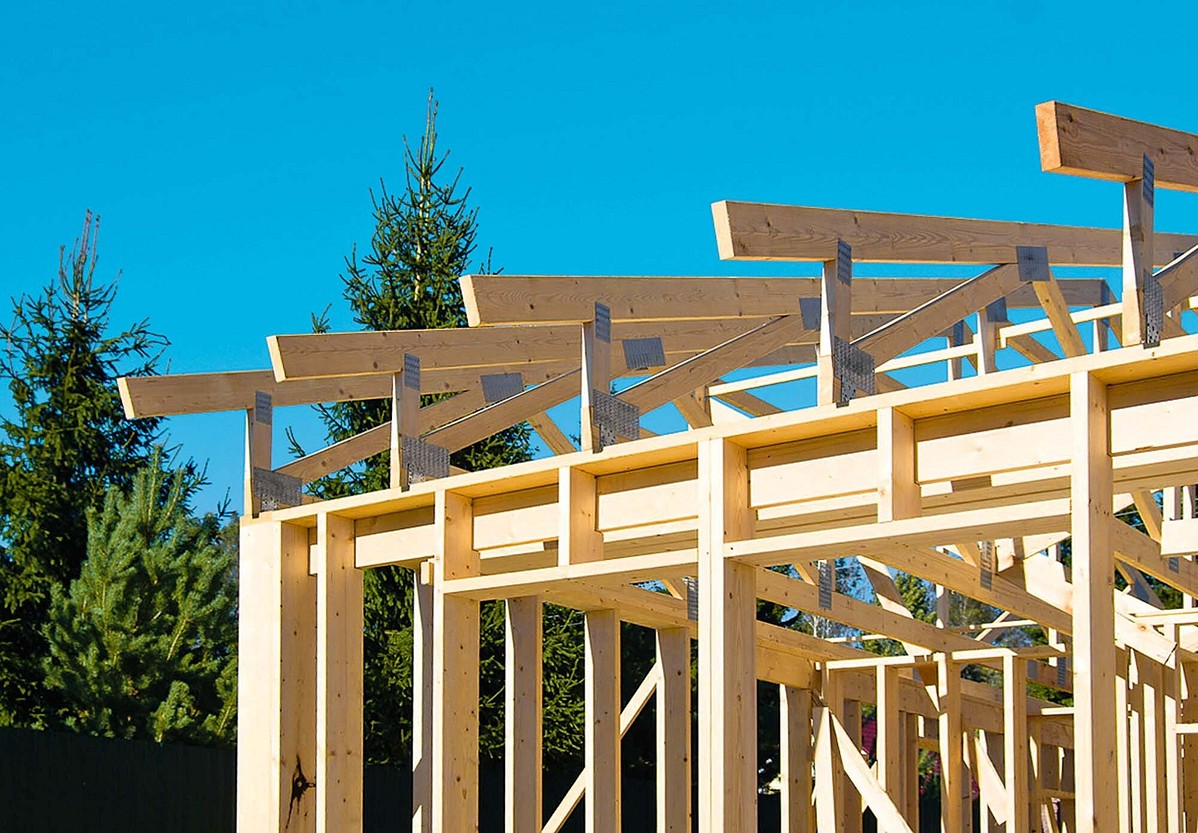

Каркас дома и его сборка

Каркасный дом принято выполнять из конструкций, которые изготовлены из металла или дерева. Стоит отметить, что стоимость металлической основы обойдется Вам гораздо дороже (от 30 до 45%). Именно поэтому на постройку металлического каркасного дома собственными силами решаются немногие. Но в это же время могут сократиться затраты на изготовление фундамента, так как вес каркаса из металла сравнительно небольшой. Для постройки деревянного каркасного дома своими руками, чаще всего используют основу из древесины дуба. Так же часто используют брус сечением 150х150 мм, из других лиственных пород, но главным показателем должно быть высокое качество. Угловые соединения всего каркаса соединяются с использованием шип-паза или металлической пластины, при этом подгоняя их так, чтобы не осталось даже малейшего зазора.

При постройке каркасного дома своими руками не рекомендуется использовать металлический крепеж. Это можно объяснить очень просто: при соприкосновении дерева с металлом (гвоздь, саморез ит.п.) может начаться интенсивное гниение, а это значительно ослабит соединение в данном месте и будет способствовать последующему расшатыванию соединения. Поэтому для длительного срока эксплуатации принято использовать такие соединения как деревянные нагеля, но это в идеале.

При строительстве дома своими руками не обойтись без раскрепления каркаса раскосами. После этого можно смело укладывать утеплитель в стеновые полости между раскосами.

Ведь именно с их помощью и создается пространственная прочность и жесткость строения, его сохранения от перекоса и последующего разрушения под действием внешних механических нагрузок. Для производства раскосов используют тот же материал, что и для основных стоек дома. С внешней стороны каркас обшивают вагонкой либо шпунтованной доской, наклон при этом должен составлять от 30 до 60°.

Устройство пола в каркасном доме

При постройке каркасного дома не следует забывать и об укладке пола. Это достаточно важный технологический процесс. Начиная работать, в первую очередь на фундаментную основу нужно положить рубероид и покрыть его сверху специальной пропиткой: антисептиком. Закрепить рубероид можно с помощью анкерных болтов через равные промежутки длины (1,5-2 метра).

Вторым этапом идет расположение по всему периметру деревянного бруса сечением 150х50 мм. Далее нужно при помощи специального строительного уровня очень точно выставить углы. Допуск на перекос не должен превысить 10 мм. При строительстве каркасного дома своими руками рекомендуем Вам использовать одни и те же материалы для изготовления стен, пола и несущих конструкций во избежание последующего перекоса.

Черновой пол настилают из необработанной доски, так как это самый доступный из дешевых материалов. После установки лаг (между которыми стелиться утеплитель) сверху настилают доски. После того, как укладка пола завершена — смело приступайте к строительству стен.

  1. Балка перекрытия

2. Черновой брусок

3. Доски чернового пола

4. Настил водонепроницаемый

5. Засыпки из стружек или опилок

6. Заливка известковым молочком «текстом»

7. Доски чистового пола

Установка стен, крыши и окон

При строительстве дома собирать каркас необходимо на сухой и ровной поверхности, иначе стены вашего дома со временем перекосятся. Для сборки каркаса стен принято использовать вертикальные доски одинакового размера. По их длине можно определять высоту вашего строящегося дома.

Не обязательно, строя каркасный дом своими руками, выбирать стандартную высоту (2 м 275 мм). От высоты выбранных потолков зависит количество воздуха и оптимальный температурный режим.

При желании сэкономить на материале — выбирайте высоту стен не менее 2400 мм. В помещениях с такой высотой испытываешь дискомфорт, создается такое впечатление, что потолок буквально давит на вас. А вот при устройстве потолка на втором этаже, который будет соответствовать наклону кровли, существенно можно сэкономить на основном материале. В результате работы вы получите помещение мансардного типа, которое при желании можно очень стильно оформить. После сборки основного каркаса и каркаса стен, можно приступать к основной обшивке дома.

При окончательном расчете количества, а также ширины секций стен вы должны учесть все возможные механические нагрузки на пол строения. Балки обычно устанавливают с шагом от 30 см до 60 см. Выбор ширины досок подбирается в соответствии с отделочным материалом. При обшивке сайдингом нужно расстояние (20-30 см) из-за пластичности данного материала и невозможности его выдерживать несущественную нагрузку. При этом если вы будете обшивать листами ДСП, то расстояние можно будет увеличить до 35-60 см.

При установке окон (https://domsdelat.ru/okna_i_dveri/ustanovka-okon-v-karkasnom-dome.html) при строительстве каркасного дома своими руками необходимо соблюдение точных строительных норм. Во-первых, площадь окна должна занимать 18% от всей площади стены. Во-вторых, в доме, где вы планируете проживать только весенне-летний период, будет достаточно рам с одинарным остеклением. При проживании круглый год используйте рамы с двойным, а лучше тройным остеклением.

Заключительным этапом строительства является устройство и монтаж каркасной крыши. Помимо внешней красоты, на крышу ложится роль распределения существенных внешних нагрузок. Вот основные элементы несущей крыши – стропила и стропильные ноги, они подразделяются на висячие и наклонные, диагональные связи, коньковый прогон. При строительстве каркасного дома своими руками вы рано или поздно задумаетесь о материале для кровли. В настоящее время на строительных рынках представлен широкий ассортимент необходимых материалов.

Подведем итог: строительство каркасного дома своими руками — не простое дело! Главное правило – при сборе конструкции строго следуйте строительным нормам и установленным правилам. И тогда ваш каркасный дом будет радовать вас и ваших потомков.

Как правильно строить каркасный дом

Каркасные сооружения становятся все более востребованными – это недорогое и в то же время долговечное жилье. Вы можете построить как роскошную виллу, так и аккуратный домик в деревне – проектов большое количество. Не важно, будете ли вы строить самостоятельно или поручите это специалистам – нужные знания позволят вам контролировать процесс на всех этапах.

Определяемся с главным – теплый дом или зона отдыха?

Каркасными дома называются потому, что вся конструкция дома – это вертикальные деревянные стойки и горизонтальные дощатые обвязки. Легкий деревянный каркас возводится за считаные дни, даже если работу вы будете выполнять самостоятельно с несколькими помощниками, а специалисты справятся даже со сложным проектом еще быстрее.

Перед тем, как строить, вам следует четко определиться, будете ли вы жить в таком доме круглогодично или его использование ограничится летними выездами на природу. От вашего решения зависит, насколько качественно будет утеплен каркасный дом. Если сооружение будет использоваться только в теплые времена года, то вопрос серьезного утепления, качественного отопления и экономии энергоресурсов снимается сам по себе – зданию необходимы стандартные меры теплоизоляции, чтобы зимой в помещении температура не опускалась ниже нуля.

А вот если вы решили строить дом для круглогодичного использования, к вопросу теплоизоляции следует подойти очень серьезно, соблюдая все правила. Именно утепление – краеугольный камень всей каркасной технологии, от которого зависит и экономия ресурсов в будущем, и структура отопления. Во внимание берутся условия климатической зоны, где будет построен дом – например, для центральной климатической зоны только толщина досок для обшивки дома должна быть не меньше 100 мм.

Еще один момент, с которым следует определиться на этапе проекта – этажность сооружения. Специалисты категорически рекомендуют не возводить по каркасной технологии здания выше 2 этажей, да и то, желательно, чтобы второй этаж был мансардным. Зато вы будете уверены в прочности всей конструкции и ее долговечности.

Основание дома – залог долговечности

Рассчитав нагрузку, которая придется на фундамент, вы будете приятно удивлены – в случае с каркасными домами совершенно нет необходимости в сильнозаглубленном фундаменте большой ширины. Подойдет практически любой вариант: плиты, сваи, ленточное основание. Если выбор пал на винтовой или свайный вариант, то учтите, что потом вам придется серьезно утеплять и отделывать цоколь здания. Выбрав бетонную плиту, вы получите слишком низкий фундамент, который будет даже смотреться непривычно.

Как показывает практика, строить одноэтажный каркасный дом лучше всего на мелкозаглубленном ленточном основании на песчано-гравийной подушке. На малоподвижных грунтах достаточно в траншею насыпать 15 см песка, 10 см гравия средней фракции. Ширина траншеи в этом случае – полметра. По всему периметру ленты важно проложить арматуру диаметром 12 мм, что исключит деформацию при пучении грунта. Посмотрите видео, как сделать такое основание.

Это только пример – в каждом случае фундамент следует просчитывать отдельно. Самое главное – учесть особенности грунтов. Если позволяют средства, всегда лучше перестраховаться и сделать определенный запас прочности. Столбчатый фундамент выполняется достаточно быстро, и что самое главное – нет необходимости ждать, пока полностью застынет раствор. Для домика на среднюю семью на столбчатый фундамент понадобится около 150 столбиков, вернее, асбестоцементных труб, которые вы в процессе и превратите в столбики.

Для начала на расстоянии до 80 см по периметру будущей постройки проделайте с помощью бура углубления диаметром около 20 см и глубиной не меньше метра. В эти отверстия вставляются трубы – пространство вокруг них засыпается мелкофракционным щебнем и песком и утрамбовывается, как на видео. В трубы заливается стандартный раствор цемента – вот и вся работа. Ждать, пока застынет цемент, совершенно не обязательно – трубы примут на себя первую нагрузку, а уже через несколько дней ваш столбчатый фундамент будет способен выдержать на себе весь дом с техникой и жильцами включительно.

Винтовой свайный фундамент отличается от столбчатого тем, что в качестве свай выступают стальные трубы с винтом на одном конце. Трубы вкручиваются в грунт на одном уровне – главное, не выкручивать их обратно, если свая пошла под углом. Это самая главная ошибка новичков – выкручивая сваю, вы взрыхлите грунт, и под весом дома фундамент в будущем может просесть.

Универсальная технология – строим на века

На самом деле, каркасные дома при соблюдении всех технологий и регулярном ремонте могут простоять больше двухсот лет. Этому есть реальные подтверждения – известные всему миру дома Фахверк, которые, по сути, являются также каркасными сооружениями. В любом случае, минимум два поколения получат в собственность теплый и уютный дом.

Основные этапы строительства одинаковы для всех каркасных сооружений. Все начинается с возведения каркаса – металлического или деревянного. Дерево используется для каркаса чаще, поскольку материал экологически чистый и удобный в работе, к тому же, стоимость металлического каркаса будет на 30–40 % выше. Правда, металлический каркас легче, а значит, вы сможете сократить расходы на фундамент.

К тому же, можно будет использовать металлические крепежи, что запрещено в случае с деревянным каркасом. Металл рано или поздно запустит в древесине процесс гниения, стыки станут менее прочными, дом начнет расшатываться, и конструкция станет опасной для жильцов. Существует специальный крепеж – деревянные нагели, которые исключают гнилостные процессы.

Лучший вариант дерева для каркасного дома – дуб. Правда, такой вариант не всегда возможен, а потому часто применяют качественный брус сечением не менее 150 мм2. Соединение между элементами выполняется по технологии «шип-паз» – следите, чтобы между ними не было никаких зазоров.

Первый этап – пол и стены

В каркасном домостроении первым возникает именно пол. Сначала по всему периметру будущих стен прокладывают рубероид и сверху укладывают деревянный брус сечением 150 мм2 – посмотрите видео, как это делают мастера. Дерево важно покрыть антисептическими препаратами, которые защитят материал от загнивания.

Брус закрепляют анкерными болтами, выдерживая шаг 2 м. В углах не должно быть перекоса больше 10 мм – это легко проверить уровнем.

Очень важно в построении каркасного дома использовать для несущих конструкций, пола и стен одинаковые материалы – коэффициент расширения в таком случае будет также одинаков, и вы избежите возможных перекосов. Когда брус нижней обвязки уложен и скреплен между собой, можно укладывать лаги для пола. Для лаг подойдут доски толщиной 5 см и шириной 15 см. Крепятся элементы методом вырубки пазов в брусе нижней обвязки. Между лагами расстояние выдерживают не больше 60 см.

Затем к лагам крепятся бруски меньшей ширины, чем сами лаги. Это позволит вам уложить так называемый черновой пол между брусками – доски пола будут уложены непосредственно на лаги. Не забудьте все элементы обработать антисептиками. Для чернового пола в целях экономии используют даже необрезанные доски – большого значения это не имеет.

На черновой пол для качественной пароизоляции степлером крепят пергамин, после чего между брусом укладывают утеплитель – минеральную вату или пенопласт. Достаточно толщины около 10 см. Важно укладывать теплоизоляцию таким образом, чтобы по краям не оставалось свободного пространства, как на видео. Для этого плиты минваты подрезают таким образом, чтобы они на несколько сантиметров были шире пространства между лагами – тогда удается плотно закрыть все пространство. В случае с пенопластом щели будет правильно задуть монтажной пеной.  По такой же технологи утепляют и потолок.

Затем укладывают чистовой пол – для этого подойдут доски 40*150 мм. Доски как следует уплотняются клиньями и скобами и прибиваются к лагам. Проверьте уровнем, насколько ровным получился пол – от этого зависит качество всей дальнейшей конструкции.

Поэтапно сборка стенового каркаса выглядит следующим образом:

Как сделать пол и стены в каркасном доме - пошаговая схема

Шаг 1: Нижняя обвязка

Для нижней обвязки используем все тот же брус сечением 150 мм2 с заранее подготовленными пазами. Важно, чтобы между пазами было расстояние не более 50 см.

Шаг 2: Подготовка досок

На ровной и сухой площадке подготовьте доски для стен. Длина досок должна быть равна желаемой высоте потолка – оптимальным вариантом специалисты признают 2,7 м. Этого достаточно, чтобы в помещении не создавалось ощущение тесноты, а летом не было душно, и в то же время зимой отапливать дом будет несложно.

Шаг 3: Установка угловых стоек

В тех местах, где будут расположены угловые стойки, вначале ставят стальные нагели, а в торцевой части брусков просверливаются отверстия под них. Бруски устанавливаются и закрепляются временными укосинами. Таким же образом устанавливают и промежуточные бруски.

Шаг 4: Верхняя обвязка

Верхнюю обвязку делают из такого же бруса с пазами, что и для нижней. Самое главное – подогнать расположение пазов таким образом, чтобы они были полностью идентичными с нижними. В противном случае будут перекосы. Когда верхняя обвязка будет уложена на стойки, ее следует закрепить к каждой стойке минимум парой гвоздей, заколотив их на глубину не менее 10 см. После этого каркас укрепляется постоянными укосами, а временные демонтируются.

Шаг 5: Потолок

В местах, где будут межкомнатные перегородки, устанавливаются опорные брусья. Потолочные балки выполняются из бруса 50*15, располагайте их на расстоянии не более полуметра, на стыке с вертикальными стойками. Крепят балки как стальными кронштейнами, так и с помощью заранее вырубленных пазов.

Шаг 6: Оконные проемы

Монтаж оконных рам происходит на этапе возведения стенового каркаса. В соответствии с нормами, площадь  оконного проема должна составлять не менее 18 % от общей площади стены. Раму закрепляют вертикальными стойками, подогнанными по высоте. Если вы строите дом исключительно для летнего использования, то подойдут и стеклопакеты с одним стеклом, а вот для проживания круглый год понадобятся качественные окна как минимум с двумя стеклами – все зависит от климата.

Конечно, всю эту работу можно сократить в разы, используя готовые сэндвич-панели. Сейчас много заводов предлагают свои услуги в этом направлении – вам остается только выбрать проект дома и подготовить фундамент. Собирать дом из сэндвич-панелей – как играть в конструктор лего, нужно лишь соединить элементы в единую конструкцию. С точки зрения экономии такой вариант самый выгодный, поскольку сэндвич-панели очень легкие и утепленные, а значит, вы сэкономите на фундаменте и утеплении, не говоря уже о времени, которое вы затратили бы на эти работы.


Под крышей дома моего – как возвести крышу?

Чем сложнее вы выбрали проект каркасного дома, тем меньше шансов, что с возведением крыши вы справитесь самостоятельно. Если второй этаж будет мансардным, лучше обратиться к специалистам, которые правильно рассчитают всю систему стропил. А вот с простой двускатной крышей вы справитесь.

Для стропил выбирают брус 5*15 см. Края брусьев стыкуются на торце под углом 50° и сбиваются гвоздями. Эта простая конструкция скрепляется доской поперек, буквой «А». Проще собирать стропила на земле, а уже потом поднимать их на крышу и крепить гвоздями 200 мм. На стропила крепятся доски обрешетки с шагом 10 см. Нужно, чтобы они выходили за крайние стропила на 25 см. На обрешетку укладывают рубероид, после чего можно приступать к монтажу кровельного материала.

Это самый просто вариант крыши, который можно дополнить качественной теплоизоляцией. Как известно, через чердак дом теряет до 20 % тепла! Утеплять правильно снаружи – так вы сэкономите место внутри, да и работы проводить проще. Поверх обрешетки укладывают пароизоляцию, например, привычный всем пергамин, который крепят степлером. Поверх пароизоляции набивают еще одну легкую обрешетку – с шагом 50-60 см.

В пространство между обрешеткой укладывают теплоизолирующий материал, например, минеральную вату. Затем снова настилают пароизоляцию, добавляют слой рубероида и монтируют кровельный материал. Важно, чтобы между рубероидом и кровельными материалами сохранялся зазор несколько сантиметров – в этом случае пространство под крышей будет вентилируемым, и конденсат сможет легко покидать теплоизоляционный пирог.

Отделка дома и утепление – финиш уже близко

Утеплять дом, построенный по каркасной технологии, удобнее всего изнутри. Поэтому первым делом конструкцию снаружи обшивают плитами OSB, а затем сайдингом или вагонкой. После можно переходить к внутренним работам.

Пенопласт и минеральная вата – вечные конкуренты среди теплоизоляционных материалов. Но все же у пенопласта меньшая теплопроводность – 40 мм пенопласта по уровню теплоизоляции равны 45 мм минеральной ваты. 10-сантиметровый слой способен заменить кирпичную стену двухметровой толщины! Самое главное преимущество этого материала – его непромокаемость, чем минеральная вата похвастаться не может. Если она намокнет, то потеряет свои свойства.

Укладывают утеплитель между вертикальными стойками – как уже говорилось выше, материалы должно плотно прилегать друг к другу. Не жалейте монтажной пены, чтобы задуть щели. На этом этапе не забудьте проложить электропроводку. Более подробно о выборе материалов для утепления и самой технологии вы можете прочесть в отдельной статье на нашем сайте.

Самый проверенный вариант для обшивки внутри – деревянная вагонка. Впрочем, если вы хотите поступить более оригинально, можете приобрести блок-хаус – вагонку, которая имитирует оцилиндрованное бревно. Если же деревянная обшивка вас не устраивает, можете внутри заделать стены плитами OSB, затем гипсокартоном, который остается только зашпаклевать. После вы можете красить стены или клеить обои – как вашей душей будет угодно.

Оцените статью: Поделитесь с друзьями!

Углы в каркасном доме - конструкция, как сделать, соединение. Правильные углы каркасного дома

Меня часто спрашивают про особенности устройства углов каркасного дома. В этой статье я постараюсь подробно рассказать о всех нюансах строительства данного узла.

При перпендикулярном соединении стен образуются углы в каркасном доме. Угол – это узел, который несет нагрузку большую, чем сама стена дома. При его устройстве необходимо выдержать такие параметры, как энергоэффективность, прочность, удобство монтажа. Энергоэффективности углов стоит уделять особое внимание, чтобы исключить появление мостиков холода.



Давайте знакомиться.

Я более 10 лет занимается возведением каркасных домов в Московской области. А это мои завершенные проекты.

По всем вопросам строительства каркасных домов можно звонить лично мне, по телефону: +7(495) 241-00-59 - проконсультирую, рассчитаю, подскажу.



Углы каркасного дома правильно сформированные, позволяют создать соединение придающее всей конструкции жесткость. Простой монтаж ускоряет сроки и экономит материал.

Разновидности углов

Конструкция угла каркасного дома зависит от технологии, по которой собирается каркас. На практике я использую два распространенных варианта: американский и скандинавский. Предпочтение тому или иному варианту отдается в зависимости от проекта или пожеланий заказчика.

Угол американского формата (калифорнийский).

Суть конструкции заключается в том, чтобы установить в уже смонтированный угол дополнительную стойку, которая будет обеспечивать устойчивость и возможность установки внутренней облицовки. Однако существенным недостатком конструкции является возможность появления мостика холода в месте стыковки дополнительной стойки.

Закрытый угол.

Тип конструкции, который используется при строительстве по американской технологии. В этом случае образуется ниша, которая впоследствии заполняется утеплителем. Здесь также устанавливается дополнительная стойка, которая усиливает угловое соединение. Утепление такого соединения проводится одновременно с облицовкой фасад, так как полость угла недоступна с внутренней стороны строения.

Скандинавский угол.

Самый «теплый» вариант из перечисленных выше. Свое название получил от технологии, которая используется в скандинавских странах. При сохранении жесткости конструкции получается теплый угол без очевидных мостиков холода. Само утепление производится снаружи, совместно с облицовкой строения.

Монолитный угол.

Конструкция, при которой угловая стойка в каркасном доме образуется с помощью цельного бруса. Это самый холодный вариант. К тому же массив древесины с течением времени склонен к растрескиванию, что также не придает тепла помещению.

При таком устройстве угла возникают проблемы с креплением внутренней облицовки строения, так как нет сформированных для этих целей полочек.

Помимо технологических особенностей углы в каркасном строении делятся на внешние и внутренние.



Мои фото отчеты о построенных домах

Посмотрите, как я со своей бригадой возводим каркасные дома в подробных фоторепортажах

Мы не делаем секретов, показываем вам весь процесс строительства каркасного дома по шагам.



Организация внешних углов

При стыковке стен строения образуются внешние углы. Как правило, они устраиваются при помощи трех стоечных брусов: два принадлежат стенам, а третий устанавливается в качестве дополнительного элемента.

Такое устройство помогает соединить и укрепить стены между собой, придавая конструкции угла дополнительную жесткость.

Соединение углов в каркасном доме при помощи трех брусов можно выполнить и иным способом, образуя закрытый угол.

В любом случае, при организации внешнего угла я прежде всего придаю значению дополнительной жесткости и утеплению конструкции, чтобы избежать появлению плесени и грибка в углах внутри строения.

Внутренние углы в каркасном доме

Особенностью организации внутреннего угла является создание дополнительных плоскостей для крепления внутренней облицовки дома. Как правило, всю внутреннюю облицовку или элементы её крепления я устанавливаю на стойки каркаса. Если просто состыковать две стены, то впоследствии можно обнаружить, что одна из стоек каркаса, которая образует внешний угол, «спряталась» внутри и крепить внутреннюю обшивку просто не к чему. Для этого в каркас стены, стойка которой образует внешний угол, я вставляю дополнительный брус так, чтобы он крепился к смежной стене и образовывал полку для установки облицовки.

Технология «тёплый угол»

Угол в доме наиболее уязвимое место для теплопотерь. Зачастую в угоду прочности и жесткости конструкции, углы в домах формируют за счет множества стоек каркаса, чем достигается создание мостиков холода. При формировании угла по технологии «тёплый угол» эта проблема решается полностью.

Тёплый угол каркасного дома формируется с помощью трёх или четырех брусов, а получившаяся ниша полностью заполняется утеплителем. При этом утеплитель «запечатывает» все стыки между стойками. На это я обращаю внимание ещё и потому, что в строительстве применяется обрезной материал, который имеет неровности, а значит и прилегание стоек друг к другу будет не спошным.

Единственным неудобным моментом в таком случае является то, что утепление угла необходимо произвести до обшивки фасада здания.

Сформированный таким образом угол здания я называю закрытым. И закрыт он прежде всего для холода.



Посетите любой из моих объектов как готовый так и строящийся

Позвоните и я вам покажу любой из моих построенных домов и все детально расскажу.



Устройство угла дома (пошаговая инструкция)

Перед тем, как сделать углы каркасного дома, необходимо понимать, по какой технологии будет возводиться весь дом. Исходя из проектных документов я разрабатываю монтаж узлов дома. Каждый узел отдельно прорисовывается, чтобы избежать ошибок при монтаже.

1. Перед началом монтажа стены, который в любом случае начинается с угла дома, проверяется геометрия нижней обвязки. Брусы должны стыковаться ровно под 90 градусов. Это станет гарантией того, что угол здания будет формироваться в точности с заданной геометрией. Самым точным методом является треугольник Пифагора. Суть его заключается в следующем: по линии одной стены от угла отмеряем 3 метра, а по другой от этого же угла – 4. Расстояние между отмеченными точками должно точно равняться 5-ти метрам. Если это так, то угол имеет свои 90 градусов.

2. Первый каркас стены (предварительно собранный на полу первого этажа) устанавливаю непосредственно в угол и закрепляю укосиной, зафиксировав каркас в вертикальном положении. Крепление к нижней обвязке провожу анкерами.

3. Каркас второй стены устанавливаю на нижнюю обвязку перпендикулярно установленному каркасу. Крепление стен между собой провожу только гвоздями длиной не менее 70 мм по всей высоте с шагом 400 мм.

4. В каркас первой установленной стены, отступив 100 мм от крайней стойки, вставляю дополнительную стойку. Её устанавливаю таким образом, чтобы торец бруса выступал за внутреннюю плоскость второй стены. Таким образом я формирую полочку для монтажа внутренней обшивки.

5. Сформированная тремя брусьями ниша, с поперечным сечением 150х100 мм, будет служить для утепления угла строения.

6. Ниша изнутри обшивается паробарьером, а затем туда укладывается утеплитель.

7. Утепление угла провожу с одновременной облицовкой фасада. В этом есть определенное неудобство с той точки зрения, если работы по укладке всего утеплителя будут проводиться позже, то отдельно для углов придется завозить утеплитель.

Последующее устройство углов каркасного дома, проводится в той же последовательности, но так, что для следующего угла вторая стена будет являться первой. Таким образом я достигаю определенной перевязки всех углов и жесткости всего строения в целом.

Иногда приходится проводить постоечный (отдельными стойками) монтаж каркаса. В этом случае необходимо установить два бруса, предварительно скрепленные буквой «Г», в угол здания, закрепив их снизу перфорированными уголками. Далее согласно разметке через 600 мм устанавливаются последующие стойки. Это в одну сторону. А в другую необходимо отступить 100 мм, поставить стойку, которая сформирует нишу для утепления.



Ваша выгода при обращении ко мне

строю сам - 100% гарантирую качество

Все работы выполняю лично, у меня своя бригада

17 лет опыта

По началу занимался кровлями, но уже более 12 лет строю каркасные дома

Стройматериалы без наценки

все материалы вам привезу по закупочной цене (сравните мои сметы)

99% довольных заказчиков
которые рекомендуют меня друзьям

за 17 лет был всего 1 гарантийный случай (исправил в течении 2 дней) Можете смело искать отзывы обо мне в интернете по названию сайта или по Степанов Михаил



Ошибки при строительстве

1. Самой распространенной ошибкой при формировании углов каркасного дома является то, что углы оставляют не утепленными. Формирование угла из цельного бруса или с помощью четырех спаренных стоек хоть и укрепляет здание, но абсолютно не утепляет его. Дерево само по себе не является утеплителем. К тому же в его структуре со временем могут появиться трещины, что обеспечит появление мостиков холода.

2. Соединение брусов в углах с помощью саморезов – тоже одна из частых ошибок. Вообще в каркасном строительстве, а в углах, которые наиболее подвержены усилиям, направленным на смещение, необходимо использовать только гвозди. Чтобы руки «не отваливались» при монтаже, я использую пневмомолоток с гвоздями, соединенными в ленту. Это ускоряет процесс и облегчает ведение правильного монтажа.

Применение саморезов может быть оправдано только при обшивке фасада (при установке облицовочных ветрозащитных плит). И то, использовать можно только анодированный материал не тоньше 5 мм. «Черные» саморезы – категорически под запретом.

3. К технологическим ошибкам также добавляются и конструктивные. В целях экономии средств при строительстве, заказчики, а порой и не опытные бригады, часто используют пиломатериал естественной влажности. То есть прямо «из-под» пилы. Этого категорически делать не стоит. Дерево имеет свойство высыхать, а значит строение будет подвержено деформации. Особенно это касается углов. В этом случае, после отделки на внутренних углах, могут появиться трещины. Тогда придется исправлять, а порой и переделывать всю работу заново.

4. Хранение пиломатериала должно быть защищенным. Доставленные на стройку брусы и доски необходимо тщательно укрывать от воздействия внешней влаги до окончания полной обработки специальными составами.



Как построена моя работа

Шаг 1.
Ваше обращение

Я вам детально рассказываю все тонкости ( отвечаю на все вопросы, помогу сделать правильный выбор и рассеять все сомнения) Лучше что бы у вас было четкое понимание чего вы хотите, если его нет, я вам помогаю с проектированием дома

Шаг 3.
Стоимость

Подробная смета (пример сметы ссылка) на материалы и на работы. Оплачиваете все по факту выполнения ( никаких предоплат)

Шаг 4.
Строительство

Строим дом, проводим коммуникации и отделку, учитываем все ваши правки в процессе и сдаем готовый дом



Планируете возведение каркасного дома? Звоните +7(495)241-00-59

Начинать строительство каркасного дома необходимо с тщательно проработанной документации. На каждый сборный узел дома, особенно для углов и проемов, должен быть чертеж или разработанная схема с определением всех мест крепления и установок деталей. Деталировка (по стоечная разрисовка) – обязательны. И это я делаю всегда. Проработка элементов помогает сократить сроки и сэкономить ресурсы. Перед тем, как сделать теплый угол в каркасном доме, необходимо понять технологию его устройства, разметить места установки стоек и нарисовать схему самого угла.

Используя мои советы и подсказки, с проблемами возведения каркасника можно справиться самостоятельно. Но всё же, чтобы избежать ошибок и просчетов лучше обратиться к специалистам, у которых есть знания, а главное – опыт возведения таких строений.

Помощь специалистов обойдется не так дорого, как может показаться, в сравнении с теми ошибками, которые можно допустить при строительстве. Порой допущенные просчеты нельзя исправить и придется разбирать уже собранный неправильно элемент. К тому же возвести каркас дома средней площади под силу бригаде из четырех человек за 3 – 4 недели.

Преимущества строительства подрядным способом:

  • соблюдение всех норм и правил при строительстве;
  • экономия средств и материалов за счет правильно выполненных работ;
  • короткие сроки строительства, объясняемые технологичностью;
  • всегда высокое качество и гарантия на все виды выполненных работ.



мой опыт - ваши сэкономленные деньги и нервы.

Я консультирую всех кто ко мне обращается, даже если вы потом уйдете строится к другой бригаде.
Задавайте вопросы, не стесняйтесь, я всем отвечаю -  это бесплатно

+7(495) 241-00-59Я доступен для звонков 7/24 - буду рад вам помочь, обращайтесь!

Каркасный дом своими руками - пошаговая фото и видео инструкция как построить самому дешевый и с нуля от ecodrom.ru

Содержание статьи

  1. Пошаговая инструкция
  2. Подготовительные работы
  3. Подготовка участка
  4. Разметка перед постройкой здания
  5. Изготовление фундамента
  6. Каркас
  7. Установка пола самостоятельно
  8. Как сделать стены каркасного дома своими руками
  9. Верхняя обвязка и усиление конструкции
  10. Внутренние перегородки
  11. Крыша дома
  12. Утепление
  13. Основные преимущества каркасных домов

В наше время стало очень популярным для жителей городов, помимо квартир, купить загородный участок с жилой постройкой на природе. Стройка монументальных сооружений из камня и бетона обходится дорого и очень продолжительно по времени, поэтому есть два пути, которые пройдут достаточно дешево: строительство каркасного дома своими руками или заказ под ключ в организациях, занимающихся возведением загородных деревянных строений. Вариант, в котором вы сами планируете работы, наиболее предпочтителен в плане итоговой стоимости и качества возводимого объекта.

Пошаговая инструкция

Любой мужчина согласно принятым в обществе шаблонам должен: построить жилище, вырастить сына и посадить дерево. Сейчас мы рассмотрим первый пункт. Конечно, некоторые действия рекомендуем выполнять с людьми, так или иначе знакомых со строительством во избежание ошибок, которые, вероятно, отразятся на строении в целом. Главное правило: семь раз отмерь – один отрежь.

Необходимо иметь составленный план, которого вы будете придерживаться в процессе создания вашего объекта. Как правило, эта инструкция универсальна по производимым работам, и может сформировать пошаговую схему, как самому, своими руками построить каркасный дом:

  • Необходимо определится с местом строительства, и продумать логистику для подвозимых строительных материалов, а также что немало важно соблюсти соответствие с законодательством связанным с возведением строений на земельных участках, чтобы впоследствии не возникло сложностей с его оформлением в регистрирующих органах.
  • Создание проекта, с калькуляцией по материалам и срокам реализации, на этом этапе можно купить готовую документацию, либо заказать план с вашими входящими данными профильным организациям.
    Произвести заказ и закупку требуемых материалов, осуществить доставку и приемку со складированием на участке.
  • Создание фундамента объекта в зависимости от грунта на вашем участке.
  • Непосредственная сборка каркаса, от качества этой операции зависит надежность и долговечность возводимой вами конструкции.
  • Возведение внешних и внутренних стен, с теплоизоляцией. Установка дверей и оконных рам по периметру.
  • Формирование ската крыши с водостоками, желательно в сухую погоду – это избавит от многих неприятности сопутствующих с прониканием влаги внутрь строящегося объекта.
  • Инженерные коммуникации (канализация и водоснабжение), подключение к энергоснабжению.
  • Внешняя декоративная обшивка.
  • Внутренняя отделка, от черновой до чистовой. Монтаж технического и бытового оборудования.
  • Окончательные проверки, в которые могут входить отмостка по периметру, уборка строительного мусора.

Обратим внимание на то, что технология такого строительства имеет ряд преимуществ, из которых выделяются быстрое возведение без использования подъемных механизмов. Распланируйте это до того, как решите сделать каркасный дом своими руками

Подготовительные работы

Это расчистка территории, подготовка площадки для фундамента и места хранения материалов, используемых в строительстве. Изучение проектной документации и ознакомление с вспомогательными видео курсами, находящимися и выложенными в сети интернет. Желательно ознакомится с несколькими примерами: в каждом случае есть свои особенности, и вы сможете подчеркнуть информацию.

Подготовка участка

Этот этап в каждом конкретном случае может быть разным по продолжительности и объемам работ, самое главное – результат, который должен быть в итоге этих действий. Должны быть включены геодезические мероприятия, чтобы иметь представление о качестве грунта, где он будет установлен. Очистка площадки и выравнивание грунта под дальнейшую установку основания.

Разметка перед постройкой здания

Здесь требуется выбрать начальную точку отсчета, от которой будет в дальнейшем по проекту произведена разметка, желательно выполнить привязку относительно уже имеющихся капитальных строений на участке (забора или бани). От этой операции зависит дальнейшее правильное зодчество.

Изготовление фундамента

Подойдет один из трех существующих типов применяемых вариантов, единственный момент может быть связан с грунтами на вашем участке, однако если проведены геодезические исследования, в их выводе представлены возможные ограничения, и уже исходя из них, вы сможете выбрать устанавливаемый тип основания.

Винтовой на сваях

Данный тип является самым недорогим и наиболее простым в самостоятельной установке. Процесс его монтажа заключается в размещении свай в грунт, на которые в итоге будут в дальнейшем устанавливаться брусья, создавая опорный периметр. Этот вид не подходит в каменистой земле, так как устройство винтов будет невозможно, а итоговая конструкция не станет устойчивой, это пагубно отразится на последующих операциях в целом.

Поверхностный ленточный неглубокого заложения

Данный тип позволяет делать бетонные полы, расходы на него невелики, но к нему предъявляются повышенные требования к технологии его заливки. Использование его в болотистых грунтах и с близким заложением грунтовых вод не желательно. Время, необходимое на установку такого фундамента, зависит от температуры окружающей среды и применяемого типа бетона. Существуют две стадии после заливки в опалубку бетона: схватывание (до 24 часов), затвердевание (от 7 до 28 дней). Опалубку не рекомендуется снимать раньше чем через 7 дней с момента заливки.

Плитный

Этот вид заливается бетоном, и в итоге представляет цельную плиту на всей площади, это значительно усиливает конструкцию, строение становится более устойчивым и долговечным, важно при самостоятельной заливке выдержать технологию, чтобы итоговая плита не дала трещины и не раскололась. После заливки существует необходимость на время законсервировать плиту до момента полного твердения бетона, для этого применяется гидроизоляция с помощью битумных материалов.

Обвязка фундамента

Это очень важный момент, применяется толстый брус 15х15 см или больше, выбор зависит, чтобы избежать возможных провисов, а также требованиями сделать конструкцию жесткой, так же стоит учесть, что это будет опорой для пола.

  • Брусья разносятся по периметру строящегося объекта, в этом процессе производим разметку и укладываем гидроизоляцию.
  • Производим стыковку на свае.
  • В итоге они состыкуется внахлест, образуя замок, аналогичные операции выполняют и с углами дома.
  • Закрепляем специальными болтами, а выпирающие части утапливаем друг в друге, помимо этого сочленяя гвоздями.
  • В дальнейшем после создания периметра, выполняем обвязку фундамента там, где будут находиться внутренние стены. Рекомендуется для усиления конструкции использовать уголки.

Каркас

Этот этап работ заключается в укладке лаг между опорами согласно конструкторской документации и последующим утеплением с помощью утеплителей из негорючей минеральной ваты, устанавливается зазор, чтобы он соответствовал большему расстоянию между лагами. Закрепляем лаги с расходных материалов, причем укладываем их на 50 мм ниже обвязки периметра, чтобы обшить сверху еще доской, что полностью исключит любые возможные дыры, а также придаст еще большую жесткость полу.

Установка пола самостоятельно

Устройство пола самостоятельно не требует каких-то специфических знаний, самое главное соблюдать технологию, а опыт приходит к человеку достаточно быстро тем более, когда он делает эту работу для себя и своей семьи.

Монтаж пола из бетона

Бетонируемый пол можно установить, на плиточный либо ленточный фундамент. В первом случае саму плиту можно применять как основу. Во втором его изготовления производится из облегченных бетонов (они считаются более легкими по отношению к обычному бетону).

Монтаж деревянного пола

Деревянный пол относительно легко собирается, конечно, он уступает в прочности бетонным, но имеет большую теплостойкость, что существенно сказывается, на утепление постройки. Еще одним аспектом, который стоит учитывать, что такие покрытия не желательно их применять в постройках, с большими весовыми и динамическими нагрузками. Он идеально подходит для частного жилого строительства.

Гидроизоляция и утепление пола своими руками

С нижней части лаг сплошняком бьется доска нижней части обвязки по всей площади. Далее производится монтаж гидроизоляционной мембраны сверху, которой и закладывается утеплитель по проекту обычно внахлест, чтобы не оставалось свободных стыков. На плиты устанавливается специальная пароизоляция, обеспечивающая защиту утеплителя. А поверх сшивается фанерой либо досками.

Как сделать стены каркасного дома своими руками

Требуется монтировать остов из доски, в углах рекомендуется не использовать брус, это в итоге затруднит общую сборку, а эффект жесткости станет нивелирован особенностями конструкции. Собирать требуется уже на собранном черновом напольном покрытии. Требуется четкое следование проектной документации, чтобы в итоге мы могли гарантированно собрать строение.

Сборка стен каркасного дома своими руками. Окна и двери

Правильная разметка залог успешной установки. В процессе необходимо:

  • Исходить из заданной высоты потолка
  • Сколачиваемые стойки делаются меньше чем размер утеплителя
  • Разметка осуществляется между верхней и нижней досками, учитывая, что каждый блок меньше на размер толщины стены относительно пола.
  • При самостоятельной сборке учитывайте вес конструкции, чтобы можно было самостоятельно ее смонтировать, не вызывая дополнительных рабочих.
  • Для жесткости между стойками устанавливаются перемычки.
  • По проекту устанавливаем оконные проемы, не забывая о дверных проемах.

Установка стен на места

Всё выставляется и фиксируется к полу не капитальным способом, только после полной сборки элементов производится жесткое закрепление конструкций. При работах не стоит сразу производить окончательное крепление, потому что сборки не имеют правильную геометрию, и поэтому их нужно подгонять и выравнивать, используя уровни для определения их перпендикулярности или параллельности относительно земли или других элементов.

Верхняя обвязка и усиление конструкции

Необходимо выполнить верхнюю обвязку, она требуется для крепкой связи углов и внутренних стен, усиление производится путем обивки фанерой либо древесными плитами, с одной стороны до момента утепления каркаса. Эта операция не что иное, как зеркальное отображение нижней обвязки, ее требуется проводить очень внимательно, от этого зависит правильная итоговая геометрия первого этажа. При соблюдении технологии мы в конце будем иметь устойчивый скелет строящегося жилья.

Внутренние перегородки

Внутри стены устанавливаются для придания планировки дому, а также звукоизоляции, их монтируют без специальной изоляции, за исключением ванной комнаты и если в проекте предусмотрена сауна, с возможной повышенной влажностью в отдельном помещении. Естественно, они также несут общую весовую нагрузку и являются дополнительным стабилизирующим элементом важным для устойчивости общей конструкции жилья.

Крыша дома

Выполнение имеет меньшую трудоемкость чем на каменных строениях, можно собрать по видео инструкции, либо доверить это дело специалистам, оба варианта доступны и как правило желательно монтаж рассчитать так, что избежать дождливой погоды. Покрытие может быть разнообразным, от соломы до современной черепицы, самое главное правильно выполнить все работы связанные с гидроизоляцией, чтобы атмосферные осадки не могли попадать внутрь из-за ошибок при возведении.

Утепление

Ему подлежит все. Пол мы уже обработали в процессе сборки, далее идут стены, используя специальную изоляцию не допуская попадания влажности в процессе работ. По окончанию обиваем со второй стороны, тем самым закрывая утеплитель. Завершающий этап это крыша, он выполняется изнутри, когда видимая часть снаружи уже смонтирована.

Основные преимущества каркасных домов

  • Невысокая цена по сравнению с каменными
  • Быстрая сборка в течение одного сезона
  • Эксплуатационные качества, не уступающие постройкам из камня
  • Возможность монтажа без создания серьезного фундамента
  • Возможность постройки собственными силами без привлечения специальной подъемной техники, при задействовании минимального количества строителей.

В статье мы дали советы строительства каркасного дома с нуля своими руками, чтобы построить его самостоятельно, на фото и видео Вы можете найти наглядные примеры.

Как сделать фундамент под каркасный дом

Каркасный дом – легкое сооружение, которое возводят на всех видах фундаментов. Главное сделать его качественно, а значит, он должен быть построен правильно, с учетом всех требований. Можно пойти двумя путями: заказать бурение скважины для взятия грунта, сдать его на анализ в лабораторию, после чего, на основании полученных данных, инженер произведет расчеты. Это даст гарантию на долгие годы благополучной эксплуатации основания, но и стоит недешево. Второй метод строительства фундамента под каркасный дом применяется большинством самозастройщиков –  он основывается на опыте соседей и на собственных знаниях. Именно о том, как выполнить все работы самостоятельно и пойдет речь в статье.

Содержание:

  1. Какой фундамент лучше под каркасный дом
  2. Ленточный фундамент под каркасный дом
  3. Свайно-винтовой фундамент под каркасный дом
  4. Столбчатый фундамент под каркасный дом
  5. Монолитный плитный фундамент



Какой фундамент лучше под каркасный дом



Выбор фундамента под строительство дома – важный и ответственный шаг. Для тяжелых кирпичных, каменных или монолитных зданий он может составлять почти 20% всей стоимости дома. Но для легких каркасных и деревянных домов цена фундамента существенно ниже. Так как найти золотую середину, и сделать надежное, прочное, но недорогое основание?

Выбор того или иного типа фундамента под каркасный дом зависит от ряда факторов:

  • характеристика грунта на месте строительства;
  • наличие подвального помещения;
  • конечный вес дома, который зависит от его площади и материала, из которого он будет возводиться;
  • близость грунтовых вод и уровень промерзания грунта.



Определение характеристики грунта



Вначале надо определиться с типом грунта на строительной площадке. Если финансы позволяют, то заказываются геологические изыскания.

Еще один способ - это самостоятельное определение уровня грунтовых вод и состава почвы. Для этого выкапывается яма, примерно 1,5 метра глубиной, и изучается срез грунта:

  • песчано-каменистые, скальные или гравийные грунты без содержания глины, а также крупнопесчаные  без включений – что является наилучшим вариант. Они не удерживают влагу и не вспучиваются при промерзании.
  • пылевые и мелкозернистые пески – называются пучинистыми грунтами, это наименее благоприятный вариант для строительства фундамента;
  • глинистые грунты с близко расположенными грунтовыми водами вспучиваются при промерзании.

После определения грунта, можно правильно подобрать тип фундамента под свой дом.



Основные нюансы:

  • срок службы фундамента должен быть равен сроку службы самого дома. Так, для каркасного или деревянного строения нет необходимости делать железобетонный ленточный фундамент;
  • при наличии на участке высоко расположенных грунтовых вод нет смысла оборудовать подвальное помещение. Несмотря на тип фундамента и качество гидроизоляции, в нем постоянно будет сохраняться высокая влажность;
  • если строительство каркасного дома планируется на плывучих и насыпных грунтах, то лучшим вариантом считается возведение монолитной фундаментной плиты, которая обеспечит пространственную жесткость;
  • сэкономить бюджет позволит мелкозаглубленный фундамент под каркасный дом или различные виды фундаментов на песчаных подушках.



Принимая во внимание все вышесказанное, и учитывая легкость конструкции каркасного дома, становится ясно, что для его строительства подойдут все виды недорогих и простых в исполнении фундаментов. Подробнее о каждой конструкции и поэтапном строительстве рассказано ниже.





Ленточный фундамент под каркасный дом

Ленточный фундамент наиболее популярен при строительстве малоэтажных домов. Связано это с невысокой ценой и простотой в возведении. Довольно часто его усиливают с помощью свай, в этом случае он называется свайно-ленточный.

Устройство ленточного фундамента под каркасный дом  своими руками потребует грамотного исполнения, ведь любая неточность и ошибка повлечет за собой серьезные последствия.

Делают его чаще всего в тех случаях, когда планируется подвальное помещение или утепленное подполье. Мелкозаглубленный фундамент оптимален на непучинистых грунтах, но с глубоким уровнем промерзания придется либо копать более глубокую траншею, либо усиливать его сваями, закрученными ниже уровня промерзания.

Вначале на участке наносится разметка, которая соответствует расположению фасадов и несущих стен. В нужных местах вбиваются колышки, а между ними натягивается прочная веревка. Для обозначения ширины стен, параллельно натягивается второй ряд веревок (ширина фундамента должна быть минимум на 10 см шире несущих стен дома).

По готовой разметке роется траншея глубиной 50-60 см, а для свай бурятся скважины ниже уровня промерзания грунта на 20 см. После чего насыпается песчаная подушка и проливается водой.

На следующем этапе начинается монтаж опалубки. Но перед  ее устройством, на боковые стороны траншеи, укладывается гидроизоляционный рулонный материал. Поверх него сооружается опалубка из обрезных досок толщиной 5 см. Все доски должны располагаться вертикально и возвышаться над уровнем земли не менее чем на 30 см.

В конструкцию помещается арматура из проволоки диаметром 10-16мм. Между собой она соединяется вязальной проволокой или сваркой. Связать ее можно своими руками при помощи пассатижей. Это довольно трудоемкая работа, которая займет много времени, сделать процесс более быстрым позволит использование автоматического пистолета.  С его помощью на соединение тратится 1-2 секунды.

Теперь начинается заливка бетоном. Для раствора используется цемент не ниже М500 с песком в пропорции  1:3. Часто смесь готовят самостоятельно в бетономешалке, но лучше купить готовую. Раствор заливается за один раз, а для его уплотнения необходимо воспользоваться специальным вибратором.

Если на нем будет строиться легкий каркасный дом, то снимать опалубку и приступать к дальнейшим строительным работам можно уже через  5-6 дней.



Свайно-винтовой фундамент под каркасный дом

В большинстве случаев фундамент на винтовых сваях для каркасного дома считается наиболее оптимальным вариантом. Его возводят на рыхлых и неустойчивых грунтов, на участках с сложным рельефом и близким залеганием грунтовых вод.

Основные достоинства фундамента из винтовых свай:

  • устанавливаются без спецтехники;
  • монтируются всего за 1 день;
  • хорошие показатели несущей способности;
  • устойчивы к промерзанию грунта и воздействию грунтовых вод;
  • большой выбор размеров и типов, что позволит подобрать оптимальный вариант;
  • невысокая цена;
  • возможность строительства в любое время года;
  • удобно при ремонте уже существующего фундамента.

К недостаткам следует отнести невозможность оборудования подвального помещения. Свайно-винтовой фундамент пригоден только для строительства легких домов или небольших пристроек.



Выбор и расчет количества винтовых свай



Сегодня на строительном рынке большое разнообразие типов и модификаций винтовых свай. Они могут иметь как различные антикоррозийные покрытия, так и различаться по размерам, но важно, чтобы они имели ровную конструкцию, а лопасти были правильной формы.

Определиться с выбором вам помогут данные таблицы.

Советы:

  • для получения правильных скважин бур должен находиться строго вертикально;
  • начинать и продолжать бурение до необходимой глубины нужно без применения ствола столба;
  • глинистую почву лучше всего бурить в сухую погоду.





Установка винтовых свай своими руками

Устанавливаются винтовые сваи двумя способами: вручную или с применением специальной техники. Второй способ применяется, когда необходимо завинтить сваи большого диаметра. А для небольшого и легкого дома можно установить их самостоятельно, но и в этом случае понадобится 2-3 крепких мужчин.

Они имеют специальную конструкцию, благодаря которой их возможно закрутить вручную. При таком способе установки, получается, более четко выставить горизонтальный уровень.

Для фундаментов используются стальные винтовые сваи с антикоррозийным покрытием длинной от 2,5 м. В грунт они заглубляются не менее чем на 1,5 м (в зависимости от региона и глубины промерзания грунта). Если в верхних слоях находится просадочный грунт, например торф, то сваю следует наращивать до необходимой глубины, чтобы заглубиться до твердых слоев.

Перед их монтажом делается разметка свайного поля фундамента и уже согласно плану закручиваются все сваи.

После того, как свая закручена, ее подрезают до нужной высоты и бетонируют ствол до уровня подрезки.

Сверху на ствол монтируется оголовок винтовой сваи, на который будет монтироваться обвязка. Высокая несущая способность винтовой сваи получается благодаря тому, что при ее заглублении грунт не только не рыхлится, но еще и дополнительно уплотняется лопастями. Когда фундамент из свай делается для временной постройки, их не следует бетонировать, тогда их можно легко выкрутить и использовать повторно.

Rак сделать фундамент под каркасный дом видео



Столбчатый фундамент под каркасный дом

Он представляет собой отдельно стоящих бетонных столбов. Они располагаются по периметру дома и по пересечения стен внутри него. Нижняя их часть называется основание, а верхняя - оголовком. Важно, чтобы оголовки находились в идеально ровной горизонтальной плоскости, ведь именно на них, в дальнейшем, устанавливается каркас дома. Их высота, зачастую ровна высоте пола первого этажа и составляет 50-60 см от уровня земли.

Часть столбов, которая находится под землей, обычно имеет круглое сечение, а надземная часть – квадратное или прямоугольное. Скважины для столбчатого фундамента бурятся обычным садовым буром, а вот обрешетку проще всего делать из обрезной доски. Диаметр скважин зависит от веса постройки, который в дальнейшем будет на нее оказывать давление, и дополнительного запаса прочности.

Площадь сваи совсем небольшая, поэтому она должна опираться на твердые слои почвы значительно ниже уровня промерзания. В среднем, глубина бурения составляет около 2-ух метров.

Надземную часть выполняют из армированного бетона, из кирпича и древесины.

Последний вариант самый ненадежный, даже при обработке дерева антисептиками и гидроизоляцией, прослужат такие столбы недолго. Складывать столб из кирпичей довольно трудоемкий процесс, наиболее оптимальным вариантом является заливка бетоном. Армированный бетон обеспечит наивысшую прочность на сжатие и на растяжении, что убережет его от деформации от воздействия сил морозного пучения. Приготовить раствор можно самостоятельно, но с использованием бетономешалки.

Сами столбы могут иметь не только постоянное цилиндрическое или прямоугольное сечение, но и переменное – расширяясь у основания.

Второй вид хоть и потребует  больших земельных работ, но благодаря увеличению площади опоры увеличит несущую способность всего фундамента. Кроме этого, увеличится и его устойчивость к пучению грунта.

Закладываются столбы такой формы двумя способами. В первом случае выкапывается яма прямоугольной или квадратной формы, по размеру больше будущего столба на 30-50 см. В нее устанавливается опалубка, которая задаст форму и армирующий каркас, после чего все заливается бетоном. Когда бетон затвердеет, опалубка снимается, и столб плотно закапывается.

С помощью этой технологии создаются бетонные столбы самых различных форм, но это довольно трудоемкий процесс который отнимет не только много времени, но и сил.

Второй способ – технология ТИСЭ, она была разработана специально для строительства столбчатого фундамента своими руками. Он подразумевает применение бура ТИСЭ-ф, которым бурятся скважины диаметром 20 см. В нижней части бур имеет уширение 40 или 60 см, которое и создает расширение у основания столба в виде полусферы.

Для равномерного распределения нагрузки на все столбы, и придания все конструкции целостности и жесткости, заливается ростверк. Чаще всего под него делают опалубку и заливают бетоном с использованием арматуры.

Для каркасного дома, в отделке которого не использовано тяжелых материалов, он не обязателен.

Основными достоинствами столбчатого фундамента является его невысокая цена и простота установки даже собственными силами.



Монолитный плитный фундамент

Это сплошная железобетонная монолитная плита, которая располагается под всей площадью дома. Он имеет наибольшие несущие способности среди всех видов фундаментов, благодаря чему способен обеспечить необходимую устойчивость тяжелого дома на пучинистых грунтах. Под их воздействием поднимается и опускается вся плита целиком, поэтому ее еще называют плавающей.

Толщина плиты от 10 см. Ее основу составляет тщательно утрамбованная песчано-гравийная подушка, на которую кладется слой гидроизоляции. Сверху ставится армирующий каркас, который состоит из двух арматурных сеток, жестко связанных между собой. Для монолитной плиты берется ребристая арматура диаметром от 12 до 16 мм – она обеспечит наилучшее сцепление с бетоном. Расстояние между прутками составляет  20-30 см. На примере шага в 30 см можно рассчитать необходимое количество арматуры: 1м2 арматурной сетки = 3 прутка по 1 метру вдоль + 3 прутка по 1 метру поперек = 6 метров верхний пояс жесткости, и столько же еще надо на нижний. В итоге на 1 м2 потребуется не менее 12 м арматуры, но обязательно покупать надо с запасом.

Помимо этого, на плиту потребуется намного больше бетонного раствора, чем на другие типы фундаментов, что делает ее одним из наиболее дорогих вариантом фундамента для каркасного дома.



Схема армирования монолитной плиты



Плита может быть не только гладкой, но и иметь ребра жесткости. Они располагаются на нижней стороне плиты и направлены вниз. Их наличие делает плиту максимально устойчивой к деформации и защищает ее от движения в горизонтальной плоскости. При этом ее верхняя сторона, которая является полом цокольного этажа, остается гладкой.

Для строительства каркасного дома и дома без подвального помещения монолитный плитный фундамент делается мелкозаглубленным.

Вначале снимается верхний плодородный слой почвы и на его место укладывается геоткань (мегаизолом).  После чего засыпается песчаная подушка, утрамбовывается виброплитой и поливается водой.

Поверх кладется еще один слой геоткани, а на него насыпается гравий и также утрамбовывается. По периметру плиты собирается опалубка и внутрь нее укладывается связанная арматура.

На данном этапе начинается заливка бетона высокого качества. Чтобы удалить все пузырьки воздуха, на протяжении всей заливки раствор уплотняют специальным вибратором по бетону.

Готовый фундамент оставляется до полного затвердевания на 2-3 недели, а по истечению срока демонтируется опалубка и он готов к дальнейшим строительным работам.

Для обеспечения устойчивости к морозному пучению,  грунт вокруг мелкозаглубленного фундамента необходимо хорошо утеплить.







Как построить А-образную раму

Одной из самых прочных конструкций является А-образная рама, каркас которой состоит просто из ряда треугольников. Основания треугольников - это балки, поддерживающие пол, а стороны - стропила, удерживающие совмещенные стены и крышу. Простота конструкции и сравнительно низкая стоимость делают его популярным выбором для загородных домиков или автономных домов. Его основой может служить любой стиль фундамента.

Планирование А-образной рамы

Самая распространенная форма - равносторонняя - балки и стропила одинаковой длины и расположены под углом 60 градусов друг к другу.Однако вы можете использовать разные углы для изменения формы (см. «Общие углы между перекрытиями и стропилами» ниже). А-образную раму можно построить практически любого размера, просто варьируя количество треугольников и их размеры, но кабина со спальным чердаком должна иметь стропила длиной не менее 20 футов, чтобы обеспечить достаточное пространство для головы на обоих этажах. Для небольшой конструкции, подобной описанной здесь, три человека могут поднять собранные треугольники на место без помощи специального оборудования. Конструкция со стропилами более 24 футов может оказаться слишком громоздкой для команды любителей.Обрамляйте двери и окна в торцевых стенах. Для большой А-образной рамы запланируйте много окон, чтобы интерьер не был слишком темным.

Инструменты для А-образной рамы

  • Отвертка
  • Циркулярная пила
  • Хомуты С-образные
  • Электродрель
  • Молот
  • Уровень плотника
  • Плотницкая площадь
  • Отвес
  • Гаечный ключ
  • Сабельная пила

Материалы А-образной рамы

  • 1 на 2, 2 на 4
  • 2 на 6, 2 на 8
  • Обработанные давлением 2 на 6, 2 на 10, 4 на 4
  • Фанера для наружных работ (3/4 дюйма)
  • Клей для дерева
  • Обычные гвозди (2 дюйма, 2 1/2 дюйма, 3 1/2 дюйма)
  • Гвозди обычные оцинкованные (2 1/2 дюйма, 3 дюйма, 3 1/2 дюйма)
  • Гвозди с круглой головкой (2 1/2 дюйма)
  • Шурупы для дерева (1 3/4 дюйма No.8)
  • Кровельные материалы
  • Болты с квадратным подголовком (5/8 дюйма на 6 дюймов; 1/2 дюйма на 4 дюйма, 6 дюймов)
  • Стяжные винты (1/2 дюйма на 4 дюйма)
  • Анкеры и гвозди универсальные и обрамляющие
  • Лестница деревянная
  • Бетонная смесь

Анатомия А-образной рамы

Эта равносторонняя А-образная рама с шириной 20 футов с каждой стороны опирается на тройные балки размером 2 на 10, обработанные давлением, поддерживаемые опорами из кирпичных блоков. Треугольники, расположенные на расстоянии 24 дюймов друг от друга, образованы стропилами 2 на 8, соединенными в вершинах фанерными косынками и зажатыми внизу парами обработанных давлением балок 2 на 6.(Для кабины большего размера, чем эта конструкция, потребуется брус для каркаса соответственно большего размера.) На торцевых стенах и под спальным чердаком между стропилами крепятся горизонтальные воротниковые балки размером 2 на 6. Стропила торцевых стен удвоены, чтобы обеспечить ровную поверхность для крепления гвоздей для внешней обшивки. Спальный чердак, к которому ведет лестница, обрамлен перилами, прикрепленными к столбам и стропилам. Коленные перегородки по бокам кабины обеспечивают скрытые места для хранения вещей. Палуба опирается на балки размером 2 на 6, расстояние между которыми составляет 16 дюймов.Столбы для перил крепятся к балкам настила. Лестница установлена ​​на бетонных основаниях и крепится к настилу металлическими анкерами. Вся открытая древесина - это пиломатериалы, обработанные под давлением. Показана кровля из битумной черепицы.

Обычный угол между перекрытиями

(Длина стропил, длина балки, угол балки / балки, угол балки / стропила)


16 футов, 12 футов, 68 градусов, 22 градусов
16 футов, 14 футов, 64,1 градуса, 26 градусов
16 футов, 16 футов, 60 градусов, 30 градусов
20 футов, 12 футов, 72.5 градусов, 17,5 градусов
20 футов, 14 футов, 69,5 градусов, 20,5 градусов
20 футов, 16 футов, 66,4 градусов, 23,6 градусов
20 футов, 20 футов, 60 градусов, 30 градусов

Резка А-образных балок и стропил

  1. Чтобы быстро разрезать балки и стропила, сделайте приспособление для каждого разрезаемого угла.
  2. Отметьте обрезную доску под углом балок или стропил и положите ее на рабочую поверхность.
  3. Поместите по 2 на 4 с каждой стороны доски и закрепите их винтами.
  4. Совместите 1 на 2 с меткой и прикрутите его к 2 на 4 в качестве направляющей для резки.
  5. Проведите циркулярной пилой по направляющей, прорезав все три доски.
  6. Снимите обрезную доску и замените ее балкой или стропильной балкой с размеченной длиной.
  7. Совместите метку с пропилом и обрежьте доску.
  8. Обрежьте другой конец так, чтобы оба среза были под углом к ​​середине.

Сборка треугольников А-образной рамы

  1. Зажмите концы двух балок вокруг основания стропила, совместив концы и края досок, и просверлите отверстие диаметром 5/8 дюйма в трех слоях.
  2. Скрепите доски вместе с помощью болта с квадратным подголовком 5/8 на 6 дюймов, шайбы и гайки.
  3. Таким же образом прикрепите противоположные концы балок к основанию другого стропила.
  4. Из 3/4-дюймовой фанеры для наружных работ вырежьте две треугольные косынки под тем же углом, что и у А-образной рамы.
  5. Соедините верхние концы стропил вместе и закрепите косынки с каждой стороны шва с помощью столярного клея и 1 3/4 дюйма шурупов № 8.
  6. Добавьте второй болт с квадратным подголовком к каждому стыку балки и стропила.
  7. Соберите оставшиеся треугольники таким же образом, но прикрепите косынки только к одной стороне каждого торцевого треугольника.
  8. Оставляя высоту не менее 7 футов, отметьте оба стропила каждого треугольника на торцевых стенах и под чердаком для балок воротника. Для каждого треугольника вырежьте две опорные балки, чтобы они поместились между внешними краями стропил, а затем закрепите их болтами, как вы делали балки.
  9. Отрежьте распорки 1 на 2 по ширине балки и закрепите их 2-дюймовыми общими гвоздями между всеми парами балок и балок воротника с интервалом в 2 фута.
  10. Удвойте стропила концевых треугольников: отрежьте четыре куска стропильной доски - две для размещения между балками и воротником и две между балками и пиками стропил - и прибейте их к внешней стороне стропил гвоздями 2 1/2 дюйма. .

Возведение треугольников А-образной рамы

  1. Отметьте места треугольников на балках с интервалом в 2 фута.
  2. Струпья от гвоздей - 1 фут длиной 2 на 4 - на внутренней стороне внешних балок с каждой стороны меток для переднего торцевого треугольника.
  3. С помощью пары помощников поднимите и поместите концевой треугольник на балке между струпьями.
  4. Прикрепите треугольник по вертикали и скрепите его двумя гвоздями размером 2 на 4, прибитыми по диагонали между стропилами и внешними балками, чтобы верх каждой распорки находился на расстоянии не менее 4 1/2 футов от основания стропил.
  5. Поместите и прикрепите оставшиеся треугольники таким же образом, закрепив их гвоздями 1 на 2 с каждой стороны соседнего треугольника.
  6. Когда все треугольники закреплены, удалите корки и прикрепите треугольники к балкам, установив универсальный каркасный анкер с каждой стороны каждой балки.В районе с сильным ветром используйте ураганные стяжки. Прибейте нижние уголки треугольников к балкам.
  7. Обшить внешнюю часть каркаса, укладывая настил для встряхивания, или панели 4 на 8 из 5/8-дюймовой фанеры для наружных работ для металлической кровли или битумной черепицы. Работайте снизу вверх, закрепляя оболочку общими гвоздями на 2 1/2 дюйма. Оставьте зазор 1/8 дюйма вокруг панелей и расположите стыки в шахматном порядке. После того, как вы уложите нижний ряд панелей, снимите распорку.
  8. Покройте пол фанерой.

Последние штрихи

Если А-образная рама включает чердак, обеспечьте его лестницей или лестницей и прочными перилами. Положите колоду, если вы ее строите, на тот же фундамент, что и основная конструкция, и окружите ее перилами. Купите палубные лестницы в строительном центре или соорудите их на месте. При строительстве установите изоляцию между балками пола, стропилами и стойками торцевых стен.


Перепечатано с разрешения Cabins & Cottages , опубликовано Fox Chapel Publishing, 2011.


Первоначально опубликовано: 25 ноября 2011 г.

Лучшие домовые компании с А-образной рамой

Благодаря своей деревенской привлекательности и достойному Instagram внешнему виду дома с А-образной рамой в последние годы значительно вернулись. А для тех, кто предпочел бы строить с нуля, чем обновлять продуманную модель 1970-х, эти компании нового поколения с А-образной рамой предлагают гибкие плоские комплекты с предварительно вырезанными и просверленными строительными материалами, готовыми к сборке из коробки.

Читайте о четырех компаниях по производству комплектов для дома, которые возвращают к жизни архитектурную икону различными способами - от крошечных домиков, которые можно построить самостоятельно менее чем за неделю, до массивных А-образных рам со встроенными гаражами на две машины.

AvrameUSA

На фото Avrame Duo 100, построенный в Южной Эстонии. Комплекты Avrame EU по умолчанию поставляются с окрашенной внешней облицовкой из сосны, а комплекты для США - с фиброцементной облицовкой. Клиенты также могут выбрать другую внешнюю отделку.

Продав свой «обычный» дом, чтобы построить автономную А-образную раму в Эстонии, Индрек Кулдкепп был настолько впечатлен долговечностью и рентабельностью домов, что в 2016 году запустил свою домашнюю компанию Avrame, производящую комплекты А-образной рамы. С тех пор Avrame отгрузил более 40 домов по всему миру - от Азорских островов до Южной Кореи - а в 2018 году компания открыла филиал в США в ответ на американский спрос.

AvrameUSA производит и поставляет комплекты из Солт-Лейк-Сити, штат Юта.Как и его эстонский аналог, AvrameUSA гордится своими гибкими возможностями - фирма не только предлагает 12 настраиваемых строительных комплектов с А-образной рамой, начиная от небольших складских навесов до многоквартирных домов, но и у клиентов есть возможность приобрести дополнительные элементы оболочки, внешняя отделка и внутренняя отделка для их базовых структурных комплектов. Каждый комплект подразделяется на одну из трех серий (Solo, Duo и Trio), которые различаются в зависимости от размеров ферм - от 14-футовой треугольной стропильной системы Solo до 30-футовой треугольной стропильной системы Trio.

Этот Trio 75 был построен в Южной Корее и занимает площадь около 900 квадратных футов.

Цены варьируются от 8 250 долларов за структурный комплект Solo 57 площадью 140 квадратных футов до почти 100 000 долларов за полностью укомплектованный Trio 150 площадью 1600 квадратных футов, включая структурные, внешние и внутренние элементы. Самые маленькие дома из комплекта Avrame могут быть завершены всего за две недели, в то время как большие Trios обычно занимают от трех до четырех месяцев.

Во всех компонентах ферм в наборах AvrameUSA используется клееный брус для достижения высоких снегозадежных, ветровых и сейсмических характеристик.Конструкция с А-образной рамой может соответствовать требованиям по нагрузке более чем в 94% юрисдикций США.

Поскольку комплекты AvrameUSA разработаны в соответствии с федеральными строительными нормами и большинством местных норм, клиентам не нужно нанимать архитектора для утверждения плана. В базовую цену также входят структурные мокрые штампы AvrameUSA и бесплатный обзор местных контрольных списков разрешений. Доставка в континентальной части США обычно занимает менее пяти дней, а производство оценивается в шесть-восемь недель после утверждения разрешения.

Den

В домиках «Сделай сам» Den могут разместиться кровать размера «king-size», «queen-size» или две односпальные кровати.

Den недавно выпустила комплект для самостоятельной сборки кабины с А-образной рамой, который может быть собран двумя строителями всего за пару дней. Основатели Майк Романович и Лиззи Кардон разработали набор компонентов, которые точно фрезеруются на станках с ЧПУ, а затем упаковываются в плоскую форму для отправки. Все пиломатериалы предварительно просверлены, а в комплект стоимостью 21 000 долларов также входят все болты и винты, необходимые для быстрой сборки.

А-образная рама отличается минималистичным интерьером, отделанным деревом, металлической крышей и большой остекленной секцией, которая заполняет салон дневным светом.План этажа площадью 115 квадратных футов может вместить кровать размера «king-size», «queen-size» или две односпальные кровати, а кабина изолирована для использования в течение четырех сезонов, хотя покупатели могут также приобрести дополнительные пакеты с пропаном, изоляцией и солнечной энергией.

Конструкция площадью 115 квадратных футов упакована в плоском виде для транспортировки и может быть собрана за пару дней двумя строителями.

Визуализация стандартного Айфрайма площадью 1 943 квадратных фута, который включает в себя три большие площадки для прохода и нестандартные окна. Айфрайм также предлагает архитектурные услуги по изменению дизайна.

Вдохновленный домом, построенным его дедом в 1970-х годах, Бренд Винни из Everywhere Co. в июне 2018 года запустил Ayfraym, строительный комплект для трехкомнатной и двух ванных A-образной рамы. Процесс строительства начинается с покупки Ayfraym планы стоимостью 295 долларов, после чего клиенты могут самостоятельно построить или приобрести полный комплект, который включает инженерную поддержку Ayfraym за 1495 долларов и все материалы, включая каркас, внешнюю / внутреннюю отделку, бытовую технику Summit, осветительные приборы и многое другое - за дополнительные 169000 долларов .Срок доставки в настоящее время составляет два-три месяца.

Учитывая большой размер Айфрайма - 1 943 квадратных фута, компания требует, чтобы заказчики наняли лицензированного генерального подрядчика для строительства, что, по оценкам, займет от трех до четырех месяцев. Этим летом компания также планирует выпустить две новые модели с А-образной рамой: Ayfraym Tiny площадью 825 квадратных футов (с материальными затратами 129 000 долларов) и Ayfraym Plus площадью 2436 квадратных футов (с материальными затратами 199 000 долларов). Предварительные заказы планов на эти модели в настоящее время оцениваются в 295 долларов.

Внутренний рендеринг Айфрайма, в котором с тремя спальнями могут разместиться до восьми человек. В наборах используются пиломатериалы Boise Cascade, сертифицированные FSC.

Ожидается, что в ближайшие месяцы будут завершены первые проекты А-образной рамы, построенные с использованием планов Айфрайм - с использованием местных материалов и рабочей силы. Компания Everywhere Co. также планирует построить демонстрационные модели Ayfraym в Everywhere Ranch, районе площадью 1100 акров, который компания совместно развивает в Индианоле, штат Юта.

The Backcountry Hut Company

System00 имеет размеры 10 x 10 футов и 16 футов в высоту.Комплект не настраивается.

Основанная в 2015 году Уилсоном Эдгаром и Майклом Леки, компания Backcountry Hut Company (BHC), расположенная на острове Ванкувер, является поставщиком современного оборудования для салонов, который недавно добавил в свой модельный ряд минималистскую А-образную раму, получившую название System00. System00 по цене 29 500 канадских долларов (около 21 435 долларов США) является самым маленьким из вариантов кабины BHC, площадью всего 107 квадратных футов, и предназначен для самостоятельной сборки. По оценкам компании, команда из четырех-пяти человек может завершить сборку менее чем за неделю.

В дополнение к сборочным чертежам и руководству по сборке, плоский комплект System00 включает в себя структурные элементы из клееного бруса, настил из пихты Дугласа, неизолированные панели пола, наружную бумагу и ленту SIGA, гофрированную металлическую крышу и гидроизоляцию, металлическую решетчатую решетку на передней панели. , а также пакет окон и дверей Loewen с двойным остеклением. Как и две другие модели BHC, System00 не имеет внутренней отделки.

Вся древесина, используемая в наборах BHC, поступает от канадских поставщиков, которые следуют практике устойчивого лесопользования.

Поскольку System00 только что был запущен в начале этого года, BHC сообщает об ограниченных возможностях для принятия дополнительных заказов этим летом и рассматривает возможность представления прототипа на торговых выставках в следующем году. BHC отправляет в США и Канаду с текущим расчетным сроком доставки и производства от двух до трех месяцев.

Ссылки по теме:

20 домов с А-образной рамой, которые мы любим

10 современных сборных домов стоимостью менее 100000 долларов

Проблемы дома с А-образным каркасом | Вот привлекательный дом в форме буквы А на горе.Пустынный остров, штат Мэн. Вы можете не осознавать проблемы, которые возникают в таком доме, потому что вы загипнотизированы тем, насколько он необычен. При строительстве дома с А-образной рамой вам понадобятся некоторые основы конструкции крыши. (C) Авторские права 2021 Тим Картер

Проблемы дома с А-образной рамой - их может быть много

ВОПРОС №1: Мне нужно ваше честное мнение, Тим. Мне всегда нравились каркасные дома, и я думаю, что хочу построить такой. Я провел множество исследований этих необычных домов и убежден, что это правильное решение.Я хочу, чтобы вы были адвокатом дьявола и постарались выявить любые недостатки в моем мышлении, прежде чем я возьму на себя это крупное финансовое обязательство. Не стесняйтесь делиться любыми плюсами и минусами. Лесли С., Силвер-Спринг, Мэриленд

Вы когда-нибудь сталкивались с таким решением, как Лесли? Когда речь идет о крупных покупках, довольно легко позволить эмоциям управлять днем. Обычно хорошая идея - получить много отзывов как от друзей, так и от профессионалов.

В этом случае Лесли должна поговорить с ведущим агентом по недвижимости в районе, где она планирует построить дом в форме буквы А.Она может обнаружить, что А-образная рама имеет очень ограниченную привлекательность, что напрямую влияет на стоимость дома при перепродаже.

НАЖМИТЕ или НАЖМИТЕ ЗДЕСЬ, чтобы получить БЕСПЛАТНЫЕ СТАВКИ от местных строителей, которые могут построить ваш дом с А-образной рамой.

Стоит ли арендовать А-образную раму перед покупкой?

Первая мысль, которая пришла мне в голову, когда я прочитал вопрос Лесли, была: «Вы когда-нибудь оставались на неделю в доме с треугольной рамкой?» Месяц было бы еще лучше, но это может быть проблематично для человека, у которого мало свободного времени на отпуск.

Интернет позволяет легко найти любое количество домов с А-образной рамой, которые вы можете арендовать. Я бы, наверное, остановился в двух или трех разных, чтобы посмотреть, как они действительно работают изо дня в день.

Каковы основные проблемы дома с А-образной рамой?

На мой взгляд, вот пять основных проблем:

  • Значительное увеличение количества тепла летом, если большие окна выходят на юг (при условии, что вы находитесь в Северном полушарии)
  • Отсутствие большого количества вертикальных стен для развешивания вещей
  • трудно заменить крышу - требуется стадия
  • акустические проблемы с отражением звука от твердых поверхностей стен
  • Потери энергии через огромные оконные стены

Функционируют ли дома с А-образной рамой?

Я считаю, что дом должен быть функциональным, прежде чем вы задумаетесь о его форме.Это борьба в архитектуре, где форма и функция имеют тенденцию взаимодействовать друг с другом. Как строитель я могу взять практически любой план этажа, а затем придать ему внешний вид современной, викторианской, тосканской виллы и т. Д.

Насколько прочны дома с А-образной рамой?

Дома с А-образной рамой очень прочные, потому что они имеют базовую геометрическую форму, которую использует Мать-природа.

С точки зрения строительства, дома с А-образной рамой представляют собой простые треугольники. Треугольники, пожалуй, самая прочная из всех вещей, которые вы можете построить, если все связи между тремя сторонами спроектированы.В огромных мостах используются треугольники. Натяжные тросы или стальные балки образуют треугольники в больших открытых стальных зданиях, чтобы они не обрушились во время урагана.

Как минимизировать внешнее обслуживание?

Если вы выберете прочный кровельный материал, такой как сталь или кровельная черепица из первичного полимера, вы можете получить минимальное внешнее обслуживание, поскольку две из четырех стен также являются крышей. Это большой плюс моей книги.

Есть ли у домов с А-образной рамой открытые планы этажей?

Многие дома с А-образной рамой имеют открытую планировку.Я был бы уверен, что эта концепция вам подходит. А как насчет посещения гостей? Обеспечит ли А-образная рамка достаточную конфиденциальность, чтобы социальная ткань не начала разрушаться в считанные часы или дни?

Как повесить предметы на наклонные стены?

Как бы глупо это ни звучало, вы даже должны рассматривать произведения искусства и другие настенные предметы, которые вы могли бы принять как должное. Да, вы можете вешать картины и произведения искусства на наклонные стены, но убедитесь, что вы не против, как они могут выглядеть.

Стоит ли надеяться, что мне понравится дом в форме буквы А?

Мой последний совет - основывать окончательное решение на холодных неопровержимых фактах.Не надейтесь, что с А-образной рамой получится. Вы надеетесь на то, что не можете контролировать. Вы можете протестировать в прямом эфире в А-образной рамке, чтобы увидеть, действительно ли вам нравятся повседневные встречи с наклонными стенами под большим углом.

Колонна 1301 А

Прохладный план крошечных домов с А-образной рамой (плюс крошечные домики и навесы)

Нет ничего лучше, чем выбрать и создать собственное пространство. Когда вы просматриваете доступные планы крошечного дома с А-образной рамой своей мечты, некоторые планы кажутся почти идеальными.Однако все мы знаем, что если вы строите дом со своим партнером, вам нужно будет внести изменения сразу или, по крайней мере, быть уверенным, что эти изменения можно легко внести в процессе строительства.

К счастью, большинство планов небольших домов с А-образной рамой очень просты. Каюты с А-образной рамой - прекрасный образец американской архитектуры, и у них есть несколько преимуществ перед более распространенными традиционными типами домов. Мы подробно рассмотрим некоторые из этих преимуществ в конце этой публикации.

Если вы ищете уникальную планировку, которая максимизирует естественное освещение и предлагает великолепные виды из вашей собственности, то дом в форме буквы А может быть хорошим выбором.

Но легко ли построить эти кабины с А-образной рамой?

Да, они есть! Одна из причин, по которой людям нравятся планы дома с А-образной рамой, заключается в том, что они легко масштабируются, что означает, что их размер можно легко регулировать в соответствии с потребностями каждого владельца, а также их легко расширить позже. Меньшее количество стен означает, что конструкция может двигаться быстрее. и, в некоторых случаях, средние и маленькие дома с А-образной рамой могут даже стоить меньше , чтобы построить .

Шесть из этих маленьких и крохотных домов с А-образным каркасом созданы группой профессиональных архитекторов и дизайнеров - «Дом в стиле пин-ап» , расположенной в ЕС. Все сметы строительства основаны на фактических затратах на строительство .

1. Современный А-образный домик «Ребекка»

Стоимость постройки своими руками $ 57 000

Общая: 971 кв. Футов
Лофт: 304 кв. Фута
Крыльцо: 126 кв. Футов

Этот дом с 3 спальнями в форме буквы А (900+ квадратных футов) выглядит действительно круто с его уникальной крытой перголой террасой на втором этаже.Это так практично? Вероятно, не так много, но это определенно придает этой А-образной рамке характер. На первом этаже есть довольно просторное для этого плана фойе с местом для хранения одежды и обуви. Для более теплого климата было бы не важно иметь его как отдельную комнату.

Первое впечатление от визуализации интерьера - отсутствие естественного света. Небольшие треугольные окна, безусловно, симпатичны, но больше подходят для второго этажа. И кухня, и гостиная выиграют от гораздо более широких окон.

На втором этаже две симметричные спальни одинаковых размеров. По крайней мере, одно из них можно расширить, перейдя на террасу, которая слишком узкая для общественных собраний или других мероприятий.

Rebecca - один из новейших проектов домов с А-образной рамой, созданный для более холодных регионов ЕС и США.

Подробная информация о А-образном доме «Ребекка» здесь.

2. Проекты крошечного дома в форме буквы А «Долорес»

Стоимость сборки своими руками $ 7 400

Общая: 183 кв.футов
Лофт: 41 кв. фут
Крыльцо: 51 кв. фут

Кому не нравятся милые и крошечные А-образные оправы, подобные приведенной ниже? Построение собственной крошечной кабины с А-образной рамой - полезный навык, но он также может быть очень интересным. Вот почему этот самый набор планов находится на вершине списка бестселлеров с А-образной рамой .

Чрезвычайно доступный и эстетически великолепный, этот набор крошечных планов кабины с А-образной рамой приглашает вас, наконец, встать с дивана и построить что-то практичное, что вам и вашей семье будет нравиться долгие годы.

План этажа настолько прост, что не требует пояснений. Единственное, что приходит в голову, - это надвинуть крышу над крыльцом на 1-2 фута на тот случай, если вы захотите посидеть там во время дождя или уйти в тень в жаркий солнечный день. Если вы планируете получить дополнительную защиту от непогоды, это не приведет к сокращению вашего бюджета.

Возможно, другой вариант - иметь дополнительное окно с одной из сторон крыши. Больше естественного света никогда не помешает, а зимой комната будет выглядеть менее мрачной.

Основное преимущество планов этажей с А-образной рамой - их простота. Его легко установить, и он становится очень прочным после завершения. Строительство пирамиды было бы самым безопасным для сейсмически активных районов, но это может стать намного более сложным проектом.

Получите эти планы кабин с А-образной рамой здесь

Стоимость строительства своими руками 59,400 долларов США
Первый этаж: 947 кв. Футов
Лофт: 372 кв. Футов / 34,4 кв. М.
Крыльцо: 86 кв. Футов / 8 кв. М

В небольшом доме Эвелин в форме буквы А (900 квадратных футов) достаточно места для семьи из четырех человек.Если вам действительно нужен очень эффективный образ жизни, допускающий ряд экологических решений, то этот план дома в стиле А-образной рамы может вам подойти. Дом рассчитан на три этажа. Все общие удобства и жилая площадь находятся на первом этаже.

Второй этаж предназначен для одной большой спальни и двух меньших, разделенных только лестницей. На каждом этаже также может быть открытая площадка в виде крыльца на первом уровне и крошечного балкона на втором этаже.Конечно, если вам не нужно такое количество спален, вы можете отказаться от спальни над гостиной. Поставьте в план каркасного дома большое окно - Эвелин 2 этаж над крыльцом и наслаждайтесь огромным жилым пространством, полным света и воздуха!

Планы этажей Evelyn можно получить здесь

4. Проекты крошечного домика в форме буквы А

«Алексис»

Стоимость сборки своими руками $ 11 500

Первый этаж: 207 кв.м
Лофт: 54 кв.м

Крохотный дом А-образного профиля Алексея менее 300 кв.Ft. Это означает, что это Крошечный дом А-образной формы, в котором вполне может жить один человек. Она немного больше, чем самая популярная в нашем списке каюта с А-образной рамой «Долорес», но при этом достаточно просторна, чтобы разместить на первом этаже мини-кухню и ванную комнату.

Получить поэтажный план небольшого дома Alexis

Наклонные стены крыши создают ощущение домашнего уюта. При довольно низкой стоимости строительства в 11 500 долларов это действительно хороший вариант для людей с ограниченным бюджетом.Поскольку во многих районах (например, в Остине, штат Техас) появляется все больше сообществ, подходящих для крошечных домов, этот дом может быть очень интересным для строительства и проживания.

Вы случайно не заметили спальный лофт? Это означает, что пространство на нижнем этаже больше подходит для дневных занятий. Не забудьте и о небольшой, но функциональной веранде. «Alexis», как и другие проекты небольших домов площадью менее 1000 кв. Футов с мансардой, вполне оправдывает свою цену. Вот почему этот план продается намного лучше, чем некоторые более крупные.

Получить планы дома Alexis с А-образной рамой в формате PDF можно здесь

5. А-образный домик с мансардой и террасой

От 589 $
1-й этаж: 480 кв. Футов
2-й этаж: 138 кв. Футов

У этой модели много положительных черт, например, соборный потолок в гостиной, просторная терраса с крышкой над входом. Получите этот план А-образной рамы здесь.


Главный недостаток - крохотная кухня. Можете ли вы освободить место на противоположной стороне, где встроенный шкаф теперь занимает всю стену, и переместить туда холодильник? По крайней мере, у вас будет горизонтальная стойка для приготовления еды.

Крутая лестница, ведущая на чердак для сна, не проблема для большинства людей. Одна небольшая проблема - это пройти в ванную комнату из этого спального лофта через спальню на первом этаже. Сделать дополнительный вход через раздвижную дверь через кухню? Мы думаем, что это будет хорошее решение, не так ли? Получите этот план А-образной рамы здесь.

6. Проекты миниатюрного А-образного дома «Меган»

Стоимость сборки своими руками 33 400 долл. США

Общая площадь 488 кв. Футов
1-й. этаж 370 кв.футов
Лофт 161 кв.м
Крыльцо 54 кв.м

Не во многих планах А-каркасного дома есть зимние сады. Представьте, что вы пьете там чашку английского чая… Планировка первого этажа проста. Лестница на второй этаж немного крутая, чтобы спуститься в полусонном состоянии посреди ночи.
В США большинство людей сочли бы это почти крошечным домом для отдыха на двоих, но по европейским стандартам площадь этого плана этажа достаточна для семьи из трех человек.Было бы интересно услышать, что об этом думают люди из Японии, учитывая, что некоторым из них комфортно спать в подобных капсульных отелях.

Эти планы дома с А-образным каркасом предлагают довольно эффективное использование пространства. Стоимость постройки очень низкая, учитывая впечатляющий внешний вид и площадь в квадратных метрах. Этот небольшой А-образный домик может стать хорошим решением для безмятежного пенсионного дома для пустующих гнездовий или уютного коттеджа для отдыха.

Получите эти планы крошечного дома в форме буквы А

7.Фантастический домик А-образной формы с балконом

От $ 889
1224 SQ FT
3 спальни, 1 ванная, 2 этажа

На этих планах дома с А-образной рамой все еще изображена примерно одинаковая планировка обоих этажей. В его двухэтажной гостиной с большим количеством окон должно быть потрясающее естественное освещение. Какое идеальное место для пары пенсионеров! Получите этот план здесь

Можно ли улучшить этот план? В зависимости от потребностей и привычек можно внести множество изменений.Например, почему бы не добавить на второй этаж небольшой унитаз с мини-раковиной? Именно для этого есть свободное пространство над топкой и водонагревателем. Некоторых покупателей беспокоит и ванна. С такой площадью, этот план дома с А-образной рамой позволяет легко получить большую ванную комнату на первом этаже.

В любом случае, смотрите на этот план этажа как на общее предложение, но не планируйте разбивать всю планировку - это может стоить слишком дорого, чтобы настроить его. Оставайтесь с небольшими изменениями или, если вам это действительно нужно, найдите другой план.

Получите этот план А-образной рамы здесь

8. Планы навеса А-образной формы «Лилия»

Стоимость строительства «сделай сам» $ 450
137 кв. Футов

Получить план сарая с А-образной рамой «Лилия»


Садовые навесы обычно не представляют интереса для дизайнеров или архитекторов. Кто-то может возразить, что планы навеса с А-образной рамой непрактичны, поскольку вы не можете эффективно использовать пространство. Да, это правда, ведь у вас есть много садового инвентаря и других вещей, которые нужно хранить.С другой стороны, навесы своими руками часто популярны как практический проект, прежде чем пытаться построить настоящий маленький или крошечный дом.

Работа над этими крошечными планами навеса в форме буквы А также может стать хорошим учебным проектом для детей, которые хотели бы иметь собственное пространство. Разве вы не хотите, чтобы они учились чему-то полезному, вместо того, чтобы целыми днями смотреть в свой мобильный телефон?

Получите этот план навеса с А-образной рамой здесь!

Если вы любите кемпинг под палаткой, но при этом любите находиться в уютной и теплой обстановке, план навеса с А-образной рамой сочетает в себе и то и другое.Концепция обрамления пола гарантирует, что конструкция не будет накапливать влагу из земли.

Можно ли превратить этот план сарая в форме буквы А в крошечный дом? Не совсем, но его можно использовать как хижину, чтобы провести несколько ночей в «кемпинге» в пустыне вашего собственного двора.

Купите эти планы навеса с А-образной рамой здесь.

9. А-образный домик «Эмма»

Стоимость сборки своими руками 63 600 долл. США

Общая 960 кв. Футов
Цокольный этаж 409 кв.футов
Лофт 302 кв.м
Крыльцо 290 кв.м

Эмма - технически не такой уж и крошечный дом, общая жилая площадь которого составляет почти 750 кв. Футов. Эмма принадлежит к очень популярной категории планов домов с А-образным каркасом до 1000 кв. Футов. Хотя площадь этого необычного дома с А-образным каркасом ниже, чем у Эвелин (номер 2 в нашем списке, стоимость строительства немного выше.

В целом, этот небольшой домик выглядит как хижина , предназначенная для размещения до пяти человек на несколько дней.Просторная веранда и большая крыша, позволяющая разместить большое количество солнечных батарей.

Планы А-образного домика Эмма

Это ни в коем случае не предмет роскоши. Это просто летняя хижина. Необходимость получить доступ к обеим верхним спальням по внешней лестнице и отсутствие туалета на втором этаже говорит нам о том, что жить там долгое время и в холодное время года можно.

Приобретите здесь план небольшого дома Emma A-Frame с чердаком

Каковы преимущества дома с А-образным каркасом?

Некоторые из основных преимуществ:

  1. Маленькие и крошечные домики с А-образной рамой построить легко;
  2. Стоимость строительства маленьких и крошечных домиков с А-образной рамой обычно ниже, чем у традиционных домов;
  3. Скатная крыша «самоочищается» - все, от снега до листьев деревьев, скатывается вниз;
  4. Более просторные интерьеры за счет высоких соборных потолков;
  5. Дома с А-образным каркасом более сейсмически устойчивы;

Вы можете видеть, что в некоторых случаях планы домов с А-образной рамой могут действительно хорошо работать в вашу пользу - все зависит от ваших краткосрочных и долгосрочных целей.

Есть ли недостатки у проживания в доме А-образного профиля?

К сожалению, у дома с А-образной рамой есть ряд недостатков:

  1. На ~ 20% больше внешней поверхности - больше строительных материалов и больше изоляционного материала;
  2. Почти вся внешняя поверхность - это крыша, содержание которой в долгосрочной перспективе обходится дороже;
  3. Декорирование интерьера может быть непростым делом - даже поставить телевизор с плоским экраном - проблема;
  4. Меньше вариантов обычных складских помещений, таких как встроенные шкафы;
  5. В некоторых регионах стоимость при перепродаже может быть невысокой;

Прежде чем вы отчаиваетесь от всех этих недостатков, давайте посмотрим, есть ли какие-нибудь решения для их устранения.

  1. Большую внешнюю поверхность, к сожалению, уменьшить нельзя. Просто сделайте так, чтобы действительно хорошо изолировал крышу вашего дома с А-образной рамой .
  2. Чтобы избежать слишком частого ремонта большой наклонной крыши, используйте более прочный материал, например гофрированный металлический лист , вместо дешевой битумной черепицы. Ваши более крупные первоначальные вложения могут значительно сэкономить на будущем дорогостоящем ремонте крыши.
  3. Проблема наклонного потолка. Спроектируйте и изготовьте индивидуальные шкафы и полки с одной или обеих сторон интерьера вместе с наклонным потолком.
  4. Вы, наверное, заметили, что на некоторых планах домов с А-образным каркасом из нашего списка к внутренним стенам были прикреплены обычные встроенные шкафы. Да, вы не сможете разместить их там, где захотите, но это также верно для многих планов этажей домов без А-образной формы.
  5. Строить дом с А-образным каркасом с целью его перепродажи в ближайшем будущем следует производить только в том случае, если в этом районе есть другие дома с А-образным каркасом. Уточните у своего брокера по недвижимости, продавались ли какие-либо из этих домов недавно, и после этого примите решение.
    Даже если вы планируете прожить в доме с треугольной рамой всю оставшуюся жизнь, вы никогда не знаете, что произойдет. Лучше всего планировать заранее и знать, как дом с А-образным каркасом будет работать на рынке, если вам когда-нибудь понадобится его продать.

Становятся ли в наши дни все более популярными проекты домов с А-образной рамой?

Да, есть недавно появившийся интерес в небольших домах и домиках с А-образной рамой . Этот тип домов впервые появился в американской архитектуре в 1930-х годах, когда архитектор Р.М. Шиндлер спроектировал домик на берегу озера для клиента из Калифорнии. Новая тенденция не развивалась до 1955 года, когда в приморской деревне Сагапонак, штат Нью-Йорк, появился дом в форме буквы А, спроектированный Эндрю Геллером.

Джек Горст из Architect’s Newspaper пишет:

Геллер наиболее известен своей архитектурой культовых пляжных домиков середины века на побережье Нью-Йорка, Нью-Джерси и Коннектикута. Его дом Элизабет Риз 1955 года, построенный в Сагапонаке, Нью-Йорк, получил широкую огласку и приписывают продвижение конструкции А-образной рамы в господствующую американскую культуру.

Дома с А-образной рамой - это сейчас популярный стиль загородных домов, расположенных на природе. Пляжные дома, лыжные шале и горные домики часто имеют А-образную рамку, потому что их часто сравнивают с формой палатки, что позволяет домовладельцам чувствовать себя «в кемпинге», даже когда они находятся в помещении.

Если вы поклонник крошечных домиков в форме буквы А и маленьких домиков, попробуйте эту замечательную книгу:

Современная А-образная рама

Бена Рана

Вот отличное руководство, которое поможет новичку разобраться в основных задачах, связанных с процессом строительства собственного домика или хижины с А-образной рамой.

Руководство по покупке каркасного дома

Популярность

домов с А-образной рамой резко возросла за последние пару лет. Эти очаровательные дома могут быть необычными, элегантными и современными. Они имеют форму треугольника - отсюда и название. А-образные дома имеют форму буквы А. Стены начинаются у фундамента и наклонены вверх. Стены встречаются наверху, образуя треугольник или А-образную форму.

А-образных домов популярны во всех Соединенных Штатах.Они идеально подходят для второго дома или дома для отдыха. Благодаря большим окнам они особенно популярны в очень живописных местах. Эта особенность позволяет домовладельцам наслаждаться сказочными видами на океан, горы или сельскую местность.

Характеристики А-каркасного дома

Дома с А-образной рамой имеют очень специфические характеристики. Вот некоторые особенности дома А-образного профиля:

  • Открытая планировка
  • Лофт
  • Большие окна
  • Деревянный сайдинг
  • Высокие межкомнатные потолки
  • Фронтоны сзади и спереди

Преимущества каркасного дома

Многие покупатели любят дома с А-образной рамой по нескольким причинам.В них есть большие окна, через которые в дом проникает много естественного света. Благодаря большим окнам из них также открывается живописный вид.

дома с А-образной рамой также довольно недороги и просты, что является еще одной причиной того, что они являются распространенными домами для отдыха.

Для кого дом с А-образной рамой идеален?

Многие семьи на открытом воздухе любят дома с А-образной рамой, потому что они идеально подходят для красивых природных условий. Дома A-Frame также идеально подходят для покупателей, которые ищут дом для отдыха в красивом месте.Они также отлично подходят для инвесторов или впервые покупающих жилье.

Если вы хотите купить дом в отличном месте на берегу моря, вы можете также рассмотреть дом с А-образной рамой. Они идеально подходят для покупателей, желающих построить частный дом на нескольких акрах земли.

Кому не следует покупать дом с А-образной рамой?

дома с А-образной рамой не для всех. Хотя они являются отличным вариантом для тех, кто впервые покупает дом или ищет недвижимость для отдыха, они не идеальны для всех покупателей.

Например, покупателям во Флориде будет удобнее искать дом другого типа. А-образные рамы могут не подходить в некоторых климатических условиях, так как они сделаны из дерева. Этот факт делает их потенциально более уязвимыми для штормов и термитов.

Кроме того, дома с А-образной рамой, вероятно, не идеальны для больших семей, которым требуется много места для хранения вещей. Дома с А-образной рамой обычно имеют ограниченное пространство для хранения из-за формы крыши.

Независимо от того, ищете ли вы традиционную или уникальную и интересную недвижимость, обязательно свяжитесь со своим доверенным специалистом по ипотеке, чтобы получить предварительное одобрение вашего финансирования, задолго до того, как вы решите сделать предложение.

История домов с А-образной рамой - планы домов и многое другое

Кимберли Блэкфорд

Вид на план дома слева

Посмотреть другие планы домов в форме А-образной формы

Возможно, вы визуализируете причудливый коттедж в форме буквы А, спрятанный среди швейцарских Альп на заснеженном фоне, и думаете, что именно отсюда они получили свое американское происхождение. Вероятно, это связано с их большой популярностью в деревенских районах и местах отдыха, таких как горнолыжные курорты, озера и другие места дикой природы по всей стране.Уникальный дом в стиле А-образной рамы отличается впечатляющей покатой крышей, уютными жилыми помещениями и формой А-образной рамы, которая идеально подходит для регионов страны, где много снега, поэтому не так уж далеко можно представить их происхождение из Швейцарских Альп. вне базы.

Дома этой треугольной формы или формы «ти-пи» восходят к незапамятным временам. Но архитектор Эндрю Геллер заново изобрел этот стиль дома, когда он построил дом в форме буквы А на Лонг-Айленде, штат Нью-Йорк, в 1957 году. Этот дом, известный как дом Риза, был назван «дом в форме буквы А» из-за его очень характерной формы крыши. .Затем дом в стиле А-образной формы был представлен в The New York Times , и вскоре после этого дома в стиле А-образной формы стали появляться по всей стране и во всем мире. Его популярность сохранялась на протяжении всего периода после Второй мировой войны и до 1970-х годов.

В 1960-х годах компания под названием Lindal Cedar Homes взяла традиционный швейцарский дом в стиле А-образного шале и выпустила конструктор, который облегчил домовладельцу строительство второго дома. После того, как сэр Уолтар Линдал проработал некоторое время в канадской армии и увидел, как легко построить их сборные жилые городки, у него возникла идея, что аналогичные методы строительства можно использовать для массового рынка и жилья.Вскоре после этого он разработал строительный комплект для дома в стиле А-образной рамы, и он был показан на обложке Popular Mechanics в 1966 году.

Посмотреть план дома

Посмотреть другие планы домов в деревенском стиле

Популярность дома в стиле А-образной рамы в этот исторический период объяснялась множеством факторов. Этими факторами являются: дополнительный располагаемый доход американцев, недорогая строительная техника А-образной конструкции и интерес американцев к приобретению второго дома или загородного дома для своего удовольствия.Кроме того, сам стиль А-образной рамы был очень адаптируемым и позволил архитекторам широко экспериментировать с более современными структурами, чем когда-либо прежде. А-образные рамы позволили архитекторам исследовать современный дизайн и свои творческие способности благодаря недорогому стилю здания. Кроме того, как правило, домовладельцы были более открыты для современного дизайна загородного дома, чем их основное место жительства.

Другие общие черты дома в стиле А-образной рамы:

- Фронтон передний и задний

- Карниз глубокий

- Полтора-двухэтажные внутренние жилые помещения

- Множество больших окон на переднем и заднем фасадах

- Несколько вертикальных поверхностей стен

A-Frames завоевали популярность у домовладельцев, потому что они предлагали доступный способ построить красивый и функциональный дом для отдыха.Стеклянные стены на каждом конце дома позволяли домовладельцам знакомиться с окружающей средой, не покидая уюта своего дома. Кроме того, дома с А-образной рамой были энергоэффективными, недорогими, более простыми в строительстве, чем большинство других домов в загородном стиле, и они, как правило, очень хорошо выдерживали элементы с минимальным обслуживанием или вообще без него.

Итак, в следующий раз, когда вы подъедете к месту аренды на время отпуска и обнаружите, что это дом А-образной формы, вы точно поймете, почему домовладельцу понравится этот современный дизайн дома, который был полон сюрпризов и казался необычным по сравнению с большинство жилых домов американцев за это время в истории.

Вот несколько статей по теме:

- Выбор дома

- Исторические факты

- Зачем покупать планы акций?

Сохраните эту статью в:

к началу

Построение А-образной конструкции

Информация в этой статье относится к:

ВОПРОС

Я хочу построить дом с А-образной рамой, но не могу правильно построить крышу.Как я могу это сделать?


ОТВЕЧАТЬ

Уловка для создания дома с А-образным каркасом заключается в том, чтобы сначала получить правильные плоскости крыши, а затем работать с комнатами внутри.

В этом примере мы проведем вас через создание базовой структуры A-Frame в новом плане, созданном с использованием шаблона стиля по умолчанию. Как только вы поймете этот процесс, вы сможете применить эти знания в своем собственном дизайне.

Построить структуру

  1. Используйте инструмент Straight Exterior Wall , чтобы нарисовать базовую прямоугольную структуру размером 30 x 40 футов.
  2. На этаже 1 используйте инструмент Select Objects , чтобы выбрать одну из 30-футовых внешних стен.
  3. Щелкните на инструменте редактирования Изменить на фронтальную стену .
  4. Используйте ту же процедуру, чтобы изменить противоположную 30-футовую стену, чтобы она стала полностью фронтальной стеной.

    В Home Designer Pro вы можете группировать обе стены, чтобы одновременно сделать их сплошным фронтоном.

После того, как вы создали полностью закрытую конструкцию, вы готовы к созданию второго этажа.

Для создания второго этажа

  1. Выберите Build> Floor> Build New Floor из меню и в диалоговом окне New Floor выберите Получить новый план 2-го этажа из плана 1-го этажа и нажмите OK для отображения этажа 2 По умолчанию.


  2. В данном примере мы не будем вносить никаких изменений в настройки этажа 2 по умолчанию, поэтому нажмите OK , чтобы построить второй этаж.

Теперь, когда у вас есть второй этаж, вы готовы построить крышу с соответствующим уклоном.

Установить уклон крыши

  1. Выберите в меню Build> Roof> Build Roof .
  2. На панели «Крыша» диалогового окна « Построить крышу »:



    • Увеличьте крутизну шага (в 12) до 22 ".
    • Отметьте Игнорировать верхнюю часть (2-й этаж) .
    • Нажмите OK , чтобы перестроить крышу с новым уклоном.

Теперь, когда для обеих противоположных стен на первом и втором этажах установлено значение Full Gable, так что они не будут автоматически генерировать шатровую крышу , которую Home Designer создаст по умолчанию, у вас есть установленный уклон крыши, а второй пол будет проигнорирован при автоматическом создании крыши, вам необходимо отрегулировать высоту первого этажа так, чтобы плоскости крыши доходили до земли.

Уменьшить высоту первого этажа

  1. Вернитесь на этаж 1 и используйте инструмент Select Objects , чтобы выделить комнату.
  2. Щелкните инструмент редактирования Open Object , чтобы открыть диалоговое окно Room Specification .
  3. На панели «Общие»:

    • Уменьшите высоту потолка до 6 дюймов .
    • Снимите флажок рядом с опцией для Плоский потолок над этой комнатой .
    • Нажмите кнопку OK , чтобы сохранить эти изменения и закрыть диалоговое окно.
  4. Наконец, возьмите вид Camera , чтобы увидеть результаты.

    Если в этот момент вы не видите двускатную крышу или она слишком высока, либо вы не снизили высоту потолка в комнате на первом этаже, либо вы уже отключили автоматическое восстановление крыш. В версии Home Designer Essentials нет Auto Rebuild Roofs, поэтому вам нужно вернуться в диалоговое окно Build Roof, чтобы перестроить плоскости крыши на основе более низкой высоты потолка для этажа 1.

Теперь, когда вы видите, что создали нужный тип стиля и не хотите, чтобы какие-либо будущие изменения, внесенные в остальную часть проекта, повлияли на крышу, вам необходимо отключить автоматическое создание плоскостей крыши.

Чтобы отключить автоматическое восстановление крыши и перенастроить стены *

* Функция Auto Rebuild Roofs недоступна в версии программного обеспечения Home Designer Essentials.

  1. Выберите Build> Roof> Build Roof , чтобы снова отобразить диалоговое окно Build Roof .
  2. Снимите флажок Auto Rebuild Roofs и нажмите OK .

    • Снятие флажка Auto Rebuild Roofs гарантирует, что теперь, когда у вас есть крыша такой, какой вы хотите, она не будет восстанавливаться.
  3. Теперь, когда крыши не восстанавливаются, вернитесь к виду в плане этажа.
  4. Используйте инструмент Select Objects , чтобы снова выбрать комнату на первом этаже, и щелкните инструмент редактирования Open Object , чтобы открыть диалоговое окно Room Specification .
    Как сделать каркасный дом: Заливаем мелкозаглубленный ленточный фундамент своими руками

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Scroll to top
