Обвязка каркасного дома: виды и назначение

16.10.2017Владимир Баженов

Обвязка каркасного дома нужна затем, чтобы повысить жесткость коробки и предотвратить возможные перекосы в процессе эксплуатации. Различают верхнюю и нижнюю обвязку, которая может быть одинарной или двойной.

Нижняя обвязка

Выполняется до начала сборки каркаса, после монтажа цокольного перекрытия. Нижняя обвязка перераспределяет нагрузку от стен на основание. Также она служит связуюим элементом между фундаментом и каркасом. Без нее можно обойтись, если:

• дом строится на ленточном или плитном фундаменте;
• используется каркасно-панельная или канадская технология.

В остальных случаях обвязка необходима, и она должна быть надлежащего качества. Выбор материалов зависит от конструкции фундамента. Согласно СНиП, под каркасный дом лучше возводить основание на винтовых сваях. Также каркасный дом может быть построен на столбчатом фундаменте.

Обвязка нужна в том и другом случае.

Если ее делают из металла, то используют швеллер или двутавр. Этот способ практикуется при строительстве двух-, трехэтажных деревянных зданий, а также одноэтажных каменных домов. Надо учитывать, что металл сильно увеличивает нагрузку на фундамент. Второй вариант (дерево) подходит для легких зданий, в том числе для каркасных домов, и предполагает использование таких материалов: брус, доска, бревно.

Используется только просушенная и обработанная защитными средствами древесина. Сначала укладывают гидроизоляционный материал, чтобы фундамент не передавал влагу древесине. Двойная обвязка состоит из двух венцов, причем нижний выступает из-под верхнего, таким образом, получается небольшая площадка, на которую опираются лаги пола.

Если дом строится на свайном фундаменте, а обвязочные брусья крепятся встык, место стыка всегда находится на оголовке сваи или на другой опоре.

Верхняя обвязка

Задача верхней обвязки — объединить в единое целое наружные и внутренние стены, обеспечив целостность всего каркасного дома.

Обвязка (основная) передает и распределяет нагрузку от перекрытий и кровли. Также она служит основой для второго этажа или мансарды. При работе выше первого этажа к обвязке крепят доски временного пола, чтобы можно было передвигаться.

Для устройства верхней основной обвязки применяют пиленый брус сечением 150х150 мм.

Дополнительная обвязка: делать или нет?

Если строится одноэтажный каркасный дом, можно обойтись одинарной обвязкой, если таково будет желание клиента. Но мы не рекомендуем этого делать. Одинарная хороша для небольшого одноэтажного строения. Сейчас большинство заказчиков выбирают проекты каркасных домов с мансардой или в 2 этажа, которые строятся с обязательным монтажом вспомогательной конструкции. Брус для этой цели используют сечением 150х200 мм.

Двойная обвязка облегчает уход за домом и последующий ремонт. Если через несколько лет понадобится настелить новый пол, можно будет без проблем достать отдельные лаги, не повредив их. Возможно, они понадобятся для каких-то целей, например, для устройства пола в подсобном помещении.

На их место можно будет установить новые лаги.

Если обвязка одинарная, доски пола врезаны в основание, так что их можно достать, но не целиком, и положить на это место новые лаги уже не получится. В целом конструкция обвязки зависит от площади дома и количества этажей.

Нижняя обвязка каркасного дома: инструкция и технология монтажа

Нижней обвязкой называют брус или толстую доску, укладываемые на фундамент и служащие основой для стоек каркаса стен. Поскольку этот элемент дома очень важный, при его сборке и монтаже стоит придерживаться предписанных технологий.

Выбираем материал для обвязки

Для сборки нижней обвязки щитового здания обычно используют пиломатериал из древесины хвойных пород. Такой материал имеет большую, в сравнении с лиственными породами дерева, прочность и очень устойчив к деформациям и растрескиванию. К тому же из-за высокого процента содержания смол он меньше подвержен воздействию влаги. Следовательно, выбирать для обвязки, следует ель, кедр, лиственницу или сосну.

Варианты изготовления обвязки:

• Брус. Для дома, обычно, используется материал 150х150мм или 100х150мм.

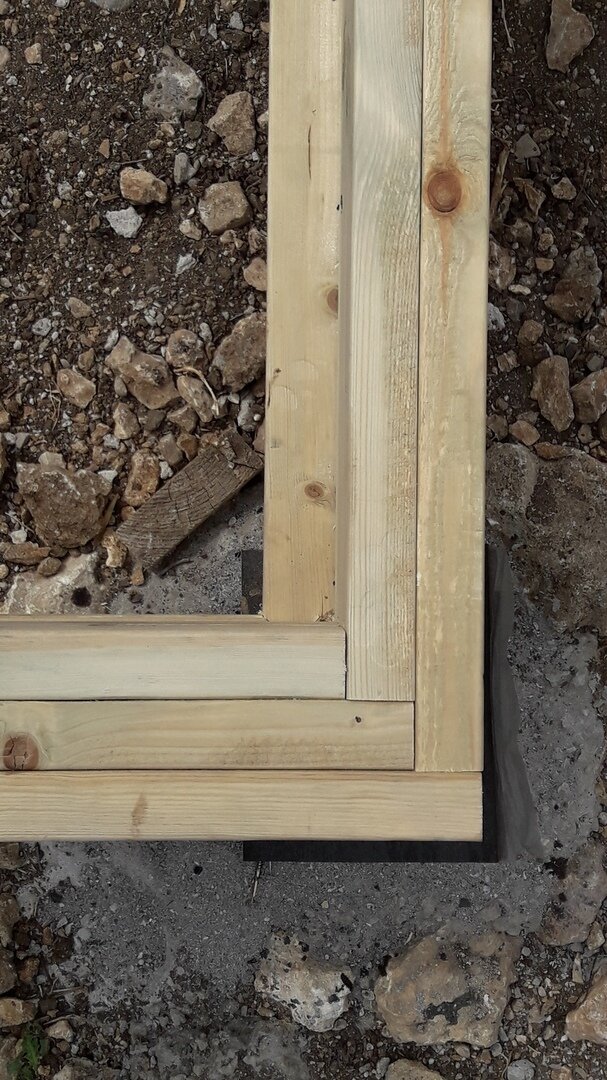

• Сбитые друг с другом толстые доски. Обвязку этого типа устанавливают на ребро, таким образом, чтобы доски располагались на торцах.
• Иногда, монтаж обвязки производят из двух толстых досок и кусков бруса. Последние располагаются между досками так, чтобы впоследствии в образованные ими гнезда можно было вставлять стойки каркаса стен.
• Под легкие постройки, обвязку иногда делают и из одной толстой доски. Материал для обвязки нужно брать только качественный и откалиброванный по размеру.

Что нужно сделать при заливке фундамента?

Основание под каркасную постройку в зависимости от типа грунта на участке может быть ленточным, столбчатым либо свайно-ростверковым. Принципиального отличия в способе монтажа нижней обвязки на все виды фундамента не существует. При заливке ленточного или свайно-ростверкового фундамента, сверху вливаются анкерные болты 16мм, которые в последующем и будут служить крепежами для обвязки. Перед началом монтажа обвязки и установке каркаса стен, бетонное основание должно выстояться несколько недель.

Подготовительные работы

Итак, давайте рассмотрим, как сделать надежную нижнюю обвязку дома. Готовый фундамент предварительно проверяют на горизонтальность уровнем или нивелиром. При наличии перепадов более 1см, поверхность выравнивают цементным раствором. Прочность она должна набирать в течении недели.

Важно: Выравнивать неровности меньше одного сантиметра цементным раствором нельзя. Слой под давлением стен впоследствии раскрошится. При этом выравнивание выполняют наклеиванием с шагом в 30-60см деревянных накладок. Совсем уж незначительные перепады можно сгладить шлифованием болгаркой с диском по бетону.

Paste a VALID AdSense code in Ads Elite Plugin options before activating it.

class=»eliad»>

После выравнивания основания, приступают к ее гидроизоляции. Чаще всего для этой цели используют рубероид. Гидроизоляцию фундамента следует сделать не менее, чем в два слоя. Проклеивание производят битумной мастикой горячим или холодным способом. Можно и просто промазать поверхность бетонного основания мастикой в несколько слоев. Более подробно о том, как сделать гидроизоляцию фундамента своими руками смотрите здесь.

Совет: Обязательно пропитайте брус или доску обвязки антисептическим материалом. Это позволит увеличить срок службы материала. Также неплохо будет пропитать брус антипиреном, так как смолы в хвойных породах дерева много и горит она очень хорошо.

Перед установкой обвязки, можно проложить основание здания просмоленной доской. Однако так чаще поступают все же при возведении не каркасных, а рубленых строений.

Монтаж нижней обвязки

Брус укладывают на поверхность фундамента, временно закрепляют и проверяют прямоугольность углов нивелиром. Соединяют брус друг с другом или методом «встык» или «в полдерева». В первом варианте торец одного элемента просто плотно прижимают к краю второго и производят крепление металлическими пластинами. Во втором – на концах бруса пропиливают прямоугольную выборку на половину ширины доски. Крепление при этом выполняется на анкер и дополнительно на гвозди.

К самому фундаменту обвязка крепится на болты. Шаг между ними составляет 1.5 метра. Для крепления древесины к бетону обычно используются шестигранные анкера с широкой шайбой. Стойки каркасного здания чаще всего к обвязке крепят металлическими оцинкованными уголками.

Видео:

Paste a VALID AdSense code in Ads Elite Plugin options before activating it.

class=»eliad»>

Двойная и одинарная обвязка каркасного дома

Технология строительства каркасных домов предполагает использование обвязки. Она бывает нижней и верхней. В свою очередь, нижняя обвязка может быть одинарной или двойной. Чтобы разобраться в том, какому варианту стоит отдать предпочтение, следует рассмотреть основные функции этого элемента каркасного дома, а также преимущества и недостатки каждой из конфигураций.

Функции обвязки

Нижняя обвязка представляет собой горизонтальный пояс, который реализуется из бруса. Он монтируется непосредственно на подготовленном фундаменте. Между обвязкой и основанием обязательно обустраивается гидроизоляция, чтобы защитить древесину от попадания влаги и преждевременного гниения. Также уделяется особое внимание обработке этого элемента антисептиками, так как нижняя часть дома наиболее подвержена поражению микроорганизмами и древоточащими насекомыми.

Нижняя обвязка выполняет следующие функции:

• Конструкция воспринимает на себя точечную нагрузку от стоек, и равномерно распределяет её по фундаменту.
• Обеспечивает жёсткость каркаса.
• Позволяет исключить деформации и перекосы конструкции каркасного дома.
• Выступает в роли связующего элемента между силовыми стойками каркаса и основанием здания.
• Используется для начального крепления стоек.
• На обвязке крепятся половые лаги.

Как уже было сказано выше, нижняя обвязка каркасного дома может быть одинарной или двойной. Осталось только разобраться, чем они принципиально отличаются друг от друга.

Одинарная обвязка

Выполняется из одного ряда бруса, из которого по линиям фундамента собирается цельная конструкция. Главным преимуществом этого варианта является экономия. По сути, одинарная обвязка, если учитывать только лишь себестоимость пиломатериала, в два раза дешевле, чем двойная. Простота монтажа ещё немного уменьшает затраты на строительство каркасного дома.

Однако у одинарной обвязки есть немало недостатков:

• Недостаточная прочность в случае использования точечных фундаментов — свайно-винтового, опорно-столбчатого, из железобетонных забивных свай и так далее.
• Высокий риск деформации всей конструкции каркаса под собственным весом дома.
• Невысокая надёжность монтажа силовой части полов, из-за чего в процессе эксплуатации жилья полы могут «ходить ходуном», скрипеть и деформироваться.
• Близкое расстояние от напольного перекрытия до земли.
• Сложный или даже невозможный ремонт в случае, если обвязочный брус прохудится, прогниёт и так далее.

В целом, экономия на строительстве является единственным ощутимым преимуществом такого решения. Однако из-за описанных недостатков одинарная обвязка сегодня используется крайне редко.

Двойная обвязка

Двойная обвязка выполняется из двух рядов бруса, что сразу же увеличивает стоимость конструкции, как минимум, в два раза. Однако эти затраты сполна окупаются в процессе дальнейшего строительства и, тем более, во время эксплуатации готового каркасного дома.

Вот ключевые преимущества двойной обвязки:

• Повышенная жёсткость.
• Более надёжное перераспределение нагрузки на фундамент.
• Без проблем позволяет строить каркасные дома на точечных основаниях.
• Существенно снижается риск деформаций, прогибов и прочих дефектов, характерных для одинарной обвязки.
• Более жёсткая конструкция напольных перекрытий, за счёт чего исключается «шатание» полов, их скрипение и перекосы.
• Полы находятся дальше от земли.
• При необходимости двойную обвязку можно ремонтировать путём замены исчерпавшего свой ресурс бруса.

Да, двойная обвязка увеличивает немного смету на строительство каркасного дома. Однако в будущем эти расходы покрываются многократно за счёт более высокой жёсткости, прочности и надёжности конструкции. Кроме того, если по проекту каркасный дом строится на каком-либо столбчатом фундаменте, где нагрузки передаются точечно, двойная обвязка является просто необходимостью.

Проекты домов

Технология и правила обвязки каркасного дома

Содержание:

1. Обвязка дома: что это и для чего она нужна
2. Особенности подготовки фундамента
3. Необходимые инструменты и материалы
4. Основные правила монтажа
5. Правила, на которые следует обратить внимание

Обвязка стен – важный конструктивный элемент каркасного дома, от которого зависит надежность и прочность всего строения. Чтобы здание продолжительное время прослужило своим обладателям без потери своих прочностных и эксплуатационных характеристик, работы по обвязке должны выполняться в строгом соответствии технологиям.

Специалисты компании «Профильстрой-Крым» владеют всеми техниками каркасного строительства и профессионально выполняют все виды обвязки. Заказывая в компании коттедж из каркаса, вы по умеренной цене получите качественный, теплый, износоустойчивый и долговечный дом.

Обвязка дома: что это и для чего она нужна

Возведенный по каркасной методике дом не может быть прочным без обвязки стен в ходе его возведения. Она придает зданию основательности и прочности, соединяя все составляющие элементы в цельную конструкцию.

Существует два вида обвязки:

• нижняя. Кладется прямо на фундамент, объединяет между собой все его составляющие части, выступает связующим звеном между стенами и фундаментным основанием;
• верхняя. Соединяет в целостную конструкцию все стены и перегородки, выступает базисом для фиксации кровли и отвечает за равномерность распределения нагрузок, исходящих от крыши и перекрытий.

Как правило производится обвязывание с применением досок или брусьев. Все материалы перед использованием необходимо тщательно просушить и обработать защитными средствами. Среди разных пород древесины лучше всего выбор остановить на хвое. В сравнении с другими породами она превосходит по сроку службы, а содержащиеся в хвое эфирные масла препятствуют размножению в дереве короедов, жуков и других насекомых.

Что касается защиты материала, то обработку выполнять нужно в специализированных вакуумных камерах в заводских условиях. Если же такой возможности нет, то обработать древесину можно и вручную, только защиту наносить необходимо несколькими слоями, используя высококачественные профессиональные средства предпочтительно европейских брендов.

Особенности подготовки фундамента

От правильности закладки фундамента напрямую зависит насколько качественной будет нижняя обвязка. В связи с этим перед ее проделыванием обязательно нужно проверить геометрические параметры фундамента. Перепад больше одного сантиметра подлежит исправлению. Углы должны составлять ровно 90°. Любая неровность или перекос усложнят процесс сооружения каркаса здания.

К обвязочным мероприятиям фундамент необходимо подготовить еще в процессе его заливки. Когда конструкция начинает затвердевать, в ней нужно установить на расстоянии в полтора метра друг от друга пробки из дерева или анкерные болты. В дальнейшем они потребуются для прикрепления к основанию здания досок или брусьев.

Если в ходе проверки обнаружены неровности или впадины, то их нужно обязательно устранить, используя выравнивающую цементную смесь. Когда на древесине есть неровности и при укладке ее на фундамент образуются щели, то в них надо подложить предварительно обработанные строительной смолой или битумом деревянные щепы.

Также перед процессом обвязывания нужно выполнить гидроизоляцию фундамента. Для этого подойдет обычный рубероид. Только после устранения всех дефектов и укладки изоляции можно обвязывать нижнюю часть каркасного дома.

Необходимые инструменты и материалы

Прежде чем проводить обвязочные работы необходимо предварительно подготовить материалы и инструменты:

• доска или брус. Доски применяются с габаритами 38/140 или 38/100, брусья – 150/150, 120/120, 100/100;
• гидроизоляционный материал;
• крепежные элементы. Для древесины подходят саморезы или гвозди;
• лазер или строительный треугольник для измерения углов и ровности основания.

К подготовке фундамента подходить следует грамотно. Даже малейшие ошибки способны привести к перекосам и неравномерной усадке будущего здания. если у вас нет опыта в проведении таких работ, то правильным решением будет доверить их профессионалам.

Основные правила монтажа

Соблюдение общеустановленной технологии – гарантия того, что обвязывание каркасных стен будет выполнено качественно.

Нижняя обвязка

Работы по связыванию нижней части возводимого объекта проводятся в следующем порядке:

1. Выполняется изоляция фундамента. На наружную поверхность накладывается слой мастики, поверх настилается рубероид. Можно также использовать пенополистирол.
2. Следующий этап – обвязка. Существует два способа ее проведения. Первый подразумевает сборку с одного из углов и дальше по линии фундамента, второй – доски устанавливаются по длинным противоположным стенам, а по коротким они укладываются между обвязкой длинных сторон. Более крепким и устойчивым считается второй вариант.
3. По углам брусья или доски соединяются между собой заблаговременно созданными с нужной глубиной и длиной пазами.
4. Соединение связующих элементов вдоль стены проводится саморезами и гвоздями, по углам применяются металлические уголки.
5. Все обвязочные элементы необходимо надежно соединить с фундаментом, а также между собой.

После монтажа конструкция еще раз проверяется на прямолинейность. При отсутствии дефектов крепятся стойки и сооружаются каркасные стены.

Верхняя обвязка

В каркасной постройке верхняя обвязка выполняет роль опоясывающего элемента, который объединяет в единое целое все части здания, одинаково распределяя вес кровли и предотвращая разрушение стен под тяжестью.

Обвязочные работы проводятся только после полной готовности несущих стен и внутренних перегородок объекта. Выполняется из тех же материалов, что и в цокольной части. К стойкам каркасной конструкции брусья крепятся уголками или пазами.

Для крепления стропил применяется один из методов:

• оцинкованные или стальные уголки;
• вырубка. Обеспечивает прочность фиксации, но потребуется с обеих сторон дополнительное крепление гвоздями.

В целом процесс обвязывания производится в таком же порядке, как и внизу здания. Если между стеной и обвязочной конструкцией остались щели, то для их заделки используется джутовая лента. Оставлять зазоры нельзя, поскольку они образуют мостики холода и в разы повысят теплопотери здания.

По завершении работ проводятся контрольные замеры на предмет ровности конструкции. При отсутствии изъянов к верхней обвязке крепятся элементы крышной конструкции.

Правила, на которые следует обратить внимание

Чтобы качественно сделать обвязку каркасного дома, необходимо досконально изучить технологию предстоящих работ. Выделяют девять основных правил хорошо смонтированной обвязки:

1. Перед использованием все деревянные элементы обязательно следует хорошо просушить. В противном случае по мере потери влаги они начнут искривляться, нарушая при этом прочность строения.
2. Обработку био- и огнезащитными средствами проводить нужно в специально оборудованных заводских цехах, а ручным способом в несколько слоев.
3. Древесина не должна соприкасаться с фундаментом, поскольку в местах состыковки дерево уже в скором времени начнет разрушаться. В связи с этим фундаментную поверхность нужно хорошо изолировать.
4. При обрезке досок или брусьев обязательно нужно проводить замеры точности геометрических параметров.
5. После каждого этапа сборки проверяйте ровность поверхностей и точность углов.
6. Даже малейшие щели нужно заделывать джутом или запенивать.
7. Расстояние между соединениями не может быть меньше полутора метров.
8. Не стоит забывать о собственной безопасности, особенно это касается выполняемой на высоте верхней обвязки.
9. Качество обвязки напрямую зависит от других конструктивных частей дома: верхней – от ровности стеновых конструкций, нижней – от правильно возведенного фундамента.

Только при точном соблюдении технологических принципов каркасных зданий можно обеспечить полноценное функционирование всех составляющих элементов, а также общую устойчивость, надежность и долговечность строительного объекта. Поэтому лучше доверится специалистам «Профильстрой-Крым», чтобы быть уверенным в надежности, долговечности и качестве возведенной конструкции.

Обвязка фундамента и второго этажа для каркасного дома: нижняя и верхняя своими руками: Пошаговая инструкция- Обзор +Видео

В каркасном доме есть верхняя и нижняя обвязка, которая обеспечивает прочность и надежность всей конструкции. Если ее выполнить неправильно и без соблюдения всех технологий, то весь каркасный дом может получиться не качественным.

Нижняя обвязка каркасного дома — это слой из досок, бревен или бруса устанавливаемый на определенный фундамент и прочно прикрепленный к нему. Данная обвязка обеспечивает качественную фиксацию дома к фундаменту и является надежной опорой для пола и стен. Установка каркаса дома начинается только по завершению монтажа нижней обвязки.

[contents]

Строительные материалы для нижней обвязки

Нижняя обвязка

Нижняя обвязка каркасного дома своими руками монтируется достаточно легко, при соблюдении всех строительных норм и правил.

Для ее сооружения нужно выбрать дерево хвойных пород, которое обладает большими существенными плюсами перед лиственными.

К ним относят:

• Высокую прочность;
• Длительный срок использования;
• Прямой ствол;
• Лучшие строительные показатели и свойства;
• Сниженная влагопроницаемость.

Распространена в качестве строительного материала для нижней обвязки лиственница, ель, кедр или сосна. Порода дерева выбирается в зависимости от условий конкретного региона местности и осуществляется при учете ее наличия и более подходящей плотности, надежности и цены строительного материала.

С выбором дерева выбирается и форма пиломатериала, это могут быть:

Если вы решили применять пакет досок, то они должны быть строго скреплены строго в шахматном порядке при помощи шурупов разной длины.

Задаетесь вопросом, чем обработать обвязку?

Перед монтированием нижней обвязки необходимо весь подготовленный строительный материал обработать:

1. Специальным антисептиком, который предотвратит загнивание и грибковые образования;
2. Специальным антипиреном, который повысит огнеупорность и предотвратит возгорание.

Из-за большого количества древесных смол больше распространена обработка антипиреном для сосновых строительных материалов.

Иногда нижнюю обвязку делают из металлического профиля, но для каркасного деревянного дома данный вариант не подойдет.

Монтаж нижней обвязки каркасного дома

Такая технология состоит из нескольких важных этапов:

1) Выбор и установка фундамента;

2) Подготовка строительных материалов;

3) Установка и соединение обвязки

Подготовка фундамента различного видов под нижнюю обвязку особых отличий не имеет, мы рекомендуем свайный фундамент, он быстро устанавливается и надежен. Как правило, она в себя включает следующие позиции:

• Проверка горизонтальности всей поверхности фундамента
• Установка гидроизоляции из рубероида либо битума;

Схема обвязки столбчатого или ленточного

На данном же этапе должен быть предусмотрен специальный механизм крепления основания и обвязки.

Для данной цели в фундаменте устанавливаются анкерные болты или специальные деревянные пробки.

Подготовка строительного материала начинается с его высушивания.

Затем подбираются угловые детали, и определяется способ узлов крепления — в полдерева либо в полулапу.

При первом варианте на концах угловых деталей выпиливается специальный прямоугольник, во втором случае срезка дерева идет не под прямым углом. Для того чтобы сделать выемки рекомендуем применять электрический рубанок.

Установка обвязки начинается с определенной наметки углов будущего дома.

Нужно отметить точку, которая будет приниматься как первый внешний угол постройки, и на данном месте вбивается гвоздь.

После этого таким же способом отмечаются все оставшиеся углы. По завершению этих работ проверяется прямота всех углов при помощи плотницкого треугольника.

Далее монтируется один угол будущего дома и укладка подготовленных брусьев либо досок. Все стыки прокладываются специальной джутовой лентой. При применении связки досок нужно укладывать ее на ребро, чтобы все соединения между досками находились вертикально.

На прямых участках детали обвязки соединяют лобовым упором с применением специальной прокладки из джутовой ленты. Крепеж деталей между собой идет при помощи скоб или металлических уголков. При укладке всех деталей обвязки, выполняется еще одна дополнительная проверка прямоты всех углов строения и его горизонтальности при помощи уровня.

Для закрепления нижней обвязки с фундаментом применяют два варианта:

• При помощи анкерных болтов, предварительно установленных в фундамент. Анкерный болт необходимо закрепить в каждом столбе у основания или по всему периметру ленточного основания;
• При помощи гвоздей, которые необходимо вбивать в пробки, которые также устанавливаются в фундамент еще на этапе его подготовки под финишную обвязку. Данный метод скрепления можно считать более надежным и качественным. Установленная нижняя обвязка каркасного еще раз проверяется на ровность по уровню, а уже после в ней делают отверстия под лаги.

Отметим, что в настоящее время на строительном рынке имеются несколько разных технологических решений строения каркасных домов. И для каждого из таких решений предусмотрены строительные материалы для каркасного дома, которые будут определять стоимость всего проекта.

Каждый застройщик при выборе технологии возведения домов старается выделять приоритеты по бюджетной стороне в составлении итоговой сметы, трудоемкости всего процесса, доступности строительного материала и ряду других немало важных критериев. И возведение зданий по финской технологии будет являться лучшим вариантом и будет соответствовать большинству данных критериев.

Установка верхней обвязки каркасного дома

Крепление верхней обвязки каркасного дома

Для верхней обвязки нужно брать точно такое же дерево, какое применялось для укладки нижней. Тогда и сечение будет одинаковым, и это в значительной степени упростит ремонт обшивки и утепления всех стен.

Брусья верхней обвязки на всех углах должны стыковаться также при помощи вырубки. К вертикальным стойкам они должны крепиться также, как стойки устанавливались к нижней обвязке. Если вы выбрали крепление уголками, то они просто крепятся при помощи саморезов.

При выборе крепления методом вырубки в брусе первоначально необходимо сделать пазы под каждую стойку, а уже после они будут одеваться на вертикальные стойки.

Достаточно важно, чтобы все пазы располагались ровно над пазами нижней обвязки. При соблюдении данного условия все вертикальные стойки будут стоять строго вертикально. В худшем случае может получиться определенный перекос нескольких стоек или впоследствии всего каркаса в целом.

Установленные брусья скрепляются с каркасом при помощи гвоздей. При этом нужно, чтобы каждый гвоздь входил в стойку не меньше чем на 10 см. Для увеличения большей жесткости каркаса дома нужно верхнюю обвязку выполнить с диагональными раскосами.

Каркасная технология строительства – это очень удобный, простой и малозатратный финансовый способ строения жилых и нежилых сооружений. Он подойдет для стройки зимнего дома для постоянного проживания. Каркасный зимний дом обладает множеством преимуществ и достоинств – это комфорт и высокая энергоэффективность за счет отличной теплоизоляции.

Перед началом строительства не забудьте купить все необходимые строительные материалы. Развитие новейших технологий строительства каркасных домов у многих застройщиков вызывает вполне оправданный интерес.

Нижняя и верхняя обвязка каркасного дома имеют огромное значение для обеспечения достаточной прочности и надежности конструкции дома. Именно поэтому крайне важно подойти к их выполнению с большой ответственностью и с выполнением всех технологических норм и правил. И тогда ваш дом будет крепким и качественным.

Нижняя и верхняя обвязка каркасного дома — гарантия прочности всей конструкции

Все каркасные дома имеют верхнюю и нижнюю обвязки, которые обеспечивают их прочность и крепость всей конструкции. Если они выполняются неправильно и без соблюдений всех технологий, то весь дом получается ненадежным и недолговечным.

Нижняя обвязка каркасного дома — это первый слой из досок, бруса или бревен, укладываемый непосредственно на фундамент и прочно прикрепляемый к нему. Такая обвязка обеспечивает надежную фиксацию постройки к фундаменту и является опорой для пола и стен.

Возведение каркаса дома можно начинать только по завершению укладки нижней обвязки.

Требования к материалам для нижней обвязки

Для нижней обвязки каркасного дома своими руками рекомендуется использовать древесину хвойных пород, которая обладает несколькими существенными преимуществами перед лиственными. К ним относится:

• Высокая прочность
• Длительный срок эксплуатации
• Прямой ствол
• Отличные строительные характеристики
• Низкая влагопроницаемость

Чаще всего в качестве материала для нижней обвязки применяется лиственница, кедр, сосна, ель. Выбор породы дерева зависит от условий конкретного участка местности и осуществляется с учетом ее наличия и наиболее подходящей плотности, прочности и цены материала.

Наряду с выбором древесины подбирается и форма пиломатериала:

• Брус
• Бревно
• Доска или связка досок

Если решено использовать связку досок, то они должны быть скреплены в шахматном порядке гвоздями (шурупами) разной длины.

Перед выполнением нижней обвязки весь подготовленный материал должен быть обработан:

• Антисептиком, предотвращающим загнивание и грибковые заболевания
• Антипиреном, повышающим огнеупорность и предотвращающим возгорание

Из-за большого наличия древесных смол наиболее востребована обработка антипиреном для сосновых материалов.

В некоторых случаях нижнюю обвязку выполняют из металлического профиля, но для каркасного дома такой вариант нецелесообразен.

Укладка нижней обвязки каркасного дома

Данная технология состоит из нескольких этапов:

• 1 — подготовка фундамента
• 2 — подготовка стройматериалов
• 3 — укладка обвязки и ее соединение

Подготовка фундаментов разных видов под нижнюю обвязку принципиальных отличий не имеет. Она включает в себя:

• Проверку горизонтальности поверхности фундамента
• Выполнение гидроизоляции из рубероида или битума

На этом же этапе должен быть предусмотрен механизм скрепления основания и обвязки. С этой целью в фундаменте монтируются анкерные болты или вбиваются деревянные пробки.

Подготовка стройматериала начинается с его сушки. Затем выбираются угловые элементы и определяется способ их соединения — в полдерева или в полулапу.

В первом случае на концах угловых элементов срезается по половине их толщины (выпиливается прямоугольник), во втором срезка древесины осуществляется не под прямым углом. Для выполнения выемок рекомендуется использовать электрорубанок.

Укладка обвязки начинается с наметки углов будущей постройки.

Отмечается некоторая точка, которая принимается как первый внешний угол дома, и на этом месте вбивается гвоздь. Затем аналогичным способом отмечаются все углы. По окончании этих работ проверяется прямота углов с помощью плотницкого треугольника.

После этого выполняется один угол будущего строения и укладка подготовленных бревен (брусьев, досок или связок досок). Стыки прокладываются джутовой лентой.

При использовании связки досок необходимо укладывать ее на ребро, то есть таким образом, чтобы соединения между досками располагались вертикально.

На прямых участках элементы обвязки соединяются лобовым упором (так же, как и угловые соединения) с использованием прокладки из джутовой ленты. Скрепление элементов между собой выполняется с помощью скоб или металлических уголков.

Когда все элементы обвязки уложены, выполняется еще одна проверка прямоты всех углов и горизонтальности конструкции с помощью уровня.

Для крепления нижней обвязки к фундаменту используется два варианта:

• 1 — анкерными болтами, предварительно вмонтированными в фундамент (отверстие под болт в доске, бревне или брусе высверливается во время его укладки и подгонки). Анкерный болт должен быть закреплен в каждом столбе столбчатого основания или по периметру всего ленточного основания
• 2 — соединение гвоздями, которые вбиваются в пробки, которые вмурованы в фундамент на этапе его подготовки под обвязку. Этот метод скрепления считается более надежным

Закрепленная нижняя обвязка еще раз проверяется на горизонтальность по уровню, а затем в ней выполняются отверстия под лаги.

Стоит отметить, что на строительном рынке известно несколько разнообразных технологических решений возведения «каркасников» (финская, канадская и прочие). Для каждой из них предусмотрены материалы для каркасного дома, которые определяют стоимость проекта.

Кстати, об особенностях строительства каркасного дома по финской технологии описано здесь. Каждый застройщик в выборе технологии строительства старается выделить приоритеты по бюджетному вопросу в составлении сметы, трудоемкости процесса, доступности материала и ряду других критериев. И сооружение зданий по финской технологии как нельзя лучше соответствуют большинству этих критериев.

Крепление верхней обвязки каркасного дома

Для верхней обвязки рекомендуется брать такое же дерево, какое использовалось для укладки нижней. Тогда сечение будет идентичным, что значительно упростит выполнение обшивки и утепления стен.

Брусья верхней обвязки на углах стыкуются также с помощью вырубки. К вертикальным стойкам они крепятся таким же способом, которым стойки фиксировались к нижней обвязке (вырубкой или стальными уголками).

Если выбрано крепление уголками, то они просто фиксируются саморезами. В случае крепления методом вырубки в брусьях сначала делаются пазы под каждую стойку (аналогично тому, как это выполнялось в брусьях нижней обвязки), а затем они одеваются на вертикальные стойки.

Очень важно, чтобы эти пазы располагались строго над пазами нижней обвязки. Только при соблюдении этого условия вертикальные стойки будут действительно стоять вертикально. В противном случае может получиться перекос нескольких стоек или всего каркаса в целом.

Уложенные брусья крепятся к каркасу гвоздями. При этом необходимо, чтобы каждый гвоздь вошел в стойку как минимум на 10 см.

Для придания большей жесткости каркасу дома верхняя обвязка выполняется с диагональными раскосами.

Каркасная технология строительства – удобный, простой и сравнительно малозатратный способ возведения жилых и нежилых строений. Он вполне подходит и для постройки зимнего дома, предназначенного для круглогодичного проживания. Каркасный зимний дом имеет множество преимуществ, а именно комфорт и высокую энергоэффективность благодаря отличной теплоизоляции.

Этапы строительства каркасного дома для постоянного проживания описаны в этой статье. Не забудьте перед началом строительства приобрести необходимые материалы.

Развитие технологий строительства каркасных домов вызывает у многих заинтересованных потенциальных застройщиков вполне закономерный интерес и вопросы о прочности конструкции и о том, насколько теплые эти дома. В конечном итоге оба вопроса сводятся к одному: какая толщина должна быть у стен у каркасного дома? Ответ на этот вопрос вы можете узнать прочитав эту статью.

Нижняя и верхняя обвязки имеют большое значение для обеспечения прочности и надежности всей конструкции каркасного дома. Поэтому крайне важно подойти к их изготовлению с большой ответственностью. И тогда дом будет крепким и долговечным.

Видео о укладке нижней обвязки каркасного дома

Нижняя обвязка каркасного дома. Какой каркасный дом “правильный”?

Нижняя обвязка каркасного дома. Какой каркасный дом “правильный”?

Начну с основного.  Почему так сложно говорить про правильный каркасный дом? Потому что  единственно верного правильного каркасного дома не существует . Какой сюрприз, не правда ли?

Вы спросите, почему?  Да очень просто.  Каркасный дом – это большой конструктор со множеством решений. И есть много решений, которые можно назвать правильными.  Еще больше решений – “полуправильных”, ну а “неправильных” вообще легион.

Тем не менее среди многообразия решений можно выделить те, которые обычно и имеют в виду, говоря про “правильность”.  Это каркас американского и, реже, скандинавского типа.

Почему именно они считаются образцами “правильности”?  Все очень просто.  Подавляющее большинство частных домов для постоянного проживания в Америке, и очень значимый процент в Скандинавии, построены именно по каркасной технологии.  Эта технология там используется уже не один десяток и, возможно, даже сотню лет. За это время набиты все возможные шишки, перебраны все возможные варианты и найдена некая универсальная схема, которая говорит: делай так и с вероятностью 99,9%  у тебя все будет хорошо.  Причем эта схема является оптимальным решением сразу по нескольким характеристикам:

1. Конструктивная надежность решений.
2. Оптимальность по трудозатратам при возведении.
3. Оптимальность по затратам материалов.
4. Хорошие теплотехнические характеристики.

Зачем наступать на собственные грабли, если можно воспользоваться опытом людей, уже наступивших на эти грабли? Зачем изобретать велосипед, если он уже изобретен?

Запомните.  Когда где-либо идет речь про “правильный” каркас или про “правильные” узлы каркасного дома, то, как правило, под этим подразумеваются стандартные решения и узлы, применяемые в Америке и Скандинавии. А сам каркас удовлетворяет всем вышеперечисленным критериям.

Какие каркасы можно назвать “полуправильными”?  В основном это те, которые отличаются от типовых скандинавско-американских решений, но, тем не менее, также удовлетворяют по крайней мере двум критериям – надежность конструкции и хорошие решения по части теплотехники.

Ну а к “неправильным” я бы отнес все остальные. Причем их “неправильность” зачастую условная.  Совсем не факт, что “неправильный” каркас обязательно развалится. Такой сценарий на самом деле вообще крайне редкий, хотя и встречается.  В основном “неправильность” заключается в каких-то спорных и не самых лучших решениях.  В результате делается сложно там, где можно сделать проще.  Используется больше материала там, где можно меньше.  Делается более холодная или неудобная для последующих работ конструкция, чем могла бы быть.

Основой недостаток “неправильных” каркасов в том, что они не дают совершенно никаких выигрышей по сравнению с “правильными” или “полуправильными” – ни в надежности, ни в стоимости, ни в трудозатратах…  вообще ни в чем .

Или же эти преимущества притянуты за уши и вообще сомнительны. В крайних случаях (а такие есть), неправильные каркасы могут быть опасны и приведут к тому, что капитальный ремонт дома потребуется уже через несколько лет.

Теперь рассмотрим вопрос более детально.

Нижняя обвязка каркасного дома на сваях. Калькулятор расчета нагрузки на свайный фундамент

В программе расчета сразу учтены и эксплуатационные воздействия, то есть статические и динамические нагрузки от массы мебели и других предметов обихода и от перемещения проживающих в доме людей.

Полученное в результате количество свай будет способно выдержать консолидированную нагрузку. Но ведь сами по себе опоры — это еще не фундамент.

Чтобы вертикальная нагрузка равномерно распределилась по всем точкам, необходимо объединить сваи обвязкой. Кроме того, выше было рассчитано только вертикальное приложение сил. Но совершенно нельзя игнорировать и силы, направленные по горизонтали или под углом к поверхности земли. И чтобы эти нагрузки не оказали разрушающего воздействия на опоры, необходима все та же обвязка свай.

После того как сваи будут вкручены в грунт и точно обрезаны по горизонтали, сверху них надеваются и закрепляются сваркой стальные оголовки, которые станут «платформой» для дальнейшей установки верхней обвязки.

Оголовки свай – обычно идут в комплекте. Надеваются и навариваются уже после точной подрезки свайного поля по общей горизонтальной плоскости.

Обвязка может состоять только из балок, монтируемых сверху оголовков, и ее в таком случае называют верхней. Однако, довольно часто сваи приходится укреплять деталями, соединяющими сваи между собой ниже оголовка. Такую фиксацию стоек осуществляют, закрепляя на них профильные трубы или мощные уголки — горизонтально или же под определенным углом.

Нижняя обвязка свай, упрочняющая общую конструкцию фундамента.

Нижняя обвязка применяется в следующих случаях:

• Если фундамент устанавливается на местности, имеющей сложный пересеченный рельеф, и опоры будут значительно различаться высотой выступающей над уровнем грунта части.
• Если свайный фундамент по проекту должен иметь достаточно большую высоту. То есть по каким-либо соображениям строение планируется поднять над поверхностью грунта на 1000 и более миллиметров .
• В случае, когда выполняется постройка выраженно массивного строения .
• Если дом возводится на ненадежном слабом грунте, в котором не исключаются горизонтальные подвижки .

В любом случае , схема нижней обвязки должна быть предусмотрена проектом. Она составляется после проведенных расчетов и изучения характеристик грунта на участке специалистами.

Верхняя обвязка винтовых свай или столбчатых фундаментов, выполненных из других материалов, называется ростверком. Это своеобразная рама, связывающая между собой все сваи фундамента и равномерно распределяющая вертикальную нагрузку на них от возведенного строения.

Рама обвязки может быть выполнена из древесины, металла или железобетона. Самым простым и доступным , как по цене, так и по монтажу материалом, является дерево, поэтому его чаще всего выбирают в качестве обвязки, особенно при постройке каркасных домов.

Многие собственники участков, приступая к строительству дома , задают специалистам, работающим над проектом, вопрос о том, есть ли вообще необходимость монтировать ростверк на свайный фундамент. Ведь, если планируется возвести каркасный или же брусчатый дом, обвязкой может служить и нижний венечный брус стены.

Сами по себе вкрученные и обрезанные сваи – это еще не фундамент. Только после качественной обвязки они станут надёжной основой для дальнейшего строительства.

Ответ категоричный – обвязка обязательна в любом случае!

В связи с тем, что свайно-винтовой фундамент состоит из отдельных опор, вкрученных в грунт, поэтому  даже при их самой тщательной установке, отвечающей всем требованиям и проведенным расчетам , нельзя гарантировать, что одна из них со временем не даст усадку. Случаются, к сожалению, и обрывы лопастей. Возможен также вариант, что сваи одного фундамента, не скрепленные обвязкой, осядут на разную глубину, то есть начнут «плясать».

При отсутствии общего жесткого основания, стены и полы дома в таких условиях могут перекашиваться, что со временем приводит и к их разрушению. Обвязка же будет удерживать всю конструкцию на одном уровне, распределяя нагрузку от дома равномерно по всей площади фундамента. Отсюда следует и закономерный вывод, что для создания такой общей связи должен быть выбран качественный материал, способный выдерживать высокие нагрузочные воздействия.

Выравнивание нижней обвязки. Общая информация

Каркас стены не может опираться непосредственно на фундамент. Ему требуется опорный элемент, выполняющий следующие задачи:

1. Прием нагрузок от стен.
2. Создание ровной и удобной для крепления каркаса опоры.
3. Обеспечение прочной связки фундамента, стен и лаг пола.

Для решения этих задач в каркасном строительстве применяется нижняя обвязка. Это пояс, связывающий верх фундамента со стенами и лагами чернового пола. Ее часто отождествляют с ростверком, хотя это не совсем корректно — ростверк, хоть и служит поясом, создающим опорную линию, все-таки работает на фундамент, обвязывая отдельные точки в единую систему. Нижняя обвязка, напротив, ориентирована на создание опоры для стен.

Кроме того, ростверк и нижняя обвязка часто имеются одновременно, дополняя друг друга, именно такой вариант строительства признается наиболее правильным, надежным. Передача нагрузки от стен напрямую на фундамент через одну лишь нижнюю обвязку — сомнительное решение , поскольку связка свай или столбов с одновременной поддержкой стен для одного элемента является чрезмерной задачей, выполнимой лишь в отдельных случаях.

Если говорить о нижней обвязке применительно к другим типам фундаментов — ленточному или плитному, то роль ее становится более явной. Крепление нижней обвязки каркасного дома к фундаменту — создание опорной системы, облегчающей крепление элементов каркаса и перераспределяющей нагрузки на основание.

При этом основным вопросом становится именно связка стена-пол, так как крепление множественных деревянных деталей друг к другу намного проще и надежнее, чем соединение бетонных с деревянными элементами. Таким образом, нижняя обвязка выступает в роли ключевой связки плоскостей стен и пола с фундаментом , являясь наиболее простой и удобной конструкцией для этой цели.

Важно! В некоторых случаях нижняя обвязка делается облегченной или практически отсутствует. Ее функции переходят к черновому полу, служащему опорой для стен. Такой вариант используется при платформенном методе сборки стен.

Нижняя обвязка каркасного дома на плите. Устройство верхней обвязки каркасного дома

Верхняя обвязка производится из досок, ширина которых не должна быть меньше 100 мм. В качестве материала можно применить нестроганные доски. Обвязка служит для равномерного распределения веса кровли и любого количества снега, который передается стропилами на стены. Для облегчения работы нижняя и верхняя обвязки производятся из одинакового материала с аналогичным сечением.

Лучше всего, когда обвязки идентичны друг другу Источник m.2gis.ru

Если будущее здание имеет несколько этажей, то необходимо делать два ряда обвязки наверху. Она нужна только снаружи, но, чтобы избежать разницы по высоте, производится также и внутри, хотя и не такую прочную. Сращивать обвязку нужно прямо над стойкой. Крепятся друг с другом оба слоя приблизительно через 20 см, больше промежуток делать не следует.

Это может быть интересно! В статье по следующей ссылке читайте про.

Крепление верхней обвязки

Крепление можно производить с помощью трех способов:

К торцу стойки, которая расположена в вертикальном положении, гвоздями или саморезами. Метод подходит при выполнении конструкции из одинарной доски.

К торцу стойки посредством врубок. При таком варианте в обвязке производится врубка, глубина которой должна составлять треть или половину толщины древесины. В это углубление помещается верхний край стойки.

Крепление стальными уголками. Очень надежный способ, усиливающий крепление первым способом.

Дополнительное крепление стальными уголками повышают прочность конструкции Источник initechno.ru

Преимуществом первого и второго способа заключается в том, что можно выставлять и закреплять вертикальные стойки друг за другом. Для фиксации с помощью врубки нужны обязательные расчеты и абсолютно точная разметка. Если будут нарушения, то будет и дефект в вертикальности размещения стоек, в результате чего строение начнет разрушаться.

В обвязочном брусе или доске под все стойки делаются пазы, обязательно совпадающие с такими же пазами, которые имеются на креплениях для стоек нижней обвязки. Ко всему прочему, конструкция закрепляется с помощью гвоздей. Крепления с использованием уголков фиксация осуществляется саморезами.

Это может быть интересно! В статье по следующей ссылке читайте про пол каркасного дома на винтовых сваях .

заключение

верхняя и нижняя обвязка каркасного дома из досок или бруса гарантирует надежность и длительный срок эксплуатации конструкции. при соответствии технологическим требованиям, материал прочно связывает отдельные детали каркаса, создавая очень прочную единую конструкцию, которая значительно повысит устойчивость стенок. кроме того, нагрузка на фундамент распределится равномерно. если планируется самостоятельная работа, то необходимо ознакомиться со всеми нюансами обвязки, так как этот процесс является очень важным.оценок 0

Прочитать позже

Отправим материал на почту

Нижняя обвязка из доски 50х150. Обвязка и половые лаги в каркасном доме

Возведение каркасного дома является ответственным процессом, каждый этап которого имеет большое значение для получения положительного результата в целом. Невыполнение определенных строительных правил, несоблюдение технологии и последовательности во время монтажа может привести к большим проблемам и значительным финансовым затратам в последующей эксплуатации всего строения.Правильная последовательность монтажа обвязки во многом зависит от типа фундамента.  Рассмотрим процесс выполнения нижней обвязки на примере свайного (металлические, железобетонные сваи) фундамента. Благодаря быстроте сооружения, длительному сроку службы и доступной цене, данный вид фундаментов получил широкое распространение. Виды обвязки, материалы и конструктивные решения Нижняя обвязка конструктивно может выполняться из бруса, сплоченной доски или бревна. Так как древесина, из которой выполняется нижняя обвязка, в процессе эксплуатации будет подвергаться значительным нагрузкам, стоит подбирать для его создания качественный материал.Предпочтение лучше отдать пиломатериалу хвойных пород (сосна, ель, пихта, лиственница), так как наличие в древесине природных смолистых веществ создает дополнительный барьер для процессов гниения, образования плесени, грибка и уменьшает ее гигроскопичность. Также доступность и относительно невысокая цена данных пород древесины являются дополнительным критерием для покупки. Рис.1 Хвойные породы деревьев                                                                                                     Рассмотрим подробнее виды обвязки:

1. В случае применения бруса используют не строганный пиломатериал различного сечения (150х150мм, 200х150мм, 200х200мм). Этот пиломатериал имеет строгие размеры, его проще монтировать, а значительное по размерам сечение обеспечивает стойкую к нагрузкам опору. В то же время, он подвержен растрескиванию и короблению.
2. В обвязке из досок такие дефекты в значительной мере предотвращаются. Сплоченная доска хорошо выдерживает нагрузки с течением времени и обеспечивает хорошую плоскость, процесс усушки компенсируется многослойностью конструкции. Доска подходит также различного сечения (150х50мм, 200х50мм).
3. Применение бревна в качестве материала для обвязки уменьшает затраты, бревно выдерживает значительные нагрузки, а большая масса способствует повышению устойчивости и надежности всей конструкции. Минусами являются неправильная геометрия, сложность монтажа и крепления на фундаменте. Данный вид обвязки практически не применяется.

Правильный монтаж – надежная конструкция Нижняя обвязка является необходимым элементом для создания надежного соединения между фундаментом, стенами и лагами пола. А также необходима для возведения ровной площадки, принятия и равномерного распределения всей нагрузки от конструкций дома.При монтаже следует придерживаться определенных правил:

1. предварительно на элементы фундамента укладывается гидроизоляция;
2. брус (доска) должен быть откалиброван с большой точностью и подобран по размеру;
3. обязательна обработка антисептиками для исключения процесса гниения материала;
4. обвязка должна иметь строго горизонтальную плоскость для исключения неравномерности нагрузки;

Поэтапное устройство обвязки из бруса (150х150мм). 1)Обвязочный брус запиливается в размер в соответствии с планом обвязки фундамента. Затем каждый брус торцуется в свой узел. Рис.2 Узлы соединения обвязочного бруса 2)Далее брус раскладывается на фундамент и проверяются диагональные размеры.3)Выполняется крепеж всех узлов между собой (гвозди 150-200мм).4)И, наконец, выполняется крепеж обвязки к фундаменту (к оголовку сваи). В качестве крепежа используются анкерные болты или резьбовые шпильки. Рис.3 Обвязка из бруса на свайном фундаменте Поэтапное устройство обвязки из сплоченных досок (50х150мм). 1)Сборка нижней обвязки из досок начинается с периметра (крайних досок). Доски запиливаются в соответствии с планом обвязки, торцы соединяются между собой гвоздями.  2)После укладки крайних досок на фундамент, проверяются диагональные размеры.3)Далее набираются остальные доски. Каждая доска пилится в размер и торцуется в свой узел. Все доски соединяются между собой гвоздями.4)Для большей прочности доски стягиваются между собой шпильками. Рис.4 Основные узлы соединения обвязки из доски                                                                                                             5)Выполняется крепеж обвязки к фундаменту (к оголовку сваи). В качестве крепежа используются анкерные болты или резьбовые шпильки.

Обвязка каркасного дома из доски. Основные требования нижней обвязки каркасного дома

Нижняя обвязка каркасного дома на столбчатом фундаменте позволит увеличить надежность и эксплуатационный срок

Следует отметить, что здания на винтовых сваях обязательно необходимо обвязывать. Именно по этой причине, если постройка имеет большой вес, то предпочитают возводить ее на ленточном фундаменте. Для не тяжелого здания можно выбирать столбчатое основание. Обвязку выполнить, возможно, с помощью следующих материалов:

• Брус или бревно;
• Доски, склеенные или сбитые в единый пакет.
• Металлопрофиль.

Большинство застройщиков считает, что если нижняя и верхняя обвязка каркасного дома сделана из металлического материала, то здание будет иметь высшие показатели прочности, но это ошибочное мнение. Ситуация состоит в том, что детали из металлопрофиля имеют не только большую стоимость, но и размеры длины и сечения.

Внимание! Наиболее оптимальным вариантом их применения, является техника установки через шаг. Такой метод увеличит прочность, и сэкономит ваши финансы.

Источник: https://idei-dizajna.ru-land.com/stati/nizhnyaya-obvyazka-karkasnogo-doma-svoimi-rukami-trebovaniya-k-materialam-dlya-nizhney

Видео нижняя обвязка каркасного дома.

Своими руками. Стройка (часть 3)

Метод строительства обвязки стеной | Руководства по дому

В попытке сделать дома более энергоэффективными, многие строители обращаются к методам строительства со сверхизоляцией. Обвязка стен — одна из техник, используемых при строительстве домов с повышенной теплоизоляцией. Изначально дом такого типа стоит дороже, но домовладельцы быстро окупают затраты за счет круглогодичной экономии энергии. Существуют некоторые споры о качестве воздуха в помещении и его здоровье, но установка хорошей системы вентиляции может устранить любые заблуждения.

Стеновая обвязка

Стеновая обвязка предназначена для использования на внутренней стороне наружных стен и потолков. Ремни — это деревянные полоски размером 2 на 3 дюйма, установленные перпендикулярно к стойкам и стропилам, чтобы удерживать пароизоляцию на месте. Просверлите пилотные отверстия дрелью или вращающимся инструментом и сверлом, чтобы избежать раскалывания полос. Пароизоляция снижает теплопроводность, изолируя воздух внутри стен. Обвязка также добавляет дополнительное пространство на стенах и потолке, что позволяет использовать дополнительную изоляцию, проводку или водопровод.

Двойные стены

В конструкции с двойными стенками пароизоляция выходит за пределы внутренней стены. Внутренняя стена, внешняя стена и пространство между двумя стенами содержат изоляцию. Этот метод строительства создает полость размером 3 1/2 дюйма для прокладки водопроводных и электрических линий без нарушения пароизоляции. Внутренняя стена является опорной, поэтому для внешней стены не требуются коллекторы.

Стенка с шахматными стойками

Стенка с шахматными стойками приводит к очень широким стенам, где стойки расположены в шахматном порядке на широких пластинах.Шпильки на внутренней стороне поддерживают отделку внутренней стены, а стойки на внешней стороне стены поддерживают обшивку внешней стены или гипсокартон. При использовании этого метода конструкция включает использование шпилек размером 2 на 3 дюйма на пластинах размером 2 на 6 дюймов. При использовании утеплителя из напыляемой пены отпадает необходимость в пароизоляции.

Герметичный гипсокартон

В воздухонепроницаемой конструкции стены прокладки из пенопласта, помещенные между гипсокартоном и стойками каркаса, создают герметичное уплотнение. Тщательное устранение всех отверстий, куда может попасть воздух и влага, требует кропотливой работы и осмотра.Использование двух слоев пароизоляционной краски помогает снизить вероятность проникновения влаги внутрь дома.

Вентиляция

Хотя герметичный дом снижает затраты на электроэнергию и защищает жителей от загрязнения окружающей среды, загрязнение внутри помещений может быть проблемой. В герметичном доме должна быть установлена ​​соответствующая система вентиляции, чтобы приносить свежий отфильтрованный воздух в дом и удалять из него застоявшийся воздух. Все системы вентиляции имеют преимущества и недостатки, но типичные системы включают в себя возвратный воздух из печи, центральную вытяжную вентиляцию или вентиляцию с рекуперацией тепла.

Методы крепления стен — Крепление металлическими ремнями — Диагональное крепление — Ветровое крепление доски

Стяжки служат для поддержания жесткости конструкции во всех точках, предотвращения любых смещений или других деформаций. Для крепления конструкций используются диагональные натяжные стержни и блокировки из различных материалов. Они могут быть открыты в интерьере или спрятаны за остальными конструктивными деталями. Перфорированные стальные стержни, стальные канаты, различные деревянные детали или жесткие доски ( osb / фанера ) используются чаще всего часто .Чтобы распорка была эффективной, она должна располагаться на по диагонали на по отношению к вертикальным несущим компонентам конструкции, которые передают напряжение на фундамент. Компоненты диагональных связей не должны располагаться под слишком острыми или тупыми углами; это может сделать любую фиксацию неэффективной.

Типичное крепление стен с использованием диагональной блокировки; Бетти, ФлоридаСовременные диагональные связи; Элизабет; Гавайи

Отсутствие или недооценка распорок может вызвать трещины и блокирование окон и дверных проемов или деформацию других ненесущих частей конструкции. Конечным следствием плохой связи является обрушение конструкции вбок из-за действующих сил. Конструкция может представлять опасность для пользователей; единственное решение — найти баланс и добавить необходимых распорок или полностью снести конструкцию.

Типы распорок:

Диагональные распорки

Диагональная блокировка, выполненная из того же материала, что и остальные части конструкции, является наиболее традиционной формой распорок.Блокировка должна присутствовать в конструкции по всем направлениям. Местоположение и количество блокировок должны быть частью каждого структурного плана. Простая установка и минимальные требования к пространству — плюсы распорок в виде перфорированных ветрозащитных лент . Ремень просто накидывается по диагонали на несущие элементы каркаса конструкции и прикрепляется через отверстия с помощью гвоздей или шурупов. Ветрозащитные ремни обычно скрыты открытыми конструкциями.

Распорка доски

Стены также могут быть укреплены фанерой или плитами OSB .Этот метод распространен прежде всего в стеновых конструкциях с теплоизоляцией . Материалы из досок также можно использовать для придания большей жесткости различным угловым соединениям (например, козырькам стропил).

Ветровки в углах

Ветровое крепление с использованием деревянных ремней — типичный компонент традиционных систем каркаса крыши, где чердак используется для проживания. Ремни не препятствуют проходу пользователей и поэтому подходят также для открытых внешних конструкций, таких как беседки или арки.Вариантов крепления лямок к конструкции множество — традиционные стыки по дереву, гвозди или перфорированные металлические соединители.

Обшивка и обвязка каркаса крошечного дома »Tiny Real Estate

Обшивка и привязка каркаса крошечного дома

Обшивка и обвязка — это, вероятно, термин, о котором вы слышали раньше, если вы какое-то время следили за движением крошечных домов. Но не волнуйтесь, если вы этого не сделали, потому что в этой статье мы собираемся глубоко погрузиться в суть этих двух вещей и как вы можете наилучшим образом использовать их в своем собственном крошечном доме. Как обшивка, так и обвязка деревянного каркаса крошечного дома предназначены для увеличения структурной прочности конструкции. Это особенно важно в случае крошечного дома, поскольку он подвержен гораздо большему движению и дополнительным силам, таким как ветер и вибрации, по сравнению с обычным домом.

Обшивка и укрепление вашего крошечного дома — это не шаг, который делают все строители крошечных домов, поэтому это не обязательно, но в этой статье я расскажу о том, почему мы могли бы подумать об этом и как выполнить эту работу. несколько пошаговых инструкций.

Что такое обшивка и обвязка?

Обшивка — это процесс, при котором мы применяем листы конструкционной древесины, такие как фанера, на внешней стороне деревянных стен и каркаса крыши, чтобы добавить дополнительный слой прочности и распорок, а также создать дополнительный барьер для воздуха и воды для повышения изоляции. С другой стороны, для фиксации используется стальная оцинкованная лента, которую мы натягиваем для создания дополнительной структурной поддержки.

Почему я должен обшивать свой крошечный домик?

Есть несколько основных причин, по которым вы можете подумать о том, чтобы обшить свой крошечный домик.Вот парочка:

• Повышает структурную целостность всей конструкции.
• Он добавляет еще один уровень защиты вашему крошечному дому.

Зачем пристегивать крошечный домик?

• Также увеличивает структурную целостность всей конструкции.
• Это быстро и легко, а также дает вам дополнительное душевное спокойствие.

Структурная целостность вашего завершенного крошечного дома, конечно, очень важный фактор, который следует учитывать, так как он может быть вашим домом в течение многих лет, и последнее, чего мы хотим после бесчисленных часов и изрядной суммы денег, — это разваливание нашего любимого дома. Поэтому стоит убедиться, что мы заранее инвестируем деньги в элементы нашей конструкции, что приведет к качественному и долговечному продукту. Структурный дизайн — одно из них.

Другой момент, который следует учитывать, — это дополнительный слой защиты от атмосферных воздействий, который вы получите, установив его. Он не только сохранит нам больше тепла летом, но и поможет сохранить тепло зимой. Любая дополнительная изоляция — всегда бонус в будущем, особенно жарким летом в Австралии.

Каковы недостатки обшивки и обвязки моего крошечного домика?

Единственные две отрицательные стороны обшивки вашего крошечного дома — это дополнительные расходы и время, необходимое для установки всего этого.В Австралии обшивка крошечного домика длиной 7,2 метра обойдется вам примерно в 600 долларов, если вы используете продукт под названием OSB, который расшифровывается как Orientated Strand Board. Это искусственный конструкционный продукт, толщина которого составляет всего 6 мм, но очень прочный и идеально подходит для фиксации. Другой вариант — использовать конструкционную фанеру толщиной 6 мм, которая получается немного дороже.

Нижние стороны обвязки вашего крошечного дома очень похожи на обшивку, но она стоит намного дешевле и требует гораздо меньше времени на установку.При создании нашего первого прототипа крошечного дома мы решили использовать ремни и ножны, чтобы иметь дополнительную уверенность в том, что мы сделали наш дом настолько прочным, насколько это возможно, из дерева. Я чувствую, что дополнительные затраты того стоили, так как наш дом с тех пор фантастически буксировали, и у нас не было трещин внутри ни на одной из стен или потолка, что было одной из наших главных забот, поскольку у нас красивые гладкие белые стены! Неплохо, учитывая, что наш дом уже проехал более 300 км.

Как закрепить ваш крошечный дом

Обвязка вашего крошечного домика — это еще один слой распорок, который на самом деле не является важным, но это то, что часто рекомендуют инженеры-строители в случае крошечных домов, поскольку они обеспечивают дополнительную поддержку против всех движений и сил, которые крошечный дом представляет при условии.

Чтобы привязать крошечный домик, сначала нужно убедиться, что все обрамление завершено. Если вы довольны тем, что все выполнено на 100%, самое время обсудить материалы для работы. Чтобы выполнить эту работу, вам сначала понадобится несколько вещей. Перед тем, как пойти и купить перечисленные ниже предметы, внимательно посмотрите на свои чертежи и подсчитайте, сколько каждого предмета, по вашему мнению, вам понадобится, поскольку приведенные ниже цифры являются лишь приблизительным ориентиром.

Ваш список покупок должен выглядеть примерно так:

— Те же гвозди или шурупы, которые использовались для создания каркаса

— Рулон оцинкованной ленты (доступен в большинстве хозяйственных магазинов) — примерно 100 метров на 7.Крошечный 2 метра длиной (этого хватит на все стены и крышу)

— Не менее 20 натяжителей (они поставляются в пакетах по несколько штук в упаковке)

— Ножницы для жести

Вся идея обвязки состоит в том, чтобы создать серию крестов по всем внешним сторонам вашего крошечного домика, включая крышу. Каждый крест обычно очень немного перекрывает последний. Как изображения ниже.

Теперь приступим к работе:

1. Для начала возьмите новый рулон оцинкованной ленты и найдите конец.Возьмите конец и поместите его напротив каркаса в углу. Вы можете начать сверху или снизу, спереди или сзади. Он будет работать так же.
2. Прикрепите конец к каркасу с помощью гвоздей или шурупов.
3. Протяните ленту к противоположному углу той стены. Итак, если вы начали снизу и спереди, вы переместите его назад и закрепите в верхней части настенного каркаса. Если ваш ремень в какой-либо точке пересекает окно или дверь, вам нужно будет запустить более короткие части, чтобы они начинались и заканчивались раньше окон и дверных проемов.Как изображение выше!
4. Теперь у нас есть ремешок, идущий в одном направлении. Нам нужно создать крест, установив к нему перпендикуляр. Опять же, если вы наткнетесь на дверной или оконный проем, просто прекратите перевязку перед дверью или окном, а затем начните новый крест обвязки после окна или двери
5. Теперь повторите этот процесс для каждой стороны, убедившись, что каждый крест слегка перекрывает друг друга, и не забудьте поставить крест между дверью и окном.
6. После того, как все стены будут прикреплены ремнями, нам нужно проделать тот же процесс на крыше.В среднем крошечном домике обычно достаточно трех крестов по длине крыши, но проверьте свои чертежи, чтобы узнать, не указано ли иное. Если ваша крыша плоская / квадратная, то у вас будет 3 пересекающихся креста, но если у вас скатная крыша, вам нужно будет провести по 3 креста вниз с каждой стороны конька.
7. После того, как все стяжки установлены, самое время их натянуть!
8. Для этого возьмите один из натяжителей, которые мы купили ранее, и найдите положение примерно на полпути вдоль одного из ваших отрезков ремня.Сориентируйте натяжитель лицевой стороной в полость стены так, чтобы он был заподлицо снаружи для облегчения установки нашей обшивки.
9. Теперь медленно затяните барашковую гайку, пока она не будет затянута вручную.
10. Повторите шаг 9 для каждого ремня.
11. Теперь обойдите весь дом и хорошенько затяните каждый натяжитель. Сжимайте как можно сильнее пальцами.

Поздравляем! Вы только что успешно закрепили свой крошечный домик и значительно укрепили его, что должно гарантировать его прочность на долгие годы!

Как обшить крошечный дом

Теперь, когда наша рама завершена и крепление сделано, пора начинать герметизацию конструкции.Это начинается с обшивки всей конструкции с использованием структурной формы панели. Есть два основных варианта материала для этой работы:

• Конструкционная фанера 6 мм; или
• Ориентированно-стружечная плита 6 мм (OSB)

Оба материала справятся со своей задачей, но OSB немного дешевле, поэтому это предпочтительный вариант для большинства крошечных домовладельцев. После того, как мы выбрали материал, остается просто подсчитать, сколько панелей и гвоздей / шурупов нам понадобится, а затем отправиться в местный хозяйственный магазин.Информацию о продукте, который вы собираетесь использовать для этого при расчете количества листов, которые вам понадобятся, можно найти на веб-сайте местного хозяйственного магазина.

Имейте в виду, что не все материалы имеют одинаковые размеры листов. Например, OSB бывает разных размеров, но самый большой из них — это лист 2745 x 1200. Фанера также бывает разных размеров, но самый большой — 2440 x 1220. Разница в длине 305 мм между двумя не кажется большой, но это может избавить вас от покупки полдюжины листов, которые довольно быстро составляют более 20 долларов за лист.

Посмотрите на высоту ваших стен и посмотрите, как это будет работать с любым из листов. В крошечных домах, с которыми я работал, я видел стены высотой около 3 метров, где мы использовали листы OSB 2745 x 1200, стоящие в высоту и сложенные бок о бок. Затем мы нарезаем тонкие полоски, чтобы заполнить оставшийся 255-миллиметровый зазор вдоль верхних частей стен. Определив, как вы будете складывать их, вы сможете рассчитать, сколько вам понадобится. Ниже представлена ​​обшивка листами OSB размером 2745 х 1200.

Когда вы будете довольны тем, что вам нужно, отправляйтесь в строительный магазин и возьмите свои материалы, и тогда мы сможем заняться работой! Чтобы упростить жизнь, возьмите себе друга, который выполнит эту работу, так как размер листов делает ее очень неудобной и не приносит большого удовольствия.

1. Начиная с передней части вашего крошечного домика, положите первый лист к стене и выровняйте его внизу с верхней частью рамы прицепа, а также убедитесь, что боковой край находится заподлицо с вашим каркасом.Когда вы довольны, прибейте или прикрутите его, используя пару креплений.
2. Затем отойдите назад и дважды проверьте, чтобы убедиться, что он выровнен. Если это так, установите оставшиеся крепления примерно с шагом 600 мм. Обратитесь к своему чертежу, чтобы увидеть, отличаются ли характеристики крепления от этого рисунка. Если они действительно следуют вашим рисункам.
3. Теперь соедините следующий лист стыком с первым и повторите тот же процесс, что и первый лист.
4. Продолжите этот процесс для всего дома.
5. Когда вы подойдете к оконному или дверному проему, просто установите лист, как обычно, поверх проема.Мы его вырежем после установки листа!
6. Теперь войдите внутрь с помощью дрели и большого сверла диаметром около 12 мм и просверлите отверстие в каждом углу оконного / дверного проема, который вы только что закрыли. Это позволит вам обозначить линии снаружи и вырезать их.
7. Теперь вернитесь наружу и с помощью спиртового уровня или другой прямой линии отметьте края между каждым отверстием, которое вы только что просверлили, но вдоль внешнего края каждого отверстия, чтобы убедиться, что отверстие остается того же размера, что и отверстие в раме позади него.
8. Лобзиком, циркулярной пилой или сабельной пилой вырежьте обшивку по вашим линиям.
9. Повторите этот процесс для каждого листа и отверстия в крошечном домике.

Если вы не уверены, нужна ли вам обшивка или распорка, свяжитесь с нашей талантливой командой дизайнеров! Наша команда архитекторов и инженеров-строителей будет рада помочь. Мы можем дать предложения для вашего уникального сценария или поработать с вами над созданием планов строительства, включающих все эти элементы, так что вам даже не придется об этом думать.Отправьте нам письмо по электронной почте, и мы свяжемся с вами и предоставим дополнительную информацию. Пожалуйста, также оставьте комментарий ниже и дайте мне знать, что вы думаете. 🙂

P.S Если вы просто просмотрели весь пост (как и я), вот краткое изложение того, что описано в сообщении в блоге выше. Вы узнаете:

— Что такое обшивка.

— Почему вам стоит подумать о том, чтобы обшить свой крошечный домик.

— Что такое обвязка.

— Почему вам стоит подумать о том, чтобы обвязать свой крошечный дом.

— Как установить обшивку и обвязку в крошечный дом с пошаговой инструкцией.

Основы каркаса дома

Основные принципы, которые лежат в основе надежного строительства дома, с экспертной визуальной обработкой

У дома есть каркас, который придает ему опору, форму и каркас для внешних покрытий. Эта конструкция называется каркасом. Хотя в некоторых новых домах используется стальной каркас, большинство домов, построенных с 1920-х годов, состоят из деревянных балок, балок перекрытий, каркасов стен, стропил и связанных с ними компонентов.

Для обеспечения прочности конструкции размеры этих частей подбираются и они соединяются в соответствии со строительными нормами, основанными на основных принципах расчета нагрузок.

Важно знать, какие части критически важны для конструкции дома, чтобы вы не подвергали риску ее прочность при реконструкции или выполнении любой другой работы, связанной с разрезанием элементов каркаса. Например, если вы удалите часть или всю несущую стену без усиления конструкции, пол и крыша могут провиснуть, а окна и двери могут застрять.Хуже всего то, что часть дома может обрушиться. Каркас дома

Ненесущие стены могут быть перпендикулярны или параллельны балкам или стропилам. Их часто можно определить из-под дома, потому что они не поддерживаются фундаментом или балкой. Поскольку они не выдерживают нагрузок, их обычно можно снять без ущерба для прочности конструкции.

Несущие стены несут нагрузки потолка, крыши или верхнего этажа на фундамент. Внутренние стены, которые поддерживают балки в середине пролета и передают нагрузки вниз на фундамент, также являются несущими стенами.Несущие стены обычно имеют перпендикулярные балки или стропила, пересекающие их или опирающиеся на них, и основания под ними. Исключение составляют торцевые стены дома с двускатной крышей; они обычно проходят параллельно стропилам и балкам, но должны выдерживать вес стенового каркаса.

Ветровые и сейсмические нагрузки, , которые создают поперечные напряжения в доме, управляются плотно сцепленными элементами каркаса. Обшивка из фанеры или деревянные или металлические поперечные распорки соединяют элементы каркаса, создавая прочную треугольную форму и вместе с фундаментными болтами прикрепляя стены к фундаменту.Крыша защищена от ветрового подъема стальной обвязкой. Боковые напряжения регулируются обшивкой, обвязкой и фундаментными болтами. © Дон Вандерворт, HomeTips

Фундамент и опора переносят грузы из дома на твердую почву. Фундамент шире фундамента для распределения нагрузок. Традиционный фундамент по периметру с плитой © Дон Вандерворт, HomeTips

Каркас пола. Фальшпол состоит из деревянного каркаса, который соединяет фундамент, балки, балки и / или стены.

На верхних уровнях дома нижняя сторона каркаса пола обычно поддерживает потолочные материалы для комнаты ниже. Потолки обычно строят так же, как полы, но из более легких материалов, потому что им не нужно нести такие же нагрузки. Для получения дополнительной информации см. Каркас и конструкция пола. Балки перекрытия и черный пол © Дон Вандерворт, HomeTips

Каркас кровли. Вес кровельных материалов и нагрузки давят на стропила, которые с каждого конца натягивают балки перекрытия, подвергая их растяжению.Образовавшийся треугольник передает нагрузки с крыши на концы стропил, где вес переносится опорными стенами. Для получения дополнительной информации см. Основы каркаса крыши. Типичный каркас крыши © Дон Вандерворт, HomeTips

Получите предварительно отобранного местного подрядчика по каркасу дома

О Доне Вандерворте

Дон Вандерворт накопил опыт более 30 лет, работая редактором по строительству Sunset Книги, старший редактор домашнего журнала, автор более 30 книг по обустройству дома и автор бесчисленных журнальных статей.Он появлялся в течение 3 сезонов на телеканале HGTV «Исправление» и несколько лет был домашним экспертом MSN. Дон основал HomeTips в 1996 году. Подробнее о Дон Вандерворт

Как закрепить потолок перед установкой гипсокартона

3 ноября 2009 г. | от Фреда (электронная почта) |

Потолки имеют способ действительно , показывая дефекты, когда гипсокартон установлен неправильно. Хотя видимость дефектов потолка можно уменьшить (например, с помощью встроенного освещения, окраски плоских поверхностей и других методов), цель каждой установки гипсокартона на потолке должна заключаться в уменьшении или устранении ошибок во время строительства.Всем нравится чистый потолок из гипсокартона!

Первый шаг в подготовке потолка — убедиться, что нет серьезных проблем с подконструкцией балок, указанных выше, нет проблем с водопроводом или электричеством, которые необходимо решить, и что, в целом, вы можете жить с герметичным потолком. После этого потолок следует закрепить ремнями, чтобы облегчить установку.

Что такое потолочная обвязка?

Обвязка потолка — это процесс установки дерева (или, в более сложных случаях, другого материала) перпендикулярно балкам.Обвязка служит поверхностью для крепления гипсокартона. Никогда не устанавливайте потолочный гипсокартон, прикрепленный непосредственно к балкам выше. Почему? Есть несколько веских причин:

• Если потолок имеет этаж выше, вероятность того, что гипсокартон со временем потрескается и отойдет от потолка, значительно возрастет. В отличие от настенных конструкций, в которых стойки никогда не перемещаются, балки изгибаются под тяжестью пешеходов и мебели наверху, создавая неравномерные нагрузки на гипсокартон.
• Установка примерно в 5 раз сложнее! Без обвязки вы попытаетесь прибить швы гипсокартона только на половине стороны двукратного бруса.Хотя это можно сделать при настенном монтаже, это ни в коем случае нежелательно.
• У вас будет больше швов. Обвязка потолка обеспечивает оптимальную поверхность для крепления гвоздей и расстояния для гипсокартона.

Обвязка потолка также имеет дополнительное преимущество, заключающееся в уменьшении передачи шума от пола выше, если вы используете передовой материал, такой как упругий канал, вместо дерева 1 × 3.

Покупка деревянных ремней

Потолки чаще всего обшиваются однотонными еловыми брусами размером 1х3.Большинство магазинов товаров для дома продают ремни в пачках размером от 8 до 16 футов. В общем, вы хотите купить самую длинную обвязку, которую вы можете транспортировать / устанавливать в помещении.

Рассчитать необходимое количество обвязки просто. Измерьте потолок параллельно балкам. Возьмите количество дюймов и разделите на 16, затем прибавьте 1. Это дает вам количество ремней, которые нужно установить. Измерьте потолок перпендикулярно балкам. Если это число меньше 16 футов, вы можете купить по одному ремню каждой длины.Если это число больше, вам потребуется установить дополнительные ремни на каждой длине. Подберите наилучшее сочетание длин ремешков для достижения потолка.

Как установить потолочную обвязку

Обвязка потолка должна быть установлена ​​через каждые 16 дюймов по центру, перпендикулярно балкам выше. Помните, что лист гипсокартона имеет ширину 4 фута или 48 дюймов. Расстояние между центрами в 16 дюймов позволяет закрепить гипсокартон четыре раза по его ширине (по одному на каждом конце и два в середине).Установка по центру важна, потому что каждые 48 дюймов обвязки будут разделять два куска гипсокартона. Другими словами, центр , центр третьего отрезка обвязки от стены должен находиться на расстоянии 48 дюймов от края. Этому рисунку нужно следовать на всем протяжении потолка.

Чтобы обвязка оставалась перпендикулярной стене и на прямой линии, вы можете провести меловую линию поперек балок после проведения измерений и перед установкой обвязки.

Используйте правильные ногти

Гвозди

10d подходят для потолочной обвязки. Вы можете использовать два гвоздя на каждом пересечении балки и обвязки. Мы настоятельно рекомендуем использовать монтажный гвоздь для ускорения монтажа! (В противном случае вам пришлось бы перевернуть молоток несколько сотен раз!)

Не использовать финишные гвозди ! Отделочные гвозди не обеспечат достаточной фиксации верхнего потолка. В конце концов, обвязка оторвется от балок, и потолок рухнет.

Мы не рекомендуем использовать винты только из-за ненужного увеличения времени на установку.

Сводка и кредиты

Установка потолочной обвязки значительно упрощает монтаж гипсокартона на потолке и обеспечивает более гладкую и ровную работу по гипсокартону. Особая благодарность Тодду из компании Home Construction Improvement за помощь в написании этой статьи и за предоставленные две фотографии выше.

12 уроков от производственного инспектора по домашнему обрамлению

Зеленое или расширенное обрамление является горячей темой как минимум десять лет.Поиск в Google дает более 20 миллионов элементов. Даже если вы обесцените наполовину меньшее значение, вы все равно останетесь с огромным объемом опубликованной информации об этом методе каркаса дома.

Итак, вопрос: в какой степени наша отрасль действительно приняла «зеленое» обрамление? Судя по тому, что я видел в полевых условиях, ответ: очень мало.

Я знаю, что перемены — это тяжело; делать что-то по-другому, требует времени. Но зеленое обрамление — такая легкая слива. К настоящему времени каждый строитель, заинтересованный в прибыли, должен был вскочить на подножку и сорвать этот низко висящий плод.На самом деле это утка. Использование меньшего количества дерева, бетона и стали позволяет сэкономить материалы и рабочую силу — до тысячи долларов на дом. Кроме того, не страдает прочность и остается больше места для изоляции.

Недавно я прогулялся по нескольким домам с главным строителем и руководителем строительной компании в США. Вот краткое изложение моей оценки их техники кадрирования и моих предложений по улучшению:

1. Шпильки

Шпильки в этом доме 2х4 с шагом 16 дюймов.Этот строитель был удивлен, когда я сказал ему, что он может расположить те же стойки на 24 дюймах и сэкономить 25 процентов используемых шпилек. Это работает, потому что длина шипов составляет менее 9 футов, а ветровые и снеговые нагрузки в этой части мира не являются серьезными (то же самое верно для большей части США). «Но как насчет 24-дюймового интервала и гипсокартона ¹ /2 дюйма?» он спросил. Не проблема. Фактически, гипсокартон ^1, /2 дюйма над стойками на 24 дюйма можно использовать в качестве стены, работающей на сдвиг, в соответствии с нормами. Кроме того, выньте все эти шпильки, и вы можете заменить их примерно шестью линейными ножками, от пола до потолка, изоляцией.

2. Стропа балки

Каждая балка в этом доме была оборудована ремнем, изогнутым на 90 градусов, очевидно, чтобы удерживать балку на месте. Величина «удержания», которую на самом деле способны удерживать эти ремни, приблизительно равна нулю, поскольку они зависят от гвоздей, препятствующих выдергиванию, и от способности к изгибу тонкого куска ремня. Ремни очень прочные на растяжение, не сгибаются и не сжимаются. То, что удерживает эту балку на месте — а она хороша для нескольких тысяч фунтов — это напольная диафрагма, прибитая к ее вершине.»Значит, нам не нужно использовать какой-либо соединитель на этих концах балки?» — спросил мой хозяин. Когда балка прибита к диафрагме пола, нет.

3. Ремень межпольный

Этот двухэтажный дом имел межэтажные перекрытия, расположенные на расстоянии около 4 футов друг от друга по всему периметру стен. Я такого раньше не видел. То, что я видел и фактически спроектировал, — это ремни от пола до пола на конце некоторых сильно нагруженных панелей второго этажа, работающих на сдвиг, — но только тогда, когда расчеты показывают, что они необходимы.Я не совсем понимаю, для чего нужны все эти ремни. Любой ремень хорош только для сопротивления натяжению, поэтому, очевидно, он предназначен для того, чтобы второй этаж не взлетел, как вторая ступень ракеты. Фактические подъемные силы у основания этого второго этажа отрицательны, что означает: «Хьюстон, у нас нет разделения». Но даже если бы были подъемные силы, их можно было бы легко передать на каркас первого этажа через обшивку стен, которая есть и в этом доме.

4. Шпильки опоры балки

На этой фотографии пять шпилек, поддерживающих балку.Я спросил об этом создателя, и он подтвердил то же эмпирическое правило, которое я слышал с тех пор, как был стропальщиком Вона в 1970-х: «Столько гвоздей, сколько ширина балки». Если подумать, это довольно смешно. Что, если бы луч был узким и высоким, но имел такую ​​же мощность, как широкий и короткий? В этом случае наше практическое правило может требовать только двух гвоздиков. Что случилось? Не стала ли нагрузка меньше из-за изменения формы балки? Конечно нет. Большие балки должны поддерживаться количеством шпилек или размером стойки, которое рассчитывается.Я быстро проверил балку на своей фотографии и обнаружил, что она имеет правильный размер; ему нужен либо 4×4, либо два 2×4 для поддержки каждого конца. Мы только что сохранили шесть шпилек (по три на каждом конце) на этой балке. В этом доме было несколько таких балок.

5. Балка бортовая

Вот еще одна загадка, которую я никогда раньше не видел: поврежденная балка по краю стены. Почему бы не использовать балку обода 2×12 или LSL? Его было бы намного быстрее и проще установить и, вероятно, потребляло бы меньше древесины. Также он обеспечил бы отличное место для горизонтального стыка в обшивке OSB.Вспомните в пункте № 3 выше, что мы хотели избавиться от всех этих ремней от пола до пола. Что ж, если мы используем балку со сплошным ободом и расположим горизонтальный стык обшивки над ней, мы получим прибивание кромок к одному и тому же конструктивному элементу (ободу), тем самым надежно соединяя верхний и нижний этажи.

6. Заголовок

Этот коллектор шириной 5 футов представляет собой жатку 4×12 с дополнительными 2x распорками сверху и снизу. Здесь так много пустого дерева, что из него можно построить практически целый дом третьего мира.Этот заголовок мог быть 2×8 или 4×6.

7. Ремни

Эти ремни, по-видимому, предназначены для того, чтобы голова не стреляла, как бильярдный шар. Но жатка прибита к верхней пластине, шипам и обшивке, что предотвратит любое возможное непослушное движение.

8. Двойной триммер

Жатка поддерживается на каждом конце двумя триммерами 2×4. Одного более чем достаточно.

9. Калека

В каждом окне есть четыре калеки, поддерживающие подоконник.Какую нагрузку может оказать подоконник на калеку? Пока вертикальное расстояние между подоконником и грязевым подоконником составляет 24 дюйма или меньше (расстояние ¹ /2 дюйма может охватить гипсокартон), никакие калеки не нужны. Подоконник будет удерживаться концевыми гвоздями к триммерам, гвоздями для обшивки с внешней стороны и гвоздями для гипсокартона с внутренней стороны. Если вы беспокоились о том, что однажды большой человек может сидеть на подоконнике или найти место для установки электрической розетки под окном, вы можете использовать одного калеку посередине.

10. Крыша каркасная

Я бываю в шоке каждый раз, когда вижу крышу с деревянным каркасом в производственном доме. Готовые фермы, вероятно, являются наиболее эффективными конструктивными устройствами, известными человечеству. Они просты и быстро устанавливаются, надежны и относительно дешевы в условиях жесткой конкуренции в этой отрасли. К тому же они имеют клеймо инженера. Эта крыша с деревянным каркасом, с другой стороны, никогда не рассчитывалась, и строителям потребовалось довольно много времени, чтобы построить ее.«Но стоимость примерно такая же», — сказал мой хозяин. Это потому, что вы создаете что-то, что не соответствует коду. Если бы эта крыша была правильно спроектирована, она была бы не дешевле ферм.

11. Балка потолочная

Эта балка существует, потому что система крыши имеет стержневой каркас. Если бы использовались фермы, эта балка ушла бы. И когда исчезают потолочные балки, исчезают и внутренние стойки и внутренние опоры. Эта конкретная балка тонкая и высокая и не соединена с горизонтальной диафрагмой по ее вершине.Здесь у нас есть ингредиенты для структурной катастрофы. Почти все разрушения балки происходят из-за того, что верхняя часть (сторона сжатия) перемещается вбок, что приводит к короблению. Что еще хуже, кикеры на верхней части этой балки на самом деле толкают ее в сторону, вызывая отказ изгиба.

12. Кикерс

Система крыши поддерживается кикерами 2×4. Я нахожу удивительным, что в этом доме есть десятки бесполезных ремней, но здесь, на чердаке, где действительно может произойти движение хлипкого, но критического кикера, единственное, что удерживает упомянутых кикеров, — это несколько ногтей на ногах.

Таким образом, несмотря на то, что зеленое обрамление существует уже довольно давно, я не вижу особых свидетельств того, что строители принимают его во внимание при создании каркаса дома. Лекарство — образование. Но не только для людей, которые читают такие журналы, как этот, но и, что более важно, для людей, которые действительно сколачивают кусочки. Совершенно очевидно, что старые практические правила и устаревшие методы выживают и передаются следующему поколению.

Ни одна зеленая тактика не меняет жизнь.Но сложите их все, а затем умножьте на количество проектов в год, и вдруг мы увидим серьезное бабло.

Тим Гаррисон, инженер-строитель, автор, профессиональный оратор и инструктор. С ним можно связаться на BuildersEngineer.com.

Advanced Framing, что можно и чего не стоит

(изображение: EPA.gov, адаптировано из Building Science Corporation)

Плотник использует меньше дерева в стенах

Продвинутое кадрирование — это тема, которую редакторы строительных СМИ используют, чтобы вызвать щелчки, комментарии, жалобы и придирки, но редко это вызывает тишину.Продвинутое обрамление, оптимальное проектирование (OVE) и энергоэффективное каркасное строительство было для нас надежной темой в течение почти сорока лет, но почему-то это все еще в новинку для некоторых плотников.

#inertia.

Последняя опубликованная нами статья по этой теме — одна из самых посещаемых страниц в истории ProTradeCraft (да, наша история восходит только к июню 2015 года, но все же …).

Мы решили попросить строителя / реконструктора, который делал это более десяти лет, составить передовые списки «Делай» и «Не беспокойся».

Дэвид Джойс не зря является одним из наших технических консультантов. Более десяти лет он строил и реконструировал дома в сотрудничестве с одной из самых прогрессивных архитектурных и инженерных фирм в мире (Building Science Corporation), и он внедрил передовые каркасы во все новые дома, которые он построил. BSC.

Возможно, вы видели некоторую версию изображения выше, которое Building Science Corporation опубликовала еще в 20 веке.Используя его в качестве руководства, мы попросили Дэвида определить, что делать, а что не делать.

Не беспокойтесь о , выполняя эти расширенные обновления кадра:

Окна на макете кажутся хорошей идеей на бумаге, а для самых простых домов так и есть. Но это редко бывает практичным для планировки комнат, внешнего оконного проема (архитектурное слово) или последовательности строительства.

Дэвид: «Архитекторы ставят окна так, как хотят, и обычно не хотят, чтобы я сдвигал окно на три дюйма влево.Это МОЖНО сделать на этапе проектирования, но это часто непрактично, потому что размер большинства окон не измеряется с шагом в два фута «.

Меньше поврежденных гвоздей на самом деле не экономит много дерева, потому что большинство поврежденных гвоздей в любом случае вырезаны из обрезков дерева.

Дэвид: «Я обычно убираю заклепки на концах оконных проемов, потому что это привычка, но для многих плотников это боль в шее. Поскольку от этого мало что можно получить, я не думаю, что это так. стоит сделать, если вам это неудобно.»

Одинарная верхняя пластина: Кажется, что уменьшение запаса пластин на одну треть — хорошая идея, но это также укорачивает стены, что означает, что гипсокартон может быть слишком высоким (если вы используете предварительно нарезанные шпильки). Кроме того, двойная верхняя пластина — более быстрый способ скрепить стены, чем альтернатива: металлические косынки.

Дэвид: «Если вы используете гвоздики 92-5 / 8 дюймов, математика будет проще, так что не удастся удалить одну из верхних пластин. Гипсокартон нужно будет разрезать, а это проблема.Кроме того, w e обвяжите потолки ремнями 1×3, поэтому, если я использую двойную верхнюю пластину на внешних стенах и прикрепляю обвязку к потолку, я могу использовать 1x в качестве второй верхней пластины на внутренней стене, чтобы получить нужную высоту. .

Вешалки: Поскольку большинство плотников добавляют оконную отделку к окнам — и поскольку гвозди лучше держатся в дереве, чем в гипсокартоне, — сокращение отходов пиломатериалов за счет исключения шпилек триммера / домкратов из окон — плохая стратегия. Многие плотники на самом деле добавляют дополнительную древесину на окна, чтобы обеспечить широкую отделку.

Есть более эффективные способы устранить тепловые мосты, сократить расходы на пиломатериалы и ускорить строительство.

Сделайте эти усовершенствованные усовершенствования рамы:

24-дюймовое расстояние по центру устраняет необходимость в стойке на каждые четыре фута стены по сравнению с 16-дюймовым центральным каркасом. Для дома размером 35 x 40 это составляет 40 стоек на внешних стенах и, вероятно, вдвое больше, чем на внутренних стенах.

Но дело не только в деньгах, которые вы экономите, устранение этих шпилек в наружных стенах дает больше места для изоляции — около 60 дюймов изоляции в приведенном выше примере — в противном случае там не было бы , а не .

Дэвид: «Я использую стандартный гипсокартон толщиной 5/8 дюйма для крышек и гипсокартон 1/2 дюйма на стенах, и у меня никогда не было проблем с волнистыми стенами или простеганными потолками из-за расстояния в 24 дюйма. Если более широкое расстояние между стойками — это проблема с виниловым сайдингом, тогда переходите на более качественный винил «.

Также легче пройти между шпильками во время кадрирования, когда вы носите сумки для ногтей. #Lagniappe

Коллекторы подходящего размера / изолированные коллекторы экономят древесину, устраняют холодные точки и облегчают подъем стен (#oldpeopleproblems).

Дэвид: «Ваш склад пиломатериалов подберет размер всех ваших коллекторов для вас, поэтому вам не придется использовать больше древесины, чем необходимо. Мне нравится многослойный подход к изолированным коллекторам, который дает мне прочную поддержку как внутри, так и снаружи. Два лата и 2-дюймовая плита из пенопласта отлично смывается в рамную стену 2×6 «.

Углы с двумя стойками освобождают место для изоляции. Когда углы обрамляют тремя-четырьмя стойками, место для утепления заменяется огромным тепловым мостом.Эти холодные точки часто становятся пятнами плесени из-за конденсации и утечки воздуха.

Дэвид: « Углы с двумя шпильками полностью доступны для герметизации и изоляции воздуха. Углы с двумя шпильками также отлично подходят для электриков, которым необходимо протянуть проволоку вокруг углов».

Опора лестницы : То же повреждение, обнаруженное в углах с тремя или четырьмя стойками, атакует перегородки, которые пересекаются с внешними стенами. Стены с тремя стойками образуют неизолированную тепловую эстакаду , которая вводит наружу глубоко в дом через пересекающуюся внутреннюю стену.

Поскольку в верхней и нижней пластинах есть отверстия с проводами и трубами, протекающая снаружи внутренняя часть протекает вверх и вниз.

Подкладка лестницы — это именно то, на что это похоже: серия блоков, охватывающих отсек для стоек, вставленных на плоскости между стойками. Это оставляет место для изоляции между внутренней стеной и внешней обшивкой.

Перегородки с зазорами представляют собой даже лучший (термически) способ обработки пересекающихся стен.Сделайте зазор между стеной и внешней стеной, чтобы гипсокартон мог скользить между перегородкой и внешней стеной.

Это не только улучшает целостность изоляции, но и значительно снижает утечки воздуха в этом негерметичном месте.

Дэвид: «Поддерживающая лестница или зазоры в стене делают доступным весь отсек для стоек — опять же, для обеспечения герметичности и изоляции. Мне ОЧЕНЬ нравится делать зазоры в стене из-за множества преимуществ. Некоторым это может быть сложно построить, но мы встроил это в нашу систему обрамления.Для размещения стен мы используем кусок приклада 1x ».

Еще один бонусный совет по «лучшему обрамлению»:

Заклеить швы внешней обшивки . Чтобы еще больше улучшить воздушный барьер дома (или пристройки), заклейте швы внешней обшивки перед установкой WRB (для обшивки CDX или OSB Дэвид использует мигающую ленту 3M) или используйте обшивку и ленту Zip System.

— Примечание редактора: система ZIP является спонсором ProTradeCraft, и они не имеют ничего общего с предыдущим предложением.
