Каркасный дом технология схема: Инструкция + Подробные схемы +Видео

Инструкция + Подробные схемы +Видео

Возведение каркасных сооружений давно уже стало необычайно популярным. Ничего удивительного в этом нет. Данный метод постройки весьма привлекателен несложной технологией, которая позволяет провести все работы собственными силами, не обращаясь к помощи наемных рабочих. Да и материалы для постройки требуются не слишком дорогие и вполне доступные.

[contents]

Современный каркасный дом – особая конструкция, в которой активно применяются колонны и несущие балки. Периметр самого каркаса оббивается листами ДСП, вагонкой, фанерой и прочим. Все свободные места и промежутки заполняются любым имеющимся наполнителем, который является так же и утеплителем. Обычно в данной роли выступает пенопласт, пенополиуретан, каменная и минеральная вата и другие материалы.

Содержание:

Использование достаточно компактных блоков и деревянных колонн из бруса позволяет вести строительство без привлечения специальной техники – лебедок и подъемных кранов.

Полное же отсутствие в возводимой конструкции бетонных плит, кирпича и каменных блоков обеспечивает небольшой вес всему сооружению.

А это избавляет от необходимости обустраивать своими руками прочный монолитный фундамент.

Однако, определяясь с типом фундамента, следует исходить не из одной только массы здания.

Обязательно учитываться должен и тип грунта, на котором планируется возвести здание. Если он глинистый, достаточно тяжелый, то без основательного, монолитного фундамента вряд ли удастся обойтись. Если же в грунте нормальное содержание песка, то вполне хватит столбчатого или ленточного мелкозаглубленного фундамента.

Имеется две схемы строительства каркасного дома:

• все мероприятия полностью ведутся самостоятельно. Готовые блоки не применяются: только исходные строительные материалы;
• возведение сооружения из полностью готовых, укомплектованных блоков, которые изготавливаются промышленным способом.

Рассмотрим первый, более демократичный вариант

Строительство начинается со схемы каркасного дома, или его проекта (плана). При его составлении необходимо учесть все особенности будущего строения, от которых зависит также и требуемое количество строительного материала. Некоторые полагают, что без данного этапа можно обойтись, и совершенно напрасно.

Никто не гарантирует, что позднее не придется прерывать работы из-за нехватки каких-то материалов, или их несоответствия требованиям. Можно воспользоваться подходящим готовым проектом, который не трудно отыскать в сети.

Ну, а если требуется индивидуальный дом «под себя», с конкретными идеями и задумками, то тогда лучше обратиться к профессионалу. Ведь готовый эскиз должен иметь поэтажные планы, подробную схему фундамента, чертежи перекрытий и кровли.

Схема узлов каркасного дома: закладка фундамента

Начало любого строительства предваряет закладка основания здания, или фундамента.

Выше уже отмечалось, что его тип зависит от характеристик грунта в выбранном для строительства месте.

Если почтва не слишком склонна к расползанию, вполне можно использовать ленточный, винтовой или столбчатый фундамент. Винтовой хорош тем, что его можно использовать практически при любых типах почв.

Важно. От завершения закладки фундамента должен пройти хотя бы месяц (не меньше) прежде чем начнется строительство. Это время необходимо для усадки. Его тоже предстоит использовать с пользой для дела: провести все необходимые подготовительные мероприятия перед началом большой стройки.

Для возведения надежного и добротного строения потребуется:

• пиломатериал для возведения собственно дома. Длина брусьев определяется размерами будущего дома. Толщина их будет соответствовать толщине несущих стен;
• гидроизоляционный материал. Обычно это рубероид;
• материал для теплоизоляции: минеральную или каменную вату, пенопласт и прочее;
• необходимый крепеж: анкерные болты, саморезы, скобы, дюбели;
• различные антисептические препараты для обработки древесины;
• материал для крыши: пиломатериалы, теплоизоляционный, гидроизоляционный и кровельный материалы;
• материал для облицовки: плиты ДСП или OSB, вагонка, листы фанеры и т. д.;
• специальная супердиффузионная мембрана, необходимая для пароизоляции стен и кровли.

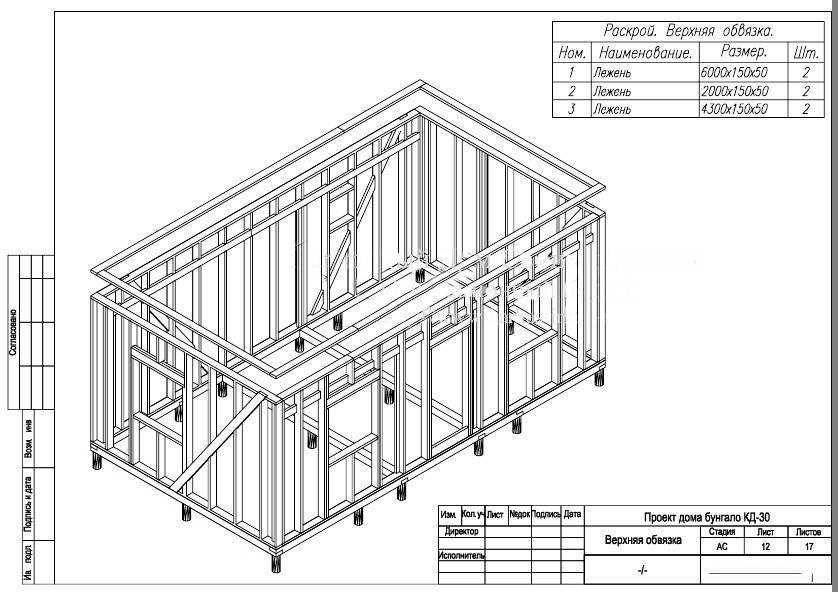

Возведение каркаса по схеме

После того, как положенный фундамент выдержал положенный срок, приступают к креплению нижней обивки сверху. На фундаменте закрепляются анкерными болтами выложенные на него доски. Желательно чтобы количество стыков было минимальным.

Когда сделана нижняя обвязка и выложен фундамент, можно приступать к установке каркаса.

Его можно выполнить из металла или из дерева. Вариант из металла прочнее– он намного надежней, но, соответственно, и дороже. Для сборки такого понадобится сварка. Другой способ – с помощью стального крепежа, имеющего вид скоб.

Если же это будет дерево, то детали должны пройти тщательную обработку подходящим антисептиком. Крепежом же будут служить не болты и скобы из железа, а деревянные нагели.

Каркас не обязательно собирать непосредственно на фундаменте. Можно делать это отдельно, а потом поставить уже готовую конструкцию на место и надежно закрепить ее.

Правильная сборка каркаса осуществляется от его углов. Их отмечают прочным попарным соединением ровных досок. После этого делают наметки для будущего расположения проемов для окон и дверей. Слишком частые вертикальные стойки не требуются. Расстояние стоек друг от друга определяется шириной приготовленного материала для изоляции.

Схема стены каркасного дома: обрешетка

Когда все вертикальные и горизонтальные направляющие установлены и хорошо закреплены, можно начинать делать обрешетку.

Она может быть косой или горизонтальной. Если есть возможность выбирать между ними, то предпочтительнее первый вариант.

При горизонтальной обрешетке доски должны идти через каждые сорок сантиметров, не реже.

Косую пускают под углом 45 градусов, промежутки между отдельными планками не более 40 см.

И в первом и во втором случае обрешетка фиксируется саморезами.

Сборка каркасного дома: перекрытия

Пожалуй, самым важным при установке перекрытий будет избегание провисания досок.

Балки положено укладывать друг за другом, параллельно, хорошо закрепляя их шпильками.

Расстояние между ними должно быть не более 0,6 метра.

Для перекрытий первого этажа необходимо установить дополнительные подпорки, для надежности.

Если речь идет о перекрытиях второго (и третьего) этажа, то внутренние стены вполне справятся с ролью надежной опоры для крыш и потолка.

Крыша по схеме каркасного дома

Если возведенное на предыдущем этапе перекрытие предназначалось под крышу, то опорой для стропил станут концы уложенных лаг.

Каркас крыши удобно собрать на поверхности земли, а потом поднять его и установить на дом.

Обшивка каркасного дома своими руками

Схема пирога каркасной стены

Варианты обшивки могут быть разными. Это сайдинг, блок-хаус, вагонка и другое. Под обшивку внахлест укладывается прочный, водонепроницаемый материал, с запасом 20-30 см.

Выбранным материалом оббиваются стены, потом кровля, вставляются окна и двери. Полы настилаются в последнюю очередь. Доски подшивают под проложенные лаги, все промежутки, образовавшиеся между досками и лагами, заполняются утеплителем.

Если имеется такая возможность, то утепление пола лучше сделать двуслойным.

Чтобы стены были более устойчивыми, придется установить внутренние укосины и для промежуточных стен, и для наружных.

Узлы крепления при возведении каркасного дома

Чтобы каркасный дом соответствовал заявленным характеристикам, следует позаботиться о надлежащей сборке имеющихся узлов крепления. Это достаточно сложный процесс, поэтому перед началом работ следует внимательно изучить технологию. Кто не слишком разбирается в строительных работах, сразу может не понять, что же это за узлы.

Это важные места соединения отдельных конструктивных элементов строения. Наиболее ответственные среди них – перекрытия, стены и кровельная система. Каждый из обозначенных главных узлов в собственной конструкции имеет также определенное количество узловых соединений.

Перечислим их по порядку, в направлении снизу строения вверх:

• в угловых соединениях это стыковка бруса нижней обвязки между собой; крепление к поверхности фундамента нижней обвязки, состоящей из бруса;
• монтаж вертикальных стоек: сначала устанавливаются угловые стойки, и только потом оставшиеся;
• надежная фиксация верхней обвязки, состоящей из бруса;
• соединения, служащие для надежной фиксации конструкции самого каркаса как в вертикальной, так и в горизонтальной плоскостях: это гарантирует ему жесткость и устойчивость;
• крепление потолочных балок к обвязке из бруса наверху.

Соединения основных элементов крыши между собой:

• верхней обвязки и стропил;
• самих стропил на самом верху, в зоне конька;
• ригеля и стропил;
• стропил и контробрешетки;
• стропил и обрешетки

Все обозначенные узлы являются несущими, так как они отвечают за надежность и прочность всей конструкции.

Второстепенные узлы также не стоит упускать из виду, они не менее важны для устойчивости строения. Это межэтажные перекрытия и лаги. В качестве проверенного соединения отдельных элементов постройки применяют специальные крепежные элементы.

Схема каркасного дома своими руками (139 фото) — фото

Схема каркаса щитового дома

Каркас стены

Чертеж каркасного дома 6 на 9

Проект каркаса каркасного дома

Финский ригель укосина

Каркасная стена 200 мм

Каркасный дом 6х6 схема каркаса

Финский каркасный дом технология

Каркасный дом технология

Проект беседки с односкатной крышей чертеж

Каркас 6х6 на сваях

Конструкция балки пола каркасного

Технология каркасного домостроения

Каркасная стена конструкция чертеж

Каркас мансарды

Деревянный каркас под дом

Каркасный домик 3х4 чертеж

Каркасный дом узлы обвязки чертежи

Детали каркасных домиков

Конструкция пола с утеплителем в каркасном доме

Лаги пола каркасного дома схема

Чертеж каркасного дома 6х9

Дом каркасник по финской технологии

Каркасный дом

Пирог каркасной стены и пола. СП 31-105

Перегородка в каркасном доме узел

Строим каркасный домик

Каркасный дом каркас

Каркасные дома проекты схема

Лаги брус 150х50

Чертеж каркаса НРЦ

Каркасный дом силовой каркас

Каркасный дом СП 31-105-2002

Чертеж стены каркасного дома 4*4

Каркасный домик сборка

ОСП ветрозащита утеплитель

Строительство каркасного дома проекты

Каркасно-засыпной дом схема

Каркас с односкатной крышей из бруса 50-150

Типовые узлы каркасного дома

Чертеж двухэтажного каркасного дома

Каркасный дом платформа

Каркас из бруса 150х150 чертеж

Узлы крепления деревянных балок каркаса

Схема стены каркасного дома 6 на 6

Каркасный дом по технологии фахверк

Немецкие проекты домов и коттеджей бесплатно чертежи и фото

Проектирование каркасного двора своими руками

Каркасный домик 6х6

Код строительства каркасного дома

Строим каркасный домик

Каркасный домик сборка

Чертеж каркасной стены 6х6

Каркасный дом 6х6 каркас

Схема каркасной стены по канадской технологии

Проектная документация каркасного дома

Чертеж каркасного дома 4×6 с плоской крышей

Чертёж каркасного дома 6х4

Схема сборки каркасного угла

Чертеж стены каркасного дома 6х6

Схема устройства каркасного дома

Деревянный каркас конструкция

Схема строительства каркасного здания

Каркас сарая 4*6

Схема строительства щитового дома

Типовые узлы каркасного пола

Устройство мансардной кровли стропильная система

Каркасный домик сборка

Финская технология строительства каркасных домов

Каркасный дом каркас

Каркасный дом 6х6 схема каркаса

Фахверк каркас конструктив

Узел каркасной стены 200 мм

Модуль дом каркас

Фахверк узлы каркаса

Каркас дома из доски

Каркасный сарай 6х4

Схема возведения каркасного дома

Чертежи каркасных домов с панорамными окнами

Стены в каркасном доме технология

Сборка каркаса каркасного дома

Чертеж стены каркасного дома

Каркасный дом каркас

Каркасная стена с утеплителем и ОСП

Доска для каркасной технологии

Обвязка 1 этажа каркасного дома

Чертежи одноэтажного каркасного дома 6на6

Щитовой каркас пристройка

Стропильная система двухскатной ломаной крыши чертежи

Стены в каркасном доме на сваях

Пол в каркасном доме

Схема сборки каркаса стен каркасного дома

Каркасник схема каркаса

Стропильная система мансардной крыши

Каркасный дом 6х6 схема каркаса

Узлы соединения каркасных стен

Чертеж каркасного дома 6х6 одноэтажного

Каркасно-щитовой дом схема

Стропильная схема мансардной крыши

Каркасный дом архикад проектирование

Чертеж каркасной бытовки 3х4

Схема укосин в каркасном доме

Схема монтажа каркасного дома

Узел каркасной стены 200 мм

Узел перегородки в каркаснике

Хозблок 4х6 с односкатной крышей

Технология каркасного домостроения

Каркас дом

Финская технология строительства каркасных домов

Каркас дома

Пирог утепления стен каркасного дома

Проекты схемы каркасных домов

Деревянный каркас одноэтажного здания

Каркасный домик 4х6 чертежи

Стойки каркаса из бруса 150х100

СП 31-105 каркасные деревянные схема стен

Каркас односкатной кровли схема

Схема каркаса щитового дома

Каркас веранды из доски 50/150

Каркас дома 6х6

Каркасная бытовка 3х3 чертежи

Чертежи и схемы сборки каркасной бани

Усадка каркасного дома из досок камерной сушки

Каркас дом этапы

Схема монтажа утепления щитовых домов

Каркасник 6 на 3

Схема сборки каркасного дома 6х6

Перекрытие одноэтажного каркасного дома

Конструкция каркасного дома узлы

Каркасный оконный проем

Этапы каркасного строительства

Сборка деревянного каркаса

Каркасные стены толщиной 200 мм с утеплителем

Обвязка крыши каркасного дома

Технология фахверк конструкции

Балки перекрытия с шагом 600 мм схема

Каркас каркасника

Каркас 6х6 стены

Каркасный домик 4х6 чертежи

Timber Framing 101 — Start Here

Other Site Resources

Timber Frame Associations

• Timber Framers Guild
• Timber Frame Engineering Council
• International Log Builders’ Association
• Woodworks

Subscribe to наш информационный бюллетень

и получите три БЕСПЛАТНЫХ плана для рам ниже, а также нашу электронную книгу Создание деревянного каркасного дома

Итак, что такое деревянная рама?

Деревянный каркас имеет долгую историю во всем мире как традиционная строительная практика. При деревянном каркасе вместо более тонких пиломатериалов (например, 2 x 6) обрамляют тяжелые, большие бревна. Одной из наиболее отличительных характеристик деревянного каркаса является уникальная столярка, которая скрепляет бревна. Концы бревен вырезаны так, что они подходят друг к другу, как кусочки пазла. В обеих соединяемых балках просверливается отверстие, и в них вбивается деревянный штифт, чтобы скрепить соединение. В деревянном каркасе используется множество типов соединений. Некоторые из распространенных соединений — врезные и шиповые, соединение внахлестку «ласточкин хвост», соединение внахлестку и косое соединение.

В 20-м веке вырос спрос на дешевое, быстро возводимое жилье, и размерные пиломатериалы вытеснили деревянный каркас в качестве стандартной строительной практики. После долгого затишья в 1970-х годах в Соединенных Штатах началось возрождение деревянного каркаса. Квалифицированные мастера вернули старые методы деревянного каркаса, используя преимущества наших современных технологий. Возрождение деревянного каркаса распространилось по всему миру, и сегодня во многих странах, включая Канаду, Францию, Германию, Великобританию, Австралию, Данию, США и Японию, существуют активные сообщества деревянного каркаса.

Поскольку деревянно-каркасная конструкция очень прочная, несущие стены посередине дома обычно не нужны. Это позволяет создавать гибкие и открытые конфигурации помещений. Тем не менее, даже в больших открытых пространствах рама объединяет пространство, а тепло дерева и столярных изделий очеловечивает его и делает его более интимным. Стены конструкции, как правило, возводятся снаружи деревянного каркаса, благодаря чему древесина остается красиво открытой внутри дома. Снаружи деревянные каркасы могут быть облицованы любым типичным строительным материалом, поэтому ваш деревянный дом может сочетаться с различными архитектурными стилями и вписываться в любой район.

В чем разница между деревянным каркасом и традиционными домами, бревенчатыми домами и домами из столбов и балок?

Деревянные каркасы

Деревянные дома представляют собой законченные конструкции, состоящие из тяжелых деревянных вертикальных стоек, поддерживающих горизонтальные балки. Они образуют поперечные сечения, называемые изгибами, а множественные изгибы создают бухты. Другие элементы, такие как коленные скобы и распорки, обеспечивают поддержку рамы.

Стандартная конструкция

Традиционно построенные дома (иногда называемые «деревянными») строятся из пиломатериалов меньшего размера, которые легко доступны на лесопилках — в заданных размерах, таких как 2×4, 2×6 и т. д. Поскольку материалы меньше, несущие стены должны быть включены в дизайн для поддержки конструкции.

Бревенчатые дома

Бревенчатые дома построены из бревен, сложенных горизонтально, которые конструктивно образуют стены. Бревенчатые дома, как правило, имеют горизонтальный профиль, образованный этими сложенными друг на друга элементами. Бревенчатые дома легко узнать снаружи, потому что бревна остаются открытыми.

Стойка и балка

В конструкции стоек и балок используются тяжелые бревна, как и в деревянном каркасе. Лесоматериалы могут быть круглыми бревнами или фрезерованным брусом. Отличие от деревянного каркаса в том, что в них используются металлические крепления, которые либо скрыты, либо видны на лицевой стороне балок.

Сегодняшние проекты стали более сложными, а требования к кодам — более строгими. Иногда это приводило к стиранию границ между этими различными типами строительства. Например, в деревянном каркасе могут быть некоторые соединения, требующие специальных соединителей. Эти соединители могут быть спрятаны внутри стыка, сохраняя при этом традиционный внешний вид деревянной рамы и используя преимущества современных технологий. Кроме того, распространены гибридные конструкции, в которых менее важные части здания обычно строятся для экономии средств, а больше общественных мест строится с драматической красотой деревянного каркаса.

Подробнее читайте в разделе Дома из бревен и деревянного каркаса: в чем разница?, Разница между деревянным каркасом и столбом и балкой

Каковы преимущества деревянного каркаса?

Открытая древесина, сложные столярные изделия и открытая планировка придают деревянным каркасным домам эстетику, не имеющую себе равных ни в одном другом типе конструкции. Кроме того, деревянные конструкции отличаются прочностью и долговечностью, которых нет в традиционных домах. Поскольку большие пиломатериалы более устойчивы к полному прогоранию в случае пожара, чем более мелкие пиломатериалы, из которых состоят обычные строительные конструкции, они обеспечивают большую структурную целостность в случае повреждения от пожара. А деревянный дом дает возможность сделать смелое дизайнерское заявление, поскольку существует множество различных вариантов пород дерева, стилей ферм и украшений каркаса. Деревянный дом может быть оформлен в любом стиле, от деревенского до современного и классического традиционного Новой Англии — или в любом другом стиле, который может вообразить дизайнер.

Глоссарий деревянного каркаса

Вот некоторые  (но не все!) термины, часто используемые для описания частей деревянного каркаса. Дополнительные термины см. в глоссарии Timber Frame.

• Балка  — Горизонтальный брус, используемый в каркасе конструкции. Они поддерживаются на концах и могут быть как несущими, поддерживающими балками, так и ненесущими.
• Опоясывающий элемент  — Ключевой горизонтальный брус или балка, используемый для соединения стоек или подоконников. Обвязка, идущая в направлении стены, называется обвязкой стены, а обвязка, идущая в изогнутом направлении, называется изогнутой обвязкой.
• Гибрид   — тип здания, в котором сочетаются методы деревянного каркаса и традиционного каркасного или бревенчатого строительства.
• Соединения  — когда два бруса или части каркаса соединяются вместе. Соединения могут быть простыми или декоративными и включать, среди прочего, врезные и шиповые соединения, соединение внахлестку «ласточкин хвост», соединение внахлестку и косое соединение.
• Врезной и шиповой  — Метод крепления двух деревянных брусков. Один кусок дерева имеет прорезь, а другой компонент имеет выступающий элемент, который входит в прорезь.
• Стойки  — Основные вертикальные балки, поддерживающие каркас.
• СИП   — (строительные теплоизоляционные панели) покрывают деревянный каркас. Они состоят из двух слоев дерева, заполненных очень плотной изоляционной пеной.
• Лесоматериалы — Деревянные стойки и балки, из которых состоит несущий каркас.
• Ферма — Жесткая треугольная конструкция из бревен с распорками жесткости. Существует несколько различных стилей ферм Фермы, которые поддерживают крышу конструкции.

Какие существуют типы деревянных каркасных ферм?

Тип опоры, необходимой вашему каркасу, и ваши личные предпочтения будут определять, какой тип фермы деревянного каркаса вы выберете. Простейшей формой фермы является треугольник, но в большинстве конструкций требуются дополнительные элементы жесткости внутри фермы.

Общая ферма

Основной треугольник, соединенный вершинами. Он образует простой треугольник и часто используется в качестве вторичного несущего компонента в некоторых наиболее эстетически привлекательных конструкциях ферм.

Королевская стойка со стойками

Королевская стойка – это экономически выгодная конструкция, которая особенно привлекательна при модификации изогнутыми раскосами и перемычками. Он имеет центральную стойку и обычно дополнительные стойки

Королевскую стойку

Эта ферма включает две вертикальные стойки, расположенные на расстоянии друг от друга в виде треугольника. Это хорошая ферма для использования, если окно должно быть размещено по центру под вершиной фермы.

Ножничная ферма

Ножничная ферма с деревянным каркасом имеет диагональные пояса, которые поддерживают стропила и связывают элементы на месте.

Ферма-молот

На протяжении всей истории многие соборы проектировались как ферма-молот. Эта конструкция имеет центральную арку и является более сложной по своей природе, чем большинство других типов ферм. Этот стиль кажется более тяжелым и массивным, чем другие конструкции ферм.

Узнайте больше в подробной статье 5 основных типов ферм с деревянным каркасом

Что такое подъем деревянного каркаса?

При распиловке деревянного каркаса все конструкционные бревна для здания подготавливаются заранее в цехе. Деревянные брусья калибруются, строгаются и обрезаются, а затем тестируются перед транспортировкой на строительную площадку. Затем на месте изгибы собираются на месте. После сборки их поднимают из горизонтального положения в вертикальное по одному. Когда каждое колено поднимается, оно соединяется с уже установленными коленами с помощью горизонтальных балок. Затем, когда все изгибы на месте, добавляются стропила крыши и/или прогоны.

Подъем деревянного каркаса может выполняться вручную для небольших каркасов с использованием длинных шестов, веревок и большого количества мускулов. Для больших рам часто используются краны, чтобы поднимать изгибы и бревна на место.

 После того, как рама поднята, большинство производителей деревянных каркасов продолжают традицию прибивать вечнозеленую ветку к самой высокой точке рамы. Этот символический акт знаменует собой завершение воскрешения.

Ознакомьтесь с некоторыми из недавних поднятий деревянного каркаса, о которых сообщалось в TFHQ — ЗДЕСЬ

Что такое SIP и почему они полезны в деревянном каркасном строительстве?

SIP (строительные теплоизоляционные панели) — самый распространенный способ ограждения деревянного дома. SIP состоит из изоляционной пенопластовой сердцевины (обычно вспененного или экструдированного полистирола), зажатой между двумя конструкционными облицовками, часто из ориентированно-стружечной плиты или фанеры. SIP могут охватывать всю раму, оставляя всю красивую древесину видимой внутри и образуя герметичный барьер от элементов. В результате получается прочная, энергоэффективная и экономичная система здания.

SIP доступны различной толщины и размеров, от 2 до 12 дюймов и размеров от стандартных 4 на 8 до 8 на 24 фута. SIP сокращают расходы на отопление и охлаждение на целых 60 процентов по сравнению с другими типами облицовки дома. SIP могут превзойти каркасные конструкции по энергоэффективности на 40–60 процентов.

SIP-панели можно разрезать на строительной площадке, чтобы они соответствовали конкретному плану дома, а также расположению окон и дверей. Или панели могут быть вырезаны на заводе производителем точно по проекту дома, а затем пронумерованы для удобства монтажа, что приводит к экономии материалов и ресурсов.

Часто изготавливаемые с большим мастерством и сделанные из прекрасного дерева, истинная ценность деревянных каркасных домов заключается в их универсальности, энергоэффективности и прочности.

Ищете план?

Подпишитесь на нашу рассылку новостей

и получите три БЕСПЛАТНЫХ плана для рам ниже, а также нашу электронную книгу Создание деревянного каркасного дома

Тепличные конструкции — Декоративное производство Декоративное производство

Эффективность и производительность теплицы во многом зависит от типа используемой структуры выращивания. Поскольку существует множество вариантов дизайна, важно ознакомиться с преимуществами и недостатками каждого из них. Ниже приводится краткое описание коммерческих теплиц и их структурных компонентов.

Типы теплиц

Вообще говоря, существует три типа теплиц: односкатные, отдельно стоящие и соединенные коньком и бороздой или желобом (рис. 1). Немногие односкатные теплицы используются для коммерческого производства из-за ограничений по размеру.

Этот тип дома наиболее популярен среди любителей.

Рис. 1. Конструкции коммерческих теплиц: A) соединение с водосточным желобом, B) отдельно стоящая конструкция, C) одинарный фронтон.

Отдельные теплицы стоят независимо друг от друга. Однако они могут быть соединены с рабочей зоной или иметь доступ к другой теплице через коридор. Наиболее распространенным типом отдельно стоящих теплиц для коммерческого производства является Quonset. Эти дома построены из арочных стропил и обычно имеют прочные торцевые стены для дополнительной поддержки. Теплицы Quonset подходят для выращивания большинства сельскохозяйственных культур, но площадь выращивания несколько ограничена у боковых стен. Это снижает эффективность и производительность.

Коньковые и бороздковые теплицы соединены по карнизу общим желобом. Обычно внутренняя стена под водосточным желобом отсутствует, что повышает эффективность. Коньковые и бороздчатые теплицы могут быть остроконечными или изогнутыми арочными. Остроконечные дома обычно подходят для тяжелых покрытий (например, стекло, стекловолокно), а изогнутые арочные дома покрыты более легкими материалами (например, полиэтиленом, поликарбонатами).

Несколько соединенных между собой коньковых и бороздчатых теплиц часто называют «диапазоном».

Элементы конструкции

Стропила являются основной вертикальной опорой теплицы (Рисунок 2). Обычно их размещают на 2-х, 3-х или 4-х футовых центрах в зависимости от требований к прочности. Стропила могут быть стропильного типа или изогнутые арочные в зависимости от ширины теплицы. Вообще говоря, теплицы шириной более 50 футов требуют усиленной ферменной конструкции.

Рисунок 2. Основные конструктивные элементы теплицы: А) стропила, Б) торцевая стена, В) боковая стойка, Г) боковая стена, Д) прогон.

Прогоны — это горизонтальные опоры, идущие от стропила к стропилу. Эти структурные компоненты обычно располагаются на расстоянии 4-8 футов друг от друга в зависимости от размера теплицы. Прогоны иногда могут быть соединены поперечными стяжками. Они обеспечивают дополнительную поддержку и могут потребоваться в районах, где часты сильные ветры.

Боковые стойки и колонны представляют собой вертикальные опоры, обычно высотой от 1 до 10 футов. Эти конструктивные элементы определяют высоту производственной зоны и сильно влияют на эффективность. Боковые стенки также могут иметь вентиляцию для обеспечения охлаждения и изоляции.

Материалы каркаса

Теплицы могут быть изготовлены из различных материалов. Среди самых популярных – алюминий, сталь и дерево. Из этих трех алюминий, безусловно, является самым экономичным и долговечным. Алюминий может быть экструдирован в различных формах и толщинах. Затем из этого материала можно сделать стропила, боковые стойки и другие конструктивные элементы.

Древесина используется реже, поскольку она быстро портится во влажной среде теплицы. Если используется древесина, лучше всего использовать обработанную под давлением древесину, которая «сопротивляется» гниению. Есть несколько удовлетворительных типов этой обработанной древесины, имеющихся в продаже. Однако было обнаружено, что PENTA выделяет пары, которые могут быть вредны для растений.

Покрывающие материалы

Покрытия для теплиц должны быть достаточно прозрачными, чтобы обеспечить оптимальную светопроницаемость, и в то же время быть прочными и экономичными. Для удовлетворения этих потребностей на коммерческой основе было разработано несколько материалов.

Стекло обеспечивает наилучшее светопропускание для тепличного производства. Однако структурные компоненты, необходимые для поддержки стекла, являются дорогостоящими. Кроме того, первоначальные инвестиции, а также необходимое техническое обслуживание ограничили использование стекольных домов техасскими производителями.

Стекловолокно — еще один материал для покрытия, который часто используется в коммерческих теплицах. Стекловолокно ребристое, чрезвычайно прочное и не требует обширных структурных компонентов стеклянного дома. К сожалению, стекловолокно очень восприимчиво к разрушению ультрафиолетовым (УФ) светом. Это приводит к набуханию волокон, что приводит к значительному снижению светопропускания. Срок службы стеклопластика при определенных условиях может составлять всего пять лет.

Двойные листы полиэтиленовой (PE) пленки, надутые воздухом, являются наиболее распространенным покрытием коммерческих теплиц в Техасе. Полиэтилен не является жестким, но обеспечит поддержку, необходимую для нормальной работы. Большинство доступных в настоящее время полиэтиленовых пленок прослужат примерно два года, прежде чем их потребуется заменить. Хотя это частое техническое обслуживание является дорогостоящим, требуемые меньшие первоначальные инвестиции, а также ограниченное количество структурных компонентов, необходимых для поддержки этого покрытия, сделали полиэтилен наиболее экономичным для производителей.

В настоящее время производится несколько новых поликарбонатных и акриловых материалов для покрытия теплиц. Однако в настоящее время недостаточно информации, чтобы определить, превзойдут ли они используемые в настоящее время материалы.

Резюме

Эффективность и производительность конструкции теплицы во многом зависит от ее конструкции. Кроме того, первоначальные и долгосрочные затраты на объект зависят от типа используемых материалов. Гребневые и бороздовые птичники обеспечивают наибольшую эффективность в растениеводстве.
