Полы первого этажа каркасного дома

Ввиду особенностей конструкции полы первого этажа каркасного дома, выстроенного на свайном, ленточном или плиточном фундаменте, должны быть легкими и надежными. Они подвергаются воздействию окружающей среды и создают нагрузку на основание. Поэтому, чтобы не перегружать постройку, я всегда предлагаю своим клиентам именно деревянные полы.



Давайте знакомиться.

Я более 10 лет занимается возведением каркасных домов в Московской области. А это мои завершенные проекты.

По всем вопросам строительства каркасных домов можно звонить лично мне, по телефону: +7(495) 241-00-59 — проконсультирую, рассчитаю, подскажу.



Дерево, как экологически чистый материал, отличается высокой прочностью и низкой теплопроводностью. Совмещая его с утепляющими материалами и современными способами обустройства, мы с моей бригадой создаем надежную основу под будущий частный дом. К тому же при желании всегда можно обустроить систему «теплый пол» с подогревом, чтобы возвести понятие комфорта в абсолют.

Почему важно качественно обустроить пол на первом этаже?

Правильный выбор технологии и материалов для монтажа пола первого этажа каркасного дома имеет огромное значение. Каждый раз, когда к нам обращается новый клиент, я прошу его ответить на несколько важных вопросов:

• для чего строится дом;
• сколько людей будет проживать внутри;
• какой фундамент заложен под будущий дом;
• сколько денег заказчик готов потратить.

Все это дает мне достаточно сведений, чтобы понять, как лучше собрать пирог пола в здании, какие материалы использовать. К примеру, строя на свайном фундаменте нужно включить его в силовую конструкцию так, чтобы он не разрушался под воздействием окружающей среды.

Пирог пола выполняет такие функции:

• теплоизоляция, защита от потери выработанной отопительной системой тепловой энергии;
• платформа для размещения предметов интерьера, мебели, бытовой техники, безопасного перемещения жителей и гостей;
• повышение прочности всей конструкции каркасного дома;
• защита от проникновения влаги, распространения гнили или грибка по древесине.

В помещениях с влажным режимом эксплуатации (ванная комната, кухня, т.д.) мы с ребятами дополнительно укладываем гидроизоляцию, защищающую дерево от воздействия воды.

Несмотря на очевидные преимущества свайных домов, их подполье продувается, подвергается воздействию влаги и легко поражается вредоносными микроорганизмами при отсутствии должной защиты. При нехватке теплоизоляции полы в комнатах всегда будут холодными, и в зимний период такое здание не будет пригодным для постоянного проживания. Обустройство теплоизоляционного пирога позволит решить такие задачи:

• создание надежного барьера между конструкциями из дерева и окружающей средой;
• защита древесины от появления плесени и гнили;
• повышение энергетической эффективности постройки;
• предотвращение образования конденсата на перекрытиях.

Первое, что нужно сделать – подобрать строительные материалы для создания теплоизоляционного пирога. Есть много разных видов древесины, некоторые из них лучше подходят для южных территорий России, другие – для регионов с суровым климатом.

Еще одним фактором, определяющим выбор, являются деньги, а точнее их наличие у клиента, но я всегда убеждаю отказаться от экономии в пользу качества и долговечности.



Мои фото отчеты о построенных домах

Посмотрите, как я со своей бригадой возводим каркасные дома в подробных фоторепортажах

Мы не делаем секретов, показываем вам весь процесс строительства каркасного дома по шагам.



Из чего строить?

Прежде, чем приступить к работе, будущий владелец должен выбрать, какие стройматериалы будут использоваться. В первую очередь речь идет о древесине, ведь именно на нее приходится основная нагрузка. Здесь я всегда советую ориентироваться по климатическим условиям и доступным средствам. Для строительства я использую две основные группы древесины:

• Из хвойных деревьев. Обходятся недорого и обладают неплохим качеством. За счет большого содержания смолистых веществ лучше отталкивают влагу, поэтому из сосны и родственных сортов лучше укладывать полы под санузлом, кухней, ванной комнатой или коридором;

• Из лиственных деревьев. Преимущественно осина и дуб. Они обойдутся вам заметно дороже, но такой материал способен прослужить дольше, чем хвойная древесина. Идеальное решение для гостиной или спальной комнаты.

При укладке дерево должно быть высушенным, в противном случае брусья и доски треснут со временем.

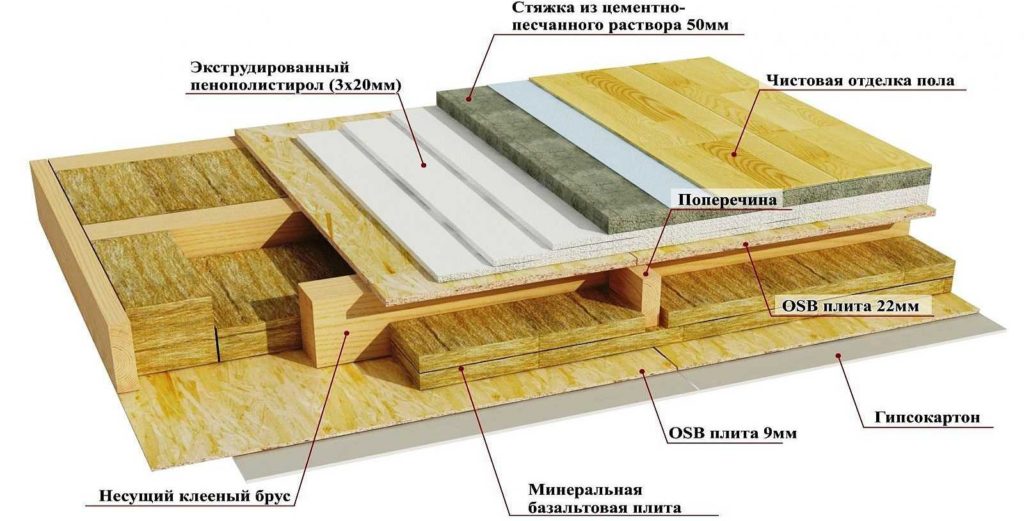

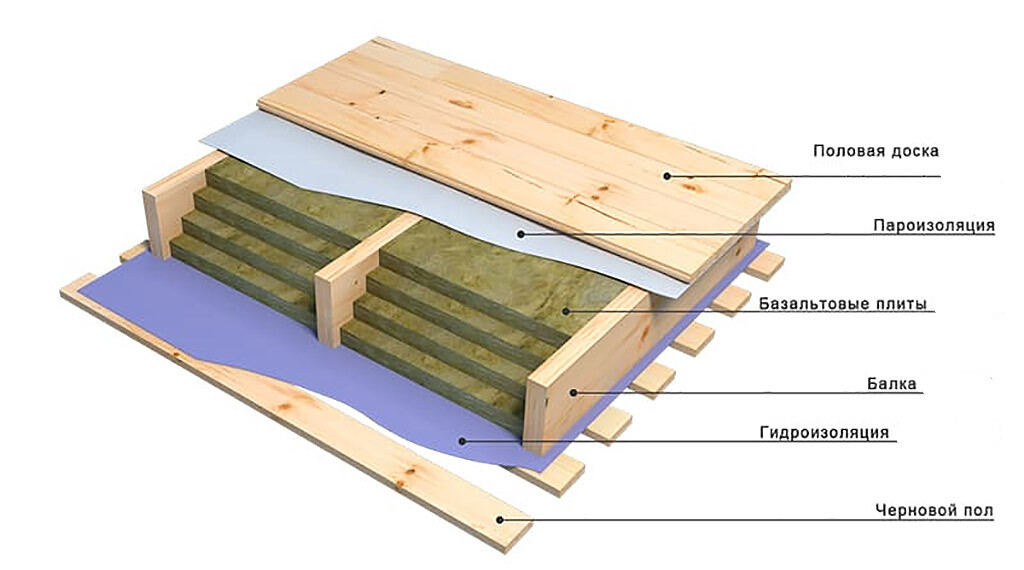

Структура пирога пола

В каркасном доме данный элемент являет собой сложную конструкцию, состоящую из разных строительных материалов. По способу обустройства она мало отличается от пирога каркасной стены. Также пирог пола первого этажа отличается межэтажного перекрытия и пола второго этажа, поскольку эти структуры разработаны с разными целями и подвергаются различным видам нагрузки.

Особенности:

• вне зависимости от типа фундамента при возведении каркасного дома предусмотрено наличие обвязки из бруса, уложенной поверх гидроизоляционного материала;

• фиксация компонентов обвязки проводится при помощи анкерных болтов либо «шпилек», создающих жесткую опорную конструкцию;
• в структуру включаются лаги – поперечные балки, позволяющие выполнить настил будущего напольного покрытия.
  Лаги фиксируются в сделанные вручную прорези или фиксируются крепежными элементами;

• шаг лагов составляет 625 мм – это соответствует стандартной ширине утепляющего материала и размерам ОСП;
• плиты, из которых выполняется черновой пол, стыкуются и прикрепляются к лагам.

В каркасном доме черновой пол мы выполняем на нижней части перекрытия. Для этой цели я использую необрезную доску, фанеру или ОСП. Обшив так всю нижнюю поверхность, укладываю фанеру или ОСП на опорные бруски, которые я предварительно прибиваю к нижней части лаг.

Если дом большой, и на пол предполагается повышенная нагрузка, то лучше изменить устройство пола первого этажа каркасного дома, и сделать черновой пол поверх несущих лаг, и уже на нем собирать пирог настила. Устанавливая дополнительные лаги, я создаю полноценную обрешетку, служащую опорой для размещения пирога пола. При таком подходе мне удается значительно увеличить прочность всего дома, но это приводит к уменьшению внутреннего объема.

Выполняя работу, я строго слежу, чтобы бригада соблюдала следующие правила:

• Тщательная обработка антисептическими препаратами. Даже лучшая древесина может сгнить или пострадать от проникновения насекомых, грибка, и прочих вредных микроорганизмов. Поэтому обработка должна проводиться тщательно, с применением смесей глубокого проникновения, отпугивающих вредителей в течение срока до десяти лет;
• Между лагами устанавливается утеплитель. Если речь идет о домике для дачного участка, от этого правила можно отказаться, но при капитальном домостроительстве теплоизоляция крайне важна, поскольку позволяет избежать теплопотерь и сократить расходы на отопление;

• Забирка на сваи. Если речь идет о свайном фундаменте, дополнительная термоизоляция, установленная на них, замедлит процесс замерзания грунта под домом, также послужив полноценным элементом декорирования здания;
• Вентиляционные продухи. Они обеспечивают естественную циркуляцию воздуха и способствуют испарению конденсата, собирающегося на деревянной поверхности. Отверстия обладают диаметром в 10 см, площадь каналов должна быть равной 1\400 от периметра цоколя.

Самое сложное – это не забыть ни одной мелочи, ни одного пункта при монтаже. К счастью у меня и моих подчиненных уже достаточно большой опыт, чтобы малейшее несоответствие сразу бросалось в глаза. По крайней мере, клиенты на наш подход не жалуются, и построенные нами дома служат новым владельцам годами верой и правдой.



Посетите любой из моих объектов как готовый так и строящийся

Позвоните и я вам покажу любой из моих построенных домов и все детально расскажу.



Материалы для гидроизоляции

Гидроизоляция – это слой, не допускающий проникновение через пол сточных либо грунтовых вод, или жидкости другого происхождения. Под это понятие подпадают мембранные материалы с гидрофобными свойствами, при помощи которых защищается фундамент и пирог пола. Разновидности:

• Рулонная изоляция. К этому типу относятся битумные или полимерные рулоны, геотекстиль, мембраны или пленки;
• Красочные материалы. Краски и мастики с водоотталкивающими свойствами.



Важно!

Рубероид, толь или пергамин, а также полимерные пленки я использовать не рекомендую — они выходят из строя уже через 5 лет после эксплуатации. Поэтому лучшим решением станет применение битумно-полимерные рулоны, сделанные из стеклоткани или стеклохолста. Также я часто использую изделия из стойкого полиэтилена высокого давления с фольгированием.



Краска или битумная мастика – простой и дешевый способ защитить здание от дождя или талой воды. Мастика наносится на поверхность валиком или кисточкой, для краски можно использовать краскопульт. Но каждые пять лет обработку следует проводить повторно, к тому, же такой способ не дает полной защиты для древесины.

Гидроизоляционные материалы устанавливаются по всей площади помещения, и поднимаются на стену, на высоту от 20 см над уровнем пола. Под трапами и водоотводами укладывается дополнительный слой.



Ваша выгода при обращении ко мне

строю сам — 100% гарантирую качество

Все работы выполняю лично, у меня своя бригада

17 лет опыта

По началу занимался кровлями, но уже более 12 лет строю каркасные дома

Стройматериалы без наценки

все материалы вам привезу по закупочной цене (сравните мои сметы)

99% довольных заказчиков

которые рекомендуют меня друзьям

за 17 лет был всего 1 гарантийный случай (исправил в течении 2 дней) Можете смело искать отзывы обо мне в интернете по названию сайта или по Степанов Михаил



Что надо знать о теплоизоляции

Поскольку большинство каркасных домов строится на сваях, между землей и наружной стороной пирога пола образуется свободное пространство, через которое происходит утечка тепла. Чаще всего такое происходит, если по периметру отсутствует защита в виде фальш-цоколя.

Отказ от дополнительного утепления перекрытия между землей и первым этажом приведет к ряду негативных последствий:

• увеличатся расходы на отопление в зимний период;
• внутри технического подполья будет образовываться конденсат, увлажняющий древесину;
• дерево быстро гниет и покрывается плесенью.

К счастью, всего этого можно избежать, если грамотно воспользоваться свободным пространством между лагами. Каждый проем между поперечными брусьями заполняется теплоизолирующим материалом, щели задуваются при помощи монтажной пены.

Эффективность утепления будет зависеть от того, какой материал вы выберете. Здесь все упирается в финансы, но при этом выбор не имеет настолько фундаментального значения, чтобы я всегда советовал владельцам строго один вариант решения проблемы. Вы сами решаете, стоит ли выбрать тот или иной материал:

	Плюсы	Минусы
Пенопласт	Неплохая теплоизоляция, отличающаяся своей дешевизной. Может впитывать влагу, но не гниет и не служит питательной средой для плесени, грибка или насекомых.	Замерзнув, промокший пенопласт теряет целостность и становится неэффективным. Если желаете использовать его, позаботьтесь о влагозащите.
Пеноплекс	Улучшенная версия пенопласта с высокой прочностью и отсутствием водопоглощения. Замерзание ему не вредит. В состав включены антипирены, препятствующие горению;	Обходится значительно дороже пенопласта, менее эффективен чем минвата.
Минеральная вата	Хорошо удерживает тепло, особенно базальтовая вата. Не горит, не пропускает холод, не боится гнили или плесени.	Наиболее дорогой продукт в своей категории. При намокании теряет часть теплоизоляционных свойств.

Иногда строители используют керамзит, но сам я крайне не рекомендую этот материал. Чтобы он был эффективным, нужно насыпать очень большой слой, а это украдет у вас жилое пространство.

Монтаж пола первого этажа в каркасном доме

После того как все будет готово к работе, я еще раз, на всякий случай, проверяю ровность фундамента. Если ленточный – исследую все с уровнем и провожу тщательные измерения. Если свайный – замеряю высоту на разных участках и натягиваю нити по диагонали. Убедившись, что все соответствует норме, мы с ребятами приступаем к работе.



Важно!

Принцип монтажа примерно одинаков для всех видов фундамента, но если речь идет о свайном основании, то предварительно нужно поставить бетонную обвязку. Она объединяет все опоры в единую конструкцию и равномерно распределяет по ним вес. Для ленточного или плитного фундамента подобные действия не нужны.



Первый этап включает в себя такие процедуры:

• По периметру фундамента проделываются отверстия для анкерных болтов, закрепляющих лежни – брусья, устанавливаемые по всему периметру здания;
• Фундамент гидроизолируется тем материалом, какой выбирает клиент;
• Монтаж лежней. Проводится поверх бетонных плит обвязки или прямо по телу ленточного фундамента. Брусья фиксируются анкерными болтами в строго горизонтальном положении. После монтажа мы снова проверяем все ровные поверхности с уровнем.

Далее укладывается слой гидроизоляции, защищающей лежни и пространство под ними от проникновения влаги.

Следующий этап – установка опоры и балок пола:

• на плане дома мы определяем положение и высота всех опор;
• далее мы ставим опоры и при помощи бечевки определяем, ровно ли получилось;
• согласно выполненным замерам нарезаем брус 100х100 и ставим куски в заданных местах, поверх дополнительного слоя гидроизоляции. Фиксация выполняется гвоздями;
• ставим балки концами в карман, используя специальные вкладыши. Если элементы оказываются слишком длинными, их нужно обрезать.

Балка – это основной опорный элемент, удерживающий на себе всю конструкцию. Ее также нужно тщательно защитить от влаги и плесени.

Закончив с балками, мы приступаем к обустройству обвязки и лаг. Для этого применяются доски с толщиной 50 мм и шириной, соответствующей используемому утеплителю. В процессе моя бригада выполняет такие действия:

• монтирует обвязку по сторонам дома, ставя доски в параллельном по отношению к балкам пол положении, забивая их гвоздями с шагом 20 см;
• отмечают местонахождение будущих лаг, отмеряя от доски обвязки 40 см;
• лаги обрезаются до нужных размеров и фиксируются на лежнях и обвязке. В месте пересечения для верности я предпочитают дополнительно прибить их к балкам.

Далее, предварительно установив теплоизоляцию в проемы между лагами, можно приступать к установке чернового пола. В наиболее простом понимании – это доски, покрывающие всю площадь пирога пола. Я произвожу вычисления и подбираю доски соответствующей толщины и ширины, прибивая их к созданному основанию.

Черновой пол изготовлен из нешлифованных досок, поэтому сверху его нужно обработать. И тут есть множество вариантов – поверх можно установить паркет, окрасить доски и покрыть линолеумом, уложить поверх них плиты из пробкового дерева, сделать бетонную заливку и покрыть плиткой, или даже сделать наливной полимерный пол.

Я всегда предлагаю остановиться на более натуральных материалах, с поправкой на характер эксплуатации постройки. Лакированные шлифованные брусья, уложенные поверх чернового пола, наилучшим образом впишутся в антураж такого дома.



Как построена моя работа

Шаг 1.
Ваше обращение

Я вам детально рассказываю все тонкости ( отвечаю на все вопросы, помогу сделать правильный выбор и рассеять все сомнения) Лучше что бы у вас было четкое понимание чего вы хотите, если его нет, я вам помогаю с проектированием дома

Шаг 3.
Стоимость

Подробная смета (пример сметы ссылка) на материалы и на работы. Оплачиваете все по факту выполнения ( никаких предоплат)

Шаг 4.
Строительство

Строим дом, проводим коммуникации и отделку, учитываем все ваши правки в процессе и сдаем готовый дом



Система «Теплый пол»

Для наибольшего чувства комфорта внутри здания пол должен быть теплым вне зависимости от времени суток. Это поможет сберечь здоровье владельцев и избавит от необходимости все время ходить в тапочках. Чтобы этого добиться, нужно сделать так, чтобы в напольном покрытии всегда было тепло. Основные виды обогревающих систем:

• Электрическая. В подполье устанавливается система, генерирующая тепловую энергию при включении электричества. Проста в монтаже, но требует значительных расходов электроэнергии;
• Водяная. Требует больших усилий для монтажа – под пол закладываются трубы контура, подключенного к газовому или твердотопливному котлу. Агрегат прогоняет по трубам разогретую воду, обогревающую напольное покрытие.

В кирпичных домах такие системы чаще всего укладывают прямо в бетонную стяжку, но здесь такой вариант не подойдет. Мы не можем воровать и без того ограниченное внутреннее пространство, поэтому я всегда советую создавать «легкие» коммуникации.

Такой метод предусматривает установку труб еще до укладки чернового пола с применением алюминиевых пластин в форме «бабочки».

Металлическая вставка распределяет тепло и фиксирует трубу на месте, не позволяя ей сдвигаться. От нас это потребует кропотливой работы и точных расчетов, от вас – дополнительных вложений. Но на выходе вы получите отопительную мини-систему, значительно повышающую уровень комфорта.

Планируете сделать полы на первом этаже? Обращайтесь, помогу!

Как мне ни хотелось, а рассказать о таком ответственном процессе как монтаж пирога пола в каркасном доме коротко – невозможно. Это действительно сложный процесс, который следует выполнять только в хорошую погоду и как можно быстрее, и при этом не наделать ошибок. У меня и моих подчиненных, к счастью, для этого есть весь необходимый опыт и инструментарий. А на выходе будущий владелец дома получает надежный и долговечный пол, способный (при правильном уходе) прослужить не один десяток лет.



мой опыт — ваши сэкономленные деньги и нервы.

Я консультирую всех кто ко мне обращается, даже если вы потом уйдете строится к другой бригаде.
Задавайте вопросы, не стесняйтесь, я всем отвечаю —  это бесплатно

+7(495) 241-00-59Я доступен для звонков 7/24 — буду рад вам помочь, обращайтесь!

Полы в каркасном доме. Разновидности. Как сделать правильно?

Перед тем как приступить к монтажу пола следует выбрать правильный пиломатериал. Предпочтение отдается хорошо высушенному материалу из хвойных пород деревьев. Лаги лучше всего делать из лиственницы, так как она лучше всего переносит влажную среду.

Пол делится на черновой и чистовой.

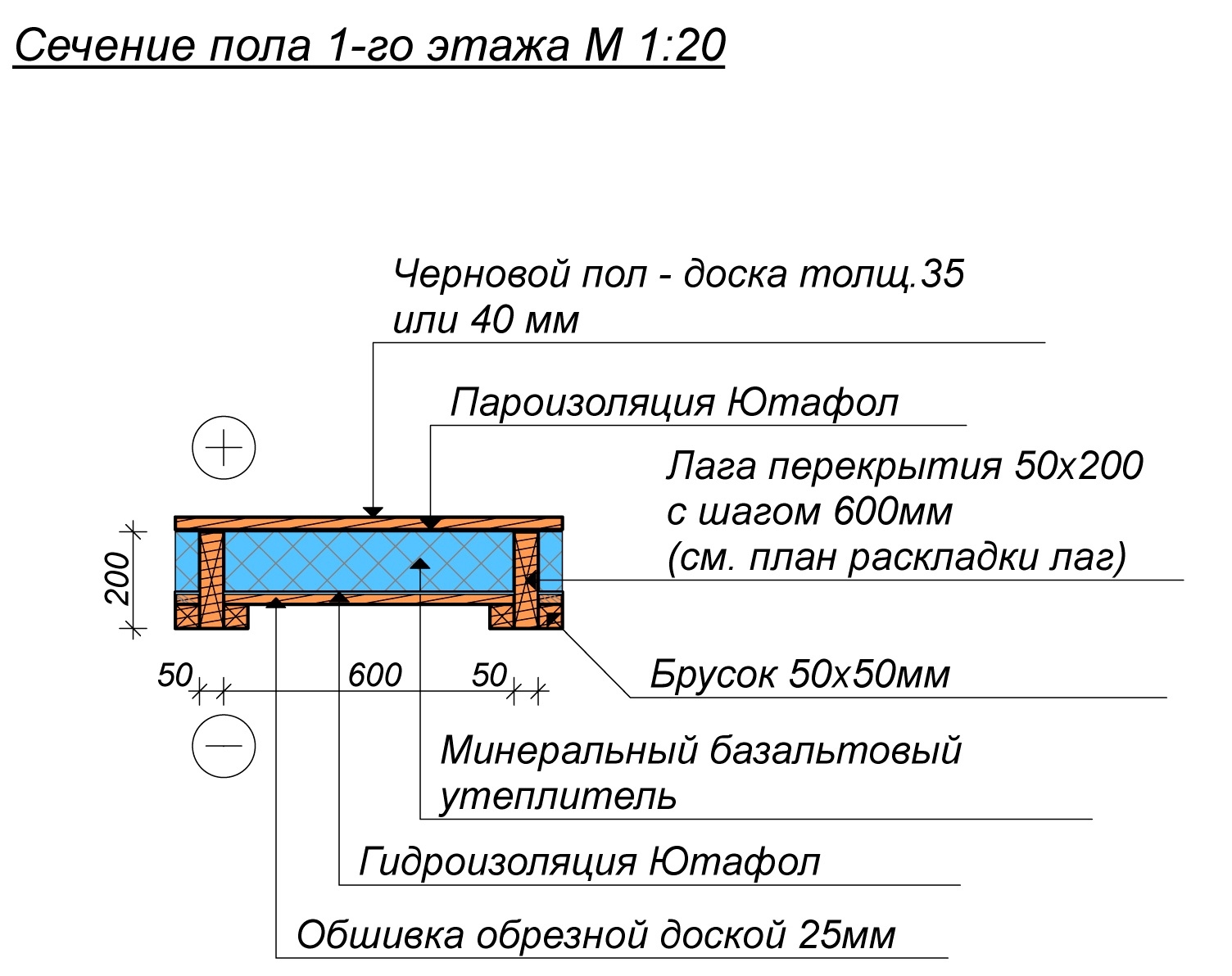

Черновой пол

Черновой пол крепится к лагам. Лаги предварительно обрабатываются антисептиком, а затем укладываются на обвязку фундамента. Внутри фундамента лаги кладутся на специальные опоры.

Сечение материала для лаг выбирается в зависимости от расстояния между стенами. Их главное предназначение – обеспечить прочное основание, чтобы пол не “играл” в процессе эксплуатации. Расстояние между лагами определяется в зависимости от ширины плит утеплителя. Утеплитель обязательно закрывается пароизоляционным материалом. Между лагами и фундаментом (столбиками) обязательно следует уложить гидроизоляцию.

Чистовой пол

Чистовой пол – это финишное покрытие, которое выбирается исходя из предпочтений хозяина дома: паркет, линолеум, ламинат или другой материал.

Пол укладывается с использованием различных технологий. Рассмотрим самые популярные.

Монолитный пол

Такая конструкция предполагает обустройство бетонной стяжки. Конструкция обладает рядом преимуществ:

– Практически неограниченный срок службы.
– Хорошая устойчивость к нагрузкам.
– Возможность для монтажа теплых полов.

Перед укладкой бетонной стяжки следует провести некоторые подготовительные работы: выровнять почву, выбрать верхний слой почвы и уложить песчаную подушку и слоя из щебня. Далее заливают стяжку и дают ей схватиться в течение 15-20 дней. После того, как бетонная стяжка застынет, на нее укладывается гидроизоляция, затем утеплитель, пароизоляция и лишь затем теплый пол и чистовой пол.

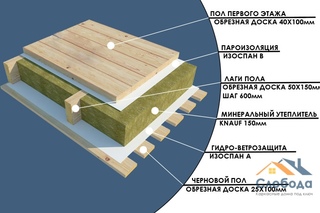

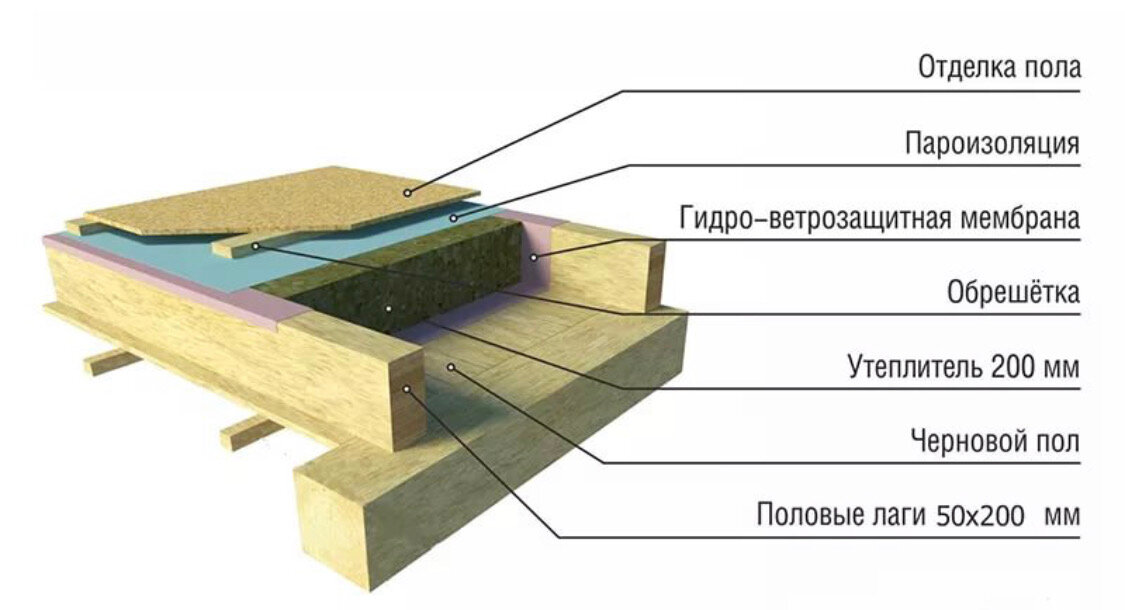

Каркасный пол

Этот тип пола укладывается на любой тип фундамента при устройстве специальной системы несущих и промежуточных балок и лаг. На первом этапе на фундамент укладываются лежни, которые создают прочную, надежную и жесткую конструкцию. На лежни в специальные пропилы укладываются лаги, их сечение может быть разным, в зависимости от длинны стены. На лаги укладываются доски, играющие роль чернового пола.

Пол состоит из нескольких слоев.

– Черновой пол.
– Ветро-влагозащита.
– Теплоизоляционный материал, например, минеральная вата, которая укладывается между лагами.
– Пароизоляция.
– Пол первого этажа.
– Чистовой пол.

Пол второго этажа

Основная задача пола между этажами – обеспечить надежную звукоизоляцию между этажами. В межэтажном перекрытии вместо традиционного утеплителя лучше уложить звукоизоляционный материал. Прекрасными звукоизоляционными свойствами обладает песок, он также хорошо аккумулирует тепло. Прочность пола и жесткость конструкции обеспечат надежные лаги. Монтаж пола второго этажа предполагает следующие работы:

– Обустройство межэтажных балок и лаг.
– Монтаж основания.
– Установка гидроизоляции.
– Укладка звукоизоляции.
– Установка пола второго этажа.

В следующей статье мы расскажем, как правильно сделать перекрытие каркасного дома.

Черный пол в каркасном доме

Важный элемент после лаг пола, стен и стропил в каркасном доме — черный пол. Черный пол в каркасном доме — это первоначальное покрытие пола, на которое потом будут укладывать чистовое покрытие пола: линолеум, ламинат, паркет, деревянную доску или плитку. Также черный пол необходим для удобства передвижения строителей по дому, по лагам ходить очень неудобно и опасно.

Из чего обычно делают черновой пол в каркасном доме?

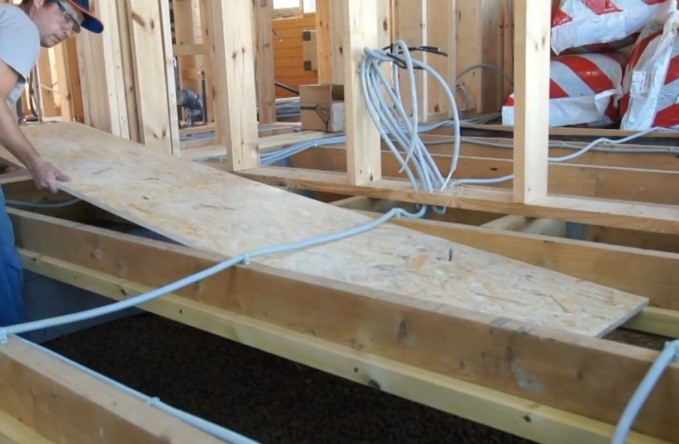

Вариант 1. Классический. Фанера или OSB-3
В канадском классическом каркасном доме пол делают из шпунтованной фанеры. У нас часто делают так же, но иногда заменяют ее на более дешевую плиту OSB-3 (ОСП-3). Также ОСП-3 (18-22 мм) можно заменить на шпунтованную доску 36 мм.
В этом случае ее нужно укладывать обязательно поперек лаг и лучше на первое время положить ее черновой стороной вверх, а через год уже перевернуть и поставить чистовой (так вы ее испачкаете меньше.К тому же, все равно ее нужно перекладывать и перетягивать через год, чтобы не было щелей).

Существует ряд правил, которым нужно следовать при укладке фанеры в качестве черного пола .

1. Фанера кладется в шахматном порядке:

То есть следующий ряд по отношению к предыдущему смещен стыками на половину размера фанеры. Это делается для увеличения прочности черного пола. Кстати, вы заметили, что на первой фотографии в этой статье фанера расположена неверно и смещена на половину плиты друг к другу?

2. Фанера кладется сразу сверху лаг перпендикулярно их направлению:

3. Толщина используемой фанеры зависит от шала лаг.

Шаг лаг 300-450 мм — фанера 16-18 мм (ОСП-3 18 мм)
Шаг лаг 500-625 мм — фанера 18-21 мм (ОСП-3 22 мм)

4. Стыковаться фанера должна на стыках лаг (по короткой стороне):

5. Стыки фанеры по длинной стороне (перпендикулярно лагам) должны состыковываться на перемычках (бриджингах):

Таким образом, мы размещаем перемычки через каждые 1250 мм (или 1220 мм, или 1525 мм — в зависимости от размера фанеры).

6. Крепеж фанеры на лаги.

Крепят фанеры к лагам и перемычкам или саморезами (длина 50-60 мм) или ершеными гвоздями (60мм) и клеем (клей наносится для избежания скрипа), который наносится под фанеру на лаги. По краю листа фанеры крепеж идет с шагом 15 см, в средней части листа с шагом 30 см.

7. Зазор между плитами фанеры во все стороны должен быть 2-3 мм (см на картинке выше).  Для этого можно на время крепления плит вставлять между ними гвоздик соответствующего диаметра.

Еще картинки с узлами черного пола каркасного дома:

Вариант 2. Скандинавский
УШП или УФП, описывал их в посте про фундамент для каркасного дома.

Вариант 3. Бетонная стяжка
Кладем фанеру как в первом варианте, можно минимально возможную толщину. После чего по фанере или ОСП-3 заливаем бетонную стяжку 3-5 см по гидроизоляции из пленки. В стяжку можно положить трубы теплого пола, тогда у нас черный пол будет отвечать также и за функцию отопления в доме. Я для себя присмотрел подобный вариант по определенным обстоятельствм.

Вариант 4. Деревянная доска
Черным полом (или даже чистым полом) в каркасном доме может быть также и деревянная доска. Конечно, скорость укладки доски гораздо ниже, чем при укладке фанеры. Обычно на пол кладут или обычную доску шириной 40-50 мм, либо шпунтованную доску 25-36 мм. В таком случае, стены каркаса не ставят поверх доски, а кладут прямо на лаги, чтобы доску можно было потом переложить (когда рассохнется).

Плюсы доски на полу каркасного дома:
— экологичность
— дешевизна
— доски легче носить к месту, чем фанеру (т.к. доска легче)

Минусы доски :
— щели в полу
— скрип пола (часто)
— трата времени (дольше колотить, чем фанеру)

Выбирайте сами, что использовать для черного пола в каркасном доме, главное, чтобы вам выбранный вариант был по душе!
P.S. Я для себя выбрал фанеру и пока не пожалел. На фанере у меня лежит теплый пол и все выглядит и ощущается монолитно.

А какой опыт у вас? Из чего вы сделали или собираетесь сделать пол в своем доме? Делитесь опытом в комментариях.

Устройство пола в каркасном доме

После возведения фундамента в каркасном доме приступают непосредственно к обустройству пола. Для работ важно подобрать качественные пиломатериалы, гидроизоляцию, утеплители, соблюсти технологию монтажа. От этого зависит прочность постройки, насколько она будет комфортной для проживания. Устройство пола в каркасном доме проводят с наступлением теплой, сухой погоды, чтобы предупредить намокания лаг, настила.

Выбор материала

В каркасных домах полы мостят из древесины. Она теплая, легкая, экологичная, быстро укладывается. Если дом предназначен для постоянного проживания, полы дополнительно утепляют. Когда речь идет о дачной сезонной постройке, можно обойтись без теплоизоляции.

Для обустройства пола подходит древесина следующих видов:

• Древесина хвойных пород подходит для комнат маленькой и средней площади. Она недорогая, достаточно надежная, долговечная.
• Осина, дуб стоят дороже, но в них привлекают высокие эксплуатационные характеристики. Древесину используют для любых помещений, включая спальни, детские комнаты.

Важно обратить внимание на качество и влажность дерева: хорошо просушенная древесина не деформируется со временем, поэтому между половицами не будет зазоров, а сами доски будут без трещин. Внешне материал должен быть гладким, без трещин, инородных пятен. Низкосортная древесина через время утратит форму, начнет гнить, разрушаться.

Утепляют пол базальтовой, стеклянной ватой, эковатой, используют пенополистирол, насыпной керамзит. Если выбранный материал недостаточно плотный, под лагами обустраивают черновой пол, который дополнительно обрабатывают антигрибковым составом. Снизу утеплитель выстилают парозащитой, сверху – гидроизоляцией для защиты от влаги, гниения.

Технология обустройства пола

Каркасные дома возводят на ленточном, столбчатом или свайном фундаменте. Монолитной стяжки в этом случае не будет, а пол будет укладываться непосредственно на балки.

Предварительные работы

Вначале фундамент выравнивают, чтобы перепад высот составлял не больше 10 мм на погонный метр. Для крепления лежней по периметру монтируют анкерные болты, внутри – бетонные опоры для монтажа опорных брусов. Дополнительно в стенках фундамента делают карманы для балок пола, которые защищают о влаги обмазочными смесями, пленкой.

Установка балок

Балки в доме из бруса выполняют функцию лаг, для которых используют пиломатериал сечением 100х150 мм. Чтобы не настилать лаги поперечными балками брус монтируют с шагом 1 м, располагая широкую грань вертикально. Балки перекрытия врезают в стены между первым и вторым венцами. Прорези готовят заранее, в них брус осаживается и крепится нагелями.

Перед установкой брус обрабатывают антигрибковыми пропитками, средствами защиты от насекомых, огнеупорными антипиренами. Этими же составами покрывают первые ряды пиломатериала, из которых возводятся стены. При монтаже лаг их положение выверяют строго по уровню, чтобы не допустить перекоса горизонтальной плоскости пола.

Черновой пол, гидроизоляция

• Снизу, к боковым плоскостям балок подшивают черепной брус сечением 30х30 мм и больше. Пиломатериал крепят гвоздями, оцинкованными саморезами.
• Когда опора черновых досок пола готова поверх укладывают подготовленные и нарезанные по размеру доски толщиной 25 мм.
• Если для чернового пола используется необработанная доска, перед укладкой ее очищают от коры, обрабатывают пропитками от гниения.

Перед монтажом теплоизоляции лаги выстилают парозащитой: армированной пленкой, диффузной мембраной. Ее кладут внахлест, крепят к лагам степлером, края фиксируют влагостойким скотчем. Вместо пленки можно использовать рубероид, который укладывают в несколько слоев, фиксируют битумом.

Утепление пола каркасного дома

Утеплителем заполняют промежутки между лагами, чтобы не было пустот, зазоров. Сверху выстилают гидроизоляцию, чтобы предупредить намокание, деформацию утеплителя. Подойдут рулонные материалы, которые укладывают внахлест, края простреливают степлером.

Когда пол смонтирован, утеплен, его обшивают влагостойкой фанерой толщиной 16-20 мм. Листы размечают так, чтобы края оказались на лагах. Фанеру укладывают с зазором 2 мм, чтобы пол «играл», не деформировался при повышении влажности. Лаги рекомендуется промазать жидкими гвоздями, что дополнительно укрепит конструкцию, предупредит появление скрипа. Там, где проходят коммуникационные магистрали дома, в фанере выпиливают отверстия.

Эксперты рекомендуют обратить внимание на нюансы

1. Для работы используют древесину 1-го сорта влажностью до 20%, ее берут с запасом 7-10%.
2. Покупка шпунтованной обрезной доски сэкономит время, трудозатраты, ведь ее не нужно ровнять, шлифовать.
3. Древесину обрабатывают антисептиками, антипиренами, что защитит от гниения, высоких температур.
4. Пол получится прочным, жестким, если лаги уложить с шагом не больше 3 м;
5. Если грунтовые воды под домом залегают близко, монтирую двухслойный пол.

После обшивки фанерой полы каркасного дома оставляют как есть и продолжают возведение каркас стен, устанавливают крышу. К чистовой отделке возвращаются после того, как смонтированы внутренние перегородки здания.

Полки в деревянной бане

Удобные широкие полки в деревянной бане нужны для полноценного отдыха в приятной, расслабляющей атмосфере. Чтобы они полностью выполняли функции, существуют определенные нормы, правила изготовления.

Читать далее…

Толщина пола в каркасном доме

Одним из важнейших технологических этапов возведения каркасного дома является устройство пола. Традиционным вариантом, наилучшим образом вписывающимся в обстановку подобного строения, является деревянный пол – экологически чистая конструкция, которую, в отличие от бетонных перекрытий, каркас постройки сможет выдержать безо всяких проблем.

Устройство пола в каркасном доме

Далее вам предлагается ознакомиться с последовательнос тью устройства пола в каркасном доме. Изучив приведенные рекомендации, вы успешно справитесь с выполнением необходимых мероприятий собственными силами, избежав необходимости привлечения сторонних мастеров и сопутствующих этому расходов.

Устройство пола в каркасном доме (вид с фасада строящегося здания)

Из чего делать пол: критерии выбора

Прежде всего, вы должны выбрать подходящую древесину. В процессе выбора учитывайте климат в месте расположения дома, предполагаемую интенсивность нагрузки на конструкцию, доступный бюджет, а также особенности эксплуатации обустраиваемой комнаты.

Для большего удобства восприятия ключевые критерии оценки материалов и рекомендации по их эксплуатации оформлены в виде таблицы.

Таблица. Выбор материала для устройства пола в каркасном доме

Критерий оценки	Пояснения и рекомендации
Материал изготовления	Хвойная древесина. Сравнительно бюджетный вариант, оптимально подходящий для применения в помещениях средней и небольшой площади. Несмотря на относительно невысокую стоимость, характеризуется весьма неплохими показателями долговечности и надежности.

Дуб, осина. Традиционные представители среднего и высшего ценовых сегментов. Ключевые эксплуатационные характеристики заметно превосходят аналогичные параметры ближайших «конкурентов». Осина, ввиду своей высочайшей экологичности, прекрасно подходит для использования в спальнях и детских комнатах.

ВлажностьДля устройства пола в каркасном доме, в особенности, если идет речь о жилых комнатах, подходит только качественно высушенная древесина. Влажный материал по ходу высыхания неизбежно уменьшается, что приводит к образованию зазоров в покрытии.Внешнее состояниеКонтролируйте, чтобы древесина не имела трещин, подозрительных пятен, расколов и прочих подобных дефектов. Воздержитесь от применения такого материала, даже если вам предложат большую скидку.

Для определения необходимого количества материала рассчитайте площадь помещения. Дополнительно добавьте к расчетному значению порядка 5-10% на запас. Настил удобнее всего выполнять с использованием досок длиной от 2 м. По возможности покупайте элементы из одной партии, изготовленные и обработанные в одинаковых условиях. Это будет гарантировать отсутствие отличий в цвете, текстуре и других внешних критериях оценки досок.

Наиболее предпочтительным материалом для обустройства настила в каркасном доме является обрезная шпунтованная доска. Главное преимущество применения данного материала сводится к отсутствию необходимости проведения финишной шлифовки, что дает возможность значительно сократить трудовые и временные затраты.

Примерная схема обустройства пола в каркасном жоме

Каким может быть пол деревянного дома: обзор существующих вариантов

Для обустройства настила чаще всего используются нижеперечисленны е материалы:

• паркет;
• клееная паркетная доска. Материал стоит меньше обычного паркета, не имея, при этом, существенных внешних отличий, но незначительно уступая по ряду эксплуатационных характеристик;
• паркетная доска из массива;
• доска из древесного массива.

Подготовительные работы

Технология устройства пола в рассматриваемом строении предполагает создание двухслойной конструкции, состоящей из основы и непосредственно деревянных материалов. Традиционно настил укладывается на лаги либо поверх балок перекрытия. Выбирая конкретный метод, нужно учитывать, прежде всего, особенности обустраиваемого помещения и его расположения.

Перед использованием все деревянные составляющие пропитываются специальными антисептическими и противопиренными средствами. Обязательно выполняется гидроизоляция основания будущей конструкции пола. Для этой работы отлично подходит пенофол. При отсутствии достаточного бюджета можно использовать и полиэтиленовую пленку.

Порядок обустройства чернового пола в каркасном доме

Подготовка опор

Заливка столбчатого фундамента

Если ваш каркасник возводится на столбчатом фундаменте, какие-либо дополнительные подготовительные мероприятия за исключением обустройства гидроизоляции опор (обычно для этого используется рубероид) выполнять не придется. В случае же возведения дома на другой опорной конструкции, начните работу с обустройства упомянутых столбов. На усмотрение владельца, опоры либо возводятся из кирпича, либо отливаются из бетона с учетом проектной высоты будущего пола. Шаг размещения столбов не должен превышать 2 м, в среднем придерживаются 80-100-сантиметр ового шага.

Для примера приводится инструкция по обустройству таких опор из бетона. Порядок действий следующий:

• с помощью бура в земле подготавливаются отверстия диаметром порядка 20 см и глубиной около 100 см;
• в отверстия по уровню выставляются асбоцементные трубы длиной порядка 130 см и внутренним диаметром 100 мм;
• пространство в ямах вокруг труб засыпается песком, который проливается водой и утрамбовывается;
• в трубы через воронку заливается строительная смесь, приготовленная из 1 доли цемента, 4 долей песка, порядка 5 долей щебенки и воды;
• в трубы устанавливаются специальные пластины для фиксации лаг.

Монтаж лаг

Прежде чем монтировать лаги, нужно сделать нижнюю обвязку.

Если у вас она еще не готова, выполните следующие мероприятия:

• зафиксируйте на фундаменте доски нижней обвязки. Элементы устанавливаются на ребро. Наиболее часто используются доски размерами 15х5 см. При необходимости можете менять эти показатели под условия вашей ситуации;
• соедините доски внутренней нижней обвязки в углах при помощи шурупов;
• к внутренним доскам с помощью шурупов прикрепите доски средней части нижней обвязки;
• к средним доскам прикрепите наружные. Фиксация также выполняется с помощью шурупов;
• прострогайте верхнюю часть досок обвязки с помощью электрического рубанка. Убедитесь в ровности конструкции при помощи уровня;
• разметьте места будущей установки лаг;
• вооружившись электрическим лобзиком, сделайте в обвязке пазы для установки лаг.

Нижняя обвязка и лаги

Далее вам нужно уложить лаги. Можете использовать для этого доски либо деревянный брус размерами 10х5 см, 15х5 см или других габаритов, ориентируясь на особенности эксплуатации помещения и предполагаемый уровень нагрузок на конструкцию пола. Лаги фиксируются с помощью любых подходящих крепежей: шурупов, дюбелей, гвоздей, саморезов, уголков и т. д.

Укладка лаг на столбчатый фундамент

Лаги уложены на обвязку

На фото видна подшивка лаг тонкой доской

К лагам прикрепите деревянные рейки размерами 3х3 см (можно больше). Для этого можете использовать гвозди, шурупы или другой подходящий крепеж. Бруски будут выполнять функцию опор для концов досок обустраиваемого пола. Для большего удобства дальнейшей укладки настила, соедините лаги поперечными перемычками из аналогичного бруса/доски. Перемычки крепите, выдерживая 125-сантиметровы й или другой шаг в соответствии с размерами используемых элементов настила.

Проемы для лазов

Стяните доски нижней обвязки с помощью гвоздей, придерживаясь шахматного порядка и 0,5-0,8-метровог о шага.

Важное замечание! Традиционно в технологии каркасного строительства сначала обустраивается черновой пол, после чего возводятся стены и перегородки. Но при некоторых обстоятельствах или ввиду личных соображений владельца порядок выполнения упомянутых технологических мероприятий может меняться.

Устройство чернового настила

Настил чернового пола

Поверх упомянутых ранее опорных реек размерами 3х3 см укладываются плиты OSB (обязательно с влагостойкими свойствами) либо листовая фанера. Последняя, как правило, крепится не к опорным рейкам, а непосредственно поверх лаг. И если в случае с OSB никаких затруднений обычно не возникает, то к монтажу настила из фанеры нужно подходить со знанием ряда важных нюансов. Правила и рекомендации по правильной укладке настила из фанеры подробно описаны в следующей таблице.

Таблица. Правила устройства черного пола из фанеры

Требования	Пояснения
Схема укладки	Листы фанеры нужно монтировать шахматно, т.е. каждый новый ряд должен быть смещен по отношению к предыдущему примерно на половину листового элемента.
Толщина листов	При выборе толщины фанеры ориентируйтесь на шаг установки опорных лаг. Эти параметры взаимосвязаны, т.е. вы можете продумать данный момент еще до монтажа опор. Так, если лаги установлены на расстоянии 30-45 см, используйте фанеру толщиной 16-18 мм либо плиты ОСП-3 толщиной 18 мм. В случае же установки опор с 50-сантиметровым шагом и более (максимальное значение традиционно не превышает 62,5 см), покупайте листы толщиной 18-21 мм либо плиты толщиной 22 мм.
Крепление настила	Для крепления фанеры подходит комплексный метод, предполагающий совместное использование клея и саморезов либо ершеных гвоздей. Саморезы обеспечат основную фиксацию листов, а клей дополнительно исключит появление скрипов. Фанера крепится по периметру и в середине (диагонально). Крепежи по краю листа размещайте с 15-сантиметровым шагом, в средней части рекомендуется выдерживать 30-сантиметровый промежуток.
Зазоры между листами	Фанера укладывается с соблюдением 2-3-миллиметровых зазоров. Чтобы промежутки были одинаковыми, вставляйте между листами гвозди соответствующего диаметра. После обустройства настила вы их уберете.

В пространство между лагами укладывается слой гидропароизоляци онного материала. Для крепления пленки удобнее всего использовать строительный степлер.

Работа по обустройству конструкции практически завершена. Остается выполнить лишь несколько завершающих мероприятий, а именно:

уложить в ячейки каркаса пола минеральную вату или другой выбранный теплоизоляционны й материал;

Утеплитель и прокладка коммуникаций

Два слоя утеплителя

OSB крепится к деревянной сетке пола 45 мм саморезами

Теперь вы владеете всей необходимой информацией для самостоятельного обустройства конструкции пола в каркасном доме. Следуйте положениям изученного руководства и все обязательно получится.

Настил дощатого пола

Дощатый пол в каркасном доме

Видео – Устройство пола в каркасном доме

Видео – Как устроен пол в каркасном доме

Николай Стрелковский главный редактор

Автор публикации 28.07.2015

Понравилась статья?
Сохраните, чтобы не потерять!

Возведение зданий любого назначения невозможно без основополагающих элементов конструкции. К ряду таких составляющих в первую очередь относится фундамент и пол, которые являются базисом всего дома.

Особенности

Устройство каркасного строения также включает в себя комплекс работ по обустройству пола. Правильно спроектированное основание, сделанное при использовании качественных строительных материалов, в будущем поможет исключить потерю и выход тепла через полы, и как следствие сохранит комфортную температуру для владельцев жилья.

Исходя из особенностей технологии постройки каркасных домов, фундамент у строений может быть следующих видов:

• конструкция, возведенная на винтовых сваях – такой вариант идеально подходит для мягкого грунта, где планируется стройка;
• бетонные столбы, монтаж которых стоит осуществлять в более твердый грунт;
• фундамент ленточного типа;
• конструкция, создаваемая из монолитной армированной плиты из бетона, укладка которой происходит на прочную подушку из песка.

Выбор и работы по сооружению одного из видов фундамента для каркасного дома являются первоочередным этапом строительства подобного здания. Специалисты рекомендуют тщательным образом отнестись к подбору древесины для создания каркаса дома, принимая во внимание климатические условия, а также ряд других важных моментов, поскольку такие дома представляют собой капитальную конструкцию, которую можно полноценно эксплуатировать длительное время.

Чаще всего для работ по устройству пола в каркасном доме отдают предпочтение хвойной древесине за счет того, что сырье имеет высокие показатели долговечности и невысокую стоимость. Лаги, изготовленные из осины либо же дуба, относятся к дорогостоящей продукции, что обусловлено более высокими качественными характеристиками.

Для работ с основанием пола необходимо приобретать хорошо просушенное сырье, поскольку влажность способствует уменьшению размеров изделий, что приводит к возникновению зазоров между уложенными изделиями.

Основание в каркасном доме делается путем монтажа чернового и чистового пола. Сделать черновой пол можно при использовании ОСП плит, которые фиксируются к нижним частям обвязки и лаг. После чего на созданную поверхность выполняется укладка остальных материалов, отвечающих за создание пола в каркасном доме. Именно по такой технологии создается конструкционный пирог основания.

Черновой пол укладывается по следующему принципу:

• поверх обвязки фундамента здания выполняется укладка лаг, предварительно обработанных антисептиком. Стоит выбирать сырье более влагостойкое, например, лиственницу, поскольку она менее всего подвержена процессу гниения;
• сечение доски подбирается исходя из расстояния между стенами. Если оно довольно большое, то стоит увеличить сечение изделий либо же делать дополнительную опору из бетонных, либо кирпичных тумб;

• главной задачей является достижение настолько прочного основания, чтобы деревянные лаги не прогибались от нагрузок при перемещении по ним людей или под тяжестью установленной мебели;
• частоту шага при укладке древесины стоит определять исходя из габаритов уложенных плит ОСП;
• на нижнюю часть лаг прибивают брус, на который укладывается обрезная доска;
• все секции чернового пола должны содержать гидроизоляцию в виде пленки;
• кроме того, щели между лагами заполняются утеплителем, который укрывается пароизоляционным материалом и влагостойкой фанерой.

Поверх чернового пола производится монтаж чистового основания. Оно представляет собой финишное покрытие, которое может быть в виде паркета или паркетной доски, керамической плитки или ламината.

Пол в каркасном доме можно обустроить несколькими способами. Выбор в пользу того или иного варианта будет основан на периодичности проживания в нем. Так, в дачном домике к вопросу создания основания пола подходят несколько проще, а в строениях каркасного типа, которые возводятся для постоянного проживания, чаще всего необходимо делать дополнительное утепление, которое заключается в установке системы теплого пола. Принимая во внимание конфигурацию и тип имеющегося фундамента, а также финансовые возможности, можно выделить несколько разновидностей устройства пола.

Монолитный пол

Такое основание выполняется на бетонной стяжке. Конструкции присущи следующие положительные качества:

• большой срок службы;
• устойчивость к серьезным нагрузкам на поверхность;
• основание готово для обустройства системы теплых полов.

Бетонная стяжка выполняется после проведения ряда подготовительных мероприятий, таких как:

• работы по выравниванию почвы;
• создание песчаной подушки;
• укладка слоя щебня на песчаную подушку.

Заливают стяжку таким образом, чтобы на полученной поверхности не оставалось никаких пустот. Как правило, для полного застывания черного основания необходимо около 3 недель.

После проведения работ по созданию стяжки разрез пирога можно представить следующим образом:

• подушка из песка и слоя щебня;
• стяжка с гидроизоляцией и утеплителем;
• пароизоляционный материал;
• конструкция теплого пола;
• чистовая стяжка и напольное покрытие.

Каркасный пол

Такая конструкция возводится на столбчатый, свайный и ленточный фундамент. Ее особенности заключаются в создании конструкции несущих и промежуточных балок и лаг. Работы по обустройству каркасного типа пола начинаются с подготовительных работ, связанных с установкой лежней. Они представляют собой доски, которые укладываются на фундамент с гидроизоляционным материалом. Кроме того, на изделия крепятся анкерные болты.

Способ укладки лежней дает возможность по окончании работ получить на поверхности жесткую и прочную конструкцию. В лежнях дополнительно делают пропилы для лаг. Сечение изделий для каждой комнаты и этажа может быть различным. Специалисты рекомендуют для первого этажа применять балки с сечением 100х250 мм, для второго – 70х200 мм, для ванных комнат и душевых следует приобретать материал с сечением 50х150 мм. На лаги прикрепляются доски, на которых впоследствии обустраивается черновой пол.

Пирог пола на сваях в разрезе выглядит следующим образом:

• плиты ОСП толщиной 6 мм;
• гидроизоляция и звукоизоляция;
• утеплитель;
• щит из ОСП;
• экструдированный пенополистирол.

Для дачных домиков каркасный пирог пола состоит из вышеперечисленных составляющих, включая такие дополнительные элементы, как:

• вспененная подложка из пенопласта;
• гипсоволоконные листы;
• любое чистовое покрытие.

Каркасный дом строится очень быстро. Это простая и надежная технология, поэтому она очень популярна сейчас. Но устройство пола в каркасном доме несколько отличается от такового в классическом строении. Его начинают делать сразу после заливки фундамента, а только потом возводят стены и крышу.

Пол каркасного дома своими руками: что для этого нужно

Прежде всего, перед началом строительства должен быть создан план-проект, по которому будет строиться дом. Когда проект готов, приобретают необходимые инструменты и материалы. Для сооружения пола понадобится следующее:

• молоток;
• рубанок;
• стамеска;
• дисковая пила;
• карандаш;
• отвес;
• уровень;
• отвертки;
• лестница;
• дрель со сверлами;
• кисточки.

Важно сделать пол прочным, надежным и ровным, ведь на нем будет держаться весь дом, включая стены и прочие детали. Особенно прочными должны быть полы в каркасном доме на сваях, где фундамент выполнен в виде металлических труб, а вся конструкция держится на них.

Прежде чем приступать к строительству, необходимо узнать, на какой глубине залегают грунтовые воды. Это позволит решить, сколько необходимо слоев – один или два.

Пирог конструкции

Сначала делают черновой пол, который для каркасного дома является одновременно и перекрытием. К обвязке фундамента закрепляют балки перекрытия. При этом следят, чтобы между фундаментом и деревом был слой гидроизоляции, чтобы древесина не начала разлагаться от естественной влажности. Для этого укладывают двойной слой рубероида или гидроизола.

Далее делают несущую основу пола, применяя либо только главные, либо и главные, и второстепенные балки.

Второстепенные балки или лаги в каркасном доме используют для того, чтобы шаг основных балок был большим. Но при этом увеличивается расход материалов, увеличивается толщина перекрытия, необходимо сделать больше работы.

Если второстепенных балок нет, главные также могут использоваться как лаги. Тогда пирог пола выглядит так (снизу вверх):

• черепные бруски с размером сечения 50х50 мм, закрепляющиеся к несущим балкам перекрытия;
• слой из досок – подшивка;
• защитные элементы от ветра и влаги;
• несущие балки, между которыми внутри находится утеплитель;
• слой пароизоляции;
• черновой настил, выполненный из досок или толстого ДСП.

Что такое черновой пол

Это покрытие из досок, которое находится в межбалочном пространстве и обеспечивает ровную плоскость для установки чистового напольного покрытия. Устройство чернового пола предполагает использование утеплителя, что дает возможность дополнительно тепло- и звукоизолировать здание снизу. И только на чердаке черновой настил делают основным, поскольку нет надобности дополнительно тратиться на паркет, ламинат или напольную доску.

При выборе материала для чернового пола на качество обращают лишь незначительное внимание, поэтому можно приобрести недорогие сорта древесины.

Черновой пол почти не испытывает нагрузки. Сверху него может находиться лишь слой утеплителя (он очень легкий), а также лицевое покрытие. Сам же он после окончания всех монтажных работ будет полностью скрыт, поэтому его внешний вид также неважен.

Перекрытия каркасного дома

В каркасных зданиях используется деревянное перекрытие между этажами из балок, высота которых – 150-250 мм. Шаг между балками составляет 60 см. Благодаря использованию таких перекрытий, нагрузка распределяется равномерно. Термоизоляцию перекрытия производят при установке чернового настила.

Перекрытие между цоколем и первым этажом обычно делают точно таким же, как и остальные. Для этого черновой пол устанавливают на лаги, которые стоят на подставках. Это позволяет передать вес всей конструкции на фундамент. Благодаря этому способу расходуется меньше материалов, снижаются требования к древесине, поэтому это решение используется наиболее часто и даже считается классическим.

Слой утеплителя укладывают аналогичным образом, как и при междуэтажном перекрытии. Поэтому принцип установки чернового пола одинаковый для всех уровней.

Черновой пол и перекрытия по лагам

Из-под цоколя может оказываться на дом отрицательное влияние за счет близости к почве, повышенной влажности и т. д. Поэтому, когда нижнее перекрытие в каркасном доме находится близко к фундаменту или к грунту, дерево изолируют от бетона, кирпича или почвы. Это позволяет снизить вероятность образования конденсата, а также предотвратить разложение древесины.

Подобную обработку должны пройти и те материалы, которые используют в возведении покрытия. Гидроизоляционные работы достаточно простые, их можно сделать самостоятельно. Гидроизоляционный слой обязательно нужно укладывать до установки утеплителя, чтобы предотвратить его отсыревание и разрушение.

Использование насыпных заполнителей

Насыпное утепление каркасных домов очень популярно, ведь с помощью различных веществ (шлак, опилки, перлит, керамзит) можно заполнить все пространство между балками. Такой настил способен выдержать даже повышенную нагрузку.

Обычно насыпные заполнители используются для заполнения цокольного перекрытия каркасного дома, когда черновой пол устанавливают на лаги. Достаточно установить черепные бруски 50х50 мм, а также ОСП 15-20 мм толщиной, и этой конструкции будет достаточно, чтобы выдержать крупный керамзит или другие теплоизоляционные материалы.

Этот вид утеплителей удобен тем, что он аккуратно распределяется по основанию до достижения нужной толщины. Засыпать его можно самостоятельно, что позволяет существенно сэкономить на этом этапе.

Лучше использовать тяжелые заполняющие материалы только на цокольном перекрытии, чтобы не нагружать конструкцию здания дополнительным весом.

Вместо керамзита можно также применять эковату. Этот утеплитель имеет органическое происхождение, он очень легкий, поэтому не перегружает каркас. Что касается других наполнителей (опилки, перлит), то они либо очень дорогие и редко применяются, либо считаются устаревшим вариантом.

Штучные и рулонные утеплители

К данному типу утеплителей относят минеральную вату и пенопласт. Они имеют преимущество в минимальном объемном весе. Этих материалов нужно использовать достаточно мало, чтобы сделать дом теплым (средний слой составляет 10-15 см в толщину).

Поэтому такой утеплитель не создает серьезной нагрузки на каркас перекрытия. Чтобы его установить, достаточно дополнительно использовать лишь тонкие доски или даже стружечные плиты, которые устанавливают на тонкие черепные бруски размером 30х30 мм.

На полученное напольное покрытие можно наносить также пенополиуретановый утеплитель. Хоть этот вариант имеет и много недостатков (необходимость привлечения посторонних людей и техники, дороговизна материалов), данный утеплитель считается наилучшим вариантом для утепления чернового пола на цокольном перекрытии.

Как только пена заканчивает образовываться, получается сплошное объемное покрытие, которое имеет достаточную жесткость и способность защищать элемент конструкции от повышенной влажности и других отрицательных явлений.

Схема расположения продухов в фундаменте

Чтобы нижнее перекрытие, выполненное из дерева и уложенное на ленточный фундамент, было долговечным, нужно выполнить в фундаменте определенное количество продухов. Это отверстия в фундаменте для обеспечения естественной вентиляции пространства под домом.

Как сделать пол своими руками: пошаговая инструкция

Даже если вы не собираетесь заниматься строительством собственноручно, изучите алгоритм, чтобы грамотно контролировать исполнителей.

Подготовка к созданию пола в каркасном доме

Сначала проверяют, ровный ли получился фундамент. Для этого замеряют высоту разных участков и делают проверку диагоналей. Если есть неточности, их устраняют. Далее по периметру здания делают отверстия в фундаменте и устанавливают туда анкерные болты, чтобы закрепить лежни.

Затем проводят гидроизоляцию фундамента, обмазывая его соответствующим раствором или устанавливая гидроизоляционную пленку.

Укладка лежней

Лежни — это доски или брусья, которые закрепляются анкерными болтами по всему периметру здания. Они должны быть ровными и скреплены надежно и точно. Требования к лежням такие, чтобы они имели толщину не менее 50 мм и ширину не менее 150 мм.

Далее осуществляют монтаж лежней:

1. Укладывают доски непосредственно на бетонные плиты и размечают, где отрезать излишки.
2. Высчитывают, в каких местах лучше всего засверлить болты
3. Заготавливают отверстия в бетоне.
4. Укладывают гидроизоляцию
5. Устанавливают доски и закрепляют их анкерными болтами. После установки проверяют соблюдение горизонтальной плоскости. Если ее нет, производят корректировку работы.

Опоры и балки пола

Балки являются основными опорными элементами, которые держат на себе всю конструкцию перекрытия каркасного дома. Они обязательно обрабатываются защитными средствами.

Установку выполняют следующим образом:

1. Размечают на плане дома, где точно будут находиться опоры и какая будет их высота. Затем устанавливают опоры и натягивают бечевку, чтобы отследить, что у всех одинаковая высота.
2. Нарезают согласно указанным в первом пункте замерам брус сечением 100х100 мм и расставляют его по участкам, которые указаны в плане. Под брус укладывают гидроизоляционный слой. Закрепляют опоры с помощью гвоздей.
3. Начинают укладывать балки концами в карман. Для установки их по высоте используют специальные вкладыши. Бывает, что заготовки получаются длиннее ожидаемого. Тогда излишки отрезают. А при недостаточной длине производят стыковку балок на опоре.
4. Закрепляют балки к лежням при помощи рифленых гвоздей. Если их высота превышает 1 м, необходимо использовать деревянные укосы.

Обвязка и лаги

Для выполнения обвязки используют доски толщиной 50 мм. Ширину определяют в зависимости от толщины утеплителя и ожидаемой нагрузки. Установку делают так:

1. Укладывают обвязку по сторонам дома, устанавливая доски параллельно балкам пола. Устанавливают материал на торец, выравнивая его по внешнему краю лежней, после чего забивают гвоздями с шагом в 20 см.
2. Помечают, где будут находиться лаги. Для этого от доски обвязки возле угла отмеряют 40 см. Доски для лаг сразу кладут на балки и ставят на бок, выравнивая по разметке.
3. Если длина доски достаточная, на противоположной ее стороне делают подобную разметку. Производят обрезку лагов и закрепляют их к лежням и обвязке, а также к балкам, если они их пересекают.
4. Если длина недостаточная, производят стыковку внахлест. Стык должен находиться на балке перекрытия.

Утепление пола

Лучше всего пол в каркаснике утеплять при помощи минеральной ваты. У нее только один недостаток – потеря теплоизоляционных свойств при намокании. Поэтому важно сделать качественную гидро-, ветро- и парозащиту.

Если плотность утеплителя небольшая, под лаги устанавливают подшивку, обработанную биозащитными средствами.

1. Поперек лаг начинают подшивать пароизоляционную пленку, допуская небольшое провисание. Это нужно, чтобы в проемы между лагами мог поместиться утеплитель. Все стыки заклеивают скотчем, а саму пленку к дереву прикрепляют степлером.
2. Между лагами укладывают утеплитель так, чтобы не было щелей. При двойном слое утеплителя необходимо, чтобы он был внахлест.
3. Сверху утеплителя укладывают слой гидроизоляции и также закрепляют на степлер. Он нужен, чтобы не допустить промокания утеплителя из-за влаги, которая может поступить из дома.

Теплый пол в каркасном доме

Планируя каркасный дом, нужно сразу решить, будет ли в нем теплый пол, и если да, то где именно (например, в ванной, во всем доме, в гостиной и т. д.). Ведь отопительное оборудование нужно устанавливать заранее, на этапе монтажа пола.

Существует много вариантов обогрева пола, поэтому нужно их изучить и определить, какой подойдет вам.

Для организации системы теплого пола при водяном отоплении используют пластиковые трубы, которые проводят внутри перекрытия по всему дому и организовывают центр управления системой, чтобы регулировать работу всех элементов.

При электрическом отоплении экономичнее всего использовать инфракрасный теплый пол. Он расходует меньше электроэнергии, чем кабельный, более прост в монтаже и удобен в обслуживании.

Как сэкономить на полах

Чтобы не потратить много денег на организацию перекрытия в каркасном доме, можно использовать один из следующих методов:

• применение древесины, которая уже была в эксплуатации;
• использование дверных полотен вместо досок.

Не новые доски ничем не хуже только что приобретенных. Более того, они уже высушены, поэтому их использование порой считается более выгодным. При этом такая доска в несколько раз дешевле новой.

Что касается дверных полотен, то это также оптимальный вариант. Они ровные, прочные и ничем не хуже черновой доски. Сверху будет установлен чистовой пол (например, паркетная доска), поэтому никто не узнает, что внизу у вас множество дверных полотен. Но это позволит значительно сэкономить на материале, не потеряв в качестве.

Видео: нюансы утепления

Посмотрите это видео, чтобы детально разобраться с утеплением пола в каркасном доме.

Устройство пола каркасного дома | Блог строительной компании RNR

Устройство пола каркасного дома

Высокие энергосберегающие свойства каркасного дома связывают с устройством его стен. Это справедливо, так как стены каркасного дома представляют собой слоеный пирог из строительных материалов, обеспечивающих теплоизолирующие характеристики, превышающие многие традиционные материалы для этих целей. Однако не менее важным для обеспечения энергосбережения является устройство пола в каркасном доме. Для сохранения тепла внутри помещений, строительство каркасных домов невозможно без защиты их от внешней среды по всем направлениям.

Фундамент каркасного дома

Каркас пола каркасного дома изготавливается из древесины и служит основанием слоеного пирога из строительных материалов, как и стены дома. Каркас пола крепится на фундамент дома. Фундамент может быть свайным, столбчатым или ленточным. Ленточный фундамент в каркасном домостроении используют при строительстве двухэтажных домов и при высоких грунтовых водах. Для одноэтажных домов чаще   монтируют столбчатый или свайный фундамент.

Устройство фундамента начинают с разметки свай по периметру дома. Сваи могут быть буронабивные, винтовые или столбчатые. Буронабивные сваи применяют при строительстве крупных зданий на сложных грунтах. Винтовые сваи представляют собой металлическую трубу с оконцовкой в виде винта. Они должны изготавливаться промышленным способом, а монтаж из них фундамента требует специальной техники и профессионализма монтажников. Более простым в изготовлении и в установке будет столбчатый фундамент.

Установка столбчатого фундамента

Столбчатый фундамент можно сформировать на основе асбестовых труб или заливкой в короба.

Для фундамента с применением асбестовых труб в местах разметки буром высверливаются в земле скважины на проектную глубину  диаметром немного большим асбестовой трубы. Дно скважины заполняется песчаной или гравийно-песчаной смесью и утрамбовывается. В скважину устанавливается асбестовая труба, в которую помещается вязаный из арматуры каркас, затем труба заливается бетонным раствором.

Для устройства фундамента с опалубкой требуется больше земляных работ и устройство опалубки. Так же как и в предыдущем варианте необходима подготовка подушки фундамента, в которую устанавливается арматура, а вокруг нее монтируется опалубка. В опалубку заливается бетон с последующим уплотнением вибраторами. Подобные фундаменты требуют «созревания» в течение 3-4 недель.

Обвязка свайного фундамента может быть сделана ростверком или деревянным брусом. Установка пола каркасного дома предпочтительней на ростверк. Однако, широко используется и в качестве обвязки деревянный брус или доска, именуемые лежнями. Они крепятся к столбчатому фундаменту анкерными болтами, заложенными при заливке фундамента. Между фундаментом и лежнями укладывается гидроизоляция из рубероида. Вся древесина для изготовления полов пропитывается антисептиками.

Устройство чернового пола в каркасном доме

На обвязку фундамента здания укладываются деревянные лаги из досок хвойных пород. Для этого лучше использовать лиственницу, обработанную антисептиками как наиболее влагостойкую древесину, и она меньше других хвойных пород подвержена гниению.

Выбор сечения доски зависит от расстояния между стенами: при большом расстоянии между ними можно увеличить сечение доски или создать дополнительную опору для лага в виде тумб из бетона или кирпича. Главное правило в этом случае, лаги не должны прогибаться под тяжестью нагрузок (мебели в доме, ходьбы людей). Частоту укладки лаг рекомендуется сопоставлять с размерами ОСП или фанеры, которые должны укладываться ровно посередине лага по его длине.

На нижнюю часть лаг прибиваются брус 30х30 или чуть больше. На него и будет укладываться накат из обрезной доски. Это и будет черновой пол. В каждую секцию чернового пола укладывается гидроизоляционная пленка, так чтобы ее края ложились на верхнюю часть лаг. Пространство между лагами заполняется утеплителем в два слоя, второй слой укладывается внахлест на стыки плит утеплителя первого уровня. Утеплителем может быть базальтовая вата или другой теплоизолирующий материал. Утеплитель пола накрывается пароизоляционной пленкой, зафиксированной строительным степлером на лагах.  Сверху эта конструкция закрывается влагостойкой фанерой или ОСП.

На эту конструкцию укладывают чистовой пол.

Устройство чистового пола

Технология каркасного дома полы предусматривает до возведения крыши над ним, поэтому для их монтажа выбирают сухие дни и предусматривают временную защиту от проникновения в него влаги, в виде полиэтиленовой пленки. Это касается чернового пола, чистовой пол монтируют после возведения стен и монтажа кровли над строением.

Поверхность чернового пола подготавливают для устройства чистового пола. На верхний слой смонтированного «пирога», фанеры или ОСП, пола укладывается еще один слой фанеры толщиной 10-18 мм и крепится шурупами к предыдущему слою и лагам. Это основа для укладки чистового пола. Технология укладки чистового пола зависит от выбора материала покрытия для него:

• Ламинат;
• Паркетная доска;
• Линолеум;
• Плитка.

Самым простым является укладка линолеума, ее может сделать даже не профессионал. Укладка пола сухим способом (ламината и паркетной доски) сложнее и требует определенных навыков, поэтому эту работу лучше доверить мастерам. Наиболее сложным является укладка пола керамической плитки или других подобных материалов (камня, гранита, искусственных материалов их имитирующих). Для установки такого пола может потребоваться сделать поверх пола цементно-песчаную стяжку для надежного монтажа элементов финишного покрытия. Чаще применяется специальные клеи для монтажа названных покрытий.

Теплый пол в каркасном доме

При монтаже теплого пола после укладки утеплителя, на него укладывается алюминиевая фольга или другой отражательный материал. Затем укладывается армирующая сетка, которая заливается тонким слоем цементно-песчаного раствора. На него, после высыхания, укладываются элементы теплого пола электрического или водяного. Водяной пол из металлопластиковых труб более безопасный и экономичный в сравнении с электрическим. После раскладки труб водяного пола производят заливку бетонным раствором по всей поверхности пола. Недостатком такого пола является сложный ремонт при возникновении его протечек.

Электрический теплый пол монтируется также как и водяной при использовании нагревательного кабеля. Более простым будет укладка электрических матов со смонтированными на нем элементами электрического обогрева. Для этих полов требуется меньшее количество раствора стяжки.

Устройство пола второго этажа

В каркасном двухэтажном доме к полам второго этажа предъявляются немного иные требования, чем к полам первого этажа. На втором этаже основной задачей перекрытия пола в каркасном доме, является обеспечение звукоизоляции. Поэтому вместо утеплителя в межэтажном перекрытии размещается звукоизолирующий материал. Лучшим из наиболее недорогих материалов такого рода является песок, который обладает отличными звукоизолирующими свойствами и является хорошим аккумуляторам тепла. Главное в процессе такого устройства пола обеспечить герметичность межэтажного перекрытия.

К перекрытию второго этажа предъявляются высокие требования по жесткости конструкции перекрытий. Поэтому в дополнение к перекрытиям из балок  второго этажа, которые смонтированы при возведении каркаса дома, поперек них устанавливаются лаги, усиливая жесткость конструкции в целом.

Процесс монтажа пола второго этажа аналогичен монтажу первого. Вначале монтируется черновой пол, прикрепляемый к балкам перекрытия. На черновой пол и балки перекрытия укладывают гидропароизоляционную пленку, и в пространство между балками закладывается утеплитель или звукоизолирующий насыпной материал (керамзит, песок и др.). Поверх балок перекрытий монтируются лаги пола. Пространство между лагами заполняется утеплителем (минеральной ватой или другим негорючим утеплителем) и поверх него крепится гидроизоляционная пленка от возможных проливов жидкостей при эксплуатации дома. Вся конструкция зашивается доской, ОСП или фанерой, пригодной для финишной стадии монтажа пола.

Эта конструкция пола второго этажа может быть упрощена, если использовать усиленные балки межэтажного перекрытия, например, двутавровые деревянные балки. В этом случае лаги не нужны. Поверх балок, после укладки между ними звукоизолирующего материала и его герметизации, все пространство зашивают доской, ОСП или фанерой и приступают к финишному монтажу пола, выбранным покрытием.

Устройство полов в каркасном доме сложный строительный процесс, требующий знания не только технологии строительства каркасных домов, но и знания теплотехники, свойств строительных материалов и владения навыками монтажа полов и напольных материалов. Ошибки в обустройстве полов могут привести к существенному ухудшению эксплуатационных характеристик каркасного дома, к потере уровня комфортности проживания в нем. Старайтесь при строительстве каркасных домов использовать профессиональных строителей, имеющих опыт их возведения.

устройство, утепление, теплый обогрев и его конструкция своими руками

Оглавление статьи:

В каркасном доме устройство пола немного отличается от стандартных приемов строительства, так как такие здания относят к сооружениям быстровозводимого типа. Часто пол в каркасном доме создается сразу же после строительства фундамента, а потом уже возводятся стены. Такая последовательность строительства требует устойчивой погоды, так как необходимо избегать намокания конструкции пола до того, как будет создана крыша. Поэтому в регионах, где часто идут дожди, такая последовательность строительных операций является нежелательной. Мы же постараемся подробно расписать, как обустроить пол каркасного дома самостоятельно, своими руками, не прибегая к помощи профессиональных строителей.

Особенности создания фундамента для каркасного дома

Перед строительством пола фундамент проверяется на возможные перепады высоты и равенство диагоналей. Если обнаружены перепады более чем на 1 см, необходимо устранить их при помощи цементно-песчаной смеси. Для крепления лежней по периметру дома в фундаменте устанавливаются анкерные болты. В стенках фундамента необходимо обеспечить карманы, которые понадобятся для укладки балок пола, а сам фундамент следует гидроизолировать обмазочным методом.

Укладка лежней

Лежнями называют доски, которые укладывают по периметру фундамента и крепятся к нему анкерными болтами, которые монтируются еще на этапе создания основания. Устанавливать анкеры необходимо с шагом не больше 2м на расстоянии 0,3 м от угла фундамента. Далее к лежням крепят закладную доску. Между верхней плоскостью фундамента и лежнями прокладывается рубероид или любая другая подходящая гидроизоляция.

Последовательность работ по укладке лежней

Лежни укладывают на фундамент и выравнивают по одной стороне, а если есть излишки длины, их обрезают при помощи пилы. Выполняется разметка под анкерные болты (поверх болтов кладется доска и по ней ударяют молотком там, где расположены болты, по оставшимся вмятинам потом определяются места расположения анкеров). Уложенные на фундамент лежни затягиваются болтами. После этого проверяется горизонтальность при помощи уровня и при необходимости болты могут быть ослаблены и подбиты кольями, образованные щели заполняются жидким бетоном. Далее создаются пропилы над карманами, которые понадобятся для укладки балок.

Балки пола и опоры

Основными опорными элементами пола, на которые в дальнейшем будет осуществлена укладка лаг, являются балки. Опорами называются деревянные столбы, служащие для обеспечения большей устойчивости балок и предотвращения контакта с бетоном. И балки, и опоры изготавливаются из дерева хвойных пород, которое пропитывается специальным биозащитным веществом. Рассмотрим поэтапное устройство пола в каркасном доме.

Выполняется разметка опор, можно нарисовать план их расположения с указанием высоты. Бечевка натягивается по линии расположения этих опор и закрепляется на лежнях там, где есть пропилы. Далее замеряется высота опор рулеткой, а результаты измерений заносятся в план. Теперь необходимо нарезать брус 100х100 мм согласно размерам. На соответствующие места расставляются заготовки.

Конструкция пола при ее обустройстве в каркасном доме предполагает наличие гидроизоляции. Гидроизоляционный слой настилается под бетонное или кирпичное основание. Опоры необходимо прибить к деревянным вкладышам при помощи гвоздей. Одним концом балки укладываются в подготовленные карманы, а для регулировки высоты балки можно применить специальные вкладыши из дерева. Балки должны бить вровень с лежнями.

В случае, когда заготовки имеют большую длину, чем длина дома, второй конец балок прикладывается к стене с противоположной стороны и карман, размечается, а излишек отрезается. Но если брус оказался короче, их стыкуют таким образом, чтобы стык пришелся на опору. Закрепляются балки с лежнями при помощи рифленых гвоздей, которые необходимо забивать под углом. С каждой стороны будет достаточно 2 гвоздя.

Лаги и обвязка

Дальнейшее создание пола в каркасном доме сопровождается установкой обвязочной доски по периметру и ее выравниванием по внешней плоскости фундамента. Доска ставится на торец так, чтобы на лежнях изнутри периметра было расстояние, которое необходимо оставить для опоры лаг. Обвязка и лаги выполняются из досок толщиной 50 мм. В зависимости от расчетной нагрузки, а также исходя из толщины слоя утеплителя, выбирается доска шириной 20-25 см.

Последовательность укладки обвязки и лаг

Осуществляется укладка обвязки по тем сторонам дома, которые являются параллельными балкам пола. Доски устанавливаются на торец и выравниваются по внешнему краю лежней. Крепление досок осуществляется при помощи гвоздей с шагом до 20 см.

Выполняется разметка расположения лаг, для чего от угла вдоль уже уложенной доски отмеряется 40 см – это шаг укладки лаг. Доски, которые будут выступать в роли лаг, раскладываются на балках, ставятся на боковую плоскость и выравниваются по разметке. Чтобы не изменился шаг, линия разметки должна оказываться всегда с одной и той же стороны доски.

Устройство пола в каркасном доме может происходить по двум вариантам.
В случае, когда лаги имеют длину, покрывающую длину здания, то с другой стороны разметка выполняется таким же образом и с того же угла. Лаги необходимо обрезать по размеру и прикрепить при помощи гвоздей к лежням и обвязке.

Но если здание имеет большую длину, чем длина лаг, тогда их нужно стыковать внахлест для увеличения прочности будущего пола. Сначала осуществляется укладка досок с одной стороны, далее – с другой, но так, чтобы на балке перекрытия получился стык. Промежуточные лаги необходимо нарезать длиной 30 см и сколотить стыки между собой. Обрезки будут выполнять роль распорок. Далее лаги следует закрепить на балках перекрытия.

Утепление пола

Для надежного утепления пола в каркасном доме необходимо организовать укладку теплоизоляции. В регионах, где температура на улице не падает ниже нуля, утеплять пол не нужно, а вот в средней полосе пол без утепления не будет хранить тепло в доме, поэтому необходимо утеплить его при помощи теплоизоляционного материала.

Минеральная вата может стать хорошим утеплителем, так как она не горит, ее не едят грызуны, она проста в укладке и при всем этом обладает низкой теплопроводностью.

Она чрезвычайно пластична на сжатие, поэтому ее укладка очень удобна. Утепление пола в каркасном доме при помощи минеральной ваты – это оптимальный вариант.

Но так как этот материал впитывает влагу и теряет свои теплоизоляционные свойства, то данный утеплитель стоит защитить специальной парогидроизоляционной защитой, а также ветрозащитной пленкой. Но можно также выбрать и другой материал для утепления пола в каркасном доме, но чтобы его плотность была достаточной, в противном случае под лаги придется подшивать черновой пол из досок, обработанных биозащитой.

При утеплении пола в каркасном доме пароизоляционная пленка располагается поперек лаг, что является необходимым условием для предотвращения провисания. Пленку можно крепить при помощи строительного степлера, а стыки полос необходимо проклеить скотчем. Утеплитель укладывается между лагами без зазоров. Если утеплитель будет уложен в два слоя, тогда необходимо второй слой на полплиты сместить для перекрытия стыка первого слоя. Гидроизоляционная пленка крепится поверх утеплителя при помощи скоб.

Особенности настила пола

Настилом в каркасном доме может стать любой отделочный материал для пола. В качестве декоративного покрытия пола может быть выбрана шпунтованная доска, которая настилается поперек лаг, закрепляется гвоздями. Укладку доски необходимо осуществлять без щелей. В дальнейшем пол необходимо циклевать и покрыть лаком. Но если напольное покрытие в разных комнатах дома будет разное, тогда на лаги следует уложить фанеру слоем 16-20 мм. Отделочные работы для пола будут осуществляться лишь после окончания всех этапов строительства дома.

Сегодня весьма распространенным является система теплый пол в каркасном доме. Причинами этому можно считать:

• Большой коэффициент теплоотдачи от пола;
• Равномерный прогрев всего помещения;
• Отсутствие сквозняков;
• Возможность комбинировать эту систему с радиаторным отоплением.

Тонкие современные металлопластиковые трубы не займут много места, а сам монтаж может быть осуществлен даже без стяжки с цементом. Также можно организовать и электрический теплый пол, отзывы о котором только положительные. На нашем сайте можно увидеть множество фото и видео по созданию полов и их утеплению.

Руководство по выбору системы обрамления пола

Системы обрамления полов

Вы переработали план этажа, скорректировали ориентацию и расположение окон, чтобы использовать преимущества вида и южной экспозиции, а также изменили линии крыши, чтобы они соответствовали дому, который вы представляли в течение нескольких месяцев и лет. Но как много вы думали о системе каркаса пола? В отличие от отделки полов, система обрамления пола станет частью вашей конструкции на всю жизнь вашего дома.В Pacific Homes, помимо нескольких систем каркаса стен, включая нашу систему Pacific SmartWall®, мы предлагаем три основных типа систем каркаса полов. Взглянув на преимущества каждой системы, вы сможете выбрать пол, соответствующий вашему дизайну, и обеспечить исключительные эксплуатационные характеристики в течение всего срока службы вашего дома.

Габаритные пиломатериалы

Оригинальная рабочая лошадка деревянного каркасного строительства! Есть много веских причин использовать этот надежный резервный сервер у себя дома.Как правило, пиломатериалы с номинальной глубиной балок 2 × 10 (9 дюймов) и 2 × 12 (11 ¼ дюймов) группируются по аналогичным характеристикам и классифицируются по качеству конструкции. Позволяет проектировщикам определять размеры балок и балок с учетом конкретных нагрузок и пролетов. Стандартная категория видов и сорта варьируются в зависимости от региона. В Британской Колумбии и в пакетах Pacific Homes базовым стандартом является ель / сосна / пихта № 2 (SPF № 2) или лучше, но когда, например, требуется конкретная балка или пролет, используется сорт дугласской пихты / лиственницы Select Structural (DFIR -L SS), например.

Профилированный пиломатериал часто является наиболее экономичным выбором, но это не единственное его преимущество. Он также долговечен при транспортировке и установке. Сушка в печи и защита от элементов при транспортировке и во время строительства помогает уменьшить разбухание по всему волокну и сохранить стабильность размеров пиломатериалов. Для этого отлично подходит заводская сборка. Однако, если пиломатериал подвергается воздействию влаги, а затем полностью высыхает, влага не окажет значительного вредного воздействия на структурную целостность пиломатериала.Поэтому пиломатериалы, обработанные под давлением, являются лучшим материалом для настилов, подверженных воздействию погодных условий.

Доступный на местных лесных складах, размерный пиломатериал может быть определен по размерам с использованием таблиц в местных строительных нормах и правилах, и не требует, чтобы анализ нагрузки выполнялся профессиональным инженером. Правила надрезания, сверления отверстий и общей установки (хотя и в некотором смысле ограничивающие) стандартизированы в строительных нормах и правилах Северной Америки, а также знакомы плотникам и другим профессионалам.

Двутавры

В том же году, когда Pacific Builders Supplies начала производство деревянных ферм (1969), небольшая компания из Айдахо под названием Truss Joist Inc. создала первую деревянную двутавровую балку. Вот почему двутавровые балки иногда называют TJI, новаторским брендом. В рамках интересной связи с Британской Колумбией TJI в начале 1990-х годов стала партнером ванкуверской лесопромышленной компании MacMillan Bloedel, прежде чем обе компании были в конечном итоге куплены Weyerhaeuser.Теперь каждый крупный поставщик изделий из дерева предлагает собственную линейку двутавровых балок.

По конструкции аналогично стальным двутавровым балкам, использовавшимся в тяжелом строительстве несколько десятилетий назад, деревянные двутавровые балки получают свои механические преимущества благодаря своему I-образному профилю. Две горизонтальные полки из пиломатериалов соединены вертикальной стенкой из ориентированно-стружечных плит (OSB). Стандартная глубина двутавровых балок варьируется от размерной древесины и составляет 9 ½ дюйма, 11 7/8 дюйма и 14 дюймов. Для длинных пролетов глубина до 24 дюймов доступна с шагом 2 дюйма.

Для получения более длинных чистых пролетов и несения более тяжелых нагрузок без увеличения глубины двутавровой балки размер и конструктивная классификация фланца увеличены.Например, если в стандартной двутавровой балке будет использоваться фланец 2 × 3 SPF № 2 или лучше, в более высокой серии на той же глубине будет использоваться фланец 2 × 4 с номинальным машинным напряжением (MSR).

В качестве изделий из инженерной древесины двутавровые балки подбираются инженером-технологом для удовлетворения конкретных требований в отношении пролета и нагрузки в индивидуальном доме. Анализ полученного проекта проверяется и запечатывается профессиональным инженером и передается установщику и строительным инспекторам.

Поскольку есть некоторые отличия от габаритных деревянных полов, инструкции по укладке прилагаются к материалу пола.Это включает в себя детали по сверлению отверстий в полотнах OSB, размер и размещение отверстий очень гибкое в двутавровых балках, некоторые производители даже предоставляют предварительно запрессованные отверстия, которые нужно только пробить для прокладки проводов.

Процесс производства двутавровых балок позволяет изготавливать изделия большой длины, что в действительности ограничено только условиями транспортировки и места расположения. Это наряду с относительно легкой конструкцией двутавровой балки обеспечивает быструю установку, уменьшая количество стыков и блокировок.

В качестве готового продукта двутавровые балки имеют стабильные размеры, неизменно прямые, а усадка незначительна. Такие дефекты, как выпуклость, скручивание, коробление и коробление, наблюдаемые в размерной древесине, не являются проблемой. В результате получаются высококачественные полы.

Пиломатериалы меньшего размера и древесное волокно, входящие в состав двутавровых балок, позволяют использовать бревна меньшего размера и больше использовать сырые бревна. Это в сочетании с устойчивым лесоводством и лесозаготовками, используемыми основными производителями, делает двутавровую балку экологически безопасным продуктом.Наряду с другими компонентами и соображениями, включение двутавровых балок в дизайн вашего дома может дать вашему дому право на получение таких сертификатов, как сертификат экологического строительства LEED.

Фермы перекрытия

Подобно фермам крыш, в фермах перекрытий используется размерная древесина, чаще всего 2 × 4, для верхних и нижних поясов и перемычек ферм. Все соединения выполняются стальными пластинами, запрессованными в древесину. В отличие от стропильных ферм, стропильные фермы обычно имеют пиломатериал, ориентированный как 4 × 2 или «на плоскости», что дает больше места для перемычек на меньшей глубине, чем потребовалось бы с пиломатериалами в противоположной ориентации.Вот почему фермы перекрытий часто называют фермами 4 × 2.

Длина фермы 4 × 2 на самом деле ограничена только ее глубиной. Хотя возможны глубины до 10 дюймов, фермы 4 × 2 действительно становятся конкурентоспособным выбором при глубине 14–16 дюймов. Так что для некоторых дизайнов или участков с ограничениями по высоте они могут быть не лучшим вариантом. На определенной глубине вид и сорт пиломатериалов, количество перемычек и размер стальных пластин в местах соединений могут увеличить пролет и несущую способность фермы.

Фермы перекрытия

похожи на двутавровые балки в том, что они специально спроектированы инженером-технологом, затем проверены и опломбированы профессиональным инженером с предоставлением документации на объект. Однако они отличаются тем, что производятся на стропильном заводе. В нашем случае мы производим их на нашем предприятии в Коббл-Хилл. Это обеспечивает возможность гибкости конструкции, например, ферм, несущих верхний пояс, и наклонных верхних поясов для площадок палубы.

Поскольку пиломатериалы могут соединяться со стальными соединениями, типичны сплошные пролеты через здание.Фермы точно подобраны по размеру, поэтому нет необходимости в резке на месте, что ускоряет установку.

Открытые перемычки позволяют пропускать электрические, водопроводные и механические устройства без сверления. В то время как полотна нельзя разрезать, просверливать или модифицировать, большие отверстия можно разместить на этапе проектирования, что делает фермы перекрытий наиболее гибкой системой в этом отношении.

Поскольку фермы состоят из пиломатериалов меньших размеров, они обладают такой же стабильностью размеров и меньшими дефектами, как двутавровые балки.Также реализуются аналогичные экологические преимущества.

Хотя может показаться, что рассмотрение вариантов и решений на этапе проектирования вашего дома бесконечно, определение подходящей системы каркаса пола может обеспечить широко открытые комнаты или добавление дополнительной несущей стены в подползине, уменьшение пролета, может освободить место. в бюджете для этих великолепных кухонных шкафов.

Если у вас есть вопросы по выбору подходящей системы полов для вашего проекта, свяжитесь с нами.

Основы каркаса дома

: типы, условия и компоненты | 2020

Конструкция легкого каркаса (известная просто как «обрамление» в жилищном строительстве) — это метод создания конструкции на основе вертикальных компонентов, известных как стойки, которые обеспечивают устойчивый каркас для внутренних и внешних стеновых покрытий. Горизонтальные элементы, называемые балками, проходят по всей длине пола или между стенами или балками. Балки поддерживают потолки и полы.

Сегодня каркас платформы, в котором каждая история обрамлена поверх предыдущей, является методом выбора среди большинства строителей.Использование одного этажа в качестве платформы для строительства следующего этажа создает устойчивую рабочую поверхность. Это также позволяет строителям использовать широко доступные куски пиломатериалов определенных размеров по сравнению с более длинными или более естественными пропилами древесины, которые использовались в более старых методах.

Обрамление: краткий урок истории

Обрамление деревянным каркасом

Обрамление деревянным каркасом, при котором соединялись вместе большие стойки и балки и соединялись с деревянными колышками, было популярно в 18-19 веках. При создании деревянных каркасов строители работают с натуральными бревнами и деревьями, а не с пиломатериалами, предварительно обрезанными до стандартных размеров (например, 2×4).Этот метод обрамления вышел из моды, потому что пиломатериалы обрезались вручную, а появление пиломатериалов машинной пилы позволило строителям быстрее возводить дома из пиломатериалов стандартных размеров.

Обрамление воздушных шаров

В 1830-х годах стало популярным обрамление воздушных шаров. Этот метод предполагает использование длинных вертикальных стоек 2х4 в качестве шпилек, которые простираются от подоконника наверху фундамента до крыши и крепятся гвоздями, а не колышками. В конструкции воздушного шара одиночный стержень мог подниматься на высоту до 30 футов.Проблема с использованием непрерывных гвоздей — опасность пожара: без поломок гвоздей пожар, начавшийся на низком уровне в доме, может быстро подняться до самого верха, сравняв конструкцию с землей.

Обрамление платформ

Наиболее распространенным способом обрамления в современном жилом строительстве является обрамление платформ, при которых каждый этаж обрамляется поверх предыдущего.

Строители возводят одноэтажные платформы из каркасных стен, которые обычно составляют восемь или девять футов высотой, опираясь на черный пол — платформу.Затем каждая история обрамляется поверх другой, а крыша опирается на конструкцию. Этот метод можно использовать для одно- или двухэтажных домов, и он стал стандартом среди современных домостроителей, потому что:

• В каркасе платформы используются более короткие куски бруса, чем в предыдущих методах, таких как каркас из воздушных шаров, что является преимуществом, поскольку более длинные стойки сложнее получить и дороже.
• Разрывы шпилек от уровня к уровню создают естественные противопожарные барьеры.
• Поскольку строители возводят следующий этаж прямо на платформе, они строят на твердой рабочей поверхности — более безопасной среде с высокой структурной целостностью.

Обрамление — один из бесчисленных аспектов строительства, которые отражены в наборе из чертежей. Узнайте все, что вам нужно знать о чтении чертежей, в онлайн-классе MT Copeland , который преподает профессиональный строитель и мастер Джордан Смит.

Компоненты каркаса

Вот общие элементы каркаса, которые вы будете использовать в каждой части дома:

Пол

• Балки: Это горизонтальные компоненты каркаса, которые проходят по всей длине пола. Они составляют опору для пола дома и платформу, к которой будут крепиться стеновые панели. На перекрытиях перекрывают черновой пол (обычно из фанеры).
• Ферма: Ферма перекрытия состоит из бруса 2 × 4 или 2 × 3, соединенных металлическими пластинами.Ферма может принимать различные конфигурации, но, по сути, образует устойчивую «сеть», поддерживающую пол и сопротивляющуюся раскачиванию.
• Обшивка: Обшивка пола, широко известная как черный пол, представляет собой структурную панель, которая крепится к конструкции пола. Он переносит нагрузки сверху на балки пола снизу.

Стены

Внутренние стены делятся на две категории: несущие и ненесущие. Несущая стена поддерживает нагрузку сверху, например, другой пол или крышу.Ненесущая или перегородка возводится отдельно от основной несущей конструкции и может быть внешней или внутренней стеной. Он работает как разделитель, но не поддерживает вес. Стены третьего типа — стены с поперечным срезом, часто используемые в многоэтажных зданиях, не рассчитаны на вертикальную нагрузку. Скорее, поперечные стены предназначены для противодействия боковым силам, таким как ветер и землетрясения. Как правило, это деревянные стены, скрепленные срезанными панелями, железобетонной или каменной кладкой или стальными плитами.

• Подоконник: Этот кусок пиломатериала прикрепляет дом к фундаменту.Каркас первого этажа возведен поверх плит подоконника и состоит из балок, перекрывающих фундаментные стены.
• Верхняя и нижняя пластины: Верхняя пластина представляет собой кусок дерева, который проходит вдоль верхней части каркаса стены и поддерживает крышу и потолок. Нижняя пластина — это кусок дерева, который лежит на полу и образует нижнюю часть стены.
• Шпильки: Это компоненты каркаса, которые проходят между верхней и нижней пластинами. Обычно они расположены на расстоянии 16 или 24 дюймов друг от друга и являются наиболее распространенными элементами стеновых панелей.
• Обшивка: Обшивка наружных стен укрепляет стены за счет связывания шпилек. Строители обычно используют стеновые панели, такие как гипс, армированная цементная плита или фанера. Сначала прикрепите обшивку к раме, затем вырежьте отверстия для оконных и дверных проемов дверей. На обшивку крепятся наружные материалы вроде сайдинга.
• Двери и окна: В дверных и оконных рамах есть несколько важных элементов, таких как перемычка: горизонтальный структурный элемент, соединяющий две вертикальные колонны и позволяющий устанавливать двери и окна без ослабления стен.Вертикальные стойки, на которые они опираются, обычно 2×4 или 2×6, называются королевскими шипами и триммерами (или шипами для домкратов). Вместе они образуют единицу, которая переносит вес сверху и вокруг дверных и оконных проемов на пол и фундамент.

Потолок

• Балки: Балки потолка — это горизонтальные элементы, которые перекрывают потолок и передают нагрузку крыши на стойки. Стандартного размера не существует, но наиболее часто используемые пиломатериалы для балок сегодня — 2 × 6.Обычно они находятся на расстоянии от 16 до 24 дюймов друг от друга.

Крыша

• Стропила: Эти структурные компоненты проходят от конька или крыши до стеновой плиты внешней стены бок о бок и поддерживают обшивку крыши. Метод строительства, который обычно использует стропильную крышу, известен как «каркасная конструкция». Стропила хороши для тех, кто хочет, чтобы сводчатый потолок или дополнительное место на чердаке можно было превратить в комнату.
• Фермы: Ферма — это деревянная конструкция, которая предварительно изготовлена ​​в виде перемычки из балок, доходящих до верха фермы, и балки, проходящей горизонтально.Форма предназначена для распределения веса крыши на большой площади. Фермы можно установить быстро, а их преимущество заключается в использовании более коротких и менее дорогих деревянных бревен. Тем не менее, они сегментируют открытое чердак, поэтому не подойдут тем, кто позже может захотеть переоборудовать чердак.
• Настил: Настил крыши — это часть конструкции крыши, которая находится поверх стропил или ферм и обеспечивает структуру или «настил» для слоев защиты от атмосферных воздействий и кровли.В жилищном строительстве настил обычно изготавливается из фанеры или ориентированно-стружечной плиты.

Элементы каркаса могут показаться сложными, но, изучив их и их важную ценность для создания прочного каркаса, вы узнаете один из самых важных этапов строительства дома. Каркас не только придает дому структуру и форму, но и является неотъемлемой частью каждого последующего аспекта строительства, от внутренней и внешней отделки до прокладки механических, электрических и сантехнических схем.

MT Copeland предлагает онлайн-классы на основе видео, которые дают вам фундамент в области строительства с использованием реальных приложений. Классы включают профессионально подготовленные видеоролики, преподаваемые практикующими мастерами, и дополнительные загрузки, такие как викторины, чертежи и другие материалы, которые помогут вам овладеть навыками.

% PDF-1.5 % 1 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 1 >> эндобдж 6 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 2 >> эндобдж 9 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 3 >> эндобдж 14 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 4 >> эндобдж 19 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 5 >> эндобдж 24 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 6 >> эндобдж 29 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 7 >> эндобдж 34 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 8 >> эндобдж 39 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 9 >> эндобдж 44 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 10 >> эндобдж 49 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 11 >> эндобдж 54 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 12 >> эндобдж 59 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 13 >> эндобдж 64 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 14 >> эндобдж 69 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 15 >> эндобдж 74 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 16 >> эндобдж 79 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 17 >> эндобдж 84 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 18 >> эндобдж 89 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 19 >> эндобдж 94 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 20 >> эндобдж 99 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 21 >> эндобдж 104 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 22 >> эндобдж 109 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 23 >> эндобдж 114 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 24 >> эндобдж 119 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 25 >> эндобдж 124 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 26 >> эндобдж 129 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 27 >> эндобдж 134 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 28 >> эндобдж 139 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 29 >> эндобдж 144 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 30 >> эндобдж 149 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 31 >> эндобдж 154 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 32 >> эндобдж 159 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 33 >> эндобдж 164 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 34 >> эндобдж 169 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 35 >> эндобдж 174 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 36 >> эндобдж 179 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 37 >> эндобдж 184 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 38 >> эндобдж 189 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 39 >> эндобдж 194 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 40 >> эндобдж 199 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 41 >> эндобдж 204 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 42 >> эндобдж 209 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 43 >> эндобдж 214 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 44 >> эндобдж 219 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 45 >> эндобдж 224 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 46 >> эндобдж 229 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 47 >> эндобдж 234 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 48 >> эндобдж 239 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 49 >> эндобдж 244 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 50 >> эндобдж 249 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 51 >> эндобдж 254 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 52 >> эндобдж 259 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 53 >> эндобдж 264 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 54 >> эндобдж 269 ​​0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 55 >> эндобдж 274 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 56 >> эндобдж 279 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 57 >> эндобдж 284 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 58 >> эндобдж 289 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 59 >> эндобдж 294 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 60 >> эндобдж 299 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 61 >> эндобдж 304 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 62 >> эндобдж 309 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 63 >> эндобдж 314 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 64 >> эндобдж 319 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 65 >> эндобдж 324 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 66 >> эндобдж 329 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 67 >> эндобдж 334 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 68 >> эндобдж 339 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 69 >> эндобдж 344 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 70 >> эндобдж 349 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 71 >> эндобдж 354 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 72 >> эндобдж 359 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 73 >> эндобдж 364 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 74 >> эндобдж 369 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 75 >> эндобдж 374 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 76 >> эндобдж 379 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 77 >> эндобдж 384 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 78 >> эндобдж 389 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 79 >> эндобдж 394 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 80 >> эндобдж 399 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 81 >> эндобдж 404 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 82 >> эндобдж 409 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 83 >> эндобдж 414 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 84 >> эндобдж 417 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 85 >> эндобдж 420 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 86 >> эндобдж 423 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 87 >> эндобдж 426 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 88 >> эндобдж 429 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 89 >> эндобдж 432 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 90 >> эндобдж 435 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 91 >> эндобдж 438 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 92 >> эндобдж 441 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 93 >> эндобдж 444 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 94 >> эндобдж 447 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 95 >> эндобдж 450 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 96 >> эндобдж 453 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 97 >> эндобдж 456 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 98 >> эндобдж 459 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 99 >> эндобдж 462 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 100 >> эндобдж 465 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 101 >> эндобдж 468 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 102 >> эндобдж 471 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 103 >> эндобдж 474 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 104 >> эндобдж 477 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 105 >> эндобдж 480 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 106 >> эндобдж 483 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 107 >> эндобдж 486 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 108 >> эндобдж 489 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 109 >> эндобдж 492 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 110 >> эндобдж 495 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 111 >> эндобдж 498 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 112 >> эндобдж 501 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 113 >> эндобдж 504 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 114 >> эндобдж 507 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 115 >> эндобдж 510 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 116 >> эндобдж 513 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 117 >> эндобдж 516 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 118 >> эндобдж 519 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 119 >> эндобдж 522 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 120 >> эндобдж 525 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 121 >> эндобдж 528 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 122 >> эндобдж 531 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 123 >> эндобдж 534 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 124 >> эндобдж 537 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 125 >> эндобдж 540 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 126 >> эндобдж 543 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 127 >> эндобдж 546 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 128 >> эндобдж 549 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 129 >> эндобдж 552 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 130 >> эндобдж 555 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 131 >> эндобдж 558 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 132 >> эндобдж 561 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 133 >> эндобдж 564 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 134 >> эндобдж 567 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 135 >> эндобдж 570 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 136 >> эндобдж 573 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 137 >> эндобдж 576 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 138 >> эндобдж 579 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 139 >> эндобдж 582 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 140 >> эндобдж 585 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 141 >> эндобдж 588 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 142 >> эндобдж 591 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 143 >> эндобдж 594 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 144 >> эндобдж 597 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 145 >> эндобдж 600 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 146 >> эндобдж 603 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 147 >> эндобдж 606 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 148 >> эндобдж 609 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 149 >> эндобдж 612 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 150 >> эндобдж 615 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 151 >> эндобдж 618 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 152 >> эндобдж 621 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 153 >> эндобдж 624 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 154 >> эндобдж 627 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 155 >> эндобдж 630 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 156 >> эндобдж 633 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 157 >> эндобдж 636 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 158 >> эндобдж 639 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 159 >> эндобдж 642 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 160 >> эндобдж 645 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 161 >> эндобдж 656 0 obj> / BaseFont / Times-Roman / FirstChar 0 / LastChar 255 / Subtype / Type1 / ToUnicode 17728 0 R / Ширина [333 333 333 333 333 333 333 333 333 333 333 333 278 556 556 611 278 611 444 564 250 250250250250250250250250250250 333408 500500 833 778 180 333 333 500 564 250 333250 278 500 500 500 500 500 500 500 500 500 500 278 278 564 564 564 444 921 722 667 667 722 611 556722 722 333 389 722 611 889 722 722 556 722 667 556 611 722 722 944 722 722 611 333 278 333 469 500 333 444 500 444 500 444 333 500 500 278 278 500 278 778 500 500 500 500 500 333 389 278 500 500 722 500 500 444480200480541250250250 333500 444 1000 500 500 333 1000 556 33389250250250250 333 333 444 444 350500 1000 333980 389 333 722 250 250 722 250 333 500 500 500 500 200 500 333760 276 500 564 333760 333400 564 300 300 333 500 453250 333 300 310 500 750 750 750 44 47 22 722 722 722 722 722 889 667 611 611 611 611 333 333 333 333 722 722 722 722 722 722 722 564 722 722 722 722 722 722 556 500 444 444 444 444 444 444 667 444 444 444 444 444 278 278 278 278 500 500 500 500 500 500 500 564 500 500 500 500 500 500 500 500] >> эндобдж 657 0 obj> эндобдж 658 0 obj> эндобдж 659 0 obj> эндобдж 660 0 obj> эндобдж 661 0 объект> эндобдж 662 0 obj> / BaseFont / Times-Bold / FirstChar 0 / LastChar 255 / Subtype / Type1 / ToUnicode 17730 0 R / Ширина [333 333 333 333 333 333 333 333 333 333 333 333 333 278 556 556 667 278 667 444 570 250 250250250250250250250250250250 333555500500 1000 833 278 333 333 500 570 250 333250 278 500 500 500 500 500 500 500 500 500 500 333 333570 570 570 500 930 722 667 722 722 667 611 778 778 389 500 778 667 944 722 778 611 778 722 556 667 722 722 1000 722 722 667 333 278 333 581 500 333 500 556 444 556 444 333 500 556 278 333 556 278 833 556 500 556 556 444 389 333 556 500 722 500 500 444394220394520250250250 333500500 1000500500 333 1000556333 1000250250250250 333 333 500500 350500 1000 333 1000 389 333 722 250 250 722 250 333 500 500 500 500 220 500 333747 300 500 570333747333400570300300333565402503333300330500750750500722722722722722722 1000722667667667667389389389389722722778778778778778570778722722722722722 611 556 500 500 500 500 500 500 722 444 444 444 444 444 278 278 278 278 500 556 500 500 500 500 500 570 500 556 556 556 556 500 556 500] >> эндобдж 663 0 obj> эндобдж 664 0 объект> эндобдж 665 0 объект> эндобдж 666 0 obj> эндобдж 667 0 obj> поток Hbd`ab`ddwwwq s () J4031

Деревянные рамы Texas | Жилой и коммерческий

Мы потеряли наш дом в результате лесных пожаров в Бастропе в День труда 2011 года, и после принятия некоторых решений мы решили перестроить наш дом на существующем месте проживания.На этапе проектирования нашей перестройки я сказал своей жене , что мне нужен «ВАУ» фактор в нашем новом доме, и мужчина мне это удалось. Проведя небольшое исследование, я нашел «Техасские деревянные рамы». Мы сделали гибридную версию и сделали набор ферм и установили их в гостиной / кухне / столовой. Могу честно сказать, что первые слова из уст каждого, войдя в дом, будут: «Вау, это невероятно». Качество изготовления отличное, а установка впечатляет. Надеюсь, мне никогда не придется строить еще один дом, но если я это сделаю, я обязательно позвоню Texas Timber Frames.

Джим Б. Бастроп, Техас

Мы строим наш новый дом и хотели сделать деревянные акценты, поэтому мы попросили Texas Timber Frames построить нам несколько открытых ферм для семейной комнаты. Мы очень довольны своим решением и очень довольны фермами. Они были построены вовремя, как и было обещано, и даже с радостью разместили их в течение нескольких недель, пока мы не были готовы. Они выглядят фантастически и выглядят так же, как рисунки и фотографии, даже лучше.Я ожидал грубых пиломатериалов, но они гладко отшлифованы, и мы считаем, что древесина на голову выше по внешнему виду и качеству. Я также купил бревна для кухонных балок, которые, по словам строителя, мы можем просто взять со склада пиломатериалов. Я так рад, что мы решили получить от вас всю выставленную древесину, потому что она подходит и выглядит великолепно.

Кейт и Кари Николс из Остина, Техас

Я от всей души рекомендую Texas Timber Frames всем, кто хочет очень профессиональную, качественную и своевременную работу, выполненную выдающейся группой людей. Я без колебаний воспользуюсь ими снова, если представится такая возможность.

Джордж М. Керрвилл, Техас

Моя жена Дженнифер, моя невестка Джина, и я хотели бы выразить искреннюю признательность за обслуживание и качество мастерства , которые сотрудники Texas Timber Frames продемонстрировали на протяжении всего проекта павильона. Это большая заслуга компании, когда люди, которых она нанимает, отражаются в продукте, который она продвигает, благодаря качеству, дизайну и мастерству.Дженнифер, Джина и я надеемся снова воспользоваться вашими услугами в нашем следующем проекте. Наши друзья, родственники и соседи просто поражены этой структурой, и мы продолжаем получать комплименты о нашей новой структуре.

Ранчо Гуйенна

Моим первым шагом в разработке планов строительства нашего дома в Бланко было изучение компаний, занимающихся производством деревянных конструкций, предпочтительно местной компании. Я наткнулся на Texas Timber Frames и позвонил им.Они пригласили меня совершить поездку по их объекту за пределами Сан-Антонио, и там я встретился с дружелюбными и отзывчивыми людьми. Они посоветовали мне спланировать размеры, чтобы повысить эффективность моей конструкции и цену. С той первой встречи я понял, что они подходят. Трудно было найти лучшего партнера: Texas Timber Frames была полезной, точной в ценообразовании и соблюдением сроков.

Том С. Бланко, Техас

Лиза и я хотели поблагодарить Texas Timber Frames за воплощение нашей идеи в жизнь с дизайном деревянного каркаса.Прекрасный дизайн и качество изготовления. Монтажная бригада была выдающейся. Работа была выполнена и закончена красиво. Большой продукт. Отличный дизайн. Великие люди.

Боб П. из Ллано, Техас

Я заметил вашу рекламу в таких журналах, как Mountain Living и Timber Home Living. Они попросили меня отправить вам эту брошюру, потому что вы сделали все деревянные каркасы и SIP для моего дома в 2004 году.Мой свадебный бизнес обеспечивает мне жизнь. Люди со всех концов США говорят о том, насколько красив этот дом , и отмечают, что никогда не видели ничего подобного. Вы остаетесь моим любимым производителем деревянных каркасов, и, похоже, вы остались очень успешными.

Cynthia J. of Mountain Home, AR

Фермы теперь подняты, и они действительно венец нашего расширения.Судя по нашим крайним срокам завершения проекта, меня больше всего впечатлила ваша способность сократить время выполнения работ с шести до четырех недель. Это позволит нам гидроизолировать расширение и гарантирует своевременное завершение нашего проекта. Учитывая то, что я знаю сегодня о способности Texas Timber Frames выполнить то, что они обещали, я определенно выбрал бы вас снова для своего проекта. Спасибо, что завершили фермы в сжатые сроки и превзошли мои ожидания по цене и качеству. Снимаю шляпу перед вами и невероятной командой Texas Timber Frames за то, что рано подарили мне рождественский подарок !!!!

Шейн С.

Как построить пол в доме: 11 шагов (с иллюстрациями)

На этом изображении показаны меловые линии размером 3 1/2 дюйма для плиты и 2 дюйма для кирпича.

Первым шагом к устройству пола для дома является прикрепление подоконников к основанию дома. В фундамент по периметру будут вбиты болты в бетон.Вы будете использовать эти болты, чтобы прикрепить подоконник к фундаменту. Плита подоконника должна быть квадратной, даже если фундамент залил не квадратным. Это сделает вашу систему пола квадратной и, мы надеемся, сохранит остальную часть дома ближе к квадрату, когда вы подниметесь на крышу.
Возведение пола в квадратную форму выполняется путем создания «треугольника 345» на вершине фундамента. Цифры обозначают длину в футах, 3 фута 4 фута 5 футов. Чем больше треугольник, тем квадратнее будет ваш пол. Просто удвойте 345, сделав ножки треугольника 6′-8′-10 ‘или больше.Это шаги, чтобы выровнять подоконники в доме без кирпича. Если в вашем доме кирпич, вам нужно будет добавить толщину кирпича к 3 1/2 дюйма с внешней стороны фундамента:

НАРИСИТЕ ЧЕРТЕЖ ПЕРВАЯ ЛИНИЯ:

Найдите самую длинную непрерывную фундаментную стену, измерьте и отметьте 3 1/2 дюйма с внешней стороны фундамента на каждом конце.

ОТМЕТЬТЕ УГОЛ: Найдите вторую самую длинную стену, которая касается первой стены, отмерьте 3 1/2 дюйма от внешней стороны фундаментной стены и отметьте меловую линию.(Назовите это «Угловая метка». Это отмечает внутренний угол подоконника.)

ОТМЕТКА НА 3 ФУТОВЫХ НОГАХ: От угловой метки отмерьте меловую линию 3 ‘и сделайте отметку на меловой линии. (Назовите это «3-футовой меткой»).

ОТМЕТЬТЕ 4-ФУТОВУЮ НОГУ ДУГОМ: Попросите кого-нибудь подержать конец рулетки на Угловой отметке, измерить стену без меловой линии на 4 фута и нарисовать карандашом дугу. Дуга используется, потому что мы еще не знаем, где находится точка дуги для создания квадратной стены.Где-то на дуге будет пересечение, делающее две прямые квадратными.

ОТМЕТЬТЕ 5-ФУТОВУЮ НОГУ С ПОМОЩЬЮ ДУГИ: Попросите кого-нибудь подержать конец рулетки на отметке 3 фута и сделать дугу через 4-футовую дугу ноги. Пересечение двух дуг — это точка, через которую вы протянете меловую линию, чтобы отметить место подоконника на второй более короткой стене.

НАРИСИТЕ ВТОРОЙ ЛИНИИ: Попросите кого-нибудь крепко удерживать меловую линию на Угловой отметке, а другой человек протянет другой конец линии к другому концу второй стены (к тому, на котором еще нет линии).Попросите третьего человека встать на пересечении двух дуг, а затем «протянуть» пересечение дуг, убедитесь, что вы прошли полностью вниз по второй стене, чтобы полностью отметить место расположения подоконной пластины.

После того, как эти две линии будут на фундаменте, вы сможете легко провести измерения
через фундамент к другим стенам фундамента и разметить параллельные линии для других местоположений пластин порога. Постарайтесь установить их на 3 1/2 дюйма с внешней стороны фундамента. Эти размеры редко бывают такими же, как планы, потому что бетонные основания не всегда квадратные.

Обрамление дома: советы, идеи и материалы

Каркас — это каркас дома. Если каркас прочный, он обеспечивает необходимую поддержку для всего, что следует за ним. Но если он слабый, никакая дорогая отделка не скроет недостатки: эти идеально оштукатуренные стены начнут трескаться каждый раз, когда хлопнет дверь, гранитные столешницы будут постепенно выпадать из уровня, а полы из дубового дуба будут подпрыгивать и скрипеть, как ржавая пружина.

«Сокращение рамок — самая большая ошибка, которую вы можете сделать, — говорит Том Сильва, генеральный подрядчик This Old House , — хотя может пройти четыре или пять лет, прежде чем начнут проявляться провисание, подпрыгивание и движение.«

Хотя основы современного каркаса стен с каркасом не сильно изменились за последние 25 лет, инструменты и материалы, безусловно, изменились. Пневматические пистолеты для гвоздей, которые были новинкой до середины 1970-х годов, ускорили процесс сборки; пиломатериалы постепенно вытесняют пиломатериалы, а металлические соединители теперь обычно используются для повышения жесткости и прочности.

Но Том предупреждает, что инструменты и материалы сами по себе не гарантируют прочный каркас дома. Они должны находиться в руках опытных плотников, которые знают, как ими пользоваться.«Они построят его правильно с первого раза, — говорит Том, — так что потом вы не пожалеете». Чтобы узнать, как Том строит дом, читайте дальше.

Каркасы домов могут быть сделаны из толстых столбов и балок (самый старый способ обрамления) или из очень длинных шпилек (каркасы воздушных шаров викторианской эпохи). Но Том Сильва обычно обрамляет одноэтажные «платформы», состоящие из стен с гвоздями высотой 8 или 9 футов, опирающихся на обшитый фанерой черновой пол. Каждая история оформляется поверх предыдущей, пока не пришло время поставить на крышу.

Схема ограждения дома

Иллюстрация Яна Ворпола

Советы по обрамлению дома

Гвозди

• Используйте гвозди подходящего размера. Коды определяют длину, обхват и количество гвоздей в критических стыках.
• Не перегружайте. Головка гвоздя, вонзившаяся слишком глубоко в дерево, не выдерживает полного веса.

Рамки

• Пространство последовательно .Размещение балок, стоек и стропил на расстоянии 16 дюймов друг от друга обеспечивает прочную поддержку концов панелей.
• Используйте сухую древесину. Пиломатериалы с штамповкой «S-сушка» или «KD» (сушка в печи) с меньшей вероятностью деформируются и перекручиваются.
• Следите за тем, чтобы древесина оставалась сухой. Блоки штабелируют над землей и накрывают брезентом.

Обшивка

• Используйте фанерные зажимы на крышных и стеновых панелях. 1/8 дюйма зазор, который они создают между листами, предотвращает коробление.
• Выложите листы перпендикулярно обрамлению. Повышает общую прочность и жесткость.
• Приклейте и закрепите. Клеи могут улучшить прочность сцепления на треть.

Идеи каркаса от TOH Project Houses

Фото Брайана Уайлдера

Металлические вешалки и галстуки

Обеспокоенность по поводу слабости гвоздевых соединений, особенно в регионах, подверженных землетрясениям и ураганам, сделала металлические ремни и стяжки незаменимыми в кодовых книгах и на сегодняшних рабочих площадках, даже там, где такие стихийные бедствия случаются редко.

Существуют сотни различных типов фурнитуры из оцинкованной стали, от балочных подвесок до ураганных ремней, и почти каждый месяц на рынке появляются новые. В каждом соединителе используется больше гвоздей, чем в «старомодном» соединении, потому что каждое отверстие в соединителе необходимо заполнить.

Но с правильным пистолетом для гвоздей скорость установки почти не снижается. Примечание: используйте только гвозди, указанные производителем — без замены!

Легкие балки

Двутавровая балка состоит из «полотна» из высококачественной OSB (ориентированно-стружечной плиты), склеенной между двумя горизонтальными «полками» из обычного пиломатериала или LVL (клееного бруса).Он такой же прочный, как двукратный распил такой же ширины, но весит вдвое меньше, и его длина составляет до 60 футов.

Лучше всего то, что отверстия для водопровода и воздуховодов можно прорезать в полотне (с заданными размерами и интервалами) без нарушения структурной целостности. TOH впервые применила двутавровые балки при строительстве амбара 1989 года в Конкорде, штат Массачусетс, и Том использует их с тех пор.

Спроектированные балки Балки

LVL состоят из шпона, склеенного под действием тепла и давления.Все фанеры ориентированы точно в одном и том же продольном направлении, что делает LVL почти на 20 процентов более жесткими, чем обычные пиломатериалы.

В то время как LVL обычно используются в качестве коньковых балок и коллекторов над окнами и дверными проемами, Том также использовал их в качестве балок, стропил и стрингеров лестниц — везде, где ему нужна максимальная производительность на минимальном пространстве. Они тяжелые, но Тому они нравятся, потому что они прочны, как сталь, но он может разрезать их обычной пилой.

Новые технологии для обрамления будущего

Пенные клеи

Новые клеи на вспененной основе обладают превосходной адгезивной способностью полиуретана, и их легко нанести, просто нажав на спусковой крючок.Более того, одна банка пены содержит эквивалент 15 тюбиков старого клея.

Крепкий гвоздь

Гвоздь для обшивки Sheather-Plus в два раза выдерживает подъемную силу, чем стандартные гвозди с гладким стержнем, благодаря кольцевидному стержню, увеличенной головке и цементному покрытию, которое действует как смазка, ускоряя гвоздь в исходное положение, а затем сцепляясь с деревом. .

Супер шпильки

Клееный брус — куски древесины, склеенные под давлением до размеров стандартных 2х4 или 2х6 (вставка), не имеют дефектов, не деформируются и не деформируются, а их длина может достигать 22 футов, что немыслимо. в настоящее время в пиломатериалах.

Фото Колина Смита

Где найти

Строительный пиломатериал:

Балка двутавровая, балка G-P Lam LVL

Georgia Pacific Corp.

Атланта, Джорджия

www.gp.com

Аккумуляторный гвоздезабиватель:

Модель IMTC

Паслоде

800-682-3428

www.paslode.com

Вешалки и стяжки металлические:

Simpson Strong-tie Co.

Дублин, CA

800-999-5099

www.strongtie.com

Пенный клей:

Пурпур

Todal Products, Inc.

Натик, Массачусетс

508-651-3818

Шипы Super:

TrusJoint

Weyerhaeuser

800-628-3997

www.trusjoist.com

Крепкие гвозди:

Sheather plus

Бостич

800-556-6696

www.stanleybostitch.com

Основы деревянного каркаса — Buildipedia

Деревянный каркас , или легкая каркасная конструкция, представляет собой сборку из габаритных пиломатериалов или конструкционных деревянных пиломатериалов, которые размещены на регулярных интервалах и скреплены гвоздями для создания сборок пола, стен и крыши. Дерево сегодня является наиболее распространенным материалом, используемым в строительной отрасли.

Видео от Illusion Productions показывает, как дом Sundance обрамляют от фундамента до крыши.

Каждый узел пола, стены, крыши и лестницы состоит из деревянных компонентов определенных размеров, подобных каркасу. Эти компоненты скрепляются вместе, образуя структуру и позволяя внутренним пространствам функционировать по желанию. В следующем списке указаны и описаны каждый компонент в каждом типе сборки.

Каркасы перекрытий распределяют динамические, статические и другие структурные нагрузки по зданию на несущие стены или фундамент.В раме пола находятся следующие компоненты:

• Подоконник представляет собой деревянный элемент, обычно сделанный из обработанной древесины, прикрепленный к верхней поверхности фундамента. К подоконнику крепятся балки.
• Ободные балки представляют собой серию деревянных элементов аналогичного размера, которые размещаются вокруг внешней части конструкции пола. Их укладывают на узкий конец и прикрепляют к пластине подоконника.
• Балки перекрытия представляют собой деревянные элементы или изделия из искусственной древесины (обычно такого же размера, как балки обода), которые размещаются на своих узких концах, равномерно разнесены и прикреплены к пластине порога.Черновой пол крепится к балкам перекрытия, и они переносят нагрузки пола на несущие стены.
• Заголовок состоит из нескольких деревянных элементов, прикрепленных друг к другу, и используется для обрамления проема в сборке пола, прерывая балки.
• Перемычка состоит из небольших деревянных элементов, которые крепятся между балками, обеспечивая боковую устойчивость.

Стеновые рамы можно использовать для создания несущих или ненесущих стен.Несущие стены — это несущие стены, которые несут и передают нагрузки сверху на рамы пола внизу. Ненесущие стены не выполняют никаких конструктивных функций. В настенной раме находятся следующие компоненты:

• Нижняя пластина или подошва — это горизонтальный деревянный элемент у основания стены, прикрепленный к раме пола.
• Шпильки представляют собой вертикальные деревянные элементы, равномерно разнесенные и прикрепленные как к нижней, так и к верхней пластинам. Типичное расстояние по центру составляет 12 дюймов, 16 дюймов или 24 дюйма.
• Заголовок состоит из нескольких деревянных элементов и помещается над отверстием. Он крепится к примыкающим шпилькам и равномерно распределяет строительные нагрузки по проему.
• Подоконник — это деревянный элемент под проемом, прикрепленный к соседним стойкам, который поддерживает окно.

• Блокировка относится к небольшим деревянным элементам, которые крепятся между стойками с целью прикрепления фурнитуры для отделки или предотвращения распространения огня в полости стены.
• Верхняя пластина представляет собой горизонтальный деревянный элемент наверху стоек.
• Поворотная пластина — это дополнительная пластина, прикрепленная к верхней пластине, используемая для соединения углов и внутренних стеновых рам внутри здания.

Традиционные каркасы крыши распределяют нагрузку на крышу здания по несущим стенам. В традиционный каркас крыши входят следующие компоненты:

• Стропила — это диагональные деревянные элементы, равномерно разнесенные друг от друга, к которым крепится обшивка крыши.Типичное расстояние между стропилами составляет 12 дюймов, 16 дюймов или 24 дюйма по центру. Их угол определяется расчетным подъемом и пробегом поверхности кровли. Для формирования желаемой формы и стиля крыши используются различные типы стропил, в том числе обычные стропила, шатровые стропила, долинные стропила и домкраты.
• Коньковая балка — это горизонтальный деревянный элемент на вершине крыши, к которому крепятся вершины стропил.
• Балка воротника представляет собой горизонтальный деревянный элемент между стропилами, обеспечивающий вертикальную устойчивость поперек диагональных стропил.
• Балки перекрытия — это деревянные элементы, которые выполняют функцию, аналогичную функции балок перекрытий, обрамляя потолок верхнего этажа здания и пол чердака выше.

• Доски фасции прикрепляются к нижней части стропил для повышения поперечной устойчивости.

Современные кровельные каркасы могут быть построены с использованием стропильных ферм. Ферма крыши — это изготовленная конструкция из дерева, которая включает в себя диагональные верхние пояса, горизонтальный нижний пояс и вертикальные и / или диагональные перемычки или распорки между верхними и нижними поясами.Каждый соседний элемент соединен лицевой стороной или соединен металлическими зубчатыми пластинами или косынками.

Рамы лестниц создают проемы, позволяющие пешеходам переходить с этажа на этаж. Каркас лестницы несет активные нагрузки на внешние стены или на вертикальные стойки, поддерживающие каркас лестницы. В раме лестницы находятся следующие компоненты:

• Стрингер состоит из нескольких диагональных деревянных элементов, вырезанных для формирования подъема и спуска лестницы. Стрингеры размещаются на крайних краях лестницы, а часто и в центре, чтобы поддерживать ступеньку.
• Протектор представляет собой горизонтальный деревянный элемент, который представляет собой шероховатую поверхность ступеньки.
• Подступенка — это вертикальный элемент, который формирует высоту каждой ступеньки. Когда ступенька имеет открытый подступенок, этот вертикальный элемент вообще не учитывается.

Деревянные элементы разрезаются и соединяются для создания полов, стен и крыши сооружения в соответствии с набором строительных документов и местных строительных норм. С 1830-х годов для облегчения строительства здания использовались два метода деревянного каркаса: баллонный каркас и каркас платформы.

Обрамление воздушных шаров использовалось до середины 1950-х годов. В этом когда-то популярном методе, который сейчас используется редко, используются шпильки, которые непрерывно проходят от подоконной плиты к стропильной плите. В конструкции баллона балки пола крепятся на верхней части ригельной доски (также известной как лента или ребристая лента), которая также прикрепляется к вертикальным стойкам. В промежутках между стойками и стропилами крепятся противопожарные заграждения из деревянных блоков, закрывающие полости и замедляющие распространение огня.

Каркас платформы — это сегодня предпочтительный метод строительства зданий с деревянным каркасом.Подобно конструкции воздушного шара, каркас платформы строится на фундаменте. Этот метод начинается с того, что каркас пола прикрепляется к фундаменту, а стены поднимаются и прикрепляются к каркасу пола. Используя эту повторяющуюся схему, плотник поднимет первый и второй этажи, а затем все дополнительные этажи. Затем к стенам верхнего этажа прикрепляют стропила и потолочные балки или фермы, чтобы сформировать крышу. Основными преимуществами каркаса платформы по сравнению с баллонным каркасом являются: размер материала легче обрабатывать, противопожарные меры возникают на каждом этаже, а каркасы пола служат платформами, с которых можно работать на следующем уровне.Обрамление стропил выполняется так же, как и обрамление площадок.

Спроектированные пиломатериалы — это производимые конструкционные элементы, разработанные с учетом конкретных требований проектирования. Процесс производства инженерной древесины делает ее более дорогостоящей, чем габаритные пиломатериалы, но снижает количество отходов и дает продукт, который значительно прочнее и стабильнее, а также более однороден по форме и размеру. В отличие от габаритных пиломатериалов, как твердые, так и хвойные породы из множества быстрорастущих пород деревьев используются для производства конструкционной древесины.Процесс производства осуществляется в соответствии с жесткими отраслевыми стандартами. Сухие материалы используются в виде древесных нитей или шпона, которые склеиваются и прессуются в большие заготовки, а затем распиливаются на стандартные длины, ширины и толщины. Конструкционные изделия из дерева являются качественной заменой габаритных пиломатериалов. Они включают в себя клееный брус (LVL), пиломатериал из параллельной пряди (PSL), пиломатериал из клееного бруса (LSL), деревянные двутавровые балки и клееный брус.

Размер деревянных элементов каркаса является стандартным, независимо от породы, и обычно они хранятся на лесных складах номинальной шириной от 2 до 12 дюймов, увеличиваясь с шагом 2 дюйма.Предварительно обрезанные пиломатериалы начинаются с 4 футов в длину и, увеличиваясь на 2 фута, могут достигать 24 футов в длину. Номинальная толщина может составлять 1 дюйм, 2 дюйма, 4 дюйма, 6 дюймов или 8 дюймов. Номинальный размер относится к размеру или измерению перед сушкой; Фактические размеры пиломатериалов с градациями по напряжению относительно номинального размера можно увидеть ниже:

Толщина (дюймы)		Ширина (дюймы)
Номинал	Фактическое	Номинал	Фактическое
1	¾	2	1 ½
2	1 ½	4	3 ½
4	3 ½	6	5 ½
6	5 ½	8	7
8	7	10	9
		12	11

.

Каркасный дом устройство пола: Страница не найдена — Энциклопедия по возведению пола
