Перекрытия в доме из газобетона: виды и их различия

Содержание

1. Требования по устройству железобетонного перекрытия для зданий из газобетона
2. Об устройстве межэтажного перекрытия – выбор оптимального варианта
3. Как сделать перекрытия в доме из газобетона – рекомендации профессионалов
4. Особенности и виды перекрытий для газобетонного дома
5. Сборные перекрытия из стандартных плит для газобетонного строения
6. Цельное перекрытие для стен из газобетонных блоков
7. Сборно-монолитный вариант перекрытия для сооружения потолка первого этажа
8. Металлические и деревянные перекрытия в газобетонном доме на несущие брусья
9. Подводим итоги
10. Похожие статьи:

Газобетон применяется для постройки зданий, прочность которых определяется рядом факторов. Необходимо учитывать качество используемого материала и определиться с исполнением межэтажной конструкции. Задумываясь о сооружении перекрытия нижнего этажа в доме или формировании железобетонной основы над цоколем, следует разобраться, как сделать перекрытия в доме из газобетона. Важно учитывать размеры балок, величину нагрузки на несущие брусья и сформировать железобетонную основу необходимой толщины. Рассмотрим, какими методами осуществляется монтаж плит.

Требования по устройству железобетонного перекрытия для зданий из газобетона

Перекрытия для дома из газобетона – ответственные элементы постройки. Ведь запас прочности газоблоков не позволяет возводить здания высотой более трех этажей, а газобетон проигрывает по прочностным характеристикам обычному бетону. Именно поэтому к перекрытиям газобетонных строений предъявляется комплекс требований.

Межэтажная конструкция должна обладать следующими свойствами:

• устойчивостью к воздействию нагрузок;
• запасом прочности с учетом длины перекрываемого пролета;
• способностью поглощать внешние шумы;
• повышенными теплоизоляционными характеристиками;
• пожарной безопасностью;
• сейсмической стойкостью.

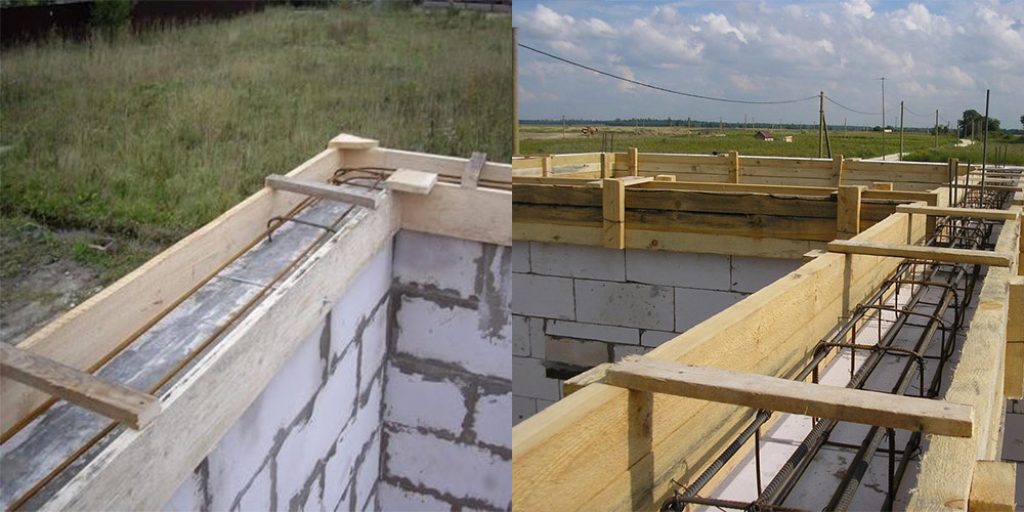

Устройство армирующего пояса для зданий из газобетона является обязательным

Важный момент – равномерное распределение нагрузок, передаваемых плитами перекрытия или поверхностью опорного бруса на капитальные стены.

Для усиления жесткости строения и выравнивания усилий сооружается армопояс на газобетоне. Он необходим при любой толщине стен. Железобетонная окантовка по периметру коробки предотвращает растрескивание блоков, на которые опираются балки перекрытий.

Об устройстве межэтажного перекрытия – выбор оптимального варианта

Задумываясь о сооружении ограждающей конструкции над подвальной частью здания и между этажами, застройщикам приходится искать ответ на вопрос: «Какие перекрытия лучше для дома из газобетона?». Некоторые считают, что оптимальным решением является деревянное перекрытие, отличающееся небольшим весом, доступной ценой и ремонтопригодностью. Основным аргументом в выборе данного варианта является простота установки деревянных брусьев.

Однако имеются ограничения:

• допустимый интервал между стенами составляет всего 6 м;
• древесина нуждается в антисептической обработке;
• брусья не обладают необходимым запасом огнестойкости;
• на балках возможно образование плесени и грибковых колоний.

Именно поэтому целесообразно отдать предпочтение перекрытию, сформированному на металлопрофиле, или выбрать межэтажную конструкцию из железобетона.

Для строительства домов из газобетона могут использоваться как сборные, так и монолитные конструкции перекрытий

При выборе варианта важно учитывать результаты расчета нагрузки, а также следующие факторы:

• функциональное назначение возводимого здания;
• расстояние между капитальными стенами;
• количество этажей будущего строения;
• величину усилий, действующих на перекрытие;
• переменные и постоянные нагрузки;
• свойства используемых стройматериалов;
• материал и размер сечения балок перекрытия.

Выбор варианта перекрытия целесообразно доверить профессиональным строителям, которые разработают проектную документацию и правильно выполнят необходимые расчеты.

Как сделать перекрытия в доме из газобетона – рекомендации профессионалов

Независимо от конструктивных особенностей перекрытия для газобетонного дома, общий алгоритм действий по сооружению межэтажной конструкции включает следующие этапы:

1. Расчет на прочность элементов перекрытия.
2. Разработку проектной документации.
3. Расчет потребности в стройматериалах.
4. Приобретение строительных материалов.
5. Подготовку оборудования и рабочего инструмента.
6. Сооружение армированного пояса в верхней части стен.
7. Обеспечение плоскостности опорной поверхности.
8. Формирование перекрытия в соответствии с выбранным вариантом конструкции.

Свои неоспоримые преимущества имеет каждый вид перекрытий

Профессиональные строители рекомендуют:

• выбирать конструкцию перекрытия по результатам прочностных расчетов;
• использовать качественные строительные материалы;
• укладывать брусья в подготовленные пазы на газобетонных стенах;
• контролировать горизонтальность конструкции с помощью уровня;
• гидроизолировать перекрывающую конструкцию рубероидом или полиэтиленом;
• использовать листовой теплоизолятор для снижения тепловых потерь;
• производить монтаж в строгом соответствии с технологией.

Для обеспечения продолжительного ресурса эксплуатации перекрывающей конструкции важно правильно выбрать вид перекрытия и соблюдать требования технологии.

Особенности и виды перекрытий для газобетонного дома

Каждая разновидность межэтажного перекрытия имеет свои особенности.

Для здания, построенного из газобетонных блоков, используются следующие варианты перекрывающих конструкций:

1. Сборный. Для монтажа применяются готовые плиты из железобетона, произведенные на заводах ЖБИ. Фиксированная длина панелей ограничивает возможность их использования для формирования перекрытий зданий нестандартной конфигурации. Важно ориентироваться на интервал между опорами, подбирая длину панели. Учитывая увеличенный вес плит, монтаж осуществляется с использованием грузоподъемной техники. Изделия укладываются на спланированную поверхность, фиксируются анкерами. После этого осуществляется заделка торцевых швов цементным раствором.

   При выборе перекрытий предпочтительны материалы имеющие меньший вес

2. Монолитный. Главная особенность цельного варианта перекрытия – отсутствие необходимости в использовании грузоподъемного оборудования. Для обустройства цельной плиты необходимо смонтировать опалубку, изготовленную из фанеры, древесины или листового металла. Внутри опалубочной конструкции на специальных фиксаторах размещается арматурная решетка. После приготовления бетонной смеси выполняется ее заливка в опалубку. Раствор равномерно распределяется по всей площади опалубки и затем уплотняется с помощью вибрационного оборудования для удаления воздушных включений.
3. Монолитно-сборный. Процесс сооружения сборно-монолитной конструкции перекрытия аналогичен способу формирования перекрытий сборного типа. Доставленные на строительную площадку панели укладываются на опорную поверхность стен с помощью крана. После выполнения анкеровки плит устанавливается арматурная сетка и производится заливка бетона, толщина которого достигает 10 см. После застывания бетонного массива формируется монолитная конструкция, отличающаяся увеличенной толщиной. Перекрытие состоит из стандартных панелей и залитого поверх них бетона.
4. Балочный. Для сооружения балочной конструкции перекрытия используются деревянные брусья или металлический прокат профильного сечения. Выбор материала балок осуществляется по результатам прочностных расчетов. Перекрывающие конструкции балочного типа обладают уменьшенной нагрузочной способностью по сравнению с железобетонными перекрытиями. Они сооружаются в газобетонных домах с расстоянием между стенами, не превышающим шесть метров. Балочные перекрытия пользуются популярностью у застройщиков благодаря простоте их сооружения.

Остановимся более детально на каждом варианте перекрытия.

Сборные перекрытия из стандартных плит для газобетонного строения

Используя стандартные плиты перекрытия для дома из газобетона, несложно за ограниченное время соорудить разделяющую конструкцию над цокольной частью здания, а также между этажами. Количество железобетонных панелей определяются габаритными размерами строения. Важно правильно подобрать плиты с учетом величины пролета. При этом величина опорной поверхности на газобетонную стену должна составлять не менее 15 см согласно требованиям строительных норм и правил.

Перекрытия из ЖБИ плит -один из наиболее экономичных вариантов

Для формирования перекрытия используются панели различной конструкции и размеров:

• гладкие, длина которых составляет 6 м. Толщина гладких плит в зависимости от исполнения достигает 20 см;
• ребристые, с длиной, увеличенной до 9 м. Высота ребристой панели для газобетонного дома не превышает 30 см.

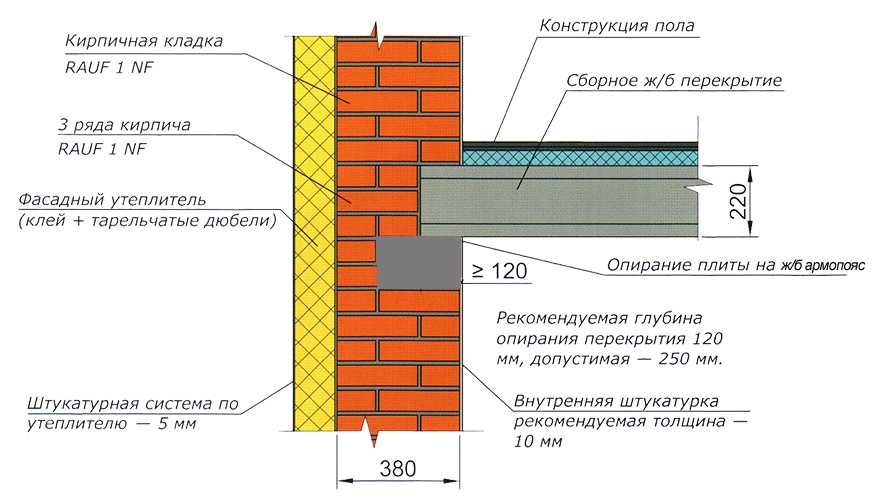

Укладка осуществляется на спланированную поверхность газобетонных стен. На торцевую плоскость ложится тонким слоем цементная смесь.

Достоинства сборного варианта:

• ускоренные темпы монтажных работ;
• увеличенная надежность конструкции;
• продолжительный срок эксплуатации;
• повышенная нагрузочная способность;
• высокие шумоизоляционные показатели;
• теплоизоляционные характеристики;
• приемлемый уровень затрат.

Минусы конструкции:

• невозможность выполнения работ без грузоподъемного оборудования;
• необходимость подбора панелей в соответствии с габаритами строения;
• дополнительные затраты на транспортировку тяжелых изделий.

Для повышения теплоизоляционных и шумозащитных характеристик внутренние полости в плитах заполняют минеральной ватой.

Цельное перекрытие для стен из газобетонных блоков

Монолитное перекрытие сооружается непосредственно на строительной площадке. Процесс возведения цельной конструкции довольно трудоемкий, однако, он незаменим при нестандартной конфигурации строения. Застройщиков привлекает то, что монолитное перекрытие в доме из газобетона не имеет стыковочных швов и отличается ровной поверхностью.

Монолитное перекрытие также является допустимым

Последовательность действий по сооружению монолитного варианта:

1. Соберите опалубку для заливки цельной плиты.
2. Установите опорные стойки и уплотните щели между щитами.
3. Свяжите и разместите внутри опалубки арматурный каркас.
4. Подготовьте бетонный раствор в необходимом объеме.
5. Произведите бетонирование, обеспечив толщину слоя 150-200 мм.
6. Равномерно распределите бетон по поверхности и уплотните его.
7. Спланируйте верхнюю плоскость железобетонной плиты.

Технология допускает использование для сооружения опалубки металлопрофиля, что значительно упрощает выполнение работ и позволяет сформировать ровную потолочную поверхность.

Достоинства цельной конструкции:

• повышенная нагрузочная способность;
• возможность заливки при увеличенном расстоянии между опорами;
• отсутствие стыковых участков и идеальная плоскостность.

К слабым сторонам относятся:

• увеличенная трудоемкость работ;
• продолжительный строительный цикл, связанный с твердением бетона;
• увеличенный объем расходов;
• необходимость применения бетононасоса;
• проблематичность выполнения работ при отрицательной температуре.

Цельный вариант востребован, когда необходимо забетонировать перекрытие в здании нестандартной формы.

Сборно-монолитный вариант перекрытия для сооружения потолка первого этажа

Сборно-монолитная технология позволяет формировать перекрытия различными способами:

Сборно-монолитные конструкции являются оправданным материалом для перекрытий

• путем укладки стандартных плит с последующим армированием и бетонированием поверхностного слоя;
• размещением между параллельно уложенными балками полистиролбетонных блоков с дальнейшим армированием и заливкой бетоном.

Более предпочтителен второй метод, не требующий использования грузоподъемного оборудования. Он обладает рядом достоинств:

• простотой реализации технологических требований;
• повышенной прочностью монолитно-сборной конструкции;
• высокими звукоизоляционными свойствами.

С помощью гранулированного керамзита, минваты или пенополистирольных листов обеспечиваются высокие теплоизоляционные характеристики. Для сооружения перекрытия сборно-монолитным методом с использованием полистиролбетонных блоков необходимо правильно рассчитать расстояние между балками с учетом размеров блоков.

Металлические и деревянные перекрытия в газобетонном доме на несущие брусья

Балочная технология позволяет оперативно соорудить перекрытия в небольших газобетонных строениях на основе следующих элементов:

• деревянных брусьев;
• металлического профиля.

Первый способ монтажа не требует значительных расходов в отличие от дорогостоящего метода с использованием металлопрофиля.

Технология сооружения балочного перекрытия предусматривает:

1. Укладку балок на опорную поверхность стен.
2. Размещение между брусьями утеплителя.
3. Формирование обрешетки с противоположных сторон брусьев.
4. Укладку гидроизоляционного материала.
5. Сооружение чистового пола и потолка.

Плюсы балочного перекрытия:

• простота монтажа;
• ускоренные темпы сооружения;
• невысокая себестоимость.
• возможность самостоятельного выполнения работ.

Минусы технологии:

• возможность использования в строениях высотой не более двух этажей;
• пониженная огнестойкость при пожароопасных ситуациях;
• уменьшенная продолжительность эксплуатации по сравнению с железобетонными конструкциями.

Несмотря на имеющиеся недостатки, балочный метод популярен в частном домостроении.

Подводим итоги

До начала строительных мероприятий необходимо определиться с конструктивным вариантом и изучить, как сделать перекрытия в доме из газобетона согласно требованиям технологии. Необходимо ответственно подойти к выполнению работ, от качества которых зависит устойчивость и долговечность газобетонного строения.

Как вам статья?

монолитные, сборные конструкции, плиты жби

Содержание

1. Устройство межэтажных перекрытий
2. Перекрытие их ЖБИ и других плит
3. Сборно-монолитное перекрытие
4. Деревянные балочные перекрытия
5. Металлические балочные перекрытия
6. Монолитное перекрытие
7. Армирующий пояс
8. Как делаются монолитные перекрытия

Перекрытия представляют собой горизонтальную конструкцию, которая устанавливается между каждым этажом здания, а также разделяет первый этаж от подвала, а последний от кровли. Кроме этого, она принимает немалые нагрузки от несущих стен, за счет чего придает сооружению жесткость. Дополнительно перекрытие в доме из газобетона делают таким образом, чтобы обеспечить сохранность тепла.

Устройство межэтажных перекрытий

Существует несколько вариантов, которыми выполняется монтаж перекрытий между этажами в частном доме из газобетона. К таковым относят монолитные, а также сборные типы конструкций. Так, могут применяться деревянные либо металлические балки, специальные бетонные плиты или создаваемые сразу на месте сборно-монолитные варианты. Каждый тип конструкций обладает определенными преимуществами и недостатками, которые должны учитываться при их монтаже в здании из газобетонных блоков. Главными критериями выбора межэтажных перекрытий в газобетонном доме является:

• Потребность использования дополнительной техники для установки;
• Цена материалов, а также установки;
• Длительность строительства с их применением.

Использование в качестве основного критерия параметры предельных нагрузок межэтажных перекрытий в доме из газобетона является неактуальным. Это обусловлено тем, что все перечисленные варианты позволяют добиться достаточной прочности для частных домов. Обычно они выдерживают нагрузку, не превышающую 800 кг/1 м?. Но более предпочтительными будут материалы, обладающие меньшим весом, чтобы снизить нагрузку, которая оказывается на блоки.

Перекрытие их ЖБИ и других плит

Оправданным является применение в доме из газобетона монолитной плиты перекрытия за счет хороших прочностных и тепловодных свойств. В этом плане можно выбрать наиболее подходящие для конкретного объекта варианты:

• Сборно-монолитные конструкции;
• Установка стандартной монолитной плиты;
• Дополнительно армированные плиты.

Некоторые производители предлагают своим клиентам создание плит перекрытия второго этажа в доме из газобетона, имеющие индивидуальные параметры габаритов. Но обычно средняя длина изделий составляет порядка 6 м, а показатели ширины 1,8 м. Параметры толщины не превышает 30 см. Для их производства применяют исключительно автоклавный метод, позволяющий добиться плотности изделия В500. Нередко монолитное перекрытие в доме из газобетона делаются с пазо-гребневыми соединениями. За счет этого возможно придать соединениям большую плотность и быстрее провести установку.

Классическим вариантом является монтаж плит перекрытия, представляющих собой пустотелые изделия. Такие варианты распространены для возведения сооружения домов из газобетонных блоков. Рекомендуется их использовать для обустройства пролетов, ширина которых составляет не больше 6 м. Однако перед их монтажом требуется сделать армопояс, позволяющий равномерно распределить нагрузку на стены. Преимуществом таких вариантов является их небольшая стоимость, несмотря на необходимость привлечения строительного крана. Подобные изделия обеспечивают нагрузку в 800 кг на каждый 1 м?.

Сборно-монолитное перекрытие

С целью применения для дома из газобетона сборно-монолитных перекрытий, обладающих Т-образной формой, применяют классические железобетонные балки длиной до 7 метров. Их устанавливают на стены (не менее 2 см должно лежать на них) с шагом в 70 см. Все расстояние, которое образуется между железными балками перекрытия в доме из газобетона, требуется заполнить бетоном, относящимся к классу В20. Дальше происходит укладка армопояса и заливается бетонная стяжка в 5 см. Конструкция схватывается в течение 4 недель, а начинать частично её нагружать можно после 10 дня.

Деревянные балочные перекрытия

Рассматривая вопрос, какое перекрытие лучше для двухэтажного дома из газобетона, отдельно стоит рассмотреть установку балок из дерева. Они отлично подходят для отделения цокольного или второго этажа, а также чердака. Однако стоит исключить укладку балок перекрытия на газобетонные блоки в случаях, когда расстояние между основными стенами составляет больше 6 м. Если этим пренебречь, то произойдет прогиб. Параметры сечения перекрытий из бруса определяются нагрузками, а также длиной, которую имеет пролет.

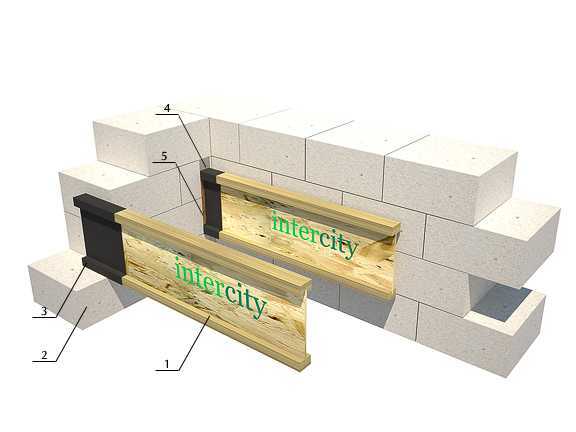

В процессе монтажа балок перекрытия из дерева нельзя делать шаг меньше в 0,5 м либо больше 1 м.

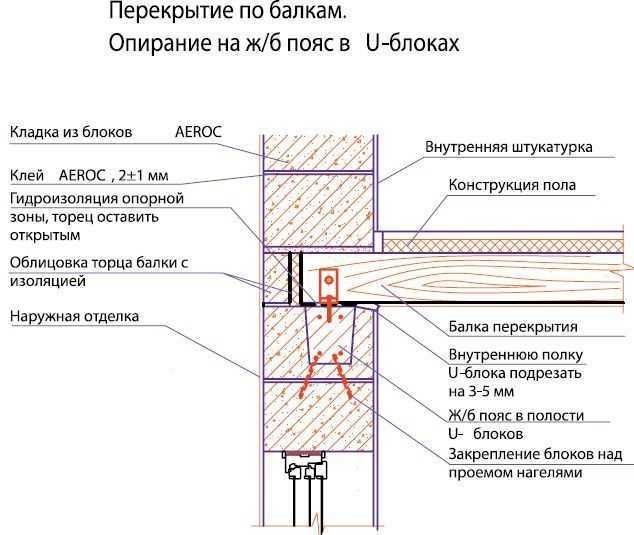

Перед тем как укладывать подобные изделия, требуется сверху по газобетонным стенам сделать армированный пояс, состоящий из монолитного железобетона. Его высоту в среднем делают порядка 15 см, а для крепления балок используют анкерные пластины. Чтобы предотвратить появление точки росы непосредственно в перекрытиях, важно создать хорошую тепло- и пароизоляцию. С целью недопущения конденсации влаги стоит дополнительно изолировать все зазоры и стыки. Для этого стоит применять герметики либо жгуты, выполненные из пенополиэтилена.

Торцевая часть положенной балки должна находиться в 5 см от стены и это расстояние необходимо заделать утеплителем. Зачастую для этого используется минеральная вата, из-за того, что другие материалы потребуется подгонять по размерам.

Монтаж лаг межэтажного перекрытия, чья длина составляет больше 4,5 м, способны в результате прогиба привести к разрушению созданного ранее монолитного пояса. За счет этого перед тем, как укладывать балки перекрытия требуется сделать специальную фаску на их концах, дабы предотвратить подобные негативные последствия. По завершении установки этих элементов, можно начинать создавать черновой пол, а также монтировать теплоизоляцию. Когда планируется делать цокольное перекрытия в доме из газоблоков, стоит предварительно создать хорошую пароизоляцию.

Металлические балочные перекрытия

Практически также проходит монтаж изделия из металла. В этом случае применяются следующие варианты:

• Двутавровые балки;
• Специальные трубы, имеющие квадратное сечение;
• Швеллера.

Данные изделия обладают высокой стойкостью к нагрузкам, однако, перед тем, как сделать перекрытие в доме из газобетона с их помощью, требуется провести качественную антикоррозийную обработку. Для монтажа подобных балок не требуется использования спецтехники, достаточно бригады, в составе которой 3 человека.

Монолитное перекрытие

Наиболее трудоемким и длительным является устройство монолитного перекрытия в доме из газобетона. Для их создания применяется опалубка, в которую укладывается арматура, а также заливается бетон. Толщина создаваемых подобным образом перекрытий обычно составляет не больше 20 см. За счет этого обеспечивается высокая несущая способность, составляющая больше 800 кг/1 м?. Процесс укладки подобного перекрытия первого этажа в доме из газобетона, как и любого другого проводится без учета ширины пролета.

Сам бетон может быть сделан своими руками непосредственно на участке, однако, стоит отдавать предпочтение заводским вариантам, которые сделаны с полным соблюдением технологических норм. В этом случае дополнительно потребуется применение бетононасоса для подачи смеси на нужную высоту. К тому же в отличие перекрытия стен из газобетона плитами, монолитные варианты можно сделать в различных формах, в том числе в виде полукруга за счет «заливного» типа материала.

Какое перекрытие лучше для двухэтажного дома из газобетона определяется большим количеством параметров, а также требований, которые предъявляются к будущему основанию.

Армирующий пояс

Прежде всего, укладка плит перекрытия на газобетонные блоки должна осуществляться на специально подготовленный армопояс. Он необходим для распределения нагрузки, которая будет оказываться на несущие стены с верхних этажей. К ней относится не только масса самих плит, но и другая «полезная нагрузка», которой являются люди, различные предметы и оборудование, находящееся в помещениях. Именно армирующий пояс позволяет компенсировать главный недостаток газобетонных изделий – склонность к изгибам и разрушению.

При отсутствии такого элемента, на стенах в скором времени начнут образовываться трещины, а определенные блоки будут трескаться под неравномерной тяжестью. Поэтому перед тем как укладывать плиты перекрытия, а также балки, требуется создание данного элемента. Проводится это следующим образом:

• Сначала по краям блоков устанавливается опалубка;
• Дальше в неё укладывается арматура, а также проводится её перевязка;
• После этого проводится заливка бетона и ожидание его застывания;
• В конце снимается опалубка и можно проводить установки перекрытий.

Как делаются монолитные перекрытия

Перед началом работы необходимо заказать технику для транспортировки и подачи на нужную высоту цементного раствора, а также строительный вибратор, для утрамбовки материала. Когда бетонная смесь делается на месте своими руками, необходимо иметь бетономешалку. В качестве арматуры требуется подготовить металлические прутья и для их обвязки специальную проволоку. Опалубку можно делать из деревянного бруса, обычных досок либо фанеры.

Создание своими руками монолитного перекрытия в доме из газобетона начинается с сооружения опалубки, представляющую собой огромную форму, в которую укладывается связанная арматура, а в последующем заливается жидкий цементный раствор. Она делается вертикально устойчивой, чтобы выдержала вес всего залитого в неё раствора. Последовательность самих работ по возведению опалубки выглядит следующим образом:

• Сначала делают опоры. В этом этапе рекомендуется четко следить, чтобы был соблюден горизонтальный уровень. Отклонения будут серьезно отражаться на прочности. Делать стойки требуется с учетом нагрузки, которая может достигать 300 кг;
• Расстояние между опорами делается 1 м;
• Дальше проводится установка балок поперек будущей плиты, а также её крепят непосредственно к стенам. Дополнительно, для создания максимальной прочности опалубки их пришивают к стойкам;
• Параметры устанавливаемой балки должны исключить прогиб конструкции под весом залитого бетона;

• После создания основы, на неё выкладывают доски либо листы фанеры, которые сверху дополнительно покрываются изолирующей пленкой;
• В этот период должна проводиться прокладка всех труб вентиляции, а также электропроводки.

Когда опалубка готова, можно приступать к созданию армирующей сетки. Для этого требуется:

• Используя металлические пруты, имеющие сечение порядка 10 мм, нужно сделать сетку, за счет скрепления их между собой проволокой;
• Скрепление прутьев осуществляется в шахматном порядке;
• Установка арматуры проводится сразу в нескольких уровнях, для обеспечения устойчивости будущей конструкции к деформации;
• Укладка сетки проводится таким образом, чтобы до опалубки оставалось не менее 2,5 см. Это позволит создать должную толщину бетона в таких местах;
• Верхний слой арматуры стоит размещать на 10 см выше нижнего.

Следующим этапом является заливка бетона. Здесь важно четко соблюдать параметры прочности, качества, а также толщины:

• Важно применять только качественные варианты бетона марки прочности не менее М200. Этот параметр определяет будущие характеристики возводимого перекрытия;

• Толщина возводимой плиты должна составлять не меньше 15 см, но при этом не больше 30 см;
• Проведение заливки возможно только при температуре воздуха выше +5°С. Когда её проведение требуется, но погода не позволяет, устанавливают специальные обогреватели.

Сама процедура осуществляется следующим образом:

• Сначала проводится маркировка необходимой высоты. Сама заливка делается за один раз, поэтому требуется наличие рядом готового нужного объема бетона, а также бетононасоса, который позволит непрерывно заливать раствор в форму. Если этот процесс был разделен на несколько приемов, то перекрытие потеряет свою прочность;
• Пока раствор заливается, его нужно обработать строительным вибратором, чтобы удалить из состава пузырьки. Массы самого бетона мало, чтобы создать нужный уровень уплотнения;
• Под конец требуется выровнять поверхность бетона так, чтобы он был вровень с опалубкой.

Чтобы монолитное перекрытие достигло своей максимальной прочности, требуется минимум 28 дней.

Создание перекрытий между этажами может осуществляться разными способами. Для этого используются металлические либо деревянные балки, ЖБ плиты перекрытия, а также монолитные конструкции. Каждый из способов имеет свои особенности, которые требуется учитывать.

Деревянный перекрытие между этажами в газобетонном доме: своими руками

Популярность приобрело индивидуальное строительство из пеноблоков в частном секторе. Материал легкий, энергоэффективный, простой в монтаже и доступный по цене. Однако, помимо гигроскопичности, у него есть один существенный недостаток – хрупкость и низкая несущая способность. По этой причине деревянный перекрытие между этажами в газобетонном доме – отличный способ решить эту проблему.

Содержание

1. Требования к деревянным перекрытиям между этажами в газобетонном доме
2. Особенности конструкции
3. Преимущества деревянных полов
4. Расчет размеров
5. Инструкция по монтажу

Требования к деревянным перекрытиям между этажами в газобетонном доме

Перекрытие должно быть , надежный и долговечный

Принимая решение о перекрытии стен пиломатериалом, необходимо помнить, что его свойства и технические характеристики существенно отличаются от железобетонных аналогов. Однако на этот материал также распространяются нормы ГОСТ и СНиП.

Межэтажное перекрытие по деревянным балкам в газобетонном доме должно соответствовать следующим требованиям:

• Достаточно прочное, чтобы выдерживать вес людей и предметов интерьера сверху без поломок и деформаций.
• Жесткость, необходимая для сохранения формы в течение всего расчетного периода эксплуатации.
• Устойчив к сырости, плесени, плесени и открытому огню. Для этого сырье необходимо правильно обработать антипиренами и антисептиками.
• Невосприимчивость к изменениям температуры и влажности. Это достигается за счет использования клееного бруса или бруса из ценных пород деревьев.
• Долгий срок службы. Для структур частного сектора он составляет не менее 50 лет.

К планированию нужно подходить грамотно и ответственно. В случае отклонения от установленных правил проект будет отклонен, а построенное здание не будет введено в эксплуатацию.

Особенности конструкции

Основным элементом, воспринимающим нагрузки в конструкциях типа межэтажных перекрытий и стропильных систем, является балка. Это продольная прямоугольная балка, распределяющая по стене массу конструкций, оказывающих на нее давление.

Особенностью строительства зданий из пенобетона являются именно свойства блоков. Они имеют низкую прочность на сжатие и не рассчитаны на точечную нагрузку. Если просто положить брус на стену, то под его весом стена сначала треснет, а потом рухнет.

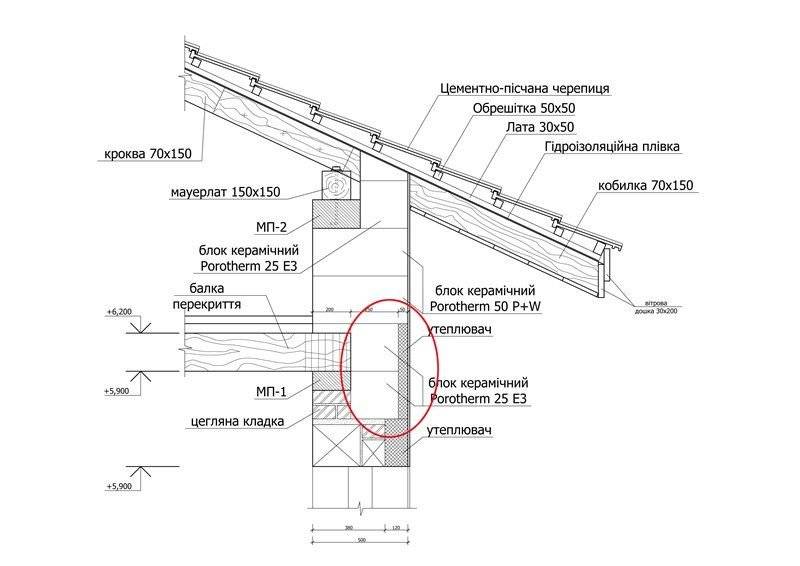

Технология многоэтажного строительства из газобетона предусматривает устройство на каждом уровне армирующей конструкции — армопояса. Представляет собой замкнутый железобетонный контур, своеобразный фундамент, расположенный по периметру несущих стен.

Задачи армопояса:

• равномерное распределение вертикального давления по всей плоскости верхней поверхности стены;
• предотвращающие отклонение несущих конструкций от вертикали под действием горизонтальных нагрузок и колебаний грунта;
• стабилизация здания при неравномерном давлении на плиту в разных ее частях.

Армопояс имеет квадратное или прямоугольное сечение со стороной не менее 20 см, но не шире верхнего ряда блоков. Контур крепится к блокам с помощью шпилей, погружаемых на глубину не менее полутора рядов кладки. Сами балки фиксируются шпильками, уголками или длинными шурупами.

Преимущества деревянных полов

Деревянные полы не имеют высокой нагрузки на газобетон

Решение покрыть полы деревянными балками оправдано многочисленными преимуществами готовой конструкции.

• Низкий удельный вес материала, и, соответственно, относительно небольшое давление на стены и фундамент.
• Пластичность древесины, возможность придать ей любую форму.
• Ведение строительства без привлечения дорогостоящей строительной техники, достаточно ручных приспособлений.
• Простота монтажа, нет ограничений по сезону, температуре и влажности, только сила ветра.
• Достаточно прочный, чтобы выдерживать большой вес, не ломаясь и не деформируясь.
• Низкая теплопроводность, отличные звукоизоляционные свойства. Нет необходимости в дополнительной изоляции.
• Хорошая основа для обустройства чистового потолка на нижнем ярусе.
• Широкий выбор пиломатериалов, различающихся по типу, сорту, сечению и размеру.
• Доступная стоимость, которая значительно ниже, чем у железобетонных аналогов.
• Отсутствие мокрых процессов, возможность продолжения строительства сразу после укладки напольного покрытия.

Современные технологии и использование различных инженерных конструкций позволяют свести к минимуму такие факторы, как гибкость, подверженность возгоранию и гниению.

Расчет размеров

Перед выполнением перекрытия первого этажа в доме из газобетона необходимо провести тщательные расчеты, выбрать строительный прибор, составить проект, определиться с видом и количеством необходимых материалов . Максимальные размеры балок зависят от породы пиломатериала и предполагаемой нагрузки. Для сплошной доски максимально допустимая длина составляет 6 м, а для клееного бруса — 12 м. При этом оптимальным весом на 1 квадратный метр считается 400 кг для жилых помещений и 200 кг для подсобных и технических помещений. Стандарт частоты установки бруса – 60 см. Под нагрузкой понимают массу отделочного материала, утеплителя, гидроизоляции, людей, мебели, бытовой техники и других предметов интерьера.

Для самостоятельного проектирования можно воспользоваться таблицей, в которой отображено рекомендуемое соотношение длины и сечения балок.

PURLIN LUNDE

2,0

2,5

3,0

4,0

4,5

5,0100999999999999999999999999999999999999999999999999999999999999999999999999999999999999999999999999999999999900. 100×150

100×175

125×200

150×200

150×225

175×250

0 4 9130

200×2000135 При увеличении интервала между стержнем прямо пропорционально осуществляется увеличение его сечения. Кроме расстояния и параметров штанги следует учитывать и материал ее изготовления. Каждая порода древесины имеет свои параметры прочности, гибкости, гигроскопичности и долговечности. Дуб имеет лучшие характеристики, за ним следуют кедр, лиственница и эвкалипт. Самые низкие показатели продуктивности у ели, сосны и березы. Однако более качественный материал стоит намного дороже. Выбор каждый застройщик делает сам, ориентируясь на назначение здания, его предполагаемый срок службы и свои финансовые возможности. Инструкция по монтажу Начинающим мастерам предлагается следующая пошаговая инструкция, по которой можно самостоятельно, быстро и недорого перекрыть первый этаж новостройки: Выполнить разметку в соответствии с ранее составлена ​​схема, вырезаны балки предполагаемой длины. Следует учитывать, что глубина их опоры должна быть не менее 15 см. Соответственно, брус должен быть на 30 см длиннее расстояния между стенами. Обработать древесину антисептиком, антипиреном и гидрофобизатором. Сделать гидроизоляцию. Подбираются рулонные, обмазочные материалы или их комбинация. Наиболее популярными средствами являются рубероид, рубероид, линокром, битум, гидроизол. Недостаток покрытия в том, что оно может продавливаться и терять прочность. Укладка наружных балок с обеих сторон здания. Отступы делаются в 3-5 см от внешнего края стен. После установки эти отверстия будут заполнены теплоизоляцией. Установка промежуточных балок. Шаг между ними может быть равным, но в местах повышенной нагрузки, которые являются центрами комнат, его целесообразно уменьшить. Фиксация лаг на армопояс или опорный брус. Для этого используются уголки, штифты или штифты, которые будут служить креплениями для первого слоя блоков на следующем этаже. Закладка оставшихся между брусом проемов пенобетоном. Выравнивание поверхности. Устройство следующего слоя гидроизоляции. В завершение выполняется прокладка коммуникаций, устройство чернового пола и потолка, монтаж утеплителя, монтаж отделочных покрытий. черновой подшивной потолок в частном доме, чем лучше подшить, как подшить доской Фундаменты межэтажных перекрытий и крыш в нашей стране делают в основном из железобетона или дерева. Для сооружения кровли, междуэтажных и чердачных перекрытий используют лаги и стропила из обрезной доски 150 на 50 мм. Материал для них – дешевая порода дерева (сосна и ель). На кирпичные и газобетонные стены по периметру здания кладут мауэрлат, служащий для фиксации стропил и лаг. Они крепятся друг к другу с помощью пазов, проделанных в замке, и фиксируют их железными скобами затяжками. Современная форма крепления состоит из армированных железных уголков и пластин, скрепленных шурупами или прибитых гвоздями. Мауэрлат можно сделать из той же обрезной доски или из бруса, чаще всего размером 150х150 мм или 150х200 мм. Лаги могут иметь одинаковый размер. Часто лаги имеют вид кругляка, особенно в сельской местности. Для хозяйственных построек на даче или в деревне в целях экономии и позволить себе материал стропила можно делать и из не очень толстого кругляка. Идеальной ровности качества в такой конструкции добиться сложно, зато можно здорово сэкономить в финансовом плане. Древесный материал следует использовать после надлежащего хранения, чтобы не было деформации и доску не вел винт. Кругляк необходимо очистить от коры. Особенности В новостройке, если она не стихийная, все идет по плану и по чертежам. Вопросы возникают при ремонте или перепланировке существующего помещения. Особенно, если он был построен без вашего участия. Построить новый всегда проще, чем починить старый. Но это не всегда выгодно с экономической точки зрения, а также требует большого количества времени. Сложности могут возникнуть, если помещение используется как постоянно обитаемое. Для ремонта необходимо освободить место, где будут проходить работы. То, что не выдержал, тщательно укрыл полиэтиленовой пленкой или листами . Идет демонтаж. В одноэтажном доме старой постройки над потолком скорее всего будет сухая стяжка из керамзита или соломы с глиной. Пыли будет много. В двухэтажном доме нет необходимости полностью снимать потолок для первого этажа, если на верхнем этаже есть хороший пол. Просто тепло- и звукоизоляцию из минеральной ваты установить будет сложнее. Вставляется поэтапно по мере зашивания потолка, для крепежа используют специальные пластиковые дюбели с широкими шляпками или затяжками. Длина дюбелей нарезается чуть меньше толщины теплоизоляционного материала и прикручивается к полу верхнего этажа шурупами, примерно на 1 см больше длины дюбеля. Монтаж пенопластовой изоляции в этом случае намного проще. Материалы Для данного вида работ подходят любые виды материалов. Можно комбинировать несколько видов одновременно. Потолок можно сделать полностью или частично плоским. На такую ​​поверхность наклеить обои или потолочную пенопластовую плитку. И как вариант покрасить масляной или водоэмульсионной краской. Также используется: ДВП . Эти листы накрывают таким образом, чтобы их концы проходили посередине балки. Для фиксации поперечных торцов между балками монтируются деревянные бруски 20х40 мм. Их можно закрепить заподлицо с лагами, вырезав в них пазы или в упор с помощью дополнительной планки или металлического уголка. При работе необходимо следить, чтобы лист ДВП не провисал. Прибейте его гвоздями. Монтируются листы в шахматном порядке или просто со смещением шва. Фанера . Если не жалко потерять фактуру дерева, то листы фанеры прибивают или притягивают шурупами так же, как и ДВП. Разница только в толщине поперечной планки, так как фанера тяжелее. Еще толщина зависит от расстояния между балками. При монтаже с помощью саморезов используйте предварительное отверстие диаметром 2,5 мм и развальцовку, чтобы утопить головку винта. Швы заполняются мастикой или шпаклевкой по дереву. Под краску загрунтовать и зашпаклевать всю поверхность. Грунтовка используется универсальная, шпаклевка беспесчанка. ОСП (OSB) плиты . Недорогой материал по прочности, креплению и обработке не уступает фанере. Обладает хорошей влагостойкостью. Недостатком является наличие в смоле, склеивающей щепу, такого вещества, как формальдегид. Но если материал изготовлен качественно, то выделение формальдегида низкое. Имеются шпунтованные плиты с пазом-ребром по краю, благодаря чему они собираются как вагонка. Качество шва пластин практически отсутствует. Гипсокартон . Самый распространенный материал для этой цели. Легко монтируется как на деревянный, так и на алюминиевый каркас. Благодаря этому из него можно сделать многоуровневый потолок. Если вам нужна небольшая вставка, ее легко прикрепить прямо к черновому потолку. Особенность его отделки – заделка швов. Для этого используйте полоски мелкой сетки. Он влагостойкий толщиной от 10 мм для неотапливаемых помещений или помещений с низкой влажностью. А вот для наружных работ и помещений с повышенной влажностью он не подходит. Для теплых и сухих помещений есть потолочный гипсокартон толщиной 9мм. Потолок можно залить газобетоном. Сэндвич-панели — хорошая теплоизоляция. Этот вариант используется очень редко, т. к. панели соединяются с помощью Х-образного пластикового соединителя, а к лагам крепятся цветными белой краской саморезами с прессшайбой, которым нечем закрывать. они очень подходят. Они бывают глянцевыми и матовыми. Не требуют дополнительной обработки. Они крепятся к черновому потолку жидкими гвоздями с помощью вертикальных стоек, идущих от пола до потолка. Самый популярный материал для частного дома деревянная вагонка . Он натуральный и экологически чистый. Потолок, подшитый им, дышит, впитывая излишнюю влагу в помещении и отдавая ее в случае нехватки. Помимо красивого внешнего вида, он прочен и играет роль тепло- и звукоизоляции. Разнообразие фактуры дерева, из которого он изготовлен, дает большой выбор дизайнерских решений. Делают его из хвойных и лиственных пород дерева: дуба, бука, ясеня, березы, липы, ольхи, сосны, кедра. Он различается по профилю, сорту и размеру. Ширина от 30 мм до 150 мм. Для потолка достаточно толщины 12 мм. Стандартная длина может составлять до 6000 мм, что позволяет обшивать помещение цельными рейками без сращивания. Существует большой выбор морилок, с помощью которых из дешевой древесины делают аналог по цвету дорогой. С текстурой дерева можно поиграть с помощью лака. Например, чтобы вагонка не желтела, ее сначала покрывают слоем нитролака. Быстро сохнет, не пропитывая основу, и образует пленку. Поверх наносится два слоя алкидного или водоразбавляемого лака. С помощью лаков можно сделать поверхность глянцевой или матовой. Вагонка крепится к пазу в паз, а к лагам саморезами или гвоздями, при помощи добойника, под углом 45 градусов в пазу вагонки. В качестве подшивного материала с использованием обрезной доски . Но это скорее черновой потолок, ведь избежать щелей не получится. Обычно дюймы (толщина 25 мм) подшиваются на всю длину потолка. Крепление может быть под углом 45 градусов в боковые рейки на стяжку или насквозь. Красиво смотрится натяжной потолок (френч) . Монтаж такого покрытия производится после окончания строительных и отделочных работ. Это легко сделать своими руками, не используя газовое оборудование и нагревательные пушки. Хотя температуру в рабочем помещении придется как-то поднять. Из специального инструмента понадобится только шпатель и строительный фен. Также подойдет бытовой или профессиональный фен. Цвет и фактура полотна выбирается по вкусу. При покупке комплектующих для установки необходимо купить суперклей. Использование другого клея может повредить полотно. Сначала проводится и крепится к проекту электрика потолка. Далее производится монтаж согласно инструкции, которая приобретается вместе с аксессуарами. Легко монтируется на потолочные пластиковые панели . Они имеют вид вагонки шириной 50-100 мм. В собранном виде они имеют шов между собой, поэтому их называют реечными швами. Для потолка подойдет вагонка с очень тонкими стенками. Он мнется даже руками и боится механических нагрузок, но при этом легкий и не требует усиленного каркаса для крепления. Обычно он белый. Такой материал можно крепить к деревянным балкам даже строительным степлером. Более плотный пластик без шовных панелей. Их стандартная ширина 250 мм, бывают шире 350 мм и 450 мм. У них большой выбор цветов, от глянцевого белого и матового до имитации разных пород дерева. Хорошо подходит для ванных комнат, но не для ванны. Их можно использовать не только для жилых помещений. Им подшивают потолок на веранде, беседке, террасе, в гараже. Облагораживают бревна и брусья, выходящие за пределы стены в качестве козырька. К дереву крепятся маленькими гвоздями с широкой шляпкой, а к металлическому профилю саморезами. Их легко чистить. Качественные панели не выгорают на солнце. Сайдингом и профлистом можно обшить уличные конструкции: беседки, гараж, террасу, забор. Подвесные потолки, типа французские, армстронг, алюминиевые рейки к балкам не имеют никакого отношения. Но может пригодиться для дизайнерских решений – устройство таких потолков можно комбинировать с другими материалами. Конструкции Мы рассмотрели материалы, прикрепленные к балкам и закрывающие их полностью. Для увеличения пространства и создания особого дизайна балки можно оставить открытыми. Их можно украсить ручной резьбой и покрыть лаком. Если они цельные, то можно оставить без дополнительной обработки. Когда они сборные или выглядят некрасиво, их зашивают другим материалом. Старые балки очищают от грибка и плесени, обрабатывают антипиреновыми и биозащитными пропитками. Схема межэтажных и кровельных перекрытий одна: Потолок . Бывает грубым и чистовым; паро- и гидроизоляция . Используются нетканые пленки, пленки с фольгой, имеющие полимерный армирующий каркас. Предотвращает появление плесени и грибка, препятствует поглощению влаги утеплителем, улучшает теплоизоляцию; изоляция . Используется полимерный материал: пенополистирол, пенополиуретан, пенополистирол. Органические: торф, солома, опилки. Неорганические: керамзит, перлит, вермикулит, минеральная вата. Он позволяет сохранять тепло и служит звукоизоляцией; гидроизоляция . Применяют полипропиленовые пленки, толь, пергамин, полиэтилен. Препятствует проникновению влаги в утеплитель и деревянные конструкции; пол или крыша . Для пола используют паркет или обрезную доску, ДСП, ОСП, вагонку, фанеру. Для кровли: шифер, металлочерепица, профнастил, гибкая черепица. Особенности конструкции — с черновым потолком или без него. Требуется, если в качестве утеплителя используется органический материал. Также он нужен при обшивке потолка листами ДВП. Если она кривая, ее следует выровнять. Как подшить? В качестве потолка можно использовать пол верхнего этажа. Выбранный материал предварительно обрабатывается антисептиком и укладывается поверх балок перекрытия. Таким образом, потолок становится выше, а балки становятся частью интерьера. На потолок (пол) монтируется обрешетка под чистовой пол верхнего этажа. Далее все идет по технологии: пароизоляция, утепление, гидроизоляция, пол. Чтобы оставить балки снаружи и сэкономить место в верхнем помещении, в верхней части делается четверть, глубина которой будет состоять из толщины материала перекрытия плюс толщина утеплителя. Четверть можно сделать заранее циркулярной пилой до монтажа балок или бензопилой по месту. Материал потолка режется по упору и укладывается на четверть между балками. Дальнейшая работа ведется над технологией. Если не хочется возиться с четвертью, можно вдоль балок сбить брус в виде багета (потолочного плинтуса), а на него положить потолочный материал . Вагонку можно крепить к бруску встык под 45 градусов, а ОСП, фанеру и гипсокартон – насквозь. Когда необходимо утеплить нижнее помещение для внутренней отделки, а материала для подшивки потолка еще нет, можно утеплить его минеральной ватой. Для этого к балкам с помощью строительного степлера прибивается плотная полипропиленовая пленка. Нахлест внахлест 25-50 см, заворачивание краев на стену, а швы проходят металлизированной лентой. Внизу делают контробрешетку для будущего потолка. Минвату обрезал и положил между балками пленку. Верхняя закрытая гидроизоляция. Дизайнерские решения по подшивке потолка могут быть выражены в сочетании различных видов материала, которым можно придавать необычные формы с помощью электроподсветки в разных уровнях и направлениях. Очень красиво смотрится потолок с элементами зеркального покрытия. Такое решение позволяет увеличить освещенность комнаты, выделить любую часть интерьера: люстру, кровать, письменный стол, угол, проход. Материалы с отражающей поверхностью: Обычное зеркало на основе стекла . Монтаж таких элементов стоит дорого, материал хрупкий и имеет определенный вес. Но зеркала отражают свет лучше, чем другие материалы. Клеится на жидкие гвозди. Эластичная зеркальная ткань . Максимальная ширина пленки 1,3 м, ее сложно монтировать, так как она не растягивается. Отличный коэффициент отражения. Для небольших площадей на потолке отлично подойдет. Существуют также стрейч-пленки ПВХ глянцевые, покрытые лаком. Они отражают только поверхность без чистой зеркальности. Оргстекло . Изготовлен по технологии обычного стекла, вместо которого используется прозрачный акриловый пластик. Существуют также пластиковые листы с наклеенной зеркальной пленкой. Они легкие и прочные. Монтируется как подвесной потолок. Реечные и кассетные потолки из алюминия . К сожалению, ламели легко царапаются. Полезные советы Если нет специального антисептика, древесину можно пропитать отработкой. Межэтажные перекрытия в доме из газобетона варианты: Перекрытия первого второго этажа в частном доме из газобетона: деревянные, монолитные, монтаж, фото Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт Scroll to top
