Наружное утепление дома своими руками
16.04.2018
Через ограждающие конструкции строение пропускает тепло. Для сохранения тепла в доме, особенно в холодное время года, строение необходимо утеплять. Причем, утеплять важно не отдельные элементы строения, а все его ограждающие конструкции. Это коммуникации, стены и цоколь дома, стены подвала и перекрытия, полы и крыша строения.
В зависимости от климатической зоны, в которой расположен дом, установлен определенное сопротивление теплопередаче его наружных стен. Чаще всего стены дома всегда требуют утепления. При этом стены могут быть изготовлены из разных материалов – стеновых блоков, кирпича или др. Рекомендуется наружное утепление строений, так как такой вариант утепления позволяет точку росы вывести в зону утеплителя. Это, в свою очередь, позволит избежать появления на стенах строения конденсата.
Утеплительный материал для этого применяют разный.
Можно также утеплять стены и с внутренней стороны. В этом случае применяют обычно трехслойную конструкцию стены без вентиляции при условии, что строение расположено в местности с умеренным климатом и небольшим количеством осадков. Конструкция стены состоит из кладки, утеплительного материала и облицовочного слоя.
Кладка может быть кирпичной или бетонной. Если стенка (т. е. кладка) имеет толщину 25 — 35 сантиметров, в качестве утеплителя к ней крепят с помощью анкеров плиты из минеральной ваты или плиты из пенополистирола. После этого укладывается внешний отделочный слой. Для отделки рекомендуется выбирать материал с высоким уровнем паропроницаемости, например, кирпич керамический.
Если строение расположен в горной местности, недалеко от морского побережья или в местности, для которой характерны частые сильные ветры и повышенный уровень влажности, рекомендуется использовать трехслойную стену с вентиляцией утеплительного слоя.
Особенности наружного утепления дома
В общем случае утепление дома снаружи заключается в креплении металлического профиля к цоколю строения, укладке утеплительного материала на полицементный клей в направлении снизу вверх, а также справа налево. Сверху наносят армирующий состав, а портом армирующую сетку. После этого можно нанести на сетку еще слой армирующего состава, разровнять его шпателем, нанести грунтовку и покрыть поверхность финишным отделочным материалом. Декоративная штукатурка часто используется, как материал для финишной отделки наружных поверхностей лома. Также можно применять сайдинг или клинкерный кирпич. Некоторые применяют для этой цели облицовочные пластиковые панели либо теплоизоляционные штукатурные смеси.
Внешнее утепление стен имеет свои особенности и нюансы, от которых в большой степени зависит теплоизоляционный эффект утеплительного материала и длительность его службы. Соответственно, эти особенности важно учитывать. Наружное утепление фасада самостоятельно сделать несложно. Этот способ утепления имеет немало преимуществ в сравнении с утеплением стен изнутри.
Например, при утеплении изнутри нарушается такое правило: в многослойной конструкции стены паропроницаемость должна увеличиваться изнутри наружу. Именно поэтому используют дополнительно пароизоляционный слой с внутренней стороны теплоизоляции, чтобы устранить ее увлажнение. И если при этом не устроить дополнительно воздушный зазор, то на пароизоляционном слое будет образовываться конденсат.
При наружном же утеплении такая проблема не возникает. Тем не менее, иногда утепление изнутри является единственно возможным. В такой ситуации монтируется каркас с шагом стоек 60 сантиметров, чтобы легко можно было смонтировать враспор утеплительные плиты. Поверх каркаса и теплоизоляции укладывается слой пароизоляции. Для этого применяют толстую полиэтиленовую пленку или мембрану. Изоляционный слой обязательно должен быть герметичным.
Дополнительно необходимо будет сделать еще один каркас, который обеспечит между отделкой и пароизоляционным слоем воздушный зазор. Так конденсат не будет появляться, и отделочный и утеплительный материал не будут увлажняться в процессе эксплуатации.
Технология утепления с использованием минеральной ваты
Минеральная вата — это хороший утеплительный материал, который обладает большим числом положительных характеристик. Изготавливается он на основе базальта и кремнезема, после чего обрабатывается составом, повышающим его водостойкость.
Минеральная вата – экологичный материал, в отличие от пенополистирольных утеплительных плит. Твердость минераловатных плит может быть разной – не меньше 80 кг/м3 и до 150 кг/м3. Кроме этого плиты различаются расположением волокон, т. е они могут быть простыми либо ламелевыми (волокна расположены перпендикулярно). Ламелевые плиты удобны для утепления неровных поверхностей. Они отличаются повышенной прочностью.
Для утепления стен из ячеистого бетона специалисты рекомендуют укладывать двухслойную минеральную вату, одна из сторон которой более жесткая, чем другая. Мягкой стороной такую вату укладывают к стенке, что обеспечивает плотное заполнение всех неровностей стены. Наружные поверхности рекомендуется утеплять минеральной ватой слоем не менее десяти сантиметров.
Минеральная вата имеет такие характеристики: плотность — от 80 кг/м3 до 150 кг/м3, водопоглощение – 1,5 – 2 процента, паропроницаемость – 0,3 мг/(м-ч-Па) и теплопроводность – от 0,036 до 0,042 Вт/(мК).
Укладывать плиты из минеральной ваты рекомендуется по периметру стены каждые 50-60 сантиметров. Если утепляется блочная или кирпичная стена, тогда дополнительно применяют специальные анкеры, на которые укладывают плиты утеплителя. Фиксируются анкеры с помощью специальных зажимов. И только после этого приступают к укладке кирпича. При этом лицевой кирпич укладывают с небольшим зазором между кирпичом, а для затирки швов применяют песок. В результате получится трехслойная «дышащая» конструкция с прекрасными теплоизоляционными характеристиками.
При разрезании листов минеральной ваты можно использовать пилу или длинный нож. Механические ножницы для этого лучше не применять, так как при этом может разрушиться теплоизоляционная структура материала. Если используется рулонная вата, то резать е лучше в свернутом виде. Плиты же разрезают по отдельности.
Утепление с использованием плит пенополистирола
Хорошая теплоизоляция стен дома делается не только с помощью минеральной ваты, но и с использованием пенополистирола.
Этот материал имеет небольшой вес, низкий уровень водопоглощения и плотность 15 – 50 кг/м3. Преимуществами материала является его небольшая стоимость, простота в работе, прочность, и хорошие теплоизоляционные характеристики. К недостаткам пенополистирола относится горючесть и недостаточная паропроницаемость. Кроме этого, при использовании этого материала в качестве утеплителя следует оградить его от внешних воздействий, в том числе со стороны облицовочного материала и слоя штукатурки. Помимо этого, низкая паропроницаемость может привести к недостаточному отводу естественной влаги.
Срок службы этого утеплителя составляет от 25 до 35 лет. После этого срока материал начинает рассыпаться, что приводит к уменьшению его эксплуатационных характеристик. Соответственно, для внешнего утепления стен он подходит больше, чем для утепления изнутри, так как его проще будет заменить. Толщина пенополистирольных плит может быть разной – от одного до 50 сантиметров.
Наиболее часто применяют материал толщиной пять или десять сантиметров.
К стене плиты пенополистирола приклеивают с помощью специального раствора, дополнительно их укрепляя с использованием специальных анкеров. Кроме этого рекомендуется закрепить на углах материала металлический уголок, а в местах стыка плит приклеить монтажную ленту. Также теплоизоляционные плиты укладывают и на профили. В завершение работы фасад обычно обрабатывают штукатуркой.
Специалисты советуют использовать пенополистирольные плиты для наружного утепления стен дома. Чаще всего делают утепление фасада «мокрым» способом, т. е. с использованием штукатурки. Начинают утепление стены с нанесения на поверхность клеящего состава и укладки на него плит утеплителя. Пенополистирольный утеплитель для этого выбирают большой плотности – не менее 15 кг/м3. После приклеивания к стене его дополнительно закрепляют анкерами и сверху наносят слой армирующего материала, после чего укладывают армирующую сетку.
После этого сверху поверхность прокрывают штукатуркой. Когда она высохнет, утепленную стену покрывают слоем фасадных красок. При выборе краски, штукатурки и армирующего состава необходимо следить за их соответствием техническим требованиям системы утепления.
Во время работы с пенополистролом не рекомендуется оставлять его под воздействием атмосферных осадков. До того, как хорошо застынет армирующий слой необходимо предохранять материал от внешних воздействий. Если не сделать это, то вода впоследствии может испортить качество штукатурки. Опасно также попадание воды между стеной и утеплительным материалом. Это может привести к тому, что после высыхания материалов заметными станут крепления анкеров и швы между плитами утеплителя.
Работы по наружному утеплению стен дома лучше проводить весной или осенью. Оптимальная температура воздуха для работы — выше +3 градусов.

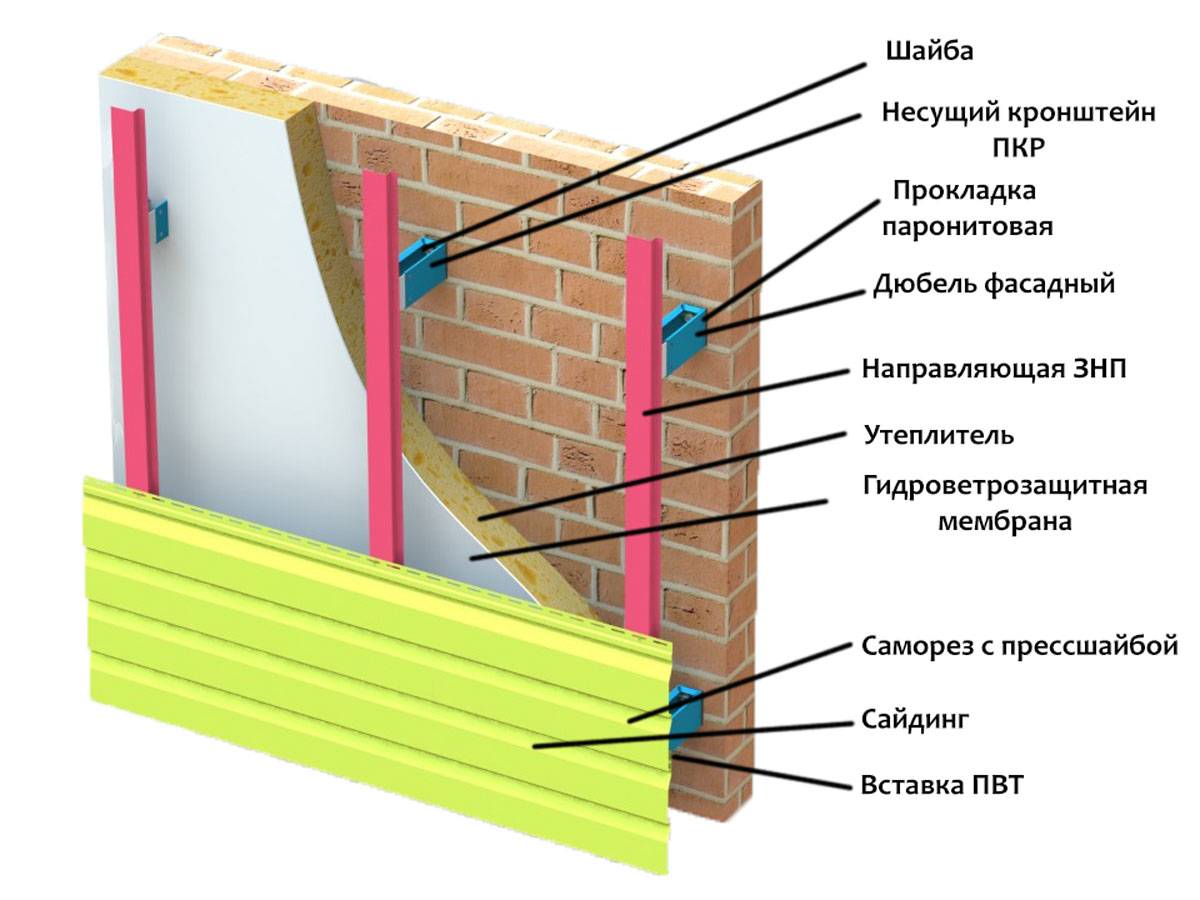

Вентилируемый фасад
Кроме описанных способов утепления стен дома часто применяют систему утепления с вентилируемым фасадом.
При использовании такой системы не требуется оштукатуривать слой утеплительного материала, соответственно. Работы можно проводить и в холодное время года.
Начинается устройство такой системы с укладки пароизоляции мембранного типа на фасад. После этого делается обрешетка из металлических профилей или деревянных брусков. Минераловатный утеплитель укладывается в пространство обрешетки, а сверху него – ветроизоляционный слой. Этот слой обеспечивает одновременно и защиту поверхностей от переувлажнения, и от ветровых нагрузок.
Далее крепится фасадная облицовка из любых материалов. Можно использовать вагонку или блокхаус. Хорошим вариантом облицовки поверхности является также пластиковый сайдинг или фасадные панели. На этом завершается утепление стен дома с применением системы с вентилируемым фасадом.
Важным условием устройства своими руками хорошей теплоизоляции является использование материалов высокого качества.
Некачественный материал вряд ли оправдает экономию средств, так как разборка всей конструкции при обнаружении дефектов – непростой процесс. А при использовании материалов плохого качества недостатки проявляются быстро. Поэтому для обеспечения хорошей теплоизоляции стен дома важно применять материалы высокого качества.
Устройство теплоизоляции дома позволяет сберечь тепло в жилых помещениях, увеличить срок нормального функционирования ограждающих конструкций строения и сэкономить средства на обогреве помещений в холодное время года.
Выполняя внешнее утепление стен дома своими руками важно правильно выбрать материал для работы, его толщину и выполнить все действия в соответствии с технологией утепления стен. Этот процесс несложный, и самостоятельно сделать все работы под силу даже начинающим мастерам.
Наружное утепление стен | ПромАльп-НН
Одним из наиболее частых заказов для нас является наружное утепление стен.
В этой статье мы решили рассказать об утеплении с практической точки зрения рабочих, которые выполняют такие заказы.
Почему в квартире холодно?
Чаще всего к нам обращаются жители панельных домов. Причинами проникновения холода здесь являются плохо утепленные межпанельные стыки (русты) и сами панели, слишком тонкие, чтобы обеспечить хорошую теплоизоляцию.
Кроме панельных домов советской постройки, часто холодными оказываются и современные монолитные дома. Жилье в них может быть очень дорогим, дома прекрасно выглядят и часто расположены в респектабельных районах города, но всё это не спасаетквартиры от холода. Вначале мы сильно удивлялись, когда оказывалось, что при строительстве «дорогого» дома в стену не был заложен утеплитель, предусмотренный проектировщиками. Получается, что в теории на бумаге дом обладает превосходными эксплуатационными характеристиками, но на деле всё оказывается по-другому.
Кроме отсутствия утеплителя в стенах, в квартирах может быть холодно из-за промерзания межэтажной плиты.
Это частая «болезнь» таких зданий. Несмотря на прогресс в науке и технике, современные дома строятся с огромным количеством ошибок и недочетов, иногда курьезных. Например, однажды, в одном из «элитных» домов мы утепляли металлический швеллер, проходящий насквозь стену и, по сути, соединяющий улицу и комнату. Зимой со стороны комнаты на нём образовывался толстый слой льда.
Какой способ утепления выбрать: снаружи или изнутри?
После того, как причина холода установлена , можно выбирать технологию утепления. Оно бывает двух видов – внутреннее и наружное. По большому счету, отличаются они только тем, с какой стороны стены крепится утеплитель. Хотя от перестановки слагаемых сумма не меняется, здесь это правило не работает.
Если представить себе поперечный разрез стены дома, то изменение температуры от комнатной до уличной можно схематично изобразить так, как это показано на рисунках 1 и 2.
Теплопроводность пенопласта, обычно используемого в качестве утеплителя, в 15-30 раз меньше, чем теплопроводность кирпича или бетона.
Поэтому наибольшее изменение температуры будет происходить как раз в слое утеплителя.
Хотя точка росы это определенное значение при заданной температуре и влажности и оно должно отображаться на таком графике единственной точкой, лучше представлять его в виде интервала. Это связано с тем, что при изменении температуры и влажности на улице положение точки росы будет перемещаться внутри слоя стена — утеплитель. К тому же, слой утеплителя не всегда обеспечивает однородную теплоизоляцию, поэтому на отдельных участках фасада точка росы имеет различное местоположение.
| “Плюсы” | “Минусы” | |
|---|---|---|
| Утепление изнутри |
|
|
| Наружное утепление |
|
|
Выбор конкретного способа остается за Вами.
Мы же продолжим свой рассказ о наружном утеплении стен.
Какова технология наружного утепления стен сегодня в Нижнем Новгороде?
В современном строительстве при теплоизоляции фасадов в качестве утеплителя применяются, в основном, 2 типа материалов — пенополистирол или пенопласт (это разные названия одного и того же материала) и волокнистые утеплители (минеральная вата). Пенопласт и минеральная вата принципиально отличаются друг от друга, и выбор того или иного вида утеплителя зависит от технологии работ.
Для «гражданского» утепления стен снаружи в Нижнем Новгороде чаще используется пенопласт. Он различается по плотности (прочности) и экструзионным и неэкструзионным способом производства. Экструзионный пенополистирол (очень плотный вспененный материал) значительно превосходит неэкструзионный (белый ячеистый, распадающийся на шарики) по всем эксплуатационным характеристикам.
Но его главный, хотя и не единственный минус – высокая цена.
Считается, что компромиссный и «правильный» вариант, подходящий для утепления стен снаружи, это неэкструзионный пенопласт марок ПСБ-С 25 и ПСБ Ф. Это довольно плотный, прочный и удобный при работе пенопласт, который при правильно выполненном утеплении прослужит достаточно долго.
Пенопласт крепится при помощи специальных монтажных дюбелей («грибов» или «зонтиков») к стене. Если есть необходимость, то кроме дюбелей для фиксации плиты используется специальный клей для пенополистирольных плит. При утеплении стен панельных домов до установки пенопласта следует вскрыть и обследовать русты.
Затем прикрепленный к стене пенопласт армируется все тем же клеевым составом (не штукатуркой!), чтобы придать системе прочность. После того, как клей просохнет, поверхность окрашивают.
Мы часто видим, что верхняя кромка плиты утеплителя ничем не защищена, или просто покрыта «горкой» штукатурки. Наше мнение таково, что вдоль верхнего края утеплителя обязательно должен быть установлен отлив, а швы загерметизированы.
Это значительно продлит срок службы системы утепления. Стоимость отлива сравнительно невелика, и подрядчики скорее ленятся, чем экономят, когда не устанавливают его.
Насколько принципиально использование пенопласта марки ПСБ-С 25?
Зачастую, особенно при выполнении работ небольшого объема, подрядчики используют обычный пенопласт марки ПСБ-С 15, который продается практически в любом хозяйственном магазине или на строительном рынке. Да и стоит он в 2 раза дешевле.
Сложно сказать, насколько применение ПСБ-С 15 сокращает срок службы системы утепления. С одной стороны, ПСБ-С 25 более устойчив к механическим воздействиям и повреждениям в результате циклов размораживания — замораживания. С другой стороны, при правильно выполненном утеплении пенопласт практически не испытывает никаких воздействий, поскольку защищается слоем штукатурки и краски.
Сам по себе неэкструзионный пенопласт постепенно начинает разрушаться под воздействием солнечного света и воды. Поэтому очень важно обеспечить его максимальную защиту.
Если армирующий клеевой слой сделан качественно, сверху установлен отлив и используется фасадная краска (она позволяет стене «дышать» и проветриваться), то в этом случае воздействие влаги и ультрафиолета на пенопласт сведено к минимуму.
В качестве резюме скажем, что применение марок ПСБ-С 25 или ПСБ-С Ф предпочтительнее, чем распространенной марки ПСБ-С 15. Однако, на наш взгляд, не стоит относиться к этому критично – качественно выполненный армирующий слой и установленный сверху отлив гораздо важнее.
Можно ли проводить работы промышленными альпинистами по наружному утеплению стен зимой?
Проведение фасадных работ в холодное время года возможно, но связано с некоторыми трудностями, сказывающимися на качестве выполнения.
- Во-первых, все штукатурно-клеевые смеси, используемые при утеплении стен снаружи, рассчитаны на применение при температурах выше +5 С. Для того, чтобы понизить этот предел, в смеси добавляют различные солесодержащие присадки. В теории, такие добавки ускоряют процесс твердения бетона, улучшают его пластичность, повышают морозостойкость.
Насколько это соответствует действительности, остается на совести производителей. Мы же заметили, что очень часто приходится превышать указанную дозировку в несколько раз, иначе смесь в прямом смысле замерзает в ведре. - Во-вторых, окраска поверхности должна производиться по высохшей штукатурке. Зимой для того, чтобы армирующий пенопласт штукатурный слой просох, может уйти до нескольких недель.
- В-третьих, при температурах ниже +5 С появляется необходимость применения фасадных морозостойких полиакриловых красок на органических растворителях. Такие краски практически не встречаются в магазинах и требуют заказа в специализированных компаниях. К тому же, они намного дороже, чем обычные фасадные водорастворимые. А использование обычной «летней» краски с добавлением различных спиртосодержащих жидкостей, как правило, приводит к ее отслоению через 2-3 сезона.
Насколько это соответствует действительности, остается на совести производителей. Мы же заметили, что очень часто приходится превышать указанную дозировку в несколько раз, иначе смесь в прямом смысле замерзает в ведре.Неудобство проведения работ и использование «зимних» материалов приводит к удорожанию наружного утепления в холодное время года.
На наш взгляд, страдает и качество исполнения заказа.
Если утеплять стену нужно, а погода уже установилась холодная, иногда мы предлагаем заказчику зимой смонтировать пенопласт, установить отливы и промазать все стыки и примыкания герметиком. В таком «законсервированном» состоянии система остается до наступления теплой погоды весной, и тогда мы выполняем штукатурные и окрасочные работы. В выборе этого варианта есть два положительных момента: тепло уже сейчас, и оплата работ производится в два этапа.
Проводить работы по наружному утеплению стен зимой или потерпеть и дождаться весны, решать Вам. Когда нас спрашивают об этом, мы говорим, что утепление фасадов можно выполнять и в холодное время, но если есть возможность и достаточно терпения, то лучше дождаться весны.
Каков срок службы системы утепления стен пенопластом?
Мы убеждены, что ключевым фактором, определяющим долговечность системы утепления, является качество её установки. Несомненно, на срок службы влияют марки используемых материалов, но даже самый плотный пенопласт легко разрушится под воздействием воды и солнечного света и самый прочный армирующий слой осыплется, если под него будет попадать вода.
Есть много мнений по поводу того, сколько лет составляет эксплуатационный срок системы наружного утепления стены с применением пенопласта в качестве утеплителя. Самые оптимистичные источники называют срок службы в 20 лет и более. Вполне может быть, что это и так. Лет через 13 проверим 🙂
Мы надеемся, что эта статья оказалась для Вас полезной. Если Вы не нашли какую-то информацию в ней, то позвоните или напишите нам, и мы с удовольствием ответим на Ваши вопросы.
6 Лучшая теплоизоляция для наружных стен — Rmax
Изоляция наружных стен коммерческого назначения является ключом к энергоэффективности, долговечности и комфорту здания. Выбор правильного типа изоляции может сэкономить деньги и улучшить общее состояние здания. Продолжайте читать, чтобы узнать больше о лучших типах изоляции для коммерческих наружных стен.
Важность изоляции
Изоляция имеет множество преимуществ для здания, включая более высокую энергоэффективность. В то время как надлежащая изоляция снижает тепловые и охлаждающие нагрузки здания (и, следовательно, счета за электроэнергию), изоляция также делает здание более долговечным, а жильцов — более счастливыми.
Правильная установка изоляции приводит к тому, что структура стены имеет небольшую утечку и низкую теплопроводность. Плохая изоляция не только приводит к трате энергии, но и может снизить надежность всей стены в сборе.
Конденсат может образовываться внутри стены наружных коммерческих стен при недостаточной или неправильно установленной изоляции. Эта конденсация может привести к гниению или износу, что сокращает срок службы здания и может быть дорогостоящим для ремонта. Это повреждение также часто трудно обнаружить, что делает ремонт более дорогим, когда проблема наконец обнаружена.
Хорошо установленная изоляция также защищает помещение от насекомых и вредителей. При правильном монтаже стеновых конструкций с утеплением вредителям гораздо труднее проникнуть через дыры и проемы в здание. Вредители в стенах могут нанести такой же или даже больший ущерб, чем конденсат.
Комфорт жильцов Обеспечение комфорта жителей здания является ключом к тому, чтобы они были счастливы и продуктивно работали.
Изоляция не только снижает количество энергии, используемой зданием для контроля температуры, но и поддерживает постоянную температуру во всем здании. Сокращение горячих и холодных точек делает все здание более приятным для проживания и снижает нагрузку на систему отопления, вентиляции и кондиционирования здания.
Еще одним преимуществом наружной изоляции коммерческих зданий является снижение уровня шума. Внешний шум труднее проходит через наружные стены с изоляцией. Звуки внутри здания также приглушаются за счет изоляции.
Энергоэффективность Основной целью изоляции наружных стен коммерческих зданий является снижение количества энергии, потребляемой зданием. Поддержание внутренней температуры здания при температуре, отличной от температуры снаружи, требует энергии для перемещения этого тепла. Без изоляции тепло будет течь обратно в здание или из него. Изоляция помогает замедлить этот поток тепла и уменьшить количество энергии, потребляемой системой HVAC.
Какие типы изоляции наиболее распространены?
На рынке доступно множество различных типов изоляции. Выбор правильного утеплителя для внешней стены коммерческого помещения зависит от цены, желаемых характеристик и типа здания, в котором будет использоваться утеплитель. Некоторые из наиболее распространенных типов изоляции:
Напыляемая пенаВ отличие от многих других доступных типов изоляции, напыляемая пена использует специальное оборудование для распыления слоя высокоэффективной пены непосредственно на внутренние поверхности здания. Пена очень липкая и расширяется при контакте со стенами и поверхностями крыши. По мере того, как пена расширяется и затвердевает, остается пена с высоким значением R. Пена водонепроницаема, устойчива к плесени и отлично заполняет воздушные зазоры по мере расширения и затвердевания.
Плиты из стекловолокна Один из самых популярных вариантов для коммерческих зданий, плиты из стекловолокна изготавливаются путем укладки множества слоев стекловолокна и сжатия их в форму плиты.
Эти плиты устанавливаются в полости стен и обеспечивают достойный уровень тепловых характеристик.
Стекловолокно поставляется не в виде жесткой плиты, а в виде одеяла или войлока. Одеяло, часто зажатое между кусками картона, состоит из множества слоев стекловолокна. Стекловолокно не обеспечивает значительной структурной поддержки, поэтому установка может быть более сложной, но это очень экономичный выбор. Поскольку одеяла из стекловолокна имеют тенденцию провисать, одна из потенциальных проблем заключается в том, что со временем одеяла будут смещаться, а R-значение стен здания со временем уменьшится.
Минеральная вата Изоляция из минеральной ваты высокой плотности обычно используется для изоляции небольших помещений и высокотемпературных труб. Минеральную вату часто добавляют для усиления изоляции в определенных местах. Еще одним преимуществом минеральной ваты является то, что она помогает акустически гасить звуки и делает пространство более приятным для проживания.
Для покрытия больших площадей теплоизоляцией за короткое время трудно найти надувную или насыпную изоляцию. Для задувания изоляции в помещение используется специальное оборудование. Изоляция изготовлена из целлюлозы или стекловолокна и позволяет быстро и эффективно покрыть труднодоступные места.
Rmax Polyiso, лучший выбор
Несмотря на то, что многие из обсуждаемых типов изоляции обладают уникальными характеристиками, Rmax polyiso является лидером отрасли не просто так. Rmax polyiso может похвастаться впечатляющим значением R на дюйм более 6, что означает, что коммерческому зданию требуется меньше изоляции, чтобы достичь требуемого значения R. Rmax polyiso прочный, легкий и простой в использовании, что делает его идеальным выбором для наружных стен коммерческого назначения.
Чтобы узнать больше о Rmax polyiso, свяжитесь с нашей командой сегодня.
Изоляция наружных стен
Изоляция наружных стен- ЦЕЛЬ:
- Чтобы понять необходимость снижения стоимости энергии.
- ЦЕЛЬ:
- Учащийся изучит значения теплоизоляции, связанные с различными материалами, используемыми для наружных стен.
- УРОК / ИНФОРМАЦИЯ:
- Изоляция обладает способностью накапливать тепло, что замедляет время, необходимое для прохождения тепла через стену. Изоляционная способность стеновых материалов и их толщина определяют поток тепла в стене.
- Изоляционные свойства материала измеряются в R-значениях . R-значение является мерой сопротивления тепловому потоку. Чем выше значение R, тем больше барьер для проникновения тепла.
- Общее значение R для стены можно найти, сложив значение R каждого типа материала, используемого в стене. Даже тонкая пленка воздуха на внутренней и внешней стороне стены имеет некоторую изоляционную ценность.
- В таблице ниже перечислены некоторые строительные материалы и их R-значения для толщины в один дюйм.
Материал Значение R/дюйм Пенопласты (жесткие плиты) 3,6–7,5 Целлюлоза (рассыпная) 2,8 — 3,8 Перлит (конц. наполнитель)2,5–4,0 Минеральная вата (биты) 2,8–3,7 Стекловолокно высокой плотности (баттс) 3,2 — 3,5 Стекловолокно (полотняное или дутое) 2,2 — 3,2 Вермикулит (конц. наполнитель) 2,4 — 3,0 Фанера 1,25 Хвойные породы 1,25 Деревянный сайдинг .79 Бетонные блоки . 58Гипсокартон — 1/2″ .45 Кирпич .20 Бетон .08 Штукатурка .02 Деревянная обшивка 1/4 дюйма .31 1/2″ Драйвит .04
наполнитель)
58- АКТИВНОСТЬ 1:
- Ниже показаны два типа облицованных кирпичом стен. Каждый материал указан с его фактическим R-значением. Добавьте R-Total для каждой стены и сравните.
- ЗАДАНИЕ 2:
- Ниже показаны четыре различных типа конструкции стены. Найдите R-Total для каждого типа и сравните. Что наиболее эффективно?
- 1.
- 2.
- 3.
- 4.
Найдите R-Total для каждого типа и сравните. Что наиболее эффективно?- РЕКОМЕНДУЕМОЕ ЧТЕНИЕ:
- Файл каталога Sweet, 1990, McGraw Hill
- Э. Мазриа, Книга о пассивной солнечной энергии, Rodale Press, 1979.
- E. Cazayoux, A. Hebert & D. Winn, Natural Louisiana Architecture, Департамент природных ресурсов Луизианы, Батон-Руж, Луизиана, 1991.
- Информационный бюллетень «Изоляция», Министерство энергетики США, 1980 г.
- ЗАМЕТКИ УЧИТЕЛЯ
- (Изоляция внешней стены, шпильки 4 и 6 дюймов)
- Ответы на задание 1:
1. Внутренняя воздушная пленка ( 0,68) 1/2″ Гипсокартон ( 0,45) Баты 3-1/2 дюйма (11. 00)Жесткая пластина 3/4 дюйма (4.00) Воздушное пространство ( 0,97) Кирпич ( 0,90) Наружная воздушная пленка ( 0,17) Общее значение R: (18.17) 2. Внутренняя воздушная пленка ( 0,68) 1/2″ Гипсокартон ( 0,45) Баты 5-1/2 дюйма (19. 00)3/4″ Жесткая вставка Bd. (4.00) Воздушное пространство ( 0,97) Кирпич ( 0,90) Наружная воздушная пленка ( 0,17) Общее значение R: (26.17)
00)
00)- Ответы на задание 2:
1. Внутренняя воздушная пленка ( 0,68) Деревянная обшивка 1/4″ ( 0,31) Фанера 1/2 дюйма ( 0,62) Баты 3-1/2 дюйма (11. 00)1/2″ Жесткая изоляция Bd. ( 2,70) Деревянный сайдинг ( 0,40) Воздушная пленка Outisde ( 0,17) Общее значение R: 15,88 2. Внутренняя воздушная пленка ( 0,68) 1/2″ Гипсокартон ( 0,45) Баты 5-1/2 дюйма (19.00) Гип. Обшивка( 0,45) Штукатурка ( 0,20) Наружная воздушная пленка ( 0,17) Общее значение R: 20,77 3. Внутренняя воздушная пленка ( 0,68) 1/2″ Жесткая изоляция ( 2,70) 3-1/2 дюйма Целлюлоза (13.00) 1″ Жесткая изоляция ( 5,41) Деревянный сайдинг ( 0,40) Наружная воздушная пленка ( 0,17) Общее значение R: 22,36 4. Наружное утепление стен дома: Наружное утепление дома своими рукамиScroll to top
00)
Обшивка
