Однотрубная система отопления частного дома: как выбрать лучшую схему

Автор Евгений Апрелев На чтение 6 мин. Просмотров 1.1k.

Мода на здоровый образ жизни и с каждым годом ухудшающаяся экологическая обстановка в мегаполисах является основным фактором, который толкает многих людей на смену душных городских квартир на загородную недвижимость. Кто, по каким-либо причинам не может сменить квартиру на частный дом, вспоминает о даче, которая без инженерных систем, является тем еще «развлечением» наших соотечественников. В этой публикации будет рассказано о системе отопления, а именно об однотрубном ее варианте, так как она является наиболее простой, доступной и эффективной, даже при самостоятельном изготовлении и обслуживании.

Основы и теория

Существует три основных типа систем отопления (СО):

  1. Однотрубная.
  2. Двухтрубная.
  3. Коллекторная.

Различаются они количеством труб, к которым подключены радиаторы – приборы, благодаря которым воздух в помещении нагревается.

На данном рисунке показана простейшая схема однотрубной системы отопления для одноэтажного дома. Чтобы понять разницу, между однотрубной и двухтрубной СО, рекомендует обратить внимание на схему.

Тут видно, что в однотрубной СО все радиаторы подключены последовательно, а во втором – параллельно. Теперь, когда разница очевидна, невооруженным глазом видны достоинства и недостатки однотрубной системы отопления:

  • Меньшее количество труб, а значит проще монтаж и меньшая стоимость системы.
  • В конечном радиаторе всегда будет ниже температура теплоносителя.

Существуют схемы и методики, предназначенные для нивелирования недостатков данного варианта обогрева частного дома.

Доступные для реализации схемы однотрубного отопления

Перед выбором отопительного контура вашей будущей СО необходимо знать, что для одноэтажного и многоэтажного строительства схемы различаются:

  • Способом перемещения теплоносителя.
  • Разводкой.
  • Направлением движения теплоносителя.
  • Способом присоединения радиаторов.

Для одноэтажного дома

Наиболее простая схема однотрубного отопления, которая уже более полувека применяется застройщиками – это «Ленинградка».

Важно! Сейчас, большинство котельных установок оснащаются циркуляционными насосами, поэтому в данной публикации будут рассмотрены варианты СО с принудительным перемещением теплоносителя.

На рисунке представлен эскиз модернизированного варианта «Ленинградки», с диагональным подключением радиаторов. На рисунке обозначены следующие элементы (слева направо):

  • Отопительная установка. Для реализации данной СО подходят котлы, работающие на твердом топливе, газе (природном или сжиженном) и электричестве. Теоретически, подходят и жидкотопливные котлы, но возникает проблема хранения топлива в частном доме.
  • Группа безопасности, которая состоит из подрывного клапана, настроенного на определенное давление в системе, автоматического воздухоотводчика и манометра.
  • Радиаторы, подключенные к системе через запорные шаровые краны. В перемычке между входом и выходом каждого радиатора установлены игольчатые балансировочные вентили.
  • На обратной ветке трубопровода установлен мембранный расширительный бак, для компенсации теплового расширения теплоносителя.
  • Циркуляционный насос, который создает принудительное движение теплоносителя по СО.

Теперь о том, что еще не указано на данном эскизе, но является обязательным элементом для надежной работы данной схемы. Выше был упомянут только насос, но не указана его обвязка, которая включает в себя три шаровых запорных крана, между которыми установлены фильтр грубой очистки и насос. Достаточно часто насосная группа с обвязкой включается в СО через перемычку, тем самым образуя байпас.

Часто, застройщики спрашивают, нужен ли байпас в однотрубной системе отопления? Все дело в том, что данная схема СО – самодостаточна и работоспособна. Но в случае отключения электроэнергии, произойдет остановка циркуляционного насоса и прекратиться движение теплоносителя. Байпас необязателен, но лучше его соорудить для переключения с принудительной на естественную циркуляцию теплоносителя в случае аварийной ситуации.

Что касается трубопровода: так как температура на выходе из котла может достигать 80°С, то рекомендуется для контура «Ленинградки» использовать армированные полипропиленовые трубы необходимого диаметра. Почему армированные? Все дело в том, что полимерные трубы достаточно дешевы и практичны, их легко монтировать и они имеют небольшую массу. Но, полимерные трубы при нагреве изменяют свою длину. Армированный полимер такой «болезнью» не страдает.

Совет: несмотря на то что в данном варианте СО предусмотрен автоматический воздухоотводчик, случаи завоздушивания контура имеют место. Для решения данной проблемы рекомендуется использовать на радиаторах краны Маевского.

Для двухэтажного дома

Однотрубная система отопления для двухэтажного дома может быть реализована все той же схемой «Ленинградка», как с горизонтальной разводкой, так и с вертикальными стояками.

На данном эскизе представлена однотрубная СО с горизонтальной разводкой и принудительным перемещением теплоносителя.

На данном эскизе показана схема СО «Ленинградка» с вертикальными стояками и верхней подачей теплоносителя. Изменения могут коснуться следующих моментов:

  • Направления подачи теплоносителя (нижняя разводка, верхняя разводка)
  • Способ подключения радиаторов.

У данного варианта обогрева есть один недостаток: теплоноситель теряет температуру пока дойдет до потребителя (батарей). Решением стала нижняя подача теплоносителя.

Подающий трубопровод проходит по подвалу или под полом и не выходит на неутепленный чердак, поэтому при такой разводке теплопотери при транспортировке теплоносителя значительно снижены.

На данном эскизе показано классическое нижнее подключение батарей, но оно признано малоэффективным и применяется только в гравитационных системах (где теплоноситель перемещается по контуру самотеком). Наиболее эффективная схема подключения радиаторов отопления при однотрубной системе с принудительным движением теплоносителя – это по диагонали с перемычкой между входом и выходом (байпасом). Для примера, предлагаем ознакомиться с теплопотерями на радиаторах, в зависимости от способа их подключения.

Что касается оборудования, используемого в СО двухэтажного дома, то оно отличается от «одноэтажной» схемы только количеством.

Совет: Многие спрашивают, какая схема однотрубной системы отопления двухэтажного дома наиболее эффективна, горизонтальная или вертикальная? Прежде всего в вертикальной значительно снижены теплопотери. На деле, застройщик, выбравший вертикальную разводку, может столкнуться с проблемой установки радиаторов, так как практически все модели разработаны для горизонтальных систем. Именно поэтому для двухэтажных домов лучшим выбором будут схемы с горизонтальной разводкой.

Для многоэтажного дома

В современном строительстве, все реже реализуются схемы однотрубной системы отопления многоэтажных домов. Начало массового применения данного варианта СО пришлось на «Хрущевки», жители которых по сей день страдают от неравномерно нагретых батарей. Однотрубную вертикальную СО, с нижней или верхней разводкой, можно и сейчас встретить в новостройках.

Рассмотрим варианты с нижней разводкой, П и Т-образными стояками для зданий с чердаком или без него, высотой 3 и более этажей.

В П-образном стояке монтаж радиаторов производится по различной схеме: 1 и 6 подсоединяются проточным способом; 2-5 – через перемычку со смещением по оси; 3 и 4 по замыкающей технологии. Основным недостатком П-образны стояков является то, что теплоноситель сразу отдает свое тепло в первых по ходу движения радиаторах. Именно поэтому на радиаторах в отдающей ветке будет достаточно низкая температура. Для получения необходимой теплоотдачи на обратном трубопроводе нужно наращивать количество секций батарей.

В Т-образном стояке вода поднимается от котельной установки вверх и по распределительному трубопроводу поступает в обратные стояки с радиаторами. При таком подходе, радиаторы будут прогреваться более равномерно.

Рассмотрим вертикальные однотрубные СО с верхней разводкой, применяющиеся в многоэтажном строительстве (до 9 этажей).

В данных СО, теплоноситель поступает на чердак, после чего распределяется по стоякам. Эффективность работы зависит от способа подключения радиаторов (проточный или через байпас).

Третий тип однотрубного отопления многоэтажных домов (в) – с опрокинутой циркуляцией. Как правило, данная схема реализуется в домах, высотой более 10 этажей.

Теперь, когда вы ознакомились с конструкцией различных систем обогрева частного дома, осталось сделать выбор и приступить к реализации плана. Для того чтобы сделать грамотный расчет отопительной системы обратитесь к специалистам или ознакомьтесь с тем, как самостоятельно рассчитать однотрубную систему отопления.

схема без насоса и с насосом, отзывы, фото

Система отопления с одной магистралью используется в частных и многоэтажных домах очень часто. Представляет она собой не слишком сложную, очень эффективную и при этом достаточно ремонтопригодную конструкцию. В этой статье подробно поговорим о том, какими достоинствами и недостатками отличаются такие системы в отношении двухэтажных загородных домов. Также разберемся с тем, какие существуют варианты и схемы подключения однотрубных конструкций в зданиях этого типа.

Основные достоинства и недостатки

От двухтрубных такие системы отличаются прежде всего тем, что теплоноситель в них циркулирует по кругу, а радиаторы подключены последовательно. Таким образом, оборудование это очень простое – однотрубная система отопления двухэтажного дома. Своими руками ее собрать гораздо проще двухтрубной.

К достоинствам таких систем, помимо этого, можно отнести также:

  • Ремонтопригодность.
  • Универсальность. Использовать такие системы можно как в мало-, так и в многоэтажных зданиях.

Основным недостатком таких систем является, прежде всего, неравномерный прогрев последовательно подключенных радиаторов. Проходя от одного к другому, теплоноситель постепенно остывает. Из-за этого в ближних к котлу комнатах может быть слишком жарко, а в самых дальних от него – холодно.

Разновидности

В качестве теплоносителя в системах отопления этого типа может использоваться незамерзающая жидкость – антифриз. Но чаще всего по трубам циркулирует все же обычная вода. Двигаться по трубам она может за счет гравитации или благодаря работе специального насоса. И в том и в другом случае получается достаточно надежная однотрубная система двухэтажного дома. Схема первого типа обычно используется в не слишком больших по площади домах. К достоинствам такой системы с гравитационной циркуляцией относят, прежде всего, экономичность. Конструкции же с принудительным движением воды или антифриза надежнее.

Также однотрубная система отопления двухэтажного дома, схема которой максимально проста, бывает горизонтальной или вертикальной. Последний тип хорошо известен всем, кто когда-либо жил в многоэтажках советской постройки. В этом случае по всем этажам проводятся вертикальные стояки. Теплоноситель закачивается на чердак, а затем спускается вниз, проходя по радиаторам квартир. В частных малоэтажных домах обычно используется более простая горизонтальная система отопления, называемая также «ленинградкой».

Способы подключения батарей

Батареи в такую конструкцию, как однотрубная система отопления двухэтажного дома (фото подобного оборудования наглядно продемонстрировано на странице), могут врезаться по любой из имеющихся на данный момент технологий.

Схема подключения бывает:

  • Нижней. В этом случае трубы «подводящая» и «обратная» присоединяются к батарее снизу.
  • Диагональной. При такой схеме трубы подключаются к радиатору сверху и снизу с противоположных сторон.
  • Вертикальной. В этом случае магистраль подключена сверху и снизу с одной стороны.

Для того чтобы воздух как в дальних, так и в ближних от котла комнатах прогревался равномерно, подсоединяют радиаторы к трубе обычно на байпасе. Таким образом создается упрощенный аналог двухтрубной системы. При наличии байпаса легко регулировать объем потока, проходящего через радиатор.

Основные правила сборки в двухэтажных зданиях

Для частного дома, как уже упоминалось, лучше использовать горизонтальный вариант однотрубной системы. Самое сложное при сборке в двухэтажном доме – это поднятие воды наверх, через перекрытие. Наиболее простой метод – это установить два стояка у котла: один подводящий теплоноситель к радиаторам, второй – «обратный». Таким образом может быть смонтировано как оборудование с принудительной циркуляцией, так и однотрубная система отопления двухэтажного дома. Схема без насоса, однако, в этом случае - вариант менее предпочтительный.

Способы прокладки труб

По периметру дома магистрали в такой системе и на первом этаже, и на втором проводятся обычно под полом. Такая «скрытая» система не портит внешнего вида помещений. Однако следует учитывать то, что при такой прокладке, скорее всего, придется использовать нижний способ подключения радиаторов. А при таком методе врезки, к сожалению, батареи работают не в полную силу. Выходом может стать использование байпаса особой конструкции.

В этом случае на «подводящей» трубе перед радиатором врезается металлопластиковый отрезок длины, равной высоте батареи. Присоединение к магистрали производится через него, в верхней части секции. К «обратной» трубе приваривается коротенький вертикальный отрезок. Радиатор присоединяется к нему в нижней точке противоположной секции.

Однотрубная система отопления двухэтажного дома с естественной циркуляцией: особенности

Такие конструкции используются в коттеджах довольно-таки редко. Системы этого типа экономичны, но, к сожалению, достаточно сложны в сборке и не слишком удобны в использовании, особенно при наличии в доме двух этажей.

Теплоноситель в таких системах сначала поднимается от котла наверх, проходит по радиаторам верхних помещений, а затем спускается вниз. Следовательно, на втором этаже при использовании схемы этого типа будет жарче, чем на первом. К тому же при применении системы с гравитационной циркуляцией придется устанавливать очень мощный котел. Ведь давление теплоносителя должно быть достаточным для подъема его на второй этаж.

Система с принудительной циркуляцией

Оборудование этого типа для двухэтажных коттеджей считается более предпочтительным. В данном случае за бесперебойное движение теплоносителей по магистралям отвечает циркуляционный насос. В таких системах допускается использовать трубы меньшего диаметра и котел не слишком большой мощности. То есть в этом случае может быть устроена гораздо более эффективная однотрубная система отопления двухэтажного дома. Схема с насосом имеет лишь один серьезный недостаток – зависимость от электрических сетей. Поэтому там, где очень часто отключают ток, стоит произвести монтаж оборудования по расчетам, сделанным для системы с естественным током теплоносителя. Дополнив такую конструкцию циркуляционным насосом можно добиться максимально эффективного отопления дома.

Отзывы об однотрубных системах

Мнение у владельцев загородных домов об этом виде оборудования сложилось очень даже неплохое. Однотрубные системы вполне надежны и работают достаточно эффективно. Основной их недостаток – неравномерный прогрев помещения может быть достаточно легко устранен дополнительными методами. Это может быть, к примеру, разный способ подключения радиаторов в ближних и дальних от котла комнатах, использование разного количества секций и т. д.

В общем, как считают владельцы загородных участков, оборудование это вполне надежное и удобное – однотрубная система отопления двухэтажного дома. Отзывы о таких конструкциях позволяют судить о них, как об очень практичных и при этом недорогих.

Порядок монтажа

Собирается однотрубная система следующим образом:

  • В хозяйственном помещении устанавливается на пол или вешается на стену котел. С помощью газового оборудования может быть устроена самая надежная и эффективная однотрубная система отопления двухэтажного дома. Схема подключения в этом случае будет стандартной и позволит произвести все работы, при желании, даже и самостоятельно.
  • На стены вешаются радиаторы отопления.
  • На следующем этапе монтируются стояки «подводящий» и «обратный» на второй этаж. Располагают их в непосредственной близости от котла. Внизу к стоякам присоединяется контур первого этажа, вверху – второго.
  • Далее выполняется подключение к магистралям батарей. На каждый радиатор следует установить запорный кран (на подводящем отрезке байпаса) и кран Маевского.
  • В непосредственной близости от котла на «обратной» трубе монтируется расширительный бак.
  • Также на «обратной» трубе поблизости от котла на байпасе с тремя кранами подключается циркуляционный насос. Перед ним на байпасе врезается специальный фильтр.

На заключительном этапе производится опрессовка системы в целях выявления неисправностей оборудования и протечек.

Как видите, однотрубная система отопления двухэтажного дома, схема которой максимально проста, может очень даже удобным и практичным оборудованием. Однако при желании использовать такую простую конструкцию, на первом этапе важно произвести все необходимые расчеты с максимальной точностью.

делаем сами. Особенности схемы однотрубной системы отопления с нижней разводкой

Достоинства и недостатки

Общие плюсы двухтрубного отопления следующие:

  • раздающие трубы имеют небольшое сечение;
  • линии отопления можно провести по различным направлениям и даже под напольным покрытием;
  • для обустройства разрешено применять трубы из металла, сшитого полиэтилена, меди, полипропилена, металлопластика;
  • указанные системы легко регулируются и поддаются балансировке;
  • при самотечной разводке заполнить трубы, и удалить воздух из них можно без применения затворов или кранов.

Однако, двухтрубное отопление имеет значимые недостатки:

  • при обустройстве схемы, в которой жидкость двигается естественным образом, конструкция получается дорогостоящей и громоздкой;
  • если разводка кольцевая, то её магистрали всегда проходят через дверной проем, поэтому система требует монтажа обходных петель, внутри которых нередко появляются воздушные пробки;
  • лучевая разводка требует значительных финансовых вложений.

При обустройстве данной конструкции нужно строго соблюдать технологию монтажа.

Причины выбора данной системы

Сейчас двухтрубные системы отопления частного дома приобретают большую популярность, чем однотрубные. Они характеризуются возможностью изменения степени нагрева каждой батареи по отдельности. Остальная часть радиаторов имеет прежнюю теплоотдачу. Так как потери давления незначительные, то для её эффективной функциональности не требуется циркуляционный насос большой мощности.

Читайте также


Схемы однотрубной системы отопления в частном доме
Уют в доме – это не только красивая обстановка, правильно подобранные предметы интерьера, но и тепло, особенно в зимние холода. Обогрев должен обеспечиваться постоянно, что создает комфортную…

Даже если один или несколько радиаторов не функционируют, система будет продолжать работать в штатном режиме. Так как на подводящих трубах устанавливается запорная арматура, ремонт поломанных частей системы можно проводить без её остановки. Монтировать подобную конструкцию можно и в одноэтажных, и многоэтажных домах.

Обустройство конструкции технологически сложное, требует значительного вложения средств. Однако, при соблюдении монтажных нюансов она прослужит долгие годы.

Как работает отопление по двухконтурной схеме

Конструкция двухтрубной системы водяного отопления предполагает подачу и отвод теплоносителя от каждого радиатора по двум отдельным магистралям. Упрощенно: входной патрубок батареи подключен к подающей линии, выходной – к обратной. По первому трубопроводу нагретая вода из котла раздается всем отопительным приборам, вторая труба собирает остывший теплоноситель и направляет обратно в теплогенератор.


Пример раздачи и возврата теплоносителя от батарей по двум линиям

Особенности двухконтурного распределения воды:

  • если все элементы системы рассчитаны правильно, то каждый радиатор получает теплоноситель одинаковой температуры;
  • изменение протока воды через одну батарею вследствие регулировки мало влияет на работу соседних отопительных приборов;
  • число радиаторов на одной ветви может достигать 40 шт. при условии, что производительность насоса и диаметр подводящих труб обеспечивает расчетный расход воды.

Примечание. Цифра 40 взята на основании практического опыта проектирования и монтажа отопления в производственном цехе. В загородных коттеджах столько приборов к одной ветви не подключается, максимум – 10 шт. Если надо сделать разводку по многоэтажному зданию, сеть теплоснабжения делится на несколько двухтрубных контуров.

Движение воды по трубам и батареям обеспечивается двумя способами – естественным (конвекционным) и принудительным. Вариантов подвода теплоносителя тоже существует несколько, поэтому предлагаем рассмотреть каждую схему отдельно.


Двухтрубная классическая разводка закрытого типа — подключение к напольному котлу

4 вида 2-трубных систем

В зависимости от условий прокладки трубопроводов и дальнейшей эксплуатации в частных домах используются следующие варианты двухтрубных схем:

  1. Гравитационная или самотечная с естественной циркуляцией нагретой воды.
  2. Классическая тупиковая система отопления.
  3. Кольцевая с попутным движением теплоносителя, она же – петля Тихельмана.
  4. Лучевая с индивидуальной раздачей тепла радиаторам от распределительного коллектора.

Заметка. К двухтрубному отоплению можно отнести и теплые полы. Греющие контуры выступают в качестве батарей, роль магистралей играют подводящие трубы и гребенка со смесительным узлом. По конструкции напольный обогрев близок к коллекторной схеме.

В самотечном исполнении система функционирует без избыточного давления, теплоноситель контактирует с атмосферой через открытый расширительный бак. Остальные 3 варианта схем – замкнутые, работающие под давлением 1—2.5 Бар и только с принудительной циркуляцией горячей воды. Теперь разберем каждую схему на конкретном примере двухэтажного дома.

Самотечное отопление

Принцип работы системы с естественным движением теплоносителя базируется на явлении конвекции – горячая и менее плотная жидкость стремится подняться вверх по трубе, вытесняемая более тяжелыми холодными слоями. Котел греет воду, она становится легче и движется через вертикальный стояк со скоростью 0.1—0.3 м/с, затем расходится по магистралям и батареям.

Уточнение. Подразумевается, что нагреваемая и охлажденная жидкость находится в пределах одного замкнутого контура, в данном случае таковым выступает отопительная сеть частного дома.

Перечислим характеристики двухтрубной гравитационной системы двухэтажного здания, показанной на чертеже:

  1. Способ прокладки магистралей — горизонтальная верхняя разводка, берущая начало от общего стояка. Последний поднимается от котла, в самой высокой точке расположен расширительный бак, сообщающийся с атмосферой.
  2. Горизонтальные участки проложены с минимальным уклоном 3 мм на метр погонный магистрали. Подача наклонена в сторону радиаторов, обратка – к источнику тепла.
  3. Диаметры труб увеличены по сравнению с напорными системами, поскольку рассчитаны на малую скорость течения воды.

Важный нюанс. Чтобы реализовать устойчивый самотек, нужно применять трубы Ø40—50 мм (внутренний). Минимально допустимый диаметр раздающих и собирающих ветвей – Ду25, ставится около последних батарей.

В одноэтажном доме используется аналогичная схема, но с одиночным подключением радиаторов. Подающий коллектор верхней разводки прокладывается на чердаке либо под потолком, обратный – над полом. Сделать нижнюю разводку нельзя – теплоноситель согласно закону сообщающихся сосудов затечет в батареи, но скорость движения и эффективность обогрева упадет до минимума.

Нынешние гравитационные схемы стали комбинированными благодаря установке циркуляционных насосов. Агрегат монтируется на байпасе, чтобы не мешать течению воды в случае отключения электроэнергии.

Тупиковые отопительные ветви

Двухтрубная закрытая система плечевого (тупикового) типа монтируется в большинстве загородных коттеджей и нередко применяется в новых многоквартирных домах. Как устроена схема:

  1. Радиаторная сеть представляет собой одну или несколько двухтрубных ветвей. Теплоноситель направляется к приборам отопления по одной магистрали, а возвращается по второй.
  2. Система работает с избыточным давлением 1—2.5 Бар, циркуляцию обеспечивает насос, установленный возле котла.
  3. Расширение воды компенсирует бак мембранного типа, расположенный в котельной. Точка врезки – на трубопроводе перед циркуляционным насосом (если смотреть по течению жидкости).
  4. Сброс воздуха из сети происходит через краны Маевского на батареях и автоматический клапан в составе группы безопасности отопительного агрегата. Там же находится манометр и предохранительный клапан.
  5. Распространенный вариант разводки – нижняя горизонтальная, когда обе трубы проходят под радиаторами открытым способом.


Классическая тупиковая система с нижней разводкой. Но магистрали можно прокладывать и поверху – под потолком первого этажа

Замечание. При необходимости тупиковые магистрали без проблем прокладываются закрытым способом — в бороздах стяжки пола, за подвесными потолками либо внутри стен.

Если необходимо распределить теплоноситель на 2 крыла двухэтажного здания, производится разделение на 4 отдельных ветви (плеча), сходящихся к общему стояку. Примечательно, что протяженность линий и тепловая нагрузка на плечи вовсе не должна быть одинаковой. Количество батарей и трасса прокладки разрабатывается с учетом особенностей конкретного здания.

Ветви с разным числом радиаторов уравновешиваются путем балансировки – ограничения потока регулировочной арматурой. Вентили всегда ставятся на выходах батарей и при нужде – на плечо в целом. Как правильно сбалансировать контуры, читаем на другой странице нашего ресурса.


Разводка тупиковых линий на 2 крыла двухэтажного здания. Источник тепла — настенная мини-котельная

Кольцо Тихельмана

Общий принцип работы этой схемы идентичен тупиковой разводке, но способ раздачи и возврата теплоносителя отличается по 3 признакам:

  1. Каждый контур отопления замкнут в кольцо.
  2. Метод подключения батарей следующий: первый радиатор на подаче является последним для обратной линии. И наоборот, конечная батарея раздающей магистрали становится первой для обратки.
  3. Вода в обоих трубопроводах движется в одном направлении, отсюда техническое название системы – попутная.

Устройство петли Тихельмана предполагает горизонтальную нижнюю разводку – скрыто под полом, реже – открыто по стенам. Еще вариант: кольцо можно сделать под перекрытием, спрятав за натяжные потолки или в подвал, а трубные подводки вывести к обогревателям.

Особенность кольцевой «попутки» – почти идеальное гидравлическое равновесие. Заметьте: по дороге ко всем батареям и назад теплоноситель преодолевает одинаковое расстояние. Контур способен обеспечить требуемый расход воды на 10 и более радиаторов с минимальной балансировкой.

Лучевой способ подключения

Этот наиболее прогрессивный тип двухтрубной системы водяного отопления включает следующие элементы:

  • обогреватели – обычные батареи, внутрипольные конвекторы либо отдельные контуры теплых полов;
  • 2 коллектора – подающий и обратный, снабженные расходомерами и термостатическими вентилями;
  • индивидуальные двухтрубные подводки, проложенные от коллектора к обогревательным приборам по кратчайшему пути (под полом или потолком, в перекрытии).


При большой протяженности радиаторных подводок их диаметр лучше увеличить до 20 мм (внутренний DN15)

Коллектор, установленный в удобном месте, получает и возвращает воду котлу по двум основным магистралям. С помощью вентилей производится настройка расхода теплоносителя на каждую батарею. Если на клапаны коллектора установить термоголовки RTL либо сервоприводы, появится возможность автоматической регулировки климата в любой комнате и здании в целом.

Виды систем с подачей и обраткой

Двухтрубная конструкция характеризуется множеством разновидностей, классифицировать которые можно по разным признакам. Рассмотрим основные из них.

Открытая отопительная разводка

Любая гидравлическая отопительная система представляет замкнутый контур, в который включен расширительный бак. Этот элемент необходим, поскольку нагревающаяся жидкость увеличивается в объеме.

Для открытой разводки выбирается бак, который дает возможность жидкости сообщаться с атмосферой. В этом случае ее часть неизбежно испаряется, что приводит к необходимости постоянно контролировать ее уровень.


Двухтрубная схема отопления открытого типа – самый простой и дешевый вариант сооружения системы. Веский минус ее в том, что в морозный период теплоноситель, напрямую контактирующий с атмосферой, быстро остывает

Это очень важный нюанс, к которому нужно относиться очень ответственно. Недостаточный уровень жидкости в системе приводит к «закипанию» котла и выходу его из строя. Кроме того, открытая система предполагает использование в качестве теплоносителя только воды.

Более практичные в этом плане соединения гликолей или антифризы, при испарении образуют токсичные пары, поэтому используются только в закрытых конструкциях.

Галерея изображенийФото из В двухтрубных системах отопления открытого типа используется открытый расширительных бачок, без автоматики регулирующий давление в контуреОткрытые двухтрубные отопительные системы устраивают в основном с естественным движением теплоносителя. В их числе преобладают схемы с верхней разводкой как наиболее простые и функциональныеДвухтрубные системы открытого типа с нижней разводкой сооружают крайне редко. В случае устройства на радиаторы устанавливают воздухоотводчики для удаления излишков воздухаВ схемах открытого естественного типа котел устанавливают по возможности в самом низком уровне, например, в подвале, чтобы зациркулировать самопроизвольное перемещение теплоносителяСпецифика устройства открытых систем отопленияДвухтрубное отопление с естественным движениемУдаление воздуха в схемах с нижней разводкойРасположение котла в открытых системах отопления

Закрытая циркуляционная система

Отличается от открытой наличием закрытого расширительного бака. Не нуждается в постоянном контроле со стороны владельца. Конструкция предполагает монтаж расширительного бачка мембранного типа, который предназначен для компенсации внезапного понижения или повышения давления в системе. Тем самым он предотвращает поломки оборудования в результате резких перегрузок.


В закрытой схеме монтируется расширительный бак мембранного типа, который не сообщается с окружающей средой, поэтому теплоноситель не испаряется из системы

Мембранный бак дает возможность удерживать в системе оптимальное для насоса и котла давление. Кроме того, закрытая конструкция позволяет применять в качестве теплоносителя любую подходящую по своим параметрам жидкость.

Это дает возможность получить максимально эффективную и экономичную систему с нужными параметрами. Например, не боящуюся замораживания, если в ней используется антифриз.

По способу циркуляции жидкого теплоносителя двухтрубные отопительные системы делятся на две большие группы.

Галерея изображенийФото из Обязательный компонент закрытых схем отопления — экспанзомат — расширительный бачок в виде замкнутой капсулы с резиновой грушей внутриЗакрытые отопительные системы предопределяют использование в устройстве циркуляционного насоса, благодаря которому располагать котел можно в любом удобном месте и прокладывать трубу подачи ниже радиаторовПриборы двухтрубных систем отопления для балансировки оборудуются терморегуляторами, для отвода излишков воздуха автоматическими или механическими воздухоотводчикамиЗакрытые контуры отопления требуют обязательной установки группы безопасности, состоящей из воздухоотводчика для всей системы, манометра и предхранительного клапана, сбрасывающего излишки теплоносителя при превышении давленияЗакрытый расширительный бачок для отопленияРасположение котла и приборов в закрытых схемахВоздухоотводчики и балансировочные устройства радиаторовГруппа безопасности двухтрубной закрытой системы

Конструкция с естественной циркуляцией

Основной принцип функционирования системы таков: котел разогревает теплоноситель, который при увеличении температуры расширяется. Плотность жидкости при этом уменьшается.

Благодаря этому более холодная и потому плотная вода постепенно вытесняет разогретую жидкость вверх. Она поднимается до наивысшей точки системы, где начинает понемногу остывать и самотеком движется в радиаторы.

В батареях вода отдает накопленное тепло и, еще больше остывая и увеличивая свою плотность, движется к котлу. Очевидно, что теплоноситель проходит весь цикл самотеком, без использования дополнительного оборудования.

По причине того, что это происходит достаточно медленно, вытесняемый водой воздух успевает переместиться в пиковую верхнюю точку системы, что позволяет избавиться от излишнего завоздушивания.


На рисунке представлена простая схема двухтрубной отопительной системы с естественной циркуляцией теплоносителя. К ее характерным признакам относят трубопровод больших диаметров, благодаря которому уменьшается гидравлическое сопротивление, и обязательный уклон по ходу движения теплоносителя порядка 2 – 3 мм на погонный метр

Неоспоримым достоинством конструкции естественного типа считается продолжительный срок ее службы. Отсутствие подвижных элементов и циркуляционного насоса, а также замкнутый контур системы с конечным количеством минеральных солей и взвесей существенно продляет время ее эксплуатации.

Специалисты утверждают, что срок службы конструкций с естественной циркуляцией, оснащенных полимерными трубами и биметаллическими радиаторами может составить порядка пятидесяти лет.

Недостатком таких схем считается относительно невысокий перепад давлений. Нужно учитывать еще и определенное сопротивление, которое оказывают радиаторы и трубы движению теплоносителя. Поэтому радиус действия такой системы будет ограничен. Строительными нормами рекомендуется использовать отопление с естественной циркуляцией в радиусе не более 30 м.

Помимо этого, такая система имеет достаточно высокую инерцию, поэтому с растопки котла и до момента стабилизации температуры в отапливаемом здании проходит довольно большое количество времени.

Отрицательным моментом можно считать и то, что все трубы должны быть уложены под определенным уклоном, чтобы жидкость могла двигаться в нужном направлении. Отопительная система с естественной циркуляцией способна к саморегуляции.


Двухтрубная система с естественной циркуляцией способна к саморегуляции: чем ниже опускается температура в отапливаемом помещении, тем выше становится скорость движения теплоносителя

Чем ниже температура окружающей среды, тем выше скорость циркуляции теплоносителя. Кроме этого на продвижение жидкости по отопительному контуру влияют еще несколько факторов: сечение и материал труб разводки, радиус и количество поворотов в схеме двухтрубного отопления частного дома, а также наличием и видом установленной запорной арматуры.

Воздействуя на перечисленные факторы можно добиться наибольшей эффективности системы отопления.

Разводка с принудительной циркуляцией теплоносителя

В описанную выше схему включается циркуляционный насос, двигающий теплоноситель по замкнутому отопительному контуру. Это дает значительные преимущества. Прежде всего, увеличивается скорость движения жидкости, за счет чего здание прогревается намного быстрее.

При этом все радиаторы, подключенные к системе, получают теплоноситель примерно одинаковой температуры. Это позволяет им разогреваться максимально равномерно.

При использовании схемы с естественной циркуляцией это невозможно, поскольку температура жидкости, попадающей в радиатор, зависит от расстояния, на которое он удален от котла. Чем дальше батарея, тем холоднее теплоноситель. Принудительная циркуляция дает возможность регулировать уровень разогрева отдельных элементов сети. Кроме того, при необходимости можно перекрывать ее отдельные участки.

Использование циркуляционного насоса позволяет включить в систему мембранный расширительный бак, то есть выполнить ее в закрытом варианте. Таким образом, количество испаряемой жидкости значительно уменьшается.

Кроме того, существенно упрощается монтаж конструкции, поскольку отсутствует необходимость укладывать трубы строго под определенным углом, точно высчитывать их диаметр и высоту подъема.


На рисунке представлена схема двухтрубной отопительной системы с принудительной циркуляцией. Здесь присутствует насос, двигающий жидкость по контуру

Еще одно достоинство конструкции с принудительной циркуляцией – возможность достаточно безболезненно вносить необходимые изменения в ее схему и компоновку. Для обустройства такой конструкции используются трубы и комплектующие меньшего диаметра, что ее существенно удешевляет.

Помимо этого такие системы более экономичны благодаря тому, что разница температур жидкого теплоносителя на входе и на выходе котла намного меньше, чем у аналога с естественной циркуляцией.

Наличие в схеме насоса препятствует появлению завоздушенности отопительной магистрали. В целом разводки с использованием принудительной циркуляции считаются более эффективными, но недостатки у них тоже есть.

Наиболее значимый из них – энергозависимость. Насос не может работать без подключения к источнику питания. При отключениях электроэнергии такая система отопления останавливается. При частых отключениях желательно иметь бесперебойный источник энергии.

К числу недостатков обычно относят и финансовые затраты. Часть из них – это цена циркуляционного насоса, а так же стоимость арматуры, которая необходима для его нормального функционирования. Что в целом увеличивает цену монтажа системы. Помимо этого ежемесячно потребуется оплачивать счета за электроэнергию, которая обеспечивает работу циркуляционного насоса.


От правильности выбора насоса во многом зависит эффективность функционирования отопительной системы с принудительной циркуляцией

Схема отопления может быть скомпонована двумя разными способами, которые определяют расположение стояков и трубопроводов в пространстве.

Горизонтальный и вертикальный тип компоновки

Предполагает подключение приборов отопления к горизонтальной магистрали. Преимущественно монтируется в одноэтажных постройках большой площади. Стояки в этом случае оптимально располагать в коридорах или подсобных помещениях.

Достоинством такого типа компоновки считается меньшая стоимость самой системы и ее монтажа. Основной недостаток – склонность конструкции к завоздушиванию, поэтому необходима установка кранов Маевского.


Горизонтальная разводка отличается от вертикального варианта тем, что количество вертикальных магистралей в ней минимально. Плюс ее в том, что подающую и обратную магистраль можно проложить под полом, минус в том, что для скрытой прокладки нежелательно применять полимерные трубы и требуется обязательно устанавливать на контур циркуляционный насос

Подключение радиаторов производится к вертикально расположенным стоякам. Такой вариант особенно хорош для зданий с несколькими этажами, поскольку дает возможность подключать к отопительному стояку каждый этаж по отдельности. Основным преимуществом системы считается отсутствие воздушных пробок. При этом обустройство отопительной схемы с вертикальной компоновкой обойдется дороже, чем для горизонтального аналога.


Вертикальная компоновка системы позволяет подключать к отоплению каждый этаж по отдельности, что очень удобно

Двухтрубная обогревательная система с верхней разводкой

Главная отличительная особенность такой конструкции – прокладывание подающего трубопровода по верхней части комнаты, обратка отводится по ее нижней  части.

Важное преимущество такой системы: высокое давление в магистрали, что обусловлено значительной разницей в уровнях обратной и подающей трубы. Благодаря этому обстоятельству их диаметр может быть одинаковым даже при обустройстве схемы с естественной циркуляцией.

Но при этом расширительный бак, который размещается в наивысшей точке схемы, чаще всего оказывается на неотапливаемом чердаке, что может вызвать проблемы. Как вариант можно рассматривать обустройство бака внутри перекрытия, когда его нижняя половина остается в отапливаемой комнате, а верхняя часть выводится на чердак и максимально утепляется.

Если владелец не особенно озабочен наличием труб под потолком комнаты, желательно располагать подающую линию выше уровня окон.

В этом случае расширительный бак можно расположить под потолком, при условии, что высота стояка будет достаточной для обеспечения нормальной скорости теплоносителя. Обратку нужно будет смонтировать максимально близко к уровню пола или даже опустить под него. Правда в последнем случае при обустройстве магистрали нельзя будет использовать соединительные элементы, чтобы исключить появление течи.


На рисунке представлены схемы верхней разводки с попутным и встречным естественным движением теплоносителя. Представлены варианты двухконтурной и одноконтурной разводки

Внешний вид комнаты с проложенными под потолком трубами недостаточно эстетичен. Помимо этого часть тепла уходит вверх, что делает отопительную систему с верхней разводкой недостаточно эффективной.

Поэтому можно попробовать собрать схему с подающей магистралью, проходящей под радиаторами, но это улучшит только внешний вид системы, никак не повлияет на ее недостатки.

Подключение насоса позволяет легко добиться оптимального давления в системе даже при использовании труб минимального диаметра. Максимальный эффект от отопительной системы с разводкой верхнего типа можно получить в двухэтажном частном доме, поскольку естественная циркуляция стимулируется большой разницей в высоте установки котла, находящегося в подвале, и батарей второго этажа.

В очередной раз разогретый теплоноситель будет направляться в расширительный бак, который ставится на чердаке или на втором этаже. Откуда по наклонной магистрали жидкость начнет поступать в радиаторы.

В этом случае можно даже совместить отвечающую за наличие горячей воды распределительную емкость и расширительный бак. Если в доме будет установлен энергонезависимый котел, получится полностью автономная отопительная система.

Еще один оч

Однотрубная система отопления с принудительной циркуляцией: схема, фото, отзывы

Насколько комфортно проживание в частном доме во многом зависит от качества работы системы отопления. Сегодня есть несколько способов возвести такие конструкции. Самая простая и достаточно эффективная - это так называемая «Ленинградская» - однотрубная система. О том, как смонтировать его своими руками, и пойдет речь далее в статье.

Достоинства и недостатки

К достоинствам данной конструкции, как однотрубной системы отопления с принудительной циркуляцией, следует отнести прежде всего простоту монтажа, стоимость и не слишком большую стоимость. Недостатком таких конструкций является не особо высокий КПД при использовании в зданиях большой площади, а также неравномерный нагрев радиаторов на разных этажах.

Какие бывают типы

В частных домах обычно можно увидеть только два типа конструкций, например, однотрубную систему отопления с принудительной циркуляцией закрытого типа:

  • Вертикальная. В этом случае теплоноситель из первого котла поднимается на верхний этаж. Вот он перебирает все радиаторы.Затем вода или антифриз уходит на нижний этаж, после чего цикл повторяется. Потом в стояке теплоноситель стекает еще ниже и т.д.
  • Горизонтально. Такие однотрубные системы устанавливают в одноэтажных домах. В этом случае теплоноситель просто последовательно проходит через все радиаторы дома, а по обратной трубе возвращается в котел.

Проект «Центр»

Это однотрубная система отопления с принудительной циркуляцией следующих элементов:

  • Отопительный котел.Может работать на газе, твердом или жидком топливе, а также от сети. В загородных домах обычно используют первую форму. Преимущество этого оборудования в первую очередь - экономичность. Электрокотел дешевле, однако за его работу придется заплатить гораздо больше. Модели, работающие на жидком или твердом топливе, обычно устанавливают в тех местах, где нет подключения к газопроводам и электрическим сетям.
  • Шоссе. Так же это очень важный элемент данной конструкции, как однотрубная система отопления с принудительной циркуляцией.Диаметр трубы в этом случае может быть меньше естественного движения теплоносителя. Магистраль для такой системы отопления может быть использована сталь, полипропилен, металл или медь.
  • Радиаторы. Батареи в частных домах могут быть стальными, чугунными, алюминиевыми или биметаллическими. Лучше выбрать второй или последний вид. Каждый радиатор необходимо оборудовать краном Маевского.
  • Расширительный бачок. Этот элемент предназначен для снижения давления в трубопроводе при нагреве теплоносителя.При расширении воды «ненужная» часть просто входит в эту емкость.
  • Циркуляционный насос. Иногда теплоноситель в системе отопления циркулирует естественным образом - за счет разницы температур в прямом и обратном трубопроводе. Но в наши дни домовладельцы предпочитают использовать варианты с принудительной циркуляцией. В этом случае движение теплоносителя является результатом работы насоса. При его использовании можно устанавливать трубки гораздо меньшего диаметра, что часто позволяет сэкономить определенную сумму.К недостаткам систем с принудительной циркуляцией относится только их зависимость от электроэнергии. Однако при его отключении конструкция может быть переведена в естественный режим. Кроме того, вы всегда можете использовать портативный генератор.
  • Клапаны. Кроме того, конструкция таких систем состоит из различных кранов, кранов, вентилей и термочисток.

Сделайте проект

При проектировании данной схемы, как однотрубной системы отопления с принудительной циркуляцией, учитывались следующие факторы:

Рекомендуется

Наиболее эффективные методы проращивания семян

Несмотря на то, что метод рассады в овощеводстве - процесс очень трудоемкий, его использует большинство садоводов. Посадка семян в открытый грунт - простой и удобный метод, но эффективен только в определенных климатических зонах. I ...

Светоотражающая краска. Сфера применения

Когда машины начали заполнять дороги, их популярность начала набирать светоотражающая краска. Благодаря этой краске как водителям, так и пешеходам становится намного легче избегать аварий в темноте. Назначение краски Светоотражающая краска - лакокрасочный материал, ...

  • Емкость котла. Расчет этого показателя обычно поручают специалистам.Дело в том, что при выборе наиболее подходящего оборудования в этом случае следует учитывать очень большое количество различных факторов. Примерно такой же расчет выполняется из предположения, что для обогрева на 10 м 2 требуется 1 кВт энергоблока.
  • Кол-во радиаторов. Этот показатель также может зависеть от разных факторов. Удельная мощность одной секции аккумулятора указана в ее паспорте. На 1 м 2 площади требуется 100 кВт.
  • Расположение и материал изготовления труб.
  • Циркуляционный насос силовой. Первый показатель для воды определяется по формуле:
    Qpu = Qn: 1,163 x Dt [m 3 / HR]
    где Qn - количество потребляемого тепла в киловаттах
    , а Dt - разница температур в обратном и подающем трубопроводы.
  • Объем расширительного бачка. Его также можно рассчитать самостоятельно. Сделайте это по формуле:
    V = C ex: (1 - P O / Pmax) xk
    Где e - коэффициент расширения воды,
    - объем жидкости в системе в литрах
    R 0 - начальное давление воздуха в баке
    P Max - предельное давление в системе отопления (
    - коэффициент заполнения емкости).
    Последний индекс и предельное давление определяются по специальным таблицам.

Котельная установка

A Котел в данной конструкции, как однотрубная система отопления с принудительной циркуляцией, устанавливается ниже места расположения магистрали и радиаторов. Чаще всего его размещают в подвальном помещении. Для установки данного устройства на ровной поверхности. Встречались в продаже и подвесные модели. Первым делом крепится и выводится на улицу дымоход. Подключение к газопроводу доверяют только специалистам.Самостоятельно сделать по стандартам не получится.

Шины

Продолжить монтаж таких конструкций, как однотрубная система отопления с принудительной циркуляцией по схеме, представленной выше, установка аккумуляторных батарей. Радиаторы обычно вешают под окна. Предварительно на стене планировка ширины и длины радиатора. Далее прикручиваем скобы. Вешали и батарею. Он должен располагаться так, чтобы его нижний край не доходил до пола не менее 10 см. Такое же расстояние должно оставаться между верхним краем и подоконником.Расстояние до стены - 5 см.

Трубопровод

На следующем этапе к стенам крепятся магистраль и стояки. Приточный патрубок должен располагаться над спиной. Крепление к стене выполнено кронштейнами. Между трубками соединяются фитинги. Не рекомендуется делать на основной линии слишком много коленей. Это снизит скорость движения теплоносителя, а следовательно, и качество всей конструкции.

Однотрубная система отопления с принудительной циркуляцией «Ленинград»: подключение радиаторов

После того, как будет проведена трасса, приступить к подключению радиаторов.Обычно это используется по диагонали и внизу диаграммы. В первом случае подача теплоносителя происходит через одну из верхних патрубков радиатора. Вывод - через дно с противоположной стороны. Во втором - обе трубы соединяются снизу. Установка производится на байпасе. В будущем это позволит регулировать температуру воздуха в помещении, выборочно отключая радиаторы. Кроме того, в связи с этим существует возможность ремонта или замены аккумуляторов без прерывания работы всей системы.

Добавить другие позиции

Расширительный бак монтируется на подающей трубе рядом с котлом. Насос установлен в обратном трубопроводе. Дело в том, что горячая вода прямо по магистралям может повредить элементы ее конструкции. Перевести насос на байпас, оборудованный тремя кранами. Перед ним установлен фильтр для охлаждающей жидкости. Этот элемент конструкции предотвращает попадание в устройство накипи или шлама. Предохранительный клапан можно установить в любом месте багажника. В этом случае важна простота использования.В самой нижней точке трубопровода устанавливается сливной кран.

На завершающем этапе подводящая и обратная магистрали присоединяются к соответствующим трубам котла.

Результатом всех этих действий должна стать очень эффективная однотрубная система отопления с принудительной циркуляцией. Фото подобных конструкций вы можете увидеть ниже.

Залить охлаждающую жидкость

После сборки системы произвести пробный пуск. Вода закачивается в мастер ...

Двухтрубное отопление частных домов: схема, принцип работы

В нашей статье мы поговорим о двухтрубной системе отопления в частных домах.От этого инженерного проекта будет зависеть, насколько хорошо он будет находиться в помещении. Комфорт - самое главное, чего нужно добиться при строительстве дома. Также включены такие коммуникации, как электричество, вода, канализация и даже доступ в Интернет. Они обязательно должны присутствовать в современном доме, ведь жить без них довольно сложно.

Система отопления

В многоквартирных домах отопление централизованное. Это дает жильцам преимущество - не нужно думать об отоплении в течение всего времени холодов.Конечно, могут быть неудобства как в начале отопительного периода (когда еще жарко), так и после него (при морозах на улице). Но при строительстве в городе придется прибегать к самонагревательной системе. В нашей статье мы рассмотрим, какая система отопления лучше - однотрубная или двухтрубная. Он может быть построен по любой схеме. Также рассмотрим все их характеристики, достоинства и недостатки.

Популярность обеих систем достаточно высока, активно их используют даже опытные разработчики.Но у каждого есть свои плюсы и минусы, о них поговорим дальше. Конструкция систем следующая:

  1. Отопительный котел. Оформить его может абсолютно любой. Также можно использовать любой вид топлива - от соломы до газа или керосина.
  2. Насос для циркуляции рабочей жидкости. С ним идет протяжка теплоносителя от котла до самых дальних углов ствола.

Конструкция двухтрубной системы наиболее эффективна и экономична. Также стоит учесть наличие различных автоматов котлов, клапанов и других узлов, помогающих тщательно контролировать все процессы в системе.

Рекомендуется

Наиболее эффективные методы проращивания семян

Несмотря на то, что метод рассады в овощеводстве - процесс очень трудоемкий, его использует большинство садоводов. Посадка семян в открытый грунт - простой и удобный метод, но эффективен только в определенных климатических зонах. I ...

Светоотражающая краска. Сфера применения

Когда машины начали заполнять дороги, их популярность начала набирать светоотражающая краска. Благодаря этой краске как водителям, так и пешеходам становится намного легче избегать аварий в темноте. Назначение краски Светоотражающая краска - материал краски, который ...

Однотрубная система

Некоторые строители все еще сомневаются, какая система лучше. Если обратить внимание на практику, то можно увидеть, что многое зависит от того, какой дизайн дома. Например, если в доме нет подвала и только один этаж, то лучший вариант - установка однотрубной системы. К тому же денег на строительство уйдет не очень много.

По этой системе труба от котла к радиаторам. Охлаждающая жидкость закачивается под давлением через насос. Нагретая вода проходит через все батареи. Но в этом случае есть одна мелочь - те радиаторы, которые находятся рядом с котлом, будут нагреваться сильнее, чем те, которые расположены в этом месте. Поэтому однотрубную систему лучше всего устанавливать в небольших домах.

Горизонтальный

При производстве двухтрубной системы вы гарантируете, что все батареи будут прогреваться одинаково. Это немного другой результат. К радиатору подходит отдельная труба, по которой перекачивается вода. Так называемые возвратные трубы позволяют собирать охлажденную жидкость и направлять ее в котел для повторного нагрева. Большинство таких конструкций систем отопления используются при строительстве многоэтажных домов.

Есть два типа систем:

  1. с вертикальной компоновкой.
  2. С горизонтальной компоновкой.

Горизонталь обычно используется, когда крыша дома плоская и имеет подвал.Вертикальная планировка идеально подходит для строительства домов с благоустроенной мансардой. В этом случае там устанавливается все отопительное оборудование.

Схема подключения двухтрубных систем

При изготовлении двухтрубной системы гарантируется, что все радиаторы будут нагреваться одинаково. Это очень важно, так как значительно повышает комфорт внутри.

Можно выделить такую ​​схему двухтрубной разводки систем отопления:

  1. Подключение коллектора. Радиаторы идут по две трубы от коллектора.
  2. Параллельное подключение радиаторов.

Последний вид подключения хорош тем, что дает возможность регулировать температуру в каждой батарее. Но есть недостаток - много труб с изолирующим оборудованием. Но главный недостаток - сложные и дорогостоящие монтажные работы.

Как установка?

Конечно, при изготовлении системы необходимо проводить разделение на определенных этапах.Сначала устанавливаем бойлер. Вынести его в отдельную комнату. Часто для этого обустраивают подвал. Если вы используете естественную циркуляцию, котел необходимо устанавливать ниже труб и радиаторов. После установки котла произвести его соединение с расширительным бачком. Устанавливается максимально высоко - на чердаке или на потолке.

Если в системе есть насос, установку резервуара можно производить где угодно, лишь бы он находился над полом. Но если циркуляция естественная, коллектор нужно ставить чуть ниже емкости.После этого необходимо провести к каждому радиатору от коллектора «горячую» трубу. Похоже на mount и return. Переверните трубу, чтобы собрать в единый контур, он подключен к котлу.

Однозначно нужно приваривать к уравнительному бачку еще одну трубу - ее нужно делать сверху. Он предназначен для слива лишней воды. При закипании жидкость выталкивается из радиаторов в двухтрубную систему отопления и в бак. Когда охлаждающая вода снова поступает в систему.

Виды двухтрубной системы

Как видно из названия, двухтрубная система имеет две трубки, по которым протекает рабочая жидкость.При охлаждении вода в радиаторе не поступает сразу в другой, а возвращается в котел для нагрева. В результате на всех вводах в нагреватели температура будет одинаковой.

Монтаж можно осуществить одним из следующих способов:

  1. Горизонтально - неплохой выбор, если площадь дома не очень большая. Но обязательно установите насосы, они исключают возникновение заторов.
  2. Вертикальный - идеально подходит для больших домов в несколько этажей.Но использовать насос тоже необходимо, потому что КПД системы в этом случае намного выше.

Разделение конструкций

По направлению потока теплоносителя можно разделить на следующие типы:

  1. Двухтрубный патрубок схемы - направление движения воды в горячем и холодном контурах различно. Очень похоже на эту конструкцию на одной трубе, но все батареи подключены параллельно. Стоит отметить невысокую стоимость данной конструкции.
  2. Прямой поток Вода движется в одном направлении в обоих контурах. Такие схемы хороши тем, что в них нет давления.

Преимущества

С помощью любых двухтрубных систем отопления можно быстро и достаточно эффективно произвести распределение тепла по помещению, независимо от того, насколько далеко оно находится от котла. Таким образом при любой температуре охлаждающей жидкости постоянна и стабильна. Это довольно удобно, особенно в тех случаях, когда речь идет о домах в два-три этажа.

Можно ли регулировать температуру?

Современная система двухтрубного типа довольно проста, работает по тому же принципу. Используйте одну трубку, называемую коллектором. Охлаждающая жидкость подается на радиаторы индивидуально. Для забора отработанного теплоносителя, температура которого достаточно низкая, используйте трубу, которая называется обратной. Он всегда присутствует в такой системе. Без подключения двухтрубной системы отопления обойтись просто невозможно.

Использование такой системы по всему дому с одинаковой температурой.Однако при необходимости хозяева могут отрегулировать уровень нагрева. Для каждой комнаты устанавливают отдельные регуляторы, а также меняют степень обогрева помещения.

Основные компоненты двухтрубной системы

В системе есть две основные группы нагревателей:

  1. Основные блоки, которые включают радиаторы, термочиститель, регуляторы давления, воздухоотводчик, запорные клапаны. Эти устройства могут быть различной конструкции, все зависит от того, в каком помещении они используются. Все эти компоненты доступны в двухтрубной системе отопления двухэтажного дома и одноэтажного.
  2. A Устройство для регулировки температуры. В конструкцию двухтрубной системы включены устройства, помогающие контролировать температуру. Например, наиболее популярными можно назвать термостаты, головки блока цилиндров, клапаны, сервоприводы.

Следует отметить, что в конструкции двухтрубной системы отопления много различного оборудования. С одной стороны, это существенное преимущество, так как есть возможность повысить эффективность системы. Но есть недостаток - надежность системы зависит от качества ее худшего компонента.

Как произвести гидравлический расчет отопления?

Перед реализацией проекта необходимо создать схему, в которой нужно учесть все аспекты этой системы. Проверил гидравлический расчет, он определен:

  1. Расчетный расход воды в различных точках трассы, а также потери напора.
  2. Оптимальные размеры труб на разных участках. Это необходимо, чтобы при использовании минимального сечения добиться оптимальной скорости циркуляции воды.
  3. Метод работы арматуры для регулировки. Это сделано для того, чтобы сбалансировать систему при работе в разных режимах.

Расчет отопления

Следует отметить, что сначала нужно подобрать некоторые системы, и только после этого реализовать их гидравлические нарастания. Именно в этих проектах указывается расположение радиаторов отопления и их типовые размеры, рассчитывается тепловой баланс в помещении, конфигурация конструкции. Также учитывает отдельные области, главное кольцо циркуляции, размеры труб, тип, местоположение управления и shutofffittings.Если хотите сэкономить, можно сделать двухтрубную систему отопления из полипропилена. Но это обязательно учтено в дизайне.

Как правило, проводить расчеты такими способами:

  1. Открывает мониторинг потери давления теплоносителя, учитывает местные сопротивления, имеет клапаны и различное оборудование. Отдельно идет осмотр отдельных частей и системы в целом. Затем необходимо рассчитать оптимальное распределение жидкости в зависимости от тепловых нагрузок и потерь давления.
  2. Обязательно учитывайте параметры проводимости и сопротивления. На выходе нужно получить максимально точные данные, например, сколько тепла потратит вода на определенных участках. При наличии индикаторов температуры можно вносить существенные изменения в распределение потоков жидкости. Этот метод больше подходит для расчета систем, в которых установлены циркуляционные насосы.

Порядок выполнения монтажных работ

При проектировании необходимо учитывать, какой диаметр двухтрубной системы отопления будет использоваться.Вне зависимости от того, в каком доме вы устанавливаете систему, перечень работ будет следующим:

  1. Установка радиаторов отопления. Устанавливают комплектующие, арматуру, клапаны Маевского, трубки. Сохраните их для обозначенных областей.
  2. Если система полностью автономная, необходимо провести установку отопительного котла. Его можно установить или повесить, обязательно подключив к дымоходу. Конечно, для электрических устройств это не нужно.
  3. Построить распределительную площадку с коллектором, если в доме одна проектная двухтрубная система отопления.
  4. Запуск трубопровода. Желательно размещать их в полостях каркаса, а также можно обкатывать стены или пол. Главное - сделать так, чтобы их не видели. Учтите, что трубы, расположенные в цементе, нужно изолировать пеноматериалами. В конце каждого прямого участка всегда происходит свободное тепловое расширение.
  5. Монтаж регулирующей арматуры, насосов и расширительного бачка.
  6. Наконец привязал горшок, он соединил шкаф и радиаторы.
  7. Целостность должна быть проверена на всех без исключения соединениях.Обязательно при монтаже контролируется надежность всех компонентов. Затем необходимо проверить систему отопления под давлением. Это достигается с помощью испытательного давления, которое значительно превышает минимальный уровень.
  8. Заполняет систему жидкостью от всех нагревательных устройств, необходимых для сброса воздуха.
  9. Регулирующее устройство, которое расположено на радиаторе, позволяет системе балансировки добиться наиболее оптимального распределения охлаждающей жидкости по всем устройствам.

Такой способ монтажа двухтрубной системы отопления в частном доме.Но делать это с вами - решать вам. Ведь при небольшой площади постройки все довольно просто - труба.

Производство пара, инструменты для монтажа трубопроводов, практика монтажа трубопроводов, системы трубопроводов парового отопления, вытяжные и вакуумные системы, системы водяного отопления, аппараты горячего водоснабжения, центральное отопление в международных заочных школах

  • Домой
  • Мои книги
  • Обзор ▾
    • Рекомендации
    • Награды Choice
    • Жанры
    • Подарки
    • Новые выпуски
    • Списки
    • Изучите
    • Новости и интервью

  • Новости и интервью

    Жанры 9000 Искусство
  • Бизнес
  • Детский
  • Христиан
  • Классика
  • Комиксы
  • Поваренные книги
  • Электронные книги
  • Фэнтези
  • Художественная литература
  • Графические романы
  • Историческая фантастика
  • История
  • Музыка Ужасы
  • Тайна
  • Документальная литература
  • Поэзия
  • Психология
  • Романтика
  • Наука
  • Научная фантастика
  • Самопомощь
  • Спорт
  • Триллер
  • Путешествия
  • Молодые люди
  • Другие жанры 017
  • Сообщество ▾
    • Группы
    • Обсуждения
    • Цитаты
    • Спросите автора
  • Войти
  • Присоединиться

Система водяного отопления - Процедура проектирования

Проектирование системы водяного отопления Вы можете выполнить следующую процедуру:

  1. Рассчитать теплопотери в помещениях
  2. Рассчитать мощность котла
  3. Выбрать нагревательные элементы
  4. Выбрать тип, размер и режим работы циркуляционного насоса
  5. Составить схему труб и рассчитать размеры труб
  6. Расчет расширительного бака
  7. Расчет предохранительных клапанов

1.Расчет потерь тепла

Рассчитайте потери тепла при передаче через стены, окна, двери, потолки, полы и т. Д. Кроме того, необходимо рассчитать потери тепла, вызванные вентиляцией и проникновением наружного воздуха.

2. Мощность котла

Мощность котла может быть выражена как

B = H (1 + x) (1)

, где

B = мощность котла (кВт)

H = общие тепловые потери (кВт)

x = запас на нагрев - обычно используются значения в диапазоне 0.От 1 до 0,2

Подходящий котел необходимо выбрать из производственной документации.

3. Выбор комнатных обогревателей

Номинальные характеристики радиаторов и комнатных обогревателей можно рассчитать как

R = H (1 + x) (2)

, где

R = рейтинг обогреватели в помещении (Вт)

H = потери тепла из помещения (Вт)

x = запас для обогрева помещения - общие значения в диапазоне 0.От 1 до 0,2

Нагреватели с правильными характеристиками должны выбираться из производственной документации.

4. Калибровочные насосы

Производительность циркуляционных насосов можно рассчитать как

Q = H / (h 1 - h 2 ) ρ (3)

где

Q = объем воды (м 3 / с)

H = общие тепловые потери (кВт)

ч 1 = энтальпия потока воды (кДж / кг) (4 .204 кДж / кг. o C при 5 o C, 4,219 кДж / кг. o C при 100 o C )

h 2 = энтальпия возвратной воды (кДж / кг)

ρ = плотность воды на насосе (кг / м 3 ) (1000 кг / м 3 при 5 o C, 958 кг / м 3 при 100 o C)

Для циркуляционных систем низкого давления - LPHW ( 3) можно приблизить к

Q = H / 4.185 (t 1 -t 2 ) (3b)

где

t 1 = температура подачи ( o C)

t 2 = температура возврата ( o C)

Для циркуляционных систем с низким давлением - LPHW напор от 10 до 60 кН / м 2 и сопротивление трению основной трубы от 80 до 250 Н / м 2 на метр труба обычная.

Для насосных циркуляционных систем высокого давления - HPHW напор от 60 до 250 кН / м 2 и сопротивление трению основной трубы от 100 до 300 Н / м 2 на м трубы.


Циркуляционная сила в гравитационной системе может быть рассчитана как

p = hg (ρ 1 - ρ 2 ) (4)

, где

p = давление циркуляции доступный (Н / м 2 )

h = высота между центром котла и центром радиатора (м)

g = ускорение свободного падения = 9.81 (м / с 2 )

ρ 1 = плотность воды при температуре подачи (кг / м 3 )

ρ 2 = плотность воды при температуре обратки (кг / м 3 )

5. Подбор размеров труб

Полная потеря давления в системе трубопроводов горячей воды может быть выражена как

p t = p 1 + p 2 (5)

где

p t = общая потеря давления в системе (Н / м 2 )

p 1 = основная потеря давления из-за трения (Н / м 2 )

p 2 = незначительная потеря давления из-за фитингов (Н / м 2 )

м В качестве альтернативы основная потеря давления из-за трения может быть выражена как

p 1 = il (6)

, где

i = сопротивление трению основной трубы на длину трубы (N / м 2 на метр трубы)

l = длина трубы (м)

Значения сопротивления трению для фактических труб и объемного расхода можно получить из специальных таблиц, составленных для труб или трубок.

Незначительные потери давления из-за фитингов, таких как колена, колена, клапаны и т.п., можно рассчитать как:

p 2 = ξ 1/2 ρ v 2 (7)

или как выражается как "напор"

h потери = ξ v 2 /2 g (7b)

где

ξ = незначительный коэффициент потерь

p убыток = потеря давления (Па (Н / м 2 ), psi (фунт / фут 2 ))

ρ = плотность (кг / м 3 , снарядов / фут 3 )

v = скорость потока (м / с, фут / с)

ч потеря = потеря напора (м, фут)

г = ускорение свободного падения ( 9.81 м / с 2 , 32,17 фут / с 2 )

6. Расширительный бак

При нагревании жидкость расширяется. Расширение воды, нагретой от 7 o C до 100 o C , составляет приблизительно 4% . Чтобы избежать расширения, создающего давление в системе, превышающее расчетное давление, обычно расширяющуюся жидкость направляют в резервуар - открытый или закрытый.

Открытый расширительный бак

Открытый расширительный бак применим только для систем горячего водоснабжения низкого давления - LPHW -.Давление ограничено самым высоким расположением бака.

Объем открытого расширительного бачка должен быть вдвое больше предполагаемого объема расширения в системе. Приведенная ниже формула может быть использована для системы горячего водоснабжения с нагревом от 7 o C до 100 o C (4%):

V t = 2 0,04 V w (8 )

где

V т = объем расширительного бака (м 3 )

V w = объем воды в системе (м 3 )

Закрытый расширительный бак

В закрытом расширительном баке давление в системе частично поддерживается сжатым воздухом.Объем расширительного бака может быть выражен как:

V t = V e p w / (p w - p i ) (8b)

где

V т = объем расширительного бака (м 3 )

V e = объем, на который увеличивается содержание воды (м 3 )

p w = абсолютное давление резервуара при рабочей температуре - рабочая система (кН / м 2 )

p i = абсолютное давление холодного резервуара при наполнении - нерабочая система ( кН / м 2 )

Расширяющийся объем может быть выражен как:

V e = V w i - ρ w ) / ρ w (8c)

где

V w = объем воды в системе (м 3 )

4 i = плотность холодной воды при температуре наполнения (кг / м 3 )

ρ w = плотность воды при рабочей температуре (кг / м 3 )

Рабочее давление системы - p w - должно быть таким, чтобы рабочее давление в наивысшей точке системы соответствовало температуре кипения на 10 o C выше рабочей температуры.

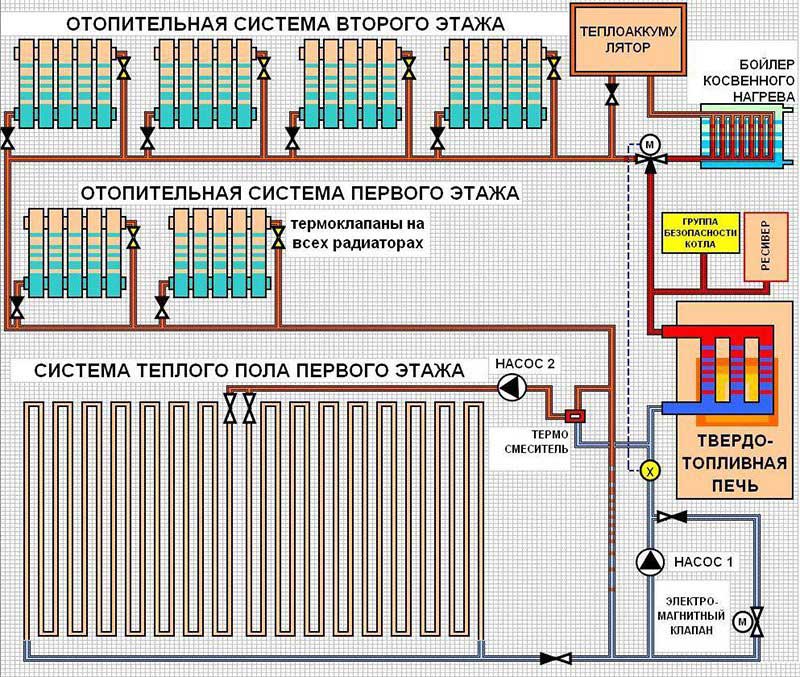

Однотрубная система отопления частного двухэтажного дома схема: Однотрубная система отопления частного дома: как выбрать лучшую схему

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Scroll to top
