Отмостка жилого дома снип: ширина, высота, уклон согласно СНиП

ширина, высота, уклон согласно СНиП

В этой статье кратко изложены общие требования и обоснована необходимость сооружения отмостки для любого здания. Рассмотрены размеры отмосток различных конструкций. Приведены требования СНиП к материалам для изготовления отмостки, а также, к размерам и уклону отмостки вокруг дома.

Оглавление:

1. Отмостка вокруг дома. Ее необходимость и основные типы
2. Требования СНиП к размерам отмостки в плане и ее толщине
3. Требование СНиП к уклонам отмостки
4. Простые технологии самостоятельной заливки отмостки с созданием уклонов

Отмостка вокруг дома. Ее необходимость и основные типы

Отмостка — это горизонтальная защитная полоса, шириной 1–2 метра, прочная и водоупорная, часто утепленная, которая проходит по периметру всего здания. В обязательном порядке отмостка должна плотно примыкать к наружным вертикальным стенкам фундамента или цоколя и не пропускать воду в зоне контакта. Следует помнить, что эта роль отмостки является главной, а не ее эстетическая ценность.

Идеальная отмостка-тротуар

Отмостка в том или ином виде, также необходима для защиты дома (прежде всего от атмосферных осадков), как его кровля. Требования СНиП 2.02.01–83 однозначны: «…вокруг каждого здания должны быть устроены водонепроницаемые отмостки.»

Различные конструкции отмосток используют самые разнообразные материалы для их сооружения. Общие функциональные требования для всех типов отмостки одинаковы — прочность, гидроизоляция, утепление.

Требования СНиП к размерам отмостки в плане и ее толщине

Ширина отмостки вокруг дома определяется в зависимости от типа просадочности грунта. Все глинистые (лессовые) грунты являются просадочными в различной степени. Определить тип грунта можно в лабораторных условиях. СНиП 2.02.01–83 утверждает два типа грунтов:

«I тип- грунтовые условия, в которых просадка от собственного веса грунта отсутствует или не превышает 5 см; просадка возможна в основном от внешней нагрузки.

II тип- грунтовые условия, в которых, помимо просадки грунтов от внешней нагрузки, возможна их просадка от собственного веса и величина ее превышает 5 см. »

Этот же документ определяет ширину отмостки по госту. Для грунтов первого типа она не должна быть меньше 1.5 м, а для грунтов второго типа, ширина отмостки не должна быть менее 2 м.

При строительстве на просадочных грунтах нужно принять все меры для прохождения фундаментом просадочного слоя, плюс, применение специальных строительных технологий.

При нормально несущих грунтах нормативные документы определяют минимальную ширину отмостки в 0.8–1.0 м. При этом, ее ширина в обязательном порядке должна превышать вылет крыши над стенами на 20–30 см.

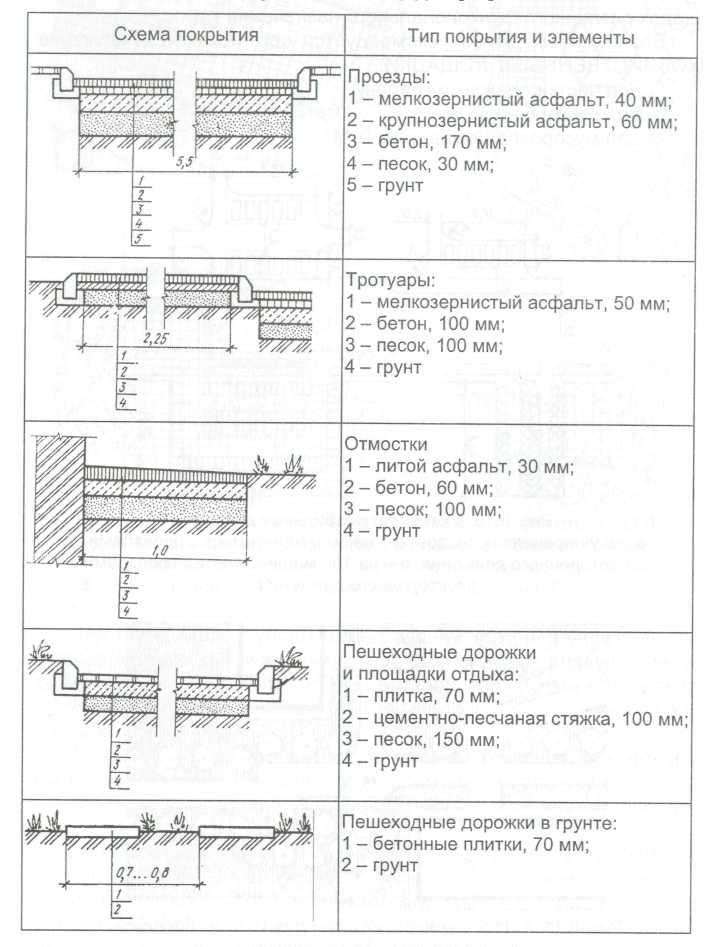

Толщина (высота) отмостки в меньшей степени нормируется СНиПом. Согласно нормативным документам, после выборки почвенно-растительного слоя по всей ширине отмостки, устраивается и трамбуется основание из глины, песка или щебня, толщиной не менее 15 см. Далее производится укладка гидро- и теплоизоляционных слоев.

Высота отмостки вокруг дома (отметка верхний защитного слоя на внешнем краю отмостки) должна возвышаться над «0» отметкой не менее чем на 5 см.

Если отмостка по плану будет являться пешеходной, то требования к ней со стороны нормативных документов увеличиваются, по ширине и прочности.

Требование СНиП к уклонам отмостки

Уклон отмостки здания, согласно СНиП должен быть не менее 10 промилле в сторону от здания. Эта означает, что уклон на 1 м отмостки должен быть размером не менее 1 см. Обычно уклон отмостки выполняют в 2–3 см на 1 метр ширины отмостки. Максимальная величина уклона, согласно СНиП, не должна превышать 10 см на 1 м ширины отмостки. Слишком крутой уклон отмостки вызовет разгон потоков воды и постепенное разрушение внешнего края отмостки, на границе с грунтом.

В некоторых случаях на внешней границе отмостки сооружают водоприемные желоба, которым задается продольный уклон. По этим желобам дождевые воды уходят от здания на значительное расстояние.

Простые технологии самостоятельной заливки отмостки с созданием уклонов

Залить отмостку с уклоном можно несколькими способами. Самый простой способ — это сооружение и заливка горизонтальной отмостки. После сооружения котлована для отмостки, отсыпается и трамбуется выравнивающий слой. Затем производится монтаж гидроизоляции примыкания и всей отмостки, настил или укладка утеплителя. Далее, укладывается арматурная сетка и выполняется заливка основного (80%) слоя бетона. Бетон при разравнивании и трамбовке сам ляжет горизонтально по всему периметру дома. После твердения основного слоя, можно произвести разметку поперечного уклона с помощью специальных реек прибиваемых к опалубке.

Укладка бетона по секциям

Оставшаяся часть бетона делается более густой и выкладывается по секциям отмостки с разравниванием по рейкам.

Можно сделать уклон отмостки вокруг дома другим способом — задать его при отсыпке и трамбовке самого первого выравнивающего слоя. Ближе к стенам фундамента (цоколя) нужно насыпать больше материала.

Монтаж водостоков и формирование уклона отмостки на выравнивающем слое из щебня

Уклон лучше всего контролировать с помощью нивелира или уровня. После монтажа гидроизоляционного и теплоизоляционного слоев, уклон отмостки здания будет сохранен. Заливку необходимо производить ровным слоем по толщине. При твердении бетона необходимо сделать чистовую обработку поверхности правилом и проконтролировать получившийся поперечный уклон.

Заливка отмостки с заранее созданным уклоном

СНиП регламентирует качество бетона для сооружения отмостки. По морозостойкости для этих работ применяется автодорожный бетон. При этом марка бетона для устройства отмостки не должна быть ниже М 200.

Выводы

Изложены общие требования СНиП по необходимости сооружения отмостки для любого дома. Кратко рассмотрены размеры отмосток согласно СНиП для различных подстилающих грунтов. Даны основные требования СНиП к материалам для изготовления отмостки и уклону отмостки вокруг дома. Приведены рекомендации по заливке отмостки с созданием уклонов.

Ширина отмостки по СНиП | Фундамент для Дома

После того как дом построен, необходимо обустроить территорию возле здания. Помимо внешней красоты, необходимо подумать о качественном стоке осадков и удобной дорожке для перемещения вдоль дома. С этими задачами прекрасно справится отмостка.

Для того чтобы качественно выполнить работы самостоятельно или нанять специалистов необходимо знать строительные нормы и правила, где указаны стандарты ширины отмостки жилого дома, угол наклона и другие показатели, благодаря которым дорожка возле дома будет долговечной и функциональной. Ведь зная эти данные, вы можете проконтролировать процесс кладки отмостки.

Как правильно выполнить отмостку

В строительном бизнесе одним из основных факторов выполнения качественных работ является опыт. Чтобы правильно выполнить отмостку, необходимо обязательно соблюдать СНиП из раздела «Благоустройство территорий», которые легко можно найти в интернете.

Там вы узнаете, какая должна быть ширина отмостки согласно нормам СНиП и другие необходимые данные для укладки дорожки вокруг дома.

Для начала вы должны понимать, что отмостка выполняется двумя слоями:

• Подложный;
• Покрывающий.

Подложка является основой для выбранного покрытия. Верхний слой делается из бетона, плитки или асфальта. Каким же должна быть толщина, высота и ширина отмостки жилого дома для лучшей функциональности? Кроме этих официальных стандартов, необходимо знать нюансы строительства, которые мы приведем ниже:

• Данные работы необходимо проводить после окончания облицовки стен;
• Ширина отмостки зависит от грунта, где расположено здание и от карнизных свесов. Размеры отмостки вокруг дома колеблются от полуметра и выше.
• Нижний слой состоит из глины, щебня или песка и не должен превышать высоту в 20 см;
• Покрытие необходимо выбирать водонепроницаемое и устойчивое во время размытия.
  Этот слой чаще всего равен 10 см;
• Необходимо обязательно сделать уклон;
• Между нижним и верхним слоем для утепления можно положить специальный материал.

Расчеты ширины отмостки частного дома, угла наклона, высоты каждого слоя и планирование немаловажны, поэтому к выбору покрытия необходимо подойти серьезно и основательно.

Правильная ширина отмостки и другие необходимые показатели

Если отмостка выполнена правильно, вы можете наблюдать дорожку по периметру здания с наклоном от стены к почве приусадебного участка. Благодаря ей будет отводиться вода, и предотвращаться деформацию фундамента, который в дальнейшем дает разрушение стен здания. Если сделать качественную отмостку, можно не переживать по поводу сырости в доме и ремонта фундамента.

Укладка происходит по всему периметру наружных стен дома, ширина отмостки по СНиП должна быть от 60 до 80 см, угол уклона равен 3-10 градусов. Насколько будут уходить осадки, зависит от ширины отмостки.

Нужно знать, что ширина отмостки по ГОСТу должна быть больше ширины карниза на более чем 20 см. Если грунт легкосжимаемый, тогда минимальную ширину отмостки согласно СНиП вокруг здания необходимо делать шириной от 1 метра.

Укладывая отмостку, нужно обязательно следить, чтобы было очень плотное прилегание к цоколю. Если будет малейшая щель, вода протечет и впитается в фундамент дома. Желательно утеплять отмостку, для того чтобы снизить промерзание грунта. Утепляя, конечно, ширина отмостки увеличится, но вы обеспечите защиту от перепадов температур и предотвратите вспучивание грунта возле дома.

Важные нормы СНиП отмостки вокруг дома

Всегда и везде опытные строители говорят, что необходимо в обязательном порядке соблюдать нормы и правили при возведении отмостки. С их помощью можно верно рассчитать длину, глубину и ширину отмостки по СНиП. Не обязательно знать все пункты на память, но желательно в общих чертах владеть данной информацией. Ведь именно тогда вы сможете сделать правильную ширину отмостки согласно нормам ГОСТа, под верным наклоном, что облегчит вашу жизнь в доме.

Для сооружения дорожки по периметру здания, нужно учесть некоторые нюансы. Возводится отмостка при помощи специального профиля. Минимальная ширина отмостки должна быть 60 см. Щебень используется для нижних слоев фракции 70-120 мм, для верхних 40-79 мм. Экономить средства не стоит, так как отмостка должна выполнять свои функции.

Если вы, преследуя цель экономии, купите меньше строительных материалов, тогда ширина отмостки будет не по ГОСТу, и вода будет стекать в грунт, что приведет к негативным последствиям эксплуатации помещения.

Поэтому правила и нормы в строительном бизнесе необходимо не нарушать, а соблюдать. Теперь вы знаете, какая должна быть ширина отмостки, а значит, сможете правильно выполнить работы по укладке и обеспечите в своем доме комфортное пребывание всей семьи.
