Подключение домофона схема: вариант с электромагнитным, электромеханическим замком или без него

виды, схемы подключения инструкция по установке

Домофон – это удобная и полезная система безопасности. Он дает возможность контролировать доступ к дому/подъезду. Его устанавливают не только в частном секторе и многоквартирных домах, но и производственных и административных зданиях. Для того чтобы его эксплуатация была эффективной нужно правильно выбрать вид устройства и провести грамотный монтаж.

Устройство домофона

В конструкцию домофона входит:

• Абонентское устройство. Его размещают прямо в холле или квартире. Выглядит как монитор или телефонная трубка. Оно дает возможность отвечать на вызов, следить за визитерами и открывать дистанционно замок. Трубки обязательно включают в себя микрофон, дисплей, динамики и кнопки управления.
• Панель вызова. Ее устанавливают на крыльце или входе, двери подъезда либо около калитки. На ней находится микрофон, динамик, считыватель и кнопки вызова. Если домофон с видео, то и присутствует встроенная камера.
• Замок. Он бывает электромеханический и электромагнитный. Открывается с помощью идентификатора или дистанционно.
• Идентификатор. Это электронный ключ, брелок, магнитная карта или что-то другое. На устройстве есть код доступа. Для того чтобы открыть дверь к считывателю прикладывают идентификатор.
• Провод. Он соединяет абонентские устройства и панель вызова. Ряд моделей работают через Wi-Fi.
• Вспомогательные элементы. Это блоки питания, коммутаторы, элементы крепежа, кнопки выхода и так далее.

Усовершенствованные домофоны включают в себя подсветку, камеры наблюдения, датчики движения.

Типы домофонов

Классификация домофонов бывает разной. Ниже мы подробно расскажем о различиях в видах системы безопасности.

Тип панелей

Одно из главных устройств домофона – это панель вызова. Ее обычно устанавливают с наружной стороны, хотя есть и внутренние варианты. Они отличаются по предназначению.

Есть несколько важных требований, которым должно соответствовать устройство:

• устойчивость к коррозии – корпус обычно делают из металлического защищенного сплава либо высокопрочного пластика;
• стойкость к механическим воздействиям;
• устойчивость к влажности и резким температурным перепадам;
• герметичность – корпус не должен пропускать влагу, пыль, дым, грязь и так далее.

Существуют антивандальные панели. Их устанавливают в стену. Они заделаны в металл и оснащены механическим управлением. Камера защищена толстым ударопрочным стеклом.

Внутренние устройства не так устойчивы к воздействиям разного рода, но они стоят дешевле. Функционал у любых видов одинаков. Устройства при необходимости оборудуют инфракрасной/стандартной подсветкой, индикацией и датчиками.

Вид передаваемого сигнала

Есть два вида:

Аудио

Они обеспечивают 2-стороннюю голосовую связь с посетителем. Аудио приборы имеют невысокую цену, но не обеспечивают 100% безопасность. Визитера видно не будет, однако эти модели оптимальны для многоквартирных домов.

Видео

Такой тип предполагает наличие встроенной камеры во внешнем блоке. Устройство передает как голос, так и картинку. Такие приборы имеют разные функции, поскольку их конструкция дает возможность усовершенствования без значительных трат. Обычно домофон оснащен записывающим устройством, инфракрасными фильтрами для хорошей видимости в темноте, датчиками движения.

Видеодомофоны имеют 2 способа передачи сигнала:

Цифровой

Панель подсоединяют к многожильному кабелю. Идентификация пользователей происходит посредством кодов. Этот тип дает возможность обслуживать много абонентов и подключать новых в любое время.

Координатный

Трубки подсоединяют с помощью пары проводов к панели вызова. Это затратная технология, поэтому используется для максимум 20 пользователей.

Есть беспроводные видео приборы. Для внешнего и внутреннего модуля используется Wi-Fi либо интернет. Эта простая в установке и настройке система с богатым функционалом. Но при нестабильном интернет соединении ее плюсы исчезают. Беспроводная модель сильно зависит от погодных условий и дистанции между модулями.

Количество абонентов

Есть следующие виды, которые отличаются по количеству абонентов:

• Многоабонентный. Предназначен для производств и жилых многоквартирных домов. К домофону подключают 2-1000 абонентов.
• Персональный. Используется для одного дома.

Самые популярные модели – на 2-10 абонентов. Они могут обслужить маленький офис, подъезд и лестничную площадку.

Виды замков

В схеме подключения такой системы безопасности используется замок. Механический не применяется, поскольку устройство отключает замок идентификатором либо удаленно. Есть 2 варианта.

Электромеханический

Эта модель состоит из замка и электрической схемы. Запор открывают с помощью электрического тока и стандартным ключом. Часто используется в коттеджах. Простые в установке и недорогие. Есть 2 типа таких замков.

Врезной

Его устанавливают в дверное полотно и открывают импульсом/ключом. Нет кнопок открытия. Отличается высокой водоустойчивостью.

Накладной

Его устанавливают с внутренней части калитки/двери. Комплектация включает в себя ответную часть и личинку с ключами. На замке присутствует кнопка, с помощью которой можно открыть дверь.

Электрический ток для электромеханического замка нужен только, когда необходимо открыть дверь с контроллера/домофона. При отсутствии тока дверь запирают кнопкой/ключами. При отключении тока происходит автоматическое запирание створки.

Электромагнитный

Это магнит, притягивающий створку, не позволяя ей открыться. Он подходит для тяжелых створок. Для замка применяют магниты с усилием удержания от 500 кг. Такой прибор не открыть отмычкой. Нет ключа и личинки. Он работает только при наличии тока. Если его нет, то магнит не может удержать створку. Дверь остается открытой. Специалисты советуют использовать электромагнитный замок вместе с электромеханическим, так как второй будет блокировать дверь при отсутствии электричества.

Основные схемы подключения домофонов

Для начала выбирают из имеющихся оптимальную схему. В многоквартирном доме схема сложнее, чем в частном.

В многоквартирном доме

Схема подсоединения зависит от вида домофона – координатного или цифрового. Подъездный прибор устанавливают специалисты, делая разводку по этажам. Они же подсоединяют индивидуальные домофоны.

Цифровой домофон

Это дорогостоящий прибор, который пользуется меньшей популярностью в сравнении с аналоговыми видами. Он дает возможность одновременно обслуживать не больше 255 абонентов.

Двухжильный кабель проводят по стояку подъезда. К нему идут квартирные домофоны. Программирование номера квартиры осуществляется с помощью микросхемы внутри трубки. На нее устанавливают джамперы либо перемычки, которые и кодируют номер. Код квартиры соответствует замкнутым перемычкам на цифровой панели. Обязательно четко соблюдают полярность.

К примеру: для подключения домофона перемыкают джамперы, сумма которых соответствует номеру квартиры. Если номер 36, то соединяют перемычки 32, 2, 2.

Иногда домофоны оснащены встроенным блоком сопряжения. При его отсутствии при подключении дополнительно используют модуль сопряжения МСЦ. Он согласовывает работу домофона в подъезде и видео прибора в квартире. Этот блок совместим с моделями разных производителей. Но могут быть и некоторые ограничения.

Процесс подсоединения состоит в подключении к модулю 2 проводов от кабеля видео домофона и подъездного устройства.  Адаптер оснащен выходами для камеры и панели вызова.

Плюс цифрового домофона – богатый набор функций.

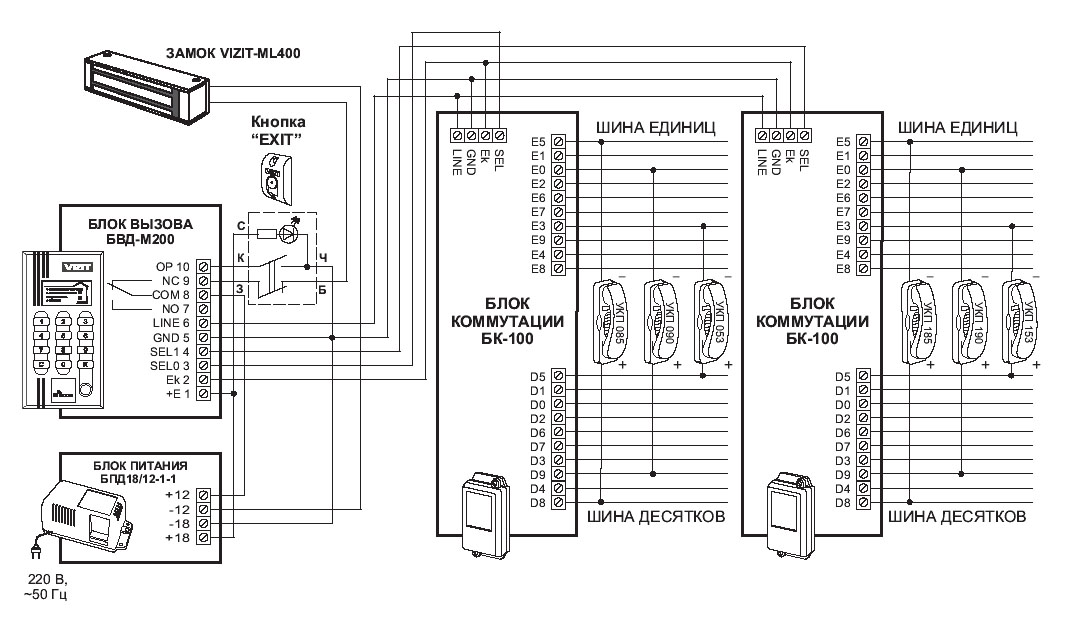

Координатный домофон

Его используют чаще, так как при поломке прибора у одного абонента система у других будет работать. Подсоединение выполняют по схеме, работающей по принципу телефонной автоматической станции. Обязательно присутствует коммутатор. Для подключения к нему используют 2 шины: на первой контакты соответствуют единицам (Е0…Е9), на второй – десяткам (D0…D9). К примеру, для подключения квартиры №54, нужно минусовой провод подсоединить к клемме E4, а плюсовой – к D5.

Когда номер квартиры выше 80, делают перепрограммирование и смещение номеров. Для подсоединения домофона надо знать число смещения.

Для подключения координатного домофона используют модуль сопряжения МСК. Его подключение аналогично МСЦ. Здесь тоже нужно придерживаться полярности, иначе прибор не будет нормально работать.

Для подъезда с малым количеством квартир оптимален аналоговый домофон с встроенным коммутатором. Можно сразу подключать квартиры к вызывной панели, что существенно облегчает установку трубок.

Плюс такой системы – пользовательские трубки разных фирм взаимозаменяемы.

Беспроводной домофон

В этом случае кабель для контакта внутреннего блока и панели вызова не нужно. Монтаж проводится быстрее и легче. В зависимости от модели дальность действия доходит до 100 м. При расчете нужно учитывать расстояние между панелью вызова и трубкой, толщину стен и иные преграды, которые могут создавать помехи.

В процессе монтажа в многоквартирном доме панель вызова устанавливают около двери квартиры, в коттеджах – около калитки. Крепят ее на высоте 1.5-1.6 м. Если есть замок, то его тоже крепят к двери, а управление подсоединяют к домофону. Дисплей с трубкой в квартире устанавливают в удобном для пользователя месте.

Плюс беспроводного домофона – установка в любой части помещения. Для увеличения дальности функционирования можно использовать направленную антенну.

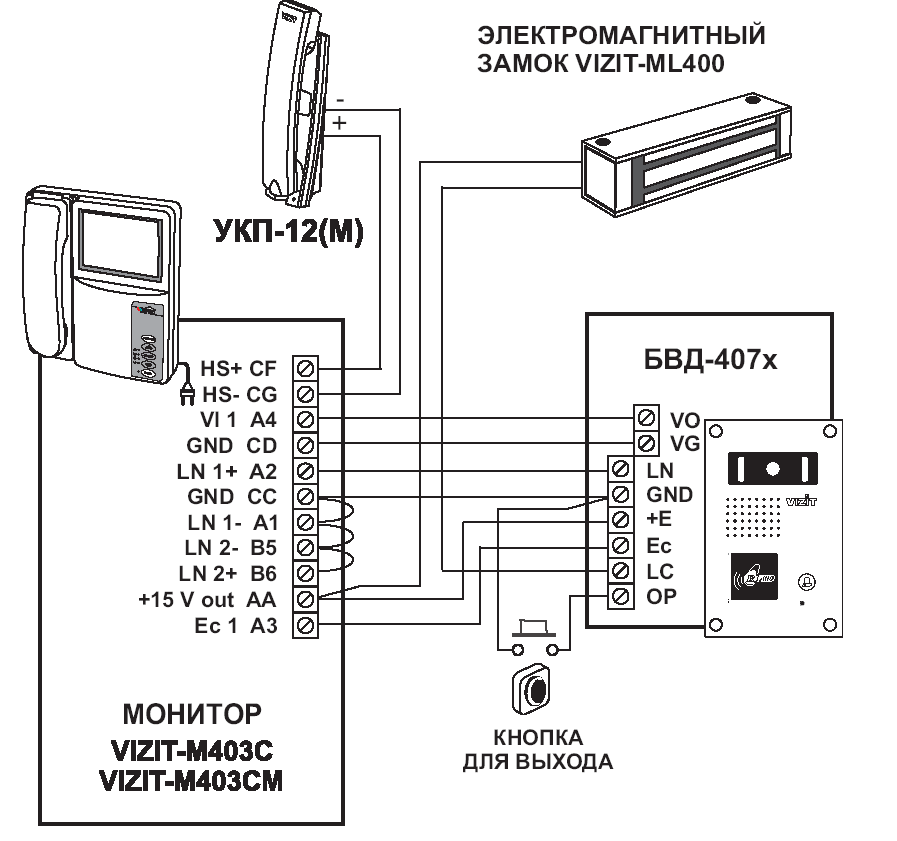

С электрическим замком

Это самый распространенный вариант. Замок и домофон подключают вместе, что дает возможность открывать замок с помощью кода, кнопки на панели вызова и электронного ключа. К внешнему блоку от наружного при установке аудио домофона ведет 3-жильный кабель. Для подсоединения видео домофона применяют 4-жильный кабель.

При подключении домофона нужно учитывать, что вызывная панель питается от внутренней панели, а последняя – от 220В.

Без замка

Самый простой способ. Внутренний и внешний блоки соединяются между собой двумя 2-жильными или 4-жильным проводом. По двум проводам подается видео и аудио сигнал, а по остальным – питание. Домофон без электрического замка стоит подключить, если удобно выходить постоянно на улицу и открывать дверь. Желательно устанавливать домофон с замком, которым управляют нажатием кнопки, при этом не выходя из дома.

Инструкция для установки

Для установки домофона подготавливают следующие инструменты:

• отвертки;
• изоленту;
• дюбели;
• провод;
• молоток;
• нож;
• плоскогубцы;
• перфоратор с бурами и сверлами для работ по кирпичу/бетону;
• шпаклевку для штроб.

Последовательность

Несмотря на то, что есть разные виды приборов, монтаж проводится в одинаковой последовательности:

1. Выбор места установки.

Для лучшего угла обзора и удобства эксплуатации домофон нужно установить в правильном месте. Высота для внешнего блока рекомендуется от земли – 1.5-1.6 м. При установке камеры надо учитывать, чтобы углы здания, двери и другие предметы не закрывали углы обзора. Внутренний блок можно устанавливать на тумбочку или стену. Звук должен быть слышен по всему помещению.

2. Прокладка провода.

Важный этап, который требует хотя бы элементарных навыков и знаний электрики. Длина кабеля не должна быть больше 35-40 м. Можно использовать и сигнальный провод, и телефонный кабель, и витую пару. Для прокладки провода в стенах делают штробы, которые закрывают потом шпаклевкой. Либо укладывают кабель в короб. Провод выводят в кронштейн панели вызова, которую монтируют саморезами.

Подключение домофона к телевизору

Те, кто постоянно пользуется телевизором, предпочитают подключать к нему видео домофон. Есть модели приборов, которые имеют специальный видео выход. С помощью специального кабеля соединяют выход устройства и с AVI-вход ТВ. Для хорошего сигнала нужно использовать экранированный кабель.

После нажатия кнопки вызова на панели будет слышен сигнал. Нужно включить канал на ТВ, который выбран для домофона, можно увидеть кто пришел. Для вывода картинки на несколько телевизоров, устанавливают сплиттер. Каждое дополнительное подключение делает более слабым сигнал, поэтому не рекомендуется подключать больше 4 ТВ.

Самостоятельное подключение домофона – это дело для опытного человека, который раньше уже работал с электричеством. Лучше всего обратиться к специалистам, которые знают все нюансы подключения того или иного вида домофона.

Подключение домофона схема в подъезде и квартире доме

Опубликовано: 09.08.2022

Содержание

• Особенности установки домофона в частном доме
• Установка домофона в квартире
• Полезное видео

Люди всегда старались заботиться о своей безопасности. С развитием технологий и появлением на рынке новых устройств домофоны смогли в значительной степени вытеснить из повседневной жизни обычные звонки. Схема подключения домофона с электромагнитным замком, установка в подъезде и квартире – тема нашей статьи.

И это совершенно не удивительно, так как они более информативны, удобны в использовании и дают возможность дистанционно управлять замком. При этом домофоны можно успешно использовать не только в многоквартирных но и в частных домах.

В качестве удачного дополнения калитки или входной двери домофон может стать достаточно эффективным средством, предупреждающим несанкционированные визиты. Весьма полезной может оказаться и функция видеосвязи, которой оснащены последние модели этих устройств. Кроме того монтаж домофона не представляет собой особенной сложности, а потому часто для его установки не обязательно прибегать к услугам специалистов.

Особенности установки домофона в частном доме

Прежде всего необходимо определить ключевые моменты установки. Вызывной прибор, представляющий собой устройство, предназначенное для вызова жильцов или ведения переговоров, устанавливается снаружи. Современный рынок предлагает потребителям модели, которые могут быть рассчитаны на несколько человек и оборудованы специфическими функциями контроля доступа, что позволяет без труда подобрать модель как для частного дома, так и для многоквартирного подъезда.

Основной блок устанавливается в помещении и предназначается для бесед с визитерами.

Домофон может стать надежной защитой от нежелательных посещений и визитов.

Система доступа содержит следующие элементы, которые в зависимости от модификаций могут быть изменены:

• устройство вызова;
• запирающий электронный или магнитный замок;
• видеодомофон или переговорная трубка;
• блок питания (сеть).

Первым делом следует определить место установки. Угол обзора (в случае применения видеодомофона) и удобство эксплуатации в целом будет напрямую зависеть от того, насколько правильно выбрано место расположения устройства. Считается, что лучшим вариантом будет его расположение со стороны открытия двери на высоте 1,5-1,6 метра от пола. Если же речь опять идет о видеодомофоне, то лучше всего установить его именно на высоте 1,6 м от пола. Переговорное же устройство можно монтировать в любом подходящем месте помещения.

В случае удаленного расположения домофона лучшим местом для монтажа вызывной панели будет забор или призаборный столбик, расположенный у входа. Прикручивается устройство при помощи саморезов. На калитке устанавливается электромеханический замок, который играет роль запорного устройства и срабатывает от сигнала системы домофона. Подключение конструкции осуществляется посредством двухжильного кабеля. Кабель крепится на маркированные клеммы, а провод укладывается в пластмассовые каналы.

Монтировать провода будет намного проще, если об установке системы позаботились заранее еще на стадии проектирования. В таком случае все линии питания и управления уже закладываются в стены и землю, а владельцу остается только подключить домофон, не нарушая их целостности.

Следующим этапом станет размещение переговорного устройства внутри помещения. В зависимости от выбранной модели домофона осуществляется его подключение к вызывной панели. Данные работы не вызывают особых затруднений и проводятся согласно эксплуатационной инструкции устройства.

Не стоит забывать и о таком элементе как доводчик, который контролирует процесс закрывания двери (калитки) и регулирует его скорость. При помощи регулировочных винтов можно задать необходимый «дохлоп». На последнем этапе происходит подключение к системе питания (если, конечно, ваша модель не работает от аккумуляторов).

Установка домофона в квартире

Принцип подключения устройства в квартире в целом схож с принципом подключения в частном доме. Среди некоторых отличий можно отметить увеличение метража кабелей, а также необходимость установки специальной коммутационной аппаратуры, которая обеспечивает связь всех абонентов многоквартирного дома с вызывной панелью.

На входной двери подъезда, как правило, устанавливается магнитный замок, имеющий большую силу удержания, который срабатывает от сигнала домофона.

При этом самым сложным этапом монтажа домофона в многоквартирном доме можно назвать подключение переговорного устройства к вызывной панели на входе. В данной ситуации (если по каким-либо причинам разводка кабелей не была выполнена заранее) лучше всего не штробить для этого стены, а уложить его в специальный кабель-канал. Провод аккуратно спускается по шахте подъездного щитка до первого этажа и ведется к месту, где расположена панель вызова. А далее все осуществляется по той же схеме, что и в частном доме.

Конечно, существует и более простой способ монтажа – устройство может быть установлено сразу за входной дверью в квартиру, а не на входе в подъезд. Но в данном случае вы сможете лишь впустить своих гостей в квартиру, а для входа в подъезд им придется «искать» того, кто откроет для них парадную дверь.

Монтаж домофона можно легко выполнить самостоятельно. Главное знать основные принципы и иметь в наличии необходимый инструмент.

Для подключения домофонов лучше всего использовать кабели сигнального типа – витую пару FTP 4x2x0. 5 или КВК П2 2х0,75. Для присоединения аудиотрубки можно использовать витую пару или обычный двужильный телефонный провод. Запитка электрозамка осуществляется при помощи двужильного кабеля ШВВП 2х0,75.

Стоит отметить некоторые нюансы касательно использования замков. В случае отключения электроэнергии, электромагнитный замок перестанет выполнять свои функции и дверь будет постоянно открыта. А вот электромеханический замок все равно останется закрытым. Эту особенность лучше всего учесть при выборе домофона для частных домов.

Полезное видео

Ознакомиться с полезными материалами по установке домофонов вы можете на видео ниже:

Схема подключения домофона

— BAS-IP

Возвращаться

Домашний IP-домофон – это современный и удобный способ общения с посетителями в подъезде. Он использует интернет-протокол (IP) для подключения к домашней сети, что позволяет открывать дверь со смартфона или другого устройства.

Схема подключения домофона

Схема подключения домофона обычно включает следующие компоненты :

Вызывная панель: Это устройство, расположенное у входной двери, которое включает в себя камеру, микрофон, динамик и считыватель (опционально). Блок передней двери обычно подключается к сетевому коммутатору с помощью кабеля Ethernet. поддержка ПОЭ.

Переключатель POE: Переключатель POE используется для подключения всех компонентов системы внутренней связи к локальной сети и подачи питания на все устройства IP внутренней связи.

Внутренний телефон: Внутренний телефон обычно представляет собой монитор (комнатный видеотелефон) или телефонную трубку (комнатный аудиотелефон). Используется для приема звонков с домофона и общения с посетителями.

Схема подключения домофонной системы для жилых помещений относительно проста.

аналогичные статьи

Повысьте безопасность с помощью замка без ключа Дверная клавиатура: подробное руководство

В современном быстро меняющемся мире удобство и безопасность идут рука об руку. Поскольку технологии продолжают развиваться, системы доступа без ключа стали популярным выбором для обеспечения безопасности как дома, так и бизнеса. Дверная клавиатура с замком без ключа представляет собой инновационное решение для традиционных методов блокировки и ключа, предлагая повышенную безопасность, удобные функции и душевное спокойствие. В этом […]

Читать далее

Как умело использовать домофон для беспрепятственной связи

Домофон долгое время был основным элементом многоквартирных домов, обеспечивая безопасную и надежную связь между жильцами и гостями. С развитием технологий современные системы внутренней связи стали более сложными, предлагая множество функций для повышения безопасности и удобства. В этой статье мы обсудим, как использовать IP домофон […]

Читать далее

Управляющие недвижимостью: овладение искусством успеха в сфере недвижимости

В постоянно развивающемся мире недвижимости управляющие недвижимостью играют решающую роль в максимизации стоимости сдаваемой в аренду недвижимости. Обладая уникальным набором навыков и широким кругом обязанностей, управляющие недвижимостью являются основой успеха инвестиций в недвижимость.

В этом подробном руководстве мы углубимся во все тонкости управления недвижимостью […]

Читать далее

Усиление безопасности в Хьюстоне: появление систем внутренней связи

Хьюстон, крупнейший город Техаса и четвертый по величине город США, представляет собой шумный мегаполис, известный своим разнообразием, сильной экономикой и процветающей культурой. В связи с быстрым ростом городов возрастает потребность в передовых решениях для обеспечения безопасности, что делает внедрение систем внутренней связи более важным, чем когда-либо. В этой статье мы […]

Читать далее

Системы внутренней связи в городе ангелов: полное руководство по решениям внутренней связи в Лос-Анджелесе

Лос-Анджелес, большой город, известный своей яркой культурой, разнообразным населением и всемирно известной индустрией развлечений, имеет свои особенности, когда дело доходит до использования систем внутренней связи. Поскольку город продолжает расти, как с точки зрения населения, так и инфраструктуры, потребность в эффективных системах связи, таких как домофоны, становится более насущной, чем […]

Читать далее

15 революционных идей домашней автоматизации для квартир

Вы устали от бесконечных домашних дел? Или вы мечтаете сделать свою квартиру по-настоящему умным и подключенным жилым пространством? С появлением технологий умного дома сейчас самое подходящее время превратить вашу квартиру в автоматизированную гавань. В этой статье мы поделимся 15 самыми уникальными и практичными […]

Читать далее

Жизнь по вертикали: всесторонний взгляд на многоквартирные и многоквартирные дома

В постоянно расширяющемся городском ландшафте потребность в эффективных и устойчивых жилищных решениях никогда не была так высока. Одним из таких решений, которое становится все более популярным, являются многоквартирные дома, также известные как многоквартирные дома. В этом всеобъемлющем руководстве мы углубимся в мир многоквартирных домов, изучая их значение, преимущества и различные аспекты, которые устанавливают […]

Читать далее

Ultimate Key Pad для направляющей входной двери: удобство разблокировки

В современном быстро меняющемся мире удобство и безопасность стали главными приоритетами для домовладельцев. Один из способов добиться этого идеального сочетания — установить клавиатуру для доступа к входной двери. Эта инновационная технология устраняет необходимость в традиционных ключах, предлагая современную и безопасную систему входа в ваш дом.

В этой статье мы […]

Читать далее

Системы IP-домофонии: безопасный вход и доступ

По мере развития технологий развиваются и методы, которые мы используем для обеспечения безопасности наших домов и офисов. Одной из таких инноваций является домофонная IP-система, современное решение, предлагающее непревзойденное удобство, функциональность и душевное спокойствие. В этой статье мы углубимся в мир домофонных систем, изучая их […]

Читать далее

Овладение искусством интеграции: раскрытие потенциала системного интегратора безопасности

Безопасность является одним из главных приоритетов для предприятий, организаций и домов. В условиях постоянно меняющегося ландшафта угроз и растущей изощренности злоумышленников крайне важно иметь надежную и надежную инфраструктуру безопасности. Интегратор систем безопасности играет решающую роль в достижении этой цели. В этом подробном руководстве мы углубимся […]

Читать далее

Схема простой двухсторонней внутренней связи

В большинстве школ и офисов есть переговорные устройства для связи с людьми внутри здания или определенного кампуса. Это такие же стационарные телефоны, но вам не нужен оператор, голос, полученный с одного конца, будет напрямую передаваться на приемник на другом конце. В этой схеме мы собираемся построить очень Простая цепь внутренней связи , с помощью которой вы можете общаться в двух направлениях локально в вашем доме или школе. Этот проект вызывает детские воспоминания об использовании спичечных коробков с нитками для изготовления простого телефона. Итак, теперь давайте перейдем на следующий уровень, создав электронную схему (усилитель) для передачи голоса с одного конца на другой.



Требуемые материалы:

1. Аудиоусилитель LM386
2. Динамик (2 шт.)
3. Микрофон (2 шт.)
4. Резисторы (10к, 4.7к, 10к)
5. Конденсатор (0,1 мкФ, 0,1 мкФ, 10 мкФ, 10 мкФ)
6. Переключатель SPDT
7. Макет



Принципиальная схема и пояснение:

Полная электрическая схема этого домофона Project приведена ниже.

Как видите, схема очень проста и может быть легко собрана на макетной плате. Основной концепцией схемы является использование аудиоусилителя LM386, который принимает аудиосигнал от микрофона, усиливает его и воспроизводит на динамике. LM386 имеет диапазон усиления 20-200; по умолчанию значение усиления равно 20, но может быть увеличено до 200 с помощью конденсатора на контактах 1 и 8. Здесь мы использовали конденсатор 10 мкФ, чтобы получить максимальное усиление 200. Резистор R2 используется для управления громкостью. спикера; здесь я ограничил громкость до среднего уровня с помощью резистора 4,7 кОм. Вы можете поэкспериментировать со значениями от 1k до 100k, чтобы получить желаемый объем.

Выход усилителя (пин 5) подключен к обоим динамикам. Один динамик будет использоваться в комплекте 1, а другой — в комплекте 2, как показано на принципиальной схеме. Вход усилителя — это микрофон (микрофон имеет полярность, поэтому будьте осторожны при его подключении). Мы не можем одновременно усиливать звук с обоих микрофонов, поэтому мы используем переключатель SPDT (однополюсный двойной ход), как показано выше.

Переключатель SPDT одновременно подключает к усилителю только один микрофон . Таким образом, одновременно может говорить только один человек, этот тип связи называется полудуплексная связь и это то, что мы видим в рациях . Каждый раз после произнесения чего-либо пользователь должен щелкнуть этим переключателем SPDT, чтобы человек на другом конце начал говорить.



Работа цепи внутренней связи:

Следуйте схеме выше и выполните соединения. Чтобы сделать проект более привлекательным, вы можете использовать длинные провода, чтобы увеличить расстояние между микрофоном Set-1 и Set-2 и динамиком. Вы можете использовать любой обычный провод приличной длины, но если вам нужно покрыть большее расстояние, используйте кабель с витой парой, такой как CAT5, чтобы избежать влияния шума. Я просто использовал обычный провод для демонстрации, и установка выглядит примерно так:

Полная схема построена на макетной плате и питается от 9В батареи . Схема также может работать при напряжении от 5 В до 12 В, поэтому выберите источник питания, который вам удобен. Теперь установите переключатель SPDT в положение и говорите в соответствующий микрофон, ваш голос должен звучать эхом в обоих динамиках. Точно так же установите переключатель в противоположное положение и говорите в другой микрофон и проверьте, слышите ли вы звук в динамиках. Сначала вы можете поэкспериментировать со схемой, дуя воздухом в микрофон и проверяя, не издает ли динамик шума.

Вы также можете обновить этот проект, добавив еще один переключатель SPDT для поворота динамика на бок, когда вы говорите. В настоящее время оба динамика всегда будут активны, чтобы упростить задачу, поэтому не беспокойтесь, если вы слышите себя в динамике на своей стороне.



Полная работа проекта показана в видео ниже; вы также можете пройти через него, если вы не знаете, как его использовать.
