Разметка фундамента под дом: Разметка фундамента под дом своими руками – схемы, способы и примеры

Разметка участка под фундамент: правильная технология

Весна – идеальное время для начала строительства. Россия – большая страна. Поэтому когда на севере еще метели, на юге земля уже прогревается. Однако, можно планировать подготовку к строительству! Прочность и долговечность любого здания зависит от надежности основания. Первое и очень важное действие по устройству основания – правильная разметка участка под фундамент.

Разметка фундамента

Содержание

1. До начала работ
2. Материалы и инструменты
3. Разметка под фундамент: подготовка
4. Соблюдаем строительные нормы
5. Выполнение разметки под фундамент
6. Как выполнить прямые углы
7. Разметка под фундамент дома сложной формы
8. Разметка под фундамент: проверяем правильность
9. Как исправить ошибки
10. Обноска фундаментов
11. Заключение

До начала работ

Любое строительство начинается с проектирования. В принципе, прежде чем строить дом, нужно выполнить проект. На нем должен быть точно начерчен фундамент с размерами. Если нет проекта и вы собираетесь возвести гараж или сарайчик, все равно следует начертить чертеж. Точные размеры здания помогут определить габариты фундамента.

Читайте также: Можно ли заливать фундамент зимой?

Материалы и инструменты

Вероятно, для разметки под фундамент понадобятся следующие материалы:

• колышки или обрезки арматуры достаточной длины. Можно использовать П-образные конструкции из арматуры или дерева;
• шнур;
• доски;
• кувалда (или топор) для забивания колышков, молоток, гвозди;
• длинная стальная рулетка, еще лучше – лазерная рулетка;
• большой угольник;
• нивелир или водяной уровень.

Шнур привязывается к колышку

Разметка под фундамент: подготовка

Расчищают участок от деревьев, кустов, растений, крупного мусора, больших камней. Поверхность почвы выравнивают. Разметка под фундамент проводится только на горизонтальной поверхности. Разметка на наклонной плоскости будет не точна – проекция на горизонталь будет меньше размеров на чертеже. вероятно, на участке с большим уклоном для выравнивания поверхности придется использовать бульдозерную технику.

Расчищают не только участок, но и дополнительные места:

• для складирования земли;
• для хранения стройматериалов;
• подъезда и разворота землеройной техники и автомобилей.

Соблюдаем строительные нормы

При выборе места для здания на участке следует руководствоваться санитарными и пожарными нормами. Расстояние от стены до забора должно быть не меньше 3 м, от окон до стены соседнего дома – не меньше 6 м. Желательно размечать фундамент так, чтобы расстояние до стены и забора было немного больше нормативных значений. Хотя бы на 30 см. Запас нужен по двум причинам:

• как правило, нельзя идеально выложить будущую стену и просчитать толщину штукатурки/отделки/утепления;
• в будущем у хозяев будет возможность дополнительного утепления стен или отделки фактурными материалами.

Более того, наличие запаса расстояния до забора и соседских строений поможет избежать претензий от соседей в будущем.

Читайте также: Строим дом: с чего начать?

Выполнение разметки под фундамент

Разметка участка под фундамент начинается с определения размещения на местности самой длинной стены здания. Лучше всего привязать ее к другим строениям на участке или забору (меже). Размечают основную точку в углу внешней стены – устанавливают колышек, затем размечают наружный фундамент длинной стены и устанавливают колышек в другом углу.

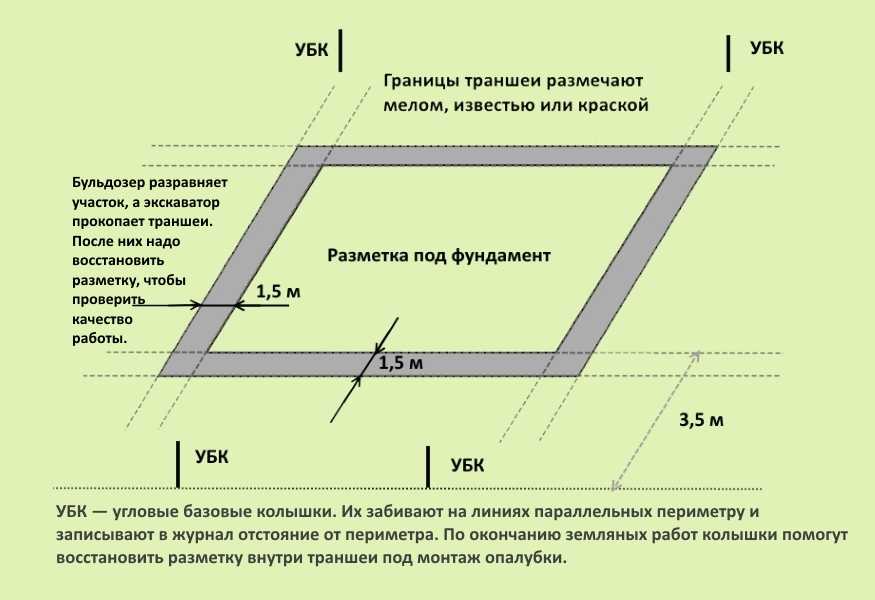

разметка фундамента

Колышки, установленные во внешних углах, будут мешать при земляных работах. Как правило, поэтому устанавливают другую пару колышков – на расстоянии 0,5-1 м от линии края фундамента. Натягивают на них шнур. Затем устанавливают колышки и натягивают шнур по внешнему периметру перпендикулярных стен. Затем отмечают противоположную параллельную стену.

Внутренний периметр основания стен также размечают колышками и шнурами. Линии внутреннего периметра проходят параллельно наружным стенам на расстоянии, равном ширине фундаментной ленты. как правило, сначала размечают основание под фасадные стены, затем под внутренние.

Схема разметки

Все колышки разметки фундамента располагают за пределами габарита здания. Это сделано для того, чтобы при копании траншеи разметка не нарушалась. Расстояние от внешнего периметра – 0,5-1 м и даже больше. Это расстояние зависит от плотности грунта. Чем легче и сыпучее грунт, тем дальше от будущей траншеи размещают колышки.

Как выполнить прямые углы

Можно использовать большой угольник из деревянных реек. На практике, в частности, используют «египетский треугольник» со сторонами 3,4,5 м из шнура. Берут шнур длиной 12 м, через 3 и 4 м делают отметки. При измерении угла трехметровый участок, как правило, располагают вдоль натянутого шнура. Четырехметровый участок располагают перпендикулярно, конец шнура соединяют с его началом. Если шнур хорошо растянуть, в результате угол между катетами длиной 3 и 4 м будет точно 90°. Вдоль катета длиной 4 м натягивают шнур, отмечающий перпендикулярную стену.

египетский треугольник

Читайте также: Ленточный фундамент

Разметка под фундамент дома сложной формы

При разметке участка под строительство дома сложной формы размечают простую фигуру – квадрат или прямоугольник. Их размеры – максимальные размеры здания. Эркеры при этом, как правило, не учитывают. Затем внутри квадрата или прямоугольника размечают отдельные части дома. В результате, если очень тщательно измерять все расстояния и углы, то проверять каждую часть здания не нужно.

Разметка под фундамент: проверяем правильность

Самый простой и эффективный способ проверки правильности разметки под фундамент – с помощью замеров диагоналей. Этот способ подходит для проверки домов квадратной или прямоугольной формы (или отдельных частей дома). В принципе, разница между диагоналями не должна превышать 1 см. Если превышает – придется корректировать расположение колышков и шнуров.

Проверка диагоналей при разметке

Как исправить ошибки

Если обнаружено несовпадение длин диагоналей, разметка фундамента нуждается в корректировке. В этой ситуации прямоугольник или квадрат имеют не все прямые углы и по форме, как правило, похожи на параллелепипед.

Если отклонение заметное, проверяют углы. При отклонении величины углов, во-первых, заново измеряют углы, вбивают колышки и натягивают шнуры. Во-вторых, корректируют расположение шнуров, отмечающих положение параллельной стены. Проверяют диагонали. Как правило, старую разметку удаляют.

Обноска фундаментов

В процессе копания котлована или траншеи под фундамент колышки могут сместиться. Кроме того, в процессе строительства необходимо отмечать оси стен и фундаментов, границы стен. Для этого выполняют обноску – приспособление из столбиков и досок вокруг разметки фундамента. Обноску, как правило, используют для контрольных замеров.

Обноска фундамента

Два столбика вкапывается на расстоянии 1,5-2 м от угла здания с каждой стороны. Горизонтально к столбикам прибивается доска длиной около метра. Обноска делается со всех сторон здания, в упрощенном варианте – только напротив каждого угла. Горизонтальные доски прибиваются на одном уровне. Уровень соответствует верхнему краю основания (фундамента). В них вбиваются гвозди, отмечающие оси здания, уровень внутренней и наружной поверхности стен и фундаментов. Если возникает необходимость отметить соответствующие плоскости, достаточно просто натянуть шнуры или проволоку на соответствующие гвозди.

Видео вам в помощь:

Заключение

Правильная разметка под фундамент – основа выполнения надежного и прочного фундамента. Только при соблюдении всех требований технологии разметку можно выполнить своими руками. Главное – очень точно и аккуратно выполнять все измерения и операции.

Нажмите, пожалуйста, на одну из кнопок, чтобы узнать понравилась статья или нет.

Как сделать разметку фундамента своими руками под дом и баню своими руками- как правильно сделать +Видео

Любой дом должен быть построен на надежном фундаменте. От этого зависит его долговечность и чтобы не сделать самую распространенную ошибку, важно знать, как правильно сделать разметку для фундамента.

[contents]

Содержание:

Проектные документы

Перед началом разметочных работ, Вы должны уладить вопрос с проектными документами, чтобы:

• не возникло сложностей при строительстве стен;
• строительные материалы обошлись дешевле;
• не сталкиваться с не очень приятными неожиданностями.

При составлении документации и проекта дома, важна не только фактура материалов для строительства, но и соблюдение параметров. При малейших неточностях при произведении разметки фундамента, вероятность возведения конструкции отличной от проекта возрастает.

Предварительные мероприятия:

• Для начала определите планируемое место для конструкции, по возможности на ровном участке.
• Определитесь с видом фундамента и его размерами. Выбор зависит от климатических условий и массивности будущего дома.

Как сделать разметку углов?

Далее приступайте к разметке первой стены. Для этого Вам понадобится бечевка или шнур, колышки, рулетка и, в идеале, лазерный нивелир (можно обойтись без него).

Существует несколько способов построения прямого угла. Мы рассмотрим два основных.

Правило золотого треугольника

Для того, чтобы построить прямой угол вспомним теорему Пифагора.

Для того, чтобы между отрезками A и B сделать прямой угол нужно сложить квадраты их длин и вычислить корень из их суммы. Полученное число будет являться длиной диагонали соединяющей эти два отрезка. Это достаточно просто вычислить при помощи калькулятора.

Как правило, для разметки фундамента берут такую длину сторон, чтобы при вычислении корня получалось целое число. Например: 3 х 4 х 5; 6 х 8х 10.

Сейчас попробуем сделать это практически.

Первый вариант: Правило золотого треугольника

Для примера рассмотрим, как разметить прямоугольный фундамент с размерами 6 х 8 м.

1. При разметке первой стороны фундамента нужно помнить, что если Вы хотите, например, чтобы фундамент был параллелен какой-либо стороне забора, то первую его линию нужно делать равноудаленной от выбранной стороны. Для цели размещения первой бечевки можете использовать обноску. Расстояние между обносками для этой стороны сделайте 14 м (добавляем по 3 м между обносками и будущими углами). Первый шнур натянули.
2. Теперь необходимо натянуть второй шнур перпендикулярно этому. Для этого скрепляем их скотчем или скобкой в точке их пересечения.
3. Начинаем формировать прямой угол по теореме Пифагора. Для этого построим прямоугольный треугольник с катетами 3 м и 4 м и гипотенузой 5 метров. Для этого отмеряем на первой бечевке 4 м от места их пересечения, а на второй 3 м. Ставим пометки в этих местах любым способом. Соединяем пометки и измеряем полученную гипотенузу рулеткой.
4. Если треугольник действительно прямоугольный, то пометки сойдутся на расстоянии 5 м.
5. Далее достроим прямоугольник. Отложим на шнурах длины сторон будущего фундамента 6 м и 8 м, и поставим пометки.
6. Теперь нужно постараться натянуть третий шнур перпендикулярно к первому и скрепить их на пометке 8 м.
7. Также натянем четвертый шнур перпендикулярно ко второму. Скрепим их на отметке 6 м.
8. Сделаем пометки на третьем шнуре 6 м и на четвертом 8 м.
9. Для получения прямоугольника нужно, чтобы пометки на третьем и четвертом шнурах совпали. Для этого мы будем перемещать их до совпадения.
10. Проверяем наш прямоугольник, измерив его диагонали. Если они равны, значит, мы получили желаемый прямоугольник

Второй вариант. Паутина.

1. Для начала нужно нарезать куски бечевки, по длине сторон фундамента. Напоминаю, что мы решили разметить фундамент со сторонами 6 м на 8 м. Также нам нужны две диагонали, которые в нашем случае равняются 10 м. Оставьте на бечевках запас длины на их закрепление.
2. Соедините Вашу «паутину», скрепив стороны и диагонали по углам. Диагонали в точке пересечения скреплять не обязательно.
3. Натяните первую бечевку и создайте первый и второй угол. Закрепите ее при помощи колышков.
4. Натягиваем диагональную бечевку к третьему углу. Постарайтесь, чтобы бечевки не провисали и были максимально натянутыми. Фиксируем третий угол, при помощи колышка, и первый угол становится прямым
5. По аналогии натягиваем четвертый угол и фиксируем колышком.

Способы разметки под различные фундаменты

Для ленточного фундамента

При проведении разметки для ленточного фундамента обязательно нужно делать запас от длины стен около 1 м, Так как закладывание фундамента предусматривает рытье котлована, и при установке кольев по точным размерам, они упадут при копании.

Для свайного и столбчатого фундамента

При разметке этого фундамента вышеуказанный запас длины не нужен, и выполнить его монтаж намного труднее.

Разметка делается при помощи двухъярусной обноски, где нижний ярус – это уровень столбов, а верхний ярус – уровень ростверка.

Для плитного фундамента

Делается простейшим способом — строим прямоугольник по размерам фундамента по вышеуказанной теореме

В целом ничего сложного в проведении разметки для плитного фундамента своими руками нет. Цена вопроса – это стоимость шнура, доски для обноски, или колышков.

Рейтинг

( Пока оценок нет )

0 8 247.

Олег Сомов/ автор статьи

Опытный строитель с более чем 10 летнем стажем Каркасных и Фахверковых домов из клеенного бруса, делюсь опытом с читателями моего сайта, жмите звездочку и делитесь с друзьями, если было полезно!

Понравилась статья? Поделиться с друзьями:

Строительство фундаментов: пошаговое руководство

Когда вы совершаете покупку по ссылкам на нашем сайте, мы можем получать партнерскую комиссию. Вот как это работает.

(Изображение предоставлено Дэвидом Снеллом)

Фундамент здания предназначен для распределения веса вашего дома, предотвращения расползания недр участка и неравномерной осадки конструкции — и то, и другое может привести к структурным проблемам вашего дома в будущем.

Если вы являетесь руководителем проекта по самостоятельному строительству или берете на себя работу самостоятельно, очень важно дважды проверить все размеры фундамента здания и убедиться, что все на площадке работают по одним и тем же планам, чтобы избежать дорогостоящих ошибок, которые трудно исправить.

Тип системы фундамента, который вы выберете, может зависеть от типа грунта, в который вы закладываете фундамент вашего здания, однако хорошая команда должна иметь определенный уровень гибкости на случай, если они обнаружат неожиданные грунтовые условия во время раскопок. Вооружитесь нашим руководством по системам фундаментов и типам грунтов, а также сохраните некоторый бюджет на случай непредвиденных обстоятельств для фундаментов.

Если вам нужно освежить в памяти процесс или просто получить представление о том, какие фундаменты потребуются для вашей постройки, взгляните на это пошаговое руководство по закладке фундаментов зданий.

Какие материалы мне нужны для строительства фундамента?

Для закладки фундамента здания вам потребуются:

• арматурная сетка в бетоне фундамента
• компрессионный материал для облицовки траншей
• полиэтиленовая скользящая мембрана
• нарезанные металлические штифты для использования в качестве маркеров готовые на месте
• несколько граблей и пары резиновых сапог (вы удивитесь, сколько людей приходит на работу в кроссовках)

(Изображение предоставлено Дэвидом Снеллом)

Будьте в курсе любых вводных периодов. Если инженеры спроектировали фундамент, для которого требуются арматурные каркасы, их, возможно, придется изготовить за пределами площадки.

Также подумайте заранее о проведении коммуникаций в доме, так что возьмите несколько труб или воздуховодов, чтобы пройти через бетон.

Как заложить фундамент здания

1. Начните строительство фундамента, отметив исходную точку уровня

Отметьте исходную точку уровня. (Изображение предоставлено: Строительство и ремонт дома)

Что такое исходная точка?

Базовая точка — это точка отсчета, от которой можно производить дальнейшие измерения. Точка может основываться на уровне чистового пола, существующем здании или ориентире.

Сначала вам понадобится опорная точка уровня. Если вы строите пристройку, это обычно чистый уровень пола или влагонепроницаемый слой (DPC) существующего здания. Для новых построек это будет отмечено на плане как фиксированная точка, например крышка люка или маркер на дороге или тротуаре.

Исходная точка важна: все ваши измерения высоты относятся к этой точке, поэтому любые ошибки могут впоследствии вызвать проблемы, особенно если на здание наложено ограничение по высоте.

2. Расчет материала, подлежащего удалению для строительства фундамента

Рассчитайте, сколько материала необходимо удалить и расчистить, в качестве отправной точки для фундамента и застройки. (Изображение предоставлено: Homebuilding & Renovating)

Затем подсчитайте, сколько материала необходимо удалить с площадки, чтобы вернуться на уровень готового пола после того, как все слои напольных материалов (изоляция, бетон, стяжка и т. д.) опустились. . Время, затраченное на уровень участка на этом этапе, облегчит задачу позже, когда экскаватор не сможет добраться до каких-либо участков, которые не были вырыты достаточно глубоко.

3. Используйте нити для разметки фундамента здания

Начните разметку стен, начиная с одной угловой точки (Изображение предоставлено: Homebuilding & Renovation)

Начните разметку стен. Установите деревянные заграждения в конце каждой стены, подальше от того места, где должен быть копатель. Они несут линии струн, которые представляют поверхности стен вашего здания. Там, где пространство ограничено, вместо этого используйте угловые штифты и устанавливайте барьеры после заливки бетона.

4. Разметьте траншеи для фундамента вашего здания

Используйте маркерную краску, чтобы отметить фундаменты (Изображение предоставлено: Homebuilding & Renovation)

Начните выравнивать фундаменты, обращаясь к исходной точке. Когда дело доходит до пристроек, никогда не предполагайте, что существующее здание квадратное; выберите сторону, к которой вы должны быть перпендикулярны, и установите линию, затем выровняйте эту линию.

Проще всего это сделать с помощью теоремы Пифагора (квадрат гипотенузы равен сумме квадратов двух других катетов). Если вы измерите длину своей первой стены, а затем закрепите рулетку на каждом конце, вычислив длину гипотенузы, вы можете использовать обе рулетки, чтобы получить третью точку ровно 90° до первой строки.

Кроме того, большинство современных лазерных уровней имеют квадратную функцию, которая делает это за вас.

5. Отметьте все углы фундамента здания

После того, как вы проведете две линии под углом 90°, можно будет выполнить другие измерения (Изображение предоставлено: Homebuilding & Renovating)

После того, как вы проведете две линии под углом 90° °, все другие измерения могут быть сделаны из этой точки, с отмеченными всеми углами и соединениями. Многие водители экскаваторов вполне довольны тем, что вы отмечаете линии «центра копания», но вы можете предпочесть отметить обе стороны траншей.

Проверьте ширину стен и оставьте по 150 мм с обеих сторон, затем используйте веревку в качестве ориентира, чтобы отметить траншеи маркерной краской.

6. Начинайте копать траншеи для фундамента

Можно начинать копать траншеи (Изображение предоставлено: Homebuilding & Renovation)

Теперь вы готовы начать копать. Установите уровень вашего сайта на глубину, которую вам нужно копать, и часто проверяйте его. В конечном счете, инспектор по строительному контролю должен решить, как далеко вам нужно зайти; на этом этапе они проведут осмотр и дадут совет.

7. Вставьте колышки глубины и заливку

Вставьте колышки глубины в траншеи, чтобы показать, где вам нужно залить бетон до (Изображение предоставлено: Homebuilding & Renovating) опоры. Вы должны установить колышки глубины в траншеях, чтобы показать, насколько глубоко их засыпать, но вы можете обнаружить, что маркировка сторон траншей маркерной краской также работает хорошо, с окончательным выравниванием с уровнем площадки и бетонными граблями, чтобы отметить их. on — чем точнее вы сможете определить свои уровни, тем проще (и дешевле) будет следующий этап.

Также убедитесь, что установлены каналы для всех труб или кабелей, которые должны проходить через траншею под бетоном.

Начните заливку фундамента с помощью насоса или рабочих с тачками (Изображение предоставлено: Homebuilding & Renovating)

Если ваш участок труднодоступен, возможно, стоит подумать о бетононасосе. Это может оказаться более рентабельным, чем несколько тел с тачками.

Основные советы по закладке фундамента здания

Поддержание порядка при закладке фундамента здания

Прежде чем запустить копатель, вам нужно решить , что произойдет с добычей. Если он остается на месте, вам может потребоваться нанять самосвал, чтобы его можно было хранить в подходящем месте, где он не будет мешать сборке.

В противном случае вам придется организовывать грузовики, чтобы отвезти его на чаевые. Время оборота или расстояние до вершины будет определять, сколько грузовиков потребуется для обеспечения непрерывности раскопок.

Вам также необходимо решить , сможете ли вы загружать бетон непосредственно в траншеи или потребуется насос. Если вы решите использовать насос — это всегда хорошая идея, если ожидается более трех загрузок, — тогда его необходимо будет заказать и сообщить поставщикам бетона, чтобы можно было отрегулировать их смесь и время оборота, чтобы облегчить непрерывную заливку.

Доставка грузовиков на площадку

Если бетон направляется из грузовика в траншею, вам необходимо убедиться, что для его парковки имеется твердое и устойчивое основание.

Большинство смесей можно «протягивать» по траншеям с помощью граблей, но если стенки траншей неустойчивы, это может привести к обрушению и нежелательному загрязнению бетона. (В этом случае может помочь закрытие траншей перед заливкой). Если грузовики не могут разгружаться в разных удобных точках вокруг здания, то лучше использовать насос.

Добавление подвала при строительстве фундамента

Если ваши грунтовые условия кажутся сложными, вы можете подумать о строительстве подвала. Если вы планируете потратить, скажем, 30 000 фунтов стерлингов на то, чтобы подняться из-под земли, то вы, возможно, на полпути к стоимости подвала и можете обнаружить, что вы можете добавить значительно больше стоимости дому, чем дополнительные затраты на строительство. подвальная постройка.
