Сборка каркасного дома правильно своими руками- пошаговая инструкция: Обзор +Видео
В настоящее время в России все большую известность и популярность завоевали каркасные дома. Причем выбор технологии при строительстве не имеет большого значения. С одинаковой регулярностью применяются как канадская, так и финская технологии. При строительстве малоэтажного каркасного дома, удается довольно эффективное использование самых современных строительных материалов и новейшие достижения отраслей.
[contents]
Потребность в строительстве таких домов в последнее время очень выросла, поэтому многие решают начать строительство каркасного дома собственными силами. Потому что технология его строительства не слишком сложна.
Содержание:
Утеплитель и его варианты
Планируя строительство для своей семьи хорошего каркасного дома, во-первых определяются с его предназначением. Нужно четко знать в какое время года в нем будет проживать семья, круглый год или только в весенне-летний сезон.
От этого выбора будет зависеть способ его утепления. Изначально каркасный дом – это элементарная простая конструкция, состоящая из вертикальных стоек и определенного числа горизонтальных обвязок, которую нужно тщательно и качественно утеплять. В процессе строительства все обнаруженные пустоты заполняются специальными материалами с низкой теплопроводностью. А далее, уже при облицовке внутренних и наружных стен, используют разные строительные материалы.
Исходя из этого, делаем вывод, что подходящий тип утепления будет напрямую зависеть от времени эксплуатации дома и от погодных условий, при которых данный каркасный дом будет построен. В качестве утеплителя стен и пола используют пенопласт, пенополистирол, стекловату или минеральную вату – это универсальные материалы.
Работа над фундаментом
Как правило, каркасный дом строят не выше 2 этажей. Причем стоит отметить, что второй этаж идет мансардного типа. Поэтому и нет смысла для таких домов возводить фундамент глубокого заложения.
Наилучшим способом для каркасного дома будет возведение мелкозаглубленного ленточного фундамента, сборного из железобетонных блоков.
Все эти виды фундамента отлично выполняют свою главную функцию: создание прочной и жесткой рамы. При закладке ленточного фундамента это достигается за счет жесткой и надежной арматуры, в фундаментах столбчатого типа – благодаря монолитному ростверку, а фундамент сборный – достаточно прочно крепится к блокам нижней обвязки.

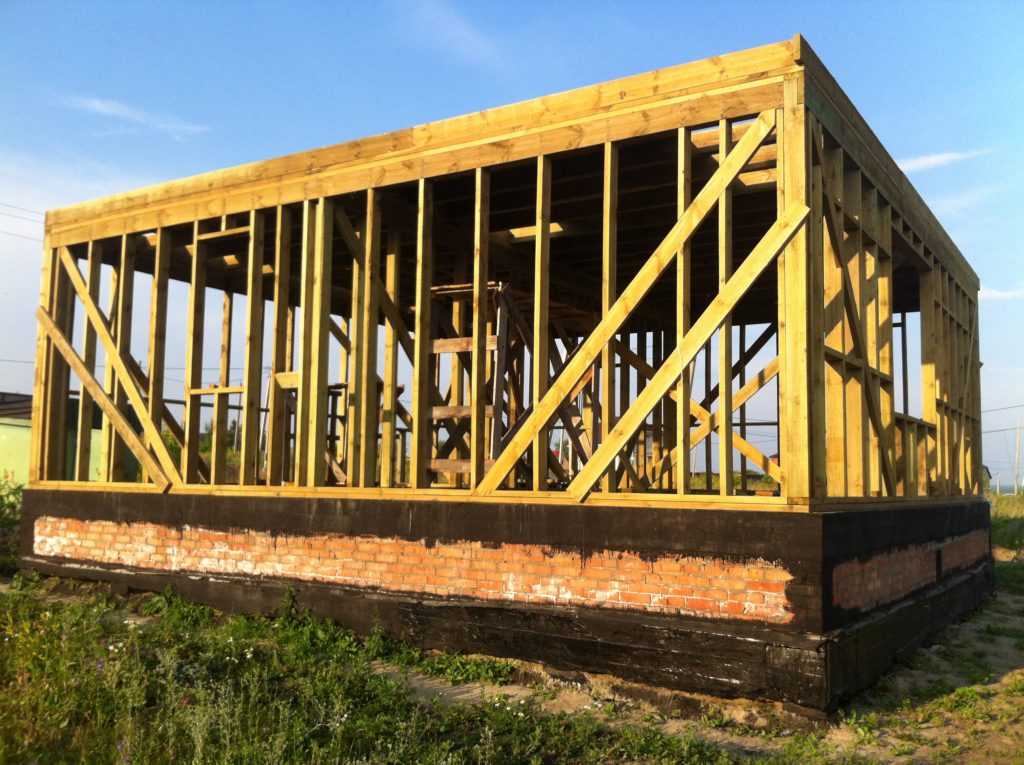

Каркас дома и его сборка
Каркасный дом принято выполнять из конструкций, которые изготовлены из металла или дерева. Стоит отметить, что стоимость металлической основы обойдется Вам гораздо дороже (от 30 до 45%). Именно поэтому на постройку металлического каркасного дома собственными силами решаются немногие. Но в это же время могут сократиться затраты на изготовление фундамента, так как вес каркаса из металла сравнительно небольшой. Для постройки деревянного каркасного дома своими руками, чаще всего используют основу из древесины дуба.
Так же часто используют брус сечением 150х150 мм, из других лиственных пород, но главным показателем должно быть высокое качество. Угловые соединения всего каркаса соединяются с использованием шип-паза или металлической пластины, при этом подгоняя их так, чтобы не осталось даже малейшего зазора.
При постройке каркасного дома своими руками не рекомендуется использовать металлический крепеж. Это можно объяснить очень просто: при соприкосновении дерева с металлом (гвоздь, саморез ит.п.) может начаться интенсивное гниение, а это значительно ослабит соединение в данном месте и будет способствовать последующему расшатыванию соединения. Поэтому для длительного срока эксплуатации принято использовать такие соединения как деревянные нагеля, но это в идеале.
При строительстве дома своими руками не обойтись без раскрепления каркаса раскосами. После этого можно смело укладывать утеплитель в стеновые полости между раскосами.
Ведь именно с их помощью и создается пространственная прочность и жесткость строения, его сохранения от перекоса и последующего разрушения под действием внешних механических нагрузок.
Для производства раскосов используют тот же материал, что и для основных стоек дома. С внешней стороны каркас обшивают вагонкой либо шпунтованной доской, наклон при этом должен составлять от 30 до 60°.
Устройство пола в каркасном доме
При постройке каркасного дома не следует забывать и об укладке пола. Это достаточно важный технологический процесс. Начиная работать, в первую очередь на фундаментную основу нужно положить рубероид и покрыть его сверху специальной пропиткой: антисептиком. Закрепить рубероид можно с помощью анкерных болтов через равные промежутки длины (1,5-2 метра).
Вторым этапом идет расположение по всему периметру деревянного бруса сечением 150х50 мм. Далее нужно при помощи специального строительного уровня очень точно выставить углы. Допуск на перекос не должен превысить 10 мм. При строительстве каркасного дома своими руками рекомендуем Вам использовать одни и те же материалы для изготовления стен, пола и несущих конструкций во избежание последующего перекоса.
Черновой пол настилают из необработанной доски, так как это самый доступный из дешевых материалов. После установки лаг (между которыми стелиться утеплитель) сверху настилают доски. После того, как укладка пола завершена — смело приступайте к строительству стен.
- Балка перекрытия
2. Черновой брусок
3. Доски чернового пола
4. Настил водонепроницаемый
5. Засыпки из стружек или опилок
6. Заливка известковым молочком «текстом»
7. Доски чистового пола
Установка стен, крыши и окон
При строительстве дома собирать каркас необходимо на сухой и ровной поверхности, иначе стены вашего дома со временем перекосятся. Для сборки каркаса стен принято использовать вертикальные доски одинакового размера. По их длине можно определять высоту вашего строящегося дома.
Не обязательно, строя каркасный дом своими руками, выбирать стандартную высоту (2 м 275 мм). От высоты выбранных потолков зависит количество воздуха и оптимальный температурный режим.
При желании сэкономить на материале — выбирайте высоту стен не менее 2400 мм. В помещениях с такой высотой испытываешь дискомфорт, создается такое впечатление, что потолок буквально давит на вас. А вот при устройстве потолка на втором этаже, который будет соответствовать наклону кровли, существенно можно сэкономить на основном материале. В результате работы вы получите помещение мансардного типа, которое при желании можно очень стильно оформить. После сборки основного каркаса и каркаса стен, можно приступать к основной обшивке дома.
При окончательном расчете количества, а также ширины секций стен вы должны учесть все возможные механические нагрузки на пол строения. Балки обычно устанавливают с шагом от 30 см до 60 см. Выбор ширины досок подбирается в соответствии с отделочным материалом. При обшивке сайдингом нужно расстояние (20-30 см) из-за пластичности данного материала и невозможности его выдерживать несущественную нагрузку. При этом если вы будете обшивать листами ДСП, то расстояние можно будет увеличить до 35-60 см.
При установке окон (https://domsdelat.ru/okna_i_dveri/ustanovka-okon-v-karkasnom-dome.html) при строительстве каркасного дома своими руками необходимо соблюдение точных строительных норм. Во-первых, площадь окна должна занимать 18% от всей площади стены. Во-вторых, в доме, где вы планируете проживать только весенне-летний период, будет достаточно рам с одинарным остеклением. При проживании круглый год используйте рамы с двойным, а лучше тройным остеклением.
Заключительным этапом строительства является устройство и монтаж каркасной крыши. Помимо внешней красоты, на крышу ложится роль распределения существенных внешних нагрузок. Вот основные элементы несущей крыши – стропила и стропильные ноги, они подразделяются на висячие и наклонные, диагональные связи, коньковый прогон. При строительстве каркасного дома своими руками вы рано или поздно задумаетесь о материале для кровли. В настоящее время на строительных рынках представлен широкий ассортимент необходимых материалов.
Подведем итог: строительство каркасного дома своими руками — не простое дело! Главное правило – при сборе конструкции строго следуйте строительным нормам и установленным правилам. И тогда ваш каркасный дом будет радовать вас и ваших потомков.
Технология каркасных домов из досок и бруса +Видео
Важным этапом в каркасном строительстве является собственно сборка деревянного каркаса дома. Не смотря на то, что постройка каркасного дома занимает не так много времени, не стоит забывать, что и тут важную роль играет соблюдение технологии строительства.
Подготовительные работы
В перечень подготовительных работ включается прежде всего:
- составление плана (проекта) будущего дома,
- расчет и приобретение строительного материала,
- подготовка необходимых строительных инструментов,
- возведение фундамента под дом.
Грамотно составленный проект позволить верно рассчитать строительный и расходный материал. К использованию в каркасном строительстве подходит лишь полностью высушенная древесина (брус, доска и др.).
Фундамент должен быть подготовлен заблаговременно и набрать необходимую прочность. Перед началом работ ростверк фундамента проверяют горизонтальным уровнем, при необходимости – выравнивают.

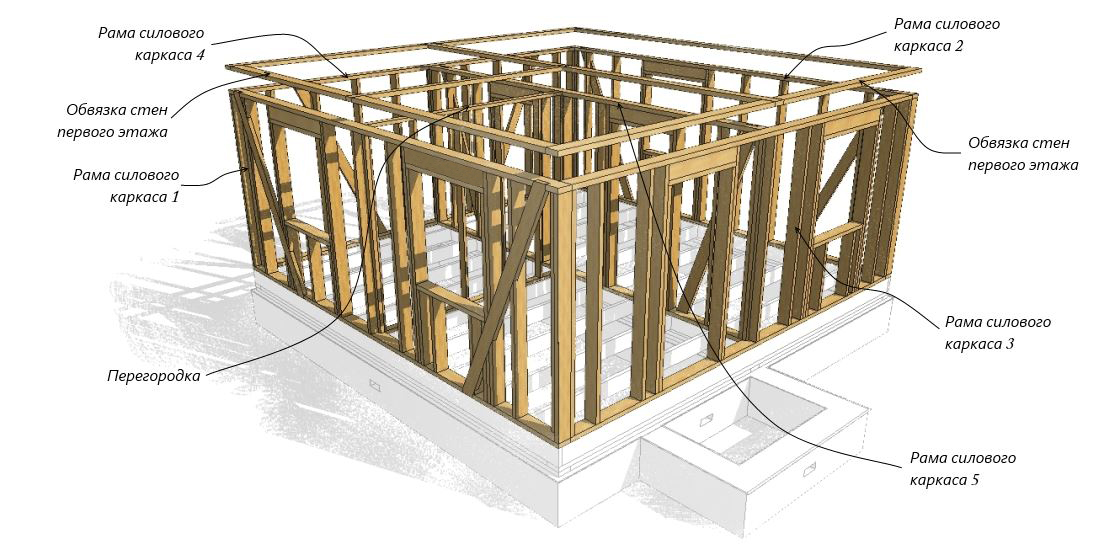

- Монтаж нижней обвязки
Технология сборки каркаса дома предполагает, прежде всего, крепление нижней обвязки дома. Ростверк покрывают слоем гидроизоляции (рубероида). Для крепления брусьев нижней обвязки между собой лучше всего использовать способ выборки на углах. Между собой угловые элементы можно закрепить при помощи анкеров, гвоздей или нагелем. Окончательное скрепление элементов предваряет проверка углов и диагоналей.
Устанавливаем стоики и укосы для прочности каркаса
- Установка вертикальных стоек
Сборка каркаса дома начинается с установки угловых вертикальных стоек, соблюдая нужное расстояние между ними.
Крепление стоек на углах дома можно осуществлять при помощи металлических уголков (стальных, усиленных). Этот вариант подходит в том случае, если для скрепления элементов нижней обвязки вы использовали гвозди или анкера.
Если соединение брусьев производилось нагелем – угловые стойки закрепляются на выступающие части нагелей и подкрепляются временными укосинами
Для крепления вертикальных, не угловых, стоек можно выбрать один из приведенных ниже методов:
- метод врубки,
- крепление стальными уголками.
Крепление металлическими уголками, с фиксацией при помощи оцинкованных саморезов . Такое крепление несколько повышает стоимость проекта несколько возрастает, однако при этом не нарушается целостность бруса в нижней обвязке.
Правильная установка раскосовПри креплении методом врубки на брус нижней обвязки наносится разметка, которая дает возможность выполнить вырубку пазов глубиной около 30% от высоты самого бруса.
Все вертикальные стойки, вне зависимости от метода крепления, фиксируются временными раскосами.
Благодаря такому закреплению стойки сохранят свою прочность, а крепления – не расшатаются.
- Монтаж верхней обвязки
В углах здания брус верхней обвязки крепиться методом врубки. Соединение вертикальных стоек с верхней обвязкой производится способом, аналогичным тому, который применялся для их крепления с обвязкой нижней. Стоит следить за строгим вертикальным расположением стоек. Если используется метод врубки – следует следить за четкой разметкой.
- Обязательное укрепление каркаса
На следующем этапе сборка каркасного дома включает монтаж укосов. Их функция – придание каркасу дома надлежащей прочности и устойчивостью к вибрационным нагрузкам.
Укосы каркаса для прочности конструкцииПредварять монтаж и закрепление укосов должен очередная финальная проверка горизонталей и вертикалей каркаса при помощи уровня.
Оптимальным является закрепление каждой стоки четырьмя укосами.
Если выполнялись временные укосы – они демонтируются.
На этом сборка каркаса дома завершается. Можно продолжать монтаж каркасного дома и крыши.
Как построить каркасный дом: шаг за шагом
Купить дом относительно легко. Это может сделать любой, у кого есть деньги в банке и хороший кредитный рейтинг.
Построить один — совсем другая история.
Строительство дома с нуля — игра на выносливость. Это требует страсти, видения и, в большинстве случаев, реальной необходимости.
Каркасные дома относительно легко построить, если купить конструктор.
Однако этот процесс требует приверженности и хороших навыков.
В этой статье я хочу упростить для вас задачу и дать вам в руки список практических шагов, которые необходимо выполнить, чтобы ваш дом стал реальностью.
1. Знайте, что вам нужно
Первым шагом будет выбор модели и начало планирования с учетом этого.
К сожалению, невозможно подобрать модель, если у вас нет кристально ясного представления, что вы хотите с ней делать и для чего она вам нужна.
Мы очень подчеркиваем необходимость сначала создать собственное видение. Мы имеем в виду это … вот как вы должны начать.
2. Выберите модель и установите фигурку.
Как только вы определитесь, что хотите построить, выберите модель комплекта дома.
Обратите внимание, что мы не рекомендуем строить дом с нуля (это было бы самоубийственной миссией). Начинать нужно с готового решения, домокомплекта, который разработан и протестирован.
Домашний комплект без сюрпризов.
Если вы используете один из наших комплектов, вы можете выбрать свою модель и получить предложение.
Номер, который вы получаете, предназначен только для комплекта дома, и, как правило, вам нужно удвоить этот номер, чтобы закончить дом.
NB : к этому номеру вы должны добавить стоимость земли.
Это только для того, чтобы дать вам приблизительную цифру бюджета, который вам нужен, чтобы осуществить это.
Перед тем, как приступить к проекту, вам необходимо подробно изучить бюджет и учесть все, что вам нужно будет купить, чтобы закончить дом (подробнее об этом чуть позже).
3. Вы можете себе это позволить?
Основываясь на числе, которое вы получили на шаге 2, быстро сверьтесь с реальностью и посмотрите, можете ли вы позволить себе строительство.
Если вы этого не сделаете, не всякая надежда потеряна. Вы можете оставить эту идею на несколько лет и вернуться к ней, как только ваше финансовое положение улучшится, или выбрать модель меньшего размера.
4. Выберите землю
Само собой разумеется, чтобы построить дом, вам нужен участок земли.
Если он у вас уже есть, хорошо. Если нет, то пора искать. В следующих пунктах приведены советы о том, что нужно иметь в виду.
5. Загрузите чертежи
Получите чертежи для выбранной модели и распечатайте их.
Они понадобятся вам на следующем этапе, когда вы отправитесь за предварительным одобрением.
6. Получить предварительное разрешение
Для строительства дома необходимо разрешение муниципалитета.
Рекомендуется получить предварительное разрешение ДО того, как вы сделаете какой-либо другой ход.
Если у вас уже есть земля, вы должны быть уверены, что сможете построить на ней дом в форме буквы А.
Несмотря на то, что это очень старый тип конструкции, дома с А-образным каркасом иногда рассматриваются как новинка и не приветствуются разрешительными органами.
Одним из самых больших препятствий на пути к одобрению является уклон крыши. Убедитесь, что ваш муниципалитет согласен с этим и что они готовы дать вам разрешение на конкретный участок земли, которым вы владеете.
Если у вас еще нет земли, вы можете позволить себе роскошь повторять процесс, пока не найдете место, где можно построить дом своей мечты.
В сельской местности, как правило, меньше ограничений с точки зрения того, что можно построить.
7. Планируйте все в деталях
Если вы зашли так далеко, вы принадлежите к 1% людей, которые отстаивают свои желания и принимают меры, чтобы изменить свою реальность.
Поздравляем!
На этом этапе вам необходимо приступить к планированию работ, получить четкое представление о том, какие материалы и услуги необходимо заказать и сколько это будет стоить.
Чтобы помочь вам в этом, у нас есть два руководства:
- 100 вопросов (44 страницы), в которых рассказывается о том, как построить дом с нуля, и рассказывается о более чем 100 важных вещах, на которые следует обратить внимание.
- Руководство по составлению бюджета (30 страниц + таблица), которое поможет вам рассчитать общую стоимость сборки.
Обе направляющие являются полезными инструментами, которые можно использовать для строительства любого типа дома (не только А-образного каркаса).
Не перегружайтесь домашним заданием, которое вам предстоит сделать на этом этапе. Это вполне осуществимо, и мы готовы помочь.
8. Разберитесь со своими финансами
С полным бюджетом, который вы подготовили, обратитесь в свой банк и получите кредит на строительство.
Если он вам не нужен… поздравляю, вы можете перейти к следующему шагу.
Обратите внимание, что банки ценят детали, и им понравится бюджет, который вы подготовите с помощью нашего руководства по составлению бюджета.
Кроме того, чем детальнее бюджет, тем меньше сюрпризов вам придется столкнуться во время строительства.
9. Закажите комплект
Пора заказать комплект для дома и заказать все другие услуги, необходимые для завершения дома.
Если вам интересно, что это будут за другие услуги, руководство по 100 вопросам – хорошее место, чтобы пролить на это ясность.
10. Построить фундамент
Фундамент должен быть готов до того, как комплект будет доставлен на вашу территорию.
Вам необходимо подготовить имущество к работам, устроить земляные работы и правильно построить фундамент.
Несколько советов вы найдете в этой статье.
11. Соберите конструкцию
Получив комплект, вам нужно собрать его на уже построенном фундаменте.
Сборочные работы могут выполняться вами и вашей семьей (или друзьями) или местными плотниками.
Комбинация обоих вариантов также будет работать. В конечном счете, вам решать, как организовать этот этап работы.
12. Сделайте его водонепроницаемым
Обеспечение защиты дома от непогоды является вашей приоритетной задачей на данном этапе.
В комплекте вы получите ветрозащитную мембрану, крышу, окна. С этими компонентами вы можете быстро закрыть дом, чтобы начать работать «внутри».
13. Установите изоляцию
Следующее, что вам нужно сделать, это установить изоляционный материал на крышу, а также на переднюю и заднюю стены.
Изоляция занимает много места. По этой причине он не поставляется в комплекте. Вы должны получить его локально.
Изоляция должна быть установлена надлежащим образом, так как она выполняет важную функцию сохранения тепла в вашем доме. Здесь нет права на ошибку.
14. Установите воздухонепроницаемый слой
Изоляцию необходимо защитить изнутри паровой мембраной, защищающей изоляционный материал от влажного воздуха в помещении.
Отсутствие надлежащего экранирования изоляции приведет к проникновению пара в изоляцию и образованию конденсата.
Влажная изоляция теряет свои тепловые свойства и со временем начинает гнить и образовывать плесень.
Необходимо обеспечить герметичность дома.
Вам следует запланировать испытание дверного продувочного устройства, чтобы проверить, насколько герметичным вам удалось его сделать.
15. Наружная отделка
После выполнения «срочных работ» можно заделать фасад и карнизы и придать дому окончательный внешний вид.
16. Технические установки
Теперь вы можете начать работать внутри. Пришло время позаботиться о:
- электричество
- сантехника
- вентиляция
- отопление
- возможный камин или печь
Для установки некоторых из этих технических установок требуются специальные лицензии. Вы должны уточнить у своего муниципалитета, что вам разрешено делать самостоятельно, а что вы должны заключить со специализированной компанией.
В любом случае, эти вещи должны быть спланированы заранее и прописаны в бюджете до мельчайших деталей.
17. Внутренняя отделка
Работы по внутренней отделке очень трудоемки. Планируйте проводить здесь большую часть времени за строительством дома.
Внутренние отделочные работы включают в себя:
- заделка всего деревянными досками (или гипсокартонными плитами по вашему желанию)
- установка лестниц
- укладка напольного покрытия
- установка оконных и напольных наличников
- покраска интерьеров
- облицовка ванной и кухни
- установка сантехники
- установка посуды
18.
ОбставитьКогда вы доберетесь сюда, большая часть работы будет сделана.
Пришло время придать индивидуальность вашему новому дому.
Купите то, что хотите иметь внутри, и превратите пустое пространство в уютное гнездышко для своей семьи.
19. Очистить сайт
Нет, это еще не все.
Снаружи беспорядок. Вам нужно очистить его.
Древесные отходы, обрезки досок, проводка, камни…
Обычно на надлежащую уборку сайта уходит не один сезон… если только вы не заказываете это как услугу.
20. Ландшафтные работы
После завершения строительства дома и уборки территории в вашем бюджете должно оставаться место для посадки деревьев и превращения вашего участка земли в маленький рай.
Выводы
Поздравляем!
Вы дочитали до самого конца этой статьи, и теперь у вас должно быть более четкое представление обо всех шагах, которые необходимо предпринять, чтобы построить дом с А-образным каркасом… или любой дом из комплектов, если на то пошло.
Это большая работа, и есть много деталей, которые вы не должны упускать из виду.
Строительство дома с нуля — это не то, что вы можете сделать без подготовки… поэтому убедитесь, что вы выделили достаточно времени, чтобы получить необходимые знания.
Чтобы узнать и попробовать построить своими руками, мы выпустили подробные чертежи нашего самого маленького дома Solo Hobby. Он включает в себя список всех материалов и инструментов, необходимых для строительства этого дома. Он доступен в нашем интернет-магазине. Ссылку на это можно найти здесь.
20 общепринятых терминов по каркасу дома, которые вы должны знать
Хотите узнать о каркасе дома, но терминология вас сбивает с толку? Прочитайте это удобное руководство по общим терминам каркаса дома.
1 / 20
Семейный мастер на все руки
Стойки и балки
Наряду с фундаментом стойки и балки составляют основу каркаса дома.
Балка – это горизонтальная опора, а столб – вертикальная опора. Вместе они используются для обеспечения поддержки каркаса в местах, где на пути будет стоять стена. Размер стоек и балок определяется исходя из того, какой вес они должны поддерживать, и рассчитывается архитектором или инженером. Столбы и балки могут быть стальными, деревянными или из инженерных пиломатериалов.
2 / 20
Семейный мастер на все руки
On-Center
При размещении балок, стоек, стропил или ферм плотники должны знать, на каком расстоянии друг от друга они будут устанавливаться. Расстояние указывается на планах зданий и обычно называется измерением «по центру». Балки, расположенные на расстоянии 16 дюймов от центра, будут иметь 16 дюймов от центра одной до центра следующей. Для простоты измерения и маркировки плотники измеряют от краев, а не от центров элементов каркаса.
Это работает до тех пор, пока вы измеряете от левого края до левого края или от правого края до правого края.
*Термин «член» используется для описания практически любого объекта, который является частью большей сборки или структуры. Плотники часто используют член для общего описания любой части каркаса дома в определенной категории. Например, вы можете услышать, как строитель говорит: «Элементы каркаса крыши сложены вон там».
3 / 20
Семейный мастер на все руки
Лаги перекрытия
Балки перекрытия — это элементы каркаса, поддерживающие пол и стены над ними. Они проходят горизонтально и обычно располагаются на расстоянии 12, 16 или 24 дюймов от центра. Они поддерживаются фундаментом или стойками и балками и имеют размеры в зависимости от того, какой вес они выдерживают. Традиционные деревянные балки обычно представляют собой пиломатериалы 2 × 8, 2 × 10 или 2 × 12, но в современных домах часто используются инженерные балки, такие как фермы или двутавровые балки, потому что они обеспечивают большую прочность при меньших затратах.
4 / 20
Семейный мастер на все руки
Краевая балка
Каркас перекрытия состоит из элементов каркаса, опирающихся на стойки, балки или фундаментные стены. Краевые балки — это части рамы пола, идущие перпендикулярно балкам пола и охватывающие концы сборки балок пола, удерживающие балки на месте. Плотники обрезают краевые балки по длине и отмечают на них расположение балок. Затем балки обрезаются по длине, выравниваются по отметкам на крайних балках и прибиваются через крайние балки к концам балок.
5 / 20
Семейный мастер на все руки
Блокировка
Короткие отрезки древесины или инженерных пиломатериалов, которые обрезаются, чтобы поместиться между балками, стойками или фермами, называются блокировкой. Блокировка устанавливается по разным причинам. Структурная блокировка указана на плане дома и обеспечивает дополнительную прочность. Противопожарная блокировка предотвращает распространение огня внутри закрытого пола, стены или потолка.
Также устанавливается некоторая блокировка, обеспечивающая надежное крепление поручней, поручней или другого оборудования.
6 / 20
Семейный мастер на все руки
Черный пол
Прибитый гвоздями или винтами к верхней части балок пола, черный пол обеспечивает платформу для стен выше и основу для отделочных материалов пола. Черный пол обычно имеет толщину от 5/8 до 3/4 дюймов и доступен в листах размером 4 × 8 футов. Фанера и OSB (ориентированно-стружечная плита) являются наиболее распространенными материалами, используемыми для черных полов.
7 / 20
Семейный мастер на все руки
Настенная пластина
Пластины представляют собой горизонтальные элементы, расположенные вверху и внизу стен и предназначенные для удержания стоек в нужном положении. Они обычно имеют ту же ширину и материал, что и шпильки. Плотники отрезают пластины по длине и отмечают на них положение дверей, окон и стоек в качестве ориентира для возведения стен.
Стандартная конструкция включает в себя нижнюю пластину, верхнюю пластину и вторую верхнюю пластину, перекрывающую соседнюю стену и связывающую стены вместе.
8 / 20
BanksPhotos/Getty Images
Стойка
Стойки представляют собой вертикальные элементы, которые вместе с пластинами составляют каркас стены. Обычно они имеют размеры 2×4 или 2×6 с интервалом 16 или 24 дюйма по центру и могут быть стандартными пиломатериалами для каркаса или инженерными пиломатериалами, такими как ламинированные пиломатериалы. Чтобы сэкономить время, плотники часто покупают предварительно нарезанные шпильки длиной 92-5/8, 104-5/8 и 116-5/8 дюймов для возведения стандартных стен высотой 8, 9 и 10 футов. Шпильки, которые не проходят от нижней до верхней пластины, имеют специальные названия.
9 / 20
Семейный мастер на все руки
Триммер или домкрат
Для оконных и дверных проемов в стенах требуется горизонтальный элемент каркаса в верхней части проема.
Шпильки, которые проходят вертикально по сторонам оконных и дверных проемов и обрезаются так, чтобы они подходили от нижней пластины к нижней стороне этого горизонтального элемента, называются триммерами или домкратными шпильками.
10 / 20
Семейный разнорабочий
King Stud
Для оконных и дверных проемов в стенах также требуется вертикальный брус (левый и правый) оконного или дверного проема, который проходит непрерывно от нижней подошвы до верхней пластины.
11 / 20
Семейный мастер на все руки
Калеки или каленые шпильки
Шпильки, обрезанные так, чтобы они подходили под или над оконными и дверными проемами, называются калеками. Когда плотники маркируют пластины для расположения стоек, они отмечают расположение калек специальной отметкой, чтобы показать, что это не полноразмерные стойки.
12 / 20
Семейный мастер на все руки
Коллектор
Коллектор представляет собой небольшие балки, размещаемые над оконными и дверными проемами для поддержки веса выше.
Чем шире проем, тем прочнее должен быть заголовок. Коллекторы могут быть построены путем укладки стандартных пиломатериалов толщиной 1-1 / 2 дюйма, или они могут быть изготовлены из инженерных пиломатериалов. Концы жаток поддерживаются шпильками триммера.
13 / 20
Семейный мастер на все руки
Несущая стена
Стена, необходимая для удержания веса над ней, называется несущей стеной. Внешние стены почти всегда являются несущими, потому что они поддерживают верхние этажи, а также крышу. Некоторые внутренние стены также являются несущими. При реконструкции удаление несущей стены требует добавления балки, несущей нагрузку.
14 / 20
Семейный мастер на все руки
Косоур
Лестницы состоят из различных частей, включая ступени, подступенки и перила. Их установка, как правило, является работой плотника. Но плотник по каркасу отвечает за резку и установку косоуров.
Косоуты — это угловые опоры лестницы, идущие от земли к основному этажу или от этажа к этажу. Для лестниц требуется как минимум два косоура, но обычно три или четыре, в зависимости от ширины лестницы. Стрингеры обычно имеют насечки, чтобы обеспечить ровную поверхность для ступеней лестницы и вертикальную поверхность для прибивания гвоздей к доскам подступенка.
15 / 20
Семейный мастер на все руки
Обшивка стен
Обшивка стен крепится к наружной стороне каркаса стены для ограждения конструкции. В зависимости от типа обшивки, он также может обеспечивать жесткость, изоляцию или поверхность для крепления сайдинга. Листы фанеры, ОСП, гипса и экструдированного пенополистирола – это несколько распространенных видов обшивочного материала.
16 / 20
Семейный мастер на все руки
Стропила
Стропила представляют собой угловые элементы каркаса, составляющие конструкцию крыши.
Кровельная обрешетка и кровельные материалы укладываются поверх стропил. Существует несколько типов стропил, названных в честь их расположения и функции в каркасе крыши. К ним относятся обычные, вальмовые, коньковые, ендовные и нарожные стропила. Стропила имеют размеры в зависимости от веса, который они должны выдерживать, и расстояния, на которое они перекрываются. Обычно они располагаются на расстоянии 16 или 24 дюймов от центра, чтобы соответствовать стандартному листу обшивки крыши 4 × 8.
17 / 20
Семейный мастер на все руки
Уклон крыши
Уклон крыши — это общий термин, используемый архитекторами и строителями для описания наклона крыши или ее крутости. Плотники также используют наклон крыши, чтобы обрезать концы стропил под правильным углом. Наклон указывается двумя числами, обозначающими подъем и спуск. Первое число, высота, указывает на вертикальное расстояние, на которое поднимается крыша на каждый фут пробега.
Второе число, пробег, всегда равно 12 дюймам. Крыша с уклоном 3:12 будет довольно плоской, а крыша с уклоном 12:12 будет очень крутой.
18 / 20
Семейный мастер на все руки
Кровельная ферма
Для резки и сборки стропил требуется опытный плотник и достаточно времени. Чтобы упростить работу и сэкономить время и деньги, инженеры разработали стропильные фермы для замены стропил. Кровельные фермы проектируются и изготавливаются на заводе в соответствии с уклоном крыши, размерами и стилем дома. Затем они доставляются на рабочую площадку, где устанавливаются в соответствии с планом крыши, предоставленным производителем. Фермы обычно располагаются на расстоянии 24 дюйма от центра, чтобы выровняться со стандартными листами обшивки крыши.
19 / 20
Семейный мастер на все руки
Обшивка крыши
Обшивка крыши обычно имеет толщину 7/16, 1/2 или 5/8 дюйма и доступна в листах размером 4×8 футов.
