Схема котельной в частном доме: Принципиальные схемы котельных частного дома

Котельная в частном доме схема

Природный газ является не только самым экономичным и эффективным, но и наиболее рискованным с точки зрения пожаробезопасности и взрывобезопасности видом топлива — именно поэтому устройство газовой котельной в частном доме по схеме должно производиться только при строгом соблюдении техники безопасности. Поскольку требования к газовым котельным, изложенные в СНиП, можно перечислять очень долго – рассмотрим основные из них.

Требования к котельному помещению

Первое и, пожалуй, главное требование – это обеспечение хорошей вентиляции в помещении газовой котельной в частном доме согласно данным, указанным в заданной схеме. Даже в незначительных, малых количествах, угарный газ способен нанести серьезный вред здоровью человека.

Кроме того, при недостаточной вентиляции котел выдает гораздо меньше тепла, расходуя при этом одинаковое количество топлива.

Вот почему при устройстве газовой котельной столь важно будет позаботиться о произведении качественной вентиляции.

Что же касается расположения газовой котельной в частном доме, то тут требования будут немного, что называется, «помягче», нежели при обустройстве котельных в многоквартирных жилых домах. Разрешено устраивать котельную в специально отведенной комнате, отдельном строении, на чердаке или же в пристройке к коттеджу (для улучшения ориентации в этом вопросе, смотрите примеры фото котельной в частном доме, которые выложены в интернете).

Если используется оборудование, которое рассчитано на сжиженный газ, то подвал или цокольный этаж для устройства газовой котельной в частном доме категорически не подходят — объясняется это тем, что данный вид топлива обладает большим, по сравнению с воздухом, удельным весом и, опускаясь при протечках в самые нижние части строения, может стать причиной взрыва.

Эта особенность сжиженного газа должна учитываться перед устройством вентиляции в котельной частного дома, схема которой достаточно проста.

Газовые установки мощностью до 60 кВт не требуют оборудования отдельного помещения. Такой тепловой генератор устанавливается в кухне или другой комнате, отвечающей следующим требованиям:

• в помещении имеется окно с форточкой;
• объем помещения составляет минимум 15 м³, плюс по 0.2 м³, выделяемой на каждую единицу мощности котла;
• высота помещения – не менее 2.5 метров.

Система вентиляции должна обеспечивать воздухообмен в полном соответствии с нормами устройства котельной в частном доме, т.е. составляющий трехкратное значение объема котельной в расчете на час времени. Помимо этого, необходимо учитывать такой показатель, как воздух, необходимый для горения топлива.

Если мощность котла составляет от 60 кВт до 150 кВт, то под котельную оборудуется отдельное помещение, расположенное на любом этаже частного дома — в крайнем случае, оборудоваться может подвал.

Стены котельной в этом случае должны соответствовать высоким требованиям огнестойкости, то есть быть способными выдерживать высокую температуру в течении, как минимум сорока пяти минут.

Требования к мини-котельным

Отдельно следует упомянуть о газовых мини-котельных:

• котельные, расположенные на первых этажах, в цокольных уровнях или подвалах, обязательно должны иметь отдельный выход на улицу.
• дверь в котельную должна быть выполнена из огнеупорного материала и открываться наружу.
• в случае, когда в уже возведенном частном доме недостаточно места для устройства котельной, можно пристроить для нее отдельное помещение (кроме теоретической информации, желательно обратить внимание и на фото котельной в частном доме)

Устройство котельной

Отопительная система в частном доме включает в себя не только котел и трубы, но и другие, не менее важные для ее эффективного функционирования приборы и коммуникации, располагающиеся в котельной в частном доме по определенной, предварительно рассчитанной и заданной схеме.

Система отопления состоит из:

• отопительного котла, являющимся генератором тепла.
  Благодаря сгорающему в камере сгорания котла топливу теплоноситель нагревается, и тепло от труб и радиаторов поступает из котельной в частном доме в помещение.
• бака-водонагревателя. Предназначение бойлера – обеспечение обитателей частного дома горячей водой. По трубке, проходящей внутри бака-водонагревателя, циркулирует нагретый теплоноситель, за счет которого и нагревается вода в бойлере.
• распределительного коллектора, состоящего из циркуляционного насоса, гидравлического распределителя и гребенки. Главное предназначение распределительного коллектора — максимально удобное распределение и циркуляция теплоносителя во всех аппаратах системы отопления, а также поддержание температуры теплоносителя.
• расширительного бака, необходимого для компенсации повышения давления в отопительной системе вследствие нагрева теплоносителя.
• группы безопасности, обеспечивающей защиту отопительного контура от избыточного давления и удаляющей излишки воздуха. В эту группу входят: манометр, воздухоотводчик и предохранительный клапан.
• дымохода. От правильности расчета и установки дымохода в котельной в частном доме, монтаж которого выполняется по определенной схеме, в немалой степени зависит безопасность и коэффициент полезного действия отопительной системы.
• трубопроводов, запорной арматуры, применяемой для перекрытия потока среды
• системы подпитки, осуществляющей контроль снижения давления теплоносителя в отопительной системе при испарении или же различных других утечках.
• автоматики, представляющей собой электронное устройство, благодаря которому осуществляется полное управление газовой котельной в частном доме.

с бойлером, с 2 котлами

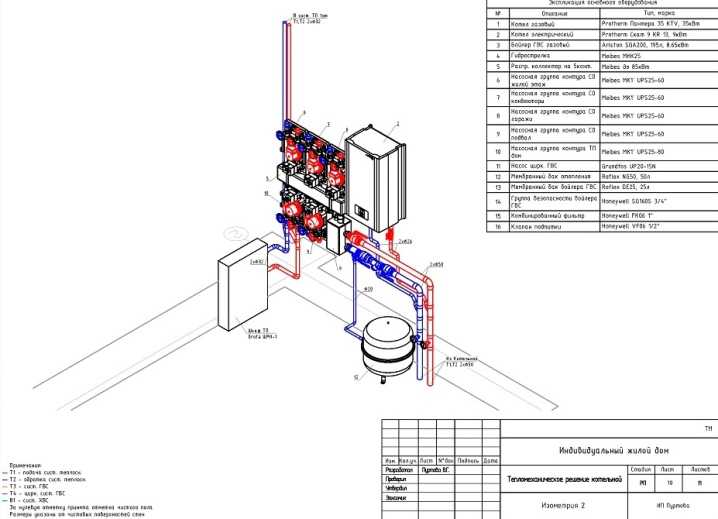

Тепловая схема котельной предназначена для графического изображения основного и вспомогательное оборудование, и взаимосвязи  с помощью инженерных сетей. Такие схемы являются обязательными при разработке проектной документации, их выполняют с использованием элементов, утвержденных СНИП.

На схеме отмечают потоки движения теплоносителя по трубам к приборам отопления, котлу, баку и насосу. На линиях указывают расположение регулирующей арматуры и приборов безопасности.

Чем отличаются принципиальные и развернутые тепловые схемы

Тепловые схемы теплоснабжения бывают принципиальные, развернутые и монтажные. На принципиальной схеме котельной указывают только основное теплосиловое оборудование: котлоагрегаты, теплообменные аппараты, деаэрационные установки, фильтры химической очистки воды, питательные, подпиточные и дренажные центробежные насосы, а также инженерные сети, которые объединяют все это оборудование без конкретизации числа и месторасположения. На таком графическом документе обозначают расходы и характеристики теплоносителей.

На развернутой тепловой схеме отражается размещенное оборудование, а также трубы, с помощью которых они соединяются, с уточнением расположения запорно-регулирующей арматуры, приборов безопасности.
В случае, когда нанесение на развернутую теплосхему всех узлов невозможно, то такую ее разъединяют на составляющие части по технологическому принципу. Технологическая схема котельной дает развернутую информацию по установленному оборудованию.

Чем отличаются схемы с закрытой и открытой системой

Основным различием открытой или гравитационной системы отопления от закрытой, считается полное отсутствие устройств для принудительного перемещения теплоносителя по трубам. Этот процесс происходит только за счет температурного расширения нагреваемой жидкости.

Состав элементов в тепловой схеме котельной с открытой схемой теплоснабжения:

• Источник отопления – водогрейный котел, работающий на твердом, жидком и газообразном топливе.
• Расширительный бак, для термокомпенсации теплоносителя.
• Переливная труба термокомпенсатора.
• Подающая (горячая) магистраль со стояками отопления.
• Отопительные приборы.
• Обратная магистраль со стояками отопления.
• Вентиль слива теплоносителя.
• Вентиль подпитки тепловой сети.

Циркуляция отопления теплоносителя, в закрытой схеме котельной установки, осуществляется благодаря циркуляционному насосу (3), который устанавливается на линии выхода воды из котла (1), как правило, в его верхней части, здесь же размещен воздушник (4).

Вода, нагреваясь в котле поступает в подающий трубопровод отопления и направляется к батареям (9) через терморегулирующий кран (8).

На подающей линии устанавливают расширительный бак (7), для температурной компенсации воды при нагреве, предохранительный клапан (6), для сброса аварийного давления в сети и манометр (5) для контроля рабочего давления среды.

На отопительном приборе устанавливаются кран маевского для спуска воздушной пробки (10). По ходу обратного движения теплоносителя установлен трехходовой кран (17), фильтр очистки воды (13), запорный вентиль (15) и дренажный вентиль (14).

Газ к котлу поступает через газовый кран (18) и фильтр (19) для очистки энергоносителя перед форсункой горелочного устройства. Вода для подпитки в схеме водогрейной котельной поступает из водопровода (11) через вентиль (16) на фильтр для очистки от взвешенных веществ и солей жесткости. Котел оборудован линией подачи горячей воды на собственные нужды (2).

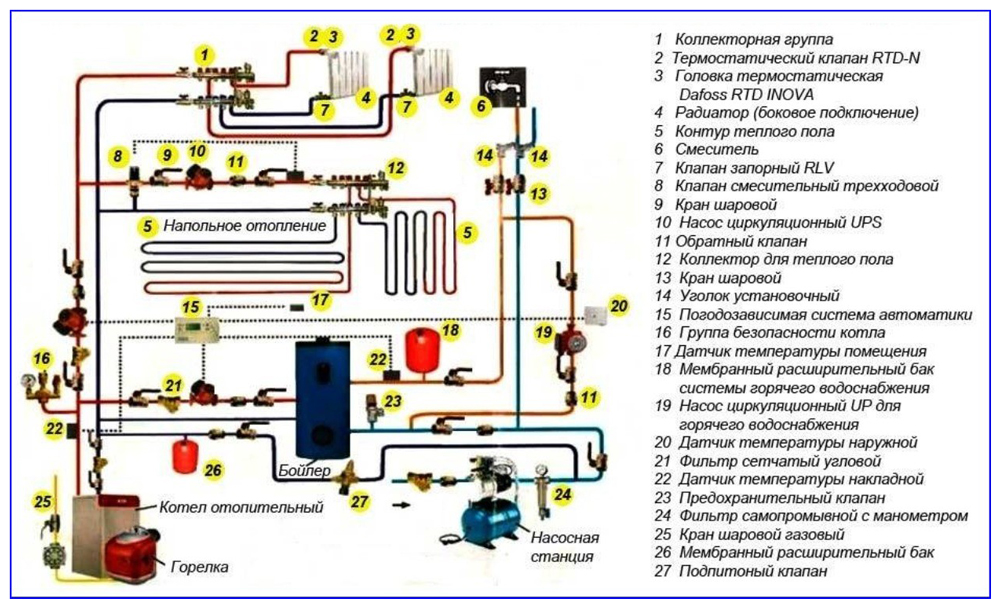

Схема котельной при использовании твердого топлива

Твердотопливные котлы имеют определенный недостаток, который вызван высокой инертностью работы, из-за невозможности тонкой регулировки процесса горения твердого топлива.

Для того чтобы сгладить недостаток, в схеме устанавливают буферную емкость, которая набирает температуру для нагрева контура отопления и расходует тепло в течении продолжительного времени.

Такая тепловая схема котельной на твердом топливе состоит:

• Источник теплоснабжения с первичным контуром нагрева: твердотопливный котел;
• группа безопасности с предохранительным клапаном;
• буферная емкость;
• циркуляционный насос контура отопления;
• циркуляционный насос котлового контура;
• расширительный бак;
• запорная арматура, дренажи, воздушники;
• балансировочный вентиль;
• смесительный узел контура отопления, для автоматического поддержания температуры в батареях;
• смесительный узел котлового контура, для оптимального режима работы котла;
• погодозависимая или настраиваемая автоматика с сигнализацией аварийного режима.

План с электрокотлом

Электрический котел — агрегат, нагревающий теплоноситель с помощью преобразования электричества в тепловую энергию. Он применяется в качестве источников теплоснабжения для небольших пригородных домов либо, как аварийный источник   с газовым или твердотопливным котлом.

Исходя из модификации таких устройств, используются разнообразные схемы подсоединения электрокотлов к отоплению. Наиболее популярной является многоуровневая система отопления с комбинацией приборов нагрева в виде радиаторов и системы «теплый пол».

Базовые элементы электронагрева частного дома:

1. Источник отопления, электрокотел.
2. Группа безопасности, с воздушником, предохранительным клапаном и манометром, для сбрасывания излишнего давления в сети.
3. Коллектор для направления воды по контурам.
4. Радиаторы.
5. Теплообменник для ГВС.
6. Расширительный бачок, для гидрокомпенсации системы.
7. Коллектор для системы «теплый пол».
8. Система теплый пол.
9. Фильтр  очистки теплоносителя от взвешенных веществ.
10. Обратный клапан.
11. Циркуляционный электронасос.
12. Сети электроснабжения.
13. Автоматика безопасности с сигнализацией.

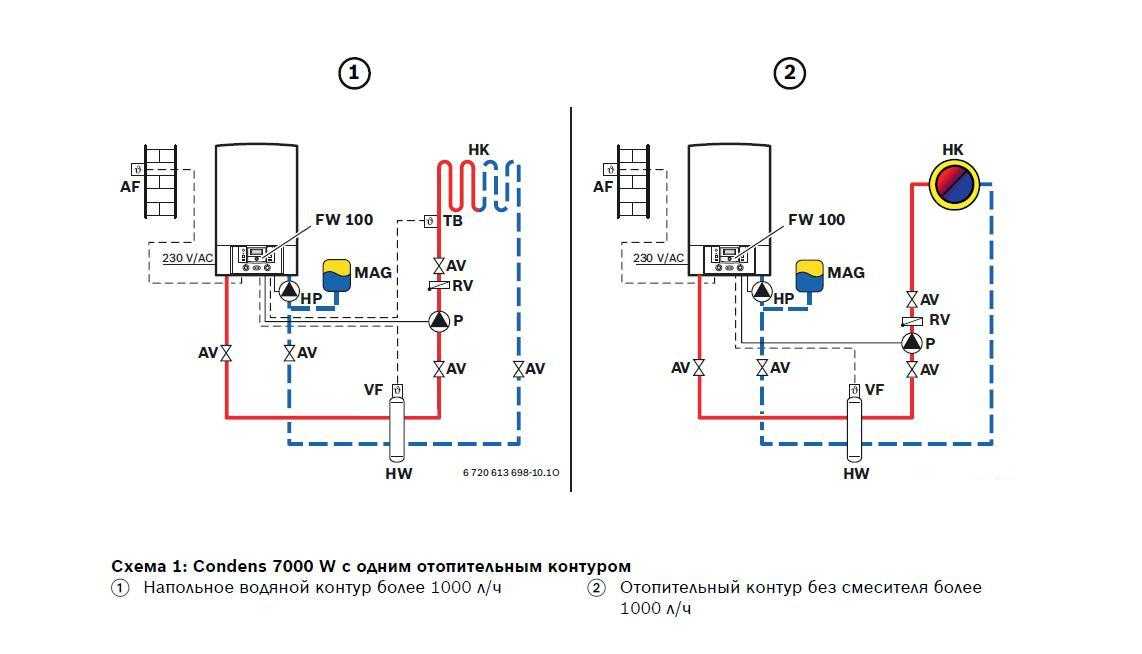

Схема с газовым котлом

Газовые котлы являются самыми экономичными и функциональными источниками отопления. В небольшом корпусе, по сути, размещается мини-котельная в частном доме.

Производители современных котлов обустраивают в корпусе все необходимое оборудование в виде насосов, расширительного бака, предохранительно сбросного клапана и воздушника. Собственнику такого оборудования остается только подключить агрегат к контуру отопления и ГВС, что существенно снижает затраты на монтаж.

Но главное преимущество комплексной сборки котла – это согласованность работы всех вспомогательных узлов, которые прошли проверку и наладку в заводских условиях.

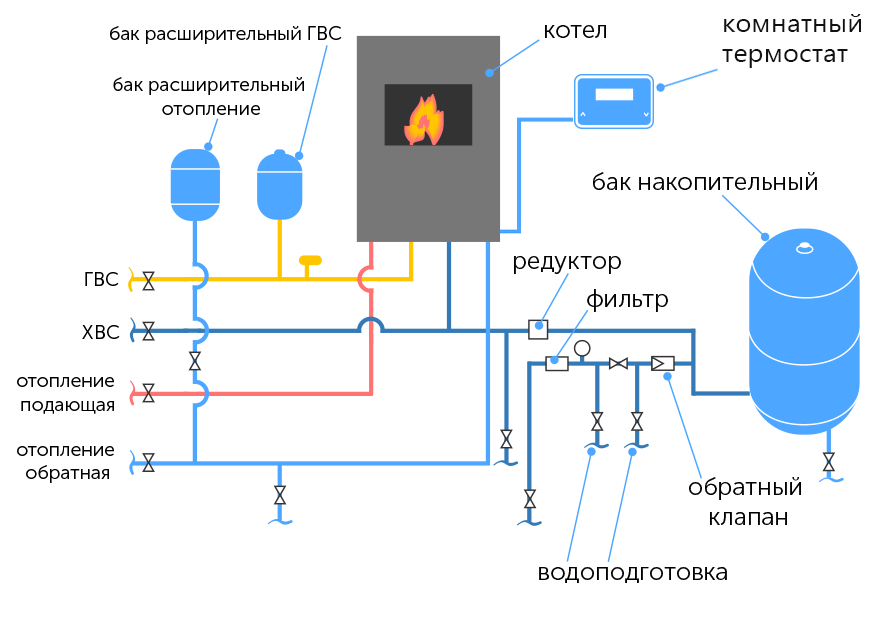

Самая простая тепловая схема газовой котельной:

1. Источник теплоснабжения – газовый котел.
2. Группа безопасности, с воздушником, предохранительным клапаном, манометром и расширительным баком.
3. Подача теплоносителя к нагревательным приборам.
4. Обратка теплоносителя от нагревательных приборов
5. Радиаторы отопления
6. Подача водопроводной воды для подпитки тепловой сети с фильтром и запорно-предохранительной арматурой.
7. Подача водопроводной воды в контур ГВС котла.
8. Фильтр грубой очистки теплоносителя от взвешенных веществ на линии обратки.
9. Обратный клапан на линии обратки.
10. Циркуляционный насос на линии обратки.

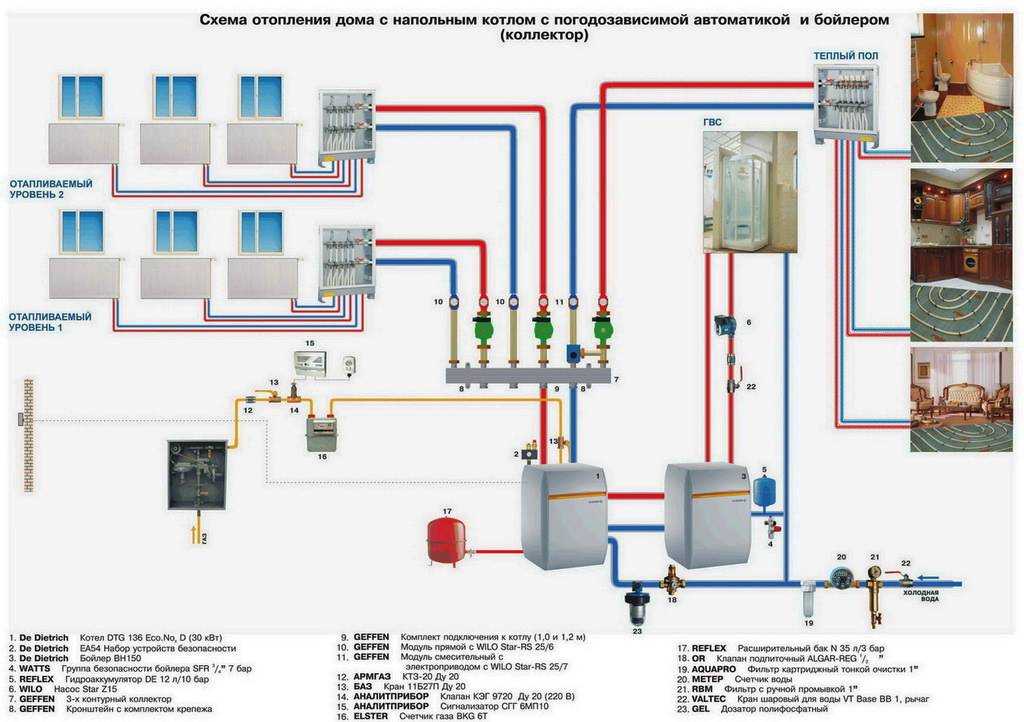

Бойлер в схеме котельной

Существуют разнообразные варианты включения бойлера косвенного нагрева к котлоагрегатам, которые могут работать на любом виде топлива: газ, твердое и жидкое топливо.

В этой схеме с бойлером косвенного нагрева не установлена гидрострелка или распределительный коллектор. Монтаж данных элементов связан с определенными сложностями, так как создает очень сложную гидросистему.

В данной схеме используется 2 насоса циркуляции — на отопление и ГВС. Насос для отопления работает постоянно при работе котельной. Циркуляционный насос ГВС, запускается по электросигналу термостата, установленного в баке.

Термостат определяет падение температуры жидкости в баке и передает сигнал на включение насоса, который начинает циркулировать теплоноситель по контуру нагрева между агрегатом и бойлером, нагревая воду до заданной температуры.

Такая схема используется для всех модификаций источников нагрева, устанавливаемых и в водогрейной, и в паровой котельной.

Допускается определенное видоизменение схемы, когда в ней установлен маломощный котел. Электронасос отопления может отключаться тем же термостатом, который включает насос к бойлеру.

В таком варианте теплообменник греется быстрее, а отопление остановлено. При продолжительном простое, температурный режим в комнате будет падать.

Кроме того после завершения прогрева в бойлере, насос в контуре отопления включается в работу и начинает прокачивать в котел холодный теплоноситель, что вызывает образование конденсата на поверхностях нагрева котла и приводит к преждевременному выходу его из строя.

Процесс конденсатообразования также может проявляться в случае длинных трубопроводов, проложенных к батареям. При большом теплосъеме на приборах отопления, теплоноситель аналогично может сильно остыть, низкая температура обратки станет вредить работе котла.

Для защиты его от конденсата и гидравлического удара, возникающего при соприкосновении холодной воды с горячими поверхностями нагрева, в системе предусматривают защитный контур, оборудованный трехходовым клапаном.

На схеме изображена температура 55С. Интегрированный в схему терморегулятор автоматически выбирает требуемую интенсивность движения потока для поддержания температуры теплоносителя на обратке.

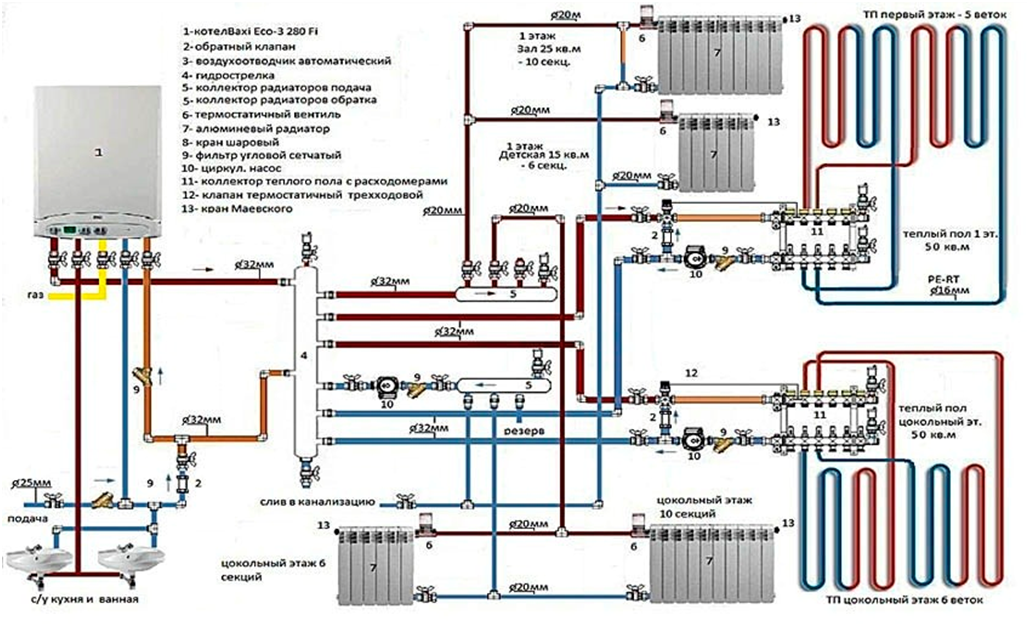

Обвязка с гидрострелкой

В сложных многоуровневых системах теплоснабжения для балансировки потоков жидкости на разнообразных участках схемы с индивидуальными циркуляционными электронасосами зачастую применяют гидромеханический распределитель — гидравлическую стрелку либо коллектор.

Подобная схема котельного агрегата предполагает включение бойлера косвенного нагрева через насос НБ и НР, радиаторное отопление через насос НК1 и НК2, теплый пол — через Н1.

Она имеет возможность работать и без наличия гидравлического модуля, в таком случае предусматривают установку балансировочных вентилей, чтобы компенсировать перепады давления в разнообразных «ветках» системы.

Комплектация тепломеханического оборудования:

1. Источник теплоснабжения – 2.
2. Группа безопасности, с воздушником, предохранительным клапаном, манометром и расширительным баком.
3. Подача теплоносителя к нагревательным приборам.
4. Обратка теплоносителя от нагревательных приборов
5. Радиаторы отопления.
6. Система теплый пол.
7. Бойлер косвенного нагрева
8. Фильтр грубой очистки котловой воды от взвешенных веществ на линии обратки.
9. Обратный клапан на линии обратки.
10. Циркуляционные насосы: по магистральному трубопроводу, в контуре теплого пола и бойлера косвенного нагрева.

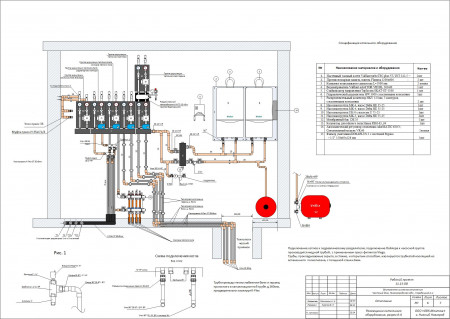

Схема котельной с 2 котлами

Применение двух газовых агрегатов для одной системы теплоснабжения является достаточно востребованным решением среди владельцев автономного отопления при тепловой мощности системы выше 50 кВт.

Это может быть и большая обогреваемая площадь объекта, и наличие дополнительных тепловых нагрузок в виде горячей воды или установок с воздушным калориферным обогревом.

Применение двух агрегатов на одну тепловую схему обладает рядом преимуществ по сравнению с одним источником равноценной мощности. Прежде всего, потому, что несколько малогабаритных агрегатов меньшего веса, значительно проще и экономичнее разместить в котельной, что особенно актуально при возведении крышных либо полуподвальных топочных.

Кроме этого, установка 2-х агрегатов значительно увеличивает эксплуатационную надежность системы теплоснабжения. При аварийной остановке одного из агрегата, она будет продолжать функционировать с 50% тепловой нагрузкой.

Такая схема обвязки существенно увеличивает рабочий ресурс котлов, из-за того что они меньше нагружены в отопительный период года.



Вентиляция в котельной в частном доме с газовым котлом: расчет и требования

• На потолке должен быть вентиляционный выход. Котельная должна быть подключена ко всей вентиляционной системе дома, если таковая имеется.
• Как сделать вентиляцию в котельной частного дома: стену, в которой проходит дымоход, нужно пробить в двух местах: в одном выход дымохода из стены, подвод к котлу и второе место внизу прочистить мусор, скопившийся в дымоходе, но при этом не менее 25 см от верхнего выхода (который подключен к котлу).
• Подача воздуха в котельную осуществляется через отверстия в нижней части двери или через вентиляционный канал.
• Отверстия для забора воздуха рассчитываются из расчета: 8 см² на каждый кВт мощности котла, если забор воздуха осуществляется с улицы. Соответственно 30 см², если забор воздуха изнутри.
• Также обязательно изучите документацию на котел, наверняка там описаны требования к вашей конкретной модели котла.

Необходимость циркуляции воздуха в газовой котельной

Даже при небольшом наличии угарного газа ухудшается самочувствие жильцов дома. Головная боль, резь в глазах, вялость – это меньшее, что сопровождает человека при отравлении газом.

Наиболее опасны его утечки, так как часто приводят к взрыву или пожару. А также неправильно рассчитанная вытяжка напрямую влияет на производительность котла.

Это связано с тем, что для нормального сгорания топлива необходим свежий кислород. А если его недостаточно из-за плохой вентиляции, то газ горит хуже и, соответственно, котел отдает меньше тепла.

ВНИМАНИЕ! Плохая вытяжка с напольным котлом служит источником газа и горения внутри выхлопной трубы, в результате чего уменьшается ее проход, ухудшается тяга и помещение становится задымленным.

Требования к вытяжке

В газовых котельных к системе вентиляции предъявляются повышенные требования.

Кроме того, такие помещения могут быть оборудованы:

• Как отдельное здание.
• Пристроить дома к зданию.
• В подвале.
• В отдельной комнате в здании.

Если оборудование рассчитано на сжиженный газ, то для этих целей нельзя использовать подвалы и чердаки, так как удельный вес газа больше, чем у воздуха.

В результате в случае протечки он тонет и становится взрывоопасным. Наряду с выделением отдельных комнат современные настенные котлы допускается размещать на кухне.

Рекомендуем ознакомиться: Вентиляция в каркасном доме

Несмотря на коаксиальный дымоход, помещения для них должны соответствовать следующим требованиям:

1. Площадь около 12 м2.
2. Высота до потолков более 220 см.
3. Размер окна должен быть не менее 0,05м2 на 1м³ объема помещения.
4. Наличие окна или открывающееся окно.
5. Котел подвешивается на стену из негорючего материала, при этом расстояние от соседней перегородки должно быть не менее 20 см.
6. Достаточное количество отверстий для забора воздуха из соседнего помещения.

Как сделать вытяжку

Типы котлов для частного дома

Перед тем, как обустроить вытяжку в своем доме, важно правильно определиться с необходимым оборудованием (в том числе с типом котла), используемые материалы и тип ответвлений воздуховодов. Начать следует с комплекта оборудования, подобранного с учетом следующих факторов:

• площадь будущей котельной;
• безопасное расстояние до легковоспламеняющихся предметов;
• тип самого помещения;
• сумма сметных расходов.

Также важно определиться с типом котла, выбранного для отопления частного дома. Оптимальным вариантом для этого случая являются электрические, газовые или твердотопливные (пеллетные) агрегаты. В случае частых перебоев с электричеством рекомендуется устанавливать комбинированные котлы, работающие на нескольких видах топлива.

В качестве примера выбран газовый агрегат средней мощности, что объясняется сравнительной дешевизной используемого в них энергоносителя и эффективностью самого способа нагрева. Рабочая температура в камере сгорания такого образца значительно ниже, чем у других моделей.

Материалы вытяжки

При выборе материала для обустройства вытяжки исходят из возможностей и конкретных условий работы. Чаще всего для этих целей выбирают: кирпич

• ;
• керамика;
• металл.

Кирпич обычно применяют для изготовления колпаков твердотопливных котлов. Несмотря на то, что чистить его достаточно сложно, срок службы агрегатов с такой вытяжкой достаточно велик. Этот материал не подходит для газовых агрегатов, так как при низких температурах горения в трубе будет скапливаться конденсат.

Керамика гораздо лучше подходит для газа – она выдерживает температуру до 650°С. Но в этом случае необходимо предусмотреть защиту от воспламенения сажи в дымоходе, предусмотрев канал для отвода конденсата. Как вариант — утепление выпускных каналов минеральной ватой.

Стальная труба – хороший выбор для твердотопливных и газовых систем отопления. При относительно высоких температурах с твердыми окатышами выбирают колпак из жаропрочного металла с более толстыми стенками (до 1 мм), а при использовании газа этот показатель принимают равным 0,6 мм.

Выбор типа вытяжного канала с вентилятором

Следующим шагом является выбор вытяжного канала с вентилятором, подходящего для данных условий, гарантирующего требуемую производительность. Этот показатель определяется простым расчетом по формуле, учитывающей объем котельной (пусть он будет равен 10 м³) и необходимость трехкратного обновления в ней воздуха в течение суток. Перемножив эти две цифры, вы получите 30 м³/час — это минимальная мощность необходимого вентилятора.

Коаксиальные дымоходы доступны в двух различных исполнениях: горизонтальном и вертикальном. Первые традиционно монтируются вдоль стен, а вторые укладываются в любом допустимом месте с выходом через потолок на чердак и крышу.

При выборе вертикального дымохода следует быть готовым к тому, что затраты увеличатся, так как он длиннее и сложнее в установке. Также потребуется отдельный коллектор конденсатора. К недостаткам горизонтальной конструкции относится риск замерзания конденсата в части, выведенной наружу. Чтобы решить эту проблему без больших затрат, достаточно утеплить его минеральной ватой или подобным теплоизоляционным материалом – при не очень сильных морозах это частично помогает. Для предотвращения образования льда на конце трубы монтируется решетчатая головка.

Для правильного монтажа горизонтального дымохода важно придерживаться следующих рекомендаций:

• выход трубы делается примерно на высоте 2 метров от земли;
• расстояние от выпускного канала до расположенного над ним окна не менее 1 метра;
• при прокладке трубы под наклоном 3-12 градусов конденсатосборник делать не нужно;
• запрещается выводить магистраль в соседнее помещение;
• расстояние от выхода дымохода до близлежащей газовой трубы должно быть 0,2 метра и более.

Классическая комплектация горизонтального отвода включает саму трубу, переходники различных типов, а также набор декоративных накладок и наконечников с болтами крепления.

Нормы вентиляции газовой котельной согласно СНиП

При выполнении приточно-вытяжной системы необходимо строго соблюдать все требования СНиП от 2. 04. 05-91.

Для газовых котлов необходимо учитывать трехкратный воздухообмен за 1 час, а если такая вентиляция не создается естественным путем, то необходимо предусмотреть принудительную вытяжку.

Схему циркуляции воздуха принимать согласно приложению. 11 СНиП:

• Помещение газовой котельной должно быть оборудовано вентиляцией, при этом выход воздуховода должен располагаться на потолке.
• Подача воздуха осуществляется через вентиляционный канал или через отверстия в нижней части дверей.
• Расход рассчитывается по мощности котла: на 1 кВт мощности должно приходиться не менее 0,08м2 воздуха.
• Приходящие из соседнего помещения: на 1 кВт мощности — свыше 0,3м2 отверстий.

Другие положения по оборудованию систем вентиляции можно найти в юридических документах.

Твердотопливные отопительные котлы — монтажный чертеж

Содержание:

1. Особенности эксплуатации твердотопливных котлов 2. Классификация твердотопливных котлов 3. Одноконтурные и двухконтурные котлы 4. Традиционные и газовые генераторный принцип работы 5. Летучий и энергонезависимый вариант 6. Безопасность твердотопливных котлов

Если в поселке нет магистрального газопровода, при создании тепловой сети в частном доме устанавливается многофункциональный твердотопливный теплогенератор или электрокотел.

Правда, для работы последнего потребуется надежная линия электроснабжения, так как при отключении электричества нагревательный прибор перестает функционировать, а постоянные перебои в сети могут привести к поломке оборудования. В этом случае твердотопливный отопительный котел – лучшее решение проблемы.

Виды вентиляции для работы газовых котлов

Система вентиляции представляет собой перечень элементов для забора и удаления воздуха и различается по следующим признакам:

• По принципу формирования воздухообмена ( естественная и принудительная тяга).
• По предварительной записи. Вытяжная, приточная и комбинированная вентиляция.
• По конструкции (канальные и простые).

Рассмотрим более подробно первые два вида вентиляции.

Общие сведения о котлах, их размещении

Газовый котел – это оборудование, позволяющее нагревать и поддерживать воду на определенном уровне температуры за счет тепловой энергии, получаемой в результате сжигания газа. Процесс горения газа сопровождается выделением побочных продуктов, представляющих значительную угрозу для здоровья человека.

Их попадание в организм вызывает нарушения процессов жизнедеятельности человека. В больших дозах соединения провоцируют развитие опасных заболеваний. Не стоит забывать и о самом природном газе: он взрывоопасен и требует особого обращения при использовании.

В частных домах используются различные газовые котлы, у которых разные требования к воздухообмену. Установлены требования к размещению мощного напольного оборудования. Такие агрегаты могут быть установлены в отдельном специальном здании, в пристройке к основному дому, на чердаке, в подвале или в цокольном этаже.

Дополнительные требования предъявляются к помещениям, на которых размещается напольный газовый котел:

1. Площадь не менее 4 кв.м.
2. Объем помещения не менее 8 куб.м. м.
3. Высота потолков не менее 2,2 м.
4. Ширина входного проема не менее 80 см.
5. Наличие не менее одного окна с прямым выходом воздуха с открывающимися створками для проветривания.
6. Наличие открытого подвода воздуха — щели в стеновом или оконном профиле, через которую постоянно подается кислород.
7. Поскольку объект относится к категории взрывоопасных, площадь остекления в нем должна превышать 0,05 кв.м. за 1 куб.м. м. объем помещения.

Использование цоколя и цоколя допускается с ограничениями при соблюдении ряда дополнительных требований. В таких помещениях обязательно оборудование основной и резервной вентиляционных систем, т. к. неисправность воздухообменной конструкции приведет к взрывоопасности.

Чаще всего используются настенные котлы малой мощности. Средняя мощность таких отопительных агрегатов составляет 30 кВт. Они обеспечены производительной и удобной камерой внутреннего сгорания. Это оборудование имеет менее строгие требования к размещению. Настенные котлы можно разместить в подсобном помещении, на кухне или в ванной.

Настенный газовый котел можно разместить на кухне

1. Подача объемов кислорода, необходимых для процесса прямого сжигания. При недостаточной подаче свежего воздуха горение провоцирует выделение избыточного количества вредных соединений.
2. Созданы оптимальные условия для эффективной работы оборудования.
3. Удаление продуктов горения и самого газа из помещения в случае неисправности оборудования.

Классификация вентиляционных систем, применяемых в большинстве частных домов:

1. По принципу создания тяги: естественная или принудительная.
2. По направлению движения: приточные, вытяжные, комбинированные (соосные).
3. По исполнению: канальные или цельные, без каналов.

Факторы, влияющие на параметры системы воздухообмена в помещении с газовым котлом:

1. Мощность устройства, его функциональные особенности.
2. Площадь комнаты.
3. Загрузка котла (частота использования).
4. Наличие окон, дверей.
5. Особенности климата местности, где расположен дом (температура, ветер, осадки, влажность и т.п.).

Существует несколько факторов, влияющих на параметры системы воздухообмена в помещении с газовым котлом.

Естественная вентиляция в газовой котельной

Если в доме имеется котел мощностью до 30 кВт, то достаточно обеспечить подачу воздуха, оборудовав в нижней части стены вытяжной зонт или дверь. Таким источником может служить яма диаметром 10-15 см.

Для создания вентиляционного канала для притока воздуха необходимо:

1. В отверстие установить отрезок трубы из любого материала (пластик, асбестоцемент).
2. Прикрепите москитную сетку к внешней стороне ее конца.
3. Воздухозаборник целесообразно установить рядом с топкой в ​​стене, чтобы воздух мог подсасываться непосредственно в камеру сгорания, не создавая пыли в помещении.
4. Вытяжной канал монтируется через крышу. Он выглядит как труба такого же диаметра, и при этом оснащен защитной сеткой от насекомых и зонтом наверху для защиты от осадков.

ЭТО ВАЖНО ЗНАТЬ! Диаметры вытяжных и приточных вентиляционных труб должны быть одинакового размера для оптимального воздухообмена.

Дверь в котельную, если она оборудована решеткой в ​​нижней части, также может служить вытяжным элементом.

Рекомендуем ознакомиться: 5 бесшумных современных вытяжек для дома — критерии правильного выбора

Свой теплотехник

Установка твердотопливного котла своими руками вполне по силам любому грамотному человеку, достаточно знать некоторые особенности. Мощность котла, диаметр труб отопительного контура и многое другое лучше рассчитать специалисту. Также следует решить, будет ли техника работать на определенном виде топлива или приобретать комбинированное, предусматривающее загрузку разными видами топлива.

Перед началом установки следует разобраться в технологии и изучить схему.

Процесс не сложный, не длительный, но ответственный. Монтаж данного твердотопливного агрегата производится только при четком знании технологического процесса, иначе возможна некачественная работа отопления, выражающаяся в перерасходе топлива, недостаточном обогреве помещения или даже выходе из строя твердотопливного котла.

Перед покупкой прибора следует рассчитать значение требуемой мощности, исходя из объема (не площади!) отапливаемого помещения и коэффициента теплопроводности стен (данные взяты из таблиц), а также решить какую автоматику поставить в будущую котельную, при условии, что регулировка будет автоматической, а не ручной.

Принудительная вентиляция

Искусственная вытяжка может быть не только приточной, но и комбинированной, то есть приточно-вытяжной.

Этот процесс происходит при принудительном нагнетании воздуха через приточные и вытяжные трубы вентиляторами. За час такое устройство перекачивает не один десяток кубометров свежего воздуха.

В современных вентиляционных установках имеется контрольно-регулирующая аппаратура, которая позволяет поддерживать не только микроклимат в котельной на должном уровне, но и обеспечивает правильную работу котла.

Такие системы вентиляции подразделяются:

Моноблочные установки. Устройства этого типа можно установить в любом помещении.

Приточно-вытяжные системы. Забор и выпуск воздуха здесь осуществляется принудительным способом. Такое оборудование обычно устанавливают в подвальных помещениях, в основном там, где используются высокопроизводительные газовые котлы.

Самый лучший и безопасный тип приточной вентиляции – котел с коаксиальным дымоходом. В эту комбинированную трубу по внешнему зазору забирается свежий воздух с улицы, а через внутреннее отверстие выходят отработанные угарные газы.

Кроме того, такая вентиляция повышает КПД котла, так как в помещение подается уже нагретый воздух, за счет встречного выброса выхлопных газов через внутреннюю трубу.

Процесс монтажа

Дымоход может быть как внутренним (внутри дома), так и наружным (снаружи дома). Рассмотрим процесс установки для каждого варианта.

Вне дома

• Прикрепите горизонтальный участок сэндвич-трубы, который будет проходить через стену, к патрубку котла,
• изолировать этот участок и отверстие в самой стене,
• приделать тройник с ревизией и установить заглушку,
• нарастить трубу с последующими звеньями на нужную высоту. В качестве крепежных элементов используются скобы, с помощью которых труба крепится к стене с шагом 2 м,
• прикрепляют конический наконечник к верху конструкции,
• укрепляют стыки хомутами,
• окрашивают поверхность трубы с термостойкой краской.

В Доме

• отметить места выхода дымохода в перекрытиях и кровле,
• вырезать отверстия в конструкциях,
• соединить патрубок котла с переходником-переходником,
• прикрепить тройник и ревизию,
• прикрепить лист стали и установить магистраль кронштейн,
• нарастить трубу на необходимую высоту,
• в месте перехода полов смонтировать защитную конструкцию (проходную трубу) из оцинкованной стали, в которой нужно прорезать отверстие чуть больше диаметра дымоход. Затем заготовку надевают на дымоход и закрепляют к стенкам проема в потолке,
• закрепить дымоход настенными кронштейнами и усилить стыки хомутами,
• установить защитный колпак поверх трубы.

Выходной участок вентиляционного канала над кровлей должен возвышаться:

1. над коньком кровли или парапетом не менее чем на 0,5 м, если дымоход находится на расстоянии не более 1,5 м от парапета и верхней кромки кровли,
2. над коньком или парапетом или находиться на их уровне, если труба находится на расстоянии 1,5 — 3 м от конька и парапета,
3. быть не ниже условной линии, проведенной от конька под углом 10º — при высоте флюгера более 3 м относительно конька,
4. над плоской крышей не менее чем на 50 см.

Посмотрите видео по устройству дымохода:

Плюсы и минусы двух систем

Естественная вентиляция

Для самостоятельного обустройства такой вытяжки не нужно особых навыков, при этом она имеет ряд преимуществ:

1. Отсутствие механизмов делает такой воздухообмен надежным и долговечным.
2. Нет необходимости тратить деньги на покупку устройств.
3. Простота использования.
4. Тишина во время работы.

В свое время такая вытяжка полностью отвечала ее требованиям, но с появлением нового газового оборудования взгляд на это изменился.

При этом были обнаружены следующие существенные недостатки:

• Зависимость оптимальной циркуляции воздуха от времени года и климатических условий.
• Невозможность регулировать поток воздуха.
• Проникновение посторонних частиц в систему.

Рекомендуем ознакомиться: Организация вентиляции естественного и принудительного типа на кухне

А также при снижении притока воздуха есть вероятность повышения влажности в помещении.

Искусственная вентиляция

Искусственная вытяжка лучший вариант при установке газовых котлов, т.к.:

1. Имеется возможность саморегулирования подачи воздуха.
2. Важность этой вентиляции в закрытых помещениях.
3. Приятный микроклимат в помещении.
4. Возможность регулировать воздухообмен с помощью пульта дистанционного управления.
5. Независимость от погодных условий.

Если в доме есть котел с коаксиальным выходом, то встроенный в него вентилятор автоматически создает благоприятную атмосферу для проживания человека.

Единственным недостатком такой системы является достаточно высокая стоимость данной установки.

Размеры котла в частном доме: нормы, стандарты, виды

Архитектурно-строительные работы. Общие чертежи (вариант закрытой системы дымоудаления) (из ТП 903-1-199) Альбом 5.14. Котел. Архитектурно-строительные работы. Нетиповые изделия (из ТП 903-1-199) Альбом 6.3. Подпропетровская установка.

Архитектурно-строительные работы. Нетиповые изделия (из ТП 903-1-199) Альбом 9.10. Податчик документов ДЭ-16(10)-14ГМ. Назначение изготовителя щита управления автоматикой и приборами (из ТП 903-1-199) Альбом 9.18 Устройство водоподготовки.

Задание изготовителя на щиты управления автоматикой и КИПиА (из ТП 903-1-199) Альбом 11.3.Котели. Связь механизмов комплаенса с контролирующими органами Альбом 11.5 Металлические детали вспомогательного оборудования и приборов (из ТП 903-1-199)

Не используется Документ утвержден: Главпромстройпроект Госстроя СССР, Постановление № 11. 41 от 10.11.1983

Тепло в доме — установка твердотопливного котла

Среди владельцев частных домов наиболее распространенной на сегодняшний день является система отопления на твердом топливе. Не у всех есть возможность подключить газ, не у всех хватает средств на отопление дома электрическим котлом. Однако установка твердотопливного котла достаточно надежна и эффективна, чтобы уверенно конкурировать с более современными способами отопления дома.

При подключении к автоматике эти устройства вполне конкурентоспособны. В этом плане с ними можно конкурировать, если только котлы длительного горения.

Расчет системы вентиляции

От правильной установки вытяжных устройств в котельной зависит работоспособность газового оборудования и безопасность людей; поэтому не следует стремиться делать все самостоятельно ради экономии.

НА ЗАМЕТКУ! При составлении проекта необходимо максимально приблизить выход подающей трубы к топливной камере для лучшего притока воздуха и, соответственно, для оптимального сгорания топлива.

При расчете системы вентиляции важно знать следующие параметры:

• Скорость воздуха.
• Объем помещения с учетом высоты потолка.
• Воздухообмен в помещении в единицу времени.

Объем воздушного пространства рассчитывается по следующей формуле V = L × S × H × n, где: V — объем воздуха, подлежащий обмену за 1 час; L – длина комнаты; S — ширина; Н — высота; n — скорость воздухообмена.

Для напольных газовых котлов вентилятор выбирают с запасом мощности, превышающим обычную нагрузку на 25-35%.

Устройство системы вентиляции

Вентиляционный канал должен располагаться возле газового котла

Для отопительного агрегата с закрытой топкой оптимален коаксиальный дымоход, который содержит два изолированных канала в одной трубе. Внутренняя трубка используется для удаления продуктов сгорания, а во внешнюю камеру поступает кислород.

При установке вентиляции соблюдайте правила:

• к дымоходу подключается не более двух видов газового оборудования;
• вентиляционная шахта герметично изолирована;
• система подачи и отвода выполнена из негорючих материалов;
• очистной канал делается на 25 см ниже основного
• от трубы горизонтального дымоудаления до потолка должно быть не менее 20 см;
• выходное отверстие колпака изолировано от холода термостойкими материалами.

Для настенного котла с открытой топкой устраивают отдельные трубы подачи воздуха и дымоудаления, с отверстиями, предусмотренными друг напротив друга. Система оснащена обратным клапаном для предотвращения опрокидывания штока.

Котельная Определение, как она работает, распространенные мошенничества

Что такое котельная?

Бойлерная — это место или операция — обычно колл-центр, — где продавцы с высоким давлением обзванивают списки потенциальных инвесторов («списки лохов»), чтобы продавать спекулятивные, иногда мошеннические ценные бумаги. Списки Sucker идентифицируют жертв предыдущих мошенничеств.

Key Takeaways

• Бойлерная — это схема, в которой продавцы применяют тактику продаж с высоким давлением, чтобы убедить инвесторов покупать ценные бумаги, включая спекулятивные и мошеннические ценные бумаги.
• Большинство продавцов котельных связываются с потенциальными инвесторами посредством холодных звонков.
• Некоторые известные тактики котельной включают заявления, которые инвестор не может легко проверить, требование немедленной оплаты или угрозы за несоблюдение требований.
• Эти методы, если они не являются незаконными, явно нарушают правила добросовестной практики Национальной ассоциации дилеров по ценным бумагам (NASD).
• Тактика продаж в котельной также ограничена Правилом 10b5 Комиссии по ценным бумагам и биржам, которое запрещает дилерам делать ложные заявления, умалчивать существенные факты или совершать другие обманные действия.

Понимание котельной

Термин котельная относится к ранней практике проведения таких операций в подвале или котельной здания и называется так из-за продажи под высоким давлением. Брокер, использующий тактику котельной, дает клиентам только положительную информацию об акциях и отговаривает их от любых внешних исследований. Продавцы котельных обычно используют такие крылатые фразы, как «это верная вещь» или «такие возможности выпадают раз в жизни».

Методы котельной, если и не незаконные, то явно нарушают правила добросовестной практики, установленные Национальной ассоциацией дилеров по ценным бумагам (NASD). По оценкам Североамериканской ассоциации управляющих ценными бумагами (NASAA), инвесторы в совокупности теряют миллиарды долларов в год из-за мошенничества с инвестициями.

Как работает котельная

По данным Комиссии по ценным бумагам и биржам (SEC), люди, участвующие в схеме котельной, обращаются к инвесторам с помощью холодных звонков, которые являются нежелательными звонками людям, с которыми продавец ранее не контактировал. Эта тактика лишает потенциального клиента системы отсчета или истории, на основе которой можно было бы измерить претензии звонящего. Хотя это означает, что у потенциального клиента нет причин доверять звонящему, это также означает, что у него нет исходной информации, которая могла бы опровергнуть его утверждения.

Комиссия по ценным бумагам и биржам США (SEC) рекомендует инвесторам изучить биографию продавцов инвестиций и проверить их зарегистрированный статус на своем веб-сайте Investor.gov.

Часть подхода продаж под давлением может включать заявления об инвестиционных возможностях, которые объект не может проверить самостоятельно. Продавец может настаивать на немедленной оплате покупателем. Они также могут занять враждебную позицию, угрожая перспективам действовать. Обещания высокой доходности и отсутствия риска также могут быть использованы для того, чтобы заставить потенциальных клиентов инвестировать.

Тактика котельной иногда используется, чтобы убедить инвесторов перерасходовать средства на покупку ценных бумаг, которые на самом деле имеют меньшую стоимость. На самом деле ценные бумаги могут быть бесполезными или вообще не существовать, а собранные средства предназначены исключительно для обогащения лиц, стоящих за операцией. Различные мошеннические аферы могут быть запущены через котельные схемы. Это может включать мошенничество с бинарными опционами, мошенничество с предоплатой и мошенничество с микрокапитализацией.

Эти схемы больше не ограничиваются подвалами и котельными; их можно обслуживать в различных местах, например, в офисах или частных домах. Продавцы котельной могут также привлекать потенциальных клиентов не только по телефону, но и другими способами. Электронные сообщения, такие как электронная почта, текстовые сообщения и социальные сети, могут использоваться для установления контакта с потенциальным клиентом.

Как обнаружить и избежать мошенничества в котельной

Как и другие формы схем доверия, котельные используют жадность и эмоции субъектов, чтобы получить свои деньги. Они часто полагаются на тактику продаж с высоким давлением, такую ​​как агрессивные холодные звонки, дезинформация и экстравагантные обещания, чтобы убедить покупателей, что они покупают «надежную вещь». Они также могут намекать на инсайдерскую информацию, например, о предстоящем слиянии или поглощении, которое повлияет на цену акций.

SEC требует, чтобы брокеры придерживались строгих стандартов при продаже ценных бумаг. Брокеры не вправе вводить в заблуждение или упускать существенные факты при продаже ценных бумаг; они также не могут преувеличивать свой послужной список. Они также должны иметь «разумные основания полагать, что рекомендуемая транзакция или инвестиционная стратегия подходит клиенту». Если брокер пытается связаться с потенциальными покупателями с помощью холодных звонков, он может не иметь в виду потребности клиента.

SEC строго запрещает торговцам ценными бумагами дезинформировать инвесторов или делать существенные упущения. Если предполагаемый биржевой маклер утверждает, что имеет доступ к секретной внутренней информации, это классический признак мошенничества.

Примеры котельных

Популяризированные в таких фильмах, как «Бойлерная», «Гленгарри Глен Росс» и «Волк с Уолл-Стрит», котельные стали синонимом неэтичной тактики продаж. Однако фактические методы существенно изменились. Вот несколько недавних примеров:

Мошенничество с пенни акциями

Пенни-сток — это небольшие компании, торгующиеся по цене менее 5 долларов за акцию. Большинство дешевых акций слишком малы для обычных фондовых рынков и торгуются только на внебиржевом рынке. Это означает, что сравнительно небольшая группа покупателей может вызвать значительный рост цен.

В типичной афере с грошовыми акциями операторы сначала накапливали акции с малой капитализацией по низкой цене, а затем использовали тактику котельной, чтобы найти покупателей по завышенной цене. В такой афере жертвы могут думать, что они покупают на открытом рынке, тогда как на самом деле они покупают свои акции непосредственно у операторов.

Мошенничество с программным обеспечением

Не все котельные продают ценные бумаги. В 2015 году в австралийском штате Квинсленд полиция обнаружила котельную, торгующую программным обеспечением для ставок на спорт. Согласно ABC, телемаркетологи «работали по тщательно подготовленному сценарию», чтобы собрать миллионы долларов от австралийских инвесторов, обещая экстравагантную прибыль до 80 000 долларов в год. Мошенники также использовали вымышленные имена и сфабрикованные показания, подкупая местную полицию за прикрытие.

Часто задаваемые вопросы о котельной

Что такое мошенничество с насосом и сбросом?

Pump and dump — это форма незаконного манипулирования рынком, при которой мошенники искусственно завышают цену собственных акций, чтобы продать их с прибылью. Мошенничество с пампом и дампом особенно популярно среди криптовалют из-за отсутствия глубины рынка и эффективного регулирования.

В типичном случае накачки и сброса операторы используют холодные звонки, доски объявлений или социальные сети, чтобы связаться с инвесторами и убедить их купить ценные бумаги, обычно обещая гарантированную прибыль. Когда цена начинает расти, операторы продают свои акции, оставляя покупателей в руках.

Что такое Закон о реформе пенни-стока?

Принятый в 1990 году Закон о реформе пенни-акций был направлен на сокращение случаев мошенничества с грошовыми акциями, таких как схемы, описанные выше. Закон включал строгие требования к раскрытию информации для брокеров, продающих грошовые акции, чтобы они не дезинформировали покупателей. Он также создал электронную торговую площадку для котирования таких ценных бумаг.

Что такое набор номера и улыбка?

«Набери и улыбнись» относится к методу телемаркетинга холодных звонков потенциальным покупателям с целью продажи. Как следует из самого термина, эти методы основаны на тактике продаж с высоким давлением и эмоциональном манипулировании, чтобы убедить людей покупать вещи, которые они обычно не хотели бы покупать. Для борьбы с агрессивными холодными звонками правительственные учреждения запретили телепродавцам делать ложные заявления, звонить на мобильные телефоны или нарушать список запрещенных звонков.

Итог

Мошенничество с котельными так же старо, как фондовый рынок.
