Шумоизоляция потолка в деревянном доме: Шумоизоляция в деревянном доме – Современные материалы для шумоизоляции стен, потолка и пола дома

Шумоизоляция в деревянном доме – Современные материалы для шумоизоляции стен, потолка и пола дома

Казалось бы, жизнь в собственном деревянном доме или коттедже из SIP-панелей исключает воздействие шума, исходящего от соседей, детских площадок и автопарковок, к которому так привыкли жители многоквартирных домов. Однако зачастую место городского шума заменяет шум автотрассы, близлежащего железнодорожного пути или промышленного предприятия, расположенного в паре километров от коттеджного поселка. Кроме того, посторонний шум создают град, дождь и порывистый ветер. Звуки природы, мешающие нормальному сну, особенно слышны на верхнем этаже, мансардной крыше и чердаке.


Как сделать шумоизоляцию в деревянном доме?

Работы по шумоизоляции частного дома рекомендуется проводить параллельно возведению стен и перегородок, монтажу теплоизоляции. Для деревянного дома подойдут только композитные материалы, которые не содержат в своем составе горючих полимеров и других пожароопасных синтетических добавок.

Звукоизоляционные материалы

Мы уже писали о современных материалах для звукоизоляции дома в одной из предыдущих статей. Сегодня на строительном рынке представлено около десятка инновационных продуктов для максимальной защиты от шума. Строительные материалы, совмещающие звуко- и теплоизоляционные свойства, производят компании «МаксФорте», «Корда», «СофтБорд», «КНАУФ», «Техниколь», «Парок» и другие производители из России и Европы. Изделия поставляются в виде рулонов, лент, минеральных плит и гибких матов.

Виды шума

Шум, распространяемый в помещении, можно классифицировать по способу передачи звуковых волн.

  • Воздушный шум — передается по воздуху и не имеет физической связи с ограждающими конструкциями. С ним легко справляется самая простая шумоизоляция деревянного дома (шум автомобилей и поездов за окном, звуки телевизора в гостиной, шум воды в душевой).
  • Ударный шум — создается при физическом контакте объекта и поверхности.
    Распространяется по телу поверхности и прилегающим строительным конструкциям (бег ребенка на верхнем этаже дома, стук дождя по крыше, опускание тяжелых спортивных снарядов на пол или раму, приваренную к полу).
  • Структурный шум — создается при вхождении объекта в саму конструкцию. Этот вид шума способен преодолевать максимальные расстояния в рамках жилого дома (забивание гвоздей в пол молотком, сверление отверстий в стене перфоратором).

Кроме того, шум, как и любой другой звук, можно группировать по частотному спектру:

  • Низкий — его хорошо слышат пожилые, но плохо — дети (гудение дальних поездов, фон промышленных предприятий, вибрация телефона на столе).
  • Средний — его хорошо слышит большинство людей (разговор людей в доме, просмотр телепередачи, работа стиральной машины).
  • Высокий — его хорошо слышат дети, плохо — пожилые (писк при работе электроники, игра на скрипке, заточка ножей).

Шумоизоляция стен, пола и потолка

Шумоизоляция стен в деревянном доме — важная, но недостаточная процедура. Большинство ударных и структурных шумов передаются от одного конструктивного элемента дома к другому, что позволяет посторонним звукам просачиваться сквозь полы, потолки, скрытые перегородки и панели. Поэтому вопрос шумоизоляции должен решаться комплексно, затрагивая все вертикальные и горизонтальные плоскости дома.

Несущие стены

При обустройстве шумоизоляции несущих стен деревянного коттеджа изнутри необходимо отдавать предпочтение материалам малой толщины. К ним можно отнести натуральную пробку и вспененный полиэтилен. Выбрав толстый изолятор вы потеряете полезную площадь дома и сознательно уменьшите размеры комнат.

При малобюджетном строительстве можно использовать такие проверенные материалы, как минеральную или каменную вату, а также пенопласт, однако придется пожертвовать метражом — данные материалы имеют большую толщину. Золотая середина — монтаж гипспокартона. Строительный лист имеет среднюю толщину и стоит относительно недорого.

Перед началом шумоизоляции несущих стен внутри дома необходимо провести их тщательный осмотр для выявления трещин, сколов, люфтов и щелей.

Все обнаруженные изъяны требуется устранить. Если вы устраиваете шумопоглотители в уже построенном доме, необходимо демонтировать розетки, а в их отверстия посетить пенопласт или стекловолокно, создавая тем самым локальную блокаду для звуковых волн. Входы любых трубопроводов в помещении необходимо заделать эластичными герметиками.


Для крепления звукоизоляции инсталлируются специальные деревянные профильные конструкции или их аналоги из оцинкованного металла. Такие обрешетки крепят вертикально к полу и потолку, не закрепляя их на стенах, иначе крепеж может стать проводником для звука. Изоляционные материалы плотно укладываются в области между профилями. После монтажа звукоизоляции поверх обрешетки устанавливают плиты из качественного гипсокартона, швы и места крепления шпаклюют. На этом черновая отделка стен со звукоизоляцией завершается.

Внутренние перегородки

Тонкая древесины, из которой выполнены внутренние перегородки дома — хороший проводник не только теплого воздуха, но и звуковых волн. Поэтому без качественного изолятора хозяева дома будут слышать даже самые тихие скрипы дверей и бег кошки или собаки, находясь при этом в другой части дома.


Для уменьшения уровня шума следует обшить перегородки гипсокартоном с двух сторон или установить трехслойную конструкцию из внешних листовых материалов вроде ДСП и ДВП, а также внутреннего звукоизоляционного слоя. Можно смастерить самодельные перегородки, используя различные шумопоглощающие материалы, например, плиты из вулканического изверженного базальта, или использовать готовую продукцию с обрешеткой.

Пол

При выборе напольной шумоизоляции следует отдать предпочтение тем материалам, которые поглощают не только воздушные шумы, но и защищают от ударных звуков. Для этого необходимо рассмотреть структуру материала — если она плотная, значит, детский бег на втором этаже не будет слышен гостям на первом. Кроме того, важно учесть возможность монтажа теплых полов. Не каждый звукопоглощающий материал можно нагревать.

Для шумоизоляции пола дома подойдут современные материалы — плотные виды минеральной и стекловаты, пенопласт. Отдельно стоит отметить вспененный полистирол (EPS) — насыпной или плиточный материал, который зарекомендовал себя для «плавающих» полов. Максимальный эффект шумоизоляции при этом достигается благодаря слабому прилеганию вспененного полистирола к конструктивным элементам дома.


Относительной популярностью при звукоизоляции пола в деревянном доме пользуется измельченное и термически обработанное вулканическое стекло — вспученный перлит. В зависимости от размера фракции его насыпная плотность может составлять от 40 до 500 кг на кубометр, что позволяет подобрать материал для разных этажей здания.

Перекрытия

Чуть ниже пола спального этажа и напольного покрытия чердака следует избегать возникновения «звуковых мостиков». Это небольшие канальцы, образующиеся при соприкосновении деревянных элементов. Их появление нежелательно, так как благодаря «звуковым мостикам» волны легко передаются по конструктивным элементам здания из одной точки дома в другую. Поэтому требуется расположить демпфирующие материалы между балками перекрытий и лагами пола. При этом не требуется крепить лаги к балками. Между лагами необходимо плотно уложить шумопоглощающие материалы. Сверху лаги можно покрыть тонким слоем вспененного полиэтилена.

Потолок

Для шумоизоляции потолка в деревянном доме используют специальные прокладки, которые кладут между пересекающимися конструктивными элементами. Изделия поглощают вибрации и снижают уровень ударного шума. Собирать потолок нужно таким образом, чтобы установленные лаги образовали решетку. Решетчатая структура увеличивает жесткость, что, в свою очередь, положительно влияет на уровень шумопоглощения. Помимо прочего межэтажные конструкции засыпают песком и керамзитом. Засыпку можно производить только на полиэтиленовую пленку, положенную поверх мембран «Тексаунд», панелей «Изотекс» и других подобных материалов.


Шумоизоляция дома из СИП-панелей

Способы шумоизоляции СИП-дома практически не отличаются от методов шумовой защиты деревянных зданий. Так как плиты OSB имеют малый вес, основная задача владельца коттеджа — увеличить массу и сопротивляемость материалов звуковым волнам. С помощью традиционного гипсокартона (ГКЛ и ГВЛ) индекс шумоизоляции RW в доме из СИП-панелей можно поднять до Европейских норм. Популярным и зарекомендовавшим себя материалом среди владельцев SIP-домов являются звукопоглощающие плиты «Акустик Баттс» от компании Rockwoll.


Плиты изготовлены из безопасной каменной ваты и могут быть смонтированы для поглощения шума в каркасных перегородках, несущих стенах, подвесных потолках и полах по лагам. Кроме того, для снижения уровня громкости посторонних шумов рекомендуется использовать декоративные и технические пробковые покрытия.

Нужно ли проводить шумоизоляцию окон и дверей?

Окна и двери — самые уязвимые места, которые хорошо пропускают звук в дома из СИП-панелей. Устанавливать оконные и дверные блоки в проемы собранного домокомплекта необходимо в соответствии с ГОСТ. Проблема проникновения уличного шума решается звукоизоляцией дверных и оконных проемов, а также установкой многослойных входных дверей и стеклопакетов.

Металлические двери с толщиной полотна от 70-90 мм реализует фабрики Guardian, Torex, Termo и другие производители. Пробковый лист, изолон и экструдированный пенополистирол, уложенные в 3–7 слоев между стальными листами, надежно защищают дом не только от проникновения шума, но и от обледенения.

При выборе шумоизолирующих стелкопакетов нужно уделить внимание типу стекла. Рекомендуется монтировать окна из пленочного или ламинированного триплекса с промежуточными слоями из PVB (поливинилбутираля) или ЭВА (этилвинцилацетата).

особенности выбора материалов и правила их монтажа

Древесина по своей природе является отличным проводником звука. Кроме того, она способна несколько «усаживаться» с течением времени, вызывая скрипы в местах стыков пиломатериалов. Поэтому использование древесины в качестве перекрытий потолка неизбежно требует грамотного решения вопроса звукоизоляции.

Приглашаем познакомиться с основными технологиями реализации шумоизоляции потолка в доме с деревянными перекрытиями, особенностями выбора материалов и правилами их монтажа.

Содержание статьи:

Виды шумов и особенности их распространения

Рациональный выбор и установка средств звукоизоляции невозможны без четкого понимания природы возникновения и распространения шумов. Традиционно выделяют четыре основных вида шума, передача которых наиболее вероятна через деревянные перекрытия потолка:

  1. Ударный – связан с природой вибрационных звуков и первоначально распространяется в твердой среде. Примером ударного шума может служить стук каблуков, звук переставляемой мебели, падения предметов на пол и т. п.
  2. Акустический – является следствием воздействия внешних источников звука и первоначально распространяется в воздушной среде, а уже оттуда проникает в строительные материалы. Самые распространенные примеры акустических шумов – голоса и музыка.
  3. Смешанные – комбинируют оба предыдущих вида, то есть распространяются одновременно в структуре конструкционных материалов и воздушной среде. Самый известный пример – работа электроинструмента и некоторых бытовых приборов.
  4. Структурный – шум, зарождающийся в соединениях строительных конструкций вследствие их относительного осевого или линейного смещения относительно друг друга. Проще говоря, структурный шум – это скрипы, стуки и прочие звуки, возникающие в местах неплотной подгонки стройматериалов.

Важно! Следует помнить, что не существует универсальных звукоизоляционных материалов, применение которых будет одинаково эффективно против всех видов шумов и всех звуковых частот. Тем более, должного эффекта никак нельзя ожидать от типичных утеплительных материалов, а особенно – минеральной ваты и подобных.

Кроме того, важным фактором, от которого зависит интенсивность распространения звука, является наличие, частота и правильность монтажа поперечных лагов. В случае нарушения технологии их установки, тем более – при полном их отсутствии, возрастает вероятность появления структурных шумов, а остальные виды распространяются значительно интенсивнее за счет вибрации конструкционных материалов.

Выбор шумоизоляционного материала

Звукоизоляция потолка в доме с деревянными перекрытиями может осуществляться несколькими методами, каждый из которых имеет свои особенности, преимущества и недостатки. К самым распространенным относятся:

  • волокнистые звукопоглощающие материалы – один из самых эффективных способов борьбы с шумами, представляющий собой листовые или рулонные утеплители (эковата, базальтовая и минеральная вата и др.), располагаемые по всей поверхности между потолком нижнего этажа и полом верхнего, или комбинируемые с другими материалами
  • войлок – располагается сверху на лагах, а также в местах примыкания стен, швах и прочих зонах, где есть неплотности, предотвращая проникновение звука сквозь них;
  • полистирольная, фольгированная, пробковая, резинопробковая подложка – тонкий рулонный материал, который укладывается сверху на напольное покрытие и/или балки, служит для гашения ударных шумов, вибраций;
  • песок – в комбинации с прочими материалами позволяет почти полностью решить вопрос звукоизоляции, укладывается в нижней части «пирога» потолка на полиэтиленовую подложку;
  • керамзит – крупнокусковой материал, принцип действия и способ расположения которого аналогичны песку, однако более удобный в обращении за счет меньшей удельной массы и исключения просыпаний в случае разрыва подложки;
  • черновой пол – монтируется по принципу плавающего пола (без крепления к лагам) из листов ДСП или ОСБ, гасит звуки за счет отсутствия жесткой связи с перекрытиями.

На практике не раз доказано, что один материал не в состоянии обеспечить должную шумоизоляцию, поэтому собирается специальный пирог, комбинирующий различные методы. Например, неплохой результат может дать следующая последовательность элементов (снизу вверх):

  • потолочные плиты;
  • деревянная обрешетка;
  • пароизоляционный слой;
  • минеральная вата + резинопробковая подложка на балках;
  • листы ДСП с приклеенной по всей площади резинопробковой подложкой;
  • ОСБ-плита, зафиксированная на ДСП;
  • паркетные материалы.

Поскольку такая конструкция является одной из самых действенных, технологию монтажа шумоизоляции будем рассматривать именно на ее примере.

Советы по монтажу

Установку звуко и шумоизоляции потолка в деревянном доме удобнее проводить еще на стадии строительства.

Процесс отличается относительной простотой и включает следующие этапы:

  1. Из резиново-пробковой подложки толщиной 4 мм вырезают длинные ленты необходимой ширины и наклеивают сверху на балки перекрытий при помощи строительных клеящих составов, рекомендованных производителем подложки.
  2. Промежутки между перекрытиями заполняют листовыми волокнистыми звукопоглощающими материалами (минеральной ватой), толщина которых должна быть максимально близкой к толщине перекрытий, но не превышать ее. Листы обрезают таким образом, чтобы они входили в промежутки с легким натягом и удерживались там исключительно за счет свойств упругости материала. При обрезке также важно свести к минимуму величину технологических зазоров и неплотностей. Центрирование листов в промежутках выполняют по нижней кромке.
  3. Основной шумоизоляционный слой и расположенные с ним в одном уровне нижние грани балок перекрытий покрывают слоем пароизоляции. Для этого рулонный материал крепят строительным степлером к балкам, а все стыки проклеивают специальной широкой лентой.
  4. Сквозь пароизоляционный слой напрямую к балкам перекрытия саморезами крепят обрешетку из деревянных реек сечением 30*30 или больше, в зависимости от типа потолка.
  5. К обрешетке, а в некоторых местах (для большей прочности) – сквозь обрешетку к балкам, саморезами (желательно – по заранее намеченным тонким сверлом линиям) крепят листы гипсокартона или другие материалы, принятые в качестве основы потолка нижнего этажа.
  6. Сверху на покрытых подложкой балках располагают обрезанные до нужных размеров и скрепленные вместе листы ДСП толщиной 16 мм или больше. Затем листы обклеивают резиново-пробковой подложкой, а сквозь нее к ним привинчиваются ОСБ-плиты.
  7. На ОСБ располагают финишный материал пола, например, паркетную доску.
  8. Внимание! Перед приобретением и установкой звукоизоляционных материалов, плит ОСБ и ДСП, обязательно поинтересуйтесь их производителем, по возможности – выясните тип материала и характер использованных загустителей, вяжущих веществ. Помните, что строительные материалы низкого качества могут выделять токсичные газы.

    Полезное видео

    Ниже на видео посмотрим звукоизоляцию межэтажного перекрытия в деревянном доме:

    Теперь, когда с монтажом шумоизоляции в доме покончено, надеемся, ничто не помешает Вашему спокойному отдыху, а в комнатах будет царить атмосфера тепла и уюта!

Шумоизоляция потолка в деревянном доме

Главная / Монтаж, ремонт, уход / Шумоизоляция / Как выполняется звукоизоляция потолка в деревянном доме?

В деревянных постройках, как нигде, актуален вопрос шумоизоляции этажей друг от друга. Многие постройки сделаны собственными руками, и не всегда этому моменту уделено должное внимание. Как результат – слышимость между этажами колоссальная.



Решение этой проблемы есть, но, звукоизоляция потолка в деревянном доме – дело непростое, и лучше подойти к этому обстоятельно.

Причины

Возникновение посторонних шумов, или хорошая слышимость между этажами, постоянно досаждают, если перекрытие сделано без должным образом устроенного шумоизолирующего слоя. Многие, полагаясь на свойства утеплителя глушить звуки, обходятся только им. Это совершенно неправильно.

Особенно, такой подход ошибочен при использовании минеральной ваты. Она совершенно не поглощает звук, а значит, не мешает его распространению по всем помещениям дома. Для качественной шумоизоляции необходимо использовать другие материалы, специально для этих целей разработанные.

Еще одной причиной столь неприятной слышимости, может стать неправильная конструкция самого перекрытия. Желая сэкономить, некоторые строители не устанавливают поперечных лаг, что негативным образом сказывается на прочности перекрытия. Но страдает не только прочность.

Такое перекрытие может вибрировать передавая звуки в соседние помещения. Для качественного изолирования этажей друг от друга в плане шумов, нужно добиться максимально жесткого перекрытия. Именно в этом помогают установленные поперечные лаги.

Решение проблемы

Чтобы с максимальной эффективностью защитить свой дом от излишнего шума, или сократить количество звуков, проникающих через перекрытия этажей, необходимо начинать решать этот вопрос еще не стадии строительства дома.

Все пересекающиеся конструктивные элементы, необходимо устанавливать через звукоизолирующие прокладки. Так можно снизить количество вибраций, которые переходят с одного элемента на другой. Сделать это, необходимо, еще при строительстве сруба, так как потом, подобной возможности уже не будет.

Собирать перекрытие, следует таким образом, чтобы установленные лаги образовали своеобразную решетку. Такое конструктивное решение очень сильно увеличивает жёсткость, что положительно влияет на шумопоглощения. Но, только этого недостаточно – необходимо заполнить образовавшиеся квадраты материалом, способным не пропускать через себя звуки.

Еще одной особенностью межэтажной плиты в деревянном доме, будет возможность устроить две не соприкасающиеся друг с другом системы балок и лаг, между которыми проложен вибропоглощающий материал. Такое решение дает наилучший эффект, а его устройство, можно увидеть на приложенном далее рисунке.

В старых постройках, для решения проблемы со звуками, междуэтажные конструкции засыпались песком, который отлично поглощал все звуки. Сейчас этот метод по прежнему актуален – песок можно использовать в качестве одного из звукоизолирующих слоев. Только стоит помнить, что он немало вести, так что рассчитать прочность конструкции нужно с учетом этого момента.

Засыпку песка, можно производить только после того, как все пространство, куда его планируется насыпать, будет укрыто полиэтиленовой плёнкой. Она предохранит песок от просыпания вниз. Подобрать нужно такую пленку, которая будет достаточно прочной, но, при этом, сохранит эластичность, чтобы ее можно было проложить во все углы и изгибы конструкции.

Места стыков листов пленки, нужно проклеить крепким скотчем. После этого, можно производить засыпку. Толщина слоя песка, должна быть в пределах 50 – 60 миллиметров. Такого слоя достаточно для того, чтобы шумоизоляция в таком деревянном доме стала просто отличной, а весить он будет не слишком много.

По лагам, в местах соприкосновения с другими частями пола или потока, в обязательном порядке, нужно проложить звукоизолирующую ленту. Это уменьшит их способность передавать звуки.

Следующим шагом к хорошей звукоизоляции, будет использование звукопоглощающих материалов для утепления перекрытий. Если в доме, потолок нижнего этажа, одновременно будет служить и полов верхнего, нужно использовать подложку под покрытие пола на верхнем уровне.

Наклеивание специальных мембран – звукопоглотителей, приносит очень ощутимый эффект. Но, все проблемы нужно решать комплексно, и только мембрана, полностью проблему не решит. Поэтому, нужен еще и волокнистый наполнитель для собранной конструкции.

Иногда, вместо волокнистых материалов, применяют обычный керамзит. Он неплохо гасит звуки, но, нужно засыпать его на песчаную подушку, что исключит его контакт непосредственно с балками перекрытий.

Современные звукопоглотители тоже отлично себя зарекомендовали, и в деревянных постройках можно применить те же самые изделия, что и в кирпичных или панельных строениях. Хорошие показатели у материалов «Шуманет», панелей «Изотекс» со звукопоглощающими покрытиями и мембран для звукоизоляции «Тексаунд»

Заключение

Проблема звукоизоляции потолка в деревянном доме, требует комплексного решения. Лучше, если этот вопрос будет решен еще на стадии строительства.

Применив соответствующие материалы и устроив перекрытия по всем правилам, можно качественного звукоизолировать этажи друг от друга.

Шумоизоляция и звукоизоляция потолка в деревянном доме

Чем хорош деревянный дом, известно многим. Его сторонники убедительно расскажут о многих преимуществах деревянного домостроения перед кирпичным. В срубовом доме всегда комфортно. В нем дышится легко, нет в воздухе ни высокой влажности, ни затхлости. В знойный летний день он порадует прохладой, а в зимнюю стужу сохранит тепло. Вроде бы все хорошо, кроме одного «но».

Звукоизоляция потолка в деревянном доме как необходимость

«Но» это, если объективно подходить к преимуществам деревянных домов, заключается в некоторых особенностях такого рода конструкций. Более того, особенности эти могут стать в некоторых случаях весьма серьезной проблемой для обитателей деревянного дома. Дело в том, что древесина обладает свойством практически беспрепятственно пропускать сквозь себя звуковые волны.

Малейший шорох или стук в деревянном доме может быть слышен на весьма значительном расстоянии от места его возникновения. И если над первым этажом расположены жилые помещения, то устройство хорошей шумоизоляции межэтажного перекрытия становится задачей весьма актуальной.

Традиции прошлого и современные решения в звукоизоляции

Борьбы с шумом в деревянном доме имеет многовековые традиции. Некоторые наиболее удачные приемы шумоизоляции потолков по деревянным балкам находят применение и в наши дни. Например, оштукатуриванием поверхностей и несущих конструкций и раньше и теперь решаются сразу две задачи: повысить огнестойкость и уменьшить шумопроницаемость. Но если по старинной технологии нанесению штукатурного раствора предшествовал трудоемкий процесс устройства обрешетки из дранки, то сегодня для этих целей используется малярная сетка из стекловолокна, которую легко укрепить на деревянной поверхности либо клеем, либо мелкими гвоздями. При нанесении толстого слоя штукатурки применяется металлическая проволочная сетка.

Одним только оштукатуриванием потолка задачу шумозащиты, конечно же, не решить. Поэтому как в давние времена, так и сегодня одним из наиболее эффективных способов борьбы с шумом, проникающим через межэтажные перекрытия, остается заполнение пустот  между потолком первого и полом второго этажа инертными материалами. Чаще всего для этого используется песок, иногда  вперемешку с глиной, иногда – с опавшими листьями. Песок утяжеляет конструкцию межэтажного перекрытия, делает ее маловосприимчивой к вибрациям, раскачиванию при ходьбе по верхнему этажу. Ко всему прочему звуковые волны как бы «вязнут» в рыхлом песке. Попадая на верхний слой песчаной подушки, звуковая волна тратит всю свою энергию на перемещение песчинок и быстро затухает.

Принципы эффективной звукоизоляции

Существует несколько правил, без выполнения которых нельзя получить хорошего шумозащитного эффекта. Поэтому имеет смысл более подробно ознакомиться с этим способом изоляции потолка от проникновения шума.

В первую очередь необходимо добиться максимальной жесткости конструкции деревянного потолка. Для несущих балок перекрытия применяется брус квадратного сечения 20 на 20 см. Балки укладываются друг от друга на расстоянии от 50 до 100 см. Поверх них на ребро в поперечном направлении устанавливаются лаги из досок сечением 15 на 5 см с интервалом 50-60 см. Предварительно в лагах выпиливаются пазы глубиной не более  чем на ¼ их ширины. Этими пазами лаги должны жестко сесть на несущие балки, после чего  все детали потолочного каркаса соединяют между собой саморезами.

Снизу к лагам подшивается черновой пол из досок или фанеры толщиной 20-22 мм, на него сверху настилается изолирующая пленка, и по ней насыпается песок слоем 5-7 см. Черновой пол можно сделать и с применением черепных брусков 30 на 30 мм, которые прибиваются к нижней кромке лаг. По черепным брускам со стороны верхнего этажа укладываются доски или фанерные листы.

После того, как будет насыпан песок, можно приступать к настилке пола, предварительно заполнив пространство над песчаной подушкой волокнистой изоляцией и проложить по лагам в два слоя виброзащитную ленту. Если пол будет из шпунтованных досок толщиной более 35 мм, то его можно укладывать непосредственно по лагам. Для более тонкой доски потребуется предварительно настелить обрешетку из доски толщиной 25 мм. Обрешеткой можно ограничиться и в том случае, если на нее предполагается положить 2 слоя фанеры толщиной 10-12 мм. Если же сделать дощатый настил сплошным, тогда можно обойтись одним слоем фанеры. Укладываем на фанеру ламинат, линолеум, либо ковролин, и наш пол готов. Снизу конструкция подшивается потолочной доской или гипсокартонными листами.

Вместо песка часто применяются другие сыпучие материалы со сходными свойствами –   шлак или керамзит. Под них вместо полиэтиленовой пленки иногда устраивается глиняная стяжка или же стелется специальная мембрана Термозвукоизол.

Существуют и другие схемы устройства «слоеного пирога» для защиты от шума. Снизу по балкам потолок подшивается плитами ДСП. На них укладывается волокнистый изолятор, закрывающий также и боковые стороны балок. Поверху стелятся листы ДСП в два слоя, между которыми укладываются пенополистирольные плиты, либо минерально-волокнистые маты.

Интересен вариант устройства засыпного потолка, когда лаги пола стелются непосредственно на песчаную подушку или керамзит, не имея прямого контакта с балками перекрытия. В этом случае возникающие шумы не передаются на балочную конструкцию, а гасятся в толще изолятора.

Черновой пол в таких конструкциях делается по черепным брускам, прикрепляемым к нижней части балок. В свою очередь, снизу, через небольшой воздушный зазор, крепится дощатое основание потолка, в дальнейшем оно штукатурится по малярной или проволочной сетке.

Хороший эффект достигается применением специальных пружинных скоб, через которые к балкам снизу крепятся лаги для потолочного покрытия. Пружинные подвесы предотвращают вибрацию потолка, снижая при этом уровень проникающего шума до приемлемых значений.

Нередко в качестве заполнителя межэтажного перекрытия применяются бетонные плиты. Они укладываются на холодный битум по черновому полу из шпунтованных досок, настеленных по несущим балкам. На бетонное основание через прокладку из волокнистой плиты стелятся листы ДСП.

Современные изоляционные материалы также довольно часто применяются для защиты от шума. В их числе и фольгированный теплоизол. Материал толщиной 5 мм крепится степлером  к балкам перекрытия фольгированной стороной наружу. По нему  через каждые 500 мм монтируется обрешетка из бруса 50 на 50 мм, которая подшивается  фанерными листами толщиной 10 мм. В качестве дополнительной звукоизоляции можно заполнить пустоты эковатой. Поверх балок настилается  обрешетка из доски 40 на 150 мм и шагом  до 150 мм. По обрешетке крепится теплоизол фольгированной стороной вверх и закрывается фанерой толщиной 12 мм. Снизу потолок подшивается гипсокартонном, что дает дополнительную звукоизоляцию в деревянном доме. В полу и на потолке в разных углах необходимо будет сделать небольшие вентиляционные отверстия.

Упомянем и еще один способ устройства надежной шумоизоляции потолка. Особенность его в том, что межэтажное перекрытие представляет собой не единую конструкцию, а две конструкции, друг от друга независимые. По основным балкам перекрытия монтируется пол верхнего этажа. Между этими балками, немного ниже их, располагаются брусья для устройства потолка. Снизу они подшиваются листовым материалом, по которому делается песчаная засыпка, по которой прокладывается слой волокнистого изолятора. Этим же листовым материалом обшиваются и сами балки. Учитывая то, что две конструкции разделены и друг с другом не соприкасаются, потолочное покрытие остается невосприимчивым к шумовому воздействию со стороны верхнего этажа.

Поделиться статьей:

Звукоизоляция потолка в доме с деревянными перекрытиями и шумоизоляция в частном

Деревянные конструкции или отделка из этого материала со временем деформируется и усыхает, что приводит к появлению скрипа и других звуков при механических воздействиях. Кроме этого, между отдельными элементами появляются щели и зазоры. От трения деталей друг о друга тоже наблюдаются различные звуки. Чтобы повысить комфортность проживания, делается звукоизоляция потолка в доме с деревянными перекрытиями. При этом используются разные звукоизоляционные материалы. Каждая разновидность помогает избавиться от определенного вида шума.

Виды шумов и нюансы их распространения

Чтобы звукоизоляция деревянного потолка была правильно сделана, сначала нужно разобраться в природе появления и особенностях распространения каждого вида шума.

Через перекрытия из древесины передаются и распространяются следующие виды звуковых волн:

  1. Акустический шум появляется от внешних источников. Он передается по воздуху и проникает в конструкции дома. Яркие примеры шумов данной разновидности – громкий разговор, музыка и крики.
  2. Ударные шумы имеют взаимосвязь с вибрациями и распространяются внутри конструктивных элементов. Они появляются в результате перемещения мебели, хождения по полу и при падении разных предметов.
  3. Смешанные звуки появляются при объединении двух вышеописанных разновидностей. Они передаются через строительные конструкции и по воздуху при работе бытовой техники или электроинструментов.
  4. Структурный шум присутствует только внутри строительных элементов. Он появляется при трении деталей друг о друга, смещении элементов. В местах неплотной стыковки соседних конструкций появляются щелчки, стуки и скрипы.

Особенности монтажа деревянных лаг, а именно их сечение, шаг укладки и соблюдение технологии, сказываются на интенсивности распространения звука внутри перекрытия. Структурные шумы появятся с большой вероятностью в перекрытиях, которые имеют лаги, установленные с большим шагом, или с элементами неподходящего сечения. То же самое касается полного отсутствия лаг или неправильной их укладки. Помимо этого, другие разновидности звуковых волн в таком перекрытии будут распространяться лучше и быстрее.

Рекомендуем к прочтению:

Важно! Вы не найдете в продаже универсальный звукоизолятор, способный с одинаковой интенсивностью гасить все разновидности шумов. Традиционно использующиеся звукоизоляционные материалы хорошо справляются только с некоторыми звуковыми волнами.

Выбор звукоизоляции для деревянного дома

Для шумоизоляции потолка в деревянном доме применяют разные материалы:

  • Наибольшей эффективностью могут похвастаться волокнистые изоляторы. Они выпускаются в виде рулонов и плит. Чаще используется базальтовая вата, минвата и эковата. Мягкий изолятор закладывается между балочными конструкциями в комплексе с другими шумопоглощающими материалами.
  • Экструдированный пенополистирол и пенопласт тоже подходит для этих целей. Материал ценится за легкость и хорошее звукопоглощение. Есть плиты с пазами в торцах для плотной и герметичной стыковки.
  • Звукоизоляция потолка в деревянном доме может быть выполнена с помощью войлока. Материал прокладывают в точках примыкания строительных конструкций к стенам и делают из него подложки под лаги.
  • Рулонные изоляторы из пробки, резины, полистирола или фольги обычно укладывают под финишное напольное покрытие.
  • Раньше для решения проблем шумопередачи использовалась засыпка из песка между лагами. Однако этот материал повышает нагрузку на перекрытие и уменьшает его несущую способность.
  • Вместо песка можно использовать керамит. Он меньше весит, поэтому не так сильно утяжеляет перекрытие. Материал отличается удобством и простотой транспортировки и использования.
  • Хорошо гасит шум плавающий пол. Черновую конструкцию делают из ДСП, ОСП, фанеры или ГВЛ. Эффект гашения шума достигается за счет отсутствия жесткой связи с основанием.
  • Также в комплексе с другими изоляторами используются уплотнительные ленты из безопасных материалов. Прокладки хорошо гасят ударные шумы и защищают от теплопотерь.

Помимо перечисленных выше изоляторов шумоизоляцию потолка можно делать с использованием торфа, льняной пакли, кокосового волокна, пробки и других природных материалов. Однако при немаленькой цене они обладают достаточным коэффициентом звукопоглощения только при условии укладки слоем заданной толщины.

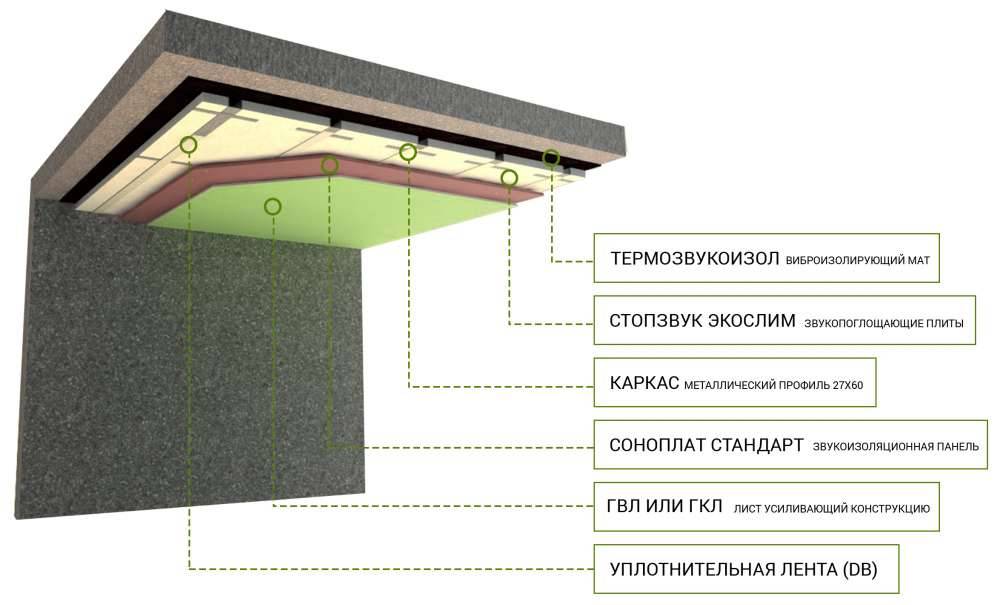

Схема деревянного перекрытия со звукоизоляцией

Как правило, звукоизоляция потолка в частном доме делается с использованием 2-3 материалов с повышенными характеристиками шумопоглощения. Поскольку деревянное перекрытие состоит из разных слоев, каждая разновидность шумоизолятора укладывается в определенном месте.

Рекомендуем к прочтению:

Все слои деревянного перекрытия располагаются в следующем порядке снизу вверх:

  1. В самом низу находится подшивной потолок из гипсокартонных плит или другого подходящего материала.
  2. Выше него располагается слой пароизоляционной пленки. При этом между ней и подшивкой должен быть вентиляционный зазор минимум в 1 см.
  3. Пароизоляция закреплена на деревянных балках, между которыми уложен мягкий изоляционный материал, например, минеральная вата. Высота утеплителя равна толщине балки.
  4. По верху балочных конструкций укладывают подложку, изготовленную из резины и пробки.
  5. На подложке фиксируют ДСП. При этом оптимальная толщина плит составляет 16 мм.
  6. Выше ДСП расстилается еще один слой резиново-пробковой подложки. Ее толщина составляет 4 мм.
  7. На подложке раскладывают ОСП и прикручивают их саморезами к древесно-стружечным плитам в основании. Толщина ОСП составляет 12 мм.
  8. Выше находится финишное напольное покрытие.

Установка изоляции на потолок

Укладывать все звукоизоляционные материалы лучше на этапе возведения жилого дома.

При этом шумоизоляция потолка в доме с деревянными перекрытиями выполняется в таком порядке:

  • После укладки балок междуэтажного перекрытия сверху на них закрепляются подложки из пробки и резины. Материал продается в рулонах, поэтому отдельные полосы нужной ширины лучше заранее самостоятельно нарезать. Подложку можно приклеивать подходящим клеем. Обычно производитель дает рекомендации относительно выбора клеевой смеси.
  • К нижней грани балок крепим пароизоляцию. Рулонный материал укладывают полосами с нахлестом соседних элементов на ширину 150 мм. Полосы пристреливаем к балкам степлером. Все места стыковки обязательно проклеиваются скотчем. Для более надежной фиксации пароизоляцию закрепляют деревянной обрешеткой. Планки с сечением 20х50 мм крепят поперек балок с шагом 50 см. Обрешетка выполняет и другие функции. Она создает необходимый вентиляционный зазор между пароизоляцией и подшивкой, служит основой для крепления подшивного потолка и дополнительно поддерживает звуко- и теплоизоляционные материалы, уложенные между балками.

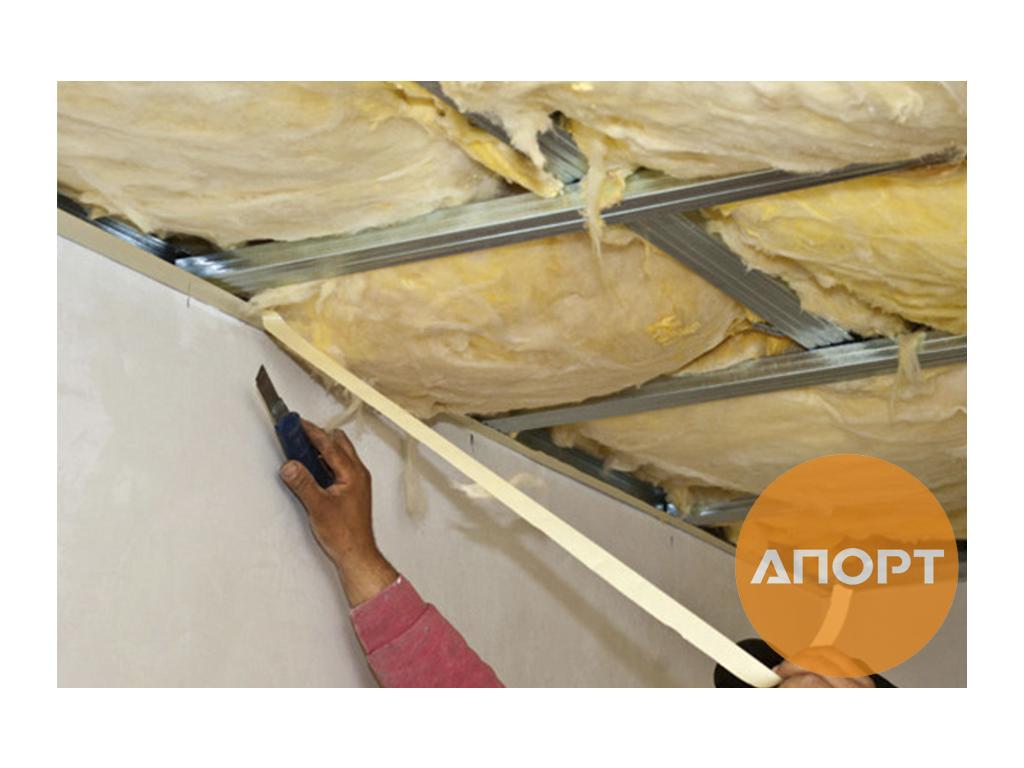

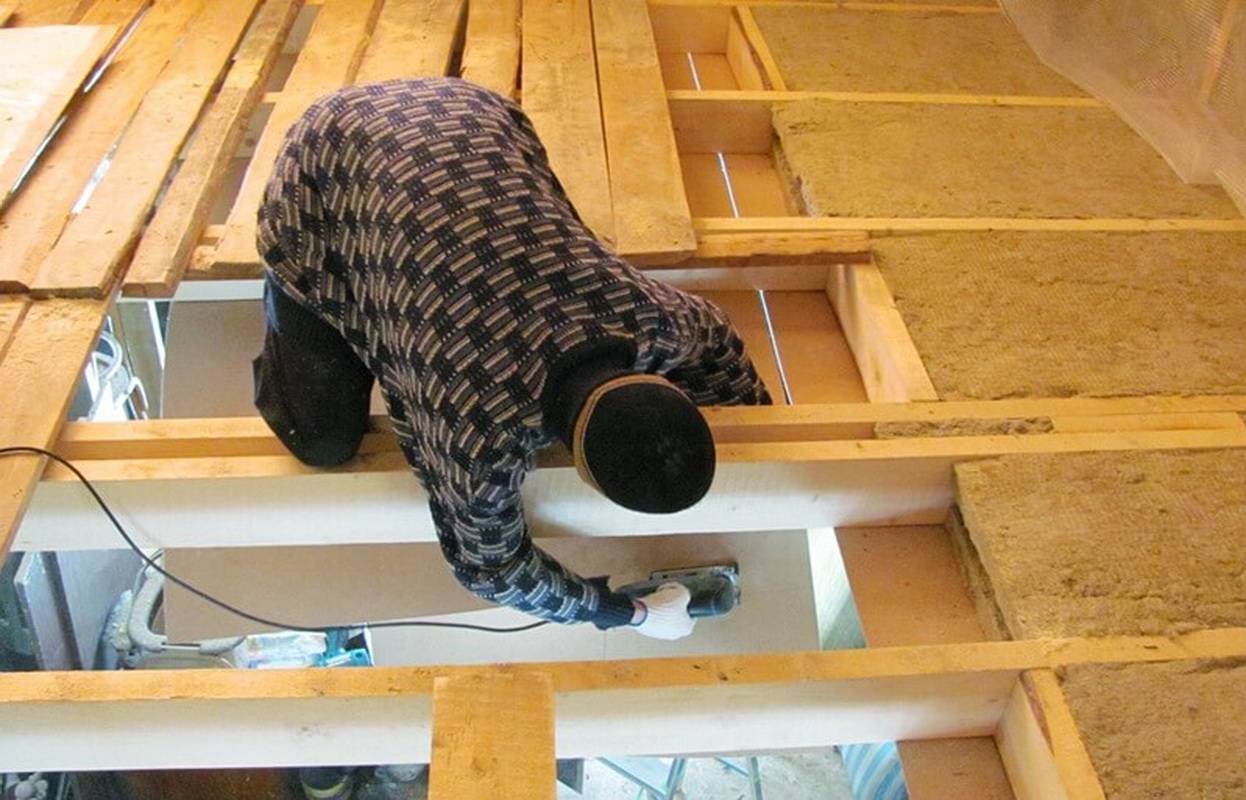

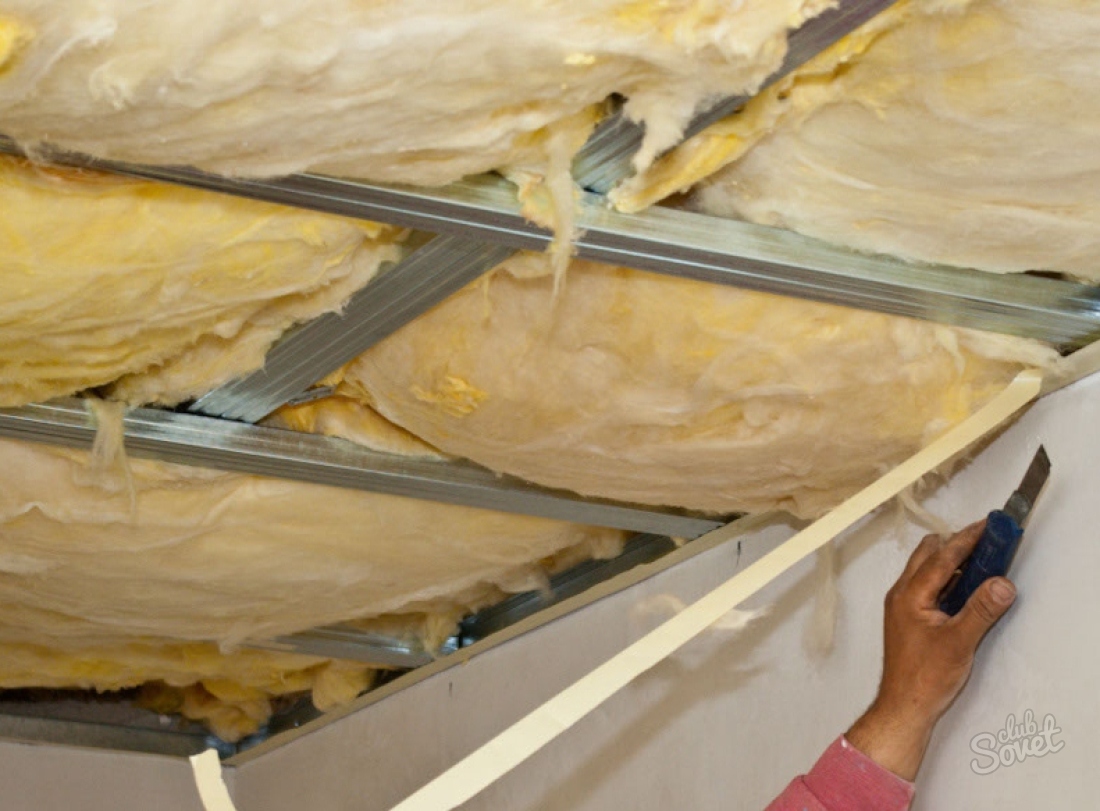

  • Теперь можно закладывать минвату между балочными конструкциями. Делать это лучше сверху. Для плотной фиксации плит и исключения появления зазоров и щелей плитный или рулонный материал нарезают на полосы по длине шага балок, но с небольшим запасом в 2 см. Благодаря этому мягкий изолятор будет лежать в распорку.

Важно! Изоляционный материал укладывают на всю высоту балки. Если толщины утеплителя недостаточно, то его кладут в 2-3 слоя, но стык при этом смещают.

  • Сверху по балочным конструкциям укладывают ДСП. При этом стык соседних листов должен попадать на середину балки. Плиты не должны доходить до стен дома на 2-5 мм. Небольшой зазор нужен для компенсации температурно-влажностного расширения материала.
  • По всей поверхности ДСП клеим тонкую резиново-пробковую прослойку.
  • После этого настилаем ОСП. Плиты крепим шурупами, вкручивая их через подложку прямо в ДСП.
  • Стелим финишное напольное покрытие.

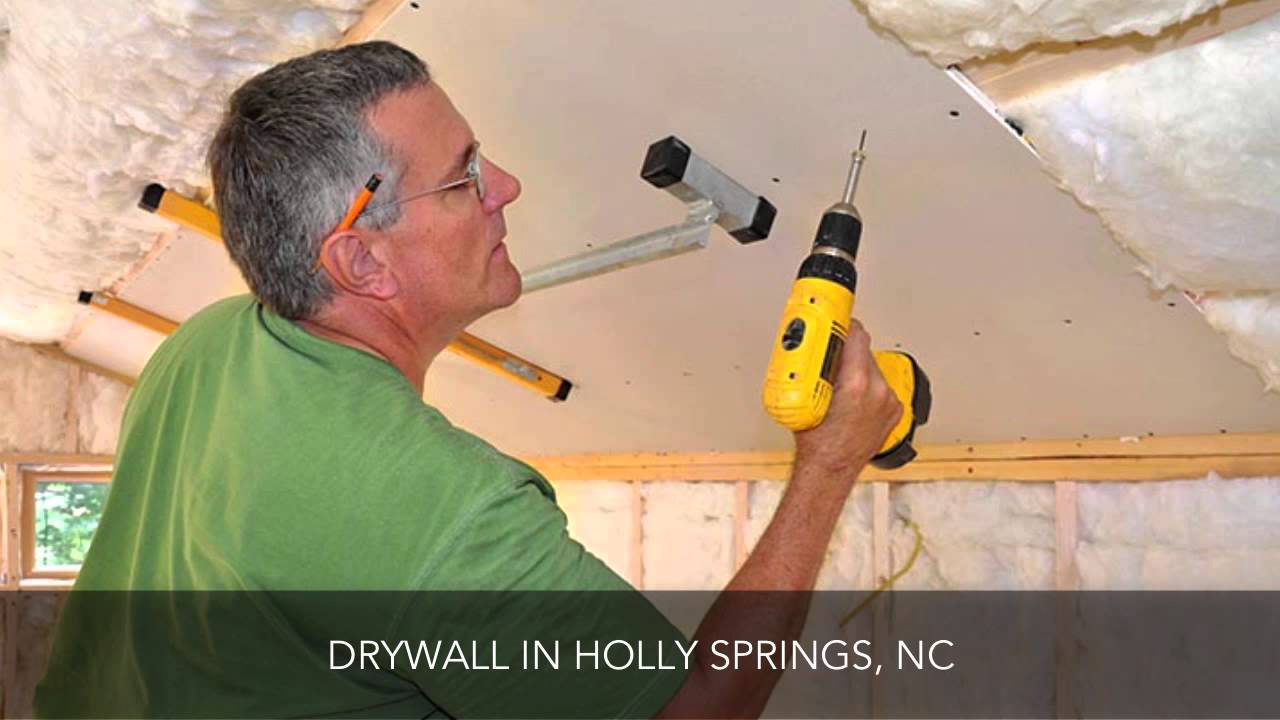

  • Снизу перекрытия по обрешетке потолок подшиваем гипсокартоном. Для фиксации листов используем саморезы, которые вкручиваем с шагом 15 см. Стык соседних плит должен приходиться на середину рейки обрешетки. После этого углубления от саморезов и швы шпаклюют. При шпаклевке швов используют армирующую ленту, чтобы не появлялись трещины. Весь потолок из ГКЛ покрывают грунтовкой. Теперь можно приступать к финишной отделке.

За счет качественной и правильной шумоизоляции перекрытия повысится комфортность дома из древесины. Кроме этого, звукоизоляционные материалы защитят помещение от теплопотерь.

материалы для ремонта в сталинке или частном жилье

Тишина и спокойствие — основные характеристики частных домов. К сожалению, перекрытия не способствуют этому: древесина отлично пропускает звуки, поэтому для них требуется оборудование качественной шумоизоляции деревянных потолков.

Сколько существует шумов и как они распространяются

Звук расходится в комнате по разным траекториям. Шумовой фон в помещении определяется конкретным типом волн:

  1. Акустические. Генерируются извне, передаются конструкциями дома.
  2. Ударные. Вибрационного типа, распространяются по конструктивным элементам постройки.
  3. Смешанные. Своим появлением обязаны объединению ударных и акустических. Основной источник — техника, инструменты, приборы. Отличным проводником смешанных шумов становятся строительные конструкции.
  4. Структурные. Все те скрипы, стуки, щелчки, появляющиеся из-за движения стройматериалов. Часто проявляются при колебаниях температуры.

Скорость передачи и громкость звуков зависят не столько от качества шумоизоляции, сколько от соблюдения технологии постройки дома. Пренебрежение лагами, ошибки в их укладке становятся причиной появления стороннего фона. Поглотить абсолютно все шумы не способен ни один компонент. Каждый из них эффективен в борьбе с конкретными типами звуков.

Полагаться на теплоизоляцию в вопросе поглощения звуков не стоит — она не глушит шумы, а защищает помещение только от холода.

Выбор защиты

Шумоизоляция деревянных перекрытий часто выполняется в комбинированной технологии, объединяющей разные шумоизоляционные материалы. Конструкция «пирога» считается наиболее действенной, из-за чего её широко применяют в строительстве. Для воплощения этого метода подбирают разные изоляторы, обладающие необходимыми свойствами.

Минеральная вата

Переплавленные базальтовые горные породы в виде плит обладают высоким коэффициентом звукопоглощения — от 0,87 до 0,95. Волокна в структуре минеральной ваты небольшой длины, чем и объясняется отличная шумоизоляция. Вдобавок маты не горят, инертны, биологически пассивны, хорошо пропускают пар.

Пенополиуретан

Шумоизоляция из него способна прослужить верой и правдой более полувека. Индекс снижения шума — 25 Дб, отлично сопротивляется сжатию, почти не поглощает воду. Недостаток — пожароопасна, имеет соответствующий индекс Г1.

Пенопластовые плиты

Невесомый звукоизол, отлично гасящий нежелательные шумы. Облегчённая структура отлично режется, благодаря чему пенопласту легко придать нужную форму. Крепится специальным клеем на древесину.

Самоклеющийся фольгированный каучук

Гибкий материал для шумоизоляции из полиуретана или резины, покрытый с одной стороны тонкой алюминиевой плёнкой. Понижает уровень шума, легко наклеивается на поверхность благодаря клейкой основе. Индекс поглощения звука около 23 Дб.

Пробковые покрытия

Шумоизоляция выполняется из пробковой крошки с различными дополнениями. Противостоит гниению, грибку, плесени, обладает средним уровнем пожаробезопасности, способа прослужить до 40 лет. Сокращают уровень шума на 12 Дб. В некоторых случаях требуют обустройства гидроизоляции.

Подвесные потолки

Доступный вариант шумоизоляции потолков с деревянными перекрытиями в частных домах. Промеж чернового варианта и металлопрофильного каркаса прокладывается шумоизоляция — минеральная вата, перфорированные плиты, другие наполнители. К сожалению, подвесные потолки «съедают» немалое количество пространства, в связи с чем монтируются только в помещениях большой высоты. В сталинке обустроить такую шумоизоляцию не выйдет.

Натяжные потолки

В домах для эффективной шумоизоляции потолков с деревянными перекрытиями монтируют натяжные потолки из специальных акустических тканей. Перфорированное полотно создаётся на основе сетки из полиэстера, заливаемой полиуретаном. Мельчайшие отверстия ткани изменяют звуковые волны, понижая их громкость до уровня, не воспринимаемого человеческим слухом. Правильно натянутые потолки сохраняют свои свойства длительное время, не требуя ремонта и обслуживания.

Звукоизоляция внутри деревянных перекрытий

В домах из дерева резонаторами выступают балки, пропускающие через себя низкие частоты и повышающие их громкость. Добиться подавления шума можно, даже при перекрытиях из древесины. Для этого применяют звукоизоляционные материалы разных видов в зависимости от типа шума.

По балкам

Добиться идеальной шумоизоляции, используя в качестве прокладки несущие конструкции дома, невозможно. Древесина отлично проводит акустические волны. Особенно это заметно, если балки упираются в стены, которые выступают резонаторами звуков. Избавиться от лишнего шума можно, изолировав балки утеплителем.

При контакте с кирпичной стеной балки обматываются рубероидом. Поверх него в местах соединения прокладывается тонкая древесина. Аналогичную схему воспроизводят при шумоизоляции стен из композитных, каменных, бетонных материалов.

Аналогичный метод используется в деревянных постройках, но в них достаточно обмотать балки рубероидом. Изолятор гасит шумы, мешая их проникновению через балку в стену. Звуконепроницаемость значительно улучшается, если высота балки идентична толщине перекрытия.

По лагам

Отсечь звуки, идущие по стенам, гораздо легче при укладке лаг поверх балок. Метод применяется при обустройстве межэтажных перекрытий. Подготавливаются лаги такой длины, чтобы они не доходили до стен 15-25 мм. Отсутствие контакта не заглушит шумы и не даст им распространиться по потолку.

Пустоты между деревянными конструкциями, полом и стенами заполняются шумоизоляцией. Мягкая структура отлично гасит звуковые колебания, не пропуская их к полу. Плинтуса в таком случае присверливаются к стенам — так они не будут проводить шумы.

Для задержки звуков на балках достаточно полосы войлока, пропитанного антисептиком. Лежит ли пол на лагах или балках — неважно, главное, чтобы верхняя поверхность была заизолирована.

Звукоизоляция песком

Песок — один из самых дешёвых стройматериалов для шумоизоляции. В целях экономии им могут заполнять проёмы между лагами. Песок обладает шумопоглощающими характеристиками благодаря гашению акустической энергии мелкими частицами.

Недостаток использования песчаной смеси в качестве шумоподавителя — её большой удельный вес, увеличивающий нагрузки на перекрытия в десятки раз.

Секреты эффективного звукоподавления

Изоляционные работы начинаются с расчётов эффективности конкретного способа и выбранных материалов. Конструкция, защищающая помещение от шумового фона, должна соответствовать нескольким требованиям:

  1. Многослойность. Акустические волны быстро гасятся несколькими слоями защиты.
  2. Пластичность, упругость. Мягкие материалы почти не пропускают звук, соответственно, лучше защищают от него.
  3. Тяжесть. Требуется для защиты от низких частот, вибраций.
  4. Правильный монтаж изоляции на потолок. Все материалы должны использоваться в строгом соответствии с техническими характеристиками.

Советы по монтажу

Возведение дома включает в себя этап проведения шумоизоляции перекрытий. При установке защиты от шумового фона следует руководствоваться советами:

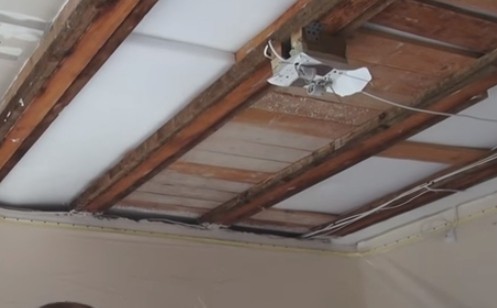

  1. Верхняя часть балок перекрытий оклеивается длинными полосами резиновой либо пробковой подложки.
  2. Для заполнения пустот используют волокнистые материалы. Зазоры между ними должны быть минимальными. Выравнивание листов выполняется по нижнему краю.
  3. Между слоями звукопоглощающего материала прокладывается пароизоляция. Рулонный материал прибивают к древесине строительными скобами, швы проклеивают строительным скотчем.
  4. Поверх пароизоляции прибивается обрешётка.
  5. Каркас используется для крепежа листов гипсокартона.
  6. Укладка плит ДСП осуществляется на балки перекрытий. ОСБ-плитами закрывается.
  7. Завершающим этапом становится финишная отделка.

Перед покупкой изоляционных материалов необходимо проконсультироваться со специалистами, уточнив состав вяжущих веществ, загустителей. Низкокачественные составы могут включать токсичные смеси.

Нюансы

Эффективность шумоизоляции зависит от правильного подбора материалов, соблюдения особенностей монтажа, следования основным правилам. Среди последних выделяют:

  1. Изоляция не должна оказывать излишнюю нагрузку на перекрытия, но быть надёжной, эффективной.
  2. Во избежание нарушений гигиеничности помещений устанавливают экологически чистые материалы. Низкое качество изоляции сказывается на комфортабельности пребывания в комнате.
  3. Добиться поставленной задачи возможно только при соблюдении технологии прокладки звукоизоляции. Пренебрежение нюансами монтажа может сказаться на качестве поглощения шумов.

Оценка целесообразности звукоизоляции, грамотный подбор материалов, корректная установка гарантируют эффективную защиту дома с деревянными перекрытиями от нежелательного шумового фона.

Как делается звукоизоляция потолка в доме с деревянными перекрытиями

Инструкция по звукоизоляции

Шумоизоляцию деревянного перекрытия начинают с антисептической обработки всей древесины. После чего:

  1. На нижней части бруса закрепляют рейку. В образовавшийся зазор зашивают доску с толщиной от 2,5 см.
  2. Добавляют пароизоляцию. 10 см от её края загибают на стене.
  3. Пространство над балками заполняют войлоком, а между ними — волокнистыми матами.

Чтобы завершить основание на нижнем этаже, подшивают потолочное покрытие. Можно использовать гипсокартон, доски или вагонку. Верхняя часть перекрытия тоже подготовлена для настила полов.

Для установки напольного покрытия кладут доски 40х150 мм. Сверху либо делают теплоизоляционную прослойку под фанеру, либо подложку под паркет и ламинат.

Для поглощения высокочастотных звуков применяют материалы с волокнистой структурой. Для гашения низких частот — настилы. Сочетание обоих типов повышает эффективность шумоизоляции.

Шумоизоляция при помощи песка

Песок обладает отменными звукоизоляционными свойствами. Колебания воздуха сначала спрессовывают песок, а затем поглощаются им.

Помимо этого песчаная прослойка заполняет пустоты в межэтажном перекрытии. Таким образом, песок изолирует и высокочастотные, и низкочастотные волны.

У такого способа имеется недостаток — межэтажные перекрытия становятся тяжёлыми. Поэтому под песок нужно предварительно подобрать балочную опору из крепких материалов.

При шумоизоляции песком:

  1. Как и в описанной выше процедуре, на нижней стороне балки закрепляют рейку и зашивают зазор массивной фанерой. После чего добавляют пароизоляцию.
  2. Чтобы связать деревянную перегородку, при укладке поперечных досок делают прорезь под балки. В итоге образуются сравнительно небольшие ячейки, куда впоследствии насыпают песок.
  3. При засыпке рекомендуют оставить 5 см от верхнего края. Это нужно для того, чтобы проветривать перекрытие.
  4. Закончив сыпать песок, набивают на лаги войлок, после чего стелят фанеру.

Этим завершают подготовку основания для чистового пола.

Черновой или плавающий пол

Черновой пол — это фанера, уложенная на поперечные лаги с отступом от стены 30 мм. На фанеру, которая накрывает доски, кладут войлок, не делая зазоров, после чего настилают пол. Такая конструкция существенно повышает уровень шумоизоляции

Плавающий пол также помогает улучшить звукоизоляцию. Его отличие от чернового пола в том, что фанеру не закрепляют, а просто укладывают поверх войлока. Чтобы скрепить фанерные листы друг с другом, вниз устанавливают рейку. При этом между полом и брусьями образуется свободное пространство, которое исключает возможность трения древесины и увеличивает шумоизоляцию.

Укладку плавающего пола начинают с угла и следят за тем, чтобы настил был равномерным, без трещин, зазоров и пустот. На этом этапе нужно заделать образовавшиеся стыки. Затем кладут в каркас гидроизоляционную прослойку и закрепляют её на клеевой основе.

Как выполняется шумоизоляция потолка в доме с деревянными перекрытиями

Шумоизоляция потолка в доме с деревянными перекрытиями является важным этапом в строительстве здания. Проблемы с изоляцией шума и звука актуальны всегда. Особенно если некоторые перекрытия ненадежные и тонкие. А это случается в домах, изготавливаемых из дерева, или где устанавливают деревянные перегородки и перекрытия.

Чтобы избежать ненужных осложнений и проблем, стоит сразу их устранить. Делая ремонт или занимаясь строительством дома, каждый задается вопросом об изоляции шума.

И это главный момент, ведь в доме с деревянными покрытиями такой элемент актуален. Для решения данной проблемы стоит сначала разобраться, что необходимо для монтажа шумоизоляции потолка в доме с деревянными покрытиями, межэтажных перекрытий и какие допускаются ошибки при установке.

А чтобы устранить подобные вопросы, следует знать некоторые факты.

Необходимые инструменты

Звукоизоляция пола, межэтажных перекрытий и потолка должна учитывать свойства покупаемых материалов

Это важно для соблюдения правил, предотвращающих пожары или другие несчастные случаи. Еще материалы, покупаемые в специализированных магазинах, должны иметь все необходимые сертификаты и документы, подтверждающие качество:

  1. Опасность при пожаре. На упаковке любого строительного материала указывается категория.
  2. Коэффициент, обеспечивающий изоляцию от шума.
  3. Наличие сертификата о санитарных и гигиенических нормах.
  4. Толщина самого покрытия.

Чтобы приступить к установке шумоизоляции перекрытий в деревянном доме, стоит приобрести все необходимые для этого материалы и инструменты:

  1. Гвозди или саморезы.
  2. Материалы, при помощи которых осуществляется звукоизоляция межэтажных перекрытий и пола, находящихся в деревянном доме. Их подбор будет зависеть от того, что именно планируется защищать от шума.
  3. Молоток или шуруповерт, чтобы обеспечить крепление.
  4. Фанеру или доски.

В работе по монтажу важно правильно подобрать строительные материалы и подойти к этой работе ответственно

Шумоизоляция потолка

Обеспечение звукоизоляции между этажами и на потолке следует начать с обработки поверхности от остатков красок и других веществ. Затем сооружаем каркас из балок. В законченном виде он должен напоминать ячейки. Крепятся на клей или шурупы материалы, обеспечивающие шумоизоляцию. К ним можно отнести войлок, плиты или стекловату. Промежутки между потолком и стеной следует заполнить массой из акрила. Она обеспечит дополнительную изоляцию. После всех действий можно воспользоваться потолочными плитами или сделать подвесной потолок, чтобы окончательно перекрыть доступ посторонних звуков. Когда в комнату заносят текстиль и мебель, шума становится меньше. Они также имеют свойство не пропускать звуки

Важно подобрать ткань, которая меньше всего пропускает звук

Шумоизоляция потолка в деревянном доме играет важную роль, особенно если помещение в несколько этажей.

Теплый и не дорогостоящий пол

Проблема полов, которые не обжигали бы ноги зимой своим ледяным холодом, существует столько же, сколько существуют сами дома. Также давно и разнообразно существуют решения этой проблемы. И как правило, решение эти сколь технологичны, столь и дорогостоящи. Поэтому перед нами стоит вопрос: можно ли за небольшие деньги получить теплый, непромерзающий в зимние морозы, пол? Начав строительство собственного дома, мы решили эту проблему при помощи старых технологий и новых материалов.

Черновой пол

Основой пола в нашем доме, как и в любом другом, послужили балки перекрытия. У нас балки размером 150 на 50 мм, расстояние между балками 80 см.

На балки был уложен черновой пол из доски 150мм на 25мм с интервалом в 400 мм. Сверху между переводами на обрешетку выстлали фольгированный теплоизол толщиной 8 мм фольгированной стороной внутрь дома.

Края теплоизола плотно пришили к балкам степлером

Теперь теплоизол лежит на обрешетке и подшит не монолитным ковром, а пришит к боковинам переводов, с целью проветривания балок со стороны подпола, что крайне важно для долговечности деревянных конструкций

Чистовой пол

После этого мы принялись за настил чистового пола. Напольное покрытие предполагается делать из линолеума и половой ламинированной доски. Для этих работ обычно с целью выравнивания полов. какие бы они ни были, используют фанеру толщиной 10 – 12 мм.

Для обеспечения воздухотока и вентиляции в межполовом пространстве по углам всех помещений необходимо просверлить вентиляционные отверстия в чистовом полу.

Описанная нами, конструкция полов была неоднократно опробована и показала себя с очень хорошей стороны. И мы знаем, что утепленный линолеум или паркетная доска, выстланная на подножку, лишь добавит тепла под нашими ногами.

Многих может смутить, кажущаяся легкость, и малая несущая способность такого пола. Уверяю, это только, кажется. Поначалу слегка играющие полы, постепенно принимая на себя полную нагрузку, отстаиваются и ведут себя не хуже монолитного железобетона.

Материалы для звукоизоляции перекрытий из дерева

Если на этапе возведения перекрытия вы позаботились о его звукоизоляции от ударных шумов, то можно переходить к изоляции акустического звука. Для этой цели вам понадобятся мягкие, волокнистые, пористые материалы. Их структура не отличается монолитностью. Между его волокнами есть воздух. Именно благодаря внутренним пустотам волокнистые и пористые материалы поглощают акустические звуки и шумы.


Материалы для звукоизоляции

К таким материалам относятся маты из минеральной ваты, базальтовые плиты, древесноволокнистые плиты. Эти материалы обладают отличными свойствами поглощения акустических звуков.

Материалы с меньшей плотностью просто не смогут «запутать» и поглотить звуки в своей толще. Деревянное перекрытие должно быть не менее 250 мм. Из них минимум 150 мм нужно отводить для слоя из волокнистых матов.


Минеральная вата

Еще одним типом материалов для шумоизоляции являются рулонные настилы. Например, из войлока или пробки. Они тоже очень хорошо поглощают шумы. К настилам можно отнести и тяжелую звукоизоляционную мембрану на основе минералов. Несмотря на достаточно тонкий слой от 2-х до 4-х мм, все рулонные настилы отлично зарекомендовали себя именно на деревянных перекрытиях.


Звукоизоляционная мембрана

Нужно ли проводить шумоизоляцию окон и дверей

Окна и двери — самые уязвимые места, которые хорошо пропускают звук в дома из СИП-панелей. Устанавливать оконные и дверные блоки в проемы собранного домокомплекта необходимо в соответствии с ГОСТ. Проблема проникновения уличного шума решается звукоизоляцией дверных и оконных проемов, а также установкой многослойных входных дверей и стеклопакетов.

Металлические двери с толщиной полотна от 70-90 мм реализует фабрики Guardian, Torex, Termo и другие производители. Пробковый лист, изолон и экструдированный пенополистирол, уложенные в 3–7 слоев между стальными листами, надежно защищают дом не только от проникновения шума, но и от обледенения.

При выборе шумоизолирующих стелкопакетов нужно уделить внимание типу стекла. Рекомендуется монтировать окна из пленочного или ламинированного триплекса с промежуточными слоями из PVB (поливинилбутираля) или ЭВА (этилвинцилацетата)

Выбираем материал

Звукоизоляционные материалы делятся на основные и дополнительные. Первые – с волокнистой структурой, погашающей шум. Предпочтение можно отдать:

  • Базальтовой или минеральной вате, которая способна погасить звуки высокой частоты и частично со средней. Низкие гасяся при достаточной толщине шумоизолятора.
  • Эковате.
  • Войлоку и прочим шумоизоляторам с похожей структурой.

Как звукоизоляционный материал используют плиты ОСБ или ДСП при монтаже чернового пола на 2 этаже. Для достижения максимального эффекта плиты только соединяются между собой, а не прикручиваются к лагам. Плинтус стоит прикрутить только к стене. Отсутствие жесткого крепления позволит сократить вероятность проникновения шума, возникающего в результате ударов.

Материал с волокнистой структурой

Кроме материалов с волокнистой структурой используют насыпные. Достаточное количество песка способно обеспечить необходимый уровень звукоизоляции. Однако в этом случае возрастает нагрузка на несущие конструкции, что следует обязательно учитывать при выборе подходящего материала.

Технологические особенности

Последовательность работ зависит от характеристики используемого звукоизоляционного материала. Отличие заключается в порядке укладки звукоизолятора.

Укладываем плиты

Чтобы в доме с деревянными перекрытиями было тихо, монтажные работы выполняют в следующей последовательности:

  • Демонтаж старого пола, если таковой уложен.
  • На доски, используемые при устройстве потолка нижнего этажа, укладывает паропроницаемый материал.
  • Между балками закладывается выбранный шумоизоляционный материал. Его толщина достаточна для обеспечения достаточного уровня звукоизоляции. Укладка – без зазора. При наличии щелей качество работ низкое.
  • Настилается слой гидроизоляционного материала.
  • Производится укладка резино-пробковой подложки, предназначенной для гашения ударов. Чтобы исключить смещение подложки в процессе эксплуатации, приклеивают к основанию
  • Настилают листы ДСП. Для достижения эффекта монтируется «плавающий» пол. Они используются как основание для декоративного покрытия.
  • Укладывается подложка. Ее характеристики зависят от вида и параметров напольного покрытия. Хорошо себя зарекомендовала подложка из натуральной пробки, позволяющая повысить качество изоляции.
  • Пространство между панелями и стенами заполняется войлоком либо другими материалом с похожими характеристиками.

Если толщина лагов не позволяет уложить шумоизолятор достаточной толщины, следует выбрать плиты подходящей. Затем к уже зафиксированным лагам прибить еще одни под углом 90 градусом. В образовавшееся пространство заложить недостающее количество звукоизоляционного материала.

Используем песок

До начала работ проверить прочностные характеристики перекрытий. Балки должны быть мощными и прочными. Для начала нашиваются рейки на потолке 1 этажа. Пространство заполняется доской или толстой фанерой, а затем обшивается пароизоляцией. После этого засыпается песок. Для проветривания между верхним слоем песка и черновым полом предусматривают зазор в 3 – 5 см. После этого набивают войлок на лаги и стелется толстая фанера. Ее затем можно использоваться как черновой пол для декоративного покрытия.

Таким образом, если шумоизоляция пола и перекрытий в деревянном доме, находящихся между первым и вторым этажом выполнена правильно, при эксплуатации строение не будет возникать проблем. Грамотно подобранные материалы и соблюдение технологических требований позволит добиться высоких результатов.

Шумоизоляция межэтажного перекрытия из дерева требует соблюдения ряда правил. В отличие от бетона и подобных материалов в монолитных перегородках, дерево обладает повышенной тепло- и звукопроводимостью.

Правила звукоизоляции мягкими материалами

Прежде, чем начать работы по шумоизоляции перекрытия из дерева, нужно тщательно обработать древесину антисептиком. Причем обработке подлежат все деревянные элементы, которые задействованы в процессе. К нижней части вертикальной стороны балки крепим рейку 30х40 или 40х50 мм. Пространство между ними зашиваем доской не тоньше 25 мм. Причем, крепим ее не к балкам, а к рейке.

Оборачивая балки, настилаем и крепим пароизоляцию. Выводим ее края на стену с загибом не менее 100 мм. Поверх балок набиваем войлочные полосы. Затем все пространство между балками тщательно заполняем волокнистыми матами. Укладываем их плотно между собой, но не прижимаем сверху. Можно не набивать полоски из войлока по верхним торцам балок. Тогда войлочный настил необходимо расстелить поверх балок и утеплителя с прогибом между балками.

Теперь снизу можно подшивать потолок из гипсокартона или другого отделочного материала. Например, вагонки или доски. Основание для потолка в нижней комнате уже подготовлено. Сверху перекрытия у вас тоже все готово для устройства полов. Нашиваем доску 40х150 мм с шагом 150 мм. Поверх нее можно расстелить слой теплоизола. Но только в том случае, если поверх него вы будете укладывать половую доску или фанеру 20 или 25 мм под ковролин. Если же вы планируете застелить чистовой пол ламинатом или паркетом, то теплоизол не нужен. Для паркета будет своя выравнивающая подложка. Тогда достаточно просто набить поверх доски толстую фанеру, как основание для чистового пола.

Волокнистые материалы лучше поглощают высокие частоты, а настилы – низкочастотные шумы. Чтобы добиться идеального шумопоглощения, нужно сочетать поэтапную укладку одних и вторых.

Звукоизоляция с помощью песка

Принцип этой технологии заложен в свойствах материала. При легком встряхивании он способен спрессовываться. Звуковая волна встряхивает песок и, переходя в механическое движение, гасится. Это, во-первых. Во-вторых, песком создается масса в перекрытии, которая не пропускает шумы. В-третьих, шумоизоляция с песком гораздо эффективнее поглощает все частоты – и высокие, и низкие.

Единственное отрицательное свойство такого метода – общее утяжеление конструкции перекрытия. Чтобы перекрытие надежно эксплуатировалось, балки должны быть прочными и мощными.

На балки необходимо нашить рейки в нижней части, как и в предыдущем варианте. Затем зашить пространство доской или толстой фанерой и обшить пароизоляцией. Теперь закрома для песка готовы.

Совет!

Для лучшего связывания перекрытия можно уложить поперечные лаги, сделав в них вырезы под балки. Лаги, лежащие поперек, образуют вместе с балками коробы. Они гораздо меньше, чем в первом случае. И их легче будет засыпать песком.

Таким образом, вы сделали не черновой пол, а основание для засыпки. Но эти доски или фанера способны не только стянуть каркас перекрытия. По ним можно ходить и выполнять засыпку. Песок еще обладает свойством накапливать тепло. Подобный материал в перекрытиях будет и защитой от шума, и хорошей теплоизоляцией.

Засыпать песок нужно не полностью, а оставлять от 30 до 50 мм свободного пространства для проветривания. Затем нужно набить войлок на каркасные лаги и можно стелить толстую фанеру. Она будет основой для чистового пола.

Звукоизоляция перекрытия песком

Черновой или плавающий пол?

Улучшить звукоизоляцию можно и при помощи чернового или плавающего пола. Но только улучшить, а не заменить. Черновой пол – это та самая фанера поверх поперечных досок по балкам или лагам. Поверх фанеры, покрывающей доски, укладывается войлок сплошным настилом, а затем – основной пол.

Плавающий пол – это дополнительная шумоизоляция, он тоже представляет собой слой из фанеры. Только в этом случае, фанера не крепится ничем, а просто лежит на войлочных полосках или сплошном текстильном настиле. Листы фанеры соединяются только между собой через нижнюю подкладную рейку. Этот способ исключает соприкосновение пола и балок. Подобным способом стелят покрытия в мансардах и на чердаках

Есть еще один способ улучшения защиты от звуков – увеличить толщину перекрытия.

На утепленный и изолированный от шума потолок нашить рейку по абрису балок. Вставить в промежутки волокнистую плиту. Подшить пароизоляцией и опять проложить гипсокартон, который будет для лицевой отделки. При такой технологии индекс Rw будет не менее 54, а показатель Lnw – не выше 66.

Комфорт в деревянном доме – это не только наслаждение природными материалами. Шумо-, эвуко- и теплоизоляция перекрытий из дерева создадут уютную и спокойную атмосферу в вашем доме.

Звукоизоляция деревянных перекрытий

>

Звукоизоляция деревянных перекрытий между этажами нормы и требования

Несмотря на общий подход к выбору шумоизоляционного материала, звукоизоляция деревянных перекрытий различного назначения проводится с соблюдением разных требований.

Звукоизоляция перекрытия нежилого чердака по деревянным балкам считается выполненной эффективно, если индекс изоляции воздушного шума Rw составляет не меньше 45 дБ. Такую защиту способен обеспечить слой минеральной ваты плотностью не менее 50 кг/м.куб уложенный слоем в 100 мм. Если высота балок меньше этой величины, то на них можно набить лаги. И следующий слой материала поместить между лагами. Для того чтобы не создавались мостики холода, лаги нужно расположить перпендикулярно к балками. Тогда места стыков будут закрыты следующим слоем ваты.

Звукоизоляция межэтажных перекрытий будет достаточной в случае использования матов из минеральной или базальтовой ваты уложенных слоем не менее 200 мм. При плотности 50 кг/м.куб. Если плотность материала выше, слой уменьшается пропорционально.

Звукоизоляция деревянных перекрытий песком

Метод спорный. Трудоемкий процесс, большой вес и самое главное, звук гасится частично, т.к. основной резонанс передается по лагам. Принцип устройства показан на фото.

Звукоизоляция деревянных перекрытий песком Звукоизоляция перекрытий песком Шумоизоляция перекрытий песком

Конечно, все зависит от способа устройства, как советуют мастера, нужно засыпать песок между лагами и черновым полом, а не только между балками перекрытия, а сверху монтировать систему плавающий пол.

Схема звукоизоляции перекрытий под гипсокартон

Схема устройства звукоизоляции перекрытий под гипсокартон Технология устройства звукоизоляции перекрытий под гипсокартон

Технология звукоизоляции перекрытий для деревянного дома в отличие от кирпичных и бетонных строений имеет ряд особенностей, которые непосредственно связаны с конструкцией перекрытий их свойствами и звукопроводящими характеристиками. Описанные выше способы помогут изолировать или значительно снизить проникновение звуковых волн между этажами в каркасных коттеджах, а также в домах из оцилиндрованного бревна или бруса.

Изоляция от шума между этажами

Конечно, для обеспечения шумоизоляции между этажами стоит с обеих сторон, а точнее потолок и пол, утеплить и сделать это одновременно, чтобы усилить непроходимость шума. В основную конструкцию межэтажных перекрытий нужно вставить звукоизоляционный материал.

Балки, несущие на себе стойкость здания, изолируют стекловатой, поролоном или другим отражающим звук материалом. Наверх настилают доски или фанеру, и они крепятся саморезами к балкам через изоляцию.

Данные конструкции прослужат дольше, если делать шумоизоляцию потолка, пола, стен и покрытий, находящихся между этажами, по всем правилам. Да и в деревянных домах малейший шорох или скрип будет слышать весь дом из-за того, что дерево имеет свойство отлично проводить звук. Еще подобной характеристикой обладает стекло и поверхность из лакированного дерева.

Подытожив все вышесказанное, можно сделать вывод, что такое мероприятие, как изоляция перекрытий от шума и посторонних звуков в деревянном доме, просто необходимо, чтобы обеспечить не только хороший сон, но и комфортность проживания в течение всего дня. Сложно жить там, где слышен каждый шорох.

А изолировав помещения от проникающих звуков, можно обеспечить полноценную работу и сон. Это важные элементы хорошего настроения и жизнедеятельности.

Заключение

Выполняя шумоизоляцию межэтажных перекрытий нужно подбирать огнеустойчивые материалы с рыхлой, пористой и волокнистой структурой. Песок позволяет погасить высокочастотные акустические звуки и низкочастотные ударные шумы.

На шумоизоляцию влияет трение древесины. Поэтому нужно делать зазоры между стенами, полом и потолком, а в местах соприкосновения деревянной балки со стеной укладывать прокладку из рубероида.

Наиболее эффективной шумоизоляции можно добиться, если поэтапно сочетать волокнистые материалы с настилами и утеплять обе части межэтажного деревянного перекрытия.

Потери тепла через перекрытие и крышу, согласно принятым нормам в строительстве, могут составлять 15%. На пути своего восхождения оно проходит сквозь зазоры и щели в потолке. Вместе с теплом вверх и вниз по щелям прогуливаются звуки и шумы. Если на уровне границы между этажами правильно провести весь цикл изоляционных мер, то можно выстроить надежную преграду теплу и звукам одновременно.

Добиться низкой слышимости в смежных по вертикали помещениях можно, даже если перекрытие выполнено из дерева. Для этой цели необходимо понимать природу шума. А современные материалы и строительные технологии помогут вам получить наилучший результат.

Деревянное перекрытие на балках

Несущие конструкции из дерева часто используются в качестве прокладки. Для идеальной изоляции звука это не очень хорошо. Ведь дерево само по себе является проводником звука. Тем более, если балки опираются на стены, которые принимают на себя и проводят шумы. Значительно снизить проходимость шумов по балкам между этажами можно. Для этого нужно изолировать балки от соприкосновения со стеной с помощью рубероида.

Если это кирпичная стена, то концы балок необходимо обмотать рубероидом. В места, где балки опираются на кирпичную стену положить рубероид, а поверх него – тонкую деревянную прокладку.

Этот же принцип относится к стенам из любого каменного, бетонного или композитного материала.

Подобный метод укладки балок применим и для домовых, мансардных и балконных стен из дерева. С той лишь разницей, что в случае с деревянной стеной достаточно простой обмотки балок рубероидом в местах соприкосновения со поверхностью. Рубероид или гидроизол отсекают беспрепятственное проникновение шумов и звуков по стене через балку. Если толщина перекрытия без учета отделки потолка и пола равна высоте балки, то эта мера существенно изменит конечные индексы Rw и Lmw в лучшую сторону.

Перекрытие на лагах

Второй вариант устройства деревянных межэтажных перекрытий – положить лаги по балкам. Затем на эти лаги будет укладываться пол. Черновой или основной. В данном случае, гораздо легче отсечь звуки, передающиеся по стенам. Для этого необходимо просто подготовить лаги такого размера, чтобы они не доходили до стены на 15 – 25 мм и уложить их поперек балок. Тогда стена не будет вплотную примыкать к полу.

Воздушные проемы между стеной и балками, а впоследствии и полом, будут заполнены звукоизоляционным материалом. Его мягкая структура будет гасить звуковые колебания стен и не пропустит их к полу. Плинтус нужно будет крепить к стене, а не к полу. Он также не будет проводником звука.

Ленточной полоски из войлока, пропитанного антисептиком, вполне достаточно, чтобы звук от стен задержался на балках.

Верхняя сторон бесшумных балок должна быть обязательно изолирована войлочной прокладкой, независимо от того, лежит пол на балках или же на лагах.

Работы по изоляции перекрытия от «ударного» звука нужно начинать с деревянных балок.

Часть звуковых волн способна проникать между этажами по стенам

Очень важно изолировать деревянные балки от стены. Тогда часть шума можно отсечь уже на этом этапе

Взаимная шумоизоляция верхнего и нижнего помещения по такой технологии будет гораздо эффективнее.

Деревянное перекрытие дома

Звукоизоляция пола с деревянным потолком ниже

Я пытаюсь установить звукоизоляцию между первым этажом и подвалом и не хочу использовать гипсокартон. Дом практически полностью деревянный, за исключением бетонного цокольного этажа. Балки перекрытия между цокольным и первым этажом - 2х10 на 16 дюймов. центры. Сверху два слоя по 5⁄8 дюйма. фанера приклеенная и прибитая гвоздями, сверху - дубовый паркет. Планирую установить звукоизоляцию из минеральной ваты между балками, а для потолка установлю сучковатые доски 1 × 6 из сосны.У меня вопрос, что я могу использовать между балками и узловатой сосной, чтобы минимизировать прямую передачу звука ? У вас есть какие-нибудь рекомендации?

- ДЖОРДЖ ГУЛЛ по электронной почте

Советник редакции Майк Гертин отвечает: Добавление звукоизоляционных накладок поможет уменьшить передачу звука по воздуху между поверхностью пола и потолком ниже. Передача через балки - еще более важный путь к решению. Так что не экономьте, иначе вы можете быть недовольны результатами, и у вас есть только один шанс все исправить.

Два основных подхода к контролю звука через балки - это отделение элементов каркаса от материала потолка и добавление массы (плотности). Эти два подхода лучше всего работают в сочетании.

Обшивка или обвязка - самый простой способ отделить потолок от балок. Упругий металлический канал - лучший выбор по цене. Для потолка потребуется около 850 погонных футов, что обойдется примерно в 300 долларов. Но использование упругого канала потребует установки сосны с пазом и пазом с помощью шурупов, а не гвоздей - шаг, который вы, возможно, не захотите делать.Альтернативой упругому каналу является деревянная обрешетка размером 1 × 3. Он не снижает передачу звука так же, как и упругий канал, но в него можно прибить потолочные доски. И если он доступен на вашем местном лесном складе, он должен быть немного более экономичным, чем устойчивый канал.

Распространенным и экономичным способом увеличения массы является установка 5⁄8 дюйма. гипсокартон. Но так как вы хотите избежать этого, вам придется использовать альтернативу, например, винил с массовой загрузкой, рулонный лист толщиной около 1/8 дюйма, который крепится к нижней стороне балок и помогает приглушить звук.Используйте его в сочетании с деревянными планками обрешетки, сначала нанеся на балки винил с массовой загрузкой, а затем обшивку по нему.

Винил будет стоить примерно на 0,75 доллара за квадратный фут больше, чем использование гипсокартона. Если стоимость является проблемой, вы можете исключить добавление массы и просто использовать развязку. В этом случае деревянную опалубку можно нанести поверх прокладочного материала из пеноматериала шириной 11⁄4 дюйма и толщиной 1⁄4 дюйма с клеевым слоем, чтобы изолировать опалубку от балок немного лучше, чем при использовании прямой древесины. контакт по дереву.

Рисунки: Дэн Торнтон

От Fine Homebuilding # 284

Подпишитесь на участие в голосовании сегодня и получите последние инструкции от Fine Homebuilding, а также специальные предложения.

Получайте советы, предложения и советы экспертов по строительству дома на свой почтовый ящик

×

Как приглушить звук деревянного пола и высокого потолка | Home Guides

Сочетание деревянных полов, отражающих звук, и высоких потолков, создающих эхо, может создать ощущение пещеры в любой комнате.Предметы, которые вы можете использовать, чтобы сделать комнату менее акустически резонирующей и более комфортной, не должны быть дорогими. Все, что поглощает звук, работает, включая текстиль, мебель и изоляцию. Уловка, если вы хотите сохранить характер комнаты, заключается в том, чтобы развернуть звукопоглощающий материал как можно ненавязчивее.

Полы

Ковровое покрытие - эффективный звукопоглотитель, и если вы не хотите покрывать твердую древесину ковриком большой площади, стратегическое размещение ковриков меньшего размера по комнате также может сработать.Важно разместить один коврик в центре комнаты, потому что именно туда с наибольшей вероятностью будут попадать звуковые волны. Если у вас есть доступ к балкам под полом, заполнение промежутков между ними изоляцией из стекловолокна - еще одна звукоизоляционная мера; он поглощает звуки, возникающие при ходьбе по полу.

Стены

Так же, как ковры на полу, гобелены, свисающие со стен, поглощают звук, и они наиболее эффективны, когда вы размещаете их посреди больших стен.Шторы могут быть эффективными и могут быть использованы с пользой, когда вам нужно закрыть большое окно или арочный проем. Текстура стен, хотя и не так эффективна, как текстиль, также обладает звукопоглощающими свойствами. Наиболее эффективна рельефная текстура, такая как нокдаун или точечный рисунок, и она не обязательно должна быть на всех стенах. Встроенные шкафы и изделия из дерева, такие как каминные доски и сиденья у окна, также рассеивают звуковые волны.

Потолок

Все меры по поглощению звука на стенах работают с потолком, но некоторые из них могут нуждаться в модификации, чтобы сделать их более подходящими.Например, нельзя повесить шторы на потолок, поэтому установите специально изготовленную натяжную ткань. Если у вас сводчатый потолок, вы можете сделать звукопоглотители, установив фальш-балки и приклеив коробки для яиц к их верхним сторонам, где коробки не видны. Раскрасьте коробки, чтобы они соответствовали балкам. Акустическая плитка обеспечивает максимальное звукопоглощение из всех вариантов потолка, но для их подвешивания обычно требуется подвесной потолок.

Мебель

Создайте более тихое пространство без изменения комнаты, установив звукопоглощающую мебель, такую ​​как мягкий диван или мягкие кресла.Подушки - эффективные звукопоглотители, и чем больше вы разместите в комнате, тем лучше. Возможно, вам придется поэкспериментировать с расстановкой мебели, чтобы добиться наилучшего баланса пространственной симметрии и шумоподавления. Открытый стеллаж не только дает место для безделушек, но и является эффективным звукоизоляционным экраном. Вместо скрытого или встраиваемого освещения в потолок установите один или два подвесных светильника с большими звукопоглощающими плафонами, например перевернутыми бумажными зонтиками.

Ссылки

Writer Bio

Крис Дезил имеет степень бакалавра физики и степень магистра гуманитарных наук.Помимо неизменного интереса к популярной науке, Дезиэль с 1975 года занимается строительством и дизайном домов. В качестве ландшафтного дизайнера он помог основать две садовые компании.

Дерево поглощает или отражает звук?

Когда я закончил свою мастерскую, я использовал деревянную перфорированную доску со смещением от стены с 1-дюймовой обвязкой, чтобы было легче вешать инструменты или предметы. Это придавало ему ощущение тепла, его было легко чистить, и он выглядел более организованным. Я заметил, что он также поглощает звук в магазине - я не слышал стирку в соседней комнате, и никто не жаловался на шум моего стола, видел столько же! Это заставило меня задуматься.

Дерево поглощает или отражает звук? Сама по себе древесина лучше отражает, чем поглощает. Однако древесина со сквозными отверстиями имеет гораздо лучшее звукопоглощение. Перфорированное дерево с воздушным пространством позади него эффективно гасит звуки в диапазоне от среднего до высокого и поглощает звуки низких частот.

Вау! Дерево не только отражает звук, но и поглощает его. Я случайно наткнулся на противошумное решение для своей мастерской. Теперь я хотел узнать больше о том, как дерево можно использовать для улучшения акустики в других частях дома.Вот что я нашел.

Содержание

Поглощает ли древесина или отражает звук - акустические свойства древесины

Древесина отражает звук лучше, чем поглощает. Однако его пористая природа поглощает звук. Звуковые волны имеют разную длину для разных частот. Они путешествуют по воздуху, пока не сталкиваются с чем-то, что нарушает их частоту движения.

Звукопоглощение

Древесина не является достаточно плотным материалом, чтобы поглощать много звука как есть. Однако древесина с прорезанными в ней отверстиями, канавками или щелями становится перфорированным резонатором, который действительно снижает уровень звука.Повышение пористости древесины улучшает ее звукопоглощающую способность.

Панели работают за счет фрагментации звуковых волн. Отверстия или канавки пропускают воздух через древесину, но препятствуют прохождению звуковой волны через древесину, создавая лучший звуковой резонанс. Волны более высоких частот отражаются, а волны более низких частот поглощаются.

Если вы пытаетесь получить больше удовольствия от прослушивания музыки, потеря низких частот может дать вам ровный звук. Если вы пытаетесь уменьшить эхо или ударный шум; акустические фанерные панели - это просто билет.

Diffusion

Когда некоторые звуковые волны ударяются о гладкую плоскую поверхность, они отражаются прямо назад. Отраженные волны могут перекрывать исходную звуковую волну, создавая мешающее эхо или звон, которые затрудняют расслышание звуков, которые вы хотите четко слышать. Подумайте о церкви, лекционном зале или театре и о том, как в них разносится звук.

Диффузия - это то, что происходит, когда звуковые волны отражаются от изогнутой или неровной поверхности, такой как акустические деревянные панели. Звуковые волны рассеиваются или рассеиваются, устраняя эхо или дрожание в комнате.

Reflection

Деревянные доски или листы фанеры обычно имеют гладкую твердую поверхность, которая отражает звук. Звуковая волна обычно отражается по тому же пути, по которому она прошла, искажая исходный звук или вызывая эхо. Пол из массивной деревянной доски создает очень неприятное отраженное эхо шума.

Отражением звука от пола можно управлять с помощью ковра. Деревянные акустические панели или панели с изогнутой поверхностью рассеивают звук, отражающийся от стен или потолка.Звук, отраженный от изогнутой поверхности, или парабола, будет отражать звук под углом к ​​исходной волне на основе кривой. Благодаря отражательной способности и изогнутой поверхности деревянные музыкальные инструменты звучат так хорошо.

Коэффициент снижения шума древесины

Коэффициент снижения шума (NRC) - это средний показатель акустических свойств материала. Он измеряет, сколько шума отражает материал и сколько он поглощает. Шкала идет от 0 до 1; 1 означает, что весь звук поглощается или отражается, а 0 означает, что звук не поглощается и не отражается.

Гладкие деревянные поверхности будут естественно отражать с NRC от 0,05 до 0,15 в зависимости от качества отражения древесины. Фанера толщиной 13/32 дюйма (10 мм) имеет показатель звукопоглощения по NRC 0,23. Акустические деревянные панели могут улучшить звукопоглощение до значения от 0,65 до 0,90 при правильной установке под руководством квалифицированного звукооператора.

Звукопоглощающие изделия из дерева

Акустические фанерные панели могут иметь круглые или продолговатые отверстия, либо и то, и другое.Другие деревянные панели могут иметь прорези или канавки, частично прорезанные горизонтально с одной стороны и вертикально с другой, с отверстиями в местах пересечения канавок. Или они могут быть сделаны из решетчатых планок, похожих на рифленые панели.

Панели также могут быть плоскими, изогнутыми или вогнутыми / выпуклыми в зависимости от их конструктивного назначения. Панно из дерева придаст любому помещению естественного тепла и очарования. Отлично подходит для домашнего кинотеатра, игровой комнаты, домашней студии звукозаписи, тренажерного зала или даже мастерской! Они могут даже иметь огнестойкую отделку.

Перфорированные деревянные акустические панели

Панели из дерева или изделий из дерева имеют сквозные отверстия или вмятины. Вмятины или отверстия центрируют и поглощают звуковые волны. Они снижают уровень шума и реверберацию звука в помещении или здании. Панели можно повесить на стены или подвесить к потолку. При значениях NRC от 0,25 до 0,80 в зависимости от диаметра отверстия, схемы расположения и установки они являются эффективным шумовым решением.

Панели с прорезями

Деревянные панели с прорезями можно использовать на стенах или потолках для уменьшения шума и эха в помещении или здании.Длина и рисунок прорезей в панелях влияют на поглощение ими звуковых волн. Коэффициент шумоподавления находится в диапазоне от 0,40 до 0,75, в зависимости от расположения пазов и установки.

Решетки

Акустические деревянные решетки также известны как решетчатые или решетчатые панели и используются на стенах и потолках для уменьшения передачи звука и эха. Расстояние между деревянными элементами, составляющими решетку, влияет на их эффективность в снижении различных частот звука.NRC варьируется от 0,20 до 0,70 в зависимости от глубины решетки, материала и установки; они лучше подходят для больших комнат.

Декоративные акустические панели из дерева

Акустические деревянные панели - это теплый, декоративный и эстетичный способ улучшить акустическое кондиционирование комнаты или здания. Толщина древесины и ее плотность являются ключевыми факторами того, насколько хорошо она поглощает звук. Он имеет рейтинг NRC от 0,70 без дополнительной звукоизоляции до 0,95 с ней.

Деревянные панели с более пористой структурой производятся из переработанного материала для улучшения звукопоглощения.В сочетании с прецизионными пазами, отверстиями и планками или прорезями акустические деревянные панели обеспечивают лучшее звукопоглощение для стен и потолков, чем когда-либо прежде. Деревянные панели доступны в плоских, изогнутых, дощатых или больших форматах листов, чтобы максимально использовать их в вашем доме или офисе.

Акустические диффузионные панели

Деревянные акустические диффузионные панели - это декоративный и теплый способ управления эхом и обратной связью в вашей гостиной, домашнем кинотеатре, музыкальной комнате или домашней студии. Они открывают комнату и расширяют зону удовольствия от прослушивания, уменьшая или удаляя отраженные звуковые волны и флаттер-эхо, не изменяя при этом звук, который вы слушаете или который вы слушаете.Из-за диффузионных панелей маленькая комната может казаться больше, а большая - меньше.

Примером может служить деревянная квадратная панель ATS Sound Diffuser шириной 2 фута. Их легко повесить на любую стену, а 7 карманов или углублений предназначены для рассеивания звуковых волн в диапазоне от 325 Гц до 3 кГц. Разработанные для устранения эха и дрожания, они могут быть установлены в любой комнате для улучшения звука и качества прослушивания. Доступные из необработанного дерева, они могут быть окрашены или обработаны для улучшения любого декора.

Декоративные акустические стеновые панели

Акустические стеновые панели доступны из различных материалов, включая дерево, металл или синтетические материалы.В зависимости от их состава они спроектированы так, чтобы поглощать звук и уменьшать передачу звука в другие комнаты и обратную связь внутри комнаты. Доступны в различных размерах и средах, их декоративный аспект помогает им сливаться с окружающей средой и улучшать качество звука. Акустические панели

ATS имеют текстурированную ткань, натянутую на деревянную раму. Они предназначены для уменьшения реверберации и эха, а также для поглощения нежелательных звуков. Обладая рейтингом NRC 1.0, они эффективно подавляют нежелательный шум для более четкой записи и получения удовольствия от прослушивания.Панели могут быть установлены в любом пространстве и легко перемещены, чтобы изменить акустический резонанс комнаты.

Acoustic Pictures

Акустические изображения представляют собой полноцветную графику на акустически прозрачной ткани, натянутую на качественные акустические стеновые панели. Акустические панели уменьшают эхо и реверберацию и имеют рейтинг звукопоглощения по NRC до 1,0. Графика может быть из лицензионных произведений или напечатана из вашей собственной коллекции фотографий. Отлично подходит для улучшения акустической и визуальной атмосферы в комнате.В акустических панелях

Acoustimac используется ткань, которая акустически прозрачна и доступна в 6 различных наружных тематических изображениях. Панели размером 3 на 2 фута изготовлены из высококачественного акустического материала для уменьшения эхо и флаттер-обратной связи и имеют высокий рейтинг поглощения NRC, равный 1,0. Легкие панели можно легко повесить в любой комнате, чтобы улучшить качество шума и визуальную эстетику любой комнаты.

Акустические деревянные панели

Акустические деревянные панели обеспечивают тепло настоящего дерева и регулируют акустическую атмосферу комнаты или здания.Панели изготовлены из деревянных досок с промежутками между ними, чтобы уменьшить эхо и реверберацию в помещениях или зданиях. Их можно использовать на стенах или потолке, чтобы уменьшить шум и передачу шума. Расстояние между досками в панелях спроектировано так, чтобы оптимизировать факторы снижения шума и обеспечить решение вашей проблемы со звуком.

Деревянное акустическое ограждение для снижения шума

Акустическое деревянное ограждение разработано для уменьшения шума от проезжей части или мест проведения мероприятий на 32 дБ. Забор не позволяет звуковым волнам беспрепятственно проходить сквозь них; даже при сезонном расширении и сокращении.Деревянный акустический забор отражает шум в том направлении, в котором он пришел, и только дифрагированный шум выходит за его пределы. Высота и толщина забора являются факторами его звукоизоляции.

Деревянные акустические панели своими руками

Как домашний мастер, я считаю, что все, что кто-то может сделать из дерева, могу сделать и я. Акустические деревянные панели - это то, что может сделать DYIer; проблема может быть в математике. Однако с помощью Интернета можно найти планы с уже разработанной математикой.Некоторые планы бесплатны; у других есть предельные издержки. Самостоятельное строительство тоже обычно обходится дешевле.

Самое важное решение - сделать что-то, что поглощает, рассеивает или отражает шум. Это зависит от того, для чего вам это нужно. Если вы хотите уменьшить эхо, реверберацию или передачу шума, вы можете построить несколько звукопоглощающих панелей. Чтобы разделить низкие, средние и высокие частоты, сделайте себе диффузоры. Проще всего сделать светоотражающую панель с гладкой твердой поверхностью - добавьте немного пара и веса, вы даже можете сделать изогнутые или вогнутые / выпуклые панели.

Небольшое предостережение - всегда проверяйте свои источники и простую математику. 300 мм - это 30 см, что составляет 11,8 дюйма, или почти фут… а не 9 дюймов, как я видел на одном сайте.

Вопросы по теме:

Какая древесина лучше всего подходит для акустики помещений? Большинство видов древесины можно использовать для улучшения акустики комнаты, но лучшая древесина - это мягкая древесина, такая как сосна или ольха. С ним легко работать, он невысокий, но производит теплый, естественный, хорошо сбалансированный тональный звук, поэтому его используют большинство крупных студий.

Какая древесина лучше всего подходит для студии звукозаписи? Лучшая древесина для студии звукозаписи - сосна. Он производит теплый естественный звук и может использоваться для отделки полов, стен и потолка. Это естественный элемент, поэтому звук кажется более естественным для нашего уха. Сосна недорогая, создает теплый визуальный эффект и используется во многих студиях звукозаписи.

Похожие сообщения:

Звукоизоляция: снижение шума между этажами

Живете ли вы в доме, квартире или кондоминиуме, шум с других этажей может сильно раздражать.Решение? Улучшите звукоизоляцию полов и потолков. Мы расскажем, как это сделать.

Конечно, стены также могут играть роль в передаче звуков, но здесь мы сосредоточимся на том, что вы можете сделать со своими полами и потолками, чтобы улучшить акустику.

Сравнение воздушного шума и ударного шума

За вашей дилеммой в отношении децибел стоит два основных типа шума.

Воздушный шум

  • Это происходит от голосов людей, звонков телефонов, телевизора и т. Д.
  • Он путешествует по воздуху, пробираясь через полы и потолки или сквозь отверстия в стенах.

Ударный шум

  • Это вызвано прямым контактом с поверхностью: что-то упало, шаги ребенка, ходьба на каблуках (или каблуках) и т.д. деревянный каркас, например).

3 эффективных способа снижения шума между этажами

Идея состоит в том, чтобы разделить материалы, которые соединяются друг с другом - пол, балки, деревянные планки обрешетки и потолочные панели.

CAA-Quebec Residential Advisory Services может порекомендовать специалистов по теплоизоляции и звукоизоляции или помочь вам подготовиться к самостоятельному ремонту, если вы предпочитаете.

A - Заменить потолок для улучшения акустики

  1. Удалите гипсокартон потолка (или другую поверхность) и планки обрешетки, прикрепленные к балкам.
  2. Установите изоляцию, такую ​​как стекловолокно или целлюлозную вату, между балками пола, чтобы полностью заполнить полость. Совет профессионала: исследования показали, что все варианты этого типа изоляции обеспечивают примерно одинаковые звукопоглощающие характеристики.
  3. Закрепите упругие каналы на расстоянии 24 дюйма (61 см) по центру под конструкцией пола.
  4. Установите два слоя гипсокартона типа X ½ дюйма (12 мм), вкручивая его в каналы и перекрывая слои как минимум на 12 дюймов (300 мм).
  5. Нанесите акустический герметик по всему краю, где стена соединяется с потолком между двумя слоями гипсокартона.

B - Звукоизоляция потолка без демо

Вы также можете улучшить звукоизоляцию, соорудив подвесной потолок под существующим потолком.Вот как это сделать:

  1. Прикрепите стандартные металлические шпильки диаметром 2½ дюйма (64 мм), расположенные на расстоянии 24 дюйма (61 см) по центру, к деревянным планкам обрешетки существующего потолка.
  2. Вставьте розовый ватин из стекловолокна размером 2½ дюйма (64 мм) между стойками.
  3. Прикрепите слой гипсокартонных панелей толщиной 12 мм к стойкам.

C - Измените напольное покрытие на лучшую звукоизоляцию

Вы также можете улучшить звукоизоляцию, заменив пол.

Идея снова состоит в том, чтобы отделить пол от конструкции здания.Установив акустическую мембрану в качестве подслоя, который не прибивается и не ввинчивается в конструкцию, вы уменьшаете как воздушный, так и ударный шум.

  • Изучите особенности желаемого продукта; Толщина и плотность мембраны являются наиболее важными аспектами, которые следует учитывать.
  • При выборе напольного покрытия, чем мягче поверхность, тем меньше она будет проводить ударный шум (например, ковер или деревянный пол).

Если из-за шума в вашем доме у вас болит голова, эти корректирующие меры должны помочь вам обрести покой и тишину, о которых вы так мечтали!

Источник: Канадская ипотечная и жилищная корпорация (CMHC)

Звукоизоляция для снижения шума между этажами

Передача звука между этажами - это проблема наверху, внизу и везде.Шаги, музыка, телевизор, игры и другие шумы уносятся этажом ниже.

Точно так же звук снизу мигрирует через потолки в комнаты наверху. Даже внутри комнат различные элементы, такие как пол, стены и мебель, либо заглушают звук, либо действуют как усилители, которые способствуют распространению шума вокруг.

Есть несколько звукоизоляционных материалов, которые помогут смягчить проблему. Никто не решит проблему полностью. Но многие из них значительно уменьшат шум.

Изоляция между этажами

Чтобы действительно заблокировать звук, вам нужно разделить поверхности. Любой вид непрерывного материала действует как своего рода акустический мост, который без усилий перемещает вибрации из одной комнаты в другую.

Однако структурное разделение поверхностей является чрезвычайно дорогостоящим решением и обычно используется для таких помещений, как домашние студии звукозаписи или домашние кинотеатры высокого класса. Если не считать этого, размещение плотного звукового барьера в открытых пространствах балок между этажами является наиболее эффективным способом замедлить передачу шума.

Это делается путем удаления гипсокартона потолка и вставки достаточного количества теплоизоляции из стекловолокна или минеральной ваты, чтобы заполнить пространство между балками. Вам нужно будет обойти препятствия, такие как электрические провода и встраиваемые в потолок светильники.

Установлен новый потолок из гипсокартона. Для дополнительной звукоизоляции гипсокартон можно повесить на упругие металлические каналы, которые позволяют гипсокартону слегка двигаться, чтобы уменьшить вибрации. Добавление второго слоя гипсокартона делает этот тип барьера еще более эффективным, поскольку он увеличивает массу потолка.

Пенополиэтилен

Подложка для пола устанавливается в первую очередь для того, чтобы обеспечить гладкую, ровную и предсказуемую поверхность для установки нового пола. Подложка укладывается поверх чернового пола перед укладкой напольного покрытия.

Подложка из пенопласта с закрытыми ячейками легко доступна во всех домашних центрах и выпускается под разными торговыми марками. SimpleSolutions Soundbloc - это предложение одного бренда. При толщине 2 мм это самая тонкая поролоновая подложка, которую вы можете приобрести.

Подложка из пенополиэтилена, хотя и не очень эффективна, будет лучше, чем вообще не иметь теплоизоляции.

Акустическая пена

Помимо простого пенопласта, предлагаемого на рынке для ламината, существует еще один, более дорогой тип, который часто называют акустической пеной.

WhisperStop - это один из производителей акустической пены толщиной 3 мм. Глушитель - это еще одна акустическая пена, довольно плотная - 20 фунтов звукопоглощающего материала на кубический фут.

Подложки из мягкого пола, независимо от физических свойств, обычно рекламируют, что они эффективны против блокировки звука. Хотя эти утверждения могут иметь некоторую обоснованность, важно проводить различие между этим типом подложки и другими, которые претендуют на роль акустической подложки.

Акустические подкладки - это очень плотные материалы, предназначенные для подавления звуковых колебаний. Один из быстрых способов определить плотность - это сравнить вес материала с его размером.

Войлочная подкладка

Подложка из переработанного войлока экологична и снижает уровень шума. Войлочная подкладка примерно в два раза дороже полиэтиленовой пены - хороший выбор, если вашей основной целью является звукопоглощение и если ваш бюджет позволяет покрыть дополнительные расходы.

Подложка из переработанного войлока примерно в четыре раза тяжелее пены и, следовательно, более плотная. Это ваш лучший выбор с паркетом и ламинатом.

Amazon.com

Подложка из фанеры

Подложка из фанеры часто используется под тонкими гибкими напольными покрытиями, такими как виниловая плитка или линолеум.Фанера - лишь умеренно эффективный звукопоглотитель. Поверх фанеры иногда кладут красную канифольную или битумную бумагу, не обладающую звукоизоляционными свойствами, чтобы свести к минимуму скрипы.

Акустическая подкладка

Лучше фанерной подложки можно добиться, установив на черновой пол специализированную акустическую подложку. Soundeater - один из таких продуктов, который сделан из 100% переработанной древесины. При толщине более 1 дюйма Soundeater толще, чем большинство обычных изделий из фанеры, поэтому убедитесь, что это не создает проблем с уровнями пола в соседних комнатах.

Акустические системы стяжки отличаются от варианта с прямой фанерой тем, что они приподнимают пол на шпальных досках. Это возвышение создает зону мертвого воздуха, которая значительно снижает передачу вибраций от одного этажа к другому.

Цементная плита

В качестве основы для облицовки плиткой используются два популярных типа цементных плит WonderBoard и Durock. Цементная плита может быть немного лучшим звукоизоляцией, чем древесина, из-за своей плотности.

Звуковые решения - Старый дом

Первое, что нужно понять, когда вы думаете об домашней акустике, - это то, что минимизация звука и звукоизоляция - это не одно и то же.Фактически, когда люди говорят о звукоизоляции комнаты, они обычно имеют в виду звукоизоляцию. Гораздо проще построить или изменить комнату, чтобы заглушить звук, чем сделать ее полностью звуконепроницаемой. Звукоизоляция - это совершенно другой процесс, сложный и трудный для достижения структурный результат, и это редко делается в ходе обычного строительства дома. Как нетрудно догадаться, звукоизоляция помещения тоже может быть очень дорогостоящей. Он включает в себя создание системы двойных стен, в которой практически ничто в пределах одной стены не может касаться чего-либо в другой стене - своего рода комната в комнате.Звук распространяется волнами вибрации, и любая вибрация передается от одной стороны стены к другой через все, к чему прикасается, включая изоляцию. По-настоящему звукоизоляция помещения, при котором звук не может выйти, выходит за рамки большинства проектов по ремонту дома. На самом деле, средний домовладелец хочет приглушить звук. Основываясь на одних и тех же общих принципах, вы можете использовать несколько различных методов, которые можно использовать для этого, и их можно комбинировать для достижения более высокого уровня тишины.На самом деле возникает вопрос, как далеко вы хотите зайти, чтобы контролировать акустику пространства, с которым вы имеете дело, но, используя довольно обычные методы строительства, вы должны иметь возможность сдерживать звук в комнате в удовлетворительной степени.

Во-первых, если вы хотите заглушить звук в комнате и у вас нет места для жертвоприношения, есть звукоизоляция, которая может проникнуть в стену. Затем вы можете покрыть стену звукоизолирующим продуктом, например гомазоте. Также сейчас доступен продукт, который на самом деле представляет собой звуковую плату, разработанную специально для этой цели.Затем эта стена снова покрывается слоем гипсокартона толщиной 5/8 дюйма. Если у вас есть свободное место на полу, вы можете поднять звукоизоляцию комнаты на другой уровень, разместив на стене еще один слой гипсокартона, чтобы создать так называемый «упругий канал» за готовыми стенами комнаты - комнату внутри комнаты. концепция a-room. Пила в полу, стене и потолке между двумя стенами канала еще больше повысит звукоизоляцию помещения, предотвращая передачу вибраций через пол и потолок на полы и потолки соседних комнат.Затем вы должны покрыть эту стену еще одним слоем гипсокартона. Хотя он не такой тихий, как более дорогие процессы звукоизоляции, он работает по тому же принципу, создавая зазоры, которые затрудняют движение вибраций. Медиа-комната в доме Милтона представляет собой хороший пример того, как можно комбинировать методы звукоизоляции. Утеплитель, который мы использовали, представляет собой жидкость, которую мы применили как для стен, так и для потолка. Продукт представляет собой материал с открытыми порами, который высыхает и полимеризуется за шесть секунд и обладает очень хорошими звукопоглощающими свойствами.Затем стены были построены из двойных слоев гипсокартона таким образом, чтобы ни один из швов гипсокартона не совпадал со швами слоя под ним. Книжные шкафы на каждом конце были удалены от стены, чтобы вибрация книжных шкафов не касалась стены сзади. Потолок также был построен таким образом, чтобы он подвешивался к вышеупомянутой конструкции, и опять же с использованием двойных слоев гипсокартона. Наконец, Винни Феррара, специалист по настенным покрытиям, покрыл стены в медиа-зале подкладкой и тканевыми панелями.Сначала Винни наложил на стены вибропоглощающую полиэфирную шпатлевку с помощью скоб, оставив 1-дюймовую кайму по периметру. Поверх полиэстера он пришил панели из шелковой ткани - материала, который одновременно привлекателен и чрезвычайно прочен в качестве настенного покрытия. Затем Винни использовал горячий клей, чтобы нанести соответствующую тканевую отделку, которая завершает внешний вид и скрывает скобки. Это также хороший метод для достижения некоторого гашения звука в комнате, которая не ремонтируется, потому что заливку и ткань можно легко нанести на существующие стены.

Как я сказал ранее, главный принцип заключается в том, что, где это возможно, вы пытаетесь предотвратить распространение звуковых волн в пространство и из него через воздух и окружающую конструкцию. Поэтому, как пример того, что определенно не работает, плотно уложенная изоляция из стекловолокна в ваших стенах не поможет заглушить звук. Такая изоляция только делает вашу конструкцию более прочной, позволяя, а не предотвращая передачу вибраций. Итак, ищете ли вы место, где можно спрятать своих детей с их барабанными установками и видеоиграми, или место, где можно спрятаться от них, слушайте: ограничение вибрации - ключ к успеху.Уберите у этих волн все их лучшие пути эвакуации, и вы будете на пути к тишине и покое.

Акустика и древесина: контроль шума между помещениями

Ричард Маклейн, ЧП, ЮВ

Растущая доступность и принятие норм массовой древесины, т. Е. Крупных изделий из массивных деревянных панелей, таких как поперечно-клееная древесина (CLT) и клееная древесина с гвоздями (NLT), для строительства полов, стен и крыш дала дизайнерам возможность использовать низкоуглеродистые технологии. альтернатива стали, бетону и каменной кладке для многих областей применения.Однако использование массивной древесины в многоквартирных и коммерческих зданиях представляет собой уникальные акустические проблемы.

Хотя лабораторные измерения изоляции от ударов и воздушного шума традиционных строительных конструкций, таких как легкий деревянный каркас, сталь и бетон, широко доступны, существует меньше ресурсов, которые позволяют количественно оценить акустические характеристики массивных деревянных сборок. Кроме того, одним из наиболее желательных аспектов массового деревянного строительства является возможность оставить структуру здания открытой в качестве отделки, что создает потребность в асимметричных сборках.Благодаря тщательному проектированию и детализации массивные деревянные здания могут соответствовать ожиданиям по акустическим характеристикам большинства типов зданий.

Основы акустики и требования кодов

T3 Миннеаполис Архитектор: MGA | Майкл Грин Архитектура, DLR Group, инженер-строитель: Magnusson Klemencic Associates, Design Assist + Build: StructureCraft, Фото: Кори Гаффер, любезно предоставлено Perkins + Will

В разделе 1206 Международного строительного кодекса (IBC) 2018 перечислены требования к акустическим характеристикам стен и перегородок и монтаж полов / потолков в многоквартирных домах.Эти сборки, которые отделяют одну жилую единицу от другой или от общественных мест, должны иметь класс звукопередачи (STC) 50 и класс ударной изоляции (IIC) 50. (Эти оценки могут быть уменьшены до 45 при полевых испытаниях. .) Обратите внимание, что эти требования кодов применимы только к многосемейному строительству. Хотя правила, касающиеся акустических характеристик в таких помещениях, как офисы, школы и больницы, существуют, они не являются требованиями IBC.

STC измеряет, насколько эффективно стена или пол / потолок изолирует воздушный шум и снижает уровень, который проходит с одной стороны на другую.Примеры звуков, передаваемых по воздуху, включают разговор и музыку. IIC измеряет, насколько эффективно сборка пола / потолка блокирует ударный звук от прохождения через пол / потолок и применяется только к этим сборкам. Примеры звука удара включают падение ноги и падение книги на пол.

Таблица 1: Примеры массивных деревянных панелей, прошедших акустические испытания

Учет акустики древесины Unique Mass

Бетонный пол.Фото: Maxxon Corporation

Неизолированные деревянные полы / потолки или стены в сборе используются редко, в значительной степени из-за неадекватных акустических характеристик. Например, 5-слойный пол из CLT толщиной 6,875 дюйма имеет рейтинг STC 41 и рейтинг IIC 25. По существу, компоненты обычно добавляются к массивным деревянным сборкам для улучшения их акустики. См. Таблицу 1 для получения информации об акустических свойствах деревянных панелей без покрытия.

В приложениях для пола / потолка владельцы и проектные группы часто хотят обнажить потолочную сторону массивных деревянных панелей по эстетическим соображениям, что означает, что любые акустические компоненты должны быть установлены поверх сборки.Это одно из основных отличий в акустическом дизайне между сборками пола / потолка из легкого деревянного каркаса и сборными деревянными перекрытиями / потолком. В конструкции с легким каркасом акустические компоненты обычно включают над, внутри и под сборкой, например, нижнее покрытие и / или бетонный верх над каркасом, изоляция из войлока в глубине каркаса, а также упругие каналы и гипсовая потолочная плита под ним.

Есть три основных способа улучшить акустические характеристики сборки:

  1. Добавить массу
  2. Добавить шумозащитные экраны
  3. Добавить развязки

Одной из характеристик массивной древесины является высокая удельная прочность; поэтому, по сравнению с другими строительными материалами панельного и плитного типа, он весит значительно меньше.Это снижает массу здания, что выгодно с точки зрения более низких сейсмических сил, меньших требований к фундаменту и мер по улучшению почвы, таких как сваи или опоры. Однако в акустике большая масса обычно означает лучший контроль шума. Для сравнения, типичная бетонная плита толщиной 6 дюймов весит приблизительно 80 фунтов на квадратный фут (psf) и имеет рейтинг STC 53, в то время как панель CLT толщиной ~ 7 дюймов весит около 18 psf и имеет STC 41. Из-за Из-за отсутствия массы, присущей массивной деревянной панели, распространенным способом улучшения акустических характеристик является добавление верхнего слоя наливного бетона или гипса, обычно толщиной в пределах 1-3 дюймов.

Рис. 1. Сборка пола из CLT с деревянными шпалами и песчаным покрытием. Источник: Regupol

. Разъединители - это изделия, которые разъединяют или разрывают прямые соединения между отделками с одной стороны сборки и с другой. Это снижает количество шума, который может напрямую пройти через отделку к конструкции и отделке. Обычные примеры строительства с легким деревянным каркасом включают упругие каналы и воздушные пространства. В системах массового деревянного пола / потолка наиболее распространенными разделительными материалами являются подкладки и маты, помещаемые между массивной деревянной панелью и бетонным или гипсовым покрытием.Тип и толщина материала различаются в зависимости от продуктовой линейки и производителя, но цель одна: разорвать прямую связь между структурой / отделкой потолка (массивная деревянная панель) и отделкой верхней стороны (бетонное покрытие и / или чистовой пол). .

Несмотря на то, что обычно добавляют шумозащитные экраны в сборные конструкции из легких деревянных каркасов (например, изоляция из войлока в полости пола), этот метод гораздо менее распространен в массовых деревянных сборках. Тем не менее, несколько массивных деревянных перекрытий, прошедших акустические испытания, включают деревянные шпалы поверх панелей и шумозащитные экраны, такие как изоляция из песка или войлока между шпалами.См. Рисунок 1.

Варианты сборки массивной древесины - полы

Используя принципы проектирования, описанные выше, обычный массивный деревянный пол / потолок в сборе включает следующее (сверху вниз):

  • Финишный пол (если есть)
  • Покрытие из бетона / гипса (обычно толщиной 1-3 дюйма)
  • Акустический мат / подкладка
  • Панель массивная деревянная

Используя обычную 5-слойную напольную панель CLT, были достигнуты значения STC в диапазоне от 50 до 59 для этой общей сборочной конструкции.На рейтинги IIC большое влияние оказывает наличие и тип отделочного напольного покрытия. Для этой застройки без отделочного пола (т. Е. Бетонный верх - это открытая поверхность пола) были достигнуты значения IIC в диапазоне 35-60. При добавлении отделочного напольного покрытия, включая роскошную виниловую плитку, паркет из паркетной доски, керамическую плитку, ковровое покрытие и подкладку, был достигнут рейтинг IIC 60+. Были завершены акустические испытания различных вариантов этой сборки, при этом основными параметрами были конкретный акустический мат, толщина и тип залитого покрытия.Также были проведены испытания ряда альтернатив, включая варианты, которые не предполагают наливного верхнего слоя. Чтобы помочь проектировщикам сравнить варианты, компания WoodWorks составила Интернет-перечень акустически протестированных массовых деревянных сборок, который включает их рейтинги STC и ICC, а также ссылки на соответствующие отчеты об испытаниях. Инвентарь обновляется по мере завершения новых тестов, и его можно найти по адресу http://bit.ly/mass-timber-assemblies.

Рисунок 2: Массовая деревянная панель

В тех случаях, когда требуются более высокие акустические характеристики для сборок пола / потолка в массовых деревянных конструкциях, установка потолочных гипсовых панелей, либо непосредственно прикрепленных к нижней стороне массивной деревянной панели, либо подвешенных к упругим каналам или аналогичным системам упругих зажимов, это жизнеспособный подход.Хотя это действительно скрывает массивную деревянную панель из поля зрения, покрытие всех или некоторых панелей уже может быть необходимо для сокрытия услуг MEP и / или укрывной материал может быть частью огнестойкости конструкции пола. Проверенные конструкции пола / потолка с установленным потолком и упругими системами швеллеров / зажимов включены в описанный выше перечень.

Повышение производительности за счет минимизации обхода с фланга

Даже когда узлы в здании тщательно спроектированы и установлены для обеспечения высоких акустических характеристик, необходимо учитывать обходные пути - в таких областях, как монтажные пересечения, соединения балки с колонной / стеной и проходы MEP - для того, чтобы здание соответствовало требованиям. общие цели по акустическим характеристикам.

Рисунок 3: Элемент управления флангом на интерфейсе

Floodwall Одним из способов минимизировать обходные пути в этих соединениях и интерфейсах является использование эластичной изоляции соединений и герметизирующих полос. Эти продукты способны противостоять структурным нагрузкам при сжатии между элементами конструкции и соединениями, обеспечивая изоляцию и разрушение жестких прямых соединений между элементами. В контексте трех методов улучшения акустических характеристик, упомянутых выше, эти полоски действуют как разъединители.С воздухонепроницаемыми соединениями, интерфейсами и проходами гораздо больше шансов, что акустические характеристики массивного деревянного здания будут соответствовать ожиданиям.

В многосемейных массовых деревянных домах, где существует множество внутренних перегородок, существует несколько методов детализации и компоновки панелей для минимизации фланкирования. Как уже отмечалось, на массивных деревянных панелях пола обычное дело - наливное покрытие. Разрушение покрытия на разделительных стенках блока, как показано на Рисунке 3, может помочь минимизировать способность звука проходить через верхний слой от одного блока к другому.Если требуется дополнительный контроль шума, дополнительным шагом является разрушение массивных деревянных панелей пола на каждой стене блока (если эти стены также являются опорными точками). Хотя это может быть эффективным средством улучшения акустических характеристик, такая компоновка панели может создать неэффективность в процессах производства и монтажа. Таким образом, этот подход следует обсудить с производителем и установщиком, чтобы оценить компромисс между затратами и выгодами.

Заключение

Проектирование здания с целью снижения шума оказывает огромное влияние на общую удовлетворенность жильцов.Лабораторные и полевые испытания уже показали, что массивные деревянные конструкции могут обеспечить удовлетворительную звукоизоляцию - и это способствует использованию массивной древесины для большего количества проектов. Большее количество зданий даст больше знаний и приведет к большему количеству полевых испытаний, в результате чего будет увеличиваться перечень экономичных узлов и деталей, которые хорошо работают с акустической точки зрения.

Массивные деревянные постройки уникальны тем, что проектировщики часто стараются максимизировать видимость элементов конструкции.

Шумоизоляция потолка в деревянном доме: Шумоизоляция в деревянном доме – Современные материалы для шумоизоляции стен, потолка и пола дома

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Scroll to top
