Система отопления ленинградка в частном доме: Система отопления ленинградка в частном доме: схема и устройство

Ленинградская система отопления своими руками, как правильно сделать, провести

Содержание:

Главные достоинства
«Ленинградка» с гравитационным типом циркуляции
Система с параллельно подключенными радиаторами
Дополнительный контур
«Ленинградка» закрытого типа в частном доме
Достоинства и недостатки Ленинградской системы отопления
Регулировка показателей системы отопления в автоматическом режиме
Видео

Ленинградская система отопления считается одной из самых простых и, вместе с тем, надежных. Она может с успехом применяться даже в многоэтажных домах, высотой до 30 м. При этом собрать отопление по такой схеме может даже новичок, используя для этого минимальное количество материалов и инструментов. В статье далее мы расскажем, как сделать Ленинградскую систему отопления, а также в чем ее основные преимущества.

Главные достоинства

Основным достоинством Ленинградской системы отопления частного дома является возможность регулирования работы каждого отдельного радиатора.

Достигается это благодаря тому, что каждая батарея подключена параллельно единой трубе. Следовательно, отдельно взятый радиатор можно отключить или даже снять, не останавливая при этом всю систему.

Если говорить об отоплении Ленинградкой в частном доме, то разводка стояков в ней делается горизонтальной с гравитационным типом циркуляции воды. А вот в зданиях в несколько этажей делается комбинированный вариант схемы – вертикальная и горизонтальная разводка. В данном случае система может быть как самотечной, так и оборудованной циркуляционным насосом.

«Ленинградка» с гравитационным типом циркуляции

При оборудовании отопительной системы данного типа радиаторы устанавливаются последовательно по периметру комнаты. Сечение труб для Ленинградской отопительной системы с самотечным типом циркуляции должно быть достаточно большим.

Главным элементом системы будет котел. Он стыкуется с первой батареей в контуре, которая соединяется со второй и так далее.

Циркулирующий по радиаторам теплоноситель достигает последнего устройства в контуре и по трубе возвращается обратно в котел для следующего цикла.

Существует два варианта, как правильно сделать отопление Ленинградку. В первом случае все радиаторы соединяются последовательно, а во втором – производится диагональное подключение. Примечательно, что последний вариант предполагает более равномерный прогрев батарей.

Виды радиаторов могут быть любыми, правда, на чугунных батареях для удаления воздушных пробок обязательна установка кранов Маевского.

Система с параллельно подключенными радиаторами

Стоит отметить, что если выполнять разводку для «Ленинградки» по описанному выше принципу, то регулирование интенсивности работы отдельных радиаторов и их отключение без вмешательства в работу системы невозможно. Такой существенный недостаток можно устранить довольно просто – собрать своими руками Ленинградскую систему отопления частного дома с параллельным подключением радиаторов.

При такой схеме входящие и исходящие потоки на радиаторе будут регулироваться с шаровыми кранами, а на параллельном радиатору отрезке стояка установят отдельный кран, выполняющий функцию шунта. Стоит отметить, что шунтирующие краны перед каждым радиатором позволяют обеспечить равномерный прогрев отопительных приборов в системе.

Дополнительный контур

В некоторых случаях проект отопления подразумевает слишком длинный или сложный отопительный контур. При этом, чтобы оптимизировать работу системы отопления, предусматривают дополнительный контур, который подключают параллельно основному.

На обратке дополнительного контура монтируют игольчатый экран, который позволяет обеспечить корректную работу системы. Обратите внимание, что при использовании циркуляционного оборудования в Ленинградской отопительной системе очень важно обратку дополнительного контура подключить к основной трубе перед насосом.

«Ленинградка» закрытого типа в частном доме

Отопление Ленинградку из полипропилена своими руками можно сделать в виде закрытой системы. В таком случае понадобится монтаж мембранного расширительного бака, манометра, насоса для циркуляции теплоносителя и предохранительных клапанов. Если же отопительный котел уже оборудован циркуляционным насосом, то дополнительное оборудование устанавливать не нужно.

Как правило, подобный вариант «Ленинградки» используется в домах на два этажа.

Достоинства и недостатки Ленинградской системы отопления

По отзывам потребителей, однотрубная отопительная система «Ленинградка» в любом из вариантов является очень удобной. Поэтому она используется для частных коттеджей и дачных домиков, а также жителями многоэтажных домов.

Среди достоинств системы можно назвать:

• простота и легкость монтажа;
• отсутствие необходимости в дорогом профессиональном оборудовании;
• возможность регулирования интенсивности обогрева;
• органично смотрится в интерьере;
• магистральные стояки можно легко замаскировать;
• грамотно продуманная система надежна в работе;
• возможна естественная циркуляция воды.

Перед тем, как сделать отопление Ленинградку в частном доме, стоит изучить ее недостатки:

1. При последовательном подключении прогрев батарей осуществляется несколько неравномерно, особенно, первой и последней.
2. Горизонтальная разводка не оставляет возможности для подключения теплого пола.
3. Как правило, нуждается в циркуляционном оборудовании, особенно для дома в несколько этажей.

Приведем несколько практических рекомендаций, как провести отопление Ленинградку своими силами:

• подающая труба должна быть установлена с некоторым наклоном;
• при условии комбинированной разводки – горизонтальной и вертикальной, система обязательно должна быть оборудована циркуляционным насосом;
• чтобы обеспечить равномерный прогрев радиаторов, можно подрегулировать количество секций: на первом – немного уменьшить, а на последнем – увеличить;
• при использовании гравитационного типа циркуляции воды длина отопительного контура не должна превышать 30 м;
• постепенную регулировку интенсивности работы батарей обеспечат только игольчатые краны;

При условии грамотного проектирования и монтажа, даже такая простая схема, как Ленинградка, будет функционировать эффективно.

Регулировка показателей системы отопления в автоматическом режиме

Существует специальное автоматическое устройство, которое регулирует температуру теплоносителя в контуре путем подачи команд на смеситель – оно называется сервоприводом. Работа данного устройства осуществляется так: термостат или датчик, установленный в комнате, замеряет температуру теплоносителя, воздуха и пола помещений, и отправляет сигнал на сервопривод. Он, в свою очередь, приводит заслонки трехходового или четырехходового клапана в соответствующее положение, согласно данным датчика.

В частности, температура пара регулируется за счет смещения заслонки в смесителе. В результате перекрывается контур теплого пола, а часть воды попадает в обратку. Это приводит к снижению температуры пола. Как только она достигнет минимального значения, сервопривод включается снова и открывает заслонку, чтобы подмешать в контур горячий теплоноситель. Данный процесс является цикличным. Читайте также: «Какое отопление лучше в частном доме — рассмотрим возможные варианты и способы».

Читайте также: «Как сделать отопление в частном доме своими руками – подробное руководство по устройству отопительной системы».

схема, плюсы и минусы однотрубной системы отопления

0

Ленинградская система отопления для частного дома

5 (100%) голосов: 3

Для того, чтобы эффективно обогреть небольшое по размеру помещение, не обязательно применять дорогие технологии. Сегодня очень часто используется Ленинградская система отопления, получившая широкую известность во времена Советского Союза.

• Принцип функционирования
• org/ListItem»> Схема однотрубной Ленинградской системы горизонтального типа
• Вертикальные схемы Лениградки
• Плюсы и минусы

«Ленинградка» — это система отопления однотрубного типа, которая очень простая и недорогая. В этой статье мы расскажем обо всех особенностях Ленинградской системы отопления.

Принцип функционирования

Если сравнить нынешнюю «Ленинградку» с той, что была 30 лет назад, то, конечно, благодаря современным технологиям теперешняя однотрубная система является более усовершенствованной с обширным функционалом.

Традиционная «Ленинградка» — это система отопительных приборов (сюда входят конвекторы, радиаторы и др.), которые соединены единым трубопроводом.

По такой системе беспрепятственно движется теплоноситель — вода или антифриз.

Основным элементом обогрева является котел. Радиаторы размещаются по периметру дома вдоль стен.

Об особенностях принудительной циркуляции теплоносителя можно прочитать здесь.

Подобная отопительная система подразделяется на два вида, исходя из того каким образом располагается трубопровод. Выделяется: горизонтальная и вертикальная.

Трубопровод системы может быть размещен как снизу, так и сверху. Практика показала, что наиболее высокая эффективность обогрева достигается в случае, когда трубы расположены вверху. Но за-то нижние гораздо легче устанавливать.

Для нижнего подключения приборов нужен насос, из-за этого немного снижается экономичность оборудования.

Если же предпочтение отдается верхнему способу размещения, тогда здесь стоит быть очень внимательным, от точности расчет на этапе проектирования будет напрямую зависеть эффективность работы отопительного котла.

Однотрубная Ленинградская отопительная система может применяться для небольших по размеру одно-, двухэтажных жилых построек, оптимальное количество радиаторов составляет 4-5 штук.

Если в действие приведено больше батарей (7-8), тогда нужно произвести расчеты конструкции с высокой точностью, чтобы не было никаких погрешностей. Если число радиаторов в доме начинается от 10 и более, тогда смысла в “Ленинградке” нет, вся ее эффективность в таком случае будет сведена к нулю.

Схема однотрубной Ленинградской системы горизонтального типа

Для такой системы отопления как Ленинградка, устанавливаемой в частном доме, обычно используют горизонтальную схему. Осуществляя монтаж по горизонтальной схеме. необходимо принимать во внимание тот факт, что все обогревательные элементы (батареи) размещаются на одном уровне, а устанавливаются они вдоль стен по периметру обустраиваемого помещения.

Система отопления может быть открытого типа и закрытого, с естественной и принудительной циркуляцией теплоносителя.

Для примера рассмотрим самую простую классическую горизонтальную схему открытого типа с принудительной циркуляцией.

Горизонтальная схема системы отопления открытого типа с принудительной циркуляцией

Стрелки указывают направление движения теплоносителя.

Посмотрев на схему, представленную на рисунке, вы увидите, что составными элементами системы являются:

1. Отопительный котел, который подсоединяется к системе подачи воды и к канализационным сетям (обозначен 1).
2. Расширительный бачок (3) с патрубком (2) – именно благодаря этому бачку система и именуется открытой. Совместно с расширительным баком установлен патрубок, из которого вытекает лишнее количество жидкости при заполнении контура, и воздух, который образуется при закипании жидкости в котле.
3. Циркуляционный насос (4), он располагается на обратном трубопроводе. Это устройство отвечает за циркуляцию воды по контуру.
4. Трубопровод подачи горячей воды (14) и трубопровод отвода охлажденного теплоносителя (9).
5. Радиаторы (8) с установленными кранами Маевского (7), непосредственно через них спускается воздух.
6. Фильтр (12), вода протекает через него до того, как попадет в котел.
7. Два шаровых крана (11) — когда открывается один из них, система заполняется теплоносителем-водой до самого патрубка. Второй является секретным, он отвечает за слив воды из системы в канализацию (10).

Батареи на схеме подключены трубопроводом снизу, однако можно и выполнить диагональное подключение, оно отличается более высокой эффективностью и теплоотдачей.

Как рассчитать объем расширительного бака?

Теперь перейдет к горизонтальной схеме закрытого типа, где движения теплоносителя осуществляется принудительно.

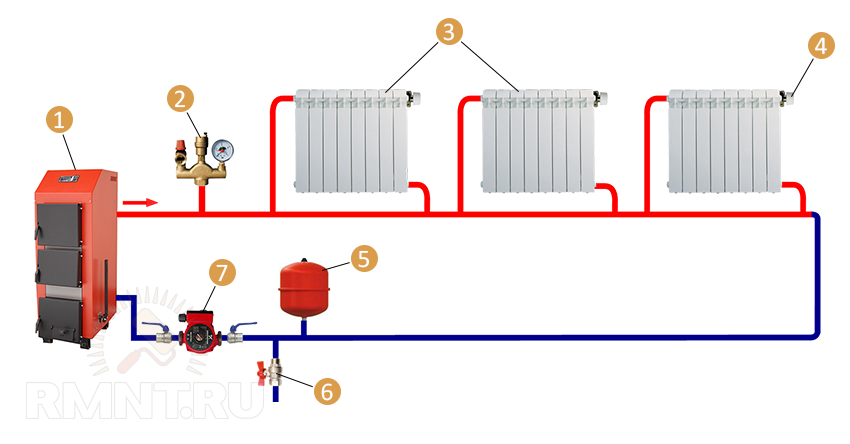

Горизонтальная схема системы отопления закрытого типа с принудительной циркуляцией

Если сравнить закрытую систему с открытой, то первая находится под давлением, это обусловлено тем, что расширительный бачок здесь — закрытый. Также в комплектацию системы входит панель контроля и управления. Она выполнена из корпуса, на который монтируются следующие элементы:

• предохранительный клапан: осуществляя выбор этой детали, необходимо учитывать технические характеристики котла. Если терморегулятор деформируется или вовсе выйдет из строя, то через клапан уйдут излишки воды, тем самым давление в системе снизится;
• воздухоотводчик, данный элемент отвечает за отведение ненужного воздуха из системы. Если система терморегуляции будет сломана, то при закипании жидкости в котле образуется лишнее количество воздуха, которое автоматически удалится через воздухоотводчик;
• манометр, этот прибор отвечает за контроль и изменение давления в системе. Оптимальные показатели давления равняются 1,5 Атм., однако показатель может быть другим — чаще всего он зависит от параметров котла.

Вертикальные схемы Лениградки

Ленинградская система отопления вертикального типа больше всего подходит для небольшого двухэтажного дома. Такие системы также бывают открытыми и закрытыми с естественной и принудительной циркуляцией.

На примере рассмотрим схему вертикального типа с естественной циркуляцией закрытого типа.

Схему вертикального типа с естественной циркуляцией закрытого типа

Подобная схема — непростая, в процессе воплощения в реальность такой идеи можно столкнуться с рядом сложностей.

Трубопровод устанавливается в верхнем участке стены под конкретным углом по направлению движения воды. Из котла теплоносителя направляется в расширительный бак, откуда под давлением он протекает по трубам и радиаторам.

Для того, чтобы система подобного типа отличалась высокой производительностью, следует разместить котел так, чтобы он находился ниже того уровня, где стоят радиаторы.

Помимо этого, в схеме может предусматриваться возможность изъятия радиаторных батарей без остановки системы отопления за счет установки на трубопровод байпасов с игольчатыми клапанами и шаровых кранов.

Особенности лучевой разводи труб отопления.

Плюсы и минусы

Как и любая другая отопительная система, “Ленинградка” имеет преимущества и недоработки.

Если говорить о плюсах, то в первую очередь, стоит отметить ее низкую стоимость.

Для осуществления монтажа такой системы требуется гораздо меньше материалов, чем для систем двухтрубного типа.

Подобной системе свойственны значительные потери тепла, однако, это проблема сегодня решаема. Установив дополнительные шаровые краны, балансировочные вентили, воздухоотводчики, вы значительно сможете увеличить эффективность функционирования системы.

Теперь перейдем к минусам.

Во-первых, вам не удастся осуществлять контроль над нагревом каждого радиатора. Такая опция возможно исключительно в отопительных системах двухтрубного типа.

Еще один существенный недостаток — это то, что для максимально эффективной циркуляции теплоносителя требуется установка циркуляционного насоса.

Третий минус заключается в том, что для “Ленинградки” нужен исключительно вертикальный разлив. То есть бак расширителя должен быть размещен только на чердаке.

Таким образом, можно сделать вывод, что Ленинградская система отопления заслуживает внимания. Однако, выбирая такую систему обогрева для частного дома, необходимо учесть все плюсы и минусы и хорошенько обдумать будет ли она целесообразной конкретно в вашем случае. Всегда можно проконсультироваться со специалистами и получить профессиональное заключение.

Теги: монтаж системы отопления

особенности схем, однотрубная, своими руками

Система отопления Ленинградка популярный, экономичный и несложный способ обогрева небольших площадей. Этот метод известен еще со времен СССР и используется до сих пор. Подходит для установки в зданиях с одним или двумя этажами. Сделать однотрубную схему отопления можно самостоятельно. Для этого нужно понимать принципы работы, основные технические характеристики и технологию монтажа.

Содержание

1. Принцип работы
2. Преимущества и недостатки
3. Функции каждой схемы
4. Горизонтальный макет
5. Вертикальный макет
6. Natural и вынужденная циркуляция
7. Установка
. Сварочные детали
9. Финишная работа

Принцип работы

Ленинградка — классическая схема отопления

Классическая система «Ленинградка» представляет собой совокупность отопительных приборов, соединенных единым трубопроводом. По всему контуру циркулирует теплоноситель, в роли которого выступает вода или антифриз. С появлением нового отопительного оборудования систему усовершенствовали, сделали управляемой и расширили ее функциональные возможности.

В зависимости от расположения трубопровода контур отопления делится на две группы:

• горизонтальный;
• вертикальный.

Расположение труб может быть верхнее и нижнее. В первом случае эффективность теплопередачи выше, но монтаж сложнее. Систему проще установить внизу, а помпу ставить обязательно.

Циркуляция теплоносителя в контуре может осуществляться двумя способами — естественным и принудительным с помощью насоса. Также системы бывают закрытыми и открытыми.

Рекомендуемое количество отопительных приборов при установке системы Ленинградка – 5. Это значение можно увеличить до 6-7, предварительно выполнив соответствующие расчеты. Установка большего количества радиаторов не будет эффективной, а стоимость будет неоправданно высокой.

Сделать отопление в частном доме «Ленинградка» можно своими руками. Схема сборки, выбор типа циркуляции зависят от индивидуальных особенностей конструкции.

Система лучше всего подходит для небольших одноэтажных домов

Система отопления «Ленинградка» имеет свои положительные и отрицательные стороны. К плюсам можно отнести:

• Простота схемы подключения и установки. Объем монтажных работ значительно сокращен. Монтаж можно произвести без помощи специалистов.
• Высокая эффективность.
• Рентабельность. Расход трубы на 30% ниже, чем у других систем отопления. Кроме того, нет необходимости приобретать дорогостоящее оборудование.
• Внедрение регулирующих элементов (байпасы, шаровые краны) позволило усовершенствовать схему и отрегулировать температурный режим в разных помещениях.
• Добавление новых элементов облегчает ремонт и замену без отключения всей системы отопления в доме.
• Универсальность. Систему можно использовать в одно- и двухэтажных домах. Разница в схемах будет небольшой.
• Надежность. Система отопления будет работать бесперебойно.
• В нижней части одноэтажного здания трубы можно спрятать в полу. Важно соблюдать меры теплоизоляции и герметичности стыков.

«Ленинградка» хорошо зарекомендовала себя в одноэтажных домах небольшой площади.

К основным недостаткам можно отнести сложность расчетов. Количество секций, диаметры труб зависят от многих параметров, в том числе и от индивидуальных особенностей дома, поэтому могут возникнуть проблемы с правильным определением параметров. Сложности возникают и при балансировке системы. Для ее выполнения может потребоваться дополнительное оборудование и ремонтные работы. Систему нельзя устанавливать в больших многоквартирных домах из-за ее неэффективности.

Важно учитывать, что горизонтальная «Ленинградка» не предусматривает возможности подключения теплых полов или полотенцесушителей.

Особенности каждой схемы

Гравитационная горизонтальная схема

Горизонтальные и вертикальные системы отопления имеют свои особенности и используются в разных типах зданий. С ними необходимо ознакомиться, прежде чем сделать правильный выбор.

Горизонтальная планировка

В небольших одноэтажных домах целесообразно ставить именно горизонтальную схему «Ленинградка». Необходимо заранее учесть, что все отопительные приборы должны находиться на одном уровне.

Простейший контур состоит из следующих компонентов:

• Отопительный котел. Он подключается к системе водоснабжения и канализации. Можно использовать газ, дрова или электричество.
• Бак расширительный с патрубком. Требуется для открытой системы. Из трубы вытекает лишняя жидкость, появляющаяся при кипении в котле.
• Насос. Отвечает за циркуляцию теплоносителя по контуру.
• Трубопровод горячей воды и отвода охлаждаемого теплоносителя.
• Радиаторы с кранами Маевского. Нужен для выпуска лишнего воздуха.
• Фильтр для воды. Он позволяет собирать мелкие острые частицы, способные повредить трубопровод изнутри.
• Шаровые краны и байпасы. При открытии одного контур заполняется водой, второй – потайной для слива воды.

Все аккумуляторы можно подключать снизу или по диагонали. Отличается повышенной эффективностью. Охлаждающая жидкость входит сверху и выходит сзади снизу.

Эта схема имеет недостатки. При необходимости ремонта придется полностью отключить всю систему отопления и слить воду. Также на приведенной схеме нет возможности регулировки теплоотдачи батарей.

Вышеперечисленные проблемы могут быть решены за счет применения усовершенствованной схемы с шаровыми кранами, размещенными в трубопроводе, и байпасами с игольчатыми кранами в нисходящем трубопроводе. Эти механизмы позволяют прекратить подачу охлаждающей жидкости в радиаторную батарею. При необходимости демонтажа не требуется перекрывать всю цепь, достаточно просто перекрыть краны. Байпасы будут циркулировать по водосточной трубе. Также они служат для регулирования количества охлаждающей жидкости в радиаторе.

Система принудительной циркуляции

Замкнутая горизонтальная система «Ленинградка» с принудительной циркуляцией работает по другому принципу. Здесь по коллекторной трубе подается горячая вода или антифриз. Она собирает остывшую жидкость и передает ее на переработку в котел. При таком расположении вся система находится под давлением за счет закрытого бака. Кроме того, имеются органы управления и контроля:

• Предохранитель. Подбирается по техническим характеристикам котла – напор.
• Выход воздуха. Сбрасывает лишние воздушные массы из системы.
• Манометр. Позволяет регулировать и измерять давление в контуре. Оптимальное значение – 1,5 атмосферы, цифра может меняться в зависимости от модели. Все данные прописаны в документации к системе.

При использовании горизонтальной системы можно контролировать и настраивать параметры посредством автоматизации.

Вертикальная планировка

Вертикальная планировка

Вертикальные системы «Ленинградка» устанавливаются в двухэтажных домах небольшой площади. Они также бывают открытыми и закрытыми с двумя типами циркуляции. Отопление циркуляционным насосом работает по аналогичному алгоритму.

Вертикальный контур закрытого типа с естественной циркуляцией работает следующим образом:

• Трубопровод устанавливается в верхней части стены под определенным уклоном.
• Теплоноситель перекачивается из котла в бак.
• Из него пол напором подает воду в трубы и радиаторы.

В этом случае котел необходимо монтировать ниже уровня радиаторов, тогда КПД будет выше.

Естественная и принудительная циркуляция

Существуют две системы движения теплоносителя в контуре — самотечная и с помощью насоса. У них разный принцип действия, положительные и отрицательные черты.

Для организации естественного движения воды в контуре необходимо выполнить непростую работу по расчету углов наклона, диаметра труб, длины водопровода. Система должна работать бесперебойно и эффективно в одноэтажном доме. В зданиях с большой этажностью схема будет малоэффективной.

Система с естественной циркуляцией выглядит менее эстетично, так как размеры труб для ее реализации больше, чем при работе от насоса. В помещении с самотечной схемой обязательно должен быть подвал, в котором будет установлен котел. Резервуар размещается на хорошо утепленном чердаке.

Недостатки естественной циркуляции:

• При установке в двухэтажных домах батареи выше нагреваются лучше, чем на нижних этажах. Для частичного устранения проблемы устанавливаются отводы и байпасы. На первом этаже также установлены радиаторы с увеличенным количеством секций.
• Увеличение стоимости системы. Это связано с увеличением количества расходных материалов.
• Нестабильность работы. Качество зависит от напора воды и других факторов, не влияющих на использование циркуляционного насоса.
• Сложность расчетов. Малейшее отклонение от нормы может испортить функциональность всей системы.

Самотечная система не подходит для установки в домах мансардного типа. Это связано с невозможностью даже позиционирования трубы при отсутствии полноценной крыши.

Насосная система надежна и стабильна. Монтаж такой схемы проще, так как не требует точных расчетов углов уклона трубопровода.

Особенности монтажа

При скрытой прокладке требуется утепление стен

Устройство однотрубной системы «Ленинградка» требует тщательного расчета и исполнения. Для его реализации необходимо заранее рассчитать размеры труб, количество секций в радиаторе, подготовить помещение и проделать ряд других работ.

Система состоит из следующих обязательных элементов:

• котел;
• трубопровод;
• секции батарей отопления;
• расширительный бачок;
• тройники.

При организации системы отопления «Ленинградка» с принудительной циркуляцией потребуется еще один насос. Для улучшения возможностей используются шаровые краны (2 штуки на одну батарею) и байпасы с игольчатым клапаном.

Магистраль может монтироваться в плоскости стены или вдоль ее поверхности. Когда вы находитесь внутри стен, полов или потолков, важно сделать качественную теплоизоляцию. В противном случае увеличатся теплопотери и понизится температура в радиаторах. Это связано с микротрещинами, образующимися в процессе штробления стен.

Место установки расширительного бака и бойлера выбирается заранее. Бак следует размещать выше уровня радиаторов — например, на чердаке. Котел обычно устанавливается в подвале.

Выбор материалов

Трубы подбираются с учетом длины магистрали, температуры теплоносителя, способа монтажа

Количество тепла в радиаторе зависит от материала труб. Обычно используются изделия из полипропилена или металла.

Отопление в частном доме из полипропиленовых труб «Ленинградка» легко сделать своими руками. Важно учитывать, что такие трубы не подходят для монтажа в домах, расположенных в северных регионах. Это связано со свойствами материала. Полипропилен плавится при достижении +95°С, что увеличивает риск разрыва трубы при максимальной теплоотдаче от системы.

Изделия из металла сложнее в сборке, так как требуется сварка компонентов, но их качество и надежность на высоком уровне. Это способы противостоять высоким температурам. Они отличаются своей долговечностью.

Диаметр трубы зависит от количества нагревателей. Если в доме установлено 4-5 радиаторов, нужны трубы диаметром 25 мм и байпас 20 мм. При количестве батарей, равном 6-8, выбирают магистраль 32 мм и байпас 25 мм. В случае создания самотечной системы приобретаются трубы диаметром от 40 мм. Размер также зависит от количества батареек в цепи.

При выборе количества секций радиатора необходимо учитывать, какое количество тепла получит тот или иной отопительный прибор. Максимальная эффективность будет отмечена у первой батареи. В нем температура воды падает минимум на 20°С. Во второй радиатор поступает более холодная вода, что снижает КПД. Для компенсации тепловых потерь следует увеличить количество секций радиатора. Для первого учитывается 100% от общей мощности, для следующего уже 110%, 120% и больше.

Соединительные элементы и трубы между собой

Байпас используется для бесперебойной работы системы отопления

Байпасы встроены в монтируемую линию. Они изготавливаются отдельно с отводами, расстояние между которыми рассчитано с погрешностью 2 мм. Люфт допускается на подрезку 1-2 мм. Если это расстояние увеличится, система может протечь. Для определения точных размеров в радиаторе выворачивают угловые вентили, измеряют расстояние между центрами муфт.

Тройники необходимо приварить или соединить с ответвлениями. Одно отверстие должно быть предусмотрено для байпасов. Второй выбирается по расстоянию между центральными осями изгибов.

Сварочные детали

Металлические трубы соединяются сваркой. Для этого мастер должен иметь специальное оборудование и навыки работы с ним. В противном случае установку следует доверить профессионалам.

При сварке важно следить за тем, чтобы не образовывался внутренний валик. Это приведет к уменьшению количества охлаждающей жидкости, поступающей в радиатор. При появлении провисания работу следует переделать.

После сварки всех деталей радиаторы крепятся к стене с помощью угловых вентилей и муфт. Байпасы с отводами размещены в пазах. Измеряется их длина, отрезается лишнее.

Заключительные работы

Удалите лишний воздух перед запуском системы отопления. Для этого откройте краны Маевского. Важно визуально осмотреть все соединения.

После этого собранная схема тестируется и выполняется балансировка. Температура должна быть выровнена во всех радиаторах с помощью игольчатого клапана.

Схемы систем отопления дома: все основные » Топка

Данная публикация поможет Вам разобраться в тонкостях подключения котлов к системе отопления и, как следствие, уверенно разобраться в основах монтажа отопительного оборудования. В отдельной публикации приведены и прокомментированы рекомендации по подключению к системам. твердотопливные котлы FOCUS . Отметим, что они не заменяют конструкцию системы отопления и, по сути, демонстрируют общие принципы монтажа, применимые и в домашних системах. Отопительные системы для частного дома помогут определиться с наиболее доступным и подходящим вариантом.

Частные дома, как правило, отапливаются твердотопливными котлами, которые являются альтернативой печному отоплению. Одним из недостатков этого вида отопления является отсутствие регулирования, которое решается с помощью буферного бака, рекомендуемых и техники безопасности. Если вы используете пеллетный котел с программным управлением, в буферной емкости нет необходимости, она нужна только в том случае, если вам нужно организовать горячее водоснабжение с помощью котла вторичного отопления.

Как известно промышленные системы отопления отличаются большим набором оборудования, направленного на стабилизацию работы. Эти системы в большей степени подвержены нерегулярным отказам в силу своей сложности, поэтому требуют более продуманного подхода к уровню безопасности и ее постоянному контролю.

Наша основная задача — объяснить, как устроены автономные системы отопления, не подключенные к внешним источникам энергии. Речь идет о твердотопливных и пеллетных котлах, которые можно настроить на полностью автоматическую работу и не уступать магистральным газовым по доступному уровню комфорта. В итоге речь идет о настройке систем отопления с использованием аналоговых и цифровых датчиков управления. Стоит отметить, что схемы подключения одной категории могут иметь модификации.

Самотечная система с принудительной циркуляцией и без нее

Система отопления, в которой теплоноситель движется по отопительным контурам под действием силы тяжести, является наиболее популярным решением среди владельцев частных домов. Даже при использовании насоса для принудительной циркуляции возможно отопление без дополнительного оборудования и электричества, подключения которого требуют некоторые приборы и насос.

Основным элементом системы является расширительный бак открытого типа. В зависимости от объема обеспечивается различный напор водяного столба, под действием которого наблюдается движение водных масс и смешение горячего теплоносителя с холодным.

Систему гравитационного подключения продемонстрируем на примере системы отопления «Ленинградка» с нижним подключением радиаторов. Предлагаем ознакомиться с несколькими вариантами решения – с бойлером и баком открытого типа, с возможностью принудительной циркуляции с помощью насоса, подключенного через байпас, и компенсационным баком, который можно установить в помещении.

Системы отопления с самотечной подачей теплоносителя с небольшими изменениями могут быть дополнены буферной емкостью. В этом случае достигается накопление тепловой энергии в отдельном баке и постепенное ее потребление в течение суток.

Рис. 1. Гравитационная система и методы компоновки



Рис. 2. Гравитационная система с возможностью принудительной циркуляции





Рис. 3. Система отопления с термобуфером для ГВС, высокотемпературного и низкотемпературного отопления

Рис. 4. Система отопления с бойлером косвенного нагрева для ГВС

Климат-контроль в самотечных системах с насосом

Гравитационные системы с возможностью принудительной циркуляции могут управляться.

Это делается с помощью регулирующих клапанов радиатора. Их конструкция аналогична клапанам с предварительной регулировкой, но с другой направленностью. Лучшим вариантом все же является установка вентилей с термостатами. С их помощью можно более точно установить температуру аккумулятора. Такие схемы систем отопления предполагают использование современных батарей. Термостаты редко устанавливаются на чугунные радиаторы.

При монтаже системы отопления необходимо предусмотреть резерв примерно такого перепуска теплоносителя при полностью закрытом вентиле в контуре. В то же время в небольших помещениях при одинаковых теплопотерях и правильном расчете мощности обогрева можно регулировать температуру в контуре на распределительном коллекторе. Причем сделать это можно с помощью системы управления, подключенной к мобильному приложению.

Реализация регулируемых систем отопления может быть решена разными способами:

• с использованием радиаторных клапанов с термостатом и без него;
• на раздаточный контур с датчиком температуры и без него;
• с помощью системы управления, которая работает одновременно с комнатными термостатами, панелями управления и системой управления насосами и котлами.

Рис. 5. Регулирование температуры отопительного контура на распределительном коллекторе



Рис. 6. Регулирование температуры радиаторов с помощью термисторов

Одноконтурные и многоконтурные системы отопления

Системы отопления частного дома могут быть реализованы с использованием одного и нескольких контуров отопления. Современные системы в большинстве случаев реализуются с использованием многоконтурных тепловых схем. Они имеют ряд преимуществ:

• чем длиннее контур, тем выше требуется скорость циркуляционного насоса, что неизбежно сказывается на стоимости монтажа;
• гидравлические характеристики малых отопительных контуров легче регулировать и ремонтировать, не отключая всю систему от теплоснабжения;
• в длинных отопительных контурах без предварительного проектирования достаточно сложно подобрать параметры балансировочных клапанов, чтобы обеспечить одинаковый нагрев теплоносителя на всех отопительных приборах.

Рис. 7. Одноконтурная система отопления с принудительной циркуляцией (однотрубная и двухтрубная)

Рис. 8. Пример тепловой схемы системы отопления частного дома с теплыми полами, радиаторным контуром и ГВС

Многоконтурная реализация требует достаточно сложного монтажа, применения коллекторной разводки, монтажа запорно- запорные и регулирующие клапаны. На каждый контур устанавливаются регулируемая и нерегулируемая насосные группы. Такие схемы систем отопления для частного дома достаточно дороги из-за дорогой арматуры, но они надежны и просты в ремонте.

Схемы подключения котлов к системе

Бесперебойное и выгодное отопление возможно только при установке резервного котла. Обычно в системах топочная котельная группа с водяным контуром дополняется тепловым буфером или электродным электрокотлом. Электрообогрев включают при понижении температуры теплоносителя и помещения между печами или при их отсутствии. Это обеспечивает экономию и резервный нагрев в любом режиме работы.

Рис. 9. Одноконтурная система с основным и резервным котлом

Рис. 10. Каскадное подключение котлов

Рис. 11. Последовательное соединение котлов

Рис. 12. Параллельное включение котлов

Современные схемы систем отопления: установка гидрострелки и коллектора

Что такое гидростатическая стрела, а также ее функции мы подробно описали в публикации о каскадном соединении котлов … Следует отметить, что все современные системы отопления с более чем одним котлом и отопительным контуром реализуются с использованием коллекторов, соединенных с гидравлической стрелкой. Это обязательные элементы системы, обеспечивающие стабильные гидравлические характеристики и длительную работу в режиме обогрева. Отопительные системы частного дома с «теплыми» полами и радиаторами также подразумевают такую ​​организацию.

Рис. 13. Подключение контуров отопления через коллектор в системе отопления с гидрострелкой



Автономные системы отопления на базе твердотопливных котлов и пеллетных горелок ФОКУС

Наша компания предлагает твердотопливные котлы ФОКУС, предназначенные для отопления всеми видами твердого топлива, но использование топливных пеллет экономически оправдано.
