Требования и нормы монтажа газового оборудования в частном доме
В принципе, в своем жилище хозяин волен делать все, что угодно – на то он и собственник. Но если речь заходит об установке приборов повышенной опасности, то все требования основных нормативных документов обязательны для исполнения. О том, что нужно учесть и какие правила и нормы монтажа газового оборудования соблюдать применительно к частному дому, будет предметом рассмотрения.
Больших проблем с использованием газовых баллонов и эксплуатацией, например, горелок, как правило, не возникает. Далее подразумевается оборудование, подключаемое к центральной магистрали. В частном доме это, прежде всего, отопительный котел. Поэтому акцент именно на газовых приборах такого типа.
Отдельные требования собственнику могут и не нравиться из-за необходимости каких-то переделок (реконструкций) или по иной причине. И, тем не менее, их придется выполнить. Иначе газовики при очередной проверке, обнаружив «самодеятельность», да еще и с грубым нарушением стандартов, элементарно отключат подачу «голубого» топлива до устранения замечаний.
И это – в лучшем случае.
Нередко возникают спорные ситуации, когда специалисты ресурсоснабжающей организации требует от собственника частного дома выполнить какие-то требования, которые ему кажутся ненужными или неудобными. Тем, кто хочет со знанием дела отстаивать свою правоту при монтаже газового оборудования, автор рекомендует внимательно изучить СНиП №№ II-35 от 1976; 41-104 от 2000; 31-02 от 2001 и 42-01 (02) от 2002 годов.
Простой пример — правила от 1987 года (за № 2-04) запрещают установку газового (котельного) оборудования (настенный вариант) в ванной комнате. А в заменивших этот документ СНиПах от 2002 года об этом ничего не сказано. Следовательно, нет уже и запрета как такового, но отдельные «товарищи» из газовиков продолжают настаивать на переносе прибора в другое помещение. Вот для общения с такими «профи» и следует знать все требования по монтажу газ/оборудования.
Подразумевается, что все необходимые документы подготовлены, договор с газовиками на поставку «голубого» топлива заключен.
Общие правила монтажа газового оборудования
- Газовое оборудование монтируется только в помещениях, которые подходят по площади (в соответствии с ТУ на прибор) и эффективности вентиляции.
- Если это частный дом, то мини-котельная должна иметь окно, габариты которого соответствую требованию – численное выражение площади ˃ 0,02 «кубатуры» комнаты, в которой размещается газовое оборудование (все требования к котельной описаны здесь).
- Оконная рама должна открываться и обеспечивать безопасность домочадцев при вероятном взрыве газа. Ударная волна должна быть направлена наружу. С этой целью остекление помещений с газовыми приборами делается «легким», одинарным, без установки в топочной (котельной) стеклопакетов или массивных рам с 2-мя стеклами.
- Баллоны и иное газовое оборудование, располагающееся вне частного дома, помещается в специальную клеть у стены. Доступ к ней должен быть свободным (для удобства контроля и проведения ТО).
- Все работы по монтажу и подключению газового оборудования проводятся специалистами ресурсоснабжающей или иной аттестованной на данный вид деятельности организации.
Самостоятельная установка чревата не только проблемами с нормальным функционированием изделия, но и аннулированием гарантии производителя.
Самостоятельная установка чревата не только проблемами с нормальным функционированием изделия, но и аннулированием гарантии производителя.Требования по монтажу оборудования
Они подробно изложены в инструкции на каждый газовый прибор. Их соблюдение – гарантия не только безопасности, но и того, что в случае отказа техники пользователь сможет рассчитывать на бесплатную замену как отдельного узла (комплектующего), так и всей установки в указанный период. Поэтому ТУ на котел (плиту или иное газовое оборудование) – один из основополагающих документов по порядку монтажа.
Далее отмечены лишь общие требования к приборам различных классов. Прежде чем приступать к монтажу такого оборудования, как газовый котел, необходимо уточнить, что для него должно быть подготовлено – топочная или мини-котельная. Это указывается в паспорте на изделие. В последнем случае (для котельной) требования несколько жестче.
Газовые котлы напольные
- Основа под оборудование – огнестойкая. Как вариант – специально монтируемый постамент (кирпичная кладка, бетонная площадка) на высоту до 20 см.
- Минимальные расстояния от конструкций: горючих – 50 см, негорючих – 100 см.
- Для удобства проведения осмотров, обслуживания и ремонта газового оборудования по его периметру должна быть свободная зона (в пределах 1 м с каждой из сторон).
- Площадь мини-котельной в частном доме – от 4 «квадратов» при потолке высотой не менее 2,5 м. При этом должно быть обеспечено минимальное свободное пространство в помещении объемом 8 м³.
Как вариант – специально монтируемый постамент (кирпичная кладка, бетонная площадка) на высоту до 20 см.Для газовых котлов с камерой сгорания закрытого типа многие требования не актуальны. Объем помещения в этом случае не нормируется, наличие окна не является обязательным требованием при монтаже газового оборудования.
- Ширина полотна двери – от 80 см и более.
- Приток воздуха – естественный, из расчета площади продушин 8 см2 на каждый кВт газового прибора.
- Система дымоудаления с выводом трубы наружу. Конфигурация канала, сечение элементов рассчитываются индивидуально для конкретного частного дома в зависимости от материала стен, розы ветров и ряда других факторов.
Для системы дымохода целесообразно привести общие правила монтажа газового оборудования:
- Минимально допустимое возвышение над крышей (коньком): плоской – 1,2 м, скатной – 0,5 м.
- В пределах потолочного перекрытия стыков труб быть не должно.
- По всей протяженности трассы дымоход не должен располагаться ближе 100 см относительно материалов категории «легковоспламеняющиеся».
Котлы настенные
С учетом того, что данное оборудование имеет ограничение по мощности, требования к его монтажу не такие многочисленные.

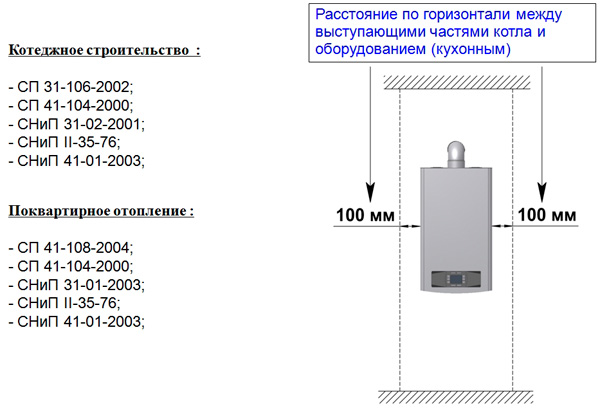

- Минимальное расстояние до других приборов, горючих материалов – 0,2 м.
- Отстояние от напольного покрытия – от 0,8 до 1,5 м (по нижнему краю газового прибора).
- Для частных домов из древесины обязательно наличие негорючего слоя между стеной и котлом (например, асбестовое полотно). Минимальная толщина «защиты» – 3 мм.
Плиты газовые
Монтаж такого оборудования значительно проще. Плита ставится на кухне, следовательно, и открывающаяся створка окна, и вытяжка есть по определению. Где прибор разместить, решает сам хозяин, в зависимости от удобства пользования и общего дизайна помещения. Но подключение к магистрали вправе осуществлять только лицензированный специалист. Необходимо лишь учесть, что высота потолка (предельная, минимальная) – 2,20 м.
Запрещается
- Использовать для отделки топочной горючие материалы, устраивать фальш-полы и так далее.
- Производить сварные соединения при монтаже газового оборудования – только на резьбе.
- Прокладывать внутреннюю газовую магистраль из иных труб, кроме стальных. В отдельных случаях допускается подключение газовых приборов специальным гибким шлангом.
Рекомендации
- Газовое оборудование, работающее от сети пром/напряжения, следует подключать через стабилизаторы.
- С целью упрощения монтажа системы дымоудаления и повышения КПД котла целесообразно устанавливать дымоходы коаксиального типа.
СНиП 31 02 2001: газоснабжение частного дома
Статья акутальна на: Январь 2021 г.
СНиП 31-02 предъявляет требования к размещению вводов газопровода в дом и размещению газовых баллонов в помещениях дома, а также к максимальному давлению во внутреннем газопроводе дома. Система газоснабжения должна удовлетворять требованиям пожарной безопасности и взрывобезопасности при эксплуатации.
9.1.
1. Газопотребляющее оборудование для системы отопления, горячего водоснабжения и вентиляции дома, а также газовые плиты для приготовления пищи присоединяются к сети централизованного газоснабжения. При отсутствии централизованного газоснабжения создается автономная система газоснабжения на основе индивидуальных баллонных установок или резервуаров сжиженного газа, обеспечивающая газовым топливом все упомянутые выше системы дома или их часть.
9.1.3. При ориентировочных расчетах требуемого объема газопотребления рекомендуется использовать следующие среднесуточные показатели потребления газа для одноквартирного дома:
— приготовление пищи на газовой плите — 0,5 м3/сут;
— горячее водоснабжение с использованием газового проточного водонагревателя — 0,5 куб.
м./сут; — отопление с использованием бытового газового отопительного аппарата с водяным контуром (для условий Московской области) — от 7 до 12 м3/сут.
9.1.4. Расчетное давление газа во внутреннем газопроводе дома следует принимать не более 0,003 МПа.
9.1.5. При проектировании и устройстве системы газоснабжения дома следует руководствоваться СНиП 2.04.08, СНиП 3.05.02 и Правилами безопасности в газовом хозяйстве».
9.2.1. Высота прокладки надземных газопроводов на придомовом участке вне проезда транспорта и прохода людей должна быть не менее 0,35 м от земли до низа трубы.
9.2.2. Подводящий газопровод низкого давления непосредственно у ввода в дом должен быть оборудован отключающим устройством на высоте не более 1,8 м от поверхности земли ( рисунок 9.1 ).
1. Газовый ввод9.2.3. Расстояние между газопроводом и трубопроводами других коммуникаций
9.3.1. Вне дома газовые баллоны должны размещаться в металлическом шкафу у наружной стены дома. Шкаф должен быть установлен на основание из негорючего материала, верх которого должен быть не менее чем на 100 мм выше планировочного уровня земли. Расстояние от шкафа до дверей и окон первого этажа должно быть не менее 0,5 м, от окон и дверей подвальных и цокольных помещений, погреба, колодца, выгребной ямы — не менее 3,0 м. Ввод газопровода от баллонов в дом должен быть устроен непосредственно в помещение, где размещено газовое оборудование.
9.3.2. Индивидуальную резервуарную установку сжиженного газа рекомендуется устанавливать непосредственно в грунт на такой глубине, чтобы расстояние от поверхности земли до верха резервуара было не менее 0,6 м в районах с сезонным промерзанием грунта и не менее 0,2 м в районах без промерзания грунта.
Статьи по теме (кликните, чтобы посмотреть)
9.4.1. Прокладка внутридомового газопровода, как правило, должна быть открытой. Допускается скрытая прокладка газопроводов (кроме газопроводов сжиженного газа) в бороздах стен, закрывающихся легко снимаемыми щитами с отверстиями для вентиляции.
9.4.2. Газопровод в местах пересечения строительных конструкций следует прокладывать в футлярах. Конец футляра должен выступать над полом не менее чем на 3 см. Кольцевой зазор между футляром и газопроводом должен быть не менее 5 мм. Пространство между газопроводом и футляром необходимо заделывать эластичными материалами. 9.4.3.
9.4.4. Счетчики учета расхода газа следует размещать в помещении, где находятся теплогенератор или газовые плиты.
9.4.5. Установку отключающих устройств на газопроводах следует предусматривать перед счетчиком и газопотребляющими приборами.
9.4.6. Баллоны сжатого или сжиженного газа, размещаемые внутри дома, должны устанавливаться только в помещениях, где находятся газопотребляющие приборы. Установка баллонов не допускается в цокольных и подвальных помещениях, помещениях без естественного освещения и проветривания.
9.4.7.1. Расстояние между краем верха плиты и стеной из негорючих материалов должно быть не менее 50 мм.
9.4.7.2. В кухне со стенами из горючих материалов стена, у которой устанавливается плита, должна иметь огнезащитное покрытие, например, в виде слоя штукатурки или листа кровельной стали по листу асбеста (если другое техническое решение не предусмотрено в заводской инструкции по установке плиты). Указанное покрытие должно располагаться от пола на высоту не менее 800 мм над поверхностью плиты и выступать за пределы плиты с обеих сторон не менее чем на 100 мм.
1 Введение: 1 Область применения. 2 Нормативные ссылки. 3 Общие положения >>
4 Водоснабжение >>
5 Канализация >>
6 Теплоснабжение >>
7 Отопление:
— Системы водяного отопления; трубопроводы, расширительные баки, отопительные приборы, запорная и регулировочная арматура, насосные установки. >>
—
8 Вентиляция и кондиционирование воздуха >>
10 Электроснабжение >>
Содержание статьи
СНиП 31-02. Газоснабжение загородного дома.
ПРОЕКТИРОВАНИЕ И СТРОИТЕЛЬСТВО ИНЖЕНЕРНЫХ СИСТЕМ ОДНОКВАРТИРНЫХ ЖИЛЫХ
ДОМОВ.
СНиП 31-02 предъявляет требования к размещению вводов газопровода в дом и размещению газовых баллонов в помещениях дома, а также к максимальному давлению во внутреннем газопроводе дома. Система газоснабжения должна удовлетворять требованиям пожарной безопасности и взрывобезопасности при эксплуатации.
9.1 Общие требования
9.1.1. Газопотребляющее оборудование для системы отопления, горячего водоснабжения и вентиляции дома, а также газовые плиты для приготовления пищи присоединяются к сети централизованного газоснабжения. При отсутствии централизованного газоснабжения создается автономная система газоснабжения на основе индивидуальных баллонных установок или резервуаров сжиженного газа, обеспечивающая газовым топливом все упомянутые выше системы дома или их часть.
9.1.2. При использовании газа только для приготовления пищи рекомендуется устраивать газоснабжение из индивидуальных баллонных установок, состоящих из одного или двух баллонов.
В остальных случаях рекомендуется применение индивидуальных резервуарных установок сжиженного газа.
9.1.3. При ориентировочных расчетах требуемого объема газопотребления рекомендуется использовать следующие среднесуточные показатели потребления газа для одноквартирного дома:
— горячее водоснабжение с использованием газового проточного водонагревателя — 0,5 куб.м./сут;
— отопление с использованием бытового газового отопительного аппарата с водяным контуром (для условий Московской области) — от 7 до 12 м3/сут.
9.1.4. Расчетное давление газа во внутреннем газопроводе дома следует принимать не более 0,003 МПа.
9.1.5. При проектировании и устройстве системы газоснабжения дома следует руководствоваться СНиП 2.04.08, СНиП 3.05.02 и «Правилами безопасности в газовом хозяйстве».
9.2 Ввод в дом при подключении к централизованной сети газоснабжения
9.
2.1. Высота прокладки надземных газопроводов на придомовом участке вне проезда транспорта и прохода людей должна быть не менее 0,35 м от земли до низа трубы.
9.2.2. Подводящий газопровод низкого давления
Расстояние от шкафа до дверей и окон первого этажа должно быть не менее 0,5 м, от окон и дверей подвальных и цокольных помещений, погреба, колодца, выгребной ямы — не менее 3,0 м.
монтаж своими руками и технические нормы
Автономная отопительная система – мечта многих домовладельцев. Большинство из них выбирает газовое отопление, значительным минусом которого считается обязательный монтаж оборудования силами сертифицированных специалистов. Однако контроль за действиями приглашенных работников все равно нужен, согласны?
У нас вы узнаете, как по строительным правилам должна производиться установка напольного газового котла.
Мы расскажем, как необходимо подготовить помещение для установки генератора тепла, как грамотно организовать отвод продуктов сгорания. Наши советы помогут соорудить безопасную и эффективную систему.
Представленная к ознакомлению информация опирается на нормативные документы. Для оптимизации восприятия непростой темы текст дополнен полезными иллюстрациями и видео-инструкциями.
Содержание статьи:
Подготовка к установке газового оборудования
Те, кто уверен, что установка начинается с его покупки, сильно заблуждаются.
Начать предстоит со сбора разрешительной документации. Одновременно с получением необходимых бумаг следует заняться выбором и подготовкой места для установки отопительного агрегата, при этом надо учесть следующие нормативные требования:
Галерея изображений
Фото из
Котельная для размещения газового котла и оборудования
Трубы и арматура для подключения газового котла
Требования к установка газового котлоагрегата в доме
Укрепление основание для установки напольного котла
Источник естественного освещения и вентиляция
Специфика установки одноконтурного агрегата
Правила отделки пола и стен помещения котельной
Допуск к установке и настройке режима работы газового котла
Для того чтобы получить разрешение на установку отопительного оборудования, нужно пройти несколько этапов:
Шаг №1: Получение Технических условий и разрешения.
Нужно выяснить, возможна ли в принципе установка газового котла в конкретной квартире или в доме. Для этого в газовую службу подается заявление с просьбой провести такую процедуру. В нем обязательно указывается предполагаемый годовой объем потребления газа.
Документ будет рассмотрен и в результате заявитель получит разрешение на установку вместе с Техническими условиями или обоснованный отказ.
Шаг №2: Создание проекта будущей установки.
Для начала желательно определиться с маркой счетчика и котла, но приобретать их пока не стоит. После чего заказывается проект установки. Выполняется он на основании полученного ранее разрешения под конкретное оборудование.
В документе обязательно указываются схемы подключения оборудования, и прокладки магистрали внутри здания от точки подключения газовых коммуникаций. Заниматься проектом имеет право только лицензированная компания.
Газовые котлы – наиболее практичный и экономичный вариант отопления помещений.
Могут использоваться как в многоквартирном так и в частном доме
Шаг №3: Получение согласования с газовой службой.
Новый проект необходимо согласовать с газовой службой, которая обслуживает участок, на территории которого находится дом. На процедуру обычно уходит максимум три месяца и минимум неделя.
На этом этапе уже можно приобретать газовое оборудование, потому что в на согласование помимо проекта нужно предоставить такие документы:
- технический паспорт газового котла;
- сертификаты соответствия и санитарно-гигиенический;
- инструкция по эксплуатации отопительного прибора;
- заключение экспертизы о соответствии устройства всем техническим требованиям.
Получить эти документы очень просто. Завод-изготовитель в обязательном порядке прилагает их к своей продукции. По окончании процедуры проверки заявитель получает на руки согласованный проект, на который в этом случае будет поставлена специальная печать.
Если документ не согласован, обязательно должен быть составлен список мероприятий для корректировки проекта.
После их проведения проводится повторное согласование.
Для установки напольного котла обязательно выделяется специальное топочное помещение, отделанное негорючими материалами
Правила обустройства топочной комнаты
Согласно действующим СНиПам газовый котел устанавливается только в специально оборудованном помещении, которое называется топочная.
Пренебрегать этим правилом нельзя, поскольку относится к категории потенциально опасного оборудования, и обращаться с ним следует крайне аккуратно. Иначе неизбежно последуют штрафные санкции и возможно возникновение аварийных ситуаций.
Оптимальный вариант установки напольного газового котла – организация котельной, изолированной от жилых помещений, оборудованной системой приточно-вытяжной вентиляции
Для начала нужно рассчитать , затем определить место для установки котла. Инструкции допускают размещение одноконтурных отопительных приборов мощностью не выше 60 кВт в любой комнате здания. Большинство напольных газовых агрегатов относится к одноконтурным, т.
к. предназначены для обслуживания только систем отопления.
Двухконтурные модели любой мощности не могут быть установлены на кухне. Это котельные в миниатюре с вмонтированной группой безопасности и собственным расширительным баком. Для них обустраивается топочная. Если суммарная мощность оборудования не превышает 150 кВт, его можно монтировать на любом этаже.
Более мощные установки или группы приборов могут быть установлены только на первом этаже либо в цоколе. В любом случае газовые отопительные котлы запрещено устанавливать в жилых комнатах, ванных и в санузлах.
Помещение, предназначенное под топочную, должно иметь определенные размеры. Его минимальный объем можно рассчитать по формуле: 0,2 м³ умножить на 1 кВт мощности устройства, но не менее 15 м³.
Если стены топочной комнаты выполнены из горючих материалов их закрывают специальными огнеупорными накладками
Помимо этого к помещению предъявляется ряд требований:
- минимальная ширина дверного проема должна составлять 80 см;
- минимальная высота потолка – 2,5 м;
- степень огнестойкости не меньше 0,75 часа;
- наличие естественного освещения, которое рассчитывается так: 0,03 кв. м площади окна на каждый 1 кубометр объема топочной;
- наличие газоанализатора, связанного с автоматическим клапаном, который перекроет подачу газа при утечке;
- обустройство эффективной вентиляции;
- дверь или стена, ведущие в соседнюю комнату, должны быть оборудованы вентиляционной решеткой, площадь которой определяют по формуле: на каждый киловатт мощности отопительного прибора приходится 8 кв. см конструкции;
- обеспечение свободного доступа к отопительному устройству и вспомогательному оборудованию для осуществления ремонтных и обслуживающих работ.
м площади окна на каждый 1 кубометр объема топочной;Эти требования строго обязательны для выполнения в случае обустройства топочной комнаты для котла с открытой камерой сгорания. Для агрегатов с закрытой камерой площадь комнаты не важна и требования к вентиляции менее строгие, поскольку для своей работы они не используют воздух из помещения, а забирают его с улицы.
В топочной оборудуется газоход. Его горизонтальный участок в пределах помещения не должен превышать 3 м.
Процесс установки газового котла во многом зависит от его устройства. На рисунке представлена общая схема устройства такого оборудования (+)
При этом количество поворотов не может быть больше трех. Вертикальный выход дымоотвода поднимают над уровнем плоской крыши или коньком скатной не меньше чем на метр. Материалы, из которых выполняется конструкция, должны проявлять устойчивость к агрессивным термическим и химическим воздействиям.
Многослойные материалы, к примеру, асбестоцементные трубы можно использовать только на участках, удаленных от выхлопного патрубка на расстояние больше 5 м.
В топочной комнате не должно быть полостей или ниш, образованных горизонтальными поверхностями. Здесь могут скапливаться продукты сгорания, что очень опасно для человека.
Пространство перед отопительным прибором должно быть свободным. Пол перед ним застилается металлическим листом, минимальный размер которого 1х1 м. Использовать для этих целей асбоцемент запрещено, поскольку он быстро истирается и вреден для здоровья человека.
Преобладающее количество напольных газовых агрегатов предназначено для нагрева теплоносителя в системах отопления с естественным и искусственным типом циркуляции
Подготовка помещения к проведению монтажа
Перед началом монтажа отопительного прибора нужно закончить все работы, связанные с обустройством системы отопления, установкой радиаторов, разводкой водоснабжения и теплых водяных полов, если они присутствуют. Кроме того, должна быть полностью установлена электрика и канализация.
Помещение котельной тоже должно быть готово. Под газовый котел укладывается крепкий пол на основе цементной стяжки или готовится отдельный фундамент.
Последний вариант считается не самым лучшим. Перекрытия, пол и стены, если они декорированы горючими покрытиями, нужно дополнительно защитить от возможного возгорания.
Для этого используются негорючие накладки, выполненные из кровельной листовой стали, уложенной на огнеупорную прокладку, например, асбест. Толщина листа последнего не может быть меньше 3 мм.
В зависимости от типа напольного котла разнится количество и вид вспомогательного оборудования. На рисунке представлена возможная схема монтажа системы в паре с настенным агрегатом
При этом изоляция должна выступать за габариты корпуса устройства по всему периметру минимум на 100 мм. Минимальное расстояние от отопительного прибора до стены, выполненной из негорючих материалов, должно составлять 100 мм.
Регламентируется и расстояние от выступающих фрагментов арматуры, горелок и приборов автоматического регулирования до противоположной стены. Оно должно составить не менее 1 м.
Если пол выполнен из горючего материала, его следует защитить от возможного возгорания. Для этого используется площадка, выложенная из бетонных блоков. Ее высота должна быть не меньше 100 мм.
Сверху возвышение накрывается стальным листом, толщина которого составляет как минимум 0,8 мм. Возможно обустройство площадки под установку прибора из специальных огнеупорных плит.
Помимо этого желательно установить вспомогательное оборудование, иначе котел будет мешать сделать это.
Оптимально заранее выполнить схему его размещения, чтобы продумать все нюансы расстановки.
Согласно этой схеме на стенах и полу намечаются крепежные отверстия, после чего выполняется установка необходимых устройств. Отопительный прибор устанавливается и подключается в последнюю очередь.
Варианты обустройства дымохода для газовых котлов разных типов
Дымоход: требования к обустройству
Перед тем, как своими руками провести монтаж напольного газового котла, следует подготовить дымоотвод. На подготовленное основание желательно выставить отопительный прибор, так, чтобы расстояние между его корпусом и стеной было достаточным для проведения осмотра и обслуживания устройства. После чего наметить место расположения дымохода.
Можно не ставить котел, а разметку провести на основании расчетов. При этом нужно учесть несколько нюансов.
Прежде всего, и отверстие под него должны точно соответствовать типу напольного котла. Так, для модификаций с открытой камерой сгорания устанавливается дымоотвод раздельного типа с сечением, соответствующим мощности прибора.
Например, для устройств с мощностью ниже 30 кВт диаметр трубы должен составлять не меньше 140 мм, для более мощных приборов от 40 кВт выбирается дымоотвод сечением от 160 мм.
Аппараты с закрытой камерой сгорания оснащаются специальными дымоходами коаксиального типа. В технической документации прибора производитель всегда указывает необходимый диаметр дымоотвода.
Помимо этого нужно помнить, что труба, которая будет соединять отопительный котел с дымоходом не должна быть длиннее 0,25 м. Обязательным является и обустройство закрывающегося отверстия, через которое будет прочищаться конструкция.
При обустройстве дымохода обязательно строгое соблюдение всех норм противопожарной безопасности
Дымоотвод от котла, установленной в одной из квартир многоэтажного дома, обязательно должен отводиться в общий дымоход. Если такой системы нет, газовые службы не выдают разрешение на установку котла. В частном доме все намного проще. Здесь может быть смонтирован дымоход практически любой конфигурации.
Важно, чтобы он был безопасным и эффективным.
Согласно действующим нормам, труба дымоотвода не может быть смонтирована вблизи оконного проема. Минимальное расстояние между ними – 0,6 м. Это необходимо, чтобы исключить возможность возвращения отработанных газов в помещение.
На практике иногда надзорные службы разрешают устанавливать оборудование прямо под окнами. В этом случае необходимо сделать так, чтобы выхлопной патрубок был максимально удален от форточки или открывающейся оконной створки.
С особенностями использования стальных дымовых труб ознакомит фото-подборка:
Галерея изображений
Фото из
Труба напольного газового котла отопления
Использование металлических креглых труб
Проход металлической трубы через перекрытие
Отвод металлической дымоходной трубы газового котла
Технология установки газового котла напольного типа
Прежде всего следует извлечь устройство из упаковки и еще раз проверить его комплектацию. Чтобы знать, что должно быть в коробке, нужно взять эксплуатационную инструкцию, которую производитель в обязательном порядке вкладывает в упаковку, и проверить все по ней.
Если обнаружена недостача, следует немедленно обратиться к продавцу. Так же нужно поступить и в том случае, когда на корпусе устройства присутствуют следы ремонтных работ, вмятины и т.п.
Еще один важный момент – сверка технических данных. Те, что нанесены производителем на корпус устройства, должны точно совпасть с теми, которые вписаны в технический паспорт. В случае обнаружения несоответствия следует связаться с продавцом.
С устройства снимаются все заглушки, при необходимости промываются трубы. Так можно точно убедиться, что в них нет случайного мусора, который мог попасть внутрь при сборке.
Напольный газовый котел устанавливают на прочный подиум, выполненный из огнеупорного материала
Процесс может серьезно разниться в зависимости от типа и модификации оборудования. В общих чертах он представляет собой монтаж устройства на предназначенное для него место, последующее подключение коммуникаций и обустройство дымоотвода. Подробно рассмотрим каждый этап.
#1. Работы по установке отопительного прибора
Работы по установке отопительного прибораДля начала нужно поставить оборудование на подготовленное для него место. Это может быть бетонное основание, небольшой подиум из огнеупорной плиты и т.п. Прочный деревянный пол накрывается металлическим листом, который должен выступать за корпус котла примерно на 30 см по всему периметру.
Для частных домов используется иной вариант. Здесь для отопительных приборов готовят углубление, находящееся ниже уровня пола на 0,3 м.
Дно такого кармана заливают бетоном, а стенки отделывают любым негорючим материалом. Чаще кафельной плиткой. Газовый котел в напольном исполнении обычно представляет собой достаточно массивное оборудование.
Для его транспортировки используют колесики, которыми устройство чаще всего снабжает производитель. Прибор устанавливается на подготовленное основание и тщательно выравнивается.
На рисунке представлена схема одного из вариантов установки напольного газового котла
Надо понимать, что бесперебойная работа устройства во многом зависит от точности его выставления.
Поэтому горизонталь установки обязательно проверяется при помощи строительного уровня.
Оборудование выравнивается на месте при помощи поддающихся регулировке ножек. Если их нет, под опоры подкладываются небольшие кусочки любого негорючего материала, например, металлического листа.
#2. Проведение монтажа дымоотвода
Сначала нужно выполнить отверстия под дымоход. Еще раз проверяем диаметр намеченных деталей, он должен быть чуть больше, чем сечение трубы дымоотвода. Выполняем отверстия в потолке и в крыше.
Затем на выходной патрубок котла надеваем переходной адаптер, который будет соединен с дымоходом. Важный нюанс. Гофру, как при монтаже настенных устройств, в данном случае использовать строго запрещено.
Адаптер должен изготавливаться только из листового металла. После установки детали монтируем тройник и так называемую ревизию, через которую будет проводиться осмотр и чистка дымоотвода.
Далее крепятся остальные элементы: прямые отрезки трубы и колена.
Для прохода дымохода через потолок и крышу используются специальные детали. Особое внимание здесь следует уделить пожаробезопасности.
На верхнюю часть дымохода устанавливается специальная насадка, защищающая конструкцию то осадков, мусора и ветра
Поэтому участки прохода через перекрытия обязательно обустраиваются с помощью негорючих материалов. Дымоотвод должен быть смонтирован под небольшим уклоном в сторону улицы. Точную величину наклона можно узнать из технической документации к котлу. Это необходимо для беспрепятственного вывода конденсата, который неизбежно скапливается в трубе из-за разницы температур.
Собранная конструкция надежно закрепляется к стене или к потолку хомутами и кронштейнами. Шаг закрепления первых – 2 м, вторых – 4 м. Соединения элементов рекомендуется усилить, для этого их обтягивают хомутами, стянутыми болтами или проволокой.
Выведенную на поверхность крыши или на стену трубу поднимают до нужной высоты, после чего обязательно монтируется наконечник, который будет защищать дымоход от осадков, мусора и ветра.
С технологией сборки и монтажа коаксиального дымохода вы сможете ознакомиться в нашего сайта.
#3. Подключение системы отопления
На этом этапе нужно присоединить котел к сливному и подающему трубопроводу отопительной системы. Для одноконтурного прибора на этом работы и закончатся. Для двухконтурного потребуется еще провести подключение к водопроводу.
Сначала подключаем трубы отопления. В зависимости от действующей , которая может быть как двух так и однотрубной, количество труб для подключения может быть разным.
Все соединения должны выполняться в строгом соответствии с правилами и нормами, а также с обязательной герметизацией
В любом случае специалисты настоятельно рекомендуют устанавливать сетчатый фильтр грубой очистки для защиты котла от частичек накипи и грязи, которые могут попасть в него из тепловой магистрали.
Отопительный прибор не очень чувствителен к качеству теплоносителя, но если его параметры сильно отличаются от тех, что рекомендует производитель, следует дополнительно установить оборудование для очистки.
Это может быть, к примеру, полифосфатный дозатор или другая подобная система. На обратку и на подачу желательно установить отсекающие краны, что поможет предотвратить завоздушивание радиаторов и сделает более удобным ремонт отопительного прибора.
Все соединения элементов выполняются строго по правилам с обязательной герметизацией. Для уплотнения резьбы можно использовать привычные паклю и краску или более современные средства.
Процедура к водопроводной магистрали проводится практически аналогично. Так же настоятельно рекомендуется установка фильтра во избежание попадания в устройство ненужных загрязнений. На водопроводные трубы желательно так же установить и отсекающие краны.
Лучше всего использовать так называемые «американки» с разъемными соединениями, что позволяет быстро заменять изношенный узел при необходимости и существенно облегчает монтаж.
Для уплотнения соединений газовых труб может использоваться только пакля
#4. Подключение к газовой магистрали
Нужно знать, что по нормам установки газовых напольных котлов выполнять эту операцию может только специалист с допуском.
Можно выполнить работу самостоятельно, но проводить проверку сборки и делать первый пуск будет, все-таки, приглашенный профессионал.
Работы по подключению выполняются предельно тщательно и аккуратно. Начинают с с соответствующим ей элементом отопительного котла.
В качестве уплотнителя можно использовать только паклю. Никакой другой материал не даст требуемой герметичности соединения. Обязательна установка отсекающего крана, который дополнительно оснащается фильтром.
При этом газовики настоятельно рекомендуют монтировать здесь качественную систему. Недостаточно эффективный фильтр может спровоцировать поломку котла.
Для подключения рекомендуется использовать , диаметр которых может варьироваться от 1,5 до 3,2 см, или специальные гофрированные шланги. В любом случае особое внимание следует уделить качеству герметизации соединений. Поскольку газ имеет свойство просачиваться из неплотных соединений и накапливаться в помещении, что чревато созданием взрывоопасной ситуации.
За фильтром должно располагаться гибкое соединение, которое выполняется только при помощи гофрированного шланга. Резиновые детали строго запрещены, поскольку со временем на них появляются трещины, создающие каналы для утечки газа.
Гофрированные детали закрепляются на патрубке котла с помощью накидной гайки. Обязательный элемент такого соединения – паронитовая прокладка.
После установки и подключения газового нагревательного агрегата необходимо проверить качество соединений и узлов. Простейший способ контроля – нанесение на соединение мыльного раствора. Если он пузыриться, значит есть утечка
#5. Проведение пробного запуска
На этом основные работы по подключению газового котла завершены. Исключение – приборы с закрытой топкой. Для них необходимо провести подключение к электрической сети. Лучше сделать это через стабилизатор.
После чего систему можно заполнять теплоносителем. Делается это максимально медленно, чтобы вытеснить большую часть присутствующего в ней воздуха.
Жидкость закачивается до достижения давления в 2 атм.
Внимательно проверяются все соединения на предмет возможных течей. После того, как представитель газовой службы осмотрит выполненное подключение и разрешит подачу газа, следует так же внимательно осмотреть все соединения и на этом трубопроводе. Их нужно обмазать мыльным раствором и убедиться в отсутствии пузырей. Теперь можно проводить первый запуск оборудования.
С представителем газовой компании, осуществившей установку оборудования, следует заключить е, согласно которому организация обязуется проводить регулярные осмотры для изучения технического состояния и ремонт агрегата по мере необходимости.
Выводы и полезное видео по теме
Ролик #1. Как правильно установить напольный котел:
Ролик #2.
Как избежать ошибок в процессе монтажа напольного прибора:
Ролик #3. Пример проведения монтажа и подключения газового котла:
Самостоятельный монтаж и подключение газового котла напольного типа относится к числу крайне ответственных операций, ведь от правильности его проведения напрямую зависит безопасность всех жильцов.
Не стоит браться за дело, если нет опыта проведения таких работ. Лучше пригласить специалистов.
Самонадеянность и легкомыслие могут обойтись слишком дорого.
Поделиться личным опытом в области монтажа и подключения газового котла, задать вопросы для прояснения спорных моментов, дать полезный совет вы сможете в расположенном под текстом статьи блоке. Нам интересно ваше мнение по поводу изложенной информации. Комментируйте, пожалуйста.
требования 2021 и необходимое оборудование
В частных домах ответственность за отопление жилья чаще всего лежит на газовых котлах. Для размещения газового отопительного оборудования нужно подготовить отдельное помещение – с соблюдением требований и норм безопасности, всех существующих правил, с учетом конструкции агрегата. И это не только прихоть газовых служб, но и залог безаварийной, длительной и удобной эксплуатации отопительной системы в частном домовладении.
Основные требования к помещению для газовой котельной
Проектировать котельную в частных домах, в которой будет газовый котел мощностью от 60 до 150 кВт, необходимо в отдельном помещении.
Если мощность превышает 150 кВт, потребуется возвести пристройку либо же отдельное строение.
И только прибор мощностью до 60 кВт разрешается устанавливать на кухне – при соблюдении определенных условий.
Размеры и площадь
Требования к минимальному размеру помещения тоже имеются:
- объем – не менее 15 куб. м;
- высота потолков – не менее 2,5 м.
Двери в котельной
Если агрегат располагается в отдельной комнате, то в нижней части входной двери нужен просвет между дверным полотном и полом, небольшой зазор, или забранное решеткой отверстие. В продаже есть модели дверей, которые еще на заводе оснащаются такой решеткой.
А если отопительное оборудование размещается в пристройке, входную дверь выполняют из жаропрочных материалов, с открытием наружу.
Требования к окнам
Кроме того, должно быть обеспечено естественное освещение через распашное, открывающееся на улицу окно. Либо же разрешается окно с форточкой.
Предусмотрены нормы и для размеров остекления.
Для расчета нужно умножить объем на 0,03 кв. м (именно такое остекление нужно для 1 куб. м). Для примера: для объема в 15 куб. метров необходимо окно (без учета рамы, только стекло) минимальным размером 15 * 0,03 = 0,45 кв. м.
Ставят оборудование на подготовленный фундамент, на негорючее основание.
Вентиляция
Большое значение в деле обеспечения безопасности имеет вентиляция. Естественный воздухообмен обеспечивается за счет притока свежего воздуха через вентканал или через отверстия в нижней части двери. Воздуховод нужно выводить через потолок.
А если в кухне?
Монтаж газовой котельной в кухне возможен при соблюдении ряда требований.
По мощности:
- для монтажа агрегата до 30 кВт требуется объем не менее 7,5 куб. м;
- 30-60 кВт – не менее 15 куб. м.
Расстояние от пола до потолка допускается в 2,5 метра и больше, а вентиляционная система должна обеспечивать трехкратную замену воздухосмеси в течение часа.
Отвод продуктов сгорания организовывают по-разному:
- в вентканалы,
- в дымоход,
- через стену на улицу.
И напольная, и настенная модели монтируются на негорючее основание.
Если выбираем газ: особенности монтажа газового котла
Газовый котел способен обеспечить бесперебойное теплоснабжение и подачу горячей воды (двухконтурные модели) для частного дома любой площади. На сегодня такой вариант является самым выгодным по эксплуатационным расходам ввиду доступности и невысокой цены голубого топлива. Есть и иные важные преимущества – проста в использовании, надежность и высокий КПД.
Сложностей с установкой не возникает, если этим вопросом занимаются специалисты, хорошо знакомые с требованиями газовых служб.
Выбирать приходится из напольных и настенных вариантов. Напольные газовые котлы функциональные, высокопроизводительные, способны обогреть большие площади и имеют длительный срок службы. В числе недостатков – необходимость отдельного помещения для размещения котла и обустройство дымохода.
Напольные газовые котлы располагают на предварительно подготовленном ровном и жестком основании, контролируя положение по горизонтали и вертикали.
После закрепления самого прибора производится подключение его к дымоходу, а затем подводятся коммуникации (газ, вода, отопление, электричество).
Настенные модификации имеют компактные размеры, высокий КПД и доступную стоимость. В противовес такому набору преимуществ ставится скромная мощность, которой недостаточно для обогрева больших площадей.
Монтаж не вызывает сложностей: крепление производится посредством идущих в комплекте кронштейнов необходимой грузоподъемности и надежности. Анкерные болты для фиксации кронштейнов подбирают соответствующего диаметра и длины.
Далее организовывают отвод продуктов горения, подключают газопровод, водопровод, ветви отопления и, при необходимости, электросеть.
Котел на твердом топливе: нюансы монтажных работ
Твердотопливные модели отличаются надежностью и полной независимостью от магистральных сетей газа, электричества. Если топливо в регионе доступно и дешево, то и обогрев обходится недорого.
Недостатки заключаются в том, что требуется регулярная дозагрузка топлива, периодическая чистка топки, вынос золы, очистка от дегтя и смол дымохода.
К особенностям установки можно причислить то, что монтаж возможен только на пол.
Электрокотел: тонкости установки
Комфортная эксплуатация, безопасность и сравнительно невысокая цена на электроагрегат – это основные преимущества, за которые ценят электроотопление.
В числе важных недостатков – большие ежемесячные расходы – использование электрокотла обходится дорого, а также значительная нагрузка на электросеть.
Нормы для установки не такие строгие, как для газовых котлов, и сам монтаж не отличается особой сложностью, за исключением необходимости замены электропроводки на более мощную.
Для чего нужен расширительный бак в котельной
В водяной системе отопления для ее корректного функционирования устанавливается расширительный бак. На самом деле он решает несколько задач.
Во-первых, при тепловом расширении воды образуется ее переизбыток. Давление растет, и это отражается на работоспособности всех элементов: они работают на пределе прочности.
В самом уязвимом месте образуется течь.
Чтобы временно «спрятать» тот самый лишний объем, и используется расширительный бак. После нагревания излишки жидкости попадают в него, сжимая находящийся там воздух и сдвигая диафрагму. А остывая, вода сжимается, и диафрагма возвращается на место. Таким образом выполняется регулирование давления в системе.
Во-вторых, расширительный бак защищает трубы от гидроудара в момент включения насоса и, в-третьих, препятствует появлению воздушных пробок.
Роль циркуляционного насоса в отоплении
Системы обогрева жилья бывают открытого и закрытого типа. Теплоноситель по трубам в первом случае движется за счет принципа конвекции.
А во втором случае (как раз этот вариант встречается гораздо чаще) заставляет жидкость двигаться в пределах замкнутого отопительного контура – циркуляционный насос. С одной и той же скоростью он непрерывно прогоняет через себя теплоноситель, обеспечивая равномерный прогрев всех уголков здания.
Нужен ли водонагреватель
Двухконтурные котлы обеспечивают жильцов дома не только теплом, но и горячей водой.
Однако в ходе эксплуатации выявляются недостатки:
- при большом количестве точек водозабора нужна большая мощность отопительного оборудования;
- в разных точках температура воды может отличаться.
Если потребности семьи в горячей воде большие (кроме кухни и ванной есть еще точки водозабора либо использование воды интенсивное), рационально будет обратить внимание на одноконтурные модели с одновременной установкой бойлера косвенного нагрева. Такой вариант позволит пользоваться ГВС в полном объеме и одинаково комфортной температуры, а цена за нагрев жидкости будет невысокой.
Согласование проекта
Проект для котельной автономного теплоснабжения в частном доме – это пакет технической документации. Он должен быть разработан с соблюдением всех технологических норм и правил, действующих на 2021 год, в соответствии с нормативными документами.
Подготовленные проектные документы проходят процедуру согласования в госнадзорных органах. Подготовке необходимо уделить особое внимание: непрофессиональный проект не получит одобрения в пожарной инспекции, технадзоре и других органах.
Начинать монтажные работы без согласования – незаконно.
Стоит отметить, что проектная документация требуется не только для нового объекта, но даже и в случае замены котельного оборудования в частном доме. И рассчитывать на быстрое самостоятельное решение всех вопросов не стоит: процедуры согласования достаточно затяжные.
Выводы
Для создания и обустройства котельной своими руками необходимо вникнуть в массу нюансов. Сложность компоновки теплового оборудования зависит от разных факторов, в числе которых отапливаемая площадь, количество потребителей, конфигурация помещений и др. Еще одна сложность – получить разрешительную документацию от ряда госорганов.
Чтобы быть уверенным в успешном результате и длительной эффективной работе всей системы обогрева, можно также обратиться к специалистам.
Компания должна иметь все надлежащие лицензии и допуски для проведения работ. Аттестованные профессионалы быстро и качественно выполнят все под ключ: от создания проекта и до ввода в эксплуатацию.
Выполненная в соответствии со всеми требованиями котельная обеспечивает бесперебойную подачу тепла, безопасность получателей тепловой энергии и экономичный расход топлива в частных домах.
Газовые трубы в частном доме нормативы
Чтобы газифицировать загородный дом, необходимо собрать соответствующие документы и разрешения. К тому же, есть разница между подключением к централизованному газопроводу и работой газового оборудования от баллонного газа. Если подключать газовый баллон или группу баллонов, то пакет документов будет другим. В любом случае, для проведения газа в доме необходимы не только документы, но и сложные и небезопасные работы, поэтому все процессы, начиная с оформления разрешений и заканчивая операциями по физической газификации частного дома, рекомендуется доверить профессионалам.
Стандартами и нормативами СНиП 2.04.08-87 СНиП 31-02 утвержден пошаговый регламент газификации и нормы газификации своего дома, отступление от которого грозит административным наказанием.
Автономная газификация загородного дома
Газификация дома поэтапно
- Начинают газифицировать дом с оформления соответствующих ТУ, которые выписываются региональным управлением газовой службы. Согласно закона, вам предоставят эту документацию в течение 10 рабочих дней, бесплатно, в порядке очередности;
- Далее необходимо составить проект газифицируемых помещений и зданий, и эту работу следует оставить профессионалам – проектным бюро с соответствующей спецификой;
- Получив на руки ТУ от службы газа, хозяин дома заключает с ней договор на составление проекта по газообеспечению;
- Готовая проектная документация согласовывается с техническим отделом региональной службы газа, затем заключается договор на проведение трубопровода и газоснабжение дома.
Как выбрать тип газопровода
Типов индивидуального газопровода два: надземная и подземная трасса.
В каждом варианте газопровод подключается своим способом, распределение газа по дому, помещениям и этажам проводится одинаково: необходимо только соблюдать требования и нормы снип. Стоимость работ зависит от выбранного подключения газа: подземные газовые трубы в частном доме нормативы монтажа которых описаны в вышеуказанных снип, укладывать намного дороже из-за больших объемов земляных работ – примерно на 50-60%. Однако это решение считается более надежным из-за следующих моментов:
- Подземная трасса газа больше защищена от окружающей среды – температурных перепадов, влаги и ветра, а механически повредить такой трубопровод почти невозможно, что по совокупности условий делает срок эксплуатации труб газа намного больше, чем при наземной укладке.
- Достоинство наземного газопровода – низкая стоимость. Кроме того, состав грунта на участке газопровода может быть таким, что металл в земле начнет быстро ржаветь и разрушаться, чего не будет при прокладке труб на поверхности. И последнее преимущество: при большой протяженности труб газа их дешевле протянуть все-таки по воздуху, а не рыть для них траншеи, утеплять и защищать от агрессивных влияний.
Кроме того, состав грунта на участке газопровода может быть таким, что металл в земле начнет быстро ржаветь и разрушаться, чего не будет при прокладке труб на поверхности. И последнее преимущество: при большой протяженности труб газа их дешевле протянуть все-таки по воздуху, а не рыть для них траншеи, утеплять и защищать от агрессивных влияний.
Правила ввода газа в дом при подключении к центральному газопроводу
- Трубы газа, проходящие над поверхностью земли, монтируются на высоте ≥ 35 см от грунта до нижней части трубы. Эти требования касаются прокладки надземных трасс на приусадебном участке в отдаленности от подъездных транспортных путей и пешеходных дорожек;
- Основная труба газовой магистрали низкого давления оснащается запорной арматурой рядом с придомовым патрубком ввода на высоте ≤ 1,8 м от поверхности грунта;
- Между трубами газа и другими трубными коммуникациями расстояние выдерживается с учетом возможности проведения будущих работ по монтажу/демонтажу, ремонту и профилактике;
- За пределами дома баллоны с газом хранятся только в металлическом шкафу, установленном около стены здания. Шкаф устанавливается на бетонный, металлический, асбоцементный или другой негорючий фундамент, поверхность основания должна возвышаться над грунтом на 100 или более миллиметров. От газового шкафа до оконных и дверных проемов, расположенных на первом этаже дома, соблюдается расстояние ≥ 0,5 м, от оконных и дверных проемов подвала или цокольного этажа, от дверей погреба, от скважины или колодца, от септика или выгребной ямы – ≥ 3 метра. Основной ввод труб газа в здание от группы газовых баллонов в дом располагается в стене того помещения, где будет смонтировано газовое оборудование;
- При монтаже индивидуальной резервной установки со сжиженным газом глубина ее погружения в грунт должна быть ≥ 0,6 м для участков с сезонным промерзанием почвы, и ≥ 0,2 м для регионов без промерзания грунта. Расстояние берется от земли до верхней части установки. Если грунтовые воды на участке подходят близко к поверхности, то установку гидроизолируют, а фундамент делают более заглубленным и возвышенным. От установок с сжиженным газом трубы к дому необходимо прокладывать подземным способом.
Шкаф устанавливается на бетонный, металлический, асбоцементный или другой негорючий фундамент, поверхность основания должна возвышаться над грунтом на 100 или более миллиметров. От газового шкафа до оконных и дверных проемов, расположенных на первом этаже дома, соблюдается расстояние ≥ 0,5 м, от оконных и дверных проемов подвала или цокольного этажа, от дверей погреба, от скважины или колодца, от септика или выгребной ямы – ≥ 3 метра. Основной ввод труб газа в здание от группы газовых баллонов в дом располагается в стене того помещения, где будет смонтировано газовое оборудование;
От установок с сжиженным газом трубы к дому необходимо прокладывать подземным способом.Требования к газовым трубам
И для наземного, и для подземного трубопроводов газифицированного участка правила разрешают применение металлических или полимерных труб:
- Полимерные изделия абсолютно устойчивы к контактам с всевозможными химическими соединениями и агрессивными средами. Материал эластичен, прочен и надежен, ПВХ и другие полимеры для газовых трасс в 7-8 раз меньше весят, чем металлические изделия, не проводят ток, поэтому их не нужно дополнительно защищать от электрохимической коррозии. Укладываются и состыковываются полимерные трубы просто, гарантийный срок эксплуатации изделий – составляет 50 лет и более. Полимерные трубы рекомендуются к эксплуатации в северных регионах страны;
- Соблюдая правила и нормы строительства газопроводов, трубы для ввода газа в дом и для газопровода внутри дома используют только металлические, из стали. ПВХ и другие полимерные изделия запрещено эксплуатировать при температуре на улице ниже -500С, а также в сейсмоопасных регионах. Кроме того, запрещено прокладывать полимерные трубы по воздуху.
Полимерные трубы рекомендуются к эксплуатации в северных регионах страны;
Нормы и правила прокладки газовых магистралей
Технические и эксплуатационные требования, которые обязаны соблюдать работники службы газ при проведении и подключении централизованного или баллонного газа к жилому зданию:
- Подземная прокладка газового трубопровод на приусадебном участке проводится на глубине 1,25-1,75 м от поверхности;
- На месте ввода газовой трубы в здание глубина укладки уменьшается до 0,75-1,25 м;
- Ввод магистрали в дом производится через отверстие в стене или в фундаменте, защищенное отрезком металлической трубы;
- Высота потолка в помещении с газовым оборудованием должна ≥ 2,2 м;
- Помещение, отведенное под газовое оборудование, должно иметь естественную и принудительную вентиляцию;
Требования к автономному газопроводу
Если провести газ в загородный дом от центрального газопровода нет возможности, то газификация дома проводится подключением баллонного газа – одного баллона или группы, по соответствующей схеме, через редукторы для понижения давления в газопроводе.
Баллоны заряжаются сжиженным пропан-бутаном, стандартный объем одного баллона – 50 или 80 л.
Обычно при среднем расходе одного баллона газа на семью из 4-х человек его хватает на один месяц (не считая отопительного сезона). Хранятся газовые баллоны в отведенном за домом месте, в металлическом шкафу, чтобы соблюсти максимальную безопасность эксплуатации и противопожарную безопасность.
Через редуктор баллон подключается к газовой плите или котлу и остальным газовым приборам в доме. Если эксплуатируется группа баллонов, то через специальный регулятор давления, преобразующий высокое давление в низкое, и коммутирующий газ со всех баллонов в один газопровод, газ поступает в дом по металлической трубе, закрепленной снаружи дома, и через отверстие в стене подается в помещение с газовым оборудованием. Подключение баллонного газа к жилому дому
Места ввода газовой магистрали в дом рассчитываются при составлении проекта, металлический шкаф для хранения газовых баллонов крепится на фундаменте и к стене дома.
Прокладывая газовую трубу от шкафа к зданию, необходимо соблюдать следующие правила:
- Металлический газопровод прокладывается на высоте ≥ 2,5 м;
- Трубы крепятся к стенам дома хомутами и анкерами;
- Трубы не должны проходить по окнам и дверным проемам.
Обычно баллонный газ подключают только для работы газовой плиты, так как отопление на сжиженном газе будет стоит очень дорого. Но проблема с газовым отоплением от баллонного газа решается установкой специальной системы автономной газификации. Проект газоснабжения частного дома согласно СНиП
Нормативная документация
Правила и нормативы газификации загородных домов регламентируются СП 42-101-2003, СНиП 2.04.08-87 снип 31-02, СНиП 2.07.01-89, согласно которым газовые магистрали подразделяются на внутренние и внешние.
Газификацию жилых домов разрешено проводить специализирующимся на этих работах компаниям и организациям, имеющим разрешение на проведение опасных работ с газовым оборудованием. Такие организации обязаны строго следить за соблюдением нормативов и требований снип, и выполнять правила регламентной документации МЧС и энергетических служб.
К внутренним газовым сетям относятся магистрали, находящиеся в непосредственной близости от газового оборудования, установленного в доме. Проект подвода газа к дому согласно СНиП
Проводя газификацию загородного дома, следует опираться на следующие нормативные требования:
- Если устанавливается газовый котле мощностью ≤ 60 kW, то высота потолка в помещении должна быть ≥ 2,4 м;
- Окна в помещении котельной должны занимать не меньше 0,8 м2, или 0,03 м2 на 1 м3;
- При предположительной работе одного котла (без аварийного дублирования) площадь котельной должна быть ≥ 7,5 м2, при установке двух котлов – 15 м2;
- Если в подвальном помещении дома устанавливается котле мощностью ≥ 60 kW, то в помещении необходимо смонтировать сигнализатор загазованности;
- При работе на кухне двухкомфорочных газовых плит объем кухонного помещения должен быть ≥ 8 м3, при работе четырехкомфорочных плит – 15 м3;
При проведении газификации загородного дома обязательно необходимо исследовать состояние дымоходных путей и вентиляционных ходов, чтобы предотвратить скопление дыма и газа при работе газовых агрегатов.
Газификация загородного дома решает проблемы отопления, приготовления пищи, пользования горячей водой в бытовых и технических целях. Использование газа в быту – это практично, дешево и удобно, тем более, что газоснабжение – это экологически чистое мероприятие.
Требования к установке газовых котлов в доме
С каждым годом всё больше и больше потребителей выбирают именно газовые котлы в качестве основного источника тепла в своём доме.
Монтаж котла это самый главный шаг в процессе запуска и безопасной эксплуатации всей отопительной системы.
Установка газового котла в частном доме процесс гораздо более трудоёмкий и ответственный, нежели монтаж любого другого типа котлов. Связанно это в первую очередь с тем, что требования к установке газовых котлов должны соответствовать действующему законодательству . Поэтому производить его должны профессиональные специалисты, имеющие соответствующие знания и опыт, а самое главное допуск к проведению такого вида работ.
Нормативные документы по установке газового оборудования
Основные требования к установке газовых котлов регламентируются следующими документами:
В основном это документы указанные ниже:
СНиП 31-02-2001, «Дома жилые одноквартирные».
Скачать “1200008165.pdf” 1200008165.pdf – Загружено 283 раза – 180 КБ
СНиП 41-01-2003, «Отопление, вентиляция и кондиционирование».
Скачать “1200035579.pdf” 1200035579.pdf – Загружено 1 раз – 781 КБ
СНиП 2.04.08-87, “Газоснабжение” ГОСТ в настоящее время недействителен, но можно почитать для самообразования
Скачать “871001048.pdf” 871001048.pdf – Загружено 236 раз – 768 КБ
Основные требования к установке газовых котлов из СНиП 41-01-2003:
- Край трубы дымохода должен быть как минимум на 0,5м выше крыши здания.
- Применять в отделке котельной только материалы, имеющие высокую степень пожаробезопасности.
- Дверь в котельную должна легко открываться, а окно иметь определенную площадь.
- Установка напольного газового котла в частном жилом доме должна производиться только в изолированном помещении. Размер комнаты должен быть не менее 4 кв.м а высота не менее 2,5 м.
- Также при установке газовых котлов необходимо соблюдать и минимальную кубатуру котельной. Если котёл мощностью до 60 кВт то минимальная кубатура помещения должна быть не менее 13,5 м3, а при мощности котла до 200 кВт должно быть не менее 16 м3.
- Монтаж настенного котла необходимо производить так чтобы минимальное расстояние от котла до пола было 8 см.
- При монтаже настенного газового котла всё пространство под ним необходимо закрыть листом железа площадью не менее 1 м2.
- Не стоит забывать о том, что если котельная находится на цокольном этаже или в подвале, то из неё на улицу должен вести отдельный выход.
- Естественная вентиляция помещения это непременное условие при установке котла.
Если котёл мощностью до 60 кВт то минимальная кубатура помещения должна быть не менее 13,5 м3, а при мощности котла до 200 кВт должно быть не менее 16 м3.В заключение хотелось бы еще раз сказать о недопустимости отклонений от этих норм, цена подобных ошибок порой бывает очень высока.
[sc name=»abzac1_desctop_yandex»][sc name=»abzac1_mobile_yandex»]
Получение разрешения на установку газового котла
Перед установкой газового оборудования в своем доме, необходимо пройти процедуру согласования, для этого необходимо провести следующие мероприятия:
Обратится в местную службу газоснабжения с запросом, в котором должны быть указаны следующие параметры:
- предпологаемый расход газа, используемый для нужд жильцов помещения, и рассчитывается на базе СНИП 31-02-2001, п. 9.1.3 исходя из среднесуточных показателей ;
9.1.3 исходя из среднесуточных показателей ;На основании этого данный запрос будет обработан газовой службой и подготовлено техническое условие либо получен мотивированный отказ. При положительном решении будут выданы технические условие, которые необходимо выполнить заявителю, при монтаже газового оборудования, он же является и разрешением на проведение монтажных работ.
Далее необходимо подготовить проект установки газового котла, для этого лучше обратиться в специализированную организацию, так как ошибки при монтажа газового оборудования может привести к печальным потерям от потери собственности до человеческих жертв.
Далее подготовленный проект отдается на согласование в газовую службу, к нему необходимо приложить следующие материалы:
- Техпаспорт газового котла.
- Инструкция по его эксплуатации.
- Сертификаты соответствия техническим и санитарно-гигиеническим требованиям.
- Данные экспертизы о соответствии данного агрегата всем предъявляемым требованиям безопасности.
Данные документы выдаются продавцом и производителем газового оборудования.
При положительном результате одобрения проекта, можно приступать к монтажу газового оборудования, если одобрение отрицательное, то должны быть выданы рекомендации что необходимо устранить, после их устранения проект должен быть одобрен.
Требования к помещениям для установки газовых котлов
https://youtu.be/1Yexwqz6SPg
Владелец блога, копирайтер, человек с большим жизненным опытом. Умею собирать и обрабатывать информацию.
Обслуживание газового оборудования в многоквартирном доме
Сегодня уже сложно представить налаженный образ жизни без использования газа. Благодаря этому натуральному виду топлива в наших домах тепло, из кранов течет горячая вода, есть возможность готовки.
Однако газоснабжение городских домов — одно из самых опасных предприятий коммунального хозяйства, поскольку даже небольшая утечка газа может привести не только к материальному ущербу, но и к многочисленным человеческим жертвам.
Согласно статистическим данным, основной причиной аварии является неудовлетворительное состояние газовых коммуникаций и оборудования.Своевременное и регулярное обслуживание газового оборудования в многоквартирном доме, а также строгое соблюдение правил его эксплуатации — два самых эффективных способа избежать непоправимых последствий.
Профессиональное обслуживание WDGO — навязчивая услуга или необходимые меры безопасности
Любая квартира оснащена одним или несколькими видами внутреннего газового оборудования (ВДГО), например, газовой плитой, водонагревателем, бойлером. Удобство и доступность «голубого топлива» стали обычным явлением, и многие люди иногда забывают, что оно является источником опасности, поэтому требует пристального внимания.
Люди старшего поколения, наверное, еще помнят, как в советское время инспекторы газовых хозяйств регулярно посещали потребителей, проверяли исправность и выполняли техническое обслуживание газового оборудования в многоквартирном доме. Денег за эту услугу мастер не взял, так как стоимость уже заложена в тариф на газ.
Данная схема применялась до 2006 года, после чего из общей суммы платы за газ исключена стоимость ТО. С тех пор установка и обслуживание газового оборудования в многоквартирном доме осуществляется по отдельному тарифу и только на основании договоров, заключаемых с арендаторами.Данное нововведение было воспринято большинством потребителей негативно, так как выглядело как попытка навязать дополнительные платные услуги со стороны сервисных компаний. В связи с этим многие отказались заключать договор на техническое обслуживание газового оборудования в апа
| Вертикальный подземный резервуар для газа 1000 литров | Вертикальный подземный резервуар для газа1000 литров | 2 800,00 € | Артикул | 2 800,00 € | ||
| Стандартное крепление для бензобака — “ Eco »L — 20 м | Стандартное крепление для бензобака -« Eco »L — 20 м | 551,85 € | арт. | 0,00 € | ||
| Стандартное крепление« Lux » ”Бензобак L — 20 м | Стандартная установка бензобака« Люкс »L — 20 м | 652,08 € | шт. | 652,08 € | ||
| ОРГАНИЗАЦИЯ ДОПОЛНИТЕЛЬНОГО ГАЗА БАК 1000 л — 5000 л | ОРГАНИЗАЦИЯ ДОПОЛНИТЕЛЬНОГО ГАЗА1000 л — 5000 л | 353,87 € | артикул | 0,00 € | ||
Организация дополнительного газопровода «Эко»1′ (25,4), L-20 м | 440 , 22 € | арт. | 0,00 € | |||
| Организация дополнительного газопровода «Люкс» 1 ‘(25,4), L-20 м | Организация дополнительного «Люкс» газопровод1 ‘(25,4), L-20 м | 818,68 € | арт. | 0,00 € | ||
| Организация дополнительного газопровода ПВД ПЭ80 32х3,0 SDR11 газ | Организация дополнительного газопровода ПНДПЭ80 32х3,0 SDR11 газ | 10,34 € | м | 0,00 € | ||
| Комплект для подключения бензобака Ø-32 мм | Комплект для подключения бензобакаØ-32 мм | 21,18 € | 90 017 | артикул | 21,18 € | |
| ОРГАНИЗАЦИЯ ДОПОЛНИТЕЛЬНОГО ГАЗА 1000 л — 5000 л | ОРГАНИЗАЦИЯ ДОПОЛНИТЕЛЬНОГО ГАЗА1000 л — 5000 л | 55,27 € | шт. | 0,00 € | ||
| Газовая труба «Eco» Ø 32 мм | Газовая труба «Eco»Ø-32 мм | 50,00 € | поз. | 0 , 00 € | ||
| Газопровод «Люкс» (в комплекте) Ø-32 мм | Газопровод «Люкс» (в комплекте)Ø-32 мм | 200,00 € | товар | 0,00 € | ||
| Операции по испытанию давлением | Операции по испытанию под давлением | 60,00 € | час | 60,00 € | ||
| Пусконаладочные работы | Пусконаладочные работы | 100,00 € | час | 100,00 € | ||
| Поставка со склада | Со склада доставка | 30,00 € | артикул | 30,00 € | ||
Стандартная доставка до объекта на манипуляторе мин.заказ со склада до 50 км. | Стандартная доставка до объекта на манипуляторемин. заказ со склада до 50 км. | 3,10 € | км | 155,00 € | ||
| Дополнительная доставка на манипулятор до объекта от 50 км от склада и далее | Доп. Доставка на манипуляторе до объектаот 50 км от склада и далее | 1,55 € | км | 1,55 € | ||
| Транспортные расходы для монтажников | Транспортные расходы для монтажников | 0,26 € | км | 0,26 € | ||
| Командировочные расходы на 1 человека | Командировочные расходы на 1 человека | 55,39 € | день | 0,00 € | ||
| КОНТРОЛЬНАЯ УСТАНОВКА ГАЗОВОГО РЕЗЕРВУАРА 1000 л — 5000 л | 900 19 КОНТРОЛЬНАЯ УСТАНОВКА ГАЗОВОГО БАКА 1000 л — 5000 л | 200,00 € | день | 0,00 € |
Выбросы парниковых газов: причины и источники
За борьбой против глобального потепления и изменения климата стоит увеличение количества парниковых газов в нашей атмосфере.
Парниковый газ — это любое газообразное соединение в атмосфере, которое способно поглощать инфракрасное излучение, тем самым задерживая и удерживая тепло в атмосфере. Увеличивая тепло в атмосфере, парниковые газы вызывают парниковый эффект, который в конечном итоге приводит к глобальному потеплению.
Солнечная радиация и «парниковый эффект»
Глобальное потепление — не новое понятие в науке. Основы этого явления были хорошо разработаны более века назад Сванте Аррениусом в 1896 году.Его статья, опубликованная в Philosophical Magazine и Journal of Science, была первой, в которой количественно определен вклад углекислого газа в то, что ученые теперь называют «парниковым эффектом».
Парниковый эффект возникает из-за того, что Солнце бомбардирует Землю огромным количеством излучения, которое поражает атмосферу Земли в виде видимого света, а также ультрафиолетового (УФ), инфракрасного (ИК) и других видов излучения, невидимых для человеческого глаза. . Около 30 процентов излучения, падающего на Землю, отражается обратно в космос облаками, льдом и другими отражающими поверхностями.
По данным НАСА, оставшиеся 70 процентов поглощаются океанами, землей и атмосферой.
Поглощая радиацию и нагреваясь, океаны, суша и атмосфера выделяют тепло в виде теплового инфракрасного излучения, которое выходит из атмосферы в космос. По данным НАСА, баланс между входящей и исходящей радиацией поддерживает общую среднюю температуру Земли на уровне около 59 градусов по Фаренгейту (15 градусов по Цельсию).
Этот обмен входящей и исходящей радиацией, которая нагревает Землю, называется парниковым эффектом, потому что парниковый эффект работает примерно так же.Поступающее УФ-излучение легко проходит через стеклянные стены теплицы и поглощается растениями и твердыми поверхностями внутри. Однако более слабое ИК-излучение с трудом проходит через стеклянные стены и задерживается внутри, нагревая теплицу.
Как парниковые газы влияют на глобальное потепление
Газы в атмосфере, поглощающие радиацию, известны как «парниковые газы» (иногда сокращенно ПГ), потому что они в значительной степени ответственны за парниковый эффект.
Парниковый эффект, в свою очередь, является одной из основных причин глобального потепления. По данным Агентства по охране окружающей среды (EPA), наиболее важными парниковыми газами являются водяной пар (h3O), диоксид углерода (CO2), метан (Ch5) и закись азота (N2O). «В то время как кислород (O2) является вторым по содержанию газом в нашей атмосфере, O2 не поглощает тепловое инфракрасное излучение», — сказал Майкл Дейли, доцент кафедры экологических наук в колледже Ласелл в Массачусетсе.
Хотя некоторые утверждают, что глобальное потепление — это естественный процесс и что парниковые газы присутствовали всегда, количество газов в атмосфере за последнее время резко возросло.До промышленной революции содержание CO2 в атмосфере колебалось от 180 частей на миллион (частей на миллион) во время ледниковых периодов и 280 частей на миллион во время межледниковых периодов тепла. Однако после промышленной революции количество CO2 увеличивалось в 100 раз быстрее, чем увеличивалось после окончания последнего ледникового периода, по данным Национального управления океанических и атмосферных исследований (NOAA).
Фторированные газы, то есть газы, к которым был добавлен элемент фтор, включая гидрофторуглероды, перфторуглероды и гексафторид серы, образуются в ходе промышленных процессов и также считаются парниковыми газами.Хотя они присутствуют в очень малых концентрациях, они очень эффективно улавливают тепло, что делает их газами с высоким «потенциалом глобального потепления» (ПГП).
Хлорфторуглероды (ХФУ), которые когда-то использовались в качестве хладагентов и аэрозольных пропеллентов, пока они не были выведены из обращения в соответствии с международным соглашением, также являются парниковыми газами.
На степень влияния парникового газа на глобальное потепление влияют три фактора:
- Его концентрация в атмосфере.
- Как долго он остается в атмосфере.
- Его потенциал глобального потепления.
Углекислый газ оказывает значительное влияние на глобальное потепление, отчасти из-за его большого количества в атмосфере. По данным EPA, в 2016 году выбросы парниковых газов в США составили 6 511 миллионов метрических тонн (7 177 миллионов тонн) эквивалента углекислого газа, что равняется 81 проценту всех парниковых газов антропогенного происхождения, что на 2,5 процента меньше, чем годом ранее.
Кроме того, CO2 остается в атмосфере в течение тысяч лет.
Однако, по данным EPA, метан примерно в 21 раз эффективнее поглощает излучение, чем CO2, что дает ему более высокий рейтинг GWP, хотя он остается в атмосфере всего около 10 лет.
Источники парниковых газов
Некоторые парниковые газы, такие как метан, образуются в результате сельскохозяйственных работ, включая навоз домашнего скота. Другие, такие как CO2, в основном являются результатом естественных процессов, таких как дыхание, и сжигания ископаемых видов топлива, таких как уголь, нефть и газ.
Согласно исследованию, опубликованному Университетом Дьюка, второй причиной выбросов CO2 является вырубка лесов. Когда деревья убивают для производства товаров или тепла, они выделяют углерод, который обычно сохраняется для фотосинтеза.Согласно Глобальной оценке лесных ресурсов 2010 года, в результате этого процесса в атмосферу ежегодно попадает около миллиарда тонн углерода.
Лесное хозяйство и другие методы землепользования могут компенсировать некоторые из этих выбросов парниковых газов, согласно EPA.
«Пересадка помогает уменьшить накопление углекислого газа в атмосфере, поскольку растущие деревья поглощают углекислый газ посредством фотосинтеза», — сказал Дейли Live Science. «Однако леса не могут улавливать весь углекислый газ, который мы выбрасываем в атмосферу в результате сжигания ископаемого топлива, и сокращение выбросов ископаемого топлива по-прежнему необходимо, чтобы избежать накопления в атмосфере.«
Во всем мире выбросы парниковых газов являются источником серьезной озабоченности. По данным НАСА, с начала промышленной революции до 2009 года уровни CO2 в атмосфере увеличились почти на 38 процентов, а уровни метана — на колоссальные 148 процентов. , и большая часть этого увеличения пришлась на последние 50 лет. Из-за глобального потепления 2016 год был самым теплым годом за всю историю наблюдений, а 2018 год станет четвертым самым теплым годом, а 20 самых жарких лет за всю историю наблюдений пришли на период после 1998 года. , по данным Всемирной метеорологической организации.
«Наблюдаемое нами потепление влияет на атмосферную циркуляцию, что влияет на характер осадков во всем мире», — сказал Йозеф Верне, доцент кафедры геологии и планетологии Университета Питтсбурга. «Это приведет к большим экологическим изменениям и вызовам для людей во всем мире».
Будущее нашей планеты
Если нынешние тенденции сохранятся, ученые, правительственные чиновники и растущее число граждан будут опасаться худших последствий глобального потепления — экстремальных погодных явлений, повышения уровня моря, исчезновения растений и животных, закисления океана, серьезных изменений климата. и беспрецедентные социальные потрясения — неизбежны.
В ответ на проблемы, вызванные глобальным потеплением из-за парниковых газов, правительство США в 2013 году разработало план действий по борьбе с изменением климата. А в апреле 2016 года представители 73 стран подписали Парижское соглашение, международный пакт по борьбе с изменением климата путем инвестирования в устойчивое низкоуглеродное будущее в соответствии с Рамочной конвенцией Организации Объединенных Наций об изменении климата (РКИК ООН).
США были включены в число стран, которые согласились с соглашением в 2016 году, но начали процедуру выхода из Парижского соглашения в июне 2017 года.
По данным EPA, выбросы парниковых газов в 2016 году были на 12 процентов ниже, чем в 2005 году, отчасти из-за значительного сокращения сжигания ископаемого топлива в результате перехода на природный газ из угля. Более теплые зимние условия в те годы также уменьшили потребность многих домов и предприятий в повышении температуры.
Исследователи во всем мире продолжают работать над поиском способов снижения выбросов парниковых газов и смягчения их последствий. По словам Дины Лич, доцента биологических и экологических наук в Университете Лонгвуд в Вирджинии, одно из возможных решений, которое изучают ученые, — это высосать углекислый газ из атмосферы и закопать его под землей на неопределенный срок.
«Что мы можем сделать, так это минимизировать количество углерода, которое мы помещаем туда, и, как результат, минимизировать изменение температуры», — сказал Лич.
