Свайный фундамент для дома из газобетона

В отличие от ленточного или плитного фундамента свайный – это, скорее, вынужденное решение. И даже довольно популярный в нашей стране бетонный свайно-ростверковый фундамент – не исключение. Попробуем разобраться, когда свайный фундамент действительно оправдан, каковы его разновидности, как правильно его выполнять.

Как устроен свайный фундамент?

В общих чертах такой фундамент представляет собой отдельно стоящие опоры, связанные в единую конструкцию ростверком. Ростверк – горизонтальный элемент (балка), который обеспечивает пространственную жёсткость фундамента, принимает нагрузки от здания и передаёт их на опоры, распределяя между ними. Ещё раз обратим внимание на важный момент: ростверковый – это не только хорошо известный бетонный, но и любой свайный фундамент.

С какого-то момента в нашей стране свайные фундаменты стали одними из самых востребованных в загородном домостроении. Это обусловлено, с одной стороны, большим спросом на бюджетные и быстрые в монтаже металлические винтовые сваи.

А с другой – необъяснимой модой на бетонные свайно-ростверковые фундаменты, которые применяют к месту и не к месту, ошибочно считая очень надёжными. Между тем сваи – это технически сложный фундамент, зачастую требующий больших вложений, чтобы он оказался по-настоящему надёжным и долговечным. И при прочих равных он безусловно уступает мелкозаглубленным ленточным или плитным фундаментам, если речь идёт о доме из газобетона.

Какие плюсы и минусы у свайного фундамента? Когда он оправдан?

Плюсы

• Сваи подходят для любых типов грунта, но рационально применять их только тогда, когда у верхних слоёв грунта на участке очень слабая несущая способность. Например, на обводнённых песках или торфяниках с большой глубиной залегания торфа. То есть когда работы по выкапыванию просадочного грунта и замены его на не просадочный (песок, щебень, гравий) экономически не выгодны. Правильно выбрав длину свай, можно пройти ими через слабонесущий слой и заглубиться в суглинки или в какой-то другой хорошо несущий грунт, находящийся ниже.
• Сваи оправданы на участках с крутыми уклонами и риском оползней. Если на участке небольшие перепады по высоте, то зачастую можно ограничиться ленточным фундаментом или сначала выровнять участок за счёт насыпной подушки из непросадочного материала, а затем выполнить бетонную ленту или плиту. Но в случае больших перепадов по высоте единственное решение – сваи.
• Сваи оправданы в сейсмических регионах: при грамотном конструктиве они способны не сдвигаться и не разрушаться при землетрясениях.
• Свайный фундамент надёжен, но только при условии правильного выполнения – по проработанному проекту, основанному на данных инженерно-геологических изысканий.
• Устройство такого фундамента не предполагает земляных работ (либо они минимальны). Не нужно вырывать котлован, делать обратную засыпку грунта, вывозить оставшийся грунт. Кроме того, на пучинистых грунтах не нужно утеплять фундамент и отмостку, не требуется система дренажа. Всё это упрощает, ускоряет и удешевляет процесс сооружения фундамента.
• Высокая скорость монтажа в случае винтовых или забивных свай.
• Низкая стоимость в сравнении с некоторыми другими типами фундамента, например, монолитной железобетонной плитой.

Минусы

• Сваи способны нести большую нагрузку только тогда, когда они достаточно заглублены в грунт, имеющий высокую несущую способность. Если на участке сверху проблемный грунт, то понять, на какой глубине начинается хорошо несущий грунт, можно только с помощью инженерно-геологических изысканий. Причём, такие изыскания должны охватывать всё пятно застройки, поскольку свойства грунта могут сильно отличаться от одного края дома до другого.

Между тем бытует мнение, что подобные изыскания излишни и стандартной длины свай – 2-3 м – в любом случае будет достаточно. Такой подход опасен: например, под домом на глубине опирания свай может находиться водяная линза (водоносный горизонт), которая не способна держать их. Или часть свай под домом может упираться в плотный грунт, а часть – в менее плотный, что чревато неравномерной осадкой фундамента. Поэтому, выбирая длину и количество свай, нужно обязательно ориентироваться на данные «геологии».

• У свай сравнительно невысокая несущая способность, и в большинстве случаев они хорошо работают только при большой глубине погружения, в идеале – от 6 м. Дело в том, что несущая способность опоры складывается из сопротивления грунта под подошвой сваи и сопротивления боковой поверхности сваи. Причём, передача нагрузки происходит в основном через подошву, боковая поверхность мало участвует в этом. Вместе с тем площадь опирания сваи очень мала в сравнении, например, с лентой. Площадь подошвы сваи диаметром 300 мм – 0,07 м2, диаметром 400 мм – 0,13 м2. В то время как площадь опирания части мелкозаглубенной ленты шириной 600 мм и длиной 1 м – 0,6 м2. Разница колоссальная! Соответственно, деформации у ленточного фундамента будут в несколько раз меньше, чем у свайного.
• Сваи – приемлемый, но не оптимальный вариант для пучинистых грунтов. Логика многих заказчиков такова: сваи можно установить ниже глубины промерзания грунта, и тогда морозное пучение фундаменту не опасно. В какой-то мере это так. Но сваи всё равно могут крениться (отклоняться от вертикали) и выдавливаться касательными силами морозного пучения.
• Обратная сторона популярности свайных фундаментов: зачастую их проектируют и сооружают недостаточно компетентные люди, что оборачивается проблемами при эксплуатации и сокращением срока службы. Это касается в первую очередь бетонных свайно-ростверковых фундаментов, о которых мы подробно расскажем чуть позже.

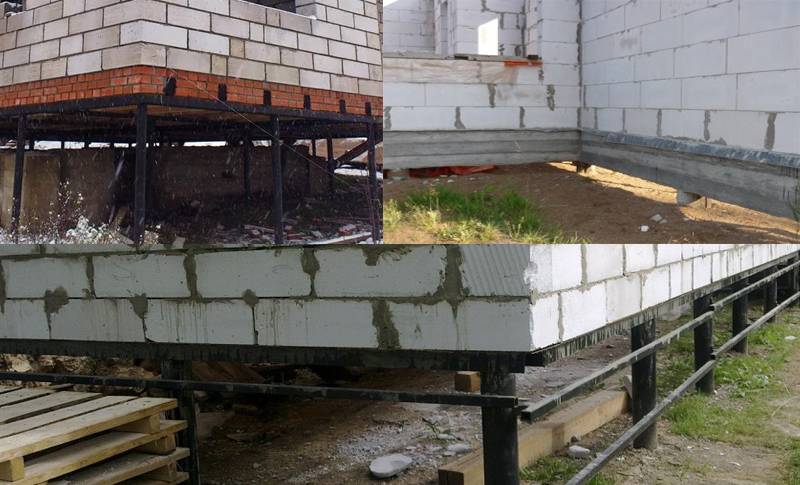

Металлические винтовые сваи

Рассмотрим основные виды свайных фундаментов, на которые устанавливают дома из газобетона. В принципе газобетонное здание можно опирать на фундамент любого типа при грамотном его расчёте. Даже на винтовые сваи, если правильно подобраны их диаметр, длина и количество. Тем более когда дом небольшой и лёгкий.

Винтовые сваи – конструкции с металлическим стволом, в нижней части которого есть заострённый наконечник и режущая винтовая лопасть (одна или две). Сваи завинчивают в грунт вручную или с применением специального оборудования.

Затем в их стволы заливают бетон марки не ниже М300, а на верхние их части устанавливают оголовки, на которые опирают тот или иной ростверк, например, металлический швеллер.

Винтовые сваи – один из самых дешёвых фундаментов, который активно используют для строительства каркасных зданий. Но для дома из газобетона – это сомнительный вариант, по целому ряду причин:

• Срок службы таких свай неясен. Металл, даже хорошей марки и имеющий защитное покрытие, со временем корродирует и разрушается. Через сколько лет это произойдёт – вопрос открытый. Специалисты прогнозируют, что через 25-30. Тут играют роль многие факторы и, прежде всего, степень агрессивности грунта, в котором находятся сваи. Но в любом случае срок службы металлических свай будет значительно меньше, чем газобетонного здания, которое способно простоять более 100 лет без каких-либо повреждений. И на порядок меньше, чем железобетонного фундамента.
• Винтовые сваи дешёвые при условии изделий небольшой длины – до 2,5 м. Если нужны опоры длиннее, то этот фундамент оказывается уже не столь бюджетным. Тем более, что к стоимости свай и работ по их установке нужно прибавлять стоимость ростверка и отделки цокольной части фундамента.

Бетонный свайно-ростверковый фундамент

Долгое время строительные компании активно предлагали заказчикам этот фундамент как лучший вариант по соотношению цены и качества. В основном потому, что он подходит для пучинистых грунтов, и раньше являлся бюджетной альтернативой ленточным фундаментам, заглублённым ниже глубины промерзания грунта.

Однако сегодня повсеместно используют мелкозаглубленные ленточные фундаменты, которые намного дешевле своих заглубленных аналогов и надёжнее свайно-ростверковых фундаментов. Безусловно, при должном проектировании и выполнении свайно-ростверковый может быть надёжным. Но часто он оказывается более проблемным, чем другие железобетонные фундаменты.

Теперь обо всём по порядку. Такой фундамент состоит из двух основных элементов, соединённых в единую конструкцию:

• Железобетонных свай, подошва которых находится ниже глубины промерзания грунта (и опирается на грунт с достаточной несущей способностью)
• Висячего железобетонного ростверка

Чаще всего применяют буронабивные сваи. Эта технология предполагает, что сначала на участке бурят скважины, глубина, диаметр и шаг которых определены расчётом (обычно их диаметр 250-300 мм, шаг – 1,5-2,5 м). Бурят вручную (например, бензобуром или ручным буром) либо с помощью специальной техники. На дно скважины нередко насыпают подушку из песка или щебня толщиной 200 мм для защиты сваи от пучения грунта.

Разновидность подобных свай – с расширением внизу (сваи ТИСЭ). То есть после бурения обычным буром применяют специальный бур, который расширяет дно скважины (как правило, до 600 мм). При заливке бетона на дне создаётся бетонная подушка, которая увеличивает площадь опоры и «якорит» её в грунте, тем самым повышая прочность и надёжность фундамента.

После выполнения скважины в неё вставляют ту или иную несъёмную опалубку, в частности, асбоцементные или стальные трубы. Бывает, что в качестве опалубки используют обычный рубероид или другую рулонную гидроизоляцию, но столь не жёсткая опалубка при заливке бетона может отклониться от вертикали, а у сваи с уклоном будет ниже несущая способность. Впрочем, для хорошо несущих грунтов такой вариант опалубки вполне оправдан.

Внутри опалубки размещают арматурный каркас для повышения прочности конструкции. Затем в отверстие заливают бетон (не менее М300 с добавлением щебня фракции до 25 мм) и уплотняют его глубинным вибратором.

После отверждения бетона формируют ростверк. Его размеры зависят от шага свай, веса здания и пр. Чаще всего высота ростверка составляет 400-500 мм, а его ширину подбирают под толщину газобетонных блоков. Устраивают его так: устанавливают опалубку (доски, влагостойкую фанеру и др.), сооружают арматурный каркас (обычно в два горизонтальных ряда прутков), который соединяют с выпусками арматуры из свай, а затем заливают бетон, обязательно уплотняя его вибратором.

Обратите внимание: ростверк, как правило, располагают на расстоянии не менее 150 мм от уровня земли, чтобы он представлял собой висячую балку. Это приоритетный вариант его устройства. Вместе с тем ростверк может находиться и на уровне земле и даже заглубляться, но при важном условии – если предусматривать противопучинистые мероприятия, то есть устраивать под ним песчаную или гравийную подушку либо теплоизоляционный материал, чтобы компенсировать подвижки грунта при его морозном пучении. На практике всё не так просто, и тут самое время перейти к проблемным моментам свайно-ростверкового фундамента:

1. Бытует мнение, что такой фундамент подходит для любых типов грунтов, что побуждает заказчиков экономить на инженерно-геологических исследованиях. Это чревато тем, что сваи могут попасть на слабонесущий грунт, со всеми вытекающими последствиями.
2. Многие строители считают такой фундамент обычной лентой, просто усиленной свайным полем для повышения запаса прочности. И потому они заглубляют ростверк в грунт по аналогии с лентой. Это грубая ошибка. Основная несущая часть такого фундамента – сваи, именно они передают нагрузку на грунт. Задача ростверка – передать нагрузку на сваи.

Что будет, если всё же опереть ростверк нижней поверхностью на пучинистый грунт, не обеспечив при этом противопучинистые мероприятия? Тогда при пучении грунта возможен один из следующих сценариев или их сочетание:

• Грунт поднимет ростверк вверх, выгнет дугой и оторвёт его от свай, которые останутся «якорем» в грунте.
• При поднятии ростверка одну или несколько свай выдавит из грунта, под их подошву попадёт почва и обратно опоры уже не опустятся.
• При том же самом сценарии одну или несколько свай разорвёт.

Каковы последствия таких ситуаций? Перекос фундамента, неправильное распределение нагрузки от здания, появление трещин в газобетонной кладке, сокращение срока службы фундамента. Поэтому желательно, чтобы между подошвой ростверка и грунтом был зазор не менее 150 мм. Тогда при замерзании и подвижках грунта фундамент и стоящий на нём дом останутся неподвижными.

Таким образом, свайно-ростверковый фундамент довольно дорогой и трудозатратный, но притом чреватый ошибками, которые могут приводить к деформации как самого фундамента, так и здания.

Железобетонные забивные сваи

Железобетонные сваи, которые забиваются в грунт специальными молотами (дизельными, гидравлическими), применяют в строительстве уже давно. В последние годы они стали очень востребованными и в частном домостроении, во многом потому, что стали дешевле и оказались доступными более широкому кругу заказчиков.

Забивная свая представляет собой железобетонный стержень квадратного сечения величиной, как правило, 200х200 мм, который заострён с одного конца, чтобы ему было проще входить в грунт. Свая изготовлена из бетона класса В22,5-В25. Внутри у неё стальная арматура класса «А» диаметром от 10 мм. Подобные сваи отличаются высокой водонепроницаемостью и морозостойкостью (марка F100-500), что гарантирует их долговечность. Стандартная длина свай для «малоэтажки» – 3-5 м. На пучинистых грунтах такие опоры нужно заглублять ниже глубины промерзания.

Сваи монтируют просто и быстро. На участок приезжает сваебойная машина и забивает опоры по предварительно размеченным на пятне застройки точкам. Свайное поле из 35-40 опор делают за одну рабочую смену, то есть действительно очень быстро. Впрочем, не стоит забывать, что монтаж свай – не единственный этап сооружения фундамента. Ведь нужен ещё и ростверк, обычно монолитный железобетонный.

Так что после забивки сваи обрубают по одному уровню для выравнивания и при этом «оголяют» их арматурный каркас: он становится креплением для арматурного каркаса ростверка. Далее сооружают деревянную опалубку для ростверка: поскольку он должен быть висячим, опалубку устанавливают на те или иные подпорки. Затем заливают бетон. После набора им прочности ростверк и сваи превращаются в единое целое и способны равномерно воспринимать и передавать на грунт нагрузку от строения.

Такой фундамент обладает всеми плюсами и минусами свайных фундаментов. Вместе с тем у него есть ряд нюансов, о которых нужно знать:

• Стоимость самих свай и работ по их монтажу – действительно довольно низкая на сегодняшний день. Но за эти деньги вы получаете только «сырое» свайное поле. Нужно прибавить ещё стоимость монолитных работ в довольно большом объёме, а также отделки цоколя. Так что бюджетным такой фундамент назвать нельзя, хотя он дешевле полноценного ленточного и тем более плитного фундамента. То же самое касается и сроков сооружения фундамента: работы не ограничивается тем днём, когда на участке забивают сваи.Напомним, что ростверк – монолитный, а время набора бетоном нормативной прочности – не менее 28 суток.
• Есть ограничения по допустимым расстояниям от места, где сваебойной машиной забивают сваи, до соседних зданий. Ограничения обусловлены тем, что сильная вибрация, возникающая при установке свай, особенно на большую глубину, может разрушить близлежащие постройки. Допустимые расстояния приведены в ВСН 490-87*. Согласно нормативу, минимальное расстояние от погружаемого молотом элемента до жилого здания – 25-30 м в зависимости от типа здания. Далеко не на всех участках можно соблюсти такую дистанцию до соседских домов.

Подытоживая сказанное, отметим: свайные фундаменты действительно оправданы в случае слабых грунтов, участков заболоченных или со сложным рельефом либо сильным уклоном. Во всех остальных случаях лучше выбрать железобетонную «классику» – мелкозаглубленную ленту или плиту.

Полную информацию о строительстве дома из газобетона можно получить на бесплатных вебинарах YTONG

* ВСН 490-87 «Проектирование и устройство свайных фундаментов и шпунтовых ограждений в условиях реконструкции промышленных предприятий и городской застройки»

доставка и монтаж в Москве

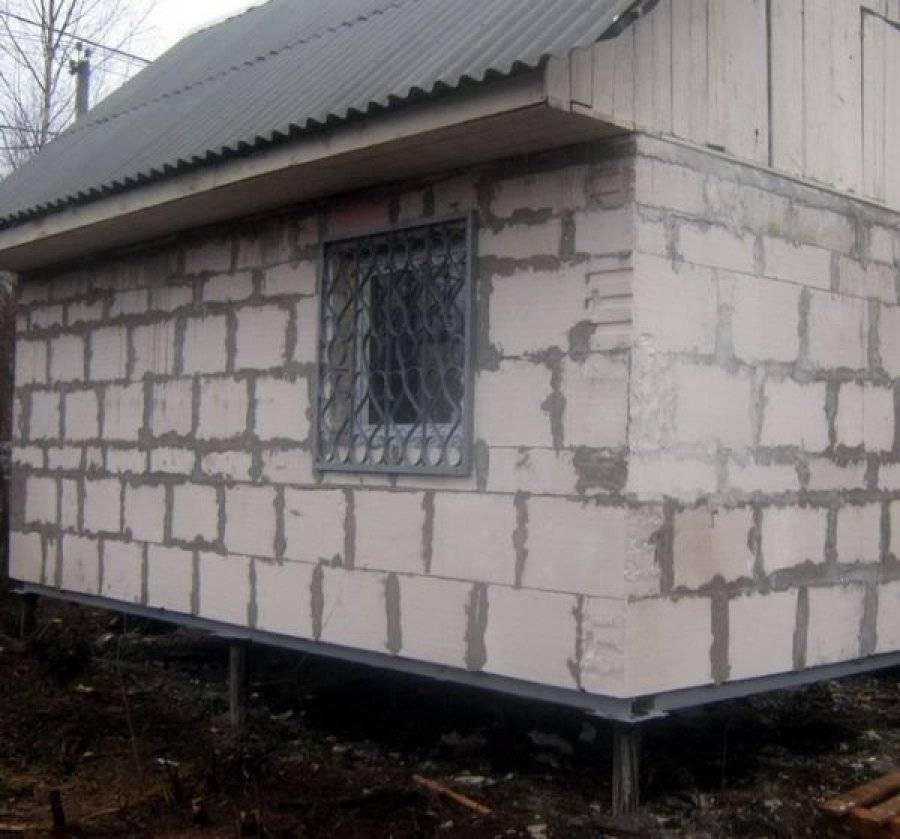

Фундамент для дома из газобетона на винтовых сваях

Дома из газобетона и пеноблока составляют большую часть малоэтажного строительства. Популярность коттеджей, построенных из бетонных блоков, объясняется доступностью, высокой скоростью строительства и отличными теплоизоляционными свойства кладочного материала. Для зданий из легкого пористого бетона не требуется массивное плитное основание. Ленточный фундамент не имеет достаточной устойчивости на просадочных, рыхлых, пучинистых грунтах. Самым простым решением будет установка свайно-ленточного фундамента для дома из газобетона.

В компании «Сваи Сервис» можно купить винтовые сваи под дом из газобетона по ценам производителя. У нас можно заказать монтаж свайного основания — от разработки проекта до установки ростверка. Наши специалисты работают в Москве и Московской области. У нас низкие цены, гарантия на свайные конструкции и монтажные работы.

Цены на свайный фундамент

• Ø 89 мм
• Ø 108 мм
• Ø 133 мм

Преимущества установки фундамента на сваях

Свайный фундамент для дома из газобетона — это конструкция из винтовых опор. Их устанавливают вертикально в почву по всему периметру строения и местах примыкания внутренних стен к несущим. Нижняя часть опор заглубляется ниже точки промерзания почвы как минимум на 20 см. После формирования свайного поля верхние части труб обрезают и заполняют бетоном. На выступающие части монтируют оголовки, затем все опоры объединяют ростверком, бетонной лентой или металлическим профилем.

Свайно-ростверковый фундамент для дома из газобетона — это железобетонная обвязка, уложенная на гидроизоляцию поверх оголовков. Такая конструкция максимально равномерно распределяет нагрузку на опорные точки. Основания ростверкового типа используют для возведения жилых домов на промерзающих неплотных грунтах.

Основание ленточного типа имеет вид бетонных полос, заглубленных в почву и закрепленных на винтовых стержнях. В этом случае бетон непосредственно контактирует с почвой. Такие основания устанавливают на участках с ровным рельефом и нормальным типом грунта. Большим плюсом является возможность устройства подвала или цокольного этажа.

К преимуществам применения винтовых опор относится:

• Устойчивость. Винтовой фундамент для дома из газобетона выдерживает серьезные нагрузки, возникающие в результате сезонных подвижек почвы.
• Эффективность на всех типах почвы. Основание остается прочным и устойчивым на болотистых, глинистых, песчаных грунтах.
• Быстрый монтаж. Чтобы сформировать свайное поле для строительства здания достаточно одного дня.
• Универсальность. Основания этого типа подходят для постройки одноэтажных коттеджей и загородных домов в 2-3 этажа.
• Долговечность. Срок службы опор, изготовленных из легированной стали и покрытых цинком, составляет 120-150 лет.

Этапы возведения свайного фундамента

1. Подготовительные работы

Проводится осмотр участка застройки, лидерное бурение. При необходимости выполняются инженерно-геологические исследования.

2. Монтажные работы

По разработанным чертежам выполняется разметка участка и монтаж свай.

3. Обрезка свай

Опоры обрезают в один уровень, внутрь закладывают цементно-песчаный раствор.

4. Монтаж оголовков

На верхние части фундаментных стержней устанавливают оголовки.

5. Обвязка

Для построек из газоблока и пенобетона оптимальным вариантом будет ленточная обвязка или укладка ростверка.

Предлагаем винтовые сваи с доставкой по Москве и области. Большой выбор типоразмеров фундаментных опор позволяет подобрать сваи для любой нагрузки и всех типов грунта. Принимаем заказы на установку свайно-винтовых фундаментов ростверкового и ленточного типа. Даем длительную гарантию на конструкции и монтаж. Всю, интересующую вас информацию можно уточнить у наших консультантов.

Мы всегда рады вашим вопросам и предложениям!

Воспользуйтесь формой слева, чтобы задать ваш вопрос, оставить отзыв или предложение. Любая обратная связь приветствуется и вы обязательно в скором времени получите ответ от руководства.

Мы всегда рады вашим вопросам и предложениям!

Воспользуйтесь формой слева, чтобы задать ваш вопрос, оставить отзыв или предложение. Любая обратная связь приветствуется и вы обязательно в скором времени получите ответ от руководства.

толщина и глубина, критерии выбора

Газобетон – популярный материал в частном строительстве. Из блоков возводят жилые дома, дачи, гаражи, бани и другие подсобные строения. У газобетона масса достоинств, но есть и недостатки. Чтобы в полной мере раскрыть все возможности материала, следует изучить его свойства и особенности, а главное, правильно подобрать фундамент для дома из газобетона.

Содержание

1. Особенности газобетонных блоков
2. Учет глубины фундамента при выборе
3. Критерии выбора типа фундамента под дом из газобетона
4. Какой фундамент лучше
5. Плитный 90 008
6. Лента
7. Столбчатая
8. Свая

Особенности газобетонных блоков

Газобетонные блоки легкие и хрупкие, поэтому фундамент должен быть прочным, не деформироваться

При выборе фундамента из газобетона следует учитывать множество факторов, основными из которых являются характеристики материала. Они существенно отличаются от свойств кирпича, дерева, железа и модульных панелей.

Газобетонные блоки имеют следующие характеристики:

• Стена представляет собой сборную конструкцию со слабой связью между фрагментами. Малейшая деформация основания негативно сказывается на кладке.
• Материал легкий. Фундамент под газоблок может быть относительно мелкозаглубленным, но с обязательным заглублением ниже уровня промерзания грунта.
• Блоки хрупкие. Они плохо переносят вертикальные и горизонтальные нагрузки. Для придания конструкции прочности между рядами укладывают стальные прутья. Под плитой перекрытия выполнен железобетонный армопояс.
• Края блоков почти идеально ровные. Это позволяет сэкономить на связующем растворе, который наносится слоем толщиной 2-3 мм.

При расчете фундамента под дом из газобетона нужно помнить, что кроме легких блоков при строительстве будут использоваться тяжелые дверные и оконные перемычки из железобетона. Эти детали могут привести к смещению центра тяжести здания и неравномерному распределению давления на основание.

Учет глубины фундамента при выборе

При планировании устройства фундамента под газобетон особое внимание следует уделить глубине его заложения. Основание желательно обустраивать ниже точки промерзания грунта. В этом случае он будет выполнять роль якоря, не давая постройке выталкиваться на поверхность под воздействием расширяющейся от остывания земли.

Однако в регионах с холодным климатом такое инженерное решение может быть неоправданно дорогим, так как грунт может промерзать на глубину 200-250 см. В таких случаях применяется технология глубокого заложения с несъемным тепло- применяется теплоизоляционная опалубка и создание мощной подушки из щебня и песка. Этот слой примет на себя давление земли, что предотвратит деформацию фундамента. Толщина подушки может быть до 100 см. Кроме того, целесообразно сделать утепленную отмостку и использовать для отделки цоколя облицовочный материал с низкой теплопроводностью.

Глубокий и поверхностный методы имеют свои плюсы и минусы. Выбор делается после анализа всех факторов, влияющих на строительство.

Критерии выбора типа фундамента для дома из газобетона

При выборе фундамента большое значение имеет тип грунта и глубина его промерзания.

При выборе типа фундамента для дома из газобетона следует учитывать ряд обстоятельств, изменить которые невозможно или слишком дорого и долго.

Для начала необходимо остановиться на требованиях, предъявляемых к фундаментам:

• жесткость, исключающая линейные деформации;
• устойчивость в грунте независимо от погоды и времени года;
• равномерное распределение веса на грунт, исключающее оседание одной из сторон здания;
• способность компенсировать пучинистые нагрузки грунта;
• Прочность, выражающаяся в сохранении целостности конструкции под давлением.

При составлении проекта необходимо учитывать следующие факторы:

• Конфигурация, размер и высота здания. Каждый этаж создает дополнительное давление на основание, что требует добавления сантиметров к его высоте и ширине. Если в доме есть чердак, это еще 3-4 см бетона.
• Распределение веса конструкций, мебели и бытовой техники внутри здания. Кухонный блок и санузел в двухэтажном коттедже могут создавать давление в несколько раз больше, чем спальная зона на противоположной стороне. Соответственно в этой части фундамент из газобетонных блоков делают более массивным.
• Несущая способность грунта. Этот показатель служит для определения максимальной нагрузки, которую можно передать грунту без просадки и продавливания. Чтобы получить стоимость для своего участка, необходимо взять образцы почвы и узнать ее состав. Затем нужно определить примерную массу полностью загруженного здания и разделить на показатель несущей способности. В результате будет указана площадь, которую должно иметь основание.
• Тяжесть земли. Если в песчаном грунте его всего 1%, то во влажном суглинке – 10%. Чтобы легкий одноэтажный дом не вытолкнул наружу, принимают меры по закреплению основания в незамерзающем слое грунта или подводят к нему дополнительный обогрев.

Сопоставив все данные, остается только выбрать тип фундамента, который будет соответствовать всем условиям строительства.

Какой фундамент лучше

Принимая решение о выборе фундамента для дома из газобетонных блоков, следует учитывать преимущества и недостатки этого материала. Ошибки или экономия могут привести к разрушению фундамента, что может привести к длительному, сложному и очень дорогому капитальному ремонту. В худшем случае здание признается поврежденным и подлежит сносу. Поэтому к оформлению следует подойти с максимальной ответственностью.

Плита

Монолитная плита

Монолитная железобетонная плита – отличное решение для строительства домов в районах с неустойчивым грунтом и высоким уровнем грунтовых вод. В зависимости от условий строительства плита может быть гладкой или с ребрами жесткости, повышающими ее надежность и устойчивость. Большая площадь основания обеспечивает низкое давление на грунт и равномерное распределение.

Монолитная конструкция не помеха для благоустройства дома с сантехникой и электричеством. Коммуникации можно проложить заранее, и только потом заливать бетоном.

Последовательность построения:

1. Маркировка.
2. Выемка из ямы, удаление камней и корней растений, уплотнение дна ямы.
3. Укладка геотекстильного полотна, препятствующего росту травы и кустарников, вымыванию материала из-под плиты.
4. Подушка отсыпная из смеси мелкого гравия и песка. Толщина слоя колеблется в пределах 25-50 см.
5. Размещение изоляции. Для этого можно использовать базальтовую минеральную вату или пенопласт толщиной 10 см.
6. Установка армокаркаса. Крепление объемной решетки к основанию.
7. Прокладка и ремонт бытовых коммуникаций — водопроводных и канализационных труб.
8. Литье бетона и непрерывное литье.

Готовая конструкция должна простоять 28 дней. В этот период его следует регулярно поливать, чтобы предотвратить растрескивание.

Основные преимущества конструкции:

• применимость на всех типах грунта;
• высокая несущая способность;
• устойчивость к деформации;
• верхняя поверхность представляет собой готовый черный пол;
• длительный срок службы.

Недостатки плитного фундамента:

• нет возможности сделать подвал;
• отсутствие доступа к коммуникациям для их осмотра, обслуживания и замены;
• большой расход строительных материалов и, соответственно, значительные затраты;
• небольшое возвышение над землей;
• сложность обустройства на склонах.

В зависимости от типа грунта, размеров и массы конструкции отливается монолитная плита толщиной 30-50 см.

Ленточный

Ленточный фундамент

Этот вариант изготовления фундамента под газобетонные конструкции является наиболее популярным в частном строительстве по ряду причин. На устойчивых грунтах делают мелкозаглубленные конструкции высотой 30-50 см. Цоколь можно сделать из бетона или обложить кирпичом. Другой вариант – возведение заглубленной ленты. Такое решение принимают при строительстве на слабых и пучинистых грунтах. Большие вложения в таких случаях компенсируются получением полноценного подвала.

Последовательность строительства:

1. Разметка, снятие дернового слоя, земляные работы.
2. Рытье траншеи заданной глубины и ширины с учетом места установки опалубки и изоляционного материала.
3. Укладка гидроизоляции на дно котлована — рубероид или несколько слоев плотного полиэтилена.
4. Сброс амортизирующей подушки. Толщина слоя определяется глубиной конструкции и может составлять 30-60 см.
5. Монтаж опалубки. Чтобы не переводить на него дорогой пиломатериал, целесообразно арендовать комплект заводского изготовления.
6. Укладка арматуры. Каркас должен получиться монолитным. Его нужно располагать так, чтобы металл выступал из бетона после его затвердевания.
7. Смачивание стенок опалубки водой или нанесение на них отработки. Перемешивание и заливка раствора.

Продолжить строительство можно через 28 дней.

Преимущества ленточного фундамента:

• простота и относительная быстрота изготовления;
• вполне приемлемая стоимость проекта;
• достаточный уровень прочности, чтобы выдержать даже двухэтажный дом;
• возможность обустройства функционального цокольного этажа.

Недостатки конструкции:

• сложность устройства заглубленных поясов;
• воздействие пучинистого грунта при низком уровне закладки;
• трудности при заселении на склонах.

Для снятия давления на слабый грунт на подошве основания делается пятка — расширение в обе стороны. В холодное время года это расширение выполняет роль якоря, не давая зданию вытолкнуться из земли.

Столбчатый

Столбчатый фундамент

Столбчатый фундамент применяется в строительстве на грунтах с повышенной устойчивостью и плотностью. Конструкция представляет собой ряд опор, на которые уложен ростверк, лаги или монолитная плита перекрытия. Материал изготовления – полнотелый глиняный кирпич или железобетонные блоки.

Порядок установки столбчатого основания:

1. Маркировка. Снятие верхнего слоя почвы. Выдержка котлованов в местах установки опор.
2. Укладка гидроизоляционного материала на дно приямков. Это предотвратит смыв столбов грунтовыми водами.
3. Засыпка отверстий мелким гравием и песком. Смачивание, уплотнение и выравнивание материала.
4. Установка опор. Кирпичная кладка выполняется на цементном растворе с последующей отделкой стен грунтовкой и фасадной штукатуркой. Бетонные блоки устанавливаются в пазы или скрепляются клеем.
5. Выравнивание опор цементным раствором. Для этого потребуется лазерный уровень.
6. Нанесение гидроизоляционного слоя на верхнюю часть столбов после полного затвердевания цемента.

Технология столбчатого фундамента имеет следующие преимущества:

• простота процедуры;
• скорость исполнения;
• мелкие финансовые затраты;
• возможность установки на склоне.

Недостатки конструкции:

• невозможность обустройства подвала;
• ограничения по рыхлости почвы;
• опасность скольжения и перекоса;
• недостаточная прочность кирпичной кладки;
• невозможность использования под гараж и другие строения с пандусами.

Столбчатые основания можно делать на твердом грунте, с ограничениями по весу строения. Такое решение хорошо подойдет для легкого загородного дома, бытовки, сарая или садовой беседки.

Свайный

Фундамент на сваях

Строители редко обращаются к этому варианту основания для газобетонных конструкций, когда нет другого выхода: строительство зданий на склонах, заболоченной местности и на пучинистых грунтах. Если здание находится рядом с водоемом, сваи поднимают его на высоту, обеспечивающую защиту от паводковых вод.

В строительстве применяются следующие типы свай:

• Винтовые. Они представляют собой металлическую трубку с лопастями на головке. После вкручивания в землю в изделие заливается бетон.
• Вождение. Представляет собой монолитную железобетонную конструкцию квадратного сечения с заостренным концом. Забивается в землю пневматическим или дизельным молотом.
• Буроинъекция. Они представляют собой полую трубу, которая вставляется в предварительно пробуренную скважину. После погружения его заливают бетонным раствором.

Последовательность монтажа свайного фундамента:

1. Составление схемы. Оптимальным расстоянием между опорами считается 200 см. Такой интервал исключит провисание плиты или ростверка.
2. Маркировка. Проверка точности измерений по горизонтали и диагонали.
3. Установка свай в грунт. Здесь применяется один из методов, применимых к каждому типу свай.
4. Выравнивание головок. Это делается болгаркой при выравнивании бетона и бензорезом для укорачивания стальных труб.
5. Заливка бетона при использовании полых свай. Для удаления пузырьков воздуха используется глубинный вибратор.
6. Изготовление ростверка. Эта конструкция соединяет все сваи в одну конструкцию, благодаря чему фундамент приобретает дополнительную устойчивость. Ростверк делают из стальных балок или железобетона.

Преимущества свайного фундамента:

• погружение на большую глубину, превышающую точку замерзания;
• возможность установки на любой грунт;
• применимость для строительства на склонах и на дне водоемов.

К недостаткам можно отнести высокую стоимость изделий и необходимость привлечения тяжелой техники для их монтажа.

толщина для дома из газобетона, минимальное значение

Устройство монолитных несущих систем широко распространено в частном и промышленном строительстве. Такой выбор является оптимальным, а иногда и единственным, когда строительство зданий приходится вести на неустойчивых, рыхлых и сильно влажных грунтах, когда закладка глубокого пояса или свайного поля невозможна. Железобетонная плита фундамента для дома из газобетона – отличное решение в таких ситуациях. Конструкция отличается высокой прочностью, надежностью и долговечностью. 9

Что влияет на расчет толщины монолитной фундаментной плиты

Описание плиты монолитной и технические характеристики

Чем тяжелее стеновые материалы, тем толще должна быть монолитная плита фундамента.

Монолитное основание представляет собой железобетонную плиту, форма которой соответствует конфигурации наружных стен дома.

Если посмотреть на это сооружение схематично, то его внутреннее устройство в разрезе выглядит так:

1. Яма. Оснащается во всех случаях, независимо от глубины системы поддержки. Предназначен для размещения всех его элементов.
2. Дренажный лист. Его укладывают на дно приямка для предотвращения размывания подстилки подушки.
3. Подушка. Производится из песка и щебня. Толщина колеблется в пределах 30-50 см, в зависимости от типа почвы и количества знаний.
4. Изоляционный слой. Как правило, производится комбинация рубероида и пенопластовых плит. Защищает бетон от холода, влаги и активных химических соединений в грунте.
5. Стальная рама. Служит для восприятия нагрузок на растяжение, сжатие, скручивание и изгиб. Предотвращает появление трещин, обеспечивает равномерное распределение веса здания по всей площади и передачу его на грунт.
6. Бетон. Для заливки изготавливают смесь марки М300 и выше. Толщина бетонной плиты рассчитывается в каждом случае отдельно с учетом условий, сопутствующих выполняемой задаче. Минимальная толщина бетонной плиты 20 см для газобетонных зданий и 30 см для кирпичных.

Плавучее основание желательно заглубить на толщину подушки, плюс 3-5 см на плиту. Заглублять фундамент больше не стоит, так как он может быть затоплен талыми и ливневыми водами, что крайне нежелательно для стен.

По форме нижней плоскости основания плит ровные и с ребрами жесткости. Последние используются при возведении этажных конструкций и на слабых грунтах.

Когда высоты первого уровня недостаточно для создания слоя теплоизоляции, делают цокольный этаж. Целесообразно возводить ее не менее 150 см, чтобы иметь возможность оборудовать в пространстве между плитами технический этаж для размещения коммуникаций, приборов отопления, водоснабжения и фильтрации.

Что влияет на расчет толщины монолитной фундаментной плиты

Монолитный фундамент возводится на неустойчивых пучинистых глинистых грунтах

Толщина фундаментной плиты для двухэтажного дома из газобетонных блоков рассчитывается путем сравнения следующих данные:

• Масса конструкции. В его состав входят материалы стен, потолков, окон, дверей, мебели и бытовой техники.
• Тип почвы. Определяют его плотность, степень пучения, содержание щелочи и кислот. Глубина промерзания не учитывается.
• Влажность почвы и глубина грунтовых вод. Определяет вероятность просадки и деформации грунта, эрозии основания фундамента.
• Средние и максимальные зимние температуры, необходимость утепления и его тип.
• Несущая способность грунта. Определяется в тоннах на единицу площади. Если эти показатели низкие, монолитная железобетонная плита может быть больше стен здания.

После сравнения всех данных производится расчет площади и толщины перекрытия.

Минимальная толщина

Размеры монолитной плиты для фундамента

Пенобетон относится к классу легких пористых стеновых материалов, однако готовая конструкция создает ощутимую нагрузку на несущую систему. К весу блоков добавляются перекрытия, массивные окна и двери, достаточно тяжелая кровельная система.

С противоположной стороны на опорную систему действуют нагрузки от пучения, набухания и усадки при изменении влажности грунта. Это создает эффект плавающей плиты, когда она поднимается и опускается синхронно с деформирующимся грунтом.

На основании анализа таких факторов получается, что основным критерием для расчета параметров основания является сила скручивания и изгиба. Чтобы эффективно противостоять этому, монолитная плита фундамента для дома из газобетона должна иметь толщину не менее 20 см при условии возведения одного этажа, и 5 см дополнительно на каждый новый этаж или чердак. Тонкая плита просто треснет из-за разницы нагрузок по площади, а более тяжелое основание повлечет за собой лишние затраты.

Необходимость расчета

Пенобетон дает трещины, если фундаментная плита тонкая и проседает

При планировании строительства дома из газоблоков следует учитывать особенности этого материала. Обладает малым удельным весом, высокими теплоизоляционными свойствами и ровными краями, что способствует получению ровной и аккуратной кладки. Однако блоки очень хрупкие. Если железобетонная плита прогнется, то пенобетонная стена треснет. Кроме того, нужно помнить, что материал гигроскопичен и нуждается во внешней отделке.

Вышеперечисленные факторы определяют требования к фундаменту под пенобетонный дом:

• Достаточно прочный, чтобы выдерживать вертикальное давление конструкций дома.
• Устойчивость к изгибающим и скручивающим нагрузкам от неустойчивого грунта.
• Низкая теплопроводность, если не планируется строительство цокольного этажа. Применение дренажной, тепло- и гидроизоляции.
• Долгий срок службы. Пенобетонные дома рассчитаны на 60-75 лет, система опор должна ему соответствовать.
• Стабильность в космосе. Для этого плиту немного углубляют, а для дополнительной устойчивости оснащают ребрами жесткости.
• Достаточная площадь. На особо неустойчивых грунтах края плиты целесообразно выдвигать на 100-120 см за наружные стены. Это помогает снизить давление на почву и исключить риск проседания грунта. Кроме того, выступающая часть фундамента будет выполнять роль отмостки. Эта полоса бетона придает зданию законченный вид, защищает от грязи и воды, может использоваться как пешеходная дорожка и стоянка для малой колесной техники.

При проектировании плитного основания не полагайтесь на минимальную прочность. Необходимо предусмотреть запас в 5 см, который может потребоваться при надстройке здания дополнительными уровнями в дальнейшем.

Примеры расчета

Для пенобетона толщина плиты минимальна. Прочность достигается арматурой

Так как газобетон даже с отделкой легкий, для такого дома в один этаж необходима несущая система минимально допустимой толщины. Для достижения требуемой прочности следует использовать арматуру 16 мм и бетон марки М300.

Расчеты основаны на следующих данных:

1. Максимальное расстояние между рядами горизонтальных перекладин 100 мм.
2. Слой бетона между арматурой и краями плиты 50 мм (× 2 = 100).
3. Резерв 5 см.

Итого получается, что для одноэтажного особняка из газоблоков необходима опорная плита толщиной 250 мм. Осталось составить чертеж и на его основе произвести расчеты. В среднем на заливку 1 м² плиты требуется 0,25 м³ бетона и 25 погонных метров арматуры.

Свайный фундамент под дом из газобетона: Свайный фундамент для дома из газобетона
