Толщина плиты фундамента под газобетонный дом: расчет толщины бетона для дома из газобетона

Содержание

расчет толщины бетона для дома из газобетона

Эскиз с указанием толщины плитного фундамента

Монолитные плитные фундаменты можно встретить не только в частном, но и хозяйственном строительстве. Монолитные плиты способны выдерживать большие нагрузки, масса построенного здания равномерно распределяется между плитой и грунтом, поэтому фактор проседания в таких основаниях отсутствует.

Они могут быть различной конструкции, глубины установки и типа, но в целом, состоят из бетона и арматурного пояса. Дополнительно используется песчано-гравийная подушка и гидроизоляция, но это уже сопутствующие материалы и на толщину, собственно, плиты они не влияют. Часто используются как основание для газобетонных и кирпичных зданий.

Какие параметры влияют на расчет плиты

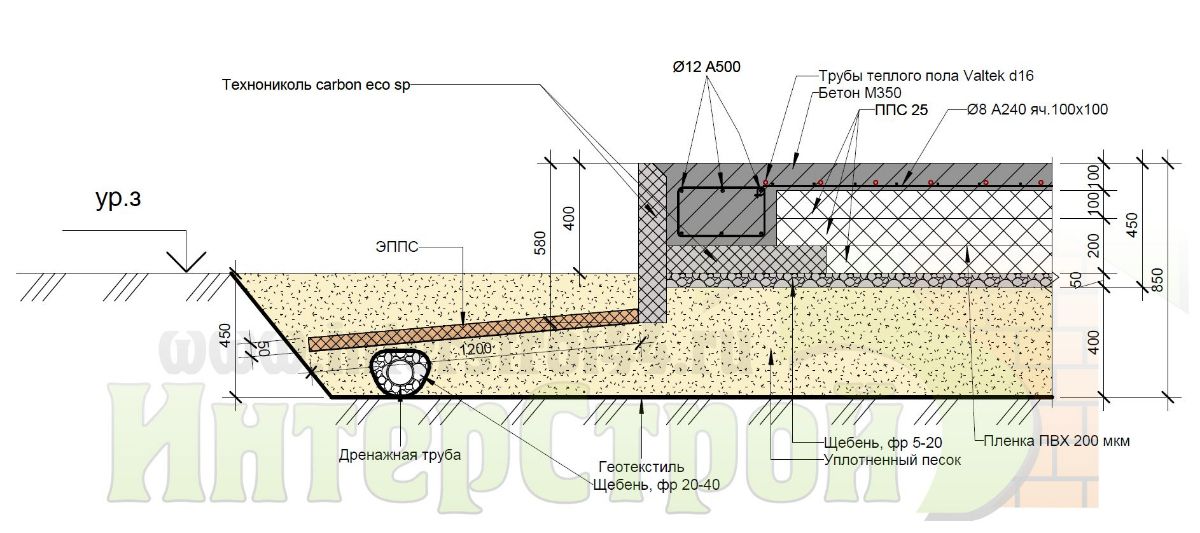

Схема с указанием толщины всех слоев плитного фундамента

Любой расчет плиты для монолитного фундамента нужно начинать непосредственно с подготовки эскизного проекта будущего дома. Также изначально учитывается еще ряд ключевых параметров, без которых правильно посчитать толщину основания не получится:

  • материал будущего здания, это может быть дерево, кирпич или газобетон;
  • расстояние между арматурными слоями. Это расчетный параметр, зависит от глубины залегания грунтовых вод, структуры почвы и способа выполнения плиты;
  • расчетная толщина бетона. Нужно помнить, что бетон должен полностью закрыть арматуру на всех плоскостях без исключения, желательно давать резервную толщину по опалубке не менее 5−7 см;
  • толщина, тип и размеры арматурной сетки.

Как правило, для мягких и легких строительных материалов, типа газобетона, достаточно только просуммировать все эти показатели и тогда получится толщина плиты. Оптимальной считается толщина плиты в 20− 30 см, но конечный результат также определяется составом почвы и равномерностью залегания всех грунтовых пород. Иногда к таким показателям также добавляется параметр послойного суммирования, если грунты неоднородные.

Кроме габаритов самого плитного основания, существует также толщина дренажного слоя, песчаной подушки и гидроизоляционного слоя. Также нужно помнить, что для обустройства такого фундамента нужно снять верхний плодородный слой почвы и вырыть котлован на глубину не менее 0,5 м.

Такая глубина залегания дна котлована определяется необходимостью укладывать щебень толщиной 0,2 м и песок на толщину 0,3 м.

В результате получается, что расчетная толщина плитного фундамента составляет суммарно приблизительно 0,6 м. Но и такая величина не считается стандартной, ведь также существует фактор проседания почвы за счет массы здания, есть свои характеристики грунта и высота расположения грунтового горизонта. Также стоит учитывать массу бетона, которая также будет влиять на толщину конструкции в целом.

Например, фундамент для кирпичного дома должен на 5 см быть толще, чем для газобетона. Также учитывается наличие дополнительных этажей, так как каждый добавляет свою нагрузку на основание, и оно будет равномерно возрастать в толщине.

Итак, чем выше и больше здание, тем толще фундаментная плита, а если дом сделан из газобетона, тогда плита будет еще толще. Стандартный двухэтажный дом из газобетона будет устроен на плите толщиной от 35 см, иногда даже и больше, если дом имеет сложную структуру и разветвленную систему несущих стен и перегородок.

Для чего нужно рассчитывать толщину плитного фундамента

Толщина готового плитного основания под здание

Все расчеты плитных оснований всегда делаются в строгом соответствии с нормами ГОСТ и СНиП. Если будет точно рассчитано, какая конструкция для данного здания будет оптимальной, то можно точно рассчитать необходимое количество бетона для его возведения и фундамент получится очень прочный, как и будущий дом.


Перед началом расчетов нужно дополнительно получить следующие данные:

  1. Общий периметр фундамента (соответствует размерам дома, может быть немного больше за счет дополнительной отмостки или внешнего гидроизоляционного слоя).
  2. Суммарную площадь плиты с учетом всех защитных слоев и гидроизоляций.
  3. Площадь поверхностей, которые прямо контактируют с грунтом.
  4. Количество строительных материалов
  5. Расчетные нагрузки на почву за счет подошвы.

А также необходимы данные о конструкции арматурного пояса, периодичности ячеек и общего веса арматуры.

Расчет песчано-щебеневой подушки

Схематическое отображение плитного фундамента с указанием толщины песчано-щебневой подушки

Толщина подушки часто меняется в зависимости от состояния грунта и типа здания, а также из чего дом сделан. Толщина зависит от множества показателей, ведь для деревянных зданий достаточно подушки толщиной в 15 см, а вот для массивных домов из газобетона – уже не менее полуметра. Но, как правило, толщина подушки рассчитывается для каждого дома индивидуально, тут учитываются следующие факторы:

  • состояние и структура грунта;
  • степень промерзания почвы;
  • пучение почв и сезонные подвижки;
  • влажность почвы и высота залегания грунтовых горизонтов;
  • материал дома и суммарная масса здания;
  • размеры плиты.

Щебень в подушке нужен для компенсации пучинистости грунта, поэтому невысокую плотность почвы щебень компенсирует каменистостью. Также это отличный дренажный материал, особенно на глинистых грунтах с высоким содержанием влаги. Песок обеспечивает равномерное распределение массы здания по всей площади подошвы.

Пример расчета основных параметров плиты фундамента

Эскиз оптимальной толщины плиты фундамента

Чтобы правильно разобраться в расчете параметров плитного фундамента, а также четко рассчитать необходимое количество бетона, стоит использовать следующий пример:

  1. Принимается типичное здание из газобетона площадью 100 м² (10х10) и под него подбирается плитный фундамент на скальных породах толщиной 0,25 м мелкозаглубленного типа.
  2. Объем плиты в таких случаях составляет 25 м³. Это суммарное количество бетона, необходимое для заливки такой конструкции. Тут объем арматурной сетки принимается за ноль, чтобы не усложнять расчеты. На практике такие расчеты также проводятся, но уже для больших сооружений.
  3. Установка ребер жесткости, которые используются для повышения надежности конструкции. Шаг ребер жесткости составляет 3 м, при этом создаются квадраты.
  4. Длина ребер жесткости будет соответствовать длине фундамента, а высота – это толщина плиты.

Итак, для заливки плитного фундамента площадью 100 м² нужно использовать 25 м³ бетона. Также сюда пойдет некоторое количество арматуры, гидроизоляции и песка со щебнем для подушки. В целом хочется отметить, что любому застройщику посчитать толщину плиты можно самостоятельно, достаточно иметь минимальные математические знания.

Зато, если сразу сделать расчет фундаментной плиты, то можно в общем контролировать расходы строительных материалов, и следить за недобросовестными строителями, а также четко определиться с размерами дома из газобетона или кирпича. Необходимое количество материалов Вы так же можете посчитать на нашем онлайн калькуляторе.

Плитный фундамент под газобетонный дом

Перед тем, как начать процесс проектирования будущего дома, необходимо оценить такие величины, как несущая способность грунта на участке, степень его пучинистости, уровень залегания грунтовых вод и т. п. В результате может получиться так, что выявленные параметры особо не порадуют — например, грунт является просадочным, верховодка находится очень близко к поверхности, и обнаружены еще какие-нибудь неприятные сюрпризы, что делает устройство классического ленточного основания чрезвычайно трудоемким, или вообще невозможным. В этом случае, хорошим фундаментом для будущей постройки станет сплошная плита. При возведении домов, с использованием, в качестве материала для стен, газобетона, такой вид основы является одним из наиболее рекомендуемых на сложных грунтах.

Понятие плитного фундамента

Этот вид основания представляет собой, как уже и было сказано выше, сплошную плиту, внешний контур которой повторяет периметр будущей постройки и характеризуется наиболее низким давлением на грунт, поскольку она распределяется на всю его поверхность.

Виды плитных оснований

Строго говоря, плитный фундамент — это название неконкретного основания, а группы, в которую входят, заглубленный и незаглубленный типы. Существует также такая разновидность, как плитное основание с ребрами жесткости — используется на слабых грунтах для тяжелых домов, этажностью более трех. Еще выделяют, сборный плитный фундамент – он состоит из отдельных плит, но такое основание является слабым, и применяется только для очень небольших построек. Нам более интересен незаглубленный тип плитного фундамента, его еще называют «плавающим».

«Плавающая» плита

Откуда взялось такое название? Как мы уже установили, сплошное плитное основание используется на очень ненадежных и сложных грунтах, которые подвержены таким неприятным явлениям, как просадка, сильные морозные пучения и т.

п. Они, в свою очередь, создают определенные нагрузки и на фундамент. В этом случае, получается, что основание, воспринимая все эти усилия, приподнимается, либо опускается, в зависимости от их направления, при этом не деформируясь. Получается, что фундаментная плита, вместе с построенным на ней домом из газобетона, как бы «плавает» на поверхности грунта.

Важно! Пусть понятие «плавающий» не вводит вас в заблуждение. На самом деле основание может приподниматься или опускаться всего на несколько миллиметров.

Основные требования, предъявляемые к фундаментной плите

Как уже и было сказано ранее, такое тип фундаментов идеально подходит для строительства домов из газобетона. Он относится к классу ячеистых бетонов, и обладает, наряду с хорошей паропроницаемостью, и низкой теплопроводностью, еще и таким основным параметром, как легкость. Но вот прочность его, в сравнении с другими (бетон, кирпич) материалами достатчно низка. И, как и все каменные материалы, он деформируется с образованием трещин.

Соответственно, нагрузка от дома из газобетона на фундамент достаточно невысока, что с одной стороны дает возможность использовать различные типы оснований. Но с другой стороны, такая основа должна быть надежной, и не допускать деформаций конструкции.

Итак, основные требования, предъявляемые к фундаментной плите — это ее хорошая несущая способность, возможность успешно противостоять разнонаправленным изгибающим нагрузкам, как со стороны будущей постройки, так и от воздействия сил, возникающих непосредственно в грунте. В отличие от того же ленточного основания, расчет фундаментной плиты — дело довольно сложное, поэтому лучше обратиться в проектную организацию, но все же можно выполнить эту работу и самостоятельно.

Виды расчетов, используемых при проектировании плитного основания.

При проектировании фундаментной плиты, для дома из газобетона, необходимо сделать следующее:

  • определить толщину основания – важная величина. Ей будет уделено особое внимание в данной статье;
  • найти массу будущего дома, учитывая постоянные и переменные нагрузки — в дальнейшем понадобится при прочностных расчетах;
  • вычислить периметр фундамента необходимо для расчета количества утеплителя;
  • определить площадь поверхности, в том числе и боковой;
  • рассчитать требуемое количество бетона, и его массу. Находится первая величина путем умножения площади подошвы основания на толщину. Вторая – полученный объем умножается на плотность смеси;
  • рассчитать массу основания;
  • найти величину давления плиты на грунт — иначе это называется расчет несущей способности;
  • произвести расчеты общей длины арматуры.

Порядок определения толщины плитного фундамента

Толщина плитного фундамента, определяется на основе статистических данных, исходя из рассчитанной ранее массы постройки. В зависимости от веса дома (в свою очередь, эта величина является производной от материала стен, вида перекрытий, снеговой, и других переменных нагрузок), подбирается этот параметр. Например, для деревянного дома вполне достаточно будет изготовить плиту толщиной 15-20 см, если же мы строим из газобетона, то здесь уже будут величины порядка 20-25 см. Больше делать не стоит — будет значительный перерасход материала, при невысоком увеличении прочности. В случае, когда необходимо построить массивное здание, например, из полнотелого кирпича, то нужно рассматривать иные варианты плитного основания, например, с ребрами жесткости.

Расчет основания на прочность

Данный расчет необходимо выполнить, чтобы определиться с конкретной маркой бетона. Делается он достаточно просто: берется вес дома, который мы уже рассчитали ранее, и делится на площадь непосредственной опоры стен на фундаментную плиту. Чтобы определить эту величину, необходимо рассчитать периметр застройки, и умножить его на толщину стен, естественно с поправками в меньшую сторону. После того, как масса дома поделена на площадь опоры, полученная цифра сравнивается с табличным значением прочности бетона на сжатие, после чего и производится выбор конкретной марки. Разумеется, показатель прочности бетона должен быть выше расчетной нагрузки.

Определение несущей способности.

При этом виде расчетов, мы используем совместно вес дома и фундаментной плиты, которая в свою очередь складывается из массы бетона и арматуры. Сам расчет прост — полученная масса делиться на всю площадь плитного основания. Полученную величину нужно сравнить с табличными характеристиками несущей способности конкретного грунта — того, что на вашем участке. Если величина нагрузки получается выше, то нужно будет, либо производить земельные работы по повышению несущих способностей почвы, либо пересматривать проект и уменьшать вес всего дома.

Важно! При всех расчетах вводите поправочный коэффициент, не менее 10%. Величины, стоящие в числителе дроби, увеличьте на этот размер, те, что в знаменателе соответственно уменьшите.

Возведение плитного фундамента: порядок и важные моменты.

Раскроем некоторые основные моменты, с которыми вам придется столкнуться, при расчете и возведении такого типа основания. Сразу отметим, что фундаментная плита, при ее грамотном изготовлении, может прослужить до ста пятидесяти лет – согласитесь, достаточно серьезный срок. Но чтобы ее правильно сделать, должен быть проведен точный расчет. Например – вы планируете построить большой дом из газобетона, или сооружение нестандартной формы. Тогда вам не обойтись без деформационных швов – в этом случае будет не один, а несколько плитных оснований. И стены из газобетона должны будут иметь аналогичные конструктивные элементы.

Важно! При проектировании такого типа фундамента нужно учесть, что плита должна быть немного больше, чем габариты будущей постройки, что необходимо для правильного распределения нагрузок.

Основа надежности плитного фундамента — правильное армирование. Необходимо использовать стандартные арматурные прутки диаметром не менее 12 мм, которые связываются в решетку, с размером ячейки, не более 20 сантиметров. В этом случае экономия неуместна, поскольку именно этот металлический каркас и работает на растяжение, и не позволяет появиться трещинам в плите. Про арматурную решетку стоит еще добавить, что она должна располагаться, как показывает расчет, не ближе (но и не дальше), чем в пяти сантиметрах от поверхностей будущей плиты, что необходимо для наилучшей совместной работы стали и бетона, и противостояния изгибающим напряжениям.

Подготовка основания. Хочется сразу отметить, что объем земляных работ, при строительстве такого фундамента, может быть значительным, несмотря на то, что плита, по сути дела, изготавливается на поверхности. Первоначально снимается верхний слой земли, вместе со всей растительностью — процессы гниения и разложения органики под будущим основанием нежелательны. Затем делается опалубка, после чего формируется специальная «подушка», на которую и будет опираться плита. Делается она из гравия среднего и мелкого размера — первый слой, который затем засыпается песком. Гравий необходим в качестве дренажа, песок, в некоторой степени сглаживает воздействие от сил морозного пучения. Для справки, общая толщина такой подсыпки может доходить до полуметра.

После отсыпки подушки необходимо озаботиться гидроизоляцией фундамента. Сделать это необходимо, поскольку стены из газобетона очень хорошо впитывают воду, в том числе и из основания. А это, как вы сами понимаете, не нужно. В качестве гидроизоляции хорошо подойдут различные пленочные материалы, главные факторы здесь – хорошее сопротивление подпору воды из почвы, и его долговечность.

Далее, нужно решить вопросы, связанные с утеплением. Для этой цели рекомендованы плиты из экструдированного пенополистирола — их необходимо уложить непосредственно внутрь опалубки по периметру. Можно вернуться к этому вопросу и после заливки фундамента.

Монтаж арматуры и заливка бетона

Важно! До заполнения опалубки бетоном необходимо подвести все коммуникации к будущему дому. Потом это будет сделать гораздо сложнее.

При заливке самой плиты, нужно постараться организовать весь процесс так, чтобы не было длительных перерывов в подаче раствора, иначе в основании могут появиться слабые места. Не забываем, что для получения качественного результата, бетон требует вибрации или штыкования — для удаления из смеси пузырьков воздуха и увеличения однородности массы. Кроме того, в период созревания, необходимо защищать его от быстрого пересыхания, излишнего переувлажнения и морозов. Только в этом случае основание будет надежным, и ваш дом из газобетонных блоков прослужит долго.

толщина для дома из газобетона, минимальная величина

Содержание статьи:

Обустройство монолитных опорных систем широко распространено в частном и промышленном строительстве. Такой выбор является оптимальным, а иногда и единственным, когда возведение зданий приходится осуществлять на неустойчивых, рыхлых и сильноувлажненных почвах, когда закладка глубокой ленты или свайного поля не представляется возможной. Железобетонная фундаментная плита под дом из газобетона является отличным решением в подобных ситуациях. Сооружение характеризуется высокой прочностью, надежностью и долговечностью.

Описание монолитной плиты и технические характеристики

Чем тяжелее материалы стен, тем толще должна быть монолитная плита для фундамента

Монолитное основание представляет собой железобетонную плиту, форма которой соответствует конфигурации внешних стен дома.

Если смотреть на это сооружение схематически, его внутреннее устройство в разрезе выглядит следующим образом:

  1. Котлован. Оборудуется во всех случаях, независимо от глубины заложения опорной системы. Предназначен для размещения всех ее элементов.
  2. Дренажное полотно. Укладывается на дно ямы для предотвращения размывания амортизационной подсыпки.
  3. Подушка. Изготавливается из песка и щебня. Толщина варьируется в пределах 30-50 см в зависимости от типа грунта и массы знания.
  4. Изоляционный слой. Как правило, делается сочетание рубероида и пенопластовых плит. Защищает бетон от холода, влаги и находящихся в земле активных химических соединений.
  5. Стальной каркас. Служит для принятия нагрузок на растяжение, сжатие, скручивание и изгиб. Предотвращает появление трещин, обеспечивает равномерное распределение веса здания по всей площади и передачу его на грунт.
  6. Бетон. Для заливки делается смесь марки М300 и выше. Толщина бетонной плиты рассчитывается в каждом случае отдельно с учетом сопутствующих выполняемой задаче условий. Минимальная толщина бетонной плиты — 20 см для строения из газобетона и 30 см из кирпича.

Плавающее основание целесообразно заглублять на толщину подушки, плюс 3-5 см для плиты. Больше утапливать фундамент не стоит, так как его может затопить талыми и ливневыми водами, что крайне нежелательно для стен.

По форме нижней плоскости плитные основания бывают ровными и с ребрами жесткости. Последние применяются при возведении этажных сооружений и на слабом грунте.

Когда высоты первого уровня недостаточно для создания слоя теплоизоляции, делают цоколь. Целесообразно строить его не ниже 150 см, чтобы иметь возможность обустроить в пространстве между плитами технический этаж для размещения коммуникаций, приборов отопления, водоснабжения и фильтрации.

Что влияет на расчет толщины монолитной плиты фундамента

Монолитный фундамент возводится на нестабильных пучинистых глинистых почвах

Толщина фундаментной плиты для двухэтажного дома из газобетонных блоков рассчитывается путем сопоставления следующих данных:

  • Масса строения. Слагается из материала стен, перекрытий, окон, дверей, мебели и бытовой техники.
  • Тип грунта. Определяется его плотность, степень пучинистости, уровни содержания щелочи и кислот. Глубина промерзания не учитывается.
  • Влажность почвы и глубина залегания подземных вод. Определяет вероятность проседания и деформации грунта, подмывания основания фундамента.
  • Средняя и максимальная зимняя температура, необходимость использования утеплителя и его тип.
  • Несущая способность грунта. Определяется в тоннах на единицу площади. Если эти показатели низкие, монолитная железобетонная плита может иметь большие размеры, чем стены здания.

После сопоставления всех данных делается расчет площади и толщины перекрытия.

Минимальная толщина

Размеры монолитной плиты для фундамента

Пенобетон относится к классу легких пористых стеновых материалов, однако готовая конструкция создает ощутимую нагрузку на опорную систему. К весу блоков добавляются перекрытия, массивные окна и двери, довольно тяжелая кровельная система.

С противоположной стороны на опорную систему воздействуют нагрузки от пучинистого, разбухающего и ссыхающегося при изменении влажности грунта. Из-за этого возникает эффект плавающей плиты, когда она приподнимается и опускается синхронно с деформирующимся грунтом.

Исходя из анализа таких факторов получается, что основным критерием расчета параметров основания является сила скручивания и изгибания. Чтобы этому эффективно противостоять, монолитная плита фундамента для дома из газобетона должна иметь толщину не менее 20 см при условии возведения одного этажа, и по 5 см дополнительно на каждый новый этаж или мансарду. Тонкая плита просто треснет из-за разницы в нагрузках по площади, а более тяжелое основание повлечет неоправданные расходы.

Необходимость расчета

Пенобетон трескается, если плита-основание тонкая и прогибается

При планировании строительства дома из газоблоков следует учитывать особенности этого материала. Он отличается низким удельным весом, высокими теплоизоляционными качествами и ровными гранями, что способствует получению ровной и аккуратной кладки. Вместе с тем блоки очень хрупкие. Если железобетонная плита изгибается, то пенобетонная стена трескается. Кроме этого нужно помнить, что материал гигроскопичный и нуждается во внешней отделке.

Вышеперечисленные факторы определяют требования к основанию для пенобетонного дома:

  • Достаточная прочность, чтобы противостоять вертикальному давлению конструкций дома.
  • Устойчивость к нагрузкам на изгиб и скручивание, которые исходят со стороны нестабильного грунта.
  • Низкая теплопроводность, если не планируется строительство цокольного уровня. Использование дренажа, тепло- и гидроизоляции.
  • Длительный срок службы. Дома из пенобетона рассчитаны на 60-75 лет, опорная система должна ему соответствовать.
  • Устойчивость в пространстве. Для этого плита слегка заглубляется, а для дополнительной стабильности оборудуется ребрами жесткости.
  • Достаточная площадь. На особо нестабильных грунтах целесообразно вынести края плиты на 100-120 см за внешние стены. Это способствует снижению давления на почву и устранению риска проседания. Кроме этого, выступающая часть фундамента будет выполнять роль отмостки. Данная полоса бетона придает зданию законченный вид, защищает его от грязи и воды, может использоваться, как пешеходная дорожка и стоянка для мелкого колесного транспорта.

Проектируя опорную конструкцию плитного типа, не следует основываться на минимальных нормах прочности. Следует предусмотреть запас 5 см, который может потребоваться при наращивании здания дополнительными уровнями в перспективе.

Примеры расчета

Под пенобетон толщина плиты минимальная. Прочность достигается армированием

Поскольку газобетон даже вместе с отделкой имеет небольшой вес, для такого дома в один этаж нужна несущая система минимально допустимой толщины. Чтобы достичь нужной прочности, следует использовать арматуру 16 мм и бетон марки М300.

В основу вычислений берутся следующие данные:

  1. Максимальное расстояние между рядами горизонтальных прутков 100 мм.
  2. Слой бетона между арматурой и краями плиты — 50 мм (× 2 = 100).
  3. Резерв 5 см.

Итого получается, что для одноэтажного особняка из газоблоков потребуется несущая плита толщиной 250 мм. Остается составить чертеж и на его основании провести расчеты. В среднем, для заливки 1 м² плиты требуется 0,25 м³ бетона и 25 п.м арматуры.

Ширина фундамента для дома из газобетона

Прочность и долговечность любого фундамента зависит от многих факторов, среди которых большинство людей ориентируется на сам тип грунта и глубину его промерзания. Однако не менее важным моментом является изначальная прочность железобетонной конструкции и сама ширина фундамента.

В данной статье мы расскажем, каким может и должен быть фундамент для постройки из газобетонных блоков. Рассмотрим варианты ленточных, столбчатых и плитных фундаментов.

Самым популярным фундаментом под дом из газобетона является ленточный малозаглубленный шириной 400 - 600 мм, с него и начнем наш обзор.

Выбирая толщину и глубину ленточного фундамента ориентируйтесь на следующее:

  1. состав грунта;
  2. уровень грунтовых вод;
  3. глубину промерзания почвы;
  4. общий вес фундамента и здания в целом.

Фундамент мелкозаглубленный с подошвой

Повторимся, что выбор ширины фундамента зависит от веса будущего дома и несущей способности грунта. Для экономии бетона на слабых грунтах, можно сделать более широкую подошву фундамента, которая распределит нагрузку от всего здания по большей площади.

Расчет ленты фундамента под дом из газобетона

Отметим важный момент! Ели вы хотите сделать ширину фундамента меньше ширины газобетонных блоков, то допускается свешивать до 1/3 от ширины блока.

Но чтобы сделать такой максимальный свес газоблоков, необходимо залить фундамент с высочайшей точностью, то есть, ширина ленты во всех местах должна быть идеальной, + сами диагонали должны быть соблюдены с точностью до сантиметра.

В любом случае, мы вам не советуем делать всё впритык, нужен запас по прочности. На фундаменте экономит точно не стоит!

Чаще всего, заглубленные и мелкозаглубленные ленточные фундаменты делают шириной 400 мм. Бетон используют марки М200-М250.

Армируют стальной арматурой, в несколько рядов.

Заглубление ленты зависит от глубины промерзания грунта.

Ленточного фундамента шириной в 40 см будет более чем достаточно для газобетонного дома в несколько этажей.

Расчет минимальной ширины подошвы фундамента

B = 1,3×Р/(L×Rо) - результат в см.

  • 1,3 — коэффициент запаса прочности;
  • Р — вес дома и фундамента, кг;
  • L — длина ленты, см;
  • — сопротивление грунта, кг/см².

Таблица сопротивляемости грунтов

Карта глубины промерзания грунтов

Таблица с примерными массами конструкций дома

Ленточный заглубленный фундамент

Обращаясь к использованию именно заглубленного ленточного фундамента, в случае с газобетонным домом необходимо придерживаться основных правил:

  1. Путём правильных расчётов арматуры нужно добиться высокой жёсткости ленты, а также сделать стенки фундамента максимально гладкими.
  2. Если планируется постройка кирпичного цоколя, то желательно связать его сверху железобетонным армированным поясом, который также повысит жесткость строительной конструкции.
  3. Каким бы прочным не был фундамент, армирование газобетонных стен всё равно останется обязательной процедурой.
  4. Повысить прочность монолитной ленты можно путём расширения её у самого основания, увеличив таким образом площадь опоры на грунт.
  5. Применение фундаментных блоков для главной опоры газобетонного здания не может обеспечить оптимальную жесткость стен, поэтому требуется особая осторожность.

Ленточный мелкозаглубленный фундамент

В отдельных случаях альтернативой может быть мелкозаглубленный тип ленточного фундамента, который закладывается выше горизонта промерзания грунта. Такой фундамент будет равномерно двигаться в вертикальном направлении вместе с грунтом.

Крайне нежелательно применять данный тип при возведении зданий с большой площадью и высокими стенами, ибо с повышением длины стены существенно снижается устойчивость и надёжность мелкозаглубленной ленты.

Незаглубленный тип ленточного фундамента в строительстве газобетонных зданий не используется!



Столбчатый фундамент с растверком

Использование такого фундамента зачастую является ограниченным для каменных и кирпичных зданий, однако когда тип конструкции и размеры позволяют, его применяют ввиду меньших финансовых и ресурсных затрат.

Свайный фундамент с ростверком (видеоинструкция)

Очень советуем к просмотру данный ролик по технологии изготовления свайно-ростверкового фундамента!

Далее приведены основные требования к столбчатым фундаментам, которые актуальны для построек из газобетонных блоков.

  1. Столбчатый фундамент не подходит для строительства на слабом грунте, а также на участках с повышенным уровнем грунтовых вод.
  2. Столбы фундамента закладываются ниже горизонта промерзания на 15-30 см и расширяются у основания с целью повышения площади опоры на грунт.
  3. Ростверк столбчатого фундамента усиливается лентой из железобетона.
  4. При возможности применения ленточного или плитного типа фундамента предпочтение лучше отдать именно им.

Вариант монолитного фундамента(плита)





Плитный фундамент для дома из пеноблоков

Строительство фундамента – это, пожалуй, один из наиболее важных этапов работ. Часто на строительство качественного основания под дом, может уйти 30, 40 или даже 50% денег от всей стоимости постройки. Специалистов, которые утверждают, что могут произвести данные работы, довольно много.

Но, важно лично выбрать правильный тип фундамента, определить какая почва на стройплощадке, ее несущую способность и пучинистость. В данной статье мы рассмотрим эти вопросы. Кроме того, будут рассматриваться некоторые типы фундаментов, которые наиболее часто используются для строительства домов из пеноблоков.

Типы грунтов

Для того чтобы определиться какой тип фундамента выбрать, необходимо узнать на какой почве будет производиться строительство. Существуют следующие типы почвы:

  1. Скалистого типа. Данное основание представляет собой каменный массив, который отлично выдерживает нагрузки, не пропускает воду, непучинистый и не сжимается. Определить такой тип почвы сможет практически любой человек.
  2. Крупнообломочного типа. Данная почва представляет собой большие обломки камней или щебня, вперемешку с песком или глиной. Подобно к скалистому грунту, крупнообломочный имеет очень хорошие несущие способности и если содержит песок, то практически не промерзает. Если же грунт содержит глину, то основание будет пучинистым, хотя при правильном утеплении можно легко решить эту проблему.
  3. Песчаного типа. Грунт можно считать песчаным, если он больше чем наполовину состоит из песка. Данный тип делится на несколько видов: гравелистый песок, средний, крупный и мелкий. Если говорить просто, то чем крупнее крупицы песка, тем лучшие несущие способности он имеет. Среди плюсов данной основы можно также отметить то, что почва плохо удерживает влагу, благодаря чему обладает плохой пучинистостью.
  4. Глинистого типа. Это основание хорошо впитывает и удерживает в себе влагу из-за чего грунт довольно сильно пученистый. В замерзлом виде может увеличиться на 15% в объеме. Глинистые грунты делятся на такие виды, как супесь, глина и суглинок.
  5. Чернозем. Данный тип грунта очень ценится в сельском хозяйстве. Он представляет собой слой почвы, от 15 до 30 см, на котором нельзя производить постройку. Перед началом строительства фундамента обязательно нужно убрать данный слой почвы.

После того как мы определили какой грунт на стройплощадке, важно узнать несущую способность грунта. Другими словами, это покажет какую нагрузку выдержит почва. Наиболее часто это измеряется в кг/см2 либо в т/м2. Если говорить о строительстве фундамента на грунте с плохой несущей способностью, то важно, чтобы площадь фундамента была большой.

Кроме того, перед началом строительства фундамента обязательно необходимо узнать уровень грунтовых вод. Приуменьшать важность данных работ нельзя, ведь очень часто бывает, что люди выстраивают фундамент и стены дома, а потом вынуждены прекратить строительство по причине того, что грунтовые воды проходят слишком близко.

И, наконец, последний фактор, который следует иметь ввиду – это пучинистость грунта. Другими словами, это то, на какую глубину промерзает грунт. Некоторые могут сказать, что это совсем необязательно знать. Но благодаря знаниям о том, насколько глубоко промерзает грунт, вы узнаете насколько изменится объем при промерзании.

Узнать такие факторы, как пучинистость или несущую способность совсем нелегко и далеко не каждый специалист может правильно определить данные факторы. Поэтому многие люди нанимают фирмы, которые специализируются на данной работе и способны правильно подобрать тип фундамента для дома и дать дельные советы.

Плитный фундамент для дома из пеноблоков

Если говорить о строительстве дома из пеноблоков, то следует обратить внимание на то, что данный материал довольно хрупкий, поэтому необходимо обустроить идеально ровную поверхность фундамента. Кроме того, пеноблок – это легкий материал, который прост в установке и обладает неплохими теплоизоляционными свойствами. Наиболее часто для дома из пеноблоков используются такие типы фундамента, как: столбчатый, ленточный и плитный. Для начала давайте рассмотрим плитный фундамент.

Плитный фундамент относится к мелкозаглубленным или незаглубленным фундаментам. Глубина заложения в большинстве случаев не превышает 50 см. Фундамент плита дома пеноблоков отличается от других типов фундамента тем, что имеет жесткое пространственное армирование по все несущей плоскости. Кроме того, после завершения работ не нужно заливать пол, ведь он уже будет установлен. Очень часто плитный фундамент называют плавающим. Почему? Благодаря тому, что фундамент залит сплошной плитой, он способен менять свое положение при деформации грунта. Для того, чтобы произвести работы своими руками необходимо:

  • на всем участке снимаем слой грунта от 15 см до 1,5 м. Глубина зависит от веса здания. Например, если это хозблок или баня, то хватит небольшой глубины. Если же это большое здание с тяжелыми стенами, то необходим котлован от метра до полутора метра;
  • следующее что необходимо сделать – это дренажную систему. Она делается для отвода грунтовых вод от фундамента дома. Если не произвести данную работу, то со временем грунтовые воды разрушат фундамент;
  • в качестве утеплителя для плитного фундамента можно использовать пенополистирол. Его необходимо установить на дно выкопанной траншеи;
  • для установки дренажной подушки потребуется песок и мелкий щебень. Поочередно засыпаем слой песка и щебня, хорошо утрамбовывая каждый слой. Толщина дренажного слоя составляет около 30 см. При утрамбовке важно следить за тем, чтобы поверхность была ровной;
  • после того как дренажная подушка установлена, можно приступить к гидроизоляции. Она делается для защиты подушки от влаги. В качестве гидроизоляционного материала можно использовать полиэтиленовую пленку или рубероид;
  • для опалубки можно использовать подручные материалы, например, доски. Если же досок нет, можно использовать специально приспособленные для этого металлические щиты. Важно понимать, что бетон оказывает очень сильное давление на опалубку, кроме того, при использовании вибратора нагрузка еще больше возрастает, поэтому щиты должны быть очень крепкими;
  • обязательным этапом работ является армирование фундамента. Для данной работы необходимо использовать прутья от 10 до 14 мм в диаметре. Для связывания прутьев между собой используется проволока и специальный металлический крюк, благодаря чему работа производится намного быстрее;
  • заливка бетона должна производиться в один заход. Для этого, много людей заказываю «миксер», благодаря которому можно быстро и качественно залить плитный фундамент;
  • в процессе заливки бетона, обязательно нужно пользоваться вибратором, при помощи которого заполнятся все пустоты и из бетона выходит воздух;
  • для более ровной поверхности, некоторые люди пользуются «вертолетом» который делает поверхность гладкой;
  • после заливки железобетонной плиты, несколько дней обязательно необходимо увлажнять поверхность. Особенно это касается заливки в летний период.

Столбчатый фундамент

Если говорить о столбчатом фундаменте, то он неплохо подойдет для здания из пеноблоков. Пенобетон также отлично подойдет в качестве стен для свайного фундамента. Наиболее часто данный тип используется для строительства бань, хозблоков или других небольших сооружений.

Из минусов можно отметить то, что здание, построенное на столбчатом основании, не может иметь подвала или других подземных помещений. Для того чтобы произвести установку свайного основания для здания из пеноблоков, необходимо произвести следующие действия:

  • выполняем точные расчеты массы постройки и обязательно учитываем снеговую нагрузку;
  • выкапываем необходимые ямы, которые будут служить основой для столбов;
  • чтобы бетон не впитывался в грунт, необходимо произвести гидроизоляцию при помощи полиэтилена или рубероида;
  • на дно ямы заливаем пескобетон марки 200 и армируем мелкой металлической сеткой;
  • в центр ямы устанавливаем металлические прутья, которые должны выглядывать на 8–10 см;
  • после этого можно приступать к заливке бетона, тщательно утрамбовывая раствор;
  • строим ростверк для фундамента, благодаря которому столбы скрепятся между собой;

Важно! Столбчатый фундамент категорически не подойдет для строительства на подвижных пучинистых грунтах, глинистой или торфяной почве.

Ленточный фундамент

Данный тип фундамента пользуется популярностью благодаря средней стоимости и высокой прочности. Можно отметить два типа ленточного основания – это мелкозаглубленный и заглубленный. Мелкозаглубленный используется для строительства легких построек таких как баня или сарай. Заглубленные ленточные фундаменты используются для строительства больших построек.

Если говорить об опалубке, то применяется съемная и несъемная опалубка. Съемная делается из досок или металлических щитов, которые после заливки демонтируются. Несъемная опалубка делается из специальных блоков, внутрь которых заливается бетон. Несъемная опалубка интересна также тем, что после завершения работ фундамент не нуждается в утеплении.

Итог

Как мы увидели из данной статьи, сделать фундамент для постройки из пеноблоков вполне реально своими силами. Не забывайте советоваться с опытными специалистами и результат вас не разочарует!

Насколько мне нужна толщина бетонной плиты

Однако обычная толщина бетонной плиты составляет около 10 см . Что бы вы ни планировали, ваша бетонная плита должна быть толщиной не менее 5 см. Это минимум толщины бетонной плиты. Это только толщина бетонной плиты, и она не включает гравийную основу, если вы используете что-то подобное.

Толщина вашей бетонной плиты будет зависеть от типа плиты и ее назначения. Толщина очень важна для вашего проекта, потому что она напрямую влияет на размер цемента и бетона, которые необходимо заливать.Это, следовательно, означает больше денег на материал проекта.

Получите цитаты и полезные советы от опытных бетонщиков. Они сообщат вам, как лучше всего приступить к проекту бетонирования, и дадут вам наилучшую оценку вашего бюджета.

Какой глубины должна быть бетонная плита?

Если вам не нужна гравийная основа для бетонной плиты, вам нужно вырыть яму, достаточную для того, чтобы бетон был на одном уровне с землей или был немного выше земли - опять же, на столько же, сколько и вы хочу, чтобы это было.

Это означает, что отверстие для бетонной плиты должно иметь глубину около 10 см, для плиты толщиной 10 см, которая заливается непосредственно на землю, или для плиты толщиной 5 см с гравийным основанием глубиной 5 см. Так готовится грунт под бетонную плиту с основанием.

Разберем разные типы проектов бетонирования и необходимую для них толщину бетонных плит.

Какой толщины должна быть бетонная плита для сарая?

Возможно, вам удастся обойтись заливкой 7.Бетонная плита толщиной 5 см, если вы планируете светлый навес, в котором ничего особенного не будет. Однако, если вы хотите быть в безопасности, выберите бетонную плиту толщиной 10 см.

Сначала убедитесь, что ваша бетонная плита находится в правильном месте. Проверьте правила вашего совета, потому что ваш сарай не может быть где-то еще. Получив эту информацию, отметьте почву, на которой вы хотите копать, и подготовьте опалубку для бетонирования.

Таким образом вы увидите, нужно ли вносить корректировки, если почва зашита или есть какие-либо другие сложности.

Какой толщины должна быть гаражная плита?

Ваш гараж должен выдержать вес вашего автомобиля, а также тонны других связанных с автомобилем предметов, которые вы храните в гараже. Это означает значительный вес, поэтому не пытайтесь построить бетонный фундамент для гаража толщиной менее толщиной 15 см. Этого должно хватить для гаража на одну машину.

Если вы управляете грузовиком или хотите иметь гараж на две машины меньшего размера, минимальная толщина бетонной плиты составляет 20 см .Если вы используете свой гараж для больших и груженых грузовиков, вам также необходимо герметизировать бетон и защитить его от повреждений.

Построить гараж сложнее, чем построить сарай, и вам нужно проверить, есть ли у вас на это разрешение. Вы можете бетонировать фундамент гаража прямо на своей земле, если у вас песчаная почва, которая хорошо дренирует, но если у вас есть глина или что-то подобное, вам понадобится по крайней мере от 15 до 20 см гравия для основания .

Каким должен быть бетон для патио?

Ваш бетонный дворик будет красивым и прочным, если ваша бетонная плита толщиной 15 см .Однако вы можете сделать бетонную плиту толщиной 10 см для патио, которая не будет выдерживать большой вес. Все зависит от размера бетонной плиты, грунта, на котором вы строите свой внутренний дворик, и веса, который вы планируете положить на свой внутренний дворик.

Например, всего два стула и небольшой стол на хорошо дренированной почве легко подойдут даже для 7,5 см . Однако, если вы хотите иметь каменные или бетонные скамейки, столы, барбекю и целые кухни на открытом воздухе, ваш минимум составляет 15 см .

Проверьте состав вашей почвы. Если ваша почва плохо дренирована, необходимо основание для бетонной плиты. Это означает выкопать яму, установить вокруг нее опалубку, засыпать гравием и залить ее плитой.

Какая толщина лучше всего подходит для бетонной проезжей части?

Ваша бетонная плита для проезда должна быть толщиной около 10 см . Для него необязательно иметь гравийное основание, но необходимо подготовить почву под ним. Это означает, что необходимо удалить все большие камни и утрамбовать почву.

Если на вашей подъездной дорожке скоро останутся тяжелые автомобили, вам нужно сделать более толстую бетонную плиту. Сделайте его не менее 12 см и нанесите на бетон герметик, чтобы его не так легко повредить.

При строительстве убедитесь, что подъездная дорога имеет уклон. Это требование, потому что почву нужно правильно дренировать.

Какой толщины должна быть бетонная дорожка?

Это один из самых простых проектов бетонирования. Ваша бетонная плита для дорожки не должна быть больше 7.5 см толщиной . Также не требуется гравийная основа или что-то в этом роде. Деформационные швы желательно делать через каждые 2 м. Кроме того, большинство путей не нужно осушать каким-либо образом, потому что они обычно недостаточно широки, чтобы создавать проблемы такого рода.

Это минимальные требования к бетонной дорожке. На самом деле, большинство людей выбирают хорошие 10 см толщины и минимальную гравийную основу для дополнительной прочности и качества бетонной дорожки.

Это лишь некоторые из наиболее распространенных проектов бетонирования дома.Хотя некоторые из них являются простыми проектами своими руками, другие никогда не должны выполняться без помощи опытного бетонщика.

Получите расценки на все ваши проекты бетонирования и соответствующим образом спланируйте свой бюджет. Таким образом, вы получите помощь профессионального бетонщика за ту сумму, которую вы готовы заплатить.

Бетонная плита - как отлить одну

Понедельник, 18 января 2021 г.
  • О нас
  • Свяжитесь с нами
  • Положения и условия
  • Строительные нормы и правила (NBR) Intro.
    • Почему национальные строительные нормы и правила
    • PAJA: Закон о защите ваших прав
    • Закон о мерах по защите потребителей жилья
    • Представления на проект дома
    • Муниципалитет Контакт
      • Планирование и определение подзаконных актов
    • Схемы зонирования
      • Схема зонирования Кейптауна
      • Схема городского планирования - JHB
      • Схема городского планирования Тшване, 2008 г.
    • Глоссарий национальных строительных норм и правил
      • Определения градостроительства
      • Условия окружающей среды от A до Z
  • NBR (SA)
    • Строительные законы и SANS 10400
    • Строительные нормы и правила Раздел 1
      • Общие принципы и требования - Часть A
      • Конструктивное проектирование - Часть B
      • Размеры - Деталь C
      • Общественная безопасность, часть D
      • Работы по сносу, деталь E
      • Операции на объекте - Часть F
      • Раскопки-Деталь G
      • Фундаменты-Часть H
        • Дерево, поврежденное стенами и фундаментом - SANS10400-H Приложение-D
    • Строительные нормы и правила Раздел 2
      • Полы, деталь J
      • Стены-Деталь K
      • Крыша Part-L
      • Лестница, деталь M
      • Остекление, Деталь N
      • Освещение и вентиляция - Деталь O
      • Дренажная часть P
      • Санитарно-бытовые отходы без воды, деталь Q
    • Строительные нормы и правила Раздел 3
      • Удаление ливневых вод, деталь R
      • Помещения для людей с ограниченными возможностями - Часть S
      • Противопожарная защита, деталь T
      • Утилизация мусора, деталь U
      • Обогрев помещений, деталь V
      • Противопожарная установка, деталь W
      • Энергопотребление и устойчивость (SANS 10400X и XA)
        • Расчет фенестрации
  • Элементы конструкции
    • Бетонные фундаменты
    • Бетон и кладка
      • Бетонные смеси
      • Бетонные смеси по весу и объему
      • Бетонная плита
      • Бетон в холодную погоду
    • Стекло и остекление как конструктивный элемент
    • Крыши и кровля
      • Анкерная конструкция крыши
      • Соломенные крыши и молнии
      • Гидроизоляция кровли
    • Руководство по SANS 10400XA
    • Помещения для инвалидов
    • Временные постройки
  • NHBRC
    • Национальный совет по регистрации строителей жилья - NHBRC
    • О NHBRC
    • Обзор гарантийной схемы NHBRC
    • Требования к владельцу застройщика - NHBRC
    • Обзор технических требований NHBRC
    • NHBRC - Вопросы и ответы
    • Сборы NHBRC
    • NHBRC приостанавливает выплаты, включенные в PA003

Полы и полы - SANS10400-Строительные нормы ЮАР

Понедельник, 18 января 2021 г.
  • О нас
  • Свяжитесь с нами
  • Положения и условия
  • Строительные нормы и правила (NBR) Intro.
    • Почему национальные строительные нормы и правила
    • PAJA: Закон о защите ваших прав
    • Закон о мерах по защите потребителей жилья
    • Представления на проект дома
    • Муниципалитет Контакт
      • Планирование и определение подзаконных актов
    • Схемы зонирования
      • Схема зонирования Кейптауна
      • Схема городского планирования - JHB
      • Схема городского планирования Тшване, 2008 г.
    • Глоссарий национальных строительных норм и правил
      • Определения градостроительства
      • Условия окружающей среды от A до Z
  • NBR (SA)
    • Строительные законы и SANS 10400
    • Строительные нормы и правила Раздел 1
      • Общие принципы и требования - Часть A
      • Конструктивное проектирование - Часть B
      • Размеры - Деталь C
      • Общественная безопасность, часть D
      • Работы по сносу, деталь E
      • Операции на объекте - Часть F
      • Раскопки-Деталь G
      • Фундаменты-Часть H
        • Дерево, поврежденное стенами и фундаментом - SANS10400-H Приложение-D
    • Строительные нормы и правила Раздел 2
      • Полы, деталь J
      • Стены-Деталь K
      • Крыша Part-L
      • Лестница, деталь M
      • Остекление, Деталь N
      • Освещение и вентиляция - Деталь O
      • Дренажная часть P
      • Санитарно-бытовые отходы без воды, деталь Q
    • Строительные нормы и правила Раздел 3
      • Удаление ливневых вод, деталь R
      • Помещения для людей с ограниченными возможностями - Часть S
      • Противопожарная защита, деталь T
      • Утилизация мусора, деталь U
      • Обогрев помещений, деталь V
      • Противопожарная установка, деталь W
      • Энергопотребление и устойчивость (SANS 10400X и XA)
        • Расчет фенестрации
  • Элементы конструкции
    • Бетонные фундаменты
    • Бетон и кладка
      • Бетонные смеси
      • Бетонные смеси по весу и объему
      • Бетонная плита
      • Бетон в холодную погоду
    • Стекло и остекление как конструктивный элемент
    • Крыши и кровля
      • Анкерная конструкция крыши
      • Соломенные крыши и молнии
      • Гидроизоляция кровли
    • Руководство по SANS 10400XA
    • Помещения для инвалидов
    • Временные постройки
  • NHBRC
    • Национальный совет по регистрации строителей жилья - NHBRC
    • О NHBRC
    • Обзор гарантийной схемы NHBRC
    • Требования к владельцу застройщика - NHBRC
    • Обзор технических требований NHBRC
    • NHBRC - Вопросы и ответы
    • Сборы NHBRC
.
Толщина плиты фундамента под газобетонный дом: расчет толщины бетона для дома из газобетона

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Scroll to top
