Устройство газовой котельной в частном доме: устройство и проектирование котельной для загородного коттеджа — ЖК Акваполис

Содержание

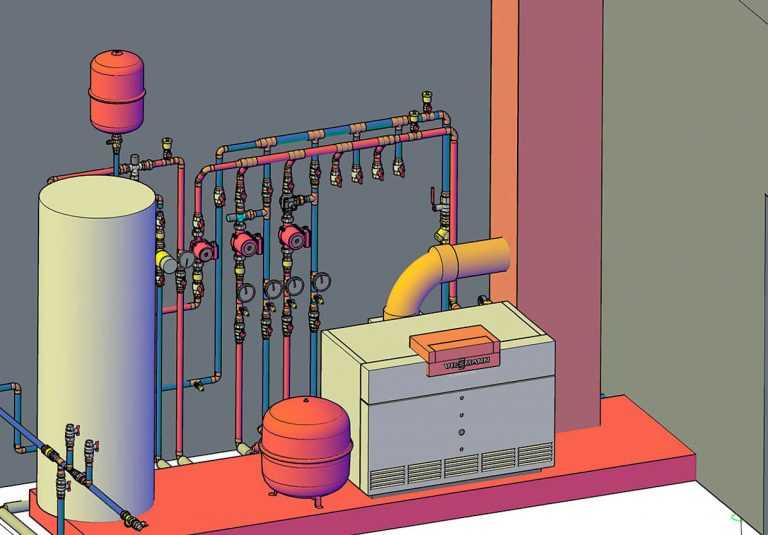

Котельная в частном доме схема

Природный газ является не только самым экономичным и эффективным, но и наиболее рискованным с точки зрения пожаробезопасности и взрывобезопасности видом топлива — именно поэтому устройство газовой котельной в частном доме по схеме должно производиться только при строгом соблюдении техники безопасности. Поскольку требования к газовым котельным, изложенные в СНиП, можно перечислять очень долго – рассмотрим основные из них.

Требования к котельному помещению

Первое и, пожалуй, главное требование – это обеспечение хорошей вентиляции в помещении газовой котельной в частном доме согласно данным, указанным в заданной схеме. Даже в незначительных, малых количествах, угарный газ способен нанести серьезный вред здоровью человека.

Кроме того, при недостаточной вентиляции котел выдает гораздо меньше тепла, расходуя при этом одинаковое количество топлива.

Вот почему при устройстве газовой котельной столь важно будет позаботиться о произведении качественной вентиляции.

Что же касается расположения газовой котельной в частном доме, то тут требования будут немного, что называется, «помягче», нежели при обустройстве котельных в многоквартирных жилых домах. Разрешено устраивать котельную в специально отведенной комнате, отдельном строении, на чердаке или же в пристройке к коттеджу (для улучшения ориентации в этом вопросе, смотрите примеры фото котельной в частном доме, которые выложены в интернете).

Если используется оборудование, которое рассчитано на сжиженный газ, то подвал или цокольный этаж для устройства газовой котельной в частном доме категорически не подходят — объясняется это тем, что данный вид топлива обладает большим, по сравнению с воздухом, удельным весом и, опускаясь при протечках в самые нижние части строения, может стать причиной взрыва.

Эта особенность сжиженного газа должна учитываться перед устройством вентиляции в котельной частного дома, схема которой достаточно проста.

Газовые установки мощностью до 60 кВт не требуют оборудования отдельного помещения. Такой тепловой генератор устанавливается в кухне или другой комнате, отвечающей следующим требованиям:

в помещении имеется окно с форточкой;
объем помещения составляет минимум 15 м³, плюс по 0.2 м³, выделяемой на каждую единицу мощности котла;

высота помещения – не менее 2.5 метров.

Система вентиляции должна обеспечивать воздухообмен в полном соответствии с нормами устройства котельной в частном доме, т.е. составляющий трехкратное значение объема котельной в расчете на час времени. Помимо этого, необходимо учитывать такой показатель, как воздух, необходимый для горения топлива.

Если мощность котла составляет от 60 кВт до 150 кВт, то под котельную оборудуется отдельное помещение, расположенное на любом этаже частного дома — в крайнем случае, оборудоваться может подвал.

Стены котельной в этом случае должны соответствовать высоким требованиям огнестойкости, то есть быть способными выдерживать высокую температуру в течении, как минимум сорока пяти минут.

Требования к мини-котельным

Отдельно следует упомянуть о газовых мини-котельных:

котельные, расположенные на первых этажах, в цокольных уровнях или подвалах, обязательно должны иметь отдельный выход на улицу.
дверь в котельную должна быть выполнена из огнеупорного материала и открываться наружу.
в случае, когда в уже возведенном частном доме недостаточно места для устройства котельной, можно пристроить для нее отдельное помещение (кроме теоретической информации, желательно обратить внимание и на фото котельной в частном доме)

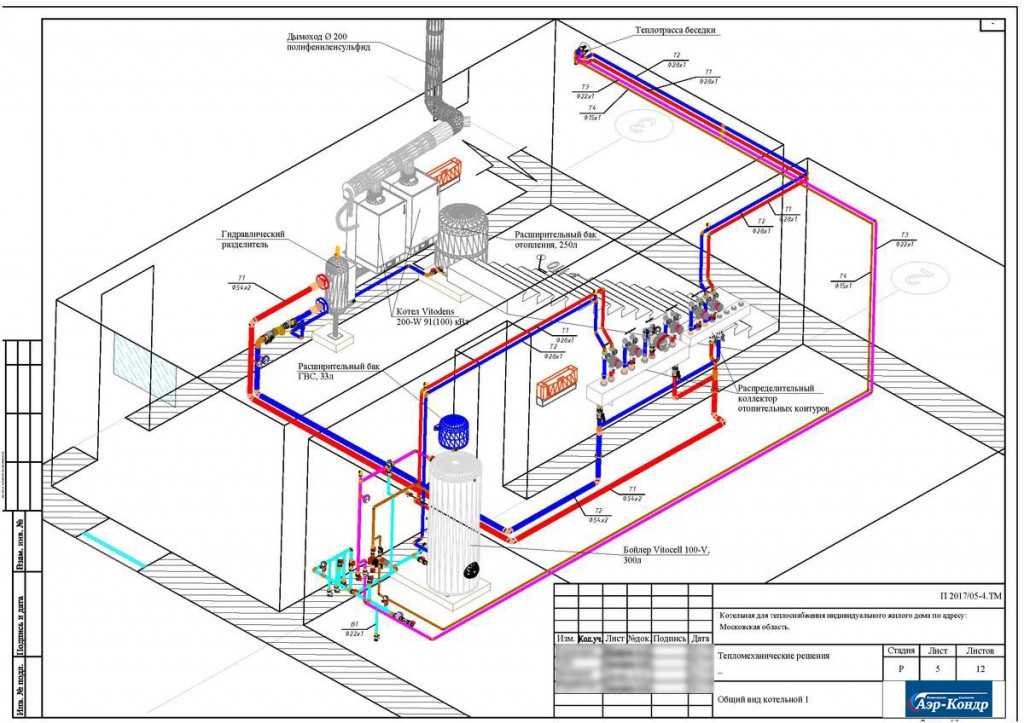

Устройство котельной

Отопительная система в частном доме включает в себя не только котел и трубы, но и другие, не менее важные для ее эффективного функционирования приборы и коммуникации, располагающиеся в котельной в частном доме по определенной, предварительно рассчитанной и заданной схеме.

Система отопления состоит из:

отопительного котла, являющимся генератором тепла.
Благодаря сгорающему в камере сгорания котла топливу теплоноситель нагревается, и тепло от труб и радиаторов поступает из котельной в частном доме в помещение.
бака-водонагревателя. Предназначение бойлера – обеспечение обитателей частного дома горячей водой. По трубке, проходящей внутри бака-водонагревателя, циркулирует нагретый теплоноситель, за счет которого и нагревается вода в бойлере.
распределительного коллектора, состоящего из циркуляционного насоса, гидравлического распределителя и гребенки. Главное предназначение распределительного коллектора — максимально удобное распределение и циркуляция теплоносителя во всех аппаратах системы отопления, а также поддержание температуры теплоносителя.
расширительного бака, необходимого для компенсации повышения давления в отопительной системе вследствие нагрева теплоносителя.
группы безопасности, обеспечивающей защиту отопительного контура от избыточного давления и удаляющей излишки воздуха. В эту группу входят: манометр, воздухоотводчик и предохранительный клапан.
дымохода. От правильности расчета и установки дымохода в котельной в частном доме, монтаж которого выполняется по определенной схеме, в немалой степени зависит безопасность и коэффициент полезного действия отопительной системы.
трубопроводов, запорной арматуры, применяемой для перекрытия потока среды
системы подпитки, осуществляющей контроль снижения давления теплоносителя в отопительной системе при испарении или же различных других утечках.
автоматики, представляющей собой электронное устройство, благодаря которому осуществляется полное управление газовой котельной в частном доме.

составные элементы, правила и требования, фотографии решений

Если в доме нет централизованного отопления, то для обогрева помещений в нем используются котлы. Для расположения этого оборудования необходимо приспособить специальное помещение. Многие знают, что в составе любой системы отопления, кроме котла, используются и другие элементы.

Занимаясь обустройством помещения для котельной, владелец здания должен придерживаться всех норм и требований. В этом случае затраты в процессе обслуживания оборудования будут сведены к минимуму, а в помещениях будет обеспечена теплая атмосфера.

Составляющие системы отопления для частного дома

Существуют самые разные схемы обогрева. Каждый владелец подбирает наиболее подходящую для своего здания. При выборе отталкиваются от вида топлива. Наряду с ним учитывается и мощность системы. Если здание отличается большой площадью, то чаще всего в специальном помещении устраивается котельная, снабженная коллектором и гидрострелкой. Если сооружение небольшое, то будет вполне достаточно установки расширительного бака. Такая схема для рассматриваемого случая — самый подходящий вариант. Далее приведем полный список оборудования, необходимого для создания котельной в частном доме, а также разъясним принцип работы, чтобы понять, какое устройство котельной будет оптимальным в определенных условиях.

Котельная, устраиваемая для обогрева частного дома, состоит из следующих элементов:

теплотрасса или паропровод;
котел — он может функционировать на газе, работать на твердом, жидком топливе или же использовать электрическую энергию. В системах с высокими требованиями в плане безопасности дополнительно выполняется установка дублирующих котлов;
бункер для хранения топлива вместе со шнеком, благодаря которому обеспечивается его подача;
аккумулирующая емкость. Если схемой устройства котельной предусмотрена установка оборудования, работающего на твердом топливе, то в этом случае владелец должен позаботиться об установке теплоаккумулятора. Благодаря ему будет обеспечена продолжительность работы оборудования на одной закладке. Объем рассчитывается из соотношения: 50 л на 1 кВт мощности. Внутри может располагаться бак, снабженный термообменником, благодаря которому обеспечивается горячее водоснабжение;

расширительный бак — он вмещает всю вытесняемую из трубопровода жидкость при изменении температуры. Небольшие баки входят в конструкцию некоторых котельных. Они обладают компактными размерами, что позволяет разместить их даже в небольшом помещении котельной. Владелец, устраивающий её в частном доме, должен знать, что его объем должен составлять 10% от общего объема воды в системе отопления. Это означает, что в больших системах следует использовать отдельное оборудование соответствующей емкости;

бойлер — его используют для систем ГВС. Ознакомившись с фото правильной установки оборудования в котельной, можно увидеть, что этот элемент может представлять собой самостоятельное устройство. У него имеются свои греющие узлы и получающие тепловую энергию элементы благодаря термоносителю, протекающему через него;
фильтр очистки жидкости — благодаря ему продлевается период эксплуатации оборудования при использовании воды плохого качества;
циркуляционные насосы — эти установки обязательно должны присутствовать в составе систем с принудительным оборотом теплоносителя. Их установка на каждый контур отопления выполняется отдельно;
трубопроводы — в котельной, в особенности такой, в которой используется оборудование, работающее на твердом топливе, они должны быть металлическими. В местах выхода из помещения трубопроводы должны переходить на пластик;

если владелец здания для обустройства котельной выбрал подвальное помещение, то в процессе работ необходимо, помимо всего вышеперечисленного, дополнительно установить гидрострелку, коллектор, а кроме них клапан, арматуру и датчики.

Обустройство помещений под котлы отопления

Каждый вид оборудования отопления имеет свои особенности эксплуатации. Поэтому и обустроено помещение в зависимости от выбранных установок будет по-разному. Фотографии позволяют увидеть, каким должно быть помещение под котельную, оборудование в которой работает на разных видах топлива. Об основных особенностях в помещении мы расскажем далее.

Газовый котел. Его использование в котельной несет опасность взрыва установки. Поэтому в процессе работ владелец здания должен согласовать проект на установку газового агрегата в частном доме с соответствующими службами. В помещении, которое было выбрано для его размещения, должны отсутствовать оголенные электрические контакты. В металлические трубы должна быть спрятана вся проводка. Светильники, размещенные в комнате, должны быть закрыты плафонами. В наши дни купить газовую котельную в комплекте предлагают многие фирмы. Заплатив деньги, владелец получает все необходимое оборудование и материалы, которые обеспечат надежность её работы;

Жидкотопливный котел. Рядом с баком следует разместить котел с возможностью беспрепятственного подъезда к нему для заправки. Обычно его объем составляет 3-4 т. Его емкость рассчитывается в соответствии с объемом потребления в течение одного сезона. В самом помещении должна быть устроена эффективная система вентиляции. Как её создать, можно узнать из инструкций, которые есть на многих специализированных сайтах. Фотографии, прилагаемые к ним, помогут понять, как правильно сделать это. Также в помещении котельной должна быть хорошая звукоизоляция, поскольку установки, работающие на жидком топливе, при работе создают большой шум;
Схема котельной на твердом топливе в частном доме предполагает устройство дымохода, который должен выходить выше крыши. Кроме этого, на полу непосредственно перед камерой сгорания должен быть уложен стальной лист. Само же оборудование должно располагаться на некотором удалении от стен. Это обеспечит качественное техническое обслуживание;
Электрические котлы отопления. Каких-то особенностей в процессе их монтажа нет. Однако при установке такого оборудования в частном доме должны неукоснительно выполняться правила техники безопасности;
Комбинированные котельные. Они сочетают в себе все вышеуказанное в зависимости от видов используемого топлива.

Требования и нормы

Если вы решили обустроить в своем частном доме котельную для эффективного отопления помещений, то, посмотрев фотографии на специализированных сайтах, вы сможете увидеть, какой должна быть котельная после завершения всех работ.

Решая вопрос, какую котельную выбрать для частного дома, в первую очередь следует ознакомиться с правилами безопасности во время работ по её обустройству.

помещение жилого дома, которое будет использоваться под котельную, обязательно должно иметь пассивную вентиляцию приточного типа. Например, над дверью, выходящей в смежную комнату, должен быть зазор или же решетка. Площадь отверстия зависит от мощности установленного в помещении оборудования: для установок с мощностью до 30 кВт – до 200 кв. см, а для оборудования отопления с мощностью более 30 кВт — 250 кв. см;
в помещении должна быть устроена система вывода газа. Она создается через дымоход, если мощность устройств, установленных в помещении, не превышает 30 кВт. Также для вывода газов может использоваться и наружная стена. На фотографиях из инструкций можно увидеть, как должна устраиваться эта система;
в частный дом котельная монтируется на расстоянии, указанном в паспорте, к устанавливаемому оборудованию. Также во время выполнения монтажных работ необходимо руководствоваться инструкцией по пожарной безопасности, которая обеспечивает удобство эксплуатации и ремонта;
когда в котельной выполняется установка газового оборудования, специалисты рекомендуют монтировать датчики, которые сигнализируют о нарушении норм природного и угарного газа. Кроме этого, должна быть форточка. Еще не помещает и фрамуга, которая позволит обеспечить экстренное проветривание.

Устройство внешней котельной в частном доме

Чтобы в процессе эксплуатации котельной избежать проблем, все работы следует проводить с соблюдением определенных правил и требований.

перед тем как приступать к обустройству котельной в частном доме, следует подумать о помещении, в котором будет располагаться оборудование для системы отопления. Допускается одна общая дверь с другой комнатой, которая обязательно должна быть металлической;
под зданием следует сделать независимый фундамент, а во время работ по созданию помещения используют материалы, которые являются не горючими. Чтобы избежать ошибок, следует перед началом работ зайти на строительные сайты. Ознакомление с инструкциями с фотографиями позволит избежать ошибок;
под котлом создают основание, которое должно превосходить поверхность пола на 20 см;
вывод в канализацию оборудуют на случай сброса теплоносителя в аварийных ситуациях.

Требования

В некоторых домах кухня — единственное помещение, в котором можно расположить оборудование котельной. В таких случаях к обустройству этого помещения предъявляют следующие требования:

высота потолков в помещении должна быть не менее 2,5м. Минимальный объем комнаты должен составлять 15 куб.м. На каждый киловатт мощности размещенного в комнате оборудования должно приходиться 0,2 м. куб.м.;
обязательным условием является наличие на кухне вентиляции в рабочем состоянии. За один час она должна обеспечивать 3-кратный воздухооборот (приток, компенсирующий вытяжку и сгорание кислорода).

При выполнении расчета мощности вентиляционной системы на кухне используют следующую формулу:

М = (S x H x 12) + 30 %, где:

М – мощность вытяжки;

H – высота потолков;

S – площадь котельной;

12 – количество смен воздуха за один час, 30 % – минимальный запас мощности котельной для эффективной очистки воздуха.

Из помещения должен быть выведен вентиляционный ход. Он должен достигать высоты дымовой трубы. Только в этом случае будет обеспечиваться трехкратный воздухооборот. Декоративной решеткой должен быть закрыт выход из помещения. От потолка он должен располагаться на расстоянии 30 см.

Обязательным требованием к котельной в частном доме является наличие на кухне форточки, посредством которой будет обеспечиваться экстренное проветривание.

Настенные газовые установки в котельных частных домов устанавливаются на поверхности, которые отделаны материалами, не поддерживающими горение. Как правильно выполнять монтажные работы, можно узнать, если посмотреть фотографии из инструкций, которые есть на специализированных интернет-ресурсах. Если же в помещении, которое обустраивается под котельную, отсутствуют такие условия, то в этом случае установка должна производиться на оштукатуренные плоскости. При этом между стеной и агрегатом отопления должно соблюдаться расстояние в 10 см.

Для изоляции стен частного дома, которые являются трудногорючими, используется металлический экран. Он представляет собой асбестовый лист, на который уложен лист стали. При этом экран размещают так, чтобы он выходил за корпус устройства по бокам на 10 см, а сверху и снизу – на 70 см. Готовый вариант наглядно демонстрируют фото котельных в частном доме.

Инструкция по обвязке котла

Выполнив монтаж оборудования котельной в подвальном помещении и получив полноценную систему отопления, следует выполнить обвязку котла. При этом нужно предусмотреть, чтобы расположение котла было ниже уровня установленных радиаторов отопления и ниже пола. Это крайне важно в тех случаях, когда выполняется устройство систем с естественной циркуляцией. Далее можно переходить к основному этапу.

первым делом выполняем подсоединение к выходному патрубку отопительной трубы. Следует знать, что их диаметры должны быть одинаковыми;
перед тем как приступать к работам по монтажу коллектора, следует внимательным образом изучить отметки на его корпусе, чтобы избежать путаницы с прямой подачей и «обраткой». На котел идет отверстие 1,25, а для подсоединения трубопровода предназначено отверстие 1 дюйм. Все другие неиспользуемые выходы должны быть закрыты заглушками;
на трубе подачи, согласно инструкции, должно присутствовать устройство, обеспечивающее безопасность низкотемпературных контуров. К числу таковых ,в частности, относится «теплый» пол. Для этого устанавливается трехходовой смеситель. С его помощью можно осуществлять регулировку температуры при подключении других потребителей;
циркуляционное насосное оборудование располагается в обратном контуре. При установке оно подсоединяется к коллектору и распределительному клапану;
на завершающей стадии работ выполняется установка приборов, посредством которых осуществляется контроль за давлением и температурой. Кроме них размещаются проходной фильтр, краны для балансировки и слива. Наряду с ними выполняется монтаж обратных и воздушных клапанов;
действия по обвязке котла у котельных с разным оборудованием могут иметь разный порядок.

Котельная в частном доме

Автор: Андрей Витальевич Васильев

Согласитесь, что сделать свой дом безопасным, игнорируя требования по установке газового котла в частном доме, не получится. Это правильно? Только проблема в том, что в профильных документах сложно разобраться, так как область применения регламентирована десятками СНиП, ГОСТ.

Этап монтажа оборудования
Этап №1 – проект установки
Этап 2 – утверждение проекта
Этап 3 – монтаж газового котла
Этап 4 – проверка работоспособности

Все необходимые правила установки газовых котлов изложены в соответствующих инструкциях. Но проблема в том, что их много и на знакомство с ними уйдет немало времени. Поэтому в большинстве случаев приходится полагаться на специалистов

ГОСТ с номерами Р 52318-2005; Р 58121.2-2018; 3262-75. Где указано, какие трубы и соединительные элементы можно и нужно использовать при установке газового котла. Кроме того, описаны стальные и другие виды газопроводов. А также указаны их характеристики;
СНиП 21-01-97. В этом документе изложены меры безопасности, которые следует соблюдать при эксплуатации зданий, в том числе отапливаемых газовыми котлами. А также произвел деление строительных материалов на горючие, негорючие. А такая информация важна при оборудовании помещения, в котором будет размещаться котел.

Кроме того, следует ознакомиться с правилами, изложенными в СП 60.13330.2016 (Данный документ является актуализированной версией известных СНиП 41-01-2003). Ведь именно в этом подзаконном акте указано, что для отопления жилья можно использовать индивидуальные источники отопления и какими они должны быть.

Соблюдение действующих требований при установке котлов является обязательным. Так как в противном случае указанный агрегат просто не будет допущен к использованию. А за несанкционированное подключение предусмотрены серьезные санкции в виде крупных штрафов (от 10 тысяч рублей). Об этом говорится в ст. 7.19Кодекса об административных правонарушениях, а также в ст. 215.3

УК РФ И, если, например, возник вопрос, зачем нужно знать меры безопасности или нагрузки на трубы при строительстве. Тогда следует помнить, что установленный котел будет допущен к эксплуатации. И, при несоблюдении установленных правил, изложенных в соответствующем документе, придется устранять выявленные недостатки.

В случае, когда купленный газовый котел установлен в собственном деревянном доме и не соблюдены требования по размерам фундамента, который в любой момент должен превышать габариты котла не менее чем на 30 см. Тогда вместо того, чтобы наслаждаться комфортом, придется демонтировать конструкцию и выполнять работы по новой.

Представленный документ должен содержать запрос и указывать планируемый расход газа. Если ее точная стоимость неизвестна, а у собственника недвижимости нет необходимых знаний для выполнения расчета, то данную услугу можно согласовать с представителями горгаза. Но для этого вам придется подать отдельную заявку.

обеспечивают гидравлическую и термическую стабильность. Простыми словами это означает, что система отопления в целом, как и сам котел, должны быть надежными и стабильными на протяжении всего жизненного цикла, вне зависимости от условий эксплуатации.

Для понимания: если котел не обеспечивает нагрев воздуха до комфортных температур, будет ли иметь значение правило, которое говорит о том, каким должен быть минимальный размер существующего газового котла в конкретном частном доме?

А именно, нельзя размещать газовое оборудование на поверхностях из горючих материалов. Например, на деревянной основе. Опасно и поэтому запрещается устанавливать котлы на балконах, лоджиях, в подвалах и других местах, где процедура вентиляции затруднена.

Если планируется использование сжиженного углеродного газа, то также запрещается размещать котел на первом этаже. Помещения, которые используются для отдыха, являются самыми неподходящими помещениями для размещения отопительного оборудования. Кроме того, двери из котельной не должны выходить в комнаты отдыха – это тоже следует учитывать при проектировании.

минимальный объем помещения 7,5 м³. Причем актуальна такая норма только для котлов, мощность которых не более 30 кВт. Если указанная характеристика агрегатов выше, то минимальный объем котельной должен быть 13,5 м³. А при мощности 60 кВт – 15 м³;

Особое внимание при оборудовании котельной следует уделить окнам. Которые должны обеспечивать помещение достаточным уровнем освещения для выполнения необходимых операций по управлению котлом, а также служить для вентиляции помещений. Последний пункт является критическим.

Для установки подходят только распашные окна, которые к тому же обязательно открываются наружу. Эта конструктивная особенность в критических ситуациях позволит быстро проветрить помещение, например, при утечке газа. А в ряде ситуаций последствия взрыва будут уменьшены или нивелированы.

Все вышеперечисленные требования актуальны и для деревянных домов. Разница лишь в том, что при мощности котла более 60 кВт минимально допустимый объем помещения должен составлять 27 м³. При этом монтаж должен производиться на фундамент из негорючих материалов, которые также должны защищать деревянные стены от воздействия высоких температур.

Следует знать, что к помещению, его оборудованию и газоснабжению предъявляется множество требований. Поэтому проектированием должны заниматься специалисты. Также предлагаем ознакомиться со схемами котельных для частного дома. Подробнее — см.

Указанная процедура выполняется ответственными лицами горгазов (рыегазов). При этом в их задачу не входит выявление недостатков и отказ от проекта. Поэтому большинство перечисленных правил в предыдущем пункте можно корректировать.

Например, если площадь помещения чуть меньше требуемых 4 м² и нет возможности ее увеличить, будет разрешена установка котла. Но чтобы компенсировать недостаток, площадь остекления окна придется сделать больше. Аналогичные корректировки используются и во многих других случаях.

И оптимальным будет то решение, которое предусмотрено еще на этапе создания проекта. Поскольку это сокращает время, необходимое для установки котла, это также снижает затраты. Но для принятия оптимального решения нужны не только знания, но и опыт, который есть только у специалистов, с которым следует считаться.

Если жилье еще строится, то необходимо строго соблюдать правила. А, если таких возможностей нет, то в нормах проектирования указано, что газовую котельную в частном доме размещать нельзя, то есть для этих целей следует использовать пристройку или отдельно стоящее здание.

При правильном подходе руководящие документы делают многое. Например, если собственник здания заботится об эстетических свойствах котельной, то большую часть коммуникаций можно спрятать в воротах. Но, когда решено сделать это с трубами газопровода, то необходимо будет провести ряд мероприятий по повышению их коррозионной стойкости

Установить котел может любой человек, то есть это не обязательно должны быть специалисты специализированных организаций. Но следует помнить, что это не освобождает от соблюдения технологии, техники безопасности и всех прочих требований.

Проверка работоспособности оборудования и правильности его монтажа является обязательным этапом перед пуском оборудования. Проверка призвана выявить все нарушения и несоответствия требованиям с целью предотвращения возможных негативные последствия.

Следует помнить, что подбор котла, всего сопутствующего оборудования, в том числе трубопроводов, котла, счетчиков, также осуществляется в соответствии с правилами и требованиями, так как их характеристики и возможности должны позволять создать эффективную и безопасную система

Предварительно убедиться в отсутствии утечки газа, которая определяется специфическим и неприятным запахом. Затем нужно проветрить помещение и проверить наличие тяги. Также обеспечьте беспрепятственную подачу воздуха в котел, что снизит вероятность затухания пламени.

Не прислонять предметы к обогревателю. В котельной запрещается хранить взрывоопасные и пожароопасные предметы, вещества, жидкости. Например, дрова, емкости с бензином, бумага и тому подобное. Также запрещается хранить в котельной запасные баллоны для сжиженного газа.

Необходимо регулярно контролировать работу газового котла. При отключении агрегата на длительный период, например, в межсезонье, необходимо перекрыть газовый кран и подачу воды. Также необходимо отключить агрегат от сети.

К работе с котлом не допускаются неподготовленные люди — дети и пожилые люди. Также в обязательном порядке следует помнить, что при обнаружении утечки газа следует немедленно прекратить использование котла и сообщить о неисправности газовой службе.
