Устройство ленточного фундамента для частного дома: как не ошибиться в выборе основания для застройки

Как рассчитать глубину и ширину

Параметры ленты определяются несколькими факторами:

• Вес дома.
• Состав и несущие способности грунта.
• Уровень залегания грунтовых вод.

ленты представляет собой сложную инженерную задачу, самостоятельное выполнение которой чревато появлением массы ошибок. Для создания проекта необходимо участие профессионалов, имеющих соответствующее образование и опыт.

При этом, следует учитывать некоторые общие правила. Например, толщина ленты на 10 см должна превышать толщину стен. Несущая способность бетона очень высока, и иногда идут на компромисс — увеличивают толщину ленты непосредственно под самой стеной, образуя подобие козырька.

определяется типом ленты. Для заглубленных оснований определяющим фактором является глубина промерзания грунта в регионе (табличное значение, имеется в приложениях СНиП).

Мелкозаглубленные ленты обычно погружают на глубину от 70 до 50 см, в зависимости от величины морозного пучения грунта.

В любом случае, определять параметры ленты должен проект, составленный и рассчитанный грамотными специалистами.

Правильная высота над землей

Участок ленты, возвышающийся над уровнем грунта, называется цоколем.

Он необходим для решения нескольких задач:

• Подъем уровня пола первого этажа. Высота цоколя определяет плоскость установки перекрытия, которое большинство владельцев желает поднять над землей.
• Защита материала стен от контакта со снеговыми массами в зимнее время. Если сугробы соприкасаются со стенами, возможно намокание и пропитывание материалов водой, что способствует разрушению конструкций дома.
• Придание дому солидности, респектабельности. Высокий цоколь делает дом более привлекательным, увеличивает его размеры.

Обычно высоту цоколя делают не менее (минимальное значение) 40 см и выше.

Для каких грунтов он подходит

Ленточный фундамент хорошо себя зарекомендовал на большинстве типов грунта. Однозначно не подходят для строительства ленты только торфяники, остальные варианты следует рассматривать особо.

Наиболее удачны скалистые или гравелистые почвы с низким залеганием грунтовых вод. Несколько хуже рыхлые пески. Наибольшую опасность представляют собой глины и суглинки, которые имеют свойство не пропускать воду, одновременно активно поглощая ее.

Такие грунты обладают значительными пучинистыми воздействиями и требуют производства больших объемов дополнительных работ — создание увеличенного слоя подсыпки, дренирование и ленты.

Пошаговая инструкция по монтажу МЗЛФ

Одним их наиболее популярных видов ленты для частных домов является фундамент. Это удачный вариант основания, позволяющий сэкономить на количестве стройматериалов, уменьшить объем земляных работ и общих трудовложений.

Учитывая относительно малую глубину погружения, требуется качественное обследование участка с выполнением пробного бурения и определения уровня грунтовых вод. Это позволит определить состав слоев, даст основания прогнозировать наличие проблемных факторов, нагрузок пучения и т.д.

Эти действия, как и создание проекта, должен выполнять подготовленный специалист.

Дальнейшие действия выполняются поэтапно:

Разметка поверхности

На участке производится удаление верхнего слоя почвы и, при необходимости, планировка. Затем с помощью кольев отмечаются угловые точки будущей ленты. Между кольями натягивают шнуры, проверяют соответствие проектным данным, ориентацию по сторонам света и прочим параметрам.

Обязательно следует проверить соответствие длин диагоналей. Если они не равны, надо найти ошибку и исправить ее, чтобы получить качественную и точную разметку.

Подготовка траншеи

После того, как произведена разметка, начинается рытье траншеи. Выемка грунта производится на заранее определенную глубину. Обычно для этой цели используется экскаватор, поэтому углы приходится поправлять и подчищать вручную.

Вынутый грунт складируется по бокам траншеи, но чаще всего он вывозится или складируется в отдельном месте.

Ширина траншеи должна обеспечивать достаточно места для монтажа опалубки, для чего ее обычно принимают на 30 см больше, чем проектная ширина ленты.

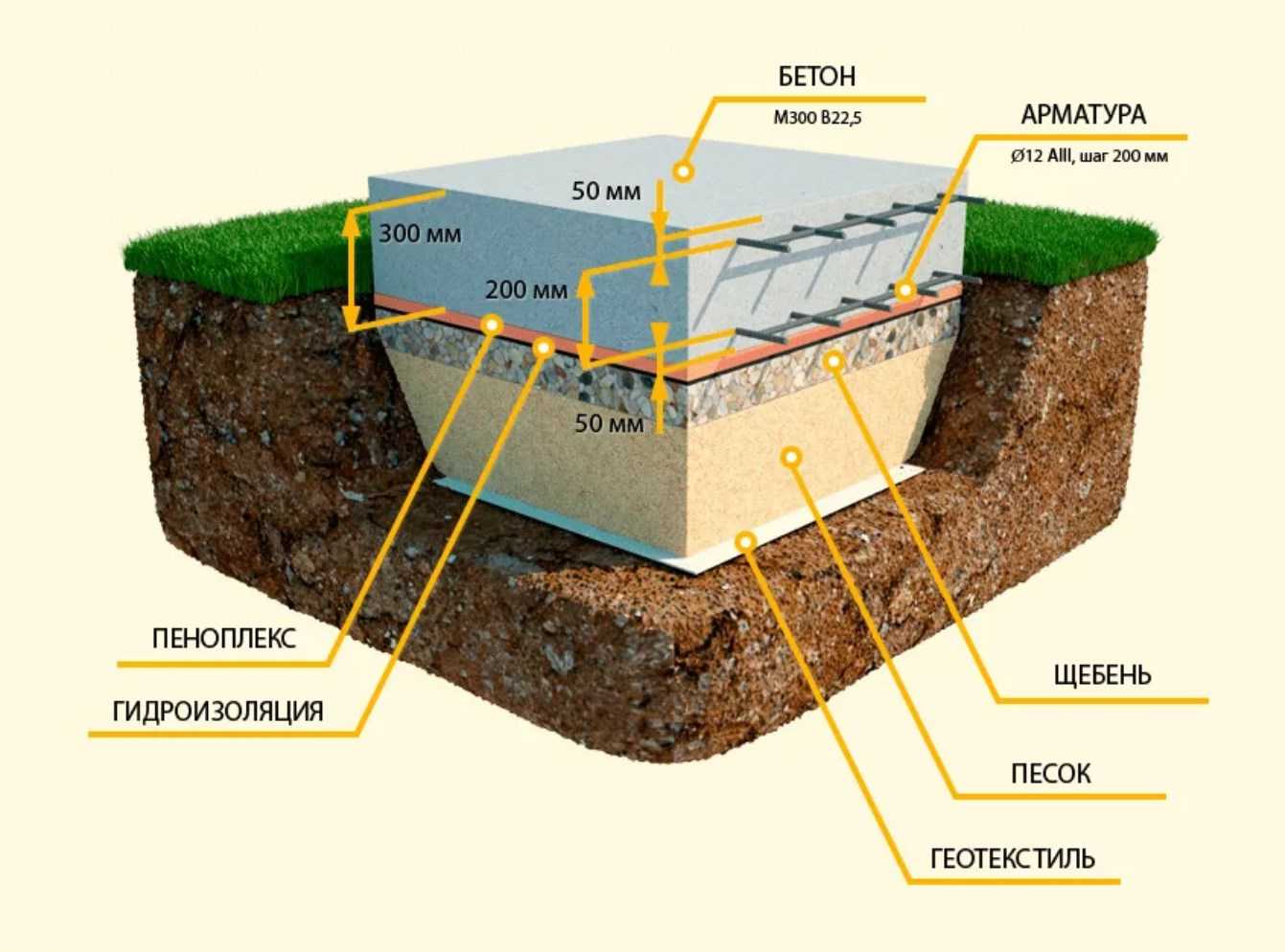

Подушка под ленточный фундамент

Песчаная подушка выполняет несколько функций:

• Выравнивание дна траншеи, образование ровной горизонтальной опорной линии.
• Выполнение дренирующих функций.
• Прием нагрузок пучения и перераспределение их по всей длине ленты.

Обычная толщина слоя подушки составляет 10-20 см. Некоторые строители указывают на большие размеры — 30-40 см, но следовать таким советам не рекомендуется

Чем толще слой, тем больше величина оседаний. Песок необходимо тщательно уплотнять, но некоторые оседания происходят в любом случае, поэтому следует ограничивать толщину подушки.

Монтаж опалубки

обычно собирают из обрезных досок толщиной 25-40 мм. Чем выше лента, тем толще доски. Сборка начинается с изготовления щитов. Они имеют ширину немного большую, чем расчетная высота ленты.

При сборке надо соблюдать максимальную плотность соединений, все щели заделываются паклей, деревянными рейками. Собранные щиты аккуратно опускают в траншею и устанавливают в нужном положении.

Снаружи опалубка фиксируется вертикальными и наклонными упорами, изнутри устанавливаются поперечины, определяющие ширину ленты

Монтаж надо производить максимально прочно и аккуратно, все крепежи располагать снаружи, чтобы впоследствии было легче демонтировать опалубку.

Армирование

Толщина арматуры для мелкозаглубленной ленты колеблется в пределах 10-12 мм для рабочих, и 6-8 мм для гладких стержней.

Можно произвести сложные расчеты, или использовать онлайн-калькуляторы, но в подавляющем большинстве случаев результат будет именно таким.

Используется традиционная металлическая или современная композитная , не способная к коррозии и обладающая малым весом.

Вязка арматуры

Сборка арматурного каркаса производится методом . Для этого нужна мягкая отожженная проволока толщиной около 1 мм. Процесс вязки прост — кусок проволоки длиной 25-30 см сгибают пополам, получая род петли.

Затем ее заводят снизу под соединение прутков, поднимают концы вверх, обхватывая соединение. Затем концом специального крючка подцепляют петлю и несколько раз (4-6) закручивают вокруг другого конца.

Получается прочное и плотное соединение.

Выбор бетона для заливки

Наиболее предпочтительным вариантом является применение бетона М200. Он обладает достаточной прочностью, устойчивостью к нагрузкам и внешним воздействиям.

Менее прочные марки использовать не рекомендуется, так как бетон имеет большие допуски по качеству и может оказаться совсем слабым, хотя марка материала будет выдержана.

Использование бетона М200 гарантированно обеспечит нужное качество материала.

Заливка

— основной этап работ. Она производится из нескольких точек, равномерно расположенных по всему периметру ленты. Это позволяет получить одинаковое качество бетона в любой точке фундамента. Работы надо выполнить за один раз, остановка не допускается.

Залитый материал штыкуют или обрабатывают виброплитой для удаления пузырьков воздуха. Затем ленту накрывают полиэтиленом для защиты от контакта с солнечными лучами. В течение 10 дней опалубку снимать нельзя.

В это время необходим периодический полив водой — первые 3 дня это делается каждые 4 часа, затем неделю полив производят трижды в сутки. Набор конструкционной твердости считается завершенным после 28 дней выдержки.

Основные ошибки при монтаже

Основными ошибками следует считать:

• Некачественное уплотнение песчаной подушки, вызвавшее значительные оседания.
• Использование некачественных или неподходящих материалов.
• Отсутствие аккуратности, тщательности в работе.
• Пренебрежение некоторыми этапами работ.

ОСТОРОЖНО!

Все эти недочеты способны вылиться в деформацию или разрушение ленты в течение первых нескольких лет службы.

Работы по устранению ошибок чрезвычайно дороги, трудоемки и не гарантируют удачного результата, поэтому отнестись к строительству следует максимально ответственно и внимательно.

Полезное видео

В данном видео вы узнаете, как выглядит хороший ленточный фундамент для частного дома и каково его устройство:

Заключение

Создание ленточного основания не отличается высокой сложностью. Процесс достаточно понятен и вполне может быть произведен самостоятельно.

Привлекать специалистов обязательно только на стадии обследования участка и создания проекта.

Точный грамотный расчет и аккуратное соблюдение всех проектных требований при строительстве обеспечат создание прочного и надежного ленточного фундамента для частного дома.

Фундамент ленточный: монолитный, сборный (блочный), бутовый, кирпичный

Самый популярный фундамент в частном строительстве — ленточный. Это один из самых гибких фундаментов, который можно спроектировать для любого здания и для любого грунта. Прокладывается по периметру здания и под всеми несущими перегородками, из-за чего имеет вид ленты. В сечении он чаще всего имеет вид прямоугольного параллелепипеда, иногда с более широким основанием, иногда без. Ширина ленты должна быть везде одинаковой. Глубина закладки определяется исходя из выбранного типа фундамента, климатических факторов, типа и массы здания, геологического строения на участке и уровня грунтовых вод. Все эти факторы в совокупности определяют параметры ленточного фундамента.

Типы и типы ленточных фундаментов для разных грунтов

Не следует делать на неустойчивых и водонасыщенных, сильнопучинистых грунтах с большой глубиной промерзания (более 2 метров). Его можно сконструировать, но это будет стоить дорого. Они также не подходят для торфяников или лессовых почв. Обычно оптимальными в таких условиях являются другие типы фундаментов. Также ленты не всегда используются для легких конструкций – каркасных или деревянных: для них существует более дешевый, но не менее надежный вид – столбчатый или свайный (свайно-ростверковый). Во всех остальных случаях именно ленточный фундамент – чаще всего – оптимальный вариант.

Используется не только при строительстве домов. Изготавливается при строительстве забора, гаража, капитальных хозяйственных построек.

Ленточный фундамент очень пластичен — его можно сделать под любое здание и сооружение, придав любую форму

Проект: заказывать или нет

Строительство дома требует больших средств. Естественно, есть желание сэкономить. Но фундамент – это не тот этап, на котором стоит экономить, ведь неправильное его возведение приведет к проблемам, на устранение которых потребуется гораздо больше средств. Поэтому желательно заказать проект, а также геологоразведку.

Без этого этапа можно обойтись только при строительстве домиков, бань, временных или хозяйственных построек. Если строится капитальный дом, к тому же из тяжелых материалов, то риски слишком велики. Но это зависит от вас.

Собственно информации для самостоятельного проектирования фундаментов, особенно ленточных, достаточно. Но отсутствие знаний и опыта часто приводит к двум противоположным результатам:

• Фундамент выполнен с чрезмерным для данных условий запасом прочности. Это хорошо с эксплуатационной точки зрения, но приводит к увеличению затрат, часто превышающих стоимость проектирования.
• Недостаточный запас прочности или неправильная конструкция, приводящая к неравномерной осадке грунта. Результат – трещины в стенах дома.

Как видите, к перерасходу средств приводят оба варианта: на этапе строительства или на переоборудование и ремонт. И не факт, что проектные работы будут стоить дороже. Скорее наоборот. Расчет фундамента может стоить около 100-250 долларов, но для этого нужны геологические данные на участке, а эти исследования стоят в районе 1000 долларов. Для небольшого здания можно провести исследования самостоятельно, а для солидного — лучше, наверное, довериться профессионалам.

Виды ленточных фундаментов и их применение

При строительстве ленточного фундамента могут быть использованы несколько видов материалов, соответственно меняется и название, есть отличия в технологии. Что остается неизменным: рытье котлована и подготовка основания. Остальные шаги могут быть изменены. Кратко виды можно охарактеризовать так:

Самый распространенный – монолитный ленточный фундамент. Хотя он и имеет наибольшую трудоемкость, он представляет собой единую конструкцию, способную перераспределять нагрузки. Поэтому его часто используют на пучинистых грунтах. Если грунт сухой и прочный, можно установить сборный железобетонный фундамент. Зачастую имеет высокую стоимость, но времени на возведение требуется меньше, что иногда тоже немаловажно.

Бутовые и бутобетонные фундаменты применяют в основном в регионах с достаточным количеством подходящего материала — в горных или близких к ним. Там, во-первых, для них идеальные площадки, а во-вторых, еще и хорошие специалисты, способные грамотно выполнить работу. В низинных районах доставка камня невыгодна, и даже мастера не найти.

Инструкции по строительству | Требования к фундаментам и возвышающимся стенам

Фундаменты

Ленточный фундамент

Фундамент должен быть предусмотрен для всех кирпичных и блочных стен, дымоходов и несущих перегородок, включая перегородки с несущими стойками. Все внутренние фундаменты должны иметь ту же толщину и глубину, что и фундаменты наружных стен.

Схема В8 — Типовые ленточные фундаменты

Стандартные размеры, необходимые для фундаментов

Схема В9 — Стандартные размеры, необходимые для фундаментов

Глубина Глубина котлована фундамента должна быть не менее 600 мм ниже уровня земли при завершении.

Ширина Фундамент должен быть как минимум в 3 раза больше ширины стены, которую он поддерживает.

Толщина Бетон толщиной не менее 300 мм.

Указанные выше мин. фигуры; может потребоваться специальная конструкция фундамента и большие размеры. Для более крупных элементов, таких как дымоходы, требуется больший фундамент.

Плотные фундаменты

Поскольку плотные фундаменты являются специальной формой проектирования фундамента, важно, чтобы их проектировал квалифицированный инженер. Инженер должен иметь квалификацию по результатам экзамена, заниматься частной практикой и иметь страховку профессиональной ответственности.

Прежде чем приступить к проектированию плота, необходимо сначала провести обследование участка, результаты которого должны быть учтены при проектировании. После проектирования строительство должно находиться под наблюдением и должно быть завершено к удовлетворению инженера.

Земляные работы и засыпка

Выкопать участок до подходящего уровня, убедившись, что все мягкие слои удалены.

Диаграмма B10 — Выемка грунта до подходящей опоры

Заполните участок соответствующим гранулированным наполнителем. Засыпка слоями не более 225 мм в глубину. Процесс заполнения и уплотнения должен контролироваться квалифицированным инженером. Инженер должен иметь квалификацию по результатам экзамена, заниматься частной практикой и иметь страховку профессиональной ответственности.

Диаграмма B11 ​​- Засыпка подходящим гранулированным наполнителем и уплотнение

После заполнения и уплотнения сначала уложите арматуру, затем забетонируйте плот, залейте бетоном, провибрируйте и вылечите. Сталь и бетон по спецификации инженера.

Диаграмма B12 — Обеспечьте армирование, опалубку, заливку, вибрацию и отверждение. ДПМ должен быть калибра 1200; никогда не используйте переработанный материал.

Диаграмма B13 — Должны быть предусмотрены DPM, изоляция и стяжка

При укладке поверх изоляции стяжка должна иметь толщину не менее 65 мм с армирующей легкой сеткой. Ни в коем случае нельзя размещать изоляцию под плотом. Водопроводные и отопительные трубы должны быть выше уровня несущей плиты.

Когда дренажи проходят вблизи фундаментов

Когда дренажи проходят вблизи фундаментов, они могут подвергаться нагрузкам от фундамента. Для предотвращения осадки фундаментов и/или разрушения дрен необходимо принять меры предосторожности.

Существуют 2 общие меры предосторожности, которые необходимо принять в зависимости от расстояния дренажа от фундамента, когда дренаж находится на более низком уровне:

1. Если траншея находится в пределах 1 м от фундамента, траншея должна быть заполнена бетоном уровень подошвы фундамента.

2. Если траншея находится на расстоянии более 1 м от фундамента, траншея должна быть засыпана до уровня подошвы фундамента за вычетом расстояния от фундамента менее 150 мм.

Диаграмма B14 — дренаж менее чем в 1 м от фундамента

Диаграмма B15 — Слив более 1 млн. От Foundation

Стены

Сервис. и воздуховодов, поскольку недостаточный зазор или чрезмерная жесткость могут привести к оседанию или разрушению. Отверстие должно обеспечивать зазор не менее 50 мм по всему периметру трубы. Это отверстие должно быть закрыто жестким листовым материалом, чтобы снизить риск проникновения паразитов или наполнителя. Пустота также должна быть заполнена герметиком, целью которого является предотвращение просачивания газа. Дополнительные указания см. в TGD H строительных норм и правил.

Для ясности маскирование опе не показано на эскизах.

Диаграмма B16 — Коммуникации, проходящие через возвышающуюся стену

Для всех коммуникаций, проходящих через возвышающуюся стену, необходимо обеспечить зазор 50 мм. Воздуховоды должны быть предусмотрены там, где это необходимо.

Проемы и перемычки

В случае большого проема необходимо предусмотреть перемычку. Использование металлических перемычек в возвышающихся стенах не допускается.

Диаграмма B17 – Для больших отверстий должны быть предусмотрены перемычки

Защита водопроводных труб от замерзания

Руководство по надлежащей защите водопроводных труб и фитингов, а также всех труб холодной воды от повреждения от мороза изложено в пункте 1.9 Технического руководства G – Гигиена, Строительные нормы и правила 2008 г. с поправками от июля 2011 г.:

Подземная коммуникационная труба от внешнего счетчика/запорного крана должна иметь покрытие не менее 600 мм. Эта крышка должна сохраняться по всей длине трубы. Вблизи внешней стены труба должна быть изолирована изоляцией, непроницаемой для водяного пара.

Изоляция для подачи холодной воды через пол, соприкасающийся с землей.

Схема Б18 — Защита водопроводных труб от замерзания — полы, соприкасающиеся с грунтом

Изоляция для подачи холодной воды через подвесной вентилируемый пол.

Схема Б19 — Защита водопроводных труб от замерзания — подвесные вентилируемые полы

Перепады уровня

Подъемные стены Изменения уровня

Когда поднимающаяся стена имеет ширину 215 мм, изменение уровня должно быть между 150 мм и 860 мм.

Диаграмма B20 — Возвышающиеся стены — изменения уровня 150-800 мм

При изменении уровня от 800 мм до 1260 мм и когда подъем превышает толщину стены в 4 раза, толщина стены должна быть указана инженером. Инженер должен иметь квалификацию по результатам экзаменов, заниматься частной практикой и иметь страховку профессиональной ответственности.

Диаграмма B21 — Возвышающиеся стены — изменения уровня 800-1260 мм

подпорная стена. Следовательно, необходимо увеличить толщину стенок, а также необходимо соблюдать большую осторожность при уплотнении материала наполнителя.

Высота возвышающейся стены никогда не должна превышать четырехкратную ширину стены. Там, где полость не заполнена, толщина стенки принимается как сумма обоих листов стенки, как показано на рисунке.

Диаграмма Б22 — Максимальная высота возвышающейся стены по отношению к ее ширине

Диаграмма В23 — Максимальная высота возвышающейся стены по отношению к ее ширине наклоны, как показано ниже.

Диаграмма B24 — Установка гидроизоляционной мембраны на площадке с изменением уровня или уклоном

Диаграмма B25 — Типичная ступенчатая деталь DPC на наклонной площадке

Диаграмма B26 – Изменения уровня внутри дома

Используйте полиэтилен толщиной 1200, уложенный с герметизацией швов связующим материалом, который не повредит мембрану во всех случаях, когда DPM укладывается под бетон.

Схема B27 — Деталь А — Типовые вертикальные швы в DPM или DPC

Минимальный нахлест вертикальных швов для DPM или DPC должен быть 150 мм по длине стены. Стыки необходимо проклеить двухсторонним скотчем.

Чтобы предотвратить проникновение влаги под пол более высокого дома через разделительную стену над уровнем пола в соседнем доме, рекомендуется сделать эти разделительные стены полыми стенами, т.е. стеной между домом A и домом B ниже. Эта стена должна иметь дренаж к внешней стороне здания.

Диаграмма B28 — Путь боковой сырости

Диаграмма B29 — Перепады уровней в соседних домах

Схема B30 — Деталь X — Типовая деталь стены с изменением уровня

В ситуации, когда уровень земли выше уровня пола, важно принять меры для устранения риска проникновения влаги. При проектировании дома инженер или архитектор должен предусмотреть барьеры, достаточные для предотвращения этого.
