Монолитный ленточный фундамент: устройство, конструкция, порядок строительства

Монолитный ленточный фундамент представляется собой неразъемную конструкцию из стальной арматуры и бетонной ленты. Располагается по периметру здания и под всеми несущими стенами и элементами. При соблюдении технологии конструкция становится единым целым — монолитом —  и имеет очень высокую надежность и прочностные характеристики. По этой причине пользуется популярностью, как при возведении многоэтажных домов, так и частных коттеджей.

Монолитный ленточный фундамент целесообразно применять при невысоком уровне грунтовых вод: когда они располагаются ниже требуемой глубины залегания фундамента. В противном случае необходимо организовывать дренаж, а это дополнительные (и немалые) средства.

Так выглядит готовый монолитный ленточный фундамент

Устройство и типы

Содержание статьи

По глубине залегания ленточные фундаменты бывают мелкого и глубокого залегания. Мелкозаглубленные могут применяться на спокойных, непучнистых грунтах с хорошей несущей способностью под постройки небольшой массы — из древесины и возведенные по каркасной технологии.

В этом случае лента должна на 10-15 см уходить в твердый слой, который располагается под плодородным. В то же время по нормативам она не может быть менее 60 см.

Типы ленточных фундаментов по глубине заглубления

Монолитные ленточные фундаменты глубокого заложения делают под тяжелые, массивные дома. В общем случае опускают их на 10-15 см ниже уровня промерзания грунтов для данного региона. При этом подошва должна опираться на слой с хорошей несущей способностью. Если это не так, приходится углубляться ниже. Например, если уровень промерзания грунтов 1,2 м, а плодородный слой заканчивается на отметке 1,4 м, то приходится опускаться ниже 1,4 м.

С опалубкой или без

Вообще,  технология возведения монолитного ленточного фундамента предусматривает установку опалубки. Это конструкции из щитов, которая придает форму бетону и не дает ему растекаться. Понятное дело, что опалубка — это дополнительные расходы на материалы, а также дополнительное время на ее сборку и установку.

Опалубка — конструкция из досок или фанеры, которая придает фундаменту форму

Иногда в целях экономии, на хороших грунтах котлован под фундамент роют ровно по разметке — на нужную ширину и глубину. И в эти ямы  заливают бетон без опалубки. Такая технология не может гарантировать требуемую степень надежности,  результат спрогнозировать невозможно.  Дело в том, что для набора нормальной прочности бетону необходимо определенное количество воды. Без опалубки вода хоть и немного, но впитывается в грунт, что может сказаться на качестве самого бетонного камня.  В самом худшем случае он может крошится.

Из положения выходят, расстелив в траншее полиэтиленовую пленку. Но по ней потом ходят — армирование делать нужно. И прутья, и сапоги не один раз повреждают пленку. В результате влага все равно уходит.

Фундамент без опалубки — рискованная затея

В некоторых случаях такие фундаменты могут отстоять какое-то количество лет без проблем. Но рано или поздно, появляются трещины или бетон начинает крошиться. Вторая сложность работы с таким фундаментом — его далеко не идеальная геометрия. Для того чтобы снизить теплопотери, фундамент утепляют, причем чаще всего плитами пенопласта или экструдированного пенополистирола. Попробуйте наклеить их на неровную поверхность. Такая же ситуация с пароизоляцией: пленку очень сложно (практически невозможно) приклеить на неровный, пористый бетон с вкраплениями грунта. Оправдан или нет такой подход — решать вам,  но рекомендовать такой фундамент можно только под забор или сарай.

Подвал в доме с ленточным фундаментом

Подвал может быть такой же площади, как и дом, а может занимать только часть пространства. И определиться с его размерами нужно до момента проектирования.

Если подвал занимает только некоторую часть пространства, можно будет не вынимать весь грунт, а копать только траншеи под ленту. Копают подвал тоже по определенным правилам. Его размещение и обустройство также может быть разработано на стадии проектирования.

Ленточный монолитный фундамент с подвалом — сложная для проектирования задача (чтобы увеличить размеры картинки щелкните по ней правой клавишей мыши)

Если же решено было сделать подвал позже, то выбирать место и определять глубину нужно так, чтобы при проведении линий от основания дома под углом 45° они через пустоты не проходили (продемонстрировано на фото справа).

Если подвал находится под всей площадью дома, то и грунт вынимается весь до требуемой глубины. Вообще, подобный проект бюджетным не назовешь: работы и расходов намного больше. Во-первых, требуется усиленное армирование стен и их большая толщина. Так как внутри грунт не будет, то стенам подвала необходимо будет сопротивляться давлению грунтов извне.  Потому и толщина ленты будет намного больше и арматура нужна более мощная,  укладывается она с меньшим шагом, увеличится и количество поясов армирования. В результате только на фундамент расход арматуры увеличится. Во-вторых, потребуется бетонирование и, возможно, армирование пола подвала по всей площади. А это снова материалы — бетон и арматура. В-третьих, необходима будет эффективная вентиляция для удаления подземных газов. Такое строение самостоятельно уже не спроектировать. Работать должен профессионал, причем с большим опытом.

Один из вариантов устройства фундамента для дома с подвалом (чтобы увеличить размеры картинки щелкните по ней правой клавишей мыши)

Монолитный ленточный фундамент: этапы строительства

Даже если строить дом будет организация или бригада, застройщику знать технологию необходимо: только так можно проконтролировать процесс и быть уверенным в качестве работ.

В общем случае технология такая:

  • Разметка участка.
  • Земельные работы.
  • Уплотнение основания, базовая подсыпка и трамбовка.
  • Разметка ленты.
  • Гидроизоляция.
  • Сборка и установка опалубки.
  • Вязка арматуры.
  • Заливка бетона и его вибрирование.
  • Уход за бетоном.

Требуется некоторое пояснение. Двойная разметка — участка и ленты — нужна, если дом будет с подвалом под всей площадью дома. Первый раз вы размечаете  площадь дома с учетом припусков на установку опалубки. Тут уж без нее никак не обойтись. Затем, после того как котлован вырыт и дно подсыпано и утрамбовано, нужно будет разметить именно ленту. По этим отметкам потом будет устанавливаться опалубка, которая и сформирует «профиль» вашего дома.

Теперь немного подробнее о каждом из этапов.

Разметка участка

Так как для проектирования грунт исследовали на определенном участке, привязываться нужно жестко. Подземное строение часто бывает неоднородным и смещение на полметра может оказаться критичным: вдруг там просадочные породы или полость. С точностью до сантиметра позиционироваться вряд ли стоит, но желательно сильно не промахиваться.

Так можно сделать разметку под фундамент на участке

Земельные работы

Их объемы и используемая техника зависят от того, с подвалом будет у вас дом или без. Если без, то разметили вы ленту — так и нужно будет вынимать грунт. Только с запасом на установку опалубки — а это иногда 50*80 см с каждой стороны. Для щитов нужны распорки, которые не дадут им развалиться.

Если дом с подвалом — вынимать нужно будет весь грунт. Размеры котлована  — на 2-5 м больше размеров фундамента. Это все тот же запас под распорки для опалубки.

Если дом с подвалом — котлован получается болшой

Для больших объемов лучше использовать специальную технику. Аренда ее стоит немало, но работа бригады «копателей» в течение нескольких дней обойдется не дешевле. Скорости при этом несоразмерены.

Верхний плодородный слой укладывают отдельно, его можно сразу распределить по саду. Остальной грунт сваливают в кучу: частично он пойдет на обратную засыпку, частично его нужно будет вывезти.

Для дома без подвала копать меньше

Уплотнение дна котлована и подсыпка

После того как основную массу грунта вынули, дно необходимо выровнять и уплотнить. При работе экскаватора часто случается, что какие-то участки имеют на 20-30 см большую глубину, чем необходимо. Все эти неровности необходимо исправить: засыпать и утрамбовать.

Трамбовка и выравнивание нужны по всей площади котлована или траншеи. Причем, не при помощи колоды. Ее можно использовать, если строите забор. Даже уже при строительстве бани или дачи лучше использовать виброплиту.

Разберемся почему. На этот уровень приходится вся нагрузка здания. Даже небольшие пустоты и неровности могут вызвать неравномерную усадку и образование трещин. А дно после выемки земли неровное. И устранить это можно при помощи трамбовки. Еще лучше, если на дно насыпать слой песка со средним или мелким зерном. Он из-за меньших размеров лучше выравнивается. Но для лучшей и более быстрой трамбовки его нужно увлажнить (налить воды, чтобы промочить весь его объем). Виброплита создает усилие, уплотняющее песок на 15-20 см. Именно такой слой и требуется насыпать за один раз. Если по проекту, слой песка 30 см, значит насыпать сначала необходимо 15 см, пролить и утрамбовать его до высокой плотности. Затем насыпать второй и его тоже пролить и утрамбовать.

Есть даже узкие трамбовочные машины для уплотнения грунта в траншее

Часто в проект требует создание песчано-гравийной подсыпки. Тогда поверх уплотненного песка насыпается еще слой щебня фракции 30-60 мм. И он тоже утрамбовывается. Толщина этого слоя подсыпки 10-15 см. Его тоже нужно насыпать небольшими слоями примерно по 5 см и каждый утрамбовывать.

В этом случае грунт не только ровняется, он еще становится более плотным: щебень вбивается в расположенную ниже породу, повышая ее несущую способность. Так как плита бьет по камешку с большой силой, то уплотнение происходит на глубину до 40-50 см. А это — очень хорошо.

Опалубка для монолитного ленточного фундамента

Опалубку делают из досок толщиной не менее 40 мм, низкосортной фанеры или ОСП. Фанера есть недорогая, специальная — опалубочная. Она с одной стороны имеет ламинирование — есть защитная пленка. Потому использоваться может несколько раз.

Щиты из листовых материалов укрепляются поперечными и продольными брусками. Из досок скрепляются поперечинами. Выставляют собранные щиты по разметке ленты, закрепляют с наружной стороны укосами, а внутри устанавливают распорки. Все эти крепежные элементы должны придать опалубке заданные габариты. Они же не дадут щитам развалиться или выпятиться при заливке бетона: масса будет на стенки давить немалая, потому крепеж должен быть надежным.

Опалубка — неприменимый атрибут качественного фундамента

Армирование

Из-за особенностей строения — большой протяженности и малой ширины — на ленточный фундамент воздействуют в основном силы, которые пытаются сломать ленту поперек. Потому укреплять ее нужно по длинной стороне. Тут используют мощную ребристую арматуру от 10 мм в диаметре и больше. Вся поперечная арматура только стабилизирует продольные прутки в пространстве, потому ее можно брать гладкую и использовать небольшой толщины — 6-8 мм.

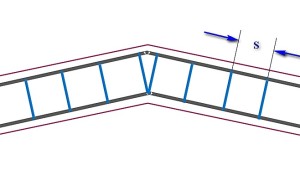

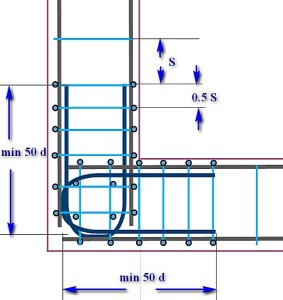

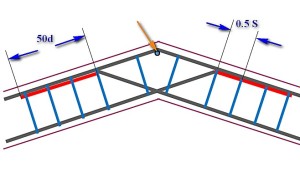

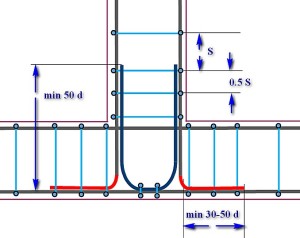

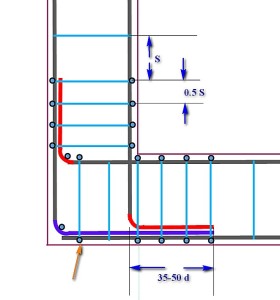

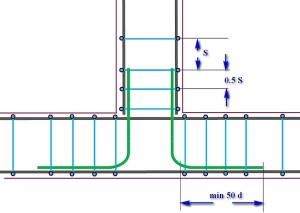

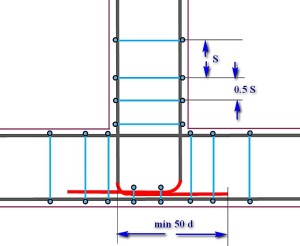

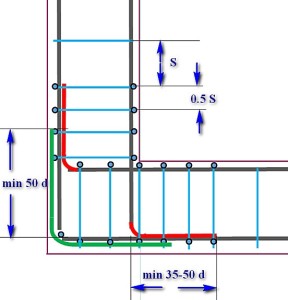

Схема армирования ленточного фундамента

Причем в большинстве случаев, независимо от глубины залегания, достаточно двух армирующих поясов: вверху и внизу ленты. Исключение устройство фундамента с подвалом под всем домом.

Схема армирования ленточного монолитного фундамента приведена на фото. В каждой точке соединения арматуру связывают специальной проволокой. Делают это вручную с использованием крючков или автоматических приспособлений — вязальных пистолетов.

Есть еще один способ: сварка. Но его использование не всегда оправдано. Работа идет быстрее, но при этом соединение получается жестким. При вязке проволокой у арматуры остается некоторая свобода. И это помогает компенсировать некоторые деформации без разрушения бетона. При сварке соединения жесткие, что с одной стороны неплохо, но с другой слишком жесткая конструкция может стать причиной появления трещин.

А так армирование выглядит вживую

Еще один момент: место сварки всегда начинает разрушаться первым. Хотя арматура находится в толще бетона, и потому не подвергается коррозии (кислород к ней не проникает), но при каких-либо нарушениях и поступлении кислорода разрушаются первыми сварные соединения.

На этом этапе происходит закладка вентиляционных продухов и коробов, через которые будут подводиться к дому инженерные коммуникации. Если об этом забыть, придется разрушать монолит а это очень нежелательно: чем меньше изъянов, тем крепче будет конструкция.

Заливка ленточного фундамента

При строительстве более-менее крупного дома проще и лучше заказывать доставку готового бетона на площадку в миксере. Тогда заливку можно сделать за один день.

Можно бетон делать самостоятельно. Но для этого потребуется бетономешалка. Вручную, перемешивая компоненты в корытах обеспечить должную степень однородности невозможно.

Для заливки большого фундамента проще заказать готовый раствор

Для заливки вручную понадобится как минимум, три человека: один замешивает бетон в бетономешалке, второй распределяет готовую порцию, а третий вибрирует только что залитый участок.

Вибрирование бетона производят при помощи ручных или переносных погружных вибраторов. Этот процесс позволяет удалить все пустоты, более равномерно распределить заполнитель. В результате прочностные характеристики бетона намного улучшаются, он приобретает морозостойкость из-за того что намного меньше впитывает воду. Потому не пропускайте этот этап: при тех же компонентах в растворе, получаем в результате бетон более высокой марки.

Чтобы бетон стал более однородным и приобрел дополнительно морозостойкость, обработайте его вибратором

Еще один момент: при заливке из машины нужно использовать специальные желоба. Во-первых, ими проще доставить бетон к нужной точке, а во-вторых, раствор не должен падать с большой высоты. Если высота падения превышает 150 см, он расслаивается. Результат — низкая прочность.

Уход за бетоном

Если работы велись в жаркую сухую погоду, ленту необходимо прикрыть полиэтиленовой пленкой или любым другим материалом, предотвращающим быстрое испарение влаги. Так как глубина бетона большая, смачивание поверхности ощутимых результатов не даст. Главное — не дать пересохнуть верхушке и пленка с этой задачей справляется отлично.

Если температура во время и после заливки держится в районе +20°C, через трое суток после заливки бетон наберет крепость порядка 50%. И на четвертые сутки опалубку можно снимать и приступать к дальнейшим работам.

При более низких температурах ждать нужно больше: при +10°C это уже 10-14 дней, а при +5°C процесс схватывания практически прекращается. В таких условиях нужно или утеплять опалубку, или подогревать бетон.

Монолитный ленточный фундамент готов, но предстоят еще работы по его утеплению и гидроизоляции. Только после этого его засыпают (обратная засыпка).

stroychik.ru

Ленточный фундамент своими руками — пошаговая инструкция

Строительство любого объекта предполагает заливку основания. Долговечность и безопасность эксплуатации здания можно обеспечить, если обустроить ленточный фундамент, который часто используют при возведении частных домов.

Преимущества и недостатки

Основание представляет собой сооружение в виде ленты, созданной по периметру будущего дома. При составлении проекта строения архитектором указывается расположение жилых комнат и хозяйственных помещений. Это необходимо для распределения нагрузки постройки на грунт.

Достоинства

Фундамент данного типа имеет ряд преимуществ:

  1. Бюджетность — для заливки требуется относительно небольшое количество строительных материалов. Помимо цементной смеси, необходимы доски для возведения опалубки и арматура.
  2. Простота — не требуется привлечение сложной техники. Сначала роется траншея, затем в ней фиксируется опалубка и заливается раствор.
  3. Устойчивость к большим нагрузкам, долговечность. Благодаря обустройству монолитного основания можно возводить здание в несколько этажей. При этом деформация исключена даже на нестабильных грунтах.
  4. Оперативность — масштаб работ относительно небольшой, большую часть времени занимают подготовительные работы.
  5. Многофункциональность — если соорудить заглубленное основание, то возможно обустроить функциональное подвальное помещение.

Недостатки

У основания ленточного типа имеются следующие недостатки:

  1. Обязательно требуется проведение исследований нестабильной почвы. Если этого не сделать, в будущем возможно проседание строения. Изучение поведения грунта в период промерзания — процесс длительный и дорогостоящий.
  2. Проводятся точные расчеты использования строительных материалов, как для заливки фундамента, так и для частного дома. Возведение здания в несколько этажей на участке, где недостаточно изучены свойства почвы, приведет к перекосу одной или нескольких стен дома.
  3. Для возведения здания подбираются проекты домов с самой простой архитектурой, что не всегда приемлемо для жильцов.
  4. Для заливки основания требуется проведение земельных работ (копка траншеи).
  5. Предполагается реализация гидро- и теплоизоляционных мероприятий.

Виды

Выбор вида основания зависит от следующих факторов:

  • рельеф местности;
  • качество грунта;
  • уровень влажности почвы;
  • сложность архитектуры строения;
  • личные предпочтения и финансовые возможности хозяев.

Выделяют несколько видов основания:

Что из себя представляет сборный фундамент.

  1. Цельнолитой — заливается монолитное основание непосредственно на месте строительства в предварительно подготовленную опалубку. Это самый надежный вид, он пригоден для любого грунта.
  2. Сборный — используют готовые блоки из железобетона или кирпичи. Для надежности фиксации отдельных фрагментов конструкции применяют цементный раствор. Основание простое в сборке, однако требуется привлечение техники.

Разница в стоимости обустройства этих двух видов фундамента незначительная, выбор зависит от особенностей будущего строения.

Материалы для обустройства фундамента

Общая площадь строения и сложность возводимой конструкции — параметры, определяющие закупку материала. Так, для изготовления сборного основания понадобится следующее:

  • плиты либо бетонные блоки;
  • цементный раствор;
  • гидро- и теплоизоляционные материалы.

Для надежности фиксации требуется дополнительная заливка железобетонной ленты, связывающей элементы в единое полотно.

Для монолитного основания применяют:

  • деревянные доски либо пенополистирол для опалубки;
  • арматура;
  • цементная смесь;
  • тело- и гидроизоляция.

Ориентируясь на заключения по типу грунта на заданном участке, принимается решение об обустройстве дополнительной подушки, состоящей из песка и щебня.

Составляющие монолитного фундамент.

Последовательность работ по созданию ленточного основания своими руками

Обустройство основания собственными руками предполагает соблюдение последовательности этапов строительства.

Расчет фундамента

Прежде всего следует провести геодезические исследования. Это позволит выявить глубину промерзания почвы в том или ином месте участка. Не менее важно понимать, на каком расстоянии от поверхности земли проходят грунтовые воды. Государственные службы проводят необходимые изыскания, после чего выдают заключение и расчеты. На основании полученных результатов разрабатывается проект основания.

Создавать проект жилого дома самостоятельно рискованно, т.к. от этого зависит безопасность. Если планируется построить небольшие хозяйственные сооружения, то расчеты можно сделать самому, определив глубину залегания фундамента.

Разметка участка

После проведения расчетов и составления архитектурного плана можно приступать к разметке участка, ориентируясь на расположение несущих и межкомнатных стен. Данный этап лучше выполнять нескольким людям для более четкого и ровного нанесения меток.

Разметка участка.

Перед тем как начать нанесение разметки, важно очистить весь участок от загрязнений и мусора. Лучше снять верхний (плодородный) слой почвы и разбросать землю на месте будущего расположения огородного участка.

По нанесенным меткам приступают к забиванию колышков. Недопустимо даже незначительное отклонение геометрических параметров от запланированных. Контролируется уровень натяжения шнура. Если есть возможность, то можно вместо колышков использовать деревянные конструкции, к которым будет более удобно фиксировать разметочные шнуры или проволоку.

После установки колышков и крепления разметочного шнура обязательно проверяются параллельность и перпендикулярность линий. Если линии четкие, а углы прямые, то разметку наносят на грунт порошком извести. Сразу можно обозначить контуры крыльца либо веранды. Для будущей кирпичной печи или камина следует также предусмотреть заливку фундамента.

Выкапывание траншеи

Траншея выкапывается строго по нанесенной разметке. Глубина и ширина ямы определяются специальными службами, которые составляли проект строительства здания. Работы выполняют так, чтобы сохранить стены траншеи вертикальными и ровными. Если грунт рассыпчатый, то в местах обвалов временно следует установить подпорки.

Периодически необходимо выполнять замеры траншеи. Глубина по периметру должны быть одинаковой, при этом в учет принимаются склоны, имеющиеся на участке.

Подготовка котлована для заливки.

Подготовка дна котлована

В подготовленной траншее следует обустроить специальную подушку, используя песок. Толщина такого слоя может составлять 150-200 мм. Специалисты рекомендуют засыпать весь объем песка в несколько приемов, тщательно утрамбовывая каждый слой, предварительно смоченный водой.

Чтобы исключить вероятность размывания песка при заливке цементного раствора, поверх подушки застилают рубероид, который будет служить дополнительной гидроизоляцией фундамента.

Установка опалубки

Чаще опалубка устанавливается из струганых досок. Допустимая толщина древесины — 50 мм.

Применяют также щитовую разборную опалубку. Листы плотно прижимают к стенам траншеи и для надежности фиксации устанавливают специальные распорки. В исключительных случаях обустраивают несъемную опалубку.

Важно точно соблюдать вертикальность каждой плоскости — эксплуатационные характеристики фундамента во многом зависят от соблюдения нормативов и стандартов. Обязательно в основании оставляются отверстия для возможности в дальнейшем уложить канализационные и водопроводные трубы.

Установка арматурной решетки

Для прочности по периметру опалубки устанавливают стальную конструкцию, сваренную из прутков арматуры. В проекте должна быть указана толщина этих прутьев, их расположение и количество, необходимое для объекта.

Наложение арматурной решетки в котлован.

Металлический каркас сваривается по чертежу непосредственно в опалубке либо за ее пределами. Обязательное требование — точное соблюдение правильных параметров.

Заливка бетона

Для бетонирования используют смесь хорошего качества. Бетонную массу можно замесить самостоятельно, соблюдая пропорции, но рекомендуется приобрести ее у проверенного производителя.

Заполнять опалубку бетоном следует поэтапно. Каждый слой тщательно утрамбовывается, исключая наличие пустот. Простукивая стенки опалубки, можно услышать, где образовался карман, не заполненный раствором. Толщина каждого слоя, заливаемого в один прием, должна быть не менее 20 см.

Бетонную смесь заливают из желоба, по которому масса опускается в опалубку равномерно до нужной отметки. Максимальная высота расположения желоба над опалубкой составляет 1,5 м.

Полезные рекомендации

Опалубку можно разбирать по истечении 7-10 дней, дождавшись полного застывания бетонной массы. В качестве дополнительной защиты проводится гидроизоляция. Допустимым вариантом считается использование для этой цели рубероида, который приклеивается к основанию битумной мастикой.

1beton.info

Ленточный фундамент для дома: устройство, технология строительства

Есть необходимость устроить качественную фундаментную основу для дома способную эксплуатироваться продолжительный период? Ленточный фундамент для дома – наиболее удачный выбор. Он дает возможность строить довольно большие объекты с подвальными помещениями и без них. Из двух существующих типов – сборного и монолитного – многие предпочитают второй метод, потому что для его обустройства нет необходимости привлекать специальную технику.

Преимущества ленточного фундамента для строительства дома

Все потребители, знакомые с этой конструкцией, выделяют в ней несколько достоинств:

  • фундаментная основа отличается предельной простотой в устройстве, так как заливать бетонную смесь и выкладывать блоки сможет любой строитель, даже начинающий;
  • универсальность ленточного фундамента под дом – на такой тип основания разрешается ставить каркасные сооружения, дома из кирпичного и пенобетонного материалов, бревенчатые срубы;
  • правильный ленточный фундамент обладает способностями выдерживать значительные нагрузочные воздействия не только снизу от почвы, но и сверху от общей массы объекта.

Железобетонная основа ленточного типа способна прослужить длительное время, даже если стены построены из тяжелых материалов. По цене она уступит винтовым сваям, но по надежности считается самым лучшим вариантом.

Недостатки

К отрицательным моментам относятся следующие:

  • технология строительства ленточного фундамента под дом подразумевает обязательное проведение на строительной площадке анализа почвенного состава;

  • при строительстве основания из ФБС приходится нанимать грузоподъемную технику;
  • если в качестве основы выбран монолитный вариант, то придется выжидать не менее четырех недель, пока залитая бетонная смесь не наберет требуемую прочность;
  • ленточную фундаментную основу невозможно строить на сильнопучинистой и обводненной почве.

Виды ленточных фундаментов

По глубине заложения выделяют три типа основания;

  • незаглубленный;
  • мелкозаглубленный;
  • заглубленный.

Два первых варианта ленточного фундамента выбираются под строительство легких домов, а вот третий выдерживает значительные нагрузки.

По сечению фундаментные основания бывают прямоугольными и Т-образными. Второй тип лент выдерживает существенные нагрузки и используется под массивные сооружения.

Материалы для фундамента

Устройство ленточного фундамента для частного дома подразумевает подготовку необходимых инструментов и материалов.

Итак, для работы потребуются:

  • речной среднефракционный песок;
  • щебенка либо гравий;
  • доски или фанерные листы для обустройства опалубочной конструкции;
  • арматурные прутья диаметров 1 – 1.2 см, проволока вязальная;
  • колышки для разметки и шнур;
  • бетон или компоненты, его составляющие – вода, цементный материал, песок.

Кроме того, потребуются следующие инструменты:

  • ломы и лопаты;
  • рулетка строительная, отвес, уровень, нивелир;
  • гвозди и молоток;
  • бетоносмеситель;
  • ведра, тачка;
  • мастерок;
  • виброустановка.

Если нет времени готовить бетонную массу своими силами, можно приобрести ее с доставкой на фирме. Требуемое количество раствора будет подвезено прямо на строительную площадку.

Этапы выполнения работ

Итак, как правильно сделать ленточный фундамент для дома своими руками? Для начала выполняется исследование грунта, после чего определяются толщина, высота и ширина ленточного фундамента. Кроме того, климат региона определяет глубину закладки ленточного фундамента не только для одноэтажного дома, но и для других сооружений. Если на этом этапе ваших знаний окажется недостаточно, работы следует поручить опытным специалистам. Есть определенные нюансы, пренебрегать которыми не следует.

Если вы решили возвести ленточный фундамент для частного дома своими руками, советуем внимательно изучить пошаговую инструкцию, приведенную ниже.

Подготовка и расчет

Предположим, вы запаслись необходимыми материалами и инструментами, составили схему ленточного фундамента, определили особенности почвенного состава.

Начинаем пошагово изучать, как залить ленточный фундамент на участке своими руками.

Для начала оценим участок. Имеющуюся растительность в виде кустов или деревьев придется удалять, вывезти с рабочей зоны мусор, остатки старых построек, выровнять площадку, устроить на ней временное освещение, подвести по возможности воду.

Теперь следует сделать разметку, чтобы перенести размеры ленточного фундамента на местность. Для этого вам понадобятся рулетка и нивелир, шнур и колышки.

Копка траншей

Как только основные размеры фундаментной основы будут перенесены на местность, разрешается начинать разрабатывать грунт. Для этого существует два способа:

  • подготовка траншеи под дом без подвального помещения;
  • устройство котлована для объекта с подвалом.

Второй способ считается трудоемким, но дает возможность с максимальной выгодой пользоваться полезной площадью всех помещений.

Разработка грунта ведется вручную, или можно привлечь землеройную установку. Глубину канавы определяют с учетом уровня заложения фундаментного основания и размера подушки под него.

Копку траншеи либо котлована начинают с угла, расположенного ниже остальных, чтобы была возможность контролировать ровность всего дна. Стенки делаются ровными, осыпаться они не должны.

Исходя из типа почвенного состава, во время рытья траншеи могут понадобиться раскрепления стенок. Как правило, эта необходимость возникает на глубине одного – полутора метров. Это означает, что строительство ленточного фундамента для дома потребует соблюдения дополнительных мер безопасности на площадке.

Во время проведения работ рекомендуется периодически контролировать глубину и ровность отрывки.

Подушка фундамента

Грунт может быть разработан любым из двух способов, но все равно придется устраивать фундаментную подушку, предназначенную для выполнения определенных функций:

  • выравнивания поверхности;
  • равномерного перераспределения нагрузочных воздействий от фундаментной основы на почву;
  • дренажа.

Для обустройства указанной подушки потребуются следующие материалы;

  • песок и гравий;
  • щебенка;
  • шлак.

При подготовке песчаного слоя используют крупные или средние фракции материала, потому что мелкий песок способен дать усадку. Подушка из песка, кроме основных функций, предотвращает образование пучений от сильных морозов, которые могут происходить непосредственно у ленточной основы.

Песчаная подушка может иметь толщину от 30 до 50 см, а если грунты насыпные, то этот размер увеличивается до 1.5 – 2 м, чтобы заменить основание, имеющее неподходящие для строительства характеристики. Для этого используют один из способов:

  • вибрирование;
  • проливку водой;
  • уплотнение грузами.

Песчано-гравийная смесь дает возможность для увеличения несущих способностей, но увеличивает финансовые расходы всего строительного процесса. Если принято решение подушку устраивать из щебня, рекомендуется выбирать гранитные камни, фракция которых составляет 2 – 4 см.

Меньше всего для подобных целей применяют шлаковый материал. Стоит он достаточно дешево, но высокого уровня надежности обеспечить не способен.

Опалубка

Теперь рассмотрим, как делается опалубочная конструкция для заливки ленточного фундамента. Это наземная часть, формирующая цоколь будущего объекта. Высота может быть различной. В холодных регионах она составляет пятидесяти сантиметров, для более теплых районов это значение может быть снижено в полтора – два раза. Для устройства щитов можно использовать различные материалы – доску, фанеру, трубы из асбестоцемента и т. п.

Опалубочная конструкция может быть двух видов:

  • съемная – после заливки бетонного раствора ее через определенное время убирают;
  • несъемная – представляет собой часть цокольного элемента.

Естественно, что первый вариант обойдется вам значительно дешевле. Вот только времени на его устройство потребуется больше. Несъемный тип представляет собой дополнительную защищенность и выполняет роль утеплительного слоя.

Основное условие, которое соблюдают при устройстве опалубки – ровность и надежность. Боковые щиты необходимо зафиксировать опорами, верх стянуть.

Чтобы опалубочные щиты легко снимались, изнутри их покрывают полиэтиленовой пленкой.

Армирование

Такая работа выполняется с применением объемных каркасов. Чаще всего пользуются двумя рядами продольной арматуры, но если фундаментная основа отличается большой высотой, то количество армирующих рядов может увеличиваться. Чтобы усилить конструкцию, используют рифленые стальные пруты, длина которых подбирается с учетом геометрических параметров ленты. Следует также предусмотреть бетонный слои по 2 – 3 см с каждой стороны, чтобы полностью спрятать арматурный каркас в растворе.

Как правильно делать каркас? Арматура соединяется вязальной проволокой, для удобства работы разрешается применять фиксаторы из пластикового материала. Сварным способом соединять арматурные прутья быстрее, но прочность всего каркаса значительно снижается. Разрешается использовать сварку на небольшие конструкции, при этом угловые участки все равно соединяются проволокой.

Заливка бетона

Как самому сделать опалубку и арматурный каркас, мы разобрались. Теперь переходим к бетонированию основания. Для этого подойдет бетонная смесь М200 – 300. Если планируется строительство большого многоэтажного сооружения, то потребуется бетонный раствор большей прочности. Его можно приготовить самостоятельно либо приобрести на заводе. Со вторым вариантом получается более надежное основание, потому что на строительной площадке сложно в точности соблюдать технологические особенности приготовления.

Для выполнения работ существует пара способов:

  • непрерывный;
  • послойный.

С помощью первого варианта можно обеспечить надежность всей фундаментной конструкции. Если планируется ведение работ с перерывами, то бетонная смесь заливается слоями. При этом верхний край каждого из них не выравнивается, чтобы создать условия для лучшей сцепляемости.

Если вы закажете готовый бетон, то раствор будет доставлен бетономешалками, залит в опалубку и выровнен вибрированием.

Рекомендуется заливать фундамент при температурном режиме от пятнадцати до двадцати пяти градусов тепла. Если такая работа приходится на более холодный сезон, в раствор добавляют специальные модификаторные компоненты и продумывают вопрос с обогревом строительной площадки.

Уход за залитым бетоном

Инструкция о том, как сделать ленточный фундамент для частного дома, подразумевает еще один пункт – правила ухода за бетонной смесью, залитой в опалубку.

Сколько сохнет фундамент, нам уже известно – не менее четырех недель. Но есть одно условие – обеспечение температурного режима и соответствующего уровня влажности. Чтобы предотвратить образование трещин на поверхности фундаментной основы, залитый бетон придется время от времени увлажнять. Завершив работы по заливке, бетон накрывается полиэтиленом или мешковиной, чтобы предотвращать быстрое испарение воды и неравномерность застывания массы.

Увлажнять начинают через двенадцать часов после заливки, но если стоит жаркая или ветреная погода, то к таким мерам прибегают через три часа после окончания работ. После этого обильно поливают площадку с интервалом в пару часов, если погода не солнечная, то достаточно это делать один раз в три часа. Ночью увлажнение проводится дважды.

Бетон застывает без дополнительного увлажнения, если температура воздуха не превышает пяти градусов тепла.

Как правило, за обычным бетоном такой уход длится не менее недели.

Заключение

Что такое ленточный фундамент для дома и как он заливается, мы разобрались. Процесс довольно трудоемкий и продолжительный по сроку. Но если вдуматься, то особых сложностей он не вызывает, если в точности выполнять все рекомендации.

betonov.com

Армирование ленточного фундамента чертежи — с особым упором на сложные участки каркаса

Любое здание, независимо от его предназначения, немыслимо без надежной основы. Возведение фундамента – одна из наиболее важных и естественных задач всего цикла строительства в целом, и этот этап, кстати, часто является одним из самых трудоемких и затратных – нередко до трети сметы уходит именно на него. Но вместе с тем здесь должны быть абсолютно исключены какие-либо упрощения, неразумная экономия на качестве и количестве необходимых материалов, пренебрежение действующими правилами и технологическими рекомендациями.

Армирование ленточного фундамента чертежиАрмирование ленточного фундамента чертежи

Изо всего разнообразия фундаментных конструкций максимальной популярностью пользуется ленточная, как наиболее универсальная, подходящая для большинства возводимых в сфере частного строительства домов и хозяйственных сооружений. Такое основание отличается высокой надёжностью, но, естественно, при качественном его исполнении. А ключевым условием прочности и долговечности является грамотно спланированное и правильно проведённое армирование ленточного фундамента чертежи и основные принципы устройства которого и станут вопросами рассмотрения в настоящей публикации.

В статье, помимо схем, будет приведено несколько калькуляторов, которые помогут начинающему строителю в выполнении этой достаточно непростой задачи создания ленточного фундамента.

Важные особенности ленточного фундамента

Общие понятия. Преимущества ленточного фундамента

Итак, вкратце, несколько общих понятий об устройстве ленточного фундамента. Сам по себе он представляет сплошную бетонированную полосу, без разрывов на дверные или воротные проёмы, становящуюся основой под возведение всех внешних стен и капитальных внутренних перегородок. Сама лента заглубляется на определенное расчётное расстояние в грунт и одновременно выступает сверху своей цокольной частью. Ширина ленты и глубина ее заложения, как правило, выдерживается единой на всём протяжении фундамента. Такая форма способствует наиболее равномерному распределению всех выпадающих на основание здания нагрузок.

Из общего разнообразия фундаментов для индивидуального строительства чаще всего выбирается именно ленточныйИз общего разнообразия фундаментов для индивидуального строительства чаще всего выбирается именно ленточный

Ленточные фундаменты тоже могут подразделяться на несколько разновидностей. Так, их не только заливают из бетона, но и делают сборными, применяя для этого, например, специальные фундаментные железобетонные блоки, или используя бутовое наполнение. Однако, так как наша статья посвящена армированию, в дальнейшем будет рассматриваться только монолитный вариант фундаментной ленты.

Ленточный фундамент можно отнести к универсальному типу оснований. Такой схеме обычно отдается предпочтение в следующих случаях:

  • При возведении домов из тяжелых материалов – камня, кирпича, железобетона, строительных блоков и им подобных. Одним словом, когда требуется равномерно распределить весьма значительную нагрузку на грунт.
  • Когда в планах застройщика получить в свое распоряжение полноценный подвал или даже цокольный этаж – только ленточная схема может это позволить.
  • При строительстве многоуровневых зданий, с применением тяжелых межэтажных перекрытий.
  • Когда участок под застройку характеризуется неоднородностью верхних слоев грунта. Исключение составляют лишь совершенно не устойчивые грунты, когда создание ленточного фундамента становится невозможным или нерентабельным, и есть смысл обратиться к другой схеме. Невозможен ленточный фундамент и в регионах с вечной мерзлотой.

Монолитный ленточный фундамент обладает немалым количеством других преимуществ, к которым можно отнести долговечность, оцениваемую многими десятками лет, относительную простоту и понятность возведения, широкие возможности в плане прокладки инженерных коммуникаций и организации утепленных полов первого этажа. По свои прочностным качествам он не уступает монолитным плитам, и даже превосходит их, требуя при этом меньших затрат материальных средств.

Наглядный пример допущенных грубых ошибок в проектировании фундамента – еще даже не испытав расчетной нагрузки, лента превратилась в гору строительного мусораНаглядный пример допущенных грубых ошибок в проектировании фундамента – еще даже не испытав расчетной нагрузки, лента превратилась в гору строительного мусора

Однако, не следует думать, что ленточный фундамент является абсолютно не уязвимой конструкцией. Все перечисленные достоинства будут справедливы лишь в том случае, если параметры возводимого основания для дома будут соответствовать условиям района строительства, расчётной нагрузке, иметь заложенный резерв прочности. А это, в свою очередь, означает, что к проектированию фундамента (любого, кстати) всегда предъявляются особые требования. И армирование ленты в череде этих проблем занимает одну из ключевых позиций.

Ширина ленты фундамента и глубина ее заложения

Это – два ключевых параметра, от которых будет зависеть и сама схема армирования будущей фундаментной ленты.

Цены на арматуру

арматура

Базовыми величинами для строительства ленточного фундамента будут являться ширина ленты и глубина её заложения в грунтБазовыми величинами для строительства ленточного фундамента будут являться ширина ленты и глубина её заложения в грунт

Но степени заглубления в грунт ленточные фундаменты можно разделить на две основных категории:

  • Малозаглубленный ленточный фундамент подойдет для строительства каркасных сооружений, небольших загородных домов и хозяйственных построек, при условии достаточно стабильного, плотного грунта на участке. Подошва ленты располагается выше границы промерзания грунта, то есть обычно не опускается ниже 500 мм без учета цокольной части.
  • Для зданий, возводимых из тяжелых материалов, а также на участках, где состояние грунта не отличается стабильностью, требуется лента глубокого заложения. Ее подошва уже опускается ниже уровня промерзания грунта, как минимум на 300÷400 мм, а при наличии в планах строительства еще и цокольного этажа (подвала) – еще ниже.

Понятно, что высота фундаментной ленты в целом, в том числе и глубина ее залегания – отнюдь не произвольные величины, а параметры, которые получаются в результате тщательно проведенных расчетов. При проектировании учитывается целый массив исходных данных: тип грунтов на участке, степень их стабильности как в поверхностных слоях, так и изменение структуры по мере углубления; климатические особенности региона; наличие, расположение и другие особенности грунтовых водоносных горизонтов; сейсмические характеристики местности. Плюс к этому накладывается специфика планируемого к возведению здания – общая нагрузка, как статическая, создаваемая только массой конструкции (естественно, с учетом всех ее составляющих элементов), так и динамическая, вызываемая и эксплуатационными нагрузками, и всевозможными внешними воздействиями, в том числе ветровыми, снеговыми и другими.

Правильный расчет ленточного фундамента – вопрос слишком серьёзный, чтобы, не имея соответствующей подготовки, проводить его самостоятельноПравильный расчет ленточного фундамента – вопрос слишком серьёзный, чтобы, не имея соответствующей подготовки, проводить его самостоятельно

Исходя из вышесказанного уместно будет сделать одно важное замечание. Принципиальная позиция автора этих строк заключается в том, что расчет базовых параметров фундаментной ленты – не терпит дилетантского подхода.

Несмотря на то что в интернете можно отыскать немало онлайн-приложений для проведения подобных расчетов, вопрос проектирования фундамента все же правильнее будет доверить специалистам. При этом нисколько не оспаривается корректность предлагаемых программ расчета – многие из них в полной мере соответствуют действующим СНиП и способны действительно выдать точные результаты. Проблема лежит в несколько иной плоскости.

Суть в том, что любая, даже самая совершенная программа расчета, требует внесения точных исходных данных. А вот в этом вопросе без специальной подготовки обойтись невозможно. Согласитесь, что правильно оценить геологические особенности участка под строительство, учесть все нагрузки, выпадающие на фундаментную ленту, причем – с разложением их по осям, предусмотреть все возможные динамические изменения – непрофессионалу просто не по силам. А ведь каждый исходный параметр имеет значение, и недооценка его вполне может затем «сыграть злую шутку».

Правда, если планируется возведение небольшого дачного домика или же хозяйственной постройки, то приглашение специалиста-проектировщика может показаться избыточной мерой. Что ж, на свой страх и риск хозяин может возвести малозаглубленный ленточный фундамент, воспользовавшись, например, примерными параметрами, которые приведены в таблице ниже. Для легких построек сильно заглубленная лента не требуется (большое заглубление может сыграть даже отрицательную роль, из-за приложения касательных сил при морозном вспучивании грунта). Как правило, в таких случаях ограничиваются максимальной глубиной расположения подошвы в 500 мм.

Тип возводимого зданияСарай, баня, хозяйственные постройки, небольшой гаражОдноэтажный дачный домик, в том числе — с мансардойОдно- или двухэтажный коттедж, рассчитанный на постоянное проживаниеДвух или трехэтажный особняк
Среднее значение нагрузки на грунт, кН/м ²20305070
ТИПЫ ГРУНТОВРЕКОМЕНДУЕМАЯ ГЛУБИНА ЗАЛОЖЕНИЯ ЛЕНТЫ (БЕЗ УЧЕТА ЦОКОЛЬНОЙ ЧАСТИ ФУНДАМЕНТА)
Выраженно каменистый грунт, опока200300500650
Плотная глина, суглинок, не распадающийся после сжатия усилием ладони300350600850
Слежавшийся сухой песок, супесь400600Обязателен профессиональный расчет фундаментаОбязателен профессиональный расчет фундамента
Мягкий песок, илистый грунт или супесь450650Обязателен профессиональный расчет фундаментаОбязателен профессиональный расчет фундамента
Очень мягкий песок, илистый грунт или супесь650850Обязателен профессиональный расчет фундаментаОбязателен профессиональный расчет фундамента
ТорфяникТребуется иной тип фундаментаТребуется иной тип фундаментаТребуется иной тип фундаментаТребуется иной тип фундамента

Еще раз подчеркнём –это лишь усредненные значения, которые нельзя рассматривать как истину в последней инстанции. В любом случае, если самодеятельный строитель пользуется подобными источниками, определенный риск он принимает на свою ответственность.

Теперь – о ширине фундаментной ленты.

Здесь также есть свои особенности. Во-первых, для обеспечения жёсткости конструкции фундамента принято придерживаться правила, что общая высота ленты должна как минимум вдвое превосходить ее ширину – но это правило соблюсти несложно. А второе – ширина ленты в области подошвы должна быть такой, чтобы распределенная нагрузка была меньше рассчитанных параметров сопротивления грунта, естественно, еще и с определенным конструктивным запасом. Одним словом, фундаментная лента с полной нагрузкой должна стоять стабильно, не проседая в грунт. В целях экономии материалов нередко для повышения площади опоры подошву ленточного фундамента делают с уширением.

Наверное, нет смысла приводить здесь формулы и табличные значения сопротивления грунтов для проведения самостоятельных вычислений. Причина – та же: не столько сложность в выполнении расчетов, сколько проблемы с корректным определением исходных параметров. То есть опять же лучше по таким вопросам обратиться к профессионалам.

Ну а если строится легкое сооружение или дачный домик, то можно руководствоваться тем, что ширина ленты должна быть как минимум на 100 мм больше толщины возводимых стен. Как правило, при самостоятельном планировании фундамента берут круглые значения, кратные 100 мм, обычно начиная от 300 мм и выше.

Армирование фундаментной ленты

Если проектированием ленточного фундамента занимается специалист, то готовый чертеж будет, безусловно, включать не только линейные параметры самого бетонного пояса, но и характеристики армирования – диаметр арматурных прутов, их количество и пространственное расположение. Но в том случае, когда принимается решение о самостоятельном возведении основания под здание, при планировании конструкции необходимо учитывать определенные правила, установленные действующими СНиП.

Цены на цемент

цемент

Какая арматура подойдёт для этих целей?

Для правильного планирования необходимо хотя бы немного разбираться в сортаменте арматуры.

Существует несколько критериев классификации арматуры. К ним можно отнести:

  • Технология производства. Так, арматура бывает проволочной (холоднокатаной) и стержневой (горячекатаной).
  • По типу поверхности арматурные пруты различаются на гладкие и имеющие периодический профиль (рифление). Профильная поверхность арматуры обеспечивает максимальный контакт с заливаемым бетоном.
Арматурные пруты с периодическим профилем (сверху вниз): кольцевым, серповидным, смешаннымАрматурные пруты с периодическим профилем (сверху вниз): кольцевым, серповидным, смешанным
  • Арматура может быть предназначена для обычных или предварительно напрягаемых железобетонных конструкций.

Для создания армирующей конструкции ленточного фундамента, как правило, применяют арматуру, выпускаемую в соответствии с ГОСТ 5781. Этот стандарт включает горячекатаные изделия, предназначенные для армирования обычных и предварительно наряженных конструкций.

В свою очередь, эта арматура распределяется по классам, от A-I до A-VI. Различие главным образом заключается в сортах используемой для производства стали и, стало быть, в физико-механических свойствах изделий. Если в арматуре начальных классов применяется низкоуглеродистая сталь, то в изделиях высоких классов параметры металла приближаются к легированным сталям.

Все характеристики классов арматуры знать при самостоятельном строительстве необязательно. А самые важные показатели, которые будут влиять на создание арматурного каркаса – приведены  в таблице. В первом столбце показаны классы арматуры по двум стандартам обозначения. Так, в скобках вынесено обозначение  классов, цифровое обозначение которых показывает предел текучести применяемой для производства арматуры стали – при приобретении материала в прайс-листе могут оказаться и такие показатели.

Класс арматуры по ГОСТ 5781Марка сталиДиаметры прутов, ммДопустимый угол изгиба в холодном состоянии и минимальный радиус кривизны при изгибе (d – диаметр прута, D – диаметр оправки для изгиба)
A-I (A240)Ст3кп, Ст3сп, Ст3пс6÷40180º; D=d
A-II (A300)Cт5сп, Ст5пс10÷40180º; D=3d
-«-18Г2С40÷80180º; D=3d
AC-II (АC300)10ГТ10÷32180º; D=d
A-III (A400)35ГС, 25Г2С6÷4090º; D=3d
-«-32Г2Рпс6÷2290º; D=3d
A-IV (A600)80С10÷1845º; D=5d
-«-20ХГ2Ц, 20ХГ2Т10÷3245º; D=5d
A-V (A800)23Х2Г2Т, 23Х2Г2Ц10÷3245º; D=5d
A-VI (A1000)22Х2Г2АЮ, 20Х2Г2СР, 22Х2Г2Р10÷2245º; D=5d

Обратите внимание на последний столбец, в котором указаны допустимые углы изгиба и диаметры кривизны.  Это важно с той точки зрения, что при создании армирующей конструкции приходите изготавливать гнутые элементы – хомуты, вставки, лапки и т.п. При изготовлении кондукторов, оправок или иных приспособлений для гнутья необходимо ориентироваться на эти значения, так как уменьшение радиуса изгиба или превышение угла может привести к потере арматурой своих прочностных качеств.

Пруты класса A-I выпускаются в гладком исполнении. Все остальные классы (за некоторыми исключениями, которые, впрочем, больше зависят от индивидуальных требований заказчика) – с периодическим профилем.

Для ленточного фундамента в частном строительстве оптимальным выбором будет арматура класса A-III, в крайнем случае — A-II, диаметром 10 мм и выше.

Гладкие пруты класса A-I – отлично подойдут для изготовления хомутов, необходимых для придания объемности создаваемой арматурной конструкцииГладкие пруты класса A-I – отлично подойдут для изготовления хомутов, необходимых для придания объемности создаваемой арматурной конструкции

Для конструкционных элементов армопояса (хомутов, перемычек) удобно использовать гладкий прут класса A-I, диаметром 6 или 8 мм. Применение арматуры более высоких классов – невыгодно, по причине большой её стоимости при явной невостребованности в столь высоких физико-технических показателях.

«Классическая» схема армирования фундаментной ленты. Количество продольных прутов

Для начала – рассмотрим типовую схему армирования прямых участков ленты фундамента.

Наиболее часто применяемая схема армирования прямых участков ленточных фундаментов неглубокого заложенияНаиболее часто применяемая схема армирования прямых участков ленточных фундаментов неглубокого заложения

В основе лежит прямоугольник, с обязательными уровнями армирования сверху и снизу, выполненными из продольной арматуры (поз. 1), которые соединены между собой горизонтальными поперечными (поз. 2) и вертикальными арматурами, создающими тем самым своеобразную «коробчатую» конструкцию. Такое расположение поясов позволяет максимально компенсировать две основные разнонаправленные силы: от общей нагрузки, создаваемой зданием, и от морозного вспучивания грунта. При этом центральная часть ленты нагружается меньше всего, и если фундамент имеет общую высоту до 800 мм, то двух поясов чаще всего бывает достаточно.

При более высоких лентах применяют расположение продольных поясов в три и более ярусов. Но, как уже говорилось, подобные фундаменты рассчитывать самостоятельно – довольно рискованное занятие.

На иллюстрации показано увязывание продольных прутов в объемную конструкцию с использованием отрезков арматуры. Такой подход – вполне допустим, однако, не отличается удобством. Работа пойдет намного быстрее и качественнее, если заранее на кондукторе готовить хомуты по размерам армопояса, а потом уже увязывать все детали в общую конструкцию.

Использование заранее подготовленных хомутов примерно такого типа существенно упростит сборку объемного арматурного каркасаИспользование заранее подготовленных хомутов примерно такого типа существенно упростит сборку объемного арматурного каркаса

Обратите внимание на иллюстрацию, на которой стрелками показаны два размера: Н – высота пояса армирования и К – его ширина. Следует правильно представлять, что это вовсе не высота и ширина ленты. Металлические детали фундамента в обязательном порядке должны быть защищены от кислородной коррозии слоем бетона. Согласно СНиП минимальный слой составляет 10 мм, но для ленточного фундамента оптимальным будет 50 мм до края бетонной конструкции. Это необходимо учесть при планировании, а уже в ходе монтажа соблюсти необходимые просветы между арматурой и опалубкой помогут нехитрые приспособления. Так, задать нужное расстояние от донной части опалубки можно, подложив обломки кирпичей или установив под нижние прутья специальные пластиковые стойки.

Такие пластиковые стойки задают необходимый просвет от дна опалубки до пояса армированияТакие пластиковые стойки задают необходимый просвет от дна опалубки до пояса армирования

А требуемый просвет от боковых стенок опалубки можно соблюсти, если использовать специальный фиксаторы-«звездочки» которые просто надеваются на арматурные прутья.

Фиксатор-«звездочка», задающий положение арматурного прута относительно стенок опалубкиФиксатор-«звездочка», задающий положение арматурного прута относительно стенок опалубки

Теперь – плотнее к вопросу, сколько все же потребуется прутов продольной арматуры, и какого диаметра они должно быть.

Некоторые рекомендации по применению арматуры того или иного диаметра приведены в таблице:

Участок применения арматурыМинимальный диаметр арматуры
Продольные рабочие арматуры на прямолинейных участках длиной не более 3 метров10 мм
То же, но при длине участка, превышающей 3 метра12 мм
Поперечная арматура и хомуты сжатых элементов конструкции.Не меньше 0,25 от диаметра рабочей арматуры, и при этом – не менее 6 мм
Поперечная арматура и хомуты в районе изгибаемых вязаных каркасов6 мм
Хомуты для ленточного вязаного каркаса высотой не более 800 мм6 мм
То же, но при высоте вязаного каркаса более 800 мм8 мм

Ну а количество продольных прутов, необходимое для обеспечения расчетной прочности фундаментной ленты, напрямую зависит от ее размеров и от диаметра используемой арматуры. В соответствии с действующими требованиями СНиП, общая площадь сечения прутов продольного армирования должна составлять не менее 0,1% от площади поперечного сечения ленты. Исходя из этого, несложно произвести необходимый расчет. Чтобы читателю это было сделать еще легче – ниже размещен соответствующий калькулятор.

Калькулятор расчета минимально необходимого количества прутов продольного армирования фундаментной ленты

Перейти к расчётам

После проведения расчетом может оказаться, что для армирования достаточно даже двух или трех прутьев. Однако, при ширине фундаментной ленты более 150 мм и высоте более 300 мм рекомендуется все же размещать два пояса продольного армирования по два прута в каждом – так, как показано на схеме. При этом калькулятор поможет определиться с минимальным значением диаметра – возможно, увеличивая количество прутьев до 4-х штук, можно в целях экономии применить более тонкую арматуру. Правда, не забываем при этом рекомендации размещенной выше таблицы.

Если получилось четное значение, превышающее 4 прута, то арматуру рекомендуется распределить на три пояса, расположив средний по центру между верхним и нижним. Если же получено нечетное количество, пять и более штук, то непарным прутом есть смысл усилить нижний ярус армирования – именно там к фундаментной ленте прикладываются самые высокие изгибающие нагрузки.

Еще одно правило: требованиями СНиП установлено, что расстояние между соседними элементами продольного армирования не должно превышать 400 мм.

Связывание прутов продольного армирования в объемную конструкцию производится с помощью заготавливаемых хомутов. Для их изготовления обычно сооружается специальное приспособление – его несложно собрать на верстаке или на отдельной подставке.

Хорошему мастеру собрать такое или подобное ему устройство для гибки арматуры – не составит большого трудаХорошему мастеру собрать такое или подобное ему устройство для гибки арматуры – не составит большого труда

Шаг установки хомутов тоже подчиняется определенным правилам. Так, он не должен быть более ¾ высоты фундаментной ленты, и вместе с тем – не превышать 500 мм. На участках усиления – на углах и примыканиях стен, хомуты устанавливаются еще чаще – об этом будет рассказано ниже.

Если на прямом участке есть необходимость соединения двух прутов арматуры, расположенных по одной линии, то между ними делается нахлест величиной не менее 50d (d – диаметр арматурного прута). В приложении к наиболее часто используемым диаметрам, 10 и 12 мм, такой нахлест составит от 500 до 600 мм. Кроме того, на этом участке желательно установить и дополнительный хомут.

Соединение арматуры и хомутов в единую конструкцию производится путем увязывания с использованием стальной оцинкованной проволоки.

Монтаж арматурного каркаса производится путем связывания с помощью проволочных скрутокМонтаж арматурного каркаса производится путем связывания с помощью проволочных скруток

Даже если в личном распоряжении есть сварочный аппарат, а сам хозяин считает себя достаточно опытным сварщиком, все равно армирующая конструкция должна выполняться путём проволочных скруток. Плохо проваренное соединение, а еще хуже – перегрев арматуры приведут к резкому снижению прочностных характеристик создаваемой конструкции. Недаром к свариванию армирующих конструкций в промышленном строительстве допускаются только специалисты высшей квалификации. А кроме того, необходимо еще и использование специализированной арматуры, в обозначении класса которой присутствует индекс «С» — сварочная.

На вопросах практической вязки арматурного каркаса в данной публикации останавливаться не будем – эта тема заслуживает отдельного рассмотрения.

Армирование сложных участков каркасной конструкции

Если с монтажом каркаса на прямых участках армирующего пояса ленточного фундамента все достаточно понятно, то на сложных участках очень часто многие допускают ошибки. Свидетельство тому – многочисленные фотографии, опубликованные в интернете, на которых хорошо видно, что два сходящихся в углу или примыкающих друг к другу каркаса просто связаны проволочными скрутками в точках пересечения арматуры.

К сожалению, подобные демонстрации явно ошибочно армированных углов и примыканий «гуляют» по интернету, и многими  неопытными строителями воспринимаются в качестве образца для подражанияК сожалению, подобные демонстрации явно ошибочно армированных углов и примыканий «гуляют» по интернету, и многими  неопытными строителями воспринимаются в качестве образца для подражания

Неправильно смонтированные узлы соединения или примыкания арматурных поясов ведут к тому, что нарушается равномерность распределения по осям выпадающей на фундамент нагрузки, что в дальнейшем вполне может закончиться появлением трещин или даже разрушением ленты на этих участках. Существуют определённые схемы армирования подобных узлов – они будут рассмотрены ниже в таблице.

Основные схемы армирования углов и участков примыкания

(На схемах бордовым цветом показана граница ленты фундамента, темно-серым – пруты продольной арматуры, голубым – хомуты каркасной конструкции. Дополнительно различными цветами будут выделяться отдельные специфические элементы узла усиления, что оговаривается в текстовой части. Все иллюстрации даны в миниатюре, которые можно увеличивать кликом мышкой).

Схема армирования углов и примыканийКраткое описание схемы
УСИЛЕНИЕ НА УЧАСТКАХ ТУПОУГОЛЬНОГО ИЗМЕНЕНИЯ НАПРАВЛЕНИЯ ФУНДАМЕНТНОЙ ЛЕНТЫ
углы1При необходимости выполнить тупоугольное изменение направления ленты фундамента, при условии, что угол превышает 160 градусов, особого усиления можно не предусматривать.
Продольные арматуры изгибаются под нужным углом.
Шаг установки хомутов (S) практически не изменяется.
Единственная особенность – два хомута ставятся рядом в точке изгиба арматуры, расположенной на внутреннем контуре пояса.
углы2Схожая, казалось бы, ситуация, но угол изменения направления хоть и тупой, но составляет менее 160 градусов. Схема усиления уже иная.
Арматурный прут, идущий по внешнему обводу каркаса, просто изгибается в соответствии с нужным направлением.
Сходящиеся же но внутреннему контуру к углу прутья делаются длиннее, так, чтобы они пересеклись между собой, достигли противоположной стороны пояса армирования, и закончились на нем изогнутыми под нужным углом лапами (выделены красным цветом). Длина этой изогнутой части-лапы составляет не менее 50d (d – диаметр продольного арматурного прута).
Лапы увязываются с внешним прутом армирования, причем шаг установки хомутов на этом участке уменьшается вдвое.
В вершине угла на внешнем обводе дополнительно устанавливается вертикальный отрезок арматуры (показан оранжевой стрелкой).
УСИЛЕНИЕ НА ПРЯМЫХ УГЛАХ АРМИРУЮЩЕГО КАРКАСА
углы3Схема с одним большим захлестом и двумя «лапками».
Сходящиеся по внутреннему контуру каркаса продольные арматуры пересекаются между собой, доходят до противоположных стенок опалубки, где изгибаются с образованием «лапок» (показаны красным цветом), расположенных в расходящихся направлениях. Минимальная длина «лапок» — от 35 до 50d.
Одна арматура на внешнем контуре обрезается в углу, а вторая, перпендикулярная ей – изгибается с образованием большого нахлеста (показан фиолетовым цветом), который должен иметь такую длину, чтобы по крайней мере полностью перекрывать «лапку».
Вся конструкция увязывается с помощью хомутов, шаг которых не должен превышать половину расчетного – 1/2S.
Вершина угла изгиба дополнительно усиливается вертикальной арматурой.
углы4Схема, схожая с предыдущей.
Продольные арматуры так же заводятся и изгибаются «лапками», а вместо нахлеста по внешнему контуру армирования установлена L-образная вставка (показана зелёным цветом).
Длина каждой из сторон этой вставки – минимум 50d.
Увязка узла – с применением хомутов, установленных с уменьшенным вдвое шагом.
Остальное – понятно по схеме.
углы5Схема, удобная в том случае, когда каркасы на каждую сторону вяжутся отдельно, а затем укладываются в опалубку.
В данном случае пересечение и увязка каркасов в общую конструкцию производится с помощью U-образных вставок (показаны темно-синим цветом). Длина «рогов» каждой из таких накладок – не менее 50d.
Традиционно на участке усиления шаг установки хомутов уменьшается в два раза от расчетного.
Обратите внимание на дополнительное усиление области пересечения U-образных вставок вертикальной арматурой.
УСИЛЕНИЕ НА УЧАСТКАХ БОКОВОГО ПРИМЫКАНИЯ ФУНДАМЕНТНОЙ ЛЕНТЫ
углы6Продольные арматуры основной фундаментной ленты на участке примыкания не прерываются.
Продольные арматуры примыкающей ленты пересекаются c внутренним контуром армирования, достигают внешней стороны опалубки и изгибаются «лапками» (красный цвет), которые располагаются в сходящихся направлениях.
Увязка хомутами с уменьшенным вдвое шагом, и плюс к этому дополнительно увязывается участок пересечения сходящихся «лапок» с внешней продольной арматурой основной ленты.
Длина «лапок» – минимум 50d.
углы7Схема, удобная при отдельной сборке примыкающих друг к другу арматурных каркасов.
Каркас основной ленты не прерывается, а каркас примыкающей – заканчивается по линии пересечения.
Связывание в единую конструкцию осуществляется с помощью L-вставок (зеленый цвет), которые соединяют продольные арматуры примыкающей ленты с внешним контуров основной.
Длина стороны такой вставки – минимум 50d.
Все хомутовые соединения устанавливаются и увязываются с уменьшенным вдвое шагом.
углы8Схема усиления участка примыкания с использованием U-образной вставки.
Как и в других случаях, каркас основной ленты фундамента не прерывается.
Продольные арматуры примыкающего каркаса доведены до внешнего контура и изогнуты «лапками» (красный цвет), которые располагаются в расходящихся направлениях. Длина стороны такой лапки – от 30 до 50d.
Основное усиление выполняется U-образной вставкой (темно-синий цвет) с длиной каждого из «рогов» минимум 50d.
Увязка – с традиционно уменьшенным в два раза шагом установки хомутов.
Дополнительная увязка с установкой вертикальных арматур – на участке прилегания нижней части U-образной вставки к внешнему контуру армирования основной ленты.

Следует правильно понимать еще один нюанс. На предложенных в таблице схемах показана увязка верхнего яруса арматурного пояса. Но точно такое же усиление должно предусматриваться и в нижнем поясе, тем более, что на нижнюю часть фундаментной ленты обычно выпадают максимальные нагрузки.

Полезные приложения для расчета количества необходимых материалов

Ниже читателю будут предложены три калькулятора, которые помогут в вопросах расчёта количества материала, необходимого для реализации выбранной схемы армирования ленточного фундамента.

Калькулятор расчета количества основной арматуры

Для расчета необходимого количества основной продольной арматуры каркаса ленточного фундамента необходимо знать несколько исходных величин:

  • В первую очередь – это общая длина создаваемой фундаментной ленты. Безусловно, сюда должны войти не только внешний периметр, но и все внутренние перемычки, если они предусмотрены проектом.
  • Второй параметр – число прутьев продольного армирования. Как определиться с этим количеством – было рассказано выше в данной публикации, с приложением соответствующего калькулятора.
  • Третий параметр – это число участков усиления, также рассмотренных выше. Сюда входят все углы и узлы примыкания фундаментных лент. Естественно, на этих участках расход арматуры повышается.

Программа учета, кроме того, учтет необходимость выполнения нахлестов арматурных прутов на прямых участках ленты. Длина нахлеста принимается равной 50d, то есть для наиболее часто используемых диаметров арматуры она составит от 500 до 600 мм.

Калькулятор выдаст результат в штучном количестве арматурного прута стандартной длины (11,7 метров). Иногда сложности транспортировки «длинномеров» вынуждают покупателей приобретать пруты, разрезанные надвое (5,85 метров). С одной стороны – транспортировка упрощается, но с другой – при этом неминуемо возрастает количество нахлестов арматуры при монтаже каркаса, то есть и общий необходимый метраж. В программе расчета предусмотрено и второе итоговое значение, выраженное в количестве «располовиненных» прутов. Это позволит произвести срвнение и сделать последующий выбор в пользу первого или второго варианта.

Цены на хомутатель

хомутатель

Калькулятор расчёта арматуры для изготовления хомутов каркаса

Итак, оптимальным материалом для изготовления хомутов становятся гладкие арматурные пруты класса A-I, диаметром 6 (при высоте ленты до 800 мм) или 8 (при большей высоте) миллиметров.

Шаг установки хомутов, придающих объёмную форму каркасной конструкции – не более 0,75 от высоты ленты (суммарно – и подземный, и цокольный участки), и при этом – не более 500 мм. Кроме того, шаг уменьшается вдвое на участках усиления. Все это учтено в программе предлагаемого калькулятора.

Стандартная форма выпуска арматуры A-I диаметром 6 и 8 мм – пруты длиной 6 метров. Учитывая то, что хомут должен быть цельным, часть прута очень часто уходит в обрезки, которые, впрочем, могут понадобиться на иных участках строительства.

Калькулятор после ввода значений выдаст минимально необходимое штучное количество 6-метровых прутов, которое потребуется для изготовления целых хомутов для всего каркаса ленточного фундамента.

Калькулятор пересчёта количества стандартных арматурных прутьев в весовой эквивалент

Наконец, еще один вспомогательный калькулятор. Дело в том, что некоторые торговые организации, занимающиеся реализацией металлопроката, публикуют свои расценки, выраженные в рублях за килограммы или тонны продукции. Чтобы такое обстоятельство не поставило потребителя в тупик, можно провести быстрый и точный пересчёт необходимого количества арматурных прутов, которое было получено в предыдущих калькуляторах, в его весовой эквивалент. Для этого в программу расчета заложена удельная масса одного погонного метра стандартной арматуры разных диаметров.

  • Калькулятор вначале предложит определиться с направлением проведения вычислений – для гладких прутов класса A-I, или для арматуры периодического профиля класса A-III.
  • Поле этого необходимо будет указать, соответственно, диаметр гладких или рифленых прутов.
  • Далее, с помощью «бегунка» слайдера указывается ранее рассчитанное необходимое количество прутов.
  • После нажатия на кнопку расчета будет выдан результат в тоннах и килограммах.

Перейти к расчётам

stroyday.ru

Виды фундаментов для частного дома

Какой вид фундамента выбрать для частного дома

Одним из ключевых этапов строительства собственного дома является обустройство фундамента. Технологий создания основания действительно много, выбирать оптимальную технологию необходимо с учетом региона, рельефа местности, особенностей грунта и типа будущей постройки.

Для того, чтобы не совершить ошибку, доверить подбор подходящего варианта стоит профессионалу. Не забывайте, что некачественный или просто неподходящий для грунта и дома фундамент рано или поздно станет причиной огромных проблем — перекосов оконных и дверных блоков в деревянных коттеджах, появления трещин в стенах кирпичных зданий и т.д. Чтобы сделать правильный выбор, рассмотрим виды фундаментов для частного дома.

На сегодняшний день можно выделить ряд вариантов, наиболее популярных в частном домостроительстве по всему миру, а также прогрессивные виды фундаментов, которые только завоевывают популярность во всем мире.

Ленточный фундамент

Ленточный фундамент относится к основным видам фундаментов, которые наиболее распространены в центральной полосе России. На деле речь идет об армированной с помощью металла полосе бетона, ширину и высоту основания которой выбирают с учетом предназначения объекта. Такое основание заливают по периметру дома и под несущие конструкции. Это решение будет оптимальным, если конструктивным материалом возведения дома выбран кирпич или бетон. Кроме того, его предпочитают и для строительства зданий с подвалом или цоколем. Залить ленточный фундамент своими руками в состоянии даже начинающий строитель. Основание закладывают на глубину промерзания грунта. Однако в ряде случаев можно выбрать разновидность ленточного фундамента — мелкозаглубленный ленточный фундамент, к примеру, при строительстве деревянного дома. Его закладывают выше глубины промерзания, но, как правило, на сыпучих непучинистых грунтах.

Свайный фундамент

Выбор данного вида фундамента, как правило, происходит при строительстве на неустойчивых грунтах. С его помощью можно возводить даже крупные объекты. Устройство свайных фундаментов ведется с использованием металлических свай, заостренных на концах. Предельно допустимая нагрузка на сваю составляет 3-5 тонн. Но такое решение хоть и надежное, но весьма дорогостоящее. И поэтому выбирать его стоит только в том случае, если другие варианты недоступны из-за особенностей почвы. Например, дом необходимо возвести на заболоченной местности.

Столбчатый фундамент

Опорно столбчатый фундамент представляет собой конструкцию из железобетонных столбов, размещенных в углах и в местах пересечения дома, соединенных железобетонной полосой над поверхностью земли. Стоимость решения, в сравнении с ленточным вариантом, на порядок ниже. Однако основание обустраивается только в случае с легкими домами и постройками. Между столбов обустраивается специальная забирка из бутовой кладки, бетонной смеси или кирпича. Фундамент подходит для грунтов, которые неподвижны, не подвержены вспучиванию и не заболочены. Есть ограничение по созданию подвальных помещений.

Плитный фундамент

Плитный фундамент представляет собой разновидность монолитных фундаментных конструкций. Такой фундамент может стать основанием для обустройства напольного покрытия. Недостатком решения является высокая стоимость. Как правило, такой вариант выбирают для небольших по размерам домов. Преимущество варианта состоит в том, что специальная техника в работах по этого созданию основания может не участвовать. Монолиты выбирают для грунтов, которые имеют обыкновение сильно сжиматься. Плита основы остается на своем месте и при перемещении почвы, это спасет постройку от разрушения.

Утепленная шведская плита (УШП)

УШП или утепленная шведская плита это разновидность монолитного фундамента низкого заложения. Данный фундамент относится к относительно новым видам, получившим широкое распространение только в последнее десятилетие в нашей стране. Утепленные шведские плиты, в сравнении с обычными, способны утеплять весь фундамент. Кроме того, при их закладке необходимо заблаговременно установить желаемые коммуникационные системы (электроснабжение, канализацию, водопровод, теплый пол и т.д.). Фундамент из шведских плит можно создать почти на любой почве — ограничений немного. Монтажные работы проходят максимально быстро, а после них остается отличное основание, на которое можно незамедлительно укладывать чистовой пол. Но если вы планируете создать дом с подвалом, то этот вариант не для вас, так как стоимость постройки будет увеличена неоправданно. Кроме того, возрастет она и в том случае, если вы захотите обустроить УШП на неровной территории с перепадами высот. Ведь здесь потребуется предварительное выравнивание площадки. Минусом считается и отсутствие быстрого доступа к коммуникациям, они окажутся замурованными.

Плавающий фундамент

Такой тип фундамента выбирают для строительства, которое проводится на территориях с высоким уровнем грунтовой воды. Кроме того, такое основание подходит для пучинистого, тяжелого слабонесущего и насыпного грунта. Данная разновидность способна защищать конструкцию дома во время деформации почвы.

Итак, подведем итог. В глобальной паутине можно найти немало сведений о том, как правильно выбирать фундамент для дома, для каких видов почвы какие варианты окажутся предпочтительными. Однако не стоит забывать о том, что речь идет о дорогостоящих видах работ, о сохранности и безопасности всего дома.

Принять верное решение о выборе оптимального для вашего дома вида фундамента способны только профессионалы — исключений тут быть не может. Обращаясь к ним, вы получаете гарантию отсутствия катастрофической ошибки. Если же она все-таки произойдет, волноваться вам не о чем — у вас на руках останутся проектные документы и бумаги, доказывающие то, что ошибка была допущена специалистами. А значит, исправлять последствия за свой счет вам не придется.

Также не стоит забывать, что специалисты всегда находятся на шаг впереди, и смогут подобрать новый прогрессивный вид фундамента, который сможет оказаться дешевле и прочнее традиционных вариантов.

Напоследок предлагаем вам посмотреть видео, в котором наглядно показаны основные виды фундаментов и рассказано о плюсах и минусах каждого из них.

Виды фундаментов применяемые в строительстве

В процессе возведения дома одним из самых важных моментов является сооружение фундамента – ведь в том случае, если основание дома будет заложено с нарушениями, то дальнейшая эксплуатация такого здания просто невозможна. Нет никакой гарантии, что в любой момент стены просто-напросто не дадут трещину и не возникнет реальной опасности жизни жильцов.

Прежде чем приступать к сооружению фундамента, необходимо досконально изучить различные виды фундаментов и выбрать из них наиболее подходящий для конкретного случая. Бывали случаи, когда из-за неправильно подобранного типа фундамента дом давал трещину, несмотря на то, что он был возведен правильно.

Основными моментами, исходя из которых была предложена классификация фундаментов, использующихся при строительстве домов, являются:

Вариант опоры на почву;

Давайте же теперь более детально рассмотрим каждый из них, а также вопрос относительно того, в каком случае какие виды фундаментов рациональнее использовать.

Содержание и виды фундаментов

Ленточный

Модель ленточного фундамента

Что представляет собой ленточный фундамент и почему в частном строительстве его применяют чаще, чем другие виды фундамента
Этот тип основания создается под каждой несущей стеной, что обуславливает необходимость проведения большого количества земляных работ и требует больший расход материалов. Однако у него есть существенные преимущества:

Простота самого возведения – этот фундамент можно будет соорудить из бетона или железобетона;

Одинаковая ширина по всему периметру – основание ведь заложено строго под несущими стенами.

Монтаж ленточного типа фундамента дома применяют в том случае, если планируется возведение дома с кирпичными, каменными, бетонными или блочными стенами, которые имеют значительный вес. Кроме того, если же в здании планируется создание теплого подвала, подземного гаража или даже цокольного этажа, то ничего лучше, чем ленточный фундамент, найти не получится.

Принято выделять два типа этого фундамента:

Идеален для домов с кирпичными, каменными, бетонными или блочными стенами, которые имеют значительный вес.

Обзор монолитного и сборного фундамента

На фото схема монолитного фундамента

Особенности монолитного и сборного фундамента для строительства частного дома. Отличительной характеристикой монолитного фундамента является способность выдерживать значительные нагрузки, благодаря чему именно монолитный фундамент используется как основа для железобетонных ограждений. Однако на его возведение потребуется очень много ресурсов – как материальных, так и человеческих. Использование специальных видов техники – это также одно из необходимых условий в данном случае.

Выдерживает значительные нагрузки

Сборная конструкция будет несколько проще в плане сооружения, однако этот тип фундамента не подходит для пучинистых грунтов, подверженных глубокому промерзанию. Кроме того, не получится на таком основании построить дом сложной формы – необходимо будет обрезать стандартные блоки, использующиеся для его возведения, что само по себе весьма проблематично. А вот для зданий простой формы (капитальных гаражей, например), сборный фундамент – то, что надо!

Подходит для гаражей и прилегающих строений

Свайный фундамент

Модель винтового свайного фундамента

Конструкция этого типа фундамента состоит из отдельных свай, которые вворачиваются прямо в грунт. В виду того, что создание такого фундамента является довольно простой операцией, применение его очень распространено в современном частном строительстве.

Для «ввинчивания» свай может использоваться специальная техника или же можно обойтись даже одному человеку (но лучше работать в паре). После того, как свая закручена в её полость вливают смесь бетона для лучшего закрепления. После этого на сваях закрепляют балки и делают решетчатое основание.

По срокам – это один из самых быстровозводимых видов основания для дома. Вы легко сможете управиться за день-два. Самое главное – правильно рассчитать нагрузку, количество свай на кв м и их расположение.

Один из самых быстрых и простых для возведения фундаментов.

Плита в качестве основания дома

Модель плитного фундамента

В том случае, если планируется строительство на плавающих почвах, которые подвержены сильному и неравномерному сжиманию, просадочных или пучинистых грунтах, целесообразно будет возводить плитный фундамент. Выглядит этот вид он как монолитная или же решетчатая плита, собранная из железобетонных балок с заделанными стыками. Этот тип фундамента возводят по всей площади строения, а не только под несущими стенами. Кстати сказать, «плавающий» фундамент целесообразно закладывать в том случае, если стройка планируется на том участке, где уровень грунтовых вод располагается близко к поверхности земли (менее одного метра). Недостатком этого типа фундамента будет только лишь его высокая стоимость.

Надежный, но высокий по стоимости

Столбчатый вид

Модель столбчатого фундамента

Эта разновидность фундамента характеризуется довольно низкой себестоимостью – например, общая смета этого фундамента будет в два раза ниже, чем в случае с ленточным фундаментом. Столбчатая конструкция применима для строительства зданий, проект которых не подразумевает наличие подвального помещения, а стены не тяжелые. Примеры – финские домики или каркасные сооружения. Кроме того, этот вид фундамента было бы очень неплохо использовать для строительства бани.
Технология сооружения его достаточно проста – под углами наружных стен здания и под местами их пересечения устанавливаются столбы, а сверху на них кладутся балки связи. Столбы также устанавливаются и по всему периметру строения на расстояние не более 2,5 м друг от друга.

Хорошо подойдет для подсобных строений

Блочный фундамент

Модель блочного фундамента

Используется достаточно широко, особенно при возведении трех- или четырехэтажных коттеджей. Технология возведения этого типа фундамента заключается в создании системы блоков ЖБС (железобетонных блоков сплошных), которая устанавливается местах максимальной нагрузки. Это могут быть опоры при прогонах или точки пересечения несущих стен.

Преимуществами блочного фундамента являются:

Способность выдерживать значительные нагрузки;

Простота в сооружении;

Относительно низкая себестоимость;

ЖБС отличаются повышенной химической стойкостью, что делает возможным возведение этого фундамента на почвах с повышенной кислотностью.

Однако надо учитывать, что потребуется надежная теплоизоляция, так как между блоками существуют швы.

Подойдет для трех-четырехэтажных загородных домов

Комбинированный ленточно-свайный

Модель смешанного: ленточно-свайного фундамента

Эта конструкция состоит из равномерно распределенных свай, которые устанавливаются
соответственно несущей нагрузки исходя из данных предварительного проекта будущего здания. Верхняя часть свай фиксируется с ленточной основой армированием и бетонированием по подготовленной опалубке.

Свайно-ленточный тип фундамента – идеальный вариант для основания здания, строительство которого будет происходить на рыхлом или же сложном грунте.

Отличный вариант для неустойчивых грунтов

Какой же в итоге тип фундаментов выбрать?

Фундамент – это основа возводимого дома, на которой будет лежать вся нагрузка. Именно качество заложенного фундамента определяет срок службы постройки. Так что прежде, чем определиться с тем, какие виды фундаментов применить лучше в конкретном случае, необходимо учесть множество факторов. Ведь у каждого вида фундамента есть определенные качества, которые и определяют целесообразность использования определенного типа основания при строительстве.

Выбираем фундамент для дома

Если «театр начинается с вешалки», то строительство дома с возведения фундамента. Хочешь построить дом на века – выбирай правильное основание!

Именно от надёжности основания для дома зависит прочность и долговечность будущего жилища. Любая ошибка, допущенная на этом этапе, может привести к дорогостоящему ремонту и снижению срока службы всего дома. Задолго до начала строительных работ следует узнать:

  • С чего начать выбор фундамента, и как зависит его тип от материала стен дома;
  • Как выбрать конструкцию основания дома в зависимости от типа грунта на участке;
  • Какие бывают виды фундаментов для частного дома и что такое сила морозного пучения;
  • Что делать, если на участке – так называемый сложный грунт и высокий уровень грунтовых вод.

Выбор фундамента. С чего начать

Прежде чем начать выбирать фундамент, необходимо понять, для чего он нужен и какую функцию выполняет.

Фундамент – прокладка между зданием и грунтом. Он распределяет вес здания на грунт. Это не статичная конструкция – он может сжиматься, изгибаться, и, иногда, растягиваться. Чтобы дом на нем не деформировался, необходимо выполнить два условия:

  • Осадки грунта под домом не должны быть больше определённых значений. Рассчитываются они по специальным формулам в зависимости от веса и конструкции здания, типа грунта, его влажности и пористости. Эти величины определяют по образцам, полученным при инженерно — геологических изысканиях;
  • Грунт не должен менять структуру. Для каждого грунта, находящегося под постоянно увеличивающейся нагрузкой, наступает момент, когда его частицы начинают ломаться или смещаться относительно друг друга и он проседает. Значит, под подошвой фундамента не должно быть давления, при котором «сломается» грунт основания.

Планировка территории участка

Выбирая участок для своего будущего дома из нескольких вариантов, многие застройщики руководствуется лишь ценой, площадью и наличием подведённых коммуникаций. Но, как показывает практика, одним из решающих факторов при выборе участка под будущую застройку, а значит и фундаментных работ, должна стать возможность грамотной планировки территории.

Выбирать участок для дома желательно в соответствии с пониманием, как вы его планируете впоследствии использовать, а именно – какой дом и хозяйственные постройки будут на нём возводиться.

Уже на первоначальном этапе необходимо смотреть, подходит ли участок под ваши нужды, а не пытаться строить дом на совершенно неподходящей для этого территории.

Если изначально планируется строить большой каменный дом в два-три этажа, то и участок нужно подбирать соответствующий. Он должен быть больше границ дома минимум на 10-15 метров и иметь грунты с хорошей несущей способностью.

Нужно чётко понимать, что чем сложнее геология и грунты на участке, тем дороже обойдётся строительство основания дома. Конструкция должна основываться на технико-экономическом обосновании проекта дома и геологических изысканиях для определения вида грунта.

Основные факторы, определяющие, какой будет конструкция, следующие:

  • Характеристики будущего дома и его конструктивные особенности;
  • Материал, из которого будет строиться дом;
  • Тип грунта и уклон участка;
  • Уровень грунтовых вод и глубина промерзания почвы зимой.

Грунт как основа дома

Имея на руках проект дома, необходимо как можно скорее понять, что за грунт на вашем участке и, соответственно, какая у него несущая способность.

Обычно в основании здания оказывается несколько типов грунтов. Для окрестностей Москвы глубина полнозаглубленного фундамента – 1,5 метра. Зона влияния фундамента, то есть глубина, на которой будет заметно дополнительное давление от здания, – это ещё от 2 до 4,5 метров. Это значит, что при расчёте фундамента под тяжёлые дома нужно учитывать свойства грунтов на глубину до 6 метров. Теперь представим, что на глубине 3 метра находится слой слабого грунта. Он может не выдержать дополнительной нагрузки от здания.

На прочность грунтов влияет УГВ: влажные грунты менее прочные, чем сухие. А пылеватый песок, насыщенный водой вообще может превратиться в «плывун».

Вид, свойства и характеристики грунта, имеют первостепенное значение при строительстве фундамента для дома.

А выбор конструкции фундамента, его размеры, глубина заложения и технология строительства основывается на данных геологических исследований местности.

При высоком уровне грунтовых вод желательно сделать дренаж участка и дренаж вокруг дома.

Благодаря этому понижается их уровень и соответственно уменьшается насыщенность грунта водой, что уменьшает силу морозного пучения.

Морозное пучение происходит из-за того, что вода, находящаяся в грунте, при замерзании увеличивается в объёме. Под действием этого давления происходит подвижка грунта, что может привести к выталкиванию фундамента наружу, его разрыву или неравномерному подъёму дома, а значит и деформации всей конструкции.

Классификация грунтов в строительстве

Выбор фундамента для дома начинается с изучения грунта на участке, понимания его несущих способностей и особенностей, влияющих на конструкцию основания дома и материал изготовления стен. Рассмотрим основные типы грунтов.

Состоят из массива горной породы.

Не сжимается под нагрузками;

Не требуют устройства заглублённого фундамента;

Несущая способность обычно достаточна для того, чтобы держать здание, просто поставленное на них сверху.

Промерзают на большую глубину, сравнительно с другими видами грунтов.

Необходимо утеплять вводы коммуникаций и с помощью утепления «отсекать» грунт от здания.

Состоят из более или менее крупных песчаных частиц.

Различаются по крупности: крупные, средней крупности, мелкие, пылеватые, плотности: плотные, средние, рыхлые.

Не склонны к морозному пучению.

Легко осыпаются, требуют серьёзных работ по укреплению стенок траншей и котлованов.

Заторфованные грунты и растительный слой

почти наполовину состоят из гумуса и растительных остатков.

Не могут являться основанием сооружений. Роман Никонов:

Если в основании здания попадается такой грунт, нужно заменить его на песок, сделать подошву фундамента ниже слоя такого грунта или пройти его насквозь с помощью свайного фундамента.

Состоят из смеси песчаных и глинистых частиц в разных пропорциях – супеси, суглинки и глины

Удерживают вертикальные стенки, что упрощает земляные работы.

Только изучение совокупности свойств и характеристик грунта позволит построить прочный, надёжный и долговечный фундамент.

Виды фундаментов для частного дома

Фундаменты для дома можно разделить на четыре основных вида конструкции:

Виды фундаментов для частного дома: выбор лучшего варианта

Фундамент — это основа всего здания, и неудивительно, что его выбору придается первоочередное значение. Правильно подобранный вариант поспособствует долгой и комфортной эксплуатации дома, тогда как неправильный выбор может существенно сократить ее срок. В этой статье мы расскажем вам об основных типах фундамента (поскольку различных их сочетаний, вариаций и комбинаций существует очень много). Это поможет вам сориентироваться в ситуации и выбрать лучший вариант.

Ленточные фундаменты

Имеют вид лент, погруженных глубоко в землю, которые располагаются под несущими составляющими конструкции здания. При этом под самими лентами располагаются фундаментные плиты, принимающие на себя часть нагрузки. Такой фундамент может быть сборным (выполняется из железобетонных блоков, которые привозятся на место стройки) или монолитным (изготавливается из бетона или другого материала непосредственно на месте строительства).

Преимущества

Ленточные фундаменты подходят практически для всех видов грунта и укладываются достаточно быстро, что ускоряет сроки всего строительства.

Недостатки

Такие конструкции не рассчитаны на большую нагрузку, их «потолок» — относительно небольшие частные дома высотой в 1-2 этажа.

Плитные фундаменты

Представляют собой железобетонные плиты, которые укладываются на месте будущего здания по всей его площади. При этом может варьироваться как толщина самих плит, так и глубина их залегания. Для усиления конструкции при создании плитных фундаментов всегда используется арматура. Перед укладкой плит создается базовый слой: это может быть песок или даже заливка бетоном.

Преимущества

Нагрузка по плитному фундаменту распределяется равномерно. Поэтому он особенно актуален для участков со слабыми грунтами: песчано-глинистыми, неустойчивыми, вспучивающимися, глубоко промерзающими, с высоко залегающими грунтовыми водами.

Укладка подобных оснований под здания достаточно проста, они не восприимчивы к горизонтальным и вертикальным деформациям, и позволяют строить частные дома любой этажности.

Недостатки

Главный недостаток такой конструкции можно назвать обратной стороной его главного преимущества: это монолитность, которая предполагает использование достаточно большого количества материалов. Другими словами, плитный фундамент стоит дороже, чем, например, ленточный.

Столбчатые фундаменты

Для создания столбчатого фундамента в грунт помещаются столбы (по периметру будущего здания), а между ними протягиваются балки, поверх которых и будет строиться дом. Столбы могут быть сборными (создаваемыми из закупленных блоков) и монолитными (изготавливаемыми непосредственно на месте). Для них может использоваться армированный бетон, камень, кирпич и даже древесина (в случае строительства легких деревянных зданий).

Преимущества

Столбчатое основание для постройки стоит недорого и устанавливается относительно легко и быстро. Особенно хорошо оно подходит для бань, сараев и тому подобных построек, а также для легких частных домов (панельного или каркасного типа, из пиленого/клееного бруса).

Недостатки

Столбчатые фундаменты можно использовать только в устойчивых сильных грунтах, которые практически не деформируются при сезонном изменении температур. И, как уже было отмечено, они подходят только для легких построек, потому как не в состоянии обеспечить достаточную прочность и надежность конструкции с большим весом.

Свайные фундаменты

Завершают наш экскурс в тему того, какие бывают фундаменты, достаточно популярные в последнее время свайные конструкции. Они включают в себя сваи, помещенные глубоко в грунт, и железобетонную армированную плиту, расположенную поверх них. Сами сваи могут быть изготовлены из металла, бетона, металла и бетона, а также древесины (для небольших и легких деревянных построек). Они различаются также по типу производства и монтажа (винтовые, набивные, забивные, вдавливаемые). Характеристики таких конструкций можно разделить на следующие две группы:

Преимущества

Свайные фундаменты можно использовать на слабых грунтах: рыхлых почвах, плывунах, песках — для передачи им основной нагрузки от несущих конструкций здания. Особенно хорошо они показывают себя на слабых грунтах, под которыми находятся более сильные. Также свайные фундаменты хороши на участках со сложным рельефом, поскольку, по сути, не вызывают необходимости в его выравнивании. При этом объем земляных работ при их устройстве относительно невысок, а ограничений на вес здания практически нет.

Недостатки

Такие конструкции стоят достаточно дорого, причем преимущественно из-за того, что для их установки требуется использование специализированной техники.

На что обратить внимание при выборе фундамента

При выборе того или иного типа и подтипа фундамента, применяемого в строительстве, стоит взять в расчет следующие факторы:

  • Тип грунта и глубина залегания грунтовых вод. Для того, чтобы получить достоверные сведения об этих параметрах, лучше всего нанять профессиональных геологов.
  • Степень нагрузки от будущего здания. Чем тяжелее будет дом, тем более мощный и устойчивый фундамент ему потребуется.
  • Уровень нагрузки от других построек. Если рядом с местом строительства есть другие достаточно тяжелые здания, то они уже в некоторой степени деформировали грунт. Поэтому то давление, что оказывают они, необходимо прибавить к нагрузке от будущего частного дома.
  • Глубина залегания будущего фундамента и, соответственно, особенности гидроизоляции. Они объясняются как наличием/отсутствием грунтовых вод, так и близостью водоемов.

Выводы

Таким образом, существует четыре основных типа фундамента (и достаточно много их подтипов), каждый из которых имеет определенные достоинства и недостатки. Выбор подходящего варианта из них должен определяться особенностями участка и того частного дома, который предполагается на нем построить.

klub-masterov.ru

Фундамент для дома из ФБС

ФБС (ГОСТ 13579-78) — это сплошные блоки из железобетона, предназначенные для строительства фундаментов, стен подвалов и цокольных этажей. Фундамент из таких блоков не используется для тяжёлых многоэтажных зданий, зато для таких строений, как баня, гараж или садовый домик будет идеальным вариантом. Он требует минимальных временных затрат на возведение и обладает отличными характеристиками прочности.

Фундамент для дома из ФБСФундамент для дома из ФБССхема фундамента из блоков ФБССхема фундамента из блоков ФБС

ГОСТ 13579-78 (в актуальной редакции). Блоки бетонные для стен подвалов. Технические условия. Файл для скачивания (нажмите на ссылку, чтобы открыть PDF-файл в новом окне).

ГОСТ 13579-78

Создание плана и выбор блоков

Строительство фундамента из блоков ФБС требует привлечения какой-либо подъёмной техники, так как даже самые маленькие по размеру блоки невозможно перемещать своими силами.

Блоки ФБСБлоки ФБСЗачем использовать ФБС-блокиЗачем использовать ФБС-блоки

Для начала нужно выбрать размер блоков. Следует иметь в виду, что чем крупнее блоки, тем прочнее готовый фундамент, так как в нём будет меньше швов (конечно, тут следует избегать максимализма). Поэтому выбираем для своей бани (или иного легкого сооружения) блоки, идеально подходящие под её предполагаемые габариты.

Таблица. Размеры блоков ФБС.

Блоки ФБСДлинаШиринаВысотаВес
ФБС-9-3-6т883058350
ФБС-9-4-6т884058470
ФБС-9-5-6т885058590
ФБС-9-6-6т886058700
ФБС-12-3-6т1183058460
ФБС-12-4-3т1184028310
ФБС-12-5-3т1185028390
ФБС-12-5-6т1185058790
ФБС-12-6-3т1186028460
ФБС-12-6-6т1186058960
ФБС-24-3-6т2383058970
ФБС-24-4-6т23840581300
ФБС-24-5-6т23850581630
ФБС-24-6-6т23860581960
ФБС-12-4-6т1184058640
Выдержка из ГОСТа, нормирующего размеры фундаментных блоковВыдержка из ГОСТа, нормирующего размеры фундаментных блоков

Можно составить план строительства фундамента на бумаге, но гораздо проще скачать специальную компьютерную программу для проектирования. С её помощью можно легко рассчитать, какое количество блоков потребуется на всё строительство.

Тщательно размечаем схему укладки блоков, их перевязки. Не забываем отметить пути пролегания коммуникаций и отверстия для их монтажа.

Недостатки ФБС-блоковНедостатки ФБС-блоков

Ленточный фундамент для бани из блоков

Схема устройства ленточного фундаментаСхема устройства ленточного фундамента

Этапы работы — пошаговая инструкция

Шаг 1. Расчищаем место, определяем углы будущего строения и вбиваем арматуру или колышки для разметки. На них натягиваем леску или шнур. Сначала создаём внешний контур траншеи, а затем так же размечаем внутренний контур. Колышки следует вбивать примерно на два сантиметра от края будущей траншеи, чтобы при выемке земли они не выпали раньше времени. Ширина траншеи должна быть примерно на 10 — 20 см больше выбранной ширины блока, а глубина обычно рассчитывается из схемы — глубина промерзания + 25 см. Но в северных районах это правило не действует, поэтому там берут ориентировочную глубину 60 см.

Разметка внешнего контура будущего фундаментаРазметка внешнего контура будущего фундаментаРытье траншеи с помощью спецтехникиРытье траншеи с помощью спецтехникиНужно правильно рассчитать ширину траншеиНужно правильно рассчитать ширину траншеи

Шаг 2. Тщательно выравниваем дно траншеи, используя строительный уровень, и засыпаем его слоем песка 10-15 сантиметров. Поливаем водой и тщательно уплотняем трамбовкой. Поверх насыпаем слой щебня, также 10 сантиметров.

Обустройство подушки (в данном примере - из щебня)Обустройство подушки (в данном примере — из щебня)

Калькулятор расчета количества песчано-гравийной смеси для подушки фундамента

Перейти к расчётам

Шаг 3. Затем нужно смонтировать опалубку для заливки подушки из бетона (некоторые делают песчаную подушку, но мы этот вариант не рассматриваем, так как он не отличается прочностью и не подходит для мягких и сыпучих грунтов). Опалубку изготавливаем из обрезных досок, толщиной 25 мм. По углам их можно скреплять саморезами или другим доступным способом. С внутренней стороны ввинчиваем саморезы и натягиваем шнур, по которому можно будет выравнивать верхний край залитого раствора.

Альтернативный вариант - использовать вместо бетона все те же блоки ФСБАльтернативный вариант — использовать вместо бетона все те же блоки ФСБПроцесс укладки блоковПроцесс укладки блоков

Шаг 4. Армирование подушки. Стандартная толщина подушки под фундамент из ФБС блоков составляет 20 см. Ширина соответствует ширине нижнего ряда блоков (30-40 см). Для армирования изготавливаем две сетки, которые размещаются, соответственно, на расстоянии 2-3 см от нижнего и верхнего края подушки так, чтобы после заливки металлическая сетка полностью ушла в бетон. Сетку вяжем из прутков диаметром 12-14 мм с ячейкой 10х10 см. Скрепляем гибкой проволокой. Ширину сетки также делаем на 4-6 см меньше будущей ширины подушки, чтобы проволока была полностью скрыта. Два ряда сетки закрепляем на нужном расстоянии друг над другом при помощи отрезков прутка, установленных вертикально. Частоту их установки подбираем по необходимости, чтобы не было провисания сетки.

АрмированиеАрмирование

Калькулятор расчета минимального количества прутов арматуры для ленточного фундамента

Перейти к расчётам

Шаг 5. Заливка подушки фундамента. Очень важно залить всю подушку одновременно, как можно быстрее, чтобы не образовывались слои с разной степенью застывания. Это оказывает решающее влияние на прочность конструкции. Поэтому если фундамент довольно большой, то лучше заказать строительный миксер. Но можно быстро залить и самостоятельно, используя бетономешалку. При заливке протыкаем массу прутком и постукиваем киянкой по борту опалубки, чтобы избежать образования воздушных полостей. Верхний край выравниваем по натянутому шнуру. После этого бетон должен застывать 3-4 недели. Прикрываем его плёнкой, а в жаркое время нужно время от времени дополнительно поливать водой, чтобы не пошли трещины.

Поверх арматурных прутов залит бетонПоверх арматурных прутов залит бетонЕще одно фото процессаЕще одно фото процесса

Шаг 6. Укладка ФБС блоков. После застывания бетона приступаем к монтажу блоков. Для их укладки нужно вызвать погрузчик или кран. На самом деле, это совсем недорогая услуга, зато укладка всего фундамента будет проведена в один день. Для укладки блоков лучше всего использовать раствор бетона марки М100. Перед укладкой каждого блока смазываем раствором верхний край нижнего блока и торец бокового, а по мере укладки блоков краном или погрузчиком, направляем и корректируем, чтобы стенка получалась идеально ровной. Укладку каждого последующего ряда ведём в противоположном направлении. Каждый ряд обязательно проверяем при помощи строительного уровня. После завершения укладки хорошо промазываем раствором все швы снаружи и заравниваем их.

Укладка ФБС блоковУкладка ФБС блоковПроцесс укладки ФБС блоковПроцесс укладки ФБС блоковДля работы также использовалась спецтехникаДля работы также использовалась спецтехника

Шаг 7. Устройство гидроизоляции. Блоки ФБС не очень устойчивы к разрушительному воздействию влаги, поэтому при использовании их нужна тщательная гидроизоляция. Не рекомендуется использовать гидроизоляцию из рубероида, так как он через два-три года отслаивается и теряет свои свойства. Наилучший вариант — специальная изолирующая мастика. Её наносим на фундамент в два слоя с некоторым промежутком по времени. Использовать марки гидроизолирующей мастики, которые не требуют нагревания, удобнее, но те, которые плавят перед нанесением, зачастую обеспечивают лучшую гидроизоляцию. Что именно выбрать — решаем на месте. После гидроизолирования проводится обратная засыпка пустот между фундаментом и грунтом. Если грунт стабильный, можно проводить обратную засыпку изъятой ранее почвой, а на пучинистых грунтах засыпка делается из щебня или гравия.

Гидроизоляция фундаментаГидроизоляция фундаментаИспользовалась специальная мастикаИспользовалась специальная мастика

Шаг 8. Изготовление армированного пояса. Изготовление армированного пояса. Армирующий пояс на данном типе фундаментов изготавливают не всегда, но следует знать, что он намного увеличивает прочность конструкции на неустойчивых грунтах. При строительстве армированного пояса самой большой проблемой является настолько точная подгонка досок опалубки к стенке из блоков, чтобы бетонный раствор не протекал между ними. Дополнительное стягивание досок снизу осуществляется посредством проволоки, протянутой поперёк будущего фундамента. Прутки арматуры (диаметром 10-12 мм) связывают в конструкцию в форме цилиндра и помещают внутрь опалубки. Заливка смесью бетона и ведение срока его затвердевания осуществляется аналогично процессу заливки нижней армированной подушки.

Примечание. Толщина/ширина песчаной засыпки и бетонной подушки существенно зависят от того, какой размер блоков вы выбрали для строительства. Ниже показан ещё один вариант соотношения размеров (измерения даны в миллиметрах).

Поперечный разрез ленточного фундамента из блоковПоперечный разрез ленточного фундамента из блоков

Как сделать столбчатый фундамент для бани из блоков?

Блоки для столбчатого фундаментаБлоки для столбчатого фундамента

Столбчатый фундамент для такого лёгкого строения, как баня, может подойти даже лучше, чем ленточный. Правда, в этом случае нужно использовать не блоки под маркировкой ФБС, а простые бетонные фундаментные блоки, габаритами 20х40 см или других доступных размеров. Их укладку вполне можно провести своими силами, без привлечения подъёмной строительной техники. Порядок и техника проведения этапов работы остаются такими же, как и при строительстве ленточного фундамента, только блоки, соответственно, выкладываются не в линию, а столбиками, как показано на рисунке. Следует помнить, что столбик должен обязательно состоять из двух блоков — ни в коем случае нельзя выкладывать только одну стопку блоков друг на друга.

Незаглубленный столбчатый фундаментНезаглубленный столбчатый фундаментПодробная схема устройства каждого столбика фундамента из блоковПодробная схема устройства каждого столбика фундамента из блоков

Столбчатый фундамент пригоден как для стабильных, так и для пучинистых грунтов, только схема его устройства немного различается. На прочных каменистых грунтах с наружной стороны фундамента устраивается бетонная отмостка, а с внутренней стороны проводится обратная засыпка изъятым грунтом. На пучинистых неустойчивых грунтах обязательно проводится финишная засыпка гравием или щебнем. Кроме того, в этом случае значительно увеличивается толщина гравийной подушки под фундаментом.

Особенности устройства фундамента для стабильных грунтов: 1 – бетонная отмостка. 2 – обратная засыпка грунтом. Особенности устройства фундамента для стабильных грунтов: 1 – бетонная отмостка. 2 – обратная засыпка грунтом Особенности устройства фундамента для пучинистых грунтов: 1 – песчано-гравийная смесь. 2 – «подушка» из щебня или гравия Особенности устройства фундамента для пучинистых грунтов: 1 – песчано-гравийная смесь. 2 – «подушка» из щебня или гравия Строительство столбчатого фундамента из блоковСтроительство столбчатого фундамента из блоковОбвязка из деревянного брусаОбвязка из деревянного бруса

Для получения дополнительной информации просмотрите видео о строительстве фундаментов из блоков ФБС.

Видео — Строительство фундамента из блоков ФСБ

Видео — Как построить фундамент из блоков ФСБ

stroyday.ru

Ленточный фундамент для дома: что это, устройство, монтаж

Видов фундаментных основ, устраиваемых при частном строительстве, известно достаточное количество. Однако в большинстве случаев выбирается вариант ленточной железобетонной конструкции. Дело в том, что залить ленточный фундамент несложно – потребуются минимальные навыки и соблюдение определенного алгоритма действий. Технология строительства сложностей не вызывает, и поэтому именно его выбирают для выполнения своими руками.

Ленточный фундамент – что это такое

Он представлен рамой замкнутого типа или каркасной основой из бетонного раствора, кирпича либо бутового камня. Больше половины основания заглублено и связано с почвой.

Так что же такое ленточный фундамент и в чем заключается его необходимость? Сначала кажется, что строительство ленточного фундамента необходимо, чтобы обустроить ровную плоскость для выкладки цоколя и несущих стен. Однако лента фундамента выполняет более важные задачи:

  • с ее помощью поднимают стены над грунтовой поверхностью, чтобы защитить их от излишней влаги и тепловых потерь;
  • выравнивается нагрузочное воздействие от массы сооружения на почву, что полностью исключает внезапные осадки и крены;
  • укрепляется объект. Грамотно обустроенная конструкция ленточного фундамента придает стенкам жесткость и дополнительную устойчивость.

Выбор размеров подразумевает три значения – глубину, минимальную ширину ленточного основания и армопояс.

Ширину выбирают с учетом прочности основания под воздействием вертикальной нагрузки и несущих возможностей почвы.

Виды

Известно несколько способов устройства фундаментных оснований ленточного типа, которые применяются для конкретных случаев и отличаются своими несущими возможностями. Общая классификация видов ленточных фундаментов выглядит следующим образом:

Незаглубленный

Его используют при строительстве небольших сооружений из легких стройматериалов. Различают два вида:

  • пояс из железобетона;
  • железобетонное ребро.

Устройство любого из них ведется по технологии монолитного литья. Если ленточный фундамент устроить из жби (блоков), он начнет разрушаться даже при малейших движениях почвы. Бетон станет воспринимать нагрузочные воздействия сжимающего характера. Чтобы он хорошо противостоял изгибам, основу армируют стальными стержнями, под ленту устраивают песчаную подушку.

По высоте пояс ленточного фундамента меньше ширины, зато ребро это значение превышает. Представляющее собой основу, оно позволяет поднять цоколь и гарантирует большую надежность.

Монтаж фундаментов такого типа выполняется на грунтах с высоким залеганием вод.

Мелкозаглубленный

Чаще всего такие ленточные фундаменты заливают под легкие малоэтажные здания – каркасные домики, брусовые или бревенчатые срубы. Особенностью данного основания является то, что устраивается оно немного выше точки промерзания грунта. По этой причине его часто возводят на участках с небольшими проблемами, связанными с почвенным составом.

Конструкция без проблем переносит пучения почвы, происходящие в зимний период. В процессе ее сооружения пристальное внимание уделяют мероприятиям по гидроизолированию и устройству теплоизоляционного слоя. Такие меры помогают защитить основание от негативных воздействий природных факторов и продлить срок службы ленточного фундамента.

Основным преимуществом мелкозаглубленной основы считается приемлемая стоимость. Большие объемы земляных работ не требуются.

Правда, данный тип конструкции рекомендован к устройству не на каждом типе почвы и не под любые объекты.

Конструкция стандартна – заглубление основания выполняется всего на пятьдесят – семьдесят сантиметров.

Заглубленный

Ленточный фундамент глубокого заложения заливается на всю глубину промерзания грунта и даже ниже данной отметки. Такая мера дает возможность распределять нагрузку от всего здания на почвенные слои, отличающиеся устойчивостью.

Достоинство заключается в том, что установка ленточного фундамента заглубленного типа возможна под многоэтажные тяжелые объекты. Кроме этого, появляется место для обустройства подвальных и цокольных помещений. Естественно, для изготовления такой основы потребуются существенные финансовые и трудовые затраты, особенно проявляющиеся на проведении земляных работ.

Если вы сомневаетесь, на какую глубину делать такое основание, смело отмеряйте от 1.7 до 2.2 м и даже ниже, в зависимости от климатических условий вашего района и массы объекта.

Грунты под ленточный фундамент

Главным отличием фундамента ленточного типа является то, что вся масса объекта приходится на относительно узкую полоску конструкции, поэтому строить его разрешается на почвенных составах, отличающихся высоким и средним уровнем по несущей способности.

Специалисты, составляющие план фундамента, должны правильно оценить несущие способности грунта, определить, на сколько заглублять ленту, чтобы она давала равномерную осадку и не трескалась.

До выбора схемы устройства основания необходимо изучить грунт в разрезе минимум до полутораметровой глубины.

Итак, технология устройства фундаментов ленточного типа зависит от почвенного состава. Следующий фактор, способный оказать влияние – глубина грунтовых вод и рельеф. Плодородную землю, как правило, удаляют, чтобы залить основу на некоторую глубину. Строительство на влажных мягких почвах запрещено, потому что органика сгниет, и ваш ленточный фундамент вместе с объектом начнет гулять.

Уточнив характеристики почвенного состава, можно определить минимальную толщину ленточного фундамента, ширину и составить чертеж. Для этого необходимо:

  • по данным проектного задания определяем общий вес объекта со всеми предполагаемыми нагрузками;
  • уточнив в справочнике несущие возможности грунта, определяем необходимую площадь и форму будущего ленточного фундамента, разделив массу дома на средний показатель, уточненный в таблице. В итоге получится число, равное нескольким десяткам квадратных метров;
  • зная величину ленточного фундамента из проектной схемы и всю площадь основы, делим одно значение на другое, чтобы найти ширину ленты.

Параметры фундамента произвольно не определяются. Суть в том, что на двухметровой глубине земля начинает напоминать своим поведением жидкость и старается вытолкнуть все, что в нем находится.

Сложности возникают при строительстве основы на сапропели или торфяном участке. Придется вынимать большие объемы грунта, утрамбовывать и отсыпать траншею. Если обстоятельства складываются таким образом, что перенести место строительства возможности нет, рекомендуется возведение свайной ленточной основы. В траншею устанавливают столбы, сечением напоминающие трапеции, на них устраивается подушка из щебня, проводится бетонирование под основу фундаментной ленты.

Еще один немаловажный фактор, от которого зависит целостность основания – склонность почвы к поглощению влаги и зимнему вспучиванию из-за замерзающей воду.

Чтобы обезопасить объект от вспучивания почвы, рекомендуется применить комплекс средств защитного характера:

  • вокруг ленточного фундамента выполняют устройство дренажной системы;
  • внешняя поверхность ленточного фундамента (если имеются подвальные помещения) делается теплой;
  • обратная засыпка выполняется составами, отличающимися хорошими теплоизолирующими показателями.

Опасность представляют сильнообводненные грунты, промерзающие до двух и более метров. Считается, что на таких участках традиционный ленточный фундамент мелкозаглубленного типа не применяется. Предпочтение следует отдавать заглубленным или комбинированным (на сваях) вариантам ленточных фундаментов.

Степень пучения и способность напитывать влагу делят грунты на следующие группы:

  • малоопасная – степень пучения минимальна. Сюда относят плотноватые тощие глины, содержащие большое количество алюминиевых и железных окислов, обломков щебенки или известняка;
  • почвы среднего уровня опасности – суглинистые, с большим количеством песка и жирноватой глины. Чтобы справиться с пучением, придется сделать хорошую отсыпку и утеплить конструкцию;
  • почвы высокого уровня пучинистости, имеющие супесь и суглинок. Они впитывают много воды, превращаются в пластичный слой.

Помимо пучения, жирные суглинки зачастую оказывают влияние на поперечную устойчивость объекта. Если объект возводили на мягкой глине, то два года ленточный фундамент дает интенсивную усадку, выдавливая влагу и глину. По этой причине при строительстве на подобных почвах всегда возникает вопрос – нужно ли отстаиваться ленточному фундаменту?Ответ однозначный – да. А сколько по времени должен отстаиваться ленточный фундамент, залитый по глинистой почве? Минимум год, нагруженный массой, эквивалентной коробке.

Если строительство предполагается на неровном участке, то наличие склонов компенсируется добавочными сваями. Можно возвести высокий ленточный фундамент, заглубив его на два с половиной метра.

Расширяясь, грунт создает усилия до нескольких десятков тонн. Вполне возможно, что основа деформируется, и понадобится узнавать, как восстановить ленточный фундамент. Но если армирующий каркас для ленточного фундамента выполнен правильно, то монолитная лента не расколется. Арматурный узел ленточного фундамента создаст необходимую жесткость в цоколе, защищая от зимнего пучения.

Необходимые материалы

Не знаете, как построить ленточный фундамент своими руками? Начнем с самого простого – подготовки материалов.

Вам понадобятся в обязательном порядке:

  • рубероидный материал или полиэтилен, чтобы устроить гидроизоляционный слой;
  • доски 15 – 2 мм, бруски сечением 2 х 3 см под установку опалубочной конструкции;
  • проволока, которой связывается арматура;
  • арматурные прутья диаметром 1 – 1.5 см. Из них вы своими руками устроите каркас для ленточного фундамента;
  • гвозди, саморезы;

  • щебенка и песок под ленточный фундамент (если строительство не ведется на песчаном грунте), чтобы устроить «подушку»;
  • для приготовления «правильного» бетонного раствора понадобятся цементный материал не ниже М 400, песок, щебенка либо гравий. Состав компонентов берется из расчета 1 х 2 х 4. Зная массу каждого замеса, можно уточнить вес будущего ленточного фундамента.

Порядок выполнения работ

Пошаговая инструкция по обустройству ленточного фундамента своими руками выглядит следующим образом.

Подготовительные работы

С чего следует начать? Правилами строительства ленточного фундамента определено, что действовать рекомендуется поэтапно, и первым этапом строительства будет выполнение необходимых расчетов. В этом имеется своя спецификация, так что эту работу, чтобы не допустить ошибок, следует поручить опытным специалистам.

Теперь необходимо выполнить разметку строительного участка, чтобы точно знать, как выглядит ваш ленточный фундамент. Место под застройку очищается от мусора, поверхность почвы выравнивается. При устройстве разбивки необходимо учесть толщину опалубочной конструкции, какой глубины должен быть фундамент, возможность устройства пола.

Последовательность работ следующая:

  • намечаются угловые участки;
  • уточняется ровность их расположения и расстояния;
  • натягивается шнур;
  • сверяются диагонали получившегося периметра;
  • пошагово размечаются внутренние стены, веранда, крыльцо.

Начинаем копать траншею, которая должна точно соответствовать разметке. Если ленточный фундамент предполагается на песке, то все работы лучше выполнять вручную. При земляных работах следите, чтобы соблюдалась вертикаль стенок траншеи. На сложных участках подготовительные работы под заливку ленточного фундамента ведутся с бурением под сваи.

На дне траншеи устраивается песчаная подушка, помогающая правильно перераспределять нагрузку на основание. На не укладывается гидроизоляционный материал, защищающий от влаги. Материал следует завернуть на стены траншеи по 15 – 20 см.

Опалубка

Как правильно сделать опалубочную конструкцию? Ее можно сбить из подготовленных досок, которые в последующем демонтируются. Второй вариант – опалубка несъемная, в дальнейшем выполняющая роль утеплительного материала.

Сборно-щитовая конструкция должна возвышаться над грунтом на высоту 35 – 40 см, чтобы была возможность устроить цоколь. Щиты фиксируются поперечинами и стойками, скручиваются проволокой, чтобы не расходились. Многих интересует вопрос, можно ли сделать отверстия в ленточном фундаменте для коммуникаций и заземления. Для прокладки труб это возможно, а вот заземляющий провод лучше прокладывать с наружной части. Устанавливая опалубку для ленточного фундамента, необходимо периодически контролировать ее ровность, устранять уступы, чтобы поверхность основы получилась гладкой.

Несъемная опалубка устраивается из пенополистирольных блоков, установленных друг на друга. Она же будет являться и утепляющим материалом для каменного ленточного фундамента. Кстати, в помещениях можно заливать стяжку с системой теплого пола – потерь энергоресурсов не будет.

Гидроизоляция

Как самому сделать такую защиту, мы рассмотрели в разделе «подготовительные работы».

Армирование

Чтобы ленточный фундамент был сделан от «а» до «я», рекомендуется устроить каркас из арматурных прутьев. Заготавливаются решетки, прутья крепятся проволокой, чтобы исключить прерывистость в каркасе ленточного фундамента. Если в опалубке планируется укладка утеплителя, то арматурные обрезки должны войти в него, чтобы каркас закрепился еще надежней.

Как следует из отзывов специалистов и частных застройщиков, именно применение арматуры придает ленточному фундаменту особую прочность.

Бетонирование

Под какие стены закладывается ленточный фундамент, нам уже известно, с подготовительными работами тоже разобрались. Остается ответственный этап – заливка траншеи бетоном. Эту работу следует выполнять за один раз, но в таком случае бетон придется приобретать в готовом виде с доставкой на площадку. Если есть определенные особенности (удаление завода, недостаточно финансовых средств), то бетонирование ленточного фундамента выполняется поэтапно, ровными слоями. В каждом из случаев придется выполнять трамбование, чтобы удалить из раствора воздушные пузыри. В разрезе ленточный фундамент должен выглядеть сплошным монолитным камнем.

Часто возникают вопросы: сколько сохнет или сколько «отстаивается» бетонный фундамент? Не менее четырех недель при благоприятных климатических условиях. Судя по отзывам частных застройщиков, кому довелось заливать ленточный фундамент, это срок может быть увеличен.

Достоинства и недостатки

Рассмотрим все основные плюсы и минусы, способные многое рассказать о ленточном фундаменте.

Опытные строители выделяют три главных «плюса»:

  • по определению ленточный фундамент прост в устройстве;
  • основание универсальное, пригодно для возведения стен из разных материалов;
  • переносит существенные нагрузочные воздействия от веса здания и грунта.

Рассмотрев преимущества, следует немного поговорить и про недостатки основания. В качестве «минусов» выделяют:

  • обязательное выполнение исследования почвенного состава на месте будущего строительства;
  • применение крана, если планируется строительство основания из блоков;
  • отсутствие возможности для обустройства такого основания по обводненным и сильнопучинистым почвам.

Заключение

Сегодня мы рассмотрели, какие фундаменты называют ленточными, дали их подробное описание. Отметим, что особой популярностью пользуется ленточный фундамент «киржач», подробности о котором можно найти в интернете. Сооружения кажутся простыми в исполнении, но требуют много материальных средств и сил. Лучше такую работу доверить профессиональным специалистам, чтобы ваш дом простоял долгое время.



betonov.com

Устройство ленточного фундамента для частного дома – правильная схема расположения и технология его монтажа для частного дома, а так же его фото в разрезе

Добавить комментарий

Ваш адрес email не будет опубликован.

Scroll to top
