Металлические материалы устойчивые к огню: Огнестойкие и негорючие ткани: виды и область применения

Огнестойкие и негорючие ткани: виды и область применения

Среди огромного количества видов текстильных материалов, используемых не только для пошива одежды, предметов интерьера, но и в различных отраслях промышленного производства, в строительстве, существует группа тканей, которые относят к негорючим изделиям.

Что это такое

Ответим на вопрос, что это за ткани, которые не горят? К таким материалам прежде всего относится давно известная, используемая при температуре до 500℃, негорючая асбестовая ткань. Изготавливаемая на основе природного слоистого минерала асбеста она не содержит сгораемых органических веществ, поэтому в полном смысле слова является негорючей.

Второй вариант тканей, из которых изготавливается огнеупорная спецодежда для сварки, защитные костюмы для работы в горячих цехах – это натуральные материалы высокой плотности, изготовленные из хлопка, льна.

Например, брезентовая ткань, дополнительную стойкость к непосредственному контакту с открытым огнем, высокотемпературному тепловому воздействию которой придает огнезащитная пропитка различными видами антипиренов.

Эта ткань по своим свойствам огнестойкая, так как способна небольшой период сопротивляться пламени, высокой температуре, что позволяет надежно защитить человека, одетого в спецодежду, изготовленную из нее, в зоне прямого контакта с негативными факторами воздействия.

Кроме этих наиболее известных примеров, существует много других видов как негорючих, так и огнестойких текстильных материалов, используемых в самых различных областях деятельности.

Огнеупорная ткань

Виды и характеристики

В зависимости от компонента, являющегося основой для производства негорючих или огнестойких тканевых материалов, различают следующие виды тканей:

Кремнеземные

Называемые также силикатными, кварцевыми. Их изготавливают из SiO₂ – кремнезема (диоксида кремния), кварца, других силикатов. Такие материалы устойчиво работают до температуры 1250℃, разрушаясь только выше 1700℃. Обладают низким коэффициентом теплопроводности, высокими электроизоляционными свойствами, экологически безопасны.

Стеклоткани

Это материалы, выдерживающие кратковременный нагрев до 700℃, резкое охлаждение до – 200 ℃, постоянно эксплуатируемые при температурах до 550℃. Отличительные характеристики – небольшой вес, высокая прочность на разрыв, низкий коэффициент линейного расширения, диэлектрические свойства; устойчивость к воздействию ультрафиолета, влаги, микроорганизмов.

Базальтовые

Изготавливаемые из волокон базальта методом его расплава. Выдерживают температурное воздействие до 700℃. Производят также нетканый огнезащитный базальтовый материал, используемый для конструктивной огнезащиты металлических конструкций, заполнения проемов в противопожарных преградах.

Асбестовые

Получаемые на основе волокнистого материала – асбеста, в сочетаниях с различными неорганическими добавками, чтобы скрыть, связать опасное канцерогенное воздействие этого природного материала при вдыхании его пыли.

Углеродные

Их получают плетением из нитей, изготовленных из волокон чистого углерода. Они легкие, устойчивы к растяжению, выдерживают повышение температуры до 370℃, но при этом способны к линейному расширению.

Арамидные

Это наиболее инновационные ткани, получаемые из полимеров – ароматических полиамидов. Они чрезвычайно прочны, вплоть до изготовления из них бронежилетов; стойки к огню, интенсивному тепловому воздействию до температуры 400℃.

Полиэфирные

Изготавливаемые из полиэфирных нитей с высоким содержанием соединений фосфора. При воздействии открытого огня не воспламеняются, не плавясь, обугливаются, уменьшаясь в размерах.

А также различные виды пошивочных, отделочных тканевых материалов, подвергнутых огнезащитной обработке методами окунания, напыления антипиренов. После такой пропитки их сложно поджечь низкокалорийными источниками огня, они не горят, а обугливаются.

Требования

На момент написания материала не существует национальных стандартов, определяющих производство негорючих, огнестойких тканей, которые плохо горят. Поэтому компании, изготавливающие эту группу текстильных материалов, сами разрабатывают технические условия, в которых регламентирован весь технологический процесс производства.

Кроме того, ТУ являются обязательным документом, предоставляемым компанией изготовителем на сертификационные огневые испытания серийной продукции, необходимые для получения сертификата пожарной безопасности.

Испытание негорючей ткани на воспламеняемость

Требования, методики испытаний, касающиеся основной характеристики – воспламеняемости тканей, изложены в следующих противопожарных нормах:

• ГОСТ Р 50810-95, классифицирующий декоративные текстильные материалы на основании метода испытаний на воспламеняемость.
• НПБ 257-2002. В этом документе регламентированы методики испытаний на воспламеняемость, тление, пламенное устойчивое и остаточное горение текстильных материалов – штор, занавесей, постельных принадлежностей, обивки мягкой мебели.

Такие испытания заключаются в воздействиях на отобранные образцы тканей пламенем лабораторной газовой горелки, тлеющей сигаретой; а полученные результаты объективно показывают, как качественно была проведена их противопожарная обработка растворами антипиренов.

Назначение

Тканевые материала на основе асбеста, из-за его канцерогенных свойств, уже практически не используются при производстве огнезащитных элементов спецодежды пожарных, металлургов, но широко применяются в качестве асбестотехнических, огнестойких теплоизоляционных изделий, в том числе в условиях агрессивных химических сред.

Полиэфирные, а также некоторые разновидности арамидных огнестойких тканей служат исходным материалом изготовления для штор, используемых для сцены театров, клубов; для ресторанов, гостиниц. Везде, где постоянно или регулярно находится много людей, существует возможность контакта драпировок, портьер, занавесов с источниками зажигания.

Мебельные производства также используют такие виды огнестойких тканей в качестве обивки мебели, которую невозможно поджечь упавшей тлеющей сигаретой.

Для рукавиц, входящих в комплекты специальной одежды пожарных, работников горячих цехов металлургических, энергетических производств, используют углеродные, кремнеземные, базальтовые стойкие к огню материалы, а также стеклоткани, являющиеся поверхностным слоем как средств для защиты рук, так и спецодежды в целом.

Специальная одежда, костюмы с огнезащитной обработкой изготавливаются также из льняных, хлопковых тканей высокой плотности, толщины материала.

Используются газо-электросварщиками, кузнецами, работниками котельных, горячих цехов других производств.

Область применения

Из стекловолокнистых, асбестовых тканей изготавливают

противопожарные полотна/кошмы, являющиеся эффективным подручным средством тушения небольших по площади очагов возгорания на пожароопасных производствах, в ходе проведения огневых работ.

Кремнеземные, базальтовые тканевые, нетканые материалы применяют:

• Для теплоизоляции теплогенерирующих агрегатов, трубопроводов, в том числе транспортирующих горючие жидкости. Например, для трубы подачи топочного мазута в котел тепловой электростанции.
• Для потоковой фильтрации, в качестве заполнения огнепреградителей при транспортировке горючих жидкостей.
• В качестве огнестойких тепловых экранов в металлургических цехах, газоэлектросварочных производственных участках.
• При производстве рулонных противопожарных штор, экранов, занавесов.
• В строительстве, в качестве негорючих воздухопроницаемых мембран, покрытий утеплителей перекрытий; ветрозащиты, пароизоляции крыш, фасадов зданий.

Арамидные, углеводородные ткани, будучи менее стойкими к огню, более дорогими по сравнению с кремнеземными, базальтовыми стекловолоконными материалами, реже, но также используются как вставки, элементы при производстве спецодежды, в технических производственных целях.

Фактура огнестойких тканей для штор

Торговые марки

На рынке представлено много видов и торговых марок, как абсолютно негорючих, так и огнестойких тканей:

• Строительная ткань Tend – это негорючий материал, соответствующий группе НГ, классу опасности КМ0. Используется в качестве паро-, ветро-, теплоизоляционного материала вентилируемых фасадов, крыш, перекрытий зданий. Материал стоек к воздействию влаги, агрессивных сред, резким перепадам температуры, воздействию лучей ультрафиолетового спектра.
• Термически стойкая
  кремнеземная ткань КТ-11. Содержание SiO₂ – до 99%. Основные качества – огнестойкость до 1200℃ (длительно), прочность, диэлектрические, экологические свойства, что делает ее многофункциональным материалом.
• Базальтовая ткань ТБК-100 с покрытием металлической фольгой. Рабочий диапазон температур – от – 200 до + 650℃, плавится при 1100℃. Используется при производстве рулонных кровельных материалов, в качестве термической изоляции.
• Ткань izoltex изготавливается из стекловолокна. Рабочая температура – до 560℃, максимальная краткосрочно – 700℃. Обладает отличными теплоизоляционными свойствами, химически инертна к сильным органическим, минеральным кислотам, концентрированным растворам щелочей. Отличный заменитель асбестовых тканей, используемый в строительстве, различных отраслях производства.
• Кевлар, арселон, терлон, кермель, номекс – это различные торговые марки, названия видов арамидных тканей, термически стойких в диапазоне от 250 до 400℃.

Для огнезащитной обработки натуральных тканей используют пропитки: «Негорин-ткань», «ОГНЕЗА-ПО», «Нортекс», «АНТАЛ ТМ», не изменяющие их внешний вид, не снижающие прочность, не имеющие неприятного запаха.

Важно: на каждую партию такой продукции, независимо от объема партии, заказчик (покупатель) вправе требовать сертификат соответствия пожарной безопасности, в котором указаны все необходимые характеристики.

Устойчивые к коррозии материалы | Руководство по выбору материалов

Понять доступные материалы, чтобы помочь контролировать многие виды коррозии.

Ознакомиться с руководством по подбору материалов

Узнайте больше о материаловедении

Связаться с экспертомДоступ к экспертным сервисам

Нержавеющая сталь 316

Нержавеющая сталь

Во всех марках нержавеющей стали главными компонентами, отвечающими за коррозионную стойкость и пластичность металла, являются хром и никель. Добавление > 10 % хрома делает сталь нержавеющей, создавая на поверхности слой, содержащий большое количество оксида хрома. Этот слой образуется в результате реакции содержащегося в сплаве хрома с кислородом из атмосферного воздуха. Он придает стали свойство, которое делает ее нержавеющей. Добавление никеля обеспечивает хорошую пластичность и улучшенные свойства формовки и сварки.

Однако не все прутковые заготовки одинаковы. Содержание никеля и хрома в трубных обжимных фитингах и инструментальных кранах Swagelok из нержавеющей стали 316/316L превышает минимальные требования стандартов ASTM для прутков и поковок.

Следует учитывать, что хотя нержавеющая сталь разных марок и не подвержена сплошной коррозии, на ней может возникать местная коррозия.

Для борьбы со:

сплошной коррозией; водородным охрупчиванием; межкристаллитной коррозией

Материал имеет значение

Опасность коррозионного растрескивания под напряжением возрастает при высоких значениях концентрации хлоридов, температуры и растягивающих напряжений. Все марки нержавеющей стали подвержены коррозионному растрескиванию под напряжением. Мы провели испытания фитингов Swagelok для трубок под давлением на устойчивость к SCC и получили превосходные результаты.

Трубные обжимные фитинги и инструментальные краны Swagelok из нержавеющей стали 316 превышают минимальные требования стандартов ASTM.

Cплавы 6Mo

Нержавеющая сталь

Сплавы 6-Moly (6Mo) представляют собой супераустенитную нержавеющую сталь, которая содержит не менее 6 % молибдена и имеет значение PREN (коэфф. устойчивости к точечной коррозии) не ниже 40.

Сплав 6HN (UNS N08367) содержит на 6 весовых процентов больше никеля (Ni), чем сплав 254 (UNS S31254). Благодаря такому повышенному содержанию никеля сплав 6HN имеет повышенную стабильность с точки зрения формирования нежелательных интерметаллических фаз. Сплав 6HN проявил более высокую коррозионную стойкость в хлоридсодержащих средах по сравнению со сплавом 254.

• Устойчивость к точеной и щелевой коррозии под воздействием хлоридов.
• Устойчивость к коррозионному растрескиванию под напряжением (CSCC) под воздействием хлоридов.
• Предел текучести материала на 50 % выше, чем у аустенитных нержавеющих сталей серии 300.
• Ударная прочность, хорошая обрабатываемость и свариваемость.
• Возможность использования в среде высокосернистого газа (NACE MR0175/ISO 15156)
• Изделия Swagelok из сплава 6-Moly предлагаются из прутков и поковок 6HN (UNS N08367), соответствующих требованиям стандарта NORSOK M-650, регламентирующего поставщиков стали.

Для борьбы со:

сплошной коррозией; местной коррозией; коррозионным растрескиванием под напряжением

Сплав cупердуплексной нержавеющей стали 2507

Нержавеющая сталь

Дуплексная нержавеющая сталь имеет двухфазную микроструктуру, состоящую из зерен аустенита и феррита. Такая структура придает этим материалам сочетание привлекательных свойств, включая прочность, пластичность и коррозионную стойкость.

Сплав супердуплексной феррито-аустенитной нержавеющей стали 2507 отлично подходит для работы в высококоррозионных условиях. В ее состав входят никель, молибден, хром, азот и марганец, что обеспечивает превосходную устойчивость к сплошной, точечной и щелевой коррозии, коррозионному, а также растрескиванию под напряжением при сохранении качества свариваемости.

• Повышенный предел текучести и прочности на разрыв при повышенных номинальных параметрах давления.
• По сравнению с трубками из стали 316/316L с таким же наружным диаметром и номинальным давлением меньшая толщина стенок способствует увеличению потока среды.
• Свариваемость.
• Области применения с температурами до 482 °F (250 °C).
• Более высокая теплопроводность / более низкий коэффициент температурного расширения в сравнении с нержавеющей сталью 316.
• Возможность использования в среде высокосернистого газа (NACE MR0175/ISO 15156)
• Изделия Swagelok из сплава 2507 предлагаются из прутков и поковок, соответствующих требованиям стандарта NORSOK M-650, регламентирующего поставщиков стали.

Механические свойства сплава 2507 делают его превосходным выбором для морских систем высокого давления и подводных систем, где необходимо учитывать факторы коррозии, большого расхода среды и веса.

Для борьбы со:

сплошной коррозией; местной коррозией; коррозионным растрескиванием под напряжением

Сплав 825

Никелевые сплавы

Назначение сплава 825 (Incoloy^® 825), в состав которого входят никель, железо, хром и молибден, состоит в том, чтобы обеспечить устойчивость к сплошной, точечной и щелевой коррозии, а также коррозионному растрескиванию под напряжением (SCC) в широком диапазоне рабочих сред.

• Стойкость к межкристаллитной коррозии благодаря стабилизации титаном
• Возможность использования в среде высокосернистого газа (NACE MR0175/ISO 15156)
• Стойкость при использовании в кислотных средах (в т. ч. в серной или фосфорной кислоте).

Для борьбы со:

General Corrosion; Localized Corrosion; Stress Corrosion Cracking; Sour Gas Cracking

Сплав 625

Никелевые сплавы

Назначение сплава 625 (Inconel^® 625), в состав которого входят никель, хром и молибден с небольшой добавкой ниобия, состоит в том, чтобы снизить риск межкристаллитной коррозии в широком спектре крайне агрессивных сред.

• Стойкость к воздействию соляной и азотной кислот.
• Прочность и пластичность.
• Стойкость к щелевой и точечной коррозии при высоких температурах.
• Возможность использования в среде высокосернистого газа (NACE MR0175/ISO 15156)

Материал имеет значение

Дополнительную информацию см. в документе «Трубные обжимные фитинги, фитинги среднего давления, трубные фитинги и фитинги под приварку из сплава 625, соответствующие стандарту NACE MR0175, таблица А.13», MS-06-0119-E.

Для борьбы со:

сплошной коррозией; местной коррозией; коррозионным растрескиванием под напряжением; Коррозия под воздействием высокосернистой среды

Сплав C-276

Никелевые сплавы

Сплав C-276 (Hastelloy^® C-276) содержит никель, молибден и хром. Высокое содержание молибдена делает этот сплав особо устойчивым к точечной и щелевой коррозии. Он относится к немногим материалам, которые обладают устойчивостью к коррозионным воздействиям влажного газообразного хлора, гипохлорита и диоксида хлора.

• Устойчивость к окислительным и кислотным рабочим средам.
• Пластичность, ударная вязкость и прочность при высоких температурах.
• Устойчивость к щелевой и точечной коррозии, сульфидной коррозии под напряжением (SSC) и межкристаллитной коррозии (IGC)
• Возможность использования в среде высокосернистого газа (NACE MR0175/ISO 15156)

Следует иметь в виду, что данный сплав НЕ рекомендуется использовать в средах с сильной окислительной способностью, таких как горячая и концентрированная азотная кислота.

Для борьбы со:

сплошной коррозией; местной коррозией; коррозионным растрескиванием под напряжением; Коррозия под воздействием высокосернистой среды

Сплав 400

Никелевые сплавы

Сплав 400 (Monel^® 400) является медно-никелевым сплавом, который известен своей исключительной стойкостью к плавиковой кислоте, а также к коррозионному растрескиванию под напряжением и точечной коррозии в большинстве видов чистых и технических вод.

• Прочность и коррозионная стойкость в условиях широкого диапазона температур и рабочих сред.
• Сохранение механических свойств при температурах ниже нуля.

Следует иметь в виду, что стоячая морская вода по результатам экспериментов способствует возникновению щелевой и точечной коррозии у данного сплава.

Для борьбы со:

сплошной коррозией; местной коррозией; коррозионным растрескиванием под напряжением; Коррозия под воздействием высокосернистой среды

Титановые сплавы

Стабильная оксидная пленка с надежной адгезией защищает титановые сплавы от коррозии. Эта пленка образуется мгновенно под воздействием воздуха или влаги на поверхность. Следует избегать безводных условий в отсутствие источника кислорода, поскольку в случае повреждения защитная пленка не восстановится.

Титан успешно применяется во многих системах благодаря превосходной коррозионной стойкости в следующих средах:

• хлоридсодержащие растворы и газ с содержанием влажного хлора;
• водные растворы хлоритов, гипохлоритов, перхлоратов и двуокиси хлора;
• естественная и хлорированная морская вода достаточно высокой температуры.

Титан и его сплавы:

• обладают исключительно высокой стойкостью к коррозии, вызванной микроорганизмами;
• высокоустойчивы к кислотам-окислителям различной концентрации и температуры (к распространенным кислотам этой категории относятся азотная, хромовая, хлорная и хлорноватистая кислота [влажный Cl]).

Ограничивающие факторы для применения титана и его сплавов:

• нелегированный титан иногда подвержен коррозии в водных хлоридсодержащих средах при условиях, не прогнозируемых с помощью скорости общей коррозии;
• сухой хлор может подвергнуть титан резкому окислению, вплоть до возгорания;
• титан не подходит для использования с фтористыми газами, чистым кислородом и водородом.

Сочетания компонентов из различных сплавов

В морских установках, в которых фитинги Swagelok из нержавеющей стали 316/316L проявили себя хорошо, а трубки из стали 316/316L подверглись щелевой коррозии в хомутах, возможно, будет экономически выгодно использовать фитинги из стали 316/316L в сочетании с трубками из более коррозионностойкого сплава. В сочетаниях компонентов из различных сплавов используются трубные обжимные фитинги Swagelok из стали 316/316L с трубками из сплавов 254, 904L, 825 или Tungum^® (медный сплав UNS C69100).

Повышенное содержание хрома и никеля в стали 316/316L обеспечивает более высокую стойкость трубных обжимных фитингов Swagelok к местной коррозии. Превосходный обхват трубки обеспечивается за счет запатентованной компанией Swagelok конструкции заднего обжимного кольца и шарнирно-цангового способа обжима (hinging-colleting™), при котором достигается низкий крутящий момент и вращение гайки не передается на трубку. Процесс низкотемпературного науглероживания SAT 12, запатентованный компанией Swagelok, применяется для упрочения поверхности задних обжимных колец, что упрощает достижение превосходного обхвата трубок из вышеперечисленных сплавов.

Сочетания компонентов из различных сплавов могут стать экономически эффективным коррозионностойким решением, обеспечивающим следующие преимущества в морских установках:

• содержание никеля и хрома в стандартной нержавеющей стали Swagelok 316, превышающее минимальные требования стандарта ASTM A479, благодаря чему достигается более высокое значение PREN и повышенная стойкость к местной коррозии;
• высокая стойкость к точечной и щелевой коррозии трубок из специальных сплавов;
• низкий риск контактной коррозии за счет позиций 316, 254, 904L и 825 в таблице электродных потенциалов или с учетом длительной успешной эксплуатации фитингов из стали 316/316L с трубками из сплава Tungum.

Как и во всех узлах, в которых используются разные материалы, значения номинального давления для трубок и фитингов из разных сплавов определяются по материалу с самым низким значением номинального давления. Номинальные параметры давления см. в справочнике «Данные по трубкам — сочетания компонентов из различных сплавов», MS-06-117.

С помощью числового эквивалента стойкости к точечной коррозии (Pitting Resistance Equivalent Number, PREN) измеряется стойкость к местной точечной коррозии. Более высокие значения PREN показывают более высокую стойкость материала к точечной коррозии.

Связаться с экспертомДоступ к экспертным сервисам

---

Чтобы получить больше информации, ознакомьтесь с дополнительными полезными информационными материалами от Swagelok.

---

> Просмотреть и загрузить подготовленную к печати версию руководства по подбору материалов

Как сделать огнеупорный металл? — Огнезащитные спреи, краски и покрытия

Когда вы думаете о том, какие материалы могут загореться, вы, вероятно, представляете себе дерево и ткани. Вы правы, полагая, что оба эти материала быстро загорятся и подпитают пламя. Однако это не исчерпывающий список. Хотя для воспламенения может потребоваться больше времени и потребуется более горячее и интенсивное пламя, металл в конечном итоге также расплавится и сгорит. Если вы хотите быть по-настоящему защищенным, вам нужно узнать все, что возможно, о том, как сделать металл огнеупорным.

Сделать металл огнеупорным с помощью специальной краски

Прежде всего давайте напомним, что ничто не может быть по-настоящему «огнеупорным». Если пламя достаточно горячее и интенсивное, все и вся в конце концов поддастся огню. То, что вы ищете, это сделать металл более огнестойким. Огнестойкость относится к продолжительности времени, в течение которого предмет, в данном случае кусок металла, может выдерживать пламя, газы и повышение температуры во время пожара.

Сталь, особенно нержавеющая сталь, является наиболее огнеупорным материалом. Сталь считается огнеупорным материалом, потому что она может сохранять всю свою прочность при температурах до 700ºF. В 9При температуре 30ºF она теряет 30 процентов своей прочности, а при температурах выше 1000ºF незащищенная сталь теряет почти половину своей прочности. Если рассматриваемая сталь держит здание, это большая проблема. По этой причине никогда нельзя быть достаточно безопасным, когда дело доходит до пожарной безопасности. Существуют способы повышения огнестойкости металла.

Если вы хотите защитить от огня печь, гриль, чугун, балки из нержавеющей стали или любой другой тип металла, вам следует изучить огнеупорную краску, специально предназначенную для металла. Эта краска выглядит как традиционная краска, но обеспечивает дополнительную безопасность за счет:

#1 Снижение воспламеняемости

#2 Уменьшение интенсивности пожара

#3 замедляет распространение пламени

#4, соответствующие кодам огня

Существуют два типа пожарных веществ: целые и не подгоняющие. Не вспучивающаяся краска, нанесенная на огнеупорный металл, замедляет распространение пламени. Они предназначены для самозатухания пожаров. Второй вариант, вспучивающаяся краска, реагирует на высокие температуры, набухая и создавая толстые обугленные барьерные слои пены, чтобы изолировать структуру за краской от огня и дыма. Как правило, вспучивающееся вещество становится в 50 раз толще своего исходного состояния задолго до того, как сталь подвергается структурным повреждениям. Два варианта сводятся к тому, чтобы позволить металлу загореться без того, чтобы пламя фактически повредило его, или распространиться на что-либо рядом с ним, а не блокировать предмет от возгорания в первую очередь.

Вот некоторые из наших любимых вариантов:

• Contego HS для стали
• Добавка к краске M111-PA
• DC315 для изоляции из напыляемой пены (SPF)

Какое решение является идеальным для ваших нужд? Это вопрос, на который вам нужно будет ответить самостоятельно. Если вам нужна помощь, команда RDR Technologies всегда к вашим услугам!

30 апреля 2022 г. RDR Technologies

Последние сообщения

• Вспучивающаяся краска становится все более популярным выбором для владельцев бизнеса, которые хотят защитить …

  подробнее

  13 апреля 2023 г. RDR Technologies

• Как новый владелец бизнеса или строительный подрядчик, вы можете рассмотреть возможность использования огнезащитных материалов для …

  подробнее

  11 апреля 2023 г. RDR Technologies

• В Соединенных Штатах пожар представляет серьезную угрозу как для предприятий, так и для жилых домов. Тысячи жизней являются …

  подробнее

  7 апреля 2023 г. RDR Technologies

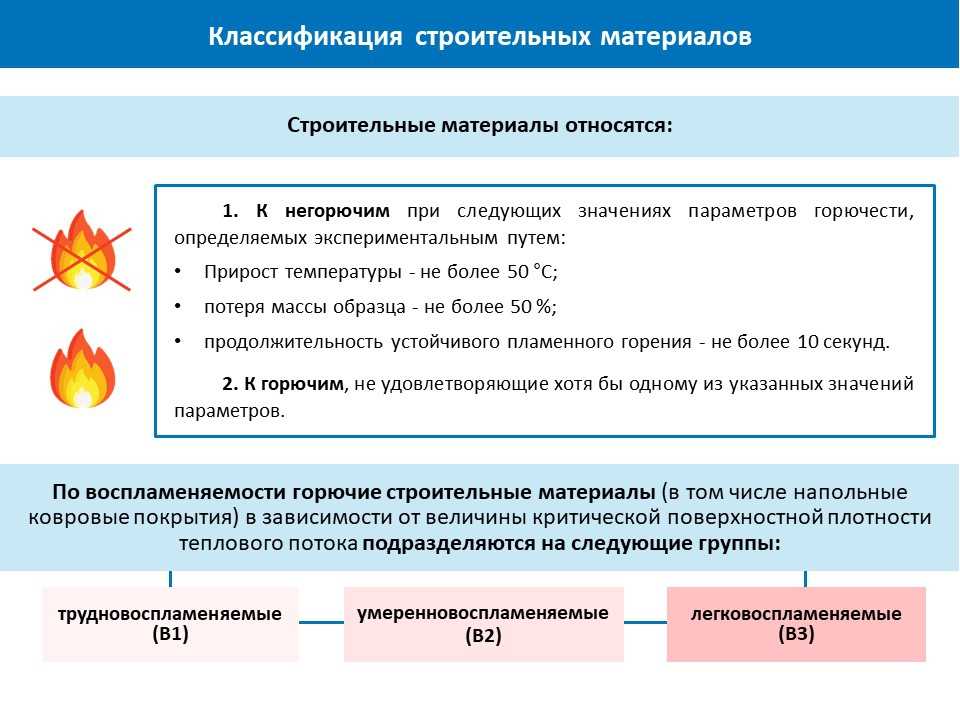

Руководство по огнестойким материалам

Обеспечение пожаробезопасности зданий начинается с самого начала планирования нового строительства или реконструкции, когда важно использовать правильные материалы не только с учетом их несущей способности, но и с учетом их восприимчивости к гниение и способность к огнестойкости в виду. Это обеспечивает надлежащий уровень защиты здания в соответствии со строительными нормами и безопасность жителей здания.

Хотя ни один строительный материал не является огнеупорным на 100%, правильно построенные здания могут помочь максимально защитить жителей в случае пожара за счет использования огнестойких материалов. Огнестойким материалам просто требуется больше времени, чтобы быть затронутыми и скомпрометированными огнем.

Ниже мы рассмотрим некоторые из наиболее часто используемых огнестойких материалов в строительстве и их характеристики:

Кирпичи

Поскольку кирпичи изготавливаются в огневой печи, они представляют собой блестящий огнеупорный материал и могут выдерживать температуры до 1200 ℃. .

Однако для возведения стен между швами каждого кирпича часто используется раствор, и это вещество не такое огнестойкое. Хотя раствор состоит из смеси глины, цемента, извести и песка, которые являются огнестойкими, при резком повышении температуры раствор может растрескиваться и расширяться, нарушая целостность конструкции.

Сталь

Сталь является предпочтительным материалом в строительстве благодаря ее высокой структурной целостности. Он устойчив к деградации и выдерживает натиск термитов, ржавчины и гниения, однако не так устойчив к огню.

При длительном воздействии стальные балки и колонны прогибаются, что приводит к разрушению конструкции здания. Все, что выше 600 ℃, может вызвать стресс, а при 1400 ℃ оно расплавится.

Так как сталь является широко используемым материалом в строительстве, необходимо учитывать противопожарную защиту. Сталь может быть покрыта такими продуктами, как вспучивающаяся краска, чтобы обеспечить большую огнестойкость и соответствовать правилам пожарной безопасности. Вспучивающаяся краска образует обугленный слой на конструкции при воздействии экстремальных температур, что обеспечивает дополнительную защиту и целостность.

Древесина

Хорошо известно, что древесина является проводником тепла, однако древесина обладает самоизолирующими свойствами, что делает ее приемлемым выбором для строительства.

Когда древесина загорается, она обугливается до определенной глубины, и этот обугленный слой действует как барьер и подавляет огонь. Древесина также может быть обработана огнезащитными химикатами или вспучивающейся краской, чтобы повысить огнестойкость и отсрочить воздействие огня на определенное время.

Камень

Огнестойкость камня может сильно различаться в зависимости от используемого типа. Например, гранит взрывается при воздействии тепла и поэтому является сложным материалом при использовании в строительстве.

Известняк также рассыпается на негашеную известь, а сланец расширяется, образуя трещины при воздействии сильного тепла.

Однако песчаник может выдерживать умеренные условия возгорания и поэтому с меньшей вероятностью растрескивается и раскалывается, как другие каменные материалы, благодаря своему составу из мелких минеральных частиц и обломков горных пород.

Бетон

Бетон, один из самых распространенных строительных материалов, может быть превосходным огнестойким материалом в зависимости от качества и используемых заполнителей.

Железобетон имеет низкую теплопроводность, что означает, что для того, чтобы огонь повлиял на его несущую способность, требуется много времени, и он может выдерживать температуры до 1000 ℃ в течение прибл. 60 минут до того, как он начнет терять силу.

Стекло

Если стекло подвергается воздействию высоких температур, оно может треснуть и разбиться. Поэтому в строительстве часто используется армированное стекло.

Армированное стекло в георгианском стиле используется в противопожарных дверях и стенах и представляет собой тип закаленного стекла с сеткой или сеткой из тонкой металлической проволоки, которая предотвращает разрушение стекла в случае его разрушения под давлением и теплом огня.

Заключение

Важно отметить, что ни один материал не является огнестойким на 100%, хотя использование материалов и компонентов, способных противостоять прохождению огня в течение определенного времени, позволяет привести здание в соответствие с правилами техники безопасности. .

Именно по этой же причине так важна пассивная противопожарная защита, поскольку все, что можно сделать, — это уменьшить прохождение огня через здание в течение заданного периода времени и работать над тем, чтобы конструкция здания оставалась неповрежденной до тех пор, пока возможный.
