Наружные откосы на окнах своими руками: особенности и правила изготовления. Этапы проведения работ по изготовлению наружных откосов на окнах своими руками. Необходимые инструменты для изготовления наружных откосов на окнах своими руками

Наружные откосы – это важная деталь оконной конструкции. Их монтируют не только при установке новых окон, но и при замене старых. Нередко в городских домах можно увидеть новое пластиковое окно в обрамлении монтажной пены. Эта распространенная ошибка, основанная на желании сэкономить, ведет к тому, что уже после одного сезона пена разрушается под воздействием солнца. В статье рассмотрим несколько технологий монтажа наружных откосов своими руками.

Содержание:

  1. Назначение наружных откосов на окнах
  2. Разновидности материалов для откосов на окнах
  3. Металлические наружные откосы на окнах своими руками
  4. Наружные откосы на окнах из пластика своими руками
  5. Особенности штукатурных откосов на окнах своими руками

Назначение наружных откосов на окнах

Основных причин несколько:

  • защита краев оконной рамы и монтажной пены, которой заполняется все свободное пространство между рамой и стеклом.
    Это гарантирует долгий эксплуатационный срок.
  • защита от сквозняков. Правильно установленный откос будет препятствовать поддуванию и попаданию влаги внутрь. Качественную гидро- и теплоизоляцию обеспечат одинаково хорошо пластиковые, металлические или каменные откосы, главное. Соблюдать технологический процесс;
  • декоративность. Какой бы красивый не был использовать профиль в стеклопакете, без откосов окно будет смотреться недоделанным. Поэтому внешнее обрамление не менее важно, чем внутреннее.

Разновидности материалов для откосов на окнах

  • Пластиковые откосы. Это один из самых популярных материалов. Он очень практичен, так как легко моется. К тому же смотрится красиво, так как выполнен из одного материала, что и окно. При желании, на него наносят любую ламинацию. Технические характеристики также отличные, при невысокой цене, он полностью влагостоек, мало подвержен воздействию окружающей среды. А легкий вес и простота работы сделали его самым востребованным у непрофессионалов, которые предпочитают выполнять работы по дому самостоятельно.
  • Металлические откосы. Это очень прочный и долговечный материал, но чтобы их правильно установить, потребуется дополнительно прибегнуть к звуко- и теплоизоляционным материалам. Для работы потребуется ножницы по металлу и специальные болты.
  • Использование природного камня для изготовления откосов своими руками. Владельцы коттеджей, отделанных натуральным камнем, предпочитают выполнять отделку откосов в том же стиле. Это долговечный, влагостойкий материал. Но работая с ним, стоит учитывать его неправильные формы и разную толщину. Правда, в продаже есть уже отшлифованные камни, но цена их намного выше.
  • Штукатурка
    . Это прекрасный шумоизоляционный материал, которым красиво выравнивают оконный откос из любого материала. Но она не так долговечна, как вышеперечисленные материалы и потребует реставрационные работы раз в несколько лет. Но если использовать арматурную сетку и качественные материалы, а также соблюдать все этапы нанесения и сушки, то она прослужить не одно десятилетие.

Металлические наружные откосы на окнах своими руками

Благодаря высокой прочности металлических откосов, их выбирают для отделки оконных проемов в многоэтажных городских домах и в частном малоэтажном строительстве. Он гарантирует надежную защиту окна, благодаря высокой устойчивости к механическим повреждениям. К тому же, он не меняет своих характеристик, как при высокой, так и при очень низкой температуре.

Вот перечень необходимых инструментов и материалов, для изготовления наружных откосов своими руками:

  • рулетка нужна для проведения измерительных работ;
  • саморезы по металлу. Ими производится крепления откосов, поэтому цвет их шляпок нужно подбирать по цвету материала;
  • шуруповерт для фиксации крепежей;
  • длинная бита для шуруповерта. Она пригодится для закручивания саморезов в труднодоступных местах;
  • ножницы для металла. Нужны для подгонки материала по размерам:
  • герметик и монтажная пена с пистолетами для заполнения швов и стыков;
  • строительный нож, карандаш и угол для замеров и отметок.

Важно! Работать удобнее на ровном столе, поэтому стоит заранее позаботиться о рабочей поверхности. Если окна располагаются достаточно высоко от земли, то понадобится лестница или строительные леса.

Этапы работ по монтажу металлических откосов
  • Сначала с откосов снимают защитную пленку и убеждаются в отсутствии брака. Как правило, они продаются стандартного размера и в комплектации имеют не только верхние и боковые планки, но нижний отлив. Для соединения используются специальные профили.
  • Теперь еще раз замеряют оконный проем. Если работы производятся в старом доме, то нередко окно установлено с небольшим искривлением. Все это придется учитывать при подгонке. Чтобы избежать погрешностей, все откосы и отлив можно сначала просто приложить к проему, таким образом. Сделав предварительную подгонку.

  • Нижняя часть, на которую ставится сливной карниз, как правило, немного шире. Поэтому работу начинают с него. Положив его на стол, с помощью рулетки отмеряют длину и отрезают лишнее. Если ширина окажется чуть больше, то в дальнейшем по краям подрезают и делают так называемые «ушки».
  • Отрезая от отлива лишнее, по бокам оставляют запас по 5-10 см. В дальнейшем его загибают кверху. Приложив отлив к оконному проему, проверяют еще раз, все ли подходит, и после этого прикрепляют его на саморезы. Если между проемом и отливом образуется свободное пространство, его заполняют монтажной пеной.

  • Верхний и боковые откосы крепятся при помощи стартовой планки. Сначала примеряют и проверяют длину у верхней горизонтальной планки. Если все подходит, ее крепят вплотную к оконному профилю. Не забывая оставлять небольшие нахлесты-ушки, которые загибают вниз. Далее берут откос и плотно вставляют его в профиль по всей длине. Фиксацию производят при помощи саморезов со шляпками нужного цвета.

Совет: каждый элемент откоса всегда упакован в защитную пленку. Но не стоит ее снимать сразу со всего изделия, так как во время монтажа можно нечаянно повредить ее. А любая царапина в дальнейшем приведет к коррозии металла. Поэтому пленку удаляют только с тех мест, где будет производиться фиксация.

  • Затем крепят стартовый профиль для левого и правого откоса, прикрепляя их к «ушкам» от отлива и верхнего откоса. К ним так же при помощи замка шип-паз крепятся боковые отливы.
  • Даже при тщательной подгонке останутся щели между элементами, их заполняют герметиком.

Наружные откосы на окнах из пластика своими руками

Производители предлагают разные модели и виды пластиковых откосов. Их выбирают в зависимости от того, какой материал используется дли обшивки дома. Например, если это сайдинг, то боковые и верхняя горизонтальная планки имеют специальные пазы, в которые вставляется край сайдинга, вместо финишного профиля и тем самым, фиксирует отлив. Для кирпичных домов выбираются модели цельные.

Рассмотрим особенности использования пластика на окнах дома без вентиляционного фасада своими руками.

Для работы потребуются следующие инструменты:

  • рулетка;
  • карандаш;
  • болгарка;
  • шуруповерт;
  • саморезы;
  • уровень.
Этапы работ по изготовлению пластиковых наружных откосов
  • Как и в случае с металлическими откосами,  в первую очередь монтируют отлив. Не забывая оставлять «ушки» загнутые к верху по бокам. Важно правильно рассчитать его размер. Несмотря на то, что сами откосы будут пластиковыми, отливы всего выполняют из металла.
  • Далее по периметру окна вплотную к оконному профилю монтируют стартовые планки. Если дом деревянный, то с помощью саморезов, если кирпичный или из пеноблока – то на дюбель-гвозди. Каждую планку вымеряют по уровню.
  • Затем в стартовый профиль вставляют планки, которые имеют загибы на лицевую сторону. С их помощью, откосы крепятся к стене с шагом в 15-20 см. Сначала фиксируется верхняя горизонтальная планка, а потом и боковые.
  • В качестве финишного шага к откосам, при помощи системы шип-паз, крепятся пластиковые наличники.
  • Все стыки качественно замазываются прозрачным герметиком.

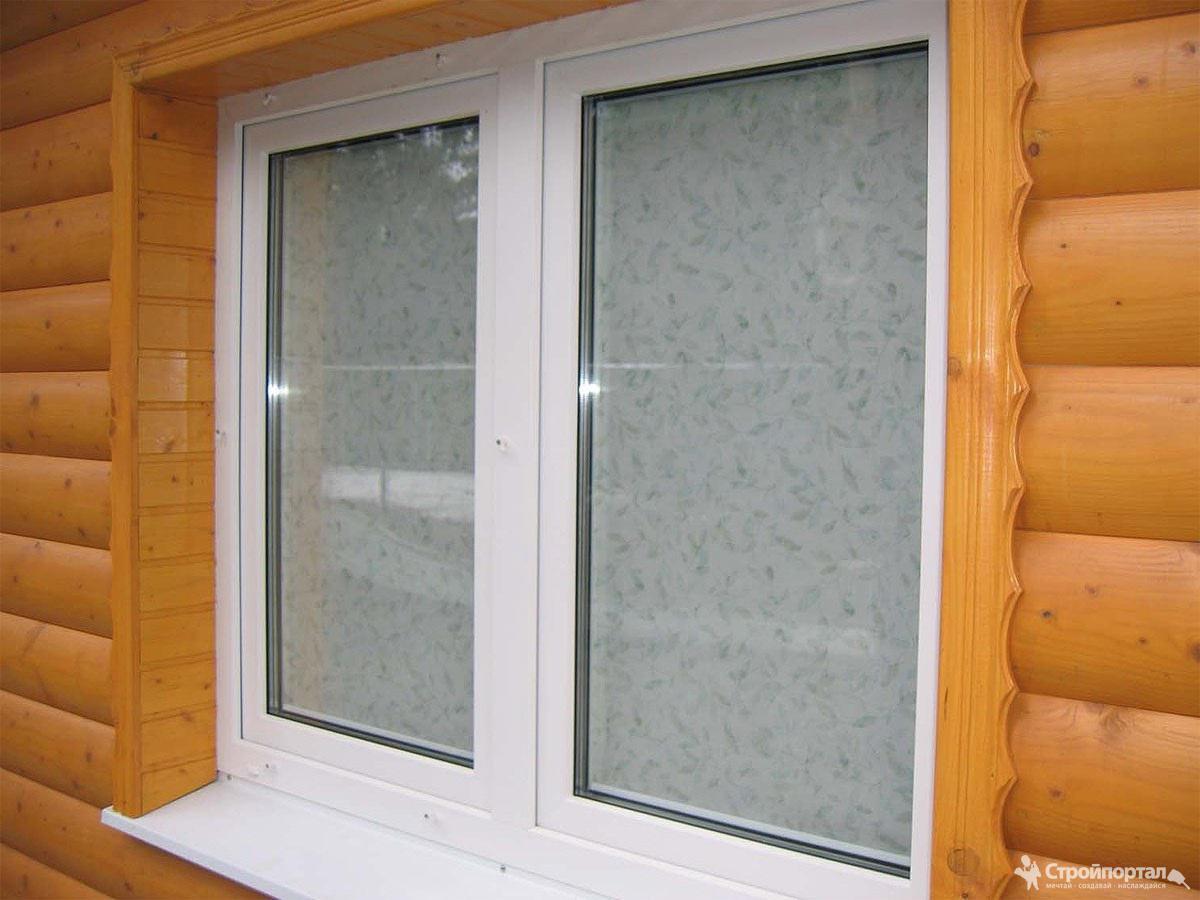

Совет: если пластиковыми откосами обрамляются окна в доме с обшивкой из сайдинга, то выбираются цельные откосы с Г-образной формы. Где угол будет служить откосом и наличников (в паз которого будет заводиться край сайдинга) а прямая сторона утапливается в монтажную пену вплотную к оконному профилю.

Особенности штукатурных откосов на окнах своими руками

Штукатурка наружных откосов – это самый трудоемкий и длительный процесс. К тому же, он возможен только на окнах, к которым есть свободный доступ с наружи (первый этаж, окно балкона и т.д.). Но в итоге получается красивый вариант отделки, который будет полностью гармонировать с обликом фасада. Этот метод гарантирует качественную влаго- и ветрозащиту, так как не имеет стыков. И служит дополнительной теплоизоляцией.

Для работы потребуется:

  • шпатель;
  • мастерок;
  • правило;
  • наружные углы с малярной сеткой;
  • арматурная сетка;
  • грунтовка;
  • терка и сменные шкурки для выравнивания поверхности;
  • штукатурный состав, предназначенный для наружных работ;
  • декоративная штукатурка или краска.
Этапы работ по оштукатуриванию наружных оконных проемов
  • Технология работы по изготовлению наружных откосов на окнах своими руками подразумевает первоначальную подготовку поверхности. Она может иметь неровности, но важно убрать всю грязь или остатки старых составов. В конце работ поверхность обеспыливают, обрабатывают грунтовкой для улучшения адгезии и оставляют до полного высыхания.
  • Смесь приготавливают небольшими порциями, но так, чтобы хватило на одно окно. Она продается в сухом виде в мешках и замешивается перед использованием самостоятельно. Для этого в ведро наливают холодную воду и, добавляя состав, не переставая, размешивают строительным миксером. Не всегда получается отмерять нужные пропорции, поэтому готовя раствор нужно добиваться достаточно густой консистенции, чтобы при переворачивании мастерка вниз, штукатурка не падала с него.
  • Вначале, на состав крепят углы из профиля с малярной сеткой, это сделает выравнивание углов более простым. К верхней горизонтальной стороне также на состав фиксируют арматурную сетку и начинают наносить слой шпаклевки. Выравнивать ее удобно при помощи широкого шпателя.
  • Таким же образом шпаклюют и боковые откосы. Через 12-24 часа состав схватится. Его шкурят, убирая все неровности и грунтуют.

  • В итоге получается ровное покрытие, но пористое и гигроскопичное. На него наносят тонкий слой финишной шпаклевки, буквально 1-2 мм, чтобы лишь закрыть поры и замаскировать серый цвет цементного раствора.
  • Перед нанесением финишного состава, откосы рекомендуют обработать любой антисептической жидкостью, которая препятствует появлению плесени.

Наружные металлические откосы своими руками видео

как сделать уличные, монтаж снаружи, фото, видео

Содержание статьи

После установки нового окна многие отказываются или вовсе забывают про отделку наружных откосов. Напрасно! Если компания, которая устанавливала окно, по какой-то причине не выполняет данную работу, вы можете заняться этим сами. Наружные откосы на окнах своими руками — процесс, конечно, трудоемкий, но выполнимый.

Какие функции выполняют наружные оконные откосы

Отделка оконных откосов снаружи вносит значительный вклад в дополнительное утепление стен и окон, а также выполняет немаловажные декоративные функции. Согласитесь, незавершенный оконный проем, который виден издалека, — это некрасиво.

Монтаж наружных откосов нельзя откладывать надолго. Это может губительно повлиять на новые окна. Грамотная защита монтажных швов от попадания атмосферных осадков защитит теплоизоляционные и декоративные качества оконного проема.

Монтажная пена не предназначена для открытого использования. Да, этим материалом крепко запениваются монтажные швы пластиковых окон. Но, оставшись без защиты, пена начинает разрушаться под воздействием влаги и солнечных лучей. Влага, попавшая на пену, лишает ее теплоизоляционных качеств. А перепад температур наносит механические повреждения монтажным швам.

Можно отложить отделку внутренних откосов на некоторое время, но наружные откосы необходимо утеплять сразу после монтажа оконной конструкции.

Открытая монтажная пена вокруг окна

Данные причины обязывают производить своевременную отделку оконных откосов снаружи. Если вас настораживает дороговизна работы профессионалов, то вы можете утеплить откосы наружные своими руками. Существует много способов отделки оконных откосов, для которых применяются следующие материалы:

  • пластик;
  • металл;
  • гипсокартон;
  • штукатурка;
  • пенопласт.

Применение пластика для наружных откосов

Откосы из пластика в сочетании с металлопластиковыми окнами выглядят как одно целое. К плюсам данного метода отделки относится легкость установки, к минусам — достаточно высокая стоимость материала.

Установка наружных пластиковых откосов производится в короткие сроки и дает отличные результаты. Материал не реагирует на погодные явления, не поддается воздействию влаги, не деформируется на морозе.

Ровная структура пластика позволяет не выравнивать поверхность откосов перед отделкой. Пластиковые откосы для окон имеют высокие тепло- и звукоизоляционные качества, отлично совмещаются с любым утеплителем.

Металлические откосы

Металл с полимерным покрытием, применяемый для отделки оконных откосов снаружи, на самом высоком уровне выполняют теплоизоляционные функции. Материал не ржавеет, не поддается коррозии, отлично защищает стены от продувания и замерзания. Высокая стоимость металла компенсируется длительным сроком эксплуатации.

Отделка откосов гипсокартоном

Гипсокартон с успехом применяется для многих строительных работ. Но способность данного материала впитывать влагу ограничивает сферу его применения. Гипсокартон незаменим при отделке внутренних оконных откосов, но недопустим в помещениях с повышенной влажностью.

Установка наружных откосов на окнах своими руками из гипсокартона возможна только для оконных проемов, которые выходят на закрытые веранды, лоджии или балконы. В противном случае материал будет впитывать влагу, что приведет к его разрушению.

Гипсокартонные откосы отличаются легкостью монтажа и привлекательным внешним видом. Гладкую и ровную поверхность данного материала можно просто прошпаклевать, оклеить или покрасить.

Более подробная информация про то, как можно установить откосы из сэндвич панелей своими руками представлена в нашей отдельной статье. В ней представлена пошаговая инструкция с видео.

Про особенности и установку наружных откосов из металла можно также узнать на нашем сайте.

Технология работ

Штукатурные откосы

Отделка откосов окон снаружи штукатуркой

Данный вид отделки наружных откосов окон является самым традиционным и экономичным. Простота данного метода позволяет провести штукатурку наружных откосов своими руками. В данном процессе применяется сухая смесь на основе цемента или гипса. Но такой вариант исполнения отличается от остальных методов длительностью процесса.

Перед началом отделочных работ поверхность уличных откосов тщательно очищается от грязи, пыли и неровностей. Выпирающая часть монтажной пены срезается острым канцелярским ножом. Чтобы не запачкать и не поцарапать окно, его необходимо закрыть малярным скотчем или пленкой.

Правило: В соответствии с существующими стандартами оконные откосы выполняются под определенным углом, так называемым углом рассвета. Для внешних откосов он может быть меньше, чем для внутренних.

Этапы оштукатуривания откосов
  • С помощью гипсового клея или обычных гвоздей устанавливаются маяки на расстоянии до 5 см от оконной рамы. В качестве дополнительной направляющей нужно установить правило в виде ровной деревянной рейки нужного размера по периметру оконного проема.
  • Толщину штукатурного слоя необходимо рассчитать так, чтобы он закрывал окно на 1 см. Стандартная толщина должна быть чуть больше двух сантиметров. Углы откоса выравниваются с помощью угольника.
  • Убедившись в полной чистоте поверхности откосов, можно переходить к грунтовке. Этот процесс необходим для лучшей адгезии штукатурки с основанием. Грунтование поверхности выполняется широкой кистью.
  • Подготовленную цементно-гипсовую смесь необходимо нанести по маякам до полного заполнения данного пространства. Далее поверхность откоса разглаживается с помощью широкого шпателя. Движения выполняются снизу вверх.
  • Когда данный фрагмент подсохнет, маяки извлекаются. Места их нахождения замазываются и разглаживаются.
  • Один слой штукатурки не должен превышать 5-7 мм. Каждый слой должен накладываться на хорошо высохший предыдущий. Не забывайте про выравнивание углов.
  • После того как отделка приобретет необходимую степень твердости, деревянные рейки снимаются. Места их нахождения аккуратно замазываются штукатурной смесью с последующим разглаживанием.
  • Затем с помощью терки по слегка увлажненной поверхности удаляются все неровности. Движения рук должны быть круговыми без сильного давления.
  • После окончательного высыхания поверхность откосов шпаклюется и покрывается побелкой или краской.

Помните: Окно при работе со штукатуркой должно быть плотно закрыто. Попавшая в фурнитуру смесь нарушит ее функции.

Серьезным недостатком штукатурной отделки оконных откосов снаружи является несовмещение цементной смеси с ПВХ-профилем. Это приводит к формированию щели между оштукатуренными откосами и оконной рамой. Поэтому пространство между оконном профилем и готовым откосом (шпателем формируется небольшая бороздка по периметру) рекомендуется заполнить герметиком на силиконовой основе. Ширина слоя порядка 5 мм.

Внешние откосы из пенопласта

Как сделать наружные откосы из пенопласта? Пенополистирол очень легко поддается обработке, поэтому наружная отделка откосов окон будет достаточно проста. Уличные откосы всегда испытывают большие нагрузки, в связи с чем подготовка материалов проводится особенно тщательно.

Какие необходимо приготовить инструменты?

  • пластиковое ведро или емкость для раствора;
  • электродрель с миксером;
  • шпатель простой и зубчатый;
  • малярный нож;
  • уровнемер.

Необходимые материалы:

  • клеевой раствор;
  • пенопласт;
  • стеклосетка;
  • перфорированный уголок.

Кроме отделки оконных проемов также возможно утепление пенопластом балкона. Это один из самых недорогих и популярных способов.

О том, что такое наличники на пластиковые окна и как их использовать читайте тут.

Оконный примыкающий профиль часто применяется при штукатурке окон. Подробнее об этом здесь.

Пошаговая инструкция
  1. Клеевой раствор готовится заранее. Состав очень хорошо перемешивается — смесь не должна содержать комков. Клей должен быть густым.
  2. Щели предварительно очищенных откосов замазываются цементом, на поверхность откосов наносится грунтовка. Далее готовятся детали из пенопласта.
  3. Между пенопластом и поверхностью откосов должно быть максимальное сцепление. Для этого клей сначала тщательно втирается в стену. Клеем также обрабатывается нижняя часть оконного проема, где будет установлен слив.
  4. Затем клей наносится на внутреннюю поверхность пенопласта, для удобства можно использовать зубчатый шпатель. Начинать приклеивать полосы пенопласта рекомендуется с нижнего угла. Правильность приклейки проверяется строительным уровнем.
  5. После приклейки пенопласта по всему периметру оконного проема все стыки еще раз проклеиваются. При проведении данных работ не стоит жалеть клея. Между пенопластом и ПВХ-профилем не должно быть пустот. Влажной губкой убираются излишки клея.
  6. После короткого промежутка времени пенопласт необходимо еще раз покрыть тонким слоем клея. Далее монтируется стеклосетка.
  7. Все внутренние и наружные углы с помощью того же клея оклеиваются перфорированными уголками.
  8. После высыхания всей конструкции на поверхность откосов в несколько слоев наносится грунтовка. Чтобы не запачкать стекло, необходимо по всему периметру стеклопакета наклеить малярный скотч.
  9. Чистовая отделка таких теплых откосов выполняется различными методами. Можно воспользоваться краской любого цвета. Для создания необычного эффекта можно применить акриловую краску с мелкими камушками.
  10. Последний этап работы — закрепление слива.

Если монтаж наружных оконных откосов своими руками из пенопласта выполнен грамотно, то такие откосы придадут достойный внешний вид оконному проему и создадут отличную теплоизоляцию всего дома.

Наружные откосы – защита для пластиковых и деревянных окон + Видео

Оконные наружные откосы для пластиковых окон зачастую остаются без должного внимания, даже если можно обойтись вариантом из пластика и сделать работы своими руками. Заказчик экономит деньги, исполнитель – время, поскольку с внешними откосами нужно вдоволь повозиться. Однако окнам отсутствие откосов снаружи только вредит, поэтому в обязательном порядке следует позаботиться об их наличии.

Пластиковые наружные откосы на окна – есть ли необходимость?

Чаще всего для заделки щелей, оставшихся после установки окон, используется монтажная пена. Это быстро и на первый взгляд эффективно – расширяясь, пена заполняет все свободное пространство, блокируя воздушные потоки. Вместо пены используется также уплотнительная лента или, как она называется официально, – ПСУЛ.

Оба эти варианта хороши только в сочетании с откосами – если оставить материалы, что называется, под открытым небом, то оба со временем потеряют свои свойства и попросту разрушатся. Влага и ветер довершат дело. Полбеды, если это случится с пластиковыми окнами – в доме непременно станет холоднее,  однако самим окнам мало что угрожает. А вот с деревянными окнами ситуация сложнее – от влаги они могут деформироваться, «обрасти» плесенью, загнить.

В итоге экономия на откосах в недалеком будущем может привести к куда более масштабным процессам – ремонту или замене окон. Поэтому позабыть об отделке наружных откосов нельзя – вместе с ними установленные окна прослужат вдвое дольше гарантийного срока.

Монтаж наружных откосов – самые быстрые и популярные способы отделки

Самый простой способ отделать откосы для окон снаружи – шпатлевка и покраска. Некоторые обходятся вовсе одной покраской, однако это неправильно. Слой краски должен защитить пену и окна от влияния атмосферных влияний, однако не нужно забывать, что и сама краска им подвержена, поэтому обновлять ее необходимо, как минимум, каждые 2-3 года. Откосы снаружи своими руками быстрее всего сделать путем поклейки пластиковых уголков. Крепятся они к углам на бутиловый герметик, а к окну так и вовсе на двухсторонний скотч. Тем не менее, со своей задачей пластик справляется – он закрывает уплотнители от попадания прямых солнечных лучей, дождя и ветра.

Самый популярный способ – украсить, а заодно и защитить наружные элементы металлом.

Используют для этого оцинкованный металл, который имеет особое полиэстеровое покрытие. После измерений оконного проема и самих откосов отрезок металла нужного размера сгибается в форму, напоминающую букву «Z». Загнутые края крепятся к оконной раме саморезами, а швы обрабатываются герметиком на основе силикона. Подбирать расцветку следует в сочетании с цветом крыши, окон или фасада, чтобы она гармонировала с общей картиной. Например, если окна деревянные, то для отделки откосов лучше подобрать цвет, идентичный оттенку древесины.

Как сделать наружный откос – премудрости оштукатуривания

Выходящие на лоджию или балкон окна можно защитить теми же пластиковыми панелями, которые устанавливаются изнутри. Аккуратно, быстро и эффективно. К тому же, пластиковые изделия как нельзя лучше подойдут для пластиковых окон – смотреться они будут вполне гармонично. Чего не скажешь о деревянных окнах. Процесс несколько усложняется, если вы проводите отделку стен дома сайдингом (блок-хаус, вагонка, металлический или пластиковый сайдинг).

В таком случае следует подбирать наличники непосредственно под отделочный материал – делать это следует еще при его выборе, поскольку подходящие доборные элементы зачастую продаются в комплекте. Оштукатуривание уличных откосов – самый затратный по времени способ. Хотя выгода от его применения имеется – расходные материалы стоят недорого, а результат достаточно долговечный. К тому же, штукатурка – это дополнительная теплоизоляция.

Как сделать наружные откосы своими руками — пошаговая схема

Шаг 1: Подготовка поверхности

Основание под откосы очищается от всех расслоившихся и раскрошившихся материалов, будь то старая краска, побелка, осыпавшийся раствор. Основу обязательно грунтуют, чтобы повысить сцепление материалов. Если толщина слоя раствора будет достигать 30 мм, помимо грунтовки следует набить на будущие откосы строительную сетку, которая легко фиксируется саморезами и дюбелями.

Шаг 2: Выставляем рейку

По всей длине внешнего откоса выставляется ровная деревянная рейка, которая фиксируется к поверхности с помощью раствора. Выставлять рейку следует строго по уровню или отвесу.

Шаг 3: Первый слой

Для начала делается обрызг из жидкого раствора. После того, как он подсохнет, наносится первый, грубый слой штукатурки, который разравнивается мастерком или полутерком.

Шаг 4: Второй слой

Нужно ждать, пока раствор хорошо подсохнет. Затем наносится финишный, более тонкий слой раствора, который разравнивается полутерком или мастерком. На словах это быстро, а на деле – несколько дней.

Шаг 5: Шлифовка и покраска

Когда откос высохнет окончательно, его остается только отшлифовать и покрасить в нужный цвет.

Недостаток штукатурки – ее невысокая морозостойкость. С годами она начинает трескаться. Поэтому достаточно часто вместо традиционного раствора из песка и цемента используют плиточный клей, предназначенный для наружных работ. У клея повышенная сопротивляемость к низким температурам и воздействию влаги.

Стоить такое оштукатуривание будет на порядок дороже, однако затратная часть оправдана целым рядом достоинств: клей имеет отличную адгезию практически к любому материалу, мало расходуется, а поверхность будет иметь высокие эстетические качества. Если такие расходы не по карману, то можно поискать золотую середину между этими двумя способами. Например, добавить немного клея в готовый раствор, из расчета 1 к 4 – на одну часть клея четыре части раствора.

Наружные откосы для пластиковых окон – красим своими руками

Если для покраски внутренних откосов подойдет практически любая водоэмульсионка или акриловая краска, то внешние откосы следует красить только фасадными составами. Беда в том, что фасадные краски продаются только в большой таре – минимум по 10 литров. Покупать такой объем стоит разве что в том случае, если вы делаете несколько окон. Если же речь идет об одном окне, то израсходуете вы всего литр, может два. В таком случае можно подобрать более дорогие силикатные краски или, как их еще называют, резиновые. Они, как правило, продаются в том числе и в небольших ведерках. Выбирать следует только составы от именитых производителей, например, Тиккурилы.

Красить оконные откосы следует не реже, чем раз в 5 лет. Во многом частоту покраски определяет качество основания. Чтобы проводить покрасочные работы реже, удалите отслоившуюся старую краску, грязь и зашпаклюйте неровности. Для лучшего сцепления обязательно следует нанести слой грунтовки.

Не забудьте перед покраской покрыть оконную раму малярной лентой или скотчем. Это избавит вас от мытья окон впоследствии. Когда грунт высохнет, можно приступать к покраске. Краска наносится в два, а то и три слоя. Для ускорения процесса можно часть работы проводить валиком, а углы докрашивать кистью. Впрочем, если объем работ небольшой, тратиться на дополнительный инструмент не стоит – хватит и широкой малярной кисти. Наносить второй и третий слои следует только после высыхания предыдущего.

Оцените статью: Поделитесь с друзьями!

Наружные откосы своими руками: из пластика, металлические ?

После того, как окна установили, некоторые отказываются от отделки наружных откосов. А зря! Ведь наружные проемы выглядят некрасиво. Можно монтировать их самим. Это затратный процесс, но он того стоит. Ведь наружная отделка окон предотвратит появление проблем. Оставленные без отделки окна выглядят не только не эстетично, но и ,по прошествии определенного времени, это аукнется разгерметизацией проемов.

Монтажная пена под воздействием ультрафиолета и ветров разрушится, жаркое солнце поможет ей со временем стать просто крошкой, высыпающейся из окна. Это приведет к сквознякам в доме. И чтобы этого не случилось, нужно знать каким образом и чем отделывать наружные откосы.

Металлические откосы

Металлические откосы окон снаружи с полимерным покрытием, которые применяют для отделки оконных проемов со стороны улицы, имеют высокие теплоизоляционные характеристики. Они не подвержены коррозии за счет покраски, защищают окна и стены от промерзания и сквозняков. Дороговизна металлических откосов компенсируется длительным сроком службы.

Откосы из гипсокартона

Они отличаются от металлических. Этот материал широко используется при многих строительных работах. Но у него есть один существенный недостаток – он впитывает влагу, что ограничивает его применение в строительных и отделочных работах. Гипсокартон можно использовать внутри помещения, но если там повышенная влажность, то лучше будет установить откосы из другого материала.

Гипсокартоновые откосы можно установить только для обсады и окосячки оконных проемов внутри помещения или на окнах, выходящих на веранды и балконы. В иных случаях будут иметь место проблемы, гипсокартон намокнет и разрушится быстро. Но к положительным свойствам материала можно отнести легкий его монтаж и отделку.

Керамические откосы

Керамические откосы смотрятся очень эстетично, лучше, чем металлические, и к тому же легко укладываются. Для этого не нужна идеально выровненная поверхность. При помощи керамической плитки можно выложить красивый орнамент. Для укладки на стенах делают насечки и грунтуют проемы. Затем наносят плиточный клей и укладывают плитку. Швы затирают. Стоимость таких откосов зависит от цены плитки.

Откосы из композитных панелей

Это наиболее предпочтительный вариант отделки оконных проемов. К тому же за ними легко ухаживать и чистить. Продаются в различных цветовых вариантах. Монтировать их можно как в деревянных, так и многоэтажных панельных сооружениях. У них много преимуществ- долговечность и достойные теплоизоляционные и звукоизоляционные параметры, и высокая стойкость к перепадам температур. К тому же и на вид они красивы и привлекательны, выглядят лучше металлических откосов на фасаде дома.

Штукатурные откосы

Это самый экономичный и популярный вариант откосов. Штукатурка откосов своими руками проста. Не нужно вызывать специалиста, чтобы монтировать их. Для того чтобы их сделать, понадобится сухая цементная или гипсовая смеси. Хоть это и простой способ установки откосов, но он довольно трудозатратный. А отделка наружных откосов потребует окраски. Также выполняется и отделка арочных проемов. Отделка арочных окон оштукатуриванием производится по этой же технологии.

Перед началом работы необходимо зачистить обрабатываемую поверхность от грязи. Для этого подойдут горячая вода и тряпка. Также придется выровнять все неровности. В начале работы надо удалить все выступы монтажной пены. Для этого сгодится любой острый нож. Чтобы не повредить случайно отливы и стекла, их нужно закрыть пленкой или малярным скотчем.

Штукатурить необходимо в определенном порядке:

  1. Сначала при помощи гипсового клея или гвоздей смонтировать маячки, отдаленные на 5 см от стекла. В дополнение нужно выставить правило (деревянная рейка), как дополнение к направляющей;
  2. Толщина слоя штукатурки должна быть так рассчитана, чтобы рама была закрыта на один сантиметр (стандарт равен 2 см и более). Угольником потребуется выровнять углы откоса;
  3. На очищенную поверхность наносят широкой кистью грунтовку для лучшего схватывания материалов;
  4. Готовую смесь из цемента и гипса выливают по маякам до того момента, когда все пространство будет залито. Затем шпателем все разравнивают движением снизу-наверх;
  5. После высыхания поверхности, маяки убирают, отверстия от них замазывают;
  6. Штукатурку наносят в несколько слоев, дожидаясь пока просохнет поверхность для следующего слоя. Углы выравнивают;
  7. После того, как раствор полностью затвердеет, следует убрать правило, а место его размещения обрабатывается цементно-гипсовым раствором;
  8. Затем теркой убирают все шероховатости, делая легкие круговые движения;
  9. Отделка проемов осуществляется в конце. В заключение все необходимо прошпаклевать, побелить и покрасить.

При оштукатуривании рама должна быть полностью закрыта, чтобы раствор не попал на фурнитуру и не повредил оконные откосы. Таким образом, выполняют облицовку окон на фасаде дома. Минусом этого вида работ считается несовместимость цементно-гипсового раствора с профилем ПВХ. Изредка могут появиться щели между оконной рамой и откосами. Поэтому необходимо в предварительно сделанную бороздку между откосом и окном залить герметиками из силикона. Арка обрабатывается так же, как и внешняя отделка оконных проемов оштукатуриванием.

Пластиковые откосы

Наружные откосы из пластика отлично сочетаются с окном из металлопластика, конструкция смотрится как одно целое, окантовка красивая. К положительным свойствам подобной отделки относится простота установки, к отрицательным – дороговизна материалов. Это же относится и к таким конструкциям, как откосы из пенопласта.

Отделка оконных проемов проводится в рекордно короткие сроки и дает хорошие результаты эксплуатации. Пластик и откосы из полиуретана отлично ведут себя в неблагоприятных погодных условиях средней полосы. Не подвержены коррозии и устойчивы к холодам.

Ровная поверхность разрешает не выравнивать материал перед установкой. Откосы из пластика и из полиуретана обладают высокими теплоизоляционными и звукоизоляционными качествами, сочетаются с разными утеплителями. Такими же свойствами обладают и откосы из пенопласта.

Укладка откосов из пластика

Так как пластик легко поддается обработке, укладывать его не представляется сложной задачей. Как отделать им окна – инструкция ниже. Наружные откосы с внешней стороны подвергаются многим вредоносным воздействиям, поэтому материалы необходимо подготовить с особой тщательностью. Внешняя отделка оконных проемов выполняется поэтапно.

Для начала необходимо взять следующие инструменты:

  • ведро из пластмассы;
  • дрель с насадкой для смеси растворов;
  • панели для откосов;
  • шпатель обыкновенный;
  • зубчатый шпатель;
  • малярный нож;
  • уровень.

Понадобятся следующие материалы:

  • клей;
  • листы пластика или полиуретана;
  • стеклосетка;
  • уголки с перфорацией.

Здесь пластик может использоваться не только как декоративный и защитный элемент, но и утепляющий материал. Это самый востребованный и легкодоступный способ. Отделанный откос из полиуретана и пластика отличаются довольно долгим сроком службы.

Пошаговая инструкция

  1. Клей готовится заранее, перемешивается тщательно, чтобы не было лишних образований. Клей должен быть не жидким, но и не очень густым – средней консистенции;
  2. Предварительно очищенные щели откосов окна снаружи, промазывают цементом и грунтуют. Затем подготавливают пластиковые детали;
  3. Откосы из полиуретана и пластика должны максимально «схватиться» с поверхностью. Для этого клей просто вмазывают в стенку. Также клеем промазывают и нижнюю часть оконного проема, там, где будет слив;
  4. Затем мажут клеем внутреннюю поверхность пластика зубчатым шпателем. Прикрепляют откосы из полиуретана и пластика с нижнего угла, проверяя правильность уровнемером;
  5. После окончания этого этапа стыки проклеиваются дополнительно. Клея понадобится много, для того чтобы нигде не было пустых участков. Излишки клея можно убрать мокрой тряпкой;
  6. Немного погодя пластик еще раз кроют клеем и затем устанавливают стеклосетку;
  7. Все углы обклеивают уголками с перфорацией;
  8. В последнюю очередь выполнятся закрепление слива.

Если все сделать правильно, то фасадное обрамление окон на оконных проемах только украсит их и сделает окно недоступным для непогоды. А отделка откосов окон должна проводиться в самом конце.

Отливы и нащельники

После того как проведен монтаж наружных откосов также понадобится установить отливы и нащельники. Отливы для окон со стороны улицы устанавливается только после установки подоконника. При установке необходимо проверять уровнем соблюдение горизонтали.

Кроме отлива понадобятся следующие инструменты:

  • отвертка;
  • ножницы по металлу;
  • рулетка;
  • карандаш;
  • угольник;
  • шурупы-саморезы (2 см).

Шириной оконного проема определяется размер отлива. К тому же он должен иметь еще дополнительные пять сантиметров в длину с двух сторон. Режут отлив только под прямым углом. Края загибают вниз. После того как загнули отлив, его заводят под раму и поднимают вверх, чтобы он вошел в сделанный уже паз. После этого его закрепляют шурупами-саморезами. Таким образом устанавливаются откосы и отливы.

Место под отливом заливается монтажной пеной из специального пистолета. Между отливом и рамой не должно быть никаких промежутков. На заключительном этапе приклеивается нащельник. Перед его наклеиванием пену следует срезать. Клей не понадобится, так как он клеится сам. Единственное условие монтажа – температура не ниже 5 градусов.

Резюмируя, можно сказать, что установка откосов и отливов – не такая уж сложная задача. Для нее потребуются лишь начальные ремонтные навыки, а экономия от самостоятельной установки – значительная.

Похожие статьи

ошибки монтажа и их последствия

Очень часто наружные откосы устанавливаются с несоблюдением основных правил строительства. Вследствие чего вскоре начинают появляться различного рода проблемы, приносящие ряд неудобств. Но все их лучше предупредить, чем устранять.

Долгое время откосы снаружи никто не принимал во внимание и их монтаж откладывался на неопределенные сроки. Причин столь небрежного к ним отношения можно выделить сразу несколько:

  • Во-первых, компании, которые производили и устанавливали окна, сами не уделяли слишком должного внимания им, так как подобная работа не приносила ожидаемый доход, а времени на монтаж приходилось тратить много
  • Во-вторых, в них никто не видел особого смысла, кроме эстетической красоты

Зачем нужны наружные откосы

В таких условиях часто поверхности около окон снаружи замазывались монтажной пеной, затем заштукатуривались и закрашивались краской. Но постепенно время все расставляло не свои позиции. К благоустройству откосов снаружи начали подходить не менее ответственно, чем изнутри. Основные функции, которые возлагаются на них, следующие:

  • Они придают привлекательный внешний вид оконному проему
  • Они защищают окно от попадания внутрь влаги
  • Увеличивают срок службы окон

Как правильно нужно делать

Будет наиболее правильным и оптимальным вариантом, если установку откосов снаружи будут проводить сразу после монтажных работ над окном. Для современных ПВХ или деревянных окон рекомендуются наружные откосы, выполненные в виде сэндвич-панелей из ПВХ-пластика, не менее широкое распространение получила отделка оконного проема с применением специализированных лент.

Самый распространенный вариант – сэндвич панели, когда между стеной и панелью остается полое пространство, заполненное отчасти паропроницаемыми материалами.

Наиболее распространенные ошибки

При установке наружных откосов можно выделить ряд наиболее распространенных ошибок:

  • Слишком жесткое крепление к раме панелей
  • Удаление из шва уплотнительной пены в большем объеме, чем положено
  • Применение не подходящих материалов для отделки откосов
  • Примыкание к откосу оконной рамы

Возможные последствия

Последствия, которые придется исправлять в случае неправильного монтажа наружных откосов, могут быть совершенно различны. Более того, некоторые из них проявятся спустя несколько суток, а некоторые и вовсе лишь с приходом другой поры года, когда климат снаружи существенно меняется.

Результат во всех случаях один: вначале разрушается слой монтажной пены, а за ним может начать осыпаться стена, пропуская в помещение влагу.

Определить причину возникновения проблемы визуально будет практически невозможно, так как внешняя отделка скроет от вооруженных глаз все то, что происходит внутри.

Как определить, что наружный откос сделан неправильно

Если откос был сделан не по правилам, определить это можно по появлению запотеваний на окнах, скоплению влаги в местах стыка подоконника, откоса и оконной рамы, обильное появление конденсата, в зимнюю пору на раме с внутренней стороны могут появляться наледи, во время порывов ветра будет слышен характерный свист.

Заметив хоть один из вышеперечисленных признаков, рекомендуется сразу принять меры по перестройке наружного откоса, так как проблемы со временем будут только расти.

Наружные откосы после монтажа ПВХ окон

Правильно оформленные наружные откосы выполняют не только декоративную функцию, но и защитную. Поэтому, после монтажа новых окон их отделку нежелательно откладывать на потом или игнорировать вовсе.

Поскольку монтажная пена не подходит для открытого использования, то без защиты она начинает разрушаться под действием влаги и ультрафиолета, а перепады температуры нарушают целостность монтажного шва. Поэтому, те, кто заботится только о внутренних откосах, не думая о внешних, совершают грубую ошибку.

Пена в течение нескольких лет будет разрушаться, в результате чего может появиться сырость на внутренних откосах, продувание по периметру окна и даже его промерзание в зимний период. Исправить положение сможет лишь повторное перезапенивание монтажного шва.

Во избежание таких ошибок отделкой наружных откосов желательно заняться сразу же после застывания монтажной пены, исключением могут быть работы по утеплению фасада. В таком случае, откосами следует заняться после их проведения.

Популярные материалы для отделки наружных откосов

Современные материалы для наружных откосов довольно разнообразны. Любой потребитель может выбрать откосы по цвету, материалу, способу установки и цене.

Внешние откосы из пластика

Откосы из пластиковых листов обладают всеми характеристиками, которые присущи самому пластику. Они долговечны, износостойки и влагостойки. Легкость монтажа сделало их самым популярным способом отделки как наружных, так и внутренних откосов. Широкий выбор цветов позволяет сделать отделку окон в любом стиле. Единственным нюансом является их низкая сопротивляемость механическим повреждениям, что делает их установку на первых этажах нежелательной.

К пластиковым откосам так же относятся и сэндвич-панели. Откосы из сэндвич-панелей имеют три слоя: два слоя пластика и внутренний утеплитель. Сэндвич-панели отличаются высокой теплоизоляцией, отличной износостойкостью и стойкостью к перепадам температур до 500С. Стоимость откосов из сэндвич-панелей значительно выше обычных пластиковых, а монтаж требует определенных навыков.

Отделка внешних откосов сайдингом

Одним из самых распространенных видов отделки окон снаружи стали откосы из сайдинговых панелей. Они достаточно прочны и долговечны, эстетически привлекательны и просты в монтаже.

Панели могут имитировать древесину, камень, плитку и легко сочетаются с любыми видами фасадов. Отличительной чертой сайдинга является его гибкость, именно поэтому его часто используют при отделке арочных окон.

Металлические откосы


Долговечные металлические наружные откосы довольно часто используются при отделочных работах госучреждений и магазинов. Листы оцинкованной стали покрываются защитным слоем полимерного покрытия, благодаря которому откосы не ржавеют.

К минусам такой отделки относится низкая шумо- и теплоизоляция.

Штукатурка наружных откосов


Это самый простой и распространенный вид отделки откосов, но и самый недолговечный. Специфика работ не позволяет завершить отделку за один день, так как наносить шпаклевку необходимо не в один слой. Покраска таких откосов проводится только на высохшей поверхности. Срок службы материалов не превышает и 7-лет. Шпаклевка и краска более подвержены атмосферным осадкам и перепадам температур. Со временем поверхность откосов потрескается и потеряет свой эстетичный вид.

Советы по отделке наружных откосов от специалистов компании «Открытые Окна»

Во-первых, – не откладывайте работу по отделке внешних откосов в долгий ящик. Такая погрешность может аукнуться в будущем множеством неприятностей.

Во-вторых, – не беритесь за выполнение таких видов работ после просмотра пары роликов в интернете. Работа хоть и не всегда сложная, но требует доступа к внешней стороне оконного проема. В случае, когда окна находятся выше второго этажа, и если Вы не «высотник», лучше воспользоваться услугам профессионалов.

В-третьих, – при отделке откосов окна должны быть закрыты, так как строительный материал и мусор могут повредить фурнитуру.

Нужны ли наружные откосы для пластиковых окон

Большинство потребителей, покупая пластиковые окна, смотрят в основном на сами изделия, а на дополнительных комплектующих в большинстве случаях пытаются сэкономить.


Интересные статьи:

8 мифов об оконных системах

Установка металлопластиковых окон своими руками

Решетки на окнах – современная защита жилья

Как сделать крышу на балконе

Какие окна лучше выбрать


Экономия на комплектующих является главной ошибкой, которая в последствие приносит достаточно серьезные проблемы, связанные с микроклиматом в помещении. В частности это касается такой ситуации, когда хозяева отказываются от проведения работ с наружными откосами, считая, что это обыкновенная декорация, которую можно оставить на потом. Но это далеко не так.


Устройство пластиковых откосов выполняется для защиты монтажных швов, которые к тому же и украшают саму оконную конструкцию. Многие скажут, что достаточно и пены.


Однако необходимо знать, что монтажная пена достаточно быстро утрачивает наличие своих положительных качеств вследствие воздействия ультрафиолетовых лучей и других параметров, связанных с определенными характеристиками атмосферы. Одним словом, рано или поздно она потемнеет, высыплется либо просто намокнет и будет плохо изолировать.


Поэтому обустройство наружных откосов такой же важный момент ремонтных работ, как и отделка внутренних изделий. Итак, рассмотрим это более детально.




Причины для выполнения наружных откосов



В технологическом процессе имеется такое понятие, как плотность монтажных швов, т.е. снаружи она намного ниже, чем внутри помещения.



  • Если говорить доступным языком, то внутренние монтажные швы должны иметь влаго- и паронепроницаемость, а вот наружные – только наличие первого параметра, так как пар должен иметь выход. Точнее, его молекулы, которые не видны невооруженным взглядом, но от их присутствия зависит разрушение всей конструкции в дальнейшем. Это и конденсат на стеклах, и плесень, и другие различные грибковые образования.

  • Кроме того, игнорирование монтажа откосов приведет к повышенной влажности в помещении, что негативным образом отразится как на стенах (например, отклеивание обоев), так и на самочувствии находящихся в нем людей.


Определить данную проблему можно достаточно легко: если образуется конденсат в виде капелек по периметру пластикового окна или происходит образование наледи в зимнее время в местах, где расположены петли, пора приступать к ремонту. Также на это укажет и присутствие свиста либо завывания при сильном ветре.


Исправлять проблему можно при помощи профессиональной помощи, но целесообразным решением будет установка пластиковых откосов своими руками, что принесет значительную экономию ваших денег, так как работы здесь не слишком много. Однако проконсультироваться по этому поводу все стоит, чтобы иметь хотя бы поверхностное представление о предстоящем процессе.




Варианты отделки наружных откосов



На сегодняшний день к основным видам отделочных работ по установке наружных откосов относятся следующие:

  • использование металлических откосов с покрытием из полимера;

  • нащельники для пластиковых конструкций;

  • применение профиля ПВХ;

  • отделка паропроницаемыми лентами (ПСУЛ). Данная аббревиатура означает следующее: предварительно сжатые уплотнительные ленты.


А теперь более детально о каждом варианте.


Металлические системы

Если рассматривать использование металлических элементов, то преимуществом является возможность установки в любую пору года. Они имеют прекрасное сочетание с фасадом дома, отделанного виниловым сайдингом. Однако это не критерий при выборе – вы можете установить это в соответствии со своими вкусами, даже и на деревянный дом.


Данные изделия к тому же обладают высокими изоляционными характеристиками, долгим эксплуатационным сроком и устойчивостью к атмосферным воздействиям. Помимо того, выполняют и дополнительное крепление оконных проемов.


Из недостатков можно выделить лишь один – высокая стоимость в сравнении с другими вариантами. Также при устройстве желательно не допускать никаких повреждений в виде царапин – это может привести к ржавчине.


Нащельники


Изделия предназначаются для маскировки наружного шва, изготавливаются при помощи профилей. Виды элементов могут отличаться по способу крепления, выполненного для облегчения монтажного процесса.


К положительным качествам относятся:

  • наличие устойчивости к атмосферному влиянию;

  • возможность применения даже под сильным влиянием ультрафиолетовых лучей;

  • при использовании специальных силиконовых уплотнителей сглаживается присутствие неровностей, имеющихся на стенах.


В подобных ситуациях применяют наличие нащельников 2 видов:


Второй вариант подразумевает, что одна сторона нащельника имеет самоклеящуюся ленту, что позволяет провести монтаж своими руками достаточно быстро, и при этом, что тоже достаточно важно, не применяя специальные инструменты. Приобретя подобную защиту, вы не пожалеете о покупке.


Профиль ПВХ для наружного откоса


При изготовлении подобных элементов применяются те же виды пластика, что и для оконной системы. Это является несомненным достоинствам, так как окно приобретет своеобразную целостность.


Кроме того, подобные изделия достаточно устойчивы к температурным перепадам и воздействию солнечного света. Затратив небольшие финансовые средства, вы получите оригинальную защиту вашего помещения в целом. При этом положительные качества не теряются достаточно длительное время.


Паронепроницаемая лента (ПСУЛ)

Представляет собой изделие, пропитанное при помощи специального состава. При покупке имеет сжатое состояние в виде ролика. Разнообразие по типу и размеру не составит особого труда при выборе для каждой конкретной ситуации, будь то узкий проем либо достаточно широкий.


Установка ленты своими руками производится в стыках либо швах, после чего происходит ее расширение и полное заполнение всех имеющихся зазоров и неровностей. Это обеспечивает максимальную степень защиты при любой погоде.


К положительным качествам относятся:

  • устойчивость к ультрафиолету;

  • возможность использования при температурах от -50 до 80 С;

  • наличие хорошей паропроницаемости;

  • долговечность;

  • отсутствует способность к появлению грибков;

  • эластичность;

  • влагоустойчивость.


Кроме того, она имеет абсолютную нейтральность в химическом смысле и сравнительно недорогую себестоимость. А это, учитывая все плюсы использования, говорит о ее популярности среди населения.


Рассмотрев все необходимые моменты, касающихся наружных откосов для пластиковых окон, вы без труда примите верное решение об их установке. Вот так и бывает зачастую, что, игнорируя мелкие монтажные работы, вы обрекаете себя в будущем на дорогостоящий ремонт. Задумайтесь об этом!

  • < Назад
  • Вперёд >

Сравнение крутизны лыжных трасс — SKI BUM

Вверху, глядя вниз на внешние границы, Киллингтон, VT


Расчеты и рассуждения поясняются ниже. Если вы хотите пропустить этот материал и просто перейти к фактам, прокрутите страницу вниз…

Вездесущи утверждения: «Самый крутой на востоке!» или «Самая длинная и крутая на Среднем Западе» или «Самая длинная продолжительная трасса в Колорадо» и, конечно же, всегда популярная фраза: «Если вы можете кататься здесь, вы можете кататься где угодно.”

Горнолыжные курорты известны своими претензиями. Они преувеличивают почти так же сильно, как лыжники. На самом деле, склонность представителя горнолыжных курортов подчеркивать и приукрашивать изменчивость крутой трассы уступает только тем из нас, кто по ней катается на лыжах. Мы лоббируем наших фаворитов, отклоняем тех, кто находится в меньших горах, и, как правило, не имеем представления о фактах. Что касается горнолыжных курортов, то часто говорят о «процентах оценок» или о какой-то другой непонятной мере, понятной только инженерам. Вы можете попросить кого-нибудь объяснить это, но есть вероятность, что вы вздохнете во время его последующей беседы.

Как же тогда честно сравнивать и категоризировать крутизну и упростить ее, чтобы остальные из нас могли ее понять?

Угол наклона, выраженный в градусах, вероятно, лучший метод для умеренно образованного человека. Большинство из нас знает, что если обрыв идет прямо вверх, это угол 90 °. Это слишком круто, чтобы кататься на лыжах. Уменьшите это совсем немного, скажем, до угла современной лестницы, который составляет около 38 °. Все еще слишком крутой, чтобы большинство людей могло кататься на лыжах. Если разрезать даже это пополам — менее 20 ° — можно сказать, что это очень низкий угол наклона лестницы.Но наденьте пару лыж, и даже самые продвинутые лыжники остановятся на вершине склона 19 °, чтобы выбрать свой маршрут.

Независимо от того, умеете ли вы кататься на лыжах, есть вероятность, что вы сможете понять крутизну склона, если кто-то скажет вам угол, выраженный в градусах. Тогда возникает вопрос, как определить «градусы» горнолыжного склона?

Благодаря НАСА, Геологической службе США, Google и мертвому парню по имени Пифагор мы можем чертовски близко подойти к точному измерению угла любого лыжного склона.Поскольку данные о высоте теперь доступны по щелчку мыши, мы можем измерить высоту наверху и внизу склона с точностью до нескольких футов. Разница между числами — это вертикальное падение, и мы можем начать рисовать прямоугольный треугольник. Если мы используем измерительный инструмент в картографической программе, чтобы найти фактическое расстояние между теми же точками — в частности, «расстояние до земли», например, протягивая рулетку вниз по склону, — у нас теперь есть гипотенуза нашего прямоугольного треугольника:

Конечно, мы пытаемся найти угол «ДА», обозначенный желтым на диаграмме выше.К сожалению, большинство операторов курортов считают, что это число намного ниже, чем они ожидали, поэтому вместо этого они сообщают угол на основе вертикального перепада. Это бессмысленно, поскольку гравитация тянет нас вниз (в сторону b), а не вбок. Поэтому, когда вы слышите, как курорты заявляют о уклоне в 50 градусов, это именно то, что они делают.

Назад в математику

Вооружившись длиной наклона (гипотенузы) и длиной хотя бы одной другой стороны (вертикального перепада) этого теоретического прямоугольного треугольника, мы благодарим этого старого греческого чувака за то, что он предоставил нам математику.Я сидела рядом с симпатичной рыжей на уроке геометрии, так что тут особо ничем не могу. Это что-то о том, что квадрат других сторон равен квадрату гипотенузы, затем вы делите сторону «b» на гипотенузу, инвертируете что-то, берете синус и получаете угол. Да да, что угодно. Спросите инженера.

Однако это не решит всех наших аргументов, потому что на самом деле большинство холмов имеют такую ​​форму:

В этом случае вы не можете измерить длину откоса земли, потому что это уже не треугольник.Вы можете измерить теоретическую гипотенузу или измерить сторону «b», но тогда у вас будет «средний» угол. Среднее значение на последовательном склоне, таком как Outer Limits в Киллингтоне, имеет значение, но среднее значение на склоне, таком как Shay’s Revenge в Snowshoe — с длинным входом и выходом — не дает представления о том, насколько крутым является хедвал. Итак, что мы сделали на таком склоне, так это измерили только самую суть следа, вроде красной линии на диаграмме выше.

Таким образом мы выбрали самый страшный участок каждой тропы.В некоторых случаях это очень короткая перемычка. В других случаях это практически сверху вниз для 1000 футов катания на лыжах с белыми кулаками. Чтобы представить их в перспективе, мы разделили трассы по длине крутизны. Другими словами, полмили на трассе Гонди-Лайн Сахарной головы под углом 30 ° не должно уступать место 100 ярдам на Рипкорде горы Сноу под углом 35 °. Итак, мы сравниваем яблоки с яблоками.

Ключ:

  • Насколько крутой самый крутой участок?
  • Какая длина самая крутая часть?

Вооружившись этой информацией, у нас теперь есть полузаконная основа для сравнения.

В среднем 9008 2 586 ′ 9008 2 581 ′ Всего 9008 2 566 ′ 9008 2 545 ′ 9008 2 537 ′
Угол в градусах выбранных участков лыжной трассы
Ниже: минимальная длина участка 2000 ′
Зона катания Название маршрута Угол
(градусы)
Длина
Размер
Вертикальное падение
Измеренной длины
Банкноты
Бассейн Арапахо, CO Паллавичини 32 ° 2152 ′ 1113 ′ практически по всей длине
Таос, Нью-Мексико Al’s Run 31.4 ° 2841 ′ 1481 ′ практически по всей длине
Стоу, VT Смотровая площадка 29,6 ° 2148 ′ 1062 ′ вся верхняя часть
Солнечная долина, ID Limelight 29,2 ° 2607 ′ 1273 ′ верхняя и средняя часть
Sugarloaf USA, ME Линия Гонди 28 ° 2027 ′ 1001 ′ удлинитель и верхняя часть
Киллингтон, VT Внешние пределы 27 ° 2154 ′ 979 ′ практически по всей длине
Сахарный куст, VT Stein’s Run 26 ° 2088 ′ 944 ′ по всей длине
Джей Пик, VT Can Am 25.7 ° 2006 ′ 870 ′ в среднем верхней и средней секции
Loveland, CO Tiger’s Tail / Holy Cat 25 ° 2026 ′ 860 ′ Практически по всей длине подъемной линии кресла 1
Крестед-Батт, Колорадо Верхний международный 22 ° 2003 ′ 749 ′ от верхнего до плоского профиля
Plattekill, NY Свободное падение 21.7 ° 2144 ′ 791 ′ практически по всей длине
Пароход, CO Среднее ребро 21,2 ° 2087 ′ 756 ′ крутой участок

Ниже: минимальная длина секции 1000 ′

Зона катания Название маршрута Угол
(градусы)
Длина
Размер
Вертикальное падение
Измеренной длины
Банкноты
Скво-Вэлли, Калифорния КТ-22 38.3 ° 1367 ′ 847 ′ 75 Желоб
Alta, UT Alf’s High Rustler 36,5 ° 1606 ′ 955 ′ гусеница от пола до потолка
Крестед-Батт, Колорадо Банановый желоб 36 ° 1723 ′ 1096 ′ , включая подъем наверх
Контрабандисты Нотч, VT Черная дыра 35 ° 1013 ′ практически по всей длине
Пушка, NH Трамвай ди-джеев 34.1 ° 1035 ′ ниже средней пушки
Хантер Маунт, Нью-Йорк Westway 34 ° 1307 ′ 738 ′ 2/3 длины
Солнечная долина, ID Выставка 32,5 ° 1279 ′ 688 ′ от изгиба налево повернуть вниз
Whiteface, NY Слайды 32 ° 1441 ′ 758 ′ Слайд 1
Крестед-Батт, Колорадо Банановый желоб 32 ° 1264 ′ 668 ′ первая секция от лыжи
Snowbird, UT Мах Шнелл 29 ° 1404 ′ 671 ′ от точки высадки до дна
Крестед-Батт, Колорадо Пилинг 28 ° 1048 ′ 485 ′ от лыжной трассы
Киллингтон, VT Двойная рукоять 28 ° 1179 ′ 559 ′ самый крутой участок средней трассы
Whiteface, NY Верхний Нортвей 28 ° 1035 ′ 483 ′ основной шаг
Сандей Ривер, ME Белое тепло 27 ° 1635 ′ 742 ′ .Самый крутой участок — 35 °
Джей Пик, VT Хейнс 27 ° 1319 ′ 602 ′ верхняя часть
Whiteface, NY Горный забег 26 ° 1384 ′ 620 ′ крутая часть
Whiteface, NY Верхнее небо 26 ° 1708 ′ 737 ′ Прибл. 1/2 трассы
Бивер-Крик, Колорадо Ripsaw 26 ° 1169 ′ 519 ′ большая часть маршрута
Mad River Glen, VT Желоб 25.6 ° 1159 ′ 500 ′ большая часть маршрута
Гор, Нью-Йорк Слух 25 ° 1335 ′ весь маршрут. Верхняя стенка 37 °
Keystone, CO Пуля 25 ° 1182 ′ 502 ′ падение после изгиба влево
Бивер-Крик, Колорадо Хищные птицы 24,4 ° 1108 ′ 458 ′ Pete’s Arena
Пико, VT Убийца верхних гигантов 24 ° 1221 ′ 505 ′ верхние 2/3 трассы
Keystone, CO Шахта 23.8 ° 1719 ′ 694 ′ крутой участок от левого поворота до низа
Бивер-Крик, Колорадо Катаракта 23,7 ° 1079 ′ 434 ′ большая часть маршрута
Волшебная гора, VT Красная линия 23 ° 1410 ′ 546 ′ в среднем по всей длине до пересечения дороги
Loon, NH Twitcher 23 ° 1341 ′ 507 ′ секция над линией подъема
Снегоступы, WV Месть Шая 23 ° 1172 ′ 455 ′ передняя стенка
Медь, CO Пила 22.5 ° 1535 ′ 88 ′ нижняя половина
Бивер-Крик, Колорадо Хищные птицы 20,4 ° 1213 ′ 423 ′ Золотой орел и бездна
Пароход, CO Циклон 21,5 ° 1502 ′ 550 ′ По всей длине
Закат, Коннектикут Ствол 19 ° 1014 ′ 332 ′ верхняя 3/4 трассы
Seven Springs, PA Лавина 18.8 ° 1098 ′ 353 ′ большая часть маршрута

Внизу: минимальная длина секции 500 ′

Зона катания Название маршрута Угол
(градусы)
Длина
Размер
Вертикальное падение
Измеренной длины
Банкноты
Скво-Вэлли, Калифорния КТ-22 43 ° 790 ′ 540 ′ Johnny Moseley’s Run
Скво-Вэлли, Калифорния КТ-22 42 ° 709 ′ 475 ′ GS Чаша
Бассейн Арапахо, CO Паллавичини 40 ° 706 ′ 453 ′ Палли Фейс
Стоу, VT Верхний Старр 38.7 ° 512 ′ 320 ′ перегородка сверху
Alta, UT Alf’s High Rustler 38 ° 795 ′ 491 ′ Верхняя половина
Крестед-Батт, Колорадо Рэмбо 38 ° 503 ′ 309 ′ Первичное падение сверху
Джей Пик, VT Can Am 32 ° 740 ′ 390 ′ только верхняя часть
Пушка, NH Лавина 31 ° 281 ′ Отрезок Банши до участка Банши
Sugarloaf USA, ME Расширение линии Gondy 31 ° 275 ′ участок снежного поля
Брекенридж, Колорадо Один Мах 30.8 ° 686 ′ 351 ′ с высоты примерно 150 футов вниз по тропе
Whiteface, NY Верхнее небо 30 ° 806 ′ 406 ′ самая верхняя секция
Синяя ручка, PA Экстраверт 29,9 ° 909 ′ 453 ′ сверху до изгиба вправо
Маунтин-Крик, Нью-Джерси Трубопровод 28,6 ° 607 ′ 291 ′ , ведущая к старой тропе Фитца Фолли
Вейл, Колорадо Рива Ридж 28.4 ° 517 ′ 246 ′ Заголовок Tourist Trap
Гор, Нью-Йорк Слух 28 ° 615 ′ 284 ′ верхняя половина
Пароход, CO Чаша для новогодней елки 27 ° 645 ′ 294 ′ от центра седла вниз верхняя стенка
Whiteface, NY Cloudspin 26 ° 933 ′ 414 ′ чуть ниже верхнего
Бивер-Крик, Колорадо Хищные птицы 26 ° 866 ′ 383 ′ Маршрут
Монарх, Колорадо Ствол 26 ° 713 ′ 314 ′ чуть ниже верхнего
Windham, NY Росомаха 25 ° 738 ′ 316 ′ верхняя часть
Венген, ШВЕЙЦАРИЯ Лауберхорн 22.6 ° 828 ′ 318 ′ Hanneggschuss
Seven Springs, PA Мурашки 20,7 ° 634 ′ 224 ′ большая часть уклона
Massanutten, VA Мак Атака 19,4 ° 628 ′ 209 ′ высадка на связь Showtime

Внизу: минимальная длина секции 300 футов

Зона катания Название маршрута Угол
(градусы)
Длина
Размер
Вертикальное падение
Измеренной длины
Банкноты
Джексон Хоул, Вайоминг Кулуар Корбе 53 ° 350 ′ 280 ′ среднее падение + парашют
Джей Пик, VT Зеленый берет 38 ° 361 ′ 223 ′ передняя стенка
Джей Пик, VT Забойные желоба 37 ° 352 ′ 212 ′ с деревьями
Бассейн Арапахо, CO Паллавичини 36 ° 465 ′ 275 ′ Pally Main Street,
Джей Пик, VT Желоб Такермана 36 ° 400 ′ 240 ′ с деревьями
Mount Snow, VT Ripcord 35 ° 437 ′ 235 ′ только передняя стенка
Сандей Ривер, ME Белое тепло 35 ° 310 ′ 178 ′ верхняя стенка примерно на 2/3 вниз
Montage, PA Белая молния 32 ° 400 ′ 213 ′ только передняя стенка
Волшебная гора, VT Красная линия 31 ° 470 ′ 243 ′ Нижний угол перед перекрестком
Belleayre, NY Верхний Yahoo 30 ° 300 ′ 151 ′ только передняя стенка
Аттиташ, NH Средняя куропатка 26 ° 332 ′ 145 ′ участок между трассами
Киллингтон, VT Верхняя стена Superstar 26 ° 403 ′ 178 ′ только передняя стенка
Синяя ручка, PA Чаша для стембогена 22.7 ° 329 ′ 127 ′ лыжник ушел в воронку
Seven Springs, PA Склон северной стены 18 ° 327 ′ 100 ′ передняя стенка

ОТКАЗ ОТ ОТВЕТСТВЕННОСТИ : ЭТО НЕ ПОЛНЫЙ СПИСОК. Это просто сравнение некоторых популярных трасс, на которых мы можем провести довольно хорошие измерения. Вот и все.

ДРУГОЙ ОТКАЗ ОТ ОТВЕТСТВЕННОСТИ : Мы обновляем их время от времени, когда становятся доступны более точные данные.Другими словами, когда Google Планета Земля получает обновленные данные.

Итак, какой из этого можно сделать вывод? Будет ли 31 ° бега Ала по порошку Таоса более или менее сложным, чем 29 ° по бетону Киллингтона? Будет ли 100 ярдов порошка в упаковке 53 ° на кулуаре Корбета более волосатым, чем 100 ярдов голубого льда 35 ° на Ripcord? Эта таблица, по мере того, как она продолжает расти, не предназначена и не квалифицируется как окончательный арбитр при обсуждении сложности трассы… это просто дополнительная точка отсчета.

В то время как отдельные крутые участки придают вышеуказанным маршрутам свою известность, есть и другие маршруты, которые более известны благодаря общему опыту.Это великие трассы горных лыж: трассы или маршруты длиной более одной мили, всемирно известные по названиям. Некоторые из них имеют крутые участки; некоторые из этих разделов перечислены выше. Для этих трасс более важно учитывать длину и перепад высот на всей трассе. Углы наклона могут показаться не впечатляющими, но помните, что это среднее значение для всего маршрута — в некоторых местах оно может быть вдвое больше, чем показано.

Средний угол в градусах всего курса
Минимальная длина одна миля
Зона катания Курс Средний угол
(Градусы)
Длина
Размер
Вертикальное падение
Измеренной длины
Банкноты
Aspen, CO Ruthie’s Run 14.3 ° 5507 ′ 1366 ′ длина подъемника
Бивер-Крик, Колорадо Хищные птицы 16,8 ° 8606 ′ 2484 ′ обычный мужской скоростной спуск
Бивер-Крик, Колорадо Хищные птицы 18,4 ° 7002 ′ 2215 ′ мужской горнолыжный спуск
Бивер-Крик, Колорадо Хищные птицы 19 ° 6165 ′ 2005 ′ мужские super G
Timberline Lodge, OR Снежное поле Палмера 16.4 ° 5295 ′ 1497 ′ летний общественный переулок
Венген, ШВЕЙЦАРИЯ Лауберхорн 13,3 ° 14 698 ′ 3373 ′ обычный мужской скоростной спуск

Билеты на подъемники со скидкой: Это своего рода «информационная служба», которую многие горнолыжные курорты используют для сбора наличных, продавая билеты со скидкой заранее, под названием «Лифтопия». Если вы не пользовались этой услугой, важно знать , чтобы точно знать , что вы собираетесь на определенную дату.Билеты с большой скидкой необходимо приобретать заранее; обычно до двух дней. Камнем преткновения является то, что некоторые горнолыжные курорты предоставляют только ограниченное количество билетов на Лифтопию на любой день, поэтому они могут быть распроданы, если вы будете ждать слишком долго … так что, как только вы будете абсолютно уверены, что будете катаясь на лыжах в определенный день, нажмите на эту ссылку, чтобы получить билеты со скидкой. Я пользовался этой услугой много раз, но, опять же, ТОЛЬКО когда я абсолютно уверен, что буду кататься на лыжах в определенную дату.У вас должен быть доступ к принтеру, чтобы распечатать квитанцию, и вы должны взять с собой удостоверение личности в гору. Я скинул треть цены на билеты. Не все регионы участвуют, но стоит проверить, прибили ли вы дату.

Верхнее фото CC BY-SA 3.0

Важность внешних склонов рифов для коммерчески важных рыб: последствия для проектирования охраняемых морских территорий на Филиппинах

  • 1.

    Eristhee N, Oxenford HA (2001) Размер ареала обитания и использование пространства Бермудским голавлем Kyphosus sectatrix (L .) в двух морских заповедниках в Морской зоне управления Суфриер, Сент-Люсия, Вест-Индия. J Fish Biol 59: 129–151

    Google Scholar

  • 2.

    Каунда-Арара Б., Роуз Г.А. (2004) Вывоз помеченной рыбы из национальных парков с морскими рифами в рыбные промыслы в прибрежной Кении. Environ Biol Fishes 70: 363–372

    Статья Google Scholar

  • 3.

    Tupper MH (2007) Распространение коммерчески ценных рифовых рыб из морских охраняемых районов Гуама, Микронезия.Fish Bull 105: 527–537

    Google Scholar

  • 4.

    Робертс С.М., Полунин Н.В.К. (1993) Морские запасы: простые решения для управления сложным промыслом? Амбио 22: 363–368

    Google Scholar

  • 5.

    Teh LCL, Teh LSL, Starkhouse B, Sumaila UR (2009) Обзор социально-экономических и экологических перспектив прибрежного рыболовства на рифах Фиджи. Mar Policy 33: 807–817

    Статья Google Scholar

  • 6.

    Киттингер Дж. Н. (2013) Совместные оценки рыболовных сообществ в поддержку управления промыслом коралловых рифов. Pac Sci 67: 361–381

    Статья Google Scholar

  • 7.

    Циннер Дж. Э., Вамукота А., Рандриамахазо Х., Рабаризоа А. (2009) В отношении организаций, занимающихся управлением прибрежными морскими ресурсами на уровне сообществ в западной части Индийского океана. Mar Policy 33: 489–496

    Статья Google Scholar

  • 8.

    Роули Р.Дж. (1994) Морские запасы в управлении рыболовством. Aquat Conserv Mar Freshwater Ecosyst 4: 233–254

    Статья Google Scholar

  • 9.

    Халперн Б.С., Уорнер Р.Р. (2003) Согласование проекта морского заповедника с целями заповедника. Proc R Soc Lond B Biol Sci 270: 1871–1878

    Статья Google Scholar

  • 10.

    Lowe CG, Topping DT, Cartamil DP, Papastamatiou YP (2003) Модели передвижения, ареал обитания и использование среды обитания взрослого окуня ламинарии Paralabrax clathratu s в умеренном закрытом морском заповеднике.Mar Ecol Prog Ser 256: 205–216

    Статья Google Scholar

  • 11.

    Popple ID, Hunte W. (2005) Модели движения Cephalopholis cruentata в морском заповеднике в Сент-Люсии, штат Висконсин, полученные с помощью ультразвуковой телеметрии. J Fish Biol 67: 981–992

    Статья Google Scholar

  • 12.

    Гейнс С.Д., Уайт С., Карр М.Х., Палумби С.Р. (2010) Проектирование сетей морских заповедников как для сохранения, так и для управления рыболовством.Proc Natl Acad Sci 107: 18286–18293

    CAS Статья PubMed PubMed Central Google Scholar

  • 13.

    McClanahan TR, Kaunda-Arara B (1996) Восстановление промысла в морском парке с коралловыми рифами и его влияние на прилегающий промысел. Conserv Biol 10: 1187–1199

    Статья Google Scholar

  • 14.

    McClanahan TR, Mangi S (2000) Распространение пригодных для эксплуатации рыб из морского парка и его влияние на прилегающий промысел.Ecol Appl 10: 1792–1805

    Статья Google Scholar

  • 15.

    Уиллис Т.Дж., Миллар Р.Б., Бэбкок Р.К. (2003) Защита вылавливаемой рыбы в регионах с умеренным климатом: высокая плотность и биомасса луциана Pagrus auratus (Sparidae) в морских заповедниках на севере Новой Зеландии. J Appl Ecol 40: 214–227

    Статья Google Scholar

  • 16.

    Келлнер Дж.Б., Тетро I, Гейнс С.Д., Нисбет Р.М. (2007) Ловля лески вблизи морских заповедников при одно- и многовидовом промысле.Ecol Appl 17: 1039–1054

    Артикул PubMed Google Scholar

  • 17.

    Januchowski-Hartley FA, ​​Graham NAJ, Cinner JE, Russ GR (2013) Распространение наивности рыбы из морских заповедников. Ecol Lett 16: 191–197

    Статья PubMed Google Scholar

  • 18.

    Currey LM, Heupel MR, Simpfendorfer CA, Williams AJ (2015) Оценка мелкомасштабных моделей движений выловленных рыб коралловых рифов.Anim Biotelem 3:41

    Статья Google Scholar

  • 19.

    Matley JK, Heupel MR, Simpfendorfer CA (2015) Глубина и космическое использование леопардовых коралловых групп Plectropomus leopardus с использованием пассивного акустического отслеживания. Mar Ecol Prog Ser 521: 201–216

    Статья Google Scholar

  • 20.

    Matley JK, Tobin AJ, Lédée EJI, Heupel MR, Simpfendorfer CA (2016) Контрастные модели вертикального и горизонтального использования пространства двумя эксплуатируемыми и симпатрическими рыбами кораллового рифа.Mar Biol 163: 253

    Статья Google Scholar

  • 21.

    Honda K, Nakamura Y, Nakaoka M, Uy WH, Fortes MD (2013) Использование рыб в местах обитания коралловых рифов, водорослей и мангровых зарослей на Филиппинах. PLoS One 8: e65735

    CAS Статья PubMed PubMed Central Google Scholar

  • 22.

    Фермер Н.А., Олт Дж.С., Смит С.Г., Франклин Е.К. (2013) Методы оценки краткосрочных перемещений рыб коралловых рифов в пределах акустического массива.Mov Ecol 1: 7

    Статья PubMed PubMed Central Google Scholar

  • 23.

    Kessel ST, Cooke SJ, Heupel MR, Hussey NE, Simpfendorfer CA, Vagle S, Fisk AT (2014) Обзор тестирования дальности обнаружения в исследованиях водной пассивной акустической телеметрии. Rev Fish Biol Fish 24: 199–218

    Статья Google Scholar

  • 24.

    Stocks JR, Gray CA, Taylor MD (2014) Тестирование влияния прибрежных переменных окружающей среды на акустические обнаружения: последствия для конструкции массива телеметрии и интерпретации данных.Mar Technol Soc J 48: 28–35

    Статья Google Scholar

  • 25.

    Honda K, Uy WH, Baslot DI, Pantallano ADS, Nakamura Y, Nakaoka M (2016) Модели среды обитания и использования коммерчески важных рыб в морском охраняемом районе на Филиппинах. Aquat Biol 24: 163–174

    Статья Google Scholar

  • 26.

    Алос Дж., Марч Д., Палмер М., Грау А., Моралес-Нин Б. (2011) Пространственные и временные закономерности в использовании местообитаний Serranus cabrilla в северо-западном Средиземноморье с помощью акустической телеметрии.Mar Ecol Prog Ser 427: 173–186

    Статья Google Scholar

  • 27.

    Коллинз А.Б., Хеупель М.Р., Мотта П.Дж. (2007) Образцы обитания и движения скатов ползучей Rhinoptera bonasus в пределах юго-западного устья Флориды. J Fish Biol 71: 1159–1178

    Статья Google Scholar

  • 28.

    Pincock DG (2008) Ложные обнаружения: что это такое и как удалить их из данных обнаружения.Vemco, Amirix System, Halifax (Doc-004691-08)

    Google Scholar

  • 29.

    Duong T (2007) ks: оценка ядерной плотности и ядерный дискриминантный анализ для многомерных данных в R. J Stat Softw 21: 1–16

    Article Google Scholar

  • 30.

    Simpfendorfer CA, Heupel MR, Hueter RE (2002) Оценка краткосрочных центров активности с помощью набора всенаправленных гидрофонов и его использование при изучении движений животных.Can J Fish Aquat Sci 59: 23–32

    Статья Google Scholar

  • 31.

    Пейн Н.Л., Гилландерс Б.М., Уэббер Д.М., Семменс Дж.М. (2010) Интерпретация моделей активности на основе акустической телеметрии: необходимость контроля. Mar Ecol Prog Ser 419: 295–301

    Статья Google Scholar

  • 32.

    Aspillaga E, Bartumeus F, Linares C, Starr RM, López-Sanz À, Díaz D, Zabala M, Hereu B (2016) Обычное и необычное поведение мелких постоянных обитателей при перемещении в пределах охраняемой морской зоны Средиземного моря.PLoS One 11: 1–19

    Статья Google Scholar

  • 33.

    Currey LM, Heupel MR, Simpfendorfer CA, Williams AJ (2014) Сидячий или мобильный? Изменчивость в пространстве и глубине использования эксплуатируемых рыб коралловых рифов. Мар Биол 161: 2155–2166

    CAS Статья Google Scholar

  • 34.

    Хобсон Э.С. (1973) Кормление диких миграций тропических рифовых рыб. Helgol Meeresun 24: 361–370

    Статья Google Scholar

  • 35.

    Krumme U (2009) Приливные и приливные движения рыб и декапод, связывающие тропические прибрежные экосистемы. В: Nagelkerken I (ed) Экологическая взаимосвязь между тропическими прибрежными экосистемами. Springer Science and Business Media, Дордрехт, стр. 271–324

    Глава Google Scholar

  • 36.

    Ле Пишон К., Кустиллас Дж., Рочард Э. (2015) Использование многокритериального подхода для оценки периодов восстановления после выпуска в поведенческих исследованиях: исследование проекта телеметрии рыб в устье Сены.Аним Биотелем 3:30

    Статья Google Scholar

  • 37.

    Currey LM, Heupel MR, Simpfendorfer CA, Williams AJ (2015) Оценка экологических коррелятов движения рыб на коралловом рифе. Коралловые рифы 34: 1267–1277

    Статья Google Scholar

  • Удар волны о покрытые травой внешние склоны

    Заголовок

    Удар волны на покрытые травой внешние склоны

    Автор

    Мус, Б.С.

    Автор

    Stive, M.J.F. (наставник)
    Верхаген, Х.Дж. (наставник)
    Урсем, W.N.J. (наставник)
    Бос, Р. (наставник)

    Факультет

    Гражданское строительство и науки о Земле

    отделение

    Гидротехника

    Дата

    16-04-2010

    Абстрактный

    На фоне повышенных гидравлических нагрузок из-за изменения климата в будущем возникнет необходимость в улучшении системы защиты от наводнений в Нидерландах.В наши дни растет интерес к траве как к покрытию дамб, потому что это дешевая и надежная защита дамб. Однако в настоящее время наблюдается перерыв в знаниях об устойчивости травяного покрова к эрозии, особенно на внешнем склоне. По этой причине в 2008 г. были проведены крупномасштабные испытания в Große WellenKanal (Большой волновой лоток) в Ганновере как для EroGRASS, так и для FLOODsite. С помощью данных EroGRASS представленное здесь исследование MSc было направлено на разработку модели, которая описывает инициирование эрозии травяного покрова на внешнем склоне при атаке волн.Сначала был исследован процесс эрозии, чтобы получить некоторое представление о механизмах разрушения на внешнем склоне. Для вызванной волной эрозии слоев травяного покрова на внешнем склоне можно выделить два механизма разрушения, которые могут возникать независимо друг от друга. Агрегатная эрозия возникает, когда почва потрескалась и пропиталась водой. Вскоре после воздействия волны под агрегатами могут возникать подъемные давления, а на поверхности небольшие агрегаты могут подниматься и смываться. В конечном итоге это приводит к образованию эрозионного отверстия.Блочная эрозия может возникнуть, когда ударное давление может проникнуть в почву из-за наличия большой трещины или неровностей. Затем может быть приведен в действие баллонный механизм; в месте минимальной трещиностойкости образуется горизонтальная трещина. Эта трещина постепенно расширяется, пока не достигнет критического размера. С этого момента большой блок может мгновенно вырваться из травяного покрова. Для этих механизмов эрозии была разработана модель эрозии под давлением волн, которая описывает инициирование эрозии травяного покрова на внешнем склоне под воздействием ударного давления волн.Основное уравнение модели WIPE может быть адаптировано для получения предельных состояний для совокупной эрозии блочной эрозии. Модель WIPE была откалибрована и подтверждена данными экспериментов EroGRASS. Для совокупной эрозии поведение модели напоминало наблюдаемую прогрессию совокупной эрозии во время экспериментов после калибровки. Модель WIPE считается подходящей для прогнозирования совокупной эрозии травяного покрова хорошего качества. Тем не менее, поскольку в прочности травяного покрова преобладает армирование травой, которое разрушается с глубиной, модель потребует адаптации, чтобы сделать ее пригодной для травяного покрова более низкого качества.Для эрозии блока модель была откалибрована с использованием параметра, который определяет момент эрозии блока, и параметра роста трещины, который определяет размер эродированного блока. Поскольку модель была откалибрована только по двум характерным событиям эрозии блоков, универсальные калибровочные коэффициенты для эрозии блоков, к сожалению, найти не удалось. Для получения более надежных и единообразных результатов по блочной эрозии требуется больше данных.

    Предмет

    эрозия
    внешний склон
    травяной покров
    удар разрушающей волны
    ударное давление
    плотина

    Для ссылки на этот документ используйте:

    http: // resolver.tudelft.nl/uuid:38ac9ff1-edd1-4bd9-99d9-0e5d0f54f83e

    Часть коллекции

    Студенческие работы

    Тип документа

    кандидатская диссертация

    Права

    (c) 2010 Mous, B.C.

    4. Компоненты системы дренажа дорог

    4.1. Общий

    Основная цель дорожной дренажной системы — отвод воды с дороги и ее окрестностей.Дорожная дренажная система состоит из двух частей: осушительной и дренажной. «Обезвоживание» означает удаление дождевой воды с поверхности дороги. «Дренаж», с другой стороны, охватывает все различные элементы инфраструктуры, чтобы дорожная конструкция оставалась сухой. В Швеции «обезвоживание» делится на две части: сток («авриннинг») и обезвоживание («авваттнинг»). «Сток» охватывает воду, стекающую с поверхности дорожного покрытия по обочинам и внутренним откосам к канавам. «Обезвоживание» включает сбор и транспортировку воды с поверхности и конструкции дороги, чтобы не было прудов на дороге или в канавах.

    «Обезвоживание» состоит из следующих элементов:

    — Поперечное падение

    — Обочины дороги

    — Материалы непроницаемые для дорожного покрытия

    Типовая «дренажная» система состоит из следующих элементов:

    — Отводные каналы

    — Кюветы бортовые

    — Водопроводные трубы

    — Внутренние / внешние откосы

    — Дорожные сооружения

    — Отводы

    Общая оценка дорожной дренажной системы зависит от ее «самого слабого звена».Это означает, что если какой-либо из ее элементов выйдет из строя, вся система не будет работать, как планировалось, и дорога будет повреждена. С другой стороны, хорошо построенная и обслуживаемая дренажная система дорог является очень устойчивой инвестиционной политикой. Основными преимуществами хорошей дренажной системы являются: эффективное удаление дождевой воды с поверхности дороги и ее окрестностей, то, что дорожные конструкции остаются сухими, хорошая несущая способность и дорога, по которой приятно и безопасно ездить.

    Каталожные номера:

    Bakgrundsdokument до обработки для идентификации av behov av avvattninsåtgärsder

    Teiden suunnittelu IV, Tien rakenne 4, kuivatus

    4.2 Покрытие и слой износа

    Тротуар или слой износа — это верхний слой дороги. Одна из функций дорожного покрытия — обеспечение водонепроницаемого покрытия для нижней части дорожного покрытия. Этого можно добиться, если тротуар непроницаемый и не имеет трещин. Верхний слой износа также должен иметь достаточное поперечное сечение, чтобы вода (от дождя, талого снега или льда) сразу же отводилась от поверхности дороги.

    Рекомендуемое поперечное падение будет зависеть от типа дороги и материала самого верхнего слоя.На прямой дороге поперечное падение составляет от 3 до 5%. На асфальте рекомендуемое поперечное падение составляет 3%, а на гравийных дорогах — 5%. На прямой дороге поперечное падение обычно используется в качестве верхней части.

    На поворотах применяется поперечное падение в форме виража, также называемое «одностороннее поперечное падение». Кроме того, на узких дорогах сложно создать и поддерживать секцию венца из-за доступной ширины. Таким образом, для гравийных дорог с низкой интенсивностью движения обычно более эффективно использовать полное поперечное падение (дорога с уклоном или откосом), а не корона.Минимальные требования к перекрестному падению на кривых должны определяться в каждом конкретном случае. Поперечное падение будет зависеть, например, от ограничения скорости и геометрии (радиуса поворота) дороги. Поперечный спуск поворотов важен также для динамики движения.

    Очень важная проблема, связанная с поперечным падением, заключается в том, что оно не должно иметь серьезных изменений на коротких расстояниях, поскольку это может вызвать проблемы с перекосом для высоких и тяжелых грузовиков, а также создать угрозу безопасности движения. Важность правильного поперечного падения обсуждается более подробно в отчетах ROADEX о вибрациях человеческого тела Йохана Гранлунда

    . В прошлом перекрестные падения

    было довольно сложно и дорого измерять в деталях с движущегося автомобиля, но в последнее время профилометры, трехмерные акселерометры и методы лазерного сканирования предоставили новые инструменты для более эффективного измерения перекрестного падения.Результаты испытаний этих методов также дали очень интересную информацию о важности дренажа для перекрестков и наоборот.

    Каталожные номера:

    Bakgrundsdokument до обработки для идентификации av behov av avvattninsåtgärsder

    Teiden suunnittelu IV, Tien rakenne 4, kuivatus (на финском языке)

    4.3 Боковые канавы

    Боковые канавы собирают дорожную воду и направляют ее к выпускным канавам и особенно важны, когда дорога перерезана.Если дорога проходит по высокой насыпи, боковые канавы не всегда необходимы, и их необходимость следует оценивать в индивидуальном порядке.

    Продольный уклон боковой канавы должен быть не менее 4 ‰ (4 мм / м) в соответствии со старыми финскими нормативами, а в Швеции продольный уклон должен быть не менее 5 ‰ (5 мм / м).

    В Швеции боковые канавы подразделяются на две категории: 1) дорожные канавы («skärningsdike») и 2) канавы для дождевой воды («dagsvattendike»). Согласно шведским нормам, глубина боковой канавы («скэрнингс-дамб») должна быть не менее 30 см ниже дна конструкции дорожного покрытия.Такая же минимальная глубина в Финляндии — 25 см. В Норвегии самые высокие требования к недавно построенной дороге — 35 см. Более глубокие бортовые канавы, чем эти значения, существенно не улучшают дренаж. Тесты ROADEX в Швеции подтвердили, что эти рекомендации верны.

    Дождевая канава означает, что в канаву собирается дождевая вода только с дороги и ее окрестностей, т. Е. Поверхностная почва сухая, а уровень грунтовых вод глубокий. В Швеции расчетная глубина канавы этого типа равна 0.5 м от поверхности дороги. Этот тип канавы может использоваться там, где земляное полотно водопроницаемое, а уровень грунтовых вод находится на глубине более 1,0 м ниже нижней поверхности дороги. Согласно старым финским правилам проектирования дорог, глубина этого типа канав (канав для дождевой воды) должна быть на 15 см ниже дна конструкции дорожного покрытия. Кроме того, основание не должно быть морозоустойчивым.

    Состояние канав традиционно оценивается визуально, но этот метод считается субъективным и зависит от времени проведения оценки.Кроме того, форма канав обычно меняется очень медленно, в результате чего визуально обнаруживаются только худшие пятна, а дно канавы обычно не видно. В рамках проекта ROADEX был протестирован ряд методов для решения этих проблем, и наилучшие результаты были достигнуты при использовании комбинации лазерных сканеров и методов георадара.

    Каталожные номера:

    Bakgrundsdokument до обработки для идентификации av behov av avvattninsåtgärsder (Швеция)

    Teiden suunnittelu IV, Tien rakenne 4, kuivatus (Финляндия)

    Geller & Sherad: Строительство дорог с низкой интенсивностью движения — Осушение дорог с низкой интенсивностью движения

    4.4 отводных канала

    Отводные канавы — это дренажные сооружения, отводящие воду из боковых канав от проезжей части. Вода из водосливных каналов обычно сбрасывается в существующие водные системы, такие как русла рек и озера. Сливная канава является важной частью дорожной дренажной системы, но ее часто игнорируют. Если выпускное отверстие забито, это может создать значительные проблемы для дороги на большой площади. Отводные канавы обычно расположены за пределами дороги, в результате чего администратор дороги не всегда может владеть землей, по которой они проезжают.Это может создать трудности при получении разрешений от землевладельца, когда сливной канал забит и требует повторного открытия.

    Рекомендуется, чтобы продольный уклон выпускной канавы был не менее 4 ‰. На практике может потребоваться уменьшить градиент до более низкого уровня в зависимости от местных условий.

    Выхлопные канавы следует выкопать таким образом, чтобы их можно было сбросить в естественный водоток на том же уровне, что и дно естественного канала.Если естественного русла нет, сливную канаву следует выкопать на подходящем расстоянии, чтобы свести к минимуму любые скопления ила, грязи или других вредных материалов.

    Местоположение и оценка сливных каналов всегда были проблемой при инвентаризации дренажа. Это особенно актуально при обследовании дренажа с движущегося транспортного средства, и ROADEX протестировал различные методы, чтобы определить наиболее подходящий метод. Один из вариантов — использовать видеокамеру, установленную под углом 90 ° к исследовательскому фургону, для записи состояния канав.В последнее время для такого же анализа можно эффективно использовать 360-градусное видео или данные лазерного сканирования. Кроме того, данные GPS с информацией о координате z могут помочь определить вероятные места для выпускных канав, поскольку они чаще всего находятся в самой низкой точке долины.

    Ссылки: Teiden suunnittelu IV, Tien rakenne 4, kuivatus (Финляндия)

    4,5 Кульверты магистральных дорог

    Водовод — это труба или коробчатая конструкция, обычно используемая в качестве поперечного дренажа для разгрузки канав и для пропускания воды под дорогой при естественном дренаже и переходах через ручьи.В Финляндии водопропускная труба определяется как водопропускная труба, если ее ширина в свету составляет менее 2 м, а если она превышает 2 м, она определяется как мост. Если конструкция представляет собой большую трубу с чистым отверстием 2-4 м, водопропускная труба определяется как мост для труб. По форме водопропускная труба обычно представляет собой круглую трубу, но водопропускные трубы также могут быть арочными, структурными или коробчатыми. Форма зависит от участка, необходимой площади и допустимой высоты почвенного покрова.

    Водопроводные трубы обычно изготавливаются из пластика, стали или бетона.Некоторые старые водопропускные трубы также могут быть деревянными или каменными. Пластиковые водопропускные трубы зачастую легче обслуживать, чем водопропускные трубы из других материалов, поскольку лед не так легко сцепляется с их пластиковыми поверхностями.

    Водоотводящие трубы дороги, а относительно небольшие водовыпускные трубы, используемые для перекрестного дренажа, могут быть подвержены засорению и требуют очистки. Вот почему при планировании установки водопропускной трубы важно помнить о том, чтобы водопропускная труба имела соответствующий размер и имела защиту от перелива.Водопроводные трубы также следует устанавливать в соответствии с инструкциями производителя и надлежащим образом защищать от эрозии, размыва и оборудования для содержания дорог.

    Кульверты главной дороги должны быть установлены в самой низкой точке местности. Эмпирическое правило при установке водопропускной трубы состоит в том, что естественные изменения канала должны быть минимизированы и что необходимо избегать любого сужения ширины потока в канале. Это можно сделать, поддерживая естественный уклон и выравнивая канал через водопропускную трубу.

    Высота и положение водопропускной трубы будет зависеть от ряда факторов:

    — Соответствующий продольный уклон (не менее 1% для предотвращения накопления ила или грязи)

    — Глубина бортового котла

    — Уровень дренажной системы на прилегающей территории

    — Следует также иметь в виду, что во многих случаях на участках со слабой почвой дорога будет оседать вокруг водопропускной трубы, что приведет к повышению уровня дна канавы.

    Кульверты обычно должны устанавливаться перпендикулярно трассе дороги. Они также могут быть установлены под углом к ​​трассе дороги, если этого требуют местные условия.

    Материалы для фундамента и засыпки, а также материалы для переходных клиньев не должны быть морозоустойчивыми и не должны содержать камней размером более 75 мм. Материал фундамента не должен содержать камней размером более 40 мм. Влажная, хорошо рассортированная зернистая или песчано-гравийная почва с содержанием мелких частиц до 10% является идеальным материалом для обратной засыпки.

    В Финляндии рекомендуемый минимальный размер водопропускной трубы главной дороги на дорогах с низкой интенсивностью движения составляет 400 мм (если длина водопропускной трубы не более 10 м). «Размер» водопропускной трубы определяется как внутренний диаметр трубы. Из этого правила есть некоторые исключения. Например, установка новой трубы меньшего размера внутри старой трубы, когда известно, что старая водопропускная труба была слишком большой. В идеале ширина водопропускной трубы должна быть равна ширине естественного канала, чтобы избежать сужения канала.

    РАЗМЕР ДРЕНАЖНОЙ СТРУКТУРЫ
    Крутые склоны Голая, светлая растительность Пологие склоны Густая растительность
    Площадь дренажа (Га) Круглая труба, Ø (м) Площадь (м2) Круглая труба, Ø (м) Площадь (м2)
    0..4 0,76 0,46 0,46 0,17
    4..8 1,07 0,89 0,61 0,29
    8..15

    1,22

    1,17 0,76 0,46
    15..30

    1,83

    2,61 1,07 0,89
    30..50

    2.13

    3,58 1,22 1,17
    50..80 2,44 4,67 1,52 1,82
    80..120 1,83 2,61
    120..180 2,13 3,58

    При проектировании размера водопропускной трубы следует учитывать ряд факторов, т.е.е. размер водосборной площади, тип окружающей местности, интенсивность дождя и т. д. В таблице ниже приведены некоторые примеры различных размеров водопропускных труб. Таблица модифицирована после Geller & Sherad: «Проектирование дорог с малой интенсивностью движения — Использование, установка и определение размеров водопропускных труб». Предполагается, что интенсивность осадков составляет 75 — 100 мм / ч. Ситуация голой земли с легкой растительностью и крутыми склонами имеет более высокий коэффициент стока, чем лесная земля с густой растительностью и пологими склонами. Для промежуточной местности размер трубы может быть интерполирован.Если предлагаемый размер трубы недоступен, следует использовать трубу следующего большего размера.

    Выход водопропускной трубы в идеале должен располагаться в стабильном, не подверженном эрозии месте. Хорошо засаженные растительностью или каменистые участки — хорошие места для установки водопропускной трубы. Вода, текущая из водопропускной трубы, может вызвать проблемы с эрозией, если она попадает прямо на эрозионную почву. Защита каналов, каменная наброска или другие конструктивные решения не так хороши, как правильно подобранная и правильно уложенная труба.

    Каталожные номера:

    Teiden suunnittelu IV, Tien rakenne 4, kuivatus (Финляндия)

    Бернтсен и Сааренкето Дренаж на дорогах с низкой интенсивностью движения

    Геллер и Шерад: Проектирование дорог с малой интенсивностью движения — Использование, установка и определение размеров водовыпусков

    4.6 водопропускных труб подъездных путей

    Водопропускные трубы на подъездных дорогах позволяют воде в боковых канавах основных дорог проходить через второстепенные дороги, соединяющие главную дорогу. Такие дороги могут быть перекрестками основных дорог или простыми частными подъездными дорогами. Функция водопропускных труб подъездных дорог состоит в том, чтобы обеспечить продолжение основной дорожной канавы через боковую дорогу, как если бы дороги не существовало.

    Согласно старым финским нормам минимальный размер водопропускной трубы съезда должен составлять 400 мм, если длина водопропускной трубы превышает 8 м.Если длина меньше 8 м, минимальный размер может составлять 300 мм. Длина водопропускной трубы будет зависеть от ширины подъездной дороги и часто бывает большой там, где есть магазины, заправочные станции и другие предприятия. Водопропускные трубы подъездных дорог исторически имели меньший диаметр, чем водопропускные трубы основных дорог, и вода также имеет более низкую скорость потока. Эти водопропускные трубы меньшего диаметра могут забиваться и вызывать проникновение воды в слои главной дороги и ослабление их, или вызывать серьезные проблемы с эрозией.

    Ответственность за содержание водопропускных труб подъездных путей варьируется в странах-партнерах ROADEX.

    В Финляндии владельцем часто является частное лицо, и ответственность за содержание водопропускной трубы лежит на владельце подъездной дороги. Это может вызвать проблемы, поскольку часто эти частные лица пренебрегают своей ответственностью за поддержание чистоты водопропускной трубы. Часто водопропускные трубы слишком малы или построены неправильно. Это создает проблемы для дренажа дороги и приводит к повреждению главной дороги. В Швеции владельцем водопропускной трубы на подъездной дороге является администратор дороги (Trafikverket), и ответственность за техническое обслуживание возлагается на них.В Шотландии также ответственность за содержание водопропускных труб на подъездных дорогах возлагается на дорожные власти (то есть на местный совет по дорогам с низкой интенсивностью движения и транспорт Шотландии по национальным дорогам). В Норвегии такое же решение, как и в Швеции. В Норвегии Норвежскому государственному управлению шоссейных дорог принадлежат 3 метра от края дороги. Большинство водопропускных труб на подъездных дорогах пролегают в этом районе, поэтому ответственность за них несет Национальное агентство по охране общественного здоровья.

    В Исландии частные землевладельцы должны нести все расходы, связанные с водопропускными трубами на подъездных дорогах.Водопроводные трубы должны быть построены в соответствии с директивами ICERA. Обслуживание водопропускных труб подъездных путей является обязанностью ICERA. ICERA владеет 20 земельными участками по обе стороны дороги от центральной линии. В Гренландии частный землевладелец строит водопропускную трубу на подъездной дороге, но затем муниципалитет берет на себя ответственность за ее содержание.

    4.7 Конструкции и слои дорожного дренажа

    Горизонтальные дорожные дренажные конструкции включают такие конструкции, как фильтрующие слои, специальный геотекстиль и специальные асфальтовые смеси (например, пористый асфальт), которые отводят воду от дороги или перерезают соединение капиллярного подъема от земляного полотна к верхней части дорожного покрытия состав.

    Основное назначение фильтрующего слоя в дорожном дренаже — срезать капиллярный подъем к слоям дорожных конструкций над ним. Материал слоя фильтра должен быть хорошо отсортирован с максимальным размером зерна 31,5 мм и не должен быть морозоустойчивым. Толщина слоев фильтра в странах Северной Европы варьируется от 0,4 м до 0,6 м. Фильтрующий слой является самым нижним структурным слоем и обычно простирается по дну котлована. В конструкции дороги всегда следует использовать фильтрующий слой, если земляное полотно подвержено промерзанию (например, глина, ил и илистая морена).Фильтрующий слой обычно отделяется от грунтового основания геотекстилем.

    Геотекстильные композиты также могут использоваться в качестве дренажных слоев. «Поддренажный ковер» похож на сэндвич-структуру, которая переносит воду с помощью своей ячеистой структуры ядра. Жесткий пластиковый стержень зажат между геотекстилем. Ковровое покрытие укладывается на ровную поверхность и покрывается слоем заполнителя, достаточно толстым, чтобы защитить ковер от воздействия тяжелых транспортных средств.

    Пористый асфальт используется в странах, где выпадает большое количество осадков. Эта специальная асфальтовая смесь обеспечивает быстрый отвод воды от поверхности дорожного покрытия. Это снижает риск аквапланирования и плохой видимости из-за «брызг и брызг», а также повышает общую безопасность дорожного движения. Вода с трудом собирается на пористой асфальтовой поверхности во время сильных дождей, так как большинство камней в смеси имеют одинаковый размер (т. Е. Очень крутая кривая сортировки).Толщина пористого асфальтового слоя обычно составляет 20-100 мм, и он укладывается поверх непроницаемого асфальтового основания. Хотя материал хорош во влажных условиях, у него есть несколько недостатков. Он имеет недостаточную прочность, и необходимо обеспечить достаточное количество битума для покрытия камней. Если битума будет слишком много, смесь легко поедет, и поры забиты битумом. Если битума будет слишком мало, произойдет растрескивание. Пористый асфальт может забиться и потерять свою эффективность из-за попадания твердых частиц и пыли из окружающей среды, взорванной почвы, износа двигателя и грузов.Снег, лед и антиобледенительные соли зимой также могут закупоривать поры и препятствовать стеканию воды.

    Наконец, специальные материалы, такие как вспененное вторичное стекло, были использованы в качестве дренажных и морозоизоляционных слоев. Древесная кора также использовалась на лесных дорогах.

    Каталожные номера:

    Вода Доусона в дорожных сооружениях, InfraRYL2010 (Финляндия)

    Ehrola: Liikenneväylien rakennesuunnittelun perusteet (Финляндия)

    4.8 Конструкции вертикального дренажа, водостоки

    Вертикальные подземные дренажные конструкции обычно используются вдоль дорог во влажных районах, например, на насыпи с просачиванием. Эти конструкции вертикального дренажа предназначены для удаления грунтовых вод и поддержания сухости земляного полотна под дорогой. Вертикальные подземные дрены можно разделить на две основные группы; 1) стоки перехватчика и 2) стоки понижения уровня грунтовых вод.

    Иногда использование конструкций вертикального дренажа может быть более экономичным, чем добавление толстых структурных секций к дороге или частый ремонт дороги.Это особенно актуально для дорог с высокой интенсивностью движения.

    Типичный подземный дренаж состоит из траншеи-перехватчика (глубиной 1-2 метра) и засыпки. Дренажные каналы обычно заполнены высокопроницаемым материалом, обернуты геотекстилем с перфорированной трубкой или проницаемым материалом у дна. Дренажные системы на основе геокомпозитов, также известные как «ребристые дренажные системы», обычно имеют толщину всего несколько сантиметров. Эти типы дренажных систем обычно размещаются на краю конструкции дорожного покрытия, параллельно центральной линии дороги.

    Желоба («французские» водостоки)

    Дренаж траншеи состоит из дренажа, обернутого геотекстилем. Изготавливается из круглого или дробленого заполнителя. Раньше водосток устанавливался без трубы в основании, но в настоящее время в него обычно входит некоторая форма несущей дренажной трубы. Оберточная ткань из геотекстиля предотвращает попадание мелких частиц почвы в канализацию и ее засорение. Геотекстиль должен быть водопроницаемым, чтобы вода могла свободно стекать из окружающей земли в канализацию.

    Пошаговый пример изготовления траншеи:

    1. Выкопать узкую траншею

    2. Очистить выкопанную траншею

    3. Выровняйте поверхности котлована геотекстилем

    4. На дно выложенной траншеи укладывают слой заполнителя

    5. При необходимости установите несущую трубу

    6. Заполнить слив заполнителями

    7. Закройте слив и оберните геотекстилем (минимальное перекрытие 30 см)

    8.Покройте закрытую поверхность дренажа слоем верхнего слоя почвы или другого материала с низкой проницаемостью не менее 3-5 см. Если необходимо собрать поверхностные стоки, укрывной материал также должен быть проницаемым.

    Ребристые трапы — это продольные трапы, изготовленные из композитных материалов. Плавниковый дренаж обычно состоит из двух внешних поверхностей из геотекстиля, обеспечивающих фильтрацию окружающей почвы, и жесткого пластикового сердечника, зажатого между геотекстилем. Слив с ребрами также может подаваться во встроенный коллектор на дне слива.Вода течет через геотекстильную облицовку в сердцевину, которая затем переносит воду в водосточную канаву.

    Каталожные номера:

    Доусон: Вода в дорожных сооружениях

    Geller & Sherad: Строительство дорог с низкой интенсивностью движения — Осушение дорог с низкой интенсивностью движения

    4.9 Конструкции дренажа внутренних и внешних откосов

    Целью проектирования внутренних и внешних склонов дороги является использование как можно более пологих склонов.Пологие склоны более безопасны для окружающей среды, лучше подходят для безопасности движения и обладают более высокой устойчивостью к эрозии. Наклон типичного склона будет зависеть от категории дороги (сельская дорога, главная дорога, автомагистраль и т. Д.) И местного рельефа. Рекомендуемый уклон внутреннего склона главной дороги в соответствии со старыми финскими правилами составляет минимум 1: 2, а для внешних склонов минимум 1: 4

    .

    Плохая устойчивость на склоне может вызвать проблемы с дренажем дороги и привести к повреждению дороги.Материал, стекающий на дно канавы, может заблокировать поток воды в канаве и привести к проникновению воды в дорожные конструкции. Это может затем привести к дифференцированному морозному пучению и деформации уступа. Исследование ROADEX показало, что нестабильные склоны являются одной из основных причин аварий на тестовых дорогах в Финляндии.

    Особая проблема, которая вызывает проблемы, заключается в том, что чувствительный к воде материал со дна канавы был помещен обратно на внутренний откос во время очистки канавы.Затем этот материал быстро стекает обратно на дно канавы, что приводит к дальнейшим проблемам с дорогой.

    Каталожные номера:

    Доусон: Вода в дорожных сооружениях

    Teiden suunnittelu IV, Tien rakenne 4, kuivatus

    4.10 Специальные дренажные сооружения

    После того, как вода собрана с дороги и ее окрестностей, ее необходимо вывести за пределы дороги к приемлемому месту слива. Обычно это естественная водная система, такая как река, озеро или канал.Если это невозможно, одним из решений может быть использование «замачивания». Цель замачивания — вернуть воду в естественную циркуляцию, откуда она поступила, то есть просачивание воды обратно в природу через пористые стены. Soakaways можно использовать только в пористом грунте, но не, например, в глиняных зонах. Soakaway должны быть индивидуально разработаны в соответствии с размером и вместимостью. Готовое пространство для пропитывания должно оставаться открытым и не забиваться, чтобы оно оставалось эффективным.

    Ссылки: Вода Доусона в дорожных сооружениях

    Montes Outer Limits Wild Slopes 2016 Экспертный обзор вин: Натали Маклин

    Montes Outer Limits Дикие склоны 2016

    Долина Кольчагуа, Чили

    Оценка сообщества: 88/100

    Отзывы сообщества: 6

    Добавить мой отзыв

    Цена: 27 долларов.95

    Напиток: 2017-2021

    Размер бутылки: 750 мл

    Оценка Натали: 90/100

    Сочный, полнотелый чилийский Пино Нуар с ароматами мясистой черной вишни и темных специй. Гладкий и податливый. Сочетайте с телятиной.

    Сочетания блюд: ребрышки на гриле, кролик фрикасе, запеченный перепел, фаршированный лесными грибами.

    Это Montes Outer Limits Wild Slopes 2016 было рассмотрено 7 декабря 2018 г. Натали Маклин

    Добавить новый винтаж

    Информация о ценах и запасах

    • BCLDB
    • 3503
    • 28 долларов США.25

      Примечание: это оптовая цена. Розничные цены зависят от магазина.

    • Контрольный запас

    Обзоры и рейтинги

    Monique Sosa — Аккредитованный сомелье оценил это вино как 90/100 со следующим обзором:

    Замечательная находка. Ягоды, кремнистый дым и сушеный шалфей с нотками вкусной долгой клюквы. Среднего тела с шелковисто-гладким вкусом во рту.Наслаждайтесь рагу из тушеной говядины. Отведено пользователем @sommsosa в ноябре ’18.

    Кортни Флад оценила это вино как 89/100 со следующим обзором:

    Сочная вишня и малина, присыпка горького какао и эстрагона. Добавьте к рисовому салату с гранатом, халлуми на гриле и мятой.

    Саймон Чен оценил это вино как 88/100 со следующим обзором:

    очень приятное пино нового мира.Не переусердствуйте со сладостью. Хорошие красные фрукты и кислотность. За 27 долларов не очень хорошо QPR

    Шарон Лекюайер оценил это вино как 87/100 со следующим обзором:

    Ароматы зеленого перца, оливок, сушеного орегано и базилика, а также черного перца. Легкое, с ароматом трав, кедра и оттенком землистости, послевкусие от легкого до среднего.

    Пара с жареным цыпленком с сушеными травами.

    Дегустировано 19 ноября 2018 г.

    Montes Outer Limits Wild Slopes (2016) — это крепкая смесь красных вин с 50% Кариньи (Кариньена), 30% Гренаш и 20% Мурведр со склонов виноградников Апальты.- Сообщество винных обзоров

    Если вам понравились Montes Outer Limits Wild Slopes 2016, вам также могут понравиться эти вина:

    Рецепты для диких склонов Montes Outer Limits 2016

    Измерение уклона и уклона крыши

    Ник Громицко, CMI® и Бенджамин Громицко

    И наклон, и наклон указывают на наклон крыши, выраженный как пропорция вертикали к горизонтали. В этой статье описывается как наклон крыши, так и уклон крыши, а также их различия, поскольку они не совпадают.Поскольку уклон влияет на способ установки кровельных систем, в том числе определяет, какой тип кровельного материала может быть применен, понимание того, как измерить уклон крыши, может быть полезным для домашнего инспектора.

    На рисунке выше показана простая двускатная крыша и общая взаимосвязь между подъемом, пролетом и пролетом. Каркас крыши — это практическое применение геометрии, а уклон крыши во многом основан на свойствах прямоугольного треугольника.

    В конструкции крыши основание прямоугольного треугольника называется пролетом.Маршрут — это расстояние от внешней стороны верхней плиты стены до точки непосредственно под центром конька. Вертикальная сторона треугольника называется подъемом, т.е. расстоянием, на которое стропильная доска крыши выступает вверх над верхней пластиной стены.

    Уклон

    Уклон — это уклон крыши, выраженный как отношение вертикального подъема к горизонтальному пролету, где пролет представляет собой некоторую часть пролета. Это соотношение всегда выражается в дюймах на фут.

    Коэффициент уклона

    Говорят, что крыша, которая поднимается на 4 дюйма на каждые 1 фут или 12 дюймов пробега, имеет уклон «4 на 12».Если подъем составляет 6 дюймов на каждые 12 дюймов пробега, то уклон крыши составляет «6 к 12».

    Наклон можно численно выразить как отношение. Коэффициент уклона представляет собой определенное количество вертикального подъема на каждые 12 дюймов горизонтального пробега. Например, наклон «4 из 12» можно выразить как соотношение 4:12. Наклон «6 из 12» выражается как 6:12.

    Треугольный символ над линией крыши на этом архитектурном возвышении предоставляет информацию о , ro или склоне .

    • в виде отношения; и
    • дюймов на фут.


    Шаг

    Шаг — это наклон крыши, выраженный в виде дроби, полученной путем деления подъема на пролет, где пролет крыши — это расстояние между внешней стороной верхней плиты одной стены и другой.

    Pitch Fraction

    Исторически слово «шаг» означало отношение высоты конька к полному пролету / ширине здания или отношение длины стропил к ширине здания.А тогда гребень обычно находился в середине пролета. В современной строительной практике этого больше нет. Гребень может быть размещен в любом месте пролета, непосредственно от середины до любой конечной точки пролета.

    Говорят, что крыша, которая поднимается на 8 футов на 24-футовый пролет, имеет уклон «от 1 до 3». Если высота подъема составляет 4 фута на 24-футовом пролете, то уклон крыши считается «от 1 до 6».

    Шаг можно численно выразить дробью. Доля шага представляет собой определенную величину вертикального подъема по всему пролету.Например, для крыши с подъемом 4 фута и пролетом в 24 фута шаг составляет от 1 до 6, что может быть выражено как часть 1/6. Шаг «от 12 до 24» выражается как 1/2.

    Термины «шаг» и «наклон» часто используются как синонимы, что неверно. Они не означают одно и то же. Наклон дает более ценную информацию, чем шаг, как определено в этой статье.

    Используя иллюстрацию выше и информацию, которую мы только что узнали о наклоне и шаге, мы можем видеть, что уклон 2:12 можно выразить как 1/12 шага, предполагая, что пролет в два раза превышает длину пробега.Если уклон 4:12, шаг для 24-футового пролета будет 1/6. Если шаг 1/3, наклон 8:12. Помните, что наклон выражается в дюймах на фут. А шаг — это дробная часть, полученная путем деления повышения на весь диапазон.

    Минимальные уклоны для различных кровельных покрытий

    Международный жилищный кодекс (IRC) определяет минимальные требования к кровельным покрытиям и обязывает использовать инструкции производителя кровельного покрытия по установке.

    • Битумная черепица должна быть установлена ​​на скатах крыши 2:12 или больше (2015 IRC R905.2.2).
    • Глиняную и бетонную черепицу следует укладывать на скаты крыши 2,5: 12 или больше (2015 IRC R905.3.2).
    • Металлическая черепица должна быть установлена ​​на кровлях с уклоном 3:12 или больше (2015 IRC R905.4.2).
    • Рулонная кровля с минеральным покрытием должна быть установлена ​​на скатах кровли 1:12 или больше (2015 IRC R905.4.2).
    • Сланцевую черепицу следует укладывать на крышах с уклоном 4:12 или больше (2015 IRC R905.6.2).
    • Деревянная черепица должна быть установлена ​​на кровлях с уклоном 3:12 или больше (2015 IRC R905.7.2).
    • Деревянные вибраторы следует устанавливать на крышах с уклоном 3:12 или выше (2015 IRC R905.8.2).
    • Сборные крыши должны устанавливаться на скатах кровли 0,25: 12 или более (2015 IRC R905.9.1), за исключением кровель из каменноугольной смолы, у которых минимальный уклон кровли составляет одну восьмую вертикали при 12 единицах горизонтали. (Уклон 1%).
    • Металлические кровельные панели должны устанавливаться на скатах крыши в соответствии с определенными швами (2015 IRC R905.10.2):
      • минимальный уклон крыши 3:12 для металлических крыш внахлест, непаянных швов без применения герметика
      • Минимальная крыша
      • наклон 0.5:12 для металлических кровель внахлест, непаянных фальцев с нанесенным герметиком
      • минимальный уклон крыши 0,25: 12 для фальцевых кровельных систем
    • Модифицированная битумная кровля должна быть установлена ​​на скатах кровли 0,25: 12 или больше (2015 IRC R905.11.1).
    • Термореактивная однослойная кровля должна устанавливаться на скатах кровли 0,25: 12 или больше (2015 IRC R905.12.1).
    • Однозонная кровля из термопласта должна устанавливаться на скатах кровли 0,25: 12 или больше (2015 IRC R905.13.1).
    • Кровельное покрытие из напыляемого пенополиуретана должно быть установлено на скатах крыши 0,25: 12 или больше (2015 IRC R905.14.1).
    • Жидкая кровля должна быть установлена ​​на скатах кровли 0,25: 12 или больше (2015 IRC R905.15.1).
    • Фотовольтаическая черепица должна быть установлена ​​на скатах крыши 2:12 или больше (2015 IRC R905.16.2).

    Битумная черепица

    Уклон крыши влияет на поверхностный отвод воды и может определять тип кровельных материалов, которые должны быть установлены.Асфальтовую черепицу следует использовать только на кровлях с уклоном 2:12 и более. Кровли из битумной черепицы предназначены для отвода воды, а не для использования в качестве водонепроницаемого барьера. Наклон крыши влияет на ее способность отводить воду и определяет пределы использования битумной черепицы.

    Большинство битумной черепицы можно использовать на скатах крыш с 4:12 до 21:12, используя стандартные методы нанесения. Асфальтовую черепицу можно использовать на склонах с 2:12 до 3,9: 12, если соблюдаются специальные процедуры укладки на пологих склонах.Инспектор обычно находит рулонные кровельные материалы, установленные на уклонах менее 4:12.

    Измерение уклона

    Вам понадобится плотницкий уровень, рулетка и карандаш.

    Отмерьте 12 дюймов от одного конца уровня и сделайте отметку.

    Измерения можно проводить в недостроенном чердаке под крышей, на граблях или поверх кровельных материалов. Измерение уклона от поверхности крыши может не дать наиболее точных результатов из-за изначально неровной поверхности кровельного покрытия.

    Заползти в недостроенный чердак. Найдите легкодоступную кровельную доску. Приложите конец уровня к нижнему краю стропила крыши и удерживайте его ровно. Измерьте расстояние от 12-дюймовой отметки на уровне по вертикали до нижнего края стропила. Это количество дюймов, на которое крыша поднимается на 12 дюймов.

    Найдите легкодоступную доску для граблей. Держите плотника ровно ровно, прижимая конец к нижнему краю грабельной доски.Измерьте расстояние от 12-дюймовой отметки на уровне по вертикали до того места, где рулетка касается нижнего края грабельной доски. Это количество дюймов, на которое крыша поднимается на 12 дюймов.

    Измерение уклона крыши от поверхности крыши будет неточным без использования чего-либо, чтобы сделать плоскую поверхность для измерения уклона. Использование 48-дюймового плотницкого уровня или прямой доски 2х4 может оказаться полезным для создания гладкой поверхности, отражающей наклон крыши.

    Инспектор может счесть полезным использование мобильных технологий. Существуют приложения для мобильных устройств, которые точно измеряют уклон крыши, в том числе возможность делать цифровые снимки уклона с земли.


    Резюме

    Шаг и наклон не означают одно и то же. Уклон — это отношение, измеряемое в дюймах на фут. Поскольку уклон влияет на отвод воды с поверхности крыши и определяет пределы использования битумной черепицы, понимание того, как измерить уклон крыши, может быть полезным для домашнего инспектора.


    Типы разнообразия и распределения китообразных в субтропическом юго-западном Атлантическом внешнем континентальном шельфе и на склоне

    Общие закономерности распространения китообразных

    Это исследование дает исчерпывающее описание сезонной (осенней и весенней) плотности и распределения наиболее часто встречающихся китообразных на южном и юго-восточном бразильском внешнем континентальном шельфе и склоновых водах на основе долгосрочных специализированных съемок. Несмотря на различия во временном и пространственном охвате, а также в методологических подходах ( e . г . воздушные и судовые исследования), видовое богатство (n≥21) было таким же, как и в других продуктивных районах мира, таких как умеренные воды южной Австралии (n≥15, [4]) и нынешняя система Калифорнии (n = 21, [ 44]), тропические воды Мексиканского залива (n = 28, [6]), восточная часть Тихого океана (n = 30, [45]) и холодные воды в субарктических круговоротах Тихого океана (n = 24, [ 46]). Тот факт, что 90% видового богатства было зарегистрировано в течение первых четырех рейсов, свидетельствует о том, что район был исследован надлежащим образом.Тем не менее, стоит отметить, что наши исследования были ограничены весенним и осенним сезонами, поэтому видовое богатство в этом районе, возможно, выше, поскольку типичные тропические и холодноводные китообразные чаще всего встречаются в этом районе в летние и зимние месяцы, соответственно. Кроме того, известно, что в этом районе встречаются некоторые загадочные виды, которые, как правило, не являются стадными или одиночными и незаметными, такие как клювые (Ziphiidae), а также карликовые и карликовые сперматозоиды (Kogiidae) [18], но не были зарегистрированы в этом исследовании. за исключением одного наблюдения неопознанного зифиида.Хотя круговорот видов между районами и сезонами был умеренным, разнообразие между сезонами было выше, чем между районами. Разнообразие также было выше между сезонами на юго-востоке и ниже между районами осенью. Умеренный круговорот предполагает отсутствие существенных изменений в составе видов при переходе из одного сезона или района в другой. Более высокая текучесть, вероятно, будет иметь место между сезонами с резкими океанографическими колебаниями, и . и . лето против зимы.Летом на всей территории преобладает олиготрофная тропическая вода, поэтому ожидается преобладание тропических видов. Зимой, в то время как юго-восток остается под влиянием тропических вод, часть южной области получает приток холодных и продуктивных вод из течения Мальвинских / Фолклендских островов и вод субантарктического шельфа, а также шлейфа реки Ла-Плата, которые вместе образуют фронт субтропического шельфа. [24]. Таким образом, как тропические, так и холодноводные виды, вероятно, образуют сообщество китообразных в районе исследования.Влияние этих продуктивных вод распространяется к источнику, по крайней мере, на юге. Это, вероятно, объясняет как большее разнообразие между сезонами, чем между районами, так и более высокую общую численность и плотность китообразных весной, особенно в южных районах.

    Плотность

    китообразных была исследована с помощью индекса частоты встреч и не была скорректирована для животных, пропущенных при наблюдении из-за предвзятости восприятия или доступности (животные погружены в воду, избегание или влечение к судну).Следовательно, ER, используемый в качестве индекса плотности в этом исследовании, отражает то, как эти виды китообразных использовали этот район в течение выбранных лет, и не дает реалистичных оценок значений плотности для этого района. В целом плотность китообразных весной была выше, чем при осенних съемках. Несмотря на то, что на эту модель в основном влияют наиболее часто встречающиеся и стадные виды ( e . g . Кашалот, атлантический пятнистый дельфин), это ожидалось как местная продуктивность в субтропических / умеренных водах юго-западной Атлантики [47 ] и, следовательно, доступность добычи увеличивается весной.Хотя на внешнем континентальном шельфе и на склоне юго-востока и юга Бразилии преобладают олиготрофные тропические воды, переносимые Бразильским течением, сезонные режимы ветра контролируют поведение водных масс и возникновение апвеллинга, влияющих на местную продуктивность, в основном на континентальном шельфе. воды [23,24,26]. Преобладающие северо-восточные ветры весной и летом позволяют южным тропическим водам и водам субтропического шельфа достигать континентального шельфа, а также способствуют возникновению локальных апвеллингов центральных вод Южной Атлантики и переносу материалов континентального происхождения в прибрежные районы [23].С другой стороны, частые юго-западные ветры осенью и зимой препятствуют боковой циркуляции, предотвращая распространение прибрежных вод, богатых биогенными веществами (особенно в южной части) [23,24]. Однако на юго-востоке апвеллинг, связанный с циклоническими вихрями, увеличивает продуктивность на внешнем континентальном шельфе и на склоне [21,22]. Сезонные процессы физического обогащения на внешнем континентальном шельфе и на склоне вызывают нарушения целостности окружающей среды и отражаются в биологических процессах, таких как пятнистость пелагических организмов.Рыбки семейства Myctophidae, кальмары и зоопланктон (для усатых китов) являются наиболее распространенными видами добычи, потребляемыми китообразными, обитающими в прибрежных водах [46, 48, 49, 50]. Их характер распределения, вероятно, повлияет на распределение и передвижения их хищников. Сезонные акустические оценочные исследования, проведенные в том же районе этого исследования, показали, что виды фонарей ( Maurolicus stehmanni ) и Myctophidae являются наиболее распространенными мезопелагическими рыбами, прочно связанными с тропической водой на континентальном склоне [51].Кальмар с коротким плавником ( Illex argentinus ) охотится на этих мелких пелагических рыб и ассоциируется с холодными водами. Все эти виды играют важную роль в пелагической пищевой сети внешнего континентального шельфа и склона южной Бразилии. На них охотятся различные рыбы [51,52], морские птицы [53] и китообразные [48, 53]. Плотность демерсальных видов рыб на внешнем шельфе и верхнем склоне южной Бразилии выше по сравнению с юго-восточной областью из-за влияния более богатых южных близлежащих водных масс [54].

    Пространственные и временные изменения плотности видов китообразных

    Более высокая плотность кашалотов была обнаружена в глубоких водах над континентальным склоном южной части в оба сезона. Единственные несколько записей на юго-востоке произошли в южной части этой области. Кроме того, весной этот вид был распределен более равномерно, в то время как осенью наблюдалось меньшее количество групп, состоящих из большего среднего числа особей. Этот вид питается крупными кальмарами [55], которые, вероятно, больше связаны с придонной пищевой цепью с различным временным паттерном продуктивности.Следовательно, картина распределения, обнаруженная в этом исследовании, возможно, связана с обилием коротких плавниковых кальмаров, одной из основных жертв этого вида в этой области [56, 57]. Короткоплавниковый кальмар ассоциируется с холодными водами с высокой численностью осенью, в основном на континентальном склоне, и с более редким распространением с низкой численностью поздней весной [57]. Вероятно, более высокая численность короткоплавникового кальмара осенью является результатом повышения продуктивности весной, поскольку развитие всех трофических уровней между фитопланктоном и крупными кальмарами занимает приблизительно четыре месяца [58].Комбинация океанографических и топографических характеристик имеет отношение к кашалотам, населяющим другие районы ( e . g . В водах Средиземного моря — [59, 60]). В Калифорнийском заливе кашалоты, по-видимому, меняют свое распределение в ответ на сокращение численности видов кальмаров, которые, как известно, являются их основной добычей [55]. В этом районе в годы низкой численности добычи кашалоты распределялись равномерно по сравнению с годом высокой численности добычи, когда они встречались в больших скоплениях.

    Мелкие дельфиниды часто встречались в обоих районах вдоль внешнего континентального шельфа и на склоне, причем весной наблюдалась более высокая плотность. Поскольку исследуемый район является переходной зоной между водами океанического и континентального шельфа, ожидалось появление репрезентативных видов обоих местообитаний. Плотности представляли некоторую широтную структуру с различным перекрытием между видами. Хотя аналогичные закономерности были описаны в предыдущих исследованиях [11, 13, 61, 62], наши результаты добавляют разрешение по временным и пространственным масштабам распределения этих видов по внешнему континентальному шельфу и склону.

    Короткоклювый дельфин встречался только в южных районах и имел более высокую плотность к югу от ~ 32 ° ю. Ш. И в водах на глубине менее 500 м. Согласно Таваресу и др. . [62] распространение этого вида варьируется от внешнего континентального шельфа до верхнего склона (70–1500 м), между югом Бразилии и центральной Аргентиной, и более ограничено более мелкими водами (18–70 м) на юго-востоке Бразилии. Эта закономерность может объяснить отсутствие наблюдений за короткоклювым дельфином на юго-востоке внешнего континентального шельфа и склона.Атлантический пятнистый дельфин встречался на всей территории исследования, хотя более высокая плотность наблюдалась к северу от 32 ° ю.ш., и лишь несколько записей были зарегистрированы к югу от этой широты. Эта широта совпадает с северной границей распространения короткоклювых дельфинов во время этого исследования, что предполагает некоторую степень разделения среды обитания. Хотя атлантический пятнистый дельфин встречается на мелководье континентального шельфа (20 м) и на склоне (~ 1000 м) на юго-востоке и юге Бразилии [61, 63], районы к югу от 27 ° ю.ш. и глубже 200 м считаются менее подходящими для этот вид [11].В нашем исследовании более высокая плотность наблюдалась за границей шельфа, что согласуется с предыдущими исследованиями, которые показали большую плотность атлантического пятнистого дельфина на внешнем шельфе и на склоне [11, 61]. Несмотря на методологические различия между исследованиями, наши результаты показывают, что воды на глубине более 200 м демонстрируют высокую частоту встреч атлантического пятнистого дельфина как весной, так и осенью, в отличие от модельных прогнозов Amaral et al. [13].

    Более высокая плотность дельфинов-спиннеров наблюдалась в более низких широтах и ​​за границей шельфа.Описано, что этот вид встречается за пределами внешнего континентального шельфа в тропических водах юго-западной части Атлантического океана [61, 13]; однако есть несколько записей к югу от 31 ° ю. ш. весной. Осенние наблюдения были редкими и ограничивались юго-востоком. Эта закономерность согласуется с предпочтением этого вида более тропической среды обитания и предполагает, что происходят сезонные перемещения, возможно, связанные с поиском пищи в более продуктивных районах на юге весной. Немногочисленные наблюдения пантропических пятнистых и клименских дельфинов, зарегистрированные в этом исследовании, совпадают с их более тропическим распространением, как предполагалось в предыдущих исследованиях [61,64].Оба вида, однако, обитали дальше к югу от их прогнозируемой подходящей среды обитания, как было предложено Амарал и др. . [13]. Эти два вида имеют сходные требования к среде обитания и встречаются в смешанных ассоциациях как в тропической части Тихого, так и в Атлантическом океанах [13, 45]. Смешанные группы с участием мелких дельфинид, как определено здесь, были зарегистрированы только между пантропическими пятнистыми и спиннинговыми дельфинами в северной части юго-востока и между атлантическими пятнистыми дельфинами и дельфинами-афалинами.Хотя было высказано предположение, что два вида пятнистых дельфинов ( S . frontalis и S . attuata ) являются парапатрическими [61], небольшая область перекрытия в распределении была обнаружена к северу от исследуемой области, как и ранее. предложено [13].

    Редкие случаи обнаружения косаток-карликов, полосатых и острозубых дельфинов соответствовали их известным схемам распространения [12]. Первый типично тропический вид, в то время как последний, как правило, встречается на континентальном шельфе и S . coeruleoalba , по-видимому, в Юго-Западной Атлантике встречается редко [12, 13].

    Дельфины афалины были наиболее частым видом в большой группе дельфинид. Афалины распространены вдоль юго-западной Атлантики как в прибрежных (прибрежный экотип), так и в прибрежных водах (океанический экотип) [12]. Прибрежный экотип концентрируется в районах вблизи стока рек, устьев и заливов Аргентины, Уругвая и южной части Бразилии [65]. С другой стороны, океанический экотип, по-видимому, широко распространен в тропических и субтропических глубоководных водах вдоль внешнего континентального шельфа и за его пределами и в ассоциации с океаническими островами [12].Тем не менее было показано, что небольшие группы океанического экотипа встречаются у берега в Рио-де-Жанейро (~ 23 ° ю.ш.) зимой и весной и считаются частью более крупной прибрежной популяции с использованием более широкого географического региона [66]. В этом исследовании был зарегистрирован только океанический экотип. Более высокая плотность афалин наблюдалась между 28 ° и 30 ° ю.ш., от внешнего континентального шельфа до верхнего склона, в оба сезона. Дельфин афалина также был видом, наиболее часто встречающимся (53% зарегистрированных) в мультивидовых ассоциациях.Эти ассоциации произошли с пятью видами, хотя каждый раз участвовало не более двух видов. Большинство ассоциаций наблюдалось у длинноплавникового кита и дельфина Риссо и происходило над континентальным склоном южного района. Причины этих мультивидовых ассоциаций неизвестны, но, вероятно, связаны с поиском пищи или избеганием хищников [67].

    Наблюдения за пилотом с длинными плавниками произошли в основном к югу от 30 ° ю.ш. и на глубинах от 500 до 1000 м, как и в предыдущих отчетах [15].Этот диапазон глубин сравним с таковым у афалин и может объяснить относительно частое появление смешанных групп этих двух видов, о которых здесь сообщается. Несмотря на ограниченное количество записей о дельфине Риссо во время этого исследования, более высокая плотность между 28 ° ю.ш. и 30 ° ю.ш. в прибрежных водах соответствует предпочтению субтропических / умеренных вод континентального шельфа и склона, описываемого как картина распространения видов во всем мире. [60, 68].

    Хотя косатки наблюдались редко, было показано, что этот вид часто наносит ущерб уловам при ярусном промысле вблизи границы шельфа и за его пределами в этом регионе [69, 70].

    Большинство наблюдений за маленькими китами касалось малых полосатиков, которых невозможно было идентифицировать до уровня вида из-за сложности оценки различий в цветовых узорах между двумя видами на больших расстояниях. Малыши встречались в оба сезона с большей частотой и большей плотностью весной. Эта картина совпадает с записями о встречах и высадках этих видов в этом регионе [18, 71, 72]. Высокая встречаемость этих видов весной, вероятно, связана с использованием внешнего континентального шельфа и верхнего склона как части пути миграции из тропических и субтропических мест размножения у берегов Бразилии к местам нагула.Было высказано предположение, что антарктический полосатый полосатик населяет более глубокие воды за пределами 200-метровой изобаты, в то время как карликовый полосатик распространен в основном на более мелководных участках континентального шельфа [17, 71, 72, 73]. Хотя наш район исследований не охватывает средний и внутренний континентальный шельф, большое количество наблюдений (оба вида) за пределами шельфа и тот факт, что мало подтвержденных наблюдений карликового малого полосатика произошло в более глубоких водах (средняя глубина 553 м — Таблица 2 ) предполагают, что оба вида обычно распространены вдоль границы шельфа и на склоне.Немногочисленные встречи обоих видов малых полосатиков осенью свидетельствуют о том, что некоторые особи не мигрируют в субантарктические и антарктические районы нагула или раньше прибывают в районы размножения. Это было предложено в предыдущих исследованиях, основанных на летних и осенних записях о выбросах на берег, наблюдениях и промысле китов [18, 71, 72], и указывает на то, что небольшая часть популяции обоих видов может поддерживаться за счет местной продуктивности в субтропических водах.

    Более высокая плотность горбатых китов и китов Брайда наблюдалась в юго-восточном районе, и это свидетельствует о противоположных примерах поведения крупных китов.Кит Брайда назывался Balaenoptera edeni до недавнего времени, когда филогенетический анализ подтвердил, что в Южной Америке это вид B . брыдей [74]. Кит Bryde занимал обширную территорию от внешнего континентального шельфа до склона; однако более высокая плотность наблюдалась над верхним склоном (изобата ~ 750 м), весной и на более низких широтах. Сообщается, что этот вид встречается круглый год в прибрежных районах юго-востока Бразилии [75]. Кит Брайда не совершает сезонных перемещений на большие расстояния, как другие балаеноптерииды, хотя, несмотря на ограниченное количество наблюдений, есть свидетельства того, что этот вид весной использует южные районы.Небольшое количество встреч осенью также подтверждается данными других исследований, в которых предполагалось, что этот вид перемещается в другие места нагула, включая прибрежные районы, не исследованные в данном исследовании [72, 75]. Изменения в распространении видов связаны с доступностью добычи [76, 77].

    Горбатый кит, с другой стороны, хорошо известен тем, что совершает сезонные миграции на дальние расстояния между зимними / размножающимися и летними / нагульными районами в низких и высоких широтах [78]. Зимой и весной горбатые киты встречаются от северо-востока Бразилии (~ 5 ° ю. Ш.) До штата Рио-де-Жанейро (~ 23 ° ю. Ш.) [73]).Следовательно, более высокая плотность, наблюдаемая во время весенних съемок и только в юго-восточном районе, была ожидаемой, особенно потому, что северный ареал этого района исследований используется горбатыми китами во время их весенней миграции на юг [79]. Во время съемок (приближалась середина весны) киты начинали миграцию на юг к местам нагула в субантарктических водах. Отсутствие наблюдений в южной части совпадает с дальним путем миграции вида в море [79, 80].

    Небольшое количество встреч с плавниками и китами, вероятно, связано с их относительно низкой численностью и / или дальнейшим распространением в прибрежных водах в более низких широтах Юго-Западной Атлантики [81, 82, 83].

    Представленные здесь результаты подчеркивают важность внешнего континентального шельфа и склона для разнообразного сообщества китообразных, обитающих в субтропической Юго-Западной Атлантике. Эта работа способствовала улучшению описания картины распределения как во временном, так и в пространственном масштабе для наиболее часто встречающихся видов китообразных. Сохраняющиеся во времени территории с более высоким разнообразием и плотностью являются сильными кандидатами на то, чтобы быть объявленными экологически и биологически значимыми территориями и получить особое внимание с точки зрения сохранения в ситуациях конфликта с деятельностью человека.

    .
    Наружные откосы: Страница не найдена — Открой Окно!

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *

    Scroll to top
