Армирование кирпичной кладки: нормы СНиП и требования

Главная » Этапы строительства » Строительство дома » Возведение стен, монтаж перекрытий » Стены

Автор admin На чтение 7 мин Просмотров 931 Опубликовано 09.02.2022

Строительство любого здания или сооружения в независимости от его назначения требует к себе повышенного внимания и соблюдения норм и требований строительных канонов, которые расписаны в снип и других документах.

Грамотное армирование

Особенно многие нормы и требования предъявляются к критериям прочности элементов зданий и сооружений.

Поэтому с годами были разработаны некоторые технологии с использованием различных строительных материалов, которые помогли увеличить коэффициент прочности практических всех элементов зданий.

Не обошли стороной данные строительные технологии и кирпичную кладку. И хотя, казалось бы, что может быть лучше и крепче хорошего бетонного раствора, но, как показала практика, кирпичная кладка может быть еще прочнее, если в ее конструкцию добавить некоторые конструкционные элементы.

Для того чтобы кирпичная кладка была наиболее прочной используют армирование, как процесс, увеличивающий несущую способность и устойчивость соединения к углам стен, которые примыкают друг к другу.

Для этого на раствор в швы устанавливают стальную арматуру, которая зажимается в швах под действием сжимающих сил. Благодаря хорошему сцеплению с раствором и силам трения действует как одно единое целое со всей кладкой.

Виды армирования

Армирование кирпичной кладки

• Поперечное;
• Вертикальное;
• Продольное.

Поперечное армирование делают отдельными стержнями или стальной сеткой. Стержни препятствуют разрушению кирпича при растяжении и изгибе. При сжатии кладки стержни воспринимают попереч­ные растягивающие усилия и увеличивают несущую способность сжатого элемента.

Поперечное армирование делают отдельными стержнями или стальной сеткой. Стержни препятствуют разрушению кирпича при растяжении и изгибе. При сжатии кладки стержни воспринимают попереч­ные растягивающие усилия и увеличивают несущую способность сжатого элемента.

При производстве самой сетки используют сварку или перевязку вязальной проволокой на месте для соединения стержней. Где расстояние между прутками составляет от 30 до 120 мм. В смежных швах нельзя взаимно перпендикулярно укладывать отдельные стержни вместо сеток.

Также важное значение имеет толщина. Использование арматуры больших диаметров привело бы к снижению прочности всей кладки и увеличению толщины горизонтальных швов.

Стены, столбы и простенки армируют кладочной сварной сеткой зигзагообразной, прямоугольной или квадратной формы. Такая сетка имеет вид сварной сетки, которая изготавливается путем сваривания стержней, расположенных перпендикулярно друг другу.

Как известно, такая металлическая сетка подвержена коррозии, именно поэтому ее утапливают в раствор, толщиной не менее 2-х мм. Вся толщина шва составляет не менее 14 мм (из них примерно 5 мм на саму сетку).

Укладывают арматурные прямоугольные сетки через каждые пять рядов кладки, зигзагообразные сетки — делают в смежных двух рядах попарно, таким образом чтобы в них было взаимно перпендикулярным направление прутков. При утолщенном кирпиче прямоугольные сетки делают через четыре ряда в кладке.

Армирование стены из кирпича

Вертикальным и продольным армированием кирпичной кладки пользуются в сооружениях, которые подвержены сейсмическим воздействиям.

Данное армирование делает более прочной конструкцию и повышает устойчивость. Используют его в тонких стенах, столбах и перегородках в изгибаемых и вне центренно сжатых конструкциях для восприятия растягивающих усилий.

Сетки данного вида должны быть размещены таким образом и иметь такие размеры, чтобы на 2-3 миллиметра прутики выступали за одну из внутренних поверхностей столба или простенка. Таким образом, это служит ориентиром того, что арматура уложена в кладке.

Продольное армирование кирпичной кладки производят двумя способами: внутренним и наружным. Если используется наружное армирование кирпичной кладки снип, то шаг хомутов должен быть не более пятнадцати диаметров самой арматуры.

В том случае, если используется внутреннее армирование кирпичной кладки снип, то шаг хомутов должен составлять двадцать пять диаметров. Это очень важное правило, которое влияет на прочность все конструкции стены.

Армировать кирпичную стену продольным способом можно арматурой класса А1 и А11. А вот толщина раствора будет зависеть от влажности воздуха. К примеру, если присутствует нормальная влажность, то толщина слоя не должна превышать 10-12 миллиметров, в случае повышенной влажности, необходимо укладывать кладку на слой толщиною 20-30 миллиметров.

Кстати, продольное армирование кирпичной кладки снип работает, как на растяжение, так и на сжатие, то есть комплексно. Поэтому в зоне растяжения диаметр растянутых хомутов не должен быть ниже трех миллиметров. А в зоне сжатия не меньше восьми миллиметров. Эти правила необходимо строго соблюдать.

Когда армируется кирпичная кладка снип в вертикальной плоскости, то для нее используется арматура класса А1 и В1 с диаметров от трех до восьми миллиметров.

Сетки промышленные производятся по разным конфигурациями по размеру и форме. По размеру – рулонами, планшетами. По форме — угловые прямоугольные и крестообразные.

В проекте обозначается сечение стержней и их соответствующее расположение. Стержни в сетке прикрепляют друг к другу вязальной проволокой, способом внахлестку с перехлестом стержней на 20 диаметров или сваркой.

Заканчиваются концы стержней крюками. Там, где расположены крюки укладывают раствор с кирпичным щебнем или же бетон вместо кирпичной кладки.

Армированием кирпичной кладки на сегодняшний день для укрепления всей конструкции пользуются довольно часто.

Армирование кирпичной кладки нормы и стандарты обязывают выполнять технологию по определенным правилам и с использованием определенных материалов (сетки), прописанных в ГОСТ. Номер 10884-94, 5781-82 ГОСТ армирование кирпичной кладки описывает конструктивное армирование и число стержней не менее 2-х по ширине.

Но современный рынок строительных материалов постоянно пополняется новинками, которые отличаются от традиционных материалов повышенными физико-техническими и эксплуатационными показателями. Это в полной мере можно отнести и к армированным сеткам, которые используются для армирования кирпичной кладки снип.

К примеру, сегодня можно предложить совершенно новый армирующий материал, который носит название сетка ЦПВС (цельнометаллическая просечно-вытяжная сетка). Это современный высокотехнологичный материал, который изготавливается по просечно-вытяжной технологии.

Сетка ЦПВС является на сегодняшний день самым современным материалом и обладает большей функциональностью, чем традиционные сеточные материалы, поэтому сфер применений и нее больше.

Необходимо сразу же отметить, что данный вид сетки имеет большое количество преимуществ. К примеру, ее удельный вес практически в два с половиною раза легче, чем сетки тканные или сварные. Отсюда и удобство в применении. Хотя показатели прочности и надежности остаются на высоком уровне.

Укладка раствора на сетку

Армированная кирпичная кладка снип с уложенной в нее сеткой ЦПВС считается очень прочной и надежной. К тому же данный вид сетки часто используется для армирования кладок снип из блоков и в возведении каменных стен и перегородок.

Выводы

Кстати, для стен, где для кладки используется камень, так же необходимо армирование снип. Здесь обычно используется арматура класса А1,А11 и В1, все зависит от способа проведения армирования.

Но необходимо отметить, что армирование каменной кладки зависит от используемого материала.

К примеру, камень из модифицированного бетона имеет ровную и правильную форму, поэтому провести армирование такой кладки не представляет большого труда.

А вот с природным камнем все намного сложнее.

Здесь придется укладывать его таким образом, чтобы через определенное расстояние по вертикали получалась ровная площадка, на которую и будет укладываться арматурный слой.

Кажется, что каменная стена и так имеет высокий показатель прочности. Здесь мы говорим о природном камне. Но, как показала жизнь, сегодня даже в тех местах, где никогда не слышали о землетрясении, иногда происходят колебания почвы. Пусть совсем маленькие, но они есть.

А значит, армировать каменную кладку сегодня необходимо, даже если это потребует некоторых финансовых и временных затрат.

Армирование стеновых кладок – это веление времени. И если в прошлом данную технологию укрепления стен зданий использовали не во всех регионах, то в настоящее время это становится обычной нормой.

И здесь основной упор стали делать не только на прочность конструкций зданий и сооружений, но и на их надежность. Безопасность стала нормой.

Поэтому в современных строительных правилах все больше вносятся изменения, которые в первую очередь касаются безопасности строительных конструкций. А армирование стеновых кладок как раз входит в категорию строительных работ, которые будут влиять на повышение прочности, надежности, а значит, и безопасности.

через сколько рядов, СНиП, продольное и поперечное, выбор сетки

Содержание статьи

• 1 Когда армирование кладки не нужно
• 2 Исторический опыт
• 3 Общее понимание армирования кладки
• 4 Назначение армирования кладки
• 5 Виды армирования
• 6 Сетка металлическая для армирования
  • 6.1 Укладка
  • 6.2 Связывание слоёв стены
• 7 Другие виды сетки
  • 7.1 ЦПВС
  • 7.2 Сетка базальтовая
• 8 Нюансы выбора материала

Кирпич — самый востребованный материал для возведения сооружений любого назначения. Кирпичная кладка считается прочной и долговечной, отвечает эстетическим нормам. Единственный серьёзный недостаток кладки из кирпича: возможное  растрескивание в период эксплуатации. Причины образования трещин обычно связаны с недостаточной прочностью фундамента, ошибками в проектировании здания.

Для предотвращения появления трещин применяется метод армирования кладки. Эта несложная процедура заключается в укладке между рядами кирпича арматурных прутов или сварных металлических сеток. Но не всегда армирование целесообразно, иногда этот метод даже способен навредить кирпичной кладке.

Когда армирование кладки не нужно

Безусловное следование строительной «моде» на армирование не всегда обязательно, — особенно это касается небольшого индивидуального строительства: возведение дач, одноэтажных жилых и хозяйственных строений.

Обычно стена дома возводится толщиной в полтора-два стандартных кирпича. Если строительство ведётся без комбинаций с другими стеновыми материалами, то армирование не нужно.

Для перевязки рядов достаточно смены метода укладки с ложкового на тычковый через каждые 3-4 ряда кирпича. Так перевязываются ряды, и стена становится прочной единой конструкцией. Более того, арматура в швах снижает теплоизоляционные свойства кладки, выполняя роль мостика холода.

Армирование кладки небольших строений не выполняет никаких функциональных задач, приводит к необоснованным дополнительным расходам. Если имеются сомнения в прочности фундамента, то можно немного подстраховаться, установив арматуру в углах здания.

Важно! Наружные стены толщиной в 2 – 2,5 кирпича обладают достаточной несущей способностью и теплоэффективностью. Их дополнительное усиление рекомендовано лишь в регионах с повышенной сейсмоопасностью.

Исторический опыт

Исторические здания из кирпича, которым сто и более лет возводились без армирования. Причины: дорого и не нужно. Иначе говоря, был бы металл дешёвым, появилась бы и мода на армирование кладки, и умные маркетологи вполне бы смогли обосновать необходимость этого. А ненужность армирования определялась одним условием: несущие простенки были шире окон. Это про армирование кладки, но не стен, — любому застройщику желательно различать эти понятия.

Лет 200-300 назад в стены закладывались деревянные прогоны, затем их заменили полосовым железом, а в прошлом веке стали применять стальной двутавр. Делалось это для создания общей прочности стеновых конструкций. А кладку не армировали вовсе, лишь в самых ответственных конструкциях проволоку укладывали в углы, да толстые швы усиливали металлической сечкой.

Общее понимание армирования кладки

Армирование кладки необходимо для усиления прочности локальных узлов при внецентренных нагружениях.

Армирование стен направлено на повышение их устойчивости (жёсткости). Рассчитываются, например, восприятия изгибающих моментов вдоль стены, либо устойчивость при распоре от сводов.

Данные знания и понимание сути вопроса вовсе не нужны человеку, решившему построить собственный небольшой дом или дачу. Для подобных объектов вполне понятна необязательность армирования кирпичной кладки, но лишь при отсутствии особых условий строительства.

Если строится нечто более монументальное, тогда необходим проект с расчётом нагрузок и подробным описанием всех строительных этапов, включая армирование кладки при необходимости.

Назначение армирования кладки

При возведении стен и перегородок для усиления кирпичной кладки применяется метод армирования. В технологии используются заранее подготовленные стальные сетки либо стержни из арматуры, которые размещаются в растворе кладочных швов.

Армирование кладки необходимо при возведении стен в следующих случаях:

• стеновые конструкции подвергаются значительным нагрузкам сжатия;
• здание возводится на просадочных или пучинистых грунтах;
• строительство ведётся в зонах вероятной сейсмической активности;
• работы проводятся при отрицательных температурах воздуха.

Насыщенность арматурой не должна быть выше 1 % общего объёма кладки.

Виды армирования

Различают два варианта армирования – продольное и поперечное. Стержни воспринимают на себя удлиняющие усилия, предотвращая разрушение стенового материала от воздействий на растяжение и извив, повышая несущую способность кладки. Столбы и стены армируются пересекающей сетчатой арматурой.

Вид армирования зависит от схемы работы стены:

• при работе на сжатие предполагается вертикальное, как в колоннах, армирование;
• если преобладают нагрузки изгибающие – выполняется горизонтальное армирование, по подобию плит;
• в случае одновременного воздействия разнонаправленных нагрузок, армирование проводится для преобладающих.

Сетка имеет продольные и поперечные стержни, что позволяет компенсировать большинство видов нагрузок.

Продольное армирование часто выполняет дополнительные функции, например, служит основой для нанесения штукатурного слоя либо других материалов внешней и внутренней отделки. Продольное усиление различается по ориентации элемента по отношению к стеновой поверхности, оно может быть вертикально или горизонтально расположенным.

Несущая способность стены или перегородки увеличивается при правильно рассчитанном укреплении кладки сеткой либо проволокой в горизонтальной плоскости, а также обеспечивает надёжную связь лицевой кладки и забутовочного слоя.

Армирование служит для сохранения целостности строения, поэтому важно выбрать правильный способ расположения армирующих поясов с учётом весовых, ветровых, снеговых и, иногда, сейсмических нагрузок в конкретном месте строительства. Как правило, все перечисленные исходные данные служат основой проектных решений по выбору вариантов армирования.

Сетка металлическая для армирования

Применение кладочной сетки в частном жилищном и хозяйственном строительстве регламентировано ГОСТ Р 57265-2016.

Появление на рынке большого разнообразия пористых, облегчённых стеновых материалов, позволило экономить значительные средства на устройстве стен и перегородок. Совместное применение в стеновых конструкциях кирпича, лёгких блоков, теплоизоляционных материалов потребовало дополнительных методов укрепления кладки.

Надёжность и прочность стен и перегородок призвано обеспечивать армирование кладки. Оно применяется в следующих вариантах:

• при возведении кирпичных стен толщиной менее чем в два кирпича;
• связывания в кладке блоков, утеплителей и кирпича;
• устройство перегородок из кирпича «на ребро»;
• строительство кирпичных заборов и столбов.

Наибольшее распространение в армировании нашла кладочная сетка заводского изготовления, закладываемая в горизонтальные швы, производится в соответствии с СП 15.13330.2012 из материала, устойчивого к коррозии либо с защитным покрытием. Оптимальный вариант защитного покрытия – оцинкование.

Размеры

Изготавливается в производственных условиях по технологии точечной сварки.

Исходный материал – рифлёная проволока ВР-1 согласно ГОСТ 6727-80 и гладкая проволока В-1 по ГОСТ 3282-86. Размер ячейки – это расстояние между рядом расположенными проволоками основы либо прутка. Изделия разных производителей различаются, как правило, лишь по размеру ячеек. Диапазон наиболее распространённых параметров ячейки: 5х5 мм – 45х45 мм.

Длина и ширина

Выбор параметров сетки зависит от толщины возводимой стены. Стандарт предусматривает несколько вариантов ширины готовых изделий, каждый из которых кратен размерам стандартного кирпича: 0,25 м – в 1 кирпич; 0,38 м – в 1,5; 0,5 м – в 2; 1м — в 4 кирпича. Предельная ширина листа, определяемая по выступающим концам проволоки, – 2350 мм. Карта образуется из проволок расположенных взаимно перпендикулярно, сваренных в точках пересечения.

Длина сеток, как правило, не превышает 6 м. Нарезка отдельных карт может производиться по размерам, необходимым заказчику.

Важный показатель – расход сетки на кубический метр кирпичной кладки. Его среднее значение — 3 м².

Толщина

Сварка стержней в выполняется внакладку, что определяет толщину изделия как сумму диаметров рабочих и обвязочных стальных стержней.

Выбор толщины сетки определяется исходя из толщины кладочного шва. Строительными нормами предусмотрена толщина шва от 10 до 16 мм, при этом сетка должна иметь защитный слой из раствора толщиной не менее 2 мм с каждой стороны.

Строительными правилами рекомендован минимальный диаметр стержней – 3 мм. В стандартном 10 мм шве можно уложить сетку не толще 6 мм, — то есть стержни будут иметь диаметр 3 мм. В максимальном варианте шов может быть 16 мм, а суммарная толщина стержней сетки не может превышать 12 мм.

Пример маркировки

Обозначение материала «Сетка кладочная 3Вр1 50/50 1500» расшифровывается как сетка с продольно-поперечными стержнями, с шириной карты 1500 мм, изготовленная из проволоки ВР-1 диаметром 3 мм с ячейкой (шагом стержней) 50х50 мм. Изделия с другими параметрами маркируются и расшифровываются аналогично.

Укладка

Основные правила армирования кирпичной кладки:

Аналогичные правила применяются при строительстве заборов из кирпича.

Связывание слоёв стены

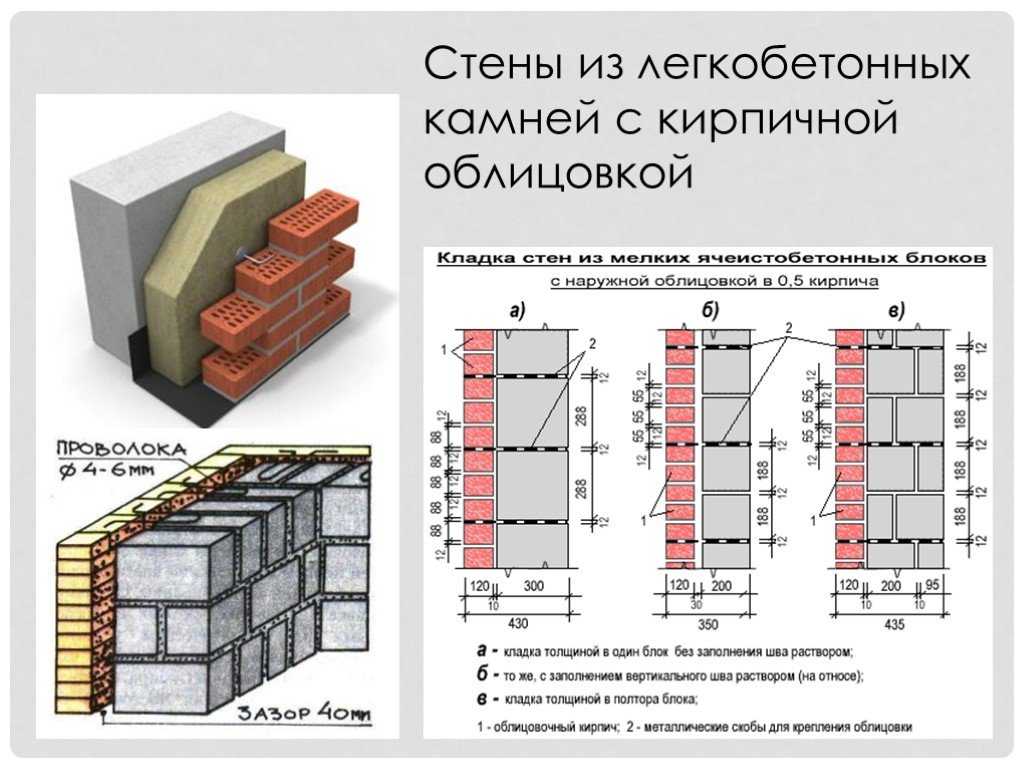

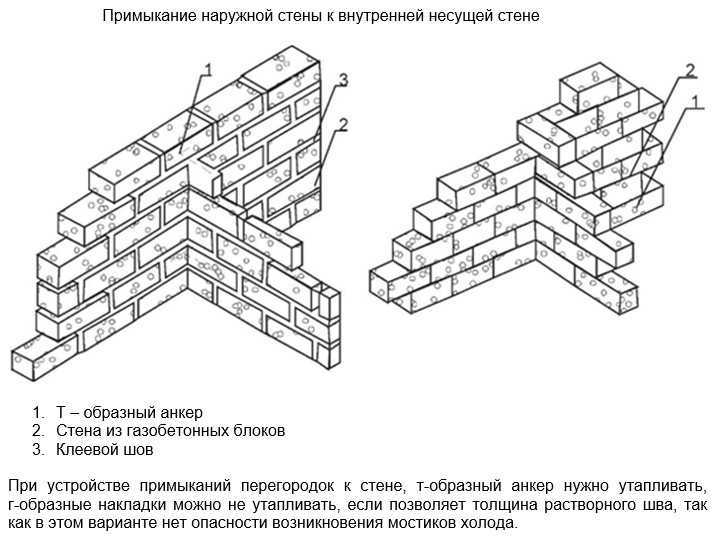

Стеновые конструкции часто состоят из двух, трёх и более слоёв.   Вариантов много, например:

• снаружи стена выполнена из кирпича, изнутри – из пеноблоков;
• вентфасад обложен клинкерным кирпичом;
• кладка выполнена «колодезным» способом с засыпкой пустот в ней теплоизолирующими материалами;
• кирпичом обкладывается уже существующая эксплуатируемая стена здания.

В каждом случае решение о применении сетки принимается индивидуально, с учётом конкретной конструкции.  Общий принцип: армирование должно выполняться поэтапно, с соблюдением горизонтальности слоя укладываемой сетки. В отдельных случаях сетка заменяется связывающими слои анкерами.

Другие виды сетки

Сетки различаются по материалу изготовления. Разумеется, традиционным признанным лидером для кирпичной кладки считаются стальные изделия. Но есть и другие варианты, которые вполне уместны для кирпичных стен.

ЦПВС

Просечно-вытяжная сетка (ЦПВС) или просто «просечка» считается прочнее привычного стального варианта. Изготавливается из листового металла, произведённого по методу холодного проката. Отличительная особенность, – ячейки сетки имеют ромбовидную форму.

Материал обладает рядом преимущественных достоинств:

• легко режется и кроится;
• имеет малый вес, упрощающий работу с ним;
• стоит дешевле аналогичной арматурной сетки;
• может применяться для тонкой кладки;
• возможна фиксация в кладке клеевыми составами.

Выпускается в рулонах, имеет защитное антикоррозийное покрытие, легко обрезается до необходимого размера. Для строительства небольшого частного дома из кирпича ЦПВС считается лучшим вариантом.

Сетка базальтовая

Базальтовая кладочная сетка в последние годы стала наиболее востребованной в армировании кирпичной кладки, что объясняется её многочисленными достоинствами:

• обеспечивает гибкие связи стены и облицовки;
• легко режется обычными ножницами по металлу;
• стойка к большинству агрессивных сред;
• обладает диэлектрическими свойствами;
• сочетается, кроме кирпича, почти со всеми стеновыми материалами;
• имеет низкую теплопроводность.

Важное практическое преимущество: стоимость базальтового аналога примерно втрое меньше, чем изделий из металла.

Нюансы выбора материала

Производители стальной сетки иногда используют проволоку уменьшенного диаметра либо не выдерживают размеры ячеек, при этом декларируя параметры изделий в соответствии с нормами. Проверить качество и уличить производителей в подлоге можно сравнением реального веса приобретаемых сеток с их справочным значением. Разница в весе не должна составлять более 5 %.

Можно отметить ещё один неприятный момент при выборе сетки для армирования. Продавцы стали указывать в прайсах и различных рекламных материалах несуществующие особенности сеток. К примеру, в прайсе указывается «кладочная сетка для кирпича», — как и по каким признакам определено именно это назначение материала? А ещё можно встретить сетку для газобетона или для фундамента. Это недобросовестный маркетинг, не более, и веры подобным утверждениям нет. Цель подобного бреда можно вычислить, но не стоит. А верить нужно регламентирующим документам, нормам, стандартам, — в них подобного деления сетки по сферам применения нет.

В заключение стоит повторить прописную истину, что не стоит применять армирование там, где без него можно вполне обойтись. В доказательство этого утверждения – цитата из СНиП II-22-81:

«Каменные и армокаменные конструкции:

6.75. Сетчатое армирование горизонтальных швов кладки допускается применять только в случаях, когда повышение марок кирпича, камней и растворов не обеспечивает требуемой прочности кладки и площадь поперечного сечения элемента не может быть увеличена.»

Руководство по армированию кирпича

: лестница или сетка? — Центр знаний

06.08.2021

Правильное армирование имеет решающее значение для любой каменной конструкции. Доступно множество вариантов, но наиболее распространенными являются лестницы или сетка.

Но в чем разница между кирпичной лестницей и альтернативной сеткой ? Здесь мы рассмотрим каждый вариант и обсудим, что может потребоваться для вашей работы.

Почему важно армирование каменной кладки?

Кирпичи — невероятно полезный строительный материал. Неудивительно, что они все еще используются спустя сотни лет!

В то время как кирпичи сильны как отдельные части, когда они сложены вместе как часть более крупных и тяжелых конструкций, их прочность начинает уменьшаться.

Каменная кладка — это ремесло, которое инженеры оттачивали сотни лет. В рамках этого люди придумали способы укрепления стен, чтобы обеспечить необходимую прочность и безопасность.

Способы армирования кирпича

Существует множество различных способов укрепления кирпичных стен, но наиболее распространенным является включение в конструкцию металлического каркаса, часто из оцинкованной или нержавеющей стали.

Добавляя металл к кирпичу, каменная кладка сохраняет свою естественную прочность на сжатие, а также извлекает выгоду из способности стали защищать от изменения силы таких факторов, как ветер.

Обычной формой армирования кладки для больших зданий являются вертикальные стальные стержни, которые вставляются внутрь стены. Тем не менее, многие сборки также будут включать один из них:

• Армирующая лестница для каменной кладки
• Армирующая сетка для кладки

Какой из них вам требуется для вашей постройки, должен быть указан архитектором или инженером-строителем. Ниже мы рассмотрим эти два распространенных метода подкрепления и то, что они дают.

Арматура кирпичной лестницы

Арматура кирпичной лестницы представляет собой два длинных уплощенных стальных стержня (обычно из нержавеющей или оцинкованной стали), соединенных на ступенях более тонкими стержнями, создавая эффект лестницы. Этот тип иногда называют армированием кладки лестничного типа.

Лестницы имеют такой размер, чтобы поместиться на глубину кирпича, поэтому после завершения строительства лестница прячется в готовой кладке.

Когда использовать кирпичную арматурную лестницу

Подавляющее большинство каменных конструкций требуют усиления из-за высоты стен и потенциального воздействия таких факторов, как ветер с течением времени.

Армирующие лестницы из кирпича особенно рекомендуются для обеспечения прочности вокруг отверстий в кирпичной кладке, которые могут вызвать ослабление, например над и под окнами и дверями. Здесь армирующие лестницы помогают предотвратить растрескивание кладки.

Как использовать лестницу для армирования каменной кладки

• На внешнем листе полой стены можно использовать только лестницы из нержавеющей стали.
• Армирующие лестницы размещаются над кирпичом, образуя часть ряда после добавления раствора.
• Лестницы следует использовать на расстоянии не более 300 мм от центра. Для стандартных стен это обычно означает каждый ряд.
• Арматурные лестницы можно разрезать и согнуть на месте для выполнения углов.

Арматурная сетка для кирпичной кладки

Арматурная сетка представляет собой плоское изделие из нержавеющей или оцинкованной стали. В отличие от лестниц, сетка представляет собой решетчатое пересечение тонких стальных проволок, образующих сетку.

Размер сетки такой же, как у лестницы, но разной ширины в зависимости от рассматриваемой стены.

Когда использовать сетку для армирования кирпича

Сетка для армирования кирпича рекомендуется для многих из тех же мест, что и лестницы.

Армирующая сетка используется для защиты от растрескивания в слабых местах, например, над и под стенными проемами, образованными окнами и дверями. Это также обеспечивает дополнительную прочность против растягивающих напряжений, которые могут возникнуть в кирпичной кладке.

Как использовать армирующую сетку для кирпича

• Сетку из оцинкованной стали нельзя использовать на наружных стеновых створках. Здесь следует использовать нержавеющую сталь.
• Сетка расположена в стыках кровати.
• Для большей части армирования сетку можно укладывать через каждые три ряда.
• Сетка должна обеспечивать закрытие внешних поверхностей минимум на 25 мм.
• При соединении двух отрезков необходимо обеспечить нахлест не менее 75 мм.

Прочие виды армирования каменной кладки

Часто кирпичные лестницы или сетки используются в сочетании с различными другими методами армирования кладки, чтобы обеспечить максимальную надежность и долговечность конечной конструкции.

Кирпичные и пустотелые стяжки являются очень распространенной частью каменной кладки, и их можно использовать вместе с лестницами или сетками. Вертикальные стальные стержни также можно использовать для особо сложных конструкций — они часто используются в сочетании с лестницами, в которых есть зазоры, через которые проходят стержни.

Какая арматура для кирпича мне нужна?

Требуется ли для вашей работы арматурная лестница или сетка, должен определить архитектор или инженер-строитель.

Лестницы иногда предпочтительнее из-за их формы, которая позволяет вставлять дополнительную арматуру кладки, например, вертикальные стержни. LABC Warranty также рекомендует использовать лестницы поверх сетки для проемов шириной более 1,5 м, например над и под большими окнами.

Однако оба продукта выполняют схожие функции, поэтому во многих случаях можно использовать любой из них. Как упоминалось ранее, архитектор или инженер-строитель должны указать, что требуется.

Мы надеемся, что это руководство поможет пролить немного света на споры о лестницах и сетках. Помните, независимо от того, что вам нужно для вашей следующей работы, вы найдете это по непревзойденным ценам здесь, в Fastbuild!

СНиП и нормы, выбрать армирующую сетку для рядов кирпича

В настоящее время армирование кирпичной кладки не является обязательным, так как строительный материал производится по современным технологиям с использованием различных компонентов и добавок, улучшающих структуру кирпича, обеспечивающих надежное соединение между элементами.

Также повышается прочность бетона, что устраняет необходимость использования сетки для армирования рядов кирпичей. Но для обеспечения повышенной устойчивости для некоторых типов конструкций согласно СНиП рекомендуется применение армирующей сетки.

Особенности

Прежде чем определить, зачем вам нужна сетка, необходимо рассмотреть разные виды этого изделия, которые используются при строительстве зданий. Все они имеют свои достоинства и недостатки, а потому нужно знать, где лучше всего подойдет сетка.

Армирование проводится с целью повышения прочности всей конструкции. Также не дает растрескиваться стенам при усадке фундамента, которая происходит в течение первых трех-четырех месяцев после возведения строения. Использование армирующей сетки позволяет снять все нагрузки с кладки, но при этом необходимо использовать только металлические или базальтовые изделия.

Для усиления здания и устранения усадки можно выбрать различные варианты армирования, независимо от того, из какого материала они изготовлены. Арматурная сетка помогает строить стены более качественно, ее рекомендуется укладывать на расстоянии 5-6 рядов кирпичей.

Также светильники выполнены в полкирпича. Для этого нужно положить сетку через 3 ряда. В любом случае шаг ее установки определяется классом прочности конструкции, самой сетки и цоколя.

Чаще всего сетка БП-1 используется для армирования кирпичных стен. Также может применяться для других видов строительных работ и может укладываться на различные растворы, в том числе на клей для керамической плитки. Такая сетка имеет размер ячеек в пределах от 50 до 100 мм и толщину проволоки 4-5 мм. Ячейки могут быть квадратными или прямоугольными.

Изделие долговечно и устойчиво к агрессивным веществам и влаге. Обладает повышенной ударной вязкостью и может сохранять целостность в кладке даже при частичном повреждении основания, что позволяет быстро его восстановить. Сетка не способствует ухудшению утепления кладки и может прослужить до 100 лет. Его установка позволяет снизить уровень вибрации конструкции, он отлично сцепляется с бетоном. Продается рулонами, что обеспечивает удобство транспортировки.

Свойства сетки

В зависимости от используемого материала армирующая сетка бывает:

• базальтовая;
• металл;
• стекловолокно.

базальт металл стекловолокно

Материал изготовления выбирается исходя из конструктивных особенностей конструкции, где будет применяться армирование. Последняя сетка имеет наименьшую прочность, а недостаток первой и второй заключается в том, что они могут подвергаться коррозии в процессе эксплуатации. Для вертикального армирования часто используют металлическую сетку. Она довольно прочная, но может вызвать некоторые трудности при укладке в стену, а потому работать с таким материалом нужно очень осторожно.

Лучшим вариантом для армирования кирпича считается базальтовая сетка. , который отличается прочностью и по своим параметрам превосходит металлические изделия. Также в эту сетку при производстве добавляют полимерные компоненты, что предотвращает коррозию и повышает устойчивость к вредным факторам.

Достоинства и недостатки

Все сетки, которые сегодня продаются, производятся в соответствии с требованиями СНиП, а потому для обеспечения их долговечности необходимо соблюдать только нормы кладки кирпича и стен. Такая сетка выдерживает значительную разрывную нагрузку, что немаловажно для кирпичных стен. Он также легкий и может легко вписаться в стены.

Другие преимущества:

• хорошее растяжение;
• небольшой вес;
• низкая стоимость;
• удобство использования.

Минус только в том, что необходимо правильно укладывать сетки, определяя их расход в зависимости от типа стены и особенностей фундамента. Поэтому с такими материалами должны работать специалисты, чтобы обеспечить максимальный эффект от строительства. Если неграмотно и неправильно уложить армирующий материал, то это только увеличит стоимость работ, но не принесет ожидаемого результата и не повысит прочность стены.

Виды

Армирование может быть выполнено в следующих вариантах.

Поперечное

Этот тип армирования стен предполагает использование армирующих элементов на поверхности кирпича для увеличения его прочности на сжатие. Рекомендуется выбирать специальные виды проволочной сетки диаметром от 2 до 3 мм. Либо можно использовать обычную арматуру, нарезанную на стержни (6-8 мм). При необходимости используйте обычную стальную проволоку, если высота стены не очень большая.

Боковое армирование обычно выполняется при возведении колонн или перегородок, причем все элементы из армирующего материала устанавливаются на расстоянии в зависимости от типа конструкции. Укладывать их нужно через небольшое количество рядов кирпича и одновременно армировать сверху бетоном. Чтобы сталь не подвергалась коррозии в период использования, толщина раствора должна быть 1-1,5 см.

Стержень

Для данного вида армирования поверхности используется арматура, которую изготавливают из металлических стержней, нарезанных на длину 50-100 см. Такая арматура закладывается в стену в 3-5 рядов. Этот вариант используют только при обычной кладке кирпича и размещении стержней на расстоянии 60-120 мм друг от друга в вертикальном или горизонтальном положении.

При этом армирующий материал должен заходить в шов между кирпичами на глубину 20 мм. Диаметр стержней определяется исходя из толщины шва. Если необходимо усилить кладку, то можно кроме стержней дополнительно использовать стальные полосы.

Продольная

Данная арматура делится на внутреннюю и наружную, а элементы внутри кладки располагаются в зависимости от расположения армирующих частей. Часто для этого вида армирования также дополнительно используют стержни диаметром 2-3 мм; их устанавливают на расстоянии 25 см друг от друга. Также можно использовать обычный стальной уголок.

Для защиты таких элементов от воздействия негативных факторов рекомендуется покрывать их слоем раствора толщиной 10-12 мм. Монтаж армирующих элементов производится через каждые 5 рядов кирпича или по другой схеме в зависимости от особенностей кладки. Для предотвращения смещения и деформации стержней их необходимо дополнительно прикрепить к кирпичам. Если предполагается значительная механическая нагрузка на конструкцию в процессе ее эксплуатации, то можно устанавливать армирующие элементы через каждые 2-3 ряда.

Полезные советы

• Для фасадной кладки сегодня можно использовать разные виды сетки и при этом укладывать их в разных вариациях, что поможет при необходимости облицевать стены декоративными материалами. Для этого можно дополнительно оставить снаружи кладки небольшое количество сетки для монтажа теплоизоляции.
• Обязательна увязка отдельных элементов армирующей сетки между собой в кладке.
• Специалисты отмечают, что при армировании можно выбрать любую форму сетки с квадратными, прямоугольными или трапециевидными ячейками.
• Иногда сетку можно изготовить самостоятельно, изменив размер ячеек и сечение проволоки.

• При монтаже такого армирующего элемента необходимо очень хорошо погрузить его в раствор, чтобы он с обеих сторон был покрыт составом толщиной не менее 2 мм.
• Обычно армирующий элемент монтируется через 5 рядов кирпича, но если это нестандартная конструкция, армирование производится чаще, в зависимости от толщины стены.
• Все работы по армированию производятся вдвоем, а материал укладывается внахлест. После этого его закрепляют раствором и сверху кладут кирпичи. При работе необходимо следить, чтобы материал не смещался и не деформировался, так как прочность арматуры снизится.
• Все изделия для армирования изготавливаются по ГОСТ 23279-85. Он регламентирует не только качество этих изделий, но и их прочность и содержание полимерных волокон в составе.
• При необходимости армирование можно укладывать с использованием цементного состава, но это снижает теплопроводность самой конструкции и ее шумоизоляцию.
• При необходимости использования армирующей сетки при кладке декоративного кирпича рекомендуется использовать изделия небольшой толщины (до 1 см), которые можно утопить в небольшом слое раствора. Это обеспечит привлекательный вид стены и увеличит продолжительность эксплуатации всей конструкции, повысив ее устойчивость при минимальном слое раствора.

Как видите, несмотря на то, что процесс кладки достаточно сложен и требует участия специалистов, армирование стен можно выполнить самостоятельно, соблюдая при этом необходимые нормы и правила. следует помнить, что усиление конструкций при возведении сооружений относится и к строительным работам.

Армирование кирпичной кладки снип: Армирование кирпичной кладки: нормы СНиП и требования
