Как правильно сделать армирование ленточного фундамента: схема, СНиП, последовательность работ

Тяжесть любого здания передается на грунт через фундамент. Фундамент не позволяет строению деформироваться или смещаться под отрицательным воздействием почвы и климатических условий. Эта важная конструкция может быть линейной, столбчатой, плитной (плавающей), свайной. Первые три вида требуют использования бетонной смеси и ее армирования.

  • Для чего нужно армировать фундамент
  • Требования СНиП к монтажу арматуры
  • Как правильно армировать ленточный фундамент
  • Как армировать фундамент столбчатой конструкции
  • Армирование плитной конструкции фундамента

Для чего нужно армировать фундамент

Фундамент чаще всего деформируется из-за неравномерной нагрузки или пучения грунта под воздействием низких температур. Если конструкция состоит из бетона, то следует учитывать его характеристики: высокие показатели прочности на сжатие и низкую прочность на разрыв. Для компенсации последнего качества используется схема каркаса, которая монтируется из металлических прутьев для армирования. Сталь обладает более высокой устойчивостью к растяжению, что помогает фундаменту выдерживать повышенные нагрузки.

Верхняя часть конструкции фундамента под весом здания сжимается, нижняя растягивается при замерзании грунта, вследствие чего в области растяжения могут появиться трещины. Поэтому арматура укладывается в нижней и верхней части фундамента. В армированном бетоне цементный раствор сопротивляется сжатию, металл — процессу растяжения. Укладывать прутья посередине нет смысла, так как там повышенной нагрузки не наблюдается.

При возведении фундамента особое внимание необходимо уделить тем частям конструкции, которые выделяются на пристройки и эркеры. Для армирования бетона в этих областях используются согнутые под определенным углом прутья на примыкающие стены. Металл не должен выступать за опалубку или уходить в грунт, расстояние между прутьями не должно превышать 5 см. Для соединения можно использовать только проволоку (но не сварку). Форма каркаса из арматурных прутьев должна быть квадратной (прямоугольной).

Требования СНиП к монтажу арматуры

Общие схемы и требования к возведению конструкций с использованием бетона (железобетона) определены в СНиП 52−01−2003. Данный документ содержит правила расчета склонности железобетона к деформациям, его способности к образованию трещин, показателей прочности, требования к размерам и формам конструкции:

  • при возведении фундаментов можно использовать только арматуру, соответствующую
    стандартам
    , с сертификатом качества, определенную в проектной документации;
  • прутья сцепляются так, чтобы полностью исключить возможность их смещения во время заливки бетона;
  • если для армирования ленточного фундамента используются сварные каркасы или сетки, то при их изготовлении разрешается применять такой способ сварки, который не допускает деформирования;
  • радиус изгиба арматурных прутьев должен соответствовать затребованному в проекте;
  • механические стыки арматуры по прочности не должны уступать прочности основного материала;
  • расстояние между вертикальными стержнями зависит от их диаметра, вида заполнителя бетонной смеси, расположения в каркасе, метода заливки бетона, но не допускается шаг меньше, чем 25 см;
  • расстояние между продольными прутьями не должно превышать 40 см;
  • расстояние между прутьями, установленными поперечно, не должно превышать 30 см.

Для вертикального армирования используются прутья с диаметром 10−12 мм с ребристой поверхностью. Для продольного расположения диаметр арматуры не должен быть меньше, чем 10 мм и больше, чем 32 мм. Для поперечного размещения используется арматура с диаметром от 6 до 8 мм.

Как правильно армировать ленточный фундамент

Перед тем как заливать ленточный конструкцию, необходимо ее армировать при помощи металлической арматуры. Ленточный фундамент — полоса из железобетона по всему периметру дома, заложенная под наружными и внутренними стенами. Толщина конструкции зависит от материала стен и их толщины.

Мелкозаглубленные фундаменты (глубина от 50 до 70 см) возводятся на пучинистых почвах для строений из бревна или бруса, а также каменных домов с площадью не более чем 6×6 м. Заглубленные фундаменты возводятся при строительстве больших и тяжелых домов с цоколями, подвалами и гаражами. Глубина заглубленной конструкции — на 20−30 см ниже, чем уровень замерзания грунта.

Количество арматурных сеток зависит от вида фундамента. Для конструкции глубиной 50 см и шириной 40 см шаг между продольными прутьями может быть 10−15 см. Если высота конструкции около метра, то между горизонтальными прутьями с ребрами и диаметром 10−16 мм должно быть 30−40 см. Вертикальная арматура (гладкие прутья с диаметром 6−8 мм) устанавливается, если высота фундамента больше, чем 15 см. В любом случае арматура для ленточного фундамента должна иметь структуру жесткой рамы прямоугольного или квадратного сечения.

Особая разновидность ленточного фундамента — конструкция с пенополистирольной несъемной опалубкой в виде листов или пустотелых блоков, которые также подвергаются армированию. Подобная опалубка собирается просто, а после заливки бетонной смеси она не требует разборки.

Диаметр прутков должен быть примерно 0,1% от площади поперечного сечения основы будущего здания. Армирование в пенополистирольной опалубке производится горизонтально и вертикально. Шаг между горизонтальными элементами согласно СНиП — 50 см. Если монтируется этот вид ленточного фундамента, то специалисты советуют дополнить его гидроизоляцией. Недавно рынок стал предлагать пенополистирольную опалубку с арматурой, что позволяет избежать необходимости в ее вязке.

Как армировать фундамент столбчатой конструкции

Столбчатый фундамент — это вкопанные в грунт столбы различной формы, расположенные в местах, где пересекаются стены, а также в пролетах. Их нижнюю часть называют основанием, верхнюю — оголовком. Оголовок должен быть идеально ровным, располагаться от 40 до 50 см над грунтом (на него возводятся стены). Этот вид фундамента можно использовать практически в любом грунте (кроме пучинистого), он менее затратный, чем ленточный, легко монтируется собственными силами.

Столбы для фундамента можно брать круглые, квадратные или прямоугольные. Опалубка строится:

  • из досок толщиной не менее 4 см,
  • ДСП,
  • фанеры,
  • железа.

При круглом сечении вместо опалубки можно использовать трубы длиной 2−2,5 м, с диаметром 10−20 см. Скважины круглой формы высверливаются ручным буром. Для армирования достаточно двух вертикальных прутьев с ребрами, перевязанных в трех или четырех местах монтажной проволокой.

Столбы квадратной формы можно сделать не только с одинаковым, но и с различным сечением на концах (в виде ровного параллелепипеда или с расширенным основанием). Расширение увеличивает показатели несущей способности и сопротивляемости деформациям при промерзании грунта. Для установки столбов квадратной или прямоугольной формы роются ямы и монтируется опалубка, задающая форму столба. Перед заливкой бетонной смеси на дно устанавливается гидроизоляция и монтируется арматура из вертикальных прутьев, перевязанных проволокой.

Угол стыковки арматуры необязательно должен быть 90 градусов. Главное, чтобы не нарушалась общая картина армирования фундамента, схема, которая соответствует проекту. Армирование углов ленточного фундамента производится аналогично армированию основной конструкции.

Для заливки можно использовать стандартную бетонную смесь (марка В25) или добавить в нее бутовый камень или плитняк средних размеров. Смесь заливается постепенно, примерно по 20 см, чтобы предотвратить скопление воздуха. После затвердения бетона опалубка демонтируется, столбы засыпаются грунтом.

Армирование плитной конструкции фундамента

Плитная (плавающая) конструкция фундамента — это цельная плита из железобетона, толщина которой 10 см или более, уложенная на подушку из песка и гравия и расположенная по всей площади здания. Этот вид конструкции фундамента бывает двух видов:

  • мелкозаглубленный;
  • заглубленный.

Для мелкозаглубленной конструкции достаточно снять верхний слой грунта и заменить его подушкой из песка и гравия. При установке заглубленного фундамента требуется рытье достаточно глубокого котлована, поэтому подобные конструкции сооружаются при возведении домов с цоколями или подвалами.

На подушку из гравия и песка укладывается гидроизоляционный материал и монтируется опалубка. Потом создается арматурный короб, состоящий из нижней и верхней сетки, которые связаны между собой. Используются прутья с ребрами и диаметром от 12 до 16 мм, расположенные на расстоянии 20 см друг от друга. Арматурные прутья можно заменить вязаной сеткой или каркасом, соединенным резьбовыми соединениями. Сетки можно укладывать в двух, трех или четырех плоскостях. Независимо от вида арматуры, необходимо монтировать ее так, чтобы верхняя часть плиты после заливки бетона была гладкой.

Построить фундамент из бетона можно и своими руками, если все правильно рассчитать и выбрать соответствующую марку бетона и арматуру. Для ленточной, столбчатой и мелкозаглубленной плитной конструкции даже земельные работы можно выполнить вручную. Трудности могут возникнуть только с заглубленным плитным фундаментом, требующим рытья глубокого котлована и большого объема бетона.

Снип ленточный фундамент.

СНиП фундамент ленточный мелкозаглубленный

Содержание

  1. Снип ленточный фундамент. СНиП фундамент ленточный мелкозаглубленный
  2. Снип по заливке фундамента. Схема армирования и технология строительства основания
  3. Снип фундаменты. ОБЩИЕ ПОЛОЖЕНИЯ
  4. Армирование ленточного фундамента в сейсмических районах. Узлы армирования углов фундамента
  5. Видео КАК РАССЧИТАТЬ ГЛУБИНУ ЛЕНТОЧНОГО ФУНДАМЕНТА

Снип ленточный фундамент. СНиП фундамент ленточный мелкозаглубленный

Особенности установки ленточного фундамента урегулированы строительными нормами и правилами, применение которых является обязательным при проведение работ данного типа. Размеры траншей для монтажа фундамента зависит от типа грунта и конструктивных условии, однако, глубина не должна превышать 70 см, при этом в обязательном порядке под основание фундамента устанавливается подушка, выполненная из песка или гравия. Ширина траншеи определяется исходя из силы, но в обязательном порядке пазухи траншеи по окончанию работ засыпаются грунтом или песком. При подготовке траншеи необходимо проводит замеры допустимой нагрузки и если давление для сильновспученнистых грунтов превышает норму, глубину траншеи необходимо расширить или же увеличить основание мелкозаглубленного ленточного фундамента. Однако, при соблюдении пропорции ширины и глубины траншеи, ленточные фундаменты обеспечивают устойчивую и экономически более выгодную в 2-3 раза конструкцию, а потому даже при пучинистой почве их можно и нужно использовать для строительства малоэтажных домов. При армировании арматура должна выходить наружу на 6-10 см от верхнего края заливки бетона. Соединять арматурные пруты необходимо вязальной проволокой и сваривать только букву С арматуры. Кроме вышеперечисленного отдельные СниПы предъявляются требования к расстоянию между прутами арматуры и шагом поперечного армирования при изготовление монолитного ленточного фундамента. Смотрите так же:

Снип по заливке фундамента. Схема армирования и технология строительства основания

Армирование бетонной формы основания проводится в два яруса – верхним и нижним рядами арматуры с поперечным и продольным усилением дополнительными прутьями. Для формирования прочного, но гибкого армокаркаса применяют арматурные прутья категории А III – это стальной профиль круглого сечения Ø 10-16 мм, имеющий два продольных ребра жесткости и поперечные грани, отлитые по спирали.

При общей высоте основания ≥ 0,15 м в каркас необходимо встраивать вертикальные стержни арматуры, что делается методом связывания при помощи мягкой вязальной проволоки (СНиП 52-01-2003 и СП 52-101-2003). Для вертикального усиления каркаса применяют арматуру класса А I – это гладкая арматура Ø 6-8 мм. Чтобы компенсировать продольные нагрузки в теле бетонного ленточного фундамента, каркас усиливается поперечной арматурой, которая предотвращает образование микротрещин и скрепляет друг с другом продольные ярусы армирующего каркаса основания.

Онлайн калькулятор для расчета арматуры

Согласно указанным СНиП, вертикальная и поперечная арматура связывается в единую конструкцию стальными хомутами, расстояние между которыми соблюдается как 3/8 от высоты ленточного фундамента, и должно быть ≥ 0,25 м.

Также армирующий каркас в соответствии со снип фундаменты ленточные не должен собираться из поврежденных или ржавых стержней – арматура должна быть ровной и порезанной по расчетным размерам. Отдельные арматурные прутья также соединяются между собой при помощи мягкой или отожженной вязальной проволоки и вязального крючка. Применять сварочное оборудование разрешено только для соединения прутьев с мариковкой «С».

Армирование ленточных оснований

Правила связывания армирующего каркаса должны соблюдаться неукоснительно, иначе не получится добиться требуемой жесткости каркаса. Связывание углов и присоединений каркаса предотвращает разрушающее воздействие локальных нагрузок на фундамент. Для угловых примыканий используются арматурные прутья класса А III. Основные рекомендации при соединении углов армокаркаса:

  1. Прут необходимо согнуть в таким образом, чтобы один его конец входил в стену основания, второй конец входил в противоположную стену;
  2. Запускать стержень арматуры на противоположную стену следует на длину сорока диаметров прута;
  3. Не разрешается применять простое связывание пересечений арматуры без из усиления дополнительными вертикальными и поперечными отрезками арматуры;
  4. При длине прута, не позволяющей загнуть его на противоположную стену фундамента, арматура соединяется Г-образными металлическими профилями;
  5. Шаг между соединительными хомутами выбирается в два раза короче, чем в ленте.

Снип фундаменты. ОБЩИЕ ПОЛОЖЕНИЯ

1. ОБЩИЕ ПОЛОЖЕНИЯ

1.1. Основания сооружений должны проектироваться на основе:

а) результатов инженерно-геодезических, инженерно-геологических и инженерно-гидрометеорологических изысканий для строительства;

б) данных, характеризующих назначение, конструктивные и технологические особенности сооружения, нагрузки, действующие на фундаменты, и условия его эксплуатации;

в) технико-экономического сравнения возможных вариантов проектных решений (с оценкой по приведенным затратам) для принятия варианта, обеспечивающего наиболее полное использование прочностных и деформационных характеристик грунтов и физико-механических свойств материалов фундаментов или других подземных конструкций.
При проектировании оснований и фундаментов следует учитывать местные условия строительства, а также имеющийся опыт проектирования, строительства и эксплуатации сооружений в аналогичных инженерно-геологических и гидрогеологических условиях.

1.2. Инженерные изыскания для строительства должны проводиться в соответствии с требованиями СНиП, государственных стандартов и других нормативных документов по инженерным изысканиям и исследованиям грунтов для строительства.
В районах со сложными инженерно-геологическими условиями: при наличии грунтов с особыми свойствами (просадочные, набухающие и др.) или возможности развития опасных геологических процессов (карст, оползни и т.п.), а также на подрабатываемых территориях инженерные изыскания должны выполняться специализированными организациями.

1.3. Грунты оснований должны именоваться в описаниях результатов изысканий, проектах оснований, фундаментов и других подземных конструкций сооружений согласно ГОСТ 25100-82* .

1.4. Результаты инженерных изысканий должны содержать данные, необходимые для выбора типа оснований и фундаментов, определения глубины заложения и размеров фундаментов с учетом прогноза возможных изменений (в процессе строительства и эксплуатации) инженерно-геологических и гидрогеологических условий площадки строительства, а также вида и объема инженерных мероприятий по ее освоению.
Проектирование оснований без соответствующего инженерно-геологического обоснования или при его недостаточности не допускается.

1.5. Проектом оснований и фундаментов должна быть предусмотрена срезка плодородного слоя почвы для последующего использования в целях восстановления (рекультивации) нарушенных или малопродуктивных сельскохозяйственных земель, озеленения района застройки и т.п.

1.6. В проектах оснований и фундаментов ответственных сооружений, возводимых в сложных инженерно-геологических условиях, следует предусматривать проведение натурных измерений деформаций основания.
Натурные измерения деформаций основания должны также предусматриваться в случае применения новых или недостаточно изученных конструкций сооружений или их фундаментов, а также если в задании на проектирование имеются специальные требования по измерению деформаций основания.

Армирование ленточного фундамента в сейсмических районах. Узлы армирования углов фундамента

Теперь перейдем к конкретным узлам с разбором «полетов».

Вот неправильные варианты, которые очень любят халтурщики всех мастей и неграмотные строители:

Вот как раз справа на рисунке Б так называемая «сетка» халтурщика, а слева на рисунке А почти правильная схема малограмотного строителя.

Вот как правильное армирование согласно правилам СНиП превратилось в неправильное. В своей популярной книге В. Сажин «Не зарывайте фундамент вглубь» привел схему армирования, но сварными сетками с усилением арматурой стыка. А народу через череду трансформаций сначала убрал усиление, потом сетку и начал вязать обычную «сетку». Так и получились неправильные узлы в углах и в Т-образных пересечениях стен.

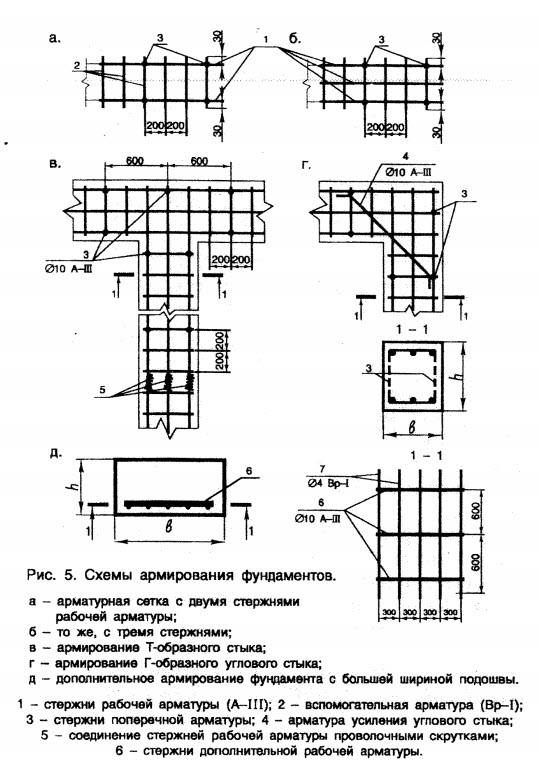

А вот правильная схема армирования угла ленточного фундамента с Г-образными элементами. Обратите внимание, что внутренний стержень заходит в глубь каркаса и привязывается с внутренней стороны наружного стержня. Так же обратите внимание на перехлест стержней в 50 диаметров. Вот как раз такая схема заставляет фундамент работать как единое целое, распределяя нагрузку вглубь бетона.

Я в серьезных чертежах встречал меньший нахлест, но там использовались такие вставки для сварки балок балкона. В принципе, можно использовать эту схему со сваркой, вот только будет очень тяжело подлезть к нижним стержням в неширокий армокаркас.

А вот еще одна неправильная схема армирования тупого угла. Ошибка та же самая, только изменился угол. Не смотрите, что это фундамент, когда будете лить монолитную лестницу, то там все абсолютно тоже! Именно так из плиты перекрытия выходят выпуска и заходят в лестничный марш.

Вот еще один вариант армирования с помощью дополнительных П-образных хомутов. Именно такое усиление используется в чертежах серьезных проектов многоэтажных домов.  Или небольшая модификация, принцип остается тот же. Именно так легче и технологичнее завязать пересечения стен. Если кому надо, пишите в комментариях и я вышлю реальные чертежи стен многоэтажных зданий, которые я построил или строю.

Вот еще один вариант, но тут без П-элементов, которые заменяются Г-образными элементами.

Видео КАК РАССЧИТАТЬ ГЛУБИНУ ЛЕНТОЧНОГО ФУНДАМЕНТА
