Байпас в системе отопления что это такое?

Байпас в системе отопления что это такое?

Байпас (от англ. bypass — обводный канал, обход) – элемент системы отопления, основным назначением которого является проведение ремонта или замены циркуляционного насоса/радиатора без прекращения циркуляции теплоносителя по отопительному контуру. Для проведения ремонта нет надобности останавливать работу систему.

Байпас для циркуляционного насоса

Байпасный узел представляет собой участок трубы, расположенный параллельно подающего или обратного трубопровода, на котором, находятся: 2 шаровых крана; сетчатый фильтр-грязеулоситель и циркуляционный насос. При этом основной трубопровод может оснащаться двумя разновидностями запорной арматурой:

• Шаровым краном, при перекрытии которого поток теплоносителя направляется по байпасу. Кран открывается, если необходимо провести ремонт/замену насоса или прочистку сетчатого фильтра без прекращения работы системы отопления;

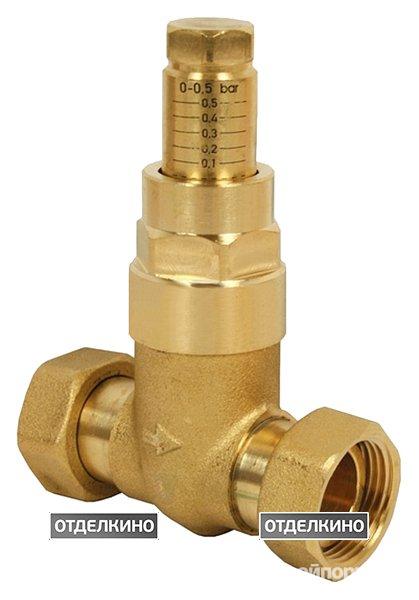

• Байпасным клапаном. При работающем циркуляционном насосе, клапан автоматически запирает «основной» трубопровод и движение теплоносителя осуществляется через байпас. В качестве запирающего элемента выступает резиновый шарик, который под давлением потока теплоносителя запирает канал трубопровода.

Байпас с циркуляционным насосом часто используется для улучшения систем отопления с естественной циркуляцией. Байпасный узел превращает естественную систему отопления в «естественно-принудительную». Объединение двух систем в одну делает ее энергонезависимой, т.к. в случае отключения электричества, теплоноситель будет двигаться самотечным путем (благодаря разной плотности теплоносителя на подаче и обратке, холодная, более плотная вода на обратке будет давить на менее плотную разогретую воду на подаче).

Байпас без запорной арматуры.

Существуют клапанные и инжекционные байпасы:

• Инжекционный байпас. Имеет компактные размеры, предназначен для монтажа в ограниченном пространстве.
• Клапанный байпас. Узел стандартных размеров, когда насос, краны и фильтр расположены в одну линию.

Важно! Не разрешается устанавливать байпас с насосом в отопительную систему, где теплогенератором является котел с уже встроенным циркуляционным насосом.

Байпас на радиаторе отопления

Назначением байпасной линии является ремонт/замена приборов отопления без прекращения циркуляции теплоносителя, а также регулирование температуры в помещении путем установки на радиатор терморегулирующей арматуры. При перекрытии запорной арматуры на входе и выходе отопительного прибора, теплоноситель будет продолжать движение через байпасную линию.

Байпасная линия что это такое?

Как правило, диаметр байпаса на размер меньше основного трубопровода. Это делается для того, чтобы большая часть теплоносителя проходила через радиатор, а не через байпас. В противном случае, если сделать байпас радиатора такого же размера, что и основной трубопровод, теплоноситель, двигаясь по пути наименьшего сопротивления будет проходить через байпас, оставляя радиатор недостаточно нагретым.

Помимо этого, байпасная линия не должна устанавливаться слишком далеко от радиатора, т.к. это может привести к тому, что основная часть теплоносителя будет проходить через байпас, практически не заходя в сам прибор отопления.

Байпас на радиаторе отопления устанавливается только в однотрубных системах отопления. В двухтрубных системах он просто не нужен, т.к. теплоноситель, проходя через каждый радиатор сразу поступает в обратную магистраль, а не в подающую, как в однотрубных системах.

Подключение радиаторов с байпасом в однотрубной системе отопления.

Существует несколько вариантов подключения радиатора с байпасом:

1. Диагональное подключение. Теплоноситель заходит через верхний вход, диагонально пересекает радиатор и выходит через нижний выход. При этом байпасная линия расположена снизу;
2. Боковое подключение. Байпасная труба находиться сбоку. Следует помнить, что если устанавливается многосекционный радиатор (более 7 секций), то при боковом подключении последние секции могут прогреваться слабо. Для решения этой проблемы необходимо использовать диагональное подключение, либо установить удлинитель потока;
3. Нижнее подключение. Байпасная труба также расположена снизу.

Важно! В многоквартирных домах запрещается устанавливать запорную арматуру на байпас радиатора, особенно, если на радиаторе установлен ручной регулирующий клапан, проходной канал которого сильно заужен. В этом случае, перекрытие шарового крана на байпасной линии приведет к снижению теплоотдачи расположенных ниже по стояку радиаторов, т.к. теплоносителю потребуется пройти через клапан, сечение которого рассчитано только на один радиатор.

Однако, даже если на радиаторе стоят шаровые краны с широким сечением проходного канала, все равно не разрешается установка запорной арматуры на байпас, т. к. существует вероятность случайного перекрытия циркуляции теплоносителя по стояку. К примеру может произойти следующая ситуация: в комнате прохладно, мы перекрываем кран на байпасе, в результате чего весь теплоноситель проходит по радиатору; далее в комнате становится слишком жарко, мы перекрывает кран на радиаторе, забыв при этом открыть кран на байпасе, в следствии чего, циркуляция теплоносителя в доме полностью прекращается.

В случае, если есть основания полагать, что система отопления многоквартирного дома работает не идеально, то рекомендуется поменять радиаторы на более мощные, с большим количеством секций. Помимо этого, вместо ручного регулирующего клапана, проходной канал которого заужен, рекомендуется установить на радиатор шаровые краны, которые пропускает гораздо больше теплоносителя, в результате радиатор будет лучше прогреваться.

Видео



функции байпаса в отопительной системе, типы насосов и байпасы, установка байпаса

Байпас представляет собой обводную линию, по которой может проходить вода.

В нашей статье рассмотрим, для чего применяют байпас, а также функции и правила установки устройства.

Содержание:

1. Функции байпаса в отопительной системе
2. Типы насосов и байпасы
3. Установка байпаса
4. Байпас в котельной
5. Особенности байпасов

Функции байпаса в отопительной системе

Байпас представляет собой трубопровод, который используется для протока воды в обход какого-либо участка магистрали.

В отопительной системе его устанавливают в следующих местах:

1. В водяных теплых полах его устанавливают на распределительном коллекторе.
2. В однотрубной системе отопления устанавливают байпас на радиатор в качестве перемычки.

Независимо от того горизонтальная или вертикальная схема отопления у вас устроена отдача тепла от одной батареи влияет на следующую и т.д. Если байпас отсутствует в системе, то максимальное количество тепла будет в первом радиаторе, а в последующие будет подаваться все меньшее количество.

Для того чтобы избежать такой ситуации необходимо возле каждой батарей подающую и обратную трубу соединить перемычкой. А она в свою очередь направляет определенное количество носителя тепла в обход батареи.

При помощи байпаса одинаковое количество тепла будет распределяться по всем радиаторам отопления.

Еще байпас необходим для обслуживания и проведения ремонта системы. В том случае если необходимо отсоединить и снять прибор отопления, то можно перекрыть два крана, которые установлены на входе и выходе носителя тепла. В таком случае вода пойдет в обход через перемычку.

В системе водяного теплого пола функции байпаса отличаются. Обводная линия является частью узла трехходового клапана. Функцией узла является нагрев носителя тепла до требуемой температуры. А он попадает в греющие контуры теплого пола.

В контурах температура не может быть больше 45°. А в подающей магистрали она может достигать 80°.

При обычной работе горячая вода из системы поступает к полу в небольшом количестве. А остальная часть носителя тепла проходит через байпас и смешивается с холодной водой из коллектора. А затем возвращается к котлу. Так как в коллекторе и магистрали большая разница температур, то байпасная линия работает постоянно. Поэтому без байпаса невозможно нормальная работа системы водяного теплого пола.

Типы насосов и байпасы

При устройстве данного прибора нужно обратить внимание на тип насоса, который используется в системе отопления. Устанавливается узел на главную магистраль.

Насосы выделяют двух видов:

1. «Мокрый». В таком типе роторная крыльчатка устроена в воде. Насос мокрого типа можно устанавливать на обратной и подающей трубе.
2. «Сухой». Ротор в таком насосе не контактирует с теплоносителем. Недостатком насоса сухого типа является шум при работе. Поэтому использовать его желательно в котельной с хорошей звукоизоляцией. Устанавливать узел можно на обратном трубопроводе.

Установка байпасов

Устанавливать перемычку в однотрубной системе можно в процессе устройства отопительной системы для ее качественной работы. Устройство байпаса несложный процесс. Установить байпасную линию с циркуляционным насосом самостоятельно можно после изучения схемы, а также необходимо приобрести самый простой комплект инструментов. А также для простоты монтажа рекомендуется приобретать готовый узел в сборе. Тогда не придется собирать каждую деталь отдельно.

Байпасы устанавливают также на полотенцесушителях. Процесс монтажа не составит труда. Для установки потребуется купить отводы, краны, тройники, а также для соединения можно использовать металлопластиковые трубы.

Байпас в котельной

Для обвязки отопительных котлов иногда необходима обводная линия. Рассмотрим случаи, когда необходима ее установка:

• В твердотопливных котлах для организации малого контура циркуляции.
• Для насоса как байпас.

На обходной трубе часто устанавливают насос. И причем не всегда это необходимо. Однотрубная и двухтрубная отопительная система с принудительной циркуляцией не сможет работать без насоса. Поэтому для того чтобы вода протекала по прямой линии необходим байпас.

А в системе с естественной циркуляцией повышается эффективность работы. Для этого устанавливают байпас с обратным клапаном на прямой. При непредвиденном отключении электричества произойдет автоматическое переключение на естественное движение воды.

Байпас часто устанавливают в твердотопливном котле. Он позволяет теплогенератору нагреться до 50оС для того чтобы избежать коррозии на стальных стенах топки.

До тех пор пока теплоноситель не нагреется до нужной температуры, клапан не будет пускать холодную воду из системы в котел. Затем клапан открывается и пропускает холодную воду и происходит ее смешивание с горячей. В таком случае на стенках топки не будет образовываться конденсат, а, следовательно, не будет образовываться коррозия.

А также байпас необходим в водоснабжение. Если необходимо провести ремонт или замену полотенцесушителя в ванной комнате. Без байпаса это сделать будет проблематично. В многоэтажном доме вы создадите множество неудобств. Поэтому рекомендуется заранее установить перемычку при устройстве нагревателя.

Особенности байпасов

У байпасов можно выделить некоторые особенности:

• При монтаже байпаса необходимо обратить внимание на диаметр узла. Он должен быть меньше, чем диаметр подводящего трубопровода;
• Для устройства байпаса лучше всего использовать гайки-американки. Они позволяют быстро разбирать вентили и насос в случае проведения какого-либо ремонта;
• Для того чтобы избежать завоздушивания в системе узел можно устанавливать только по горизонтали;
• Необходимо установить заглушки в верхней и нижней части трубы;
• Узел можно изготовить своими руками. Для этого необходимо приобрести тройник, кусок трубы и сварочный аппарат. Но также можно купить готовые элементы и при помощи резьбовых контактов их собрать;
• Необходимо установить терморегулятор или регулировочный кран между отверстиями байпаса и входа батареи;
• Устанавливать байпас нужно рядом с радиатором, но подальше от стояка. Самое подходящее место будет там, где температура не очень большая. А также срок службы байпаса уменьшится, если его установить рядом с отопительным котлом;
• Особую муфту необходимо устроить на обходную трубу. Это необходимо для ее легкого снятия по резьбе во время ремонта.

Если самостоятельно установить байпас вы не можете, то можно пригласить специалиста. При правильной установке байпаса вы заметите существенную выгоду.

Читайте также:

Схема байпас (Bypass) – «обход»

Байпас. Bypass. Обход.

Bypass (By-pass) – англ.



Байпас – это режим питания нагрузки сетевым напряжением в обход основной схемы системы бесперебойного питания (СБП). Например, в обход ИБП, стабилизатора или дизель-генератора. Часто байпасом называют саму обходную защитную линию (цепь) и её сопутствующие коммутационные устройства.

Переход устройства в режим байпас может выполняться автоматически или вручную. ИБП со схемой On-Line автоматически переходят в режим байпас при перегрузке выходных цепей или при возникновении внутренних неисправностей. Таким образом, нагрузка защищается не только от сбоев в питающей электросети, но и от неполадок в самом ИБП. Возможность ручного перевода устройства в режим байпас предусмотрена на случай проведения его технического обслуживания без отключения нагрузки.

ИБП в нормальном режиме работы



Байпасы можно разделить на внутренние (технологически встроенные в оборудование) и внешние. Основные типы встроенных байпасов: статический (симисторный, симисторно-релейный), релейный и ручной (рубильник, автомат).

В системах на базе дизель-генераторных установок (ДГУ) с автоматическими панелями переключения нагрузки (АППН) обычно используются внешние схемы байпас.

Такие устройства, как стабилизаторы напряжения большой мощности также могут иметь встроенные обходные цепи, но чаще всего их байпас выполнен в виде отдельного кабинета, то есть внешнего блока.

В источниках бесперебойного питания (ИБП) используются как внутренние (встроенные) так и внешние схемы байпас. Из встроенных наилучшими характеристиками обладает так называемый статический байпас. У него нулевое время переключения инвертор – байпас и обратно. Статическим байпасом оснащены все ИБП средней мощности (симисорная или симисторно-релейная схема байпас) и большой мощности (симисторная схема байпас). В ИБП малой мощности чаще всего используют релейный байпас. Помимо статического байпас все мощные ИБП и большинство ИБП средней мощности имеют ручной байпас.



По способам исполнения внешние схемы байпас можно разделить на следующие типы:

• Фирменные заводские шкафы байпас, выпускаемые заводами-изготовителями ИБП, стабилизаторов и др. СБП и поставляемые опционально за дополнительную плату. Такой фирменный шкаф байпас также является неотъемлемой частью параллельной системы ИБП.
• Стандартные автоматы ввода резерва (АВР) на контакторах или полупроводниках (статические переключатели, статические АВР), а также байпасные шкафы сторонних производителей.
• Самостоятельно собранные схемы байпас при строгом соблюдении требований завода-изготовителя оборудования.

При этом могут использоваться любые виды коммутационных устройств: рубильники, автоматы, статические переключатели и др.



По скорости переключения схемы байпас можно классифицировать на два основные типа:

• С нулевым временем переключения.
• С ненулевым времененм переключения.



По степени защиты от обратного напряжения схемы байпас бывают следующих видов:

• «Безопасный» байпас – для включения которого и перехода обратно состояние (режим работы) основного оборудования СБП не имеет значения.
• «Опасный» байпас – для включения которого и возврата обратно необходим строгий контроль режима работы основного оборудования СБП. В этом случае существует опасность выхода оборудования из строя при неквалифицированных действиях персонала (пониженная «дуракоустойчивость»). Такой байпас характерен для промышленных систем с нулевым временем переключения.



По наличию гальванической развязки вход/выход схемы Bypass можно существуют следующие типы:

• Байпас с гальванической изоляцией между входом и выходом.
• Байпас без гальванической изоляции.



По фазности (по количеству полюсов)

• 1п (однополюсный) – 1-фазный
• 2п (двухполюсный) – 1-фаза + нейтраль
• 3п (трехполюсный) – 3-фазный
• 4п (четырехполюсный) – 3-фазы + нейтраль

См. также раздел «ИБП трехфазный».



Внимание!

Во избежании аварии, установка, сборка, эксплуатация систем Bypass должна производиться авторизованным персоналом при строгом соблюдении требований завода-производителя основного оборудования СБП (ИБП, ДГУ, стабилизатор напряжения и др. ) с учетом специфики их работы. Необходимо также соблюдать нормативы местных требований (ПУЭ).



Дополнительные материалы для специалистов: статья «Схемы байпас: основные типы и сферы их применения»

основные типы и сферы их применения

Байпас – это режим питания нагрузки сетевым напряжением в обход основной схемы системы бесперебойного питания (СБП). Например, в обход ИБП, стабилизатора или дизель-генератора. Этот режим реализуется построением схемы байпас, поэтому саму эту обходную защитную линию (цепь) и её сопутствующие коммутационные устройства часто и называют байпас.

Схема байпас строго рекомендуется к применению для повышения защищенности оборудования и безопасности его эксплуатации.



Схемы байпас по способу коммутации

Механический способ
Коммутация цепей байпас осуществляется с помощью разъёмов, переключателей, рубильников, контакторов и др. устройств. Напряжение подается со входа на выход непосредственно по электрическому проводнику. Одинаково распространены как внутренние, так и внешние цепи байпас. Чаще под механическим способом подразумевают ручной метод переключения.

Электронный способ
Коммутация цепей производится посредством электронных ключей (транзисторных, тиристорных и др.), контролируемых как оператором, так и автоматически с помощью управляющих устройств. Напряжение подается со входа на выход через ключевой полупроводниковый элемент. Данные электронные схемы байпас могут быть реализованы на стандартных блоках: статических электронных АВР (STS – Static Transfer Switch). Данное оборудование может выть выполнено в виде отдельных блоков, так и быть составной часть других устройств (например, ИБП). Приведенные ниже примеры некоторых схем также могут быть реализованы с помощью электронных коммутирующих устройств.

Автоматический
Автоматической называется схема, которая осуществляет переход в режим байпас без присутствия человека, например, при перегрузке или аварии основного оборудования СБП. Такие схемы могут быть реализованы на стандартных блоках: контакторных АВР, статических электронных АВР (STS – Static Transfer Switch). Данное оборудование может быть выполнено как в виде отдельных блоков, так и быть составной часть других устройств (например, большинство ИБП имеют встроенный байпас который автоматически активируется при аварии или перегрузке). Приведенные ниже примеры некоторых схем могут быть реализованы как автоматические байпасы с помощью электромеханических (контакторных) и электронных (тиристоры, семисторы) коммутирующих устройств.

Ручной способ
Под ручным байпасом обычно имеется в виду механический рубильник или реверсивный переключатель (или несколько рубильников / переключателей), который осуществляет ручной перевод системы в байпас. Электронный байпас также может быть ручным, например, управляемый вручную кнопочным переключателем. Наиболее часто под ручным способом подразумевается механический коммутатор.



Далее представлены примеры некоторых схемы механических внешних байпасов. Главной задачей цепей байпас является полное выведение системы бесперебойного питания (СБП), источника бесперебойного питания (ИБП), дизель-генераторной установки (ДГУ) или стабилизатора напряжения из основной силовой линии для последующего ремонта, профилактического обслуживания или замены. При этом полезная нагрузка питается от сети.



Примеры наиболее часто используемых схем байпас

Тип 1. Самый распространенный вариант, применяемый в промышленных системах.

• Нулевое время переключения на байпас и обратно.
• Требует соблюдения правил переключения байпас-СБП (в момент перехода, ИБП должен находиться в электронном байпасе и др.).
• Подключение дополнительных сигнальных линий (СБП-устр. коммутации) обеспечивает безопасность.
• Используется в параллельных системах ИБП с децентрализованными внутренними электронными байпасами.



Тип 2. Вариант широко используемый в маломощных системах.

• Ненулевое время переключения.
• Безопасность.



Тип 3,4,6. Наиболее распространенные варианты байпасных схем для систем малой мощности. Самым оптимальным из них является тип 6.

• Ненулевое время переключения.
• Безопасность



Тип 5. Пример ошибочного байпаса. Ошибка – те же элементы что в безопасном типе 6 но байпас является опасным (одновременное замыкание байпасной линии и вых. автомата ведёт к подаче сетевого напряжение на выход СБП и к повреждению ИБП или стабилизатора).



Замечания по фазности байпасных схем

Замечание 1. Все приведённые выше схемы байпасов могут быть как однофазными (все коммутационные устройства 1-фазные / 1-полюсные) или трёхфазными (все коммутационные устройства 3-фазные / 3-полюсные). Фазность выбирается соответственно фазности защищаемого оборудования. В обоих случаях нейтраль проходит без разрыва в системе, земля проходит без разрыва в системе.

Замечание 2. В специальных случаях допускаются байпасы с разрывом нейтрали то есть используются коммутационные устройства разрывающие нейтраль (2-полюсные для 1-фазного байпаса и 4-хполюсные для 3-хфазного байпаса). Без необходимости этого делать не рекомендуется. Земля проходит без разрыва в системе.



Система Байпас является очень важной, ответственной, повышающей надёжность и безопасность систем энергоснабжения и поэтому применяется в широком диапазоне мощностей и типов систем. Ниже показан спектр применения Байпасов — от Байпаса одиночного ИБП до Байпаса высоковольтной подстанции HVDC.



Рубильник Bypass одиночного ИБП

Байпас высоковольтной подстанции HVDC



5 байпасы

Замечание 1: Все приведённые выше схемы байпасов могут быть как однофазными (все коммутационные устройства 1фазные(1полюсные)) или трёхфазными (все коммутационные устройства 3фазные(3полюсные)). Фазность выбирается соответственно фазности защищаемого оборудования. В обоих случаях Нейтраль проходит без разрыва в системе, Земля проходит без разрыва в системе.

Замечание 2: В специальных случаях допускаются Байпасы с разрывом нейтрали тоесть используются коммутационные устройства разрывающие нейтраль (2полюсные для 1фазного Байпаса и 4хполюсные для 3хфазного Байпаса). Без необходимости этого делать не рекомендуется. Земля проходит без разрыва в системе.

Критерии проектирования и подбора оборудования для байпасных схем электроснабжения

Технологическое оборудование на промышленных предприятиях нуждается в проведении регулярных регламентных работ. Частота проведения работ складывается из условий эксплуатации, опыта эксплуатирующей организации и рекомендации производителя оборудования. Например, предупредительный ремонт частотных приводов, нашедших широкое применение в наши дни, должен осуществляться не реже 1 раза в год — для чистки устройств, проверки контактных соединений, устранения поломок и т. п.

Чтобы не останавливать производственный процесс ради работ на одной из технологических линий, используются так называемые байпасные (или обходные) схемы. Байпас позволяет не только провести регламентные работы на определённом участке цепи, но и оценить работу системы без него. То есть проверить воздействие отключённого оборудования на параметры линии.

Переход на обходную цепь должен производиться оперативно и с высокой точностью. Для решения данной задачи чаще всего используются выключатели нагрузки. Конечно, их выбор зависит от особенностей предприятия и применяемого на нём технологического оборудования. Однако опыт эксплуатации байпасных схем позволяет сформулировать некоторые общие рекомендации по поиску подходящего решения.

Критерий 1. Технические характеристики и их соответствие заявленным значениям

Выключатели нагрузки, как элементы байпасной схемы, могут поставляться в виде готового решения или собираться из нескольких компонентов (три рубильника соединённые байпасной сблокировкой). В зависимости от поставленной задачи предпочтительным может оказаться как первый, так и второй вариант. Но и в одном, и в другом вариантe важно качество реализации проекта, которое, достигается за счёт использования надёжного оборудования и проведения работ квалифицированным персоналом. Байпас, как правило, нужен в сервисных и аварийных режимах, которые могут подразумевать под собой различные переходные процессы и сверхтоки. Выдержит ли такие условия эксплуатации «кустарная» схема – неизвестно.

Типичные ошибки при сборке байпаса

1. Использование реверсивных рубильников
Никита Нецкин, инженер по группе изделий компании АББ, лидера в производстве силового оборудования и технологий для электроэнергетики и автоматизации:

— Реверсивные рубильники обеспечивают фактически два разрыва, позволяя переключать нагрузку с одного источника на другой. И когда приходит время обслуживать систему, выясняется, что оборудование нельзя вывести из эксплуатации без отключения питания всей цепи. Теряется весь смысл байпаса, где необходимо не просто прекратить подачу питания на одно устройство, но и обеспечить его «отсоединение» от нагрузки, включённой последовательно. Например, в ситуации, когда требуется обслуживание одного частотного привода из нескольких, обесточиваться должен только нужный двигатель.

Рис. 1. Разница между работой байпасного выключателя нагрузки и реверсивного рубильника.

2. Применение трёхполюсных выключателей нагрузки
Роман Шумейко, ведущий инженер отдела пресейлинга инженерных систем компании «Техносерв»:

— При больших мощностях и отсутствии баланса нагрузок в трёхфазной цепи, а также при нелинейном потреблении, по нулевому проводнику течёт значительный ток. Если используются трёхполюсные выключатели нагрузки (при отсутствии коммутируемого нулевого проводника), всё указанное вызывает искрение при переходе на байпас. Необходимо дополнительное переключение нейтрали, следовательно, аппарат должен быть четырёхполюсным.

Критерий 2. Надёжность решения

Приобретение специальных аппаратов, ориентированных на использование в байпасных схемах, не даёт гарантию того, что система будет функционировать длительное время. «Своеобразной группой риска является так называемое «китайское» оборудование, а именно – компоненты неизвестных поставщиков. Пока что такие производители не смогли предоставить достойных защитных и коммутационных аппаратов даже для массового рынка. А ведь требования к надёжности и безопасности решений в промышленном строительстве всё-таки выше, чем в гражданском», — утверждает Роман Шумейко («Техносерв»).

К выключателям нагрузки для обходных схем предъявляется стандартный (с точки зрения других коммутационных аппаратов) набор требований. В первую очередь — это надёжные контакты и зажимы, способные поддерживать соединение даже в условиях повышенной вибрации (что типично для предприятий). Кроме того, как было отмечено выше, коммутационный аппарат должен выдерживать большие нагрузки и сверхтоки. Всё это означает, что для изготовления байпасных выключателей нагрузки необходимы качественные материалы и тестирование партии на соответствие заявленным характеристикам.

«Для своей продукции — байпасных выключателей нагрузки серии ОТ — мы подтвердили соответствие ГОСТ Р 50030.6.1-2010, — рассказывает Никита Нецкин (АББ). — Данный нормативный документ регламентирует степень защиты, электроизоляционные свойства, а также долговечность устройства. Все показатели оцениваются в рамках общепринятой в странах Европы методики испытаний».

Критерий 3. Безопасность персонала

Поскольку речь идёт о выполнении ремонтных или регламентных работ при отключённом питании, в первую очередь выключатели нагрузки, используемые в байпасной схеме, должны соответствовать требованиям по изоляции. Они регламентируются ГОСТ Р 50030.3-99.

Так как малейшая ошибка может стоить человеческой жизни, компании-производители стремятся сделать своё оборудование по максимуму безопасным в эксплуатации. Так, например, выключатели нагрузки серии ОТ позволяют оценить состояние контактов — каждый полюс аппарата снабжён окошком, при помощи которого можно визуально определить наличие разрыва в основной цепи. Кроме того, в данных выключателях обозначение положения силовых контактов всегда правдиво и однозначно, что исключает неверное трактование состояния аппарата. А за счёт скрытой кнопки подавления блокировки двери, доступ к оборудованию под напряжением может получить только квалифицированный персонал.

Пример типового применения байпасного выключателя нагрузки Одним из применений байпасного выключателя нагрузки является подключение частотных приводов (VFD). Ниже приведены три возможные стабильные состояния аппарата:
положение II — две группы контактов замкнуты; положение 0 — все группы контактов замкнуты; положение I — только третья группа контактов замкнута.
Рис. 2. Отключение частотного привода при помощи байпасного выключателя нагрузки

Критерий 4. Удобство монтажа

Проблемы ограниченного пространства электрощитовых актуальны, пожалуй, для большинства промышленных предприятий. В ходе расширения производственных мощностей и внедрения нового технологического оборудования требуется монтаж дополнительных электрических аппаратов. Хорошо, когда их можно установить в уже существующие распределительные шкафы. А если нет — приходится изыскивать возможность для монтажа нового бокса. В итоге нередко щиты оказываются на территории цеха, что небезопасно для персонала, неудобно с точки зрения обслуживания, чревато дополнительными затратами на подведение кабелей.

В современных условиях актуально применение электрических аппаратов, габариты которых минимальны. «Специально для того, чтобы обеспечить экономию пространства при монтаже, байпасные выключатели нагрузки серии ОТ на токи от 160 до 800А выполнены в виде единых компактных устройств. Конструктивно они представляют собой три коммутационных аппарата на одном валу. Соответственно, и управление элементами осуществляется при помощи единого механизма, — рассказывает Никита Нецкин (АББ). — Описанный аппарат по своей ширине не отличается от обычных выключателей нагрузки,что позволяет устанавливать байпасные устройства в меньший по габаритам шкаф».

Рис. 3. Байпасные переключатели серии ОТ

Помимо экономии места при монтаже, значительную роль играет скорость и удобство установки компонент байпаса. Поскольку обычно речь идёт о монтаже не одной обходной цепи, ускорение сборки может дать значительный выигрыш во времени. В этом случае лучше всего использовать специализированные компоненты (байпасные выключатели нагрузки), поскольку в них в одном корпусе смонтированы все необходимые элементы.

Байпасная схема позволяет значительно повысить гибкость в регламентном обслуживании оборудования. Но только квалифицированный подход к выбору специализированных коммутационных аппаратов обеспечит корректное решение поставленных на предприятии задач. От соответствия байпасных выключателей нагрузки всем вышеобозначенным критериям напрямую зависит надёжность и безопасность всего производства в целом.

перевод, произношение, транскрипция, примеры использования

обход, шунт, обводный канал, обходить, объезжать, пренебрегать

существительное

- объезд
- обводный канал
- байпас, перепуск
- эл. шунт
- дор. обход; обходный, обходной путь, разминовка
- горн. параллельная выработка
- обход, обвод
- шунт (в системе кровообращения)

глагол

- обходить, идти обходным путём
- идти обходными путями (для достижения своей цели)
- вилять, хитрить
- обращаться к вышестоящему начальству (в обход непосредственного)

Словосочетания

Примеры

You cannot bypass these rules! 

Ты не можешь игнорировать эти правила! 

It’s no good trying to by-pass the law. 

Нет ничего хорошего в том, чтобы пытаться обойти закон.  

To bypass the city, take the highway that circles it. 

Чтобы объехать город, поезжайте по шоссе, которое его огибает. 

It was recommended that the proposal to make a bypass road be rejected. 

Им посоветовали отклонить предложение о строительстве обходной дороги. 

Interstate 8 bypasses the town to the north. 

Восьмая федеральная автострада обходит город с севера. 

Car thieves know how to bypass the ignition interlock. 

Автоугонщики умеют обходить блокировку зажигания /алкозамок/. 

He bypassed the manager and talked directly to the owner. 

Он не стал обращаться к директору, и поговорил непосредственно с владельцем (предприятия). 

It is unorthodox to bypass the channels of command in the army. 

В армии не положено обращаться к вышестоящему начальству в обход непосредственного. 

Francis bypassed his manager and wrote straight to the director. 

Фрэнсис прыгнул через голову своего начальника и написал прямо директору.  

Примеры, ожидающие перевода

She managed to bypass the usual paperwork.  

Is there a way to bypass the bridge construction?  

The bridge is being rebuilt so we’ll have to take the bypass.  

Для того чтобы добавить вариант перевода, кликните по иконке ☰, напротив примера.

Формы слова

noun
ед. ч.(singular): bypass
мн. ч.(plural): bypasses

Отвязанный пароль обхода, отключенное iDevice исправить Sim Call, SMS, Cellular

Я показываю метод обхода пароля, отключение iDevice, исправление Sim-вызова, SMS, отвязанной сотовой связи

Помните, что этот инструмент предназначен только для устройств, заблокированных с помощью PIN-кода или отключенных, которые показывают сигнал и имя оператора вверху, если вы вставляете SIM-карту.

Все отвязано.

«ПРИВЕТ» УСТРОЙСТВА ИЛИ БАЙПАД НЕ РАБОТАЮТ

* Взломайте заблокированное устройство.

• используйте checkra1n 0. 9.2 — 0.10.2 (попробуйте их все, пока один не сработает)

Совместимость с устройством:

• iPhone iPhone 5s, iPhone 6, 6 plus, iPhone SE, 6S, iPhone 6S + iPhone SE, iPhone 7, iPhone 7+, iPhone 8 / iPhone 8+, iPhone X.
• iPad Mini 2, iPad Mini 3, iPad Mini 4, iPad Air, iPad Pro (12,9 дюйма), iPad Pro (9,7 дюйма), iPad Pro (10,5 дюйма), iPad 6G, iPad 7G

Шаг за шагом, удачи !!

СКАЧАТЬ

ПРИМЕЧАНИЕ: НОВЫЙ МЕТОД ВЫКЛЮЧЕНИЯ FMI ПРОВЕРЬТЕ ЗДЕСЬ: https: // frpfile.com / Turn-off-fmi /

1. iFrpfile All In One Инструмент iCloud
2. .NET Framework 4.7.2 требуется

Как исправить ссылку Google Driver limited

БАЙПАС ВИДЕО:

Для окон:

ПРИМЕЧАНИЕ. Мы не рекомендуем вам делать этот обход icloud. Если вы нашли устройство Apple, купили его с блокировкой icloud или забыли свой идентификатор icloud, вам следует обратиться за помощью к владельцу или в службу поддержки Apple.

ПОДРОБНЕЕ:

Подписаться Мой канал, чтобы следить за новым полезным видео. БЛАГОДАРЯ !!!

►Подарите мне чашку кофе: https://www.paypal.me/nguyendangh3o
►Paypal id: [email protected]
►Skrill id: [email protected]
►Facebook: https: //fb.com/frpfile
► Мой блог: https://frpfile.com/

OTP Bypass | 100% метод работы

Если вы, ребята, ищете лучший способ обхода OTP, поздравляем! Вы попали на правильную страницу.В этой статье вы узнаете, как обойти проверку OTP на любом веб-сайте или в приложении, не раскрывая свой фактический номер телефона. Мы также предоставили список бесплатных рабочих одноразовых номеров, предоставляющих сайты. Если вам нужен одноразовый номер Индии, США или Эгланда, вы можете получить все это на этих веб-сайтах. Поэтому внимательно прочтите статью, чтобы узнать больше об обходе OTP и Как обойти проверку OTP с временными или одноразовыми номерами.

OTP Bypass | Лучший метод

Что такое обход OTP

OTP — Большинство приложений или веб-сайтов отправляют одноразовый пароль для проверки номера телефона, который называется OTP.В настоящее время вы, возможно, уже много раз видели, как приложение или веб-сайт запрашивают подтверждение вашего номера телефона, прежде чем вы воспользуетесь их услугами. Они отправляют OTP на ваш номер телефона, и вы должны ввести этот OTP (одноразовый пароль) для этого приложения или веб-сайта.

OTP Bypass — Многие спрашивают, как обойти OTP-верификацию бесплатно? Но перед этим вы должны знать, что на самом деле представляет собой обход OTP. Каждый раз, когда вы пытаетесь воспользоваться услугами веб-сайта или приложения, он отправляет вам одноразовый пароль для подтверждения вашего номера телефона. И OTP Bypass обходит этот процесс проверки и получает доступ к этому веб-сайту или приложению.

Однако не существует прямого метода, с помощью которого вы могли бы получить прямой доступ к веб-сайту или приложению без OTP. Но есть метод, с помощью которого вы можете получить доступ к своему любимому веб-сайту или приложению, даже не указывая свой фактический номер. Это означает, что вам не нужно раскрывать свой реальный номер телефона и настоящую личность. Итак, вот способ обойти проверку OTP без предоставления вашего фактического номера телефона.

Как обойти проверку OTP

1. Прежде всего, посетите любой веб-сайт с одноразовым номером. ( Вы можете проверить Список бесплатных одноразовых номеров, предоставляющих веб-сайты ).
2. После этого вы увидите там много одноразовых номеров из разных стран.
3. Вы можете выбрать любой номер в зависимости от вашей страны.
4. А затем вставьте этот номер телефона в приложение или веб-сайт, запрашивающее подтверждение.
5. После этого перейдите по этому номеру с веб-сайта, который вы использовали для получения поддельного номера мобильного телефона.
6. Теперь вы получите SMS с OTP для проверки.
7. Вы можете скопировать OTP и вставить его в приложение или на веб-сайт.
8. И с этим все готово. Вы успешно прошли проверку OTP, не раскрывая свой фактический номер телефона.

Сайты бесплатного обхода OTP

Есть несколько веб-сайтов, которые утверждают, что предоставляют поддельные или одноразовые номера телефонов. Но не все из них работают должным образом. Поэтому мы перечислили лучшие и бесплатные одноразовые номера, предоставляющие веб-сайты, которые вы можете использовать для получения одноразового или временного номера телефона.Проверьте список временных телефонных номеров, предоставляющих веб-сайты для обхода OTP. В свободное время загляните на официальный сайт Minecraft pe.

Сайты с бесплатными одноразовыми номерами для обхода OTP

Индийский номер OTP Bypass

Очень сложно найти одноразовые индийские номера для обхода OTP. Многие веб-сайты утверждают, что предоставляют, но большинство из них являются поддельными. Если вам нужен поддельный или временный индийский номер для обхода OTP, мы здесь, чтобы помочь вам. Есть только несколько веб-сайтов, которые предоставляют одноразовый индийский номер для обхода проверки OTP.Вы можете проверить лучший метод обхода OTP для индийского номера , чтобы обойти проверку OTP с помощью индийских номеров. Вы также можете получить список бесплатных индийских номеров для обхода OTP.

FAQ

Как обойти OTP при онлайн-оплате?

Вы можете оплачивать покупки на международных интернет-сайтах без OTP. Они не требуют OTP для платежей. Но для индийских торговых сайтов вам потребуется OTP для успешной оплаты. В Интернете не существует проверенного метода обхода OTP при онлайн-платежах.Поэтому рекомендуется сделать ваши онлайн-платежи безопасными и чистыми. И не пытайтесь использовать какие-либо незаконные методы, а также избегайте мошенничества.

Как обойти банковскую OTP-верификацию?

Не существует рабочего метода для обхода проверки OTP банка. Вы можете обойти проверку OTP из ненадежных приложений или веб-сайтов, используя временные или одноразовые номера. Но вы не можете обойти банковскую OTP-верификацию.

Какой генератор фальшивых одноразовых паролей самый лучший?

Если вы ищете лучшее приложение для создания поддельных OTP, то DroidOTP — одно из лучших приложений для создания поддельных OTP.Вы можете использовать это приложение для создания поддельного OTP. Это бесплатная реализация OTP-клиента.

Какой лучший OTP Bypass Apk?

Номера телефонов для приема СМС — лучший Apk обхода OTP, который вы можете легко установить из PlayStore. Он предоставляет вам одноразовые или временные номера телефонов разных стран, чтобы обойти проверку OTP. Вы можете использовать его бесплатно.

Как получить одноразовый пароль без номера телефона?

Невозможно получить OTP без номера телефона. Выполнив описанные выше действия, вы можете проверить некоторые веб-сайты, которые бесплатно предоставляют виртуальные телефонные номера. Таким образом, вы можете использовать эти веб-сайты, чтобы получить виртуальный номер телефона для обхода OTP.

Окончательный приговор

Итак, вот как можно обойти проверку OTP с одноразовыми или временными номерами. Выше был описан лучший метод, который может помочь вам в обходе OTP. Поэтому внимательно следите за ним, и вы также найдете список сайтов, предоставляющих бесплатные одноразовые номера. Вы можете выбрать любой из них, чтобы получить временный номер для обхода проверки OTP.

Надеюсь, эта статья поможет вам с обходом OTP для номеров Индии и других стран. Если у вас есть какие-либо вопросы, связанные с этой статьей, вы можете задать их нам в разделе комментариев. И не забудьте поделиться своими ценными отзывами по поводу этой информации. Наконец, спасибо за посещение. Продолжайте посещать.

AdsBypasser

Этот пользовательский сценарий поможет вам:

• пропустить рекламу обратного отсчета или продолжить страницы.
• запретить всплывающие окна с рекламой.

Это НЕ МОЖЕТ помочь вам решить reCAPTCHA.

Если вам не нужна поддержка сайта, на котором размещены изображения, см. Версию Lite.

Любой запрос функции или отчет об ошибке приветствуются. (на английском, 中文 или 日本語) Вы можете использовать GitHub, чтобы сообщать о проблемах или отправлять запросы на вытягивание.

Вы можете настроить некоторые функции на этой странице, пожалуйста, посмотрите здесь, если вы нужно больше информации.

Пожалуйста, проверьте эту страницу, чтобы убедиться, что ваш браузер / менеджер скриптов поддерживается.

v5.73.0

• исправлено
  • techfunda.нетто
  • imgseed.com
  • imagecrest.com
  • imagetwist.com
  • shink.in
• добавлено
  • topload.pro
  • jzrputtbut.net
  • telondasmu.com
  • acidimg.cc

подробнее . ..

• adf.ly
• линкбакс
• Mihalism Multi Host
• реклама
• imageporter
• Хост изображения CF
• picfox
• имгчили
• imgdino
• ханимес
• скачать
• г. до н.э.vc
• coinurl
• lnxlu
• lnkco
• urlcash
• изображений змея
• Imagetwist
• b4he
• пустой пиксель
• Фото
• freakimage
• imagevenue
• imgfantasy
• imgbabes
• imageheli.com
• Cashfly
• 2i.cz
• pic2profit.com
• depic.me
• pic4you.ru
• buzurl.com
• easyurl.net
• ш.ул
• seomafia.net
• imagescream.com
• upan.so
• imgpaying.com
• imgsure.com
• firedrive.com
• mantap.in
• moe.god.jp
• ethi.in
• shorturl.tk
• qrrro. com
• sylnk.net
• gca.sh (ручная капча)
• segmentnext.com
• gallerynova.se
• dailyss.net
• adb.ug
• link4ad.com
• Cog.in
• imgnova.xyz
• ouo.io
• shink.in
• adlink.guru
• linkdrop.net
• gsurl.me
• 10co.biz
• openload.co
• al.ly
• allkeyshop.com

подробнее … (847 сайтов)

разветвлен от RedirectionHelper, написанный SuYS, и вот наши замечательные участники. (сортировать по аккаунту GitHub)

[2021] Метод обхода DNS iCloud для заблокированного iPhone или iPad

Фэй Дж.Мелтон Последнее обновление: суббота, 2 января 2021 г., 16:35:50 Разблокировать iPhone

Если вы приобрели подержанный iPhone и на нем включена блокировка активации iCloud, вы не сможете получить доступ к определенным функциям устройства. В таком случае вам понадобится инструмент, который поможет вам обойти блокировку активации iCloud на iPhone, и один из бесплатных способов сделать это — использовать iCloud DNS Bypass. Это решение действительно полезно для разблокировки и доступа к заблокированному при активации iPhone или iPad.

В этой статье мы рассмотрим метод обхода DNS iCloud, включая его преимущества и ограничения, а также правильные шаги по его использованию. Кроме того, мы собираемся предоставить вам альтернативное решение для разблокировки и как разблокировать iPhone без iCloud Bypass DNS Server.

Часть 1. Что такое обход DNS в iCloud?

При настройке нового iPhone или его повторной настройке после восстановления заводских настроек с устройства на сервер Apple Server будет отправлен запрос на активацию. Apple обработает запрос на активацию и проверит статус iPhone.Если на устройстве включена функция «Найти iPhone», появится экран блокировки активации iCloud. Затем вам нужно будет предоставить данные для входа в свою учетную запись iCloud (имя пользователя / адрес электронной почты и пароль).

Если вы забыли свой Apple ID / пароль или купили подержанный iPhone, заблокированный iCloud, вы можете использовать iCloud DNS Bypass, чтобы пропустить этот шаг, изменив путь активации с сервера Apple на другой DNS-сервер для аутентификации. Следовательно, вы можете пользоваться некоторыми функциями устройства, не входя в iCloud.

1.1 Преимущества обхода DNS iCloud

Обход DNS iCloud не так сложно, как кажется, и ниже приведены некоторые из преимуществ обхода DNS iCloud:

• Это можно легко сделать в Wi-Fi устройства iOS Настройки, установка программного обеспечения не требуется.

• После активации DNS на устройстве вы можете получить к нему доступ, а затем использовать некоторые приложения, например использовать камеру, просматривать веб-страницы, играть в игры и т. Д.

• Активация DNS Bypass iCloud полностью бесплатна , вам не нужно тратить деньги на эту услугу.

1.2 Ограничение обхода DNS iCloud

Метод обхода DNS-сервера iCloud прост и эффективен, но все же имеет несколько ограничений, например:

• Обход DNS iCloud — это только частичный взлом устройства iOS , а не постоянный анлок.

• Нет гарантии, что этот метод будет работать для разблокировки всех заблокированных iCloud устройств iOS.

• Этот метод не позволит вам получить доступ ко всем функциям вашего iPhone.Вы по-прежнему сможете получить доступ только к ограниченным функциям.

• Это не работает для всех устройств iOS и полезно только для устройств под управлением iOS 8 до iOS 10.

Часть 2. Как разблокировать iPhone с помощью iCloud Обход DNS-сервера

2.1 Шаги для обхода iCloud Блокировка активации через DNS

DNS-сервер iCloud может помочь вам обойти блокировку активации на вашем iPhone. Этот процесс очень прост и не требует специальных знаний. Однако вам необходимо вставить SIM-карту в iPhone, чтобы завершить процесс разблокировки.

Шаг 1 : Пройдите процесс настройки и выберите страну и язык.

Шаг 2 : На экране настроек Wi-Fi подключитесь к сети Wi-Fi, и вы увидите символ «i» рядом с сетью Wi-Fi. Если нет, нажмите кнопку «Домой» и выберите «Дополнительные настройки Wi-Fi».

Шаг 3 : Теперь перейдите в настройки подключения Wi-Fi и выберите «Забыть эту сеть». Щелкните значок «i», вы найдете возможность ввести DNS-сервер.Из списка ниже выберите IP-адрес в соответствии с вашим местоположением и добавьте его:

• Америка: 104.154.51.7

• Южная Америка: 35.199.88.219

• Азия: 104.155.220.58

• Европа : 104.155.28.90

• Австралия и Океания: 35.189.47.23

• Другие континенты: 78.100.17.60

Шаг 4 : После этого нажмите кнопку Назад в левом верхнем углу, затем выберите свой Сеть Wi-Fi из доступного списка и введите пароль.Нажмите «Назад» вместо «Далее», вы попадете на экран обхода iCloud.

Шаг 5 : После обхода блокировки активации iCloud вы сможете получить доступ к iPhone и пользоваться некоторыми функциями устройства, такими как использование камеры, игры и т. Д.

2.2 Как использовать обход DNS iCloud “ Сбой »

Как упоминалось выше, метод обхода DNS имеет множество ограничений. Если DNS активирован, вы не можете получить полный доступ и использовать свое устройство. Большинство функций все еще заблокировано, и вы можете использовать только несколько приложений на своем iPhone или iPad.Чтобы использовать ваше устройство в обычном режиме, вы можете использовать метод обхода сбоя iCloud DNS. Вот как это сделать:

Шаг 1 : После выполнения шагов, описанных в 2.1, нажмите «Меню» и выберите «Приложение».

Шаг 2 : В разделе «Приложение» выберите «Сбой», и ваш iPhone автоматически перезагрузится.

Шаг 3 : После перезагрузки устройства выберите язык и страну. Затем выберите сеть Wi-Fi и щелкните символ «i».Если вы не можете найти символ «i», нажмите кнопку «Домой» и выберите «Дополнительные настройки Wi-Fi».

Шаг 4 : Теперь перейдите в «Меню> HTTP-прокси», очистите адрес HTTP и перечислите 30 различных значков эмодзи в зоне «Сервер». Затем введите «888» в зоне «Порт».

Шаг 5 : Нажмите «Назад> Далее», вы будете перенаправлены на экран разблокировки. Просто нажмите на кнопку «Домой», чтобы разблокировать устройство, и нажимайте раздел «Язык», пока не увидите главный экран.

Примечание

Обратите внимание, что аварийная разблокировка также является временным методом, и ваш iPhone или iPad будет снова заблокирован после перезагрузки.Поэтому не перезагружайте устройство, если в этом нет крайней необходимости.

Часть 3. Обход DNS в iCloud не работает? Попробуйте FoneGeek iPhone Passcode Unlcoker

3.1 Обзор FoneGeek iPhone Passcode Unlocker

Если метод обхода DNS iCloud не работает для вас, или вы хотите полностью разблокировать iPhone и получить доступ ко всем функциям на устройстве, вы можете попробовать FoneGeek iPhone Passcode Unlocker. Эта программа разработана, чтобы помочь вам снять блокировку iCloud с iPhone или iPad, независимо от того, включен ли Find My iPhone.Тогда вы сможете получить полный контроль над своим устройством iOS и пользоваться всеми его функциями Apple ID и службами iCloud.

Ключевые особенности FoneGeek iPhone Passcode Unlocker :

• Быстрый обход блокировки активации iCloud и удаление Apple ID с iPhone / iPad без пароля.

• Обход всех видов блокировок экрана, включая 4-значный / 6-значный код доступа, Touch ID, Face ID и т. Д.

• Очень прост в использовании, позволяя разблокировать iPhone или iPad несколькими простыми щелчками мыши.

• Поддерживает все версии iOS и модели iPhone, включая iOS 14/13 и iPhone 12/11/11 Pro.

3.2 Как разблокировать iPhone без обхода DNS в iCloud Derver

Загрузите FoneGeek iPhone Passcode Unlocker и установите его на свой компьютер. Запустите программу и выполните следующие действия, чтобы разблокировать iPhone без использования сервера обхода DNS iCloud:

Шаг 1 : В главном интерфейсе установите часы на «Разблокировать Apple ID», затем подключите заблокированный iCloud iPhone к компьютеру.
