Балка это в строительстве: применение, виды, маркировка и монтаж

Содержание

применение, виды, маркировка и монтаж

Любые стены нуждаются в опоре, иначе со временем они станут проседать в землю. В роли таких опор могут выступать железобетонные фундаментные балки, способные выдерживать большие нагрузки. Кроме выполнения опорной функции, конструкция из балок придаст необходимую жесткость фундаменту.

Применение

Из фундаментных балок создаются конструкции, на которые возводятся несущие стены здания. Такие конструкции облегчают начальный этап строительства, сокращая время и затраты на возведение каркаса. Как правило, их используют для постройки крупных сооружений: сельскохозяйственных, промышленных и коммерческих комплексов. В постройке небольших частных домов они встречаются реже.
Фундаментная балка (рандбалка) представляет собой профиль, выполненный из железобетонного материала. Бетон в сочетании с железной арматурой обладает высокими прочностными свойствами при механических нагрузках; стойкостью к агрессивным химическим реакциям внешней среды и воздействию влаги. Благодаря таким качествам их конструкции могут применяться в строительстве зданий:

  • на рыхлых почвах;
  • при эксплуатации зданий в низких температурных условиях;
  • с повышенной кислотностью почвы, а также с высоким содержанием грунтовых вод;
  • с высокими рисками сейсмической опасности.

Сечение и форма балок различная. Она будет зависеть от назначения конструкции фундамента и требований, предъявляемых к нагрузкам балок. По этим признакам их подразделяют на виды.

Виды

Конструкция каркаса зданий не обходится без фундаментных балок, которые, в свою очередь, подразделяются на виды:

  • Связные. Связными балками соединяют опорные столбы фундамента между собой для обеспечения жесткости каркаса.
  • Пристенные. Их монтаж производят по периметру фундамента, обеспечивая надежные опоры для наружных стен сооружений.
  • Рядовые. Ими обеспечивают дополнительную прочность всего каркаса, монтируя между связными и пристенными балками.
  • Ребристые. Этот вид балок обычно имеет широкую форму и используется для проведения технических и санитарных коммуникаций.

В нормах ГОСТ 28737–90 можно найти полную информацию по техническим характеристикам, методам хранения и их транспортировки.

Следует отметить, что балки в некоторых конструкциях фундамента могут стоять на столбах, опираясь только двумя концами. Поэтому центральная их часть будет иметь существенные ограничения по весу.

Градостроительными нормами предусмотрено возведение облегченных высоких стен на такие опоры. В качестве материала для них могут выступать панельные плиты, заполненные керамзитом или пенополистиролом. Законом не запрещается использовать и другие, более тяжелые материалы для стен в таких конструкциях. Однако, высота их будет существенно ниже. К примеру, стена из кирпича шириной в 25 см, не должна будет превышать высоту 15 метров.

Чтобы здание после окончания строительных работ отвечало всем требованиям прочности и износостойкости, важно правильно выбрать тип и размер фундаментных балок. По типам их классифицируют на тавровые и трапециевидные. Их высота по ГОСТ 28737–90 варьируется от 30 до 60 см, а длина от 145 до 1950 см. При этом балки длиною свыше 6 метров обязательно укрепляются арматурой, а те, что меньше — могут обойтись без неё. Выбор фундаментных балок будет зависеть от масштабов строительства и грунтовых условий.

Выбор размера и маркировка

Длина фундаментных балок должна подбираться в зависимости от расстояния между опорами фундамента. При расчетах необходимо учитывать запас на площадь поверхности ступени опорного столба. Площадь сечения и его тип следует выбирать от величины нагрузки на балку. При использовании типовых серийных изделий, можно использовать расчетную таблицу ГОСТа 28737–90, в которой приведены максимальные значения нагрузок для тех или иных фундаментных балок. Если же вы хотите использовать балки определенной длины, встанет необходимость выполнить расчет, или же, запросить его у завода изготовителя.

Чтобы правильно сделать заказ нужной балки знаний о размере и типе ее сечения будет недостаточным. Существуют специальные обозначения для фундаментных балок, которые во многом могут упростить процесс проведения переговоров.

Маркировка выглядит следующим образом:
«xБФхx», где «х» — это номера, а БФ — аббревиатура — балки фундаментные. Впереди стоящая цифра (от 1 до 6) означает тип и площадь сечения, а две последние — ее длину в дециметрах. Кроме этих обозначений, может указываться вид арматуры и марка ее стали, а также свойства бетона: устойчивость к агрессивным средам и влагостойкость.

Монтаж

Монтаж фундаментных балок не обойдется без участия специальной техники — подъемного крана. Для зацепления лебедкой, грандбалка должна быть оснащена специальными петлями или строповочными отверстиями, которые изготавливаются в процессе ее производства. Установку можно начинать только по окончании подготовительных работ, а именно:

  • Проведение геологических исследований почвы на состав грунта.
  • Расчет общей нагрузки здания
  • Окончание работ по возведению монолитного фундамента. Сплошной фундамент образуется в процессе утрамбовки почвы и засыпания ее песком или другим тяжелым грунтом.
  • Организация завоза и складирования. В процессе этой работы необходимо проверять каждое изделие на целостность и отсутствие повреждений.
  • Проведение контроля качества всех материалов.
  • Очищение строительной площадки от грязи, снега и мусора.
  • Осуществление разметки будущей конструкции. Разметку выполняют с помощью колышков, между которыми натягивается нить.

Главное — правильно установить первую балку, ведь от нее будет зависеть дальнейшее расположение всей конструкции.

Поэтому необходимо использовать в работе строительный уровень. При выполнении монтажных работ важно не спешить. Малейшие ошибки могут дорого обойтись. Нередки случаи, когда монтажные петли балок обрываются из-за ошибок в работе. После такого обрыва, если фундаментная балка окажется на земле, поднять ее будет практически невозможно.  Кроме того, из-за поспешных действий крановщика балка может треснуть, если ее задеть или уронить. А в некоторых случаях и вовсе переломиться, если она не армирована.

Фундаментная балка при монтаже должна опираться на ступенчатую конструкцию опорных столбов. Ступени могут быть выполнены из кирпича или отлиты из бетона при помощи опалубок. Площадь соприкосновения не должна быть меньше 200–300 мм. В противном случае будет трудно осуществить закрепление балки, что приведет к риску ее смещения. Заключительным этапом возведения фундаментальных балок станет обработка их поверхности. В этой работе необходимо использовать гидроизоляционные материалы, например, рубероид или гидроизол для обеспечения безопасности стен.

Подкрановые балки - их назначение и разновидности

Внутреннее оборудование промышленных зданий по своей сложности и многофункциональности не уступает конструктивным решениям любой промышленной площадки под открытым небом. Особенности механизмов внутри зданий заключаются в стесненных условиях и специфических задачах.

Что такое подкрановые балки

Подкрановыми балками называют подъемно-транспортные системы, которые предназначены для перемещения крупных грузов внутри помещения называют мостовыми кранами.

Этот простой механизм состоит из:

  • Несущего моста (основная работающая часть)
  • Механизм, приводящие систему в движение и обеспечивающие ее мощность
  • Тележки, которая движется вдоль моста и переносит грузы.

Подкрановые балки служат основой для передвижения мостового крана. В общем виде эти элементы включают в себя консоли и движущиеся элементы.

Подкрановые балки могут быть стальные и железобетонные, а также различаются диапазоном грузоподъемности.

Стандартный вид подкрановой балки

Стальные подкрановые балки

Стальные подкрановые балки как частная и наиболее распространенная вариация конструкции обладают достаточно высокой грузоподъемностью и отличаются длительным и надежным периодом эксплуатации. Они монтируются в нижней части ферм (край или центральная часть), размер определяется пролетом помещения.

При наличии стальных колонн подкрановые балки применяются для любой грузоподъемности, а при колоннах из железобетона допускается их установка при шаге колон более 12 метров.

Стальные подкрановые балки могут иметь сплошную структуру или решетчатую. Последние имеют некоторое техническое и экономическое преимущество.

При разном шаге колонн и функциональных особенностях помещений рекомендуется применять разные виды балок. При разном шаге колонн также можно применять разные виды креплений для верхнего пояса.

Подкрановые балки в промышленных зданиях

Подкрановые балки — это практически обязательный элемент внутреннего обустройства промышленных помещений. Они могут отличаться по высоте, определяться формой ферм и зависеть от ряда других показателей, но свои функции они выполняют одинаково.

По своей сути, подкрановые балки определяют путь следования мостового крана по мере выполнения поставленной задачи внутри помещения. Мостовые краны и механизмы должны иметь опору, по которой они могут передвигаться. В зависимости от индивидуальных характеристик конструкций могут различаться отдельные параметры системы.

Подкрановые балки крепят к консолям с помощью анкерных болтов. Крепежные элементы пропускают через лист, приваренный к закладному элементу. Консоли располагаются вдоль определенного участка цеха, ширина определяется пролетом, а вариант крепления зависит от проектной мощности.

Что такое подкрановые балки в промышленном здании вы можете рассмотреть на этом видео:

Здесь показаны подкрановые балки 6 и 2 метров длиной.

Балки подкрановые, их назначения, типы

Подкрановые балки бывают нескольких типов, каждый из которых имеет свои особенности:

  • Рядовые (С). Они устанавливаются на пролетах среднего размера.
  • Торцевые (К). Монтируются на крайних пролетах.
  • Балки типа «Т», которые используют при оборудовании рядом с температурными швами.

Эта классификация создана в зависимости от места размещения балок в помещении.

Также балки могут иметь или не иметь закладные элементы, которые служат основой конструкции и предназначены для закрепления конструкции в рабочее положение.

Стальные и железобетонные несущие конструкции способны выдержать интенсивную эксплуатацию и серьезные единоразовые нагрузки. При правильном монтаже и точном расчете способностей подкрановых балок этот элемент обеспечивает высокую производительность.

Что такое металлическая балка в строительстве простыми словами

Как изготавливается металлическая балка

Любая балка состоит из стенок и полок, которые соединяются специальными стыковыми швами. В зависимости от разновидности их конструкция может отличаться. Стыковые швы выполняются при помощи сварки. Производством занимаются на оборудованных предприятиях, где имеются все необходимые станки и приспособления. Процесс изготовления выполняется в несколько технологических этапов согласно ГОСТу.

Для каждого вида имеется свой ГОСТ, которые регламентирует все основные показатели и характеристики. Есть ряд определенных параметров, которые строго контролируются и проверяются у готовой продукции:

  • Вес готового изделия;
  • Площадь специального поперечного сечения;
  • Конкретная высота и ширина готовой продукции;
  • Радиус закруглений после сварки, которые располагаются внутри;
  • Угол наклона граней, которые располагаются на внутренней поверхности.

В зависимости от основной площади поперечного сечения стальная балка имеет несколько групп. Группы маркируются цифрами от 10 до 60. Для каждого типа металлопроката будут свои показатели и характеристики, которые необходимо строго соблюдать. Если какой-то из этих параметров будет выше или ниже даже на минимальное значение, то готовая стальная балка потеряет свою первоначальную прочность. Использование такого металлопроката может привести к плачевным последствиям. Поэтому данные показатели строго проверяются на заводе изготовителе.


Например, максимальная площадь сечения двутавра составляет 138 квадратных сантиметров. В этом случае его высота будет достигать 600 миллиметров, а вес порядка 108 килограмм на каждый погонный метр.  Продукция выпускается строго определенной длинны (от 4 до 12 метров). Длина изделия напрямую зависит от площади поперечного сечения. С увеличением показателя площади будет увеличиваться и длина.


В соответствии с ГОСТ 8239-89 можно изготавливать металлические балки любого другого размера, которые не прописан в самом ГОСТе. Для этого необходимо выполнить дополнительные расчеты, чтобы получить точные характеристики основных параметров под индивидуальные размеры. Этим занимаются профессиональные инженеры на предприятии. При расчетах учитывается множество других параметров. Например, показатель допустимой погрешности, момент сопротивления и момент инерции. На основании полученных параметров делаются подробные чертежи, по которым в дальнейшем и изготавливается металлоконструкция нужного размера.

21 Тип балок в строительстве [PDF]

При строительстве зданий и сооружений используются разные типы балок. Это горизонтальные элементы конструкции, выдерживающие вертикальные нагрузки, поперечные силы и изгибающие моменты. Балки передают нагрузки, возникающие по их длине, на их конечные точки, такие как стены, колонны, фундаменты и т. Д.

В этой статье будут обсуждаться различные типы балок, используемых в строительстве, в зависимости от их способа опоры, формы поперечного сечения (профиля), длины и материала.

Типы балок в сооружениях

Существуют различные типы балок, которые классифицируются на основе следующих условий

  1. На основе условий поддержки
  2. На основе строительных материалов
  3. На основе форм поперечного сечения
  4. На основе геометрии
  5. На основе условия равновесия
  6. На основе метода строительства
  7. Прочие

На основе условий поддержки

1. Просто поддерживаемый луч

Это один из простейших конструктивных элементов, оба конца которого опираются на опоры, но могут свободно вращаться. Он содержит опору с штифтами на одном конце и роликовую опору на другом конце. В зависимости от заданной нагрузки он выдерживает сдвиг и изгиб.

Рис.1: Балка с простой опорой

2. Фиксированная балка

Он поддерживается с обоих концов и фиксируется для предотвращения вращения. Ее еще называют встроенной балкой. Неподвижные концы создают моменты, отличные от реакций.

Рис.2: Неподвижная балка

3. Консольная балка

Если балка закреплена на одном конце и свободна на другом конце, она называется консольной балкой. Балка распределяет нагрузку обратно на опору, где она действует против момента и напряжения сдвига. Консольные балки позволяют создавать эркеры, балконы и некоторые мосты.

Рис.3: Консольная балка

4. Сплошная балка

Сплошная балка имеет более двух опор, распределенных по всей ее длине.

Рис.4: Сплошная балка

На основе строительных материалов

5. Балки железобетонные

Он построен из бетона и арматуры, как показано на рис. 5. Иногда железобетонная балка скрыта в железобетонных плитах, и ее называют скрытой балкой или скрытой балкой.

Рис.5: Железобетонная балка

6. Стальные балки

Он изготовлен из стали и используется в нескольких областях.

Рис.6: Стальная балка

7. Балки деревянные

Деревянная балка изготовлена ​​из дерева и использовалась в прошлом. Однако применение такой балки в строительной отрасли сейчас значительно сокращается.

Рис.7: Деревянная балка

8. Композитные балки

Композитные балки изготавливаются из двух или более различных материалов, таких как сталь и бетон. На рис. 8 показаны различные допустимые поперечные сечения составной балки.

Рис. 8: Составная балка

На основе форм поперечного сечения

Имеются балки нескольких форм поперечного сечения, которые используются в различных частях конструкций. Эти балки могут быть изготовлены из железобетона, стали или композитных материалов:

Формы поперечного сечения железобетона включают:

9. Балка прямоугольная

Балка этого типа широко применяется при строительстве железобетонных зданий и других сооружений.

Рис.9: Прямоугольная железобетонная балка

10. Балка тавровая

Балка этого типа в основном монолитная с железобетонной плитой. Иногда для увеличения прочности бетона на сжатие строят изолированную тавровую балку.

Кроме того, перевернутая тавровая балка также может быть сконструирована в соответствии с требованиями нагрузки.

Рис.10: Тавровая балка Рис.11: Перевернутая тавровая балка

11. Балка Г-образного профиля

Балка этого типа строится монолитно с железобетонной плитой по периметру конструкции, как показано на рис.10.

Формы поперечного сечения стали включают:

Существуют различные формы поперечного сечения стальных балок. Каждая форма поперечного сечения дает превосходные преимущества в данных условиях по сравнению с другими формами.

Квадратные, прямоугольные, круглые, двутавровые, Т-образные, Н-образные, С-образные и трубчатые являются примерами профилей поперечного сечения балок, изготовленных из стали.

Рис.12: Формы поперечного сечения стальной балки

Рис. 8 показывает различных типов балок на основе форм поперечного сечения, построенных из композитных материалов .

На основе геометрии

12. Балка прямая

Балка с прямым профилем, большинство балок в конструкциях - это прямые балки.

Рис.13: прямая балка

13. Балка гнутая

Балка с криволинейным профилем, например, в зданиях круглой формы.

Рис.14: Изогнутая балка

14. Балка коническая

Балка с коническим поперечным сечением.

Инжир.15: Коническая балка

5. На основании условия равновесия

15. Статически определяемая балка

Для статически детерминированной балки для решения реакций могут использоваться только условия равновесия. Количество неизвестных реакций равно количеству уравнений.

Рис.16: Статически определенная балка

16. Статически неопределимая балка

Для статически неопределимой балки условий равновесия недостаточно для решения реакций.Таким образом, анализ балок этого типа более сложен, чем анализ статически определенных балок.

Рис.17: статически неопределимая балка

По методике построения

17. Балка из монолитного бетона

Балка этого типа строится на строительной площадке. Итак, сначала фиксируются формы, затем заливается свежий бетон и дается затвердеть. Тогда будут наложены нагрузки.

Что такое конструкция перекрытий, балок, колонн и опор?

Имя пользователя *

Эл. адрес*

Пароль*

Подтвердите Пароль*

Имя*

Фамилия*

Страна Выберите страну ... Аландские острова IslandsAfghanistanAlbaniaAlgeriaAndorraAngolaAnguillaAntarcticaAntigua и BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelauBelgiumBelizeBeninBermudaBhutanBoliviaBonaire, Санкт-Эстатиус и SabaBosnia и HerzegovinaBotswanaBouvet IslandBrazilBritish Индийского океана TerritoryBritish Virgin IslandsBruneiBulgariaBurkina FasoBurundiCambodiaCameroonCanadaCape VerdeCayman IslandsCentral африканского RepublicChadChileChinaChristmas IslandCocos (Килинг) IslandsColombiaComorosCongo (Браззавиль) Конго (Киншаса) Кук IslandsCosta RicaCroatiaCubaCuraÇaoCyprusCzech RepublicDenmarkDjiboutiDominicaDominican RepublicEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaFalkland IslandsFaroe IslandsFijiFinlandFranceFrench GuianaFrench PolynesiaFrench Южный ТерриторииГабонГамбияГрузияГерманияГанаГибралтарГрецияГренландияГренадаГваделупаГватемалаГернсиГвинеяГвинея-БисауГайанаГайтиОстров Херд и острова МакдональдГондурасХо нг КонгВенгрияИсландияИндияИндонезияИранИракОстров МэнИзраильИталия Кот-д'ИвуарЯмайкаЯпонияДжерсиИорданияКазахстанКенияКирибатиКувейтКиргизияЛаосЛатвияЛебанЛезотоЛиберияЛибияоЛихтенштейнЛихтенштейнЛитва ЮжныйAR, ChinaMacedoniaMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMicronesiaMoldovaMonacoMongoliaMontenegroMontserratMoroccoMozambiqueMyanmarNamibiaNauruNepalNetherlandsNetherlands AntillesNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorfolk IslandNorth KoreaNorwayOmanPakistanPalestinian TerritoryPanamaPapua Новый GuineaParaguayPeruPhilippinesPitcairnPolandPortugalQatarRepublic из IrelandReunionRomaniaRussiaRwandaSão Tomé и PríncipeSaint BarthélemySaint HelenaSaint Китса и NevisSaint LuciaSaint Мартин (Голландская часть) Сен-Мартен (французская часть) Сен-Пьер и MiquelonSaint Винсент и GrenadinesSan MarinoSaudi ArabiaSenegalSerbiaSeychellesSierra LeoneSingaporeSlovakiaSloveniaSolomon IslandsSomaliaSouth AfricaSouth Грузия / Sandwich ОстроваЮжная КореяЮжный СуданИспанияШри-ЛанкаСуданСуринамШпицберген и Ян-МайенСвазилендШвецияШвейцарияСирияТайваньТаджикистанТанзанияТаиландТимор-ЛештиТогоТокелауТонгаТринидад и ТобагоТунисТурция ТуркменистанТуркс и Острова КайкосТувалуУгандаУкраинаОбъединенные Арабские ЭмиратыВеликобритания (Великобритания) США (США) УругвайУзбекистанВануатуВатиканВенесуэлаВьетнамУоллис и ФутунаЗападная СахараЗападное СамоаЙеменЗамбияЗимбабве

Captcha *

Регистрируясь, вы соглашаетесь с Условиями использования и Политикой конфиденциальности. *

Что такое балочная конструкция? (с иллюстрациями)

Конструкция балки - это как способ соединения несущих балок, так и методы использования этих балок для создания конструкций. Несмотря на то, что существует несколько различных типов балок, почти все конструкционные балки изготавливаются из дерева, стали или их комбинации. Двумя наиболее распространенными формами балок являются длинные прямоугольные коробки, распространенные для дерева и композитных материалов, и формы в виде буквы «I», характерные для конструкции из стальных балок.

Стальной двутавр.

С первых дней строительства дерево было обычным материалом для изготовления балок. Древесина - самый распространенный материал, используемый при строительстве жилых домов. Есть несколько типов деревянных балок, но они делятся на несколько категорий.

Хорошо видны балки на мемориальном мосту Майка О'Каллагана и Пэта Тиллмана, который был построен рядом с плотиной Гувера.

Стандартные деревянные опорные балки - это вертикальные балки, используемые в основном в домах. Эти балки представляют собой толстые прямоугольные деревянные бруски, которые поддерживают основную структуру дома. Они находятся в углах зданий и в центре дома внутри стен, часто возле дверных проемов.Многие дома, особенно старые, имеют опорные балки в подвале, поддерживающие всю конструкцию.

Балки перекрытия - еще одна распространенная деревянная опорная балка. Эти балки горизонтальные и находятся в перекрытиях и потолках домов. Это помогает распределить вес конструкции над ней, уменьшая нагрузку на любую часть дома. Их также часто можно увидеть в подвалах старых домов; они часто намного тоньше, чем ширина, в отличие от горизонтальных балок, которые обычно имеют одинаковый размер.

Конструкция из деревянных брусов выполняется одним из четырех способов.В старых домах часто встречается грубая древесина; это настоящие деревья, которые были вырезаны по форме балки и использовались как есть. Современные балки обычно разрезаются и обрабатываются на заводе. Деревянные балки - это просто обработанный пиломатериал без дополнительных доработок. Эти балки в основном такие же, как и старые черновые, только в более новой форме.

Композитные или многослойные балки состоят из нескольких балок меньшего размера, сжатых вместе в одну балку.Эти балки прочнее и долговечнее стандартных деревянных балок. Балки, армированные сталью, обычно имеют стальной сердечник в середине и / или серию металлических лент, обернутых снаружи. Они часто встречаются в зданиях с очень тяжелым или интенсивным движением.

Конструкция стальной балки вращается вокруг двух типов балок - вертикальной круглой балки и двутавровой балки. Вертикальные круглые балки используются как аварийная опора балок в ситуации, когда здание может обрушиться. Этих балок не было при постройке здания; они добавляются позже.

Двутавровая балка имеет две плоские поверхности, соединенные другой плоской поверхностью, что придает ей форму буквы «I» или «H.«Эти балки используются в больших конструкциях, поскольку сталь выдерживает гораздо больше, чем дерево. В отличие от деревянных балок, в конструкции балок с двутавровыми балками очень мало изменений. Независимо от того, находятся ли они в стене, полу или фундаменте конструкции, они сделаны одинаково.

Для изготовления балок можно использовать стальные балки.

Колонно-балочная система в строительстве

В этой статье дается краткое введение в систему колонн и балок типичного здания или сооружения.

Введение

Система колонн и балок использовалась в строительстве со времен Древнего Египта (который длился примерно с 3100 г. до н.э., пока не был окончательно поглощен Римской империей в 30 г. до н.э.), Древней Греции и Древнего Рима. В современном строительстве система колонна-балка-плита используется во всех надстройках с использованием новых технологий и строительных материалов.Обычно нагрузка от плиты передается на колонны или стены через балки вниз к фундаменту, а затем на поддерживающий грунт под ним.

Колонна

Столбцы (Источник изображения: Википедия)

Столбцы (Источник изображения: Википедия)

Колонна может быть определена как вертикальный структурный элемент, предназначенный для передачи сжимающей нагрузки. Колонна передает нагрузку от перекрытия / плиты крыши и балки, включая собственный вес, на фундамент. Следовательно, следует понимать, что отказ колонны приводит к обрушению всей конструкции. Поэтому дизайн колонны должен иметь большое значение.

В современной строительной индустрии колонны в основном возводятся из бетона; помимо этого используются такие материалы, как дерево, сталь, армированный волокном полимер, ячеистый ПВХ и алюминий. Тип материала определяется масштабом, берегом и областью применения конструкции.

Типы колонн

Колонны

можно классифицировать по форме, коэффициенту гибкости, типу нагрузки и схеме бокового армирования.

Классификация по коэффициенту гибкости

Длинная или тонкая колонна [Длина превышает критическую длину продольного изгиба и выходит из строя из-за продольного изгиба.]

  • Короткая колонна [Длина меньше критической длины продольного изгиба, и она разрушается при срезании.]
  • Промежуточная колонна
На основе формы
  • Прямоугольник
  • Площадь
  • Круглый
  • Многоугольник
По типу нагрузки
  • Колонна с осевой нагрузкой
  • Осевая нагрузка и неосевая изгибная колонна
  • Стойка осевой нагрузки и двухосного изгиба
По схеме бокового армирования
  • Связанные столбики
  • Спиральные колонны

RCC Колонны (ЖБИ)

Железобетонную колонну можно определить как конструктивный элемент со стальным каркасом (арматурными стержнями), состоящий из бетона, который предназначен для восприятия сжимающих нагрузок.

На рисунке показано армирование колонны сечением 500 × 500.

Армирование секций колонн

Балки

Балка - это конструктивный элемент, который проходит горизонтально между опорами и несет нагрузки, действующие под прямым углом к ​​длине балки. Они имеют малое поперечное сечение по сравнению с их размахом. Ширина и глубина типичной балки «малы» по сравнению с ее пролетом. Как правило, ширина и глубина меньше пролета / 10.

Обычно на балку действуют два набора внешних сил и два типа внутренних сил. Внешние нагрузки - это нагрузки, приложенные к балке, и реакции на нагрузки от опор. Двумя типами внутренних сил являются изгибающие моменты и поперечные силы. Внутренняя сила сдвига и внутренний изгибающий момент могут быть представлены в виде пар сил. На рисунке ниже показана типичная балка с действующими на нее внутренними и внешними силами.

Балка с внутренними и внешними силами

Есть несколько типов балок

  • Балка с простой опорой
  • Фиксированная балка
  • Консольная балка
  • Сплошная балка
  • Балка навесная

Автор: Ниланта Перрера

Комментарии

комментария

мифов о конструкции балки - задача преодолеть

Автор
Сурав Дутта
Менеджер-гражданский

Существует несколько способов строительства надстройки. В районах, где имеется кирпич среднего и хорошего качества, стены домов двух-трехэтажной застройки могут быть построены из кирпича с железобетонными плитами, перемычками, чайной и т. Д. Такая конструкция полностью опирается на несущие кирпичные стены (рис. 1), фундамент которых в конечном итоге передает нагрузку здания на грунт.


Рис.1: Несущая конструкция на кирпиче


Рис. 2: Каркасная конструкция RCC

При стихийных бедствиях, таких как землетрясения или высокоскоростные штормы, которые чаще обрушиваются на различные части страны, такие несущие стены конструкции уже не могут выдерживать горизонтальные сносы, если их не модернизировать.Также такая конструкция подходит до G + 2-х этажного дома в целом.

В связи с современной тенденцией многоэтажного строительства в сочетании с опасными природными явлениями, рекомендуется выбрать каркасную конструкцию из RCC (армированного цементного бетона) (рис. 2). По сути, каркасная конструкция RCC состоит из ряда колонн, подходящим образом предусмотренных в доме, которые соединены между собой балками , чтобы сформировать каркас. Балки несут нагрузку от плиты / здания и передаются на колонны, и оттуда нагрузка на здание составляет переносится под землю через опоры RCC.Балки простираются между одной или несколькими опорами и укрепляются с помощью основных продольных стержней для противодействия изгибающему моменту; и поперечная сталь (замкнутые стяжки) для сопротивления сдвигу.

Объявления

Балки предназначены также для несения нагрузки на кирпичные стены (плита в целом не выдерживает нагрузки на кирпичную стену), поэтому ширина балок не должна быть меньше ширины стен. Обычно балки имеют минимальную ширину от 230 до 250 мм.

Типичные нагрузки, которые необходимо учитывать при проектировании балки
(i) Собственная нагрузка: любая постоянная нагрузка, действующая на балку, e.г. собственный вес балки, статическая нагрузка / сверхнормативная статическая нагрузка плиты / лестницы, вес кирпичной стены.

(ii) Динамическая нагрузка: Любая непостоянная или подвижная нагрузка на плиту.

(iii) Землетрясение: зависит от сейсмической зоны, в которой расположено здание, а также от собственного веса (сейсмического веса) здания, типа грунта.

(iv) Ветровая нагрузка: Зависит от скорости ветра, высоты и местоположения здания. Также местность и прилегающие конструкции играют роль в определении этой нагрузки.

Проектирование и строительство балок: миф

Sl № Миф Фактическое
1 Нижнее усиление балки всегда должно быть больше верхнего усиления Изгибающие моменты на опорах неразрезных балок каркасной конструкции почти в 1,75–2 раза превышают моменты пролета только в случае статической + временной нагрузки. Теперь, учитывая ветровую нагрузку, случаи сейсмической нагрузки и сочетания нагрузок, изгибающие моменты на вершине опоры дополнительно увеличиваются.Следовательно, требования к стальной арматуре на вершинах опор всегда выше, чем на основании пролетов.
2 Кольца / стяжки диаметром 6 мм слишком тонкие, чтобы удерживать стержни балки Использование колец диаметром 6 мм разрешено согласно рекомендациям BIS и не влияет на структурную устойчивость балки при условии, что они изготовлены и закреплены в соответствии с рекомендациями BIS. Это также приводит к значительной экономии по сравнению с кольцами диаметром 8 мм.
3 Кольца могут быть размещены на стандартном расстоянии (150/200 мм с / с) по всей балке В соответствии с рекомендациями BIS 13920 (a) , кольца следует размещать на более близком расстоянии (примерно 4 ’’) до 2d расстояния [d = эффективная глубина балки] от любого соединения балка-колонна.Расстояние в центральной части балки может составлять от 5 до 6 дюймов, исходя из фактических расчетов.
4 В месте соединения балки с колонной арматурный стержень балки может проходить через арматурный стержень изнутри / снаружи колонны, без разницы Передача нагрузки происходит от балки к колонне. Следовательно, совершенно необходимо, чтобы арматурный стержень балки был связан с арматурным стержнем колонны с помощью связывающей проволоки, которая является средой передачи нагрузки. Теперь, если то же самое не привязано должным образом, передача нагрузки на столбцы не будет происходить, и столбец будет совершенно неэффективным.Если арматурный стержень балки проходит внутри арматурного стержня колонны, и такой случай происходит, можно ожидать, что по крайней мере частичная нагрузка будет передана на колонну, а также стержни балки не смогут свободно смещаться, поскольку они будут окружены стержнями колонны .
5 В месте соединения балки с колонной арматурный стержень балки должен быть изогнут и пропущен через арматурный стержень колонны Балочная арматура предназначена для восприятия осевых растягивающих усилий, возникающих в результате изгибающего момента в секции. В той части, где арматурный стержень балки изгибается под углом, арматурный стержень становится неэффективным для восприятия растягивающего усилия.

Рекомендуемые методы строительства балок

1. Арматурный стержень вторичной балки следует размещать над арматурным стержнем первичной балки (рис. 3), поскольку нагрузка, приходящаяся на второстепенную балку, передается на первичную балку и, следовательно, на колонны.

Рис. 3: Арматура вторичной балки должна поддерживаться над арматурой первичной балки

2. Концы стяжек должны быть загнуты как крючки 135 °. Длина изгиба должна быть не менее 10 диаметров стального стержня или 75 мм.Такая конфигурация является обязательной согласно BIS 13920 (a) для зон землетрясений III, IV и V в Индии. На рис. 4 показана неправильная практика, а на рис. 5 - правильный, согласно BIS 13920 (a).

(a) BIS 13920 - это свод практических правил, относящийся к пластичным деталям для конструкций RCC

Объявления


Мы в engineeringcivil.com благодарны Er. Sourav Dutta за отправку этого документа. Мы надеемся, что эта статья будет полезна для всей строительной отрасли в целом.

Построение столбов и балок: Введение

Бревенчатые дома Timberhaven хорошо известны в отрасли благодаря превосходному обслуживанию клиентов и бревенчатым домам, построенным с использованием:

  • Сушеные в печи многослойные и массивные бревна, высушенные до средней влажности 9%,
    (многослойное) и 19% (твердое).
  • Проверенные и сертифицированные материалы, обеспечивающие использование только лучших бревен и пиломатериалов.
  • Деревянные компоненты с пожизненной гарантией

Но знаете ли вы, что Timberhaven предоставляет такие же качественные высушенные в печи материалы и образцовые услуги для тех, кто ищет дом из столбов и балок? Если ваше сердце ищет дом своей мечты, который заставит вас вернуться к дням первопроходцев и окутать первоклассное мастерство - а в глубине души вы знаете, что полноценный бревенчатый дом не для вас - тогда, возможно, дом из столбов и балок - лучший вариант.

Что такое стоечно-балочная конструкция?

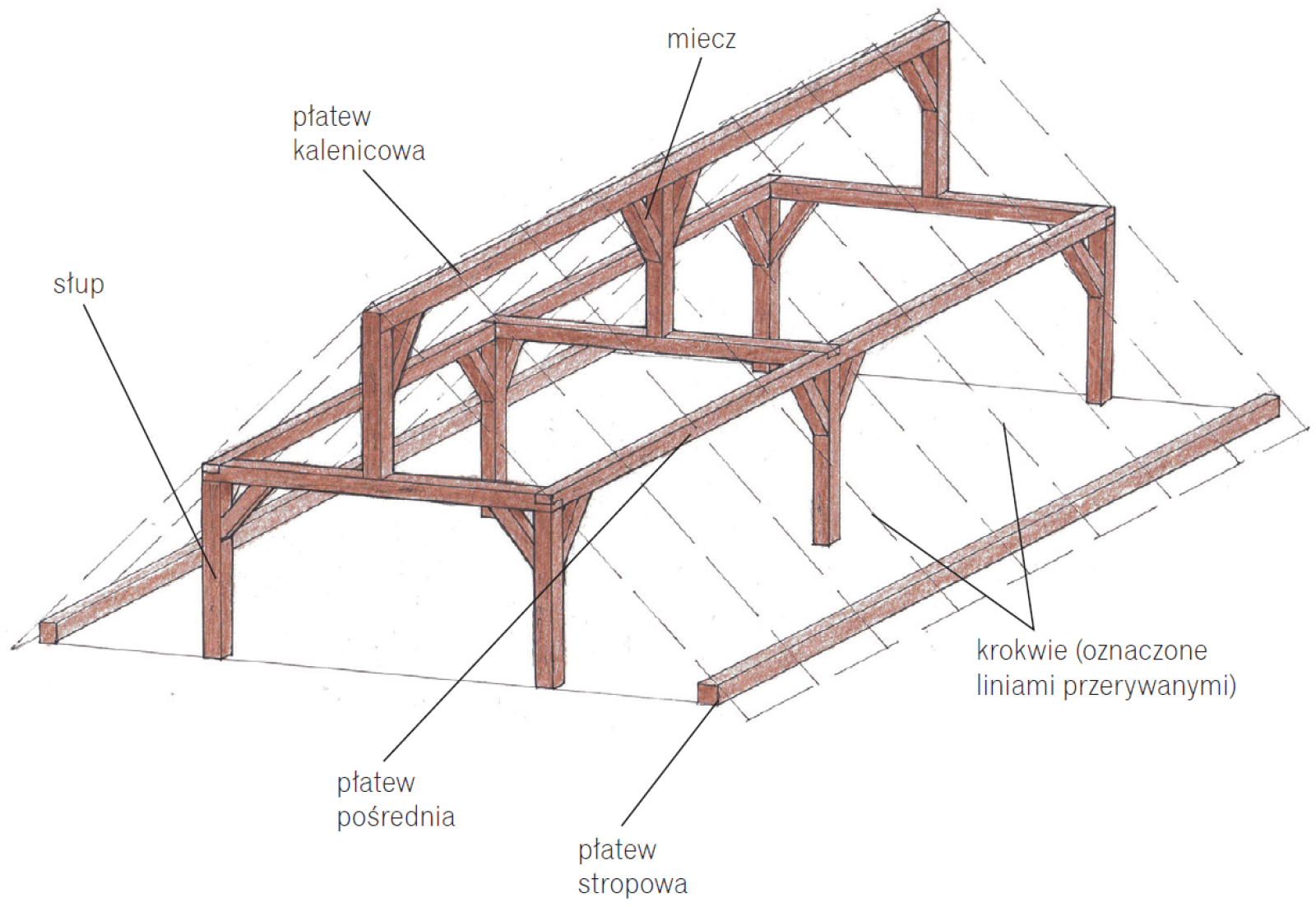

Стойко-балочная конструкция - это метод строительства каркаса с использованием вертикальных и горизонтальных балок. Вертикальные элементы называются «стойками», а горизонтальные элементы - «балками». Отсюда стоечно-балочная конструкция.

На этой фотографии показаны члены, на которых мы ссылаемся. Здесь вы видите каркас стены первого уровня. Тяжелые бревна размещаются и закрепляются таким образом, что не требуется никакого дополнительного каркаса стен (как при традиционной конструкции), но каркас сохраняет такую ​​же структурную целостность.

В чем разница между конструкцией столбов и балок и деревянным каркасом?

Как правило, существует некоторая путаница между терминологией «конструкция из столбов и балок» и «конструкция с деревянным каркасом». Эти два метода строительства обеспечивают аналогичные элементы, тогда как тяжелые бревна используются для создания каркаса дома, сарая и т. Д. Разница между двумя методами заключается в том, как крепятся тяжелые бревна.

В конструкции стоек и балок для соединения соседних бревен используются механические крепежные детали (болты 3/4 ”x 12”) и в некоторых случаях косынки.Вы не найдете металла в столярных изделиях настоящего деревянного каркасного дома. В домах, построенных с использованием этого традиционного метода, используются плотно прилегающие столярные изделия из паза и шипа ручной резки, а также большие деревянные колышки для фиксации соседних бревен.

Качественные материалы для строительства столбов и балок

Для этого конкретного проекта Timberhaven поставила стойки 8 дюймов x 8 дюймов, балки 8 x 12 дюймов и балки чердака 6 x 12 дюймов. Эти элементы отличаются высочайшим качеством, поскольку соответствуют нашим стандартам сушки и сортировки.Наши специалисты дополнительно сертифицируют эти материалы, поэтому мы предоставляем нашим клиентам только лучшие материалы.

Балка это в строительстве: применение, виды, маркировка и монтаж

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Scroll to top
