Балки деревянные двутавровые: Деревянные двутавровые балки купить в Москве от производителя 🏠ИнтерСити

No Comments on Балки деревянные двутавровые: Деревянные двутавровые балки купить в Москве от производителя 🏠ИнтерСитиPosted in Разное By alexxlabPosted on

Деревянные двутавровые балки



12 лет

занимаемся строительством



10 000 м2

построено перекрытий

50 %

заказов по рекомендациям



100%

заводское качество



0

гарантийных случаев



3

недели срок строительства





ЧТО ТАКОЕ ДЕРЕВЯННЫЕ ДВУТАВРОВЫЕ БАЛКИ?



СК «TermoPanel» занимается производством выкокачественных деревянных двутавровых балок, и мы используем их в монтаже своих СИП-домов, так как уверены, что на данный момент это лучший каркас для перекрытий частных домов. Деревянные двутавровые балки — это современные сертифицированные несущие конструкции, которые производят с ребром жесткости из OSB-3 (ориентированно-стружечная плита третьего типа — влагостойкая) и строганного бруса камерной сушки или из LVL (брус из клееного шпона) в строгом соответствии с нормативно-технической документацией.

Деревянные двутавровые балки так же используются в перекрытиях и стропилах других видов частных домов, в виде стоек в каркасном строительстве.





ГДЕ ИСПОЛЬЗУЮТСЯ ДЕРЕВЯННЫЕ ДВУТАВРОВЫЕ БАЛКИ?

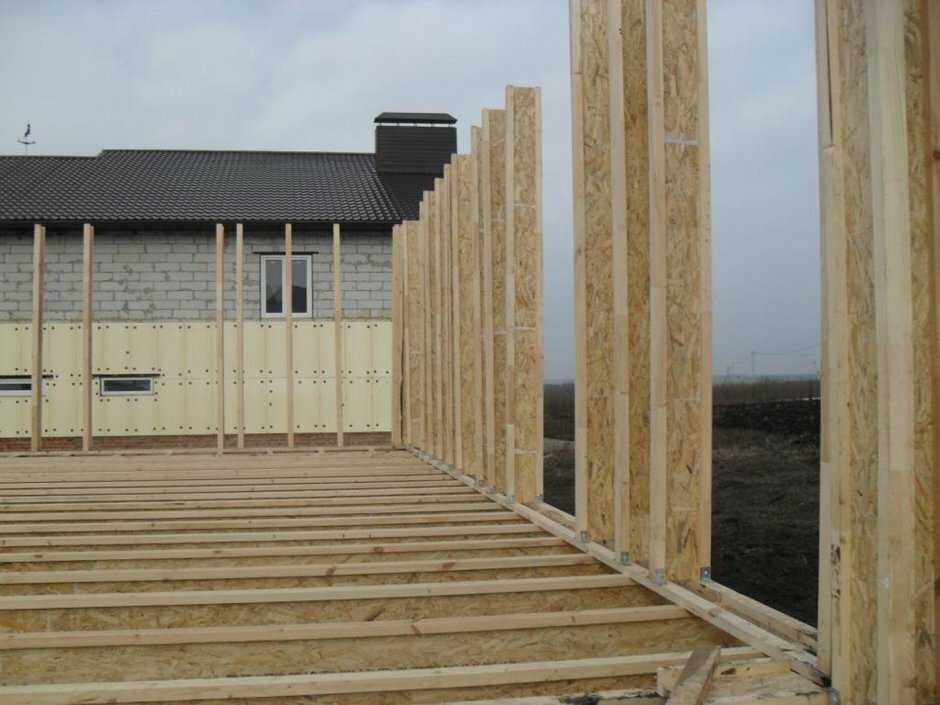

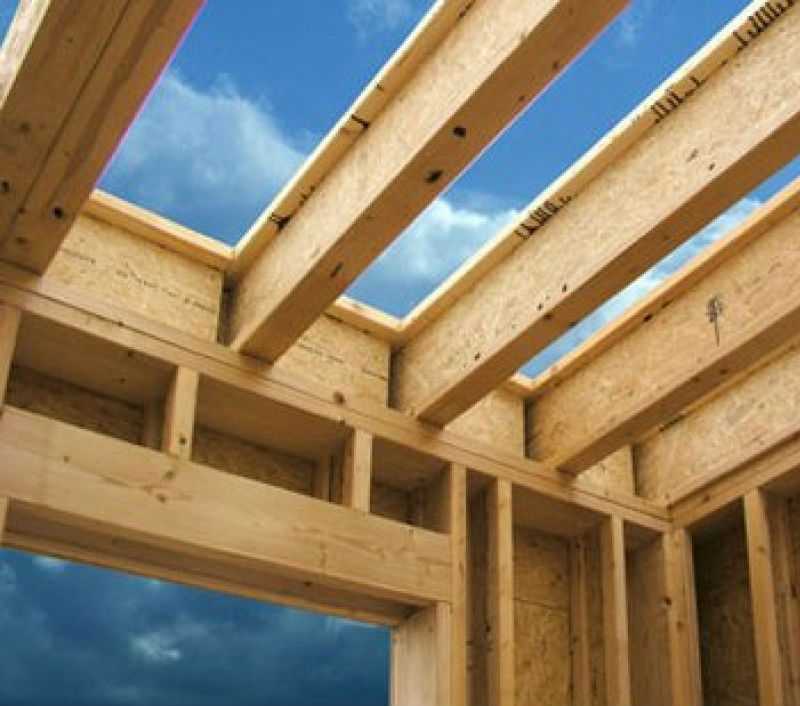

Деревянные двутавровые балки используются в перекрытиях частных домов:

Перекрытие в каркасном доме

Перекрытие в доме из бруса

Перекрытие в доме из блоков

Перекрытие в доме из кирпича





Деревянные двутавровые балки используются в стропильных системах домов:

Двухскатная стропильная система

Четырёхскатная стропильная система

Мансардная крыша

Плоская крыша





Используем деревянные двутавровые балки с пенополистиролом для уменьшения «мостиков холода» в перекрытиях







Длина двутавровых деревянных балок до 12 метров!

Высота двутавровых деревянных балок от 200 до 600 мм!







ПРЕИМУЩЕСТВА ДЕРЕВЯННЫХ ДВУТАВРОВЫХ БАЛОК



Перед тем как рассказать о преимуществах и области использования двутавровых балок, отметим, что данная конструкция пришла к нам из-за рубежа, где в коттеджном и малоэтажном домостроении уже более 30 лет используют для перекрытий исключительно деревянные двутавровые балки.

Так чем же деревянная двутавровая балка отличается от других видов межэтажных перекрытий и почему строители за рубежом используют именно деревянный двутавр? Компания «TermoPanel» выделила ряд преимуществ:



   БОЛЬШЕПРОЛЕТНЫЕ ПЕРЕКРЫТИЯ БЕЗ ИСПОЛЬЗОВАНИЯ ОПОР

Высокая удельная прочность позволяет перекрывать пролеты большой длины. Двутавровые балки дают возможность перекрыть больший пролет без использования опор. Мы используем ЛВЛ брус, что дает нам возможность делать балки длиной 12 метров включительно.



   БЕСШУМНЫЕ ПОЛЫ

Отсутствии прогибов и, следовательно, деформаций, короблений, вибраций.



   ДОСТУПНАЯ ЦЕНА

Экономия составляет от 30 до 400% по сравнению с другими видами материалов.



   ЛЕГКОСТЬ И БЫСТРОТА МОНТАЖА

Балка проста в монтаже, строителям не требуется обладать специальными навыками, благодаря этому значительно сокращается время строительных работ. Вес перекрытия дома снижается за счет малого веса двутавровой балки. Двутавровая балка длиной 6 метров весит от 20 килограммов.



   ВОЗМОЖНОСТЬ ПРОКЛАДКИ СКРЫТЫХ КОММУНИКАЦИЙ

Есть возможность прокладывать скрытые коммуникации внутри перекрытия, таких как — электрика, воздуховод, водопровод, канализация.



   ИДЕАЛЬНАЯ ГЕОМЕТРИЯ И ТЕРМОСТОЙКОСТЬ

Наши деревянные двутавровые балки обладают высоким качеством и точной геометрией. Они не меняют свою форму и физических свойств под воздействием перепадов температуры и влажности.



   ОБРАБОТКА АНТИСЕПТИКОМ У НАС НА ПРОИЗВОДСТВЕ

Мы предлагаем обработку антисептиком на производстве по желанию заказчика.



   ЭКОЛОГИЧНОСТЬ

Балки изготовлены из самого экологичного материала — дерева и OSB-3 «Калевава Экодом» класса E 0,5.





ИСПОЛЬЗОВАНИЕ ДВУТАВРОВЫХ ДЕРЕВЯННЫХ БАЛОК В СТРОИТЕЛЬСТВЕ:







КАК КУПИТЬ ДЕРЕВЯННЫЕ ДВУТАВРОВЫЕ БАЛКИ В КИРОВЕ?



1. Позвонить по телефону +7 8332 791-455

2. Написать на электронную почту [email protected]

3. Приехать в офис по адресу: г. Киров, ул. Московская, д. 132.

ПСК «БАФ-ИНЖИНИРИНГ»

Высота балки, мм.Максимальный пролет при нагрузке 400 кг/кв.м.70х45
Шаг 0,3мШаг 0,4мШаг 0,5мШаг 0,6мШаг 0,7мШаг 0,8м
2004,6 м4,2 м3,9 м3,7 м3,6 м3,4 м
2505,4 м4,9 м4,6 м4,4 м4,2 м4,0 м
300
6,2 м		5,7 м5,3 м5 м4,8 м4,6 м
3507 м6,4 м6 м5,6 м5,4 м5,2 м
4007,7 м7,1 м6,6 м6,2 м5,9 м5,7 м
4508,4 м7,7 м7,2 м6,8 м6,5 м6,1 м
Высота балки, мм. Максимальный пролет при нагрузке 350 кг/кв.м.70х45
Шаг 0,3мШаг 0,4мШаг 0,5мШаг 0,6мШаг 0,7мШаг 0,8м
2004,8 м4,4 м4,1 м3,9 м3,7 м3,6 м
2505,6 м5,1 м4,8 м4,5 м4,3 м4,2 м
3006,5 м5,9 м5,5 м5,2 м5 м4,8 м
3507,3 м6,7 м6,2 м5,9 м5,6 м5,4 м
4008,1 м7,4 м6,9 м6,5 м 6,2 м5,9 м
4508,8 м8 м7,5 м7,1 м6,7 м6,5 м
Высота балки, мм. Максимальный пролет при нагрузке 300 кг/кв.м.70х45
Шаг 0,3мШаг 0,4мШаг 0,5мШаг 0,6мШаг 0,7мШаг 0,8м
2005 м4,6 м4,3 м4,1 м3,9 м3,7 м
250
5,9 м		5,4 м5 м4,8 м4,5 м4,4 м
3006,8 м6,2 м5,8 м5,5 м5,2 м5 м
3507,7 м7 м6,5 м6,1 м5,9 м5,6 м
4008,5 м7,7 м7,2 м6,8 м6,5 м6,2 м
4509,3 м8,4 м7,9 м7,4 м7,1 м6,8 м
Высота балки, мм. Максимальный пролет при нагрузке 250 кг/кв.м.70х45
Шаг 0,3мШаг 0,4мШаг 0,5мШаг 0,6мШаг 0,7мШаг 0,8м
2005,3 м4,9 м4,5 м4,3 м4,1 м3,9 м
2506,2 м5,7 м5,3 м5 м4,8 м4,6 м
3007,2 м6,6 м6,1 м5,8 м5,5 м5,2 м
3508,1 м7,4 м6,9 м6,5 м6,2 м6 м
4009 м8,2 м7,6 м7,2 м6,9 м6,6 м
4509,8 м8,9 м8,3 м7,9 м7,5 м7,2 м
Высота балки, мм. Максимальный пролет при нагрузке 200 кг/кв.м.70х45
Шаг 0,3мШаг 0,4мШаг 0,5мШаг 0,6мШаг 0,7мШаг 0,8м
2005,7 м5,2 м4,9 м4,6 м4,4 м4,2 м
2506,7 м6,1 м5,7  м5,4 м5,1 м4,9 м
3007,7 м7,1 м6,6 м6,2 м5,9 м5,7 м
3508,7 м7,9 м7,4 м7 м6,7 м6,4 м
4009,6 м8,8 м8,2 м7,7 м7,4 м7,1 м
45010,5 м9,6 м8,9 м8,4 м8 м7,7 м

Высота балки, мм. Максимальный пролет при нагрузке 400 кг/кв.м.89х45
Шаг 0,3мШаг 0,4мШаг 0,5мШаг 0,6мШаг 0,7мШаг 0,8м
2005 м4,6 м4,3 м4,1 м3,9 м3,7 м
2505,9 м5,4 м5 м4,7 м4,5 м4,4 м
3006,8 м6,2 м5,8 м5,5 м5,2 м5 м
3507,6 м6,9 м6,5 м6,1 м5,8 м5,6 м
4008,4 м7,7 м7,2 м6,8 м6,5 м6,2 м
4509,2 м8,4 м7,8 м7,4 м7 м6,8 м
Высота балки, мм. Максимальный пролет при нагрузке 350 кг/кв.м.89х45
Шаг 0,3мШаг 0,4мШаг 0,5мШаг 0,6мШаг 0,7мШаг 0,8м
2005,2 м4,8 м4,5 м4,2 м4 м3,9 м
2506,1 м5,6 м5,2 м4,9 м4,7 м4,5 м
3007 м6,4 м6 м5,7 м5,4 м5,2 м
3507,9 м7,2 м6,7 м6,4 м6,1 м5,8 м
4008,8 м8 м7,5 м7 м6,7 м6,4 м
4509,6 м8,7 м8,1 м7,7 м7,3 м7 м
Высота балки, мм. Максимальный пролет при нагрузке 300 кг/кв.м89х45
Шаг 0,3мШаг 0,4мШаг 0,5мШаг 0,6мШаг 0,7мШаг 0,8м
2005,5 м5 м4,7 м4,4 м4,2 м4,1 м
2506,4 м5,9 м5,5 м5,2 м4,9 м4,7 м
3007,4 м6,8 м6,3 м6 м5,7 м5,5 и
3508,3 и7,6 м7,1 м6,7 м6,4 м6,1 м
4009,2 м8,4 м7,8 м7,4 м7 м6,8 м
45010 м9,2 м8,5 м8,1 м7,7 м7,4 м
Высота балки, мм. Максимальный пролет при нагрузке 250 кг/кв.м.89х45
Шаг 0,3мШаг 0,4мШаг 0,5мШаг 0,6мШаг 0,7мШаг 0,8м
2005,8 м5,3 м5 м4,7 м4,5 м4,3 м
2506,8 м6,2 м5,8 м5,5 м5,2 м5 м
3007,8 м7,1 м6,7 м6,3 м6 м5,8 м
3508,8 м8 м7,5 м7,1 м6,7 м6,5 м
4009,7 м8,9 м8,3 м7,8 м7,5 м7,2 м
45010,6 м9,7 м9 м8,5 м8,1 м7,8 м
Высота балки, мм. Максимальный пролет при нагрузке 200 кг/кв.м.89х45
Шаг 0,3мШаг 0,4мШаг 0,5мШаг 0,6мШаг 0,7мШаг 0,8м
2006,2 м5,7 м5,3 м5 м4,8 м4,6 м
2507,3 м6,7 м6,2 м5,9 м5,5 м5,4 м
3008,4 м7,7 м7,1 м6,8 м6,4 м6,2 м
3509,5 м8,6 м8 м7,6 м7,2 м6,9 м
40010,5 м9,5 м8,9 м8,4 м8 м7,7 м
45011,4 м10,4 м9,7 м9,2 м8,7 м8,4 м

Высота балки, мм. Максимальный пролет при нагрузке 400 кг/кв.м.64х39
Шаг 0,3мШаг 0,4мШаг 0,5мШаг 0,6мШаг 0,7мШаг 0,8м
2004,2 м3,9 м3,6 м3,4 м3,3  м3,1 м
2505 м4,6 м4,3 м4 м3,9 м3,7 м
3005,8 м5,3 м4,9 м4,6 м4,4 м4,2 м
3506,5 м5,9 м5,5 м5,2 м5 м4,8 м
4007,2 м6,5 м6,1 м5,7 м5,5 м5,3 м
4507,8 м7,1 м6,6 м6,3 м6 м5,7 м
Высота балки, мм. Максимальный пролет при нагрузке 350 кг/кв.м.64х39
Шаг 0,3мШаг 0,4мШаг 0,5мШаг 0,6мШаг 0,7мШаг 0,8м
2004,4 м4 м3,8 м3,6 м3,4 м3,3 м
2505,2 м4,8 м4,5 м4,2 м4 м3,9 м
3006 м5,5 м5,1 м4,8 м4,6 м4,4 м
3506,8 м6,2 м5,7 м5,4 м5,2 м5 м
4007,5 м6,8 м6,3 м6 м5,7 м5,5 м
4508,1 м7,4 м6,9 м6,5 м6,2 м6 м
Высота балки, мм. Максимальный пролет при нагрузке 300 кг/кв.м64х39
Шаг 0,3мШаг 0,4мШаг 0,5мШаг 0,6мШаг 0,7мШаг 0,8м
2004,6 м4,2 м3,9 м3,7 м3,6 м3,4 м
2505,5 м5 м4,7 м4,4 м4,2 м4 м
3006,3 м5,8 м5,4 м5,1 м4,9 м4,6 м
3507,1 м6,5 м6 м5,7 м5,4 м5,2 м
4007,8 м7,2 м6,7 м6,3 м6 м5,7 м
4508,6 м7,8 м7,3 м6,9 м6,5 м6,3 м
Высота балки, мм. Максимальный пролет при нагрузке 250 кг/кв.м.64х39
Шаг 0,3мШаг 0,4мШаг 0,5мШаг 0,6мШаг 0,7мШаг 0,8м
2004,9 м4,5 м4,2 м3,9 м3,8 м3,6 м
2505,8 м5,3 м5 м4,7 м4,5 м4,3 м
3006,7 м6,1 м5,7 м5,4 м5,1 м4,9 м
3507,5 м6,9 м6,4 м6 м5,7 м5,5 м
4008,3 м7,6 м7,1 м6,7 м6,3 м6,1 м
4509,1 м8,3 м7,7 м7,3 м6,9 м6,6 м
Высота балки, мм. Максимальный пролет при нагрузке 200 кг/кв.м.64х39
Шаг 0,3мШаг 0,4мШаг 0,5мШаг 0,6мШаг 0,7мШаг 0,8м
2005,3 м4,8 м4,5 м4,2 м4 м3,9 м
2506,3 м5,7 м5,3 м5 м4,8 м4,6 м
3007,2 м6,6 м6,1 м5,8 м5,5 м5,3 м
3508,1 м7,4 м6,9 м6,5 м6,2 м5,9 м
4008,9 м8 м7,6 м7,2 м6,8 м6,5 м
4509,8 м8,9 м8,3 м7,8 м7,4 м7,1 м

Высота балки, мм. Максимальный пролет при нагрузке 400 кг/кв.м.90х45
Шаг 0,3мШаг 0,4мШаг 0,5мШаг 0,6мШаг 0,7мШаг 0,8м
2005 м4,6 м4,3 м4,1 м3,9 м3,7 м
2505,9 м5,4 м5 м4,8 м4,5 м4,4 м
3006,8 м6,2 м5,8 м5,5 м5,2 м5 м
3507,6 м6,9 м6,5 м6,1 м5,8 м5,6 м
4008,4 м7,7 м7,1 м6,8 м6,5 м6,2 м
4509,2 м8,4 м7,8 м7,4 м7 м6,7 м
Высота балки, мм. Максимальный пролет при нагрузке 350 кг/кв.м.90х45
Шаг 0,3мШаг 0,4мШаг 0,5мШаг 0,6мШаг 0,7мШаг 0,8м
2005,2 м4,8 м4,5 м4,2 м4 м3,9 м
2506,1 м5,6 м5,2 м5 м4,7 м4,5 м
3007 м6,4 м6 м5,7 м5,4 м5,2 м
3507,9 м7,2 м6,8 м6,4 м6,1 м5,8 м
4008,8 м8 м7,5 м7 м6,7 м6,5 м
4509,5 м8,7 м8,2 м7,7 м7,3 м7 м
Высота балки, мм. Максимальный пролет при нагрузке 300 кг/кв.м90х45
Шаг 0,3мШаг 0,4мШаг 0,5мШаг 0,6мШаг 0,7мШаг 0,8м
2005,5 м5 м4,7 м4,4 м4,2 м4,1 м
2506,4 м5,9 м5,5 м5,2 м5 м4,8 м
3007,4 м6,8 м6,3 м6 м5,7 м5,5 м
3508,3 м7,6 м7,1 м6,7 м6,4 м6,1 м
4009,2 м8,4 м7,8 м7,4 м7 м6,8 м
45010 м9,2 м8,5 м8,1 м7,7 м7,4 м
Высота балки, мм. Максимальный пролет при нагрузке 250 кг/кв.м.90х45
Шаг 0,3мШаг 0,4мШаг 0,5мШаг 0,6мШаг 0,7мШаг 0,8м
2005,8 м5,3 м5 м4,7 м4,5 м4,3 м
2506,8 м6,2 м5,8 м5,5 м5,2 м5 м
3007,8 м7,2 м6,7 м6,3 м6 м5,8 м
3508,8 м8 м7,5 м7,1 м6,8 м6,5 м
4009,7 м8,9 м8,3 м7,8 м7,5 м7,2 м
45010,6 м9,7 м9 м8,5 м8,1 м7,8 м
Высота балки, мм. Максимальный пролет при нагрузке 200 кг/кв.м.90х45
Шаг 0,3мШаг 0,4мШаг 0,5мШаг 0,6мШаг 0,7мШаг 0,8м
2006,2 м5,7 м5,3 м5 м4,8 м4,6 м
2507,3 м6,7 м6,2 м5,9 м5,6 м5,4 м
3008,4 м7,7 м7,2 м6,8 м6,4 м6,2 м
3509,5 м8,6 м8 м7,6 м7,2 м6,9 м
40010,5 м9,5 м8,9 м8,4 м8 м7,7 м
45011,4 м10,4 м9,7 м9,2 м8,7 м8,4 м

TJI двутавровые балки



Выбирая Trus Joist, вы выбираете бренд, который:

— Изобрел самую первую двутавровую балку более 50 лет назад

— Ведущий инноватор и дизайнер для создания комплекса изделий из инженерной древесины, включая I-Joist, LVL Microllam, LSL Timberstrand и PSL Parallam. за последние 14 лет

— Сегодня это один из самых надежных брендов в строительном сообществе.

Трусовая балка. Единственный выбор.





To Submit Blueprints for Takeoff’s — Click Here



Available Sizes

Span Chart

L/ 480 — это критерии проектирования, которые мы рекомендуем для наиболее эффективных этажей 9.0056

Особенности и преимущества:

-LVL Фланец для превосходной прочности и бесскрипного пола серия для любого применения

— Проектирование и разработка собственными силами

— Длинные пролеты

        I-балки могут иметь пролет до колоссальных 32 футов без опоры, что дает строителям домов возможность создавать открытые планы этажей в соответствии с требованиями клиентов

— Фланец LVL

        Фланец LVL имеет решающее значение для высококачественного пола, поскольку он предотвращает скрип пола двумя способами. 1) фланец LVL лучше удерживает крепеж, предотвращая расшатывание гвоздей, вызывающих скрип, и 2) он не дает усадку со временем при изменении влажности, что является еще одной распространенной причиной скрипа быть идеально прямым и не будет скручиваться, деформироваться или чашеобразоваться

-Учитывайте расстояние для ОВКВ, электрики и сантехники

        В лямках балок TJI можно прорезать большие отверстия, что позволяет легко запускать и устанавливать механические механизмы. Расстояние между балками может быть больше, чем у традиционных массивных пиломатериалов, что обеспечивает более быструю и легкую установку

-Быстрая и простая установка

       Это программное обеспечение создает макет и указывает, куда идет каждый отдельный элемент каркаса. Когда материал прибывает на строительную площадку, резка минимальна, и плотники точно знают, куда идет каждая балка.

Trus Joist Product Product

Trus Joist i-Joist Руководство по установке

Допустимые отверстия I-Joist Гарантия балки IIST I-JOIST

План плана. 0003

Minimum Criteria Span (per code)





Fiber Source



Installation Videos



БАЛКИ WOOD I BEAM™ — Georgia Pacific — Каталоги в формате PDF | Документация

Добавить в избранное

{{requestButtons}}

Выдержки из каталога

ДЕРЕВЯННЫЕ БАЛКИ I BEAM™ GEORGIA-PACIFIC WOOD PRODUCTS ENGINEERED LUMBER RESIDENTIAL GUI

Характеристики и преимущества деревянных балок I Beam™ ■ ■ ■ Характеристики и прочность ■ Разработаны для обеспечения постоянной жесткости Стабильность помогает свести к минимуму скрип пола и сократить число обращений за вызовами Устойчив к усадке и скручиванию, что снижает количество отходов и обеспечивает более стабильную работу Доступны полки из цельного пиломатериала или ламинированного шпона (LVL) Доступны значения длины от 208 до 488 (длина до 608 по специальному заказу) Серия WI (полки пиломатериалов) Все деревянные балки двутавровой балки имеют усиленную стенку OSB. Указанные размеры являются номинальными и используются для целей проектирования. Не все продукты…

Балки перекрытия Максимальные пролеты Пролет Иллюстрации Простая пролет 1 . Эти таблицы пролетов основаны на равномерных нагрузках, как отмечалось выше; отклонение динамической нагрузки ограничено до L/480 для лучшей производительности. Характеристики пола во многом зависят от жесткости балок пола. Опыт показал, что балки, рассчитанные на прогиб минимальной временной нагрузки (L/360), могут привести к полу, который может не соответствовать ожиданиям некоторых конечных пользователей. Могут быть желательны напольные системы с большей жесткостью, чем L/480. 2 . Пролеты представляют собой расстояние между опорами в свету и основаны на составном действии с клееными гвоздями с рейтингом APA…

Руководство по выбору балки перекрытия Bonus Room L (пролет) 208 WI Балки (ряд – глубина)1 Расстояние между балками GPI (ряд – глубина)1 Расстояние 1 . Двойная балка (2-слойная) обозначается «Dbl». Обе балки должны быть приклеены и прибиты гвоздями в соответствии с требованиями обшивки пола. Блокировка наполнителя не требуется при загрузке только сверху. 2 . Минимальная длина опоры 21⁄ 29 должна быть обеспечена опорной стеной или опорой подвески. 3 . Минимальная опорная длина 39 должна быть обеспечена опорной стеной или опорой подвески. 4 . Для использования в этом приложении балка требует несущих ребер жесткости на обоих концах согласно детали F18. Параметры конструкции: 2X крыша и…

Максимальные пролеты балок крыши ПРИМЕЧАНИЯ: 1 . Балки крыши должны иметь уклон мин. 1⁄49 в 129 . Развал не предусмотрен. 2 . Максимальный прогиб ограничен L/180 при полной нагрузке и L/240 при динамической нагрузке. 3 . Максимальный наклон ограничен 129 в 129 для использования этих таблиц. 4 . Таблицы основаны на более строгих ограничениях: простом или множественном интервале. 5 . Концевые пролеты многопролетных балок должны составлять не менее 40% смежного пролета. 6 . Для других условий нагрузки или межцентровых расстояний см. таблицы равномерной нагрузки или используйте программу выбора FASTBeam®. 7 . Минимальная длина торцевого подшипника составляет 13 ⁄49.. Минимальный промежуточный…

Балки крыши Максимальные пролеты – 115% (снег) продолжение См. Примечания на стр. 8 . Нагрузка (PSF) Серия балок Глубина балки SNOW 115% Live 40 Dead 15 SNOW 115% Live 50 Dead 15 КОНСТРУКТИВНЫЕ ПИЛОМАТЕРИАЛЫ ДЛЯ ЖИЛЫХ ПРОДУКТОВ GEORGIA-PACIFIC WOOD PRODUCTS

Максимальные пролеты балок крыши – 125% (без снега) См. Примечания на стр. 8 . Нагрузка (PSF) Non-SNOW 125% Live 20 Dead 10 Non-SNOW 125% Live 20 Dead 15 Non-SNOW 125% Live 20 Dead 20 GEORGIA-PACIFIC WOOD PRODUCTS

Статическая нагрузка Материал Масса Фунтов на квадратный фут (PSF) Материал Обшивка и настил PSF 11 ⁄329Фанера Plytanium®. . . . . . . . . . . . . . . 1.1 15 ⁄329 плитаниевая фанера. . . . . . . . . . . . . . . . 1,5 19 ⁄329 плитаниевая фанера. . . . . . . . . . . . . . . . 1,8 23 ⁄329 плитаниевая фанера. . . . . . . . . . . . . . . . 2,2 7 ⁄89 плитаниевой фанеры. . . . . . . . . . . . . . . . 2,6 11⁄89 плитаниевая фанера. . . . . . . . . . . . . . . . . 3,4 3 ⁄89 ОСП . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1,3 7 ⁄169 ОСП . . . . . . . . . . . . . . . . . . . . . . . . . . . ….

Допустимая равномерная нагрузка на перекрытие (PLF) Серия балок Глубина Пролет балок: Срок службы Всего Срок службы Всего Срок службы Всего Срок службы Всего Срок службы Всего Срок службы Всего Срок службы Всего Срок службы Всего Срок службы Всего Срок службы Всего Срок службы Всего Срок службы Всего Срок службы Всего Срок службы Всего Срок службы Всего Срок службы Всего Срок службы Всего Срок службы Всего Срок службы Всего Срок службы Всего Срок службы Всего Срок службы Всего Срок службы Всего Срок службы Всего Срок службы Всего Срок службы Всего Срок службы Всего Срок службы Всего Срок службы Всего Срок службы Всего Срок службы Всего Срок службы Всего Всего в реальном времени Всего в реальном времени Всего в реальном времени Всего 1 . См. Общие примечания на стр. 11 . 2 . Рекомендуется отклонение динамической нагрузки L/480 (см. Характеристики системы на стр. 5). Для L/360 (минимальный код отклонения) умножьте значение L/480 на 1,33. ГРУЗИЯ-ПАСИФИК ВУД ПРОДУКТС 3 . Общее отклонение нагрузки ограничено до L/240. КОНСТРУКТИВНЫЕ ПИЛОМАТЕРИАЛЫ…

Допустимая равномерная нагрузка на крышу (PLF) Серия балок Глубина Пролет балок: 1 . См. Общие примечания на стр. 11 . 2 . Все балки крыши должны иметь уклон не менее 1⁄49 дюйма 129 . 3 . Использование этой таблицы для горизонтальных пролетов должно быть ограничено наклоном крыши 29 на фут или менее. Для больших уклонов преобразуйте горизонтальный пролет в пролет вверх по склону, используя таблицу на стр. 14. 4 . Общее отклонение нагрузки ограничено до L/180. Для меньшего прогиба используйте ряд L/240. 5 . Таблица применима только к гравитационным нагрузкам. КОНСТРУКТИВНЫЕ ПИЛОМАТЕРИАЛЫ ДЛЯ ЖИЛОГО ОБЪЕКТА GEORGIA-PACIFIC WOOD PRODUCTS

Пролеты вверх по склону и длины обрезки для наклонных крыш Глубина балки 91⁄29 Коэффициент уклона При использовании таблицы равномерной нагрузки для крыш с уклоном более 2 (на фут) замените пролет вверх по склону в таблице на стр. 13. Горизонтальный пролет Lh ПРИМЕР: уклон 7/12 и горизонтальный пролет 208-09, выступ 28-0 9 (горизонтальный) с одного конца, стены 2×4 Пролет вверх по склону: 208 x 1,158 = 23,168 — для проверки грузоподъемности используйте колонну с пролетом балки 248. Общая длина: Lh = 28 + 3,5 9/12 + 208 + 3,59/12 = 22,5838 Если будет использоваться балка 149, Lp = 0,681 фута L = (22,5838x 1,158) + 0,6818 = 26,8328 =…

Примечания по установке A. Деревянный брус не должен устанавливаться в непосредственном контакте с бетонной или каменной конструкцией в соответствии с нормами и должен использоваться только в крытых, сухих условиях (содержание влаги менее 16%). B. За исключением отрезания по длине и пропила под углом, верхние и нижние полки балок Wood I Beam™ не должны резаться, сверлить или делать надрезы. C. Сосредоточенные нагрузки должны прилагаться только к верхней поверхности верхней полки, а не к нижней полке. Свяжитесь с Georgia-Pacific для получения исключений. D. При прибивании гвоздей к широкой поверхности фланца соблюдайте расстояние в. ..

Типовой каркас GEORGIA-PACIFIC WOOD PRODUCTS JENINEERED LUMBER RESIDENTIAL GUIDE

Все каталоги и технические брошюры Georgia Pacific

  1. СИНЯЯ ЛЕНТА

    2 страницы

  2. Технические характеристики Infinicor® Thin MDF

    2 страницы

  3. Внутренние панели DensArmor Plus® Представление

    2 страницы

  4. GP LAM® LVL

    24 страницы

  5. Руководство по продукции из инженерных пиломатериалов — ободная доска FiberStrong

    3 страницы

  6. Инструкции по установке декоративной стеновой панели

    3 страницы

  7. Обшивка из обычного фибрового картона: инструкции по установке

    2 страницы

  8. Литература: деревянные балки I Beam — One Strong Performer

    1 страницы

  9. Литература: Пиломатериал из ламинированного шпона GP LAM — опора конструкции, на которую можно положиться

    1 страницы

  10. Промышленная штукатурка: Сельскохозяйственная штукатурка

    4 страницы

  11. Фанера Plytanium: панели PlyFrame

    2 страницы

  12. Фанера Plytanium: фанерные панели

    1 страниц

  13. Фанера Plytanium: Брошюра о полной линейке фанеры Georgia-Pacific

    16 страниц

  14. Plytanium Plywood:DryPly Plywood — строим, чтобы выдерживать непогоду

    1 страниц

  15. Ориентированно-стружечная плита: Термостат ОСП Теплоизоляция Обшивка

    1 страниц

  16. Ориентированно-стружечная плита: DryMax High-Performance OSB FSC

    1 стр.

    Балки деревянные двутавровые: Деревянные двутавровые балки купить в Москве от производителя 🏠ИнтерСити

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Scroll to top
