Балки покрытия односкатные и двускатные
Производственное обьединение | В отрасли с 2008 года | С нами надежно, качественно, выгодно, быстро, удобно и на долго!

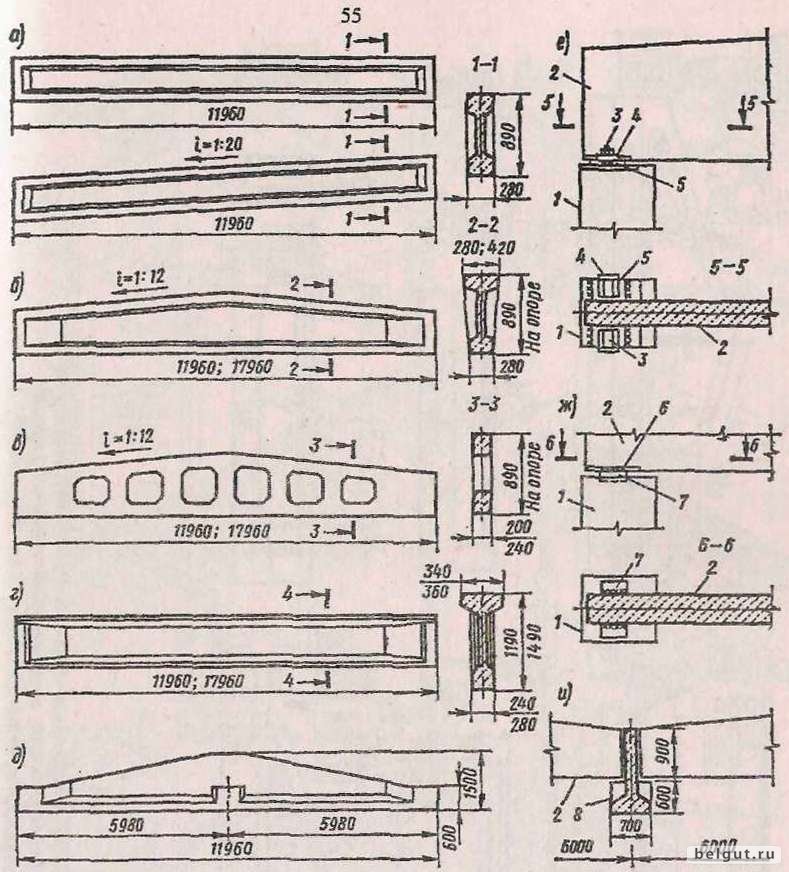

Балки таврового сечения подразделяются на два типа односкатные БО, и двускатные БД. Помимо этого существует деление по несущей способности на 3 типа. В производстве балок покрытия применяется бетон марки 300, рабочая арматура сталь Ст5.

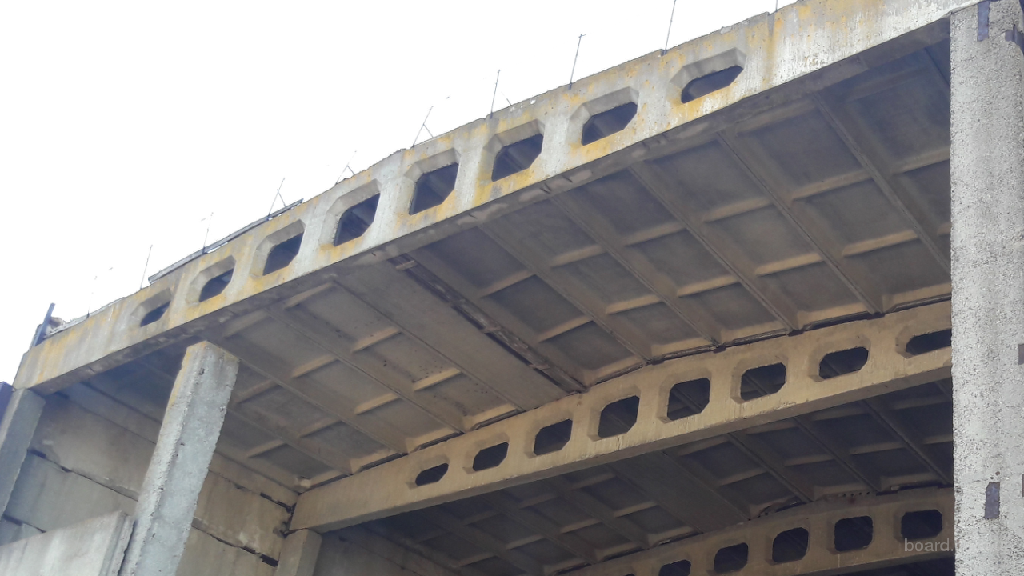

Балки опираются на колонны с верхней шириной 400 мм. В конструкции балок железобетонных предусмотрены закладные детали для крепления плит покрытия. При установке крана должны быть предусмотрены дополни тельные закладные детали. Для установки освещения и проводки в стенках балок имеются отверстия диаметром 5 см с шагом в 1 метр. Если данные ЖБИ устанавливаются в помещениях с повешенной влажностью и агрессивной средой, необходимо произвести дополнительные работы по защите железобетонных конструкций.
При недостаточной устойчивости изделий согласно расчетам, усиливаются опоры балок, также возможно дополнительные распорки.
Хранение балок на складе ЖБИ и перевозка осуществляется на прокладках из дерева. Отпускаются балки покрытия при достижении бетоном 70% прочности, а монтаж после 100%.
Наша компания занимается производством и реализацией железобетонных балок покрытия всех типоразмеров. Подробности уточняйте у наших специалистов по телефону 8 (495) 642-43-87.
| Марка | Вес 1 шт., т | Штук на 1 а/м | Длина, мм | Ширина верх, мм | Ширина низ, мм | Высота, мм | Объем, м3 | Серия |
| Балки покрытия | ||||||||
1. Односкатные | ||||||||
| БО 6-3 | 1,50 | 5970 | 300 | 170 | 614 | 0,6 | ПК-01-115 | |
| БО 6-4 | 1,50 | 5970 | 300 | 170 | 614 | 0,6 | ПК-01-115 | |
| БСП 6.1-5 | 1,15 | 5960 | 200 | — | 590 | 0,46 | 1.462.1-10/93 | |
| БСП 6.1-6 | 1,15 | 5960 | 200 | — | 590 | 0,46 | 1.462.1-10/93 | |
| БСП 6.1-7 | 1,15 | 5960 | 200 | — | 590 | 0,46 | 1.462.1-10/93 | |
| БСП 6.1-8 | 1,15 | 5960 | — | 590 | 0,46 | 1.462.1-10/93 | ||
| БСП 6.1-9 | 1,15 | 5960 | 200 | — | 590 | 0,46 | 1.462.1-10/93 | |
| БСП 6.1-10 | 1,15 | 5960 | 200 | — | 590 | 0,46 | 1. 462.1-10/93 | |
| 1БСТ 6-3 | 1,15 | 5960 | 200 | — | 590 | 0,46 | 1.462.1-10/80 | |
| 1БСТ 6-4 | 1,15 | 5960 | 200 | — | 590 | 0,46 | 1.462.1-10/80 | |
| 1БСТ 6-5 | 1,15 | 5960 | 200 | — | 590 | 0,46 | 1.462.1-10/80 | |
| 1БСТ 6-6 | 1,15 | 5960 | 200 | — | 590 | 0,46 | 1.462.1-10/80 | |
| 2СБТ 60-3300 | 1,25 | 5980 | 200 | — | 550 | 0,5 | 1.862-1 | |
| БС 6-3 | 0,85 | 6150 | 200 | 90 | 500 | 0,34 | 1.862.1-8 | |
| БС 6-4 | 0,85 | 6150 | 200 | 90 | 500 | 0,34 | 1.862.1-8 | |
| БС 7.5-3 | 1,45 | 7690 | 250 | 90 | 700 | 0,58 | 1. 862.1-8 | |
| БС 7.5-4 | 1,45 | 7690 | 250 | 90 | 700 | 0,58 | 1.862.1-8 | |
| БС 9-3 | 2,40 | 9180 | 250 | 90 | 900 | 0,96 | 1.862.1-8 | |
| БС 9-4 | 2,40 | 9180 | 250 | 900 | 0,96 | 1.862.1-8 | ||
| БО 9-3 | 3,00 | 8970 | 300 | 170 | 786 | 1,2 | ПК-01-115 | |
| БСП 9.2-5 | 2,75 | 8960 | 220 | — | 890 | 1,1 | 1.462.1-10/93 | |
| БСП 9.2-7 | 2,75 | 8960 | 220 | — | 890 | 1,1 | 1.462.1-10/93 | |
| БСП 9.2-8 | 2,75 | 8960 | 220 | — | 890 | 1,1 | 1.462.1-10/93 | |
| БСП 9.2-9 | 2,75 | 8960 | 220 | — | 890 | 1,1 | 1. 462.1-10/93 | |
| 1БСД 9-3 | 2,75 | 8960 | 220 | — | 890 | 1,1 | 1.462.1-10/93 | |
| 1БСД 9-4 | 2,75 | 8960 | 220 | — | 890 | 1,1 | 1.462.1-10/93 | |
| 1БСД 9-5 | 2,75 | 8960 | 220 | — | 890 | 1,1 | 1.462.1-10/93 | |
| 1БСД 9-6 | 2,75 | 8960 | 220 | — | 890 | 1,1 | 1.462.1-10/93 | |
| МБСП 12-2 | 6,00 | 11960 | 340 | — | 900 | 2,4 | ТУ 400-1-238 | |
| 1БСП 12-4 | 4,50 | 11960 | 280 | — | 890 | 1,8 | 1.462.1-1/88 | |
| 2БСП 12-4 | 5,00 | 11960 | 280 | — | 890 | 2 | 1.462.1-1/88 | |
| 2БСП 12-5 | 5,00 | 11960 | 280 | — | 890 | 2 | 1. 462.1-1/88 | |
| 5,00 | 11960 | 280 | — | 890 | 2 | 1.462.1-1/88 | ||
| 2БСО 12-3 | 5,00 | 11960 | 280 | — | 890 | 2 | 1.462.1-1/88 | |
| 2БСО 12-4 | 5,00 | 11960 | 280 | — | 890 | 2 | 1.462.1-1/88 | |
| 2БСО 12-5 | 5,00 | 11960 | 280 | — | 890 | 2 | 1.462.1-1/88 | |
| 2БОЭ 12-3 | 4,50 | 11960 | 280 | — | 890 | 1,8 | 1.462.1-1/88 | |
| 2БОЭ 12-4 | 4,50 | 11960 | 280 | — | 890 | 1,8 | 1.462.1-1/88 | |
| СБЭ 18-2 | 13,10 | 17960 | 300 | — | 1490 | 5,24 | ТУ 5822-043 | |
| Марка | Вес 1 шт.  , т | Штук на 1 а/м | Длина, мм | Ширина верх, мм | Ширина низ, мм | Высота середины, мм | Высота по краям, мм | Объем, м3 |
| 2. Двускатные | ||||||||
| Серия ПК-01-115 | ||||||||
| БД 9-3 | 3,00 | 8950 | 300 | 100 | 963 | 590 | 1,20 | |
| Серия 1.462.1-3/89 | ||||||||
| 1БДР 12-3 | 4,70 | 11960 | 200 | — | 1390 | 890 | 1,88 | |
| 1БДР 12-4 | 4,70 | 11960 | 200 | — | 1390 | 890 | 1,88 | |
| 1БДР 12-5 | 4,70 | 11960 | 200 | — | 1390 | 890 | 1,88 | |
| 2БДР 12-4 | 5,00 | 11960 | 200 | — | 1390 | 890 | 2,00 | |
| 2БДР 12-5 | 5,00 | 11960 | 200 | — | 1390 | 890 | 2,00 | |
| 2БДР 12-6 | 5,00 | 11960 | 200 | — | 1390 | 890 | 2,00 | |
| 2БДР 12-7 | 5,00 | 11960 | 200 | — | 1390 | 890 | 2,00 | |
| 3БДР 18-4 | 12,10 | 17960 | 280 | — | 1640 | 890 | 4,84 | |
| 3БДР 18-5 | 12,10 | 17960 | 280 | — | 1640 | 890 | 4,84 | |
| 3БДР 18-6 | 12,10 | 17960 | 280 | — | 1640 | 890 | 4,84 | |
| 3БДР 18-7 | 12,10 | 17960 | 280 | — | 1640 | 890 | 4,84 | |
Раб. чертеж КЖИ 7Б-СН | ||||||||
| Б 24-К7 | 27,55 | 23700 | 600 | — | 2200 | 1015 | 11,02 | |
| БДС 24-К7 | 27,55 | 23700 | 600 | — | 2200 | 1015 | 11,02 | |
