Устройства защита от скачков напряжения для дома и квартиры

Содержание

Источники бесперебойного питания (ИБП)

Эффективность приборов для защиты от скачков напряжения

Высокий уровень развития современных технологий позволил оснастить наше жилье высокотехнологичной бытовой техникой, которая экономит время, облегчает труд и упрощает жизнь. В подавляющем большинстве квартир и жилых домов обязательно найдутся автоматические стиральные и посудомоечные машины, микроволновки, холодильники, аудио- и видеоаппаратура, персональные компьютеры, а также другие электроприборы, реализованные на основе электронных компонентов и имеющие цифровые алгоритмы управления.

С ростом функциональности, эффективности и удобства эксплуатации растут и требования таких устройств к питающему напряжению, показатели которого, к сожалению, далеко не всегда соответствуют действующим стандартам качества электроэнергии.

По ряду причин, речь о них пойдет ниже, в электрических сетях могут возникать либо резкие колебания (скачки) напряжения, либо его длительные отклонения как в большую, так и в меньшую сторону. И то, и другое приводит не только к сбоям в работе или выходу из строя дорогостоящей бытовой техники, но и представляет реальную угрозу для безопасности жизни и здоровья людей.

Допустимые отклонения сетевого напряжения по ГОСТ

Стандартный уровень напряжения однофазной электросети в нашей стране составляет 230 В – именно на это номинальное значение рассчитана вся современная бытовая техника. Согласно требованиям ГОСТ 29322-2014 (IEC 60038:2009), определяющего нормы качества электроэнергии, расхождение с данной величиной не должно превышать ±10%. Таким образом, применительно к однофазной домашней сети диапазон предельно допустимого напряжения составляет 207-253 В.

Крайние значения из этого диапазона, не говоря уже о больших отклонениях, губительно влияют на многие современные электроприборы, в особенности на те, которые не имеют в своём составе импульсного блока питания. При этом следует понимать, что неисправность бытовой техники, вызванная некачественным электропитанием, не будет считаться гарантийным случаем – производитель, как правило, оговаривает подобные ситуации следующим образом: «Гарантия не распространяется на изделие, вышедшее из строя по причине повышенного/пониженного входного напряжения».

Причины и последствия перепадов напряжения в сети

Причины возникновения колебаний и резких перепадов сетевого напряжения чаще всего следующие:

Недостаточная мощность и общий износ подстанций, которые не всегда соответствуют фактическому потреблению электроэнергии, в результате чего сеть работает с перегрузкой и постоянными сбоями.
Плохое состояние инфраструктуры энергетического комплекса, являющееся причиной частых аварий и ухудшения общего качества электроэнергии.
Несимметричное (неравномерное) распределение нагрузки, вызывающее перекос фаз и скачок напряжения в однофазной сети.
Атмосферные явления, например, попадание разряда грозовой молнии в линию электропередач или обрывающий провода ледяной дождь.
Человеческий фактор. Короткие замыкания и перенапряжения часто возникают вследствие некорректного подключения или умышленного вандализма.
Включение мощных нагрузок, приводящее к падению сетевого напряжения (при отключении таких нагрузок наблюдается обратная картина – резкий рост сетевого напряжения).

Небольшие перепады напряжения в сети снижают, в первую очередь, эффективность осветительного и нагревательного оборудования. Кроме того, они могут повлечь за собой сбои в работе и остальных электроприборов, в особенности тех, которые имеют электронное управление (газовые котлы, стиральные машины, кухонная техника и т. п.).

Куда более плачевные последствия вызывают значительные сетевых отклонения: даже кратковременные провалы или скачки напряжения довольно часто становятся причиной сокращения срока службы бытовой техники, а в худшем случае и её моментального выхода из строя.

Наиболее опасны перенапряжения – резкие и сильные броски сетевого напряжения в большую сторону (на десятки и сотни вольт), такое явление практически всегда губительно для любого электрооборудования.

Спасут ли пробки или автоматы?

Автоматические выключатели и их более ранние аналоги, предохранительные пробки, являются устройствами защиты от коротких замыканий и длительных перегрузок. Их защитное срабатывание происходит только при недопустимо длительном по времени превышении током в цепи определённого значения, которое во время сетевого перепада может быть и не достигнуто.

В итоге пробки и автоматы либо вообще не сработают, либо сработают через длительный промежуток времени, поэтому такие изделия вряд ли можно рассматривать в качестве серьёзной защиты от сетевых скачков и колебаний.

Как защитить технику от скачков напряжения?

Для того, чтобы в условиях нестабильной электросети гарантировать безопасное и надёжное функционирование своей бытовой техники необходимо принять определённые меры защиты. Они заключаются в установке и правильной эксплуатации специального устройства, нейтрализующего скачки напряжения и другие негативные сетевые явления.

Рассмотрим основные типы данных устройств.

Сетевой фильтр

Основное назначение этого прибора определяется его названием: фильтрация и сглаживание приходящих из сети помех. При наличии в составе варистора он будет защищать и от экстремальных перенапряжений.

Следует понимать, что сетевой фильтр не обеспечивает коррекцию напряжения, следовательно, при сетевых отклонениях как хронических, так и резких прибор будет неэффективен.

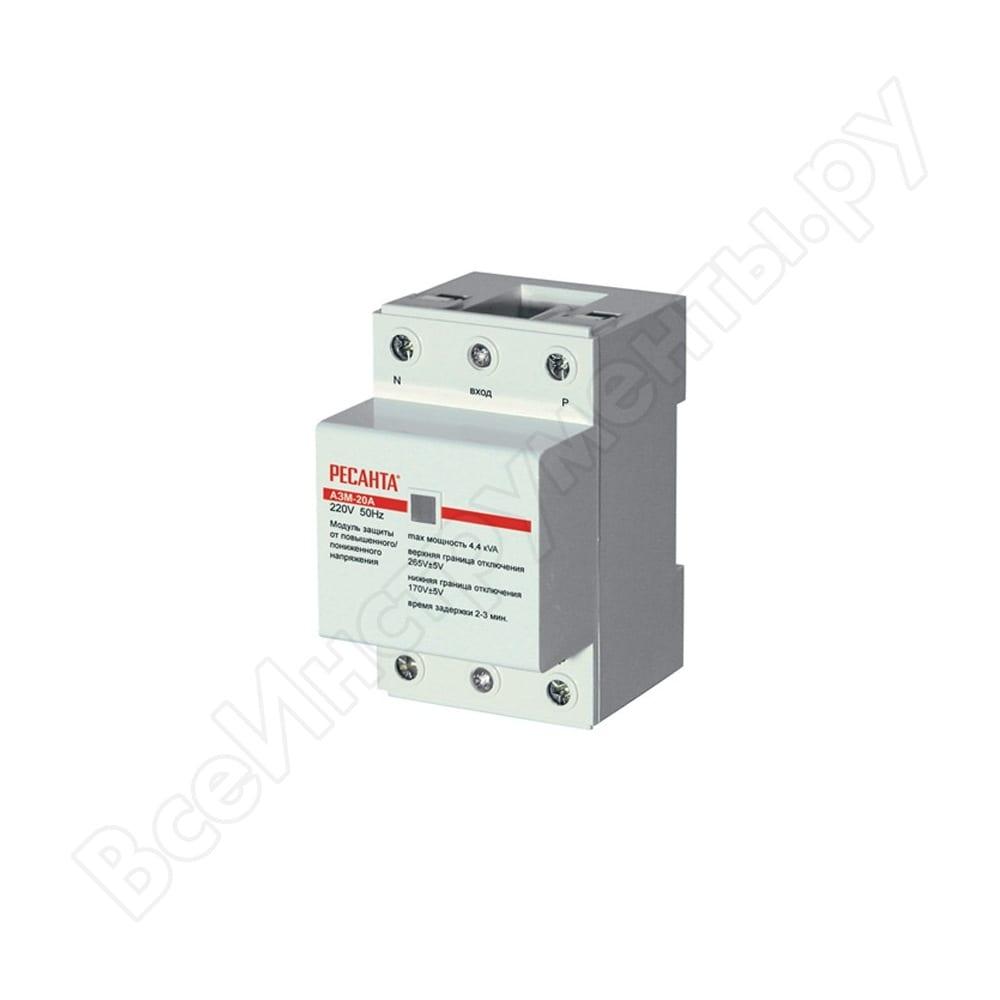

Реле контроля напряжения (РКН)

Основная задача такого реле заключается в своевременном обесточивании подключенного оборудования при выходе питающего напряжения из определённого диапазона. Причем границы максимально допустимого и минимально допустимого значения пользователь задаёт самостоятельно.

РКН отличаются компактностью, достаточным токовым номиналом и удобным исполнением, позволяющим размещать их непосредственно в вводном щитке и использовать для защиты сразу всей домашней электросети.

Из недостатков можно назвать не самую эффективную защиту от значительных импульсных перенапряжений, а также неспособность повышать качество сетевого напряжения.

Обратите внимание!
В случае электросети с периодическими скачками, срабатывание реле контроля напряжения может стать постоянным явлением, при этом частое обесточивание электросети значительно понизит комфорт проживания в квартире или доме.

Устройства защиты от импульсных перенапряжений (УЗИП)

Эти устройства хорошо зарекомендовали себя в качестве защиты от импульсных перенапряжений, возникающих при грозовых разрядах, коротких замыканиях или переходных коммутационных процессах. Но они совершенно бесполезны при сетевых колебаниях и скачках, в результате которых напряжение не достигает экстремальных значений, а именно такие явления наиболее распространены и случаются во многих электросетях практически ежедневно.

УЗИП логичнее всего использовать в связке с другим устройством защиты, например, с упомянутым выше реле контроля напряжения – это повысит надежность системы электропитания и обеспечит ей максимальный уровень устойчивости перед импульсными перенапряжениями.

Стабилизаторы напряжения

Данные приборы регулируют входное напряжение и стараются максимально приблизить его фактические параметры к номинальным значениям. Качественный прибор способен быстро нейтрализовать сетевое колебание или подтянуть хронически пониженное/повышенное напряжение до установленной величины.

Применение современного стабилизатора (в частности – инверторного) позволит повысить качество электроэнергии в домашней сети до уровня, удовлетворяющего требованиям даже самого чувствительного к характеристикам электропитания оборудования. Однако не все стабилизаторы одинаково эффективны — на рынке представлено большое количество моделей, которые не способны обеспечить защиту должного уровня и уязвимы для скачков напряжения.

Ознакомиться с полным модельным рядом инверторных стабилизаторов напряжения «Штиль» можно, перейдя по ссылке:
Инверторные стабилизаторы напряжения «Штиль».

Источники бесперебойного питания (ИБП)

Аналогично стабилизаторам напряжения, современный ИБП является эффективным средством защиты от сетевых скачков, отклонений и колебаний. Главным отличием этих приборов от всех вышерассмотренных является способность обеспечить бесперебойное питание нагрузки при отсутствии напряжения в основной сети. Работа в автономном режиме поддерживается благодаря аккумуляторным батареям, от емкости которых зависит ее продолжительность.

ИБП, как и стабилизаторы, строятся на основе разных схем и имеют различные принципы работы. Если требуется устройство, гарантирующее высокое качество электропитания при работе и от сети, и от батарей, то необходимо выбирать ИБП с двойным преобразованием или, иначе говоря, онлайн ИБП.

Ознакомиться с полным модельным рядом онлайн ИБП «Штиль» можно, перейдя по ссылке:
Источники бесперебойного питания топологии онлайн от ГК «Штиль».

Эффективность приборов для защиты от скачков напряжения

Подытожив, можно сказать, что сетевой фильтр и РКН обеспечивают лишь частичную защиту и не справляются со всем спектром сетевых проблем. Стабилизатор напряжения и ИБП универсальнее – подключенное к ним оборудование менее досягаемо для негативных сетевых воздействий (если перед стабилизатором или ИБП дополнительно установить УЗИП, то уровень защиты возрастет ещё больше).

Однако далеко не все стабилизаторы и ИБП качественны и по-настоящему надежны, поэтому следует максимально внимательно подходить к выбору устройства и при возникновении любых вопросов консультироваться с профессионалами.

Стоит отметить, что средняя стоимость качественного ИБП превышает стоимость схожего по мощности и качеству стабилизатора (при примерно одинаковом функционале по борьбе с сетевыми скачками).

Устройства защиты от скачков напряжения


	Защита от дугового пробоя и опасного искрения (дуги) в электропроводке Защита однофазных потребителей от скачков, длительных перенапряжений и провалов напряжения, возникающих в результате аварий на линии (обрыв нуля, перехлёстывание проводов и пр.) Варисторная защита электрооборудования от высоковольтных импульсных скачков сетевого напряжения (коммутационные помехи, удалённые грозовые разряды и пр.) Номинальный/максимальный ток коммутации 63А/80А при напряжении 250В Функция дистанционного управления (контактор) Сохраняет работоспособность в широком диапазоне напряжения питания — 0. ..440В Климатическое исполнение УХЛ4 (-25⁰C…+55⁰C) или УХЛ2 (-40⁰C…+55⁰C) Подробнее

	Номинальный ток нагрузки 63А/250В (14кВт) Максимальный ток нагрузки 80А/250В (18кВт)- 5мин Двухпороговая защита от перенапряжения (задержка срабатывания): >270В/0,2с и >300В/20мс Двухпороговая защита от снижения напряжения (задержка срабатывания): <155В/10с и <130В/100мс Сохраняет работоспособность в широком диапазоне напряжения питания — 0…440В Подключение нагрузки при переходе сетевого напряжения через ноль Ширина корпуса — 18мм Подробнее

	Максимальный ток коммутации 63А/250В (14кВт) Сохраняет работоспособность в диапазоне напряжений 20. ..440В Синхронное управление реле — замыкание контактов реле осуществляется при переходе сетевого напряжения через ноль Защита однофазных потребителей от скачков, длительных перенапряжений и провалов напряжения, возникающих в результате аварий на линии (обрыв нуля, перехлёстывание проводов и пр.) Варисторная защита электрооборудования от высоковольтных импульсных скачков сетевого напряжения (коммутационные помехи, удалённые грозовые разряды и пр.) Номинальный/максимальный ток коммутации 63А/80А при напряжении 250В Функция дистанционного управления (контактор) Задержка повторного включения 10сек … 360сек (выбирается пользователем) Климатическое исполнение УХЛ4 (-25⁰C…+55⁰C) Подробнее

	Номинальный ток коммутации 63А (Максимальный ток коммутации 80А в течение 30 минут) Регулируемые пороги защиты от перенапряжения и снижения напряжения, >240. ..290В и <100…190В Фиксированный порог защиты от перенапряжения >300В/20мс Фиксированный порог защиты от снижения напряжения <85В/100мс Ограничение потребляемой мощности >0,5…14,5кВт Сохраняет работоспособность в диапазоне напряжений от 30В до 440В Энергонезависимая память событий (число отключений, минимальное и максимальное значение напряжения) Измерение параметров сети (напряжение, ток, мощность) Подключение нагрузки при переходе сетевого напряжения через ноль Ширина корпуса — 18мм Подробнее

	УЗМ-51М и УЗМ-51МТ: Максимальный ток коммутации 63А/250В (14кВт) УЗМ-16: Максимальный ток коммутации 16А Синхронное управление реле — замыкание контактов реле осуществляется при переходе сетевого напряжения через ноль Защита однофазных потребителей от скачков, длительных перенапряжений и провалов напряжения, возникающих в результате аварий на линии (обрыв нуля, перехлёстывание проводов и пр. ) Варисторная защита электрооборудования от высоковольтных импульсных скачков сетевого напряжения (коммутационные помехи, удалённые грозовые разряды и пр.) Номинальный/максимальный ток коммутации 63А/80А при напряжении 250В Функция дистанционного управления (контактор), термозащита (УЗМ-51МТ) Задержка повторного включения 10с или 6мин (выбирается пользователем) Климатическое исполнение УХЛ4 (-25⁰C…+55⁰C) или УХЛ2 (-40⁰C…+55⁰C) Подробнее

	Наличие функции дистанционного управления (3-х фазный статический контактор) Контроль обрыва фаз и контроль чередования фаз Максимальный ток коммутации 63А по каждой из фаз (14,5кВтх3) Контроль частоты сети 45-55Гц Двухпороговая защита от перенапряжения/(задержка срабатывания): >265В/0,2с, >300В/20мс Двухпороговая защита от снижения напряжения/(задержка срабатывания): <170В/10с, <130В/100мс Встроенная варисторная защита от импульсных возмущений в сети Переключаемая задержка повторного включения от 2с до 8мин Функция дистанционного управления (контактор) Время срабатывания при скачках напряжения — менее 30мс

Устройства защиты от скачков напряжения УЗМ-50ЦМ

НАЗНАЧЕНИЕ УСТРОЙСТВА

Устройство защиты многофункциональное УЗМ-50ЦМ (далее устройство) предназначено для использования в квартире, доме, офисе и т.

д. с целью защиты однофазных потребителей от работы на повышенном или пониженном сетевом напряжении; защиты однофазных потребителей от разрушающего воздействия импульсных скачков напряжения, вызванных срабатыванием близкорасположенных и подключённых к этой же сети электродвигателей, магнитных пускателей или электромагнитов, а так же защиты сети от длительной перегрузки по потребляемой мощности.

Устройство может применяться в сетях любой конфигурации; TN-C, TN-S, TN-C-S, ТТ. Устройство не заменяет другие аппараты защиты (автоматические выключатели, УЗИП, УЗО и пр.).

Также предназначены для уменьшения пусковых токов при включении ёмкостных нагрузок. Снижение пускового тока осуществляется за счёт замыкания контактов реле при нулевом сетевом напряжении (переходе сетевого напряжения через ноль).

КОНСТРУКЦИЯ УСТРОЙСТВА

Устройство представляют собой реле контроля напряжения с мощным встроенным реле на выходе, дополненное варисторной защитой. Устанавливается на монтажную рейку-DIN шириной 35мм (ГОСТ Р МЭК 60715-2003) с передним подключением проводов питания коммутируемых электрических цепей. Клеммы туннельной конструкции обеспечивают надёжный зажим проводов суммарным сечением до 25мм². На лицевой панели расположены: кнопки управления «+» и «-», двухцветный зелёный/красный светодиод (далее-СД) «норма/авария», жёлтый светодиод (далее-СД) «реле», трёхразрядный семисегментный индикатор для отображения информации.

РАБОТА УСТРОЙСТВА

При подаче питания устройство начинает контроль сетевого напряжения. Если напряжение сети находится между заданными в настройках значениями верхнего U_max и нижнего U_min порогов срабатывания начинается отсчет времени автоматического повторного включения (АПВ). При этом на индикаторе отображается время в секундах до подключения нагрузки (оборудования) к сети. В процессе отсчета времени АПВ на дисплее периодически появляется индикация «ton». Если до окончания отсчета времени АПВ напряжение сети не выйдет за установленные пороги срабатывания, то по окончании отсчета произойдет подключение нагрузки к сети.

Затем устройство переходит в режим отображения текущего значения напряжения сети, а на индикаторе отобразится знак «U» в течение 1с, затем устройство отобразит текущее значение напряжения сети. Для перехода в режим индикации тока нагрузки необходимо однократно нажать кнопку «-», на индикаторе появится знак «А» в течение 1с, затем устройство отобразит текущее значение тока. Для перехода в режим индикации потребляемой мощности необходимо однократно нажать кнопку «-», на индикаторе отобразится знак «Р» в течение 1с, затем устройство отобразит текущее значение мощности. При нахождении в режиме отображения напряжения, тока или мощности на дисплей с периодичностью 10 секунд на 1 секунду выводится символ выбранного режима отображения (U, A или P).

Кнопка «+» используется для включения или отключения нагрузки без выдержки времени.

При нажатии на кнопку «+» изменится состояние контакта реле включено/выключено. Если реле выключено вручную, то сброс и повторная подача питание не приведут к автоматическому включению нагрузки к сети. При выключенном реле на индикаторе с периодичностью в 10 сек. отображается «OFF» в течение 1секунды, и текущее значение входного напряжения.

При работе Устройство осуществляет непрерывный контроль сетевого напряжения и значения мощности потребляемой нагрузкой.

При выходе напряжения сети за установленные пороги срабатывания, устройство отсчитывает задержку срабатывания (табл.1). Если длительность аварии по напряжению сохраняется более соответствующей задержки срабатывания, происходит отключение нагрузки от сети. На дисплее отображается «U.Er» на время 1сек., устройство автоматически переходит в режим отображения измеряемого напряжения. После нормализации напряжения устройство подключает нагрузку, после отсчета времени АПВ. Если в процессе отсчета времени АПВ напряжение сети повторно выйдет за заданные пороги срабатывания, отсчет времени АПВ сбросится.

При напряжении сети ниже 80В, на индикаторе отображается .

Если в процессе работы устройства мощность, потребляемая нагрузкой, превысит установленный порог срабатывания, устройство перейдет в режим отображения мощности «Р» и начнет отсчёт времени отключения нагрузки. В процессе отсчета времени отключения нагрузки светодиод «норма/авария» горит красным и дважды мигает зелёным. Если превышение допустимой мощности сохранится до окончания отсчета времени, устройство отключит нагрузку от сети и начнет отсчет времени включения равный значению времени отключения («t. P», устанавливается в настройках устройства). В процессе отсчета СД «норма/авария» горит зелёным и дважды мигает красным, при этом на индикаторе на 1сек. отображается «ton». Если после включения реле превышение потребляемой мощности сохраняется, повторно начинается отсчёт времени «t. P», при этом время включения «t. P» в следующем цикле увеличивается на это же время «t. P».

С целью уменьшения пусковых токов при включении ёмкостных нагрузок включение встроенного силового реле происходит при нулевом сетевом напряжении (переходе сетевого напряжения через ноль).

При работе Устройство осуществляет запись в энергонезависимую память значений минимального и максимального напряжения сети, максимальной мощности потребляемой нагрузкой, а также количества отключений нагрузки по каждому типу аварии.

Устройства защиты от скачков напряжения УЗМ-51М, УЗМ-16

Параметр

Ед.изм.

УЗМ-51М, УЗМ-51МТ

УЗМ-16

Параметры защиты

Уровень ограничения напряжения при токе помехи 100А, не более

кВ

1,2

Максимальная энергия поглощения (одиночный импульс 10/1000мкс)

Дж

200

Максимальный ток поглощения, одиночный импульс 8/20мкс / повторяющиеся импульсы 8/20мкс

6000

1200

Время срабатывания импульсной защиты

нс

<25

Порог отключения нагрузки при повышении напряжения, U_верх

240, 250, 255, 260, 265, 270, 275, 280, 285, 290

Верхний порог ускоренного отключения нагрузки при повышении напряжения выше верхнего критического порога, U_{верх. кр.}

300 ± 15В

Порог отключения нагрузки при снижении напряжения, U_низ

210, 190, 175, 160, 150, 140, 130, 120, 110, 100

210, 200, 190, 180, 175, 160, 150, 140, 130, 120

Порог ускоренного отключения нагрузки при снижении напряжения ниже нижнего критического порога, U_низ.кр

80± 10В

100± 10

Гистерезис возврата верхнего и нижнего порога от установленного значения

Питание

Номинальное напряжение питания

230

Частота напряжения питания

Гц

50/60

Максимальное напряжение питания

440

400

Электроэрозионная стойкость контактов, не менее

циклов

100000

Потребляемая мощность, не более

Вт

1,5

Коммутирующая способность контактов

Номинальный ток нагрузки (при сечении подключаемых проводов не менее 16мм2,медь), нагрузка АС1 (активная, резистивная)

Номинальный ток нагрузки (при сечении подключаемых проводов не менее 16мм2,медь), нагрузка АС3 (индуктивная, реактивная)

4,5

Максимальный ток нагрузки, (не более30мин)

Номинальная мощность нагрузки (при AC230В)

кВт

14,5

Максимальная мощность нагрузки (не более30мин)

кВт

18,4

3,5

Ток перегрузки/время воздействия, мс без сваривания контактов

А/мс

2000/10

Задержка включения /повторного включения, выбирается пользователем

6мин/10с

Пороги напряжения	верхний > 300 ± 15В	верхний 240 — 290	нижний 210 — 100	нижний <80 ± 15В
Время отключения нагрузки	0,02 сек.	0,1 сек.	10 сек.	0,5 сек.

Сечение подключаемых проводников

мм²

0,5-33 (20-2AWG)

Момент затяжки винтового соединения клеммы

2,8

0,4

Диапазон рабочих температур (по исполнениям)

°С

-25…+55 (УХЛ4)

-40…+55 (УХЛ2)

Температура хранения

°С

-40…+70

Помехоустойчивость от пачек импульсов в соответствии с
ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4)

уровень 3 (2кВ/5кГц)

Помехоустойчивость от перенапряжения в соответствии с
ГОСТ Р 51317.

4.5-99 (IEC/EN 61000-4-5)

уровень 3 (2кВ А1-А2)

Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата)

УХЛ4 или УХЛ2

Степень защиты реле по корпусу / по клеммам по ГОСТ 14254-96

IP40/IP0

IP40/IP20

Степень загрязнения в соответствии с ГОСТ 9920-89

Виброустойчивость

Ударопрочность

Максимальная механическая износостойкость

1*10⁶

Максимальная электрическая износостойкость

1*10⁵

Габаритные размеры

мм

83х35х63

18х93х62

Масса, не более

кг

0,16

0,07

Срок службы, не менее (на изделия выпущенные после 2015 г. )

лет

Устройства защиты от скачков напряжения УЗМ-50Ц

Кнопка «+» используется для включения или отключения нагрузки без выдержки времени. При нажатии на кнопку «+» изменится состояние контакта реле включено/выключено. Если реле выключено вручную, то сброс и повторная подача питание не приведут к автоматическому включению нагрузки к сети. При выключенном реле на индикаторе с периодичностью в 10 сек. отображается «OFF» в течение 1секунды, и текущее значение входного напряжения.

При напряжении сети ниже 80В, на индикаторе отображается .

Устройства защиты от скачков напряжения УЗМ-3-63К

Параметр	Ед.изм.	УЗМ-3-63К
Параметры защиты
Порог отключения нагрузки при повышении напряжения, U_max (t_откл=0,5с)	В	243, 249, 255, 261, 267, 273, 279, 285, 291, 297±3
Порог отключения нагрузки при снижении напряжения, U_min (t_откл=10с)	В	217, 211, 205, 199, 193, 187, 181, 175, 169, 163±3
Порог ускоренного отключения нагрузки при скачке напряжения (t_откл=30мс)	В	300
Порог отключения нагрузки при провале напряжения (t_откл=100мс)	В	110
Допустимый разброс напряжений по фазам, не более	%	25
Ширина зоны «гистерезиса» порога срабатывания	%	U_ном± 2,5
Порог срабатывания по частоте	Гц	45/55 ±0,5
Уровень ограничения напряжения при токе помехи 100А, не более	кВ	1,2
Максимальная энергия поглощения (одиночный импульс 10/1000мкс)	Дж	200
Максимальный ток поглощения, одиночный импульс 8/20мкс/повторяющиеся импульсы 8/20мкс	А	6500/4500
Время срабатывания импульсной защиты	нс	<25
Питание
Номинальное напряжение питания	В	230
Частота напряжения питания	Гц	50
Максимальное напряжение питания	В	440
Потребляемая мощность	ВА	2,2
Коммутирующая способность контактов
Номинальный ток нагрузки (при сечении подключаемых проводов не менее 16мм2,медь), нагрузка АС1 (активная, резистивная)	А	63
Номинальный ток нагрузки (при сечении подключаемых проводов не менее 16мм2,медь), нагрузка АС3 (индуктивная, реактивная)	А	25
Номинальная мощность нагрузки (АС250В) по каждой из фаз	кВт	14,5
Максимальное коммутируемое напряжение	В	400
Максимальный пропускаемый ток короткого замыкания (не более 10мс)	А	4500
Технические данные
Задержка включения/повторного включения, переключается пользователем		2с, 5с, 10с, 15с, 20с, 30с, 1мин, 2мин, 4мин, 8мин
Задержка отключения при повышении напряжения выше верхнего порога	с	0,2
Время ускоренного отключения нагрузки при скачке напряжения, t_откл	мс	30
Задержка отключения при снижении напряжения ниже нижнего порога	с	10
Время отключения нагрузки при провале напряжения, t_откл	мс	100
Сечение подключаемых проводников не менее	мм²	0,5-25 (20-4 AWG)
Диапазон рабочих температур (по исполнениям)	⁰С	-25…+55 (УХЛ4) -40…+55 (УХЛ2)
Температура хранения	⁰С	–40…+70
Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4)		уровень 3 (2кВ/5кГц)
Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5)		уровень 3 (2кВ А1-А2)
Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата)		УХЛ4 и УХЛ2
Степень защиты реле корпус/клеммы		IP40/IP20
Степень загрязнения в соответствии с ГОСТ 9920-89		2
Влажность	%	до 80 (при 25°С)
Высота над уровнем моря	м	до 2000
Рабочее положение в пространстве		произвольное
Режим работы		круглосуточный
Габаритные размеры	мм	105х63х94
Масса, не более	кг	0,45
Срок службы, не менее	лет	10

Защита от скачков напряжения | Каталог продукции компании БАСТИОН

Филиал №11 ДЕАН
(861) 372-88-46
www.dean.ru

Филиал ЭТМ
(86137) 6-36-20, 6-36-21
www.etm.ru

Филиал ЭТМ
(8512) 48-14-00 (многоканальный)
www.etm.ru

Системы видеонаблюдения, филиал
(3854) 25-59-30
www.sv22.ru

Филиал ЭТМ
(8162) 67-35-10, 67-35-15
www.etm.ru

Филиал ЭТМ
(4922) 54-04-99, 54-04-98
www.etm.ru

Филиал ЭТМ
(8172) 28-51-08,
28-51-06, 27-09-39
www.etm.ru

Филиал ЭТМ
(3412) 90-88-93,
90-88-94,
90-88-95
www.etm.ru

Филиал ЭТМ
(4842) 51-79-78,
51-79-72,
51-79-37,
52-81-39
www.etm.ru

Протэк
(996) 334-59-64
www.pro-tek.pro

Системы видеонаблюдения, филиал
(3842) 780-755
www.sv22.ru

Филиал ЭТМ
(3842) 31-58-78, 31-60-18, 31-66-06
www.etm.ru

Филиал ЭТМ
(4942) 49-40-92, 49-40-93
www.etm.ru

Техника безопасности ОП на Стасова
(861) 235-45-30, 233-98-66, 8-918-322-17-14
www.t-save.ru

Техника безопасности ОП на Промышленной
(861) 254-72-00, 8-918-016-72-31, 8-989-270-02-12
www.t-save.ru

ДЕАН ЮГ ОП На Достоевского
(861) 200-15-44, 200-15-48, 200-15-49
www.dean.ru

ДЕАН ЮГ ОП На Рашпилевской
(861) 201-52-52
www.dean.ru

ДЕАН ЮГ ОП На Леваневского
(861) 262-33-66, 262-28-00
www.dean.ru

ДЕАН ЮГ ОП На Мандариновой
(861) 201-52-53
www.dean.ru

Филиал ЛУИС+
(861) 273-99-03
www.luis-don.ru

Филиал ЭТМ
(861) 274-28-88 (многоканальный),
200-11-55
www.etm.ru

Филиал ЭТМ
(3843) 993-600, 993-041, 993-042
www.etm.ru

Арсенал Безопасности ГК
(3812) 466-901 , 466-902, 466-903, 466-904, 466-905
www.arsec.ru

ДЕАН СИБИРЬ
(3812) 91-37-96, 91-37-97
www.dean.ru

СТБ
(3812) 51-40-04, 53-40-40
www.stb-omsk.ru

Филиал Ганимед СБ
(3812) 79-01-77
+7-913-673-99-01
www.ganimedsb.ru

Филиал ЭТМ
(3812) 60-30-81
www.etm.ru

КомплектСтройСервис
(4912) 24-92-14
(4912) 24-92-15
www.kssr.ru

Филиал ЭТМ
(4912) 30-78-53,
30-78-54,
30-78-55,
29-31-70
www.etm.ru

Филиал Бастион
(8692) 54-07-74
+7-978-749-02-41
www.bastion24.com

Филиал Грумант Корпорация
(8692) 540-060, МТС Россия: +7 978 744 3859
www.grumant.ru

Бастион
(365) 512-514
+7-978-755-44-25
www.bastion24.com

Охранные системы
(365) 251-04-78
(365) 251-14-78
+7 (978) 824-22-38

Филиал Защита СБ
(4725) 42-02-31
www.zassb.ru

Филиал ЭТМ
(4725) 42-25-13, 42-62-51
www.etm.ru

Филиал ЦСБ
(8452) 65-03-50, 8-800-100-81-98
www.centrsb.ru

Филиал ЭТМ
(4752) 53-70-07,
53-70-00
www.etm.ru

Филиал ЭТМ
(4872) 22-24-25,
22-24-26,
22-26-71
www.etm.ru

Центр Систем Безопасности
(3452) 500-067, 48-46-46, 41-52-55
www.csb72.ru

Филиал ДЕАН
(3452) 63-83-98, 63-83-99
www.dean.ru

Филиал ЛУИС+
(3452) 63-81-83
(3452) 48-95-35
www.luis.ru

Филиал РАДИАН
(3452) 63-31-85, 63-31-86
www.radiantd.ru

Филиал ЭТМ
(3452) 65-02-02
(3452) 79-66-60 (61/63)
(3452) 65-01-01
www.etm.ru

Востокспецсистема
(4212) 67-42-42
www.vssdv.ru

КОМЭН
(4212) 75-52-53, 75-52-54, 60-32-35
www.koman.ru

ТД «Планета Безопасности»
(4212) 74-62-12, 20-40-06, 74-85-11
www.planeta-b.ru

Филиал Хранитель
(4212) 21-70-82, 21-30-50, 24-96-56
www.hranitel-dv.ru

Филиал ЭТМ
(8202) 49-00-33, 49-00-39
www.etm.ru

АИСТ
+7 (4852) 45-10-78
+7 (4852) 45-10-73
www.aist76.ru

Филиал ЭТМ
(4852) 55-15-15,
55-57-94,
55-31-84,
55-33-84
www.etm.ru

Что такое СПД | Институт защиты от перенапряжения NEMA

Устройство защиты от перенапряжения (SPD) — это защитное устройство для ограничения переходных напряжений путем отклонения или ограничения импульсного тока и способное повторять эти функции, как указано. УЗИП ранее были известны как ограничители перенапряжения переходных процессов (TVSS) или вторичные разрядники перенапряжения (SSA). Вторичный ограничитель перенапряжения — это устаревший термин (часто используемый коммунальными службами) и чаще всего используется для устройства, которое не было сертифицировано по ANSI / UL 1449.В 2009 году, после принятия стандарта ANSI / UL 1449 (3-е издание), термин «ограничитель скачков напряжения» был заменен на «Устройство защиты от скачков напряжения».

Защита от перенапряжения — это экономичное решение для предотвращения простоев, повышения надежности системы и данных, а также устранения повреждения оборудования из-за переходных процессов и скачков напряжения как для силовых, так и для сигнальных линий. Подходит для любого объекта или нагрузки (1000 вольт и ниже). Типичные приложения SPD в промышленных, коммерческих и жилых помещениях включают:

Распределение энергии, шкафы управления, программируемые логические контроллеры, электронные контроллеры двигателей, мониторинг оборудования, цепи освещения, измерения, медицинское оборудование, критические нагрузки, резервное питание, ИБП, HVAC оборудование
Коммуникационные цепи, телефонные или факсимильные линии, каналы кабельного телевидения, системы безопасности, цепи сигнализации, развлекательный центр или стереооборудование, кухня или бытовая техника

Согласно Национальному электротехническому кодексу® (NEC) и ANSI / UL 1449, УЗИП имеют следующие обозначения:

Тип 1: Постоянно подключенные, предназначены для установки между вторичной обмоткой служебного трансформатора и стороной линии устройства максимального тока служебного размыкателя (служебное оборудование).Их основная цель — защитить уровни изоляции электрической системы от внешних скачков напряжения, вызванных молнией или переключением батареи конденсаторов электросети.
A Тип 2: Постоянно подключенный, предназначен для установки на стороне нагрузки устройства перегрузки по току сервисного отключения (сервисное оборудование), включая расположение фирменных панелей. Их основная цель — защитить чувствительную электронику и нагрузки на базе микропроцессоров от остаточной энергии молнии, скачков напряжения, генерируемых двигателем, и других внутренних событий.
Тип 3: УЗИП в точке использования, устанавливаемые на минимальной длине проводника 10 метров (30 футов) от электрической сервисной панели до точки использования. Примеры включают в себя SPD, подключаемые шнуром, с прямым подключением и с розеткой.

. Для получения дополнительной информации о типах SPD (включая тип 4, тип 5 и компоненты в сборе) см. Документ под названием «Рекомендации по применению типа SPD» на странице справочных материалов.

Ограничители перенапряжения и устройства защиты от перенапряжения Raycap.com

Ограничители перенапряжения и устройства защиты от перенапряжения

Один из распространенных вопросов, которые задают в Интернете, — это «различия между ограничителями перенапряжения и устройствами защиты от перенапряжения». Эти два термина обычно используются взаимозаменяемо вместе с другими фразами, такими как протектор, разрядник, подавитель, регулятор, ограничитель и TVSS. В то время как непрофессионалы используют эти термины для описания почти любого устройства, которое ограничивает превышение напряжения после точки их установки, существуют различия, основанные на технологиях и необходимом уровне защиты.В основном сетевые фильтры используются для предотвращения повреждения электронного оборудования скачками напряжения или «переходными процессами». Сетевой фильтр регулирует напряжение и не дает ему достичь определенного порога. Электрические скачки или всплески кратковременны, но имеют более высокое напряжение, чем может регулировать подключенное оборудование. Устройство защиты от перенапряжения обнаруживает перенапряжение и прерывает поток энергии либо временно и оставаясь «живым», либо постоянно, жертвуя собой. После того, как блок защиты был «принесен в жертву», оборудование, расположенное ниже по потоку, больше не защищено, и в случае повторного скачка напряжения до того, как будет произведена замена, оборудование может быть повреждено или разрушено.

Устройства защиты от перенапряжения

, которые могут выдерживать скачок напряжения, отводить его и затем продолжать защищать, встречаются редко, и эти устройства пользуются большим спросом для критически важных промышленных приложений, таких как телекоммуникации, энергетика и транспорт. Все устройства имеют пиковый уровень энергии, который они способны поглощать, в джоулях, но лучшие из них могут поглощать больше и продолжать работать. Если компонент поглотил максимальное количество энергии в пределах своего номинала, он становится неэффективным для защиты от последующих скачков напряжения и должен быть заменен.В зависимости от того, где размещены эти устройства, некоторые из них используются для более важных функций защиты, таких как удар молнии, а другие управляют переходными скачками напряжения или «перенапряжениями». Скачок, вызванный ударом молнии, слишком велик для многих традиционных технологий защиты от перенапряжения, и сама молния стала движущей силой технологического прогресса, наблюдаемого за последние 30 лет в области защиты от перенапряжения.

Хотя технологии и решения, которые используются для защиты промышленных установок от ударов молнии, более надежны, чем те, которые используются для защиты от скачков напряжения более низкого уровня, реальная разница заключается в номинальной мощности устройства.Все устройства Класса 1 (Тип 1), Класса 2 (Тип 2) и Класса 3 (Тип 3) имеют свое собственное место до и после измерителя мощности и внутри объекта, будь то офис или дом. При установке для обеспечения уровня защиты, необходимого для обеспечения безопасного функционирования оборудования стоимостью в сотни тысяч долларов, большинство систем будут включать все уровни установки, каждый из которых предназначен для разных целей в разных местах. Конечная цель состоит в том, чтобы предотвратить скачок электричества от компонентов, которые могут быть повреждены, поэтому каждое устройство защиты от скачков напряжения обычно устанавливается в правильном месте и регулируется электрическими правилами.Таким образом, используются разные уровни защиты от перенапряжения, чтобы перекрыть любой путь, по которому может пройти перенапряжение. Установка устройств правильного типа в распределительных коробках, вдоль линий и кабелей, а также на воздушных линиях — единственный способ эффективно ограничить случаи повреждения до минимально возможных значений. Включение технологически продвинутых устройств, таких как линейки продуктов Strikesorb класса 1 и 2, которые способны выдерживать многократные скачки напряжения без самопожертвования, обеспечит необходимую защиту от молнии.По мере того как стоимость оборудования, которое подвергается опасности, растет, растет и необходимость думать о системах защиты от перенапряжения, которые обеспечивают безопасность оборудования. Во многих случаях эти устройства могут быть технологически лучше, чем устройства, которые они защищают, обеспечивая бесперебойную работу критически важных систем.

Что нужно знать об устройствах защиты от перенапряжения для всего дома

Не так давно подрядчик по электрике Аллен Галлант был примерно на полпути к полному ремонту дома площадью 3200 квадратных футов в Актоне, штат Массачусетс, когда владельцы решили сэкономить немного денег и не устанавливать защиту от перенапряжения во всем доме от скачков молний или молний. сбитые линии электропередач.

Разумеется, вскоре после завершения строительства Галлант получил телефонный звонок от обеспокоенных владельцев: молния ударила в столб электросети около их дома, послав приливную волну напряжения по проводам, мимо панели главного выключателя и в электрическую сеть. жилой дом.

Power Strip Назначение: Обеспечивает базовую защиту для нескольких устройств. Ищите: Выключатели на каждую розетку; пространство между выводами для трехконтактных вилок и трансформаторов; световые индикаторы, указывающие на износ устройства; напряжение зажима не более 400 вольт. Стоимость: 20-40 долларов

«Сгорела материнская плата в холодильнике Sub-Zero, сгорели регуляторы температуры в духовке с двойными стенками, вышло из строя шесть диммеров, два компьютера и все розетки GFCI в доме», — говорит Галлант. «Это был убыток в размере 11 000 долларов».

Многие домовладельцы считают, что адекватная защита от перенапряжения начинается и заканчивается подключением их компьютера к удлинителю. К сожалению, это случается редко.

Во-первых, не все сетевые фильтры соответствуют своему названию; некоторые из них — не более чем прославленные удлинители.Во-вторых, волна будет следовать за любым проводом в дом, включая телефонные и кабельные линии, и угрожать факсимильным и автоответчикам, телевизорам, спутниковым системам, компьютерам и модемам. И, в-третьих, как обнаружили владельцы переоборудования Acton, тонкие электронные схемы распространились по всем нашим домам, в результате чего обычные приборы так же уязвимы, как и компьютеры, к воздействию скачков напряжения.

Что вызывает скачки напряжения?

Скачок напряжения может длиться всего несколько миллионных долей секунды, но в худшем случае он несет десятки тысяч вольт, которых достаточно, чтобы поджарить печатные платы, сломать жесткие диски и разрушить домашние развлекательные системы.

Скачки, вызванные молнией, являются самыми мощными и наиболее опасными: удар в 200 000 ампер, пробивающий линию электропередачи, сожжет стандартную проводку на 20 ампер, как нить накаливания лампочки. Но удар молнии должен происходить менее чем в миле от дома, чтобы причинить вред, и на самом деле большинство повреждений, связанных с скачком напряжения, вызвано не молниями.

Surge Station Назначение: Защищает телефонные линии и коаксиальный кабель, а также подключаемые устройства. Ищите: А напряжение зажима на 330 вольт меньше; встроенные тепловые предохранители. UL 497A для скачков напряжения в телефонных линиях и UL 1283 для электромагнитных и радиопомех. Стоимость: 40-70 долларов

Гораздо более распространенными, если не столь значительными, являются скачки напряжения, вызванные отключением линий электропередач, внезапными изменениями в потреблении электроэнергии на соседнем заводе или даже включением и выключением лазерных принтеров, электрических сушилок, кондиционеров, холодильников и других источников энергии -сасывающие устройства в доме.

Ущерб, нанесенный этими незначительными колебаниями мощности, может быть мгновенным, но может не проявляться в течение некоторого времени. «Вы можете даже не заметить этого», — говорит Энди Лигор, консультант A.M.I. Systems Inc., фирма, которая устанавливает системы защиты от перенапряжения как в жилых, так и в коммерческих целях. «Затем примерно через год ваша микроволновая печь перестанет работать».

Устройства защиты от скачков напряжения

Защита от скачков напряжения требует двухстороннего подхода: подавитель для всего дома, чтобы укротить большие опасные скачки напряжения, и ограничитель перенапряжения для отдельных цепей (или «подключаемый») для уязвимых приборов и электронных устройств.

Оба типа действуют как предохранительные клапаны. Обычно они просто сидят и пропускают электрический ток. Но при превышении нормального напряжения устройства мгновенно отводят избыточное напряжение на заземляющий провод. (Лучшие из них реагируют менее чем за наносекунду.) Как только уровни напряжения возвращаются в норму, ток электричества восстанавливается, если только скачок не был достаточно большим, чтобы расплавить предохранитель, встроенный в некоторые устройства.

Сетевые фильтры для всего дома

Как правило, подавители помех для всего дома жестко подключаются к сервисной панели, и на этот процесс у лицензированного электрика уходит около двух часов.Системы для всего дома должны быть рассчитаны как минимум на защиту от скачков напряжения в 40 000 ампер. Функции, на которые следует обратить внимание, включают плавкие предохранители, а также индикаторы или сигналы тревоги, которые указывают на то, что устройство получило удар.

Защита для среднего дома на 200 ампер обойдется примерно в 500 долларов, включая пару часов работы электрика. Для телефонных и кабельных линий рекомендуется использовать отдельные, но меньшие по размеру устройства для всего дома. Они защищают факсимильные и автоответчики, телевизоры и модемы.

Сами по себе глушители для всего дома не могут полностью остановить скачки напряжения; может просочиться до 15 процентов перенапряжения.Вот тут-то и пригодятся «подключаемые» устройства защиты от перенапряжения. Эти буферы между отдельными приборами и настенными розетками имеют огромное количество вариантов и цен. Они варьируются от 70 долларов за штуку, не намного превышающую размер компьютерной мыши, до 350 долларов за коробку для пиццы, которые защищают все компоненты домашнего кинотеатра.

Устройство защиты цепей

Источник бесперебойного питания Назначение: Обеспечивает чистое, бесперебойное питание.Резервный аккумулятор позволяет сэкономить время на сохранение данных во время отключения электроэнергии. Ищите: Контрольные лампы перегоревших предохранителей; телефонные и кабельные разъемы. Убедитесь, что он подключен к собственному удлинителю. Стоимость: 150–350 долларов

Но большинство сменных моделей делятся на три основные категории: знакомые многорозеточные удлинители; многозадачная импульсная станция, которая может работать с телефонными и кабельными гнездами, а также с шнурами питания; и ИБП (источник бесперебойного питания), который полностью очищает электроэнергию от случайных колебаний и обеспечивает кратковременное резервное питание от батареи на случай, если мощность снизится или полностью отключится.

Ожидайте, что вы заплатите от 20 до 70 долларов за качественный удлинитель или импульсную станцию и от 100 до 350 долларов за ИБП.

Защита цепи покупки (плагин)

Перед покупкой сменного модуля убедитесь, что он выполняет следующие функции:

Соответствует стандарту UL 1449 (второе издание)
Имеет ограничивающее напряжение — величину, при которой электричество отводится на землю — 400 вольт или меньше. Чем меньше цифра, тем лучше защита
Поглощает не менее 600 джоулей энергии
Защищает все три входящие линии: горячую, нейтральную и заземленную.Ищите «L-N, L-G, N-G» (линия на нейтраль, линия на землю, нейтраль на землю) в спецификации продукта
Прекращает работу, когда его цепи повреждены скачком

Типы как для всего дома, так и для подключаемых модулей могут быть отключены без вашего ведома; ищите световые индикаторы, которые сигнализируют, когда устройство больше не работает.

Даже самый лучший ограничитель перенапряжения не сможет выполнять свою работу, если домашняя проводка не заземлена должным образом; Для отвода отведенного электричества должен быть единственный путь.«Без хорошего заземления ток может пройти по другому проводу и попасть внутрь вашего модема или факсимильного аппарата», — говорит Том Плесич, директор по развитию бизнеса компании Innovative Technology, производителя оборудования для подавления перенапряжения.

Также избегайте подключения чувствительных к перенапряжениям электронных устройств к одному удлинителю с лазерными принтерами, кондиционерами или другими приборами с большой нагрузкой на двигатель. Они производят собственные скачки напряжения низкого уровня, которые повлияют на все устройства, использующие полоску.

Страховые компании обычно не предоставляют скидки на дома с защитой от перенапряжения, но инвестиции в защиту вполне могут окупить себя, а иногда и некоторые. Это то, что обнаружили владельцы дома в Эктоне — слишком поздно.

Сколько стоят сетевые фильтры для всего дома?

Подавитель для всего дома Что он делает: Останавливает скачки напряжения в проводке дома. Отдельные устройства, необходимые для силовых, телефонных и кабельных линий. Ищите: Номинальный ток от 20 000 до 40 000 ампер; внутренние предохранители и световые индикаторы неисправности. Стоимость: Около 200 долларов за единицу плюс два часа на установку электрика Майкл Хейко

Когда Аллен Галлант вернулся на место, пострадавшее от скачка напряжения, он потратил полтора часа на установку системы для всего дома, которая включала в себя устанавливаемый на панели ограничитель перенапряжения для всего дома и аналогичные устройства для телефонных и кабельных линий.

Новые настенные духовые шкафы (3000 долларов) теперь защищены от скачков напряжения, как и отремонтированный холодильник Sub-Zero (1200 долларов) и вся другая электроника в доме.Общий счет от Gallant: 940 долларов.

Где найти

Удлинитель питания:
Powermax 8 Универсальный сетевой фильтр переменного тока от Panamax Inc.

Устройство защиты от перенапряжения:
Устройство защиты от перенапряжения SurgeArrest Pro8TV производства American Power Conversion (APC)

Источник бесперебойного питания (ИБП):
Back-UPS VS 500 от APC

Подавитель для всего дома:
Primax GB13, Panamax, Inc.

Специализированная защита:
Ноутбуки:
Устройство защиты от перенапряжения для ноутбуков SurgeArrest PNotePro3 от APC
Компьютерные сети:
ProtectNET Thinnet Port Surge Protector (для оборудования 10 Base2 Lan) от APC
Телефон, компьютер или факс:
MAX 2Tel by Panamax
Домашние развлечения и аудио / видеосистемы:
MAX 5100 by Panamax

Нужна помощь в ремонте дома? Прочтите наши обзоры, чтобы узнать, может ли компания по гарантийному обслуживанию дома стать вашим решением.

Сетевые фильтры для всего дома — действительно ли они того стоят?

На главную — Достойны ли ваши инвестиции в устройства защиты от перенапряжения для всего дома?

Последнее обновление: 29 апреля 2021 г., автор: Марк Эдвардс

В наши дни для полной (100%) защиты домашней электроники и бытовой техники от сверхзарядных ударов молнии и скачков напряжения питания требуется нечто большее, чем просто установка защиты от перенапряжения для всего дома.Уже недостаточно установить устройство защиты от перенапряжения типа 2 на панели автоматического выключателя. Двухслойная защита от перенапряжения требуется и рекомендуется для домовладельцев.

Большинство домовладельцев не знают, что установка устройства защиты от перенапряжения во всем доме (на панели обслуживания) может подавить только до 80% всех скачков напряжения.

По-прежнему существует около 20% этих токов напряжения, которые будут «обходить» устройство защиты от перенапряжения всего дома, подключенное к сервисной панели, которое потенциально может найти и повредить большую часть вашей хрупкой и ценной домашней электроники и приборов в доме.

Здесь вступает в игру второй уровень защиты от перенапряжения. Для обеспечения практически 100% -ной защиты от большинства скачков напряжения устройства защиты от перенапряжения в местах использования также необходимы в качестве последней линии защиты для подключенной к ним домашней электроники.

Если вам действительно нужна 100% надежная защита от перенапряжения, мы настоятельно рекомендуем нанять лицензированного электрика и попросить его заменить все стандартные электрические розетки в доме на розетки с защитой от перенапряжения.

Что такое защита от перенапряжения для всего дома и стоит ли в нее вкладываться?

Большинство людей склонны чрезмерно задумываться о том, что такое защита от перенапряжения на самом деле.На самом деле это не так сложно, как думает большинство людей. Думайте об этом как об устройстве для фильтрации воды, через которое может проходить только очищенная вода, а все загрязнения блокируются фильтром.

Типичное устройство защиты от перенапряжения для всего дома выполняет то же самое. Он допускает только безопасные электрические токи и отфильтровывает те нерегулярные напряжения от электросети, которые защищают вашу бытовую технику от этих мощных внешних электрических скачков.

С точки зрения непрофессионала, устройство защиты от перенапряжения для всего дома — это, по сути, первая линия защиты от скачков напряжения, которые могут нанести невыразимый ущерб электрическим устройствам внутри вашего дома.Он подавляет и предотвращает любые всплески электрического тока, которые могут поразить все ваши электроприборы и вызвать электрические повреждения.
Если вы никогда раньше не устанавливали сетевой фильтр для всего дома, будьте готовы выложить немного денег, чтобы нанять электрика, который подключит его к вашей сервисной панели, если у вас есть технические проблемы.
Устройства защиты от перенапряжения для всего дома определенно стоит вложений, когда дело касается душевного спокойствия, зная, что все ваши дорогостоящие электрические вещи дома в целости и сохранности, когда вы на работе или за границей.Потратить пару сотен долларов — достойное вложение для защиты электрического имущества, которое может стоить десятки тысяч долларов. Если вы спросите меня, это определенно стоит каждого доллара.
Установка сетевого фильтра для всего дома — что нужно знать

Хотя устройство защиты от перенапряжения для всего дома способно блокировать до 80% всех перенапряжений, оно отличается от сетевых устройств защиты от перенапряжения, которые легко подключаются к сети. Для защиты от перенапряжения, установленной на панели, вам потребуется разомкнуть панель выключателя и внести изменения в основной источник питания и схему.
Ниже приведены некоторые вещи, которые вам следует знать перед установкой — если вы не знаете, что делаете, попытки работы с этими силовыми цепями могут быть опасными и вредными для ваших бытовых электроприборов, если не будут выполнены должным образом.
Приготовьте инструменты, такие как кусачки / устройства для снятия изоляции, отвертки с плоской головкой, клейкие ленты и так далее…
Светодиодная лампа в режиме ожидания, так как во время установки во всем доме будет отключено питание.
Приобретите датчик напряжения и убедитесь, что вся ваша панель выключателя не находится под напряжением перед любыми монтажными работами.
Всегда обращайтесь к письменным инструкциям или руководству, прилагаемому к SPD. Ни одна панель выключателя не может быть одинаковой, и разные марки УЗИП будут иметь разные инструкции, которым нужно следовать.
Если возможно, попробуйте установить устройство защиты от перенапряжения вне панели, а не внутри. Эти устройства имеют определенный срок службы, поэтому их замена на открытом воздухе облегчит их замену.
УЗИП
для монтажа на панели обычно имеют 4 провода. 1 зеленый (основной), 1 белый (нейтральный) и 2 черных.
После установки обязательно ознакомьтесь с руководством по эксплуатации, чтобы убедиться, что все работает полностью. Не переворачивайте главный выключатель, пока все не будет проверено и проверено.
Все SPD имеют ограниченную фиксированную емкость (рейтинг в джоулях) для подавления скачков напряжения. Эта емкость будет уменьшаться каждый раз, когда скачок напряжения успешно подавляется. Следовательно, не забудьте раз в месяц проверять свое устройство подавления мощности, чтобы убедиться, что оно все еще находится в режиме защиты.
Обратите внимание, что приведенное выше НЕ является пошаговым руководством по установке ограничителя перенапряжения для всего дома. Если вы не знаете, что делать, всегда привлекайте для выполнения этих работ квалифицированного электрика. Строго соблюдайте правила техники безопасности, и у вас будет больше шансов на успех.
Обзор 5 устройств защиты от перенапряжения для всего дома
Какую марку устройства защиты от перенапряжения для всего дома выбрать?
Есть много брендов и моделей, доступных как онлайн, так и офлайн в торговых центрах, но мы рекомендуем только 5 ведущих брендов.Уделите несколько минут, чтобы прочитать обзоры каждой марки, представленные ниже, и решить для себя, какая марка больше всего подходит для вашего дома. 🙂
Intermatic Panel Guard IG1240RC3
Это панельное ограждение поставляется с водонепроницаемым кожухом типа 3R из пластика для внутреннего и наружного применения. Что действительно впечатлило нас больше всего, так это то, что этот Intermatic Panel Guard поставляется с потрясающей современной технологией TPMOV (Thermally Protected Metal Oxide Varistor), которая защищает весь ваш дом и домашний офис от электрических помех, скачков напряжения, обходя потенциально возможные опасные режимы отказа, которые поставляются с другими стандартными технологиями MOV.Также имеется зеленый светодиод для индикации состояния защиты от перенапряжения.
Прочитать полный обзор Intermatic IG1240RC3
Существует не так много SPD, которые могут поддерживать огромное количество приложений типа 1 и типа 2. Приложения типа 1 включают установку на открытом воздухе перед служебными входами и шкафами счетчиков коммунальных услуг. Приложения типа 2 включают установки после служебных входов. Даже если у вас возникнут трудности с установкой, при покупке предоставляется бесплатная техническая поддержка Amazon.
Простая в использовании функция мониторинга этого устройства подавления перенапряжения также предлагает шесть режимов защиты от перенапряжения, что дает вам глубокое спокойствие, зная, что оно постоянно защищает всю вашу дорогую электронику и бытовую технику в доме. Несмотря на свою высокую цену, это определенно достойное вложение для защиты вашего дома от любых нежелательных скачков высокого напряжения.
Технические характеристики:
Размеры продукта: 6,5 x 8,3 x 8 дюймов
Вес изделия: 2 фунта
Номер модели позиции: IG1240RC3
Гарантия: покрытие подключенного оборудования 10 000 долл. США на 5 лет
Сименс ФС140
Это устройство защиты от перенапряжения для всего дома FirstSurge (тип 2) определенно НЕ для домовладельцев с ограниченным бюджетом.Несмотря на высокую цену, в нем есть множество полезных функций, которые, как мы думали, вполне оправдывают его запрашиваемую цену.
FirstSurge имеет время отклика менее 1 наносекунды, когда речь идет о предоставлении трехступенчатого уведомления коммерческого уровня для всех коммерческих и жилых приложений. Как и большинство SPD, он также совместим с центром нагрузки и выключателями любой марки.
Что нас больше всего впечатлило, так это то, что в нем есть как звуковые, так и визуальные уведомления. Имеется встроенный звуковой сигнал, который устранит любые догадки, сообщая нам, когда пришло время заменить его, когда его защитный сок закончится.Он также оснащен мигающими зелеными и красными светодиодами.
Читать полный обзор Siemens FS140
Кроме того, он поставляется с классом наружного кожуха типа 4 и может быть установлен внутри самого центра нагрузки.
Он поставляется с 10-летней гарантией на продукт и подключенное оборудование, что, очевидно, необходимо с учетом его запрашиваемой цены. В общем, это устройство FirstSurge от Siemens определенно даст вам уверенность в том, что ваш дом находится под надежной защитой от любых неожиданных скачков напряжения.
Технические характеристики:
Размеры продукта: 10 x 6 x 4 дюйма
Вес изделия: 2,7 фунта
Сертификация: сертифицировано без проблем
Номер детали: FS140
Цвет: 4
Leviton 51120-1 Защитная панель
Хотя эта защита панели с 4 режимами действительно имеет более высокую цену, мы не можем игнорировать тот факт, что в ней есть довольно много функций. Во-первых, это устройство защиты от перенапряжения для всего дома с металлическими корпусами J-Box также может быть использовано в легких коммерческих зданиях, где требуется защита от переходных процессов высокого напряжения.
Этот ограничитель перенапряжения Leviton был разработан для защиты от скачков высокого напряжения и идеально подходит для таких электрических устройств, как КПК, ноутбуки, ПК и телевизоры.
Что нам действительно нравится, так это то, что он оснащен визуальным индикатором в реальном времени, который показывает состояние питания и подавления во время защитной фразы. Он также может помочь защитить от внутренних переходных процессов, которые обычно возникают между схемной панелью и точкой использования, где домовладельцы могут использовать розетки для защиты от перенапряжения, удлинители и т. Д.
Читать полный обзор Leviton 51120-1
Leviton 51120-1 Panel Protector поставляется с 10-летней ограниченной пожизненной гарантией, которая отлично подходит для продуктов из этого ассортимента.
Имейте в виду, что это устройство предназначено ТОЛЬКО для использования внутри помещений. Это, вероятно, единственный недостаток, о котором мы можем думать.
Технические характеристики:
Размеры продукта: 8,3 x 8,2 x 5 дюймов
Вес изделия: 4,2 фунта
Сертификация: сертифицировано без проблем
Номер детали: 51120-1
Гарантийный срок: 10 лет ограниченной гарантии
EATON ЧСПТ2ULTRA
Это устройство защиты от перенапряжения для всего дома 3-го поколения, тип 2, может быть легко подключено к главной панели с помощью сварного монтажного кронштейна.Несмотря на то, что занимаемая площадь этого устройства EATON невелика, оно способно блокировать максимальный скачок напряжения на фазу до 108 кА, что, на наш взгляд, довольно круто при использовании как на открытом воздухе, так и в помещении.
Этот широко популярный ограничитель импульсных перенапряжений (TVSS) имеет несколько режимов защиты.
Прочитать полный обзор Eaton CHSPT2ULTRA
Хотя нас это не сильно беспокоит, мы подумали, что стоит упомянуть, что кабель, который идет в комплекте, немного короткий. Но поскольку большинство домовладельцев будут получать для работы лицензированного электрика, их это обычно не касается.
Этот ограничитель перенапряжения EATON, очевидно, будет хорошо работать за ваши деньги, если принять во внимание его способность универсально подключаться к центру нагрузки (блоку выключателя) любого производителя.
Технические характеристики:
Размеры продукта: 2,4 x 5,2 x 7,5 дюйма
Вес изделия: 1 фунт
Сертификация: NEMA / UL 1449
Номер детали: CHSPT2ULTRA
Square D от Schneider Electric HEPD80
Square D от Schneider Electric может иметь наименьшую площадь основания из 5, которые мы рекомендуем, но он действительно обладает мощью (номинальный импульсный ток 80 000 А), когда речь идет о защите всего дома от внутренних и внешних катастрофических скачков напряжения.
И если у вас ограниченный бюджет, знайте, что этот ограничитель перенапряжения также является наиболее доступным по сравнению с остальными.
Он оснащен зеленым светодиодным индикатором, гарантирующим работу режима защиты от перенапряжения. HEPD80 соответствует стандарту NEMA 4X как для наружного, так и для внутреннего использования, и он поставляется с хорошей 5-летней гарантией на продукт и гарантией в размере 50 000 долларов для бытовых потребителей.
Читать полный обзор Square D HEPD80
Что нам больше всего нравится в этом устройстве защиты от перенапряжения Square D, так это то, что оно обеспечивает хорошо сбалансированную защиту для всех ваших электрических компонентов во всем доме, включая те, которые НЕ подключены к устройствам защиты от перенапряжения.Кроме того, он поставляется с индивидуальным металлооксидным варистором (MOV), который имеет отдельный предохранитель.
Единственная жалоба, которую мы имеем, это то, что светодиодный свет казался немного тусклым, но на самом деле он выглядит нормально, если смотреть на него с панели автоматического выключателя.
Технические характеристики:
Размеры продукта: 2,7 x 3,8 x 3,6 дюйма
Вес изделия: 2,1 фунта
Сертификация: CSA / NEMA / UL
Номер детали: HEPD80
Выбор устройства защиты от перенапряжения для всего дома по сути такой же, как и выбор отдельной полосы защиты от перенапряжения, такой как TLP1008TEL от Tripp Lite.Единственное отличие состоит в том, что некоторые ограничители перенапряжения для всего дома имеют такие функции, как защита от замыкания на землю (GFCI), которые потенциально могут помочь предотвратить опасность пожара в случае короткого замыкания. Помимо этого, вы также можете найти такие функции, как (FailSafe) защита от отключения питания, а также возможность сбросить автоматические выключатели.
Защита от перенапряжения для всего дома — Часто задаваемые вопросы
1. Как выглядит устройство защиты от перенапряжения для всего дома?
Большинство из нас, вероятно, больше знакомы с полосами защиты от перенапряжения, продаваемыми в розничных магазинах, чем с устройствами защиты от перенапряжения для всего дома, которые обычно приобретаются через Интернет или через подрядчиков по ремонту.На рынке существует множество брендов устройств защиты от перенапряжения для всего дома, но, по сути, есть только 5 брендов, которые на голову выше остальных.
Прочтите обзор 5 продуктов выше, если вы хотите получить качественный продукт для своего дома. Мы включили несколько изображений этих устройств защиты от перенапряжения, так что взгляните и посмотрите, как они выглядят, прежде чем совершать покупку.
2. Зачем мне нужна защита от перенапряжения для всего дома?
Устройство защиты от перенапряжения для всего дома способно защитить ваши электрические устройства от скачков напряжения до 80%.Если вы не возражаете заменить всю вашу дорогую электронику и бытовую технику дома при скачках напряжения, вам необходимо иметь устройство защиты от перенапряжения для всего дома. Особенно, если вы находитесь в местах, подверженных ударам молний.
3. Стоит ли того устройства защиты от перенапряжения для всего дома?
Это устройство подавления перенапряжения, безусловно, является достойным вложением, когда дело доходит до защиты вашей дорогой бытовой техники, такой как системы домашнего кинотеатра, кондиционеры, холодильник, сушилка, духовка и т. Д. Дома, от скачков напряжения, которые могут сделать их бесполезными в условиях эксплуатации. дело секунд.
4. Сколько стоит установка устройства защиты от перенапряжения во всем доме?
Стоимость варьируется в зависимости от нескольких факторов:
У вас есть вспомогательная панель, которая ведет к главной панели?
В некоторых домах есть дополнительная панель из-за того, что расстояние между приборами и главной панелью слишком велико, и необходимо установить дополнительную панель, чтобы сократить расстояние. Следовательно, вместо того, чтобы получать питание от электросети, вспомогательная панель получает питание от главной панели.
Тип и марка сетевого фильтра
Разные марки и модели УЗИП для всего дома, очевидно, будут иметь разный рейтинг в джоулях (максимальную пропускную способность по импульсному току) и разные характеристики, и, естественно, они будут иметь разные ценовые категории.
Тип предоставляемой гарантии
Излишне говорить, что чем полнее и обширнее гарантия, тем дороже он будет стоить вашему кошельку.
Кого вы нанимаете для работы
Это снова переменная стоимость, зависящая от вашего бюджета.Чем более опытного и квалифицированного электрика вы наняли для выполнения работы, тем дороже вам это будет стоить. Обязательно проверьте учетные данные компании, прежде чем нанимать ее. У некоторых компаний такая плохая репутация, и вы не хотите, чтобы их специалисты устанавливали за вас устройство защиты от перенапряжения всего дома.
5. Откуда берутся скачки напряжения?
Существует два основных типа скачков напряжения — внешние и внутренние.
Внешние скачки, составляющие от 20% до 25% всех скачков, — это скачки, которые генерируются извне нашего дома или здания.Например, перенапряжения от ударов молнии будут иметь тенденцию поражать близлежащие линии электропередач, вызывая огромную приливную волну электрического тока, проходящую через нашу бытовую электрическую панель, а затем и в наши электрические приборы, если не установлены устройства подавления мощности.
Другие распространенные внешние скачки напряжения включают перебои в электроснабжении, например, сильные ветры на проводах питания, ремонтные работы, работы по техническому обслуживанию в электроснабжении, которые вызывают электрические помехи на линиях электропередач в нашем доме.
Внутренние скачки, которые составляют более 80% всех скачков, обычно возникают постоянно из-за частых включений и выключений электроприборов. Например, диспенсер для горячей воды обычно нагревает воду несколько раз в час, что очень часто вызывает электрические помехи и скачки.
6. Сколько типов устройств защиты от перенапряжения существует?
Существует 3 типа устройств защиты от перенапряжения. Ниже приводится краткое описание каждого типа.
Тип 1:
Устройства защиты от перенапряжения
типа 1 защищают до 80% всех скачков внешнего напряжения.Эти скачки могут быть вызваны ударами молнии, обслуживанием электросети, авариями на линиях электропередач и т. Д. Они обычно устанавливаются между опорой электросети и вашим измерителем мощности (панелью выключателя). Они являются вашей первой линией защиты от катастрофических скачков напряжения, которые могут прорваться в дом при колебаниях напряжения от внешних источников.
Тип 2:
Тип-2 — это устройства защиты от перенапряжения для всего дома, которые обычно устанавливаются на панели выключателя в доме.Эти SPD обычно подключаются напрямую к двухполюсному выключателю в сети главного выключателя, который также может быть подключен к вспомогательной панели, которая далее передается вниз. УЗИП типа 2 защищает от внутренних скачков напряжения, возникающих внутри дома.
Тип 3:
Устройства защиты от перенапряжения
типа 3 — это широко распространенные устройства защиты от перенапряжения, которые у большинства из нас, вероятно, есть дома или в офисе. Это полосы защиты от перенапряжения, к которым мы подключаем все наши электрические устройства.Это автономные SPD, которые будут защищать все подключенные к нему устройства только в случае резких скачков напряжения. Этот тип SPD не защитит все в доме, кроме тех, которые подключены к его розеткам.
7. Сколько стоят устройства защиты от перенапряжения для всего дома?
Существует множество брендов устройств защиты от перенапряжения для всего дома, и мы рассмотрели 5 лучших брендов на рынке. В зависимости от вашего личного бюджета и предпочтений будьте готовы выложить от 95 до 250 долларов за SPD достойного качества для всего вашего дома.Обязательно прочитайте обзоры продуктов этих 5 брендов в этой статье, чтобы лучше понять, какой из них лучше всего подходит для вашего дома.
8. Какого размера устройство защиты от перенапряжения для всего дома?
Размер устройства защиты от перенапряжения для всего дома зависит от производителя. Если вы хотите получить устройство с небольшой площадью основания, то, вероятно, вам подойдут модели Square D и EATON .
Intermatic Smart Guard : 10.8 x 3,8 x 10 дюймов
Siemens FS140 : 10 x 6 x 4 дюйма
Leviton 51120-1 Защитная пленка : 8,3 x 8,2 x 5 дюймов
EATON CHSPT2ULTRA : 2,4 x 5,2 x 7,5 дюймов
Square D от Schneider Electric HEPD80 : 2,7 x 3,8 x 3,6 дюйма
Bottom Line — Стоит ли вам получить?
Так как наш дом обычно является нашим самым дорогим активом, которым мы владеем, имеет смысл обеспечить полную защиту всего внутри дома, включая всю нашу любимую бытовую технику, от скачков напряжения, которые могут привести к потенциальному повреждению наших электроприборов.Некоторые сверхмощные всплески напряжения (например, удары молнии) могут вызвать одновременное прохождение большого количества электричества к нашим электрическим устройствам, что приведет к их перегреву или возгоранию.
Лучшие варианты защиты от перенапряжения для всего дома (Руководство для покупателя)
Фото: amazon.com
Вы можете подумать, что ваш домашний источник питания довольно стабильный. Хотя экстремальные погодные условия, такие как ураганы, торнадо, метели и даже просто грозы или сильный ветер, представляют очевидную угрозу отключения электроэнергии, скачки напряжения и скачки напряжения, вызванные погодой, случаются чаще, чем вы можете себе представить, и могут быть вызваны множеством причин.
Неисправности или пожары в главных трансформаторах или генерирующем оборудовании могут вызвать перебои в электроснабжении вашего дома, а отключения электроэнергии, которые представляют собой преднамеренные или непреднамеренные падения напряжения в системе электроснабжения, часто приводят к скачкам напряжения при восстановлении электроэнергии.
Эти инциденты, которые могут произойти в мгновение ока, далеко не необычны. Всплеск может длиться всего долю секунды, но результаты внутри дома могут быть долгосрочными или даже катастрофическими. Избыточное электричество может повредить все, от компьютера, телевизора или холодильника до компрессора системы отопления, вентиляции и кондиционирования воздуха.
К счастью, устройства для предотвращения этих проблем на удивление доступны по цене, особенно если сравнивать со стоимостью поврежденных элементов, которые необходимо будет заменить. Это руководство поможет вам определить, как выбрать лучший сетевой фильтр для вашего дома.
НАИЛУЧШИЙ В ЦЕЛОМ: Eaton Ultimate Surge Protection 3rd Edition
RUNNER UP: Siemens FS140 Защита от перенапряжения для всего дома
НАИЛУЧШИЙ ВЗГЛЯД ДЛЯ БАКА: Square D от Schneider Electric Homeline SurgeBreaker 9400008 CON0007 Leviton 51120-1 Устройство защиты панели 120/240 В
ТАКЖЕ УЧИТЫВАЙТЕ: Square D от Schneider Electric Protective Device
ТАКЖЕ УЧИТЫВАЙТЕ: Устройство защиты от перенапряжения Intermatic для всего дома
Фото: amazon.com
Типы устройств защиты от перенапряжения
Хотя их обычно называют «устройствами защиты от перенапряжения», технически это «устройства защиты от перенапряжения» (SPD). При выборе лучшего УЗИП для вашего дома необходимо учитывать, к какой категории они относятся.
Некоторые из них предназначены для защиты отдельных элементов от повреждений, вызванных скачками напряжения, в то время как другие — которые являются основным предметом данной статьи — предлагают защиту от перенапряжения для всего дома. Последние существуют в двух различных формах, что в общей сложности составляет три типа SPD.
Тип 1
Устройства типа 1 обеспечивают высочайший уровень защиты от внешних источников, а также общую защиту от внутренних скачков напряжения. Могут пройти маломощные шипы, но они, как правило, неразрушающие.
Эти устройства защиты от перенапряжения устанавливаются там, где источник питания коммунальной компании встречается с главным выключателем, что называется «стороной линии». Это означает, что электричество не может попасть в дом, не проходя через SPD, поэтому через него проходит только безопасный уровень электричества.
Для установки необходимо отключить питание дома на время выполнения работ. Установка также должна выполняться квалифицированным электриком, что может значительно увеличить стоимость. В некоторых случаях необходимо проинформировать коммунальную компанию до начала работ, хотя подрядчик должен это организовать.
Тип 2
Возможно, самый популярный тип SPD, устройство защиты от перенапряжения типа 2, можно установить внутри панели главного выключателя, также называемой центром нагрузки, или где-то рядом с ней.Монтаж может выполнить любой домашний мастер с необходимым опытом работы с электрикой. Тем не менее, хотя для выполнения этой работы не обязательно иметь квалифицированного электрика, тем, кто не полностью уверен в своих силах, следует хотя бы проконсультироваться с ним.
В зависимости от конфигурации пользователя SPD типа 2 могут защищать отдельную цепь или все цепи внутри панели, а также вспомогательные панели после нее. Многие из них обеспечивают те же уровни защиты, что и устройства типа 1, но важно проверять технические характеристики.
Примечание: Последний кодекс Национальной ассоциации противопожарной защиты (NFPA) предлагает все новые дома иметь устройства типа 1 или типа 2, установленные в стандартной комплектации, и что любая заменяющая сервисная панель, установленная в существующих домах, включает их.
Тип 3
Эти популярные недорогие устройства, которые обычно называются «полосовыми устройствами защиты от перенапряжения» или «сетевыми устройствами защиты от перенапряжения», подключаются к любой домашней розетке. Обычно они имеют от четырех до шести дополнительных розеток и представляют собой удобный способ защиты устройств с низким энергопотреблением, таких как телевизоры, компьютеры или игровые консоли.
Технически эти устройства являются ограничителями перенапряжения. В отличие от устройств защиты от перенапряжения типа 1 и типа 2, они не поглощают избыточную мощность, а передают ее на заземляющий провод. Хотя они эффективны в большинстве случаев, было бы неправильно предполагать, что они обеспечивают полную защиту. Также важно не путать их с обычными удлинителями, которые часто выглядят одинаково, но не имеют элемента защиты от перенапряжения.
Что следует учитывать при выборе наилучшего устройства защиты от перенапряжения для всего дома
Прежде чем приступить к работе, важно иметь твердое представление о соответствующих функциях устройств защиты от перенапряжения для всего дома и о том, как они повлияют на ваше решение о покупке .
Ниже приводится подробное руководство по многим техническим соображениям и соображениям безопасности, которые следует учитывать при покупке лучшего устройства защиты от перенапряжения для всего дома.
Сертификация UL
UL, ранее известная как Underwriters Laboratories, является независимой организацией, признанной во всем мире в области испытаний и сертификации безопасности. Текущий стандарт для устройств защиты от перенапряжения — UL 1449 (3-е издание). Термин «внесен в список UL» используется часто. Устройства защиты от перенапряжения для всего дома также должны быть указаны как ограничители переходных перенапряжений (TVSS) и, как правило, помечены как таковые на устройстве.
UL 1449 охватывает множество аспектов SPD, в том числе скорость его реакции на скачок напряжения, ток, необходимый для его отключения, и предлагаемый уровень защиты. Чтобы пройти проверку, сетевой фильтр для всего дома должен обеспечивать результаты в указанных пределах в течение 15 последовательных тестов.
Устройства также могут иметь рейтинг Канадской ассоциации стандартов (CSA). Несмотря на название, это всемирно известная организация, и сертификация подчеркивает высокие стандарты безопасности устройства.
Номинальное и максимальное продолжительное рабочее напряжение
Номинальное напряжение в США (напряжение, обеспечиваемое в вашей домашней розетке) составляет 110/120 вольт. Во многих других странах это 220/240 вольт. Сетевые фильтры для всего дома часто могут переключаться на любой из них, но это стоит проверить.
Максимальное непрерывное рабочее напряжение (MCOV) — это величина напряжения, которое устройство защиты от перенапряжения пропускает без отключения. Например, если устройство отключается каждый раз, когда напряжение достигает 121 вольт, это может вызвать ненужный износ, поэтому MCOV устанавливается немного выше.
Обычно это обеспечивает маржу от 15 до 20 процентов. Например, устройство защиты от перенапряжения на 120 вольт с запасом в 20 процентов будет иметь MCOV 144 вольт.
Рейтинги защиты от перенапряжения и напряжения
Производители устройств защиты от перенапряжения для всего дома часто используют такие термины, как «защита от высокого напряжения». Удар молнии может вызвать подачу 30 000 вольт в бытовую электрическую систему, поэтому защита от такой мощности, безусловно, звучит впечатляюще.Однако, хотя рейтинг защиты по напряжению рассчитывается UL и CSA в ходе их испытаний, они часто не видны в деталях продукта.
Чаще всего в заголовке указывается рейтинг защиты от перенапряжения. Это количество электрического тока, которое может быть поглощено, и измеряется в килоамперах (кА), то есть в тысячах ампер. Минимум обычно составляет 10 кА (10 000 ампер), но это зависит от типа устройства.
Лучшие сетевые фильтры для всего дома обычно имеют номинал от 30 кА и выше.Обычно этого достаточно, чтобы справиться с сильнейшими штормами или проблемами с выработкой электроэнергии, хотя обычно гораздо более высокие пределы.
Тип корпуса NEMA
Национальная ассоциация производителей электрооборудования (NEMA) имеет стандартизированную рейтинговую систему для корпусов электрических устройств, используемых в США. Она определяет среды, в которых можно установить и безопасно использовать конкретное устройство.
Рейтинги NEMA имеют два аспекта: защита, которую корпус обеспечивает внутреннему оборудованию, от грязи, пыли и т. Д., а также защиту корпуса для персонала, который может соприкоснуться с корпусом.
Сетевые фильтры для всего дома значительно различаются. NEMA 1 — это самый низкий рейтинг, указывающий, что корпус предназначен для использования внутри помещений и обеспечивает базовую защиту от возможных поражений электрическим током.
С другой стороны, продукт с рейтингом NEMA 4X подходит для использования внутри или вне помещений, в том числе на море, и обеспечивает защиту от переносимой ветром грязи, песка, дождя и т. Д. Избегайте покупки SPD, не имеющего рейтинга NEMA.
Дополнительные функции
Хотя одиночный скачок напряжения вряд ли полностью выведет из строя вашу защиту, вполне возможно, что после многочисленных событий устройство может выйти из строя. Если SPD до этого момента выполнял свою работу должным образом, вы можете даже не осознавать проблему. К счастью, даже самые простые сетевые фильтры для всего дома имеют светодиодный дисплей, показывающий, что устройство находится в рабочем состоянии.
Более сложные модели могут иметь дополнительные индикаторы, показывающие состояние неисправности, в то время как другие имеют звуковые сигналы.Для тех, кто использует интеллектуальные технологии в доме, есть несколько вариантов, которые можно интегрировать со смартфонами и системами домашней автоматизации для отправки сведений о скачке напряжения на смартфон или планшет.
Установка
Сетевые фильтры типа 2 для всего дома может быть установлен любым, кто обладает достаточными знаниями о том, как работает панель главного выключателя. Количество требуемых ячеек для выключателей и их сила тока могут варьироваться.
Важно понимать, что вы имеете дело с высоким напряжением, поэтому, если у вас есть какие-либо сомнения или неуверенность в своих силах, рекомендуется поговорить или нанять квалифицированного профессионального электрика.
Сетевые фильтры для всего дома типа 1 представляют собой устройства со стороны сети, что означает, что они устанавливаются между внешним сетевым кабелем и панелью главного выключателя. Установка этих устройств должна выполняться сертифицированным подрядчиком по электрике.
Невыполнение этого требования почти наверняка приведет к аннулированию любой страховки жилья в случае пожара или неисправности. Кроме того, это может быть незаконным и может привести к судебному преследованию вашей коммунальной компании за то, что линейный кабель и оборудование принадлежат им.
Наши фавориты
Имея возможность прочитать о типах устройств защиты от перенапряжения и их основных критериях производительности, пришло время рассмотреть лучшие варианты на рынке. Каждый из этих SPD имеет свои уникальные особенности и преимущества, и следующие категории должны помочь вам быстро и легко определить лучший сетевой фильтр для вашей ситуации.
Фото: amazon.com
Выбрать один лучший сетевой фильтр для всего дома — непростая задача, но многофункциональный Eaton получает высшие оценки за универсальность, выдающиеся характеристики защиты 108 кА и четкую сигнализацию состояния.
Это устройство типа 2, которое может быть установлено либо внутри панели главного выключателя, либо рядом с ней. Он поставляется готовым к установке, хотя может потребоваться дополнительный двухполюсный выключатель на 50 А.
Два светодиода предупреждают пользователя о том, активен ли блок, произошел ли скачок напряжения, но он все еще функционирует, или его необходимо заменить после нескольких инцидентов. Учитывая его высокий рейтинг kA, последнее может никогда не произойти.
Eaton внесен в список UL и соответствует NEMA 4X как для внутреннего, так и для наружного использования.Он также предлагает возможность защиты телефонных линий, Интернета и кабеля, на что часто не обращают внимания.
Фото: amazon.com
Компания Siemens предлагает ряд устройств защиты от перенапряжения. FS140 — это их модель премиум-класса, предлагающая защиту 140 кА в прочном термопластичном корпусе с рейтингом NEMA 4X. Его можно установить на любую панель главного выключателя через двухполюсный автоматический выключатель на 30 А или меньше.
Диагностика коммерческого класса означает, что существует три стадии предупреждения, включая звуковой сигнал и мигающий красный светодиодный индикатор, если электрическая система не защищена.Коаксиальные и DSL-устройства защиты телефонов и модемов Siemens могут быть добавлены для обеспечения полного покрытия, хотя это требует дополнительных затрат.
Это устройство немного дороже, чем у большинства конкурентов, но такой уровень защиты должен обеспечивать спокойствие даже в местах, подверженных грозам.
Фото: amazon.com
Schneider Electric, возможно, является крупнейшим производителем панелей выключателей и сопутствующего оборудования в США. Их бренд Square D предлагает ряд недорогих устройств защиты от перенапряжения.Несмотря на то, что эти опции являются базовыми, они легко устанавливаются и соответствуют стандартам безопасности UL 1449.
Для установки требуется два отсека выключателя. Этот блок типа 2 с рейтингом NEMA 1 может быть установлен внутри совместимых панелей главного выключателя, а также в комбинированных служебных входных устройствах (CSED), которые соединяют в пару панели счетчиков и выключателей.
Он рассчитан на ток 27 кА, что, хотя и не такое высокое, как у некоторых других топовых опций, все же обеспечивает адекватную защиту практически от любого перенапряжения. Square D Homeline следует рассматривать как устройство с одним ударом, а это означает, что его, возможно, потребуется заменить после одного серьезного инцидента.
Фото: amazon.com
Простая в установке панель защиты от перенапряжения типа 2 Leviton, одинаково подходящая для использования в жилых домах и небольших коммерческих помещениях, предназначена для легкого монтажа заподлицо рядом с панелью главного выключателя. В этом положении он обеспечивает мгновенный визуальный контроль состояния защиты с помощью светодиодов на передней панели.
Металлический корпус J-Box предварительно перфорирован для стандартных электрических соединений кабелепровода и соответствует требованиям NEMA 1 для использования внутри помещений. В соответствии с его потенциальным использованием в смешанной коммерческой среде, огромное количество технической информации отображается прямо на лицевой стороне корпуса.
Предлагая защиту 50 кА для однофазного источника питания, это устройство может быть интегрировано с системой интеллектуального управления домом Dacora от Leviton.
Фото: amazon.com
Этот высококачественный сетевой фильтр типа 1 обеспечивает максимальную универсальность. Компактный блок оснащен корпусом NEMA 4X, может быть установлен как внутри помещения, так и снаружи, и разработан для установки на линейной стороне любой панели выключателя в жилом помещении.
В то время как большинство устройств защиты от перенапряжения предлагают четыре режима защиты (способ отвода перенапряжения от электрических устройств дома), HEPD80 предлагает шесть.Хотя эта функция, возможно, интересна только профессиональным электрикам, она может повысить уровень безопасности.
Несмотря на впечатляющий уровень защиты 80 кА, выдающаяся производительность HEPD80 не сопровождается завышенной ценой, поскольку это устройство остается очень доступным вариантом. Он внесен в списки UL и сертифицирован CSA.
Фото: amazon.com
Другой универсальный вариант, Intermatic может быть установлен профессиональным электриком на стороне линии как устройство типа 1 или как устройство типа 2 рядом с панелью главного выключателя.Прочный непромокаемый пластиковый корпус соответствует требованиям NEMA 3R для использования в помещении или на улице. Защита до 50 кА обеспечивается до шести режимов.
Уникальной особенностью этого устройства является то, что в нем используются сменные модули. Практически все остальные сетевые фильтры для всего дома необходимо полностью заменять после одного или нескольких инцидентов, связанных с перенапряжением, в зависимости от серьезности.
Вместо этого Intermatic позволяет заменять отдельные модули, что можно сделать, просто отключив устройство. Со временем это может привести к значительной экономии, особенно в районах, подверженных частым грозам.
Преимущества владения сетевым фильтром для всего дома
Сетевой фильтр для всего дома — это продукт, которому часто не уделяется должного внимания. В результате часто возникает вопрос, стоит ли его устанавливать. Они предлагают множество преимуществ, в том числе:
При сравнительно невысокой стоимости SPD защищает не только ваши чувствительные электронные устройства, но также вашу систему отопления, вентиляции и кондиционирования воздуха и другие основные приборы. Это может привести к экономии тысяч долларов, особенно в районах, где часто бывают грозы.
Около 80 процентов скачков напряжения происходит внутри дома. Они могут быть небольшими, но совокупный эффект заключается в том, что они сокращают срок службы любого устройства, которое постоянно подключено к сети, даже в режиме ожидания. Сетевые фильтры для всего дома предотвращают это.
Для домашних хозяйств, которые полагаются на колодезную воду, эти устройства могут предотвратить потерю водоснабжения.
Некоторые полисы страхования жилья не покрывают ущерб, причиненный скачками напряжения.
Часто задаваемые вопросы об устройствах защиты от перенапряжения для всего дома
Приведенная выше информация, без сомнения, даст вам больше информации о функциях, на которые следует обратить внимание при выборе лучшего устройства защиты от перенапряжения для всего дома.Это также даст вам представление о некоторых из лучших продуктов, представленных в настоящее время на рынке. Однако некоторые вопросы могут остаться без ответа. Ниже приведены ответы на некоторые из наиболее распространенных вопросов.
В. В чем разница между удлинителем и сетевым фильтром?
Разветвитель питания просто обеспечивает дополнительные розетки. Устройства защиты от перенапряжения могут выглядеть очень похожими, но включают в себя устройства, предотвращающие скачки напряжения от повреждения подключенного к ним оборудования. Настоящие устройства защиты от перенапряжения подробно расскажут о предоставляемой защите.
В. Как выбрать сетевой фильтр для всего дома?
Правильный SPD для ваших нужд будет зависеть от вашего дома, типов электроники и приборов, которые вы хотите защитить, и частоты событий с высоким риском, таких как грозы или скачки напряжения.
Приведенные выше соображения должны служить серьезным ориентиром, но если вы все еще не уверены, какое устройство подходит вам, проконсультируйтесь с квалифицированным электриком.
В.Если скачок напряжения исходит от таких устройств, как блоки переменного тока и более крупные приборы, есть ли у меня защита устройства до панели выключателя?
Лучшее устройство защиты от перенапряжения для всего дома предотвратит внешние колебания напряжения, которые могут повредить оборудование внутри дома. Они также могут предотвратить обратную связь от внутренних скачков напряжения, проходящих через систему выключателя. Однако в лучшем случае также можно защитить чувствительную электронику полосовым устройством защиты от перенапряжения.
В. Работают ли сетевые фильтры для всего дома от молнии?
Да.Рекомендуемый минимальный уровень защиты от системы для всего дома составляет 40 000 ампер, хотя многие из них намного выше. Удар молнии обычно составляет около 30 000 ампер. Тем не менее, всегда рекомендуется отключать все, что можно, если гроза неизбежна.
В. Как долго прослужит сетевой фильтр для всего дома?
Сказать невозможно, потому что износ компонентов зависит от частоты и силы скачков напряжения. Многие производители заявляют, что ожидаемая продолжительность жизни составляет 5 лет и более, хотя 10 лет — не редкость.Однако некоторые недорогие устройства могут потребовать замены всего после одной значительной грозы.
10 вещей, которые вы должны знать об устройствах защиты от перенапряжения
Тайлер Лизенби / CNET
Если вы просто хотите добавить больше розеток или хотите добавить уровень защиты между вашим оборудованием и внешним миром, вы в конечном итоге захотите купить сетевой фильтр.
С невероятным диапазоном цен и функций, не говоря уже о шквал сомнительных маркетинговых обещаний, трудно понять, что стоит этих денег, а что — ерунда. Я помогу тебе разобраться.
В качестве небольшой справки узнайте, что делает хороший сетевой фильтр. Эта статья является обновленным преемником этой статьи, хотя мы рассмотрим некоторые похожие темы.
Крис Монро / CNET
1.Сетевые фильтры и сетевые фильтры
Сетевые фильтры и сетевые фильтры, также называемые ограничителями перенапряжения, отличаются.
Как правило, удлинители представляют собой дешевые изделия с несколькими розетками, которые представляют собой просто расширение настенной розетки. У них обычно есть автоматический выключатель (переключатель включения / выключения), но большинство из них не предлагают никакой реальной «защиты» от электрических проблем. Некоторые из них могут иметь минимальный уровень защиты, но все они в значительной степени похожи на подключение к стене напрямую.
Устройства защиты от перенапряжений также относительно дешевы, но в отличие от удлинителей они обеспечивают некоторый уровень защиты от скачков напряжения.Насколько сильно и насколько хорошо варьируется.
2. Все о джоулях
Устройства защиты от перенапряжения предлагают защиту в количестве, называемом джоулями. Как правило, чем больше джоулей, тем лучше, так как это означает, что устройство может выдержать один большой скачок или несколько меньших скачков, прежде чем ваше оборудование окажется в опасности. Со временем детали внутри протектора изнашиваются, снижая его эффективность.
Невозможно узнать, сколько защиты осталось у устройства или точна ли начальная оценка.Чтобы получить ответы на эти вопросы, Wirecutter провел масштабные испытания устройств защиты от перенапряжения, по сути взорвав их, чтобы увидеть, насколько хорошо они работают. (По теме, обязательно проверьте № 10.
3. Гарантия … на ваши вещи
Некоторые сетевые фильтры предлагают гарантию (до определенной суммы) на оборудование, подключенное к сетевому фильтру. Например, в США одна модель Belkin имеет гарантию на подключенное оборудование на сумму 300 000 долларов и гласит: «Если ваше электронное оборудование будет повреждено скачком напряжения, скачком напряжения или ударом молнии при правильном подключении к этому удлинителю, мы отремонтируем или заменим его. , до 300 000 долларов США.«
Возможно, он вам никогда не понадобится, но, конечно, не помешает иметь его. Имейте в виду, что наличие гарантии не означает, что вы когда-либо получите от этого ни копейки.
4. Вы вероятно, не нужен «кондиционер» мощности.
На рынке есть ряд продуктов, которые утверждают, что «кондиционируют» мощность от стены, обещая улучшенную производительность вашего оборудования.
Вот маленький грязный секрет: ваше снаряжение уже делает это.Вся электроника имеет источник питания, который принимает входящий ток стены (120 В в США), фильтрует его от шума и преобразует его в то, что нужно устройству.На самом деле почти ничто не работает от 120 вольт (или переменного тока, если на то пошло), поэтому, если у вас нет действительно дурацкого (или дешевого) оборудования и вы не живете в районе с причудливо неадекватной мощностью, кондиционер — это не то, что вам нужно. нужно.
Бестек
5. Всегда берите больше розеток, чем нужно
Вам всегда понадобится больше розеток. Вы, несомненно, добавите больше снаряжения, не обязательно избавляясь от текущего снаряжения.Я не говорю, что если вы думаете, что вам нужно четыре выхода, получите 12, но шесть, вероятно, хорошее вложение.
6. Купите один с достаточным расстоянием для больших вилок
Во многих устройствах используются настенные бородавки — вилки, которые преобразуют мощность переменного тока в мощность постоянного тока и выглядят как маленькие коробочки с торчащими электрическими штырями. Подумайте о приобретении устройства защиты от перенапряжения с более широким расстоянием между розетками или розеток, которые можно поворачивать или перемещать, для размещения коротких вилок.
Сейчас играет: Смотри: Распространение плагинов — это мерзость
1:58
7.Скачки напряжения также могут возникать в телефонных или кабельных линиях.
Если вам нужна полная защита, учтите, что телефонные и кабельные линии также могут нести скачки напряжения. Некоторые устройства защиты от перенапряжения также имеют для них разъемы.
8. USB — это здорово, но проверьте усилители.
Многие сетевые фильтры поставляются с USB-разъемами, так что вы можете заряжать свои мобильные устройства, не используя их настенные бородавки. Конечно, это удобно, но проверьте, какой у выходного усилителя. Обычно это 1 или 2 ампера (часто обозначаются 1A или 2A).Это, так сказать, сколько потока вы можете пропустить через трубу. Вам понадобится как минимум 2 ампера для более быстрой зарядки.
Eve Systems
9. Приобретите переносной удлинитель
Переносной удлинитель не обеспечивает должной защиты, но может предотвратить семейные трения и / или вызвать блаженство у попутчиков. В большинстве отелей и хостелов мало доступных торговых точек, но у всех есть несколько устройств, требующих подзарядки.Большинство портативных удлинителей имеют от двух до трех дополнительных розеток, а также обеспечивают прямую зарядку через USB (см. Номер 8).
10. Они не вечны
Помните рейтинг в джоулях, который мы обсуждали ранее? Что ж, это означает, что со временем сетевой фильтр изнашивается. Некоторые из них подадут вам предупреждение или отключатся, когда их защита упадет ниже безопасного уровня. Многие просто продолжат работать без защиты, и вы не узнаете об этом, пока скачок мощности не повредит ваше снаряжение. Если вы знаете, что у вас произошло серьезное электрическое происшествие (например, молния взорвала трансформатор на улице), вероятно, стоит на всякий случай заменить сетевой фильтр.Если текущий сетевой фильтр используется более нескольких лет, его, вероятно, стоит заменить.
Bottom Line
На самом деле нет причин не покупать сетевой фильтр. Насколько вам это нужно, будет варьироваться. Если вы живете в районе с большим количеством гроз, ваше снаряжение, вероятно, испытает скачки напряжения. Даже если вы живете в пустыне, ваш кондиционер или холодильник могут вызвать скачки напряжения в линиях к вашему аудио / видео оборудованию.
Поскольку большинство устройств защиты от перенапряжения дешевы, их стоит покупать (и регулярно заменять) на всякий случай.
В настоящее время у нас нет рекомендаций для конкретных устройств защиты от перенапряжения, но вы можете найти множество вариантов всего за 20 долларов или меньше на Amazon.
Обратите внимание, что CNET может получить долю дохода, если вы купите что-либо, представленное на нашем сайте.
Есть вопрос для Джеффа? Во-первых, ознакомьтесь со всеми другими статьями, которые он написал на такие темы, как почему все кабели HDMI одинаковы, объяснения разрешений телевизоров, ЖК-дисплеи и OLED и многое другое.
Остались вопросы? Напишите ему в Твиттере @TechWriterGeoff, а затем узнайте о его путешествиях в качестве цифрового кочевника в Instagram и YouTube.Он также считает, что вам стоит посмотреть его бестселлер о подводных лодках размером с город и его продолжение.
День отца: умные домашние гаджеты, которые действительно понравятся вашему папе
Посмотреть все фото
Лучшие сетевые фильтры для всего дома [2021]
Последнее обновление: 24 января 2021 г.
Сетевой фильтр для всего дома — один из наиболее экономичных способов защитить вашу электронику и бытовую технику от повреждений, вызванных скачками напряжения или ударами молнии.
Тем не менее, только у небольшого числа потребителей они есть дома. И у многих людей есть блок, который либо неправильно оценен, либо неправильно настроен для их приложения. В этом руководстве мы поможем устранить некоторую дезинформацию о скачках напряжения и предоставим вам информацию, необходимую для выбора наилучшего устройства защиты от перенапряжения для всего дома, отвечающего вашим потребностям.
Вы узнаете о типах скачков напряжения, о том, что большинство сетевых устройств защиты от перенапряжения для всего дома совершенно неадекватны, и, наконец, как правильно выбрать сетевой фильтр для всего дома, который может обеспечить безопасность всех электронных устройств в вашем доме.
Конечно, удлинители стоят недорого. Но на самом деле они защищают только от одного типа скачков напряжения. если напряжение резко возрастет, выключатель сработает. Однако это не всегда происходит мгновенно. Хрупкие устройства все еще могут быть повреждены, и многие другие типы скачков напряжения просто пройдут, не отключив сетевой фильтр всего дома. Не лучшее решение. Несмотря на то, что его называют сетевым фильтром, это имя не дает вам всей истории.
Кроме того, многие потребители упускают из виду свои самые дорогие вещи, когда используют удлинители в качестве защиты от перенапряжения.Ваш телефон и ноутбук всегда подключены к сетевому фильтру? А как насчет таких приборов, как плита, стиральная машина и сушилка? Их тоже может вывести из строя резкий всплеск! Большинство из них на 240 В, и вы нечасто увидите на этих розетках сетевой фильтр! Эти вещи недешевы! По оценкам, в большинстве домашних хозяйств имеется около долларов США на 10 000 незащищенной электроники на стандартную схему без устройства защиты от перенапряжения. На кону большие деньги!
С нашей растущей зависимостью от электроники и неизбежным переходом к умным домам просто невозможно получить удлинитель для каждой розетки во всем доме.Но вы можете защитить каждое электронное устройство в вашем доме , вложив небольшие средства в сетевой фильтр и немного смазки для локтей.
Лучшее устройство защиты от перенапряжения для всего дома
Siemens FS140 Устройство защиты от перенапряжения

Siemens FS140 Сетевой фильтр для всего дома

✔ 6 ″ x 10 ″ x 4 ″
✔ 120 / 240В
✔ Номинал 140 кА
✔ Прочный пластиковый корпус
✔ Класс NEMA, тип 4 (для использования внутри и вне помещений)
✔ Светодиодный индикатор Светится — состояние защиты и обслуживание сейчас
✔ Звуковой сигнал
✔ Максимальное покрытие оборудования на сумму 25000 долларов США
✔ 10-летняя ограниченная гарантия
Полная информация о гарантии
✔ UL 1449 3-е изд.Сертифицировано
$$$
КОНТРОЛЬНАЯ ЦЕНА AMAZON
По сравнению с некоторыми из более дешевых устройств защиты от перенапряжения в нашем списке, этот может показаться проданным по более высокой цене. Но по сравнению со всеми другими моделями, представленными на рынке, это обеспечивает большую ценность, чем любые другие протестированные нами устройства защиты от перенапряжения. Он прочный, полнофункциональный и обеспечивает лучшую защиту от всех типов скачков напряжения, которые могут повлиять на весь ваш дом.Для некоторых это может быть излишним, но найти время, чтобы выбрать устройство защиты от перенапряжения с полным набором функций, просто и может сэкономить время в долгосрочной перспективе.
Определение размера всей системы защиты от перенапряжения для всего дома может оказаться сложной задачей. Модели большей емкости могут защитить от сильных скачков напряжения, но пропускают небольшие. Это означает, что некоторые из ваших самых маленьких и самых хрупких электронных устройств могут быть повреждены. Между тем, большинство небольших электроизоляционных устройств не выдерживают больших скачков напряжения.
Данные устройства защиты от перенапряжения Siemens являются исключением. Он имеет «трехступенчатую» систему защиты, которая позволяет улавливать все скачки напряжения, как большие, так и малые. Он также имеет встроенное цифровое уведомление. Для потребителей с умным домом или предприятий с блоком автоматизации здания вы получите уведомление, если когда-либо столкнетесь с неблагоприятными условиями подачи электроэнергии из-за удара молнии или общего скачка напряжения.
Siemens подкрепляет свои претензии полным покрытием оборудования на сумму 25 000 долларов в случае отказа устройства и предоставляет одну из самых длительных гарантий на рынке.Если этот протектор выйдет из строя в течение следующих 10 лет, вы получите бесплатную замену.
Как узнать, что это не удалось? Благодаря удобным светодиодным индикаторам состояния достаточно беглого взгляда, чтобы увидеть, что он в настоящее время находится в рабочем состоянии. Однако, учитывая качество сборки и дизайн, мы ожидаем, что эта система защиты от перенапряжения переживет все, что есть в нашем списке.
На наш взгляд, это лучший сетевой фильтр для всего дома для большинства домовладельцев. Он надежен, универсален, а его многоступенчатая система защиты является одной из лучших на рынке.Следующая модель предназначена для коммерческого использования, так что с точки зрения защиты от перенапряжения для всего дома это примерно так же хорошо, как и получается.
КОНТАКТНАЯ ЦЕНА AMAZON
Easton CHSPT2ULTRA — Лучшее устройство защиты от перенапряжения для всего дома с ограниченным бюджетом

✔ Устройства защиты от скачков напряжения Easton CHSPT2ULTRA

✔ Компактный размер
✔ Работает по всему миру (120 В / 240 В)
✔ Номинал 108 кА
✔ Корпус, сертифицированный по NEMA, тип 4 (очень безопасный!)
✔ Светодиодные индикаторы
✔ Максимальное покрытие оборудования на сумму 75 000 долл. США
Ограниченная пожизненная гарантия
Подробная информация о гарантии
✔ Сертификат UL
✔ Недорого
КОНТРОЛЬНАЯ ЦЕНА AMAZON
Это устройство защиты «типа 2» предназначено для установки непосредственно на панель выключателя и полностью закрывает его.Он полностью изолирован от внешнего электричества, поэтому вы можете установить его либо внутри электрической панели, либо снаружи — в зависимости от того, что вам будет проще!
Лично мы рекомендуем устанавливать устройства защиты от перенапряжения за пределами всей панели выключателя, поскольку это позволяет использовать встроенные светодиоды, чтобы быстро увидеть, что он работает и не обнаруживает скачков напряжения. Светодиод слева показывает, что защита все еще активна. Если он зеленый, вы знаете, что это устройство защищает все ваши ценные устройства.Свет справа говорит вам, был ли всплеск или нет. Если горят оба света, ваш дом защищен и никаких происшествий не было. Если горит только правильный свет, значит, были скачки напряжения, но у устройства все еще достаточно мощности, чтобы защитить весь ваш дом. Если оба индикатора не горят, произошел скачок напряжения, и вам необходимо заменить это устройство.
Из-за того, что он имеет рейтинг 108Ka, маловероятно, что какой-либо стандартной семье когда-либо придется его заменять. мы просто обычно не подвергаемся воздействию такого большого количества электричества.Это верно для большинства устройств, рассчитанных на ток более 200 ампер. За исключением катастрофических повреждений, вероятность того, что скачок электричества будет достаточно сильным, чтобы поджарить его, невероятно маловероятна.
Это устройство легко подключить, для этого требуется автоматический выключатель на 50 А. К нему прилагается приличный кабель. если вы подключите его внутри панели, вы, скорее всего, немного подрежете сзади. Но если вы подключите его снаружи, у вас будет большая длина провода, чтобы установить его без каких-либо сращиваний.
Eaton также включает возможность защиты телефонной линии и кабеля от скачков напряжения.Поскольку эти устройства, о которых часто забывают, также переносят электричество, наличие этой функции отлично подходит для тех, кто все еще пользуется стационарным телефоном, а также для всех, у кого есть кабельное телевидение или Интернет. Это, в сочетании с отличной гарантией и низкой ценой, является одной из первых моделей, которые мы рекомендуем проверить.
КОНТАКТНАЯ ЦЕНА AMAZON

Leviton 51120 Устройство защиты от скачков напряжения

✔ Leviton 51120 Сетевые фильтры для всего дома

✔ 14.4 ″ x 8,4 ″ x 6,9 ″
✔ 120 / 240В
✔Защита от скачков напряжения 60 кА

✔ Стандартный металлический корпус J-Box
✔ Корпус с номиналом NEMA, тип 1 (для использования внутри помещений)
✔ Светодиодные индикаторы
✔ Максимальное покрытие устройства — 25000 долларов США
Ограниченная пожизненная гарантия
Подробная информация о гарантии
✔ UL 1449 3-е изд.Сертифицировано
$$
КОНТРОЛЬНАЯ ЦЕНА AMAZON
Leviton 51120 — это линейка устройств защиты от перенапряжения, специально разработанных для жилых домов с напряжением питания 120 или малых предприятий, где существует высокий риск воздействия скачков напряжения. Переходные процессы напряжения — это особая категория скачков напряжения, которые возникают внутри дома или из близлежащих домов и учреждений. Включение и выключение больших устройств (например, водонагревателей) может вызвать внезапный приток электричества, который может повредить устройства меньшего размера.
Хотя эти устройства защиты от перенапряжения немного дороже некоторых, у них есть масса функций, которые могут это компенсировать. Корпус J-box делает его полностью автономным. Вам не нужно ни модифицировать существующую коробку выключателя, ни создавать для нее индивидуальное крепление. Его легко установить в стене или убрать в шкаф. Весь корпус уже построен для вас и прекрасно впишется в ваш дом. Просто подключите трехпроводную пару к свободному выключателю, и вы сможете защитить все, что находится с другой стороны выключателя.Он отличается простотой установки, что делает его одним из лучших устройств защиты от перенапряжения для всего дома для всех, кто хочет заниматься своими руками.
Несмотря на то, что номинальное напряжение 50Ка может показаться немного меньше, чем у некоторых конкурирующих моделей, он все же может обеспечить защиту от удара молнии за пределами площадки. в этом устройстве есть еще несколько ключевых особенностей. Он способен обнаруживать и предотвращать небольшие скачки напряжения, которые могут пропустить другие. Это делает его идеальным выбором для любого дома, который хочет защитить свою меньшую и более хрупкую электронику.Такие устройства, как телефоны, ноутбуки, стереосистемы, компьютеры и телевизоры, — все это идеальный кандидат на установку такого сетевого фильтра для всего дома, и мы настоятельно рекомендуем его всем, кто готов вложить дополнительные средства.
КОНТАКТНАЯ ЦЕНА AMAZON
Устройство защиты от перенапряжения Schneider Electric HEPD80

✔ Schneider Electric HEPD80 Защита от высокого напряжения

✔ 2.7 ″ x 3,8 ″ x 3,6 ″
✔ 120 / 240В
✔ Рейтинг 80 кА
✔ Прочный пластиковый квадратный корпус
✔ Класс NEMA, тип 4 (для внутреннего и наружного использования)
✔ Светодиодный индикатор — виден без открывания панели
✔ Максимальное покрытие оборудования на сумму 50 000 долл. США
5-летняя ограниченная гарантия
Подробная информация о гарантии
✔ UL 1449 3-е изд.Сертифицированный
✔ Корпус с номиналом NEMA, тип 4 (для использования внутри и вне помещений)
$
КОНТРОЛЬНАЯ ЦЕНА AMAZON
HEPD80 от Schneider Electric — один из самых доступных на рынке ограничителей перенапряжения типа 2. Он поставляется в простом металлическом корпусе и предназначен для непосредственного крепления к панели выключателя. Имея это в виду, многие потребители обнаружили, что вместо этого проще установить его непосредственно на свою каменную плиту (гипсокартон).Эти устройства имеют рейтинг 80 кА, что является довольно средним показателем для отрасли в целом, но все же намного лучше для защиты рабочего напряжения по сравнению с большинством сетевых устройств защиты от перенапряжения в том же ценовом диапазоне.
Установка устройства
предназначена для размещения на первом предохранителе после главного автоматического выключателя, что позволит ему поглотить весь импульс до того, как он направится к нижним выключателям.
Это устройство подходит для многих домов, как больших, так и маленьких.Несмотря на компактный размер, мы обнаружили, что он сделан очень хорошо. Корпус красивый и прочный, а все провода имеют калибр 14 или больше. С таким количеством недорогих продуктов, у которых один из самых важных компонентов (силовые провода) удешевляется, мы были рады видеть, что компания Schneider не пошла на уступки. Обычно мы не рекомендуем устройства безопасности по такой низкой цене, но Schneider соответствует всем нашим критериям. Если у вас ограниченный бюджет, это устройство — лучший сетевой фильтр для всего дома.
Как установить сетевые фильтры в вашем доме

Если у вас ограниченный бюджет и вы хорошо разбираетесь в выключателе, самостоятельная установка — отличный способ обеспечить защиту от перенапряжения для всего вашего дома с минимальными затратами времени.
Хотя такие устройства довольно просты в установке, они не так просты, как панель питания. Если вам неудобно выполнять свои собственные электромонтажные работы, возможно, стоит нанять профессионала.За панелью высокое напряжение — никто не должен обслуживать электрическую панель без надлежащей защиты. Но если вы будете следовать нашему удобному руководству и принять правильные меры предосторожности, вы можете установить эти устройства самостоятельно.
КОНТАКТНАЯ ЦЕНА AMAZON
Типы устройств защиты от перенапряжения для всего дома
Устройства защиты от перенапряжения для всего дома являются наиболее надежными из имеющихся моделей, обычно попадая в один из двух классов, каждый с разными уровнями защиты от перенапряжения. Если вы хотите узнать об их различиях более подробно, ознакомьтесь с нашим объяснением различных типов доступных моделей устройств защиты от перенапряжения и узнайте, какой правильный выбор для получения соответствующей защиты устройства в вашем доме.
Зачем нужен сетевой фильтр для всего дома
Не у всех есть одно из этих подразделений, но мы думаем, что это отличное вложение, или думаем об этом как о страховке. Какое ваше самое ценное устройство? например, ваш телевизор, компьютер или домашний кинотеатр получают защиту от удлинителей меньшего размера с защитой от перенапряжения. Но это не лучший тип сетевого фильтра. Кроме того, вы, возможно, не рассматривали некоторые другие устройства, для которых вы не можете или не можете использовать устройство защиты от перенапряжения. Например, подключаете ли вы свой телефон или мобильное устройство к розетке с защитой от перенапряжения всякий раз, когда заряжаете его? А как насчет вашей посудомоечной машины, холодильника, кондиционера с морозильной камерой, стиральной / сушильной машины, беговых дорожек или той дорогой кофемашины или блендера, на которую вы потратили несколько зарплат? Одного небольшого импульса может быть недостаточно, чтобы на этот раз убить ваше устройство, но со временем даже незначительный скачок напряжения может сократить срок его службы, поскольку многие из них имеют компоненты низкого напряжения, которые нуждаются в защите.В вашем доме большая электрическая система, и одна маленькая установка может защитить весь дом, не оставляя места для ошибки.
Стоит ли тратить несколько тысяч долларов на замену дорогостоящего устройства или лучше потратить от 100 до 200 долларов на сетевой фильтр для всего дома?

Какие особенности следует искать в устройстве защиты от перенапряжения
Обычно сетевые фильтры для всего дома часто оцениваются по величине тока (измеряется в килоамперах, кА), которым может управлять устройство. В большинстве домов никогда не будет скачка напряжения выше 10 кА. Однако, если вы покупаете сетевой фильтр с номиналом только 10 кА, а затем испытываете скачок напряжения 10 кА, емкость шунтирующего устройства MOV будет израсходована за один раз. Большинство домашних хозяйств могут получить адекватную защиту с помощью сетевого устройства защиты от перенапряжения с номинальной мощностью 50-80 кА. Конечно, чем выше рейтинг, тем лучше, так как он может справиться с большим скачком напряжения и, мы надеемся, обеспечит лучшую защиту дома от перенапряжения, но часто цена будет расти по мере роста рейтинга с течением времени.
Вы также должны убедиться, что любой сетевой фильтр для всего дома, на который вы смотрите, имеет сертификат в независимой лаборатории , такой как UL. Это та же компания, которая сертифицирует вашу стиральную машину, сушилку, домашний кинотеатр и любое другое высоковольтное или энергопотребляющее устройство в доме. Еще одна небольшая вещь, которую следует учитывать, — это получить один со светодиодным индикатором, который указывает, правильно ли работает устройство. Нет смысла устанавливать его, если вы не знаете, защищает ли он весь ваш дом от неожиданного скачка напряжения.
Процедура установки
Даже если вы собираетесь установить профессиональную версию, стоит посмотреть видео всего процесса установки, чтобы понять, как работают определенные функции и какой уровень защиты вы получаете. При этом вся панель находится под очень высоким напряжением, поэтому перед установкой устройства защиты от перенапряжения на весь дом или любого другого устройства, монтируемого на панели, убедитесь, что вы прошли соответствующую подготовку.

Покрывают ли гарантии на устройство защиты от перенапряжения все мое электрическое оборудование?
Как правило, на любой сетевой фильтр для всего дома, который вы можете купить, предоставляются ограниченные гарантии различной продолжительности и суммы.Гарантии предлагают десятки тысяч долларов защиты для покрытия любого ущерба, причиненного чувствительной электронике из-за отказа устройства защиты. Однако часто бывает довольно сложно доказать и подтвердить, что повреждения вызваны правильным использованием устройства. Если вы когда-либо будете предпринимать действия по гарантии в течение указанного периода времени, имейте в виду, что они могут оказаться безуспешными, если производитель решит, что вы могли предпринять какие-либо действия, чтобы аннулировать свою претензию.

Например, для успешного предъявления претензии к сетевому фильтру Schneider Electric для всего дома вам необходимо выполнить следующие действия: 1) иметь оригинал квитанции 2) поручить независимой ремонтной компании проверить причину любого ущерба 3) подать иск о страховании домовладельцев в пределах 30 дней 4) перед ремонтом любого поврежденного устройства необходимо связаться с Schneider 5) затем вы можете отправить Schneider квитанцию, независимую оценку, подтверждение страхового возмещения и поврежденное устройство защиты для оценки.Другой клиент компании Leviton получил только половину общей суммы претензии из-за исключения наружного оборудования из гарантии. Гарантия — одна из самых привлекательных функций, но она не всегда обеспечивает ожидаемую защиту.
Урок здесь? Прочтите мелкий шрифт; строго соблюдайте все инструкции по установке, обслуживанию и использованию. При выборе сетевого фильтра для всего дома сосредоточьтесь на компании, которая имеет хорошее обслуживание клиентов, и они упростят работу со страховкой во время претензии и, надеюсь, заплатят достаточно, чтобы ваш кошелек снова стал целым в случае особенно неприятного всплеск.
Часто задаваемые вопросы:
Q: Как долго прослужит сетевой фильтр на весь дом?
A: К сожалению, нет точного срока службы даже самого лучшего устройства защиты от перенапряжения из-за разной степени серьезности проблем с питанием, с которыми вы можете столкнуться. Вам необходимо внимательно ознакомиться с характеристиками продукта, чтобы понять, какой у вас уровень защиты. Удар молнии может привести к сгоранию устройства или может потребоваться 5-7 лет для нескольких небольших, но все же значительных сбоев. У вас также может быть очень мало пульсаций, и вы можете получить до 15+ лет из одной.Сложно сказать и зависит от множества факторов. Важно часто проверять световые индикаторы, чтобы убедиться, что устройство по-прежнему работает должным образом и защищает все ваши устройства.
Q: Соблюдают ли эти компании гарантии?
A: Хотя мы не слышали ужасных историй о несоблюдении гарантий, всегда возможно, что вы упустили небольшую деталь в информации о гарантии, которая приведет к отклонению претензии. Если вы следуете инструкциям по установке, обслуживанию и использованию, содержащимся в информации о гарантии производителя, и следуете инструкциям по претензии по гарантии, у вас не должно возникнуть никаких проблем.Гарантия предлагает дополнительный уровень защиты и является одной из функций, которые мы ищем, но она не обеспечивает защиты от неправильно установленных устройств или проблем с питанием, не соответствующих спецификации, таких как определенные типы ударов молнии.
Q: Если скачок напряжения исходит от таких устройств, как блоки переменного тока и более крупные приборы, есть ли у меня защита устройства перед панелью выключателя?
A: Любой скачок напряжения в выделенной цепи, такой как блок кондиционирования воздуха, будет передаваться обратно на панель выключателя, где устройство защиты от перенапряжения может затем шунтировать перенапряжение, защищая все остальное в вашем доме, фактическую внутреннюю проводку и все, что подключено.Независимо от того, происходит ли перенапряжение внутри дома или за его пределами, устройство защиты от перенапряжения, устанавливаемое на панели, оснащено оборудованием, необходимым для обеспечения защиты всей цепи.
Q: Какие особенности есть у сетевых устройств типа 1, 2 и 3 для всего дома?
A: Устройство защиты от перенапряжения типа 1 для дома защищает от внешнего скачка напряжения , например, от ударов молнии. Они устанавливаются между опорой вашей электросети и вашим измерителем мощности, электрическая компания часто предоставляет им услуги, чтобы заблокировать скачок напряжения, исходящий от генераторной станции.Его функции носят промышленный характер, и потребителям не стоит беспокоиться о защите. Устройства защиты от перенапряжения на 2 часа, перечисленные в этой статье, устанавливаются в панели вашего выключателя и обеспечивают защиту всего в этом выключателе от скачков напряжения. Устройства защиты от перенапряжения типа 3 — это ваша последняя линия защиты, используемая в точках соприкосновения — разветвители питания, ИБП и т. Д. Они не обладают многими функциями, но предлагают последнюю линию защиты.
Привет читателям ShedHeads! Меня зовут Джеймс Кеннеди, и мне определенно понравилось писать о моем любимом снаряжении для активного отдыха на протяжении многих лет.
Блок защиты от скачков напряжения: Устройства защита от скачков напряжения для дома и квартиры

Устройства защита от скачков напряжения для дома и квартиры

Содержание

Допустимые отклонения сетевого напряжения по ГОСТ

Причины и последствия перепадов напряжения в сети

Спасут ли пробки или автоматы?

Как защитить технику от скачков напряжения?

Сетевой фильтр

Реле контроля напряжения (РКН)

Устройства защиты от импульсных перенапряжений (УЗИП)

Стабилизаторы напряжения

Источники бесперебойного питания (ИБП)

Эффективность приборов для защиты от скачков напряжения

Устройства защиты от скачков напряжения

Устройства защиты от скачков напряжения УЗМ-50ЦМ

Устройства защиты от скачков напряжения УЗМ-51М, УЗМ-16

Устройства защиты от скачков напряжения УЗМ-50Ц

Устройства защиты от скачков напряжения УЗМ-3-63К

Защита от скачков напряжения | Каталог продукции компании БАСТИОН

Что такое СПД | Институт защиты от перенапряжения NEMA

Ограничители перенапряжения и устройства защиты от перенапряжения Raycap.com

Ограничители перенапряжения и устройства защиты от перенапряжения

Что нужно знать об устройствах защиты от перенапряжения для всего дома

Что вызывает скачки напряжения?

Устройства защиты от скачков напряжения

Сетевые фильтры для всего дома

Устройство защиты цепей

Защита цепи покупки (плагин)

Сколько стоят сетевые фильтры для всего дома?

Где найти

Сетевые фильтры для всего дома — действительно ли они того стоят?

Что такое защита от перенапряжения для всего дома и стоит ли в нее вкладываться?

Установка сетевого фильтра для всего дома — что нужно знать

Какую марку устройства защиты от перенапряжения для всего дома выбрать?

Intermatic Panel Guard IG1240RC3

Сименс ФС140

Leviton 51120-1 Защитная панель

EATON ЧСПТ2ULTRA

Защита от перенапряжения для всего дома — Часто задаваемые вопросы

1. Как выглядит устройство защиты от перенапряжения для всего дома?

2. Зачем мне нужна защита от перенапряжения для всего дома?

3. Стоит ли того устройства защиты от перенапряжения для всего дома?

4. Сколько стоит установка устройства защиты от перенапряжения во всем доме?

5. Откуда берутся скачки напряжения?

6. Сколько типов устройств защиты от перенапряжения существует?

7. Сколько стоят устройства защиты от перенапряжения для всего дома?

8. Какого размера устройство защиты от перенапряжения для всего дома?

Bottom Line — Стоит ли вам получить?

Лучшие варианты защиты от перенапряжения для всего дома (Руководство для покупателя)

10 вещей, которые вы должны знать об устройствах защиты от перенапряжения

1.Сетевые фильтры и сетевые фильтры

2. Все о джоулях

3. Гарантия … на ваши вещи

4. Вы вероятно, не нужен «кондиционер» мощности.

5. Всегда берите больше розеток, чем нужно

6. Купите один с достаточным расстоянием для больших вилок

7.Скачки напряжения также могут возникать в телефонных или кабельных линиях.

8. USB — это здорово, но проверьте усилители.

9. Приобретите переносной удлинитель

10. Они не вечны

Bottom Line

День отца: умные домашние гаджеты, которые действительно понравятся вашему папе

Лучшие сетевые фильтры для всего дома [2021]

Лучшее устройство защиты от перенапряжения для всего дома

Типы устройств защиты от перенапряжения для всего дома

Зачем нужен сетевой фильтр для всего дома

Какие особенности следует искать в устройстве защиты от перенапряжения

Процедура установки

Покрывают ли гарантии на устройство защиты от перенапряжения все мое электрическое оборудование?

Часто задаваемые вопросы:

Q: Как долго прослужит сетевой фильтр на весь дом?

Q: Соблюдают ли эти компании гарантии?

Q: Какие особенности есть у сетевых устройств типа 1, 2 и 3 для всего дома?

Добавить комментарий Отменить ответ
