Чем отштукатурить печь из кирпича: Чем штукатурить печь чтобы не трескалась: огнеупорный раствор

Чем штукатурить печь из кирпича своими руками дома

Прежде чем штукатурить печь из кирпича своими руками нужно выбрать подходящую для этой цели смесь, а также выяснить последовательность действий и сопутствующие нюансы, которых требуется придерживаться, чтобы произвести работы качественно.

Содержание

Когда и для чего штукатурить печь

Ее кирпичная кладка в ходе эксплуатации регулярно подвергается воздействию высоких температур достигающих до +450-550°C и даже более. По этой причине при нагреве она расширяется, а при остывании приобретает собственное первичное состояние. Спустя время происходит растрескивание швов и утрата ими герметичности. Благодаря оштукатуриванию печи удается исключить скоропостижное разрушение ее кладки. Помимо этого отделку ею необходимо в обязательном порядке осуществлять по ряду следующих причин:

• Повреждение старого штукатурного слоя. Потребность в реставрации возникает при появлении сколов, трещин и иных деформаций у уже имеющегося снаружи печи покрытия, что приводят к визуальному ухудшению ее внешнего вида.
• Улучшение герметичности швов. При нарушении их целостности внутрь помещения, где находится печь, происходит проникновение опасного для здоровья угарного газа. Особенно важно уделять этому внимание, если она располагается в жилой комнате или парной.
• Внешний вид. При помощи штукатурки удается преобразить его в лучшую сторону, избавившись от неаккуратно выполненной кладки и сделав печь полноценно сочетающейся с интерьером помещения. После нанесения смеси при желании можно осуществить ее облицовку натуральным камнем, керамической плиткой или побелить. Некоторые присутствующие в продаже штукатурные составы по окончании застывания имеют оригинальную фактуру, позволяющую исключить потребность в дополнительной отделке.
• Антисептические свойства. При добавлении в смесь противогрибковых составов штукатурное покрытие предотвращает поражение швов насекомыми и другими опасными микроорганизмами, являющимися причиной образования грибка и плесени.

Кроме этого благодаря такой обработке удается добиться повышения прочности кладки в целом, увеличив период эксплуатации нагревательного устройства, а также исключить неприятный запах, возникающий от подвергнувшихся нагреву кирпичей и скопления на швах кладки пыли, что не оседает на гладкой поверхности.

В противном случае при наличии и чрезмерном разогреве она способна привести к возникновению аллергических реакций.

Преимущества и недостатки отделки печи штукатуркой

По сравнению с другими материалами, используемыми для отделки ей присущие следующие положительные качества:

• Легкость применения. Справиться с задачей можно даже своими руками без наличия многолетнего опыта выполнения аналогичных работ.
• Универсальность. Штукатурка является подходящим вариантом в качестве отделки для печей и каминов различных разновидностей.
• Обширные возможности декорирования. После застывания состава можно воспользоваться разнообразными материалами для придания печи желаемого финального внешнего вида. Сделать это возможно в ходе применения декоративной штукатурки, раствора извести, а также водоэмульсионной и других подходящих видов красок.
• Повышение коэффициента теплоемкости. В результате обработки печи штукатурной смесью достигается увеличение толщины стен печи, благодаря чему ее остывание происходит через более продолжительный период времени, позволяя снизить затраты на топливо.
• Улучшение пожарной безопасности. Слой штукатурки снижает вероятность проникновения угарного газа внутрь помещения.
• Доступность. По сравнению с керамической плиткой и другими отделочными материалами стоимость штукатурок значительно ниже по причине дешевизны содержащихся в них компонентов.

Недостатков у таких смесей немного и одним из основных является растрескивание, которое отрицательно влияет на внешний вид, а в некоторых случаях и на теплоемкость и пожарную безопасность печи.

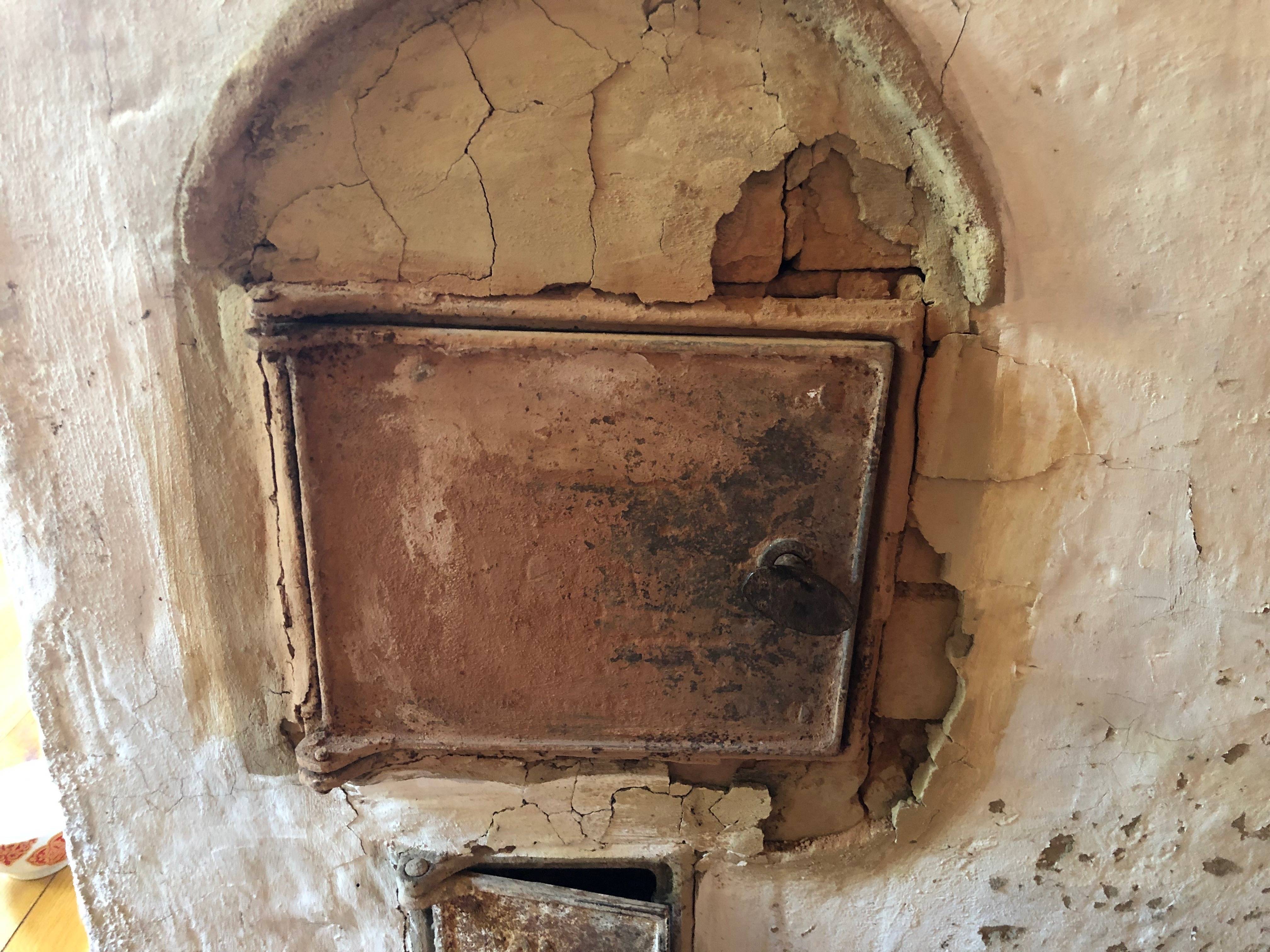

Причины нарушения целостности штукатурного слоя

Их появление происходит довольно нередко и считается вполне естественным, поскольку приводит к нему сильный разогрев поверхности нагревательного устройства. При обнаружении незначительного растрескивания справиться с ним удается с легкостью в ходе использования глиняной смеси. Некоторые присутствующие в продаже готовые составы содержат армоволокно и специальные присадки, что при правильно совершенном распределении штукатурки по поверхности не допускают образования трещин.

Вне зависимости от разновидности используемой штукатурки столкнуться с отслаиванием и растрескиванием возможно в случае ряда допущенных ошибок, к числу которых относятся следующие причины:

• Обработка печи, что недавно была возведена и не успела еще полноценно высохнуть.
• Низкое качество и неровность кладки. Из-за этого возникает потребность в нанесении толстого слоя штукатурки, повышающего вероятность отставания покрытия от стен и на котором в скором времени происходит образование трещин.
• Повреждение кирпичной кладки.
• Несоблюдение технологии нанесения при обработке поверхностей.
• Неверные пропорции при использовании раствора на основе глины и песка.

При исключении указанных причин удается значительно сократить вероятность возникновения таких проблем после оштукатуривания на протяжении многих лет в ходе дальнейшей эксплуатации.

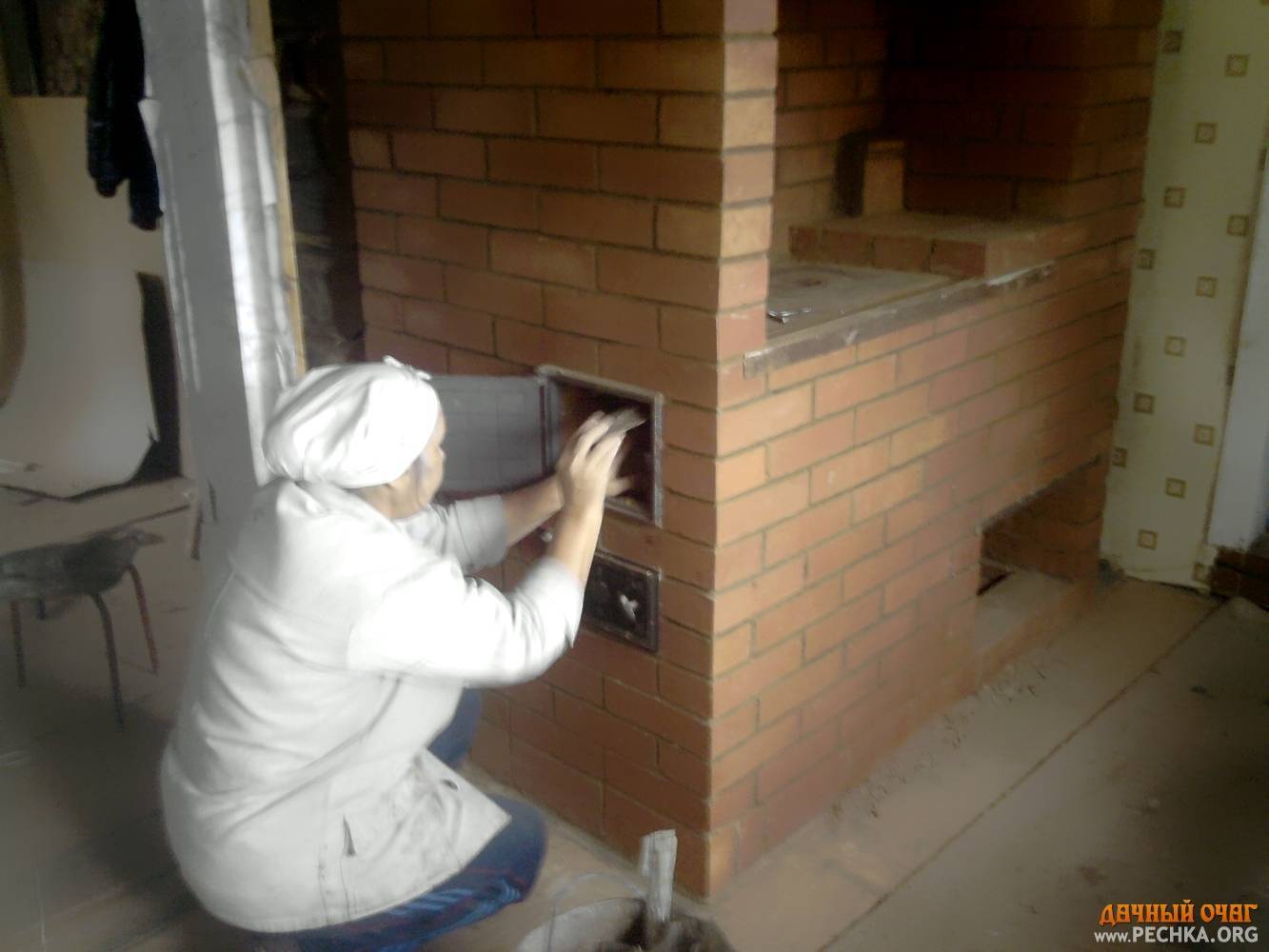

Когда можно штукатурить печь из кирпича после кладки

При проведении работ своими руками для получения не только качественного конечного результата, но и долгого срока службы слоя, заниматься его нанесением необходимо с учетом нескольких ключевых нюансов:

• Приступать к оштукатуриванию можно исключительно после окончательного застывания кладки. Если в ходе ее проведения применялся глиняной раствор, то набор им оптимальной прочности происходит не менее 30 дней.
• При выполнении работ поверхность печки должна иметь такую же температуру, как и уровень влаги в помещении, где она находится. При использовании способа принудительной сушки кладки совместно с топкой требуется дождаться остывания стен. Начинать оштукатуривание можно лишь когда в помещении будет достигнута естественная температура.

Обратите внимание! Желательно производить нанесение штукатурки на печь не ранее, чем через месяц после ее возведения. Преждевременное выполнение этого процесса нередко приводит к появлению трещин на стенах и другим отрицательным последствиям.

Чем штукатурить печь из кирпича: выбор штукатурки

Во избежание растрескивания оштукатуривание должно совершаться подходящей смесью и с предельно точным соблюдением технологии. В противном случае образовавшийся в ходе обработки слой весьма скоро начнет не только покрываться трещинами, но и отваливаться кусками, как и при применении неподходящего для текущей задачи состава.

При выборе смеси нужно уделять внимание нескольким показателям:

• Предназначение. Одни составы применяются при начальной, а другие при финишной отделке. Осуществлять последующую облицовку натуральным камнем или керамической плиткой возможно лишь, если смесь обладает отличными техническими показателями и оптимальной для этого прочностью.
• Температура нагрева. Большая часть штукатурных составов рассчитана на обработку поверхностей, которые разогреваются до 600-800°C. В продаже также присутствуют и специальные термостойкие смеси, что используются при оштукатуривании топочных камер и открытых очагов, имея способность переносить температуру до 1200°C и даже более.
• Состав. Оптимально когда в используемой штукатурной смеси содержатся пластификаторы, жидкое стекло и иные добавки, способствующие повышению термостойкости и прочности, а также приобретению ею других положительных свойств. Присутствующие в составе компоненты оказывают влияние не только на качества, но и способ приготовления.
  В некоторых случаях в промежутке между готовкой и применением должен быть сделан 30-60 минутный перерыв, за который произойдет ее настаивание.

Выполнить оштукатуривание можно несколькими разными смесями, каждая из которых имеет собственные положительные и отрицательные стороны, ввиду чего перед приобретением и использованием той или иной необходимо сначала более подробно ознакомиться с ними.

Печная штукатурка из глины

Покрыть нагревательное устройство ею проще всего. В первую очередь это обусловлено дешевой стоимостью глины и песка, из которых состоит смесь. При самостоятельной добыче они и вовсе обходятся практически бесплатно, поскольку требуется лишь потратить средства на транспортировку. Лучше всего отдавать предпочтение материалам, добытым неподалеку от водоемов.

Второй положительной стороной глиняной печной штукатурки являются ее высокие эксплуатационные показатели. Ввиду идентичности состава и теплоотдачи по сравнению с красным кирпичом, применяемым при возведении нагревательного устройства, они имеют одинаковое расширение. С учетом этой особенности в составе готовых смесей, предназначенных для оштукатуривания печей из огнеупорных изделий, в обязательном порядке содержится глина.

При обработке нужно чтобы она плотно прилегала к поверхности. Важно еще и предельное соблюдение пропорций песка и глины при приготовлении смеси, а также практическое применение полезных рекомендаций при ее нанесении, в том числе и специалистов с наличием многолетнего опыта. Материал отличается своей крупной пластичностью и высокой прочностью после высыхания при правильном выполнении смешивания и последующей обработке печи, ввиду чего предпочтение ему отдается крайне часто и сегодня, когда есть другие более современные решения.

Недостаток глиняно-песчаного состава заключается в трудоемкости готовки, на которую приходится потратить значительное количество сил и времени. Подготовительные работы, что осуществляются перед обработкой такой смесью тоже не самые простые и весьма продолжительные, отнимая 2-3 дня. Создать правильно рабочий раствор и добиться соблюдения пропорций способно не получиться с первого раза, но благодаря доступной стоимости компонентов, применяемых при приготовлении, есть возможность повторить попытку без чрезмерного увеличения расходов.

Шамотная глина

Использование такого материала, имеющего и второе название – каолин, является далеко не лучшим решением, особенно для мастеров с отсутствием соответствующего опыта и познаний. Причина заключается в утере шамотной глиной пластичности под воздействием высоких температур, что приводят к ее растрескиванию. Во избежание этого недочета при приготовлении замеса в него следует дополнительно добавлять специальный клеевой состав, кварцевый песок, а также частицы стекловолокна для армирования.

Вторым минусом шамотной глины является ее низкая стойкость к повышенной сырости. Перед приобретением и использованием материала необходимо удостовериться в соблюдении правил хранения и отсутствии на протяжении него контакта с водой, что приводит к затвердеванию смеси кусками. Применять для оштукатуривания такую шамотную глину, которая утратила свой первоначальный вид, не следует.

Несмотря на вышеперечисленные недостатки, обработка печи этим составом с содержанием натуральных компонентов позволяет добиться улучшения огнеупорности и придать нагревательному устройству привлекательного внешнего облика, благодаря чему она будет отлично сочетаться с интерьером помещения.

Готовые сухие смеси для оштукатуривания печей

Даже их более высокая стоимость не является проблемой для потребителей, отдающих зачастую предпочтение именно им вместо траты времени на песчано-глиняный состав собственного приготовления. В ассортименте строительных магазинов представлено множество разнообразных жаростойких штукатурок, подходящих для кирпичных печей всех типов. В большинстве случаев при приготовлении смеси в соответствии с рекомендациями изготовителя, указанными в инструкции обеспечивается их простота нанесения.

Готовые сухие составы поступают в продажу с наличием компонентов, смешанных в необходимых пропорциях и содержанием присадок, обеспечивающих оптимальную жаропрочность. Многие смеси и производители уже успели положительно зарекомендовать себя на рынке и отдавать предпочтение лучше всего им, даже если при их покупке придется слегка переплатить, что позволит избежать лишних проблем. По сравнению с глиной такие штукатурки обладают большей прочностью, более высокой скоростью высыхания и наличием отличной адгезии.

Декоративные штукатурки

Смеси отличаются привлекательной и оригинальной фактурой, полноценно преображающей внешний вид обработанной ею поверхности. Декоративные штукатурки обладают высокой прочностью и наносятся слоем небольшой толщины, что также можно отнести к числу их преимуществ. Составы этой разновидности содержат пластификаторы, которые обеспечивают эластичность верхнего покрытия и исключают нарушение его целостности.

В продаже присутствуют декоративные штукатурки с наличием минеральной крошки и неоднородных текстур. Смеси первого вида могут содержать наполнитель множества разнообразных цветов, отличаются легкостью нанесения, а также способностью маскирования незначительных дефектов и сколов. Вторые декоративные штукатурки по сравнению с короедом имеют более обширный ассортимент, который позволяет добиться создания почти любой фактуры.

На финишный внешний вид полностью влияет мастер, занимающийся осуществлением работ с их использованием, но произвести обработку ими должным образом удается исключительно при наличии ровной кирпичной кладки. При значительных перепадах возникает потребность в предварительном выравнивании поверхностей. Максимальная толщина наносимого слоя не должна превышать 5 мм.

Необходимые инструменты и материалы

Для получения качественного конечного результата и траты небольшого промежутка времени требуется заблаговременно подготовить все то, что используется в ходе проведения подготовительных и основных работ, исключив регулярные перерывы на поиски или приобретение тех или иных вещей. Некоторые инструменты и материалы в основном есть у большинства хозяев, особенно если ранее уже приходилось заниматься собственноручно какими-то ремонтными работами.

В процессе предстоящих подготовительных мероприятий и далее выполняемого оштукатуривания кроме самой предварительно выбранной и приобретенной штукатурки или другой смеси, выступающей в качестве ее альтернативы необходимо наличие следующего:

• Средний и широкий шпатель. Посредством более узкого инструмента готовая штукатурка будет набираться из емкости, а вторым распределяться по поверхности.
• Кельма. Пригодится для равномерной обработки печи смесью.
• Терка. Позволит осуществлять выравнивание покрытых штукатуркой поверхностей.
• Гладилка. С ее помощью удастся придать нанесенному слою идеальной ровности.
• Проволочная сетка с ячейками 10х10 мм или стекловолоконная. Она нужна для укрепления оштукатуриваемых поверхностей.
• Ножницы для разрезания сетки. Нужны те, которые соответствуют виду материала. Для разрезания рабицы необходимы ножницы по металлу, а обычные с легкостью справятся с раскроем стекловолоконной сетки.
• Молоток. Посредством него будут забиваться гвозди, выполняющие закрепление сетки, а также он пригодится при совершении других задач, к примеру, при использовании зубила.
• Строительный уровень. Для исключения возможных неровностей.
• Правило. Поможет контролировать толщину наносимого слоя штукатурки и с легкостью равномерно распределять смесь между маяками.
• Отвес. Может также использоваться для проверки вертикальности и горизонтальности поверхности.
• Уголки. Для создания ровных углов нагревательного устройства.
• Щетка по металлу. Потребуется для очистки печи от старых слоев.
• Зубило. Им делаются насечки на поверхности кирпичей, чтобы увеличить адгезию штукатурки с ними.
• Грунтовка глубокого проникновения. Для защиты от грибка и плесени.
• Кисти. Для нанесения грунтовки и других жидких составов, к примеру, краски, если по окончании работ планируется окрашивание штукатурного слоя.
• Емкости. В одной из них будет осуществляться приготовление штукатурной смеси, а во вторую можно отлить грунтовку.
• Миксер или электродрель со специальной насадкой. Для тщательного перемешивания штукатурки.

Кроме этого при проведении оштукатуривания нужно наличие и использование средств индивидуальной защиты, в качестве которых выступают перчатки и очки.

Подготовительные работы

Для качественного последующего нанесения штукатурки на стены печи нужно заблаговременно довести их до необходимого состояния, учитывая ранее указанные нюансы по времени совершения, особенно если нагревательное устройство является недавно возведенным. Сами подготовительные работы требуется производить в такой последовательности:

1. Первым делом надо подготовить помещение, в котором предстоит выполнять оштукатуривание печи. Присутствующую в комнате мебель и пол следует обезопасить от огромного количества образующейся в процессе очистки стен пыли при помощи полиэтиленовой пленки.
2. При потребности осуществить покрытие штукатурной смесью ранее эксплуатируемой печи поначалу необходимо полностью избавиться от уже имеющегося снаружи нее старого слоя, аккуратно пользуясь зубилом и молотком. При первичной отделке нагревательного устройства следует тщательно пройти стены жесткой металлической щеткой ввиду вероятности наличия на них излишков раствора, применяемого в ходе строительства.
3. Дальше требуется произвести очистку швов между кирпичами при помощи мастерка и молотка, углубляясь где-то на 4-5 мм.
4. После окончательного снятия старого штукатурного покрытия и выполнения предыдущего этапа нужно удалить образовавшуюся пыль и грязь. Сделать это можно посредством сухой тряпки и металлической щетки. Использования влажной ветоши следует избегать, поскольку она может оставлять грязные разводы, способные проступить сквозь свежий штукатурный слой после его нанесения.
5. Теперь стены следует покрыть грунтовкой. Дождавшись окончательного впитывания смеси, требуется произвести их повторную обработку ею.
6. На следующем этапе можно начинать монтаж перфорированных реек, выступающих в качестве маяков и армирование металлической или стекловолоконной сетки. Рейки позволяют произвести выравнивание стен. Их закрепление нужно совершать той же смесью, что будет использоваться для оштукатуривания с обязательным применением уровня или отвеса. Далее в свободном пространстве между рейками необходимо зафиксировать сетку при помощи гвоздей. Их вбивание следует осуществлять в предварительно очищенные швы под углом таким образом, чтобы шляпки элементов слегка возвышались над поверхностью (где-то на 5 мм). Шаг между ними по ширине должен достигать 10-15 см. По длине они должны располагаться в каждом 2 ряду кирпичной кладки.

Если внешние углы являются неровными, то добиться их выравнивания можно посредством стальных уголков, закрепление которых необходимо совершить с применением клеевой смеси. При наличии в планах последующей облицовки печи керамической плиткой совершать фиксацию элементов не нужно. Если будет применяться декоративная штукатурка, то закрепление перфорированного уголка должно быть выполнено в обязательном порядке. В завершение нужно обработать швы грунтовкой.

Приготовление штукатурки

Заниматься этим надо лишь после окончательного проведения подготовительных работ. Приготовление каждой разновидности составов следует совершать с соблюдением соответствующей последовательности действий, ввиду чего необходимо подробно рассмотреть требуемый для себя вариант.

Готовые магазинные сухие смеси

Часто имеют название печных и каминных штукатурок. Если предпочтение отдается им, то приготовление происходит следующим образом:

1. Первым делом нужно взять ведро или иную емкость, обладающую оптимальными габаритами для готовки замеса.
2. Дальше следует заполнить ее четверть объема водой и добавить соответствующее количество сухой смеси, ориентируясь по пропорциям, указанным изготовителем на упаковке.
3. Теперь для придания составу требуемого внешнего вида и однородности надо воспользоваться строительным миксером и осуществить тщательное перемешивание.
4. Спустя 10-15 минут, на протяжении которых происходит настаивание готовой смеси необходимо выполнить ее повторное прохождение насадкой того же электроинструмента, после чего она является готовой к применению.

Обратите внимание! При приготовлении штукатурки лучше всего использовать чистую водопроводную воду, отказавшись от жидкости из рек и стоячих водоемов.

Смесь собственного приготовления из глины

Отдавая предпочтение ей, процесс следует совершать таким образом:

1. В первую очередь требуется замочить глину в воде на 2-3 суток. Если жидкость продолжает поглощаться ею, то нужно добавить еще немного.
2. Дальше в емкость с глиной необходимо поместить предварительно просеянный и просушенный песок, чтобы его было в 2-2,5 раза больше первого компонента. В итоге материалы должны иметь пропорцию 1:2 или 1:2,5. В случае использования глины, обладающей увеличенной жирностью количество песка можно повысить до 3 и даже 4 частей относительно нее.
3. На следующем этапе надо добавить воду, а также не меньше 10% от общего объема асбеста или мелкодробленого стекловолокна, позволяющих добиться улучшения связующих свойств. Вместо двух последних компонентов можно использовать солому или измельченную пеньку, которые в отличие от них являются безопасными для здоровья людей, после чего необходимо осуществить тщательное перемешивание всех составляющих в емкости, доведя смесь до консистенции сметаны с отсутствием комков.

По окончании приготовления того или иного раствора можно приступать к его нанесению.

Оштукатуривание печи

Заниматься им нужно исключительно после предварительного выполнения подготовительных работ и готовки штукатурной смеси и сделать это можно тремя способами. В первом случае при наличии неровных стен у печи и установке армирующей сетки на нее совершать действия требуется в следующей последовательности:

1. Поначалу необходимо произвести закрепление направляющих маяков, выступающих в качестве ориентира для правильной обработки поверхности нагревательного устройства смесью. Установку элементов надо совершать с использованием строительного уровня и отвеса для проверки корректности их положения.
2. На следующем этапе требуется хорошо протопить печь и дождаться окончательного прогорания дров или другого топлива. Теплые кирпичные стены притягивают смесь, способствуя полноценному сцеплению.
3. Дальше нужно увлажнить печь целиком водой, пользуясь широкой кистью или валиком, попутно избавившись от остатков пыли на ее поверхности.
4. Теперь необходимо покрыть стены грунтовкой и подождать, пока она полноценно высохнет. Нанесение смеси тоже приведет к повышению адгезии и исключению ее отслаивания в дальнейшем, ввиду чего этого лучше не избегать.
5. Дождавшись высыхания грунтовки можно начинать обработку стен первым слоем штукатурки с наличием консистенции сметаны. Его нанесение требуется осуществлять в ходе набрасывания лепешек на стены и таким образом, чтобы толщина покрытия достигала порядка 5 мм.
6. По окончании высыхания можно наносить второй слой, но уже более густым составом. Его толщина должна быть аналогичной. Выравнивание покрытия следует совершать посредством правила, прижимаемого к маякам периодически снизу вверх по ходу нанесения штукатурки. Аналогичным способом надо полностью обработать печь, при достижении углов пользуясь угловым шпателем.

Обратите внимание! Углы лучше делать слегка закругленными, а не острыми, поскольку в таком случае удается сократить вероятность скола в ходе эксплуатации и обезопасить проживающих в доме взрослых и особенно детей.

7. Следующим этапом является шлифовка присутствующего на поверхности нагревательного устройства свежего второго слоя состава. Выполнять процесс требуется посредством затирки, пока не произошло окончательного застывания штукатурной смеси, которая еще является влажной и обладает оптимальной податливостью до приобретения конечной прочности.

Важно! Во избежание возникновения трещин мастера с многолетним опытом нередко после оштукатуривания печи осуществляют ее накрытие влажной мешковиной. Когда ткань высохнет, требуется произвести повторное смачивание и размещение на том же месте и дождаться, пока вода полностью не испарится.

8. По завершении высыхания второго слоя можно приступать к нанесению третьего, выступающего в качестве декоративного, для чего требуется предварительно приготовить менее густую смесь, нежели была ранее используемая. Толщина покрытия должна достигать 1 мм. Им удастся добиться идеального выравнивания стен печи. Если в планах побелить или покрасить нагревательное устройство, то нанесение третьего слоя штукатурки не является обязательным.

Второму способу необходимо отдавать предпочтение при возникновении потребности оштукатуривания печных стен с существенными неровностями. В такой ситуации перед нанесением смеси на обрабатываемых поверхностях уже должна присутствовать снаружи нагревательного устройства зафиксированная металлическая сетка, после чего требуется осуществление действий в следующей очередности:

1. Первым делом аналогичным образом сверху вниз требуется покрыть печь начальным слоем штукатурки.
2. Участки с крупными впадинами нужно обрабатывать смесью до ее выхождения за границы установленной сетки. Благодаря такому металлическому каркасу конструкция приобретает дополнительную жесткость и исключается сползание штукатурки.
3. Первый слой надежно закрепляет сетку и после его застывания следует начинать повторное нанесение смеси, выравнивание которой следует производить посредством правила и кельмы.
4. В завершение необходимо затереть швы и отшлифовать поверхность обработанных штукатуркой стен. При потребности после высыхания последнего слоя, образовавшиеся на поверхности покрытия небольшие трещины надо аккуратно заделать, убрав излишки.
5. По окончании можно приступать к выполнению декоративных работ.

Для оштукатуривания ровных стен печи тоже имеется соответствующий способ. В этой ситуации требуется нанесение 1 или 2 слоев общей толщиной не больше 5-6 мм. Предварительные подготовительные работы нужно осуществлять таким же образом с обязательным применением грунтовки. Обработку стен печи лучше всего производить снизу вверх посредством широкого шпателя, а выравнивание совершать правилом, позволяющим добиваться равномерного распределения штукатурного состава по всей поверхности. Периодически надо также не забывать пользоваться строительным уровнем, чтобы не допустить наличие отклонений. Создание углов, затирание и шлифование делаются тем же способом.

Важно! Первое прогревание печи можно совершать не ранее, чем спустя 3 суток после оштукатуривания. Температуру следует повышать постепенно ежедневно на протяжении недели. Такая процедура предоставит возможность добиться набора покрытием максимальной прочности и исключить появление трещин.

Выяснив чем штукатурить печь из кирпича и как необходимо обзавестись всем нужным инструментом и материалами, после чего можно приступать к проведению подготовительных работ, а затем к приготовлению раствора и его нанесению своими руками с соблюдением важных нюансов, позволяющих избежать возможных недочетов.

Вас может заинтересовать:

Чем штукатурить кирпичную печь?

Опубликовано:

25.07.2015

Необлицованные и неоштукатуренные кирпичные печки, как правило, выглядят довольно неэстетично. Но главный недостаток в том, что такие печи становятся источником неприятного запаха гари, появляющегося во время эксплуатации печей, из-за пыли, скопившейся в швах кирпичной кладки. Во избежание такого неприятного явления рекомендуется облицовка (декоративной керамикой, изразцами, глазурованной плиткой и т.п.) или штукатурка поверхности печи.

Устанавливать печку можно в проеме межкомнатной стены, в таком случае будут отапливаться сразу две комнаты, или в самом центре дома.

В этой статье подробно рассказывается, как в домашних условиях правильно приготовить раствор, чтобы качественно оштукатурить кирпичную печь, а также описываются некоторые технологические приемы нанесения отделочного слоя на печку.

Виды растворов для штукатурки печей

Инструменты для штукатурных работ: соколы, лопатки, отрезовки, терки, скребки, правила.

Главное свойство отделочного слоя, покрывающего печку — его способность выдерживать постоянно меняющуюся температуру (циклы от нагревания до последующего остывания кирпича). Не всякий отделочный материал способен выдержать такие нагрузки. Вот почему к печным растворам предъявляются высокие требования по качеству и составу материалов.

Существует несколько разновидностей таких растворов, которыми может успешно отделываться печная система:

1. Простой раствор. Его основу составляет глина и песок. Такой раствор изготавливается самостоятельно и легко наносится на печку.
2. Сложные растворы. Их можно сделать самому либо купить в строительных магазинах готовые смеси:

• известково-гипсовый раствор;
• цементный глинопесчаный раствор;
• известковый глинопесчаный раствор.

Способ самостоятельного приготовления глиняного раствора для печей

Последовательность операций по оштукатуриванию.

Такое оштукатуривание можно начинать делать спустя примерно месяц после завершения кирпичной кладки. Это время требуется для окончательного затвердевания всех связующих материалов с целью исключить возможную усадку. Если пропустить этот технологический период, то срок службы облицовки, нанесенной на печку, резко сокращается, а вероятность появления трещин и отслоений увеличивается. Правильно приготовленный раствор и период выдержки — вот залог того, что печка сможет надежно эксплуатироваться длительный срок.

Соотношение объемов компонентов для приготовления качественного глиняно-песчаного раствора следующие:

1. Простая глина — 1 часть состава.
2. Речной песок — 2 части состава.
3. Асбестовое волокно или стекловолокно (измельченное) — не менее десятой части от состава.

Пропорции штукатурных растворов

Что касается качества глины, то ее свойства значительно влияют на пропорции в глиняно-песчаном растворе. Если местная глина имеет повышенную жирность, то количество песка может быть увеличено до трех и даже четырех частей на одну часть глины.

Особое внимание стоит уделить связке в растворе. Асбестовое волокно или мелко дробленое стекловолокно — обязательная составляющая для прочности слоя штукатурки. Иногда вместо этих материалов некоторые мастера добавляют солому или измельченную пеньку. Почему? Эти материалы с точки зрения экологической чистоты лучше, чем асбест, известный своей небезопасностью для здоровья людей. Порой встречается упоминание о том, что стоит добавлять в раствор, наносимый на печку, небольшое количество кухонной соли, так как она якобы влияет на печные свойства — придает штукатурке прочность. Однако доказательств положительного влияния соли на печные конструкции недостаточно.

Пропорции для приготовления сложных растворов

Два способа затирки штукатурки: в круговую и в разгонку.

Помимо глины, для отделочных растворов печной штукатурки используют известь и цемент, а также гипс.

Состав компонентов известково-гипсового раствора для печей из кирпича:

1. Гашеная известь — примерно 2 части состава.
2. Строительный гипс — 1 часть от состава.
3. Речной песок — 1 часть от состава.
4. Стекловолокно или асбест — не менее 0,2 частей от объема.

Во время приготовления такой смеси важно не забыть, что гипс — это материал, который очень быстро затвердевает. Его схватывание наступает уже спустя 5 минут, а через 30 минут он затвердевает практически полностью. Учитывайте этот момент, когда будете штукатурить печь. Такое свойство гипса делает его отличной присадкой для известковых растворов, увеличивая их прочность.

Состав цементно-глинопесчаного раствора:

1. Портланд-цемент — 1 часть от состава.
2. Простая глина — 1 часть от состава.
3. Речной песок — 2 части от состава.
4. Асбест — примерно 0,1 часть от состава.

Компоненты известкового глинопесчаного раствора:

1. Гашеная известь — 1 часть от состава.
2. Речной песок — 2 части от объема.
3. Асбест — не менее 0,1 части состава.

Технология приготовления смеси

Штукатурная смесь должна быть кремообразной, густоватой, но не слишком. Лучшим способом перемешивания штукатурки является дрель с насадкой миксер.

Перед тем как штукатурить печь из кирпича, следует подготовить составляющие материалы. Глину нужно замочить на сутки в большой емкости, чтобы она хорошо напиталась водой и разбухла.

Песок (желательно) применять речной. Перед работой его обязательно нужно просеять, чтобы не попались ракушки и другие ненужные включения. Желательно, чтобы песок был сухим — это нужно для точности пропорций штукатурного раствора, которым вы собираетесь покрывать печку.

Цемент применяют обычно марки М400. Цемент тем прочнее, чем выше его марка. Начинает затвердевать этот материал уже спустя 15 минут, а схватывание завершается через 12 часов. Окончательная прочность цементного слоя, нанесенного на поверхность печей, достигается через месяц.

Известь — замечательный пластификатор для растворов. Ее вяжущие характеристики обеспечивают хорошее схватывание с кирпичными поверхностями. Однако смесь на основе извести довольно медленно затвердевает — этот факт следует учитывать, когда собираетесь штукатурить печь.

До момента затвердения раствора поверхность стены необходимо обработать специальной теркой, покрытой войлоком.

Наносить штукатурку необходимо на теплую печь, для этого до начала отделочных работ печку следует протопить, чтобы нагрелся и высох раствор в швах между кирпичами. Тогда печка не даст усадку, и после штукатурных работ наружный слой не полопается. Этот нюанс известен всем печникам.

Также важно приготовить профессиональные инструменты для штукатурки:

• кельмы;
• шпатели;
• правила;
• кисти.

Чтобы раствор был качественным, необходимо применять в качестве размешивающего инструмента дрель со специальной миксерной насадкой. Это предотвратит образование комочков в растворе, сделает его однородным, что очень важно для качества поверхности оштукатуренного слоя на печке, и сэкономит ваши силы.

Каким бы ни был раствор, не стоит забывать об использовании специальных оснований для штукатурки — смесь необходимо наносить на металлическую сетку (крупноячеистую), предварительно установленную на печку. Этот прием укрепит слой штукатурки и придаст ему прочности в условиях постоянных экстремальных скачков температуры. В отдельных случаях мастера-печники применяют в качестве укрепляющего слоя мешковину для печей. Прежде чем оштукатурить печь, этот материал приклеивают на раствор к наружной поверхности таким образом, чтобы не было воздушной прослойки. Этот способ очень эффективно улучшает эксплуатационные характеристики наружного слоя печи.

Готовые смеси для штукатурки печки

Такие смеси можно приобрести в специализированных строительных магазинах. Чтобы штукатурить печь с их помощью, достаточно следовать инструкциям на упаковке. Поэтому они весьма популярны среди домашних и профессиональных мастеров.

http://youtu.be/SG3XatSh4eU

Хотя по стоимости они получаются дороже растворов, приготовленных самостоятельно, однако штукатурить печку такими смесями эффективнее.

Советы по приготовлению и нанесению раствора

Печь появилась в жизни человека раньше избы. В начале своего существования он имел вид очага с подвешенным над ним чайником. Постоянное развитие и совершенствование очага превратило его в произведение искусства.

Содержание

1. Эволюция печи с течением времени
2. Как штукатурить печь
3. Подготовка печи и советы по штукатурке

Эволюция печи с течением времени

Современная печь больше не имеет ничего общего с костром. Первые печи, как и древние избы, делались из глины. Со временем кирпичная печь стала важнейшим атрибутом каждой избы. В пятистенных избах печь ставили так, чтобы обогревать обе комнаты. Ее установили в проем в стене, расположив так, чтобы одна сторона печи была выдвинута в сторону спальни. Основная его часть проходила в светлой комнате, где собиралась вся семья. Сейчас в домах часто используется такой способ установки печи. В высокогорьях Карпат можно найти дома с печкой, которая отапливает 4 комнаты.

Новейшие технологии позволяют получать кирпичи для печей с достаточно приемлемым внешним видом. И все же большинство хозяек хотят видеть свою печь оштукатуренной. Лепная печь выглядит эстетично и привлекательно. В деревнях его вручную расписывают народными орнаментами. Чтобы расписная печь долго радовала глаз, ее необходимо правильно оштукатурить. Тогда поверхность печи надолго останется целой, без трещин, сколов и прочих погрешностей.

Как штукатурить печь

С древних времен для штукатурки печи использовался природный материал, называемый шамотной глиной. По-простому — шамотный. Хотя шамот изначально обладает особыми свойствами, при его неправильной подготовке для обмазки печи результаты работы могут не оправдать ожидания. Перед приготовлением раствора глину необходимо вымачивать не менее 3 дней. Пока глина замачивается, ее нельзя протыкать или перемешивать. Залитую водой глину оставляют в покое до полного пропитывания.

Чтобы определить, размокла ли глина, нужно взять щепотку получившейся кашицы и растереть ее между пальцами. Если она расползается под пальцами, комочки легко продавливаются, значит глина готова. Пришло время приготовить из него раствор.

Можно приготовить несколькими способами. Народный состав раствора – глина, песок и вода. Следует учитывать, что количество песка в растворе прямо пропорционально жирности глины. При жирной глине на одну меру шамота добавляют три, а то и все четыре меры песка.

Другая смесь состоит из одной меры глины, такого же количества извести и двух мер песка. Называется известковая смесь. Еще один состав для штукатурки печи называется цементно-песчаный. Он содержит такое же количество цемента и в два раза больше песка на одну меру глины.

Есть еще один раствор, в котором нет глины — известково-гипсовый. В него входят две меры извести, одна мера гипса и столько же песка.

В таблице приведены пропорции соотношения составляющих растворов для штукатурки печи.

Советы по подготовке печи и штукатурке

Необходимо помнить, что перед штукатуркой печь следует несколько раз протопить. При первом разогреве духовки не доводите ее до очень горячего состояния. Первый нагрев должен быть щадящим. В следующий раз нужно разогреть печку больше, потом еще больше. Это нужно для того, чтобы новая печка дала усадку и при этом не растрескалась по кладке.

Конечно, всегда можно купить готовый состав в магазине, но это будет дороже, чем приготовить его самостоятельно.

Вяжущее асбестовое волокно добавляют в пропитанный глиняный раствор. Иногда солома или мешковина. При этом нужно следить, чтобы печь не перегревалась. Можно добавить измельченное стекловолокно. Иногда в раствор добавляют соль в качестве связующего, но этот способ еще не до конца изучен.

К добавлению асбеста в раствор также следует относиться с осторожностью. Асбест, конечно, обладает негорючими свойствами, но его низкая теплопроводность может значительно снизить КПД печи и, как следствие, привести к перерасходу топлива.

Известь, добавляемая в раствор, тщательно отбирается, гасится в яме не менее месяца. Чем дольше длился процесс гашения, тем качественнее и эластичнее известь.

При использовании гипса следует помнить, что он быстро затвердевает. Его схватывание происходит уже через от 5 минут до получаса, что необходимо учитывать при оштукатуривании. Можно использовать белую штукатурку, которая остается эластичной все время, пока находится в движении. При постоянном помешивании раствора ему не дают затвердеть. Момент затвердевания штукатурки отступает, и спешить во время работы не нужно.

Иногда печь укрепляют сеткой. Однако этот вариант вызывает сомнения. Так как коэффициенты расширения при нагреве штукатурки и металла разные, то есть риск, что штукатурка будет отслаиваться от плиты и висеть на арматуре, образуя воздушную прослойку, препятствующую теплообмену между плитой и штукатуркой, а затем с воздух в комнате.

Перед оштукатуриванием подготовьте все необходимые инструменты: шпатели, кисти, правила, кельмы, терки — все, чем вам удобнее работать. Когда штукатурка немного подсохнет, ее следует покрыть известковым молоком. Это предотвратит быстрое высыхание слоя штукатурки и образование трещин.

Оштукатуренную печь нужно оставить сохнуть. В помещении не должно быть сквозняков и обогревателей. Дайте своему творению высохнуть естественным путем и получите положительный результат.

Пусть печь радует глаз и долгие годы создает уют и тепло в вашем доме зимними вечерами.

Как построить печь для пиццы

Отточите свои навыки рукоделия и станьте счастливым обладателем собственной печи для пиццы. Это подробное пошаговое руководство по созданию печи для пиццы на заднем дворе. Это сложная сборка, которая займет несколько дней, а купол требует времени для отверждения перед использованием. Перед началом строительства прочтите инструкцию и посмотрите видео.

Слова и иллюстрации: Рене Дэвис
Фото: Салли Тагг и Алекс Бертон Видео: Алекс Бертон



Материалы

140 огнеупорных кирпичей
Фольга
Песок (приблизительно 2 мешка)
Вермикулит или перлит (и/или изоляционное покрытие из керамического волокна от поставщиков огнеупоров, таких как Certec)
Старые мешки или мешки из сетчатого волокна
Огнеупорный раствор, приблизительно 2 ведра – он поставляется предварительно замешанным, его можно приобрести у специализированных поставщиков огнеупоров/печей
Огнеупорный цемент 3-4 мешка, можно приобрести у специализированных поставщиков огнеупоров/печей
Листы фанеры и/или полистирола
Мягкое ведро или картонная коробка
Проволочная сетка
Пластиковый лист
Штукатурка
Элементы декора, такие как галька, плитка и цвет оксида
Диаметр 100 мм дымоход из нержавеющей стали и дымоход для дымохода можно приобрести у специализированных поставщиков противопожарной продукции

Дверь

Веревка для уплотнения дровяной печи
Древесина для дверной панели (мы использовали обрезки настила)
Алюминиевый лист толщиной 2 мм
Винты из нержавеющей стали
Изоляционный слой (керамический изоляционный слой или вермикулит, или перлит, и/или огнеупорный цемент)

Необходимо знать

* Бетон Стандартный бетон не выдерживает выделяемого тепла у печи; исходный огнеупорный бетон и строительный раствор, который можно приобрести у компаний, поставляющих печную промышленность, таких как Certec.
* Изоляция: Предотвращает утечку тепла. Без надлежащей изоляции тепло будет проходить через топку и корпус духовки, делая поверхность горячей на ощупь. Духовка с плохой изоляцией не будет удерживать достаточно тепла для эффективного приготовления пищи. Используйте термоодеяло или смесь вермикулита или перлита и огнеупорного бетона.
* Купол печи: Это изогнутый свод печи для пиццы. Форма позволяет эффективно использовать древесину и равномерно отражать тепло обратно на дно духовки — идеально подходит для пиццы и других блюд, требующих как верхнего, так и нижнего нагрева.
* Термический слой: Термический слой включает в себя все материалы в духовке, которые поглощают и сохраняют тепло для приготовления пищи или подвергаются воздействию огня и высоких температур. Он включает в себя пол печи, купол, вентиляционное отверстие и дверцу.
* Вентиляционное и дымоходное: Вентиляционное отверстие и дымоход располагаются прямо перед и над отверстием духовки и собирают дым и горячий воздух, выходящий из верхней половины отверстия. Эта часть печи очень сильно нагревается и должна быть изготовлена ​​из настоящего огнеупорного материала.

---





1. Опора для печи для пиццы

Чтобы выдержать ее вес, необходимо прочное и прочное основание. Бетонные блоки — хороший вариант с каменной и/или бетонной скамьей. Опора должна быть примерно стандартной высоты скамейки, чтобы обеспечить удобную установку для приготовления пищи и быть на практичной высоте для обогрева зоны отдыха.

---

2. Утепленный цоколь и топка

Утепленный цоколь создается на негорючей основе из слоя фольги, песка толщиной 5 мм и огнеупорных кирпичей. Кирпичи удерживаются на месте за счет вздутия краев. Этот слой должен быть ровным, так как последний слой кирпичей сверху образует очаг, в котором будет готовиться пицца. Увеличьте сохранение тепла в основании, добавив необязательный дополнительный слой печных плиток.

---

3. Строительство купола

Накройте очаг пластиком, чтобы он оставался чистым. Купол построен из огнеупорного кирпича, который разрезают пополам с помощью шлифовального станка и / или молотка и валика.

Внутренний диаметр печи для пиццы должен составлять 420 мм. Положите кирпичи на внешний край этой окружности, оставив зазор шириной 530 мм для входа (см. размеры выше). Используя огнеупорный раствор, положите кирпичи на место, продвигаясь к середине с боков, останавливаясь, как только они перестанут легко садиться на место и чувствуют, что могут упасть (купол закончен на шаге 5).

Вбейте раствор между кирпичами так, чтобы они располагались под правильным углом, расправляя их веером по направлению к центру. Оставьте кирпичи и раствор на пару дней, прежде чем закончить купол. Нужна помощь? Посмотрите наше видео.

Наконечник для кирпичной кладки
Полистирол, вырезанный по форме купола, обеспечивает превосходную опору во время строительства. Когда раствор высохнет, полистирол легко разбивается и удаляется.

---

4. Установка внутренней дверной арки

Дверная арка состоит из двух частей – внутренней и внешней. Сначала создайте внутреннюю арку шириной 530 мм, используя толстый кусок полистирола, вырезанный в виде полукруга с радиусом 265 мм. Используйте половинки огнеупорных кирпичей, чтобы построить арку, работая внутрь с обеих сторон, располагая кирпичи в форме веера.

---

5. Отделка купола

Поместите прочную картонную коробку или гибкое ведро внутрь печи на высоту кирпичей, затем положите сверху коробки лист полистирола или картона для поддержки куполообразной формы. слой мокрого песка. Упакуйте песок в форме купола, готового к заливке цемента сверху. Смешайте цемент и утрамбуйте его поверх песка (также используйте цемент, чтобы заполнить все зазоры между кирпичами). Сформируйте из цемента прочный гладкий купол, затем оставьте на несколько дней. После установки вы можете разрезать коробку или гибкое ведро и вынуть их через вход в духовку. Сметите песчаный мусор. Нужна помощь? Посмотрите наше видео выше.

---

6. Установка наружной дверной арки

Наружная арка изготовлена ​​из цельного кирпича, выбранного в соответствии с вашим декором (по желанию). Арка внешней двери также включает дымоход (или вы можете использовать дымоход в качестве вентиляционного отверстия). Убедитесь, что наружная дверная арка шире внутренней, чтобы вы могли запечатать дверь. Сделайте форму из полистирола радиусом 325 мм. Оставьте место для вентиляционного отверстия или дымохода, используя полукирпичи в верхней части внешнего купола, оставив зазор для вставки вентиляционного отверстия или дымохода, образуя дымоход. Сделайте вентиляционное отверстие, используя половинки кирпича. Как только внешняя арка будет завершена, покройте задние края кирпичей огнеупорным цементом, чтобы убедиться, что он хорошо соединен с внутренней аркой и тщательно герметизирован.

---

7. Установка вентиляционного отверстия и дымохода

Если вы использовали вентиляционное отверстие и не установили дымоход в верхнюю часть дверной арки, то вы должны установить дымоход перед изоляцией.

Интегрируйте дымоход в купол, используя мелкоячеистую сетку, битый кирпич и огнеупорный цемент.

---

8. Изоляция купола и дымохода

Создайте первый слой изоляции, наполнив старые уплотнители вермикулитом или перлитом и обернув их вокруг купола, или используя купленное изоляционное одеяло из керамического волокна.

Мы использовали изоляционное покрытие из керамического волокна, а затем уложили вокруг дымохода колготки, наполненные вермикулитом. Положите два слоя оловянной фольги на всю площадь купола и края дверных арок и с помощью мелкоячеистой сетки закрепите этот слой на месте. Вставьте перлит или смесь огнеупорного цемента и вермикулита в проволочную сетку и покройте весь купол.

На этом этапе начинается формирование внешней окончательной формы духовки. Для этого слоя нет установленной глубины, но работайте как минимум до 50 мм. Уложите этот материал вокруг вентиляционного отверстия и дымохода на желаемую высоту (около 500 мм). Лучше оставить этот слой на несколько дней, прежде чем переходить к финишным слоям.

---

9. Оштукатуривание купола

Для получения гладкого результата можно использовать штукатурку – достаточно двух слоев. При желании добавьте в штукатурку цветной оксид по вашему выбору или нанесите лакокрасочное покрытие. Добавьте любые декоративные элементы, такие как камни и мозаичные плитки, которые вы хотите включить в духовку.

---

10. Дверца

Дверца увеличивает количество продуктов, которые можно приготовить в духовке, и позволяет регулировать подачу воздуха. Вы можете использовать дверь из листового металла, переработанную чугунную дверь от старого дровяного камина или деревянную дверь с теплоизоляцией. Если вы используете древесину, обрежьте ее по форме внутренней дверной арки с нахлестом около 20 мм; но не больше внешней арки. Сделайте дверь из четырех компонентов: деревянная передняя панель, форма которой соответствует внешней арке; отрезок прокладочного каната дровяной печи, приклеенный к передней панели в качестве огнезащитного средства и для удержания изоляции; изоляция из керамического волокна, вермикулита или перлита/огнеупорной бетонной смеси; и задняя панель из алюминия толщиной 2 мм, прикрученная к панели передней двери винтами из нержавеющей стали.

---

11. Отверждение

Настройка и медленное отверждение печи имеют решающее значение. Его нужно оставить для застывания как минимум на семь дней, затем внутрь медленно подается тепло, чтобы полностью высушить. Если вы не предпримете эти шаги, вы рискуете, что влага превратится в пар и прорвет материалы. После периода схватывания зажгите серию из семи небольших костров, которые становятся все больше, чтобы медленно отвердеть материалы и предотвратить чрезмерное растрескивание (несколько трещин — это нормально). Медленное повышение температуры позволяет печи и изоляции высохнуть с безопасной скоростью. Если вы пропустите этот шаг или не увеличите огонь медленно, духовка может выйти из строя во время использования.

Советы по отверждению
*Беван Апчерч из Certec советует, если у вас есть газовая горелка, поместите ее в духовку на слабый огонь на несколько часов. Пламя можно увеличивать медленно – чем дольше нагревается, тем лучше процесс сушки.
* В качестве альтернативы можно разжечь небольшой огонь для растопки, который мягко нагревает печь, постепенно увеличивая количество дров.
* Вылечить печь перед изоляцией.
* Процесс сушки следует проводить после зимы или если ваша духовка не использовалась какое-то время.

---

ПОЛЕЗНЫЕ СОВЕТЫ
* Недостаток дров во время приготовления пищи равнозначен социальному преступлению, как и нехватка газа во время приготовления барбекю. Избегайте этого, интегрировав в свой дизайн магазин древесины; пространство внизу идеально подходит для того, чтобы вы могли легко провести визуальную инвентаризацию своих запасов.
* Не беспокойтесь о трещинах в готовой духовке; это вполне нормально и не окажет существенного влияния на его производительность. Из-за достигнутых температур трудно предотвратить растрескивание.
* Подумайте о том, чтобы спроектировать удобное место для хранения инструментов для приготовления пиццы, чтобы они были под рукой.
