Можно ли резать сэндвич-панели? Как резать инструментом правильно

Металлические сэндвич-панели – чрезвычайно удобный материал для отделки сооружений любых размеров и предназначения. Они воплотили в себе прекрасные прочностные свойства: долговечность, стойкость к коррозии, хорошую несущую способность. И дополнили их отличными теплоизоляционными характеристиками и простотой монтажа. Чуть ли не единственная проблема, которая может возникнуть при строительстве, — необходимость порезки панели на «нестандартные» размер или форму.

В чем сложность?

Сэндвич-панели состоят из нескольких слоев: внешних (в большинстве случаев – металлических), обеспечивающих прочность и внутреннего, отвечающего за утепление.  Именно последний и ограничивает возможности порезки. Поскольку большинство утеплителей легко воспламеняемы (или выделяют при тлении едкий дым), применять огневые и иные методы резки, нагревающие поверхность до температур выше 200 градусов, категорически запрещается. Нежелателен нагрев и для полимерного покрытия внешних слоев: оно при нагревании теряет целостность.

Как резать?

Очевидно, что из-за конструктивных ограничений для резки остаются только простые механические методы.

Листы с внешним слоем из полимеров (пластизола, полидифторионада, полиэстера, пурала) рекомендуется резать электролобзиком, болгаркой или строительным ножом.  Операции начинаются с предварительной разметки и порезки внешних слоев. Внутренний отрезается в последнюю очередь. Синтетические поверхности очень прочные и поэтому их порезка — достаточно хлопотное дело.

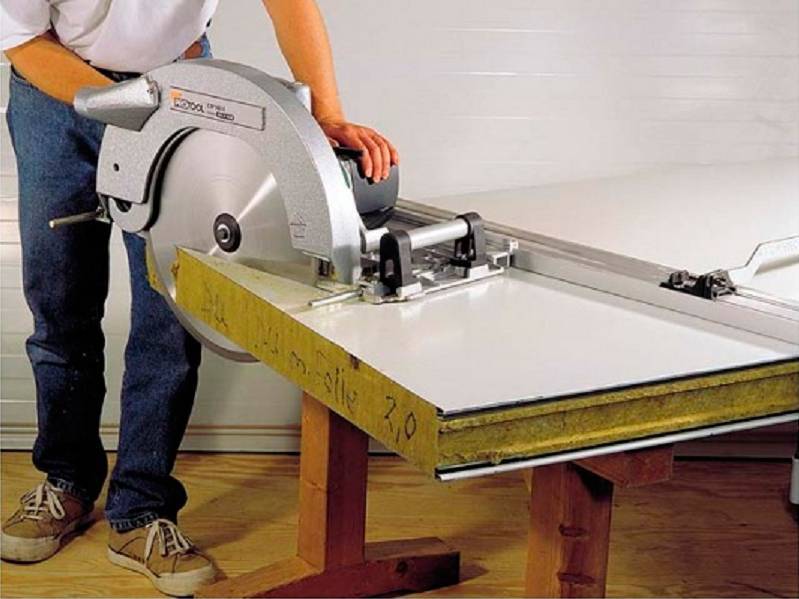

Проще режутся внешние панели из ОСП или гипсокартона. Здесь лучше всего подойдет ленточная или дисковая пила. Ими же можно резать и металлические покрытия. Еще лучший вариант для металла – пресс-гильотина. Ее механизм выполнит надрез быстро и точно по вертикали.

Тонкости и нюансы выполнения работ

Для обеспечения ровности надреза (а значит – правильной геометрии отрезанной части стеновой или кровельной сэндвич-панели) следует знать несколько правил:

• сэндвич-панель перед порезкой должна быть надежно зафиксирована;
• разметка должна быть четко видной;
• порезка всегда начинается с внешних слоев;
• раскрой внутреннего слоя ведется тонким инструментом;
• применять болгарку или другие «высокоскоростные» приспособления для порезки можно только в исключительных случаях: велик риск как возгорания, так и повреждения защитного покрытия.

Если можно не резать – не резать!

Различные виды сэндвич-панелей по-разному поддаются резке. Однако, независимо от материалов,  производить раскрой рекомендуется только в исключительных случаях, когда невозможно подобрать изделия нужных габаритов. Это связано с тем, что конструктивно сэндвич-панели вообще не предназначены для разрезания на части. При выполнении таких операций возможно появление целого ряда негативных последствий:

• ухудшение защитных качеств из-за повреждения полимерного покрытия;
• появление «трещин», чреватое попадание влаги в слой утеплителя;
• риск возгорания внутреннего слоя;
• риск нарушения целостности сэндвич-панели.

О том, что резка сэндвич-панелей – довольно хлопотное дело, и говорить не приходится. Имеет значение как ювелирная разметка, так и точность выполнения надреза. Исходя из этого, ответ на вопрос, можно ли резать сэндвич-панели нужно сформулировать так: «Можно! Но лучше не стоит!». Поэтому лучше заказать сэндвич-панели нужного размера у производителя НТК!

Производство сэндвич-панелей в Твери | Изготовление сэндвичных панелей

• Изготовим панели за 5 дней
• Экономия 570 руб/м2 в сравнении со средней ценой на рынке
• Полностью автоматизированное производство
• Цех строился исключительно для производства сэндвич-панелей

Сотрудничать

ВЕКТРА — материалы и оборудование для быстровозводимых зданий

Специализируемся на поставке фасадных и кровельных систем, сэндвич-панелей, профлистов, полимерных труб, воротных и перегрузочных систем

Сотрудничать

01.

Калькулятор сэндвич-панелей

02.

Купить сэндвичные панели от производителя

Оптом и в розницу, каталог с широким ассортиментом панелей в наличии

Стеновая сэндвич-панель минвата толщина 50мм

Подробнее

Стеновая сэндвич-панель минвата 150мм

Подробнее

Стеновая сэндвич-панель ПИР (PIR) 50мм

Подробнее

Стеновая сэндвич-панель ПУР 50мм

Подробнее

Стеновая сэндвич-панель ПУР 150мм

Подробнее

Стеновая сэндвич-панель ППС 50мм

Подробнее

Стеновая сэндвич-панель ППС 150мм

Подробнее

Кровельная сэндвич-панель минвата 50мм

Подробнее

Кровельная сэндвич-панель минвата 150мм

Подробнее

Кровельная сэндвич-панель ППС 50мм

Подробнее

Кровельная сэндвич-панель ППС 150мм

Подробнее

Стеновая сэндвич-панель ПИР (PIR) 150мм

Подробнее

03.

Изготовление сэндвич панелей

Без посредников

• Высокотехнологичное производство на собственной современной автоматизированной линии

• Исключено повреждение панелей при транспортировке


• Привезем сэндвич-панели прямо на объект
• Сохраняем товар на складе до 7 дней бесплатно, если ваша стройка затянулась


• Работаем с 2015 года
• 15 сертификатов соответствия нормативам

• Наши специалисты подберут оптимальные комплектующие под ваш заказ


05.

Лица компани

Большой стаж и професионализм

Главная цель — помочь бизнесу построить качественное здание

Используйте лучшую практику наших клиентов и избегайте частых ошибок при выборе и покупке материалов и оборудования. Ваше здание должно приносить прибыль.

Сотрудничать

Команда

06.

География поставок сэндвичных панелей

Наших партнеров

Более 30 партнёров

Широкая география поставок ВЕКТРА — от Калининграда до Хабаровска

Работаем на всей территории России. Большая часть наших объектов построена в Центральном, Приволжском, Южном и Уральском федеральных округах.

Силами компании возведены многие бизнес-центры и магазины площадью до 10 000 м2 в Астраханской, Нижегородской, Саратовской областях, в Республике Башкортостан и Татарстане.

География ВЕКТРА постоянно расширяется. Сегодня мы сотрудничаем с компаниями из бывших союзных республик, периодически осуществляем поставки в Казахстан и Киргизию.

далее…

Сотрудничать

Виды сэндвич-панелей

• Стеновые. С помощью них строят быстровозводимые конструкции. Например, автомойки, ТЦ, бытовки, склады. Панели намного дешевле, чем шлакоблоки или кирпич, поэтому пользуются большой популярностью. они соответствуют санитарным нормам и обладают хорошей звукоизоляцией.
• Кровельные. Из этих панелей создают крыши, которые не выпускают тепло. Они имеют небольшой вес, что позволяет проводить на них ремонтные работы. Их можно устанавливать в любое время года в кратчайшие сроки. Они также имеют низкую стоимость и пользуются большой популярностью.

Виды сэндвич-панелей по типу теплоизоляции

Вы можете выбрать любой наполнитель для панелей

• Наполнитель из минеральной ваты. Состоит из горных пород. Он негорючий, хорошо сохраняет тепло, экологически чист, не подвержен усадке, коррозии и устойчив к переменам погоды.
• Пенополиуретан. Такое наполнение панелей используется для строительства складов и холодильных цехов. Из минусов — обладают повышенной горючестью. При этом не подвержены деформациям, долговечн, эластичны
• Пенополиизоцианурат. Пользуется большой популярностью.Они долговечны, огнестойки, сохраняют тепло, не подвержены коррозиям и деформациям.
• Пенополистирол. Благодаря этому наполнителю панели имеют хорошую звуко и теплоизоляцию, не деформируются при изменении температуры, а также легкие. Экологичны, просты в установке. Но есть и минусы: они не переносят ультрафиолет и обладают большой горючестью.

цвета и покрытия сэндвич-панелей

Информация

Наиболее простой материал. Используется в 70% быстровозводимых зданий в РФ и Казахстане. Но в зависимости от метода производства может прослужить долго, а может развалиться через 1,5 года.

Незаменимый вариант для помещений с высокой влажностью и/или холодильных складов. Это современный материал постепенно замещает минеральную вату.

Самый технологичный материал, максимальное сохранение тепла, максимальная не горючесть для пенных наполнителей.

Для чего

— Административные здания
— Модульные магазины
— Коровники/Птичники и пр.
— Производственные быстровозводимые здания
— Заводы
— Ангары, гаражи, бытовки

— Автомойки
— Бассейны
— Холодильные камеры
— Убойные цеха
— Ангары (некоторые)

— Овоще/Зернохранилища и пр.
— Фармацевтика
— Холодильные камеры
— Влажные помещения

Влагостойкость

Требуется исключить попадания влаги в утеплитель, т. к. после нескольких циклов зима/лета утеплитель придет в негодность

Абсолютно влагостойкие

Абсолютно влагостойкие

Огнестойкость

Высокая огнестойкость — основная причина популярности наполнителя. EI 180 / REI 180

Низкая огнестойкость — при воздействии огня на протяжении более 15 минут возможно горение EI 15 / REI 15

Средняя огнестойкость — содержит специальные присадки — пирены, которые способствуют огнестойкости. EI 45 / REI 45

Срок службы всех панелей Более 50 лет

Нагрузка

~ 23 кг/м2

~ 11 кг/м2

~ 11 кг/м2

Гарантия на все панели от 5 лет до 25 лет

Стоимость

Низкая стоимость

Средняя стоимость

Стоимость выше средней

Области применения сэндвич-панелей

Из сэндвич-панелей обычно строят:

• Спортивные комплексы

• Торговые центры

• Ангары;

• Производственные цеха

• Склады

• Автосервисы

Крепежные инструменты для сэндвич-панелей

Одно из преимуществ панелей заключается в том, что их можно установить самостоятельно с помощью специальных инструментов.

Для установки любых сэндвич-панелей, нужны:

• Саморезы для такого вида панелей;
• Саморезы для фасонных элементов;
• Стальные или алюминиевые заклепки;
• Бутилкаучуковые шнуры и ленты
• Ленты ППЭ

Ответы на часто задаваемые вопросы

Блог

Полезные статьи на тему

Сертфикаты

Выданные после всех проверок и тестов

Наши клиенты

Лента

Магнит

Пятерочка

Ford

KIA

Motul

Технониколь

ТЦ Жар Птица

Leroy Merlin

Корзина

Ваша корзина пуста

Исправить это просто: выберите в каталоге интересующий товар и нажмите кнопку «В корзину»

В каталог

Техника вырезания и складывания с использованием сотовых сэндвич-панелей

Сотовые сэндвич-панели могут быть сконструированы таким образом, чтобы формировать сложные формы и углы, используя технику «вырезания и складывания».

С помощью техники «вырезать и сложить» участок кожи отрезается с одной стороны сотовой панели, что позволяет манипулировать панелью для создания определенных ангелов и желаемой структуры. Для этой техники рекомендуется панель с тканым покрытием, так как гладкая тканая внешняя оболочка позволяет коже легко сгибаться.

Этот метод требует минимального использования шаблонов и приспособлений и представляет собой простое и экономичное решение для создания прочного одинарного компонента.

Определение ширины удаляемой секции?

Перед тем, как отрезать секцию от панели, определите ширину полосы с помощью этого расчета. X=ширина удаляемой полосы, T= толщина панели, Q°= градус угла панель и 9Требуется угол 0°.

2π x 1/2 «x 90 ° 6.28 x .5 x 90 282.60

360 360 360

) Рекомендуется создать пробную складку с расчетом и при необходимости внести коррективы.0045

• Определите форму и размер конструкции. Мы рекомендуем сотовую панель с тканым покрытием. (Рисунок A)
• С помощью приведенного выше расчета рассчитайте ширину удаляемых полос.
• С помощью инструмента Dremel или фрезера отрежьте полоски кожи только с одной стороны панели.
• Снимите кожу с сотового заполнителя. Оставьте сотовую сердцевину нетронутой, так как она будет связующим звеном для клея. (рис. B)
• После удаления полосок убедитесь, что конструкция складывается в соответствии с планом. (Рисунок C)​
• Затем нанесите двухкомпонентный клей на открытую сердцевину. (Рисунок D)
• Согните концы вместе, чтобы получить нужный угол, и зажмите, чтобы предотвратить регулировку панели. (рис. E)
• Повторите описанные выше шаги для остальных углов. Для некоторых конструкций может потребоваться приклеивание дополнительных углов в разное время, в зависимости от имеющихся приспособлений
• Дайте клею полностью застыть. Если есть зазор, заполните его двухкомпонентным клеем. Дополнительно: после заполнения зазора выполните влажную укладку поверх зазора с использованием углеродного волокна, стекловолокна или армирующей ленты Kevlar®.
• Могут потребоваться дополнительные отделочные или соединительные работы. В (рис. F) два конца были соединены вместе, чтобы создать коробку.

KEVLAR® являются зарегистрированными товарными знаками или товарными знаками E.I. du Pont de Nemours and Company и используются с разрешения.

Современные и надежные пилы для резки сэндвич-панелей

Резка металлических сэндвич-панелей для нас не имеет секретов: мы специализируемся на этом более двадцати лет. Будь то ваша повседневная работа или разовое мероприятие, у нас есть правильное решение, встроенное в линию для непрерывной резки или автономно. Конечно, его можно дополнить подходящими лезвиями: специальная конструкция лезвий ISO-CUT делает их идеальными для такого типа обработки.

Для непрерывного производственного процесса

---

Высокоскоростные ленточнопильные станки ISTech VLN для резки сэндвич-панелей предназначены для резки стальных сэндвич-панелей. VLN — уникальное решение для резки сэндвич-панелей на рынке

VLN для ПРОЦЕССА «НЕПРЕРЫВНОЕ ПРОИЗВОДСТВО» предназначены для производителей панелей и производителей оборудования для полиуретанового бизнеса.

ISTech VLN – правильное решение для резки панелей, потому что:

Для непостоянного производственного процесса

---

Высокоскоростные ленточнопильные станки для резки сэндвичей ISTech VLN предназначены для резки стальных сэндвич-панелей. VLN — это уникальное решение для резки сэндвич-панелей на рынке.

VLN для ПРОЦЕССА «НЕПРЕРЫВНОЕ ПРОИЗВОДСТВО» предназначены для производителей панелей и производителей оборудования для производства полиуретана.

ISTech VLN — это правильное решение для резки панелей, потому что:

• VLN — единственная машина, которая гарантирует быструю и чистую резку.
• VLN — единственная машина, которая автоматически снимает заусенцы с нижнего слоя металлического листа с помощью инструмента для удаления заусенцев.
• VLN обеспечивает низкие эксплуатационные расходы благодаря очень короткому времени резки (менее 4 секунд на резку одной панели) благодаря длительному сроку службы лезвия.
• VLN уменьшит количество жалоб клиентов  за испорченную панель при резке или кривые резы.
• VLN  сделать обратный рез  что позволяет значительно сократить время резки.



Диски для резки сэндвич-панелей

---

Распиловка сэндвич-панелей требует особой осторожности: наши диски ISO-CUT являются идеальным решением для этих материалов благодаря специальной форме, обеспечивающей

• превосходную отделку
• высокая скорость
• сопротивление и гибкость

Ленточные пилы ISO-CUT

Благодаря особой геометрии полотна и положительному переднему углу полотно Iso-cut является лучшим выбором для резки сэндвич-панелей.
