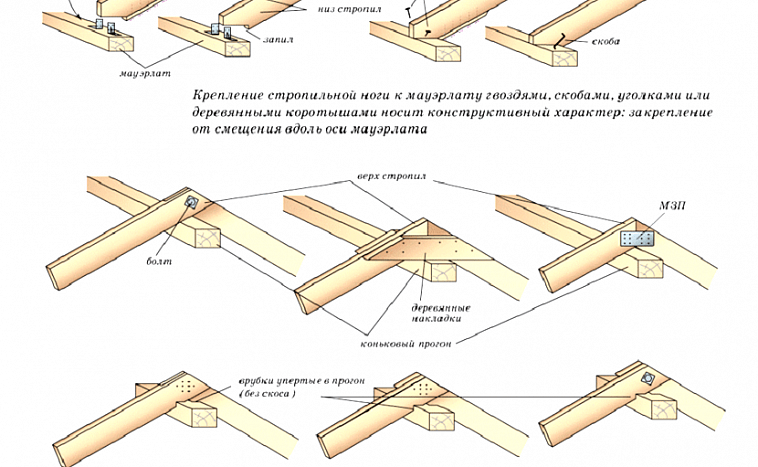

Схема крепления стропил вальмовой крыши

Проект 4 скатной вальмовой крыши

Стропильная система мансардной крыши схема вальмовой

Вальмовая крыша стропильная система ферма

Узлы крепления вальмовой кровли

Обрешетка вальмовой кровли

Стропильная система двухскатной с кукушкой

Вальмовая крыша с двумя эркерами

Вальмовая крыша – стропильная система вальмовой. ..

Конструкции кровли одноэтажного жилого дома

Стропильная система четырехскатной вальмовой крыши чертежи

Вальмовая мансарда стропильная система

Пальмовая крыша своими руками

Каркас четырехскатной крыши

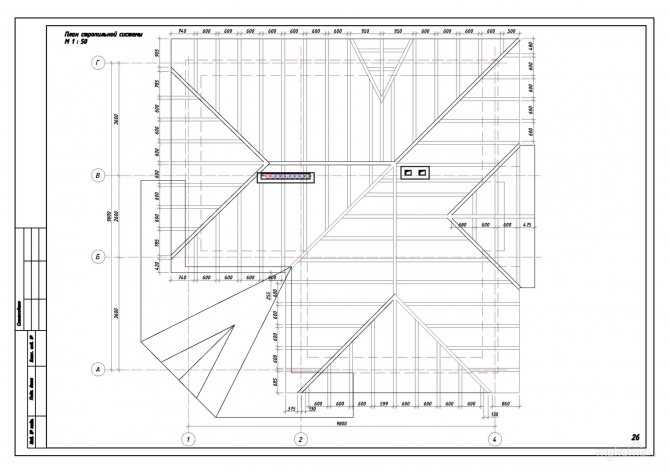

План стропильной системы вальмовой крыши

Вальмовая кровля rr33

Вальмовая стропильная система Кукушка

Схема стропильной системы вальмовой кровли

Схема установки стропил четырехскатной крыши

Полувальмовая четырехскатная крыша стропильная система

Чертежи четырехскатных беседок

Схема стропильной конструкции двускатной крыши

Вальмовая кровля стропильная система

Вальмовая крыша стропильная система чертеж

Кровля четырехскатная вальмовая

Вальмовая крыша стропильная система

Вальмовая крыша стропильная схема

Конструкция вальмовой крыши схема

Устройство вальмовой кровли стропильная система

2х скатная крыша стропильная система

Шатровая крыша стропильная система чертеж

Схема балок перекрытия четырехскатной крыши

Конструктив вальмовой крыши

Кровля 4 скатная стропильная система

Коньковый узел вальмовой крыши чертеж

Разрез вальмовой кровли чертеж

Стропильная система четырехскатной вальмовой крыши

Крыша вальмовая четырехскатная высота 2. 5 метров

Схема 4х скатной крыши

Полувальмовая крыша стропильная система

Вальмовая крыша стропильная система чертеж

Вальмовая шатровая четырехскатная крыша

Как выглядит вальмовая крыша

Вальмовая г образная крыша чертёж

Беседка с четырехскатной шатровой крышей

Стропильная система четырехскатной крыши

План стропильной системы четырехскатной крыши

Узлы вальмовой стропильной системы

Вальмовая кровля Размеры

Схема укладки стропил четырехскатной крыши

Узлы вальмовой стропильной системы

Конструкция скатной вальмовой кровли

Схема стропил полувальмовой крыши

Четырёхскатная шатровая стропильная система

Стропильная система вальмовой крыши схема

Четырёхскатная крыша стропильная система чертежи

Четырехскатная кровля стропильная система

Сложная вальмовая крыша стропильная система

Вальма крыши

Вальмовая крыша стропильная система

Вальмовая крыша своими руками пошагово: расчет, чертежи, видео

Вальмовые крыши придают зданию изящный и завершённый облик, её скаты хорошо выдерживают порывы ветра и снеговую нагрузку. Под крышей этого типа можно разместить мансардное помещение большого объёма. Мы расскажем об особенностях стропильной группы вальмовых кровель, о способах расчётов и монтажа стропил, а также о кровельном пироге, вентиляции и утеплении конструкции. Остановимся на описании свойств кровельных материалов и расскажем о том, как сделать вальмовую крышу для беседки своими руками.

Содержание

• Особенности конструкции вальмовых крыш
• Подготовка проекта крыши
• Расчёт вальмовой крыши
  • Расчёт угла наклона скатов и длины стропил
    • Таблица: значения тригонометрических функций для углов наклона скатов мансардной кровли
  • Расчёт площади скатов вальмовой крыши
  • Расчёт объёма мансардного помещения
  • Видео: расчёт стропильной системы вальмовой крыши
• Макет раскладки крыши
• Стропильная система вальмовой крыши
  • Мауэрлат и его размеры
  • Установка конькового прогона
• Порядок проведения монтажных работ
  • Видео: стропильная система вальмовой крыши
• Кровельный пирог вальмовой крыши
• Вентиляция вальмовой крыши
  • Вентиляция холодного чердака
    • Видео: слуховые окна вальмовой крыши — холодный чердак
• Утепление вальмовой крыши
• Доборные элементы для вальмовой крыши
  • Коньковые доборы
    • Состыковка коньков
    • Монтаж круглого конька
  • Ветровые планки и капельники
    • Видео: монтаж металочерепицы и доборных элементов
• Виды кровельного покрытия для вальмовой крыши и их монтаж
  • Металлопрофиль
  • Шифер
  • Мягкая черепица
• Вальмовая крыша для беседки своими руками

Особенности конструкции вальмовых крыш

Вальмовые крыши придают строению определённый шик, но особенность их конструкции в том, что они прекрасно выдерживают разнонаправленные ветровые воздействия. Это происходит благодаря жёсткой стропильной системе и наличию треугольных и трапециевидных скатов. Увеличение высоты конька и уклона скатов даёт возможность разместить под вальмовой крышей обитаемое помещение.

Вальмовая крыша состоит из двух треугольных и двух трапециевидных скатов, которые опираются на коньковый прогон

Особенностями конструкции вальмовых крыш можно считать следующие отличительные черты:

Уникальная стропильная система определяет прочностные характеристики крыш вальмового типа и их стойкость к атмосферным воздействиям.

Подготовка проекта крыши

При подготовке проекта вальмовой крыши необходимо определить высоту конька, поскольку от этого параметра будет зависеть угол наклона и длина скатов. Для обитаемого чердачного помещения высота потолка должна быть не менее 2,3 метра в соответствии с противопожарными нормами.

Угол наклона скатов связан с выбором высоты конька, поскольку этот параметр определяет объём зоны комфортного проживания

Для подготовки проекта после выбора высоты конька необходимо произвести замеры, которые помогут рассчитать длину стропил, площадь скатов и объём обитаемого помещения. Для проектирования крыши понадобятся следующие параметры:

• длина и ширина здания, толщина внешних и внутренних стен;
• размеры бетонного армопояса, к которому крепится мауэрлат;
• размеры и местоположение печных и вентиляционных проходов;

  Предварительный чертёж с размерами здания является основой для проектирования конструкции и расчёта основных параметров вальмовой крыши

• длина центрального прогона, который крепится на балки перекрытия;

• размер карнизного свеса.

Застройщик определяет, холодным или обитаемым будет чердачное помещение, потому что от этого зависит способ крепления конькового прогона, наличие или отсутствие скатных окон, конструкция и количество стропильных элементов. После подготовки проекта можно приступить к расчёту вальмовой крыши и элементов стропильной системы.

По мнению автора этой статьи, для проектирования вальмовой крыши, особенно усложнённой эркерами, щипцами и шатровыми фрагментами, лучше воспользоваться услугами инженера-проектировщика. При строительстве мансардной крыши загородного дома автору очень помог комплект чертежей с рассчитанной длиной стропильных балок, способом их соединения, углами запилов и количеством крепёжных элементов. Перечень утеплительных и кровельных материалов с указанием площади и порядка монтажа позволил заказать их заранее. Закупка комплектующих по проекту сводит до минимума отходы материалов и экономит время. Рассчитанные размеры стропильной системы и чётко определённая последовательность сборки избавили от брака, лишних расчётов и дополнительной подгонки. Монтажные работы выполняла бригада из четырёх человек с небольшим строительным опытом, которая справилась даже на сложном участке стыковки ската с крышей эркера, правда, с помощью консультации автора проекта.

При самостоятельном проектировании необходимо начинать с расчёта основных параметров крыши и размеров стропильной группы, создавая собственные чертежи и макеты раскладки.

Расчёт вальмовой крыши

При вычислении параметров вальмовой крыши владелец дома задаёт высоту конька из практических соображений. Для холодного чердака она может быть менее двух метров, а при строительстве мансардной крыши нужно помнить о том, что по СНиП высота потолков жилого помещения должна быть не менее 2,3 м.

При предварительных расчётах сначала определяется высота конька, а затем длина центрального прогона, размер основных и диагональных стропил

Длина центрального прогона при равных углах наклона скатов выбирается такой, чтобы концы прогона располагались на одинаковом расстоянии от боковых и торцевых стен. В ходе дальнейших расчётов определяют размеры стропил, нарожников и вспомогательных элементов. Необходимо выбрать тип стропильной системы, поскольку если для вальмовых крыш с необитаемым чердаком более характерны наслонные стропила, то для крыш с мансардой можно применять и наслонные, и висячие типы стропильных соединений.

Расчёт угла наклона скатов и длины стропил

От угла наклона скатов зависит устойчивость крыши к ветровым воздействиям и способность выдерживать снеговую нагрузку. Уклон скатов является важнейшим параметром для расчёта длины основных и диагональных стропил, а также нарожников. За основу расчётов возьмём следующие параметры:

• высота конька H_{к =} 3 м;
• длина здания L_{дс =} 10 м;
• ширина здания L_дтс = 6 м. Половину этого размера обозначим за L_птс: L_птс = 3 м;
• длина конька L_к = 4 м;
• расстояние от стены дома до конькового прогона T = 3 м.

Вычисления проводятся в несколько этапов.

1. Угол наклона трапециевидных скатов определяем из треугольника, образованного высотой, проведённой из крайней точки конька, половиной ширины ската и первого рядового стропила: tg a = H_к / L_птс = 1. Этому значению тангенса соответствует угол 45^о.
2. Угол наклона треугольного ската находим из аналогичного треугольника, в котором роль гипотенузы играет среднее рядовое стропило, основание которого находится в середине торцевой стены здания: tg n = H_к / T = 1. Значит, угол n также равен 45^о.

   Значения углов наклона скатов определяются с помощью формул расчёта прямоугольных треугольников

3. Высоту треугольного ската считаем по теореме Пифагора: Н₁ = √H_k² + T² = √9+9 = √18 = 4,24 м.
4. Высота трапециевидного ската (отрезок, проведённый из вершины трапеции к её основанию под углом 90^o) H₂ = √H_k² + L_птс²= 9+9= √18 = 4,24 м. Поскольку углы скатов в нашем случае одинаковые, то и высоты скатов также равны.
5. Для дальнейших расчётов понадобится длина диагональных стропил. Из треугольника, образованного половиной треугольного ската, по теореме Пифагора получаем L_c = √H₁² + L_птс²= √4,24² + 3² = √ 26,98 = 5,19 м.

Таблица: значения тригонометрических функций для углов наклона скатов мансардной кровли

a, град.	tg a	sin a
20	0,36	0,34
25	0,47	0,42
30	0,58	0,5
35	0,7	0,57
40	0,84	0,64
45	1	0,71
50	1,19	0,77
55	1,43	0,82
60	1,73	0,87

Расчёт площади скатов вальмовой крыши

Площадь скатов необходимо знать для расчёта количества строительных материалов и составления схемы раскроя. У вальмовой крыши два треугольных и два трапециевидных ската, для вычисления их площади мы воспользуемся стандартными формулами из школьного курса геометрии.

1. Площадь треугольного ската S = (a · h) / 2, где a − длина, h − высота треугольного ската.
2. Площадь трапециевидного ската S = (a + b) / 2 · h, где a − длина конька; b и h − длина и высота трапециевидного ската соответственно.

   Расчёт площади вальмовой крыши производится по простым формулам из школьного курса геометрии

Для подсчёта площади необходимо увеличить высоту каждого ската на размер карнизного свеса и иметь в виду, что их длины при этом тоже увеличатся.

Расчёт объёма мансардного помещения

Вычисление объёма обитаемого подкровельного пространства понадобится при расчёте систем теплоснабжения и кондиционирования мансарды. Поскольку под вальмовой крышей располагается многогранное жилое помещение с изменяющейся высотой и формой, то для расчёта объёма его нужно разбить на более простые фигуры. Обычно рассматривают сечение мансарды, образующееся каким-либо стропилом, разбивают его на прямоугольники, треугольники и трапеции, вычисляют их площади по приведённым выше формулам и умножают на длину мансарды. Полученные таким образом объёмы каждой части складывают и получают общий объём мансарды.

Для расчёта объёма мансардного помещения оно разбивается на элементарные фигуры, объём которых вычисляются отдельно и складываются друг с другом

Если при разбиении мансарды выделяются более сложные элементы, то их объём рассчитывается по формуле V = S · H, где S − площадь сечения, H − длина элемента.

Видео: расчёт стропильной системы вальмовой крыши

Макет раскладки крыши

Макет является уменьшенной копией крыши, по нему можно определить оптимальную высоту конька и угол наклона скатов по отношению к размерам здания. Схема стропильной системы вальмовой крыши, выполненная в виде чертежа с указанием размеров и расположением элементов стропильной группы, называется макетом раскладки. На таких схемах указывается местоположение, длина и высота конькового прогона, а также размеры и количество основных, диагональных и нарожных стропил.

На схеме стропильной системы указываются размеры элементов, место их установки, способ монтажа и углы наклона стропильных ног

На чертеже указывается способ крепления деталей, углы и размеры врезки, шаг стропил и схема обустройства карнизного свеса. По схеме можно произвести расчёт количества материалов, раскрой и поштучную раскладку деталей на месте монтажа.

Необходимо учесть, что расчётные данные нуждаются в практической проверке, поэтому перед изготовлением шаблонов для раскроя деталей нужно произвести пробную стыковку основных и диагональных стропил.

Стропильная система вальмовой крыши

Вальмовую крышу образуют четыре ската, а её стропильная система содержит элементы двускатной и шатровой кровли. В основном используются наслонные стропила, которые опираются на коньковый прогон, закреплённый на стойках. Вальмовая крыша состоит из следующих элементов:

• по периметру стен монтируется мауэрлат, при наличии внутренней капитальной стены на неё крепят лежень;
• на мауэрлат устанавливаются затяжки или балки перекрытия;
• на вертикальные стойки крепится коньковый прогон;
• на мауэрлат и коньковый прогон опираются основные стропила, образующие трапециевидные скаты;
• диагональные стропила образуют треугольные скаты;
• нарожники представляют собой укороченные стропила, формирующие силовой каркас между диагональными и рядовыми стропилами;
• подкосы и шпренгели используются как дополнительные опорные элементы;
• кобылки применяются для удлинения стропил и нарожников;
• контробрешётка создаёт вентиляционный зазор;
• обрешётка используется для крепления кровельного покрытия.

Вальмовая крыша состоит из стандартных элементов и специфических стропильных узлов, которые обеспечивают необходимую прочность конструкции

Кроме того, стропильные ноги усиливаются ригелями и дополнительными стойками. Часто эти элементы образуют стены и потолок мансардного помещения.

Мауэрлат и его размеры

Мауэрлат является связующим звеном между каркасом здания и стропилами и представляет собой цельный брус, прикреплённый к стене резьбовыми шпильками. Для устранения распирающего воздействия стропил на стены брусья мауэрлата необходимо крепить к сплошному армированному поясу. Шпильки с шагом от 80 до 100 см замуровываются в монолитный пояс.

Мауэрлат проходит по верхнему периметру здания и крепится к бетонному армированному поясу шпильками

Мауэрлат равномерно распределяет нагрузку с крыши на стены здания, его длина равна периметру дома. Для его изготовления используют сосновый пиломатериал с сечением равным 150Х150, 150Х200 или 200Х200 мм. На углах дома брус соединяется между собой с помощью резьбовых шпилек.

Установка конькового прогона

Коньковый прогон служит опорой для основных и диагональных стропил и устанавливается на вертикальных стойках, которые опираются на балки перекрытия или лежень. Для придания жёсткости прямоугольной конструкции рекомендуется устанавливать диагональные подкосы между стойками и прогоном. Для монтажа центрального прогона используется брус 100Х100 мм или 50Х150 мм.

Монтаж центрального прогона производится с помощью вертикальных стоек, опирающихся на лежень или на балки перекрытия

Чаще всего используются наслонные стропила, но для обитаемых чердачных помещений можно спроектировать и висячий тип стропил, чтобы освободить жилое пространство от нагромождения вспомогательных конструкций.

Вариант с висячими стропилами максимально освобождает жилое пространство от громоздких конструкций

В этом случае к центральному прогону крепятся основные и диагональные стропила, которые усиливаются ригелями и стойками, образующими стены и потолок мансарды.

Порядок проведения монтажных работ

Перед монтажом стропильной системы вальмовой крыши рабочие места необходимо оборудовать трапами, лесами и лестницами, поскольку удобство работы существенно ускоряет монтаж. Затем приступают к сборке элементов крыши в описанной далее последовательности.

1. На монолитный армированный пояс раскладывают гидроизолирующий материал и ставят на него заранее рассверленные балки мауэрлата, закрепляя их с помощью резьбовых шпилек, шайб и болтов.

   Балки мауэрлата укладываются на слой гидроизоляции из рубероида и закрепляются шпильками через заранее просверлённые отверстия

2. На мауэрлат крепятся балки перекрытия или затяжки с шагом от 60 до 120 см и на них устанавливаются вертикальные стойки для центрального прогона.
3. На вертикальные стойки крепится коньковый прогон, затем вся конструкция усиливается диагональными подкосами. Относительно крайних ног прогон должен иметь выносы по 15 см для крепления диагональных стропил.

   Обустройство крыши начинается с монтажа центрального прогона и основных стропил

4. Между балками перекрытия и коньковым прогоном выставляются попарно стропильные ноги, производится разметка врезки и осуществляется раскрой стропил. Устанавливаются крайние основные фермы, между ними натягиваются шнуры и по ним выставляются остальные стропильные ноги.
5. При большой длине стропил их усиливают ригелями, подкосами и стойками. После этого размечаются диагональные стропила.

   Для установки диагональных стропил необходимо произвести тщательную разметку, раскрой и запилы под стыковку с коньком и мауэрлатом

6. Производится раскрой размеченных диагональных стропил и их монтаж, при необходимости их усиливают шпренгелями и подкосами.
7. Размечаются и монтируются нарожники, на карнизном свесе концы стропил обрезаются вертикально, к ним прикрепляются лобовые доски.
8. На стропила и нарожники крепится гидроизолирующая мембрана с нахлёстом 10 см, монтируется контробрешётка и обрешётка.

Исходя из личного опыта, автор этой статьи хотел бы порекомендовать оборудовать на участке строительства место для разметки, раскроя и шаблонирования элементов стропильной системы. Удобно, когда точные угломерные инструменты находятся в одном месте, приспособленном для разметки и распиловки. Оборудованное рабочее место экономит время при заготовке деталей, которые затем поднимаются и монтируются без дополнительной подгонки. Внизу проще подготовить и сборочный комплект крепежа для каждого этапа работ.

Видео: стропильная система вальмовой крыши

Кровельный пирог вальмовой крыши

Кровельный пирог вальмовой крыши состоит из следующих элементов:

• стропильные ноги;
• пароизоляционная мембрана;
• утеплитель, расположенный между стропилами;
• гидроизолирующая мембрана;
• обрешётка и контробрешётка;
• кровельный материал.

Кровельный пирог вальмовой крыши служит для создания определённой последовательности защитных слоёв, на которые сверху укладывается финишное покрытие

Для холодного чердака кровельный пирог состоит из стропильных ног, гидроизолирующей мембраны, контробрешётки, обрешётки и кровельного материала. Теплоизолирующий слой и пароизоляционная плёнка здесь не применяются.

Вентиляция вальмовой крыши

Вентиляция подкровельного пространства утеплённой вальмовой крыши происходит через вентилируемый зазор между утеплителем и гидроизолирующей мембраной. Вентзазор образуется при монтаже мембраны на стропила с провисом 1,5–2 см, поэтому воздух через перфорированную отделку карниза проникает в утеплитель и выходит через отверстия коньковых аэраторов.

Вентиляция кровли производится через софиты карниза и аэраторы конька

От испарений из жилых помещений утеплитель сохраняет пароизолирующая плёнка, а от увлажнения конденсатом утепляющий слой предохраняет гидроизолирующая мембрана. Конденсат, скапливающийся на гидроизоляции, удаляется через вентиляционный зазор высотой в 5 см, который обеспечивает циркуляцию воздуха и сохраняет в целости стропильную систему. При этом слой теплоизолирующего материала не теряет своих свойств от излишней влаги.

Вентиляция холодного чердака

Холодный чердак вентилируется через перфорированные отверстия отделки карнизного свеса и слуховые окна, а также коньковые аэраторы. Разница температур между внешней средой и чердаком сводится к минимуму, поэтому обледенение кровли не происходит.

Преимущество холодного чердака заключается в отсутствии разницы температур кровельного покрытия и чердачного помещения, из-за чего обледенения кровли не происходит

При такой схеме вентиляции вальмовой крыши необходимо помнить о тщательном утеплении потолка и верхней части стен между жилым помещением и холодным чердаком.

Видео: слуховые окна вальмовой крыши — холодный чердак

Утепление вальмовой крыши

Утепление крыши производится после монтажа кровли изнутри чердака или снаружи при укладке кровельного пирога. Такая последовательность работ предохраняет утеплитель от неожиданных осадков. Теплоизоляционный материал помещается между стропильными балками слоем в 20–25 см.

Утепление изнутри происходит путём набивки утеплителя между стропилами и фиксации его с помощью шнура или лески

Для утепления вальмовой крыши можно использовать следующие материалы:

• пенополистирол размером 600Х1200 мм и толщиной от 20 до 100 мм;
• волокнистые плиты и маты минеральной ваты размером 600Х3000 мм и толщиной от 50 до 200 мм;
• вспененные утеплители, к которым относятся эковата и пенополистирол.

Эластичность матов и плит позволяет набивать их между стропилами в несколько слоёв со сдвигом мест стыка, чтобы избавиться от мостиков холода, а вспененные утеплители наносятся методом напыления с использованием специального оборудования.

Доборные элементы для вальмовой крыши

Для разных видов кровельного покрытия выпускаются определённые типы доборных элементов. На вальмовой крыше используются коньковые планки с аэраторами, заглушки для вальмовых стыков и тройники для диагональных стропил. Они закрывают коньковые и скатные стыки, а также карнизные свесы.

На завершающем этапе монтажа вальмовой кровли используются многочисленные доборные элементы

Из остальных доборных элементов на вальмовых кровлях могут быть использованы трапы, лестницы, снегозадержатели, уплотнители и капельники.

Коньковые доборы

Коньковые доборы имеют разную конфигурацию и размеры, например, планка прямая 150Х150Х2000 мм или полукруглая R110Х2000 мм. Коньковые планки могут иметь аэраторы разного типа. Рассмотрим особенности монтажа и стыковки коньковых доборов.

Состыковка коньков

Монтаж прямых коньков на вальмовой крыше производится с нахлёстом не менее 5 см и начинается со стороны, противоположной преобладающим ветрам. Планки крепятся с шагом от 15 до 30 см, а на крайних планках монтируются заглушки. В конструкции некоторых коньковых планок предусмотрены полимерные аэраторы, обеспечивающие вентиляцию подкровельного пространства.

Состыковка горизонтальных коньков происходит с нахлёстом не менее 5 см

Хребтовые планки крепятся, начиная с заглушки, снизу вверх, а в месте соединения вальмовых хребтов и конька стыкуются с тройниковыми Y-планками. При необходимости места стыковки дополнительно герметизируют.

Монтаж круглого конька

В конструкции круглого конька предусмотрены рёбра жёсткости, которые служат замками для стыковки отдельных планок. Такие рёбра препятствуют проникновению воды в подконьковое пространство. Круглый конёк крепится к верхней планке обрешётки через аэроэлемент, который обеспечивает циркуляцию воздуха через вентиляционный зазор.

Монтаж круглого конька производится через уплотнитель с использованием специальных заглушек

При монтаже любого типа коньковых планок важно следить за тем, чтобы не перекрыть вентилируемые продухи и сохранить циркуляцию воздуха между карнизом и коньком.

Ветровые планки и капельники

На карнизном свесе вальмовой крыши устанавливаются капельники для отвода конденсата, а для защиты подкровельного пространства от ветра и дождя на обрешётку монтируют ветровые или карнизные планки.

Капельник на карнизном свесе (поз. 7) используется для отвода конденсата, а ветровая планка (поз. 5) защищает подкровельное пространство от ветра и дождя

Этот вид доборов устанавливают с нахлёстом не менее 5 см, стандартная длина планок равна 2 м.

Видео: монтаж металочерепицы и доборных элементов

Виды кровельного покрытия для вальмовой крыши и их монтаж

Для вальмовой крыши используются разные виды кровельных материалов, которые в большом количестве предлагают производители. При выборе необходимо оценить цветовую гамму, простоту монтажа, вес и долговечность кровельного покрытия. Немалое значение имеют стоимость и эффективная площадь материала. Рассмотрим самые популярные виды кровельного покрытия:

• керамическая и цементно-песчаная черепица;
• металлочерепица и кровельный профнастил;
• шифер и ондулин;
• мягкая черепица.

По мнению автора статьи, следует обратить внимание на шумопоглощающие свойства кровельного материала. С этой точки зрения металлопрофили проигрывают ондулину и мягкой черепице с их прекрасной шумоизоляцией. Кроме того, на поверхности металла при перепаде температур образуется конденсат, поэтому нужно принимать меры для его удаления. Мягкая черепица отличается простотой монтажа, но для неё необходимо установить сплошную обрешётку из фанеры толщиной 12 мм и положить подкладочный материал, а это несколько удорожает её применение. По этим причинам, а также в силу небольшого веса и простоты укладки автором статьи для покрытия жилого дачного дома был выбран ондулин. В процессе эксплуатации кровли стало ясно, что во время сильного дождя на чердаке слышен небольшой шум, а после утепления мансарды посторонние звуки практически пропали.

Монтаж кровельного покрытия производится на обрешётку. Перед проведением кровельных работ нужно смонтировать капельники, ветровые доски и кронштейны водосточной системы. Крепление листовых материалов производится саморезами с шайбой и резиновой прокладкой в шахматном порядке. Укладка листового покрытия вальмовой крыши начинается от центра ската к краям.

Монтаж кровельного листового покрытия начинается с первого цельного элемента, затем симметрично крепятся листы слева и справа

Монтаж производится по натянутому вдоль карниза шнуру. Мягкая черепица укладывается снизу вверх с рекомендованным производителем нахлёстом.

Металлопрофиль

К металлопрофилю относится кровельный профнастил и металлочерепичное покрытие. Полная ширина листа металлочерепицы 1180 мм, эффективная ширина при этом равна 1080 мм, длина может меняться от 765 до 8000 мм, шаг обрешётки равен 350 мм. Кровельный профнастил имеет монтажную ширину 1000 мм и длину до 6 м. Срок службы этих покрытий достигает 50 лет, при этом материал имеет небольшой вес и просто укладывается.

Профнастил легко монтируется и служит до 50 лет

Шифер

Шифер отличается большим весом и хрупкостью, поэтому в современном строительстве используется его лёгкий (вес листа 6 кг) аналог — ондулин.

Шифер отличается большим весом и хрупкостью, но по-прежнему популярен

Длина листа ондулина составляет 2 м, ширина — 0,95 м, полезная площадь — 1,6 м². Монтируется ондулин на обрешётку с шагом 45 см, с продольным нахлёстом 20 см, боковой нахлёст составляет одну волну. Дополнительные преимущества: срок службы до 50 лет, хорошее шумопоглощение, простота монтажа.

Срок службы ондулина достигает 50 лет, при этом кровля отличается шумопоглощением и простотой в монтаже

Мягкая черепица

Длина мягкой черепицы составляет 1 м, ширина в среднем равна 333 мм, нахлёст зависит от вида и формы, а толщина составляет 6 мм. Это лёгкий шумопоглощающий материал, который просто монтируется, служит до 35 лет, стоит недорого, но нуждается в сплошной обрешётке и подкладочном слое.

Мягкая черепица придаёт крыше современный вид и просто монтируется на сплошной обрешётке

Вальмовая крыша для беседки своими руками

Беседка с вальмовой крышей создаёт единое архитектурное пространство на участке застройки. Для сооружения необходимо подвести каркас по типу мауэрлата и далее выполнить следующие действия.

1. Смонтировать балки перекрытия.
2. Поставить на них вертикальные стойки и закрепить центральный прогон.
3. Установить основные стропильные ноги.

   Вальмовая крыша беседки представляет собой крышу дома в миниатюре и создаёт с ней единый ансамбль

4. Установить диагональные стропила и смонтировать обрешётку на скаты.
5. Настелить кровельное покрытие и установить доборы, гармонирующие по цвету с крышей дома.

Все деревянные детали беседки необходимо обработать антисептическими и антипиреновыми составами и придать им соответствующий цветовой оттенок.

Мы рассказали о конструкции и расчётах вальмовых крыш, о стропильной системе и пошаговом порядке монтажа её элементов. Коснулись вентиляции, утепления и структуры кровельного пирога. Самостоятельный монтаж вальмовой кровли позволит вам сэкономить деньги и быть полностью убеждённым в качестве выполненных работ. Надеемся, что материалы этой статьи помогут вам в строительстве крыши для уютного дома.

Оцените статью:

[Голосов: 1 Среднее: 5]

Инструменты для рисования крыш (крыши, парапеты, свесы, мансардные окна)

TRACE 3D Plus предоставляет инструменты для рисования крыш, которые можно рассчитать по энергетической модели. Крыши могут быть плоскими или наклонными. Некоторую сложность можно придать крыше, и примеры показаны в этой статье. Дополнительную информацию см. в ответе 656 «Чердаки». Крыши, парапеты, свесы и слуховые окна отбрасывают тени.



Если у вас уже есть нарисованные крыши, но вы обнаружите, что они должны быть сброшены при редактировании геометрии здания, см. Раздел 8.12 в разделе Инструменты рисования помещений.



Перейдите в раздел «Здание и площадка» -> «Создать здание» -> вкладка «Конструкция» -> «Инструменты рисования крыши».



Инструменты рисования крыши позволяют пользователю создавать следующие типы крыш:



Секция 1 — Плоская крыша

Секция 2 — Односкатная крыша

Секция 3 — Двухскатная крыша

Секция

Вальмовая крыша

Участок 5 — Парапетная стена (для затенения)

Участок 6 — Свес (для затенения)

Участок 7 — Пересечение крыш с одинаковой линией пика

Раздел 8 — Пересекающиеся крыши с разными линиями пика

Раздел 9 — Мансардные окна

Раздел 10 — Модификация линии пика



Наклонные крыши, Intersecting Roofs Plus и слуховые окна требуют понимания уровней и отметок в TRACE 3D. См. ответ 792 «Высота от пола до пола и высота над уровнем моря».



Секция 1 — Плоская крыша

1.1. Плоская крыша автоматически подразумевается во всех комнатах, где над ними нет комнаты. Плоские крыши не требуют рисования отдельной комнаты и неявно связаны с комнатой, с которой они связаны. Чтобы преобразовать наклонную крышу в плоскую, нажмите «Применить плоскую крышу», затем щелкните комнату, которую необходимо преобразовать. Этот инструмент предназначен для восстановления плоской крыши. Если наклонная крыша больше не требуется, удалите пространство крыши, оставив неявную плоскую крышу в помещении ниже.



1.2 В особом случае, когда одна комната имеет несколько плоских крыш на разных высотах, различные секции будут отображаться в различных оттенках от светлого до темного. В приведенном ниже примере одна комната занимает два уровня с двумя секциями разной высоты.



Секция 2 — Односкатная крыша

2.1. Инструмент Shed Roof позволяет пользователю преобразовать комнату в наклонную крышу. Инструмент Shed Roof обеспечивает максимальную гибкость для пользователя, предоставляя пользователю возможность создавать множество разновидностей пользовательских крыш, позволяя пользователю создавать поверхность с любым уклоном в любом направлении. Чтобы использовать инструмент «Шаровая крыша», нажмите «Применить односкатную крышу». В следующем примере помещение, существующее над занятым пространством, будет преобразовано в пространство на крыше.



2.2. Нажмите на комнату, чтобы превратиться в односкатную крышу.



2.3. Нажмите и перетащите для направления вниз по склону. Удерживайте клавишу Shift, чтобы привязать к горизонтали или вертикали.



2.4. Появится штриховка, показывающая уклон крыши. Свет высокий, а темный низкий.



2.5. Крышу можно просмотреть в режиме Full Building View.



2.6. В ситуации, когда пользователь не хочет, чтобы односкатная крыша опускалась до базовой отметки уровня, пользователь может ввести высоту вальмовой стены для регулировки. Более сложные схемы см. в Разделе 8, Разделе 9.и ответ 792 «Высота от пола до пола и высота над уровнем моря».



Секция 3 — двускатная крыша

3.1. Инструмент «Двускатная крыша» позволяет преобразовать прямоугольное пространство в двускатную крышу с вершиной точно в центре. Чтобы использовать инструмент «Двускатная крыша», нажмите «Применить двускатную крышу». В следующем примере помещение, существующее над занятым пространством, будет преобразовано в пространство на крыше.

Самый простой способ получить единую линию пика через всю крышу, где верхний этаж состоит из нескольких комнат, — это добавить еще один уровень выше с одной комнатой, которая охватывает все комнаты, которые вы хотите, под одним фронтоном крыши.

«Высота фронтонной стены» отражает высоту наружных стен после того, как наклонная крыша была прорисована вниз от центральной линии к краю.



Значение по умолчанию для высоты фронтона составляет 0 футов. комната. Затем крыша спускается до уровня основания комнаты.

(Пример: чердачное помещение 2 фута, пик крыши 2 фута, наружные стены имеют высоту 0)





Если введенное значение высоты фронтона больше или равно высоте комнаты, то 3D+ не позволит выбрать вершину. (Пример: верхний этаж представляет собой чердачное помещение высотой 2 фута, высота стены фронтона должна быть < 2 футов.)





Если вы затем выберете инструмент «Изменение линии пика», чтобы переместить пик от центральной линии. Пик будет двигаться, это создаст 2 разных угла по обе стороны от пика. Это позволит поддерживать одинаковую «высоту стены фронтона» с обеих сторон, параллельных вершине, независимо от того, насколько вершина смещена от центра.



Самый простой способ подтвердить местоположение вершины фронтона и оставшуюся высоту стены фронтона — переключиться либо на «Уровень», либо на вид «Все здание».





3.2. Нажмите на комнату, которую нужно преобразовать.



3. 3. Появится штриховка, указывающая наклон. Свет высокий, а темный низкий.



3.4. Чтобы повернуть линию пика на 90°, нажмите «Повернуть линию пика», затем нажмите на крышу. Крыша должна быть идеальным прямоугольником, чтобы вращаться.



3.5. После поворота затенение будет вращаться, показывая, что линия крыши повернута.



3.6. Крышу можно просмотреть в режиме Full Building View.



3.7. В ситуации, когда пользователь не хочет, чтобы двускатная крыша опускалась до базовой отметки уровня, пользователь может ввести высоту вальмовой стены для регулировки. Более сложные схемы см. в Разделе 8, Разделе 9 и Ответе 792 «Высота от пола до пола и высота над уровнем моря».



Секция 4 — Шатровая крыша

4.1. Инструмент «Шаровая крыша» позволяет преобразовать прямоугольное пространство в шатровую крышу с вершиной точно в центре. Чтобы использовать инструмент «Вальмовая крыша», нажмите «Применить вальмовую крышу». В следующем примере помещение, существующее над занятым пространством, будет преобразовано в пространство на крыше.



4.2. Нажмите на комнату, которую нужно преобразовать.



4.3. Появится штриховка, указывающая наклон. Свет высокий, а темный низкий.



4.4. Чтобы повернуть линию пика на 90°, нажмите «Повернуть линию пика», затем нажмите на крышу.



4.5. После поворота затенение будет вращаться, показывая, что линия крыши повернута.



4.6. Крышу можно просмотреть в режиме Full Building View.



4.7. В ситуации, когда пользователь не хочет, чтобы вальмовая крыша опускалась до базовой отметки уровня, пользователь может ввести высоту вальмовой стены для регулировки. Более сложные схемы см. в Разделе 8, Разделе 9.и ответ 792 «Высота от пола до пола и высота над уровнем моря».



Секция 5 — Стена парапета (для затенения)

5.1. Парапеты могут быть добавлены поверх крыш, чтобы добавить затенение зданию. Чтобы нарисовать парапет, нажмите «Нарисовать стену парапета».



5.2. Введите высоту стены парапета, затем нарисуйте на крыше. Парапет нельзя рисовать так, чтобы он проходил через комнату. Пользователю нужно будет обратить внимание на то, что парапет выступает в геометрию окружающего здания.



5.3. После того, как парапет будет размещен, он появится в дереве слева. Если удалить помещение, из которого начинается парапет, то парапет также будет удален.



5.4. Парапет можно просмотреть в режиме Full Building View.



Секция 6 — Свес (для затенения)

6.1. Свесы могут быть добавлены к краю крыш, чтобы добавить затенение зданию. Чтобы нарисовать выступ, нажмите «Добавить выступ».



6.2. Введите длину свеса в поле «Расширения», затем щелкните край крыши, чтобы добавить свес. Свес будет иметь тот же уклон, что и крыша.



6.3. Повторите для всех краев. После размещения выступов они появятся в левом дереве. Если пользователь щелкнет выступ более одного раза, в одном и том же месте будет создано несколько выступов. Пользователю нужно будет обратить внимание на то, что выступ выступает в окружающую геометрию здания.



6.4. Свесы можно просмотреть в режиме полного обзора здания.



6.5. В случае плоских крыш можно добавить свес по всему периметру, зажав клавишу Alt.



Раздел 7 – Пересечение крыш с одинаковой линией пика

7.1. Чтобы создать пересечение крыши с той же линией пика, пользователь должен создать все геометрические сечения крыши. Используйте инструменты оснастки для облегчения.



7.2. В приведенном ниже примере четыре верхних комнаты были нарисованы, чтобы очертить геометрию пиков, хребтов и долин. Для обеспечения точности использовались функции «Привязка к средней точке» и «Привязка к перпендикуляру».



7.3. Нажмите «Применить односкатную крышу».



7.4. Нажмите на первую секцию, чтобы преобразовать ее в наклонную крышу.



7.5. Перетащите и щелкните мышью, чтобы установить наклон. Стрелка указывает вниз. Используйте привязки и/или клавишу Shift для привязки к горизонтали или вертикали.



7.6. Появится штриховка, указывающая наклон. Повторите для всех разделов.



7.7. Крышу можно просмотреть в режиме Full Building View.



Раздел 8 – Пересечение крыш с разными линиями пика

8.1. Пересечение крыш с разными линиями пика аналогично пересечению крыш с одинаковой линией пика в Разделе 7, за исключением того, что требуются дополнительные уровни. Чтобы создать пересечение крыши с различными линиями пика, пользователь должен создать все геометрические сечения крыши относительно разных уровней. Используйте инструменты оснастки для облегчения.



8.2. В приведенном ниже примере четыре верхних комнаты были нарисованы, чтобы очертить геометрию пиков, хребтов и долин. Для обеспечения точности использовались функции «Привязка к средней точке» и «Привязка к перпендикуляру». Обратите внимание на розовый цвет некоторых комнат. Эти комнаты занимают несколько уровней. Добавьте дополнительные уровни и отрегулируйте их высоту. В этом примере комнаты 01-05 и 01-07 расположены от нижней части уровня 01 до верхней части уровня 02. Комнаты 01-08 и комнаты 01-09 существуют только на уровне 01, поэтому они окрашены в серый цвет.



8.3. Щелкните значок карандаша рядом с названием здания, затем отрегулируйте уровни по мере необходимости.



8.4. Нажмите «Применить односкатную крышу», затем нажмите на первую секцию, которую нужно преобразовать в наклонную крышу.



8.5. Перетащите и щелкните мышью, чтобы установить наклон. Стрелка указывает вниз. Используйте привязки и/или клавишу Shift для привязки к горизонтали или вертикали.



8.6. Появится штриховка, указывающая наклон. Повторите для всех разделов.



8.7. Крышу можно просмотреть в режиме Full Building View.



Раздел 9 — Мансардные окна

9. 1. Создание мансардных окон аналогично созданию пересекающихся крыш с разными линиями пика в разделе 8, за исключением того, что требуется больше уровней. Чтобы создать слуховое окно, пользователь должен создать все геометрические сечения крыши относительно разных уровней. Используйте инструменты оснастки для облегчения.

9.2. В приведенном ниже примере были нарисованы пять верхних комнат, чтобы очертить геометрию пиков, гребней, долин и слухового окна. Для обеспечения точности использовались функции «Привязка к средней точке» и «Привязка к перпендикуляру». Слияние использовалось для объединения частей в окончательный макет. Обратите внимание на розовый цвет некоторых комнат. Эти комнаты занимают несколько уровней. Добавьте дополнительные уровни и отрегулируйте их высоту. В этом примере комнаты с названиями «Северное слуховое окно» и «Южное слуховое окно» расположены от нижней части уровня «Низ слухового окна» до верхней части уровня «Верх слухового окна». Комнаты с названиями «Противоположная сторона» и «Сторона слухового окна» расположены от нижней части уровня «Низ слухового окна» до верхней части уровня «Пик крыши». Комната «Под слуховым окном» существует только на уровне » Низ слухового окна», отсюда и его серый цвет.



9.3. Щелкните значок карандаша рядом с названием здания, затем отрегулируйте уровни по мере необходимости.



9.4. Выполните ту же процедуру в разделе 2 и в разделе 8 для односкатных крыш, чтобы наклонить различные секции. Появится штриховка, указывающая наклон. Повторите для всех разделов.



9.5. Крышу можно просмотреть в режиме Full Building View.



Раздел 10 – Модификация пиковой линии

10.1. Линии пиков могут быть скорректированы пользователем в версии 3 и выше. Чтобы внести простые изменения в положение линии пика на двускатной или вальмовой крыше, щелкните Инструменты рисования крыши -> Модификация линии пика. Смотрите видео в разделе «Модификация козырька крыши» (1:42).



10.2. Нажмите на крышу, которую нужно изменить. Линии краев и линии разрыва станут зелеными.



10. 3. Пример двускатной крыши. Нажмите и перетащите линию пика. Отпустите кнопку мыши, чтобы подтвердить изменение. Свет высокий, а темный низкий.



10.4. Пример вальмовой крыши. Щелкните и перетащите линию пика или вершину. Отпустите кнопку мыши, чтобы подтвердить изменение. Свет высокий, а темный низкий.



10.5. Неверные ходы будут отображаться красным цветом.



10.6. Просмотрите крышу в режиме полного просмотра здания для подтверждения.

Архитектурный чертеж – рисование в перспективе

ГЛАВА XI

Поскольку в этой книге рассматривается только перспектива, описание загородной архитектуры было бы неуместным. Однако можно проиллюстрировать некоторые выдающиеся особенности коттеджей, не отклоняясь от нашего предмета, поскольку они дают примеры для практического применения правил перспективы. Между прочим, на моих рисунках изображены здания, типичные для некоторых деревень Суррея и Сассекса. Мы не можем сделать лучше, чем брать их строительство по частям.

Рис. XLI. Архитектурный рисунок автора.
ГРУППЫ КРЫШ.

Крыши. — Повторение и случайное группирование нескольких преобладающих форм, которые сами по себе просты по форме, создают бесконечное разнообразие на горизонте фермы в Сассексе. Ферма или коттедж обычно бывают двухэтажными; фахверковый и установленный на низком фундаменте из необработанного камня. Он продолговат в плане и покрыт по длине высокой скатной крышей из черепицы или каменных плит или еще более крутой крышей из соломы. Один или оба конца основной крыши могут быть шатровыми, при этом вершина шатровой крыши увенчана небольшим фронтоном. Во многих зданиях шатер продолжается вниз от высоты карниза навесом, образующим крышу дровяного сарая. В задней части коттеджа основная крыша может быть продолжена на высоте четырех или пяти футов (иногда меньше) от земли. Такое расположение часто красиво в своих пропорциях.

Разрыв в очертании, вызванный шатровой крышей и небольшим фронтоном, который ее венчает, если смотреть с разных точек зрения, представляет собой большое разнообразие форм, наводящее на мысль о более сложной конструкции (илл. XLI) 9.0003

Двускатная крыша. — Нет ничего проще нарисовать, чем фронтон, но нужно быть осторожным, чтобы его концы ненароком не отклонились вперед или назад. Нам осталось нарисовать два фронтона и соединить их крышей.

Практика для вида с торца (Рис. 234). — Начертите конец здания, на который должна опираться крыша, перекрестите его по диагоналям и поднимите стойку в месте их пересечения. Определите уклон крыши и отметьте его точкой на стойке, соедините эту точку с верхними углами торцевой стены и продолжите крышу так, чтобы получился карниз (рис. 234).

Здание в ракурсе. — Когда мы смотрим в сторону одного угла здания, боковые и торцевые стены становятся в ракурсе, но мы по-прежнему строим фронтон над одним торцом так же, как и над торцом, если смотреть в анфас (на рис. 234). Чтобы сделать это совершенно ясным, предположим, что стены сделаны из стекла (рис. 235).

Стены построены, поднимаем вверх прямо через середину обеих торцевых стен. На стойке в ближнем торце здания отмечаем высоту крыши (2), и ту отметку присоединяем к той В П, к которой стремятся стороны здания. Линия, соединяющая вершины двух стоек (с 1 по 2), теперь будет образовывать конек-столб, а каркас крыши будет завершаться стропилами, отклоняющимися от верхних углов стен к концам конька-столба соответственно. Этот дом-скелет объясняет, как мы должны его нарисовать. Если теперь вы продолжите линии ближней стороны крыши в их направлении вверх, вы обнаружите, что они пересекаются в точке непосредственно над В.П. для торцевых стен здания. Кроме того, если вы продолжите линии на дальней стороне крыши в их нисходящем направлении, они встретятся в точке непосредственно под В.П. для торцевых стенок (это было объяснено в гл. II, рис. 40Б). Но вышеизложенное было лишь демонстративным.

Рис.

XLII. Архитектурный рисунок автора.
Некоторые типы шатровых и остроконечных крыш

Практика по рис. 236. — Нарисуйте стены коттеджа. Пересеките ближнюю торцевую стену диагоналями, посередине поднимите стойку. Определите уклон крыши и соедините верхние углы ближней торцевой стены с точкой на вертикальной стойке. завершить фронтон. Линия гребня линейкой до В.П. Продолжить ближний скат крыши найти «в гору» В.П., а от него провести линию до ближнего угла дальней торцевой стены («в гору» В.П. к А). (После небольшой практики направление этой последней линии можно угадать, если мы помним, что она ведет к тому же «в гору» В. П., что и другой конец крыши.)

Шатровый фронтон. — Торцевой фасад фронтона (с верхней линией поддерживающей его стены) образует треугольник (рис. 234). Треугольник и стена стоят в одной плоскости. В шатровом фронтоне вершина треугольника крепится не к концу конька-шеста, а к точке на небольшом расстоянии от его конца, так что треугольник отклоняется назад от торцевой стены (рис.

237).

Практика. — Слегка нарисуйте фронтон, как на предыдущем рисунке. Скопируйте направление одного наклона на бедро (допустим 1-2). Из точки (2), где скат переходит в конек, проведите другой скат вальмы (2-3). Если крыша выступает за стену, образуя карниз, — то один из скатов продолжайте вниз (рис. 238) до нужного (3—4) ; от его конца провести линию до В.П. Другой наклон продолжается до тех пор, пока он не встретится с этой линией (в точке 5).

Шатровая крыша с обоих концов. — Если оба конца крыши образованы вальмой, необходимо применить выработку рис. 237 на обоих концах здания. Это значит, что мы сначала зарисовываем двускатную крышу, а затем находим точки на коньке, к которым подпираются торцевые крыши (рис. XLVI).

Практика. — Слегка нарисуйте крышу, как если бы это был фронтон. Для рис. 239 скопируйте наклон бедра в том конце, который лучше всего виден (скажем, от А до В). Обратите внимание на длину конька, оставшегося от того места, где он встречается с бедром, до его конца, где была вершина фронтона (B – C). От другого конца конька отрежьте длину F–D, эквивалентную той, что уже отрезана. (Как это сделать, объяснялось в главе III, но рис. 240 может освежить вашу память.) Установите отсутствующие стропила D–E. Конек между шатровыми концами может быть настолько коротким, что придаёт зданию вид пирамидальной крыши (илл. XLVI).

Рис. XLIII. Архитектурный эскиз автора
НАСОСНАЯ (КРЫША ВАЛЬМОВАЯ С ОБОИХ КОНЦОВ).

Фронтон с шипами на вершине. — Часто вальмовой является только верхняя часть крыши, так что на некоторой высоте над несущей стеной она представляет собой фронтон. Эффект очарователен своей причудливостью и постоянно встречается (рис. XLVI).

Практика для рис. 241. — Нарисуйте остроконечный коттедж, как и раньше, и линию (к В.П.), где вальмовая крыша соединяется с фронтоном. От ее ближней точки (1) проведите линию по крыше (до В.П.), чтобы найти место соединения второго вальмы и фронтона. Затем соорудить вальмовую крышу, как и раньше.

илл. XLIV. Архитектурный чертеж автора
КОТТЕДЖ В САССЕКСЕ.

Примечание. — Настоящая польза диаграмм в этой главе состоит в том, чтобы предоставить информацию о (1) том, как строится здание; (2) направление его конструктивных линий в перспективе. Если обе эти точки находятся в уме при наброске, то можно уловить основные черты и быть в состоянии нарисовать их от руки с достаточной точностью, но можно проверить спорную черту — ибо некоторые линии очень обманчивы — применяя кусочки эти диаграммы, когда сомневаетесь.

Бордюрная или мансардная крыша. — это двускатная крыша, у которой верхняя часть скатов шатровая, так что каждая сторона проходит под двумя углами (вместо того, чтобы образовывать одну сплошную линию от конька до стеновой плиты, рис. 242).

Практика для рис. 243. — Скопируйте наклон нижней части крыши и продолжайте его направление, пока он не образует одну сторону остроконечной крыши. Завершите двускатную крышу, как было указано ранее. Проведите линию (отступая к В.П.) через следующий фронтон, чтобы отметить, где крыша принимает новый наклон. На этой линии сформируйте менее крутой фронтон. Проведите линию (B) вдоль плиток (к В.П.), чтобы найти соответствующую точку на дальнем фронтоне. Завершите новый фронтон и сотрите верхнюю часть перспективы.

илл. XLV. Архитектурный эскиз автора.
ВАРМАННАЯ КРЫША ДАЧИ.

Пирамидальная крыша. — состоит из четырех наклонных сторон, сходящихся в точке над центром здания.

Практика для рис. 244. — Найдите по диагоналям центр здания, либо на земле, либо на вершине стен, в зависимости от того, что вам больше подходит. Поднимите вертикаль из центра, скопируйте наклон одной стороны крыши до пересечения с вертикальной линией. Соедините остальные линии крыши с этой вертикалью в той же точке.

На чертеже кирпичной печи (илл. XLVII) мы видим нижнюю сторону крыши; это мы должны сначала нарисовать и найти его центр, затем поставить центральный столб и на нем отметить вершину крыши (рис.

244).

Еще один способ найти центр. Не всегда удобно находить центр крыши только что описанным способом. Давайте рассуждать иначе. Предположим, что вы находитесь в прямоугольной комнате, и что X поставлен вертикально по диагонали через нее так, что концы верхних рычагов касаются двух углов потолка, а нижних — двух углов пола. Размещенные таким образом поперечные линии определяют центр пола (путем отбрасывания вертикальной стойки от их пересечения) точно так же, как и диагонали, лежащие на нем.

Чтобы применить это (рис. 246), рисуя снаружи здания, сначала отметим высоту между воображаемым полом (4, 6) и потолком (1, 3) там, где они касаются углов o; стены (рис. 246) и проведите диагонали так, как если бы мы могли видеть стены насквозь.

илл. XLVII. Архитектурный рисунок автора.
A СУССЕКСКАЯ КИРПИЧНАЯ ПЕЧЬ (ПИРАМИДАЛЬНАЯ КРЫША).

Односкатная крыша — Плоская наклонная крыша, обычно прямоугольной формы, примыкающая вверху к стене.

Было бы оскорблением ума читателя, если бы я описал, как он должен нарисовать это, но ему можно было бы без обид напомнить о правиле III, гл. II, поэтому добавляю рис. 247.

ДЕТАЛИ

Фронтоны. — В больших домах, которые предоставляют больше возможностей для архитектурного дизайна, фронтон становится заметной чертой. Здесь изображен красивый комплекс из трех фронтонов (рис. L). Кирпичные ряды, выступающие из камня, и резные линии облицовки составляют простой, но богатый фасад.

При рисовании сложного рисунка лучше заключить его в треугольник. Некоторые, если не все, выступающие формы будут касаться треугольника. Эскизный план, как указано в гл. IV, может быть использован. Конечно, при равной высоте фронтонов линия от вершины ближнего, отступая к В.П. зафиксирует высоту любых других, а аналогичные линии дадут высоту и направление рядов камней, рядов кирпичей и т. д.

Бортовые доски. — Наша диаграмма (рис. 248) даст ключ к рисованию тех красивых досок на деревянных крыльцах и фронтонах домов, которые можно увидеть в Херефордшире, Чешире и других местах. Помните, что проекция плитки за лицевую сторону досок может частично скрыть одну сторону доски в ракурсе; поэтому лучше всего сначала набросать всю доску баржи, а затем частично скрыть ее за выступающими плитками.

илл. XLVII. Архитектурный рисунок автора.
A СУССЕКСКИЙ КИРПИЧ — ПЕЧЬ (ПИРАМИДАЛЬНАЯ КРЫША).

Окна слуховые. — Мансардное окно по фасаду и потолку повторяет в миниатюре конструкцию торца остроконечной дачи. Фронтон может быть высоким или низкорослым, вертикальным или шатровым. Конек будет длинным или коротким вследствие положения окна в крыше или наклона последней (рис. LI).

илл. XLVIII. Эскиз автора.
Эта группа зданий интересна своей многотипностью, в том числе композиционными формами Пирамиды и Павильона.

Практика (рис. 249). — Нарисуйте все слуховое окно, кроме пересечения его линий с линиями крыши, как фронтон. Скопируйте уклон крыши в том месте, где он соприкасается со стороной слухового окна (2-1). (Если уклон кровли уже начерчен, отнять линию от 1 до «в гору» В.П. крыши, чтобы найти уклон линии 1-2.) От середины подоконника провести еще одну вверх по скату крыша до соприкосновения с коньком слухового окна (4); соединить 4 с 2.

Рис. XLIX. Архитектурный рисунок автора.
САССЕКСКАЯ ЛАЧКА.

Рис. Л. Набросок автора.
НЕКОТОРЫЕ ВИДЫ ФРОНДАНОВ.

Шатровое слуховое окно можно без лишних слов объяснить по схеме (рис. 250). Если боковые стороны окон зашиты досками, проследите, чтобы их линии шли к В.П. используется для нижнего края черепицы на мансардной крыше. Здесь также следует упомянуть въезд на тележке в амбар, так как один и тот же рецепт без жонглирования подойдет для обоих.

Рис. ЛИ. Нарисовано Автором.
МАНСОВЫЕ ОКНА.

Примечание. — было бы лишним детализировать постройку сарая; он очень похож на фермерский дом.

Дымоходы. — Дымоходы коттеджей в Суррее или Сассексе настолько замечательны по своим пропорциям и особенностям, что их нельзя не заметить. Нет необходимости вводить в игру новые правила, но нужно соблюдать старые и проводить некоторое тщательное наблюдение (илл. LII). Это в равной степени относится к более претенциозным дымоходам на красивых зданиях по всей стране. Их нельзя нарисовать убедительно, если не понятен их план или горизонтальный разрез; поэтому я должен посоветовать изучить их с разных точек зрения и сделать набросок их плана, прежде чем приступать к рисованию.

Чтобы вернуться в наш коттедж в Сассексе. Наиболее распространенной формой является внешний дымоход с основанием огромных размеров для обеспечения «нижнего» очага и угловых уголков. Массивное основание местами уменьшено в ширину; градиент между основанием и меньшим, который он дает, защищен плиткой от атмосферных воздействий. Край плитки иногда скрыт декоративным парапетом. Иногда глубина основания, а также ширина разделяют это уменьшение по типу контрфорса. Но чаще торец основания и вал находятся в одной вертикальной плоскости.

Дымоходам, проведенным через крышу, а также этим наружным трубам часто придают вид стройности их стволов благодаря хитроумному способу их установки на основании. В некоторых случаях несколько валов могут быть полураздельными; другие поставлены под углом к ​​основанию (рис. 251), звездчатые; или несколько, хотя и квадратные с основанием, могут быть не на одной линии (рис. 252), Fro. 251. так, чтобы между ними оставались необычные прямоугольники. Оголовки валов расширяются за счет последовательных рядов выступания кирпичей (илл. LII).

В наружных дымоходах углы между задней частью шахты и крышей часто перекрываются небольшой остроконечной крышей, чтобы избежать желоба в том месте, где крыша соединяется с дымоходом.

Башни. — Квадратная в плане башня, увенчанная невысоким шпилем-пирамидой, представляет собой обычно встречающуюся форму. Положение окон, независимо от того, расположены ли они попарно или по центру, определяется диагональными линиями, пересекающими каждую грань башни. Мы уже научились рисовать саму башню с ее группами ровных отступающих линий, сходящихся вправо и влево в В.П. на линии горизонта или в одной П. В.П., в зависимости от нашей точки зрения. Мы также не пренебрежем проведением направляющих линий поперек одной стороны стены или их отступанием от других из этой группы, чтобы найти высоту окон, одинаково расположенных на другой стороне (рис. 253). Мы также должны сделать это для «длинной и короткой» работы угловых камней, если они расположены симметрично; или мы можем пойти на это, просто чтобы оценить их высоту под дальним углом.

Рис. ЛИИ. Эскиз автора.
ДЫМОХОДЫ НА ДВУСТОРОННИХ КРЫШАХ.

Зубчатые стены. — Характер парапета или зубчатой ​​стены может потребовать некоторого мастерства, в частности, когда зубчатая стена имеет заглушку или молдинг, продолжающий ее контур. Расстояние между определенным числом зубчатых стен и их промежутками будет измеряться одним из методов, объясненных в гл. III. Это будет отработано на лицевой стороне стены, а затем будут проведены отступающие линии на каждом интервале через толщину стены (или вверх по наклону наличника), чтобы определить заднюю линию зубчатых стен. Таким образом будет получена вертикальная ширина каждого интервала (рис. 254 и 255).

Контрфорсы. — Для наших целей мы можем рассматривать контрфорс в плане как полуквадрат (рис. 256) или, скорее, как два концентрических полуквадрата, внутренний из которых представляет собой вал. Основание сужается к стержню за счет наклонного «отступа». Также могут быть молдинги или струны из главного здания, проходящие вокруг контрфорса.

Рис. ЛIII. Рисунок автора
BITRPHAM CHURCH

Практика. — Нарисуйте основу. Найдите середину его верхней линии сзади и из нее поднимите стойку. Скопируйте наклон в одном углу «отступа», продолжайте его направление до тех пор, пока он не встретится со стойкой позади основания. К этому стыку присоединяем каждый угол основания (рис. 257). Поместите вал на уменьшенную верхнюю часть основания, теперь он готов к этому. Повторите операцию для любого подобного уменьшения обхвата вала, указанного выше.

Шпиль. — Пирамидальный шпиль может быть установлен непосредственно на стенах башни с нижним рядом плиток, образующим карниз, или может подниматься изнутри парапета или бойницы. В любом случае мы находим центр башни (поясняется на рис. 246), поднимаем там стойку; определить высоту шпиля; сделайте его вершину на стойке и завершите шпиль (уже объяснено на рис. 244).

При скрытом основании шпиля: парапетом (рис. LIV) рисуем нижнюю сторону двух концентрических квадратов в ракурсе (рис. 258). Пространство между ними будет представлять собой ширину стен башни, а шпиль будет стоять на внутреннем квадрате. Эти квадраты будут начерчены на той высоте, где стены соприкасаются с парапетом (рис. 259).

Рис. ЛИВ. Архитектурный эскиз автора.
НЕКОТОРЫЕ НИЗКИЕ ШПИЛЬКИ.

Составная пирамида. — Интересный вариант шпиля пирамиды показан на рис. 260. Он состоит из пирамиды с раскидистым основанием. Это основание на самом деле является нижней частью шпиля с более низким тоном.
