Что дает правилный чертеж откатных ворот?

Дажеж если хорошо постараться в интернете вы ненайдете толковых чертежей раздвижных ворот для дома и дачи, так как производители не охотно делятся ими, но как найти то, что нужно вам?

В первую очередь вы должны понимать, что хороший правильный чертеж позволит совершить закупку профильных труб в нужном количестве. Также вам не нужно будет делать расчеты, так как в чертежах с деталировкой должно быть указанно какая нужна фурнитура для откатных ворот, сколько и каких деталей у вас предполагается с каким градусом порезки отдельных элементов под индивидуальный проем и тд.



Как выглядит чертеж-детализация — эскиз?

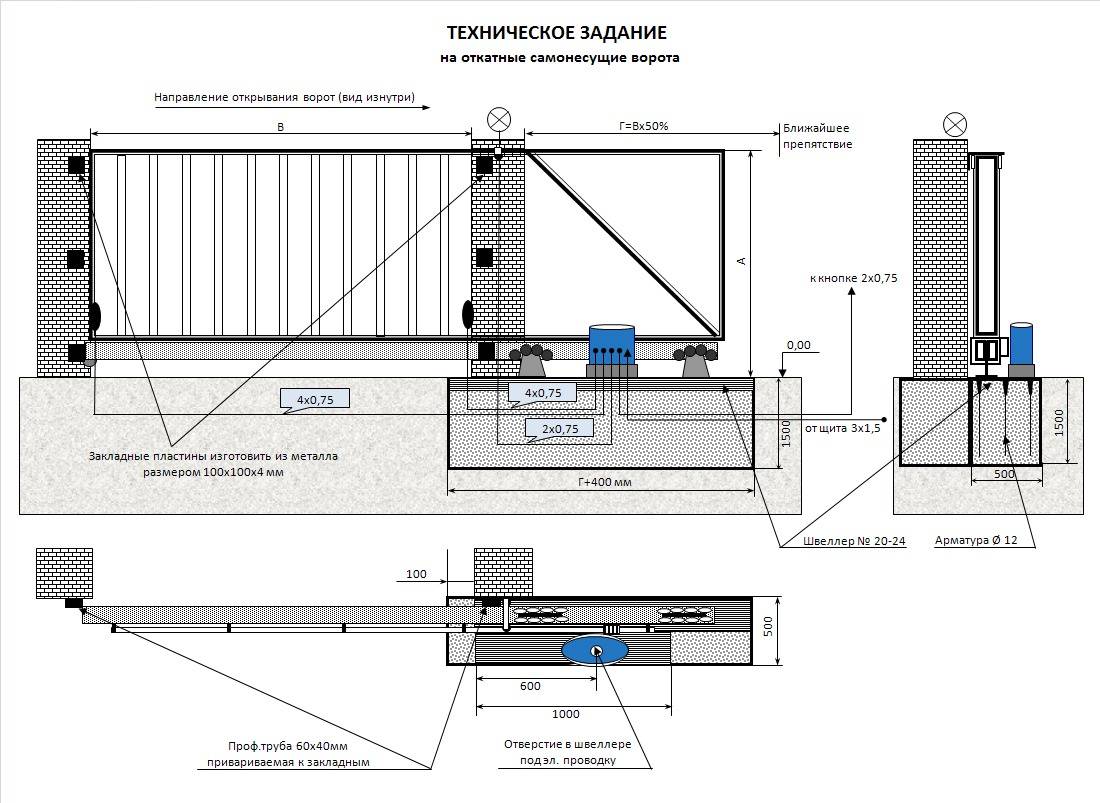

Давайте рассмотрим эскиз чертежа откатных ворот для дачи и дома ниже

Именно так и выглядит сам чертеж раздвижных ворот. Как вы видите по нему можно увидеть последовательность при сваривании и определить нахлест и место нахождение каждой детали.



Фото1

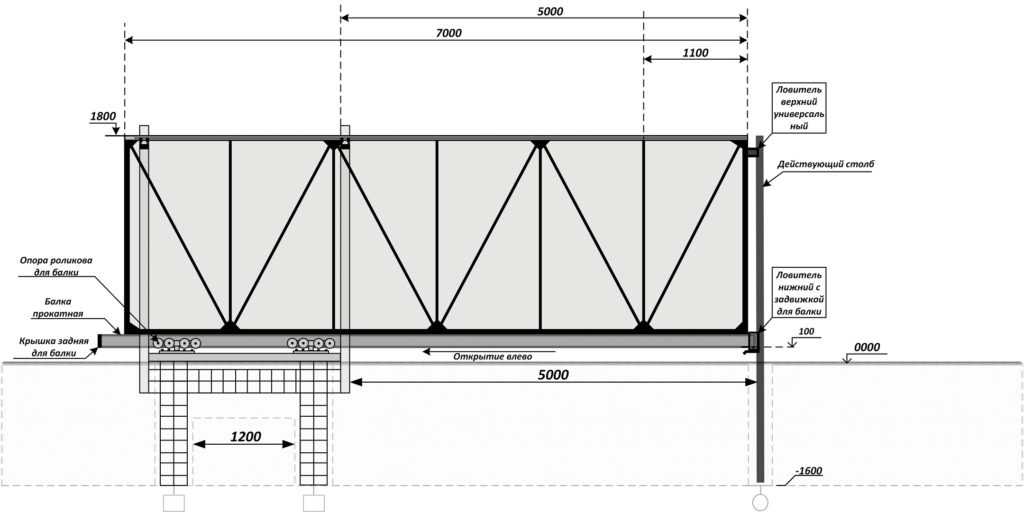

Далее детализация. Следующая часть чертежа указывает сечение труб, сколько и каких деталей вам потребуется. Также общее количество профильных труб (в метрах).

Вы конечно можете сделать и вручную самостоятельно, но часто бывает так, что, когда упускаешь одну мелочь — это может повлечь за собой целую цепочку несоответствий. Советуем не рисковать. Тем более, когда можно получить ИНИВИДУАЛЬНЫЙ ЧЕРТЕЖ СОВЕРШЕННО БЕСПЛАТНО!



Фото2





Как бесплатно получить такой чертеж-детализацию?

Стоимость подобных чертежей откатных ворот составляет в районе 800 грн, мы точно знаем.

Почему мы даем чертеж БЕСПЛАТНО? Первое мы точно понимаем, что те, кто хочет сделать откатные ворота своими руками, чаще делают их не потому что так дешевле, а потому, что это как вызов себе. Всегда приятнее, когда что-то сделано своими руками. Это как хобби и показатель «очумелости» рук, которые все оценят и друзья ну а в первую очередь жена. Мы сами с этого начинали.

Но мы то понимаем, что без фурнитуры и комплектующих не обойтись, и считаем, что будет честно делать индивидуальный чертеж под каждого клиента, который захочет купить фурнитуру для откатных ворот у нас. Тем более, что у нас фурнитура для людей, без непонятных ценников. 5 лет гарантии мы считаем хорошим показателем и качества, и уверенности в товаре.
