Что такое капельник для крыши и зачем он нужен

Капельник — не самый объемный, но крайне важный элемент кровли. Именно благодаря ему подкровельное пространство остается сухим, а значит, вся конструкция защищена от разрушающего воздействия влаги

Капельник сложно увидеть снаружи, при монтаже кровли этим элементом нередко пренебрегают. Разбираемся вместе с экспертами, так ли необходим капельник, какие задачи он выполняет в структуре крыши, каким бывает и в чем состоят нюансы монтажа.

  • Что это
  • Отличие от карнизной планки
  • Виды
  • Установка

Эксперты в этом материале:

Елена Малыгина, мастер по строительству онлайн-сервиса для поиска специалистов «Профи»;

Андрей Когут, технический специалист направления «Скатная кровля и холст» ТЕХНОНИКОЛЬ

adv.rbc.ru

Что такое капельник

Капельник — доборный элемент кровли, который отводит влагу с гидроизоляционного слоя, расположенного в подкровельном вентилируемом пространстве.

По форме это металлическая планка с изгибом, установленная по всему периметру карнизного свеса. Снаружи его почти не видно, поскольку один край капельника крепится на стропильную ногу, другой — скрывают водосточные желобы.

Его полное название — капельник конденсата — объясняет основное предназначение данного элемента в конструкции кровли. Образование конденсата с обратной стороны настила, особенно металлического, практически неизбежно. Кроме того, в процессе эксплуатации дома теплый воздух и пар всегда поднимаются вверх и при контакте с холодными покрытиями конденсируется. В строительстве такие зоны принято называть «точкой росы».

В конструкции кровли основной удар конденсата принимает на себя гидроизоляция — рулонная мембрана. На скатных крышах образовавшиеся на ее поверхности капли под собственным весом стекают вниз и отводятся от края фасада при помощи капельника.

Без капельника конденсат будет стекать по лобовому деревянному перекрытию, что со временем может привести к его разрушению

Наличие капельника чаще всего обусловлено конструкцией «пирога» кровли в зависимости от выбранного основного материала и схемы утепления.

Елена Малыгина, мастер по строительству онлайн-сервиса для поиска специалистов «Профи»:

— При битумной черепице и холодном чердаке, где утепление находится в перекрытии, а роль гидроизоляции играет подкладочный ковер, капельник и мембрана отсутствуют. И, напротив, в схеме с металлочерепицей наличие гидроизоляционной мембраны и, как следствие, капельника обязательно.

Помимо того что капельник позволяет лишней влаге покинуть подкровельное пространство, есть у него и другие функции:

  • он предотвращает попадание воды под кровлю, например при сильном ветре и косом дожде;
  • отводит воду от фасада здания, не давая каплям стекать по стенам и перекрытиям;
  • защищает подкровельное пространство от насекомых, проникающих между настилом и лицевыми досками;
  • предотвращает образование наледи на краю крыши;
  • снижает ветровую нагрузку на подкровельное пространство, разбивая поток воздуха на входе в вентканал;
  • может работать вместе с водосточной системой, если его край заведен в желоб водостока.

Чем утеплять крышу загородного дома: плюсы и минусы материалов

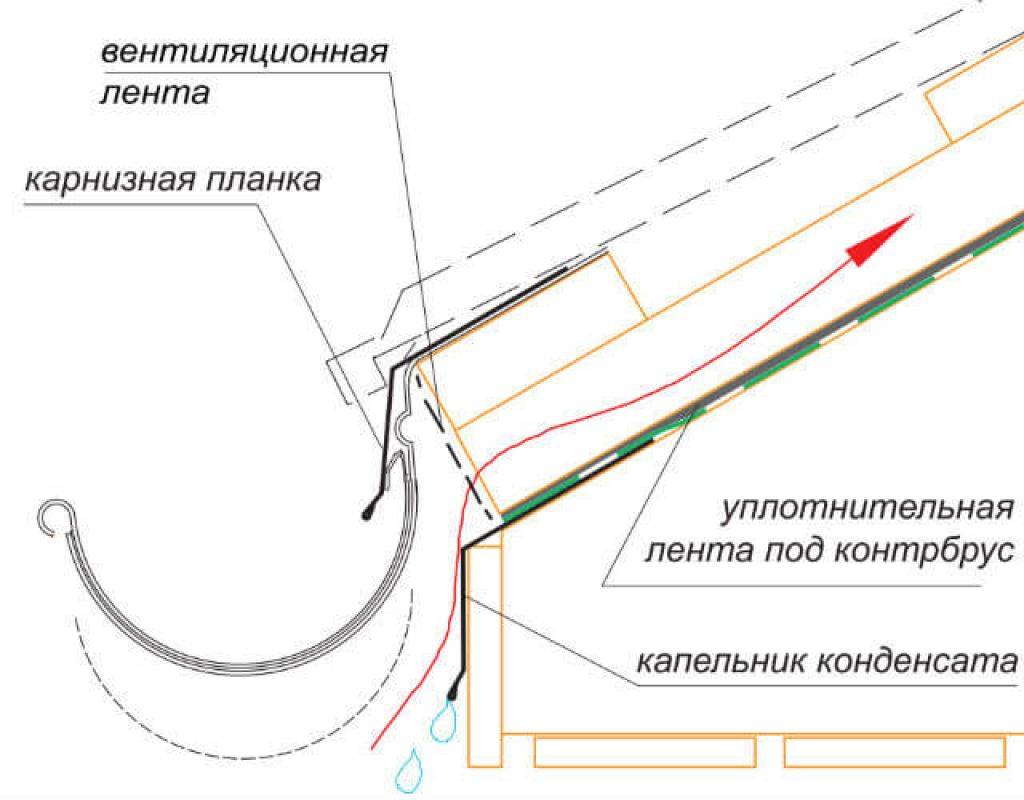

Капельник и карнизная планка

Капельник и карнизная планка — два внешне похожих элемента. Их часто путают или пренебрегают установкой одного из них. Однако их функционал и расположение разные. Карнизная планка крепится непосредственно под основной кровельный материал и служит для отвода дождевой и талой воды с наружней поверхности крыши. Капельник работает, в первую очередь, на удаление конденсата из-под кровли.

Фото: pinterest.com

Из-за близкого, вроде бы, функционала часто возникает путаница: даже в каталогах строительных магазинов и инструкциях по монтажу кровли под капельником часто подразумевают карнизную планку или систему сразу из этих двух элементов. Проблемы начинаются, когда на стадии монтажа отказываются от установки одного из этих элементов, чаще капельника, оставляя только карнизную планку.

Андрей Когут, технический специалист направления «Скатная кровля и холст» ТЕХНОНИКОЛЬ:

— В этом случае вода будет стекать по краю карниза, попадать на обрешетку, лобовую доску и далее на фасад. Намокшее деревянное основание — это мина замедленного действия. Рано или поздно разрушительное действие влаги обнаружит себя: гниение, плесень, намокший утеплитель, а значит, и потеря энергоэффективности.

Лыжная трасса и гоночный трек: самые необычные крыши мира

Виды капельников

Фото: pinterest.com

Капельники не отличаются особой декоративностью и их внешний вид крайне утилитарен, а размеры стандартизированы. По форме это Г-образная планка с внешним изгибом в нижней части, который придает жесткость всей конструкции и позволяет отводить воду. Средние значения ширины, длины и толщины капельника такие:

  • длина — от 1,2 м до 2 м;
  • ширина всего элемента в развертке — от 20–30 см;
  • толщина — до 0,5 мм.
  • угол изгиба обычно 90 градусов (у карнизной планки он варьируется от 90 до 130 градусов).

Возможно изготовление элемента и по индивидуальным размерам. При наличии листогиба сделать капельник можно самостоятельно.

По месту установки

Выделяют два основных вида капельников — карнизные и фронтонные. Первые крепят на краю свеса под гидроизоляционный слой. Фронтонные капельники устанавливают по торцевой кромке ската края до конька (обязателен для мягкой кровли). В отличие от карнизного, его профиль напоминает букву Т и у него три загиба.

Также существуют парапетные капельники. Это П-образные металлические профили, которые устанавливают поверх бетонных парапетов крыш и балконов. В таких капельниках загибы, направляющие воду, расположены у каждого из двух свесов.

По материалу

Капельник и карнизную планку делают из одних и тех же материалов, и чаще всего это металл.

  • Оцинкованная сталь. Самый дешевый и простой с точки зрения внешнего вида материал для капельника. Считается прочным — при условии, что поверхность не подвергается различным механическим повреждениям.
    В случае если его регулярно царапают ветки деревьев или на него опирают приставную лестницу, оцинкованный слой может поцарапаться и капельник начинает ржаветь.
  • Алюминий. Такие капельники более стойки к коррозии, но при этом по-прежнему экономичны. Однако при монтаже алюминиевых капельников важно использовать алюминиевые же гвозди, в противном случае можно спровоцировать ржавчину.
  • Винил. По сути, это пластиковый капельник, его чаще всего сочетают с отделкой из сайдинга. Выпускается в разных цветах, но в отличие от металлических профилей менее прочный.
  • Медь. Наименее распространенный материал для капельников и самый дорогой. Чаще всего им дополняют медную отделку кровельного свеса, включая карнизную планку и желоба ливневой канализации.

По цвету

Производители предлагают широкий выбор цветов, которые можно подобрать точно в тон основной кровле или водосточной системе. По способу нанесения красителя это может быть порошковое окрашивание, тогда поверхность планки будет иметь шероховатость и матовый тон. Если поверх металла нанесен полимерный слой, капельник будет гладким и глянцевым. Вне зависимости от выбранного материала строители советуют не забывать перед монтажом удалять защитную прозрачную пленку с лицевой части изделия.

Андрей Когут:

— При выборе следует опираться на параметры надежности и эстетики. Важно, чтобы это был толстый лист металла с защитным полимерным покрытием или из каменной крошки. Первый вариант подходит как для металлических кровель, так и для гибкой черепицы.

Виды наружной отделки дома — что выбрать, все плюсы и минусы

Установка капельника

Вот ряд требований, которые стоит учитывать при монтаже этого элемента:

  • для крепления используют ершеные гвозди. Это специальные кровельные гвозди с кольцевой насечкой, которые прочно удерживаются в древесине;
  • шляпки гвоздей должны быть большого диаметра, в среднем 9 мм;
  • гвозди забивают в шахматном порядке;
  • расстояние между каждым креплением — 120–150 мм. Если расстояние больше, то возникает риск температурного расширения металла, в результате чего появятся волны;
  • планки укладывают от любого края карниза (слева направо и наоборот) поочередно с нахлестом 30–50 мм.

Для металлочерепицы

Для металлических утепленных кровель наличие капельника строго обязательно. Его монтируют на стадии укладки утеплителя и до монтажа гидроизоляционной пленки. Пошагово этот процесс выглядит так:

  1. Капельник укладывают на лобовую доску от угла карниза.
  2. Поочередно с нахлестом в 3–5 см все планки крепят кровельными гвоздями в шахматном порядке с шагом 10–15 см.
  3. На внешний горизонтальный край капельника (с небольшим отступом) укладывают двустороннюю самоклеящуюся бутилкаучуковую ленту.
  4. В обрешетку кровли закладывают утеплитель, который поверх покрывают гидроизоляционной мембраной.
  5. С бутилкаучуковой ленты снимают защитный слой и к клейкой основе прижимают край мембраны.
  6. После того как мембрана уложена внахлест и плотно закреплена на капельнике, приступают к монтажу основной кровли.

Елена Малыгина:

— Зона крепления гвоздями обязательно должна перекрываться гидроизоляционной мембраной, приклеенной битумной лентой. Нахлест капельника рекомендуется дополнительно проклеить кровельной мастикой.

Для мягкой кровли

На кровлях из мягкой битумной черепицы роль капельника выполняет карнизная планка. Этапы монтажа выглядят так:

  1. Металлическую планку укладывают на край сплошной обрешетки до настила черепицы.
  2. Элементы крепят гвоздями с шагом 150–200 мм и нахлестом 5 см.
  3. Поверх капельника укладывается самоклеящийся подкладочный ковер.
  4. Дополнительно капельник обклеивают карнизной черепицей.
  5. Затем приступают к укладке рядов мягкой кровли.
  6. Нижний край капельника заводят в водосточный желоб.

Андрей Когут:

— Капельник монтируют под кровельное покрытие, чтобы максимально эффективно отводить воду в водосточный желоб. Зону нахлеста дополнительно герметизировать не нужно, так как капельник будет единой конструкцией, а подкладочный ковер и сама кровля защитят от влаги.

В остальном могут быть нюансы, которые нужно уточнять у производителя кровельного покрытия. Так, например, для кровли из еврошифера капельник производится на основе картона, пропитанного битума, как и сам еврошифер.

устройство на кровле, для чего нужен, виды и фото

Плесень или грибок могут стать настоящий проблемой для жильцов частного дома. Чтобы избавиться от них, часто требуются дорогостоящие препараты и значительный период времени. Однако даже самые продвинутые средства не гарантируют избавление от этих неприятных образований. Чтобы предотвратить такие проблемы, необходимо принять определенные меры еще в процессе строительства: отличным вариантом станет установка капельника на крыше. В данной статье мы рассмотрим особенности этого сооружения, его суть, выбор материала для монтажа, а также узнаем, как именно эта конструкция сопротивляется появлению влаги в доме.

Основная цель капельника для крыши

Капельник это фартук свеса, установленный у карниза и фронтона. Основная задача этого сооружения – это защитная функция (он не позволяет влаги стекать на фасад здания). Во время выпадения осадков потоки воды постепенно вымывают строительные смеси из основной конструкции — в дальнейшем это может привести к обрушению стен. Чтобы избежать такой проблемы, эти потоки должны быть отправлены к системе водоотвода. Такую задачу и выполняет капельник.

Дополнительно капельник для крыши способен защитить карниз от появления гнили, которая образуется в процессе скапливания влаги в нижней части крыши. Если устройство не будет отводить лишнюю влагу от этой части, то сверху начнет появляться грибок и плесень.

Обычно специалисты устанавливают капельник в нижнюю часть гидроизоляционного слоя кровли – за счет выбора такого места удается весь скопленный конденсат отвести напрямую в желоба. По ним уже все осадки и вода отходят подальше от здания. За счет установленного капельника доски у скатов крыши постоянно остаются сухими, а значит, что можно продлить их срок службы.

У этой конструкции есть не только эстетическая функция: капельник дополнительно укрепляет края кровли и защищает ее от возможных ураганов и ветров. В зимний период это сооружение не позволяет образоваться ледяным наростом под кровлей. Некоторые предпочитают устанавливать капельник под окнами и входными дверями – это помогает защитить доступные проемы от попадания влаги и других осадков.

Типы конструкций

Если рассмотреть классификацию, то можно выделить только два вида капельника: карнизный и фронтонный. Те, кто не особо разбирается в строительной сфере, могут спутать капельник с карнизной планкой. Их функционал схож между собой (оба сооружения отвечают за отвод лишней влаги от дома), но основная цель карнизной планки – это направление воды, которая непосредственно сходит с кровли. Капельник для крыши же отвечает за конденсат, который образуется в месте укладки гидроизоляционного слоя.

Если не понимать эту четкую разницу, то во время монтажа можно допустить ряд ошибок: например, имели место случаи, когда специалисты устанавливали только один из элементов. Обычно могут установить только карнизную планку. Если допустить подобную ошибку, то такая кровля прослужит гораздо меньше по времени. Именно поэтому профессионалы обязательно рекомендуют проверить, чтобы обе детали были установлены – таким образом, вы наверняка сможете защитить ваш дом от воздействия негативных факторов. Монтаж капельника максимально помогает решить такую задачу: в подкровельной части обязательно оставляют небольшой зазор для воздухообмена.

Если вы устанавливаете мягкую кровлю, то обязательно позаботьтесь о фронтонных планках. Они помогают защитить свес фронтона от лишних осадков. Данное сооружение устанавливается в области подкладочного ковра, а снизу он соединен с карнизной планкой. Если же в покрытии крыши используются жесткие части, то лучше использовать торцевой наличник (это характерно для черепицы и профнастила). Именно по этой причине фронтонная планка получила название капельника конденсата для мягкой кровли.

Основные характеристики и свойства

В производстве капельников чаще всего используются такие материалы, как оцинкованная сталь или поливинилхлорид. Иногда производители прибегают к применению стали с дополнительным полимерным покрытием или из алюминиевого листа. Полиэтиленовые капельники встречаются на рынке весьма редко.

Для водосточных работ преимущественно выбирают оцинкованную сталь. Основное достоинство этого материала – его доступность на рынке относительно ценовой категории и ассортимента. Выглядит это следующим образом: стальные листы имеют толщину 0,4-0,5 мм; они оцинковываются с помощью электролитов или горячим методом – это помогает защитить материал от коррозии. Однако есть и уязвимое место у этого материала – небольшой срок службы. К примеру, у полимерных покрытий он больше в несколько раз.

Материал с полимерным покрытием – это более тонкий стальной лист, который не превышает 0,3 мм. Здесь также проводится процесс оцинкования, но также обязательно производитель делает хромирование, грунтовку и наносит полимерный состав. Также специфика полимерных смесей во многом зависит от климатических зон, где они используются. Таким образом, вы можете быть уверены, что покрытие защитит детали вашего дома от воздействия внешней среды. Чтобы у потребителей появился большой выбор оттенков и цветов, производители добавляют в растворы красящие пигменты.

Доступность на рынке и относительно низкая цена – это главные плюсы изделий ПВХ. При этом такие элементы мало весят и представлены в широком ассортименте цветов и оттенков. Также специалисты утверждают, что материал не поддается коррозионному воздействию и защищен от воздействия ультрафиолетовых лучей. Минус – это срок эксплуатации таких изделий, который на практике не превышает 15 лет. Также не рекомендуется использовать подобные материалы при низких температурах – они становятся слишком хрупкими.

Основное отличие разных видов капельников – это их форма. Если рассматривать загибы карнизного элемента по отдельности, то один из них формирует юбку и фартук, а другой – это ребро жесткости. Капельники для мягкой кровли отличаются количеством таких загибов – их в данном случае целых три, а также здесь предусмотрена более широкая конструкция. У всех деталей стандартная длина – 200 мм. Это стандарт предусмотрен для простой транспортировки и монтажа.

Как происходит монтаж капельника?

Специалисты выделяют несколько общих правил, которые необходимо соблюдать при установки капельника на различных видах крыш:

  1. Деталь не должна создавать препятствия для проникновения воздушных масс внутри кровли. Такая система не позволяет образовываться гнили в деревянной конструкции и под утеплителем.
  2. Планки необходимо устанавливать только по кромке крыши – нельзя допускать возникновение перекосов.
  3. Обязательно удалите защитную пленку с элементов перед их установкой.
  4. Планки обязательно нужно установить внахлест – длина шага должна быть в интервале 20-50 мм.

Также при проведении монтажных работ существует несколько различий для работы с мягкой и жесткой кровлей. Рассмотрим эти особенности отдельно.

Для профнастила, ондулина и черепицы

Напомним, что для работы с профнастилом и черепицей обязательно используют разреженную обрешетку. Именно поэтому капельник необходимо будет установить на начальную планку. Однако предварительно не забудьте установить детали для водосточных желобов. Их нужно будет закрепить на лобовой доске, присоединенной к торцам стропил – в качестве крепежей можно использовать гвозди или саморезы.

Чтобы водяные потоки не разбрызгивались, прямо в желоб опускают сами края капельника. Именно поэтому в первую очередь установите желоба, а уже потом сам капельник. Используйте гвозди или саморезы, которые обязательно нужно установить в шахматном порядке. Также нахлест карнизных планок не должен быть менее 50 мм. Чтобы зафиксировать слой гидроизоляции, используйте двустороннюю клейкую ленту.

Для битумной черепицы

Мягкая кровля подразумевает обязательной использование сплошной обрешетки. Капельник крепится непосредственно к ней. Здесь обязательно помните, что фронтонная планка необходима для отражения потоков воды от фронтона и ее правильного направления вниз. Именно поэтому монтаж начинают от карниза.

Фронтонная планка обязательно стыкуется с карнизной – соблюдайте нахлест в 20 мм. Планки должны располагаться вплоть до конька кровли. Капельник обязательно устанавливается на подкладку, а не на саму обрешетку.

Советы специалистов

В качестве основных рекомендаций от специалистов можно выделить следующие:

  1. Лучше всегда выбирать капельник для гибкой черепицы с большей толщиной. Вы сможете в дальнейшем лучше защитить пространство под кровлей от попадания влаги, веток и града – также капельник для гибкой черепицы сможет защитить кровлю от механических повреждений.
  2. Используйте специальную мастику для обработки нахлестов планок.
  3. Обязательно подрезайте ребра жесткости перед монтажом — за счет этого вы сможете добиться хорошей стыковки элементов.
  4. Фартук предварительно оклеивается карнизной черепицей.
  5. Обязательно следите за изгибом фартука для мягкой кровли – он должен составлять 100-130 градусов.
  6. Убирайте защитную пленку с отвеса перед установкой.
  7. Контролируйте наличие вентиляции под кровлей. Так вы убережете утеплитель от порчи, и вам не придется тратить больше количество средств на дорогостоящий ремонт. Если же вам в дальнейшем придется также делать замену стропил, на которые попал конденсат, то заплатить придется в несколько раз больше.
  8. Для предотвращения образования наледи устанавливайте фартук поближе к желобам.
  9. Не стоит зацикливаться на экономии средств при покупке капельника. Только потратив крупную сумму денежных средств, вы можете быть уверены в качестве вашей конструкции.
  10. В целях профилактики обязательно прочищайте всю систему водоотвода хотя бы один раз в год. Так вы значительно продлите срок эксплуатации вашей конструкции.

Поскольку ошибки могут привести к неприятным последствиям в процессе монтажа. Именно поэтому рекомендуется предоставить все сложные операции в плане монтажа капельника специалистам с большим опытом. К установке капельника для крыши нужно отнестись со всей ответственностью, поскольку он отвечает за надежность кровли и дома в целом.
