Рольставни – что это такое, устройство, где устанавливают, плюсы и минусы конструкции, существующие виды

В 21 веке каждый современный житель стремится не только защитить, но и скрыть свое имущество от посторонних глаз. Очень популярным и комфортным способом решения этой задачи стала разновидность жалюзи – рольставни. Они подходят не только для обеспечения безопасности, но и как вариант украшения дома и разнообразия интерьера.

Что такое рольставни?

Рулонные жалюзи широко используются как в частных владениях, так и в промышленном производстве. Они представляют собой конструкцию из пластин, которые двигаются по двум направляющим. Рольставни несут несколько функций:

1. Декоративную. Облагораживают и придают современный вид помещению или зданию. Рулонные жалюзи очень практичны в использование.
2. Шумо- и теплоизоляционную функцию.
3. Защитную. Профилактика краж, вандализма, и защита имущества от посторонних глаз.

Устройство рольставней

Для полноценной работы, конструкция должна состоять из четырех важных элементов:

1. Металлического полотна из ламелей – полосы, соединенные между собой.
2. Защитного короба – места, куда собираются ламели при запуске механизма.
3. Наматывающего вала, на который накручиваются ламели. Он расположен внутри короба.
4. Направляющие пластины с прорезями по бокам. Этот элемент обязателен и используется, чтобы обеспечить плавное скольжение ламель.
5. Рольставни имеют элементы запуска и блокировки – это различные включатели/выключатели, пульты, ключ замка и так далеею Дистанционное управление часто встречается при установке рольставней на окна, так как это гораздо комфортнее ручного запуска.

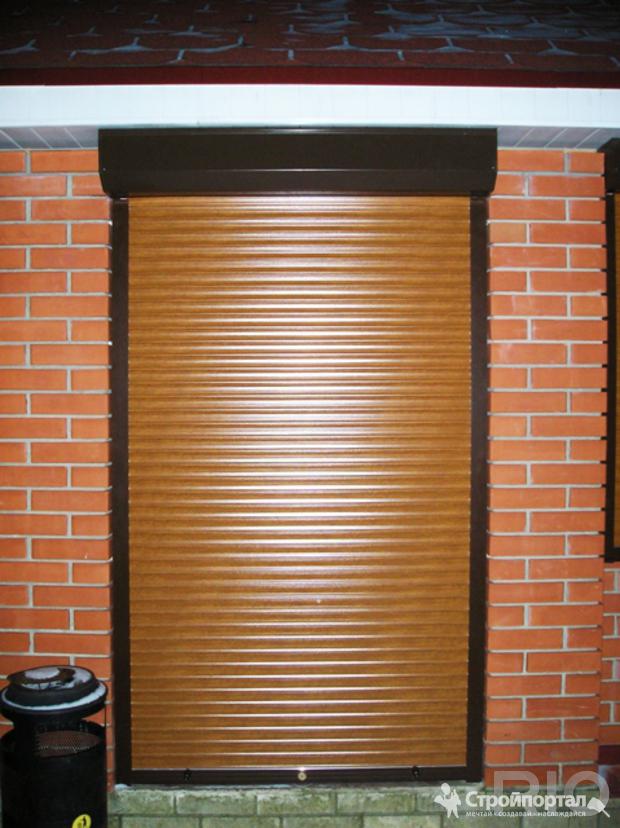

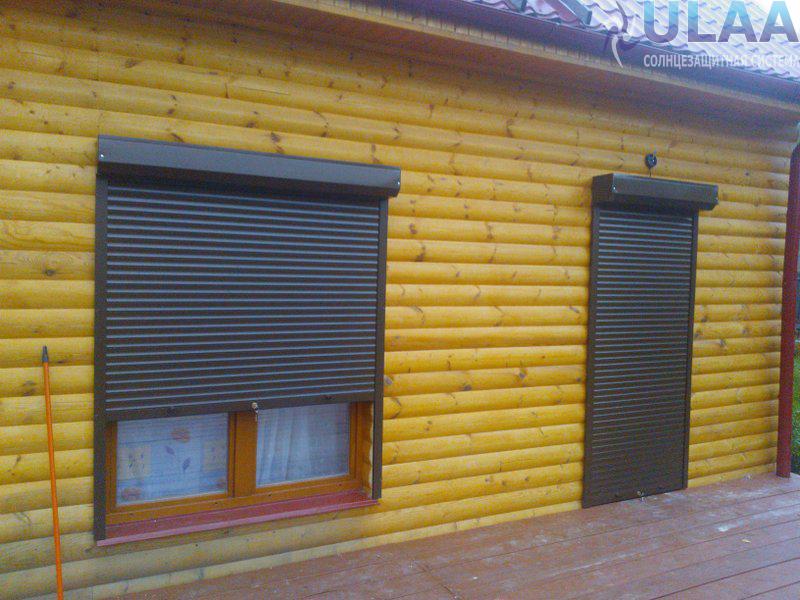

Где устанавливают рольставни?

Необычный вид жалюзи – ролеты, стремительно набравшие популярность, сейчас можно встретить на каждом шагу: на рынках, в квартирах и частных домах, магазинах и торговых центрах. Владельцы открытых точек так же полюбили рольставни за возможность в считанные минуты превратить павильон в безопасное хранилище. Жалюзи можно установить в любом проеме, но чаще их ставят:

• на окна;
• как гаражные ставни;
• как декорацию.

Плюсы и минусы рольставней

К списку положительных сторон рулонных жалюзи относят:

1. Безопасность. Возможность подключения механизма к системам защитной и пожарной сигнализаций, и их автоматическое включение.
2. Разнообразие текстур, материалов и цветовой гаммы. Такой широкий выбор разрешает подобрать жалюзи не только в зависимости от назначения, но и от интерьера.
3. Удобство в установке. Роллеты монтируются в любом проеме и разными способами, например, можно установить внутренние рольставни на окна, они почти не требуют длительной подготовки и без проблем монтируются на начальном этапе ремонтных работ.
4. Прочность. При принадлежности рольставней к категории жалюзи, они обладают высокой износоустойчивостью, являясь дополнительной броней для окон.
5. Многофункциональность. Жалюзи можно использовать как для шумоизоляции и безопасности, так и для декоративных целей, можно установить рольставни в санузел, чтобы скрыть коммуникации, портящие интерьер.

Как и любой другой способ удовлетворения потребности в защите, рольставни имеют свои недостатки:

• высокую цену;
• сложность в ремонте.

Виды рольставней

Роллеты можно классифицировать по множеству признаков:

1. Степени защиты. Абсолютно все рольставни являются защитными, степень их защиты может варьироваться только в зависимости от материала изготовления и предпочтений покупателя.
2. По типу монтажа роллеты делятся на встроенные, которые монтируются внутрь проема, и накладные, которые устанавливаются на фасад здания.
3. По материалу, из которого изготавливают рулонные жалюзи.
4. Управлению. Существует два типа привода: автоматический – это роллеты, оснащенные электрическим приводом, и ручной, когда осуществляется механическое управление.
5. По назначению жалюзи могут делиться на: защитные рольставни для гаража или окон, декоративные роллеты, сантехнические рольставни, мебельные жалюзи и автомобильные роллеры.

Материал рольставней

На сегодняшний день существует огромное количество разного сырья, которое может быть использовано при производстве ролетов. В зависимости от того, будут это рольставни для шкафа или гаража выбирают подходящий материал. Изделия изготавливаются из:

• пластика;
• стали;
• дерева;
• алюминия.

Пластиковые рольставни

Пластиковые жалюзи устанавливаются в небольших проемах, но не для защиты окон или торгового помещения, потому что несут изначально декоративную функцию. Хотя пластик является не самым надежным материалом и легко подвергается деформации, он отлично защищает помещение от пыли, шума, плохой погоды и яркого солнечного света. Пластиковые изделия можно декорировать и видоизменить. Очень часто дизайнеры предлагают установить рольставни в туалет, вместо дверей в шкафу или для того чтобы замаскировать несимпатичные трубы и коммуникации.

Металлические рольставни

Большинство роллетов делают из алюминия, потому что это легкий материал, который помогает изготовить компактную конструкцию. Такие рольставни отлично выглядят, хорошо защищают от солнечных лучей и стоят гораздо дешевле стального аналога. С защитными функциями эти роллеты справляются хорошо. Стальные можно назвать образцом прочности и надежности. Если требуется максимальная защита, то это подходящий вариант. С другой стороны, стальные роллеты тяжелые и громоздкие, при этом цена значительно выше, чем у алюминиевых.

Деревянные рольставни

Как и пластиковые, деревянные изделия используют не для защиты имущества, а чтобы уберечь помещение от природных факторов: ветра, пыли, непогоды и яркого света. Еще они выполняют декоративную функцию, подходят для кантри интерьеров. Жалюзи из такого материала хорошо смотрятся в частных, загородных домах, особенно если здание выполнено из дерева или кирпича темного цвета. В дополнение эти рольставни обеспечивают покупателям нужную звуко- и теплоизоляцию.

Способы монтажа рольставней

Существует три варианты установки рулонных жалюзи, все зависит от размера проема и пожеланий хозяина помещения:

1. Внутренний или встроенный. Такой способ предполагает установку непосредственно в проем. При этом он делится на монтаж коробом наружу и внутрь. Внешне варианты почти не различаются и имеют одинаковые недостатки: сокращает угол обзора и отнимает небольшое количество света.
2. Накладной. В этом способе короб крепится на фасад здания. Рольставни на окна наружные позволяют достичь максимального обзора и незаметность конструкции из окна.
3. Смешанный или комбинированный метод предполагает монтаж короба в заранее подготовленную нишу над окном, которую необходимо продумать еще на этапе постройки помещения.

Типы управления рольставнями

Рулонные жалюзи могут управляться двумя способами:

• автоматически;
• механически.

Электропривод позволят привести роллеты в движение только одним нажатием, это, удобно, но и требует финансовых вложений. Мотор встраивается внутрь вала и не влияет на размер конструкции. Автоматическое управление делится на два варианта:

1. Радиоуправление. В движение конструкцию приводит пульт дистанционного управления.
2. Проводное управление осуществляется с помощью специальных замков и включателей.

По сравнению с автоматическим, ручной способ управления выигрывает за счет своей практичности. В случае отключения электроэнергии или перепадов напряжения защитные жалюзи не перестанут работать. В зависимости от веса конструкции для ручного привода есть несколько вариантов:

1. Ленточный привод – до 15 кг.
2. Карданный привод – до 36 кг.
3. Тросовый привод – до 100 кг.
4. Пружинно-инерционный – до 80 кг.

Как выбрать рольставни?

Для начала необходимо определить назначение рулонных жалюзи. Для этого стандартные производимые роллетные системы различаются в соответствии с показателями защиты:

1. Высокая звукоизоляция, предотвращение попадания пыли, воды, ветра и яркого света, помещение не просматривается.
2. Защита от природных факторов, солнечных лучей и обеспечение безопасности от взлома примерно на 20 мин.
3. Все вышеперечисленное и продление защиты от взлома до 25 мин.
4. Продолжительность защиты от взлома составляет 35 мин.
5. Защита до 50 мин.
6. Полноценная защита от проникновения.

Еще при выборе рольставней нужно уделить внимание площади изделия. Рекомендуется пригласить специалистов, чтобы выполнить замер и после изготовить подходящую конструкцию. Следует учитывать несколько факторов:

1. В разные проемы необходимо подбирать подходящий монтаж.
2. Материал, который используется в качестве наполнителя для ламелей. Это очень важно, поскольку внутри панели может быть пластик и тогда, например, рольставни на двери не будут иметь ту степень защиты, на которую рассчитывал покупатель.
3. Конструкция запирающего устройства и его месторасположение.
4. Расцветка или узор на полотне. Современные технологии позволяют нанести абсолютно любой рисунок, с помощью фотопечати. Еще можно заказать прозрачные роллеты.

Установка рольставней

Очень важно обращать внимание на способы монтажа, не каждый метод будет выгодно смотреться и использоваться. Например, рольставни для туалета лучше вмонтировать в проем, а вот на гараж можно установить их любым способом. Перед тем как установить изделия, необходимо выполнить ряд подготовительных мероприятий:

1. Проверка ровности оконного проема с помощью рулетки. Разница между размерами диагоналей не должна превышать 5 мм. В случае обнаружения погрешности, размеры необходимо уравнять.
2. Проверка горизонтали верхнего/нижнего откосов строительным уровнем. Максимальное допустимое отклонение – 1,5 мм на каждый погонный метр.
3. Удаление неровностей, сколов и трещин на откосах.

Последовательность установки рольставней:

1. Сборка и монтаж короба.
2. Необходимо подготовить короб к установке.
3. Разметка под крепежи.
4. Сверление отверстий под крепежные элементы.
5. Прикрепление каркаса роллетной системы.
6. Монтаж системы управления.
7. Установка полотна.
8. Корректировка и настройка автоматического управления, если это необходимо.

Рольставни в интерьере

Покупатели думают, что из-за грубого внешнего вида рольставни не подойдут и не впишутся в дизайн дома, квартиры или торгового помещения. Однако на самом деле они отлично смотрятся в каждом интерьере. Лучше всего рулонные жалюзи подойдут современным помещениям в стиле модерн или лофт, но даже в домашних, кантри интерьерах ставни подойдут, если будут только элементом декора. Например, деревянные рольставни очень хорошо подойдут для сельского дома и только подчеркнут самобытность и аутентичность помещения.

В санузлах, где ролеты скрывают трубы, технические коммуникации и прочее, обязательно необходимо правильно подбирать цвет и текстуру материала, в этом случае прозрачные рольставни не подойдут. Самым распространенным в помещениях материалом является алюминий, поэтому в салонах всегда есть нужный оттенок, либо его можно оформить под заказ. На декоративном пластике производители даже наносят печать, поэтому интерьер ванной можно дополнить рисунком или узором.



Назначение перфорированных рольставней

«Эсток» → Статьи → Установка рольставней → Зачем нужны перфорированные рольставни     Рольставни активно рекламируются в качестве защитных систем, надёжно защищающих двери, окна и витрины от злоумышленников. Зачем же в этом случае нужны перфорированные рольставни? Смогут ли они обеспечить настолько же эффективную защиту, как и обычные? Давайте разберёмся.   Зачем понадобилось делать в рольставнях отверстия   Отверстия в рольставнях делают их в некоторой степени прозрачными. Это очень нужно владельцам ночных магазинов или киосков, у которых имеется две противоположные задачи: обеспечить защиту витрины от злоумышленников и при этом сделать так, чтобы эта витрина просматривалась, было видно, что она освещена, и что на ней расположены продаваемые товары. Кто же будет заходить в магазин, витрины которого наглухо закрыты? Перфорированные рольставни чем-то напоминают решётку, но при этом могут сворачиваться: днём витрину открывают, и никакие прутья не мешают рассматривать товары. Рольставни состоят из отдельных полосок-ламелей, выгнутых из стальной полосы или полученных методом экструзии, непрерывного литья из алюминиевого сплава.   Вдоль продольных сторон ламелей имеются замки, которыми полосы сцепляются одна с другой. В развёрнутом виде они образуют сплошное полотно, достаточно прочное и способное противостоять попыткам взлома, а в скатанном виде убираются в рулон, скрытый в защитном коробе. Раскатываясь, ламели скользят по направляющим, жёстко укреплённым на краях оконного проёма. Поэтому раскатанное полотно закрывает проём прочной надёжной панелью. Вскрыть его без помощи электроинструмента невозможно — даже ломом можно только дырок наделать: для взлома нет опоры и злоумышленники, повозившись немного, оставляют свои намерения. Да и за то время, пока они будут пытаться вскрыть рольставни, наверняка успеет подъехать охрана.   Оконные рольставни выполняются из ламелей небольшой ширины, а витрины прикрывают более широкими полосами, размеры которых вполне позволяют устроить в них отверстия без ущерба для прочности.   Применение перфорированных рольставен Основную свою прочность рольставни имеют за счёт сцепленных краев ламелей. Фактически из них получается продольный стержень, в котором металл имеет двойную толщину, согнуть его довольно сложно. А по самой поверхности ламели рольставни далеко не так прочны — они лишь связывают края между собой. Так что если в них проделать отверстия, перемычки между рольставнями придадут им вполне приличную прочность. Получают эти отверстия штамповкой в стальных ламелях. На вид получается обычная решётка с перпендикулярными прутьями, но обладающая возможностью скатываться, открывая витрину. Такие торговые рольставни стали довольно популярны в последнее время именно для защиты витрин.   Перфорированные рольставни. Часть II   Как заказать рольставни Купить рольставни готовыми невозможно: их изготавливают только под заказ. Предложений по установке этой защиты различных видов, в том числе и перфорированных, довольно много. Все фирмы, занимающиеся установкой рольставен, получают ламели готовыми с предприятий, занимающихся их производством. Сама фирма только снимает размеры проёма, нарезает ламели в нужный размер, собирает полотно и устанавливает над окном барабан с механизмом наматывания. Так что цена у всех примерно одинакова и лучше обратить внимание на отзывы и рекомендации, касающиеся конкретной фирмы, чтобы оценить качество выполняемой работы. И вот на этой основе надо подбирать исполнителя и начать с вызова замерщика. Пригласив замерщика, можно с ним обсудить, какие лучше выбрать рольставни: советы опытного человека Вам не помешают. Заодно можно и определиться, какой привод лучше использовать. Вручную тяжёлые стальные рольставни не поднять, пружинный привод, часто применяемый для небольших окон, тоже может оказаться слабоват, так что лучше всего использовать электропривод. Это тем более удобно, что появляется возможность дистанционного управления и одновременного открытия всех рольставен. Можно при заказе рольставни на витрину одновременно заказать простые, неперфорированные рольставни на двери магазина и на окна подсобных помещений.   Ошибки при установке рольставней   Как и где заказать   Tel.: +7-495-589-8676, +7-925-514-6896, +7-925-514-6897. E-Mail: [email protected], [email protected] У нас Вы всегда можете заказать установку и действительно недорого купить готовые рольставни.   У нас Вы найдёте: разные по цветам, функциям и цене электрические или механические рольставни — на балкон, на ворота, окна или двери и т. п., расчёт приблизительной стоимости, отличный сервис — наши специалисты помогут правильно подобрать роллетные системы, учтут все Ваши пожелания, замерят и рассчитают стоимость, быстроту выполнения заказа, радующую всех наших клиентов, качество наших рольставней — механических или с электроприводом — отличное и проверенное временем!   Статьи о рольставнях   Советы по выбору рольставней для дома (НА БАЛКОН, ОКНА И ДВЕРИ): при установке роллетов для дома на этапе его проектирования применяется встроенный комбинированный монтаж или монтаж непосредственно с окном; если проёмы уже отделаны, а окна установлены — применяют накладной монтаж, для дач и загородных домов предпочтительнее антивандальные роллетные системы с высоким классом защиты; выбирая недорогой вариант управления, можно остановиться на пружинном механизме с щеколдами, а при большом количестве роллетных систем в доме предпочтительнее наличие электрических рольставней с дистанционным или групповым управлением, не забудьте про встроенную москитную сетку — она предусмотрена во многих роллетных системах. Бывают ли рольставни прозрачные? Да, существует четыре типа прозрачных рольставней: Перфорированные рольставни — перфорация в виде щелочек в замковой (верхней) части профиля Рулонные решётки — светопрозрачные профили с прямоугольными окошками (открытые) Смотровые рольставни — смотровой профиль аналогичен профилю решётки, но имеет полиуретановую вставку; следовательно, такие рольставни защищают от ветра, пыли и грязи и в то же время сохраняют светопрозрачность. Пластиковые светопрозрачные рольставни — выполнены из полупрозрачного ПВХ, подходят роллеты малых и средних размеров (небольшие окна и двери). Рольставни с регулированием светового потока — рольставни с раздвижными ламелями. Полотно рольставни может находиться в трёх положениях: Полностью открыто Растянутое положение — обеспечивает вентилируемость и регулируемую освещённость помещения Полностью закрыто — обеспечивает защиту от взлома   Что такое световой проём рольставни? Световой проём рольставни — это пространство, ограниченное направляющими шинами по бокам и коробом сверху. Световой проём + направляющие шины + короб = Габариты конструкции   Рекомендуем полезные статьи о рольставнях:   Виды рольставней (подробная классификация) Классификация рольставней (общая) Классификация рольставней по классам взломостойкости Советы по выбору рольставней для дома Особенности установки рольставней Какие ошибки допускают при установке рольставней Особенности установки рольставен в санузел Зачем нужны перфорированные рольставни? Перфорированные рольставни. Часть II Бронированные рольставни Встроенные рольставни Рольставни для коттеджей и загородных домов Всё о рольставнях   Рольста́вни (англ. roll — рулон, рус. ставни) — разновидность жалюзи, выполненные в виде рулона, двух направляющих и скользящих по ним пластин. Встречаются также названия ролставни, роллставни, ролеты, роллеты, защитные жалюзи. Рольставни устанавливаются в оконные, дверные и гаражные проёмы и предназначены для защиты помещения от взлома, неблагоприятных погодных условий, шума, пыли, света и посторонних глаз. Главной характеристикой рольставен является упор на защитную функцию для проёмов. Обычно практика установки предполагает установку роллет снаружи для защиты стёкол от разбивания и непосредственно от проникновения злоумышленников.   По материалам Википедии

Рольставни с рисунком. Что это?

Приобретая рольставни с рисунком для дома (рольставни для санузлов, шкафа, антресоли), вы получаете полностью надежные конструкции для защиты окон, дверных проемов вашего помещения, которые подчеркнут индивидуальность здания и придадут ему оригинальный внешний вид.

Вариантов нанесения рисунка на роллеты множество — они ограниченны только вашей фантазией!

СПОСОБЫ НАНЕСЕНИЯ РИСУНКА НА РОЛЛЕТЫ

Изображения наносятся на роллеты методом фотопечати, выполнить такую работу могут только опытные специалисты. Изначально на поверхность полотна накладывают специальное вещество – праймер, цель которого – повысить качество прилипания краски к материалу. Так называемый УФ-принтер используют для нанесения рисунка с помощью особенных чернил с наночастицами. Различные интересные сюжеты на рольставни наносят следующими способами:

• прямой принт на полотне;
• принт на цветной рольставне;
• принт на роллетах с направляющей.

Стоимость данной услуги зависит от выбранного метода печати. Краски, которые используют для принта, совершенно безопасны для здоровья и экологичны, что подтверждено сертификатами.

НА ЧТО СЛЕДУЕТ ОБРАТИТЬ ВНИМАНИЕ?

Популярность применения рольставен с оригинальными изображениями в санузлах офисов, заведений общепита и частных домовладений растет год от года. При маленьких площадях таких помещений, рисунок – хороший выход для эстетичного оформления туалетов. Дизайнеры интерьеров дают несколько советов тем, кто собирается заказывать роллеты с изображениями:

Идеально смотрится рисунок на расстоянии от трех метров, тогда не видны зазоры между полосками рольставен. В туалете частенько до рисунка остается всего лишь 1 метр, тем не менее, людям нравится такой дизайн.

Рольставни с электроприводом минимизируют зазоры.

В санузлах применяют «веселые» изображения, в коридорах – более строгие картины. Лучше всего рисунки смотрятся на белом фоне роллетов.

Изображения на рольставни наносятся только до монтажа, на установленных роллетах такие работы не выполняются.

КАК ПОДОБРАТЬ РИСУНОК РОЛЬСТАВЕН САМОСТОЯТЕЛЬНО?

Если вы решили сами выбрать изображение для нанесения на роллеты, помните, что его нужно предоставить в формате JPEG или TIFF с достаточно высоким качеством. Желательно, чтобы исходный вариант картинки соответствовал размеру отпечатка, который вы хотите получить, иначе при растягивании теряется качество рисунка. То есть, если нужен фотопринт 1000 мм х 2000 мм, исходная картинка в идеале должна быть таких же размеров.

В итоге мы видим что направление — рольставни с рисунком очень перспективно, все чаще люди подходят к ремонту в доме, квартире креативно и с фантазией, именно им адресованна эта познавательная статья!

ДРУГИЕ СТАТЬИ:

РУЛОННЫЕ ВОРОТА В ГАРАЖ

ЧТО ТАКОЕ АЛЮМИНИЕВЫЕ РОЛЬСТАВНИ?

ЗАЧЕМ ОБСЛУЖИВАТЬ РОЛЬСТАВНИ

ПРИМЕНЕНИЕ САНТЕХНИЧЕСКИХ РОЛЛЕТ

РОЛЬСТАВНИ ОТ РОЛПРОМ — ЭТО НАДЕЖНО!



Вы знаете, что такое рольставни от RollershutterWA на DeviantArt

Что такое рольставни? Это простой механизм, используемый для эффективного закрытия дверей и окон. Вы можете либо свернуть его, либо прикрепить так, чтобы он открывался наружу по бокам. В настоящее время рольставни доступны в широком диапазоне дизайнов, отделок и стилей, от деревянного оттенка до тяжелой пыльной стали, что абсолютно предназначено для обеспечения некоторого вида дополнительной безопасности. Независимо от того, хотите ли вы закрыть какие-либо внутренние или внешние отверстия, все, что вам нужно сделать, это связаться с известным профессионалом и выбрать продукт, который лучше всего выглядит как с точки зрения внешнего вида, так и с точки зрения функциональности.

Теперь Если вы любитель кино, то я уверен, что вы, должно быть, заметили, как преступники стремятся атаковать пространство. Они планируют на недели, рассматривая все эти видимые предметы дома, и стараются сделать все возможное. Инвестиции в систему безопасности могут быть немного дорогостоящим шагом, поэтому вы можете установить лучшую серию рольставен Mandurah .

Помимо уединения и красивого вида, рольставни лучше всего использовать в целях безопасности. Барьер можно легко открывать и закрывать, наматывая и разматывая, что можно делать как вручную, так и электрически.Возможно, вы встретите компании, предлагающие защитные ставни, которые помогут эффективно сохранить вашу собственность в целости и сохранности.

Эмпирическое правило при покупке любых рольставней Mandurah гласит, что инвестирование в продукты, обеспечивающие должный уровень безопасности, означает увеличение общей стоимости вашей собственности. Хотя я наткнулся на несколько исследований, в которых говорится, что большинство грабителей не думают вторгаться в городские помещения с рольставнями.

Хотя каждый тип рольставни , Mandurah имеет свою собственную конструкцию и механизм, начиная от всей ставни и кончая индивидуальным размером и одной из лучших частей, с которыми она может работать естественным образом.

рольставни — определение — английский

Примеры предложений с «рольставнями», память переводов

tmClassЭлектронные системы для открывания, закрывания и отпирания дверей, ворот, ставен, навесных ставен, окон, рольставенstmClass Наружные рольставни из пластика и дереваCommon CrawlБлагодарим к радиоволновой технологии, у нас есть практически неограниченные возможности в создании систем управления рольставнями. патенты-wipo Необратимая передача, в частности, для мотор-редукторов для управления рольставнями и / или навесами Обычное ползание Придется ли мне заменить окна, прежде чем я смогу установить рольставни с механическим приводом Жалюзи? tmClassФиксированные или ручные, неконтролируемые покрытия световых колодцев, рольставни, жалюзи, рулонные конструкции, конструкции навесов, porchestmClassРоллеты и жалюзи-сетки для окон (из металла) tmClassDoors, Дверные коробки, Дверные рольставни и двери фурнитура металлопатенты-випоУлучшения в установке рольставнипатенты-wipoПучок рольставни и рольставнипатенты-wipoДетектор углового положения приводных устройств со встроенным трубчатым мотор-редуктором для роллетпатенты-wipoРоллетные ставниtmClassРоллеты, жалюзи и рольставни неметаллические и не текстильные разделенные по горизонтали на две части.tmClassРоликовые ворота из алюминияtmClassНе металлическая фурнитура для дверей, подъёмных дверей и рольставен Патенты-wipoТрубчатый мотор-редуктор и рольставни в сборе и метод установки конечных положений. Найдено 367 предложения с фразой Roller shutter.Найдено за 10 мс.Накопители переводов создаются человеком, но выравниваются с помощью компьютера, что может вызвать ошибки. Найдено за 0 мс.Накопители переводов создаются человеком, но выравниваются с помощью компьютера, что может вызвать ошибки. Они поступают из многих источников и не проверяются. Имейте в виду.

Разница между рольставнями и Global Shutter

В разделе «Затворы камеры и угол затвора» мы узнали, что существует два основных типа затворов, относящихся к видеоиндустрии:

• Электронные жалюзи
• Вращающиеся диски

Вращающиеся диски менее распространены и, вероятно, будут полностью выведены из употребления просто потому, что их преимущества могут быть включены в электронные жалюзи.

Эксклюзивный бонус: Загрузите БЕСПЛАТНЫЙ чертеж: Как создать фильм. Полное визуальное представление + видео процесса создания фильма от начала до конца.

Глобальный затвор

Сегодня существует два основных типа электронных жалюзи:

• Global Shutter
• Rolling Shutter

Традиционные пленочные камеры имеют вращающиеся диски, и каждый кадр экспонируется целиком.Такой кадр называется прогрессивным кадром.

Глобальный затвор снимает кадр целиком, как это делает хорошая пленочная кинокамера с вращающимся дисковым затвором. Все пиксели считываются в один и тот же момент времени, поэтому у нас есть целый кадр.

Идеальных глобальных затворов не существует, как никогда не существовало идеальных поворотных дисковых затворов. Однако электронные глобальные затворы обладают потенциалом максимальной точности и единообразия по всему кадру.

По этой причине многие категорически заявляют, что каждая камера должна иметь глобальный затвор .Это чушь. Это все равно, что сказать, что все камеры должны быть черного цвета.

рольставни

Роликовый затвор — это электронная система, которая сканирует строки (ряды) пикселей, аналогично тому, как происходит сканирование телевидения NTSC / PAL.

Посмотрите на изображение выше. Представьте, что каждая оранжевая рамка — это пиксель, а наше изображение состоит всего из трех пикселей. Когда наш герой поднимается по лестнице, пиксели считываются по одному, что приводит к задержке в последнем кадре.

Не позволяйте простоте моего примера вводить вас в заблуждение.Рольставни более сложны, и их можно сконструировать так, чтобы они напоминали общие ставни.

Система Rolling Shutter по сути повторяет системы телевизионного сканирования и очень полезна, если ваша камера снимает чересстрочное телевещание.

С другой стороны, большинство людей сегодня предпочитают захват в прогрессивных кадрах, чтобы имитировать внешний вид пленки, независимо от того, знают они это или нет. Таким образом, стало повсеместным требованием, чтобы электронные рольставни остались в прошлом. Вот несколько странных артефактов, которые может быть вызваны рольставнями:

• Jello Effect
• Skew
• Smear
• Exposure changes

Jello Effect, Автор: Джонен Эффект перекоса, Автор: Axel1963

Что лучше: рольставни или глобальные шторки?

Обычно КМОП-сенсоры используют системы рольставни, а ПЗС-матрицы — глобальные. Однако это не всегда верно. Есть CMOS-сенсоры с глобальными шторками и CCD-сенсоры с рольставнями.

Кроме того, существуют различные типы рольставен, и то, что некоторые технологии дают нежелательные результаты, не означает, что система или методика плохие.

Например, многие думают, что рольставни — это плохо. По большей части это происходит из-за дезинформации от идиотов, которые не понимают науки и технологий, стоящих за этим. На самом деле, есть много ситуаций, когда рольставни дают более кинематографический вид, чем глобальные!

Держитесь подальше от тех, кто заявляет, что технология хороша или плоха сама по себе. Проще всего забыть о технологиях и проверить себя. Вот почему я включил видео в эту статью. Художник не станет создавать шедевр непроверенной кистью, рекомендованной экспертом, так зачем же кинорежиссеру делать то же самое?

В конце концов, современные камеры намного сложнее. Скоро мы достигнем точки, когда технологии будут настолько недоступны нам (например, компьютеры, самолеты, медицина и т. Д.), Что мы будем вынуждены протестировать. Привыкай к этому.

Узел для рольставен | OpenHardware.io

Привет,

Друг спросил меня, смогу ли я сделать узел RollerShutter. Да, новый вызов для меня! Рад поделиться с вами своей работой: smile:

Это плата для управления рольставнями (0–100%) и определения концевых упоров с помощью ACS712 для определения тока двигателя. Он может управлять только 3-проводным двигателем (провода питания, вверх, вниз), постоянного или переменного тока, от 12 до 230 В. Для меня это нормально, поскольку я использую двигатель переменного тока. Но эта плата не может работать с двухпроводным двигателем постоянного тока. Вы можете подключить 3 кнопки (UP / DOWN / STOP) и / или внешнее устройство i2c (для тактильного, жестового…).

Важное примечание: я использую эту работу в образовательных целях. Будьте с этим очень осторожны. Это доска переменного тока, которая может быть смертельной. Если вы не знаете, что делаете, я не могу сказать вам достаточно, чтобы ничего не делать.

* Примечание: ссылка выше для покупки печатных плат на данный момент предназначена только для версии RFM69.

Общие характеристики:

Площадь основания микросхемы

Технические характеристики
Размер	44.4 * 45,4 (мм)
Размер компонентов	0805
MCU	Atmel328p TQFP
Радио	две версии: NRF24 smd или RFM69CW
Безопасность аутентификации	ATSHA204A
Обновление OverTheAir	Посадочное место флэш-памяти EEPROM SPI
Датчик тока	ACS712 Зона основания датчиков расхода, 5 Ампер при условии сигнала операционного усилителя. иметь красивую кривую АЦП 0-3 В
Реле	2 реле по 10 А: тип OMRON G5Q, 1xNO, 1xNO-NC за их площадь и качество
Понижение постоянного / переменного тока	HILINK_HLK-PM01 230 В-> 5 В
Винтовые клеммы	Шаг 5 мм. Вход переменного тока, источник питания двигателя, направление двигателя
Удлинители	3 разъема JST с шагом 1 мм: FTDI, AVRSPI, IOs

Безопасность на борту

• Варистор
• Предохранитель на 5 А на входе сети переменного тока для управления реле.
• Предохранитель на 1 А для Hilink AC / DC Stepdown.
• DS18B20A датчик для контроля понижающей температуры переменного / постоянного тока.
• Двойной драйвер реле для работы с реле и паразитами.
• Фрезерование пазов для дополнительной утечки.
• , вы также можете: наклеить жидкую ленту на контактные площадки печатной платы переменного тока и использовать изолирующую коробку.

Описание соединителей-удлинителей

• FTDI: JST разъем с шагом 1 мм
• AVRSPI: JST разъем с шагом 1 мм
• IOs: разъем JST с шагом 1 мм -> 3V / GND / A4 / A5 / D3, для кнопок UP / DOWN / STOP или I2C для внешнего выхода (тактильный переключатель, жест…) или какие-то щиты, которые я разработал 🙂

Описание разъемов переменного тока

Разъем
Вход переменного тока	подключите к линии переменного тока L к живому и N к нейтрали
MotorPowerSource	для 12-24VDC просто подключите источник питания к винтовой клемме 12_230, для 110-230V соедините вместе контакты винтовой клеммы Motor Power
Направление двигателя	Линии подъема и опускания двигателя

Описание вывода Arduino

Определение эскиза Arduino	Вывод Arduino	описание
MY_OTA_FLASH_SS	8	Вывод EEprom CS
ATSHA204_PIN	17 / A3	Номер контакта цифрового ввода / вывода Arduino для микросхемы ATSHA204A sot23 (для аутентификации)
RELAY_UPDOWN	15 / A1	Номер контакта цифрового ввода / вывода для реле SPDT
РЕЛЕЙНОЕ ПИТАНИЕ	16 / A2	Номер контакта цифрового ввода / вывода для реле SPST: нормально разомкнутый, двигатель роликовой заслонки выключен, если A2 == 1 и A1 == 0 движение вверх, если A2 == 1 и A1 == 1 движение вниз, если A2 == 0 отключение
DEBUG_LED	6	Номер контакта цифрового ввода / вывода для встроенного светодиода отладки
BUTTON_STOP	3	Номер контакта цифрового ввода / вывода для кнопки Stop
BUTTON_UP	18 / A4	Номер контакта цифрового ввода / вывода для кнопки Up или I2C
BUTTON_DOWN	19 / A5	Номер контакта цифрового ввода / вывода для кнопки «Вниз» или I2C
ACS712_SENSOR	A7	Контакт ADC для датчика тока ACS712
DS18B20_PIN	4	Однопроводный датчик температуры для бортового мониторинга

Вопросы и ответы о моем личном выборе

Почему не ESP?

• Мне эти микросхемы нравятся. Но мне не нужен Wi-Fi для моих узлов роллеров. Я предпочитаю использовать радио subghz + ic для подписи atsha.

Почему датчик тока для определения остановки?

• Конечно, есть и другой вариант для обнаружения простого триггера. Я посмотрел на него бегло, там не было такой большой экономии места, и я подумал, что датчик тока добавит плате больше верстальности.

Зачем столько капа, используя фильтрацию по аналогу и т. Д.

• некоторые ферриты, колпачки и т. Д.не все обязательны. они помогают улучшить ситуацию, но без некоторых частей все работает хорошо. Он там, на всякий случай, для отладки и все еще полезен, когда есть некоторые доступные посадочные места.

и др.

Наконец:

• С каждой новой вещью я получаю удовольствие от новых вызовов.
• Я попытался сделать плату, предназначенную для RollershutterNode, с автокалибровкой, со всеми возможными функциями / опциями / универсальностью при доступной занимаемой площади.

О датчике тока ACS

ACS чтение результатов измерения, от 0 до 1000 Вт с шагом 100 Вт:

Для удовольствия, это лампочки, которые я использовал для своих измерений (5 лампочек можно запитать отдельно, другой ряд — за один раз, так что можно сделать шаги 100 Вт)

Подробную информацию о схеме операционного усилителя см. На схеме.

Пример использования этой платы: RollershutterNode

Как управляется двигатель роллерных жалюзи:

На борту есть реле 2х10А. Двигатель роликовой заслонки, конечно, не использует 10А и 5А. Можно ли ожидать отсутствия демпфера при использовании реле повышенной мощности? Надеюсь 🙂 Если для вас обязательно, то он должен быть внешний, мало места на борту. Тем не менее, и для простой релейной платы вы можете многое контролировать с помощью 10 ампер.

Итак, у нас есть 2 реле, для рольставни:

• 1x NO, который включает / выключает питание на втором реле. Это как «Остановить мотор».
• 1X NO-NC, который можно переключать и перемещать вверх или вниз по двигателю роликового полотна. Помните, что это реле должно быть включено предыдущим. Таким образом, реле «заблокированы», вы не можете включить выходы «Вверх» и «Вниз» для двигателя одновременно и сжечь двигатель.

Как открыть / закрыть 0-100%

Нам нужно обнаружить ограничители движения вверх и вниз. Управляется бортовым датчиком ACS7125. Он будет определять ток двигателя, и мы будем считывать его с помощью АЦП на Arduino.Когда двигатель активен, происходит потребление энергии. И когда переключается верхний или нижний конец, двигатель останавливается (из-за механического переключателя …). Нет энергопотребления.

Как видите, с ACS712 мы можем знать, в каком состоянии мы находимся. Мы также можем прочитать некоторую кривую энергопотребления, если ne

FIBARO Roller Shutter 3 (FGR-223)

Подробную информацию можно найти на сайте производителя. Все руководства по продуктам доступны по адресу https: // manuals.fibaro.com/

Fibaro Roller Shutter 3 представляет собой модуль Z-Wave Plus третьего поколения от Fibaro Group для беспроводного управления оконными жалюзи, ставнями, гаражными воротами и солнцезащитными жалюзи. Его небольшой размер и улучшенная прошивка позволяют легко установить и обеспечить совместимость со всеми типами электрических двигателей (переменного тока) !

Fibaro Roller Shutter 3 может также работать как измеритель мощности !

Идеальная калибровка

Теперь вам не нужно знать, какой тип двигателя нужен для управления вашими жалюзи, ставнями или гаражными воротами, и использует ли он механическую или электрическую систему остановки. Fibaro Roller Shutter 3 работает с любым двигателем переменного тока!

Идеальная калибровка модуля Fibaro Roller Shutter 3 гарантирует, что модуль точно определит положение или состояние ваших жалюзи или ворот. Система калибровки предотвращает неправильное определение открытого / закрытого положения. Вы даже сможете увидеть угол наклона ваших электрических жалюзи.

5 индивидуальных режимов работы для идеального управления

Для улучшения контроля, Fibaro Roller Shutter 3 имеет пять режимов, которые позволяют ему идеально управлять любыми рольставнями, ставнями или гаражными воротами в соответствии с вашими потребностями.Вы можете выбрать режим беспроводного управления, точно соответствующий типу и функциональности вашего устройства. Блок управления (Fibaro Home Center 2) отображает каждый режим со своим значком и конфигурацией.

Мониторинг мощности в реальном времени

Еще одна полезная особенность этого модуля Z-Wave — возможность измерения мощности. Как и многие другие устройства Fibaro Z-Wave, Roller Shutter 3 также может измерять фактическое и общее энергопотребление любого подключенного устройства. Ваше энергопотребление всегда будет под контролем, и вы сможете использовать его более эффективно!

… и это еще не все! Для получения дополнительной информации о возможном использовании Fibaro Roller Shutter 3, пожалуйста, посетите наш раздел «Скачать».

Технические характеристики:

• Источник питания: 100-240 В ~ 50/60 Гц,
• Номинальный ток нагрузки: 4,2 А для ламп и резистивных нагрузок, 1,7 А для двигателей с компенсированным коэффициентом мощности (индуктивные нагрузки)
• Поддерживаемый двигатель тип: электродвигатели переменного тока однофазные,
• Необходимые концевые выключатели: электронные и механические,
• Потребляемая мощность: до 0.8W
• Рабочая температура: 0 ° C — 35 ° C,
• Активный элемент: микрозазорный релейный переключатель μ,
• Для установки в коробки: Ø = 50 мм, глубина ≥ 60 мм,
• Протокол радиосвязи: Z-Wave ( 500 series),
• Мощность радиосигнала: до 5 дБм,
• Диапазон радиочастот: 868,4 МГц
• Диапазон: до 50 м на открытом воздухе, до 40 м в помещении (в зависимости от местности и конструкции здания),
• Наружные размеры (Д x Ш x В) 42,5 x 38,25 x 20,3 мм
• Соответствие директивам ЕС: RoHS 2011/65 / EU, RED 2014/53 / EU

.
