Циркуляционный насос – виды, характеристики, производительность
Циркуляционный насос — оборудование для обеспечения обогрева жилья и не жилых помещений. При отсутствии центральной котельной станции с помощью циркуляционного насоса через систему автономного отопления осуществляется подача теплоносителя — горячей воды, во все комнаты квартиры или частного дома.
Циркуляционные насосы создают принудительную циркуляцию теплоносителя в трубопроводе, усиливают напор при недостаточном давлении, обеспечивают удаленные точки обогревательной системы, помогают преодолевать сопротивление установленных труб и батарей, необходимы при установке теплого пола.
Для эффективного обогрева жилой/нежилой площади и исправной работы системы автономного отопления важно выбрать подходящий циркуляционный насос. В этой статье мы расскажем про особенности, виды и характеристики такого оборудования, поможем подобрать и приобрести циркуляционный насос для обогрева различных помещений.
Конструкция и принцип действия циркуляционного насоса
Конструкция циркуляционного насоса включает в себя: электрический двигатель, вал для передачи крутящего момента, крыльчатку, которая находится в камере типа «улитка». Механизмы прибора заключены в металлический корпус, устойчивый к коррозии.
Принцип работы насоса основывается на интенсивном движении лопастей, которые прогоняют теплоноситель через трубы и батареи контура системы отопления. В самой простой реализации замкнутый контур системы отопления состоит из следующих элементов: котла, подачи теплоносителя, прогоняемого по трубам и батареям, обратки — остывшего теплоносителя, который возвращается назад в котел.
Циркуляционные насосы приобретают для улучшения систем отопления в жилых и не жилых помещениях, при большой протяженности трубы в несколько десятков метров с теплоносителем, при частых перепадах уровня в системе отопления и при наличии теплого пола.
Циркуляционный насос является обязательным при монтаже котла в подвале и подачи теплоносителя к удаленным точкам водоразбора, на второй этаж здания и выше.
Циркуляционные насосы препятствуют созданию воздушных пробок в трубах, продлевают срок эксплуатации котла, позволят полностью удовлетворить потребности пользователя в обогреве помещений. При этом такое оборудование отличается экономичным расходом электроэнергии. Стандартная маркировка помогает быстро выбрать наиболее подходящий насос под определенную систему отопления.

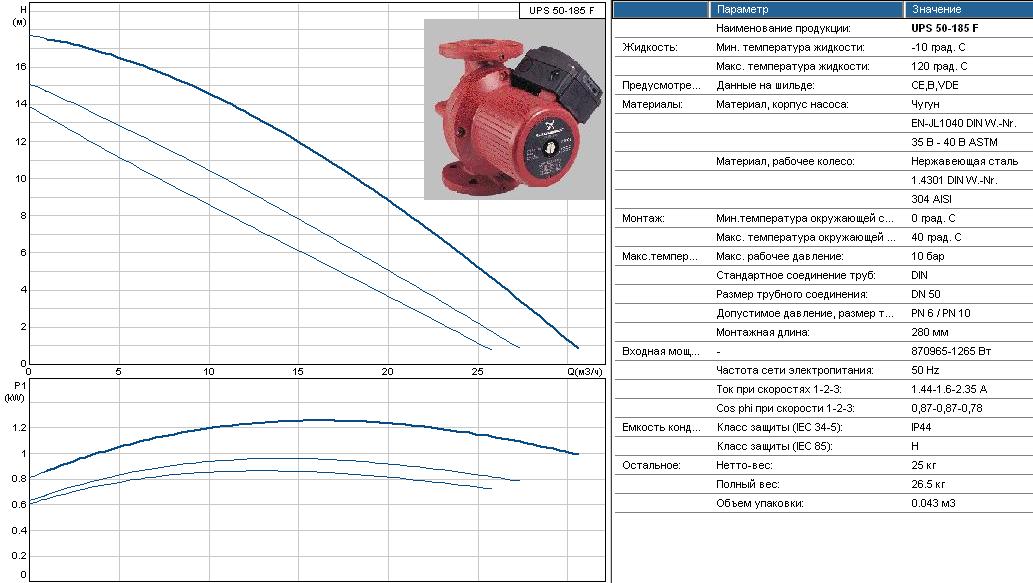

Пример маркировки циркуляционного насоса — UPS 25-40 180. Где UP — тип насоса, S — несколько рабочих режимов. Если буква S в маркировке отсутствует — это обозначает, что насос имеет одну скорость. Значение 25 — диаметр входной трубы выражается в мм; 40 — это напор, выражается в дм; 180 — монтажная длина прибора, выражается в мм. Также в маркировке может указываться соединение — фланец F с обозначением резьбы, материал N — сталь, B — бронза, если нет буквы обозначения, значит чугун.
Виды циркуляционных насосов
Циркуляционные насосы отечественных и зарубежных производителей можно разделить на два вида: с мокрым ротором и сухим ротором.
Конструкция насоса является ключевым классификационным признаком. Оборудование подходит для различных условий эксплуатации.
Циркуляционные насосы с мокрым ротором, в которых ротор и крыльчатка контактируют с теплоносителем, а статор расположен в герметичном стакане. Отличаются долгим сроком эксплуатации, просты в монтаже и легки в использовании. Способствуют удалению воздушных пробок в системе. Охлаждение двигателя, предотвращает его перегрев. Такое оборудование не создает шума, широко применяется в квартирах и частных домах.
Насос с сухим ротором состоит из двух раздельных узлов. В контакте с тепловым носителем находятся только лопасти колеса, которые предназначены для продвижения горячей воды по системе.
Насосы с сухим ротором считаются более сложными по конструкции и в обслуживании, отличаются высоким уровнем шума, требуют отведения специального помещения. Применяются, как правило, на предприятиях и производствах, где протяженность трубопровода превышает 200 метров.
Плюсы насосов с сухим ротором: мощность и производительность, высокий напор теплоносителя, низкое энергопотребление, перекачка жидкости с температурой до 115 градусов. Из минусов: насосы с сухим ротором чувствительны к качеству теплового носителя.
Выбираем циркуляционный насос
Сделать правильный выбор и приобрести подходящую модель циркуляционного насоса совсем не сложно. Главное, правильно рассчитать расход и напор теплоносителя, а также не забыть про потребление электроэнергии. Выбор циркуляционного насоса следует производить, учитывая следующие характеристики:
Место установки прибора. Циркуляционный насос устанавливается на трубы контура обратки, по которым прогоняется носитель с пониженной температурой. Этот помогает снизить износ деталей прибора, тем более, если лопасти крыльчатки выполнены из пластика. Устанавливается прибор на участок системы, где есть место для удобного ремонта или замены насоса, в случае необходимости.
Монтаж прибора осуществляется после расширительного бака, чтобы избежать возникновения вихревых потоков в системе отопления. При установке агрегата перед радиатором, может образоваться значительная разность температур теплоносителя. Для обеспечения теплого пола горячей водой, предусмотрены насосы с повышенной мощностью.
Мощность — ключевая характеристика оборудования, от которой зависит производительность прибора и эффективное обеспечение помещений теплоносителем. Циркуляционные насосы с избыточным значением мощности для определенной системы отопления могут послужить причиной возникновения аварийных ситуаций. Слишком малая мощность приведет к недостатку КПД оборудования и плохому обогреву. Значение мощности определяется по следующей формуле: мощность котла делят на разницу температур подачи и обратки.
Температурный диапазон — температура, при которой оборудование сможет исправно функционировать. Нарушения заявленного диапазона способны привести к преждевременной поломке рабочих элементов насоса.
Данная величина указывается в паспорте прибора.
Формула расчета производительности прибора и напора теплоносителя
Производительность прибора — это величина, обозначающая объем теплоносителя, который насос перекачивает за определенное время.
Формула расчета производительности: Qpu = Qn/(dt*1,165)
Qn — это мощность источника, условно считается 1 кВт на 10 квадратных метров площади помещения.
dt — разница температур на подаче теплоносителя в систему и на обратке, при выходе из системы. В большинстве случаев эта температура составляет 15 градусов.
1,165 — это стандартный коэффициент теплоемкости воды.
Рассчитаем необходимую производительность прибора для дома, площадь которого составляет 120 м2.
Qn = 120/10 = 12 кВт
12/(15*1,165) = 0,68 м3/час
Необходимый напор для циркуляции теплоносителя в системе и эффективного обогрева рассчитывается по следующей формуле:
Hpu = R*L*ZF/10000
R — стандартная величина, показатель потерь скорости трения, равен 150.
L — общая протяженность труб в системе теплоснабжения.
ZF — стандартный коэффициент сопротивления запорной арматуры с термостатическим вентилем, равен 2,2.
Рассчитаем необходимый напор для снабжения системы теплоносителем, если общая протяженность труб составляет 45 метров:
150*45*2,2 = 14850
Данное значение переведем в метры, разделим 14850 на 10000. Величина необходимого напора составляет 1,485 метра.
Материал рабочего колеса
В зависимости от модели циркуляционного насоса рабочее колесо, которое предназначено для транспортировки теплоносителя, может быть выполнено из пластика, чугуна, нержавеющей стали и латуни.
Рабочее колесо из пластика — менее прочное по сравнению с другими вариантами. Интенсивное движение лопастей в процессе работы, приводит к их деформации и выходу насоса из строя.
Чугун является более износостойким материалом.
Прибор с рабочим колесом из чугуна подходит для работы в системах малой и средней мощности.
Рабочее колесо из нержавеющей стали отличается своей долговечностью и устанавливается на аппараты с высокой производительностью.
Детали из латуни отвечают необходимым параметрам для длительного использования. На латунных поверхностях не образуется коррозия, не скапливаются органические или неорганические отложения.
Дополнительные функции циркуляционных насосов
Циркуляционные насосы — это автономное оборудование, пользователю необходимо лишь иногда проверять состояние прибора, изредка проводить обслуживание. Насосы имеют удобные панели управления, дисплеи для контроля функционирования системы и диагностики оборудования. Существуют модели со сдвоенной конструкцией, которая подразумевает наличие в корпусе второго рабочего блока.
Также насосы могут оснащаться рядом вспомогательных функций, значительно улучшающих эксплуатацию оборудования:
Автоматический режим — автоматика прибора самостоятельно контролирует давление и скорость циркуляции носителя по системе.
Таймер — для установки времени запуска привода, который производится, учитывая работу котла отопления.
Защита от перегрева и сухого хода — термодатчики определяют температуру электродвигателя и наличие воды в системе.
Где приобрести циркуляционный насос?
В магазинах и на сайте ТМК Инструмент представлен широкий выбор циркуляционных насосов. Вы сможете подобрать и приобрести наиболее подходящее оборудование для эффективного обогрева жилья, рабочих, производственных и других помещений. Ждем вас в магазинах и на сайте ТМК Инструмент!
Циркуляционные насосы. Характеристика. Виды.
Циркуляционный насос – это специализированный насосный агрегат, который предназначается для закрытых систем горячего/холодного водоснабжения и отопления. Циркуляционный насос позволяет жидкости обращаться в замкнутом контуре «по кругу», что благоприятно сказывается на теплоотдаче теплоприемников в системах отопления.
Насосы данного типа помогают поддерживать постоянство температуры воды в замкнутых системах горячего водоснабжения. Поскольку циркуляционные насосы работают непрерывно, то к ним предъявляются достаточно высокие требования, такие как: надежность, простота, малое энергопотребление, бесшумность.
Циркуляционные насосы функционально отличаются от обычных насосов, предназначенных для перекачивания жидкости. Связано это с тем, что в циркуляционных системах закрытого типа не допускается присутствие каких-либо вредных примесей. Циркуляционные насосы в системах применяются для отопления зданий, включая высотные, для охлаждения технологического оборудования, а также для повышения давления и напора циркулирующей воды.
Основным назначением циркуляционного насоса является увеличение скорости протекания воды, либо другой жидкости в системе подачи или отвода тепла. Благодаря этому, повышается коэффициент теплопередачи, а система эффективнее реагирует на температурные колебания теплоносителей, т.
е. происходит упрощение процесса регулирования.
Дополнительным положительным эффектом при установке циркуляционного насоса является возможность использования труб в системе меньшего диаметра с меньшим условным проходом, а это значит, что в трубопроводе замкнутой системы будет находиться меньшее количество воды, что приведет к снижению инерционности всей системы в целом, снижению затрат на поддержание температуры воды.
Вообще, существует принципиальная разница между работой насосов при обычном перекачивании воды, и работой насосов в замкнутых системах.
При перекачивании воды из емкости в емкость (т.е. простом перекачивании), насос должен преодолеть не только потери на трение в трубопроводах, но и затратить энергию напора на то, чтобы «продавить» различные местные сопротивления, такие как: столб жидкости в трубе, фильтрующие нагрузки, создание противодавления.
Для циркуляционного контура характерно постоянное движение воды в трубопроводе. При этом, потеря напора в такой системе складывается лишь из потерь, связанных с трением в трубопроводах и местных потерь на сопротивление отдельных элементов циркуляционных сетей.
Таким образом, на протяжении всего времени работы насоса, потери напора остаются практически постоянными, при условии, что не берется в расчет сопротивление, которое возникает в результате постепенного нарастания отложений в трубопроводе. Т.е. скорость движения жидкости в трубопроводе, в первую очередь, будет зависеть от работы циркуляционного насоса.
Для регулирования скорости потока воды в системе, электродвигатели циркуляционных насосов оборудованы ступенчатыми регуляторами скорости вращения двигателя.
Среди насосов для повышения давления в циркуляционных системах, отдельно можно выделить бустерные насосы серии БА. Принцип действия этих насосы немного отличается от обычных циркуляционных насосов. Насосы серии БА предназначаются для повышения давления в циркуляционных системах промышленных предприятий и высотных зданий.
История появления циркуляционных насосов достаточно интересна.
После изобретения инженером Г. Баукнехтом закрытого герметичного электродвигателя, в 1929 году В.
Оплендером была разработана конструкция «ускорителя циркуляции». Такой ускоритель представлял собой пропеллер (рабочее колесо аксиального типа), установленный в колене трубы и приводившийся в движение при помощи вала электродвигателя. Вал, при этом, герметизировался путем использования сальниковых уплотнений. Впоследствии, тип уплотнений изменялся, а подобные «ускорители» изготавливались вплоть до 1995 года. Это были первые «насосы с сухим ротором».
Слабым местом конструкции «ускорителя циркуляции» Оплендера являлось сальниковое уплотнение, которое, из-за материала самого сальника и из-за износа вала, приходилось постоянно набивать, шлифовать или менять. Решение проблемы с сальниками предложил швейцарский инженер Рютчи, который изобрел «бессальниковый» насос для применения в системах циркуляции. Здесь, установка электродвигателя производилась непосредственно в корпус колена трубы, по которому проходила вода. При этом, конструкиця герметизировалась, а вода выполняла роль смазки. Таким образом, был изобретен первый «насос с мокрым ротором», который производился с 1952 года.
Впоследствии, вместо колена трубы, как в первой, так и во второй конструкции насоса стала использоваться так называемая «улитка», которая дала толчок для развития и определила конструкцию современных циркуляционных насосов.
Итак, развитие циркуляционных насосов шло по двум направлениям и вылилось в два принципиально разных типа насосов:
1. Насосы циркуляционные с «мокрым ротором».
Главная особенность конструкции насосов данного типа состоит в том, что закрепленный на валу ротор электродвигателя (3) работает при полном погружении в воду. Благодаря этому, смазываются графитовые или керамические подшипники (4), а двигатель охлаждается. Опорный подшипник крепиться к ротору при помощи фиксатора (6). Однако, статор, который находится по напряжением, отделен от перкачиваемой воды специальной гильзой (2), которая изготавливается из ненамагничивающейся нержавеющей стали толщиной от 0,1 до 0,3мм. Сама гильза прикреплена к корпусу насоса через уплотняющую прокладку.
На торце корпуса (7) электродвигателя устанавливается заглушка, которая предназначается для удаления воздуха из гильзы. Изготавливаемое из полимерных композитных материалов рабочее колесо (5) устанавливается на валу при помощи шпильки или штифта. Вал, который приводит в действие рабочее колесо, может быть изготовлен либо из нержавеющей стали, либо из металлокерамики. Схема насоса с мокрым ротором в разрезе представлена на рисунке 2.
Сейчас, все большее распространение получают насосы с мокрым ротором, у которых вал, подшипники и ротор собраны в единый блок, который называется «картуш». Такая конструкция исключает места застоя воздуха в корпусе и помогает удалить его при запуске насоса.
Насосы циркуляционные с мокрым ротором практически не требуют технического обслуживания, отличаются бесшумной работой, оптимальным соотношением подачи и напора. Однако, такие насосы ограничены в производительности. Это связано с тем, что при больших диаметрах ротора становится сложно герметизировать гильзу, отделяющую статор от жидкости.
Насосы с мокрым ротором могут быть оснащены, в зависимости от желаемой мощности, однофазным или трехфазным электродвигателем. В зависимости от производительности они могут иметь либо резьбовое, либо фланцевое крепление к трубопроводу.
Классическими представителями насосов «с мокрым ротором» являются насосы серий: ЦВЦ-Т, «Циркуль», иностранные Grundfos UPS и Wilo-Stratos-D.
ВАЖНО! Устанавливать циркуляционные насосы с мокрым ротором необходимо так, чтобы вал насоса находился в строго горизонтальном положении.
2. Насосы циркуляционные «с сухим ротором».
Насосы данного типа чаще всего используются для перекачивания больших объемов воды под большим напором. Принципиальное их отличие от насосов с мокрым ротором состоит в том, что здесь существует необходимость использования уплотнения двигателя, отделяющее его от перекачиваемой жидкости. Уплотнения, на момент написания статьи, могут быть двух видов:
— Сальниковое уплотнение – самое распространенное уплотнение вала.
Недостатком такого уплотнения является срок годности, который составляет, при активной эксплуатации, не более двух лет. Однако, при низкой нагрузке на сальниковое уплотнение и вал, срок службы можно увеличить.
— Скользящее торцевое уплотнение – по сути представляет собой два кольца с тщательно пришлифованными поверхностями, при помощи пружин прижатые друг к другу. Эти кольца вращаются относительно друг-друга при вращении вала. Под действием давления воды, находящейся в системе циркуляции, между поверхностями скольжения колец образуется тонкая пленка воды, благодаря которой и происходит герметизация насоса. В качестве материала для изготовления колец применяют графит, керамику либо нержавеющую сталь. Стоит отметить, что при использовании таких насосов, особое внимание нужно обращать на условия эксплуатации (перегрев, сухой ход, повышенные обороты электродвигателя), степень загрязненности воды и запыленность окружающего воздуха. Микроскопические частицы грязи и пыли способны повредить поверхности колец, что приведет к разгерметизации.
ВАЖНО! Для всех насосов с сухим ротором характерно разрушение уплотняющих поверхностей при работе в режиме «сухого хода». Не допускайте отсутствия жидкости в циркуляционной систем, её засорения или разгерметизации.
Насосы с сухим ротором по типу исполнения могут быть:
— Вертикальными (насосы «in line») – насосы, которые имеют расположенные на одной оси и имеющие одинаковый проход всасывающий и нагнетательный патрубки. Электродвигатель, приводящий в движение рабочее колесо здесь расположен вертикально. Это, например, насосы серии 1КМЛ.
— Горизонтальными – насосы, всасывающий патрубок которых располагается на торце так называемой «улитки», а нагнетательный патрубок радиально размещен на обейчатке её корпуса. Здесь, двигатель прикреплен к насосу в горизонтальном положении. Как пример, приведем насосы серии 1КМ.
Теперь рассмотрим насос вертикального типа с торцевым уплотнением более подробно (рисунок 4):
Здесь, вал насоса (6), на котором находится рабочее колесо (7), приводится в движение электродвигателем через муфту (3).
Вода, поступающая через горловину рабочего колеса в осевом направлении, меняет его на радиальное в каналах рабочего колеса. При этом, центробежные силы, воздействующие на каждую частицу жидкости, вызывают повышение статического давления и скорости. После прохождения рабочего колеса жидкость собирается в корпусе насоса (4), выполненном в виде спирали («улитка»). Благодаря спиральной конструкции корпуса, скорость движения жидкости замедляется, а статическое давление возрастает.
Принципиально, теми же словами можно описать работу любого современного центробежного насоса.
Основы работы циркуляционного насоса. Как работает насос HVAC Heat Pump Принцип работы
Прокрутите вниз, чтобы посмотреть обучающее видео на YouTube
Изучите основы типичного циркуляционного насоса, чтобы понять, как он работает и где мы его используем.
Посетите сайт Statesupply.com, который любезно спонсировал эту статью. Здесь вы можете узнать, какие циркуляционные насосы доступны, купить запчасти или поговорить со знающими специалистами по продуктам о ведущих брендах насосов, таких как Bell & Gossett и Taco.
Просто нажмите здесь, чтобы узнать больше.
State Supply — ваш поставщик компонентов паровых и водяных систем отопления, таких как конденсатоотводчики, клапаны, элементы управления и насосы (включая лучшие в отрасли бренды, такие как Bell & Gossett, Taco и другие). Посетите сайт www.statesupply.com или позвоните нам по бесплатному номеру 877-775-7705, чтобы получить беспрецедентный выбор продуктов, опытных экспертов и отличное обслуживание клиентов.
Посмотреть циркуляционные насосы ➡️ https://www.statesupply.com/pump/hydronic
Посмотреть видео по ремонту и обслуживанию насосов ➡️ https://www.youtube.com/statesupply
Загрузите это руководство ➡️ https://www.statesupply.com/boiler-inspection-checklist
Что такое циркуляционный насос и где он используется?
Циркуляционные насосы Циркуляционные насосы бывают разных форм, цветов и размеров, но обычно они выглядят примерно так. Эти насосы представляют собой встроенные насосы центробежного типа, что означает, что их вход и выход выровнены, а метод перемещения воды основан на центробежных силах.
Мы обнаружим, что эти насосы используются для циркуляции горячей воды по контуру с подогревом воды, так что когда мы открываем кран, у нас почти мгновенно появляется горячая вода. В противном случае каждый раз, открывая кран, нам приходилось бы ждать, пока горячая вода потечет по всей системе.
Системы водяного отопленияВ системах водяного отопления мы также найдем эти насосы, используемые для циркуляции нагретой воды между котлом и радиаторами или другими типами теплообменников.
Большие системы отопленияМы также можем найти циркуляционные насосы, используемые в больших системах отопления для подачи тепла в различные части или зоны внутри здания.
Основные части циркуляционного насоса
Детали насосаЦиркуляционный насос состоит из двух основных частей: насоса и двигателя.
Двигатель асинхронного типа, который позволяет нам преобразовывать электрическую энергию в механическую. Эта механическая энергия используется для привода насоса и перемещения воды.
Когда мы смотрим на корпус насоса, у нас есть вход и выход. Насос всасывает воду через вход и выталкивает ее через выход. Как правило, на корпусе есть стрелка, указывающая направление потока, чтобы вы знали, где вход, а где выход.
Поскольку это встроенный насос, вход и выход выровнены концентрически, это полезно, потому что мы потенциально можем вырезать участок трубы из системы горячего водоснабжения и установить циркуляционный насос в этом пространстве без необходимости изменять трубопровод, например нам потребуется для стандартного насоса центробежного типа.
Ушко крыльчаткиЭто по-прежнему насос центробежного типа, поэтому вода должна поступать в насос через ушко крыльчатки. Для этого впуск следует по этому изогнутому пути, который проходит вокруг рабочего колеса.
Корпус насоса Эта часть представляет собой корпус насоса. У него есть канал внутри, известный как улитка. После того, как вода выйдет из крыльчатки, она будет собираться в этом канале и направляться к выпускному отверстию.
Мы увидим это более подробно позже в статье.
Далее мы находим крыльчатку, которая находится внутри корпуса насоса и окружена улиткой. Рабочее колесо вращается и передает центробежную силу воде, которая выталкивает ее из насоса и через трубы.
КрыльчаткаЗа крыльчаткой у нас есть задняя пластина. Задняя пластина действует как барьер и удерживает поток воды внутри корпуса насоса. Задняя пластина также удерживает один из подшипников вала, чтобы обеспечить плавное вращение. В дополнение к этому мы также найдем резиновое уплотнение для предотвращения утечек.
Задняя пластинаРезиновое уплотнениеДалее нам нужно найти вал и ротор. Ротор прикреплен к валу, а вал прикреплен к рабочему колесу. Когда ротор вращается, вращаются также вал и рабочее колесо. Это движущая сила воды внутри насоса.
Ротор и валРотор находится в корпусе ротора. Ротор может обеспечивать физический барьер, предотвращающий контакт воды с электрической цепью асинхронного двигателя.
Rotor Can Вокруг ротора находится индукторный двигатель.
Он состоит из нескольких катушек медной проволоки, плотно упакованных в статор. Катушки и статор неподвижны и не вращаются. Электричество течет через катушки внутри статора, это создает вращающееся электромагнитное поле, которое заставляет ротор вращаться.
Защита статора и катушек у нас есть корпус двигателя. На боковой стороне корпуса двигателя мы найдем электрическую клеммную коробку. На передней панели у нас есть переключатель скорости, который позволяет нам вручную изменять скорость вращения двигателя между низкой, средней и высокой, что меняет скорость потока насоса.
Корпус двигателяВнутри клеммной коробки находится переключатель скорости. У нас также есть клеммы заземления, нейтрали и линии, которые позволяют нам подключать насос к источнику питания. Обычно в насосах этого типа также есть конденсатор, конденсатор жизненно важен для работы насоса, поэтому мы вскоре рассмотрим его подробно.
Клеммная коробкаОбмотки двигателя и конденсатор
Электродвигатель циркуляционного насоса представляет собой однофазный асинхронный двигатель переменного тока.
Электричество — это поток электронов по проводу. У нас есть постоянный или постоянный ток, который мы получаем от источников питания, таких как батареи, и в этом типе электричества электроны текут только в одном направлении от отрицательного к положительному.
Постоянный токНо электроснабжение в ваших домах и на рабочих местах будет представлять собой электричество другого типа, известное как переменный ток. При переменном токе электроны меняют направление и многократно движутся вперед и назад.
Переменный токКогда электричество течет по проводу, оно генерирует электромагнитное поле. Когда электроны меняют направление, магнитное поле непрерывно расширяется и сжимается. Сворачивая провод в катушку, мы создаем гораздо более сильное электромагнитное поле.
Намотка провода Когда провод намотан на катушку, мы называем это катушкой индуктивности. Когда мы подаем переменный ток, магнитное поле расширяется и сжимается, каждый раз, когда оно расширяется и сжимается, северная и южная полярность катушки меняется местами.
Нам нужно это расширяющееся и сжимающееся магнитное поле, чтобы создать вращение.
Чтобы сформировать двигатель, мы наматываем провод на две катушки внутри статора, чтобы создать сильное электромагнитное поле. Если мы поместим ротор в центр этого магнитного поля, ротор выровняется с магнитным полем, а затем застрянет. Чтобы вращать ротор, нам нужно вращающееся магнитное поле. Если бы мы взяли несколько магнитов и тщательно рассчитали время их взаимодействия с ротором, мы могли бы добиться этого, но это не очень практично.
Заклинивание ротора. Необходимо вращающееся магнитное поле. В более крупных двигателях мы создаем вращающееся магнитное поле, используя большее количество фаз, потому что электроны текут вперед и назад в разное время в двух фазах, что, следовательно, создает другое магнитное поле в разное время. Однако этот тип насоса имеет только однофазное подключение, поэтому вместо него мы будем использовать конденсатор для создания поддельного 2 -я фаза .
Поэтому мы вставляем вторую катушку в статор с поворотом на 90 градусов от первой катушки. Две катушки соединены параллельно, но вторая катушка имеет конденсатор, включенный последовательно с катушкой.
Конденсатор создает фальшивую вторую фазуЭлектричество не проходит через конденсаторы. Цепь разрывается внутри конденсатора, образуя две стенки. Две внутренние стенки расположены очень близко друг к другу, поэтому электроны могут скапливаться на этих стенках, а также высвобождаться отсюда. Следовательно, конденсатор представляет собой что-то вроде накопительного бака или диафрагмы. Когда подача электричества движется в одном направлении, конденсатор будет накапливать электроны. Когда подача электроэнергии меняет направление, конденсатор высвобождает электроны
Таким образом, у нас есть электроны, проходящие через разные катушки в разное время, это создаст наше вращающееся магнитное поле. Однако для этого необходимо правильно подобрать размер конденсатора.
Мы подробно рассмотрели основы конденсаторов в предыдущей статье, проверьте это здесь.
Обмотки многоскоростного двигателя
Обычно у нас есть переключатель сбоку на клемме двигателя, который позволяет нам изменять скорость двигателя и, следовательно, расход насоса, а также давление напора.
Выбор скоростиВнутри двигателя рабочая катушка будет иметь различные точки подключения или даже может иметь несколько разных катушек. Переключатель используется для подключения к этим различным точкам и эффективного изменения длины катушки, через которую должно проходить электричество.
Множественные точки подключенияВам может быть интересно, почему у низкой настройки катушка длиннее, чем у высокой настройки.
Когда мы пропускаем переменный ток через катушку индуктивности, создаваемое ею магнитное поле мешает электронам, пытающимся пройти через нее. Сила, известная как индуктивное сопротивление, препятствует изменению тока.
Индуктивное реактивное сопротивление Когда мы увеличиваем длину катушки, индуктивное реактивное сопротивление также увеличивается, и это затрудняет протекание тока электронов.
Таким образом, поскольку ток уменьшается, электромагнитное поле также уменьшается, что снижает скорость и крутящий момент двигателя.
При переходе к минимальному значению индуктивное сопротивление становится максимальным, ток уменьшается, а двигатель вращается медленно.
Минимум индуктивного сопротивленияКогда мы переходим к высокой настройке, индуктивное сопротивление минимально, поэтому ток высок, и ротор вращается намного быстрее.
Мы рассмотрели многоскоростные насосы и то, как читать их диаграммы насосов, в нашей предыдущей статье. Проверьте это здесь.
Итак, как работает циркуляционный насос. Прежде всего, вода из системы горячего водоснабжения поступает в насос через входное отверстие и попадает в проушину рабочего колеса, эта вода будет задерживаться между лопастями рабочего колеса внутри корпуса насоса.
Циркуляционный насос Электричество поступает в клеммную коробку и течет по обмоткам двигателя, конденсатор помогает создать вращающееся магнитное поле, и это магнитное поле заставляет ротор вращаться.
К ротору прикреплен вал. Вал проходит от двигателя и спускается в корпус насоса, где он соединяется с рабочим колесом.
По мере вращения ротора вращаются вал и рабочее колесо. Когда крыльчатка вращается, она передает кинетическую энергию или скорость воде, которая движется наружу.
Скорость и кинетическая энергия воды увеличиваются по мере того, как она достигает края крыльчатки.
К тому времени, когда вода достигает края крыльчатки, она достигает очень высокой скорости. Эта высокоскоростная водяная муха слетает с рабочего колеса в улитку, где ударяется о стенку корпуса насоса.
Этот удар преобразует скорость в потенциальную энергию или давление.
Вода попадает на корпус насоса. Кинетическая энергия преобразуется в потенциальную энергию (давление).
По мере того, как вода движется наружу и от крыльчатки, в центре создается область низкого давления, которая втягивает больше воды, и таким образом развивается поток. Спиральный канал имеет расширяющийся диаметр по мере того, как он закручивается по окружности корпуса насоса.
По мере его увеличения скорость воды будет уменьшаться, что приведет к увеличению давления.
Сзади следует еще вода; развивается скорость течения. Диаметр спирального канала увеличивается; это приводит к уменьшению скорости воды, что увеличивает давление.
Таким образом, расширяющийся канал позволяет большему количеству воды присоединяться и преобразовываться в давление.
Выходное отверстие имеет более высокое давлениеТаким образом, выходное отверстие находится под более высоким давлением, чем входное отверстие. Высокое давление на выходе позволяет нам заставить воду циркулировать по трубопроводу и отводить ее, когда и где это необходимо. Хорошо, ребята, это все для этого видео, но чтобы продолжить обучение, посмотрите одно из видео на экране сейчас, и я поймаю вас на следующем уроке. Не забудьте подписаться на нас в Facebook, Instagram, Twitter, LinkedIn, а также на инженерное мышление .com
youtube.com/embed/onIMNox24NI?feature=oembed&enablejsapi=1″ frameborder=»0″ allow=»accelerometer; autoplay; encrypted-media; gyroscope; picture-in-picture» allowfullscreen=»»> Что такое циркуляционные насосы и как выбрать
Циркуляционные насосы обеспечивают в основном циркуляцию воды в системах отопления с радиаторами , центральных, а также в системах теплого пола. Также возможно использование насосов для циркуляции горячей воды в системе водоснабжения дома. Проще говоря, циркуляционный насос обеспечивает транспортировку горячей воды от котла к радиаторам, а то и к водопроводу. Есть в основном два типа насосов: старые трехскоростные/трехступенчатые и современные электронасосы .
Неправильно подобранный циркуляционный насос может стать причиной дискомфорта при отоплении, неравномерного нагрева, высокого энергопотребления и недостатка или избытка горячей воды. Если вы хотите иметь эффективное, экономичное, низкоэнергетическое и экологичное отопление, выбор подходящего циркуляционного насоса имеет решающее значение.
Срок службы вашего старого насоса подошел к концу. Что теперь?
Если ваш циркуляционный насос перестал работать, у вас в основном есть два варианта: отремонтировать или купить новый насос . Конечно, инвестиции будут выше, если вы купите новый насос, но экономия электроэнергии многократно окупится. Таким образом, ремонт старого циркуляционного насоса на самом деле является гораздо более дорогим вариантом. Как это возможно?
Старые трехскоростные циркуляционные насосы работают без остановок. Однако потребности в тепле в доме меняются не только в течение года, но и в течение суток. Трехскоростные насосы не могут соответствовать этим изменяющимся требованиям и постоянно работают с одной и той же мощностью. Это аналогичная ситуация, как если бы ваш газовый котел работал без остановки и нагревал и без того горячую воду без ее потребления.
Старые трехскоростные насосы больше не продаются в Евросоюзе , но их ремонт еще возможен.
Хотя обслуживание циркуляционного насоса дешевле, эта экономия в конечном итоге будет потеряна в общих эксплуатационных расходах. Поэтому, если в вашем доме до сих пор стоит этот устаревший тип насоса, мы рекомендуем заменить его на электрический еще до того, как он выйдет из строя. В случае новостроек установка электрического циркуляционного насоса уже является обязательной и даже предусмотренной действующим законодательством необходимостью.
Как выбрать циркуляционный насос
Мы уже знаем, что электрический циркуляционный насос бесспорно качественнее и экономичнее. Но как не разочароваться в расширенном ассортименте? Подбирать с учетом технических параметров отапливаемого здания. Если вы приобретаете насос для новостройки, вы найдете необходимые данные в строительной документации. Но если вы ищете насос для более старого здания, вам нужно будет определить параметры самостоятельно.
Для принятия решения необходимо узнать объемы системы отопления и воды, количество радиаторов или площадь теплых полов.
Соответственно выбирают требуемую мощность , обозначаемую как максимальный напор , и, возможно, количество насосов. Для правильной установки насоса необходимо также знать шаг и диаметр присоединительной резьбы.
Современные циркуляционные насосы характеризуются бесшумной работой, малыми размерами и простой конструкцией, обеспечивающей минимальное количество отказов и простой ремонт.
А что говорит законодательство о тепловых насосах? С 2013 года в Европейском Союзе можно продавать только циркуляционные насосы самого энергоэффективного класса А. Однако даже внутри них существуют значительные различия в потреблении. Если вы ищете насос, который обеспечит вам идеальный комфорт отопления с минимальными возможными затратами, выберите насос, оснащенный AUTOADAPT.
Интеллектуальная система AUTOADAPT обеспечит значительную экономию
Циркуляционные насосы Grundfos с функцией AUTOADAPT в настоящее время являются лучшим решением для снижения затрат на отопление.
это 9Интеллектуальная и инновационная функция 0003 является патентом Grundfos, поэтому ее нет ни в одном другом циркуляционном насосе на рынке. Имея 60-летний опыт работы в отрасли и миллионы проданных насосов, датская компания Grundfos является лидером в своей области и гарантией качества и инноваций.
Как работает АВТОАДАПТ?
Насос с AUTOADAPT автоматически определяет , какой режим является идеальным для данной системы. В дополнение к постоянной адаптации к внешним условиям, таким как температура наружного воздуха и режим потребления, этот насос регулирует свою работу и давление в зависимости от ваших индивидуальных потребностей. В результате вам понравится оптимальный тепловой комфорт при минимальном потреблении энергии .
Насос Grundfos с AUTOADAPT может сэкономить до 80-90% потребления тепловой энергии . Таким образом, ваш общий счет за электроэнергию в домашнем хозяйстве может быть уменьшен до доли, а окупаемость этого насоса обычно составляет всего несколько лет, а иногда даже в течение года.
