Как закрыть цоколь в свайно-винтовом фундаменте — Блог Бауфундамент
Время чтения: 4 минуты
Во время строительства дома или любого другого сооружения на свайно-винтовом фундаменте, владельцы задаются вопросом: нужно ли закрывать цоколь здания или оставить сваи открытыми? Мы считаем, что нужно. Во-первых, закрытый цоколь выглядит гораздо эстетичней, чем торчащие из земли сваи. Во-вторых, закрывая цоколь, вы повышаете теплоизоляцию, предотвращаете попадание под дом листьев и прочего мусора, а также избавляете себя от нежелательных гостей в виде грызунов.
Существует множество вариантов внутренний и внешний отделки цоколя свайно-винтового фундамента. Рассмотрим наиболее популярные из них.
Как сделать цоколь на свайно-винтовом фундаменте
Цоколь — это наружная часть стены, лежащая на фундаменте, в нашем случае на внешних сваях. Прежде чем приступить к декоративной отделки цоколя, необходимо подготовить основание.
С этой целью чаще всего используют металлопрофиль, брус или кирпич.
Цоколь для свайно-винтового фундамента из металлопрофиля
Данный вариант является наиболее простым. Чтобы выполнить отделку цоколя на сваях металлическим профилем, его необходимо вертикально закрепить к основанию дома. Далее горизонтально прикрепляем к получившимся опорам оставшиеся металлопрофиль. В результате должен получиться каркас, как на картинке ниже.
Полученная конструкция является прочной, надёжной и устойчивой к морозам. Единственный минус — воздействие коррозии. Поэтому, перед монтажом металлический профиль необходимо обработать антикоррозийным покрытием.
Отделка цоколя дома на сваях деревянным брусом
Брус закрепляется горизонтально по периметру дома таким образом, чтобы внешние сваи остались внутри. Чтобы дерево не гнило, важно избежать его контакта с почвой. Убедитесь, что нижняя балка находится над землёй минимум в 5 см.
Не забудьте обработать брус антипиренами и антисептическими составами. Дополнительно можно нанести защиту от гниения и вредителей.
Отделка цоколя винтового фундамента кирпичом
Есть два варианта облицовки свайно-винтового фундамента кирпичом. В первом случае кирпич укладывается на предварительно залитую бетонную ленту. Такой вариант подходит для слабопучинистых грунтов. Во втором — кирпич кладут на прикреплённые к сваям металлические уголки. Таким образом, кладка будто висит над землёй.
Основное преимущество отделки винтового фундамента кирпичом — отсутствие деформации.
Обшивка свайно-винтового фундамента
Теперь, когда мы получили каркас облицовки, давайте разберёмся, чем закрыть винтовой фундамент снаружи.
Отделка фундамента на винтовых сваях листами
При данном варианте отделки цоколя свайно-винтового фундамента используются цементно-стружечные пластины или асбестоцементные плиты.
Они крепятся на деревянный брус либо на металлопрофиль.
Для декоративной облицовки на полученный каркас, как правило, крепят плитку или черепицу. Не забудьте вырезать проём под вентиляцию, которую впоследствие необходимо закрыть решёткой.

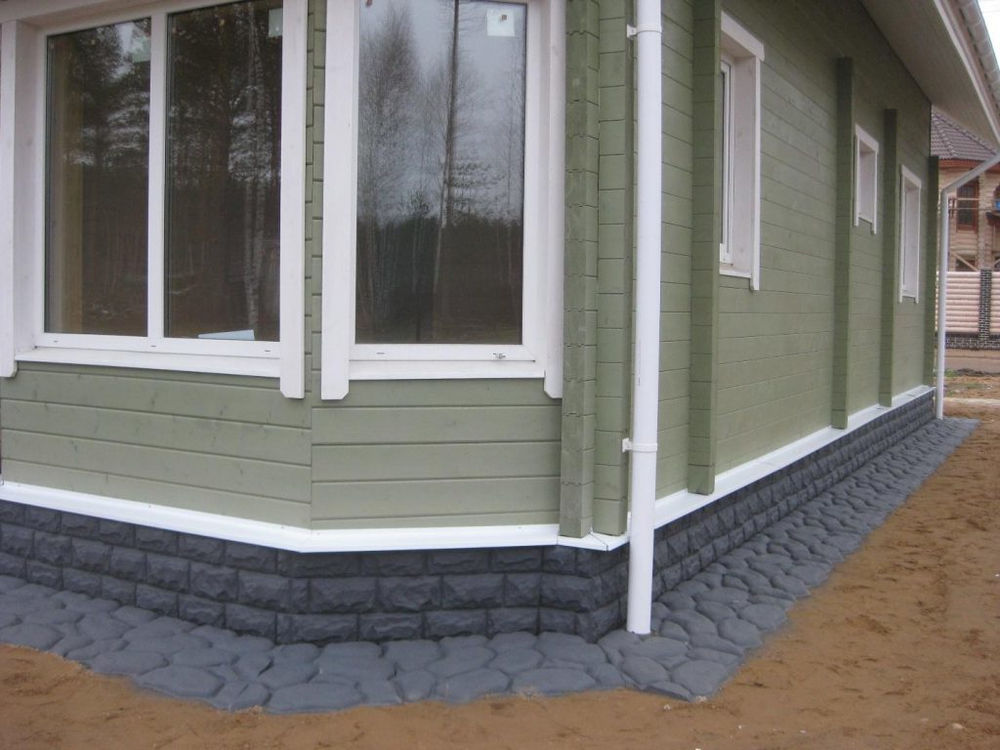

Отделка цоколя на винтовых сваях сайдингом
Сайдинг для цоколя представляет собой панели и уголки, изготовленные специально для обработки фундамента. В магазинах можно найти полимерный, металлический и фиброцементный сайдинг.
К преимуществам данного вида отделки свайно-винтового фундамента относятся высокая устойчивость к атмосферным осадкам и изменчивому климату, а также простота монтажа.
Цоколь на винтовых сваях из профнастила
Если вы цените время и деньги, то отделка винтовых свай профильным настилом — ваш вариант. Его монтаж занимает всего один день, а широкий ассортимент листов на рынке позволит подобрать вариант для любого кошелька.
Плюсом данного материала является лёгкость в обращение и устойчивость к коррозии, влаге и перепадам температуры.
Цоколь дома на сваях из плоского шифера
Плоский шифер спорный материал — он обладает слабой прочностью. Если по нему ударить, то шифер легко может расколоться. К тому же он не настолько привлекательный, как остальные материалы.
Но у него есть и свои плюсы, такие как устойчивость к неблагоприятным погодным условиям, горению и электрическому току. А также плоский шифер легко окрашивается и долго не теряет цвет.
Цоколь винтового фундамента из композитных материалов
Композитные плиты популярный материал обработки цоколя для фундамента на винтовых сваях. Они одновременно лёгкие и прочные.
К преимуществам композитных плит относятся устойчивость к влаге и морозу, а также сохранение привлекательного внешнего вида на протяжение многих лет.
Защита фундамента на винтовых сваях облицовочным кирпичом
В магазинах можно найти множество вариантов облицовочного кирпича различных цветов и текстур. Выпускается он в стандартной форме.
Облицовочный кирпич хорошо держит цвет, устойчив к влаге и морозам.
Итог
Чтобы выбрать подходящий способ и материал для облицовки цоколя свайно-винтового фундамента, необходимо учитывать следующие факторы:
- грунт,
- климат,
- время на монтаж,
- финансовые затраты,
- дизайнерские предпочтения и т.п.
Если вы находитесь на старте строительства — наши специалисты проведут необходимые расчёты и установят винтовые сваи.
Как можно закрыть свайно-винтовой фундамент снаружи
После создания обрешетки или кирпичной основы приступают к отделке цоколя. Отделочные материалы должны быть влагостойкими, морозостойкими, обладать устойчивостью к деформации, стойкостью к УФ-излучению.
Каркасная система
Для сборки обрешетки используют профильные трубы или брус. На каркас монтируют акриловый или виниловый сайдинг. Между панелями оставляют технологический зазор шириной 1 мм.
Это позволяет исключить деформацию материалов при температурных нагрузках. К недостаткам можно отнести перерасход материала при крое и подгонке, так как панели имеют стандартные размеры, а цоколь может иметь высоту, отличную от этого формата.
Листовая система
Эта технология предусматривает монтаж ЦСП или асбестоцементных плит на деревянный каркас или металлическую обрешетку.
После того, как вся площадь цоколя обшита на основу укладывают керамическую или керамогранитную плитку, мягкую черепицу. Обязательным является устройство вентиляционных отверстий, их закрывают декоративными решетками.
Цокольный сайдинг
Сайдинг для цоколя выпускается в виде панелей и угловых элементов. В комплект также входят отливы, прямые и угловые, а также L-планки для декора стыков, обрамления элементов в местах примыкания к стенам.
Цокольный сайдинг бывает полимерным, металлическим, фиброцементным. К преимуществам относится атмосферостойкость материала. Простой монтаж позволяет выполнить отделку цоколя свайного фундамента своими руками.
Профильный настил
Когда возникает вопрос, чем закрыть цоколь дома на винтовых сваях, чтобы закончить монтаж за 1 день, то можно использовать профнастил. Стальные листы выпускают шириной от 100 до 400 см. Их окрашивают краской любых цветов и оттенков, наносят рисунок, повторяющий поверхность кирпичной или каменной кладки.
Листовой металл хорошо поддается раскрою и резке.
Полимерное покрытие надежно защищает металл от коррозии, влаги, перепадов температуры.
Плоский шифер
Плиты из асбоцемента обладают устойчивостью к атмосферным воздействиям, не воспламеняются, не поддерживают горение, не проводят электрический ток.
Материал хорошо поддается окраске, срок службы изделий из асбестоцемента более 50 лет. К минусам обшивки цоколя плоским шифером относится невысокая прочность — при ударе плиты раскалываются на части.
Композитные материалы
Панели из стеклофибробетона и полимер-песчаные плиты, армированные целлюлозным волокном, пользуются большим спросом в строительстве. Композитные материалы сочетают небольшой вес с высокой прочностью.
Фибробетонные панели обладают морозостойкостью, не впитывают влагу. Помимо модифицирующих добавок в процессе производства цокольных плит используют светостойкие пигменты. Такая отделка сохраняет первоначальный вид на протяжении всего срока службы.
Облицовочный кирпич
Кирпич для кладки наружных стен бывает керамическим, силикатным, клинкерным, глазурованным.
Он выпускается самых разных цветов — от желтого и коричневого до белого, синего или зеленого. Облицовочный кирпич изготавливают стандартной формы, с закругленными или скошенными углами.
Фактура поверхности зависит от материала, способа обработки. Он может быть гладким, шероховатым, блестящим или матовым. Лицевой кирпич характеризуется низким водопоглощением, хорошей цветостойкостью, выдерживает от 50 до 100 циклов замерзания и оттаивания.
Керамогранит, кафель
Керамогранитная и керамическая плитка — это материалы искусственного происхождения, но при этом по своим качествам они не уступают природному камню. Цоколь, облицованный керамогранитом, не сломается при сильном случайном ударе.
Он не боится осадков, не впитывает капиллярную влагу, легко выдерживает сезонные перепады температуры. Плитка выпускается квадратной и прямоугольной формы, любых размеров и цветов.
Наконечники свай и цоколь — Строительство Субхадра Бхаван
Строительство наголовников свай требует такого же мастерства, как и строительство фундамента из глубоких свай.
Это часть фундамента, которая принимает на себя нагрузку всего здания и передает ее на 96 свай под землей. Ниже приведены этапы строительства наголовников свай
1. Земляные работы (удаление верхней части грунта) были выполнены, чтобы обнажить верхний метр каждой сваи. Этот процесс занял больше недели, и были предприняты большие усилия, чтобы не задеть бетон свай при выполнении земляных работ.
2. Бетон верхней части свай был разрушен, оставив стержни, которые позже были закреплены за оголовками свай. любая трещина в ворсе. Мы ждали не менее 28 дней после того, как свая была залита (сооружена), чтобы она набрала полную прочность, прежде чем ее верхняя часть была сломана.
Другие фотографии земляных работ (резка) и свайных работ
3. PCC Заливка толщиной 100 мм выполнялась в качестве соединительного элемента между землей и оголовками свай. 50 мм бетона заливается из верхней части свай, и они выступают над поверхностью РСС.
Под PCC был уложен толстый полиэтилен, чтобы предотвратить любое затухание, которое может произойти на первом этаже через 10-20 лет. Также были проведены надлежащие измерения, чтобы убедиться, что PCC и вершина каждой сваи находятся на одном горизонтальном уровне. Верхняя часть стержней была изогнута в форме буквы L.
Дополнительные фотографии литья РСС для оголовков свай
4. Стержневое крепление для оголовков свай было выполнено с предельной точностью в соответствии со структурным чертежом для изготовления армирования оголовков свай, и не было компромисса по количеству. стальных стержней. Это была самая трудоемкая процедура, которая требовала наибольших усилий и большого количества труда. Вертикальная арматура колонн размещалась согласно конструктивному чертежу.
Другие фотографии армирования оголовков свай
5. Опалубка для оголовков свай была сделана, после чего была произведена бетонная заливка.
Процесс завершался в группах, где в один и тот же день было отлито около 6-7 ворсовых колпачков. Общая продолжительность строительства оголовков свай составила 2 месяца, из них 5 дней отведено на заливку бетоном. Мы позаботились о непрерывном поливе бетона (отверждения) до завершения заполнения песком.
Больше фотографий бетонного литья оголовков свай
6. Проведена засыпка серебристым песком для заполнения пространств между бетонными конструкциями до уровня оголовков свай. Серебряный песок имеет свойство занимать 100% пространства и плотно держаться в основании. Там была вода до уровня 200 мм и в нее был насыпан песок. Позже его поливали после завершения заполнения. Это сделано для того, чтобы песок максимально укрепился в основании.
Дополнительные фотографии заполнения песком
7. Усиление поперечных балок выполнено из стальных стержней в соответствии со структурным чертежом.
Была сделана опалубка, а затем отлиты поперечные балки. Размеры стяжек были 500мм х 250мм. Бетонная конструкция основания септика была сделана отдельно и для нее использовались стальные стержни 12 мм. Септик по проекту будет располагаться в северо-западной части участка.
Другие фотографии Foundation Tie-Beam
8. После возведения поперечных балок был выполнен еще один этап заполнения песком до уровня поперечных балок. Весь участок был повторно измерен и сделаны стартовые колонны (бетонное основание 50 мм). Хомуты арматуры колонн были размещены согласно конструктивному проекту. Затем была произведена бетонная заливка всех колонн до уровня цоколя, который находится на 4,5 фута выше уровня передней дороги.
Отверждение (полив) колонн производилось особым образом. Колонны были покрыты джутом, а затем отверждены, чтобы увеличить удерживающую способность, и бетон мог поглотить максимальное количество воды. Отверждение проводилось регулярно, чтобы убедиться, что колонки постоянно увлажнены в течение как минимум 28 дней.
Дополнительные фотографии цокольных колонн
9. После возведения 4,5-футовых колонн 10-дюймовые (250 мм) кирпичные стены были построены по периферии цокольных стен и в качестве основания лифтовых стен. основание для лестницы. Подземный резервуар (UGR), противопожарный резервуар и септик были построены из кирпича и оштукатурены внутри с использованием цемента, песка и Cico No 1 (для водостойкости). UGR способен вместить более 20 000 литров воды.
Больше фото кирпичной кладки цоколя
10. После возведения кладки стен цоколя внутренняя часть была заполнена мелким качественным белым (серебристым) песком, аналогично тому, что было сделано между сваями -шапки. Песок поливали водой, чтобы он уплотнился и полностью заполнил небольшие воздушные зазоры.
Дополнительные фотографии заполнения песком до уровня цоколя
11.
Произведено усиление анкерных балок на уровне цоколя и бетонных покрытий подземного резервуара и септиктенка. Затем их заливают бетоном марки М20. Балки обеспечивают дополнительную защиту от сейсмических колебаний во время землетрясений.
Дополнительные фотографии балок цоколя и крышек резервуаров
12. На рисунках ниже показан участок после строительства до уровня цоколя. Бетон на каждом этапе выдерживался не менее 28 дней после заливки, чтобы обеспечить максимальную прочность. После этого мы направились к колоннам первого этажа.
<<< ПРЕД: ФУНДАМЕНТ СВАИ
01.08.2016
Типы и классификации на основе функций и материалов
Фундамент здания Фундамент здания — самая нижняя часть здания, обеспечивающая надлежащее основание и прочность здания. Вообще говоря, строительство фундамента является наиболее важным аспектом любого строения.
Правильный фундамент необходим для долговечности и устойчивости здания. Цель фундамента здания — удерживать и удерживать вместе нагрузку в виде любой конструкции над ним.
Согласно «Свами Сарану» (автору «Анализ и проектирование предельного состояния основания») , типы фундаментов подразделяются на две основные категории:
- Неглубокий фундамент
- Глубокий фундамент
Строительство дома
10 Важные критерии выбора правильного фундамента для вашего дома
Существует несколько факторов, влияющих на тип фундамента:
01. Нагрузка, которую должно выдержать здание
02. Тип пласта
03. Тип сооружений в районе
04. Расположение надстройки, т. е. зона, подверженная наводнениям, землетрясениям, цунами и т. д. или склонны к любым таким стихийным бедствиям.
05. Стоимость конструкции по сравнению со стоимостью надстройки.
Помимо вышеупомянутых факторов, существуют и другие факторы, которые учитываются при выборе типа фундамента, т.е. климатические условия, в которых возводится конструкция, материал, используемый для строительных работ, статическая нагрузка, приложенная нагрузка и т. д.
Свайный фундамент относится к категории фундаментов глубокого заложения.
Свайный фундамент — это распространенный тип глубокого фундамента, используемый для передачи конструкционных нагрузок в более глубокие слои твердого грунта таким образом, чтобы слои грунта или камня могли выдерживать нагрузки. Когда на поверхности земли есть слой слабого, мягкого или рыхлого грунта. Такой грунт не способен выдержать вес здания. Следовательно, нагрузки здания должны миновать этот слой и перемещаться на слой более прочного грунта или породы, который находится ниже слабого слоя.
Свайные фундаменты способны выдерживать более высокие нагрузки. Свайный фундамент — один из старейших методов обеспечения безопасного, прочного и надежного фундамента. Свайный фундамент гарантирует, что здание стоит на прочном фундаменте, а свая находится в самой прочной части грунта или грунта. Лучшим примером свайного фундамента является « Гхат » по адресу Каши — Варанаси , поднятый на берегу Ганга .
Свая — это элемент конструкции, состоящий из дерева, бетона, стали или комбинации этих материалов. Свая либо забивается в землю, либо формируется на месте путем выкапывания ямы и заполнения ее бетоном.
Строительство дома
Необходимость свайного фундамента!
Свайный фундамент состоит из двух основных компонентов:- Наконечник сваи
- Башмак сваи
Свая передает конструкционные нагрузки через зоны с плохим грунтом на глубину, где грунт обладает необходимой способностью передавать нагрузки.
А свайный фундамент обычно состоит из нескольких свай, которые вместе поддерживают конструкцию.
Домостроение
Идеальное расстояние между сваями!
Домостроение
6 основных причин разрушения свайного фундамента!
При выборе типа свай необходимо учитывать несколько факторов, а именно: тип грунта, его свойства, условия нагрузки, положение уровня грунтовых вод, имеющиеся средства для забивки свай и т.д. Если есть знания и понимание этого, выбор типов свай не составит труда.
Типы свайСогласно «DR.B.C.Punmia, Ashokkumar Jain, Arunkumar Jain» (авторы книги «Механика грунтов и фундаментов»), в зависимости от их функции или использования и на основе материалов, используемых при их изготовлении, различные типы Количество используемых свай:
(a) Классификация свай по назначению: Сваи бывают следующих типов по назначению:
01.
КОНЕЦ ГОДА СВОКИ
02. Сваи для трений
03. Сваи для уплотнения
04. Напряженные груды
05. ANCHOR
06. . Fender Fender Fender 101010101010101019 119 . сваи
08. Шпунтовые сваи
- Концевые опорные сваи проникают сквозь мягкий грунт и передают свою нагрузку на твердый и относительно несжимаемый слой, такой как скала или плотный песок.
- Эти сваи фактически действуют как колонны.
- Мягкий грунт вокруг сваи обеспечивает некоторую боковую поддержку.
- Несущая способность этих свай обусловлена концевой опорой на конце сваи.
Свая, которая не опирается на твердый слой, но получает свою несущую способность за счет сцепления или трения/сопротивления между поверхностью сваи и соседним грунтом, известна как висячая свая .
03. Уплотнительные сваи- Уплотнительные сваи используются для уплотнения рыхлого гранулированного грунта, что повышает их несущую способность.
- Эти типы свай сами по себе не несут никакой нагрузки.
- Песчаные сваи могут использоваться в качестве уплотняющих свай.
- Висячие сваи крепятся к конструкциям, подвергающимся поднятию за счет гидростатического давления или опрокидывания.
- Ее также называют подъемной сваей.
- Анкерные сваи обеспечивают анкеровку против горизонтальной силы от шпунтовых свай или других тянущих усилий.
- Отбойные сваи используются для защиты береговых сооружений от ударов кораблей или других плавучих объектов.
- Он усилен, чтобы выдерживать нагрузки при обращении или чрезмерную нагрузку для конструкции, возводимой над водоемами.
- Сваи используются для сопротивления большим горизонтальным или наклонным силам.
- Сваи воспринимают боковые нагрузки в основном при осевом сжатии и/или растяжении.
- Шпунтовые сваи используются в качестве непроницаемой перегородки для уменьшения просачивания и подъема в случае гидротехнических сооружений.
- Шпунтовые сваи удерживают почву, используя стальные листы с блокировкой.
- Шпунтовые сваи чаще всего изготавливаются из стали, которая препятствует изгибу. Стальные листы также могут быть изготовлены из дерева или железобетона.
Стальные листы также могут быть изготовлены из дерева или железобетона. В зависимости от функции или использования сваи классифицируются следующим образом: :
01. Стальные сваи 03. Сваи композитные
04. Песчаные сваи
05. Бетонные сваи
Согласно Сушилу Кумару (автору книги «Строительство») обычно используются следующие типы стальных свай: двутавровые, трубчатые, винтовые сваи. , Дисковые сваи и т.д.
(I) H – Сваи- H- Сваи обычно имеют широкополочное сечение.
- Двутавровые сваи представляют собой квадратные конструкционные балки.
- Они вбиваются в землю для глубокого заложения.
- Имеют небольшую площадь поперечного сечения; поэтому их можно легко забивать в грунты, в которых будет трудно забить обычные сваи смещения.
- Используются в качестве длинных свай с высокой несущей способностью.
- Трубчатые сваи забиваются либо с открытым, либо с закрытым концом.
- Трубчатые сваи предназначены для передачи конструкционных нагрузок через фундамент нижележащим слоям.
- По мере погружения свай в землю происходит одновременная очистка грунта внутри трубы.
- В случае свай с закрытым концом забивка каждой трубы закрывается привариванием конического стального или чугунного башмака к концу трубы.
- Винтовые сваи состоят из чугунного или стального стержня с внешним диаметром, как правило, от 15 до 30 см и заканчивающимся спиралью или винтовым основанием.
- Диаметр шнека в нижней части варьируется от 45 см до 150 см.
- Эти сваи используются, когда грунт имеет низкую несущую способность.
- Винтовые сваи — тип глубокого фундамента, который можно быстро установить с минимальным шумом и вибрацией.
- Дисковая свая состоит из полой металлической трубы, прикрепленной к ее основанию чугунным диском для увеличения площади опоры сваи.
- Дисковая свая может использоваться в основном в морских установках или в песчаных или влажных грунтах, которые могут позволить сваю погружаться струями воды, тем самым обеспечивая проникновение сваи на увеличенную площадь.
- Деревянные сваи изготавливаются из стволов таких деревьев, как сал, тик, деодар, бабул, хайр и т. д.
- Внизу предусмотрен чугунный башмак, а вверху, в этой свае закреплена стальная пластина.
- Эти сваи имеют небольшую несущую способность и недолговечны, если их не обработать.
- Деревянные сваи экономически выгодны для сооружений, расположенных в сжимаемых грунтах, постоянно насыщенных водой.
- Это тип конструкции, в которой сваи из двух разных материалов вбиваются друг в друга таким образом, чтобы они могли действовать вместе, выполняя функцию одной сваи.
- В составной свае верхняя и нижняя части состоят из разных материалов. Таким образом, он использует хорошие качества обоих материалов.
- Песчаные сваи образуются путем проделывания отверстий в земле и заполнения их песком.
- Если песок в насыпи, он обладает большой прочностью на раздавливание и становится несжимаемым.
- В основном используются для уплотнения. Таким образом, они повышают несущую способность почвы.
Согласно «P.C. Варгезе» (автор книги «Геотехнические аспекты проектирования фундаментов»), существуют различные типы бетонных свай: сборные железобетонные сваи , сваи из предварительно напряженного бетона, монолитные бетонные сваи и т.
д.
- Сборные сваи представляют собой железобетонные сваи круглой, квадратной или восьмиугольной формы.
- Обычно для забивки этих свай требуется тяжелое сваебойное оборудование.
- Сборные железобетонные сваи предпочтительнее для постоянных, прочных и экономичных фундаментов, особенно в морских условиях или в условиях мостов.
- Предварительно напряженные железобетонные сваи имеют меньший вес и, следовательно, могут быть легко подняты с одной или максимум с двух точек.
- Благодаря меньшему весу предварительно напряженные железобетонные сваи имеют определенные преимущества в обращении по сравнению с обычными сборными сваями.
- В наши дни они становятся все более популярными.
В сваях из монолитного бетона отверстие выкапывается в земле путем вставки кожуха.
После установки арматуры это отверстие заполняется цементобетоном. Кожух можно оставить на месте или снять.
Монолитные бетонные сваи далее подразделяются на две категории:
- монолитные бетонные сваи
- монолитные бетонные сваи
⇒ Монолитные бетонные сваи ⇐
Сначала в землю вбивается тонкий металлический кожух, а затем внутрь кожуха заливается бетон. Это так называемые монолитные бетонные сваи.
Типы бетонных свай из листового листа в ситу:
01. Raymond Surees
02. Mac Arthur Sours
03
06. Сваи с плоским дном
01. Сваи Raymond
Сваи Raymond далее подразделяются на – стандартные бетонные сваи Raymond и ступенчато-конические бетонные сваи Raymond.
01 (a) Стандартные бетонные сваи Raymond:
- Оболочка забивается в землю с помощью разборной стальной оправки и сердечника, имеющего одинаковую конусность.
- Длина свай варьируется от 6 до 12 м.
- Диаметр сваи Raymond варьируется от 40 до 60 см вверху и от 20 до 30 см внизу.
- Свая состоит из тонкой гофрированной оболочки (кожуха), закрытой снизу.
- Стандартная бетонная свая Raymond используется в основном в качестве фрикционной трубы.
01 (b) Ступенчатые бетонные сваи Raymond:
- Ступенчатые бетонные сваи Raymond используются в качестве концевых опор или висячих свай и могут быть забиты в любой грунт.
- Эти сваи содержат секции оболочки, которые можно забивать в землю на разную длину с помощью оправки.
- Нижние секции корпуса изготовлены из более толстого листа и закрыты плоской стальной пластиной, приваренной к защитному кольцу.
- Стыки между частями корпуса соединяются с помощью винта.
02. Сваи Mac Arthur
- Сваи Mac Arthur имеют одинаковый диаметр с использованием гофрированной стальной оболочки, которая остается на месте.
- Тяжелый стальной кожух с сердечником забивается в землю.
- При достижении необходимой глубины керн извлекается, а в кожух помещается гофрированная стальная оболочка.
- Наконец, гофрированную стальную оболочку заливают бетоном, а внешнюю жесткую оболочку удаляют после ее постепенного уплотнения.
03. Однотрубные сваи
- Однотрубные сваи подходят для самых разных грунтовых условий.
- Оболочки обеспечивают жесткость, так как изготовлены из гофрированной и армированной тонколистовой стали. Они водонепроницаемы.
- Оболочки свай забиваются на необходимую глубину и после забивки осматриваются.
- Оболочка после осмотра заполняется бетоном, лишняя длина оболочки вырезается.
04. Обжимные сваи
- Обжимные сваи с успехом используются в некоторых грунтах, где забивка очень тяжелая.
- Эти сваи предназначены для оставления водонепроницаемой оболочки на некоторое время перед заливкой бетоном.
- Оболочка (тонкая стальная труба) помещается на бетонную пробку и стальной сердечник.
- Оболочка перемещается по пробке до тех пор, пока сердечник не достигнет пробки; труба обжимается конусом заглушки, образуя герметичное соединение.
- Когда оболочка достигает нужной глубины, сердцевина удаляется, а оболочка заполняется бетоном.
05. Сваи с выпуклым днищем
- Сваи с выпуклым днищем используются в местах, где желательно увеличить площадь опоры на конце.
- В свае используется бетонная пробка в форме пуговицы. Отсюда и название сваи.
- Во время движения эта кнопка образует увеличенное отверстие в почве.
- Эти сваи использовались до длины около 23 м и грузоподъемностью до 50 тонн.
- Поверх бетонной кнопки устанавливается стальная труба и усиленное основание из литой стали.
- Труба и кнопка забиваются на заданную глубину; Затем в трубу вставляется гофрированная стальная оболочка и упирается в кнопку.
- Корпус снимается, а кнопка остается на месте. Затем корпус заливают бетоном.
⇒ Необсаженные монолитные бетонные сваи ⇐
В необсаженных монолитных бетонных сваях сначала в землю вбивается тонкий или относительно толстый металлический кожух. Затем кожух постепенно вынимается, и таким образом бетон связывается с соседним грунтом. Они дешевле по сравнению с обсаженными сваями. Но стоимость, безусловно, идет на компромисс с эффективностью. Для ее установки требуются квалифицированные рабочие. Типы необсаженных монолитных железобетонных свай :
01. Обычные сваи
02. Franki piles
03. Vibro piles
04. Pedestal piles
05. Bored piles
01. Simplex Piles
- Simplex piles can be driven into soft or hard почвы.
- В этом типе сваи стальная труба с чугунным башмаком вбивается в землю на нужную глубину.
- После этого в трубе делают армирование и заливают бетоном. Трубку постепенно извлекают, оставляя внизу чугунный башмак.
02. Сваи Franki
- Сваи Franki имеют увеличенное основание грибовидной формы, что дает эффект распластанного основания.
- Эта свая используется там, где несущий слой ограниченной толщины может быть достигнут на приемлемой глубине.
- Свая Franki лучше всего подходит для гранулированного грунта.
- Тяжелая съемная оболочка, состоящая из гравия или бетона, устанавливается на грунт с помощью поводков.
- Часть бетона помещается в трубу и утрамбовывается молотком.
- Трубка, удерживаемая свинцом и молотком, прикладывается к бетону, прижимая его вниз и наружу.
- В результате произошло расширение основания в грибовидную форму.
- Шахта образована последовательными зарядами бетона, каждый из которых утрамбовывается по очереди, и постепенно извлекается обсадная труба.
03. Вибросваи
- Вибросваи используются на мягких грунтах. Вибрационные сваи обладают небольшим сопротивлением трению потоку бетона. Эти сваи формируются путем забивания стальной трубы и башмака, заливки бетоном, попеременно с использованием выталкивающего и забивающего ударов вниз.
- Существует два типа вибропогружаемых , образованных вибропогружанием (1) стандартная вибропогружаемая (2) виброрасширенная свая .
03 (a) Стандартная вибропряда:
- В этих сваях стальная труба с чугунным башмаком забивается в землю с помощью молота.
- Когда башмак и трубка достигают нужного уровня, на верхнюю часть трубки устанавливается молоток.
- Труба вынимается, когда бетон уплотняется при каждом ударе вниз.
- Таким образом, бетон вытесняется вниз, чтобы занять пространство, оставленное трубой, что приводит к гофрированию поверхности сваи.
- Рифленая поверхность увеличивает сопротивление трению и, следовательно, увеличивает несущую способность.
03 (b) Виброрасширенная свая:
- Эти сваи используются там, где требуемое сопротивление забивке не достигается на разумной глубине из-за низкой несущей способности грунта.
- В этих сваях труба с коническим башмаком забивается в землю на нужную глубину.
- Бетон заливается в трубу на определенную глубину.
- Труба извлечена, оставив конический башмак и бетон над ним.
- Труба с плоским башмаком снова опускается в скважину до тех пор, пока она не достигнет уложенного бетона.
- Трубка вдавливается вместе с плоским башмаком, чтобы проникнуть в бетон, в результате чего конец становится выпуклым.
- Арматурный каркас опускается в трубу так, чтобы он опирался на плоский башмак.
- Теперь труба заполнена бетоном, а свая завершена последовательностью ударов снизу вверх и вниз, как в стандартной вибросвае .
04. Опорные сваи
- Опорные сваи используются там, где тонкий несущий слой достигает приемлемой глубины.
- В этих сваях цоколь создает эффект расстилаемого фундамента.
- Сердечник и корпус вместе забиваются в землю, пока они не достигнут нужного уровня.
- Вынимают сердечник и заливают в трубу бетон.
- Стержень заменяется в корпусе до упора на залитый бетон.
- Бетон утрамбовывается, в результате чего формируется пьедестал.
- Сердцевина удалена; корпус залит бетоном.
- Обсадную трубу поднимают, сохраняя при этом давление керна и молота на бетон.
- Пьедесталы предусмотрены во избежание прямого контакта металлических колонн с почвой, что может привести к возможности коррозии металла почвой.
05. Буронабивные сваи
Буронабивные сваи образуются путем бурения скважины в земле и последующего ее бетонирования либо с помощью обсадной трубы, либо без обсадной трубы.
Буронабивные сваи также известны как сменные сваи , поскольку грунт заменяется сваей . Эти сваи обеспечивают фундамент, поддерживающий конструкцию с большими вертикальными нагрузками.
Строительство буронабивных свай включает два основных этапа- Фаза бурения и фаза строительства. Забитые свай в основном из трех типов:
- Сваи давления . Напорные сваи
- Бетон помещается в трубу, а верхний конец трубы закрывается с помощью напорной крышки. Сжатый воздух подается через воздушную трубку напорной крышки. Таким образом, прижимая бетон к окружающей почве.
- Процесс подачи сжатого воздуха повторяется до тех пор, пока вся свая не будет отлита, а труба полностью не извлечена.
05 (b) Расширяемые сваи:
- Расширяемые сваи представляют собой буронабивные монолитные бетонные сваи, имеющие в нижней части один или несколько бульбов или перекладин.
- Утолщения или подрасширители формируются с помощью инструмента для рассверливания.
- Когда в основании предусмотрена только одна луковица, она называется одинарной недорасширенной сваей.
- Когда в нижней части расположены два или более бульба, такая свая называется многобульбовой недорасширенной сваей.
- Эти сваи лучше всего подходят для грунтов, в которых преобладают существенные и значительные подвижки из-за сезонных несоответствий.
05 (c) Буронабивные сваи:
- Буронабивные сваи являются модификацией буронабивной сваи .
- Эти забивные сваи сочетают в себе преимущества буронабивных свай и забивных свай.Цоколь для свайного фундамента: Фальш-цоколь для свайного фундамента — Русская Свая
