Не секрет, что крыша играет важную роль в конструкции дома. В свою очередь, сама крыша представляет собой сложную систему, которая должна отличаться надежностью и долговечностью. В последнее время стало популярным изготавливать верх зданий из деревянных конструкций, к тому же перекрывать ее природными материалами. Дальше пойдет речь о том, как сделать деревянную крышу и какие конструкции используются для ее устройства.
Виды конструкций крыши из дерева
Наслонные и висячие стропила
При строительстве сооружений малой этажности достаточно популярны крыши из деревянных конструкций, которые делятся на 3 вида:
- на основании стропил наслонного типа;
- на основании стропил висячего типа;
- на основании деревянных ферм.
Наслонные стропила устанавливаются таким образом, что их торцы, с одной стороны, имеют нижнюю опору в виде мауэрлата, а с другой – опираются вверху на стену здания или стойку. Задача мауэрлата заключается в приеме и рассредоточении нагрузки, которая передается от стропил на несущие стены.
Наслонная стропильная система
Стропила размещаются на расстоянии от 0,6 до 2 м. На определение расстояния влияют нагрузка и сорт древесины. В качестве стропил используют брус, который в сечении имеет размер 0,2×0,2 м или несколько досок с толщиной более 5 см. Стойки должны находиться друг от друга на расстоянии 2–3 м.
Чтобы увеличить жесткость конструкции стропил деревянной крыши, стойки связывают между собой в горизонтальном направлении досками шириной до 0,2 м. Чтобы стропильную систему не снесло воздушными потоками, ее нужно зафиксировать к поверхности здания. Для этого применяется скрутка из проволоки, которая фиксируется в стене анкерами. Такая стропильная конструкция на сегодняшний день наиболее востребована из-за своего удобства.
Ее всегда можно подогнать под форму дома.
Обратите внимание! Чтобы стропильную систему можно было смонтировать, для ее крепления нужна хотя бы одна продольная несущая стена. При этом здание в ширину не должно быть меньше 7 м.
Висячие стропила
Если несущей стены посередине строения нет, используется конструкция деревянной крыши из висячих стропил, которые не имеют такой верхней опоры, как в предыдущем варианте. Ширина строения в данном случае не должна превышать 8 м. Применяется такая система для небольших сооружений хозяйственного предназначения. Стропила внизу опираются прямо на наружные стены, на которые оказывают воздействия немалые горизонтальные напряжения. Жесткость системы обеспечивается стяжкой стропил, которая нивелирует распорные усилия. Фиксация всех деревянных элементов происходит благодаря болтам, гвоздям и металлическим накладкам.
Обратите внимание! Если помещение чердака планируется эксплуатировать, стяжки нужно располагать как можно выше.
Деревянные фермы редко применяются в частном секторе. Такие конструкции используются в сооружениях, где пролеты достигают значения до 20 м. Конструкция фермы является достаточно сложной. Она состоит из узлов, элементами которой выступают балки с сечением от 50 до 150 мм. Такие конструкции находят свое применение в старых зданиях, которые требуют ремонта крыши. В современном строительстве данные системы могут использоваться в строительстве больших амбаров.
Материалы кровли
Материалы для крыши
Для перекрытия крыши можно применить материалы из дерева. Среди изделий для укладки кровли можно выделить:
- гонт, представляющий собой деревянные пластины, которые образовываются через выпиливание и стыкуются друг с другом с помощью шипов и пазов;
- шиндель – небольшие колотые деревянные пластины, напоминающие черепицу произвольной формы;
- лемех, который является разновидностью шинделя, имеет лопатную форму с фигурной нижней частью;
- тес, который изготовляется из древесины хвойных пород, и представляет собой обрезную доску с выборкой вдоль кромки;
- дранка – некалиброванные деревянные пластины, которые отличаются небольшой толщиной и образовываются из осины и ольхи методом откалывания;
- щепа, которая является разновидностью дранки, но уступает ей в длине.
При устройстве кровли из дощечек необходимо знать, что такое перекрытие применяется преимущественно при оборудовании скатных крыш, угол наклона которых не превышает значение прямого угла. Для более крутых крыш используется значительно больше материала, что позволяет увеличить долговечность конструкции.
Устройство кровли из гонта, шинделя и лемеха
Кровля из гонта
В зависимости от кровельного материала существенно меняется технология выполнения работ по укладке элементов крыши, при этом меняется тип стропиловки. Строительство деревянной крыши можно производить разными элементами.
Перекрытие крыши гонтом считается одним из наиболее сложных методов. Чтобы самостоятельно сделать такую кровлю, необходим немалый практический опыт. Размер деревянной пластины достигает в длину до 0,7 м, в ширину – до 0,15 м. Древесные пластины выпиливаются из досок. Недостатком такого материала является шероховатость на месте спила, что способствует повышенному впитыванию влаги.
Чтобы снизить этот минус, распиловку необходимо проводить в таком направлении, при котором структура волокон соответствовала бы естественной.
Одна сторона дощечки по длине стесывается до такой степени, при которой толщина изделия достигает размера в среднем 4 мм. С другой стороны в торце вырезается или выдалбливается паз, глубина которой достигает 1,2 см. Паз в своей конечной точке должен иметь ширину около 4 мм, что соответствует размеру вытесанного клина. Среди пород дерева, которые годятся для такого типа кровли, можно отметить дуб и осину, а также сосну. Перед укладкой дощечек для их крепления оборудуется обрешетка, сооруженная из бруса размером в разрезе 4×4 см или 5×5 см. Она должна выполняться с определенным расстоянием между планками. Укладка деревянных брусков должна происходить по осям с шагом, который равен трети длины пластин гонта. Обрешетку также можно делать сплошной из досок.
Укладка досок
Все дощечки должны быть уложены в ровный ряд в таком направлении, при котором все пазы смотрели бы в верхнюю сторону.
Следующий ряд устанавливается таким образом, чтобы в пазы заходили клинья гонта. После укладки каждый элемент фиксируется гвоздем к планке в верхней части дощечки. В бруски гвозди должны входить на глубину от 2,0 см. Необходимо знать, что порода древесины диктует выбор материала гвоздей. Если крыша перекрывается материалом из лиственницы, применяются медные гвозди. Для других пород пригодны оцинкованные фиксирующие изделия.
Надежность и долговечность крыши зависит от количества слоев укладываемого гонта:
- 2 ряда – верхний слой прячет нижний на 1/2 длины пластины. Применяется для простых строений.
- 3 ряда – верхний слой прячет нижний на 2/3 длины гонта. Используется для жилых зданий.
- 4 ряда – верхний слой прячет нижний на 3/4 длины дощечки. Применяется для сооружений с повышенной ответственностью.
Элементы кровли укладываются друг на друга вразбежку. Это означает, что нижняя часть пластины, которая находится в верхнем ряду, перекрывает по две половины нижних дощечек.
Стыки элементов с фигурным торцом, называемые разжелобками, укладываются в веерном положении. Чтобы изготовить такое образование, узким концам пластин придают нужный уклон в нижней части, при этом дощечки в этом месте приобретают форму трапеции.
Обратите внимание! Как известно, дерево имеет свойство подвергаться влиянию природных явлений. Чтобы продлить срок эксплуатации, гонт нужно обязательно подвергнуть антисептической обработке. Кроме того, дерево еще и горит. Поэтому элементы кровли нужно дополнительно обработать антипиренами.
Изготовление кровли из шинделя
Принцип укладки шинделя и лемеха похож на предыдущий. Так как эти деревянные пластины уступают в длине гонту и достигают в размерах лишь 0,4 м, обрешеточные планки нужно фиксировать соответственно чаще, чем в предыдущем варианте. В пластинах такого вида нет соединительных пазов, поэтому устройство деревянной крыши происходит с помощью укладывания встык.
Обратите внимание! Так как в результате выпадения осадков кровельный материал разбухает, то между дощечками должен существовать промежуток, значение которого должно быть порядка 4 мм.
В противном случае по истечении некоторого времени крышу будет коробить.При погоде с повышенной влажностью с такой конструктивной особенностью стыки плотно сходятся, а в солнечный день сухие деревянные элементы позволяют воздуху создавать на крыше вентиляцию.
Было бы неправильно не отметить одну из пород дерева, которая имеет ряд преимуществ перед другими типами кровельного природного материала. Речь идет о лиственнице, которая имеет следующие плюсы:
- наличие смолянистых веществ и большая плотность не приводят к возникновению коррозии и заражению насекомыми;
- высокая долговечность;
- древесина красиво смотрится благодаря своей структуре;
- цена на материал относительно низкая.
Устройство кровли из дранки, щепы и теса
Кровля из щепы
Если кровельным материалом крыши деревянных домов выступает дранка, устройство покрытия выполняется в 3 или 4 слоя, при этом выдерживается нахлест в горизонтальном и вертикальном направлении.
Для дранки используются дощечки от 0,4 до 1 м в длину, от 0,09 до 0,13 м в ширину и приблизительно 4 мм в толщину. В длинную сторону дранка укладывается по таким же правилам, что и гонт. Пластины, которые расположены рядом, необходимо прятать приблизительно до 0,3 м. Следующий горизонтальный ряд должен укладываться таким образом, чтобы середина его элементов совпадала со стыком дощечек нижнего слоя. Каждая пластина фиксируется гонтовым гвоздем размером 70 мм в длину и 1,5 мм в диаметре к каждой обрешеточной планке. Конек обустраивается конструкцией из 2-х досок, сколоченных с образованием угла.
Перекрытие из щепных элементов делается по такому же принципу. Разница заключается только в меньшей длине пластин. Для щепы применяются пластины от 0,4 до 0,5 м в длину, от 0,07 до 0,12 м в ширину и 3 мм в толщину. Для этого материала бруски обрешетки крепятся плотно – шаг составляет 0,15 м. Для сравнения, при укладке дранки это расстояние равняется 0,3 м. Так как эти дощечки сравнительно мало весят, размер конструктивного элемента для обрешетки может быть в сечении 4,0×4,0 см.
Для большого удобства монтажа под деревянные пластины можно подготовить обрешетку сплошного типа.
Деревянная кровля
Крыша с деревянным покрытием, строительство которой происходит с использованием теса, считается наиболее простой и дешевой. Долговечность такого перекрытия значительно уступает остальным видам. Дело в том, что при распиловке древесной заготовки природная структура сырья нарушается, и дощечки уже не могут полноценно сопротивляться воздействию природных явлений. Однако существует и другой способ изготовления элементов. При раскалывании заготовки по длине структура волокон не нарушается, так как разлом проходит вдоль них. Природные свойства древесины при этом сохраняются. Сто лет эксплуатации такой кровли считается нормальным сроком. Кровля из теса монтируется 2-мя способами: поперечным и продольным. В первом случае укладка происходит параллельно коньку. Такой способ упрощенный и применяется для зданий с недолгим сроком эксплуатации. Дощечки фиксируются к обрешетке гвоздями в направлении снизу вверх, при этом верхний слой прячет нижний на 0,05 м. Продольных способов существует 3 вида:
- Два ряда укладываются вплотную. Элементы верхнего слоя ложатся на нижние со смещением на половину дощечки. Зазор между пластинами для разбухания оставляется в районе 5 мм.
- Вдоль ската укладка идет вразбежку. Нижний слой пластин укладывается с прослойкой 5 мм и прячется под верхним на расстоянии 5,0 см.
- С нащельным укрытием. Нижний слой имеет сплошную поверхность. Стыки перекрываются дощечками меньших размеров, которые заходят на нижний ряд на 5,0 см.
- При всех видах укладки верхние дощечки фиксируются к брускам 2-мя гвоздями в каждую планку. Обрешетка устраивается из древесных конструктивных элементов, расстояние между которыми должно колебаться в пределах 0,6-0,8 м. Толщина применяемых дощечек должна быть от 0,019 до 0,025 м. Сечение планки должно соответствовать размеру 6×6 см.
Обратите внимание! Под кровлю из деревянных элементов нежелательно устанавливать паро- и гидроизоляцию в связи с тем, что из-за них крыша не сможет дышать и срок ее эксплуатации уменьшится.
Видео
В этом ролике показан процесс отделки кровли дранкой.
Последняя редакция: 12.12.2014
Автор: Врубель Ярослав Григорьевич
Деревянная крыша: конструкция и особенности монтажа
В первого взгляда, дерево – это не самый подходящий материал для покрытия крыши. А между тем, правильно смонтированные покрытия из определенных сортов древесины могут прослужить 100 и более лет, не требуя особого ухода и ремонта. Кроме того, древесина – материал уникальный, так как он великолепно регулирует микроклимат в помещениях, создавая здоровую и приятную атмосферу. Рассмотрим, как может быть собрана деревянная крыша своими руками.
Дерево можно смело отнести к числу наиболее востребованных строительных материалов. Используется древесина не только для внутренней отделки и возведения стен, но и, как это ни странно, для покрытия кровли.
Оригинальный дизайн и эффектный внешний вид – это один из плюсов, которым отличаются деревянные крыши – фото домов с таким нестандартным кровельным покрытием позволят убедиться в этом. Кроме того, деревянные кровли хорошо сохраняют тепло, являются отличными звукоизоляторами и способны выдержать любые погодные катаклизмы, надежно оберегая внутренние помещения дома.
Содержание
- Виды кровельных покрытий из дерева
- Крыши из теса
- Крыша из гонта
- Важные моменты монтажа
Виды кровельных покрытий из дерева
Существует несколько вариантов покрытия кровли материалами из древесины. Отличаются эти способы формой используемого материала и способом монтажа.
Крыши из теса
При использовании теса можно осуществить наиболее простое и недорогое устройство деревянной крыши. Однако тесовое покрытие является и самым недолговечным из всех деревянных кровель.
Совет! В прежние времена тес для покрытия кровли получали путем раскалывания бревен хвойных деревьев (чаще всего, сосны) по длине.
Тесовая кровля может быть уложена двумя способами:
- Поперечным, при которым доски кладут параллельно коньку;
- Продольным, в этом случае доски располагают параллельно фронтонному торцу ската.
Доски могут быть уложены в один или два ряда. В первом случае, последующую доску кладут так, чтобы она на 5 см перекрыла предыдущую. При двухрядной укладке (именно такая конструкция деревянной крыши из теса рекомендована для жилых помещений) доски верхнего ряда располагают так, чтобы середина верхней доски приходилась место стыков досок в нижнем ряду.
Совет! Для обеспечения лучшего отвода воды необходимо выполнить специальные канавки в верхней части покрытия из теса.
Крыша из гонта
Теперь рассмотрим, как сделать деревянную крышу, используя гонты – небольшие дощечки. Этот вид кровли отличается более сложным и трудоемким монтажом. Для изготовления гонта используется два метода – колка и пиление. Как и в случае с тесом, колотые дощечки отличаются большей прочностью и долговечностью, но и стоят они дороже, чем пиленый материал.
Деревянные гонты, обычно, крепятся при помощи гвоздей, но некоторые разновидности материала имеют крепление по принципу «паз-шип». Для сборки кровли из гонта сбирают обрешетку из бруса с сечением 50 мм и более. Хозяйственные нежилые постройки покрывают деревянным гонтом в два слоя, для жилых домов рекомендуется трехслойное покрытие.
Совет! Существует несколько разновидностей гонта – шиндель, дранка, лемех. Отличаются они друг от друга длиной элементов и их формой.
Важные моменты монтажа
- Деревянные покрытия, в основном, применяют на скатных крышах. Причем, уклон скатов должен быть 25 градусов и больше.
- Однако на хозяйственных постройках может быть устроена и деревянная плоская крыша. Такая крыша подразумевает покрытие рубероидом или другим гидроизоляционным материалом.
- Планируя уложить рубероид на деревянную крышу, нужно подготовить ровное основание из листового материал или, в крайнем случае, из досок, уложенных с зазором не более 1 см.
- Обычно, планируется двух или трехрядная укладка рубероида на деревянную крышу. Это необходимо для обеспечения большей надежности покрытия.
- При обустройстве скатных кровель с укладкой деревянного гонта может быть построена сплошная или решетчатая обрешетка из бруса. При сооружении решетчатого настила расстояние между элементами должно быть равно третьей части длины используемого гонта.
- Гидроизоляция под деревянные кровли при традиционной технологии монтажа не укладывается. Однако современные мастера рекомендуют все же использовать современные мембранные гидроизоляционные пленки для повышения надежности покрытия.
- Гидроизоляция расстилается по стропилам, поверх нее строится контробрешетка из бруса, прибитого к стропильным ногам. Затем по контробрешетке сооружается основной настил для укладки деревянного гонта.
- На крышах с большим уклоном скатов гидроизоляцию можно укладывать не по всему покрытию, допускается настилание пленки только в наиболее сложные узлы деревянных крыш. К таким узлам относится ендовы, участки вдоль карнизов, места у труб и мансардных окон.
- В ендовах и по карнизам укладывают специальные планки, которые крепят к обрешетке на резинобитумный клей и дополнительно закрепляют гвоздями.
- Гонты начинают укладывать с центральной части карниза. Первый ряд кладут так, чтобы гонты на несколько сантиметров выступали за пределы карниза.
- Все последующие ряды укладывают с нахлестом, чтобы гонт перекрывал места крепления дощечек в двух предыдущих рядах.
- На коньках крыши устанавливают специальные коньковые элементы, которые укладывают с нахлестом и закрепляют по нижнему краю гвоздями.
Итак, древесина – это традиционный материал, который используется для покрытия кровли. Самыми долговечным, но и самым дорогим вариантом материала являются гонты из лиственницы или дуба, изготовленные методом колки.
Специальная конструкция крыши | Шпили, купола, строительство сводов и т. д.
Специальные конструкции крыш | Строительство шпилей | Строительство купола | Vault Construction
Компания Timber Structures специализируется на изготовлении специальных кровельных конструкций. Мы строим вальмовые крыши, бордюрные или мансардные крыши, бочкообразные крыши, мансардные окна, эллиптические крыши, гиперболические крыши, параболоидные крыши, крыши с седловой поверхностью и крыши-мандалы.
Мансардные крыши.
Слуховое окно для бровей.
Кроме того, мы можем изготовить шпили, купола-луковицы, эллиптические купола и опалубочные или фальш-опалубки для сводов из каменной кладки, таких как бочкообразные своды, крестовые своды, ребристые своды, монастырские своды, четырехчастные своды, полураздельные своды и звездчатые своды.
Мы рады возможности бросить вызов нашему опыту и построить такую специальную конструкцию крыши, поэтому, если вам нужна подобная деревянная конструкция, свяжитесь с нами сейчас по телефону: 07792 729 888
Бедра и долины
Бедра и долины.
Бедра и долины.
Подвесной выступ
Изогнутая долина.
Шпили
Деревянные конструкции строит и восстанавливает шпили. Шпили представляют собой пирамидальные крыши, но с более крутым углом и значительной высотой. Отношение основания к высоте обычно составляет от 1:3,5 до 1:5 9 .0005
Основание шпиля может быть квадратным, пятиугольным, шестиугольным или круглым. Форма основного корпуса шпиля также может быть квадратной, пятиугольной, шестиугольной или круглой. Различные формы основания и корпуса шпиля можно комбинировать и давать интересные и приятные результаты в дизайне и форме. См. рисунки.
Деревянные конструкции могут помочь вам с проектированием и строительством всех видов шпилей. Мы обладаем обширными знаниями в области строительства шпилей и понимаем все его сложности.
Деревянные конструкции также ремонтируют и восстанавливают шпили. Мы сможем найти решение, чтобы исправить любое повреждение шпиля в эффективном и экономичном особняке с минимальным нарушением исходных деревянных конструкций.
Иллюстрации конструкций шпилей.
Шпили конические и прямоугольные
На чертеже шпиль изображен изнутри.
Статья в Википедии о Шпилях: Шпили
Купола
Купола чаще всего встречаются в классической архитектуре. Римляне и византийцы строили свои купола из камня, и из-за огромного веса этих великолепных зданий их нужно было строить на грунте, который мог бы их выдержать.
Тогда, как и сегодня, если эта поддерживающая почва недоступна, вес здания можно уменьшить за счет использования деревянного купола. Заменив тяжелую каменную конструкцию на гораздо более легкую деревянную, можно строить купола на всех типах почвы, даже на очень мягких почвах, таких как глина.
Купола обычно встречаются в церквях. Большинство куполов увенчаны куполом, пропускающим свет в центральное пространство.
Пример конструкции купола.
Пример конструкции купола снизу.
Луковичные купола
Луковичный купол представляет собой выпуклую крышу, заканчивающуюся острой вершиной. Большинство узнают эту форму по ее использованию в русских православных и барочных церквях, классическим примером являются купола собора Василия Блаженного на Красной площади в Москве.
Диаметр Лукового купола обычно больше, чем башня, на которой он находится, а высота обычно больше, чем ширина купола.
Иллюстрация структуры луковичного купола.
Статья в Википедии о куполах
Деревянные своды
В местах с мягкой почвой, такой как глина, невозможно построить тяжелые каменные своды. Поэтому в прошлом, если люди хотели продемонстрировать свое богатство и способности с помощью сводов в своих церквях и соборах, им нужно было найти альтернативный метод строительства.
Этого можно добиться, используя деревянные хранилища. Использование деревянных сводов значительно снижает вес здания и позволяет строить впечатляющие своды в больших масштабах.
Для постройки деревянных сводов требуется другой тип рамы, без балок, перекрывающих помещение. Это можно сделать, используя наклонную основную ферму.
Как видите, на ферме этого типа нет анкерной балки, мешающей обзору свода.
Центрирование или фальшивая работа
Если мы стоим в наших старых соборах и смотрим вверх, мы не можем избежать вида великолепных каменных сводов. Чтобы построить эти своды, строителям требовались центрирующие или фальшивые работы, чтобы удерживать камни в вертикальном положении до тех пор, пока они не будут готовы установить замковый камень. После того, как замковый камень был установлен, центрирующая или ложная работа была удалена, чтобы каменный или каменный свод был виден публике.
Статья в Википедии о Хранилищах.
Эллиптические купола
Эллиптический купол.
Мандала Крыша
Мандала Крыша.

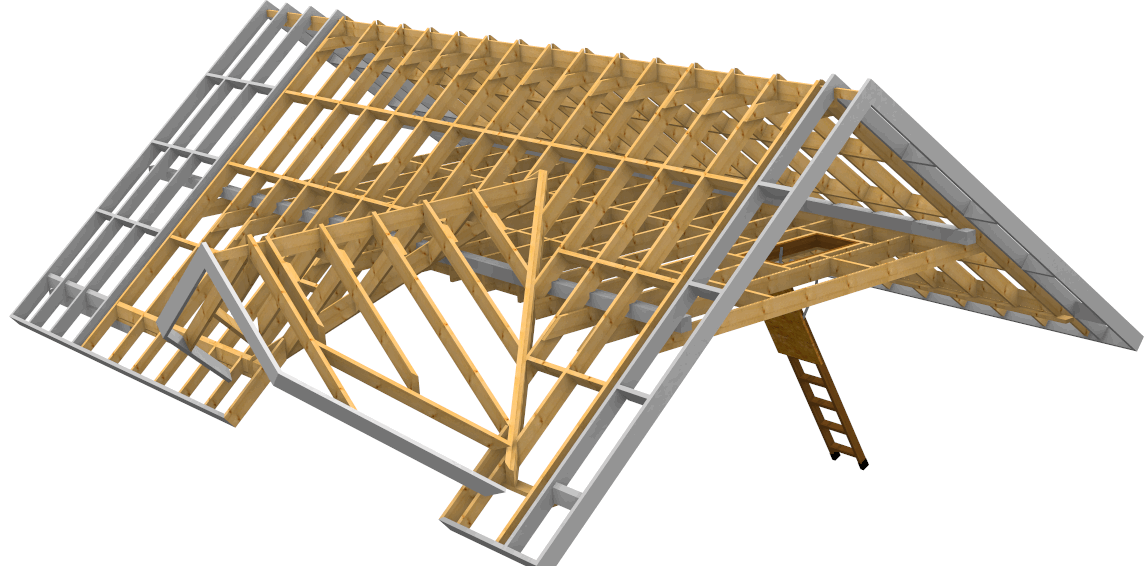

Компоненты деревянного каркаса: полное руководство
Компоненты деревянного каркаса: полное руководство
Хотите построить крышу для своего дома? Мы рекомендуем вам начать с создания деревянного каркаса, чтобы выдержать все. Узнайте в этой статье о различных компонентах деревянного каркаса крыши, которые вам понадобятся, чтобы вы были готовы приступить к работе с самого начала!
Наши эксперты по сборным деревянным конструкциям обсуждают различные компоненты каркаса крыши, чтобы помочь вам лучше понять, как они изготавливаются!
Какие компоненты деревянного каркаса крыши?
Каркас крыши представляет собой сборку деревянных, металлических или бетонных компонентов, формирующих структуру крыши. Он используется для поддержки крыши здания, придавая ей желаемую форму.
Хотя назначение деревянных каркасов с течением времени практически не изменилось, конструкции крыш претерпели значительные изменения с тех пор, как они впервые использовались в строительстве. Некоторые компоненты исчезли, в то время как другие были введены с целью экономии ресурсов и повышения долговечности.
Стропила
Стропила — это один из компонентов фермы крыши. Он состоит из длинного куска дерева, наклоненного и ориентированного в направлении ската крыши. Часто выступает одновременно и стропилом, и перекладиной, а значит, служит и опорой, и точкой крепления кровельного покрытия.
Стропильная ферма
Стропильная ферма представляет собой сборку деревянных деталей (стропил, стропильной стойки, ножничной фермы и т. д.), образующих треугольную конструкцию. Стропильные фермы различаются по типу и размеру для создания различных форм крыши. Стропильные фермы образуют несущий каркас крыши.
Стенка фермы
Стенка фермы представляет собой прямой или закругленный кусок дерева, являющийся частью наклонной рамы (или ножничной конструкции фермы). Он соединяет две другие части каркаса вместе и служит для поддержки и укрепления конструкции каркаса. Он также придает жесткость угловым соединениям и помогает удерживать детали вместе.
Планка для прогона
Планка для прогона представляет собой небольшой кусок дерева, прикрепленный к поперечной балке. Он поддерживает перпендикулярную балку прогона, поддерживающую стропила. Иногда также добавляется кубическая планка между балкой прогона и планкой прогона.
Прогоны
Прогоны представляют собой куски дерева, которые часто размещаются на фермах или, в качестве альтернативы, непосредственно на несущей стене. Их используют для поддержки стропил и других балок. Существуют различные типы прогонов:
- Коньковый прогон: находится в верхней части рамы
- Прогон карниза: находится на конце наклонных ферм-ножниц
- Средний прогон: находится между коньковым прогоном и карнизным прогоном
Основные конструктивные элементы
Основные элементы деревянного каркаса включают ферму крыши, прогоны, планку прогона, стенку фермы и стропило. Однако, в зависимости от конструкции и прочности последнего, у каркаса могут быть и другие струны на носу.
Вот из чего состоит структурная сеть каркаса вашей крыши.
Анкерная балка
Анкерная балка представляет собой горизонтальный кусок дерева, который поддерживает расстояние между стропилами, предотвращая расхождение ферм. Поэтому он крепится к нижнему концу ферм для создания натяжения. Его также называют основанием треугольника.
Центральная стойка
Центральная стойка представляет собой вертикальный кусок дерева, который соединяет анкерную или натяжную балку с верхней частью фермы крыши. Обратите внимание, что некоторые типы ферм имеют только сгребающие берега (см. Ниже) и не имеют шкворня.
Верхний пояс
Верхний пояс представляет собой элемент каркаса из металла или дерева. Он формирует скаты крыши. В традиционном каркасе крыши верхний пояс поддерживает горизонтальные прогоны, которые сами поддерживают стропила.
Дополнительные компоненты рамы
Предоставив вам краткий обзор некоторых основных элементов деревянного каркаса крыши, давайте теперь взглянем на вторичные компоненты сети!
Подкос
Подкос представляет собой кусок дерева, расположенный под углом между центральной стойкой и стропилом. В ферме крыши ее функция состоит в том, чтобы передать часть веса, поддерживаемого стропилами, на центральную стойку.
Распорка фермы
Распорка фермы используется в некоторых типах ферм крыши. Это наклонный кусок дерева, который обеспечивает дополнительную поддержку фермы.
Анкерные стойки
Это анкерные интерфейсы, используемые для защиты зданий от падения с высоты. Их можно устанавливать на металлические и деревянные каркасы.
Козырек
Рама часто имеет козырек, состоящий из двух компонентов: коньковой балки и подконька.
Коньковая балка
Коньковая балка соединяет фермы друг с другом под коньком крыши и является центральным элементом конструкции крыши. Он сделан из куска дерева, расположенного горизонтально, на который опираются стропила.
Под коньком
Как следует из названия, под коньком находится под коньком. Он сделан из горизонтального куска дерева.
Дополнительные элементы деревянного каркаса
Рейки или рейки
Эти детали обычно укладывают на стропила, чтобы сверху можно было уложить кровельные материалы.
Соединители и крепежные детали
Несмотря на то, что существуют различные методы соединения конструктивных элементов без соединителей, большинство подрядчиков используют соединители и крепежные детали определенного типа для соединения различных деревянных элементов, из которых состоит конструкция. Среди них соединители из металлических пластин часто используются при строительстве сборных кровельных ферм.-
Подкос
Подкос представляет собой набор деревянных деталей, предназначенных для обеспечения устойчивости конструкции, в основном за счет предотвращения раздвигания ферм под действием горизонтальных сил. Коньковая балка, под коньком и прогоны являются частью раскоса.
Натяжная балка
Натяжная балка очень похожа на описанную выше анкерную балку, но короче по длине. Его также располагают горизонтально между стропилами, но в верхней части ферм. Рама может иметь несколько натяжных балок для контроля тяги вниз за счет сопротивления сжатию.
