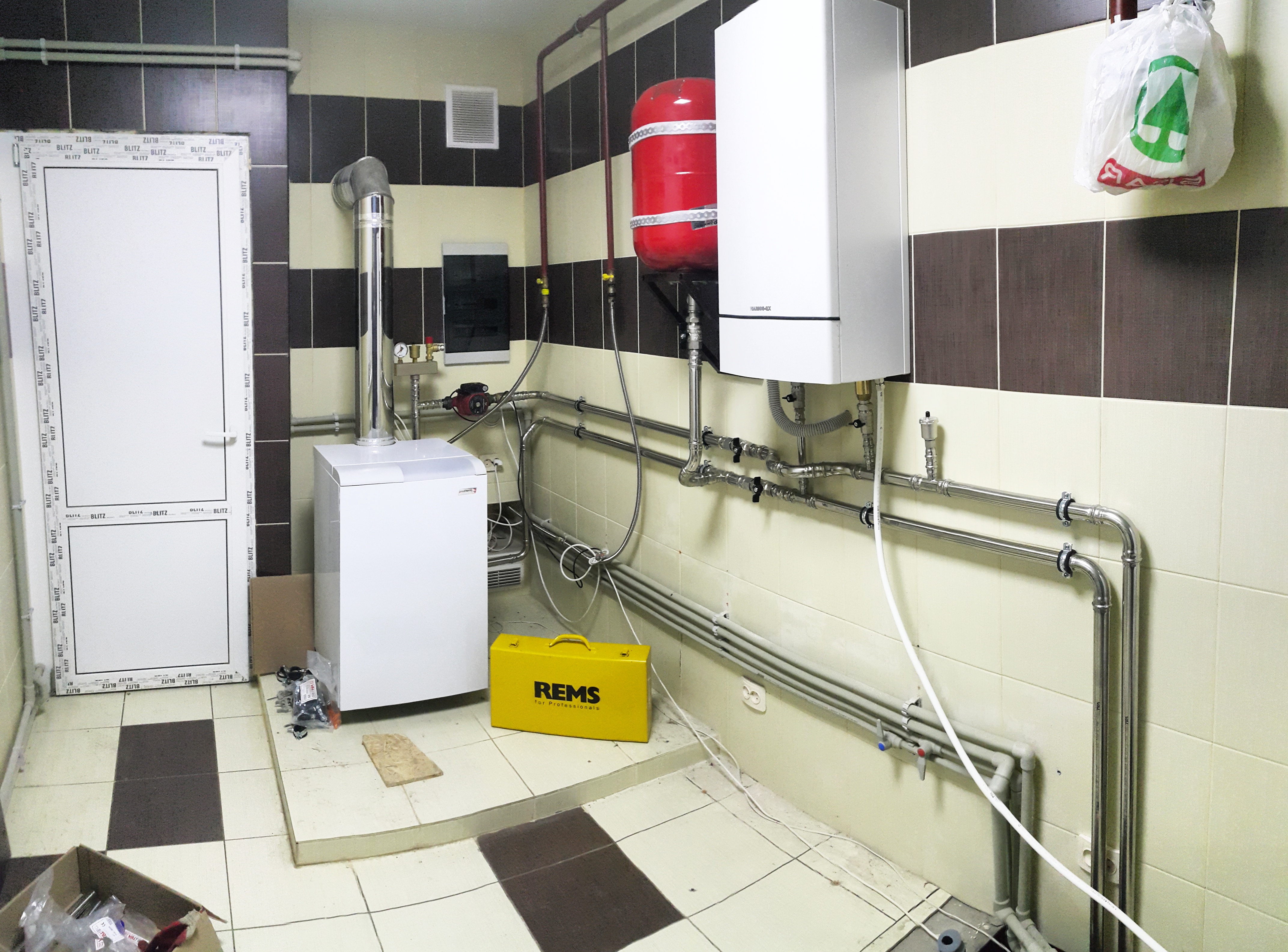

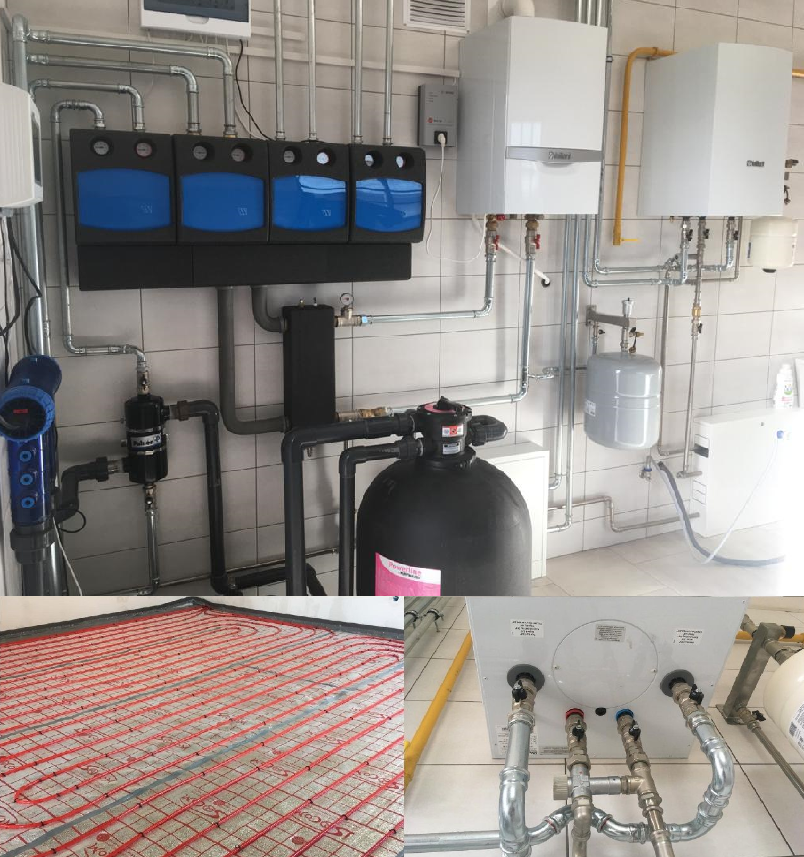

ТОП-20 лучших фото ремонта котельной

Природный газ является не просто самым эффективным и экономичным, но и наиболее рискованным видом топлива в плане взрывобезопасности и пожаробезопасности.

Поэтому устройство котельной в частном доме должно производиться по строгим требованиям техники безопасности. И если Вы хотите, чтобы Ваша котельная имела более оригинальный вид, предлагаем рассмотреть нашу подборку «ТОП-20 лучших фото ремонта котельной».

Основные требования к котельной

Самое главное требование – обеспечить качественную вентиляцию. Даже в незначительных количествах угарный газ может нанести существенный вред здоровью человека.

Более того при недостаточной вентиляции котел может выдавать меньше тепла, расходуя одинаковое количество топлива.

Так что, обустраивая газовую котельную, позаботьтесь о наличии хорошей вентиляции.

Если говорить о расположении котельной в загородном доме, то здесь требования будет несколько «помягче», чем при обустройстве этой комнаты в многоквартирных жилых домах.

Котельную разрешено устанавливать в отдельном строении, специально отведенной комнате, в пристройке к коттеджу или на чердаке. Чтобы ориентироваться в этом вопросе и подобрать лучший дизайн для котельной, рекомендуем посмотреть наши фото.

Если применяется оборудование, рассчитанное на сжиженный газ, то цокольный этаж или подвал для устройства котельной в доме не подходит. Все потому, что такой вид топлива имеет большой удельный вес, и опускаясь в нижние части строения, станет причиной взрыва.

Такая особенность сжиженного газа учитывается перед устройством вентиляции, схема которой предельно простая.

Газовые установки до 60 кВт не подразумевают оборудование отдельного помещения. Этот тепловой генератор может устанавливаться на кухне или в какой-то другой комнате, которая бы соответствовала следующим требованиям:

  • объем помещения – минимум 15 м3 + по 0,2 м3, которые идут на каждую единицу мощности котла;

  • высота помещения – не меньше 2,5 м;

  • в помещении есть окно с форточкой.

Стены в котельной комнате должны быть огнестойкими, а именно – способными выдерживать высокие показатели температуры в течение 45 минут.

Устройство котельной

Отопительная система включает в себя не просто трубы и котел, но и другие важные для эффективного функционирования коммуникации и приборы, находящиеся в помещении по определенной, предварительно заданной и рассчитанной схеме.

Отопление состоит из:

  1. Отопительный котел – генератор тепла. Сгорающее топливо в камере сгорания котла нагревает теплоноситель, и тепло от радиаторов и труб поступает из котельной в помещение.
  2. Бабка водонагревателя. Основное предназначение бойлера – обеспечивает домочадцев горячей водой. По трубе, которая проходит внутри бака, циркулирует нагретый теплоноситель, в результате чего вода в бойлере нагревается.
  3. Распределительный коллектор, который состоит из циркуляционного насоса, гребенки и гидравлического распределителя.
    Основное предназначение распределительного коллектора – удобное распределение и циркуляция теплоносителей в аппаратах системы отопления и поддержание температуры теплоносителя.
  4. Расширительный бак требуется для компенсации давления в отопительной системе в результате нагрева теплоносителей.
  5. Группа безопасности, которая обеспечивает защиту отопительного контура от излишка воздуха и избыточного давления.
  6. Дымоход. От правильности установки и расчета дымохода в котельной, который производится по определенной схеме, во многом зависит коэффициент полезного действия и безопасность отопительной системы.
  7. Запорная арматура (для перекрытия потолка от испарения среды), трубопровод.
  8. Система подпитки, которая осуществляет контроль снижения давления при испарении или других утечках.
  9. Автоматика, которая представляет собой электронное устройство, осуществляющее управление газовой котельной в доме.

Но, помимо правильной технологии установки котла, важно позаботиться о дизайне этого помещения, в чем Вам и помогут наши фото.

Возможно Вам будет также интерестно:

Отделка котельной в частном доме

Дизайн котельной в частном доме должен соответствовать нормам пожарной безопасности. Красота и гармония форм тоже важны. Главное, чтобы творческая задумка не нарушала установленные требования. О том, на что обратить внимание, какие материалы выбрать, и другие полезные советы читайте в нашей статье.



Особенности отделки котельной



Котельная в загородном доме располагается в цоколе или отдельном помещении с выходом на улицу. Последний вариант предпочтительнее. Выделенная комната практичнее и безопаснее. В случае возгорания, огонь не распространится на жилые этажи и подсобки, что позволит вам беспрепятственно покинуть дом.







Заранее определитесь, где будет расположен дымоход, диаметр выходных отверстий и трубных подводок. Обязательно прочитайте инструкцию котла. В технических требованиях подробно описываются условия эксплуатации, место монтажа и другие нюансы.









Также профессионалы рекомендуют подумать, достаточно ли приобретённых устройств, или понадобятся дополнительные расходы. Финансовый вопрос актуален, особенно для новоиспечённых хозяев. Лишние траты могут выбить из графика, и долгожданное новоселье опять придётся отложить. Чтобы это не случилось, контролируйте процесс.







Минимум раз в день встречайтесь с мастером и спрашивайте, что сделано сейчас, и определяйте планы на завтра. Отлично, когда вы сотрудничаете с профильной компанией. Так у вас гораздо больше шансов получить желаемое. Конечно, придётся что-то корректировать. Это нормальный рабочий процесс. Обращайтесь в фирмы, которые действуют на рынке не менее 5 лет, и не забывайте проверять подрядчиков.







Обязательно осмотрите пространство. Обычно котельная обустраивается в глухих помещениях. Средняя площадь комнаты составляет четыре квадратных метра, в объёме это примерно 15 кубометров.



Проект котельной



Предварительно необходимо согласовать план с газовиками. Постройка стоит на автономном фундаменте, не связанным с домом - значит, вы внимательно изучили СНиПы и пока делаете всё правильно.







Свой фундамент должен быть у котла. Возвышение 20 сантиметров выкладывают из кирпичей и отделывают плиткой. Пол цементируют, в раствор добавляют песок.





Вытяжку подбирают, ориентируясь на воздухообмен. Мощность аппарата должна быть в два раза больше объёма пропускаемого воздуха за час. Можно самостоятельно сделать отверстие в потолке около 10 см в диаметре и вставить трубу.







Часть, выходящая на улицу, обтягивается сеткой. Внутри ставится обратный клапан. Самодельная вытяжка готова. Но перед тем, как приступать к делу, поговорите со знающими людьми. Это поможет не только избежать ошибок, но и сэкономит деньги.



Отделочные работы



Крыша и стены изготавливаются из негорючих материалов. Отделку производят штукатурной смесью. На неё кладут плитку. Керамическая предпочтительнее, так как устойчива к перепадам температур, легко чистится, смотрится элегантно и лаконично.

штукатурка стен в Челябинске







Некоторые предпочитают водостойкую краску. Обычная глянцевая или с эффектом «короед» представлена в различных оттенках. Также разрешается использовать гипсовые листы.







Волокнистая структура с добавлением ксилитных гранул и асбеста надолго сохраняет форму. При нагреве не выделяет токсинов. Максимальный диапазон от 900 до 1000 градусов гарантирует продолжительную эксплуатацию, даже в специализированных помещениях, в том числе в бойлерной и котельной. Огнестойкие листы становятся базой, которая штукатурится и пропитывается особым огнестойким веществом.



Пол покрывают керамогранитом. Это современный и очень прочный материал, влагу не впитывает. Пыль и разводы легко удаляются мягкой губкой или тряпкой.







Потолок в котельной отделывают листовыми вставками. Они не пропускают влагу, не плавятся и не трескаются. Никаких подвесов и натяжных потолков. Помните, используемые материалы должны быть пожаробезопасными.





Котельная как замкнутая система нуждается в периодическом сбросе теплоносителя. Поэтому логично будет сделать отвод к канализации.







Слив осуществляется через дренажный кран на гидрострелке балансировочного коллектора. Совмещённая конструкция отвечает за распределение воды, удаление воздуха и примесей. Количество контуров равняется числу устройств обвязки.



Маленькие хитрости



Отделка котельной может быть оригинальной и стильной. Керамогранит яркой расцветки в сочетании с дизайнерскими вещицами и аксессуарами великолепно впишется в интерьер дома. Матовая поверхность с вкраплениями и прожилками добавит объёма.





Уборка не вызовет сложностей. На светлой поверхности совсем не видно пыли.







Двери устанавливают в двух местах. Одна связана с домом, вторая с улицей. Вход оснащают дополнительными конструкциями. Противопожарное металлическое полотно усилит огневой барьер. Расчётного времени 60 минут хватит, чтобы заблокировать очаг возгорания и вызвать пожарных.



Светильники лучше взять классические, компактные без изысков. Подойдут и обычные лампы. На видном месте положите небольшой фонарик на случай отключения электричества.



Не стоит увлекаться украшательством. Всё-таки котельная относится к подсобным помещениям. Главный здесь котёл, о нём и нужно думать. Поэтому умерьте аппетиты и направьте творческую энергию на другие объекты.



Видео по теме











Дизайн в котельной в частном доме — Дом своими руками

Котельная установка в личном доме: выбор оборудования и обустройство помещения (90 фото)

Теплоснабжение жилья за городом — очень важное требование для уютного проживания в доме. Собственно благодаря этому о котельной установке необходимо побеспокоиться ещё до начала завершения работ по отделке. Сейчас изготовители рекомендуют разные энергетические резервные электростанции для отапливания.

Так, газовое котельное оборудование в приватном строении проектируется, а еще подготавливается соответственно с самыми строгими требованиями. Главная причина состоит в возможности взрывоопасности.

Второе важное место занимают котлы на твёрдом, а еще жидком топливе. По сравнению с газовыми устройствами они не такие взрывчатые, однако, должны размещаться в индивидуальной комнате. В ней важно оборудовать хорошую приточно-вытяжную систему вентиляции и нужно рассчитать специализированный канал для вывода газов дымоотвода.

В установке очень просты котлы электрические. Они не просят установки в специализированном помещении где находится топка. Но в этом варианте есть особенные правила, которые связаны с неопасным применением.

Так как к теплогенерирующей установкой газовой в приватном домостроительстве самые большие требования, естественно побеседуем собственно об этом оборудовании подробно. Другие разновидности установок для отапливания автоматично подойдут под требования, которые сделаны для газовых приборов.

Требования к обустраиванию газового оборудования для котельной

Для желающих оборудовать в жилище котёл небольшой мощности обязаны знать, что не надо отдельного помещения для камеры сгорания. Собственно благодаря этому обустраиваете устройство газового типа в пространстве кухни, выполняя требуемые нормы:

  • Площадь комната должна быть не меньше чем 15 метров квадратных;
  • Поверхность потолка более чем 2 метра;
  • Проём окна обязательно обязан иметь форточку;
  • Приточно-вытяжная система вентиляции комнаты;
  • В настенной поверхности над поверхностью пола внизу полотна двери должны быть отверстия воздухозаборные, которые предоставляют воздушный приток;
  • Важно оборудовать котёл рядом с настенной поверхностью из материала негорючего.

Если в комнате нет настенных поверхности из материалов негорючих, то схемой благоустройства теплогенерирующей установкой в приватном строении допускается установка устройства на оштукатуреную стенку из настоящего массива. Однако он должна быть обязательно закрыта железным экраном отражающим тепло.

Для установки газовой с мощностью не меньше чем 30 кВт необходимо индивидуальное пространство. Требования к его обустройству по большей части зависят от расположения. Побеседуем о наиболее популярных устройствах.

Установка в индивидуальной комнате

Обустройство теплогенерирующей установкой в загородном жилище, функционирующей на газе естественного происхождения, допускается на чердаке, а еще на необходимом этаже.

В этом варианте необходимо придерживаться таких требований:

  • достаточное освещение;
  • отдельно размещенный выход на улицу;
  • комната должна быть более чем 15 метров кубических;
  • свободный доступ к агрегату и добавочному оборудованию;
  • вытяжная система вентиляции;
  • размещенные рядом с топочным помещением комнаты должны отделяться от него настенной поверхностью с огнезащитными параметрами.

Система вентиляции

Для хорошего функционирования отопительные агрегаты газом необходим безотказный поток воздуха. Он должен хватать как на поддержание горения, так и на выведение газов.

Чтобы обеспечить неплохой обмен воздуха устройства небольшой мощности в ветхом сооружении, в основном, хватает естественной вентиляцией помещения для камеры сгорания. Сюда воздух поступает из щелей в оконных, проёмов двери, а еще при помощи иных не плотностей.

Если в котельной установке есть герметичные дверные и оконные проёмы, тогда вряд ли можно обойтись без добавочной вентиляции.

Выбор и установка прибора

Для желающих знать, как оборудовать теплогенерирующую установку собственноручно, необходимо помнить, что в начале установки необходимо выбрать набор необходимого оборудования. Котёл выбирается в зависимости от условий климата и объёма комнат для отапливания.

Для расчета мощности котла для маленького пространства не больше чем 200 метров квадратных, где поверхность потолка не будет больше нескольких метров, а поверхность стены утеплена, как и оконные, проёмы двери, не потребуется очень больших усилий. В таких целях метраж следует помножить на мощность установки, как на фото теплогенерирующей установкой, приходящейся на каждые 10 квадратных метров пространства. Этот показатель выведен при помощи эксперимента для разных российских климатических территорий.

Профессионалы расставят нужное оборудование дополнительного характера, смотря на документацию проекта, подключат устройство к дымоотводу, обустроят автоматическую систему, а еще совершат работы пусконаладочного характера.

Котельная установка в личном доме: специальное оборудование и фотографии проектов

Если в доме не имеется традиционного отопления, то для обогревания помещений в нем применяются котлы. Для размещения данного оборудования нужно приспособить специализированное помещение. Все знают, что в составе любой системы обогрева, не считая котла, применяются и иные элементы. Занимаясь обустраиванием помещения для теплогенерирующей установкой, обладатель строения должен держаться всех норм и требований. В данном случае расходы в процессе обслуживания оборудования будут сведены до минимума, а в помещениях будет гарантирована тёплая обстановка.

Составляющие системы обогрева для приватного дома

Есть весьма разнобразным схемы обогревания. Любой хозяин выбирает самую лучшую для собственного строения. Во время выбора отталкиваются от варианта топлива. Наряду с ним принимается во внимание и мощность системы. Если здание выделяется достаточной площадью, то очень часто в специализированном помещении устраивается котельная установка, снабженная коллектором и гидрострелкой. Если сооружение маленькое, то вполне хватит установки расширительного бачка. Подобная схема для рассматриваемого случая — наиболее оптимальный вариант. Дальше приведем весь перечень оборудования, требуемого для создания теплогенерирующей установкой в личном доме, а еще разъясним рабочий принцип, чтобы понимать, какое устройство теплогенерирующей установкой будет хорошим в конкретных условиях.

Котельная установка, устраиваемая для обогревания приватного дома, состоит из таких элементов:

  • теплотрасса или паропровод;
  • котел — он может работать на газе, работать на твёрдом, жидком топливе или например применять электроэнергию. В системах с большими требованиями в плане безопасности дополнительно производится установка дублирующих котлов;
  • бункер для хранения топлива одновременно со шнеком, благодаря ему обеспечивается его подача;
  • накопляющая емкость. Если схемой устройства теплогенерирующей установкой предусматривается установка оборудования, работающего на твёрдом топливе, то в данном случае обладатель должен побеспокоиться про установку теплоаккумулятора. Из-за него будет гарантирована длительность работы оборудования на одной закладке. Объем рассчитывается из соотношения: 50 л на 1 кВт мощности. В середине может находиться бачок, снабженный термообменником, благодаря ему обеспечивается горячее водообеспечение;

  • расширительный бачок — он вмещает всю вытесняемую из трубопровода жидкость при изменении температуры. Маленькие бачки входят в конструкцию некоторых котельных установок. Они обладают скромными габаритами, что дает возможность расположить их даже в маленьком помещении теплогенерирующей установкой. Обладатель, устраивающий её в личном доме, обязан знать, что его объем должен составлять 10% от всего объема воды в отопительной системе. Это значит, что в больших системах необходимо применять индивидуальное оборудование подобающей емкости;
  • накопительный электрический водонагреватель — его применяют для систем ГВС. Познакомившись с фото квалифицированной установки оборудования в котельной установке, можно заметить, что такой элемент может собой представлять самостоятельное устройство. У него есть собственные греющие узлы и получающие энергию тепла детали благодаря термоносителю, протекающему через него;
  • фильтр чистки жидкости — из-за него пролонгируется эксплуатационный период оборудования во время использования воды низкого качества;
  • циркулярные насосы — эти установки обязательно обязаны быть в составе систем с принудительным оборотом носителя тепла. Их установка на каждый отопительный контур делается отдельно;
  • магистрали из труб — в котельной установке, а именно такой, в которой применяется оборудование, которое работает на твёрдом топливе, они обязаны быть железными. В местах выхода из помещения магистрали из труб должны перейти на пластик;
  • если обладатель строения для обустраивания теплогенерирующей установкой подобрал подвал, то во время работ нужно, кроме этого перечисленного выше, дополнительно установить гидрострелку, коллектор, а не считая них клапан, арматуру и датчики.

Обустройство помещений под отопительные котлы

Каждый вид оборудования теплоснабжения имеет собственные эксплуатационные особенности. Благодаря этому и обустроено помещение в зависимости от подобранных установок будет по-разному. Фотографии дают возможность увидеть, каким должно быть помещение под теплогенерирующую установку, оборудование в которой не прекращает работу на разном топливе. О главных особенностях в помещении мы расскажем дальше.

  • Котел на газе. Его применение в котельной установке несет опасность взрыва установки. Благодаря этому во время работ обладатель строения должен утвердить проект на установку агрегата работающего на газе в личном доме с соответствующими службами. В помещении, которое было подобрано для его расположения, должны отсутствовать оголенные электрические контакты. В трубы из металла должна быть спрятана вся проводка. Осветительные приборы, расположенные в комнате, обязаны быть закрытыми плафонами. Сейчас приобрести газовую теплогенерирующую установку в наборе рекомендуют многие фирмы. Уплатив наличные средства, обладатель получает все оборудование которое необходимо и материалы, которые обеспечивают надежность её работы;

  • Котел на жидком топливе. Рядом с бачком необходимо расположить котел с возможностью свободного подъезда к нему для заправки. В большинстве случаев его объем составляет 3-4 т. Его емкость рассчитывается соответственно у которой объем использования на протяжении одного сезона. В самом помещении должна быть устроена продуктивная вентиляция. Как её создать, узнать можно из руководств, которые есть на многих специальных сайтах. Фотографии, прилагаемые к ним, смогут помочь понять, как правильно выполнить это. Также в помещении теплогенерирующей установкой должна быть высокий уровень звукоизоляции, так как установки, работающие на топливе жидкого типа, во время работы делают громкий шум;
  • Схема теплогенерирующей установкой на твёрдом топливе в личном доме подразумевает устройство дымоотвода, который должен выходить выше крыши. Помимо прочего, на полу конкретно перед топкой обязан быть уложен лист стали. Само же оборудование должно размещаться на определенном удалении от стен. Это даст хорошее техобслуживание;
  • Котлы работающие от электричества отопления. Каких-то свойств в процессе их монтажа нет. Однако во время установки данного оборудования в личном доме должны обязательно производиться правила техники безопасности;
  • Комбинированные теплогенерирующие установки. Они в себе сочетают все вышеуказанное в зависимости от видов применяемого топлива.

Требования и нормы

Если вы все таки захотели оборудовать в собственном приватизированном доме теплогенерирующую установку для хорошего теплоснабжения помещений, то, посмотрев фотографии на специальных сайтах, вы увидите, какой должна быть котельная установка после окончания всей работы.

Отвечая на вопрос, какую теплогенерирующую установку подобрать для приватного дома, первоочередно следует познакомиться с правилами безопасности во время работ по её обустройству.

  • помещение дома для жилья, какое будет применяться под теплогенерирующую установку, в первую очередь должно иметь пассивную вентиляцию приточного типа. К примеру, над дверью, выходящей в соседнюю комнату, должен остаться зазор либо же решётка. Площадь отверстия зависит от мощности поставленного в помещении оборудования: для установок с мощностью до 30 кВт – до 200 кв. см, а для оборудования теплоснабжения с мощностью более 30 кВт — 250 кв. см;

  • в помещении должна быть устроена система вывода газа. Она формируется через дымотвод, если мощность устройств, установленных в помещении, не будет больше 30 кВт. Также для вывода газов может применяться и фасадная стена. На фото из руководств можно заметить, как должна устраиваться данная система;
  • для частного дома котельная установка устанавливается на расстоянии, указанном в паспорте, к устанавливаемому оборудованию. Также в ходе выполнения установочных работ следует руководствоваться инструкцией по пожарной безопасности, которая обеспечивает удобная эксплуатация и ремонта;
  • когда в котельной установке производится установка оборудования которое работает на газу, эксперты советуют устанавливать датчики, которые сообщают о нарушении норм натурального и угарного газа. Помимо прочего, должна быть форточка. Еще не помещает и фрамуга, которая даст возможность обеспечить экстренное проветривание.

Устройство внешней теплогенерирующей установкой в личном доме

Чтобы во время эксплуатации теплогенерирующей установкой избежать проблем, Все работы следует проводить с соблюдением конкретных правил и требований.

  • прежде чем приступать к обустраиванию теплогенерирующей установкой в личном доме, необходимо подумать о помещении, в каком будет находиться оборудование для системы обогрева. Разрешается одна общая дверь с иной комнатой, которая должна быть обязательно металлической;

  • под зданием необходимо выполнить свободный фундамент, а во время работ по созданию помещения применяют материалы, которые считается не горючими. Во избежание ошибок, следует перед тем как начать работы зайти на строительные сайты. Ознакомление с руководствами с фото даст возможность неошибиться;
  • под котлом делают основание, которое обязано превышать напольная поверхность на 20 см;
  • вывод в канализацию оснащают на случай сброса носителя тепла в опасных ситуациях.

Требования

Не во всех домах кухня — единственное помещение, в котором можно разместить оборудование теплогенерирующей установкой. В подобных вариантах к обустраиванию данного помещения предъявляют такие требования:

  • потолочная высота в помещении должна быть не меньше 2,5м. Очень маленький объем комнаты должен составлять 15 куб.м. На каждый киловатт мощности расположенного в комнате оборудования должно приходиться 0,2 м. куб.м.;
  • необходимым требованием считается наличие в кухонной комнате вентиляции в исправном состоянии. За один час она должна давать 3-кратный воздухооборот (приток, компенсирующий вытяжную систему и сгорание кислорода).

При выполнении расчета мощности системы вентилирования в кухонной комнате применяют следующую формулу:

М = (S x H x 12) + 30 %, где:

М – мощность вытяжки;

H – потолочная высота;

S – площадь теплогенерирующей установкой;

12 – кол-во смен воздуха за один час, 30 % – очень маленький запас мощности теплогенерирующей установкой для эффектной воздушной очистки.

Из помещения обязан быть выведен вентиляционный ход. Он должен достигать высоты дымовой трубы. Лишь в данном варианте будет обеспечиваться трехкратный воздухооборот. Декоративной решёткой обязан быть закрыт выход из помещения. От поверхности потолка он должен размещаться на расстоянии 30 см.

Необходимым требованием к теплогенерирующей установкой в личном доме считается наличие в кухонной комнате форточки, при помощи которой будет обеспечиваться экстренное проветривание.

Стеновые газовые установки в теплогенерирующих установках приватных домов монтируются на поверхности, которые отделаны материалами, не поддерживающими горение. Как качественно выполнять установочные работы, узнать можно, если взглянуть фотографии из руководств, которые есть на специальных интернет-ресурсах. Если же в помещении, которое подготавливается под теплогенерирующую установку, отсутствуют подобные условия, то в данном случае установка должна делается на заштукатуренные плоскости. При этом между поверхностью стены и агрегатом теплоснабжения должно соблюдаться расстояние в 10 см.

Для изолирования стен приватного дома, которые считается трудногорючими, применяется железный экран. Он собой представляет асбестовый лист, на который уложен стальной лист. При этом экран устанавливают таким образом, чтобы он выходил за корпус устройства по обоим бокам на десять сантиметров, а снизу и сверху – на 70 см. Готовый вариант воочию показывают фото котельных установок в личном доме.

Инструкция по обвязке котла

Сделав процесс установки оборудования теплогенерирующей установкой в помещении подвала и получив полную систему обогрева, необходимо выполнить обвязку котла. При этом необходимо рассчитать, чтобы размещение котла было пониже уровня установленных отопительных радиаторов и ниже пола. Это очень и очень важно в том случае, когда делается устройство систем с гравитационной циркуляцией. Дальше можно переходить к важному этапу.

  • в первую очередь выполняем подсоединение к выходному отрезку трубы трубы отопления. Необходимо знать, что их диаметры обязаны быть похожими;

  • прежде чем приступить к работам по процессу установки коллектора, необходимо очень внимательно выучить метки на его корпусе, во избежание путаницы с прямой подачей и «обраткой». На котел идет отверстие 1,25, а для подключения трубопровода предназначается отверстие 1 дюйм. Все остальные неиспользуемые выходы обязаны быть закрытыми заглушками;
  • на трубе подачи, соответствии с инструкциями, обязано присутствовать устройство, обеспечивающее безопасность низкотемпературных контуров. К числу таких ,в особенности, относится «тёплый» пол. Для этого ставится трехходовой водопроводный кран. С его помощью можно воплощать в жизнь температурную регулировку при подсоединении иных потребителей;
  • циркуляционное оборудование насоса размещается в обратном контуре. Во время установки оно присоединяется к коллектору и распределительному клапану;
  • на завершающей стадии работ производится установка приборов, благодаря которым выполняется контроль за давлением и температурой. Не считая них размещаются проходной фильтр, краны для балансировки и слива. Наряду с ними делается процесс установки обратных и воздушных клапанов;
  • действия по обвязке котла у котельных установок с самым разнообразным оборудованием могут иметь различный порядок.

Бойлерная в личном доме: ключевые условия и нормы благоустройства

Уютное проживание в личном доме нереально без подобных цивилизационных благ, как горячая вода и теплоснабжение. Но чтобы их получить, необходимо приложить много усилий. Особенно, если Вы запланировали выполнить собственное жилье полностью независимым – в данном случае вряд ли можно обойтись без специализированной бойлерной, где будут находиться нагревательные и водонакопительные приборы. Грамотное обустройство данного помещения – залог не только правильно функционирующих инженерных сетей, но и вашей безопасности, так что дальше рекомендуем разобраться, какие требования выдвигаются к организации бойлерной: размеры, нормы расположения оборудования, схемы подсоединения – к для вас теоретический помощник и фото.

Размещение бойлерной

Для начала попытаемся разобраться с определениями. Под бойлерной имеется в виду техническая комната с целым комплексом особенного оборудования, которое предназначается для организации горячего водообеспечения в доме. Параллельно данный же комплекс отвечает и за теплоснабжение. Вот почему помещение, с учетом его универсальности, рациональнее называть теплогенерирующей установкой, хотя в бытовых задачах и целях популярны оба названия. Есть три вариации размещения бойлерной.

  • Первый – в середине дома: в полуподвале или подвале, либо же в отдаленной комнате цокольного этажа.
  • Второй – в специализированной пристройке: бойлерную пристраивают близко к дому, в основном, со стороны туалета.
  • 3-ий – в отдельностоящем здании: систему отопления обустраивают в индивидуальном строении, которое совмещается с ключевым домом при помощи коммуникаций.

Совет. Оптимальный вариант размещения бойлерной-котельной – в отдельностоящем здании: благодаря отдаленности технического оборудования от жилых помещений членам семьи обеспечивается самая большая безопасность и комфорт.

Оснащение бойлерной

Бесперебойная работа бойлерной-котельной, а естественно и обеспечение дома горячей водой и теплоснабжением, нереально без целого набора специализированных устройств и компонентов коммуникаций. К необходимым составляющим системы относятся:

  • Котел – главный теплогенератор. Конкретно здесь нагревается тепловой носитель, который в дальнейшем подается в накопительный электрический водонагреватель и дизайн радиаторы. Если исходить из источника теплоэнергии, котлы разделяют на пять типов: электрические, газовые, твердотопливные, жидкотопливные и комбинированные.
  • Накопительный электрический водонагреватель – бак-водонагреватель. В середине емкости расположена трубка, по которой передвигается горячий тепловой носитель – он передает тепло воде в водонагревателе электрическом накопительном, таким образом нагревая ее до нужной температуры.
  • Распределительный коллектор – насос, гидрораспределитель и гребенка. Этот узел обеспечивает распределение и бесперебойную циркуляцию носителя тепла по всем элементам рабочей системы.
  • Мембранный бак – расширительный бачок: возмещает увеличение давления в процессе нагрева рабочего носителя тепла.
  • Устройства безопасности – кран Маевского, предохранительная арматура, прибор для определения величины давления: оберегают систему от избыточного воздуха и лишнего давления.
  • Автоматика – различного рода электронные приборы, которые предназначаются для слаженного управления всеми элементами системы обогрева и водообеспечения.
  • Дымотвод – труба для отвода: выводит в окружающую среду газообразные, жидкие и твердые вещества рабочего топлива. В дымоотводе нет острой надобности лишь к примеру, если в бойлерном помещении находится в эксплуатации электробойлер.
  • Комплект арматуры запорной, необходимой для своевременного перекрытия движения носителя тепла в случае опасных ситуаций.

Ключевые условия к бойлерной

Все требования, которые предъявляют к обустраиванию бойлерной-котельной, можно поделить на две категории: касающиеся самого помещения и оборудования. Начинаем с первых.

Бойлерная обязана иметь приличную площадь – не менее 6 кв.м. Очень маленький объем помещения – 15 куб.м. Потолочная высота должна быть 2,5 м и более. Такие требования обусловливаются не только мерами безопасности, но и удобством обслуживания системы обогрева и ГВС – важно гарантировать свободный доступ ко всем трубам и приборам.

Стены бойлерной делаются только из материалов устойчивых к огню – бетона или кирпича. Пол – из бетона. Для завершальной отделки как стен, так и пола лучше всего применять рельефную плитку из кафеля. Допустимая замена для стен – штукатурка на минеральной основе невоспламеняющейся группы. Если бойлерная подготавливается конкретно в доме или в пристройке к нему, она должна отделяться от смежных помещений для жилья отражающими поверхностями стен из материала с нулевым пределом распространения огня. Дверь бойлерной-котельной должна быть жаростойкой. Рекомендуется, чтобы она открывалась наружу.

В бойлерной должна быть организована система вентиляции. Если отсутствует возможность установить специализированные вентиляторы, необходимо побеспокоиться о природной вентиляции – выполнить в верхней комнатной зоне отверстие 15х20 см.

Требования к оборудованию

Устанавливая оборудование в бойлерной-котельной, необходимо не забывать о следующих правилах:

  • В помещении не должно быть больше 2-ух котлов отопления.
  • Расстояние мимнимум между большими устройствами (накопительными водонагревателями и котлами) – 70 см.
  • Ни котел отопления, ни накопительный электрический водонагреватель ни одной собственной стороной не должны близко прилегать к стеновой поверхности – между устройствами и поверхностями стен в первую очередь должно быть свободное место.
  • Если котельная установка размещается на первом этаже дома, общая мощность оборудования системы не должна быть больше 150-200 кВт, а если в пристройке, в полуподвале или в подвальном помещении – 350 кВт. В случае с бойлерными в некоторых зданиях подобных жёстких норм не рассчитано.
  • Электро проводка должна быть закрытой. Идеальный вариант – скрыть ее в специализированные стальные трубы.
  • Осветительные приборы должны закрываться железными сетчатыми корпусами.

Как можно заметить, обустройство бойлерной, либо же теплогенерирующей установкой, в личном доме просит выполнения большинства норм – начиная от размеров технической комнаты и завершая ее оснащением. Нарушение таких требований опасно большими неприятностями, так что принимайте во внимание все тонкости, по желанию получить действительно эффектную и неопасную систему обогрева и водообеспечения собственного дома.

Котельная частного дома 10 , финишные работы


Навигация по записям

Чем обшить потолок в котельной в частном доме: требования к материалу

При отделке технических помещений надо помнить о безопасности. Она важнее привлекательного вида, хотя и о нем по возможности не надо забывать. По этим принципам выбираются материалы для оформления потолка в котельной в частном доме. Разберемся, что можно использовать для отделки и как правильно ее выполнить.

Все об оформлении потолочной поверхности в котельной

Требования к домашней бойлерной
Особенности отделки потолка
Варианты оформления поверхности
— Штукатурка и краска
— Подвесные системы

При обустройстве системы отопления внимание уделяется безопасности. Помещение, в котором размещают отопительный котел, должно соответствовать ряду требований. Почти всегда оно должно быть отдельным. Иногда делаются исключения, но только в том случае, если отапливаемая площадь невелика, а котел маломощный. Для котельной обустраивают комнату в цоколе или возводят примыкающую к дому постройку со входом из улицы.

Второй вариант безопаснее. При возможном возгорании огонь легче локализовать, он не сможет быстро подняться на верхние этажи. Это даст время на эвакуацию и тушение пожара. Дополнительный плюс: не слышен шум от работы оборудования. Для деревянных строений это единственно возможный вариант. Для пристройки обязателен отдельный фундамент, расстояние от основного должно быть не меньше 0,4 м.

Желательно перед началом строительства котельной купить или предварительно выбрать отопительный прибор. В приложенной к нему технической документации подробно описываются надлежащие условия эксплуатации, особенности монтажа и другие нюансы. Кроме того, надо заранее определить участок выхода дымоотвода, размеры и количество трубных подводок для теплоносителя, диаметры выводных отверстий. Площадь помещения строго регламентируется. Она не может быть меньше 8 кв. м. Обязательно наличие эффективной вентиляции. Чаще всего это принудительные системы.

Минимальная высота установки потолочного перекрытия — 250 см. Дверь обшивается негорючим материалом, устанавливается так, чтобы открывалась наружу. Размеры дверного полотна тоже регламентируются. Минимальная ширина — 80 см.

Основное требование к потолочной отделке — негорючесть. Выбирают только невоспламеняющиеся строительные и отделочные материалы. Помимо этого есть несколько важных моментов, на которые обращают внимание при выборе оформления.

  • Простота монтажа. Площадь технического помещения невелика. Уже это может усложнить отделочные работы. Нет смысла выбирать оформление типа подвесных кассетных либо реечных систем. Очень много времени и сил уйдет на подрезку и подгонку. Вряд ли это оправданно.
  • Несложный уход. Любой отопительный прибор в рабочем состоянии выделяет копоть. Разнится только ее количество, оно зависит от вида топлива. Копоть оседает на поверхностях, в том числе и на потолке. Важно, чтобы покрытие можно было очищать. Желательно с использованием абразивов, поскольку справиться с копотью только щадящими растворами очень сложно.

Выбирая, чем обшить потолок в котельной частного дома, надо помнить о толщине декоративного покрытия. Оно должно быть таким, чтобы высота комнаты укладывалась в нормативы. То есть не была меньше 250 см. Если дом только строится, желательно заранее продумать оформление. Можно поднять перекрытие «с запасом», тогда при желании получится установить подвесную конструкцию или просто оштукатурить потолок.

По требованиям СНиПов крыша и перекрытия котельной изготавливаются из негорючих материалов. Дальнейшее оформление владелец выбирает на свое усмотрение. Надо понимать, что дизайнерские изыски здесь неуместны. Предполагается простой, безопасный и функциональный декор. Предлагаем несколько вариантов.

Штукатурка и краска

Это самый простой вариант. На перекрытие накладывается штукатурка. Количество слоев и их толщина зависят от состояния основы. Обычно их требуется несколько, чтобы сгладить возможные перепады высот и другие неровности. Поверх штукатурной облицовки накладывается шпаклевка. Она окончательно выравнивает поверхность, чтобы ее можно было покрасить. Шпаклевочных слоев тоже может быть несколько, но чаще всего это только один финишный.

Дальнейшие работы проводятся только после того, как основа хорошо высохнет. После ее грунтуют. Один-два слоя праймера улучшат адгезию основания и уменьшат расход краски. Краску наносят после того, как загрунтованное основание высохнет. Важный момент — выбор красящего состава. Согласно требованиям безопасности, он не должен воспламеняться. Поэтому все средства на основе растворителей или масел использовать категорически нельзя.

Хорошее решение — силиконовый состав. Это водно-дисперсионный препарат, изготовленный на базе силикона. После высыхания на основании образуется пластичная термоизолирующая пленка. Она обладает высокой адгезией к разным типам оснований.

Наносится силиконовый состав разными способами, это зависит от консистенции пасты: краскопультом, валиком или кисточкой. Этим же средством можно покрасить дымоход, задвижки, вентканалы, трубы. Для лучшего результата желательно покупать специальные огнестойкие составы.

Подвесная конструкция

Если позволяет высота помещения, есть смысл изготовить подвесную конструкцию. Ее преимущество в том, что между черновой основой и финишным покрытием можно уложить дополнительный слой изоляции, разместить инженерные коммуникации. Основа любой подвесной системы — каркас или обрешетка. Для ее изготовления берут только металлические профили. Деревянные рейки, которые можно использовать для других помещений, здесь не разрешены, даже если они обработаны антипиреном.

Начинают сборку каркаса с разметки. На стене отмечают уровень нижнего края потолочной отделки. При этом не забывают о допустимой высоте помещения. Затем выставляют отметки по периметру комнаты. Делают это с помощью строительного уровня, чтобы получить точную горизонталь. На разметку крепят профили. Затем устанавливают направляющие под обрешетку. Шаг крепления зависит от размеров комнаты, но обычно это 0,45-0,5 м.

Монтируют инженерные коммуникации, если необходимо. Укладывают проводку для осветительных приборов. Кабели можно уложить открытым способом в специальных каналах или гофре. Ее прикрепляют к обрешетке. Если нужно, внутрь каркаса укладывают изоляцию. Чаще всего это плитный или рулонный ватный утеплитель. Обязательное условие выбора — не горючесть.

Готовый каркас с изоляцией внутри можно обшивать отделочным материалом. Выбирают из нескольких вариантов.

Ксилолито-волокнистые листы или КВЛ

Это новый огнеупорный отделочный материал. Он изготавливается на основе армирующей стеклоткани, пропитанной магнезиальным вяжущим. Технология производства листов предполагает связывание и полимеризацию большого количества молекул воды. По этой причине ксилолит не горит, не дымит и не выделяет токсичных веществ при сильном нагреве. Он выдерживает температуру до 1 000 °С, влаго- и морозоустойчив.

В составе ксилолита нет токсичных ингредиентов, он считается экологически чистым. КВЛ удобен в монтаже. Он легко режется ножом или лобзиком, не расслаивается и не крошится. Хорошо изгибается и принимает нужную форму без намачивания. Финишное оформление наносится прямо на плиту. Это может быть шпаклевка, обои, краска или керамическая плитка. Для бойлерной обычно используют огнестойкую шпаклевку, которой закрывают стыки, затем грунтовку и краску.

Огнестойкий гипсокартон или ГКЛО

В его составе гипс и картон, дополнительно обработанные смесью антипиренов. Кроме них присутствует кристаллизованная вода, что дает возможность гипсокартону выдерживать открытый огонь и сдерживать его распространение до 1 часа. От аналогов ГКЛО отличается цветом. Он красный или темно-розовый. Пластины экологически безопасны, могут применяться для облицовки любых комнат.

Листы хорошо режутся, их можно согнуть с предварительным смачиванием, легко сделать в них отверстие. При этом они непрочные, деформируются при нагрузках, установка разного типа креплений требует дополнительного усиления. При неаккуратной нарезке возможно крошение плиты. Тем не менее ГКЛО хороший выбор, чем отделать потолок в котельной частного дома.

После установки стыки заделываются шпаклевкой, основа грунтуется и окрашивается. Правда, закрасить красный или розовый лист в более светлый тон будет сложно. Придется потратить большее количество краски.

Если нет денег на покупку недешевых огнестойких материалов, можно отделать подвесную конструкцию профлистом. Берут самый дешевый оцинкованный лист, режут его на фрагменты нужных размеров и закрепляют к обрешетке. Получается облицовка, похожая на реечный потолок. Профлист можно оставить в изначальном виде или покрасить в любой понравившийся цвет. Металлическая облицовка полностью соответствует правилам безопасности, легко моется, прослужит долго.

По правилам безопасности, для оформления стен и пола тоже используются только негорючие отделочные материалы. Они могут сочетаться по своему внешнему виду или быть совершенно разными. Так, многие предпочитают облицовывать бойлерную кафельной плиткой. Укладывают ее в этом случае и на потолок. Это красиво, практично и безопасно. Если выбирают такое решение, облицовку укладывают на черновую основу. При необходимости ее предварительно выравнивают штукатуркой.

Котельная в доме.

КОТЕЛЬНАЯ В ДОМЕ.

Если Вам нужна котельная в доме Вы можете заказать выполнение работ и поставку оборудования у нас по цене со скидкой. Объясняется это сезонным колебанием цен на монтажные работы.

Котельная в доме. Котельная в одноэтажном доме. Как правильно сделать котельную в доме. Газовая котельная в жилом доме.

1. Звонок к нам в офис.

Вам необходимо обратиться в нашу компанию по телефону или, при большом желании, лично приехать к нам в офис. Наши специалисты ответят на все интересующие Вас вопросы. Также вы можете подать заявку “Котельная в доме ONLINE”, указав все исходные данные в удобной форме на сайте.

Котельная в частном доме монтируется на основании проекта и исходных данных, которые указывает заказчик в техническом задании. Вам необходимо сообщить нам в какой области, районе и населенном пункте находится Ваш дом, в каком помещении будет расположена котельная в доме. Согласовать все оборудование конструктив и принципиальную схему с учетом Ваших пожеланий и возможностью её применения в данном случае. Согласовать схему отопления, теплоснабжения. На основании согласованных исходных данных (проект, техническое задание и пожелания заказчика) подготавливаем предварительные сметы на монтаж котельной под ключ в частном доме.

КОТЕЛЬНАЯ В ДОМЕ, ПОРЯДОК ПРОВЕДЕНИЯ РАБОТ.

2. Выезд инженера к Вам на участок.

После согласования сметной стоимости к Вам на объект приезжает, в удобное для Вас время, инженер нашей компании. Выезд бесплатный! Специалист смотрит условия проведения работ в помещении где будет расположена котельная в доме, есть ли условия для хранения оборудования и материалов, наличие помещения для временного проживания монтажной бригады, и согласовывает с Вами график работы монтажной бригады по сборке котельной в частном доме. Обговариваются все детали проведения работ. Согласовываются, дополнительные работы, начало и сроки проведения монтажных работ.

Как правило, в среднем котельная в доме занимает 3-4 недели в зависимости от сложности, с учетом заезда мастеров и всех подготовительных работ. На пуско-наладочные работы уходит 1-2 дня, с учетом всех дополнительных работ.
Подписываем договор на выполнение работ, и вносится предоплата в размере 100% от сметной стоимости оборудования и материалов.

3. Заезд монтажной бригады к Вам на участок.

В условленный день Вам нужно будет встретить монтажную бригаду. Обеспечить въезд автомобилей на территорию коттеджного поселка или СНТ. При необходимости, заказать пропуск.
Необходимо предварительно освободить помещение, где запланирована котельная в доме, для проведения монтажных работ. В некоторых случаях для беспрепятственного заноса крупногабаритного котельного оборудования требуется снять дверей с петель. О такой необходимости Вам сообщит специалист при предварительном осмотре места, где будет монтироваться котельная под ключ в частном доме.
Необходимо обеспечить монтажную бригаду электричеством (220 В. мощностью минимум 5 кВт.) на время проведения работ.

Экипаж монтажной бригады состоит из трех единиц техники:

  1. Микроавтобус (служит непосредственно для доставки на объект монтажной бригады и инструмента).
  2. Грузовая газель (служит для доставки на объект всего необходимого оборудования и материалов).

Итак, бригада по монтажу котельной в доме заехала к Вам на участок, выгрузили оборудование, материалы и инструмент в помещении где расположена котельная в доме. Микроавтобус по возможности подгоняют поближе к месту проведения работ. Грузовую газель паркуют в удобном месте, где она не будет мешать движению машин.

4. Котельная в доме, монтаж.

Подготовительные работы закончили, приступаем к монтажу котельного оборудования и трубопроводов с циркуляционными насосами. Вы в это время можете заниматься своими делами, присутствие заказчика на объекте, во время проведения работ, не обязательно.

Через некоторое время, когда котельная в доме практически готова и монтажные работы завершены, выполняем пусконаладочные работы, настройку заданных параметров давления в системе и характеристик работы котельного оборудования. Проводим испытание системы давлением.
После испытания системы на прочность и герметичность выполняется пробный запуск котельной в доме. Запускается котельное оборудование, автоматика, циркуляционные насосы и бойлер горячего водоснабжения. Выполняется выпуск воздуха с всех верхних точек системы и всех радиаторов отопления. После испытания системы и устранения всех возможных протечем, сода с системы сливается и заливается специальный теплоноситель.

5. Приемка выполненных работ.

Ориентировочно на следующий день после запуска котельной в доме Вам нужно будет принять выполненные работы по монтажу котельной под ключ в частном доме. Бригадир монтажников заблаговременно сообщит Вам, о необходимости явится на приемку. В вашем присутствии включаем-выключаем котельное оборудование, сдаем Вам выполненные работы и проводим вводный инструктаж.

6. Окончательный расчет.

После того, как сдали и приняли выполненные работы по монтажу котельной под ключ в частном доме, подписываем акт выполненных работ с указанными фактическими характеристиками и производим окончательный расчет по договору. Выдается исполнительная документация с указанием всех характеристик оборудования и рекомендаций по эксплуатации котельной в доме.

ФОТО ПРОЦЕССА ПРОВЕДЕНИЯ РАБОТ ПО МОНТАЖУ КОТЕЛЬНОЙ В ДОМЕ.

Газовая котельная. Котельная в отдельном здании для частного дома. Примеры котельных в частных домах. Монтаж котельного оборудования в частном доме.

Частная котельная. Объем котельной в частном доме. Котельная в цокольном этаже частного дома требования. Как оборудовать котельную в доме.

Котельная в частном доме. Планировка котельной в частном доме. Котельная для твердотопливного котла в частном доме. Устройство газовой котельной в частном доме.

Котельная в доме требования. Разводка в котельной частного дома. Газовая котельная в частном доме цена. Оборудование газовой котельной в частном доме.

Газовая котельная в доме. Дизайн котельной в частном доме фото. Вентиляция котельной в частном доме нормы. Монтаж котельной в частном доме видео.

Газовая котельная в частном доме. Котельная в доме по СНиП. Котельная в дачном доме. Подземная котельная в частном доме.

Требования к котельной в частном доме. Как обустроить котельную в частном доме. Требования СНиП к газовой котельной в доме. Строительство в доме котельной.

Размер котельной в доме. Электрическая котельная в частном доме. Котельная в доме из бруса. Котельная на дровах в частном доме.

Размеры котельной в частном доме. Котельная в частном доме стоимость. Котельная в каркасном доме. Газовая котельная в деревянном доме.

Котельная в частном доме снип. Монтаж котельной в загородном доме. Обустройство котельной в деревянном доме. Требование к котельной в частном доме газ.

Котельная в деревянном доме. Котельная в доме отзывы. Как обустроить котельную в доме. Вентиляция в котельной частного дома требования.

Котельная в доме фото. Вентиляция в газовой котельной частного дома. Котельная в цокольном этаже частного дома. Котельная в частном доме потолок.

Котельная в доме схема. Примеры размещения оборудования котельной в загородном доме. Расположение котельной в частном доме. Требования к котельной в частном доме 2015.

Котельная в загородном доме. Котельная в доме Москва. Стены в котельной частного дома. Требования к газовой котельной в частном доме.

Монтаж котельной в доме. Котельная в деревянном доме фото. Установка котельной в частном доме. Требования к котельным в частном доме СНиП.

Котельные в частном доме фото. Отдельная котельная в частном доме. Помещение для котельной в частном доме. Котельная на твердом топливе в частном доме.

Котельная в частном доме схема. Котельная в частном доме под ключ цена. Универсальная котельная в частном доме. Монтаж котельной в частном доме цены.

Монтаж котельной в частном доме. Размеры газовой котельной в частном доме. Котельная в частном доме фотографии. Площадь котельной в доме.

Котельная для газового котла в частном доме. Минимальная площадь котельной в частном доме. Отделка котельной в частном доме фото. Котельная в доме или отдельно.

Обвязка котельной в доме. Какой должен быть размер котельной в доме. Размеры котельной в частном доме нормативы. Вентиляция котельной в доме.

Обвязка котельной в частном доме. Сборка котельной в частном доме. Расположение котельной в доме. Размеры окна в котельной частного дома СНиП.

Обвязка котельной в частном доме схема. Вентиляция котельной в частном доме. Площадь котельной в частном доме. Котельная в доме нормы.

Котельная в частном доме цена. Окно в котельной в частном доме СНиП. Газовые котельные в загородном доме. Нормы для котельной в частном доме.

Обустройство котельной в доме. Вытяжка в котельной частного дома. Дизайн котельной в доме. Площадь газовой котельной в частном доме.

Котельная в жилом доме. Окно в котельной частного дома. Отделка котельной в доме. Котельная в подвале частного дома.

Устройство котельной в доме. Обустройство газовой котельной в частном доме. Котельная под ключ в частном доме. Дизайн котельной в частном доме.

Устройство котельной в частном доме. Двери в котельную в частном доме. Котельная в частном доме какие требования предъявляются. Котельная в частном доме своими руками.

Обустройство котельной в частном доме. Размеры окна в котельной частного дома. Размер котельной в частном доме СНиП. Минимальный размер котельной в доме.

Оборудование для котельной в частном доме. Твердотопливная котельная в частном доме. Котельная в доме своими руками. Котельная в частном доме видео.

Котельная в подвале частного дома требования. Как сделать котельную в частном доме. Какая должна быть котельная в частном доме. Нужна ли котельная в доме.

Котельная в собственном доме. Труба котельной в частном доме. СНиП газовая котельная в частном доме. Требования к обустройству котельной в частном доме.

Установка котельных в домах. Минимальные размеры котельной в частном доме. Какие размеры котельной в частном доме. Требования к помещению котельной в частном доме.

КОТЕЛЬНАЯ В ДОМЕ, ГАРАНТИЯ.

В случае полного комплекса работ, по поставке котельного оборудования и монтажа котельной под ключ в частном доме силами нашей компании, гарантия на котельную в доме составляет – 2 года. Также по желанию заказчика заключаем договор на сервисное обслуживание. Котельная в доме, смонтированная нашей компанией с оборудованием приобретенным заказчиком самостоятельно, гарантия на монтаж  составляет – 1 год.

Популярные решения для котельной и постирочной: как правильно обустроить помещение

При планировании котельной в доме нужно тщательно взвесить все решения. Именно котельная является центром управления и жизнеобеспечения здания. Ошибок в данном случае быть не должно.

Специалисты советуют заранее составить проект этого помещения и далее действовать согласно намеченному плану. Также стоит уделить внимание обустройству постирочной, ведь это не менее нужная в доме комната.

Вход

В котельную наиболее удобно попадать через межкомнатную дверь из холла, коридора. Этот вариант будет на порядок лучше, чем отдельный вход с улицы.

Преимущества данного решения таковы:

  1. Не придется тратиться на покупку второй теплой двери для входа. Цена последней более высока, чем стоимость обычной межкомнатной двери.
  2. Когда необходимо попасть в котельную, не нужно будет выходить на улицу. Этот момент особо оценят хозяйки, ведь делать влажную уборку в котельной требуется с той же периодичностью, что и в остальной части здания.
  3. Не надо расширять крыльцо, делать навес над дверью в котельную. При входе с улицы неизбежно придется потратиться на постройку таких конструкций.

к содержанию ↑

Потолок и стены

Не рекомендуется зашивать в этом помещении стеновые и потолочные поверхности. Трубы, коммуникации должны всегда находиться на виду. Они обязаны быть доступны для экстренного ремонта, если таковой понадобится.

Подобное решение понравится поклонникам стилей лофт, индастриал, поскольку с эстетической точки зрения это выглядит довольно интересно. К примеру, стены можно оставить с видимой кирпичной кладкой и красиво декорировать их краской.

Важно! Обслуживание такой котельной будет намного удобнее осуществлять, нежели в квартирах через небольшие люки.

к содержанию ↑

Размеры помещения

Газовые службы выдвигают свои требования не только к устройству котельной, но и к ее площади. Если высота потолков составляет 3 метра, то общая площадь помещения не должна быть меньше 5 квадратных метров. Также есть рекомендация по нормативному объему помещения котельной: от 15 кубических метров.

к содержанию ↑

Ошибочные решения

Самой распространенной ошибкой является отсутствие котельной в доме. Оборудование пытаются установить под лестницей или в ином углу. Это не только неудобно, но и опасно.

Важно! Бойлер, котел, множество труб, расширительные баки должны всегда быть в свободном доступе для взрослых и скрыты от детей.

Особенно большая неприятность возникает, если появляется возможность провести магистральный газ. Именно поэтому стоит уже на этапе строительства внести в проект помещение площадью от 5 м², чтобы не создавать себе неудобства в будущем.

к содержанию ↑

Постирочное помещение

Стиральную машину, сушилку и прочие атрибуты для стирки одежды обычно располагают в ванной комнате. Это совсем не функционально и не эстетично.

При составлении проекта коттеджа лучше сразу запланировать постирочную как отдельное помещение. В этой комнате нужно предусмотреть участки для такого оборудования:

  1. Стиральной и сушильной машины. Чтобы сэкономить место, их можно установить друг на друга с использованием специальных переходников. Вместо сушильной машины можно использовать «умный» паровой сушильный шкаф для одежды.
  2. Корзины для белья, закрытых стеллажей или шкафов для СМС, порошков и других средств для стирки и уборки, ведер.
  3. Гладильной доски, отпаривателя и утюга.
  4. Технической мойки для уборки, ручной стирки. Заменить раковину может трап с душевой лейкой, где особенно удобно мыть животных после прогулки.

В небольших коттеджах можно совместить постирочную комнату с котельной. Это решение очень популярно в Финляндии, причем получившееся помещение там именуют «комнатой по уходу за домом».

С одной стороны в прачечной располагают котельное оборудование, с другой – стирально-сушильное. Для повышения эстетичности и удобства стоит запланировать большое окно, чтобы внутрь проникало много солнечного света (это также повысит качество глажки белья).

Чтобы было комфортнее работать, нужно обустроить в помещении место фиксации телевизора или столик под ноутбук. Также рекомендуется сразу продумать качественную систему освещения над гладильной доской.

Совет! Интересное решение – наличие мастер-кнопки, одновременно отключающей свет в постирочной, и утюг.

Правильное проектирование технических помещений в доме поможет сделать жилье практичным и уютным, более приспособленным для жизни.

ее схема, размеры и требования установки.

Решив перебраться из городской квартиры в частный дом, расположенный в пригороде или коттеджном поселке, большинство людей вовсе не хочет отказываться от тех даров цивилизации, к которым они привыкли. Им не хочется каждое утро и вечер топить печку, загружая в топку дрова и уголь, потом вычищать золу, тратя немало времени и сил на поддержание достаточно высокой температуры в помещении. Поэтому ими устанавливается котельная в доме.

Пример домашней котельной

В большинстве случаев такое решение принимается задолго до начала строительства и даже проектирования здания. Существуют готовые проекты домов с котельной, так что лишних проблем при строительстве, как правило, не возникает. Но что делать, если при проектировании и строительстве дома наличие котельной не было запланировано? Это несет за собой ряд серьезных проблем, решать которые следует очень осторожно и вдумчиво. Что же для этого нужно знать и заранее решить?

Вернуться к оглавлению

Содержание материала

Какой отопительный котел выбрать

Один из самых важных вопросов, возникающих при создании автономной отопительной системы, это правильный выбор котла. От этого выбора зависит и то, какие требования будут предъявлены к самой котельной. Итак, какими же бывают котлы?

  1. Дизельные отопительные котлы. По-прежнему являются одними из наиболее распространенных в нашей стране, однако их популярность стремительно падает из-за высокой стоимости дизельного топлива. И все же, благодаря высокой мощности, удобству использования и безопасности, они широко распространены. Однако, решив отапливать свой загородный дом при помощи дизельного котла, стоит очень серьезно подходить к выбору места установки. Желательно, чтобы это была автономная котельная, стоящая в нескольких метрах от дома. Если вы решаете установить её в подвале, то стоит всерьез озаботиться наличием дымохода, выводящего дым на несколько метров выше крыши дома. Дело в том, что при работе дизельного котла выделяется неприятно пахнущий, едкий и маслянистый дым. Если дымоход находится поблизости от стены, то вскоре на ней появится налет, избавиться от которого будет очень непросто. Это стоит учитывать при установке котла.
  2. Газовые отопительные котлы. На сегодняшний день именно они пользуются наибольшей популярностью. Удобство использования, экологическая чистота, мощность и дешевое топливо – вот главные достоинства такого решения. Схема устройства газового отопительного котла

    Но, делая такой выбор, стоит учитывать, что газовая котельная должна располагаться в 10-15 метрах от вашего дома, а не в подвале. Увы, при всех своих плюсах, газ остается очень опасным топливом. Если при монтаже или эксплуатации была допущена оплошность, она вполне может привести к образованию щелей, через которые газ может просачиваться в помещение. Когда он достигнет определенной концентрации, достаточно будет одной искры, чтобы прогремел страшный взрыв. Пожалуй, взрывоопасность является единственным минусом газовых отопительных котлов. Если нет возможности расположить котел на каком-то расстоянии от дома, то его можно расположить в подвале. Но при этом вентиляция котельной должна быть достаточно качественной, чтобы концентрация газа не достигала опасной. Кроме того, обязательно должно быть окно в котельной, причем достаточно большое. В этом случае при возгорании газа взрывная волна просто выбьет окно, не нанося серьезного вреда конструкции здания.

    Схема для монтажа вентиляции в котельной

  3. Электрические отопительные котлы. Прекрасный выбор, если вы не хотите ломать голову над выбором помещения котельной. Небольшие размеры и полное отсутствие продуктов горения – вот главные плюсы электрического котла. Его можно установить в подвале, на чердаке или даже на кухне: небольшие размеры и элегантность позволят ему не занимать много места, не вносить значительных изменений в дизайн помещения. Единственный минус – высокая стоимость электричества. Ежемесячно вам придется отдавать немалые деньги при оплате счетов.

    Устройство электрического котла

  4. Твердотопливные отопительные котлы. Наименее популярны, хотя и имеют ряд преимуществ. Прекрасно работают на любом твердом топливе – дрова, уголь, кокс, торф. Однако дают сравнительно мало энергии, а кроме того, топливо приходится загружать в топку вручную, после чего удалять продукты горения (золу, угли). Можно устанавливать в подвале, так как котел является полностью безопасным при правильном обращении с ним. Но труба, как в случае с дизельным котлом, должна быть достаточно высокой – выше дома.

Когда вы определились с выбором отопительного котла и местом его расположения, можно подумать о том, какого размера должна быть котельная в частном доме.

Вернуться к оглавлению

Каким требованиям должна отвечать котельная

Сразу стоит сказать, что приведенные ниже высота и размер котельной в доме обычно предъявляются к газовым, дизельным и твердотопливным отопительным котлам. Электрические котлы, как говорилось выше, могут быть установлены где угодно, так как они безопасны и не выделяют дыма при работе.

Начнем с того, что в котельной высота потолков должна быть минимум 2,5 метра.

Это позволяет снизить опасность отравления угарным газом, а также увеличивает объем воздуха, необходимого для поддержания горения и работы котла. Само помещение должно иметь объем не менее 15 кубических метров.

Поэтому площадь котельной должна составлять минимум 6 квадратных метров. Это позволяет установить отопительный котел со всем сопутствующим оборудованием, и при этом с удобством находиться и работать в котельной. Возможно, кому-то это покажется напрасным перерасходом полезной площадью, но это обязательные нормы и требования, гарантирующие безопасную и комфортную работу с отопительным оборудованием.

Площадь котельной в частном доме

Окно должно быть обязательно, независимо от вида используемого топлива. Газовый котел опасен возможностью утечки взрывоопасного газа, а твердотопливный и дизельный могут представлять серьезную угрозу, если в дымоходе имеются щели, через которые угарный газ будет поступать в помещение, где могут достигнуть опасной концентрации. Наличие открытого окна обеспечивает достаточно хорошую вентиляцию. Поэтому окно в котельной должно иметь площадь минимум 0,5 квадратных метров.

Выполняя монтаж котла, его желательно устанавливать не в углу, а просто возле стены, чтобы к нему можно было подойти с разных сторон для проведения определенной работы (ремонта, настройки, проверки).
Дверь в котельную должна иметь ширину не менее 0,8 метра. Это позволит легко и быстро покинуть котельную в любой форс-мажорной ситуации. Стоит сказать про такую непростую вещь, как отделка котельной.

Пример отделки котельной

Стены необходимо оштукатурить или покрыть кафельной плиткой. Ни в коем случае не применяйте краску и прочие горючие вещества: их соседство с огнем может сыграть опасную шутку. Как уже говорилось, необходимо, чтобы дымоход возвышался над самой высокой точкой крыши хотя бы на 30-50 сантиметров.

Вернуться к оглавлению

Где лучше расположить котельную

Если при проектировании дома наличие котельной было предусмотрено, то для размещения оборудования выделяется специальное помещение в подвале или на первом этаже.

Если же вы проводите капитальный ремонт дома и решаете снабдить его автономной системой отопления, приходится выкручиваться и придумывать альтернативные варианты решения проблемы.

Конечно, самым простым способом является монтаж отопительного оборудования в отдельно стоящем помещении. В этом случае котельная рядом с домом позволяет отапливать все помещения, и в то же время не представляет угрозы для обитателей дома и их имущества.

Немаловажно, что не приходится проводить никаких работ по перепланировке: трубы с горячей водой просто идут от небольшой постройки во дворе к дому, поддерживая нужную температуру во всех жилых помещениях. Единственный минус – сложность монтажа трубопровода.

Приходится проводить немало земляных работ, чтобы уложить трубы, а потом засыпать их.

Кроме того, если вам придется посетить котельную в непогоду, придется одеваться, вооружаться дождевиком или зонтом, а это нравится не всем владельцам.

Если такой вариант вас не устраивает, то вам наверняка понравится пристройка котельной к дому. Этот вариант значительно удобнее. Вы можете устроить дверь, соединяющую дом и котельную, чтобы иметь возможность пройти к отопительному оборудованию, не выходя на улицу. Также вы сэкономите немало времени и денег на прокладке трубопровода.

Схема трубопровода с котельной

Опасность взрыва или отравления угарным газом также минимальна (если вы соблюдаете все необходимые правила при установке и в ходе эксплуатации). Именно поэтому большинство владельцев предпочитают пристроить котельную к дому, а не возводить отдельно стоящее здание.

Вернуться к оглавлению

Как разработать проект котельной

Одним из самых сложных этапов является разработка проекта. Да, кого-то может удивить, но чтобы разработать проект котельной для частного дома, приходится учесть множество самых разных факторов. Это мощность оборудования, вид используемого топлива, площадь и высота помещения, вытяжка и вентиляция, наличие окон и дверей, а также ряд других, не менее важных, факторов. Неслучайно в большинстве случаев владельцы домов предпочитают доверить всю работу специалистам. Да, чтобы оплатить их работу, приходится потратить немалые деньги.

Зато в результате вы получаете качественно выполненную работу, и можете быть уверены, что котельная, построенная по разработанному проекту, сможет прослужить вам многие годы, не доставляя ни малейших хлопот и не ставя под угрозу вашу жизнь и безопасность. Также большинство строительных компаний дает приличную гарантию на все виды выполненных работ. Поэтому, если в процессе эксплуатации вами будут замечены недостатки, специалисты быстро и качественно (и бесплатно!) устранят их.

Конечно, вы можете попытаться разработать проект самостоятельно или же найти более-менее подходящий в интернете, однако в этом случае никто не даст вам гарантий, что в ближайшем будущем вам не придется пожалеть о такой «самодеятельности». Тем более если вас интересует постройка котельной в деревянном доме, который может заняться от одной искры и сгореть за считанные минуты.

Запомнив ряд этих нехитрых правил, вы сможете легко обеспечить качественное отопление своему загородному дому. А при необходимости и подскажете знакомым, как сделать котельную в доме и на что обратить внимание, чтобы впоследствии не пожалеть о допущенных ошибках.

Проектирование котельной системы до установки

Этап I - Проектирование котельной системы

Большинство проблем возникает при попытке сделать что-то необычное при игнорировании основных практических правил. Хороший проект - это необходимая отправная и конечная точка полной реализации котельной.

Каждая котельная уникальна. Для достижения правильного проектирования необходимо иметь полное представление о (i) целях применения, (ii) ограничениях котельной и (iii) всех применимых нормах строительства и котельной.Перед внедрением какой-либо котельной системы следует проконсультироваться с квалифицированными инженерами и проектировщиками.

Инженер-проектировщик отвечает за то, чтобы все это работало.

Новые системы включают определение, а существующие системы включают пересмотр любого или всех из следующего:

  • Потребление тепла
  • Подача топлива
  • Требования к подпиточным и расширительным бакам
  • Системные трубопроводы
  • Требуется воздух для горения
  • Вентиляция
  • Органы управления

Правильная конструкция обеспечит достаточное количество воздуха для горения, правильное расстояние между котлами и первичный контур, отдельный от вторичного контура / контура нагрузки, который имеет собственный циркуляционный насос правильного размера.

Практические правила для температуры воды

  • Обогрев помещения: обычно повышается на 20–30 ° F,
  • Горячее водоснабжение: типичное повышение на 100 ° F. Медный змеевик изолирует питьевую воду от воды в емкости с более высокой температурой.
  • Низкая температура: типичное промежуточное повышение до 50 ° F. Медный змеевик изолирует питьевую воду от воды в емкости с более высокой температурой.

Этап II - Расчет котельной системы

После того, как инженер-конструктор проанализировал нагрузку, определяется необходимое требование в британских тепловых единицах.Модульные котлы, такие как котлы Superior Boiler, могут соответствовать практически любой нагрузке, обеспечивая при этом поддержку на случай непредвиденных обстоятельств.

При использовании наших комбинированных котлов увеличьте нагрузку на отопление помещения на 20-30 процентов.

Единственные элементы, необходимые для правильного заказа котла Superior с завода, это (i) тип применения, (ii) направление потока, (iii) тип топлива и (iv) интенсивность горения (включая любые специальные газовая рампа / требования к управлению).

Общие системные проблемы

  • Избыточный размер, который может привести к короткому циклу работы.
  • Системные шлейфы неправильной конструкции или размера.
  • Неадекватные системы подачи воздуха для горения и вентиляции.
  • Грохот горелок из-за недостатка воздуха, плохой вентиляции или неисправной газовой рампы.

Этап III - Трубопровод котельной

Отдельный сетевой коллектор должен быть подключен к контуру здания и коллекторам возврата / подачи вторичного трубопровода.

Вторичные коллекторы являются направленными. При необходимости их можно поменять местами, но гораздо проще заказать правильный поток в начале.

Если в приложении требуется подача слева направо (возвратная вода идет слева, а подающая вода идет направо), то каждый насос на каждом котле будет установлен спереди, немного левее центра, с подающей (подающей водой) водой. к основному жатке), идущему сзади, немного правее центра.

Расход коллектора для системы отопления помещения обычно соответствует максимальному комбинированному расходу вторичных коллекторов.

Помните, насос котла Superior, который установлен спереди, проталкивает воду через резервуар.

Этап IV - Установка котельной

Поскольку котлы Superior представляют собой сосуды в корпусе, установка включает только следующие шесть простых шагов:

1) Установите бойлер: Каждый бойлер поставляется с регулируемыми ножками для обеспечения ровной установки. Как только желаемое место будет определено, отрегулируйте выравнивающие ножки, чтобы опустить котел.

2) Установите горелку: после того, как горелка установлена ​​на место и стопорные винты затянуты, следующим шагом будет установка газового трубопровода и проводки.Компоненты газовой рампы входят в комплект горелки и требуют установки на строительной площадке. Подробные инструкции по установке находятся в Руководстве по горелке.

3) Подключение горелки: горелка включает в себя подключение только нескольких проводов для питания горелки и устройств безопасности. После подключения проводов обеспечьте необходимое давление газа в газовой рампе.

4) Подсоедините водяной трубопровод: Циркуляционный насос котла, расположенный спереди, является входом в котел, потому что он проталкивает воду через резервуар.Розетка, расположенная на задней панели, подключается к основной магистрали. Если сеть была куплена в Superior Boiler, просто отрежьте второстепенные части по длине и соедините фитинги вместе.

5) Подключите вентиляцию:

  • Series 300 ATM (атмосферная горелка) использует верхнее вентиляционное отверстие 9 ″.
  • Series 300 HEP (электрическая горелка) использует отверстие 3 ″ в верхней задней части.
  • В моделях
  • серий 900 и 1600 используется верхнее вентиляционное отверстие 8 дюймов.
  • В
  • Series 2000 используется верхнее вентиляционное отверстие 10 дюймов.

6) Подключите службу: В котле пять проводов, два для питания (120 вольт), два для управления и один для заземления.Провода управления обычно подключаются к панели управления (опция при покупке котла). Типичные требования к мощности котла / горелки следующие:

  • Series 300 ATM - предохранитель 15 А
  • Серия 300 HEP - предохранители на 10 и 15 А
  • Series 900; 1600; и 2000 - предохранители на 15 и 15 А

Важные соображения при проектировании котельных на ликеро-водочных заводах - Dalkita

Пример парового котла на ликероводочном заводе

Расположение, расположение, расположение

В идеале котельная на вашем ликеро-водочном заводе должна располагаться как можно ближе к оборудованию, которое она обслуживает.В общем, это означает, что как можно ближе к перегонному столу и ферментерам. Это предназначено для минимизации расстояния, которое необходимо пройти пару, холодной воде и т. Д., Чтобы добраться до вашего оборудования и от него, что снижает затраты на трубопроводы и потери на нагрев / охлаждение. Четко определенного правила близости к оборудованию не существует, но это важное соображение при проектировании.

Котлы не обязательно должны находиться в отдельном помещении от дистилляционного оборудования, но часто это происходит.
Некоторые важные соображения относительно отдельной котельной включают:

Чистота - Дистилляция и ферментация могут быть довольно влажными процессами, поэтому рекомендуется держать котлы и другое оборудование отдельно друг от друга.
Шум - Котлы, воздушные компрессоры и вспомогательное оборудование часто могут быть шумными.
Heat - Котлы отводят значительное количество тепла и могут создавать дискомфорт, находясь поблизости.
Горение - Хотя существуют безопасные способы горения рядом с производством легковоспламеняющейся жидкости (т. Е. С газом), как правило, рекомендуется держать эти 2 ингредиента разделенными.

Котельные должны иметь воздух для горения, поступающий снаружи, а также выхлопные трубы для сжигания топлива, чтобы выходить наружу.Поскольку котельная имеет выходы наружу, вы, как правило, хотите разместить ее возле внешней стены или иметь доступ к кровле.

Определенное оборудование внутри котельной время от времени выделяет воду, поэтому обычно требуется небольшой слив в полу. В существующих зданиях помните о существующем местоположении подземных канализационных линий и о том, как новый водосток сможет присоединиться к существующей системе. Расстояние от существующей канализационной линии и глубина существующей канализационной линии играют роль, поскольку канализационные линии обычно имеют уклон около ¼ дюйма на фут.

пример плана котельной

Площадь

Для малых и средних ликероводочных заводов с производственными площадями от 1000 до 5000 квадратных футов мы видим площади котельных от 130 до 270 квадратных футов. Это 5–12% площади, необходимой для этой комнаты, с более высоким процентом в небольших ликероводочных заводах, где общая площадь меньше, но потребности в механике / бойлере все еще относительно велики.Размер помещения сильно варьируется в зависимости от размера перегонного куба, процессов ферментации и затирания, а также общих технологических решений.

Необходимо учитывать физический размер оборудования в котельной, а также размеры свободного пространства для оборудования. Сам котел, как правило, является самой большой частью оборудования и обычно имеет самые большие зазоры, для доступа по крайней мере с одной или всех сторон, обычно 2–3 дюйма. Размеры и зазоры котла и всего оборудования сильно различаются, и их необходимо будет анализировать в каждом конкретном случае при выборе оборудования.

котельная в углу производственного помещения

внутри котельной

Оборудование котельной

Большинство заводов будут иметь в котельной следующее оборудование:

Очень вероятно:
- Паровой котел
- Бак питательной воды котла
- Сепаратор продувки

Скорее всего:
- Бытовые водонагреватели
- Проточные водонагреватели

-Технологические водонагреватели
-Проточные водонагреватели

- Вспомогательное оборудование чиллера
- Резервуар для подачи гликоля
- Резервуар для хранения зерна

- Воздушный компрессор

Менее вероятно:

-Фильтрация на входе воды (т.е.е. Фильтрация обратного осмоса)
- Резервуары для хранения горячей или холодной воды
- Теплообменники
- Расширительные баки

Котел, как правило, иногда требуется в отдельном помещении, поэтому наиболее логично, чтобы большая часть его вспомогательного оборудования, такого как резервуар питательной воды и сепаратор продувки, находилась рядом с ним. Не все оборудование обязательно находится внутри котельной, но для удобства размещения всего «подсобного» оборудования в одном месте это часто является хорошей идеей. Котельная иногда может служить своего рода подсобным помещением, а также может иметь в ней какое-то электрическое оборудование, если это необходимо.Тем не менее, котельные не должны считаться хранилищами, и в них не должно быть горючих хранилищ.

Building Heating, Ventilation, & Cooling (HVAC) всегда находится в котельной ликеро-водочного завода, но может быть. Оборудование HVAC, которое обеспечивает общее отопление и охлаждение здания, часто располагается снаружи, на крыше или рядом со зданием.

Большинство ликероводочных заводов используют чиллер для охлаждения перегонного куба и ферментеров. Чиллеры обычно находятся на улице, так как они отводят значительное количество тепла.Обычно они находятся на крыше или рядом со зданием. В зависимости от системы чиллера внутри может быть установлено дополнительное оборудование, которое может находиться в котельной.

Альтернативы

Некоторые небольшие винокурни с ограниченным пространством могут использовать электрические перегонные кубы, но часто все же нуждаются в горячей воде для затирания. Это часто делается с помощью водонагревателей и резервуаров для хранения воды. Есть много способов нагреть ваш перегонный куб, но пар является наиболее распространенным.

Хотя чиллеры часто используются для охлаждения, в определенных климатических условиях (обычно более сухих) для охлаждения перегонных кубов и ферментеров могут использоваться методы испарительного охлаждения. Испарительные охладители расположены снаружи.

Дополнительные конструктивные особенности

Так как стены часто возводятся до того, как оборудование доставляется в здание, мы часто проектируем большие дверные проемы, чтобы в комнату можно было занести крупногабаритное оборудование. Часто это две двойные двери шириной 3 фута.Это также позволяет легко снимать / заменять оборудование в будущем, когда потребности могут измениться.

Кто проектирует котельную?

Хорошо спроектированная котельная и ликеро-водочный завод - результат грамотного планирования и опытной слаженной команды. Это включает в себя правильный выбор оборудования для поддержки вашего процесса ликеро-водочного завода, обычно с опытным инженером-механиком и архитектором. Инженер-механик, получив основные параметры технологического нагрева и охлаждения, сможет решить технические аспекты котельной и оборудования.

внутри котельной, в которой используются водонагреватели быстрого приготовления

пример плана котельной

Автор статьи:

Мэтью Тейлор-Реннерт

Dalkita Архитектура и строительство

Требования к проектированию котельной - EPCB Поставщик котла Теплое напоминание

Как спроектировать котельную, можно сделать ее более подходящей для завода. Давайте посмотрим на требования к проектированию котельной.

Есть три точки.

  1. Расположение котельной
  2. Планировка котельной, вспомогательного помещения и жилого помещения
  3. Требования к гражданскому строительству

Рассмотрим подробнее.

Прежде всего. нам необходимо выбрать оптимальное место для котельной.

1 Расположение котельной

Это основные факторы, определяющие расположение котельной.

1.1 Котельная должна быть отдельной.
1.2 Надо держать котельную как можно дальше от людей и строений.
1.3 Если мы должны построить котельную, соедините ее с другими зданиями или установите в зданиях.

Мы не можем строить его в густонаселенных местах и ​​важных местах, примыкающих к первому и следующему этажам, а также по обе стороны от основного коридора и путей эвакуации.

Мы должны построить его на цокольном или цокольном этаже здания, в зависимости от внешнего вида здания.

1,4 Котельную в жилом доме построить нельзя.
1,5 Котельная пылеугольного котла.

Следует постараться выделить территорию с высокими экологическими требованиями. Жилые, коммерческие, живописные и т. Д. Районы

1,6 Котельная котла
с циркулирующим псевдоожиженным слоем.

Надо строить в пригороде вдали от жилых массивов.

После того, как мы выбрали место расположения котельной, нам необходимо сделать правильную планировку интерьера котельной.

2 Схема котельной, вспомогательного помещения и жилого помещения

2.1 Необходимо правильно устроить воздухозаборники котельной:

К компоновке воздухозаборника предъявляются следующие требования.

1) Портов доступа должно быть больше двух.

Однако, если длина котла меньше 12 метров, а площадь котельной меньше 200 квадратных метров. Выход может быть один.

2) Ненависимая котельная.

Должен быть путь для сотрудников, ведущий на улицу!

3) Многоэтажная котельная.

В котельной должно быть более 2-х подъездов на этаж. На каждом этаже должна быть лестница с прямым выходом на землю.

2.2 Устройство дверей котельной.

Дверь котельной, ведущая наружу, должна открываться наружу. котельная двери работы или быта через котельную должна быть в котельную открытой.

2.3 Требования к высоте котельной.

Высота в свету рабочей площадки котла и подъездной дороги должна соответствовать потребностям подъемного оборудования.Его высота должна быть выше 2-х метров.

Если высота котельной «А». Высота оборудования, такого как корпус котла и экономайзер во время охлаждения, равна «B», тогда высота A должна быть на 0,7 м выше, чем B.

3 Инженерно-строительные требования к проектированию котельной

3.1 Классификация пожарной опасности и класс огнестойкости котельной должны соответствовать следующим требованиям:
1) Оценка пожарной безопасности котельной

Котельная должна относиться к котельной класса D.

Одинарный паровой котел с производительностью испарения до 4 т / ч или индивидуальный водогрейный котел с номинальной тепловой мощностью более 2,8 МВт.

Класс огнестойкости здания котельной не ниже вторичного класса огнестойкости;

Одинарный паровой котел с номинальным объемом испарения менее или равным 4 т / ч или индивидуальный водогрейный котел с номинальной тепловой мощностью менее 2,8 МВт.

Здание котельной с классом огнестойкости не ниже 3 уровня огнестойкости.

В других зданиях в пределах котельной. Уровень огнеупора между котлами не должен быть ниже среднего класса огнестойкости

.
2) Завод по производству класса C
Проект котельной

Котельная, расположенная между резервуаром для тяжелой нефти и насосным отделением, а также резервуар для легкой нефти и насосное отделение, являются производственными предприятиями класса C.

Его конструкция не должна быть ниже вторичного класса огнестойкости.

Эти помещения расположены в вспомогательной котельной.

Межсетевой экран следует устанавливать отдельно от других помещений;

3) Завод по производству класса A

Котельная газового котла - производственная установка класса А.

Его конструкция должна иметь не менее двух классов огнестойкости.

Межсетевой экран должен быть установлен между котельной и корпусом котла, примыкающим к перенапряжению, чтобы отделить котельную.

Двери должны открываться наружу и не иметь прямого доступа к котельной.

Земля должна быть без искр.

4) Взрывозащищенное устройство сброса давления конструкции котельной

Стены, пол или кровля котельной должны иметь соответствующие меры взрывозащиты.

Площадь должна быть эквивалентна площади котельной 10% площади сброса давления.

Направление сброса давления не направлено к месту сбора людей, комнатам и пешеходным дорожкам, а также к месту сброса давления в этих местах.

Площадь взрывозащищенной поверхности сброса давления сливного бака котельной также должна соответствовать требованиям.

Если зона сброса давления не может соответствовать указанным выше требованиям, можно использовать возведение стены и верха (потолка) металлического взрыва котельной путем соединения детали в качестве дополнения.

Примечание: Зона сброса давления должна включать окна, световые люки, легкие крыши и стены с качеством 120 кг / м2 или менее, а также другие слабые места.

5) Размещение межсетевого экрана.

Если это котельная на жидком топливе и газе, перегородки следует размещать непосредственно между помещением самого котла и помещением вспомогательного оборудования.

Стеклянные смотровые окна для работы котла также должны быть из взрывозащищенного стекла.

Кроме того, нам необходимы требования к конструкции котла.

3.2 Требования к фундаменту котельной

При многослойном расположении котельной следует принять меры по адаптации швов фундамента и цокольного этажа к поселку.

3.3 Требования к кровле котельной конструкции котельной

Котельную следует выделить под самую большую монтажную яму-транспортировку оборудования, установить окна и двери можно совместить с отверстиями или отверстиями в несущих стенах.

3.4 Требования к колоннам в котельной

Расстояние между колоннами котельной, пролет и внутренний пол до верха высоты колонны соответствуют техническим требованиям, предъявляемым к помещению, должны соответствовать существующим национальным стандартам «Гармонизированный стандартный модуль упругости заводских зданий» GB50006.

Есть еще несколько предостережений.

3.5 Применение мер виброизоляции

Когда котельная оборудована тяжелым вибрационным оборудованием, таким как мельницы, воздуходувки и насосы.

3,6 Установка защитных рельсов

Когда Оборудование вокруг ямы для подъемника, шлакоотдача, золошлаковый бассейн и высокая платформа.

3.7 Установка зенковки конструкции котельной

Присоединения к дымоходу и дымоходу, необходимо установить расчетное соединение.

3.8 Требования к вентиляции и освещению

Стены окон, на которых должна быть открыта площадка за пределами котельной, за исключением требований по сбросу давления, должны также соответствовать требованиям по вентиляции и освещению

3.9 Котельная и другие прилегающие здания, прилегающая к ней стена должна быть противопожарной перегородкой.

Конечно. Не менее важны гигиенические требования!

3.10 Санитарные требования при проектировании котельной

В медицинских учреждениях дизайн котельной гостиной должен соответствовать существующим национальным стандартам гигиены труда «Разработка стандартов гигиены промышленных предприятий», соответствующим положениям GBZ1.

3.11 Требования к платформам и эскалаторам

Платформа и эскалаторы не должны сжигать противоскользящий материал.Ширина рабочей площадки не менее 800 мм, ширина эскалатора не менее 600 мм. Высота платформы и эскалатора в свету не должна быть менее 2 м. Часто применяемая стальная лестница имеет уклон не более 45º.

Введение в котельную

Топливо для котлов

Три самых распространенных вида топлива, используемых в паровых котлах: уголь, нефть и газ. Однако промышленные или коммерческие отходы также используются в некоторых котлах, наряду с электричеством для электродных котлов.

Уголь

Уголь - это общий термин, обозначающий семейство твердого топлива с высоким содержанием углерода. В этом семействе есть несколько типов угля, каждый из которых связан со стадиями образования угля и количеством углерода. Этими этапами являются:

  • Торф.
  • Бурый уголь или бурый уголь.
  • Битумный.
  • Полубитуминозный.
  • Антрацит.

Битумный и антрацитовый типы обычно используются в качестве котельного топлива.

В Великобритании использование кускового угля для зажигания котлов сокращается. Для этого есть ряд причин, в том числе:

Доступность и стоимость - Поскольку многие угольные пласты истощаются, в Великобритании добывается меньшее количество угля, чем раньше, и следует ожидать, что его сокращение продолжится.

Скорость реакции на изменение нагрузки - Для кускового угля существует значительная временная задержка между:

  • Возникающая потребность в тепле.
  • Закачка угля в котел.
  • Розжиг угля.
  • Пар генерируется для удовлетворения спроса.

Чтобы преодолеть эту задержку, котлы, предназначенные для сжигания угля, должны содержать больше воды при температуре насыщения, чтобы обеспечить резерв энергии для покрытия этого временного запаздывания. Это, в свою очередь, означает, что котлы больше по размеру и, следовательно, дороже по стоимости приобретения и занимают более ценные производственные площади.

Зола - Зола образуется при сжигании угля.

Зола может быть неудобной для удаления, обычно это связано с ручным вмешательством и уменьшением количества пара, доступного во время удаления золы. Затем золу необходимо утилизировать, что само по себе может быть дорогостоящим.

Загрузочное оборудование - Существует ряд различных устройств, включая топки с шаговым двигателем, разбрызгиватели и топки с цепной решеткой. Общая идея заключается в том, что все они нуждаются в существенном обслуживании.

Выбросы - Уголь содержит в среднем 1.5% серы (S) по весу, но этот уровень может достигать 3% в зависимости от того, где был добыт уголь.

В процессе сгорания:

  • Сера соединяется с кислородом (O2) из ​​воздуха с образованием SO2 или SO3.
  • Водород (H) из топлива соединяется с кислородом (O2) из ​​воздуха с образованием воды (h3O).

После завершения процесса сгорания SO3 объединяется с водой (h3O) с образованием серной кислоты (h3SO4), которая может конденсироваться в дымоходе, вызывая коррозию, если не поддерживается правильная температура дымохода.В качестве альтернативы он уносится в атмосферу с дымовыми газами. Эта серная кислота возвращается на землю с дождем, в результате чего:

  • Повреждение ткани зданий.
  • Расстройство и повреждение растений и растительности.

Зола, производимая углем, легкая, и часть золы неизбежно уносится с выхлопными газами в дымовую трубу и выбрасывается в виде твердых частиц в окружающую среду.

Уголь

, однако, до сих пор используется для зажигания многих очень больших водотрубных котлов на электростанциях.

Из-за большого масштаба этих операций становится экономически выгодным разработка решений упомянутых выше проблем, а также может возникнуть давление со стороны правительства с целью использования топлива отечественного производства для обеспечения национальной безопасности электроснабжения.

  • Уголь, используемый на электростанциях, измельчается до очень мелкого порошка, который обычно называют «пылевидным топливом» и обычно обозначают аббревиатурой «pf».
  • Малый размер частиц pf означает, что его отношение площади поверхности к объему значительно увеличивается, что делает сгорание очень быстрым и преодолевает проблему скорости реакции, возникающую при использовании кускового угля.
  • Малый размер частиц также означает, что pf течет очень легко, почти как жидкость, и попадает в топку котла через горелки, исключая топки, используемые с кусковым углем.
  • Для дальнейшего повышения гибкости и гибкости котла могут быть установлены горелки 30+ pf вокруг стен и свода котла, каждая из которых может управляться независимо для увеличения или уменьшения тепла в определенной области печи. Например, для контроля температуры пара, выходящего из пароперегревателя.

По качеству газов, выбрасываемых в атмосферу:

  • Котельные газы будут направляться через электрофильтр, в котором электрически заряженные пластины притягивают золу и другие частицы, удаляя их из газового потока.
  • Сернистый материал будет удален в газоочистителе.
  • Конечный выброс в окружающую среду высокого качества.

При сжигании 1 кг угля можно произвести около 8 кг пара.

Масло

Нефть для котельного топлива создается из остатков сырой нефти после ее дистилляции для производства более легких масел, таких как бензин, парафин, керосин, дизельное топливо или газойль. Доступны различные сорта, каждая из которых подходит для котлов разной мощности; оценки следующие:

  • Класс D - Дизель или газойль.
  • Класс E - Легкое жидкое топливо.
  • Класс F - мазут среднего класса.
  • Класс G - мазут.

Нефть начала бросать вызов углю в качестве предпочтительного котельного топлива в Великобритании в 1950-х годах. Частично это произошло из-за того, что тогдашнее Министерство топлива и энергетики спонсировало исследования по усовершенствованию котельной.

Преимущества нефти перед углем включают:

  • Более короткое время реакции между запросом и требуемым количеством генерируемого пара.
  • Это означало, что в котловой воде нужно было хранить меньше энергии. Таким образом, котел мог бы быть меньше по размеру и излучать меньше тепла в окружающую среду с последующим повышением эффективности.
  • Меньший размер также означал, что котел занимал меньше производственной площади.
  • Механические кочегарки были устранены, что снизило объем работ по техническому обслуживанию.
  • Oil содержит только следы золы, что практически устраняет проблему обращения с золой и ее утилизации.
  • Устранены трудности при приеме, хранении и обращении с углем.

Приблизительно 15 кг пара можно произвести из 1 кг масла или 14 кг пара из 1 литра масла.

Газ

Газ - это форма котельного топлива, которое легко сжигается с очень небольшим избытком воздуха. Топливные газы доступны в двух различных формах:

  • Природный газ - это газ, добытый (естественно) под землей. Он используется в его естественном состоянии (за исключением удаления примесей) и содержит высокую долю метана.
  • Сжиженные углеводородные газы (СНГ) - это газы, которые производятся при переработке нефти и затем хранятся под давлением в жидком состоянии до использования.Наиболее распространенными формами сжиженного нефтяного газа являются пропан и бутан.

В конце 1960-х годов доступность природного газа (например, из Северного моря) привела к дальнейшему развитию котлов.

Преимущества сжигания газа перед сжиганием жидкого топлива включают:

  • Хранение топлива не проблема; газ подается прямо в котельную.
  • В природном газе присутствует только небольшое количество серы, а это означает, что количество серной кислоты в дымовых газах практически равно нулю.

Приблизительно 42 кг пара может быть произведено из 1 терма газа (что эквивалентно 105,5 МДж) для котла на 10 бар изб., С общим КПД 80%.

Отходы в качестве основного топлива

У этого есть два аспекта:

Отходы - Здесь отходы сжигаются для получения тепла, которое используется для производства пара.

Мотивы могут включать безопасную и надлежащую утилизацию опасного материала. Хорошим примером может служить больница:

  • В этих обстоятельствах может оказаться, что надлежащее и полное сжигание отходов затруднено, требуя сложных горелок, контроля соотношения воздуха и мониторинга выбросов, особенно твердых частиц.Стоимость такой утилизации может быть высокой, и только часть стоимости возмещается за счет использования тепла, выделяемого для производства пара. Однако общая экономичность схемы с учетом стоимости утилизации отходов другими способами может быть привлекательной.
  • Использование отходов в качестве топлива может включать экономичное использование горючих отходов технологического процесса. Примеры включают кору, срезанную с древесины на бумажных фабриках, стебли (жмых) на заводах сахарного тростника и иногда даже подстилку с птицефермы.Процесс сжигания снова будет довольно сложным, но общая экономия затрат на удаление отходов и производство пара для других применений на месте может сделать такие схемы привлекательными.

Отходы тепла - здесь горячие газы от процесса, такого как плавильная печь, могут быть направлены через котел с целью повышения эффективности установки. Системы этого типа различаются по уровню сложности в зависимости от потребности в паре внутри установки.Если технологическая потребность в паре отсутствует, пар может быть перегрет и затем использован для выработки электроэнергии.

Этот тип технологии становится популярным на ТЭЦ:

  • Газовая турбина приводит в действие генератор для выработки электроэнергии.
  • Горячие (обычно 500 ° C) выхлопные газы турбины направляются в котел, который производит насыщенный пар для использования на установке.

Этот тип установки обеспечивает очень высокий КПД.Другие преимущества могут включать либо надежность электроснабжения на месте, либо возможность продавать электроэнергию с наценкой национальному поставщику электроэнергии.

Котельная и дымоход - Национальные здания

В котельной вырабатывается горячая вода или, реже, пар, для обогрева здания и для нагрева воды для бытовых нужд. Иногда пар также используется для питания абсорбционного холодильного оборудования. Котельная для большого здания обычно содержит по крайней мере два котла, так что один может работать, даже если другой будет очищаться или ремонтироваться.Все котлы подключены к единому дымоходу. Котельную можно разместить в любом месте здания; общие места - подвал, механическое помещение на уровне, механический пол или крыша. Он должен быть на внешней стене, потому что ему нужна решетка для воздуха для горения и дверь или

съемная панель, позволяющая снимать и заменять котлы. Из-за излучаемого шума и тепла котельную следует размещать ниже или рядом с такими зонами, как погрузочные платформы и вестибюли, на которые не будет оказано неблагоприятное воздействие.Целесообразно разместить котельную рядом с установкой охлажденной воды; два помещения часто объединены в одном номере. Трубы горячего водоснабжения и обратки проходят от котлов через вертикальные шахты на другие этажи здания.

Котлы и связанное с ними оборудование создают очень большие нагрузки на пол, которые необходимо учитывать при проектировании несущей конструкции.

Котлы могут работать на газе, электричестве или масле. Электрические котлы, которые, как правило, экономичны только в районах с очень низкими затратами на электроэнергию, устраняют необходимость во впускных отверстиях для воздуха для горения и дымоходе.Обычно двухнедельный запас топлива для мазутного котла хранится в баках в здании или рядом с ним. Наливные патрубки должны быть доступны для маслозаправщиков. Эти резервуары обычно закапывают рядом со зданием, если позволяет место. Если резервуары находятся внутри здания, они должны быть установлены в помещении с естественной вентиляцией, которое спроектировано таким образом, чтобы оно могло вместить все содержимое резервуара и не позволяло содержимому просочиться в здание, если резервуар будет протекать. Предпочтительно подвал на внешней стене.Масло для котла на верхнем этаже здания закачивается шахтой по трубе из нижних резервуаров.

Приблизительную площадь котельной можно определить по таблице на страницах 190-191. В больших зданиях длинная узкая комната обычно предпочтительнее квадратной. Высота потолка котельной варьируется от минимум 12 футов (3,66 м) для здания среднего размера до максимум 16 футов (4,88 м) для большого здания.

Размер дымовой трубы котлов, работающих на топливе, зависит от типа топлива, высоты дымохода, типа используемой тяги (естественная, принудительная или индуцированная) и других факторов.В целях предварительного проектирования предусмотрите площадь пола 2 фута на 2 фута (610 мм в квадрате) для дымохода в очень маленьком здании и 6 футов на 6 футов (1,83 м в квадрате) в очень большом здании с интерполяцией между этими крайними значениями. для зданий других размеров. Учтите, что дымоход проходит через каждый этаж здания над котельной.

ТИПОВАЯ ПЛАНИРОВКА КОТЕЛЬНОЙ

Продолжить чтение здесь: Установка охлажденной воды

Была ли эта статья полезной?

Шесть способов модульной котельной улучшить ваш проект | Lathrop Trotter

Размещено в рубрике Котлы.

Модульная конструкция - эффективная стратегия при строительстве проекта паровой электростанции. Модульный подход включает в себя монтаж на салазках, предварительную разводку и предварительную обвязку всех необходимых компонентов оборудования котельной в автономный блок и его отгрузку в сборе с завода. Затем модульный котел доставляется на рабочие площадки, где их можно снять с грузовика, собрать и легко установить на место.

Lathrop Trotter обнаружил, что для многих проектов модульная конструкция котельной дает значительные преимущества по сравнению с традиционными системами.

Вот шесть способов, которыми модульная котельная может улучшить ваш проект:

  1. Вы увидите общее сокращение сроков строительства.

    Когда изготовление системы парового котла происходит в то время, когда идут другие этапы строительства, ваш график строительства значительно сокращается. И наоборот, паровой котел, построенный на стержневой конструкции, требует завершения строительства до того, как можно будет начать какие-либо работы с технологической системой. Время пуска и ввода в эксплуатацию также сокращается, поскольку модули паровой котельной системы могут быть полностью собраны и испытаны перед отправкой с завода.Также устранены задержки на стройплощадке из-за погодных условий.

  2. Стоимость вашего проекта будет более надежной, а затраты - более низкими.
    В удаленных местах, где нет квалифицированной рабочей силы или где производительность низкая, модульный подход минимизирует потребность в квалифицированной местной рабочей силе. Возможна более точная оценка стоимости строительства, поскольку благодаря модульному подходу снижаются трудозатраты и неопределенность на местах.
  3. Повышена безопасность рабочего места.
    Заводские настройки безопаснее, чем настройки на рабочем месте, поэтому часы воздействия OSHA сокращаются.

    С помощью заводского испытательного оборудования обученные техники могут выявить и исправить потенциально опасные условия до того, как оборудование покинет завод, что снижает риск для персонала на площадке.

  4. Поскольку сборка происходит на заводе, требуется меньше ресурсов на месте.

    Упрощенная конструкция и заводская сборка модульной котельной означает сокращение потерь материалов и рабочей силы из-за неэффективности строительной площадки.Заводское строительство облегчает сборку в производственном стиле и создает идеальные строительные условия для уменьшения количества отходов.

  5. Оптимизирован контроль качества изготовления оборудования котельной.

    Салазки собираются на заводе-изготовителе на заводах с контролем качества командами, которые регулярно выполняют эту работу, часто с хорошо отлаженной и постоянно улучшающейся программой контроля качества. Это означает, что конечное качество лучше, чем обычно достижимое в полевых условиях. Профессионально обученные и высококвалифицированные специалисты по сборке и изготовлению гарантируют, что стабильные и высококачественные системы покидают завод.

  6. Вы увидите большую гибкость при проектировании системы.

    Модульные котельные спроектированы таким образом, чтобы максимально использовать имеющееся пространство. Подъездные пути и зоны обслуживания изначально спроектированы в модулях, что делает паровую установку более безопасной и простой в обслуживании. Затраты на строительство иногда снижаются из-за меньшей занимаемой площади модульной системы.

Lathrop Trotter предлагает вам обширный опыт в настройке стандартных модульных блоков паровых котлов.Мы создаем высокоэффективные системы котельных, которые оптимизируют производительность и сокращают долгосрочные эксплуатационные расходы. Наша команда поможет вам в работе с различными функциями и опциями, которые позволят настроить вашу систему в соответствии с потребностями вашего конкретного процесса или объекта.

Готовы узнать больше о том, как модульная система котельной может улучшить ваш проект? Свяжитесь с нами сегодня!

Вопросы? Ваш инженер по продажам Lathrop Trotter может помочь! Свяжитесь с нами

Связанные сообщения

Две разновидности электрических котлов с очевидными преимуществами

Электрические котлы обеспечивают надежную работу и эффективность, при этом они безопаснее и чище, чем другие типы котлов.Lathrop Trotter с гордостью предлагает электрические паровые и водогрейные котлы от Precision Boilers. Электрокотлы бывают двух разновидностей: котлы погружного стойкого элемента и котлы электродного типа. Эти два типа электрических котлов редко встречаются… Читать дальше »

Представляем новый вертикальный пожарный котел P-K SOLIS ™

Lathrop Trotter с гордостью представляет новый вертикальный дымовой котел P-K SOLIS ™, первый конденсационный пожарный патрубок производства Паттерсон-Келли. Этот конденсационный котел обеспечивает высочайшее качество и эффективность, обеспечивает оптимальный комфорт и экономию.Каждая модель отличается уникальной геометрической конструкцией, которая оптимизирует теплопередачу, что приводит к повышению эффективности… Читать дальше »

Как возникает коррозия котла и как с ней бороться

Когда дело доходит до обслуживания котла, вы можете сосредоточиться на таких серьезных проблемах, как отказы компонентов или поломки системы. Вы также должны быть начеку на предмет коррозии котла, менее очевидной, но очень серьезной проблемы, которая может быстро перерасти в катастрофический отказ вашего котла. Коррозия котла происходит, когда присутствует любое железо… Читать дальше »

Инженеры-механики: дизайнеры интерьеров оборудования и котельных

Как инженеры-механики, мы часто занимаемся компоновкой оборудования котельной.В то время как установка современного оборудования в устаревшее пространство может быть сложной задачей для некоторых инженеров, наша фирма решает задачу создания удобной, удобной в эксплуатации, эффективной и чистой конструкции.

Как и мебель в гостиной, каждая часть оборудования в котельной (включая котел, расширительный бак, насос, подающий клапан и воздухоотделитель) выполняет уникальную функцию и требует правильной установки для правильной работы. Кроме того, работа оборудования во многом зависит от температуры и давления воды (в каждой точке системы разные температура и давление), поэтому расположение каждой единицы оборудования имеет решающее значение при проектировании успешной системы горячего водоснабжения.

Точка отсутствия изменения давления: PNPC

PNPC в системе отопления и горячего водоснабжения - это место в системе, где давление воды не может измениться. Давление в этом месте не зависит от работы насосов или котлов. Это место находится там, где расширительный бак подключен к системе, потому что насос не может добавлять или удалять воду из расширительного бака. Воду нельзя удалить из расширительного бака насосом и добавить в систему, поскольку вода является несжимаемой жидкостью.Гипотетически, если бы насос удалял воду из расширительного бака и добавлял ее в систему, насос сжимал бы воду, что невозможно.

PNPC важен в системе котла, потому что он влияет на то, как остальное оборудование будет воздействовать на воду в системе. Они могут либо снизить давление на стороне всасывания, чтобы создать перепад давления, либо увеличить давление на стороне нагнетания, чтобы создать перепад давления, необходимый для перемещения воды.

Как PNPC влияет на дизайн котельной?

Если насос расположен так, что сторона нагнетания перекачивает в расширительный бак (PNPC), насос снизит давление на стороне всасывания, потому что он не может изменить давление в расширительном баке. Если это произойдет, давление в системе может стать настолько низким, что воздух захочет попасть в систему любым возможным способом. Система с большим количеством растворенного в ней воздуха может вызвать повреждение компонентов и трубопроводов, вызвать шум в системе и потребовать частого удаления воздуха из оконечного оборудования.

Если насос расположен так, что он откачивает от расширительного бака, он добавит свой перепад давления к напорной стороне насоса, опять же, потому что он не может изменить давление в расширительном баке. Чем выше давление в системе, тем меньше вероятность попадания воздуха в систему и возникновения проблем. При низком давлении в системе воздух с большей вероятностью будет задерживаться в высоких точках системы, вместо того, чтобы оставаться растворенным в воде, откуда он впоследствии может быть удален воздушным сепаратором.

Прочие единицы оборудования в конструкции

Мы знаем, что насос не может добавлять или удалять воду в расширительный бачок, но что может? Единственный способ добавить или удалить воду из расширительного бака - использовать подающий клапан (узел подпиточной воды) или когда температура в системе изменяется, вызывая расширение или сжатие воды. Подающий клапан контролирует давление в системе и открывается всякий раз, когда давление в системе падает ниже заданного значения питающего клапана, при котором в систему попадает подпиточная вода.

Для того, чтобы подающий клапан получал точные показания, единственное место, где должен быть установлен подающий клапан, - это прямо у PNPC на трубе, соединяющей расширительный бак с остальной системой. В этом месте подающий клапан будет получать точные показания давления в системе, на которое не влияет работа насосов, и клапан открывается только тогда, когда системе действительно требуется подпиточная вода.

Размещение воздухоотделителя

Воздушный сепаратор отвечает за удаление воздуха из системы, и его расположение в системе может повлиять на эффективность его выполнения этой задачи.Воздух удаляется из воды легче всего, когда воздух находится в газовой форме, а не растворен в воде. Вода может удерживать больше воздуха, растворенного в ней, когда вода имеет низкую температуру и когда вода находится под высоким давлением, поэтому лучшее место для размещения воздухоотделителя - это место в системе с самой высокой температурой и самым низким давлением.

Дизайн котельной: ТОП-20 лучших фото ремонта котельной

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Scroll to top
