Вступление

Как таковые, автоматические выключатели не защищают человека, от токов утечки. Для этой цели служат УЗО или дифференциальные автоматы защиты. Правильно рассчитанный автомат защиты защищают электрический кабель, а следовательно саму групповую цепь от перегрева и короткого замыкания.

Автоматы защиты — устройство

Основойустройства автоматы защиты являются два расцепителя. Именно они реагируют на перегрузку и короткое замыкание в цепи. Согласно СП31-110–2003 во внутрених сетях квартиры применяются автоматы защиты с двумя типами расцепителя, тепловым и электромагнитным. Такие автоматы носят название автоматы с комбинированным расцепителем.

Автоматы защиты устройствоАвтоматы защиты устройство

Тепловые расцепители служат для размыкания цепи при перегрузке.

Работают они следующим образом. Основа теплового расцепителя биметаллическая пластина. В нормальном режиме работы, то есть когда ток с цепи соответствует норме, биметаллическая пластина не работает. При увеличении тока в цепи, а возникает это при перегрузке или коротком замыкании, биметаллическая пластина деформируется и «щелкает» по механизму расцепления. Все цепь разомкнута, автомат выполнил свою задачу. После остывания и взведении рычага управления автомат опять готов к работе.

Так как процесс нагрева процесс не моментальный, то автоматы защиты срабатывают на перегрузку с временной задержкой, порой очень длительной.

Если для защиты групповой цепи ставить автомат защиты, только с тепловым расцепителем, то для защиты от короткого замыкания цепи требуется дополнительно установить плавкий предохранитель.

Вторым расцепителем в автомате защиты, является индукционный или электромагнитный расцепитель. Этот тип расцепителя срабатывают моментально. Предназначен индукционный для защиты электрической цепи от короткого замыкания.

Принцип работы индукционного расцепителя в следующем. Механизм расцепления это сердечник двигающийся внутри катушки. При нормальном режиме он замкнут. При аварийном режиме увеличение тока в катушке, приводит к втягиванию сердечника и цепь расцепляется.

Относительный недостаток индукционного расцепителя, это  срабатывание при токах (токи отключения) значительно превышающих номинальные токи цепи. Такие токи могут возникать только при коротком замыкании (КЗ).

Значение тока отключения индукционного автомата зависит от типа покупаемого автомата защиты. О типах автоматов защиты чуть ниже по тексту.

Автоматы защиты по время-токовой характеристике

Не буду занимать ваше внимание теорией, просто скажу, что время-токовая характеристика «придумана» за тем, чтобы разделить автоматы защиты по месту их применения. А за основу взяты следующие вычисления тока защиты от короткого замыкания (КЗ):

  • Тип B: Ток защиты (отключения) при КЗ от 3 до 5 значений номинального тока в цепи.
  • Тип C:  Ток защиты (отключения) при КЗ от 5 до 10 значений номинального тока в цепи.
  • Тип D: Ток защиты (отключения) при КЗ от 10 до 20 значений номинального тока в цепи.

На самом деле для практики, приведенные выше значения токов отключения, не имеют особого значения. Для практики, большее значение имеет места применения автоматов защиты в зависимости от типа: B; C; D; K; Z. Смотрим таблицу.

Автоматы защитыАвтоматы защиты

Разделение автоматов на типы, происходит по их характеристикам зависимости токов отсечки и времени отсечки, называемых время-токовые характеристики. Для электросети квартиры актуальны автоматы типа B и C.

Тип автомата вы можете увидеть, при покупке автомата, на его корпусе в связке с номинальным током. Например: C16A. Это значит автомат защиты типа C на номинальный ток 16 Ампер. Или B32A  — это автомат типа B на 32 Ампера.

Автоматы защиты, тип BАвтоматы защиты, тип B



Практика применения знаний про автоматы защиты

Например. У вас в квартире групповая цепь из 8 розеток для устройств со средней мощностью 300 Вт. Рассчитаем минимально допустимый ток срабатывания автомата защиты и выберем его тип.

  • I номин.= 300×8⁄220=10,9 А;
  • I расчетная автомата защиты= 10,9×1,45=15,8 А.
  • Розеточная группа, значит тип автомата C.

Рассчитанный таким образом расчетный ток автомата защиты, не может служить основанием для установки автомата защиты, C16A. В окончательном расчете автомата защиты нужно учесть сечение токопроводящих жил кабеля и способ их прокладки. Сечение жил связать с допустимым током нагрузки на кабель, по нему рассчитать ток автомата защиты, сравнить его с расчетным током автомата защиты, как в этом примере, и только потом определить номинал автомата защиты.

©Ehto.ru

Еще статьи

Похожие посты:

Автоматические выключатели - от чего защищают и как устроены

Что такое автоматический выключатель

Автоматические выключатели – это устройства, задача которых заключается в защите электрической линии от повреждения под воздействием тока большой величины. Это могут быть как сверхтоки короткого замыкания, так и просто мощный поток электронов, в течение достаточно длительного времени проходящий по кабелю и вызывающий его перегрев с дальнейшим оплавлением изоляции. Автомат защиты в этом случае предотвращает негативные последствия, отключая подачу тока в цепь. В дальнейшем, когда ситуация придет в норму, аппарат можно вновь включить вручную.

Функции автоматического выключателя

Защитные устройства предназначены для выполнения следующих основных задач:

  • Коммутация электроцепи (возможность отключения защищаемого участка при возникновении неполадок с питанием).
  • Обесточивание вверенной цепи при возникновении в ней токов КЗ.
  • Защита линии от перегрузок при прохождении сквозь аппарат тока чрезмерной величины (такое бывает, когда суммарная мощность приборов превышает максимально допустимую).

Говоря кратко, АВ одновременно осуществляют защитную и управляющую функцию.

Автоматическим выключателем можно просто включать свет

Основные типы выключателей

Существует три основных вида АВ, отличающихся друг от друга по конструктивному исполнению и предназначенные для работы с нагрузками разной величины:

  • Модульный. Он получил свое название из-за стандартной ширины, кратной 1,75 см. Рассчитан на токи небольшой величины и устанавливается в сетях бытового электроснабжения, для дома или квартиры. Как правило, это однополюсный автомат или двухполюсный.
  • Литой. Называется так из-за литого корпуса. Может выдерживать до 1000 Ампер и используется преимущественно в промышленных сетях.
  • Воздушные. Предназначен для работы с токами величиной до 6300 Ампер. Чаще всего это трехполюсный автомат, однако сейчас выпускают аппараты этого типа и с четырьмя полюсами.

Автомат защитный однофазный представляет собой автоматический выключатель, который наиболее распространен в бытовых сетях. Он бывает 1- и 2-х полюсным. В первом случае к аппарату подключается только фазная жила, а во втором – еще и нулевая.

Кроме перечисленных видов, существуют также устройства защитного отключения, обозначаемые аббревиатурой УЗО, и дифференциальные автоматы.

Автоматический выключатель, УЗО и дифавтомат

Первые нельзя считать полноценными АВ, их задача заключается не в защите цепи и включенных в нее приборов, а в предотвращении удара электрическим током при касании человеком открытого участка. Дифференциальный защитный автомат представляет собой объединенные в одном устройстве АВ и УЗО.

Как устроены автоматы защиты?

Рассмотрим подробно устройство автоматического выключателя. Корпус автомата выполнен из диэлектрического материала. Он состоит из двух частей, которые соединены между собой заклепками. Если необходимо разобрать корпусную часть, заклепки высверливаются, и открывается доступ к внутренним элементам защитного автомата. К ним относятся:

  • Винтовые клеммы.
  • Гибкие проводники.
  • Рукоятка управления.
  • Подвижный и неподвижный контакт.
  • Электромагнитный расцепитель, представляющий собой соленоид с сердечником.
  • Тепловой расцепитель, в состав которого входит биметаллическая пластина и регулировочный винт.
  • Газоотводное отверстие.
  • Дугогасительная камера.

С задней стороны автоматический защитный предохранитель оборудован специальным фиксатором, с помощью которого он крепится на DIN-рейке.

Крепление автоматического выключателя к DIN рейке

Последняя представляет собой рейку из металла, имеющую ширину 3,5 см, на которую крепятся модульные устройства, а также некоторые виды электрических счетчиков. Чтобы присоединить автомат к рейке, корпус защитного устройства следует завести за ее верхнюю часть, после чего защелкнуть фиксатор, надавив на нижнюю часть аппарата. Снять автомат защиты с DIN-рейки можно, подцепив защелку снизу.

Фиксатор модульного выключателя может быть очень тугим. Чтобы прикрепить такое устройство к DIN-рейке, нужно заранее подцепить защелку снизу и завести защитное устройство на место крепежа, после чего отпустить фиксирующий элемент.

Можно сделать проще – при защелкивании фиксатора сильно нажать на его нижнюю часть отверткой.

Наглядно, зачем нужен автоматический выключатель, на видео:

Принцип действия автоматического выключателя

Теперь разберемся, как работает автомат защиты сети. Подключение его осуществляется подъемом вверх рукоятки управления. Чтобы отключить АВ от сети, рычаг опускают вниз.

Когда автомат защитный электрический функционирует в обычном режиме, то электрический ток при поднятой вверх рукоятке управления поступает к аппарату через подсоединенный к верхней клемме кабель питания. Поток электронов идет к неподвижному контакту, а от него – к подвижному.

Прохождение тока через автоматический включатель

Затем по гибкому проводнику ток поступает на соленоид электромагнитного расцепителя. С него по второму гибкому проводнику электричество идет к биметаллической пластине, входящей в тепловой расцепитель. Пройдя по пластине, поток электронов через нижнюю клемму уходит в подключенную сеть.

Особенности работы теплового расцепителя

При превышении током цепи, в которой установлен автомат защиты, номинала устройства возникает перегрузка. Поток электронов высокой мощности, проходя через биметаллическую пластину, оказывает на нее термическое воздействие, делая более мягкой и заставляя выгнуться в сторону отключающего элемента. При вступлении последнего в контакт с пластиной происходит срабатывание автомата, и подача тока в цепь прекращается. Таким образом, тепловая защита позволяет не допустить чрезмерного нагревания проводника, которое может привести к расплавлению изоляционного слоя и выходу проводки из строя.

Нагревание биметаллической пластины до такой степени, чтобы она изогнулась и вызвала срабатывание АВ, происходит в течение определенного времени. Оно зависит от того, насколько величина тока превышает номинал автомата, и может занять как несколько секунд, так и час.

Биметаллическая пластина и магнитный расцепитель

Срабатывание теплового расцепителя происходит в случае превышения током цепи номинала автомата как минимум на 13%. После остывания биметаллической пластины и нормализации величины текущего тока защитное устройство можно будет снова включить.

Существует еще один параметр, способный повлиять на срабатывание АВ под воздействием теплового расцепителя – это температура окружающей среды.

Если воздух в помещении, где установлен аппарат, имеет высокую температуру, то пластина нагреется до отключающего предела быстрее, чем обычно, и может сработать даже при незначительном возрастании тока. И наоборот, если в доме холодно, нагревание пластинки будет происходить медленнее, и время до отключения цепи увеличится.

Срабатывание теплового расцепителя, как было сказано, требует определенного времени, в течение которого ток цепи может прийти в норму. Тогда перегрузка исчезнет, и отключения устройства не произойдет. Если же величина электротока не снижается, автомат обесточивает цепь, предотвращая оплавление изоляционного слоя и не допуская возгорания кабеля.

Причиной перегрузки чаще всего становится включение в цепь устройств, суммарная мощность которых превышает расчетную для конкретно взятой линии.

Перегруженные розетки

Нюансы электромагнитной защиты

Электромагнитный расцепитель предназначен для защиты сети от короткого замыкания и по принципу работы отличается от теплового. Под действием сверхтоков КЗ в соленоиде возникает мощное магнитное поле. Оно сдвигает в сторону сердечник катушки, который размыкает силовые контакты защитного устройства, воздействуя на механизм расцепителя. Питание линии прекращается, благодаря чему исчезает опасность возгорания проводки, а также разрушения замкнувшей установки и автоматического выключателя.

Поскольку в случае КЗ в цепи происходит мгновенное возрастание тока до величины, способной за короткое время привести к тяжелым последствия, срабатывание автомата под воздействием электромагнитного расцепителя происходит за сотые доли секунды. Правда, при этом ток должен превысить номинал АВ в 3 и более раза.

Наглядно про автоматические выключатели на видео:

Дугогасительная камера

Когда контакты цепи, через которую протекает электрический ток, размыкаются, между ними возникает электрическая дуга, мощность которой прямо пропорциональна величине сетевого тока. Она оказывает на контакты разрушающее воздействие, поэтому для их защиты в состав устройства входит дугогасительная камера, представляющая собой набор пластинок, установленных параллельно друг другу.

Дугогасительная камера

При контакте с пластинами происходит дробление дуги, в результате чего снижается ее температура и происходит затухание. Газы, возникшие при появлении дуги, через специальное отверстие удаляются из корпусной части защитного устройства.

Заключение

В этой статье мы рассказали о том, что такое автоматические выключатели, какими бывают эти устройства и по какому принципу они работают. Напоследок скажем, что защитные автоматы не предназначены для установки в сеть в качестве обычных выключателей. Такое использование достаточно быстро приведет к разрушению контактов аппарата.

Зачем нужен автоматический выключатель — Блог — Пресс-центр — Компания — KЭAЗ

Электричество - незримый помощник в нашей повседневной жизни. Мы привыкли к тому, что оно исправно служит человечеству вот уже больше 100 лет и совсем забыли, какую опасность оно может представлять при отсутствии надлежащего контроля над ним.

Автоматический выключатель, или просто "автомат" предназначен для контроля над током, протекающем через него.

Однополюсный автоматический выключатель

Как бытовые, так и большинство промышленных потребителей подключают свои электроприемники к трехфазной промышленной сети с частотой 50 Гц  с номинальным напряжением 380/220 Вольт. Причем бытовые электроприборы подключают обычно только к одной фазе с напряжением 220В, промышленные - к трем фазам 380В.

Схема подключения промышленных и бытовых потребителей к сети 380/220В

Модульные автоматы выпускаются сериями в одно-, двух-, трех- и четырехполюсном исполнении. Первые два типа используются в однофазных цепях, вторые два — в трехфазных. Особенность многополюсных автоматов в том, что они включают и отключают все свои полюса одновременно, что требуются согласно правил устройства электроустановок (ПУЭ).

Исполнения полюсов автоматических выключателей

При подключении электроприборов сопротивление в сети уменьшается, что вызывает увеличение тока. Причем чем мощнее электроприбор, тем больше уменьшается сопротивление и увеличивается ток. Когда проводники соединяются в обход нагрузки происходит короткое замыкание, так как ток ограничивает только сопротивление проводников. Ток нагревает проводники, по которым он течет, поэтому неконтролируемое увеличение тока приведет к перегреву проводников и их дальнейшему возгоранию.

Результат некачественной защиты электропроводки

Автоматический выключатель при возникновении опасного режима размыкает свои контакты, отключая участок сети с повышенным потреблением тока, тем самым спасая электропроводку от повреждения. Однако не каждый автоматический выключатель способен эффективно защитить вашу электропроводку, он обязательно должен иметь определенный набор характеристик.

Рассмотрим конструкцию модульных автоматических выключателей, устанавливаемых в щитки на стандартную 35 мм DIN-рейку.



Пластиковый щиток, встраиваемый в нишу, для установки модульных автоматов на DIN-рейку

Автомат состоит из десятка миниатюрных деталей, которые собираются в узлы.

Модульный автоматический выключатель внутри:

  • Механизма свободного расцепления (1), который позволяет сделать независимым положение рукоятки управления (2) и главных контактов (3). Такой механизм позволит автоматически отключить автомат, даже если ручка управления удерживается во включенном положении
  • Теплового расцепителя (4), представляющем собой биметаллическую пластину, которая при нагреве током изгибается и вызывает отключение автомата с выдержкой времени. Этот расцепитель предназначен для защиты электропроводки от длительной перегрузки и характеризуется время-токовой характеристикой
  • Электромагнитного расцепителя (5), представляющего собой катушку с подвижным сердечником внутри. При протекании тока сверх заданной величины происходит втягивание сердечника и мгновенное отключение аппарата. Этот расцепитель предназначен для защиты от короткого замыкания, которое должно быть отключено как можно быстрее;
  • Дугогасительной системы (6), куда отводится дуга при отключении тока нагрузки или короткого замыкания, разбивается на множество маленьких дуг и гаснет
  • Клеммных зажимов (7) для присоединения проводников
  • Немаловажным является наличие указательного флажка (8), который покажет положение контактной группы — зеленый флажок означает, что аппарат отключен, красный флажок означает что аппарат включен

Например, при включении аппарата на короткое замыкание и удержании рукоятки во включенном положении, флажок будет зеленого цвета, что будет сигнализировать об аварийном отключении аппарата.

Все внутренние компоненты модульных автоматов заранее настраиваются на определенные параметры и проверяются на заводе-изготовителе. Они указаны на лицевой стороне устройства.

В следующей статье мы расскажем по каким характеристикам нужно  выбирать автоматический выключатель, чтобы ваша электропроводка была надежно защищена от КЗ и перегрузки, а вы - от поражения электрическим током.



Автоматический выключатель - принцип работы простыми словами

Статья написана максимально простым языком для тех, кто планирует монтаж электропроводки в доме или квартире. И хочет разобраться в основных элементах электрощита, без глубоких технических подробностей.

Автоматический выключатель — что это, для чего необходим и где применяется. Разберем на простом и понятном языке.

Автоматический выключатель, в простонародии «автомат», по сути является продвинутым аналогом обычного предохранителя, на подобии тех, что применяются в автомобилях.
Если обычный предохранитель является одноразовым, то автомат многоразовым

В случае короткого замыкания (КЗ), обычный предохранитель подлежит замене, ввиду того, что в нём перегорает тонкая нить, которая имеет определенную пропускную способность тока в амперах.
В то же время, автоматический выключатель внутри устроен сложнее, при этом он защищает по двум параметрам:
1. При токе перегрузки линии (с учётом поправочных коэффициентов)
2. При коротком замыкании.

Современный электрощит для дома не представляется без автоматических выключателей.


Однако среди тех, кто впервые столкнулся с электрикой при строительстве или ремонте дома или квартиры, существует заблуждение — что для полноценной защиты проводки достаточно лишь автоматических выключателей.
На самом деле, для полноценной защиты жилья, в щите, вместе с автоматами устанавливаются ВДТ (ошибочно называемые УЗО), реле напряжения, УЗИП и другие устройства.

Резюмируем.


Автоматический выключатель защищает только кабель.
Для защиты человека и бытовой техники применяются другие устройства.

Выбор номинала автомата исходит из сечения кабеля на линии.

В каждом щите должны быть установлены автоматы, с правильно подобранными номиналами.

Если начал срабатывать автомат — скорее всего на линии КЗ, либо она перегружена.

Также причиной отключения автомата в редких случаях, может быть пусковой ток электродвигателя, компрессора или стабилизатора, но это бывает при неправильно подобранной характеристики автоматического выключателя.

P.S. Напишите, понравился ли вам такой формат?

Электрические автоматы. Виды и работа. Характеристики

С самого начала возникновения электричества инженеры стали думать над безопасностью электрических сетей и устройств от токовых перегрузок. Вследствие этого было сконструировано много разных устройств, которые отличаются надежной и качественной защитой. Одними из последних разработок стали электрические автоматы.

Этот прибор называется автоматическим по причине того, что он оснащен функцией отключения питания в автоматическом режиме, при возникновении коротких замыканий, перегрузок. Обычные предохранители после срабатывания подлежат замене на новые, а автоматы после устранения причин аварии можно снова включить.

Такое защитное устройство необходимо в любой схеме электрической сети. Защитный автомат защитит здание или помещение от разных аварийных ситуаций:
  • Пожаров.
  • Ударов человека током.
  • Неисправностей электропроводки.
Виды и конструктивные особенности

Необходимо знать информацию о существующих видах автоматических выключателей, чтобы во время приобретения правильно выбрать подходящее устройство. Имеется классификация электрических автоматов по нескольким параметрам.

Отключающая способность
Это свойство определяет ток короткого замыкания, при котором автомат разомкнет цепь, тем самым отключит сеть и приборы, которые были подключены к сети. По этому свойству автоматы подразделяются:
  • Автоматы на 4500 ампер, применяются для предотвращения неисправностей силовых линий жилых домов старой постройки.
  • На 6000 ампер, используются для предотвращения аварий при замыканиях в сети домов в новостройках.
  • На 10000 ампер, применяются в промышленности для защиты электрических установок. Ток такой величины может образоваться в непосредственной близости от подстанции.

Срабатывание автоматического выключателя возникает при замыканиях, сопровождающихся возникновением определенной величины тока.

Автомат защищает электропроводку от повреждения изоляции большим током.

Число полюсов

Это свойство говорит нам о наибольшем количестве проводов, которые возможно подключить к автомату для обеспечения защиты. При аварии, напряжение на этих полюсах отключаются.

Особенности автоматов с одним полюсом

Такие электрические автоматы наиболее простые по своей конструкции, и служат для защиты отдельных участков сети. К такому автоматическому выключателю можно подсоединить два провода: вход и выход.

Задачей таких устройств является защита электрической проводки от перегрузок и КЗ проводов. Нейтральный провод подключается к нулевой шине, в обход автомата. Заземление подключается отдельно.

Электрические автоматы с одним полюсом не являются вводными, так как при его отключении разрывается фаза, а нулевой провод по-прежнему остается соединенным с питанием. Это не обеспечивает защиту на 100%.

Свойства автоматов с двумя полюсами

В случаях, когда при аварии требуется полное отсоединение от электрической сети, используют автоматические выключатели с двумя полюсами. Они используются как вводные. В аварийных случаях, либо при коротком замыкании вся электрическая проводка отключается в одно время. Это дает возможность осуществлять работы по ремонту и обслуживанию, а также проведения работ по подключению оборудования, так как гарантирована полная безопасность.

Двухполюсные электрические автоматы используют, когда необходимо наличие отдельного выключателя для устройства, работающего от сети 220 вольт.

Автомат с двумя полюсами подключают к устройству с помощью четырех проводов. Из них два приходят от сети питания, а другие два выходят из него.

Трехполюсные электрические автоматы

В электрической сети, имеющей три фазы, применяются 3-полюсные автоматы. Заземление оставляют незащищенным, а проводники фаз соединяют с полюсами.

Трехполюсный автомат служит вводным устройством для любых трехфазных потребителей нагрузки. Чаще всего такой вариант исполнения автомата применяют в промышленных условиях для питания электричеством электродвигателей.

К автомату можно подключить 6 проводников, три из которых – фазы электрической сети, а остальные три выходящие от автомата, и обеспеченные защитой.

Использование четырехполюсного автомата

Чтобы обеспечить защитой трехфазную сеть с четырехпроводной системой проводников (например, электродвигатель, включенных по схеме «звезды»), применяют 4-полюсный автоматический выключатель. Он играет роль вводного устройства четырехпроводной сети.

Имеется возможность подключения к устройству восьми проводников. С одной стороны – три фазы и ноль, с другой стороны – выход трех фаз с нолем.

Время-токовая характеристика

Когда устройства, потребляющие электроэнергию, и электрическая сеть работают в нормальном режиме, то происходит обычное протекание тока. Это явление касается и электрического автомата. Но, в случае повышения силы тока по разным причинам выше номинального значения, происходит срабатывание расцепителя автомата, и цепь разрывается.

Параметр этого срабатывания называется время-токовой характеристикой электрического автомата. Она является зависимостью времени сработки автомата и соотношения между реальной силой тока, проходящей через автомат, и номинальным значением тока.

Важность этой характеристики заключается в том, что обеспечивается наименьшее число ложных срабатываний с одной стороны, и осуществляется защита по току, с другой стороны.

В энергетической промышленности бывают ситуации, когда кратковременное повышение тока не связано с аварией, и защита не должна срабатывать. Также происходит и с электрическими автоматами.

Время-токовые характеристики определяют, через какое время сработает защита, и какие параметры силы тока при этом возникнут. Чем больше перегрузка тем быстрее сработает автомат.

Электрические автоматы с маркировкой «В»

Автоматические выключатели категории «В», способны отключаться за 5 — 20 с. При этом значение тока составляет от 3 до 5 номинальных значений тока ≅0.02 с. Такие автоматы используются для защиты бытовых устройств, а также всей электропроводки квартир и домов.

Свойства автоматов с маркировкой «С»

Электрические автоматы этой категории могут выключиться за время 1 — 10 с, при 5 — 10 кратной токовой нагрузке ≅0.02 с. Такие применяют во многих областях, наиболее популярны для домов, квартир и других помещений.

Значение маркировки «D» на автомате

С таким классом автоматы используются в промышленности и выполнены в виде 3-полюсных и 4-полюсных исполнений. Их применяют для того, чтобы защитить мощные электрические моторы и разные трехфазные устройства. Время их сработки составляет до 10 секунд, при этом ток срабатывания может превышать номинальное значение в 14 раз. Это дает возможность с необходимым эффектом использовать его для защиты различных схем.

Электродвигатели со значительной мощностью чаще всего подключают через электрические автоматы с характеристикой «D», т.к. пусковой ток высокий.

Номинальный ток

Имеется 12 вариантов исполнения автоматов, которые различаются по характеристике номинального тока работы, от 1 до 63 ампер. Этот параметр определяет скорость выключения автомата при достижении предельного значения тока.

Автомат по этому свойству выбирают с учетом поперечного сечения жил проводов, допускаемому току.

Принцип действия электрических автоматов
Обычный режим

При обычной работе автомата управляющий рычаг взведен, ток поступает через провод питания на верхней клемме. Далее ток идет на неподвижный контакт, через него на подвижный контакт и по гибкому проводу на катушку соленоида. После него по проводу ток идет на биметаллическую пластину расцепителя. От него ток проходит на нижнюю клемму и дальше на нагрузку.

Режим перегрузки

Этот режим возникает при превышении номинального тока автомата. Биметаллическая пластина нагревается большим током, изгибается и размыкает цепь. Для действия пластины требуется время, которое зависит от значения проходящего тока.

Автоматический выключатель является аналоговым устройством. При его настройке есть определенные сложности. Ток срабатывания расцепителя настраивается на заводе специальным регулировочным винтом. После остывания пластины автомат снова может функционировать. Температура биметаллической пластины зависит от окружающей среды.

Расцепитель действует не сразу, давая возможность току к возврату номинального значения. Если ток не снижается, то расцепитель срабатывает. Перегрузка может возникнуть из-за мощных устройств на линии, либо подключении сразу нескольких устройств.

Режим короткого замыкания

При этом режиме ток возрастает очень быстро. Магнитное поле в катушке соленоида движет сердечник, приводящий в действие расцепитель, и отключает контакты сети питания, тем самым снимает аварийную нагрузку цепи и защищает сеть от возможного пожара и разрушения.

Электромагнитный расцепитель действует мгновенно, чем отличается от теплового расцепителя. При размыкании контактов рабочей цепи появляется электрическая дуга, величина которой зависит от тока в цепи. Она вызывает разрушение контактов. Чтобы предотвратить это отрицательное действие, сделана дугогасительная камера, которая состоит из параллельных пластин. В ней дуга затухает и исчезает. Возникающие газы отводятся в специальное отверстие.

Похожие темы:

Зачем нужен автоматический выключатель - Electrik-Ufa.ru

Для чего нужен автоматический выключатель?

Автоматические выключатели защищают линии электросети (попросту — провода) от перегрузок, вызванных подключением к ним большого числа нагрузок (например, бытовых приборов). Эти перегрузки значительно сокращают срок службы линий, способны вывести линии из строя и могут послужить причиной пожара. Широко распространено заблуждение о том, что автоматический выключатель служит для защиты бытовых приборов от перегрузок сети (причем, очень часто не уточняется, от каких именно перегрузок). Это неверное представление порождает массу ошибок при выборе номинала автоматического выключателя. Зачастую, при замене или установке автоматического выключателя его номинал выбирается наобум из принципа “помощнее и подешевле”. На самом деле автоматический выключатель защищает не приборы, а линии электросети от перегрузок по току, поэтому расчет автомата, защищающего линию, должен вестись исходя из параметров линии (то есть, первоначально, из характеристик кабеля). К примеру, можно привести случай, когда на линию, выполненную из старого алюминиевого кабеля сечением в 1,5мм. ставился автомат номиналом в 40А. Тепловые перегрузки на этой линии привели к тому, что срок службы данного кабеля вместо 20 лет сократился до 2-х месяцев, после чего потребовалась полная замена кабеля. Совершенно понятно, что замена кабеля удовольствие несоизмеримо более дорогое, чем правильный выбор автомат. защиты.

Автоматические выключатели обычно называют просто “автоматы”. Они предназначены для защиты электрических сетей от перегрузки и коротких замыканий. В прошлом функции автоматов выполняли пробки, в которые вставлялись предохранители. Основное преимущество автоматов в том, что для их повторного включения достаточно поднять рычажок, т.е. не нужно менять предохранитель, как в пробках.

Основные характеристики автоматов – номинальный ток и класс срабатывания.

Обе эти характеристики всегда указываются на корпусе автомата, например: C16, B6, D32.

  • Номинальный ток характеризует значение силы тока, который автомат способен пропустить (измеряется в амперах).
    При превышении этой величины, автомат срабатывает и размыкает цепь. Автоматы выпускаются со следующими стандартными значениями номинального тока: 6, 10, 13, 16, 20, 25, 32, 40, 50, 63, 80, 100А.
  • Класс срабатывания характеризует кратковременное значение тока, при котором автомат НЕ сработает.
    Существуют классы срабатывания «B», «C» и «D».
    Автоматы класса «B» применяются в сетях без больших скачков напряжения (в диапазоне от 3 до 5 значений номинального тока).
    Автоматы класса «C» чаще всего применяются в квартирах, офисах и коттеджах. Они рассчитаны на токи в 5-10 раз превышающие значение номинального тока.
    Тип «D» используют в сетях, где допускается токи от 10 до 50 значений номинального тока.

В домашних условиях обычно используют офнофазные (однополюсные) автоматы. Они служат для размыкания фазного проводника. Реже используют двухфазные (двухполюсные) автоматы и автоматы типа «фаза + нейтраль». Они одновременно размыкают фазный (L) и нулевой (N) провода.

Трехфазные (трехполюсные) и четырехфазные (четырехполюсные) используются, как правило, в промышленных установках с напряжением 380 Вольт.

Как правило, количество модулей, занимаемых автоматом на din-рейке соответствует количеству фаз.

3) Как выбрать автоматический выключатель?

В домашних условиях рекомендуется ставить входной автомат и отдельный автомат на каждую линию (например, на кухню, на санузлы, комнаты и т.д.). Как уже было написано выше, для дома рекомендуется использовать автоматы с классом срабатывания «С».

При выборе номинального тока следует учитывать качество проводки и суммарную мощность электроприборов, которые планируется подключать. При этом номинальный ток автомата обязательно должен быть меньше максимального тока, который может выдержать провод. Так, например для медного провода сечением 2,5кв. мм рекомендуется подключать автомат не более 20А, а для 4кв. мм – 32А.

4) Опасные ошибки.

Более 20 лет назад часто использовалась алюминиевая проводка с сечением 1,5 кв.мм. Для такой проводки нужны автоматы не более 6А.

Сегодня, когда мы используем стиральные и посудомоечные машины наравне с электрочайниками такие автоматы могут часто срабатывать. Серьезной ошибкой в этом случае является использование автоматов с более высоким номинальным током (например, 16А), поскольку они не будут выключаться и может показаться, что проблема решена.

Но на самом деле при использовании такого автомата с такой проводкой резко возрастает опасность короткого пожара из-за слишком высокой нагрузки на проводку. Большая доля бытовых пожаров происходит по причине неправильного использования автоматических выключателей.

Нужно помнить, что автомат не защищает человека от поражения электрическим током.

Главная задача автомата – защита электросети от перегрузок. Если человек касается оголенного провода, таких перегрузок просто не возникает, хотя человеку может быть причинен вред. Для защиты от случайного прикосновения к токоведущим частям служат устройства защитного отключения (УЗО).

ГРУППА КОМПАНИЙ ПЭК предлагает широкий ассортимент низковольтной аппаратуры, в том числе:

По всем вопросам обращайтесь в офис нашей компании по тел.: +7 (473) 300-30-56

Автоматический выключатель — от чего защищает и как он устроен

Автоматические выключатели – это устройства, задача которых заключается в защите электрической линии от повреждения под воздействием тока большой величины. Это могут быть как сверхтоки короткого замыкания, так и просто мощный поток электронов, в течение достаточно длительного времени проходящий по кабелю и вызывающий его перегрев с дальнейшим оплавлением изоляции. Автомат защиты в этом случае предотвращает негативные последствия, отключая подачу тока в цепь. В дальнейшем, когда ситуация придет в норму, аппарат можно вновь включить вручную.

Функции автоматического выключателя

Защитные устройства предназначены для выполнения следующих основных задач:

  • Коммутация электроцепи (возможность отключения защищаемого участка при возникновении неполадок с питанием).
  • Обесточивание вверенной цепи при возникновении в ней токов КЗ.
  • Защита линии от перегрузок при прохождении сквозь аппарат тока чрезмерной величины (такое бывает, когда суммарная мощность приборов превышает максимально допустимую).

Говоря кратко, АВ одновременно осуществляют защитную и управляющую функцию.

Основные типы выключателей

Существует три основных вида АВ, отличающихся друг от друга по конструктивному исполнению и предназначенные для работы с нагрузками разной величины:

  • Модульный. Он получил свое название из-за стандартной ширины, кратной 1,75 см. Рассчитан на токи небольшой величины и устанавливается в сетях бытового электроснабжения, для дома или квартиры. Как правило, это однополюсный автомат или двухполюсный.
  • Литой. Называется так из-за литого корпуса. Может выдерживать до 1000 Ампер и используется преимущественно в промышленных сетях.
  • Воздушные. Предназначен для работы с токами величиной до 6300 Ампер. Чаще всего это трехполюсный автомат, однако сейчас выпускают аппараты этого типа и с четырьмя полюсами.

Автомат защитный однофазный представляет собой автоматический выключатель, который наиболее распространен в бытовых сетях. Он бывает 1- и 2-х полюсным. В первом случае к аппарату подключается только фазная жила, а во втором – еще и нулевая.

Кроме перечисленных видов, существуют также устройства защитного отключения, обозначаемые аббревиатурой УЗО, и дифференциальные автоматы.

Первые нельзя считать полноценными АВ, их задача заключается не в защите цепи и включенных в нее приборов, а в предотвращении удара электрическим током при касании человеком открытого участка. Дифференциальный защитный автомат представляет собой объединенные в одном устройстве АВ и УЗО.

Как устроены автоматы защиты?

Рассмотрим подробно устройство автоматического выключателя. Корпус автомата выполнен из диэлектрического материала. Он состоит из двух частей, которые соединены между собой заклепками. Если необходимо разобрать корпусную часть, заклепки высверливаются, и открывается доступ к внутренним элементам защитного автомата. К ним относятся:

  • Винтовые клеммы.
  • Гибкие проводники.
  • Рукоятка управления.
  • Подвижный и неподвижный контакт.
  • Электромагнитный расцепитель, представляющий собой соленоид с сердечником.
  • Тепловой расцепитель, в состав которого входит биметаллическая пластина и регулировочный винт.
  • Газоотводное отверстие.
  • Дугогасительная камера.

С задней стороны автоматический защитный предохранитель оборудован специальным фиксатором, с помощью которого он крепится на DIN-рейке.

Последняя представляет собой рейку из металла, имеющую ширину 3,5 см, на которую крепятся модульные устройства, а также некоторые виды электрических счетчиков. Чтобы присоединить автомат к рейке, корпус защитного устройства следует завести за ее верхнюю часть, после чего защелкнуть фиксатор, надавив на нижнюю часть аппарата. Снять автомат защиты с DIN-рейки можно, подцепив защелку снизу.

Фиксатор модульного выключателя может быть очень тугим. Чтобы прикрепить такое устройство к DIN-рейке, нужно заранее подцепить защелку снизу и завести защитное устройство на место крепежа, после чего отпустить фиксирующий элемент.

Можно сделать проще – при защелкивании фиксатора сильно нажать на его нижнюю часть отверткой.

Наглядно, зачем нужен автоматический выключатель, на видео:

Принцип действия автоматического выключателя

Теперь разберемся, как работает автомат защиты сети. Подключение его осуществляется подъемом вверх рукоятки управления. Чтобы отключить АВ от сети, рычаг опускают вниз.

Когда автомат защитный электрический функционирует в обычном режиме, то электрический ток при поднятой вверх рукоятке управления поступает к аппарату через подсоединенный к верхней клемме кабель питания. Поток электронов идет к неподвижному контакту, а от него – к подвижному.

Затем по гибкому проводнику ток поступает на соленоид электромагнитного расцепителя. С него по второму гибкому проводнику электричество идет к биметаллической пластине, входящей в тепловой расцепитель. Пройдя по пластине, поток электронов через нижнюю клемму уходит в подключенную сеть.

Особенности работы теплового расцепителя

При превышении током цепи, в которой установлен автомат защиты, номинала устройства возникает перегрузка. Поток электронов высокой мощности, проходя через биметаллическую пластину, оказывает на нее термическое воздействие, делая более мягкой и заставляя выгнуться в сторону отключающего элемента. При вступлении последнего в контакт с пластиной происходит срабатывание автомата, и подача тока в цепь прекращается. Таким образом, тепловая защита позволяет не допустить чрезмерного нагревания проводника, которое может привести к расплавлению изоляционного слоя и выходу проводки из строя.

Нагревание биметаллической пластины до такой степени, чтобы она изогнулась и вызвала срабатывание АВ, происходит в течение определенного времени. Оно зависит от того, насколько величина тока превышает номинал автомата, и может занять как несколько секунд, так и час.

Срабатывание теплового расцепителя происходит в случае превышения током цепи номинала автомата как минимум на 13%. После остывания биметаллической пластины и нормализации величины текущего тока защитное устройство можно будет снова включить.

Существует еще один параметр, способный повлиять на срабатывание АВ под воздействием теплового расцепителя – это температура окружающей среды.

Если воздух в помещении, где установлен аппарат, имеет высокую температуру, то пластина нагреется до отключающего предела быстрее, чем обычно, и может сработать даже при незначительном возрастании тока. И наоборот, если в доме холодно, нагревание пластинки будет происходить медленнее, и время до отключения цепи увеличится.

Срабатывание теплового расцепителя, как было сказано, требует определенного времени, в течение которого ток цепи может прийти в норму. Тогда перегрузка исчезнет, и отключения устройства не произойдет. Если же величина электротока не снижается, автомат обесточивает цепь, предотвращая оплавление изоляционного слоя и не допуская возгорания кабеля.

Причиной перегрузки чаще всего становится включение в цепь устройств, суммарная мощность которых превышает расчетную для конкретно взятой линии.

Нюансы электромагнитной защиты

Электромагнитный расцепитель предназначен для защиты сети от короткого замыкания и по принципу работы отличается от теплового. Под действием сверхтоков КЗ в соленоиде возникает мощное магнитное поле. Оно сдвигает в сторону сердечник катушки, который размыкает силовые контакты защитного устройства, воздействуя на механизм расцепителя. Питание линии прекращается, благодаря чему исчезает опасность возгорания проводки, а также разрушения замкнувшей установки и автоматического выключателя.

Поскольку в случае КЗ в цепи происходит мгновенное возрастание тока до величины, способной за короткое время привести к тяжелым последствия, срабатывание автомата под воздействием электромагнитного расцепителя происходит за сотые доли секунды. Правда, при этом ток должен превысить номинал АВ в 3 и более раза.

Наглядно про автоматические выключатели на видео:

Дугогасительная камера

Когда контакты цепи, через которую протекает электрический ток, размыкаются, между ними возникает электрическая дуга, мощность которой прямо пропорциональна величине сетевого тока. Она оказывает на контакты разрушающее воздействие, поэтому для их защиты в состав устройства входит дугогасительная камера, представляющая собой набор пластинок, установленных параллельно друг другу.

При контакте с пластинами происходит дробление дуги, в результате чего снижается ее температура и происходит затухание. Газы, возникшие при появлении дуги, через специальное отверстие удаляются из корпусной части защитного устройства.

Заключение

В этой статье мы рассказали о том, что такое автоматические выключатели, какими бывают эти устройства и по какому принципу они работают. Напоследок скажем, что защитные автоматы не предназначены для установки в сеть в качестве обычных выключателей. Такое использование достаточно быстро приведет к разрушению контактов аппарата.

Устройство и принцип работы автоматического выключателя

Подписка на рассылку

Многих интересует, для чего нужен автоматический выключатель, а также устройство и принцип действия автоматического выключателя. Сегодня в нашей статье мы постараемся ответить на эти вопросы.

Итак, начнем с первого вопроса. Автоматический выключатель устанавливают для того, чтобы защитить кабели, провода, а также электроприборы от короткого замыкания (к.з.) и перегрузки.

Устройство автоматического выключателя

Модульный автоматический выключатель внешне представлен в виде корпуса и рычага управления, которые выполнены из ПВХ-пластиката пониженной горючести. Также невооруженным взглядом можно определить клеммы (нижняя и верхняя) для подключения кабеля или провода. Внутри же корпуса защитного аппарата размещаются следующие элементы:

• силовые контакты (подвижный и неподвижный), обеспечивающие коммутацию;
• механизм взвода и расцепления, который взаимосвязан с рычагом управления;
• катушка (электромагнит) и подвижный сердечник (якорь), выполняющий функцию толкателя. Эти элементы являются электромагнитным расцепителем и обеспечивают защиту от токов к.з.;
• дугогасительная камера. Данное устройство выполняет быстрое гашение дугового разряда, который образуется при размыкании контактов;
• биметаллическая пластина. Данный элемент является тепловым расцепителем и обеспечивает защиту от повышенной нагрузки. Также имеется регулировочный винт, при помощи которого обеспечивается регулировка значения тока, при котором данный расцепитель должен сработать.

Принцип работы автоматического выключателя

Работа автоматического выключателя в различных режимах происходит по такому принципу:

1. Нормальный режим.

Во время взвода рычага управления выключателем приводится в движение механизма взвода и расцепления, тем самым осуществляя коммутацию силовых контактов.
После коммутации ток протекает от питающего провода или кабеля, подключенного к винтовому зажиму, через этот зажим по контактам, сначала по неподвижному, а затем и по подвижному. Далее ток проходит через гибкую связь, катушку электромагнита, снова через гибкую связь и биметаллическую пластину, и в конце через нижний винтовой зажим к отходящей линии, “питающей” электроприбор.

2. Короткое замыкание.

В данном режиме электромагнитный расцепитель автоматического выключателя должен произвести мгновенное отключение нагрузки. Принцип действия заключается в следующем: при значительном превышении номинального тока, протекающего через обмотку электромагнита, возникает мощное магнитное поле, которое тянет вниз якорь с подвижным контактом. Якорь в свою очередь надавливает на рычажок спускового механизма, в результате чего происходит отключение нагрузки.
Необходимо отметить, что в результате мгновенного возникновения магнитного поля автоматический выключатель успевает отключиться до появления нежелательных последствий.
Однако во время размыкания возможно возникновение дугового разряда между подвижным и неподвижным контактами. Дуга движется в сторону дугогасительной камеры. Попадая на пластины, дуга расщепляется, завлекается внутрь камеры и тухнет. Образовавшиеся продукты горения вместе с избыточным давлением выходят наружу через специальное отверстие в корпусе автомата.

За защиту от перегрузки отвечает тепловой расцепитель. Принцип работы данного расцепителя заключается в следующем: когда ток, протекающий через биметаллическую пластину, становится равным или больше установленного значения, пластина нагревается и постепенно изгибается. Достигнув определенного угла изгиба, она надавливает своим кончиком на рычажок спускового механизма. Таким образом автомат отключается.

Стоит отметить, что терморасцепитель, в отличие от магнитного, является более медлительным. Для его срабатывания требуется больше времени, но зато он более точный и легче поддается настройке.

Мы рассказали об устройстве и принципе работы автоматического выключателя. Также вы можете посмотреть наше видео, в котором детально показано, как устроен автомат и принцип его работы.

Автоматы защиты, зачем они нужны

Автоматы защиты это низковольтные коммутационные аппараты многоразового использования, предназначенные для механического отключения электрических цепей квартиры и защиты электропроводки от короткого замыкания и перегрузки.

Как таковые, автоматические выключатели не защищают человека, от токов утечки. Для этой цели служат УЗО или дифференциальные автоматы защиты. Правильно рассчитанный автомат защиты защищают электрический кабель, а следовательно саму групповую цепь от перегрева и короткого замыкания.

Автоматы защиты — устройство

Основой устройства автоматы защиты являются два расцепителя . Именно они реагирует на перегрузку и короткое замыкание в цепи. Согласно СП31-110–2003 во внутрених сетях квартиры применяются автоматы защиты с двумя типами расцепителя, тепловым и электромагнитным . Такие автоматы носят назание автоматы с комбинированным расцепителем.

Тепловые расцепители служат для размыкания цепи при перегрузке.

Работают они следующим образом. Основа теплового расцепителя биметаллическая пластина. В нормальном режиме работы, то есть когда ток с цепи соответствует норме, биметаллическая пластина не работает. При увеличении тока в цепи, а возникает это при перегрузке или коротком замыкании, биметаллическая пластина деформируется и «щелкает» по механизму расцепления. Все цепь разомкнута, автомат выполнил свою задачу. После остывания и взведении рычага управления автомат опять готов к работе.

Так как процесс нагрева процесс не моментальный, то автоматы защиты срабатывают на перегрузку с времянной задержкой, порой очень длительной.

Если для защиты групповой цепи ставить автомат защиты, только с тепловым расцепителем, то для защиты от короткого замыкания цепи требуется дополнительно установить плавкий предохранитель.

Вторым расцепителем в автомате защиты, является индукционный или электромагнитный расцепитель . Этот тип расцепителя срабатывают моментально. Предназначен индукционный для защиты электрической цепи от короткого замыкания.

Принцип работы индукционного расцепителя в следующем. Механизм расцепления это сердечник двигающийся внутри катушки. При нормальном режиме он замкнут. При аварийном режиме увеличение тока в катушке, приводит к втягиванию сердечника и цепь расцепляется.

Относительный недостаток индукционного расцепителя , это срабатывание при токах (токи отключения) значительно превышающих номинальные токи цепи. Такие токи могут возникать только при коротком замыкании (КЗ).

Значение тока отключения индукционного автомата зависит от типа покупаемого автомата защиты. О типах автоматов защиты чуть ниже по тексту.

Типы автоматов защиты по время-токовой характеристике

Не буду занимать ваше внимание теорией, просто скажу, что время-токовая характеристика «придумана» за тем, чтобы разделить автоматы защиты по месту их применения. А за основу взяты следующие вычисления тока защиты от короткого замыкания (КЗ):

  • Тип B: Ток защиты (отключения) при КЗ от 3 до 5 значений номинального тока в цепи.
  • Тип C: Ток защиты (отключения) при КЗ от 5 до 10 значений номинального тока в цепи.
  • Тип D: Ток защиты (отключения) при КЗ от 10 до 20 значений номинального тока в цепи.

На самом деле для практики, приведенные выше значения токов отключения, не имеют особого значения. Для практики, большее значение имеет места применения автоматов защиты в зависимости от типа: B; C; D; K; Z. Смотрим таблицу.

Разделение автоматов на типы, происходит по их характеристикам зависимости токов отсечки и времени отсечки, называемых время-токовые характеристики. Для электросети квартиры актуальны автоматы типа B и C.

Тип автомата вы можете увидеть, при покупке автомата, на его корпусе в связке с номинальным током. Например: C16A. Это значит автомат защиты типа Cна номинальный ток 16 Ампер. Или B32A — это автомат типа B на 32 Ампера.

Практика применения знаний

Например. У вас в квартире групповая цепь из 8 розеток для устройств со средней мощностью 300 Вт. Расчитаем минимально допустимый ток срабатывания автомата защиты и выберем его тип.

  • I номин.= 300×8⁄220=10,9 А;
  • I расчетная автомата защиты= 10,9×1,45=15,8 А.
  • Розеточная группа, значит тип автомата C.

Рассчитанный таким образом расчетный ток автомата защиты, не может служить основанием для установки автомата защиты, C16A. В окончательном расчете автомата защиты нужно учесть сечение токопроводящих жил кабеля и способ их прокладки. Сечение жил связать с допустимым током нагрузки на кабель, по нему рассчитать ток автомата защиты, сравнить его с расчетным током автомата защиты, как в этом примере, и только потом определить номинал автомата защиты.

Зачем нужен автоматический выключатель

Электричество – незримый помощник в нашей повседневной жизни. Мы привыкли к тому, что оно исправно служит человечеству вот уже больше 100 лет и совсем забыли, какую опасность оно может представлять при отсутствии надлежащего контроля над ним.

Автоматический выключатель, или просто “автомат” предназначен для контроля над током, протекающем через него.

Однополюсный автоматический выключатель

Как бытовые, так и большинство промышленных потребителей подключают свои электроприемники к трехфазной промышленной сети с частотой 50 Гц с номинальным напряжением 380/220 Вольт. Причем бытовые электроприборы подключают обычно только к одной фазе с напряжением 220В, промышленные – к трем фазам 380В.

Схема подключения промышленных и бытовых потребителей к сети 380/220В

Модульные автоматы выпускаются сериями в одно-, двух-, трех- и четырехполюсном исполнении. Первые два типа используются в однофазных цепях, вторые два — в трехфазных. Особенность многополюсных автоматов в том, что они включают и отключают все свои полюса одновременно, что требуются согласно правил устройства электроустановок (ПУЭ).

Исполнения полюсов автоматических выключателей

При подключении электроприборов сопротивление в сети уменьшается, что вызывает увеличение тока. Причем чем мощнее электроприбор, тем больше уменьшается сопротивление и увеличивается ток. Когда проводники соединяются в обход нагрузки происходит короткое замыкание, так как ток ограничивает только сопротивление проводников. Ток нагревает проводники, по которым он течет, поэтому неконтролируемое увеличение тока приведет к перегреву проводников и их дальнейшему возгоранию.

Результат некачественной защиты электропроводки

Автоматический выключатель при возникновении опасного режима размыкает свои контакты, отключая участок сети с повышенным потреблением тока, тем самым спасая электропроводку от повреждения. Однако не каждый автоматический выключатель способен эффективно защитить вашу электропроводку, он обязательно должен иметь определенный набор характеристик.

Рассмотрим конструкцию модульных автоматических выключателей, устанавливаемых в щитки на стандартную 35 мм DIN-рейку.

Пластиковый щиток, встраиваемый в нишу, для установки модульных автоматов на DIN-рейку

Автомат состоит из десятка миниатюрных деталей, которые собираются в узлы.

Модульный автоматический выключатель внутри:

  • Механизма свободного расцепления (1), который позволяет сделать независимым положение рукоятки управления (2) и главных контактов (3). Такой механизм позволит автоматически отключить автомат, даже если ручка управления удерживается во включенном положении
  • Теплового расцепителя (4), представляющем собой биметаллическую пластину, которая при нагреве током изгибается и вызывает отключение автомата с выдержкой времени. Этот расцепитель предназначен для защиты электропроводки от длительной перегрузки и характеризуется время-токовой характеристикой
  • Электромагнитного расцепителя (5), представляющего собой катушку с подвижным сердечником внутри. При протекании тока сверх заданной величины происходит втягивание сердечника и мгновенное отключение аппарата. Этот расцепитель предназначен для защиты от короткого замыкания, которое должно быть отключено как можно быстрее;
  • Дугогасительной системы (6), куда отводится дуга при отключении тока нагрузки или короткого замыкания, разбивается на множество маленьких дуг и гаснет
  • Клеммных зажимов (7) для присоединения проводников
  • Немаловажным является наличие указательного флажка (8), который покажет положение контактной группы — зеленый флажок означает, что аппарат отключен, красный флажок означает что аппарат включен

Например, при включении аппарата на короткое замыкание и удержании рукоятки во включенном положении, флажок будет зеленого цвета, что будет сигнализировать об аварийном отключении аппарата.

Все внутренние компоненты модульных автоматов заранее настраиваются на определенные параметры и проверяются на заводе-изготовителе. Они указаны на лицевой стороне устройства.

В следующей статье мы расскажем по каким характеристикам нужно выбирать автоматический выключатель, чтобы ваша электропроводка была надежно защищена от КЗ и перегрузки, а вы – от поражения электрическим током.

Зачем нужен автоматический выключатель? / Статьи и обзоры / Элек.ру

Рассказываем просто о сложном. Каждый день мы пьем кофе, смотрим телевизор, стираем вещи и работаем за компьютером. Каждый электронный прибор — это расход электричества. В жилых квартирах, домах и организациях свет используется в режиме 24/7. А отдельные виды техники чувствительны к перепадам электричества. Последствия неаккуратного отношения к технике: короткое замыкание, поломка и мелкие возгорания. Для безопасной и комфортной работы электроприборов дома используйте автоматический выключатель.

Автоматический выключатель

Этот прибор защитит технику от перегрузок и коротких замыканий. Автоматический выключатель спасет проводку от повреждений. При возникновении аварийных режимов автомат самостоятельно включится. Принцип работы очень простой: защита сработает при превышении силы тока, или при коротком замыкании проводников.

Главные параметры, на которые обращаем внимание:

Характеристики автоматического выключателя

1. Номинальный ток:

Это показатель, при увеличении которого, автомат сработает на перегрузку. Для надежной защиты выбирайте автоматы в зависимости от значения номинального тока: ток автомата должен обязательно меньше значения максимального значения кабеля. Конкретные значения ниже.

  • Для уличного освещения- 10А
  • Для обычных жилых комнат −16-25А
  • Для линий кухни — 25А
  • Для электроплит — 40А.

2. Класс срабатывания

Класс обозначает значение тока, когда автомат НЕ срабатывает.

Различают классы A, B, C и D.

  1. Класс А — применяются там, где кратковременные перегрузки случаются редко.
  2. Класс В — используется в сетях без больших скачков напряжения, автомат сработает в случае превышения номинального тока в 3-5 раз.
  3. Класс С — автомат сработает в случае превышения значения номинального тока в 5-7 раз. Популярный вариант в квартирах и офисах и загородных домах.
  4. Класс «D» — сработает, если значение тока увеличено в 10-20 раз. Используют для нагрузки с очень большими токами: тяжелые сварочные автоматы, электродвигатели.

Для дома идеальный вариант установить автомат в каждую комнату: на кухню, санузлы, комнаты. В случае скачка — легко определить, где именно произошёл сбой. По классу для дома лучше выбирать автоматы со значением «С».

Источник: Компания «Уралэнерго».

Что такое электрическая машина? (с картинками)

Электрическая машина - это устройство, которое производит электричество или работает с использованием электричества. У него обычно есть мотор, который приводит в движение множество зубчатых колес и ремней. Электрическая машина может вообще не иметь движущихся частей. Одним примером электрической машины является электрический генератор, который производит электричество с использованием источника механической энергии, такого как двигатель, работающий на ископаемом топливе, турбина, электродвигатель, пар, ветер или вода.

AC motors may be found in mixers. Двигатели переменного тока можно найти в смесителях.

Электрические генераторы могут быть генераторами переменного или постоянного тока.Энергетические компании производят переменное напряжение в несколько тысяч вольт, которое затем распределяется и понижается с помощью трансформатора. В автомобилях и других транспортных средствах используются генераторы постоянного тока для генерации постоянного тока напряжением около 13,8 В (VDC) для питания встроенного оборудования, такого как системы зажигания, стереосистемы, двусторонние радиоприемники и ноутбуки.

Electric motors, which are dynamos that are powered by an electric current, are used to power a number of devices and vehicles. Электродвигатели, которые представляют собой динамо-машины, приводимые в действие электрическим током, используются для питания ряда устройств и транспортных средств.

Электрическая машина может использовать двигатель переменного или постоянного тока. Двигатели переменного тока очень популярны там, где есть переменный ток. В домах они используются в вентиляторах, кондиционерах, стиральных машинах, посудомоечных машинах и других приборах. Двигатели постоянного тока популярны в меньшем оборудовании и там, где доступна только мощность постоянного тока.В автомобилях двигатели постоянного тока используются в электростеклоподъемниках, дворниках, пускателях двигателей и вентиляторах.

A washing machine, a type of electric machine. Стиральная машина, вид электрической машины. Электродвигатели

используются во всех отраслях промышленности: от простых машин, которые формируют материалы, до машин, которые создают миниатюрные печатные платы высокой плотности.В качестве контроллера выступают либо люди, либо компьютеры. Компьютеры могут повторять процессы с жесткими допусками, тогда как люди обычно не могут работать в таких условиях.

Специальные машины способны накапливать энергию в виде кинетической энергии (KE) на спутниках. Используя магнитный подшипник, запоминающее устройство KE способно выдерживать вращающийся маховик 331 фунт (150 кг) со скоростью около 3600 оборотов в минуту.Маховик вращается, будучи подвешенным в вакууме. Когда спутник на орбите находится в поле зрения солнца, солнечные фотоэлектрические панели генерируют необходимое электричество для спутника и поддерживают вращение маховика. В темное время система аккумуляторов вступает во владение. В длительной темноте напряжение батареи падает ниже отключенного, где маховик задействуется для выработки электроэнергии.

Новые электрические машины также предусмотрены в области нанотехнологий.Например, считается, что очень маленькие машины способны когда-нибудь закрывать хирургические процессы. Это приводит к тому, что пациенты могут подвергаться серьезным операциям вне тела, и это как будто ничего не происходит.

A machine can have a DC motor. Машина может иметь двигатель постоянного тока.,

Электродвигатель | Британика

Самый простой тип асинхронного двигателя показан в поперечном сечении на рисунке. Трехфазный набор обмоток статора вставлен в пазы утюга статора. Эти обмотки могут быть подключены либо в конфигурации типа «вай», обычно без внешнего подключения к нейтральной точке, либо в конфигурации треугольника. Ротор состоит из цилиндрического железного сердечника с проводниками, размещенными в пазах вокруг поверхности. В наиболее обычной форме эти проводники ротора соединены вместе на каждом конце ротора проводящим торцевым кольцом.

Поперечное сечение трехфазного асинхронного двигателя. Encyclopædia Britannica, Inc.

Основу работы асинхронного двигателя можно разработать, предположив сначала, что обмотки статора подключены к трехфазному источнику электропитания и что набор из трех синусоидальных токов формы, показанной на рисунке, течет в обмотках статора. На этом рисунке показано влияние этих токов на создание магнитного поля через воздушный зазор машины в течение шести мгновений в цикле.Для простоты показана только центральная петля проводника для каждой фазовой обмотки. В момент времени t 1 на рисунке ток в фазе a является максимально положительным, в то время как в фазах b и c половина этого значения отрицательна. В результате создается магнитное поле с приблизительно синусоидальным распределением вокруг воздушного зазора с максимальным наружным значением вверху и максимальным внутренним значением внизу. В момент времени т 2 на рисунке (т.е.то есть, одна шестая часть цикла позже), ток в фазе c является максимально отрицательным, в то время как в фазе b и фазе a является половинным положительным значением. Результат, как показано для t 2 на рисунке, снова представляет собой синусоидально распределенное магнитное поле, но повернутое на 60 ° против часовой стрелки. Изучение распределения тока за т 3 , т 4 , т 5 и т 6 показывает, что магнитное поле продолжает вращаться с течением времени.Поле совершает один оборот за один цикл токов статора. Таким образом, объединенный эффект трех равных синусоидальных токов, равномерно смещенных во времени и протекающих в трех обмотках статора, равномерно смещенных в угловом положении, заключается в создании вращающегося магнитного поля с постоянной величиной и механической угловой скоростью, которая зависит от частоты электроснабжение.

Получите эксклюзивный доступ к контенту из нашего первого издания 1768 года с вашей подпиской. Подпишитесь сегодня

Вращательное движение магнитного поля относительно проводников ротора вызывает индуцирование напряжения в каждом, пропорциональном величине и скорости поля относительно проводников.Поскольку проводники ротора закорачиваются вместе на каждом конце, эффект будет вызывать токи в этих проводниках. В простейшем режиме работы эти токи будут примерно равны индуцированному напряжению, деленному на сопротивление проводника. Структура токов ротора для момента т 1 на рисунке показана на этом рисунке. Видно, что токи приблизительно синусоидально распределены по периферии ротора и расположены так, чтобы создавать вращающий момент против часовой стрелки (т.е.крутящий момент в том же направлении, что и вращение поля). Этот крутящий момент действует для ускорения ротора и вращения механической нагрузки. Когда скорость вращения ротора увеличивается, его скорость относительно скорости вращения поля уменьшается. Таким образом, индуцированное напряжение уменьшается, что приводит к пропорциональному уменьшению тока в проводнике ротора и крутящего момента. Скорость ротора достигает постоянного значения, когда крутящий момент, создаваемый токами ротора, равен крутящему моменту, требуемому на этой скорости нагрузкой, при этом избыточный крутящий момент не доступен для ускорения объединенной инерции нагрузки и двигателя.

Вращающееся поле и токи, возникающие в короткозамкнутых проводниках ротора. Encyclopædia Britannica, Inc.

Механическая выходная мощность должна обеспечиваться электрической входной мощностью. Исходные токи статора, показанные на рисунке, достаточны для создания вращающегося магнитного поля. Для поддержания этого вращающегося поля в присутствии токов ротора на фигуре необходимо, чтобы обмотки статора передавали дополнительный компонент синусоидального тока такой величины и фазы, чтобы исключить влияние магнитного поля, которое могло бы возникнуть в противном случае. токами ротора на рисунке.Суммарный ток статора в каждой фазной обмотке представляет собой сумму синусоидального компонента, создающего магнитное поле, и другой синусоиды, ведущей первую на четверть цикла, или 90 °, для обеспечения требуемой электрической мощности. Второй или силовой компонент тока находится в фазе с напряжением, приложенным к статору, в то время как первый или намагничивающий компонент отстает от приложенного напряжения на четверть цикла, или на 90 °. При номинальной нагрузке этот намагничивающий компонент обычно находится в диапазоне 0.От 4 до 0,6 величины силовой составляющей.

Большинство трехфазных асинхронных двигателей работают с обмотками статора, подключенными напрямую к трехфазному источнику постоянного напряжения и частоты. Типичные напряжения питания находятся в диапазоне от 230 вольт между линиями для двигателей относительно низкой мощности (например, от 0,5 до 50 кВт) до примерно 15 кВ от линий к линии для двигателей большой мощности до примерно 10 мегаватт.

За исключением небольшого падения напряжения в сопротивлении обмотки статора, напряжение питания соответствует скорости изменения магнитного потока в статоре машины.Таким образом, при питании с постоянной частотой и постоянном напряжении величина вращающегося магнитного поля поддерживается постоянной, а крутящий момент приблизительно пропорционален составляющей мощности тока питания.

При использовании асинхронного двигателя, показанного на предыдущих рисунках, магнитное поле вращается на один оборот за каждый цикл частоты питания. Для источника питания 60 Гц полевая скорость составляет 60 оборотов в секунду, или 3600 в минуту. Скорость ротора меньше скорости поля на величину, достаточную для того, чтобы индуцировать требуемое напряжение в проводниках ротора для создания тока ротора, необходимого для момента нагрузки.При полной нагрузке скорость, как правило, на 0,5-5% ниже, чем полевая скорость (часто называемая синхронной скоростью), причем более высокий процент применяется к двигателям меньшего размера. Эта разница в скорости часто называется скольжением.

Другие синхронные скорости можно получить с помощью источника постоянной частоты, построив машину с большим числом пар магнитных полюсов, в отличие от двухполюсной конструкции на рисунке. Возможные значения скорости магнитного поля в оборотах в минуту: 120 f / p , где f - частота в герцах (циклов в секунду), а p - количество полюсов (которое должно быть четное число).Данная железная рама может быть намотана для любого из нескольких возможных чисел пар полюсов с помощью катушек, которые охватывают угол приблизительно (360/ p ) °. Крутящий момент, доступный от рамы машины, останется неизменным, поскольку он пропорционален произведению магнитного поля и допустимому току катушки. Таким образом, номинальная мощность для рамы, являющаяся произведением крутящего момента и скорости, будет примерно обратно пропорциональна числу пар полюсов. Наиболее распространенные синхронные скорости для 60-герцовых двигателей составляют 1800 и 1200 оборотов в минуту.

,

Как работают электродвигатели?

Крис Вудфорд. Последнее обновление: 25 июля 2020 г.

Щёлкните по переключателю и получите мгновенную власть - как любили бы наши предки электродвигатели! Вы можете найти их во всем, от электропоезда с дистанционным управлением автомобили - и вы можете быть удивлены, насколько они распространены. Сколько электрических моторы есть в комнате с тобой прямо сейчас? Есть, вероятно, два в твоем компьютере для начала, крутишь ездить и еще один привод вентилятора охлаждения.Если вы сидите в спальне, вы найдете моторы в фенах и многие игрушки; в ванной они оснащены вытяжными вентиляторами и электробритвами; на кухне моторы есть практически в каждом приборе, от стиральных и посудомоечных машин до кофемолок, микроволновых печей и электрических консервных ножей. Электродвигатели зарекомендовали себя как одни из изобретения всех времен. Давайте разберем некоторых и выясним, как они работай!

Фото: даже маленькие электродвигатели на удивление тяжелые.Это потому, что они заполнены плотно намотанной медью и тяжелыми магнитами. Это мотор от старой электрической газонокосилки. Медная вещь к Передняя часть оси с прорезями в ней является коммутатором, который удерживает двигатель вращается в том же направлении (как описано ниже).

Как электромагнетизм заставляет мотор двигаться?

Основная идея электродвигателя очень проста: вы включаете в него электричество с одной стороны и ось (металлический стержень) вращается на другом конце, давая вам возможность управлять машина какая то.Как это работает на практике? Как именно ваш преобразовать электричество в движение? Чтобы найти ответ на этот вопрос, мы имеем вернуться в прошлое почти на 200 лет.

Предположим, вы берете длину обычного провода, превращаете его в большую петлю, и положите его между полюсами мощной, постоянной подковы магнит. Теперь, если вы подключите два конца провода к батарее, провод прыгнет вкратце. Удивительно, когда вы видите это в первый раз. Это как волшебство! Но есть совершенно научный объяснение.Когда электрический ток начинает ползти по проводу, он создает магнитное поле вокруг него. Если вы поместите провод возле постоянного магнит, это временное магнитное поле взаимодействует с постоянным магнитное поле. Вы узнаете, что два магнита расположены рядом друг с другом либо привлекать, либо отталкивать. Точно так же временный магнетизм вокруг провода притягивает или отталкивает постоянный магнетизм от магнит, и это то, что заставляет проволоку прыгать.

Правило левой руки Флеминга

Вы можете определить направление, в котором будет прыгать провод, используя удобная мнемоника (помощь памяти), называемая правилом левой руки Флеминга (иногда Мотор называется правилом).

Протяните большой, первый и второй пальцы левой руки рука, так что все три под прямым углом. Если вы указываете пальцем Секонд в направлении течения (который течет от положительного к отрицательная клемма аккумулятора), и первый палец в направление поля (которое течет с севера на южный полюс магнит), твоя чёрт будет показать направление, в котором провод Ходы.

Это ...

  • Первый палец = Поле
  • SeCond finger = Текущий
  • ThuMb = движение

Быстрое слово о текущем

Если я вас смущаю, говоря, что ток течет от положительного к отрицательному, это просто случается историческое соглашение.Такие люди, как Бенджамин Франклин, который помог выяснить тайна электричества еще в 18 веке, полагал, что это был поток положительных зарядов, так что это перешло от положительного к отрицательному. Мы называем эту идею обычным током и до сих пор его используют в таких вещах, как правило левой руки Флеминга. Теперь у нас есть лучшие идеи о том, как электричество работает, мы склонны говорить о токе как о потоке электронов, от отрицательного к положительному, в направлении , противоположном направлению к обычному току.Когда вы пытаетесь выяснить вращение двигателя или генератора, обязательно помните, что ток означает условного тока , а не поток электронов.

Как работает электродвигатель - в теории

Фото: электрика ремонтирует электродвигатель на борту авианосца. Блестящий металл, который он использует, может выглядеть как золото, но на самом деле это медь, хороший проводник, который намного дешевле. Фото Джейсона Якобовица любезно предоставлено ВМС США.

Связь между электричеством, магнетизмом и движением была изначально обнаружен в 1820 году французским физиком Андре-Мари Ампер (1775–1867), и это основная наука об электромоторе.Но если мы хотим превратить это удивительное научное открытие в более практичное немного технологий для питания наших электрических косилок и зубных щеток, мы должны сделать это немного дальше. Изобретателями, которые это сделали, были англичане Майкл Фарадей (1791–1867) и Уильям Стерджен (1783–1850) и американец Джозеф Генри (1797–1878). Вот как они достиг их блестящего изобретения.

Предположим, что мы сгибаем наш провод в квадратную U-образную петлю, так что есть фактически два параллельных провода, проходящие через магнитное поле.Один из них отнимает у нас электрический ток через провод, а другой один снова возвращает ток. Потому что ток течет в В противоположных направлениях в проводах левое правило Флеминга говорит нам два провода будут двигаться в противоположных направлениях. Другими словами, когда мы включите электричество, один из проводов будет двигаться вверх и другой будет двигаться вниз.

Если бы катушка проволоки могла продолжать движение вот так, она бы вращалась постоянно - и мы были бы на пути к созданию электрического двигатель.Но это не может произойти с нашей нынешней установкой: провода будут быстро запутаться. Не только это, но если бы катушка могла вращаться далеко достаточно, что-то еще случится. Как только катушка достигла вертикали положение, оно перевернется, поэтому электрический ток течь через него в обратном направлении. Теперь силы на каждом сторона катушки будет обратная. Вместо того, чтобы постоянно вращаться в в том же направлении, он будет двигаться в том направлении, в котором он только что пришел! Представьте себе электричку с таким мотором: перетасовывать назад и вперед на месте, даже не собираясь везде.

Как работает электродвигатель - на практике

Есть два способа преодолеть эту проблему. Одним из них является использование своего рода электрический ток, который периодически меняет направление, которое известно в качестве переменного тока (переменного тока). В виде маленьких, с батарейным питанием моторы, которые мы используем по дому, лучшее решение - добавить компонент называется коммутатором к концы катушки. (Не беспокойтесь о бессмысленных технических Название: это слегка старомодное слово «коммутация» немного похоже на слово «коммутировать».Это просто означает, чтобы измениться вперед и назад в одном и том же путь, которым добираются, означает путешествовать назад и вперед.) В его самой простой форме коммутатор представляет собой металлическое кольцо, разделенное на две отдельные половины и его работа заключается в том, чтобы инвертировать электрический ток в катушке каждый раз, когда Катушка вращается через пол оборота. Один конец катушки прикреплен к каждая половина коммутатора. Электрический ток от батареи подключается к электрическим клеммам двигателя. Они подают электроэнергию в коммутатор через пару свободных разъемы, называемые кистями, сделали либо из кусочков графита (мягкий карбон, похожий на карандаш "свинец") или тонкие отрезки пружинящего металла, который (как название подсказывает) "кисть" против коммутатора.С коммутатор, когда электричество течет по цепи, Катушка будет постоянно вращаться в одном и том же направлении.

Работа: упрощенная схема деталей в электрическом двигатель. Мультработа: как это работает на практике. Обратите внимание, как коммутатор меняет ток каждый раз, когда катушка поворачивается наполовину. Это означает, что сила на каждой стороне катушки всегда толкает в том же направлении, что удерживает катушку, вращающуюся по часовой стрелке.

Простой экспериментальный двигатель, подобный этому, не способен большая силаМы можем увеличить поворотную силу (или крутящий момент) что Мотор можно создать тремя способами: либо мы можем иметь больше мощный постоянный магнит, или мы можем увеличить электрический ток течет через провод, или мы можем сделать катушку, чтобы она имела много «витки» (петли) очень тонкой проволоки вместо одного «витка» толстой проволоки. На практике двигатель также имеет постоянный магнит, изогнутый в круглая форма, так что он почти касается катушки проволоки, которая вращается внутри него. Чем ближе магнит и катушка, тем больше сила, которую может создать мотор.

Несмотря на то, что мы описали несколько различных частей, вы можете представить себе, что двигатель состоит из двух основных компонентов:

  • По краю корпуса двигателя находится постоянный магнит (или магниты), который остается статичным, поэтому он называется статором двигателя.
  • Внутри статора есть катушка, установленная на оси, которая вращается с большой скоростью - и это называется ротором. Ротор также включает в себя коммутатор.

Универсальные моторы

Подобные двигатели постоянного тока

отлично подходят для игрушек с батарейным питанием (таких как модельные поезда, радиоуправляемые вагоны или электробритвы), но вы не найдете их во многих бытовых приборах.Небольшие бытовые приборы (такие как кофемолки или электрические блендеры), как правило, используют так называемые универсальные двигатели , которые могут работать от переменного или постоянного тока. В отличие от простого двигателя постоянного тока, универсальный двигатель имеет электромагнит вместо постоянного магнита, и он получает энергию от источника постоянного или переменного тока, который вы вводите:

  • При подаче постоянного тока электромагнит работает как обычный постоянный магнит и создает магнитное поле, которое всегда направлено в одном направлении.Коммутатор меняет ток катушки каждый раз, когда катушка переворачивается, как в обычном двигателе постоянного тока, поэтому катушка всегда вращается в одном и том же направлении.
  • Однако, когда вы подаете переменный ток, ток, протекающий через электромагнит, и ток, протекающий через катушку , и обращаются в обратном направлении, точно в шаге, поэтому сила на катушке всегда в одном и том же направлении, и двигатель всегда вращается либо по часовой стрелке или против часовой стрелки. А как насчет коммутатора? Частота тока изменяется намного быстрее, чем вращается двигатель, и, поскольку поле и ток всегда находятся в шаге, фактически не имеет значения, в каком положении находится коммутатор в любой данный момент.

Анимация: как работает универсальный двигатель: источник питания питает как магнитное поле, так и вращающуюся катушку. С источником постоянного тока универсальный двигатель работает так же, как обычный двигатель постоянного тока, как указано выше. При использовании источника переменного тока магнитное поле и ток катушки меняют направление каждый раз, когда ток питания меняется на противоположный. Это означает, что сила на катушке всегда указывает одинаково.

Фото: внутри типичного универсального мотора: основные детали внутри мотора среднего размера от кофемолки, которая может работать от постоянного или переменного тока.Серый электромагнит по краю - это статор (статическая часть), который питается от катушек оранжевого цвета. Обратите внимание также на прорези в коммутаторе и угольные щетки, толкающие его, которые обеспечивают питание ротора (вращающейся части). Асинхронные двигатели в таких вещах, как электрические железнодорожные поезда, во много раз больше и мощнее этого, и всегда работают с использованием переменного тока высокого напряжения, а не постоянного тока низкого напряжения или бытового переменного тока умеренно низкого напряжения. который питает универсальные двигатели.

Другие виды электродвигателей

В простых двигателях постоянного тока и универсальных двигателях ротор вращается внутри статора. Ротор представляет собой катушку, соединенную с источником электропитания, а статор представляет собой постоянный магнит или электромагнит. Большие двигатели переменного тока (используемые в таких вещах, как заводские машины) работают несколько иначе: они пропускают переменный ток через противоположные пары магнитов, создавая вращающееся магнитное поле, которое «индуцирует» (создает) магнитное поле в роторе двигателя, вызывая это крутиться.Подробнее об этом вы можете прочитать в нашей статье об асинхронных двигателях переменного тока. Если вы возьмете один из этих асинхронных двигателей и «развернете» его, чтобы статор был эффективно разложен на длинной непрерывной гусенице, ротор мог катиться вдоль него по прямой линии. Этот оригинальный дизайн известен как линейный двигатель, и вы найдете его в таких вещах, как заводские машины и плавучие железные дороги "маглев".

Другой интересный дизайн - бесщеточный двигатель постоянного тока (BLDC). Статор и ротор эффективно меняются друг от друга, при этом несколько статических железных катушек находятся в центре, а постоянный магнит вращается вокруг них, а коммутатор и щетки заменяются электронной схемой.Вы можете прочитать больше в нашей основной статье на моторы эпицентра деятельности. Шаговые двигатели, которые поворачиваются на точно контролируемые углы, представляют собой разновидность бесщеточных двигателей постоянного тока.

,

Что такое электродвигатель? Определение и типы

Определение : Электродвигатель - это электромеханическая машина, которая преобразует электрическую энергию в механическую энергию. Другими словами, устройства, которые создают вращающую силу, известны как двигатель. Принцип работы электродвигателя в основном зависит от взаимодействия магнитного и электрического поля. Электродвигатель в основном подразделяется на два типа. Это двигатель переменного тока и двигатель постоянного тока. Двигатель переменного тока принимает переменный ток в качестве входа, тогда как двигатель постоянного тока принимает постоянный ток.

Типы электродвигателей

Классификация электродвигателя показана на рисунке ниже.

classification-of-an-electric-motor

Двигатель переменного тока

Двигатель переменного тока преобразует переменный ток в механическую мощность. Он классифицируется на три типа; Это асинхронный двигатель, синхронный двигатель, линейный двигатель. Подробное объяснение двигателя приведено ниже.

1. Асинхронный двигатель

Машина, которая никогда не работает с синхронной скоростью, называется асинхронным или асинхронным двигателем.Этот двигатель использует явление электромагнитной индукции для преобразования электроэнергии в механическую мощность. Согласно конструкции ротора, существует два типа асинхронного двигателя. А именно, асинхронный двигатель с короткозамкнутым ротором и асинхронный двигатель с обмоткой фазы

classification-of-motor

  • Ротор с короткозамкнутым ротором - Двигатель, состоящий из ротора с короткозамкнутым ротором, известен как асинхронный двигатель с короткозамкнутым ротором. Ротор с короткозамкнутым ротором снижает гудящий звук и магнитную блокировку ротора.squirrel-cage-induction-motor
  • Ротор с намоткой фазы - Этот ротор также известен как ротор с контактным кольцом, а двигатель, использующий этот тип ротора, называется ротором с намоткой фазы.

По фазам асинхронный двигатель классифицируется на два типа. Это однофазный асинхронный двигатель и трехфазный асинхронный двигатель.

  • Однофазный асинхронный двигатель - Машина, которая преобразует электрическую мощность однофазного переменного тока в механическую с помощью явления электромагнитной индукции, называется однофазным асинхронным двигателем.
  • T Трехфазный асинхронный двигатель - Двигатель, который преобразует электрическую мощность трехфазного переменного тока в механическую, такой тип двигателя известен как трехфазный асинхронный двигатель.

2. Линейный двигатель

Двигатель, который создает линейную силу вместо силы вращения, известен как линейный двигатель. Этот двигатель имеет развернутый ротор и статор. Такой тип двигателя используется на раздвижных дверях и в приводах.

linear-induction-motor

3. Синхронный двигатель

Машина, которая преобразует переменный ток в механическую мощность на желаемой частоте, называется синхронным двигателем.В синхронном двигателе скорость двигателя синхронизируется с частотой питающего тока.

Синхронная скорость измеряется относительно вращения магнитного поля и зависит от частоты и полюсов двигателя. Синхронный двигатель подразделяется на два типа: это реактивный и гистерезисный двигатель.

  • Reluctance Motor - Двигатель, процесс запуска которого похож на асинхронный двигатель и который работает как синхронный двигатель, известен как реактивный двигатель.
  • Гистерезисный двигатель - Гистерезисный двигатель - это тип синхронного двигателя, который имеет равномерный воздушный зазор и не имеет системы возбуждения постоянного тока. Крутящий момент в двигателе создается гистерезисом и вихревым током двигателя.
Двигатель постоянного тока

Машина, которая преобразует электроэнергию постоянного тока в механическую, называется двигателем постоянного тока. Его работа зависит от основного принципа: когда проводник с током помещается в магнитное поле, на него воздействует сила и развивается крутящий момент.Двигатель постоянного тока подразделяется на два типа, то есть двигатель с автоматическим возбуждением и с отдельным возбуждением.

1. Отдельно возбужденный мотор

Двигатель, в котором обмотка постоянного тока возбуждается отдельным источником постоянного тока, называется двигателем постоянного тока с раздельным возбуждением. С помощью отдельного источника обмотка якоря двигателя запитывается и создает поток.

2. Мотор с собственным возбуждением

Благодаря подключению обмотки возбуждения электродвигатель постоянного тока с самовозбуждением делится на три типа.Это серийный, шунтирующий и составной двигатель постоянного тока.

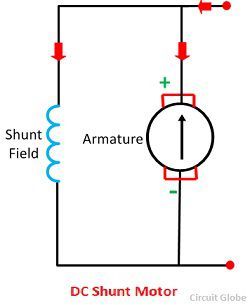

  • Шунтирующий двигатель - Двигатель, в котором обмотка возбуждения расположена параллельно якорю, такой тип двигателя известен как шунтирующий двигатель. shunt motor
  • Двигатель серии - В этом двигателе обмотка возбуждения соединена последовательно с якорем двигателя. series-motor
  • Составной заводной двигатель - Двигатель постоянного тока, который имеет как параллельное, так и последовательное соединение обмотки возбуждения, называется составным заводным ротором.Двигатель со сложным заводом далее подразделяется на двигатель с коротким и длинным шунтом. compound-wound-motor
    • Короткий шунтирующий двигатель - Если обмотка шунтового поля параллельна только якорю двигателя, а не последовательному полю, то это называется коротким шунтовым соединением двигателя.
    • Long Shunt Motor - Если обмотка шунтового поля параллельна как якорю, так и последовательной обмотке возбуждения, то этот двигатель называется двигателем с длинным шунтом.

Помимо вышеупомянутых двигателей, существуют различные другие типы специальных машин, которые имеют дополнительные функции, такие как шаговый двигатель, серводвигатель переменного и постоянного тока и т. Д.

,
Для чего нужен автомат электрический: зачем нужны, типы автоматов, как выбрать

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Scroll to top
