Двускатная крыша: стропильная система под профнастил

Применение металлических профилированных листов в кровельном деле позволяет в бойком темпе провести обустройство. Легкий материал не требует сооружения мощного основания и усиления фундаментной конструкции. Строительство стропильной конструкции и укладка не заставит исполнителей проявлять чудеса сноровки и выносливости.

Все работы с успехом можно выполнить собственноручно. Правда для удачного итога нужно знать, как устроен каркас и сама металлическая двускатная крыша — стропильная система под профнастил обязана учитывать специфику материала и его технические особенности.

Крупнолистовой гофрированный металлопрокат сравнительно недавно внедрился в сферу частного строительства. Ранее его признавали безоговорочной прерогативой многоэтажек, гаражей, коммерческих зданий.

Надежду хозяевам загородных владений подарила разработка новых марок с волнистым и средневысоким профилем. А вот желание приобрести материал простимулировало появление цветных полимерных покрытий, обеспечивающих обустроенным объектам уникальный экстерьер.

Металлические кровельные листы приобрели внешнюю привлекательность, но технические характеристики остались без изменений. Прокат, отличающийся высокой теплопроводностью, по-прежнему стремительно нагревается в жару и с равнозначной скоростью теряет тепло в морозы. Доставляет массу неудобств и неприятностей в периоды сезонных температурных колебаний. Красота цветных оболочек не прибавила звукоизоляции. Капли дождя и дефилирование голубей по металлической кровле прежними децибелами проверяют нервную систему владельцев на прочность.

Низкие изоляционные качества заставляют прибегать к старым проверенным мерам. По аналогии со всеми известными видами металлической крыш профнастил укладывают поверх грамотно устроенного кровельного пирога, включающего стандартный набор изоляционных слоев, в числе которых:

• Гидроизоляция, противостоящая атакам атмосферной воды.
• Теплоизоляция, предотвращающая перегрев внутренних помещений снаружи и утечки тепла изнутри помещений. Заодно утеплитель играет роль барьера от проникающего извне шума.
• Пароизоляция, защищающая утепляющий слой от бытовых испарений.

Кроме перечисленных слоев у правильно сооруженного кровельного пирога имеются вентиляционные зазоры, необходимые для вывода конденсата из пространства под кровлей. Вот такую многокомпонентную конструкцию удерживает стропильный каркас. Если он устроен с ошибками, то система не сможет функционировать в полную силу. Как следствие под металлической кровлей будет копиться конденсат, разрушающий стропильные ноги и обрешетку.

Заметим, что изоляционный слой требуется крышам из профилированного листа, если они сооружаются над жилыми и активно эксплуатируемыми строениями.

Если оцинкованный гофрированный прокат используется в сооружении навесов, козырьков, крыш пристроек, бытовок тепло- и звукоизоляционную защиту не используют. Однако кровельные пироги, не имеющие в составе теплоизоляции, все же содержат слои, закрепляемые и распределяемые системой стропилин и решетин.

Стропильный каркас всех существующих типов крыш призван решать три главенствующие задачи:

• Формировать скаты в соответствии с проектным решением.
• Распределять составляющие кровельного пирога, необходимые для правильной работы и долгой жизни крыши.
• Удерживать слои кровельного пирога, вес кровли и действие атмосферных нагрузок, не огорчая деформациями и разрушением.

Грамотно сооруженная стропильная система под профнастил безукоризненно выполняет все функции. И служит долго, и с порученными обязанностями отлично справляется. Элементы каркаса определяют заданную проектировщиком конфигурацию и служат надежным вместилищем для компонентов кровельного пирога.

Двускатная конструкция под укладку профилированных листов – разумный выбор рачительных хозяев. Это наиболее простая схема, не нуждающаяся в технологических ухищрениях и в неоправданно высоком расходе материала, как вальмовая крыша. Профилированные листы укладываются поштучно в поперечном коньку направлении.

Редкие загородные объекты могут похвастаться длиной ската больше 12м. А это значит, что профнастил можно укладывать в один ряд без поперечных швов, следовательно, гидроизоляция будет наивысшей. Разбор мы учиним именно этому популярному варианту.

Рекомендованный уклон скатов под укладку гофрированного металла 12-15º, но эксперименты и вариации с крутизной не запрещены. Ограничен лишь нижний предел: не желательно обустраивать профлистом скаты с уклоном меньше 8º. При необходимости укладки на плоскую крышу уклон указанной величины необходимо создать сухой или цементно-песчаной стяжкой. Иначе осадки будут скапливаться в понижениях волн, что может привести к неисправимой порче материала.

Стропила для металлической кровли

В устройстве двускатных каркасов под металлические покрытия применяются традиционные технологии, согласно которым устанавливаются висячие или наслонные стропильные ноги. Выбор оптимальной схемы возведения определен типом обустраиваемой коробки. Если в ее пределах есть возможность опереть верхние спилы стропильных ног, в строительстве используют наслонные стропилины, если нет – висячие.

Чаще всего над загородными малоэтажными домами возводят крыши со стропильными конструкциями наслонного типа с опиранием их верха на коньковый прогон. Висячий метод применяется реже из-за сложности монтажа и последующего ремонта.

В строительстве стропильной системы под укладку кровли из профнастила используются:

• Пиломатериалы. При возведении стропильных систем для утепленных крыш стропильные ноги чаще всего изготавливают из доски сечением 50×100мм. В регионах с суровой зимой доску берут большего сечения 50×150мм. Брус применяют только в случаях, когда участок строительства расположен в зоне с повышенной снеговой нагрузкой. Стропильные каркасы для неутепленных крыш сооружают с помощью бруска сечением 30×50 — 50×50мм.
• Металлопрокат. Швеллер, уголок, двутавр, профильную трубу применяют в основном в строительстве стропильных систем холодных крыш над пристройками, верандами, бытовками.

Грамотно устроить кровельный пирог по металлическому каркасу самостоятельный частник вряд ли сможет. Нужны точные расчеты, ведь у теплоизоляции и металла слишком большая разница в параметрах теплопроводности. К тому же для соединений потребуется сварочный аппарат в придачу со сварщиком.

Дешевле, удобней, практичней построить стропильную систему из древесины, тем более что ее можно будет самостоятельно починить при необходимости. Однако у металлических представителей есть веское преимущество – они лучше адаптируются к покрытию при устройстве холодных крыш благодаря идентичности состава.

Как деревянные, так и металлические детали двускатной стропильной системы устанавливаются по вышеописанным висячим и наслонным схемам. На практике нередко используются разнообразные комбинации. Например, пространство между двумя крайними висячими фермами из металла заполняется деревянными стропилинами. Двускатные конструкции встраиваются в более сложные объекты с многосоставной архитектурой.

Однако комбинировать, не имея четкого проекта и опыта в строительстве, крайне нежелательно. Еще нежелательнее применять деревянные и металлические детали, не предусмотрев между ними разделительной гидроизоляционной прослойки.

Стропильные конструкции под профнастил

Выяснили, что металлические профилированные листы служат финишным покрытием для утепленных и холодных крыш. Деление на виды стропильных каркасов под профлист как раз и производится на основании наличия или отсутствия теплоизоляции в кровельном пироге. Существенных технологических различий в строительстве стропильных конструкций обоих вариантов нет. Есть разница в размерах стропилин, между которыми укладываются либо не укладываются плиты теплоизоляции. Отличается алгоритм расчета сечения элементов, потому что:

• Стропильные каркасы утепленных крыш обязаны без разрушения и прогибов держать собственный вес, массу утеплителя, двойной обрешетки, внутренней обшивки и периодической снеговой нагрузки.
• Стропильные каркасы холодных крыш должны нести аналогичный груз за минусом теплоизоляции, обрешетки, удерживающей пароизоляцию, и внутренней обшивки.

Весом пароизоляционного и теплоизоляционного материала в обоих случаях разрешается пренебречь.

Кроме нагрузок при вычислении размеров стропилин для утепленных крыш необходимо учесть еще один немаловажный нюанс: между плитой утеплителя и гидроизоляцией должен остаться вентиляционный зазор в 3 см. Т.е. толщина теплоизоляционного слоя должна быть минимум на 30 мм меньше, чем толщина стропильной ноги. К примеру, если толщина теплоизоляции 120 мм, то для изготовления стропильных ног идеально подойдет поставленная на ребро доска 50×150 мм.

В холодных конструкциях размерный тон задает гидроизоляция. Ее укладывают так, чтобы материал провисал между стропилинами приблизительно на 20 мм. Провисание необходимо, чтобы гидроизоляцию не разорвало от чрезмерного натяжения при традиционных температурных подвижках древесины. Значит, даже для сверхлегких холодных крыш с водоотталкивающим слоем строить каркас следует из бруска сечением от 30×30 мм и более.

Однако предложения строительных рынков и специализированных маркетов не всегда радуют присутствием товара требующегося размера. Короче, если расчетная толщина теплоизоляции практически равна толщине предложенных продавцом пиломатериалов, расстраиваться не стоит. Каркас для двускатной крыши все равно будет построен. Просто поверх установленных стропильных ног надо будет прибить контробрешетку из бруска размером, способным устранить недостачу толщины материала. Гидроизоляцию в подобных ситуациях настилают поверх контробрешетки, а уже после монтируют решетины под укладку профнастила.

Отметим, что вентиляционный зазор между водозащитным слоем и утеплителем формируют при использовании классических видов гидроизоляции. Если водоотталкивающий слой выполнен диффузионной полимерной мембраной, нет необходимости ни в самом вентиляционном канале, ни в сооружении контробрешетки. Полимерной гидроизоляции разрешается непосредственно контактировать с утеплителем, ведь она беспрекословно выпустит наружу скопившийся конденсат.

Шаг установки стропилин

Шаг установки стропильных ног, рекомендуемый производителями гофрированной кровли, составляет от 0,6м до 0,9м, но может достигать и 1,5 м. Выбор шага ориентирован только на конструктивные особенности обустраиваемой коробки. Чтобы его найти, нужно длинную стену разделить на равные отрезки длинной, близкой к рекомендованному значению. К полученному количеству отрезков приплюсовывается 1, результат указывает на число стропильных ног в системе.

Изготовители настоятельно советуют придерживаться обозначенных ими пределов. Немного найдется охотников устанавливать стропилины чаще, чем продиктовано минимальным расстоянием в 60см. Желающих проредить стропильный каркас будет гораздо больше. Им следует помнить, что расстояние между стропильными ногами тесно связано с шагом установки решетин. Увеличивая одно, придется уменьшить второе или увеличить сечение решетин.

Обрешетка для укладки профлиста

Стропильная система только формирует плоскости скатов, но служить основой для фиксации профилированных панелей она не имеет права. Для укладки металлического кровельного покрытия к стропильным ногам крепится обрешетка. По деревянным стропилинам укладывают решетины из доски или бруска.

Металлическую систему оснащают обрешеткой из профиля, толщина стенки которого не превышает 2 мм. Профиль потолще придется заранее бурить для установки саморезов: процесс затратный и по времени, и по приложению усилий.

Под укладку металлических профилированных листов сооружают три типа обрешетки, это:

• Сплошная. Из доски сечением 30×100 или 40×100 мм, листов влагостойкой фанеры или плит ОСП-3 устраивается сплошной настил. Он относительно сплошной, потому что между элементами необходимо оставить зазоры в 2-3 мм для компенсации температурного линейного расширения.
• Разреженная. Брусок сечением 30×50, 50×50 мм и близких размеров либо доску 50×120, 50×140 мм устанавливают параллельно коньку и свесу, т.е. поперек стропильных ног через равные расстояния. Разреженный вариант дополняют сплошным в ендовах, вдоль свесов и конька. Важная деталь – первая от края карнизного свеса решетина устанавливается с учетом выноса нижнего края профнастила на 7-8 см за контур стропильной системы. К примеру, если принятый для обустройства крыши шаг решетин 50см, самый первый элемент крепится на расстоянии 42 см от линии карниза.
• Двойная. Это комбинированная разновидность, включающая два расположенных друг над дружкой слоя. Суть ее сооружения заключается в том, что поверх разреженно установленных решетин перпендикулярно либо под углом настилается контрообрешетка из доски толщиной примерно 30 мм.

В малоэтажном строительстве чаще всего используются первые две разновидности. Размеры материала, применяемого для устройства сплошного настила, определяет шаг установки стропилин. Размеры элементов разреженной разновидности зависят от крутизны крыши, несущей способности покрытия и расстояния между стропилами.

Обрешетка – важная составляющая кровельной конструкции. Она формирует вентиляционный зазор второго уровня, расположенный между металлическими листами и гидроизоляцией. Устраивают ее в любом случае, независимо от качественных и технических характеристик водоотталкивающего слоя. Несмотря на кажущуюся легкость, обрешетка имеет вес, его учитывают при расчетах стропильной системы.

Нюансы сооружения обрешетки по стропильной системе двускатной крыши и крепления к ней профнастила изобразит фото подборка и видео:

Видео:

Вот и все тонкости сооружения стропильного каркаса под укладку профилированного кровельного металла. Правил немного, супер сложного ничего нет, придерживаться их необходимо как самостоятельным кровельщикам, так и нанятым для возведения крыши строителям. Зато соблюдение перечисленных технологических предписаний обеспечит долгую и безупречную работу кровли, не заставить преждевременно ремонтировать и часто устранять обнаруженные по ходу огрехи.

---

Будьте в курсе!

Подпишитесь на новостную рассылку

Стропильная система двускатной крыши под профнастил, в том числе ее схема и конструкция, а также особенности монтажа

Двускатная крыша пользуется большой популярностью при загородном строительстве. Это объясняется простотой стропильной системы, невысокой стоимостью и возможностью обустроить жилое подкровельное помещение. Жёсткая конструкция двускатной системы обладает ветроустойчивостью и способна выдерживать большие снеговые нагрузки. В отличие от других металлических кровельных материалов, профнастил характеризуется невысокой ценой, простотой монтажа и малым весом, а для улучшения потребительских свойств производители окрашивают это покрытие в разные цвета. Выбор скатной крыши под профнастилом является оптимальным, и мы расскажем о том, как её построить.

Содержание

• 1 Расчёт стропильной системы двускатной крыши под профнастил

  • 1.1 Фотогалерея: климатические нагрузки на двускатную крышу

  • 1.2 Таблица: количество пиломатериала в м3 для расчёта веса стропил, вспомогательных элементов и обрешётки

  • 1.3 Таблица: значения тригонометрических функций для выбранных углов наклона ската

• 2 Конструкция стропильной системы двускатной крыши под профнастил

  • 2. 1 Схема стропильной системы двускатной крыши под профнастил

    • 2.1.1 Фотогалерея: конструкция и схема расположения несущих элементов крыши

  • 2.2 Шаг стропил двускатной крыши под профнастил

    • 2.2.1 Таблица: сечение пиломатериала для заданной длины стропил и шаг между ними

  • 2.3 Виды профнастила и шаг обрешётки

• 3 Узлы стропильной системы двускатной крыши под профнастил

• 4 Монтаж двускатной стропильной системы под профнастил

  • 4.1 Видео: монтаж стропильной группы двускатной крыши

Расчёт стропильной системы двускатной крыши под профнастил

Проектирование двускатной крыши требует учёта ряда факторов, в числе которых размеры постройки, климатические условия региона, вес крыши и площадь кровли. Все эти параметры взаимосвязаны потому, что от атмосферной нагрузки зависит конструкция стропильной группы, а значит, её вес, крутизна наклона скатов и расход профнастила. Подбор конструкции крыши зависит от предполагаемой переменной нагрузки, которую создают климатические факторы. Оценить средние размеры атмосферных воздействий от снеговой, ливневой и ветровой нагрузок можно по статистическим данным метеослужбы.

Фотогалерея: климатические нагрузки на двускатную крышу

Расчёт снеговой нагрузки производится по карте

Значение средней ветровой нагрузки зависит от региона строительства

Ветровой поток воздействует на крышу одновременно в разных направлениях

Толщина снежного покрова и ветровая нагрузка требуют уточнения в региональных отделениях МЧС и Гидрометцентра России. На основе этих данных, а также с учётом требований СП 20.13330.2016. «Свод правил. Нагрузки и воздействия», производится расчёт прочности и шага стропильной системы, а также выбирается угол наклона ската с учётом аэродинамического коэффициента. Для средней полосы ветровая нагрузка находится в пределах от 24 до 53 кг/м², поэтому угол наклона скатной кровли подбирают в пределах от 30 до 50°. Вес снегового покрова имеет усреднённое значение от 100 до 350 кг/м² и учитывается при расчётах несущих ферм крыши. Определение полной нагрузки на кровлю делается с учётом крутизны ската и вычисляется по формуле: S_п.н. = К х S_расч., где S_п.н. — снеговая нагрузка полная; S_расч. — снеговая нагрузка расчётная; К — коэффициент, равный 1 при угле наклона ската менее 25°, и равный 0,7 при угле наклона более 25°.

Наклон ската имеет большое значение потому, что при крутизне кровли из профнастила свыше 60^о снег на ней не слёживается и склонен к соскальзыванию под собственным весом. В пользу большого угла наклона ската говорит и возможность сделать объёмное обитаемое подкровельное помещение.

При угле наклона ската 45 градусов в подкровельное пространство можно вписать мансарду больших размеров

Такой параметр, как постоянная нагрузка, зависит от общего веса стропильных ног, вспомогательных конструкций и кровельного пирога. Зная вес крыши, можно определить сечение пиломатериала, расположение и тип вспомогательных элементов, что позволит распределить вес на стены строения более равномерно. Хвойный пиломатериал весит в зависимости от влажности от 710 до 840 кг/м³, поэтому можно подсчитать вес деревянных конструкций по следующей таблице.

Таблица: количество пиломатериала в м

³ для расчёта веса стропил, вспомогательных элементов и обрешётки

Размер доски, мм	Количество досок при длине 6 м в кубометре пиломатериалов	Объём одной доски длиной 6 м (м3)
25х100	66,6	0,015
25х150	44,4	0,022
25х200	33,3	0,03
40х100	62,5	0,024
40х150	41,6	0,036
40х200	31,2	0,048
50х50	67	0,015
50х100	33,3	0,03
50х150	22,2	0,045
50х200	16,6	0,06
50х250	13,30	0,075

Для стропил выбирают брус 50х250 мм с шагом от 80 до 120 см, для обрешётки используется доска 25х150 мм с шагом не менее 15 см для профнастила. Количество и сечение вспомогательных элементов зависит от конструкции крыши и рассчитывается по проекту. Для того чтобы определить количество и вес профнастила, необходимо знать площадь двускатной крыши, которая вычисляется по формуле: S = (A х B) х 2, где S — площадь крыши, A — ширина ската, B — длина ската.

Количество профнастила необходимо рассчитывать с учётом нахлёста, который составляет 10–15 см по вертикали и одну волну между листами. Вес кровельного материала толщиной 0,5 мм равен в среднем 5 кг/м².

При отсутствии проектных данных возникает необходимость вычислить высоту конька или длину ската, это можно сделать по следующей формуле: С² = А² + В², где С — длина ската, А — половина ширины здания с учётом карнизных свесов, В — высота конька.

Длина ската при известной ширине здания и высоте конька вычисляется по формуле для прямоугольного треугольника

Если известны ширина здания и угол наклона ската, то для расчёта высоты конька и длины ската можно воспользоваться формулами с тригонометрическими функциями: H = L1/2 x tgA; L = H : sinA, где H — высота конька, L1/2 — половина ширины здания, A — угол наклона крыши, L — длина стропил.

Высоту конька и длину стропил можно рассчитать с использованием тригонометрических функций

Для окончательного расчёта используем значения тригонометрических функций для разных углов наклона ската по таблице.

Таблица: значения тригонометрических функций для выбранных углов наклона ската

Угол наклона крыши, градусы	Тангенс tgA	Синус sinA
5	0,09	0,09
10	0,18	0,17
15	0,27	0,26
20	0,36	0,34
25	0,47	0,42
30	0,58	0,5
35	0,7	0,57
40	0,84	0,64
45	1,0	0,71
50	1,19	0,77
55	1,43	0,82
60	1,73	0,87

С целью упрощения расчётов мы рассматриваем параметры для одного ската крыши, поэтому для получения суммарных значений данные нужно удваивать для двускатной кровли. Кроме того, нужно учесть карнизные свесы и расходы на раскрой пиломатериала, который рассчитывается с применением коэффициента 1,1–1,15.

Конструкция стропильной системы двускатной крыши под профнастил

Стропильная несущая система является жёсткой треугольной конструкцией и используется для распределения постоянных и переменных нагрузок на стены дома. Скаты кровли уменьшают вес снеговой нагрузки и способствуют отводу дождевой воды. При больших габаритах здания и малых уклонах скатов стропильная группа становится более сложной и тяжёлой, поскольку шаг стропил становится меньше, а сезонная нагрузка на несущие элементы больше. Большие углы наклона скатов (40–50°) снижают вес снега и упрощают конструкцию, особенно за счёт стоек и затяжек жилого подкровельного помещения.

Большой угол наклона и вписанное мансардное помещение равномерно распределяет переменную нагрузку на стропильную группу

Стропильная система двускатной крыши состоит из ряда узлов и составляющих, каждый из которых выполняет определённую функцию и необходим для увеличения жёсткости и прочности ферм. Основными опорными несущими конструкциями крыши являются такие элементы, как:

• мауэрлат — опорная связующая балка между стеной дома и несущими фермами крыши; в домах, построенных из бревна или бруса, мауэрлатом является последний венец;
• конёк — образуется стропилами, опирающимися на стену дома или затяжку, соединёнными в верхней части;
• коньковый или боковой прогон — соединяет стропила между собой по бокам или в районе конька;
• затяжка — служит опорой для стропильных ног и опирается на мауэрлат;
• стойка — центральная или промежуточная вертикальная опора для стропил;
• схватка — горизонтальный брус, соединяющий стропильные ноги одной фермы;
• подкос — брус между стропилом и стойкой;
• обрешётка — используется для надёжного крепления профнастила и крепится перпендикулярно к стропилам.

Основные конструктивные элементы двускатной крыши предназначены для выполнения определённых функций

Использование дополнительных конструктивных элементов позволяет увеличить прочность крыши, но повышает её вес, поэтому необходимо уменьшать сечение бруса там, где это позволяет сделать расчётная снеговая нагрузка, например, вместо стропил 100х250 в ряде случаев используют брус 50х250. Эта же рекомендация относится к стойкам, прогонам и иным жёстким элементам.

Схема стропильной системы двускатной крыши под профнастил

Стропильные фермы и схема их расположения и монтажа определяется выбором конструкции, который зависит от климатических факторов или от обитаемости подкровельного помещения. Крайние фермы могут иметь более сложную, усиленную конструкцию и на них через прогоны опираются промежуточные упрощённые стропильные группы с определённым шагом. Это делается с целью уменьшения веса несущей системы и для обеспечения монтажа мансардного помещения. Кроме того, существуют стропила висячего и наслонного типа и схема их сборки существенно различается.

Монтаж висячих и наслонных стропил происходит по различным схемам

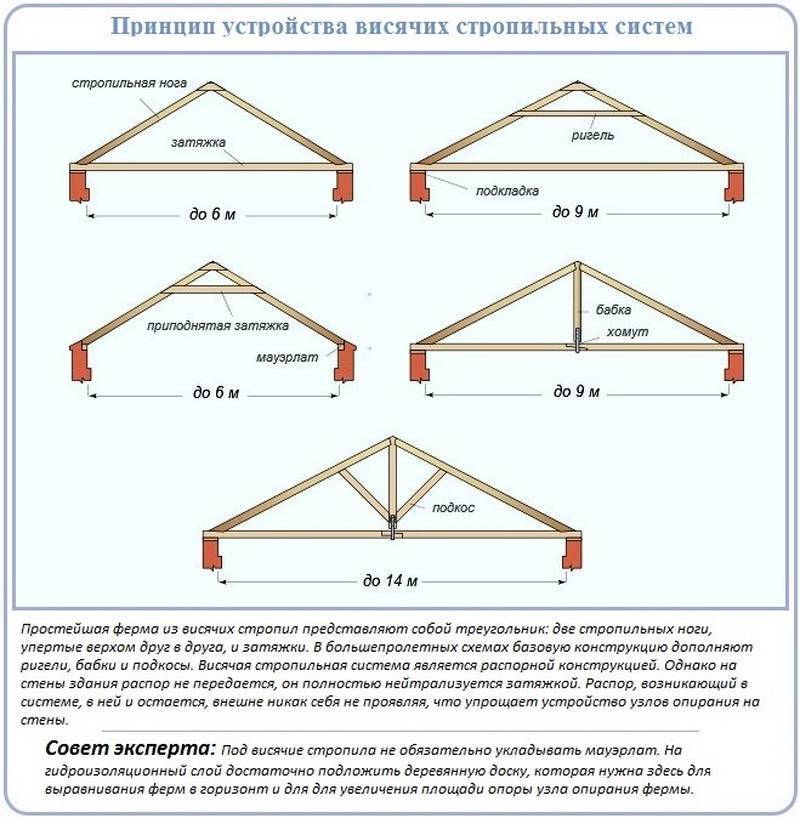

Висячие стропила верней частью опираются друг на друга в районе конька, а нижней — на затяжку, которая лежит на мауэрлате. Для придания жёсткости конструкции при ширине здания более 6 м используют ригели, бабки и подкосы.

Наслонные стропильные ноги верхней частью через прогон опираются на жёстко закреплённую стойку, стоящую на стене здания. Нижняя область стропильных ног через мауэрлат фиксируется к стене здания. Поскольку эта схема используется на зданиях шириной более 10 м, то требуются дополнительные крепёжные элементы, такие, как схватки, подстропильные ноги и подкосы.

По выбранной схеме производится монтаж отдельных ферм и всей стропильной группы в целом. На сложных ломаных крышах мансардного типа следует обратить внимание на наличие висячих и наслонных стропил в одной ферме, что может потребовать дополнительных узлов жёсткости с использованием откосов и бабок в зависимости от атмосферной нагрузки в регионе.

Фотогалерея: конструкция и схема расположения несущих элементов крыши

Висячие стропила соединяются верхней частью в районе конька, а нижней — опираются на затяжку

Для двускатной ломаной стропильной группы с жилым мансардным помещением потребуются дополнительные крепёжные элементы

Устройство нежилого чердачного помещения отличается менее сложной стропильной группой

При сборке стропильной группы важно понимать, что пиломатериал не имеет идеальных размеров, поэтому сборку по монтажной схеме следует начинать с крайних ферм и по натянутым шнурам ставить последующие конструкции.

Шаг стропил двускатной крыши под профнастил

Частота расположения стропил крыши зависит от постоянной и переменной нагрузки, угла наклона ската, сечения стропил и параметров кровельного материала. Высокая снеговая нагрузка и крутизна ската меньше 30° требуют более частого расположения ферм, шаг между которыми выбирается от 60 до 100 см. С увеличением крутизны ската снеговое воздействие становится меньше и шаг между стропилами можно увеличить от 100 до 180 см. Расстояние между фермами также зависит от длины стропильных ног и сечения бруса.

Таблица: сечение пиломатериала для заданной длины стропил и шаг между ними

Длина стропильной ноги	Расстояние между стропильными ногами
	100 см	140 см	180 см
	Сечение стропильной ноги
До 280 см	40х25 мм	40х175 мм	40х200 мм
280–350 см	40х175 мм	40х200 мм	40х225 мм
350–420 см	40х200 мм	40х240 мм	50х250 мм
420–500 см	40х225 мм	60х250 мм	75х250 мм
Более 500 см	60х250 мм	75х250 мм	100х250 мм

На увеличение шага стропил влияет наличие дополнительных узлов жёсткости из стоек и подкосов, а на уменьшение расстояния между фермами оказывают влияние размеры выбранного кровельного материала. У поставщика нужно уточнять полезные размеры профнастила, которые высчитываются с учётом продольных и поперечных нахлёстов, и на основании этих данных корректировать шаг стропил.

Виды профнастила и шаг обрешётки

Профнастил характеризует стойкость к механическим воздействиям, к атмосферным осадкам и дешевизна. Материал прост в монтаже, мало весит и легко перевозится грузовым транспортом. Для кровельных работ используются недорогие листы с оцинкованным покрытием или же профиль, окрашенный полимерной краской с большим сроком службы и цветовым разнообразием.

Разнообразие сортов, цветовой гаммы и потребительских свойств позволяет сделать оптимальный выбор

В названии разных видов профнастила отражается наименование по ГОСТ, высота гофры и рабочая ширина листа, а также из таблицы можно узнать толщину материала и вес погонного метра профиля. Прокатные станки позволяют изготавливать листы до 14 м длиной, но перевозить их можно только с привлечением специальных машин. Поэтому длину листа определяет заказчик, и стандартными являются размеры от 1 до 6 метров с шагом 0,5 м. Шаг обрешётки рассчитывается с учётом угла наклона ската и толщины профнастила.

Шаг обрешётки зависит от вида профнастила

Нахлёст по длине и ширине для разных видов профнастила, а также шаг обрешётки необходимо уточнять у поставщика кровельного материала. При этом толщина металла не должна быть менее 0,5 мм и продукция должна иметь сертификат качества.

Узлы стропильной системы двускатной крыши под профнастил

Важными узлами стропильной системы двускатной крыши могут считаться элементы и их соединения, которые несут значимую нагрузку и определяют форму строения в целом. Неслучайно сама крыша и её фрагменты имеют жёсткую треугольную конструкцию, способную выдержать большое давление без разрушения. Также в функции крыши входит равномерное распределение веса нагрузки на стены строения, и состоит она из следующих основных узлов:

• крепление мауэрлата к стене здания;
• соединение нижней балки (затяжки) с мауэрлатом;
• скрепление стропильной ноги с затяжкой, образующее карниз;
• соединение стропильной ноги со стойкой, ригелем и подкосом;
• стык двух стропильных ног, образующий конёк.

Основные узлы стропильной системы двускатной крыши позволяют распределить нагрузку на стены

Крепление мауэрлата к стене здания осуществляется замоноличенными шпильками, а в случае деревянных стен — производится резьбовыми болтами, проходящими не менее чем через два венца. Соединение затяжки с мауэрлатом выполняется с помощью скоб, болтов или кронштейнов, таким же способом с затяжкой сочленяется стропильная нога. В остальных узлах элементы соединяются болтами либо с помощью разнообразных металлических кронштейнов.

Соединения в узлах стропильной системы отвечают не только за прочность крыши, но и за её геометрию, поэтому необходимо ответственное отношение к монтажу несущих конструкций. В случае большого веса стропил нужно собирать фермы на земле по шаблону и только потом монтировать и подгонять их на высоте. Крепление узлов должно быть предельно жёстким и прочным и исключать даже небольшой люфт. Перед окончательной сборкой деревянные детали должны быть обработаны огнезащитными и антисептическими составами.

Монтаж двускатной стропильной системы под профнастил

Начинается монтаж стропильной системы двускатной крыши с подготовки качественного пиломатериала и кровельного покрытия. Подготавливается инструмент и крепёжные элементы, а также проверяется исправность лесов и наличие страховочных верёвок. После этого приступаем к монтажу, который осуществляется в такой последовательности:

1. На земле собирается шаблон, по которому будет происходить предварительная сборка стропильных ног и дополнительных элементов.
2. Затяжка под прямым углом крепится к мауэрлату с учётом длины карнизного свеса.
3. Крепятся стропильные ноги к затяжке и скрепляются косынкой, образуя конёк, выставляются крайние фронтонные фермы.

   Затяжка крепится к мауэрлату под прямым углом

4. Крайние стропильные ноги ставятся вертикально и фиксируются временными подкосами, затем между ними натягиваются направляющие шнуры.

   При нехватке длины стропила сращиваются из нескольких брусков

5. Далее выполняется монтаж промежуточных стропил и фермы связываются прогонами.
6. Собираются дополнительные крепёжные элементы на каждой ферме.
7. Крепится гидроизоляционная плёнка, на которую настилается обрешётка с учётом выноса фронтонов, карнизных свесов и размера листов профнастила.

   Гидроизоляционная плёнка укладывается горизонтально снизу вверх

8. Выставляются кронштейны водосточной системы, крепится карнизная планка и монтируется профнастил с доборными элементами.

   Доборные элементы защищают уязвимые участки крыши

При большой длине стропил в последовательность монтажа нужно внести изменения, которые заключаются в установке коньковых и боковых прогонов в начале сборки стропильной группы. Прогоны устанавливаются на стойки, на них опираются стропильные ноги и создаётся шаблон для раскроя последующих стропил. Вариантов монтажа существует много, и выбор наиболее удобного и безопасного способа должен быть направлен на улучшение качества сборки двускатной крыши.

Монтаж стропильной системы происходит на большой высоте, поэтому соблюдение правил техники безопасности является обязательным, особенно в зимнее время.

Видео: монтаж стропильной группы двускатной крыши

Перед сооружением стропильной системы двускатной крыши под профнастил нужно осуществить необходимые расчёты и выбрать конструкцию крыши. При этом значение имеют основные узлы несущих ферм, шаг между стропилами и порядок монтажа. Существует большой выбор вариантов сборки ферм и разные виды профнастила, выбор за вами.

• Автор: Ильдар Мухаметгалеев
• Распечатать

Копирайт, рерайт на технические и строительно ремонтные темы, а также медицинская и научно-популярная тематика.

Оцените статью:

(0 голосов, среднее: 0 из 5)

Поделитесь с друзьями!

свес настила крыши — Google

AlleShoppingBilderVideosMapsNewsBücher

suchoptionen

Alle anzeigen

Alle anzeigen

Свес обшивки крыши (Руководство для начинающих) | [2023] — Housinghow

Housinghow. com › Кровля

30.06.2022 · Свес обшивки крыши – это дополнительные квадраты из дерева, используемые для каркаса крыши, которые выходят за пределы вертикальных стен здания.

На сколько должна выступать обрешетка крыши с хвостами стропил? — Quora

www.quora.com › Как далеко должна располагаться обшивка крыши, свесы стропил

Если вы имеете в виду кровельное покрытие, то на черепице оно составляет от ⅝ до 1″ в зависимости от производителя. С металлом нередко можно увидеть выступ в 1–2 дюйма. С …

Какой типичный свес крыши? — Quora

В чем разница между свесом и верхней пластиной крыши?

Как называется нижняя часть свеса крыши? — Кура

Weitere Ergebnisse von www.quora.com

Должна ли кровельная обшивка выступать за фасцию? (2023) — HPD Consult

www.hpdconsult.com › Блоги

Да, во избежание гниения, вызванного постоянным контактом с водой, кровельное покрытие должно быть заподлицо с лицевой панелью. Настил крыши должен выступать за обшивку …

Обшивка крыши — Fine Homebuilding

www.finehomebuilding.com › кровля › обшивка-a…

стропил, планировка должна отражать фронтонный свес, который, конечно же, варьируется в зависимости от …

[PDF] КОНСТРУКЦИЯ КРЫШИ И ОТДЕЛКА СТОЛИЧНЫХ ИЗДЕЛИЙ

www.constructionknowledge.net › Div_6_Woods_Plastics › Отделка…

Настил крыши, выходящий за торцевые стены для свеса, должен занимать не менее трех стропильных пространств. Это необходимо для крепления к поручням и …

Как повесить кровельную обшивку — YouTube

www.youtube.com › смотреть

16.02.2015 · Как повесить кровельную обшивку. Посмотреть позже. Делиться. Копировать ссылку. Информация. Покупка товаров. Нажмите, чтобы включить звук. Если…
Dauer: 2:56
Прислан: 16.02.2015

Как отрегулировать уклон крыши, ширину здания или свес, чтобы сохранить…

www. youtube.com › смотреть

06.10.2022 · Попробуйте выяснить длину стропил крыши или площади, которые будут покрыты обшивкой крыши до …
Dauer: 7:04
Прислан: 06.10.2022

Свес обшивки крыши на фасции | DIY Home Improvement Forum

www.diychatroom.com › … › Кровля/сайдинг

23.08.2007 · Свес обшивки кровли на рейке. 64291 Просмотров 7 Ответов 3 Участников Последнее сообщение от the Roofing God, 23 августа 2007 г. …

Край крыши, помогите, пожалуйста! — Форум по ремонту дома своими руками

Максимальный выступ террасных досок на крыше патио?

Вопрос о навесе (будет ли это работать?)

Weitere Ergebnisse von www.diychatroom.com

19 Идеи дизайна крытой террасы от навесов до беседок

www.mataverdedecking.com › blog › 1 9-covered-d…

21.02.2023 · 19 отличных идей дизайна террасы и советы по использованию лучших материалов для террасы. … Добавление надземной конструкции, такой как беседка, свес крыши, .
