Фахверк металлоконструкции это – что это такое, виды и преимущества

Содержание

что это такое, виды и преимущества

Металлокаркас в качестве несущего каркаса является прочным и устойчивым остовом сооружения. Эта конструкция из линейных элементов называется металлическим фахверком. Каркас из металла бывает полным и неполным. В первом случае он воспринимает собственный вес здания и все действующие нагрузки, а во втором — усиливает основной каркас.

Особенности разновидностей

Неполный металлокаркас делается без колонн у наружных стен, а колонны входят в систему основного каркаса. На полный несущий фахверк из металла воздействует вес стен и ветровые нагрузки от них, а также другие вертикальные и горизонтальные нагрузки. И на несущий, и на вспомогательный металлокаркас крепят дверные и оконные проемы, профлист, сэндвич-панели. Для безопасных работ и эксплуатации здания потребуется профессиональный расчет и монтаж металлического каркаса.

Понятие «фахверк» пришло с немецкого языка, именно в Германии зародилась фахверковая технология строительства каркасников. В переводе на русский fachwerk означает решетчатая конструкция или ферма. Более всего востребован фахверк металлический при строительстве промышленных объектов. Строительные фахверк металлоконструкции считаются самыми прочными, надежными и долговечными.

Конструкция, классификация и преимущества фахверкового каркаса

Конструктивно фахверк из металла состоит из пространственной секции, в основе которой находятся металлические балки, размещенные под углами. У фахверка металлоконструкции делятся на горизонтальные элементы (ригели) и вертикальные (стойки из профилей или прокатного швеллера). Фахверковый каркас классифицируют в зависимости от места расположения следующим образом:

  • торцевой;
  • продольный;
  • фахверковые металлоконструкции перегородок и внутренних стен.

Вот что говорят специалисты по поводу плюсов материала:

  1. Широкие возможности на этапе проектирования и стройки — фахверк из металла обладает значительным разнообразием форм.
  2. Надежность металлического фахверка не имеет альтернатив.
  3. Когда из элементов составляют систему, ее геометрия неизменяема. Это дополнительный плюс к прочности и возможность организации большого открытого пространства.
  4. Фахверковые металлоконструкции относительно легко устанавливать. Стальной каркас просто соединяется болтами между собой.
  5. Для сооружения заводских цехов, ангаров, торговых и выставочных павильонов трудно подобрать аналог в качестве основы. Также монтаж металлического фахверка незаменим для зданий, в которых планируют задействовать мостовые краны. И даже для жилых домов металлоконструкции часто выбирают в качестве основы.

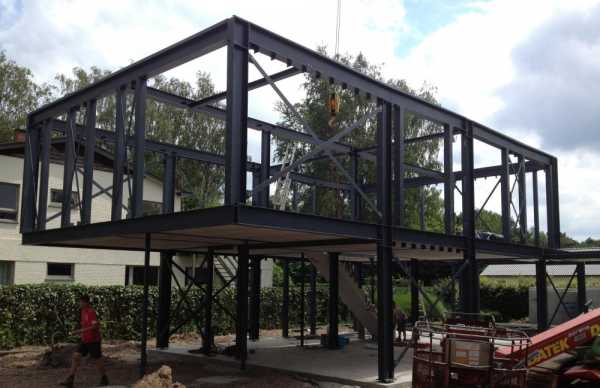

Технология каркасной металлоконструкции для жилого дома

Хотя традиционный немецкий фахверк проглядывает с наружной стороны дома в виде контрастных деревянных балок и столбов, металлический каркас предпочитают скрывать в стене. Во-первых, по эстетическим соображениям, а во-вторых, это решает ряд проблем:

  • когда наружные стены выносятся за стойки, проще проходит остекление;
  • конструкция стены упрощается;
  • панелей требуется меньше;
  • фахверк из металла таким образом защищен от влажности, плохой погоды и других внешних факторов.

Есть также общие факторы, благодаря которым строители предпочитают фахверковые металлоконструкции:

  • Если приобрести готовые секции, на площадке не останется отходов от обрезки;
  • Договорившись о дате доставки, ориентируясь на начало строительства, не придется организовывать место для хранения материалов.
  • Расширить дом на металлическом каркасе реально, конструкция перемычек позволяет «открывать» стены для расширения. Предварительно лучше проконсультироваться с архитектором или строителем, чтобы не нарушить структурную целостность сооружения).
  • Термиты и опасность быстрого возгорания для металлических фахверков не страшны, однако при мощном воздействии огня стойки поплавятся и деформируются, — даже металл не является гарантией целостности здания при сильном пожаре.
  • Каркас из металла не мешает телефонному, радио- и ТВ-сигналу, а также не подвержен высокому риску удара молнией. Хотя такие слухи встречаются среди людей, на практике фахверк из металла не отличается от деревянного по этим параметрам.

Установка фахверковой конструкции из металла

Сам процесс монтажа начинается с установки стоек. Элементы из профильных труб фиксируют черными болтами. Для упрощения сборки и экономии бюджета на детали устанавливают полиспасты с блоками, а потом с помощью монтажной лестницы соединяют руками. Можно арендовать легкий или самоходный кран для этих целей.

После того как стойки расположены на фундаменте, верхнюю часть опоры закрепляют фасонными листовыми пластинами к связевой ферме, соединяют болтами. Для монтажа металлического фахверка понадобится пара работников.

Когда колонны установлены, переходят к распоркам и ригелям. Из дополнительного оборудования на данном этапе подключают гидроподъемные передвижные подмостки или закрепляют лестницы.

Если стены делаются из асбестоцементных плит или профлистов, приваривают на поперечные балки крючья (кляммеры) из металла. Это ускорит монтаж панелей на металлический фахверк и усилит общее качество сборки.

Не лишним будет напомнить о технике безопасности при монтаже металлического фахверка. Первое и важнейшее правило ТБ — это наличие допуска специалистов к выполнению высотных работ. Также важно обеспечить работников обувью и спецодеждой, касками, страховкой. При работе с кранами понадобится опыт привязывания подъемных строп к тяжелым ригелям и стойкам.

Видео: типы рам металлического каркаса

Закладка Постоянная ссылка.

pro-karkas.ru

Металлический фахверк, его преимущества и сфера применения

Строительство промышленных предприятий требует использования материалов прочных, надежных и долговечных. Такими материалами являются изделия из металла, а точнее строительные металлоконструкции, которые являются основой сооружения и несут большую часть нагрузки. Одними из многих видов строительных металлоконструкций являются фахверки.

Что такое фахверк и для чего он нужен

Фахверк – это такая конструкция, которая состоит из пространственной секции. Ее основой являются балки из металла, расположенные под разными углами. Эти балки находятся снаружи здания, пространство между которыми заполнено строительным материалом. Фахверк принимает на себя тяжесть от стен и распределяет их на основные конструкции каркаса, что является его главной функцией. Также фахверк может использоваться как основной каркас для здания, в этом случае он принимает на себя как вертикальные, так и горизонтальные нагрузки.

Купить фахверк можно на заводах, специализирующихся на производстве металлоконструкций для разных отраслей промышленности.

Виды фахверка из металла и его преимущества

Классификация фахверка зависит от места, где он располагается. Его подразделяют на:

  • Торцевой;
  • Продольный;
  • Фахверк внутренних стен и перегородок.

Фахверк состоит из ригелей (горизонтальные элементы) и стоек, которые изготавливаются из разных видов профилей либо прокатного швеллера.

Какими ж достоинствами обладают эти металлоконструкции? Прежде всего, данный тип конструкций может иметь практически любую форму, что значительно расширяет возможности при проектировании и строительстве. Материал, из которого они изготовлены, надежен и прочен, что немало важно.

Помимо этого, система из элементов конструкции есть геометрически неизменяемой, и дает возможность организовать большое открытое пространство. Следует отметить, что монтаж фахверка не составляет больших трудностей.

Применение металлических фахверков

В первую очередь фахверки из металла используются при строительстве тех зданий, в которых планируется работа мостовых кранов. Также эти металлоконструкции нужны для сооружения торговых павильонов, ангаров и производственных цехов.

weller.ru

фахверки металлические

Вернуться в раздел «Металлические конструкции»

Фахверк для ограждающих конструкций

Фахверк – это вспомогательный металлический каркас, по периметру основного каркаса здания и предназначенный для крепления ограждающих конструкций. Фахверк воспринимает ветровые нагрузки от ограждающих конструкций здания и воспринимает вес ограждающих конструкций (сэндвич — панелей, оконных блоков, дверных проемов, ворот) и передает их на основной каркас.

Фахверк обычно включает в себя горизонтальные элементы, которые крепятся к колоннам здания и вертикальных элементов, которые крепятся к горизонтальным элементам. При шаге колонн больше 6 метров, для крепления фахверка устанавливают фахверковые колонны, которые ставят на фундамент, а в верхней части к фермам или балкам основного каркаса, при этом используют гнутые пластины в качестве листового шарнира. Схему расположения фахверка определяет габариты здания, шаг колонн, расположение дверных и оконных проемов.

Фахверк изготавливают из прокатных и гнутых профилей.

Рассмотрим следующие виды:

Фахверк для крепления сэндвич панелей.

СМОТРЕТЬ ПОДРОБНО

Фахверк для крепления профлиста.

СМОТРЕТЬ ПОДРОБНО



При проектировании фахверка могут быть полезны следующие серии:

№ п/п Номер Наименование Посмотреть по ссылке
 1 Серия 1.427.3-9 Стальные конструкции фахверка одноэтажных производственных зданий.  Смотреть
 2 Серия 1.427.3-4 Стальные стойки фахверка одноэтажных производственных зданий.  Смотреть







saitinpro.ru

что это такое, особености, плюсы и минусы технологии

Знаменитые фахверковые дома являются визитной карточкой европейских городов с развитым средневековым строительством. Выразительная наружность таких домов – вертикальные столбы и наклонные балки из дерева с контрастным заполнением стен – ассоциируются прежде всего с улицами Германии, Австрии, Швейцарии. Вся Европа, от Британии до Польши, возводила фахверковые конструкции с X века, а своего расцвета стиль достиг в XVI-XVIII вв.

В переводе с немецкого Fachwerk означает «решетчатая конструкция», «каркас», «ферма» в контексте строительного конструктивного элемента. Некоторые считают, что существовал инженер Фахверк, который придумал отдельный стиль архитектуры и разработал технологию постройки фахверковых зданий, однако это не так. Название связано только с особой конструкцией строения, при которой основой выступают каркасы из деревянных брусьев толстого сечения, а стены заполнены природными материалами (камнем, кирпичом, глиной, а иногда даже строительным мусором).

Элементы фахверка

Если вас интересует, из чего состоит конструкция фахверкового дома, предлагаем краткий ликбез по основным элементам.

  • Цоколь – нижняя часть внешней стены сооружения, которая располагается на фундаменте.
  • Нижняя обвязка – цельные горизонтальные балки, установленные на фундамент или цоколь по периметру здания.
  • Колонна фахверка являет собой вертикальную стойку, не несущую основную нагрузку от перекрытий, а лишь укрепляющую стеновые ограждения в торцах пролетов. Колонны фахверка ставят на нижнюю обвязку с целью укрепления стен, связки горизонтальных конструкций между собой, усиления общей жесткости каркаса, противостояния динамическим нагрузкам и ветрам. Иногда колонны называют стойками фахверка.
  • Междуэтажная обвязка – соединенные по периметру балки по принципу нижней обвязки, только между этажами. Это своеобразный базис для установки межэтажных перекрытий, чтобы каждый уровень дома превратился в отдельный прочный блок.
  • Ригель фахверка – горизонтальная перемычка, обеспечивающая прочность каркасного дома. Несет и функциональное, и декоративное значение, поскольку эстетика фахверковых строений предполагает подчеркивание каркаса. Нижние ригельные балки располагаются между основными стойками и служат их основанием. Поперечные ригели гарантируют жесткость каркаса и служат базой для фиксации ячеек, пространство которых будет заполнено, а также поддерживают потолочные перекрытия. Когда дело доходит до формирования крыши, именно к ригелям фахверка прикрепляют стропила.
  • Фронтон – треугольная верхняя часть фасада, ограниченная по бокам двускатной крышей – формируется из панелей, которые монтируются на торцевые стены верхнего этажа.
  • Боковые стены состоят из стропильных ферм (конструкций из балок чердачного перекрытия и стропил).
  • Раскосами фахверковой стены называют диагональные элементы, поставленные вертикально между подвязками, а подкосами – наклонные детали, расположенные в стенной плоскости, связывающие своими концами обвязку и стойку.
  • Выделяют такие разновидности декоративно-конструктивных элементов фахверка, как андреевский крест, швабская женщина, ман и его разновидности – малый ман, полуман, угловой, вильдерман. Иногда используют резьбу для придания конструкции эстетичного вида.

Размеры каркасных элементов

Чтобы рассчитать конструкцию каркаса из массива сосны, необходимо учитывать ряд правил:

  • Максимальные размеры между трехметровыми стойками не должны превышать двух метров (сечение бруса составляет 150х150 мм), а также полутора метров при сечении бруса 150х100 или 200х75. Расстояние между стойками фахверка более двух метров делать недопустимо.
  • Максимальный пролет стропил составляет один метр (спаренные стропила с вкладышем 150х50х150).
  • Раскосы являют собой брусья с размерами сечения 150х50 мм и укладываются под каждую стропилу.
  • Центральная колонна фахверка 150х150 мм ставится в центре помещения для усиления нижнего прогона на отметке +3,000.
  • Обрешетка перекрытия выполняется из бруса 50х50 мм с расстоянием не более 270 мм.

Плюсы и минусы фахверковых домов

У стильных и устойчивых фахверков число преимуществ превосходит количество недостатков. Разберем по порядку, какие плюсы присущи домам, построенным по средневековой технологии.

  1. Точность и прочность соединений деталей между собой (данное преимущество достигается благодаря соединениям «потайной шип», «ласточкин хвост», с помощью врубок с нагельными фиксаторами).
  2. Надежность фахверковой технологии строительства достойно выдерживает испытание веками, старинные дома стоят по 300-500 лет.
  3. Быстрое возведение без привлечения тяжелой строительной техники.
  4. Повышенная энергоэффективность – гарантия комфорта жильцов и низкие затраты на эксплуатацию.
  5. Высокая ремонтопригодность конструкции позволяет в любой момент диагностировать проблему в какой-либо части и исправить ее.

Из минусов фахверков выделим общие, которые сопутствуют всем каркасным постройкам. Во-первых, элементы из дерева теоретически могут загореться, покрыться грибком и плесенью. Практика показывает, что даже с учетом современной обработки древесины опасность сохраняется, а процедуру необходимо периодически повторять. Каркасные дома со своей повышенной герметичностью нуждаются в принудительной вентиляции. Все эти моменты должны быть предусмотрены на стадии проектирования.

Если вас смущает дороговизна возведения каркасного дома по традиционной технологии, можете рассмотреть вариант с декоративной имитацией «под фахверк», когда на готовую стенную штукатурку накладывают деревянные планки. Также популярны остекленные каркасные фахверки, в основе которых заложены кленовые балки из клееного бруса, а стены заполнены многослойными стеклопакетами. Последний вариант — это не классический фахверк, а, скорее, авангардный домик-шале.

И, наконец, главный недостаток, который является локальным — в нашей стране очень мало специалистов, способных возводить европейские фахверкхаусы по старинным технологиям. В основном, это энтузиасты, по крупицам собирающие информацию на различных языках, систематизирующие знания и закрепляющие их на практике на своем участке. Компании, предоставляющие услуги по возведению фахверковых домов, должны обладать солидным портфолио и многолетним опытом в сфере строительства.

Закладка Постоянная ссылка.

pro-karkas.ru

Ростверки, фахверки



Металлоконструкции

Металлоизделия серия (1.450.3-7.94)

Металлоконструкции разные

Строительные металлоконструкции

Лицензии и Сертификаты

ООО «СтройКомплект» имеет все необходимые лицензии, сертификаты для выполнения работ, мы гарантируем очень высокое качество всей нашей продукции.


/* /* ]]>*/

Ростверки металлические

Ростверк — верхняя часть свайного или столбчатого фундамента, распределяющая нагрузку на основание. Ростверк выполняется в виде балок или плит, объединяющих оголовки столбов (свай) и служащая опорной конструкцией для возводимых элементов сооружения. Ростверком называют также одинарный или двойной металлический настил, который укладывают на грунтовую (гравийную) подушку, и выполняющий роль фундамента для лёгких зданий.


Ростверки металлические

Металлический ростверк может быть высоким если его расположение выше уровня грунта или воды (в причальных сооружениях портов). Ростверк называют повышенным, если его подошва совпадает с отметкой планировки. Металлические ростверки называют низкими, если они заглублёны в грунт.

Ростверк - очень ответственная часть фундамента. Он нужен чтобы передать нагрузку от всей наземной части строительной конструкции на грунт, через имеющиеся сваи. Конструкцию ростверка и технологию его устройства принимают в зависимости от типа свай.

Металлические ростверки для расчетных температур до минус 400С изготавливаются из углеродистой стали для сварных конструкций марки ВСт3 по ГОСТ 380-71или из низколегированной стали для сварных конструкций по ГОСТ 19281-73 и ГОСТ 19282-73. В районах с расчетной температурой ниже минус 400 применяются только из низколегированной стали.

Производственное предприятие «СтройКомплект» изготавливает металлические ростверки по индивидуальным заказам, а также по различным типовым серия 3.407.9-146, 3.407.2-162, 3.407-115.

Если у Вас возникли вопросы или необходима консультация по производству металлических ростверков Вы всегда можете связаться с нашими специалистами и они ответят на все Ваши вопросы.


Фахверки металлические

Фахверк металлический — тип строительной конструкции, при котором несущей основой служит пространственная секция из диагональных (под различным углом) металлических балок. Эти балки располагаются с наружной стороны строительной конструкции и придают зданию характерный вид; пространство между балками фахверка заполняется различным строительным материалом. Фахверк при использовании его в качестве каркаса здания воспринимает на себя все вертикальные и горизонтальные нагрузки.


Фахверки металлические

Фахверку можно придать самую разнообразную конструктивную форму. В настоящее время металлические фахверки изготавливаются как правило из прокатного швеллера и различных типов профилей и устраиваются с торцов рамных конструкций. Элементы металлического фахверка соединяются между собой в пространственную геометрически не изменяемую систему.

Элементы фахверка, представляющие собой легкие конструкции из прокатных профилей, крепят к колоннам здания обычно на черных болтах. Конструкция фахверка позволяет организовывать большие открытые пространства, что имеет значение при строительстве ангаров, производственных помещений, торговых центров.

Металлические фахверки часто применяются при строительстве промышленных зданий оборудованных мостовыми кранами, при длине стеновых панелей 6 м и шаге основных колонн 12 м обычно состоит из промежуточных стоек. Если стены имеют нежесткую конструкцию (волнистые асбестоцементные, стальные или алюминиевые листы), в состав фахверка дополнительно входят горизонтальные элементы — ригели. Их размещение увязывают с размерами окопных переплетов и модулем высотной разбивки стен, равным 600 мм.

Для получения более полной информации о металлических фахверках необходимо связаться с нами по контактным телефонам или направить письмо на наш E-mail. См. страницу «Контакты и реквизиты».

www.ppsk74.ru

Фахверк в металлоконструкциях что это — Портал о стройке

Перепутать самобытную фахверковую постройку с другими домами невозможно. При взгляде издалека кажется, что ее ажурные стены прочерчены вдоль и поперек широкими ровными линиями, и выглядит это очень эффектно. На самом деле четкие контрастные полосы не имеют ничего общего с декоративной отделкой. Итак, строительство дома в стиле фахверк, что это такое?

Содержание статьи:

Происхождение и суть технологии


Рис.1. Основная особенность домов по технологии фахверк - каркас из клееного бруса.

Термин fachwerk в переводе с немецкого означает «сквозная каркасная конструкция». Основу фахверкового дома действительно составляет прочный каркас из клееного бруса или других материалов. Он состоит из соединенных между собой вертикальных, горизонтальных и диагональных элементов – стоек, балок, раскосов. Пространство между образованными ими секциями заполняется материалами различного вида. С внешней стороны каркасные элементы остаются открытыми, в чем и состоит одна из главных особенностей стиля фахверк.

Одни источники утверждают, что самой древней постройкой в этом стиле считается японский храм, возведенный более 13 столетий назад. По другим сведениям, фахверковая технология появилась в Германии во времена Средневековья. Как бы то ни было, но в Европе новый способ возведения домов сразу стал популярным, поскольку давал возможность строить быстро и экономить при этом древесину.

После XVIII в. интерес к таким домам снизился, но в наше время необычный старинный стиль фахверк вновь обрел сторонников. Сегодня колоритные дома с «ажурными» фасадами встречаются не только в Германии, но и в Швейцарии, Швеции, Австрии и других европейских странах.

Особенности строений в стиле фахверк

Основные элементы дома:

  1. Фундамент.
    Оптимальный вид фундамента для фахверка – свайное поле с обвязкой из бруса. Металлические сваи имеют вид больших шурупов, которые вкручиваются в грунт. Каждая из них выдерживает нагрузку до 6 тонн.
  2. Силовой каркас.
    Стойки, балки, раскосы изготавливаются из высокопрочных древесных материалов, способных противостоять значительным нагрузкам.
  3. Стеновые панели.
    Для заполнения межкаркасного пространства могут использоваться различные варианты: саман, кирпич, натуральный камень, цементно-стружечные плиты (ЦПС), стекло- и теплопакеты.


Рис.2. Основные узлы фахверкового дома: фундамент, каркас и стеновые панели.

Как строит фахверковые коттеджи компания Garden House

Для возведения таких домов используются надежные материалы и современное оборудование. Фундамент устраивается из прочных винтовых свай Krinner. К нему крепится нижняя обвязка из бруса.

Силовой каркас состоит из вертикальных стоек и горизонтальных балок, без раскосов. В качестве материала используется конструкционный брус BSH, склеенный из горизонтальных ламелей. Он изготавливается в заводских условиях из хвойных пород дерева и предназначен для несущих конструкций. Все соединения крепятся шпильками с шайбой и гайкой. Стабильность узлов, на которые падает повышенная нагрузка, усиливается металлическими скобами или пластинами.

Для устройства крыши возводится стропильная система из клееного бруса BSH, монтируются сэндвич-панели с PIR утеплителем, укладывается фальцевая кровля из крашеных профилированных листов.

Наружные стены формируются из ЦСП, которые сочетают в себе лучшие свойства цемента и дерева. Швы после монтажа панелей шпаклюются, а поверхность фасада покрывается краской на резиновой основе, имитирующей штукатурку. В соответствии с проектом, некоторые секции могут заполняться энергоэффективными стеклопакетами DS.


Гарден Хаус возводит стеновые панели фахверкового дома из ЦСП листов .

Преимущества домов в стиле фахверк

Плюсы выбора этой технологии:

  • Экономия дорогой древесины.
    Клееный брус расходуется только для строительства силового каркаса и системы стропил.
  • Малый вес дома.
    Даже для двухэтажного строения можно использовать облегченный свайно-винтовой фундамент.
  • Быстрые темпы строительства.
    Применение современных технологий помогает максимально сократить сроки возведения каркасного дома.
  • Широкие возможности для остекления.
    Благодаря стабильности и жесткости конструкции можно монтировать безрамные светопрозрачные системы большой площади.
  • Долговечность.
    В Германии сохранились дома, построенные по технологии фахверк, которым более 200 лет.

Минусы фахверковых коттеджей

Идеальных строительных технологий не существует, и у домов с деревянным каркасом также есть недостатки. Один из самых существенных минусов состоит в том, что стены таких строений имеют небольшую толщину, поэтому приходится тратить дополнительные средства на утепление конструкции. При наличии панорамного остекления потребуется еще больше средств на отопление. К недостаткам фахверка относят и более высокую стоимость строительства, по сравнению с каркасными домами другого типа.

Компания Garden House возводит фахверковые коттеджи с применением функциональных материалов и современных технологий. Это дает возможность повысить теплоизоляцию таких домов и снизить их себестоимость.

Source: garden-house.ru

Читайте также

stroyka.ahuman.ru

Фахверк металлоконструкции это — Портал о стройке


Сервер бесплатной информации, нормативно-технической и популярной литературы для специалистов строительной и смежных отраслей, студентов ВУЗов и колледжей строительных специальностей, частных застройщиков.


Звукоизоляция и утепление зданий, сооружений, помещений и инженерных систем.
Грамотный выбор стройматериалов и конструктивных схем, надёжный монтаж.
Сопутствующие ремонтно-строительные и восстановительные работы.

Фахверк. Фахверком называют систему конструктивных элементов (стоек, ригелей, распорок), служащих для поддержания стенового ограждения здания, а также для оформления проемов в стенах здания (окон, ворот для автомобильных и железнодорожных въездов).

Система элементов фахверка зависит от вида применяемого стенового ограждения. Так, в продольных панельных стенах (при горизонтальной разрезке их) панели, как правило, крепят непосредственно к колоннам. Элементы фахверка здесь не нужны. При вертикальной разрезке стен для крепления панелей применяют горизонтальные ригели швеллерного или двутаврового сечения. Такие ригели крепят к стальным колоннам непосредственно болтами или с помощью приваренных к колоннам опорных столиков.

В одноэтажных производственных зданиях для торцевых стен вследствие больших пролетов (12 ... 30 и более) всегда устраивают стальной фахверк с промежуточными стойками (колоннами). Стойки такого торцового фахверка верхними концами опираются на поперечные связевые формы в уровне нижних поясов стропильных ферм. При горизонтальной разрезке стен панели крепят обычными способами непосредственно к стойкам фахверка, а при вертикальной - к дополнительно закрепляемым на стойках горизонтальным ригелям (см. схему ниже, поз. а, б).


Схемы фахверка торцовой стены двухпролетного корпуса (а) и крепления стоек фахверка

1 - колонны, 2 - стропильные фермы, 3 - стойки (колонны) фахверка, 4 - распорки, 5 - панели стен горизонтальной разрезки, 6 - поперечная связевая ферма, 7 - фасонная листовая пластина.

При монтаже стойки фахверка устанавливают на фундаменты такими же способами, как рядовые стальные колонны. Прикрепляют верх стойки к поясу связевой фермы фасонными листовыми пластинами толщиной 8 ...10 мм. Пластина выполняет одновременно роль шарнира, не препятствующего прогибу стропильных ферм под нагрузкой. Соединение выполняют на болтах. Два монтажника, находящиеся наверху (на связевой ферме) прикрепляются стропами предохранительных поясов к страховочному канату, натянутому по торцевой стропильной ферме. Один из них подтягивает за оттяжку стойку к месту крепления, другой совмещает оправкой отверстия соединительных элементов и стойки, вставляет болты с шайбами, навинчивает от руки гайки. Болты затягивают оба монтажника совместно.

После установки стоек фахверкового торца монтируют горизонтальные распорки (для повышения продольной жесткости стоек) или ригели фахверка (для навешивания на них панелей стен). Распорки или ригели закрепляют на стойках болтами. При установке фахверковых ригелей монтажники пользуются либо заранее закрепленными на стойках, до их подъема, лестницами, либо передвижными гидроподъемными подмостями на авто шасси.
Для крепления панелей (вертикальной разрезки) к ригелям применяют металлические кляммеры или крючья. Ограждениями в таких конструкциях обычно служат облегченные металлические или асбестоцементные панели.

Оконные переплеты. Оконные проемы в производственных зданиях заполняют, как правило, стальными оконными переплетами. Их размеры и конструктивные решения стандартизированы. Это позволяет изготовлять переплеты в виде цельных панелей на размер проема (см. схему ниже, поз. а, б). Панели переплетов устанавливают по ходу монтажа стеновых панелей с тех же подмостей.


Стальные оконные переплеты

а - глухие одинарного остекления, б - открывающиеся двойного остекления.

Сначала панели переплетов опускают на опорные консоли (столики) из уголков, приваренные к колоннам. Затем, ослабив стропы, приводят панель в проектное положение и прикрепляют верхнюю и нижнюю часть ее к деталям колонн. Сопряжение оконной панели с железобетонными стеновыми панелями и железобетонными колоннами показано на схеме ниже, поз. а, б.


Сопряжение стальных оконных панелей со стеновыми панелями и колоннами

а - горизонтальное, б - вертикальное; 1 - стеновая панель, 2 - деталь крепления, 3 - колонна, 4 - закладная деталь, 5 - оконная панель, 6 - раствор, 7 - упругая прокладка.

Оконные панели часто монтируют укрупненными блоками (картинами). Иногда их укрупняют в блоки вместе с элементами фахверка и импостами и устанавливают крупноразмерными элементами стенового ограждения. Стыки между оконными и стеновыми панелями заделывают в соответствии с указаниями проекта, которыми обязательно предусматривается уплотнение стыков синтетическими упругими прокладками.

Фонари. Фонарные переплеты. Несущие конструкции фонарей: фонарные фермы, продольные связи, прогоны - монтируют теми же способами, что и стропильные конструкции. Для обеспечения устойчивости первые две установленные фермы фонаря раскрепляют расчалками за смонтированные стропильные фермы в местах, указанных в проекте производства работ. После установки связей, прогонов и проектного закрепления ферм расчалки снимают. Каждую последующую ферму фонаря до расстроповки временно закрепляют распорками (расчалками) к ранее установленной.

В зависимости от назначения фонари производственных зданий подразделяются на светоаэрационные (с глухими и открывающимися остекленными переплетами) и аэрационные (с встроенными щитами). Щиты закрепляются на консольной части ферм фонаря, могут поворачиваться вокруг нижнего шарнира, благодаря чему регулируется сила тяги фонаря.

Переплеты или оградительные ветроотбойные щиты фонарей монтируют панелями длиной, равной шагу между фермами фонаря. Фонарные светоаэрационные панели изготовляют целиком на заводе из легких профилей. Верхними прогонами они навешиваются на стойки поперечных фонарных ферм. Ветроотбойные щиты устанавливают на консоли поперечных фонарных ферм и закрепляют шарнирами.

Фонарные (верхнеподвесные) панели переплетов монтируют с плит покрытия вручную или с помощью блоков и лебедок и закрепляют с приставных (прислонных) лестниц.
