Для чего нужен дверной фиксатор

Открывание и закрывание – обычные функции дверей. Иногда необходимо, чтобы они были в неподвижном состоянии. Для того, чтобы выполнить фиксацию двери в закрытом положении, используются специальные дверные фиксаторы.

Многие не считают дверные фиксаторы необходимыми. Но это не так, ведь они имеют ряд полезных преимуществ.

  • Защита дверного полотна. Закрыв дверь и провернув фиксатор можно избавить её от лишнего движения.
  • Защита стены от сильного удара дверью. Когда в доме сквозняки, лучше удерживать двери в закрытом положении.
  • Предупреждение лишнего распахивания двери.
  • Защита от случайного закрывания двери.

Дверной фиксатор – фурнитура, без которой не может обойтись не одна сантехническая дверь. Каждый человек, принимая ванную или заходя в туалет, закрывает за собой дверь и желает, чтобы она оставалась в таком положении даже в том случае, если в неё хочет войти ещё кто-то. То же самое происходит в туалетах общественных заведений. Кинотеатр или гипермаркет, ресторан или развлекательный комплекс имеют туалеты с несколькими кабинами, каждая из которых надёжно запирается от посторонних.

Дверные фиксаторы хороши в любом домашнем интерьере. Когда в доме есть маленькие дети, обезопасить могут только фиксаторы. Они не дадут случайно закрыться в комнате, а также смогут защитить детские пальчики от нежеланных травм и ушибов захлопнувшейся дверью. Также дверные стопоры на ручках помогут не впустить детей в комнату, где находятся ценные вещи. Закрыть двери от посетителей можно также в офисе, кабинете и т.д.

Фиксатор — дополнительный замок

Установка дверного фиксатора предполагает собой установку дополнительного небольшого замка, использовать который можно только с одной стороны помещения или комнаты. Многие межкомнатные двери компании ДверьЭкспо продаются с ручками со встроенными фиксаторами. Такой фурнитурой могут быть ручки-кнобы или поворотные ручки.

Благодаря им можно фактически управлять дверью, запретить доступ людей, находящихся по ту сторону комнаты или дома. Фиксатор позволяет уединиться в личном кабинете, своей комнате, ванной, туалете и т.д. Всё, что нужно, чтобы запереть или открыть дверь – провернуть ручку изделия.

Фиксатор, встроенный на ручке, даёт возможность получить функциональную фурнитуру для двери. Как правило, сам замок находится внутри корпуса ручки, а его движимая часть располагается снаружи. Все без исключения фиксаторы позволяют открыть двери с обратной стороны в случае поломки механизма защёлки. Для того, чтобы это сделать, на противоположной стороне ручки есть специальное отверстие для ключа. Обычно ключ представляет собой плоскую карточку и продаётся в комплекте с фурнитурой. Если же ручка или фиксатор из недорогой коллекции, такого ключа может не быть. Вместо него можно использовать любое подручное средство, например, монету или отвёртку.

Фиксаторы могут использоваться и как самостоятельные изделия. Если поворотная ручка с защёлкой выйдет из строя, она потребует замены всего изделия или хлопотливой работы по подбору подходящего этой модели отдельного фиксатора. Если же он покупается отдельно и к нему подбирается ручка, в таком исполнении замена одной детали будет обходиться значительно дешевле. К любому отдельному запорному элементу можно подобрать по цвету и дизайну поворотную ручку, чтобы дверь имела полноценный вид и функции.

В нашем магазине представлено многообразие коллекций фиксаторов разной формы, размера, цвета, под которые также можно отдельно подобрать дверные ручки. Звоните нам и мы сможем предложить вам отличный вариант фурнитуры индивидуально для ваших межкомнатных дверей.

Подвеска Н=65 5.1-А — Цинк

Фиксатор ручки двери позволяет запереть дверь изнутри помещения. Согласно своему названию, он фиксирует ригель замка или язычок межкомнатной защёлки таким образом, что открыть дверь снаружи нельзя. Отличительной особенностью запирания двери при помощи фиксатора является простота.

Дверь запирается буквально одним движением – лёгким поворотом небольшого вертушка фиксатора. А затем так же легко отпирается.

Конструктивно фиксатор представляет собой две накладки, соединённые между собой квадратом. Накладка, которая устанавливается внутри помещения, имеет поворотную ручку. Наружная накладка-заглушка несёт не только декоративную функцию. В большинстве случаев она представляет собой устройство для экстренного открывания двери.

Назначение фиксаторов

Дверные ручки с фиксатором для межкомнатных дверей используются в различных помещениях, где есть необходимость ограничения доступа посторонним людям. Прежде всего, это сантехнические помещения: ванные и душевые комнаты, туалеты. Однако фиксаторы зачастую применяются и на других межкомнатных дверях, которые хотя бы изредка требуют запирания. Это двери кабинетов и библиотек, а иногда и спален.

Есть помещения, двери в которых оснащать фиксатором нецелесообразно. Это, например, кухонные двери или двери, ведущие в детскую комнату. В последнем случае, кстати, ставить ручки защелки для межкомнатных дверей с фиксатором настоятельно не рекомендуется. Ребёнок может случайно запереться в комнате и не уметь открыть дверь. Впрочем, именно для таких случаев внешние накладки всех фиксаторов оснащены устройством экстренного открывания.

Фиксаторы дверных ручек «НОРА-М»

Широкий ассортимент скобяных изделий торговой марки «НОРА-М» предполагает множество комплексных решений. Поэтому на нашем сайте можно купить оптом ручки для межкомнатных дверей с фиксатором, идеально подходящим и конструктивно, и по стилю. В комплектацию всех фиксаторов входит:

  • две накладки,
  • стопорный винт,
  • комплект крепежа (шурупы).

Фиксаторы «НОРА-М» предназначены для установки на деревянные межкомнатные двери. Соединительный квадрат фиксаторов имеет стандартное сечение 6х6 мм. Это позволяет использовать его не только с изделиями «НОРА-М», но и с корпусами замков и защёлками других производителей.

Удобство каталога заключается в том, что в названиях моделей отражены характеристики изделий. Литеры «НФ» обозначают «накладка под фиксатор». Литерой «А» обозначается круглая форма розетки, «К» – квадратная.

Фиксаторы Clásico

Стилистически эта линейка фиксаторов идеально дополняет ручки торговой марки «НОРА-М» одноимённой серии. Фиксаторы Clásico изготавливаются из сплава цинка, алюминия и меди (ЦАМ). Все изделия имеют пятислойное покрытие методом гальванизации. Оно защищает поверхность изделия от механических повреждений, а также обеспечивает металлу защиту от влаги (что особенно важно на сантехнических дверях). Помимо защитной функции, гальваническое покрытие также несёт эстетическую нагрузку. Дело в том, что метод гальванизации позволяет придать изделию стойкий, ровный и красивый цвет.

К слову о цвете. Фиксаторы ручки двери Clásico представлены двумя моделями: на круглой и на квадратной розетке. Широкая цветовая палитра включает 12 вариантов расцветки фиксаторов. Здесь представлены и классические цвета (такие как «хром», «золото»), и цвета «под старину» («старая медь», «старая бронза»), и ультрасовременные «графит» и «белый жемчуг».

Фиксаторы Clásico упакованы в фирменную бело-оранжевую коробку, имеющую отверстие под евро-слот. За годы присутствия марки «НОРА-М» на российском рынке дверной фурнитуры её упаковка стала узнаваема покупателями на полках розничных магазинов. Высокое качество фиксаторов Clásico подкрепляется гарантией на их работу в течение 5 лет.

Фиксаторы ECO

В данной линейке так же представлены две модели фиксаторов: на круглой и на квадратной розетке. Отличие данных изделий от серии Clásico заключается, прежде всего, в материале изготовления. Фиксаторы ECO производятся из алюминиевого сплава. Они подходят для комплектации алюминиевых дверных ручек «НОРА-М» серии AL.

Фиксаторы серии имеют гальваническое покрытие, гарантия на их работу – 1 год. В линейку ECO входят изделия эконом-класса. Однако уменьшение цены происходит отнюдь не за счёт снижения качества изделий. В данном случае снизить цену помогает, например, упрощённая упаковка: это белая коробка с отверстием под евро-слот.

Ручки для межкомнатных дверей с фиксатором имеют широкую область применения. Торговая марка «НОРА-М» предлагает комплексные решения для оснащения дверей всей необходимой фурнитурой, в том числе – дверными ручками с фиксаторами.

Дверной фиксатор поворотный на квадратном основании COLOMBO PT19BZG6-CM — «Стильные дверные фиксаторы COLOMBO PT19BZG6-CM для ручек COLOMBO Roboquattro S + инструкция по монтажу»

Приветствую бродяги!

Наконец то дошли руки и я продолжаю свой обзор дверной фурнитуры от компании COLOMBO, в этот раз рассмотрим дверные поворотные фиксаторы на квадратном основании модель PT19BZG6-CM в цвете матовый хром, которые уже больше месяца лежали и ждали свое время.

Данные фиксаторы идеально подходят к дверным ручкам COLOMBO Roboquattro S ID51RSB-CM (ранее были на обзоре).

Фиксаторы производиться в Италии, но я не нашел информацию «Made in Italy» на упаковке, гарантия составляет 10 лет.

Покупал в магазине todoor недалеко от метро Сокол.



Упаковка и комплектация:

Про упаковку фиксатров COLOMBO PT19BZG6-CM сложно написать, что то подробное тк продаются в полиэтиленовом пакете.

Фискастор поставляется в полностью разобранном виде, каждая розетка аккуратно упакована матерчатую тряпочку, что бы исключать возможные дефекты при транспортировке.

Приятно радует комплект для монтажа, он включает в себя все необходимое для установки (шурупы, шестигранник и тд), потребуется только крестовая отвёртка и руки.



Внешний вид:

Фиксаторы COLOMBO PT19BZG6-CM внешне повторяют дизайн дверных ручк COLOMBO Roboquattro S.

Розетки фиксатора

Они выполнены из материла латуни, из которого делается почти вся фурнитура «премиум» сегмента, с напылением из матового хрома.

Понравилось, что каждый движущиеся элемент снабжен пластмассовой прокладкой, что бы исключить трения метал об металл.

Размер фиксатора составляют 30 мм в глубину, размер квадратной «розетки» 52 мм на 52 мм.



Монтаж фиксаторов:

Для начала необходимо установить монтажный квадрат идущий в комплекте, так что бы широкое отверстие расположилось снизу, а после этого надеть на него механизм крепления розеток.

Тут сразу может возникнуть сложности, тк механизм не подпружиненный и начинает вращаться вокруг цилиндра.

Двумя шурупами из комплекта нужно прикрутить механизмы к двери.

Теперь нужно паз (выемка) на «розетке» должен совпасть с шипом на механизме.

После этого необходимо надеть «розетку» до упора и проверить, что фиксатор выполняет свои функции и блокирует\разблокирует дверной замок.



Когда все проверено, необходимо положить пальцы на верхнюю частью «розетки» и посильнее надавать до щелчка, тоже самое повторяем с нижней частью «розетки». Далее следует повторить аналогичную процедуру с другой стороны.

Вкручиваем фиксирующий болтик до упора входящем в комплект шестигранником, что бы фиксатор не шатался.

Хорошо, что болтик обмазан фиксирующим герметиком для того, что бы он со временем не выкрутился.



Все дело сделано, мы установили дверные поворотные фиксаторы COLOMBO PT19BZG6-CM, прикрепляю несколько фотографий:

Выводы:

Считаю, дизайн фиксаторов COLOMBO PT19BZG6-CM является универсальным решением, подходящий практически под любую по стилю дверь.

В принципе выбора особого не было, тк к ручкам COLOMBO Roboquattro S ID51RSB-CM подходили по дизайну только эти фиксаторы.



Хотелось бы, что бы цена была немного пониже, но материал латунь используемый в фиксаторах заметно дороже, чем ZAMAK.

Форма фиксаторов COLOMBO PT19BZG6-CM удобная, при блокировке\разблокировке не вызывает дискомфорта.



Возможно присутствует одно неудобство, это механизм «розетке», который при монтаже всячески хочет провернуться и его сложно выставить параллельно другому механизму, где расположена ручка (в случае круглого основания такой проблемы быть не должно).



ПС Еще раз большое спасибо менеджеру Марии из todoor за консультацию и дополнительную скидку за покупку двух пар ручек и заверток к ним. =)

Тёплые евроокна из массива сосны | Компания «ПЕНЗА МАССИВ»

Теплые окна и балконные двери — это идеальный вариант для деревянных домов (оцилиндровка, брусовые дома, сборно-щитовые дома), загородных домов и коттеджей, кирпичных домов, а также для дачи, бани, сауны и балконные двери из массива сосны (клееный брус 70х80) собственный вид профиля и уплотнителя, фурнитура INTERNIKA, стеклопакет 24 и 32мм.

Теплые окна из массива сосны сочетают в себе все плюсы обычных деревянных и пвх окон.

 Окна из массива сосны – это традиционное решение остекления ЖИЛЫХ ПОМЕЩЕНИЙ.

Окна из массива сосны имеют ряд преимуществ перед пластиковыми рамами:

  • окна из сосны «дышат», сосна, являясь природным материалом, за счет свойств дерева самостоятельно регулирует циркуляцию воздуха в помещении, не создавая при этом «парниковый эффект»
  • окна из сосны более легкие
  • окна из сосны не желтеют со временем как пластиковые, наверное, все обращали внимание, прогуливаясь по городу, что через 1-2 года уличные откосы на пластиковых окнах все еще белые, а вот сами окна имеют желтоватый оттенок.
  • окна из сосны экологичные
  • окна из сосны более красивы за счет волокон на древесине подчеркнутых декоративными пропитками
  • менее подвержены колебаниям температур
  • за счет водных лаков большее время не меняют цвет (гарантия 5 лет на ВЛКП)
  • в солнечную погоду выделяют приятный смолистый аромат
  •  меньше притягивают пыль и грязь с улицы на саму конструкцию
  • понравившейся Вам цвет конструкции не увеличивает ее стоимость в 1,5 раза

Являясь производителем, мы имеем возможность изготовить конструкции как стандартного, так и не стандартного размера необходимого именно Вам. Широкий выбор лакокрасочных покрытий и цветов позволяет изготовить конструкции различных ценовых диапазонов.

Наши теплые окна и балконные двери изготовлены из клееного соснового бруса толщиной 70х80мм, створки имеют два контура уплотнителя, однокамерный стеклопакет 24 мм или двухкамерный стеклопакет 32мм установлен на герметик и на уплотнитель, что позволяет в случае необходимости заменить стеклопакет не повредив ЛКП конструкции.

Конструкции могут быть изготовлены трёх типов открывания: глухие, поворотные, поворотно-откидные.

К конструкциям можно заказать различные комплектующие подоконники, откосы, обналичку  как деревянные в цвет конструкции, водоотливы и москитные сетки белого или коричневого цвета.

   Выезд замерщика в черте города бесплатно!!!

Особенности монтажа ручки защелки на межкомнатные двери: назначение, демонтаж и установка

Среди всех элементов, которыми могут быть оснащены межкомнатные двери, следует выделить такой, как ручки-защелки. Их отличает не только эстетичный дизайн, но и практичность. Необходимы же эти изделия для того, чтобы надежно зафиксировать створку.

При наличии в конструкции межкомнатной двери ручки-защелки исключаются случаи самостоятельного открытия и закрытия двери, вызванного воздействием сквозняка. Этому способствует конструкция и принцип работы этого элемента. Особое внимание заслуживают характеристики изделия, среди которых следует назвать универсальность, исправность и отсутствие проблем в использовании.

Какими бывают ручки защелки ?

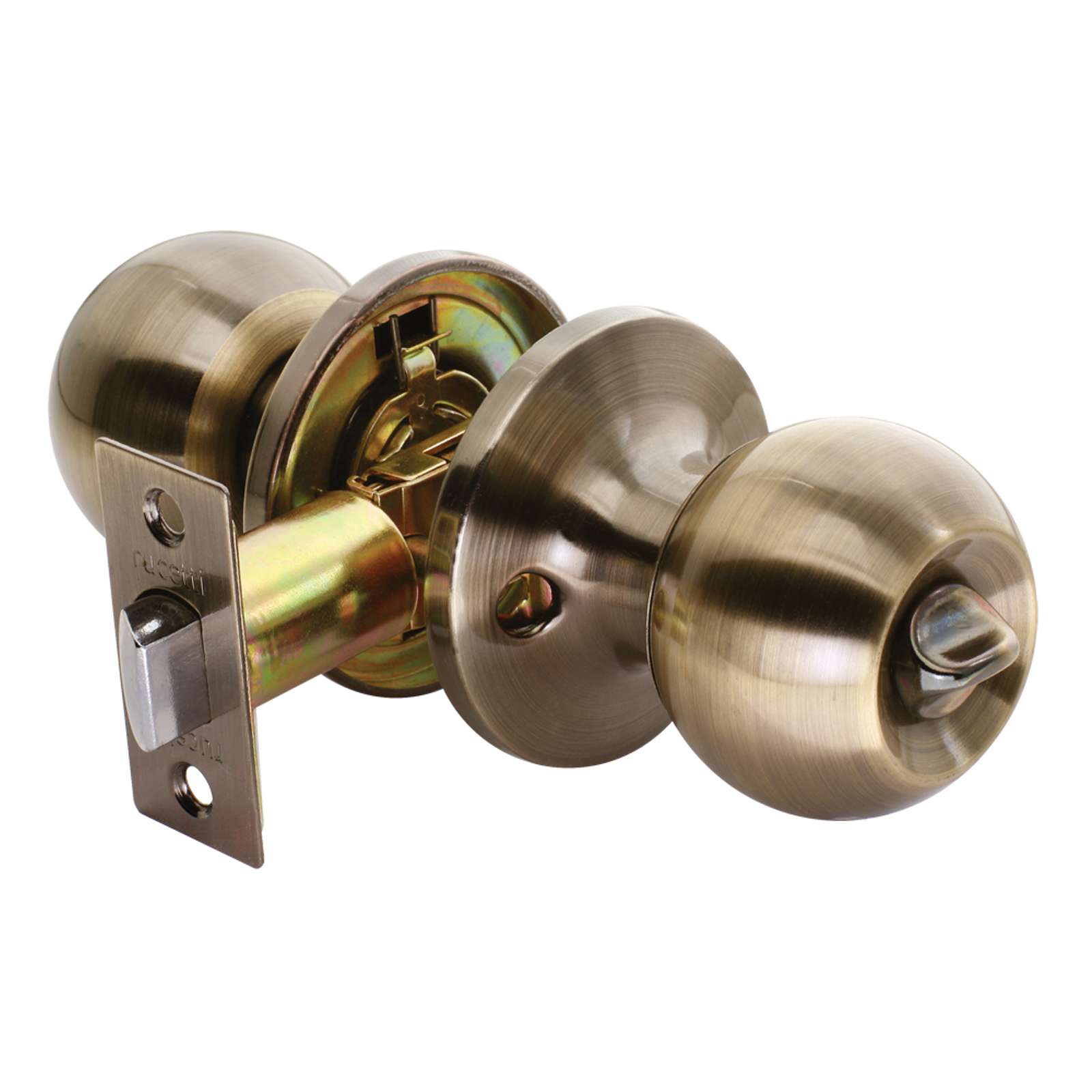

В качестве главного элемента рассматриваемого механизма выступает фалевое устройство, обеспечивающее защелке подвижность, в результате чего при повороте либо нажатии она запирает дверную конструкцию.

Если исходить из типа используемого механизма, то можно выделить следующие виды ручек-защелок:

  1. Устройство с поворотным механизмом, выполненным в виде ручки-ноб. Если присмотреться к этой модели, то в центре можно увидеть замочную скважину, а на тыльной стороне фиксатор. Чаще всего подобными механизмами оснащают дверные блоки, устанавливаемые в жилых помещениях.
  2. Устройство с нажимным механизмом — они срабатывают за счет силы, которую прилагают к рычагу ручки. Во время работы подобных изделий защелка входит в толщу полотна, за счет чего створка запирается.
  3. Устройство со стационарным механизмом — для их монтажа на полотно межкомнатной двери используют шурупы, при этом исключается прямой контакт с замочным устройством. Часто изделия поставляются вместе с защелкой роликового типа, функция которой заключается в запирании двери.

Назначение защелки

На сегодняшний день на рынке представлено большое количество моделей подобных изделий, которые по конструкционному исполнению заметно отличаются от первых образцов этих механизмов. Однако и в тех, и в других по-прежнему предусмотрена основная их функция, которая сводится к удерживанию створки в закрытом, но не запертом положении.

Оценить по достоинству эту опцию владелец может в том случае, когда межкомнатная дверь разделяет отапливаемое помещение от неотапливаемого. Если межкомнатная дверь будет максимально плотно прилегать к створке, то это поможет свести к минимуму потери тепла и лучше защитить от проникновения посторонних шумов. Также этот элемент будет весьма полезен и в летние месяцы, когда температура повышается до критических отметок: если комната будет достаточно хорошо изолирована, то кондиционеру потребуется меньше времени на то, чтобы создать в нём комфортный тепловой режим, для чего ему не нужно будет повышать интенсивность работы.

Также следует обратить внимание на такой важный момент, как травмоопасность. Нередкими являются ситуации, когда сквозняк заставляет межкомнатную дверь произвольно открываться, что может нанести травму ребенку или взрослому человеку. При наличии же в конструкции межкомнатной двери ручки с защелкой подобное исключается. Немаловажно и то, что этот аксессуар не способен изменить внешний вид межкомнатной двери, поскольку он тщательно замаскирован.

Как демонтировать ручку?

Решив вопрос с предпочтительным вариантом фурнитуры для межкомнатной двери, можно начинать демонтаж, а затем и установку нового устройства.

Во время выполнения демонтажа ручки с механическим фиксатором первым делом нужно извлечь шурупы, для чего используют отвертку.

После этого необходимо вытащить систему накладок, которая позволит извлечь и само изделие вместе со стержнем, удерживающим механизм внутри полотна.

Необходимо взять гаечный ключ, выкрутить стержень, а затем вытащить обмотанный пружиной поворотный механизм из ручки. Для выявления причины неисправности механизма и определения своих дальнейших действий следует внимательно осмотреть ручку. Хотя известно несколько методов, позволяющих выполнить демонтаж ручки округлой формы с фиксатором, все же мы остановимся на одном из наиболее простых и эффективных.

  1. Необходимо взять плоскую отвертку и убрать закладку на той части двери, на которой располагается устройство с фиксатором. Вы сможете упростить задачу по демонтажу, если надавите на открывшийся стопор и в то же время начнете тянуть ручку на себя.
  2. При помощи отвертки нужно выкрутить два винта, а зачем снять с поверхности двери части ручки-защелки.
  3. Выполнив эту операцию, следует уже вытаскивать сам механизм с фиксатором. Для этого нужно открутить шурупы, которые помогут освободить фиксирующую защелку.

Установка дверной ручки с фиксатором

К процессу монтажа новой ручки следует подойти с максимальной серьезностью, поскольку здесь риск ошибки гораздо велик, нежели при ее замене. Дело в том, что во время замены вам следует знать, каков был порядок демонтажа. В этом случае вам останется выполнить все действия в обратной последовательности. Если же вы установили новые межкомнатные двери, то вам придется приложить максимум усилий для того, чтобы выполнить монтаж ручки-защелки строго в соответствии с технологией.

В процессе монтажа фурнитуры с механизмом защелки на межкомнатную дверь следует выполнить следующие основные этапы:

  • разметка полотна;
  • высверливание отверстия;
  • монтирование и крепление.

Разметка полотна

Во время выполнения этой работы нужно действовать предельно аккуратно. Чтобы вам было проще решить эту задачу, желательно вначале снять полотно межкомнатной двери. Есть модели дверей, которые имеют нанесенные предварительно производителями контуры мест. Хотя это и кажется удобным, все же не следует ориентироваться на них.

При определении высоты, на которой будет размещена ручка, следует от нижней части пола отмерить расстояние 80-100 см.

После этого нужно выбрать центр места размещения ручки-защелки. Далее нужно разметить на торцевой части конструкции место, куда будет входить язычок механизма. Это делается путем нанесения горизонтальной линии и отметки центра толщины полотна. Размещать корпус следует с тем расчетом, чтобы он не мог выйти за пределы полотна. Подобное его расположение следует разметить с каждой из сторон.

Высверливание отверстия

Для создания отверстия, в которое будет помещен механизм, следует использовать коронки по дереву.

Чтобы сделать паз для язычка, необходимо использовать направляющие и перьевое сверло.

Для удаления остатков древесины используют стамеску, которой необходимо работать, ориентируясь на нанесенные заранее линии. Важно следить за тем, чтобы вы не выбрали больше, чем требуется. Для этого время от времени нужно сверяться с глубиной кармана. Понять, правильно ли вы все сделали, можно в том случае, если после ввода в отверстие пластина механизма не выходит за пределы плоскости торца двери.

Монтаж и крепление

Берем механизм, помещаем его в сделанное отверстие, а затем фиксируем его пластину при помощи шурупов. Чтобы вам было легче вкручивать шурупы, вы можете предварительно сделать соответствующие пазы. Благодаря этому при креплении пластины шурупами вы будете уверены, что они войдут достаточно ровно. Далее переходят к установке стержня, а затем начинают собирать ручку.

При помощи перьевого сверла нужно сделать заранее размеченный паз. Здесь вам важно убедиться, что находясь в коробке, он сможет полностью выходить из защелки. Если с этим нет проблем, то можно начинать вырезать контур для пластины, используя стамеску.

Установка пластины ответной части выполняется по такой же схеме, что и основного корпуса: ее следует полностью поместить в полотно и зафиксировать при помощи шурупов. После этого можно закрыть дверь и убедиться, правильно ли работают межкомнатные ручки. Если механизм функционирует без замечаний, то это станет поводом для того, чтобы гордиться выполненной работой.

Такой элемент, как ручка-защелка способен заметно повысить уровень удобства при пользовании межкомнатной дверью. Причем здесь имеется ввиду не только повышение теплоизоляционных и шумоизоляционных характеристик помещения в результате оснащения подобным механизмом межкомнатной двери, но и обеспечение безопасности. Дело в том, что, благодаря ручке-защелке можно исключить ситуации, когда межкомнатная дверь неожиданно ударяет входящего человека из-за сильно сквозняка.

Поэтому решение установить ручку-защелку на межкомнатную дверь представляется разумным. Причем справиться с этой работой под силу любому владельцу. При условии, что вы тщательно ознакомитесь со всеми этапами работ по демонтажу и установке ручки-защелки и будете в точности соблюдать порядок выполнения всех операций, можете быть уверены, что выполните эту работу на высоком уровне. Благодаря этому вы сможете воспользоваться всеми преимуществами этого механизма.

Защелка дверная с фиксатором, межкомнатные ручки с защелкой и фиксатором

На сегодняшний день на рынке сбыта реализуется огромное количество фурнитуры, объекты которой отличаются друг от друга, не только качеством, но и сложностью изготовления.

Виды защелок на дверь

Если вы решились купить себе защелку, вы должны осознавать, что защелкой можно было выполнять функции, обеспечивающие вашу конфиденциальность и безопасность на высшем уровне, чтобы фурнитура была функциональной, и соответствовала требованиям предоставления удобства. В самых частых случаях, потребители приобретают наиболее известные и распространенные виды фурнитуры.

По особенности работы структуре, врезной замок защелка может быть выполнена в различных вариациях, включающих в себя: Защелки для межкомнатных дверей на магните. Это элементарнейший вид фурнитуры для межкомнатных дверей, который представляет собой две планки, которые заменят замок или фиксатор, одна железная другая магнитная, Они установлены на двери и дверном проеме.
Таким образом, когда вы закрываете, магнит схватывает железную планку и держит плотно, с необходимой силой, чтобы удержать затворенной. При попытке открыть, защелка дверная не будет сопротивляться, и дверь легко откроется. Такие защелки межкомнатные встречаются весьма часто в домах, офисах, спортклубах, везде, потому что они вставляются в двери тумбочек, шкафов. Установка этого варианта — врезной фиксатор защелка межкомнатных дверей, будет целесообразным иллогичным, в доме, где есть ребенок, так как открывание будет облегчено. Более усложненные конструкции такой фурнитуры, отличаются механизмом и работой от других стандартных вариантов.

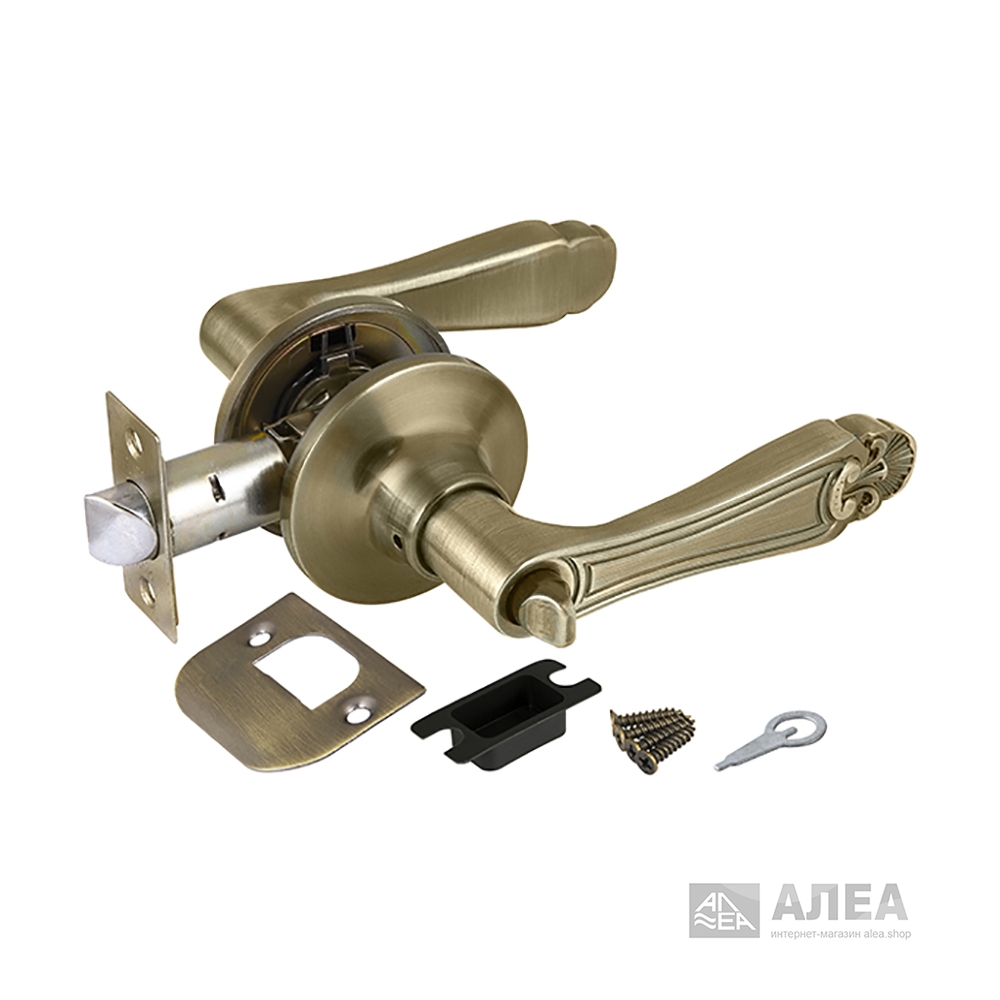

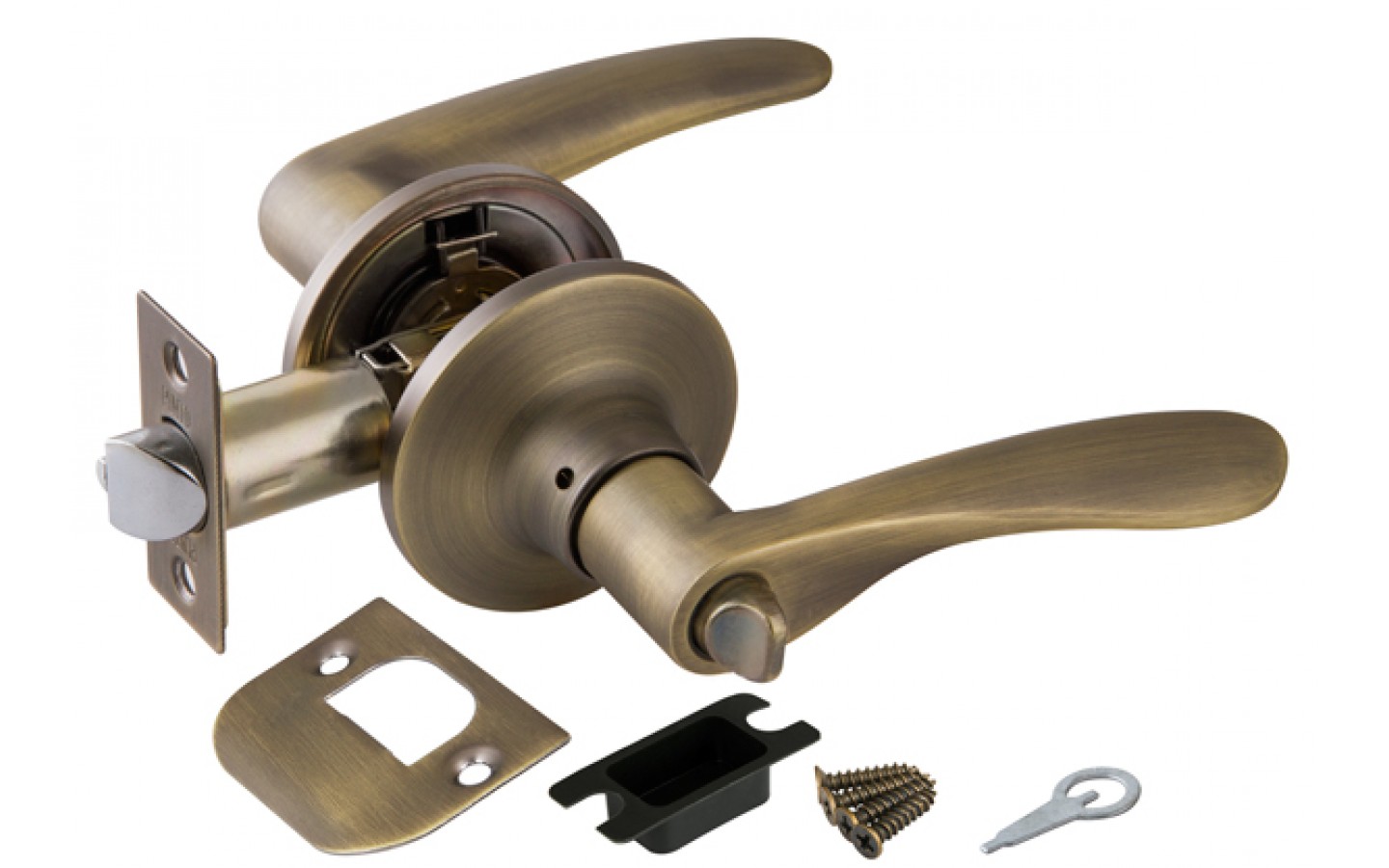

Фалевый фиксатор-защелка. Они бывают двух видов, без фиксатора, и с его наличием. В целом это механизмы, созданные для, того чтобы запирать. В этих защелках важную и решающую роль играет косоугольный пружинный язычок, который при закрытии фиксирует ее и не дает отвориться. Двери с такой фурнитурой открываются благодаря повороту ручки или нажиму.

Чтобы ее закрыть вам понадобится приложить некоторое физическое усилие, так как у такой двери не будет функции «прилепиться к магниту», как у двери на магните.

Не смотря на то, что этот вариант межкомнатных дверей не так удобен как магниты, этот вид один из самых распространенных. Этот вариант обозначен как один из самых оптимальных вариантов для дома. Так же немалой популярностью пользуются фалевая фурнитура с элементом «фиксатор». Они устанавливаются и имеют две нажимные ручки с двух сторон а так же поворачивающуюся кнопку со стороны помещения. Эта кнопка при приведение ее в действия фиксирует нажимные ручки, таким образом, нажатие ручек становится невозможным. Такую фурнитуру — фиксатор межкомнатных дверей лучше и целесообразнее всего устанавливать в туалетах и ванных комнат, потому что зачастую можно повернуть замок и вы сможете насладиться одиночеством.

Защелка фиксатор межкомнатных дверей на ролике. Такой врезной замок межкомнатных дверей станет самой прекрасной находкой для людей, которые во истину ценят качественную фурнитуру. Эта фурнитура крепится на выемке и когда нужно открыть, вам не нужно прилагать больших усилий.

Данную фурнитуру очень удобно применять на маятниковых дверях, так как ее можно будет без усилий открыть внутрь и наружу помещения.

Если у вас растет малыш дома, то этот вариант будет лучшим для вас и вашего ребенка, так как даже дети смогут без траты лишней энергии чтобы провести открывательные действия. Есть еще один вариант, называется врезной замок – задвижка. Эта фурнитура малофункциональна, и предназначена в большинстве случаев для межкомнатных дверей, которые редко открываются, под такую фурнитуру нужно использовать ключ.

Как правильно монтировать

В наши дни существует большое количество подобной фурнитуры, которые требуют индивидуального подхода при монтировании. Врезной фиксатор – врезной замок — защелка для межкомнатных дверей представляют собой механизмы, которые нужно монтировать в дверную коробку. Это могут быть простейшие по своей структуре варианты, а так же высокотехнологичная, высокопрочная и многофункциональная фурнитура, которая удовлетворит потребность даже самого вредного критика на всей земле. Вставляют такие защелки для дверей в коробку путем вырезания в ней отверстия для помещения фурнитуры.

Необходимо заметить, что дыру для замочной скважины делать нет необходимости. Чтобы верно установить врезную фурнитуру, мало знать свойства дерева.

Так же не маловажным является знание, как и где вырезать отверстие под фурнитуру. Для этого следует ознакомиться с советами профессионалов, так же почитать описание, приложенное к защелке производителем, в конце концов, нужны подходящие инструменты. Такая внимательность необходима, потому что многие замки очень привередливы к области врезания, и их нельзя вставлять в ту часть, где дерево полое. Начинать следует с выборки паза, после чего просверливается отверстие в нужном месте, туда обычно.
Затем нужно обработать получившееся отверстие стамеской, после чего примерить защелку. Если Отверстие не достаточно большое, тогда повторяем действия со стамеской. Если у вас врезной замок защелка с четырехгранным стержнем, тогда дело затруднится, и придется еще следить за уровнем расположение ручек. После этих действии нужно будет отметить на косяке место для отверстия под язычок. Это место отмечается карандашом, после чего вы должны стамеской сделать углубление в косяке под размер, чуть больше самого язычка. Затем защелки для дверей обычно фиксируют в проеме, и тестируем, если все в порядке, то вы — молодец, если язычок упирается в паз для язычка, тогда придется сделать его глубже.

Современные виды

Современный мир новых технологий дал нам новый вид подобной фурнитуры, он называется электромеханический врезной замок защелка. Такой врезной замок защелка в последнее время очень широко используется владельцами домов в частном секторе. Область их применения велика, но в основном это чаще всего входы.
Домофоны, которые так же очень распространены в частном секторе, поддерживают функцию фиксатор защелки для дверей дистанционно. Именно! Теперь защелку можно открыть, не находясь физически рядом с ней. Механизм их достаточно прост.

Представьте себе защелку, которая имеет две нажимные ручки. Та ручка которая находится с внутренней стороны может открывать в любое время, однако ручка, которая находится с обратной стороны никогда не будет открывать, пока ее не разблокируют или ключом (механически), либо дистанционно из помещения (электрически), отсюда и понятие Электромеханический. Эта фурнитура обеспечит вам и вашему имуществу безопасность, которую вы, возможно, искали очень долго. Электромеханическая фурнитура по своей уникальности удивляет, и делится на три главных вида:

  • Постоянно закрыта, то есть защелкой можно блокировать дверь, до тех пор пока электроподача на катушку замка не будет прервана, после чего этой же защелкой можно разблокировать дверь — когда электроподача прекращена, язычок замка становится подвижным, и дверь можно будет легко отворить, не прилагая усилий, так как фурнитура будет переведена в режим «Открыто», такая фурнитура называется нормально – открытой.
  • Второй тип это тип, называется защелкой нормально закрытой. Это означает то, что дверь будет блокирована защелкой, пока электроток подается на замок, но отличием от нормально открытого варианта, если защелка питается переменным током, то можно открыть дверь защелкой, не выключая тока, а просто нажав на кнопку открывания двери.
  • Арретированная электромеханическая фурнитура, этовид фурнитуры который будет блокировать дверь защелкой до тех пор пока не будет нажата соответствующая кнопка на блоке управления. При этом при нажатии кнопки и разблокировке двери защелкой, дверь блокируется защелкой снова после того как ее один раз закроют

Для нормального закрывания и открывания таких дверей, используют переменный и постоянный ток. Установка электромеханической фурнитуры, требует специальных знаний, и поэтому, лучше всего обратиться к специалистам.


Как открыть ручку межкомнатной двери: инструкция, причины, способы решения проблемы

  1. Главная
  2. Статьи
  3. Фурнитура
  4. Как правильно открыть ручку межкомнатной двери, если замок неисправен

Как всегда, самые неожиданные ситуации происходят в самый неподходящий момент. Именно к таким и относится внезапно закрывшаяся ручка межкомнатной двери. Такие ситуации не редкость и причин здесь может быть несколько начиная от поломки самого механизма, и заканчивая банальным захлопыванием от сильного хлопка.

К счастью, запорные механизмы на межкомнатных дверях достаточно простой комплектации и каких-то специальных навыков по взлому не потребуется. Рассмотрим самые распространенные сложившиеся ситуации и методы их решения, отвечая на самый главный вопрос: как открыть сработавшую ручку межкомнатной двери.

Фото 1 Устройство дверной ручки с фиксатором.

Причины, которые могут послужить захлопыванию межкомнатной двери

Для того, чтобы выйти из сложной ситуации необходимо выявить причину ее возникновения. Для этого стоит попытаться узнать почему сработала защелка на дверной ручке межкомнатной двери. Самыми распространенными причинами являются такие происшествия:

  • защелка, находящаяся в дверной ручке, заела или попросту сломана;
  • смещение запорного устройства в механизме ручки;
  • заедание скошенного подпружиненного язычка;
  • с обратной стороны в личинке был вставлен ключ, что является дополнительным препятствием для отпирания.

Для выявления основной причины закрытых дверей, необходимо взять отвертку и попытаться приподнять дверное полотно так, чтобы пошатывая его, увидеть место блокировки дверного механизма. После определения основной проблемы, необходимо принимать решение о последующих действиях по устранению данного вида поломки.

Способы решение проблемы с поломкой защелки

Самой распространённой проблемой являются запорные конструкции с защелкой установленные на межкомнатных дверях. Причиной может являться не довинченный до конца механизм, который через некоторое время после установки дает сбой, в следствии чего, при механическом воздействии на ручку, язычок остается выдвинутым и выглядывает из торца конструкции. Решением может послужить сильный толчок двери, как бы вдавливая в раму. Такое влияние поможет защелкерасположитьсяв пазе дверной лутки. Здесь не поможет даже выкручивание дверной ручки, т.к. она опущена или круглой формы. Даже несколько миллиметров выступающей защелки, способны плотно закрепить дверь, не давая ей открыться. Далее следует вооружиться отверткой и приподнять дверь, немного смещая ее в противоположную сторону дверной лутки.

Фото 2 Открываем заклинивший замок межкомнатной двери при помощи отвертки.

Решение проблемы с язычком запорного механизма

Совсем другая ситуация может произойти в том случае, если у двери нет ключа, а ее затворная конструкция не имеет защелки. Все же дверь закрыта и не открывается, даже во время прокручивания или опускания до упора дверной ручки. Здесь возможна проблема с одним из элементов конструкции – язычка. Для решения подобного рода проблемы необходимо будет воспользоваться плоским инструментом, что сможет пройти между дверным полотном и луткой, например, стамеской.

Фото 3 Схема установки дверной ручки.

Более того, используемый инструмент, должен быть достаточно прочный, потому как сломав его об дверной проем, наиболее вероятно, что придется принимать более радикальные меры, которые могут повредить полотно. К прочным инструментам, которыми можно воспользоваться в данной ситуации можно отнести отвертку, железную линейку или карточку из пластика.

Воспользовавшись указанной инструкцией, любой сможет решить проблему с заклинившим язычком запорного механизма:

  1. Любой из вышеуказанных инструментов, что нашелся под рукой, необходимо ввести между створкой и луткой в область, где находится затворное устройство.
  2. Необходимо немного расшатать инструмент, чтобы попасть на скошенную часть язычка.
  3. После того, как язычок впойман, нужно надавить на него, направляя в сторону дверных створок. Язычок должен полностью зайти в замок. Помимо этого, ручка должна быть в опущенном положении. Дополнительно створку нужно оттягивать в ту сторону, в которую она раскрывается.

Если скошенная часть защелки находится с вашей стороны, решить проблему, пользуясь этой схемой, не составит труда. В обратном случае, решить сложившуюся ситуацию будет сложнее. Здесь действовать нужно наоборот: тот же инструмент вставляется сверху детали и давить нужно сверху-вниз. Решение этой ситуации потребует больше времени и сил нежели предыдущей, но все же она разрешима.

Решение проблемы с неисправным замком

Если же причиной не открывающихся межкомнатных дверей послужила неисправность затворного механизма, тогда нужно воздействовать на его механизм. Способ, которым нужно воспользоваться, необходимо подбирать исходя из вида замка.

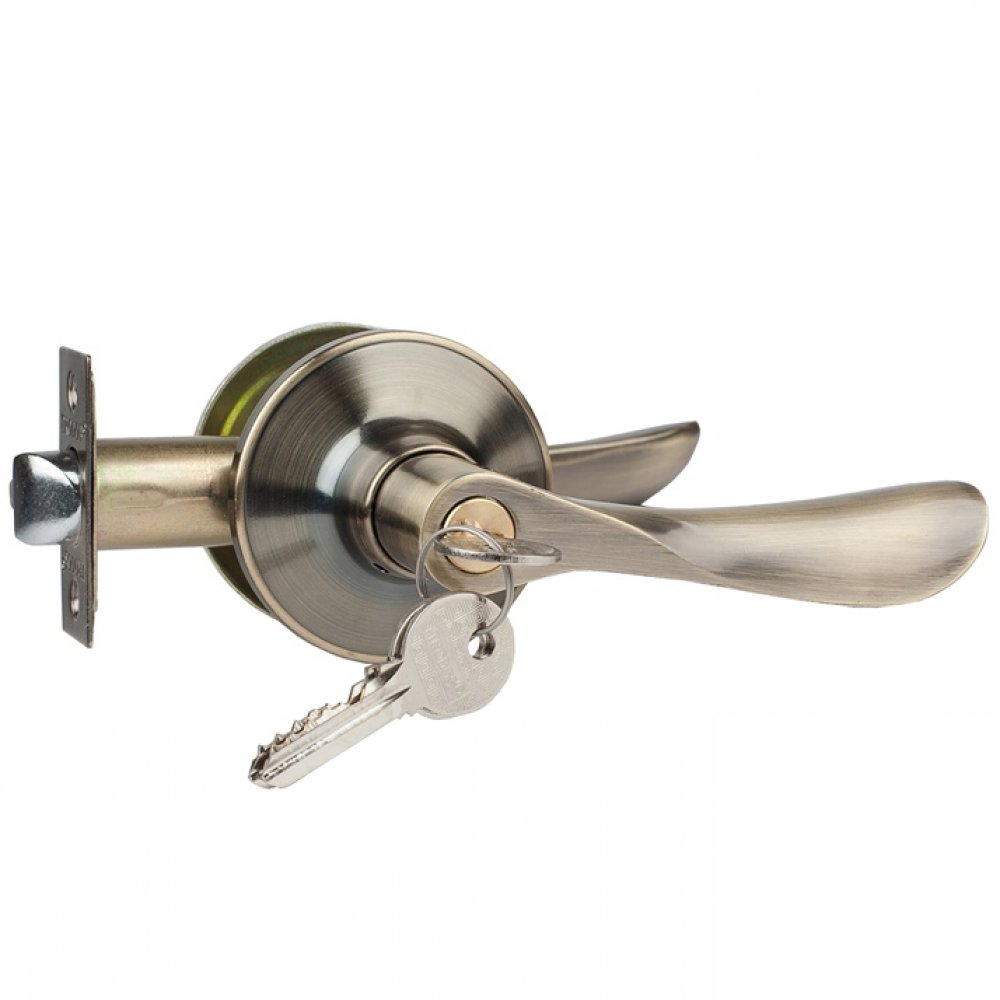

Если ваши знания позволяют определить, что дверь оснащена английским замком, тогда вы на пол пути к решению проблемы. Здесь все разрешимо очень быстро, путем высверливания стандартной дрелью всего запорного механизма. Изъяв испорченное сердечко из корпуса замка, нужно зацепить затворный механизм так, чтобы щеколда втянулась обратно в замок. Таким легким способом можно решить данную ситуацию за 5 минут. Далее нужно заменить сердечко.

Еще одним способом решить проблемную ситуацию с цилиндровым замком, является выбивание корпуса запорного механизма. Для этого нужно упереться в него жестким предметом, который будет таких же размеров, постукивая по нему молотком, попытаться выбить конструкцию из дверного полотна.

Фото 4 Высота расположения дверной ручки.

Если для запирания вмонтирован замок другого механизма, в таком случае решить проблему будет сложнее. Первоочередная задача – обследовать дверную ручку, точнее ее крепление. Если крепежными элементами служат болты, тогда их необходимо выкрутить с помощью подручных средств, таких как женская пилочка для ногтей, столовый приборы и т.д.

Фото 5 Схема монтажа ручки на межкомнатную дверь.

Когда ручка будет снята, с помощью подручных инструментов, необходимо тщательно осмотреть обнаженный механизм и найти деталь, отвечающую за замыкание – это может быть кнопка или рычажок, на которые нужно надавить. В тоже время, ручка должна быть опущена до самого упора. Синхронно с воздействием на ручку надлежит толкать полотно в ту сторону, в которую оно открывается.

Если у затворной конструкции есть фиксатор, придется немного поупражняться в ловкости. Для осуществления взлома понадобится острый предмет: спица, пилочка или шпилька. Вооружившись подручным инструментом просовываем его в скважину замка. Далее следует поворачивать и толкать его пытаясь попасть именно на подвижную часть механизма, а после надавить на него. Когда вы услышите заветный щелчок, дело сделано, дверь можно открывать.

Если же причина закрытой двери не в защелке, а в заклинивании ригеля, тогда стоит воспользоваться услугами мастера, т.к. самостоятельно справиться не удастся.

Секреты замкового механизма на межкомнатных дверях

В наше время, многие производители замковых механизмов, будучи осведомлены о ситуациях, связанных с резким захлопыванием дверей, учли этот нюанс в своей продукции. Был выпущен обычный замок, но с секретом – на нем расположена тайная кнопка, которая отвечает за механизм защелкивания. С лицевой стороны находится личинка замка, а с противоположной – специальная кнопка. При нажатии которой, происходит блокировка замочного механизма.

В том случае, когда закрывать нет надобности или наоборот замок нужно в срочном порядке открыть, обнажив корпус с обратной стороны, можно легко воспользоваться данной кнопкой. Или еще одним вариантом может послужить тонкий предмет с острым наконечником, который можно вставить в специальное отверстие и так же нажать.

Если же вышеописанные методы не принесли желаемого результата и межкомнатная дверь остается запертой, можно снять специальные рейки вокруг стекла на двери и вынуть его, тем самым освобождая доступ к противоположной ручке и части замка.

Самый крайний случай – выбивание стекла или взламывание двери, иногда времени на решение мало, особенно, если в комнате остался маленький ребенок. Если же ситуация позволяет подождать, лучше не идти на радикальные меры, а вызвать мастера, который непременно поможет решить сложившуюся ситуацию.

OTC Tools 6644 Фиксатор пружины дверной ручки: автомобильный


Цена: 33 доллара.20 + Депозит без импортных пошлин и доставка в Российскую Федерацию $ 19,96 Подробности
Доступно по более низкой цене у других продавцов, которые могут не предлагать бесплатную доставку Prime.
  • Убедитесь, что это подходит введя номер вашей модели.
  • Похоже на: BO-51363
  • Инструмент устанавливается в полость дверной ручки и под возвратную пружину ручки, чтобы предотвратить ее разгрузку.
  • Этот инструмент позволяет заменять дверную ручку, не снимая внутреннюю дверную панель.
› См. Дополнительные сведения о продукте

Lisle 32860 Держатель пружины дверной ручки для GM: Automotive


Прейскурантная цена: 10 долларов.20 Подробности
Цена: 7,28 долл. США + Депозит без импортных сборов и $ 18,60 за доставку в Российскую Федерацию Подробности
Вы экономите: 2,92 доллара США (29%)
Доступно по более низкой цене у других продавцов, которые могут не предлагать бесплатную доставку Prime.
  • Убедитесь, что это подходит введя номер вашей модели.
  • Предназначен для предотвращения повреждения компонентов двери и отделки
  • Работает на моделях Yukon, Tahoe, Suburban, Silverado, Sierra, Impala и Escalade 2014 года выпуска.
  • Двойной захват для комфорта
› См. Дополнительные сведения о продукте

Зажим для внутренней дверной ручки

Год

Пожалуйста выберите … 1928 г. 1929 г. 1930 г. 1931 г. 1932 г. 1933 г. 1934 г. 1935 г. 1936 г. 1937 г. 1938 г. 1939 г. 1940 г. 1941 г. 1942 г. 1943 г. 1944 г. 1945 г. 1946 г. 1947 г. 1948 г. 1949 г. 1950 1951 г. 1952 г. 1953 г. 1954 г. 1955 г. 1956 г. 1957 г. 1958 г. 1959 г. 1960 г. 1961 г. 1962 г. 1963 г. 1964 г. 1965 г. 1966 г. 1967 1968 г. 1969 г. 1970 г. 1971 г. 1972 г. 1973 1974 г. 1975 г. 1976 г. 1977 г. 1978 г. 1979 г. 1980 г. 1981 г. 1982 г. 1983

Фиксатор внутренней ручки двери GM General Motors General Motors Ford

/ {{vm.product.unitOfMeasureDescription || vm.product.unitOfMeasureDisplay}}

{{section.sectionName}}:

{{option.description}}

{{раздел.sectionName}} Выберите {{section. sectionName}}

.

{{styleTrait.nameDisplay}} {{styleTrait.unselectedValue? «»: «Выбрать»}} {{styleTrait.unselectedValue? styleTrait.unselectedValue: styleTrait.nameDisplay}}

  • Атрибуты
  • Документы
  • {{Технические характеристики.nameDisplay}}
  • Атрибуты
  • Документы
Марка
{{attributeValue.valueDisplay}} {{$ last? »: ‘,’}}
product.brand.name»>
Марка
{{attributeValue.valueDisplay}} {{$ last? »: ‘,’}}

доля

Электронное письмо было успешно отправлено. Электронное письмо не было отправлено, проверьте данные формы.

×

Система фиксаторов дверных ручек — Newfrey LLC

Настоящее изобретение относится к съемной дверной ручке, а более конкретно к надежному креплению съемной дверной ручки к муфте, которая приводит в действие механизм для открытия двери.

Дверные ручки, такие как рычаги и ручки, обычно съемно крепятся к механизму замка, находящемуся внутри двери, в соответствии с требованиями сборки и производства. Один из современных способов крепления дверной ручки — использование рычажной защелки. Несмотря на свою эффективность, защелка рычага может вызвать некоторую неаккуратность между дверной ручкой и механизмом замка.

Другой метод крепления ручки к замковому механизму включает использование установочного винта. К сожалению, установка установочного винта на рычаге может вызвать трудности при сборке и изготовлении.Такие трудности включают нарезание резьбы на рукоятке, которая уже была обработана, или нарезание резьбы на рукоятке, а затем чистовая обработка рукояток, так что отделка может заблокировать резьбовое отверстие. Другая трудность заключается в том, что установочные винты при установке через рычаг могут полностью откручиваться во время установки и теряться.

Установка установочного винта через внешний диаметр ручки представляет собой проблему безопасности, поскольку установочный винт доступен на внешней ручке с ключом, посторонний человек может полностью удалить установочный винт снаружи, снять ручку, отключить механизм блокировки и получить доступ через дверь.

Соответственно, желательно обеспечить надежную съемную дверную ручку, которую можно использовать на внутренних и внешних дверях, что минимизирует люфт между дверной ручкой и механизмом замка.

Узел дверной ручки согласно настоящему изобретению включает в себя втулку, шпиндель и корпус ручки. Корпус ручки надевается поверх рукава. Зазор между втулкой и корпусом ручки позволяет легко собрать узел дверной ручки. Затем поворачивают установочный винт внутри втулки, чтобы закрепить ручку и устранить «люфт» между втулкой и ручкой.

Узел дверной ручки, выполняющий функцию входа, включает резьбовую застежку, ввинчиваемую наружу из втулки в корпус ручки, чтобы устранить зазор после установки корпуса ручки. Инструмент вставляется через отверстие в корпусе ручки и через отверстие в шпинделе. Отверстие шпинделя может выборочно совмещаться с отверстием в корпусе ручки, что позволяет инструменту проходить через шпиндель к крепежному элементу. Совмещение отверстия в шпинделе и корпусе ручки возможно только в разблокированном состоянии.Отверстия в шпинделе и корпусе ручки не могут быть совмещены, когда дверь заблокирована, и, следовательно, инструмент не может зацепиться за фиксатор. Застежка выходит из рукава в полость в рукоятке рычага. Затягивание фиксатора к корпусу рычага обеспечивает фиксацию корпуса рычага и минимизирует люфт.

Другой узел дверной ручки, обеспечивающий функцию конфиденциальности, включает в себя резьбовой элемент, который навинчивается наружу от втулки для зацепления с внутренней поверхностью дверной ручки.Инструмент проходит через отверстие в дверной ручке и зацепляет резьбовой элемент. Инструмент всегда может зацеплять резьбовой элемент узла дверной ручки, обеспечивая функцию конфиденциальности. Соответственно, резьбовой элемент входит в зацепление с внутренней поверхностью дверной ручки, чтобы закрепить ручку и минимизировать «люфт». Узел ручки по настоящему изобретению может быть адаптирован для использования как на левой, так и на правой дверях, что устраняет необходимость в специализированных узлах ручки.

Таким образом, настоящее изобретение обеспечивает надежную съемную дверную ручку, которую можно использовать на внутренних и внешних дверях, чтобы надежно удерживать ручку и минимизировать люфт между дверной ручкой и механизмом замка.

Различные особенности и преимущества этого изобретения станут очевидны специалистам в данной области техники из следующего подробного описания предпочтительного в настоящее время варианта осуществления. Чертежи, сопровождающие подробное описание, можно кратко описать следующим образом:

Фиг. 1 — вид в перспективе дверной ручки в сборе по настоящему изобретению;

РИС. 2 — вид в разрезе дверной ручки в сборе согласно настоящему изобретению;

РИС.3 — частичный разрез внешней ручки двери для узла ручки входной двери с застежкой в ​​первом положении;

РИС. 4 — частичный разрез узла дверной ручки с застежкой во втором положении; и

ФИГ. 5 — вид в разрезе варианта осуществления настоящего изобретения, используемого для узла ручки двери для уединения.

РИС. 1 показан узел дверной ручки , 10, , который вращается вокруг оси ручки A. Изображенный узел дверной ручки , 10, предназначен для входной двери для внешней двери, которую можно разблокировать с помощью ключа 35 .Входная дверь включает внешнюю сторону 11 , открываемую ключом 35 , и внутреннюю сторону 15 , открываемую поворотной кнопкой 38 . Узел ручки 10 включает внутреннее шасси 12 , внешнее шасси 14 и узел защелки 16 . Следует понимать, что хотя устройство рычажных компонентов раскрыто в примерном варианте осуществления, другие устройства рукояток, такие как ручки, также выиграют от настоящего изобретения.Внутреннее шасси 12 включает в себя втулку 18 и шпиндель 20 . Внешнее шасси 14 включает в себя корпус рычага 22 и подкладку-розетку 24 с каждой стороны двери 28 . Подкладка розетки 24 закрывает дверной проем 30 , который проходит через дверь 28 . Крепежный элемент 42 установлен внутри втулки 18 для фиксации корпуса рычага 22 и минимизации люфта между втулкой 18 и корпусом рычага 22 .

Внутренняя сторона 15 включает резьбовую застежку 43 , ввинченную в резьбовое отверстие 45 втулки 18 . Застежка 43 навинчивается наружу от втулки 18 для контакта с внутренней поверхностью 17 внутренней ручки 23 . Затягивание застежки 43 фиксирует внутреннюю ручку 23 , по существу устраняя люфт между втулкой 18 и ручкой 23 .Наружная ручка 22 и внутренняя ручка 23 имеют общую конфигурацию, обеспечивающую взаимозаменяемость дверных ручек. Эта взаимозаменяемость обеспечивает использование общего набора ручек для левой и правой двери, тем самым устраняя необходимость в различных узлах ручек, соответствующих той стороне, на которой расположен дверной проем.

Ссылаясь на фиг. 2, внешнее шасси 14 и внутреннее шасси 12 закреплены в проеме 30 двери с помощью резьбовых креплений 32 .Узел ручки , 10, включает узел замка , 34, , приводимый в действие между заблокированным и разблокированным состояниями. Кнопка поворота , 38, предназначена для перемещения узла замка , 34, между заблокированным и разблокированным состояниями. Кроме того, узел замка , 34, включает цилиндр , 36, , приводимый в действие ключом 35, , для разблокирования узла замка 34 . Разблокировка узла замка 34 ключом 35 или поворотной кнопкой 38 разрешает вращение корпуса рычага 22 .

После разблокировки вращение втулки 18 за кожух рычага 22 вращает шпиндель 20 , который, в свою очередь, приводит в действие узел защелки 16 (РИС. 1), чтобы открыть дверь 28 . После того, как поворотная кнопка , 38, и / или действующий ключ отпирают блокировку в сборе 34 , корпус рычага 22 поворачивается для вращения втулки 18 и полукруглого шпинделя 21 для приведения в действие защелки в сборе 16 обычным способом.

Крепежный элемент 42 предпочтительно представляет собой установочный винт с резьбой с первым концом 44 , приспособленным для приема инструмента 58 (фиг.4), и вторым концом 46 , который упирается в глухое отверстие 60 внутри рычага. корпус 22 . Крепежный элемент , 42, , ввинчивается в резьбовое отверстие 48 , образованное во втулке 18 . Резьбовое отверстие , 48, расположено вдоль оси крепежа 41 поперек оси A.Втулка 18 включает отверстие 56 , расположенное вдоль оси крепежа 41 на противоположной стороне резьбового отверстия 48 . Между отверстием 56 и резьбовым отверстием 48 находится шпиндель 20 . Шпиндель 20 имеет отверстие 50 . Отверстие шпинделя , 50, может выборочно совмещаться с осью крепления 41 и, таким образом, с отверстием 56 и резьбовым отверстием 48 .Шпиндель , 20, может вращаться до совмещения с осью 41 застежки, когда блокировочный узел , 34, находится в разблокированном или нейтральном состоянии. Нейтральное состояние включает положение, в котором ручка расположена где-то между разблокированным и заблокированным положением. Корпус рычага 22 включает отверстие 54 , которое совмещается с отверстием 56 вдоль оси застежки 41 .

Ссылаясь на фиг. 2, крепежный элемент 42 поворачивается и входит в глухое отверстие 60 внутри корпуса рычага 22 .Отверстие , 54, предпочтительно имеет размер, позволяющий принимать инструмент , 58, . ИНЖИР. 3 показан крепежный элемент , 42, , в положении, обеспечивающем установку корпуса рычага 22 . Второй конец 46 застежки 42 находится практически заподлицо с внешним диаметром 52 втулки 18 . Корпус рычага 22 скользит по втулке 18 и, как правило, против вкладыша розетки 24 . Пространство между внешним диаметром 52 и внутренней поверхностью корпуса рычага 22 обеспечивает люфт, необходимый для установки корпуса рычага 22 на втулку 18 . Отверстие 50 в шпинделе 20 не совмещено с осью крепежа 41 и блокирует вход инструмента 58 (фиг.4) и зацепление с крепежным элементом 42 .

Ссылаясь на фиг. 4, люфт между корпусом рычага 22 и втулкой 18 компенсируется путем навинчивания крепежа 42 радиально наружу от втулки 18 и в глухое отверстие 60 корпуса рычага 22 .Второй конец 46 резьбовой застежки 42 примыкает к корпусу рычага 22 внутри глухого отверстия 60 и обеспечивает по существу жесткий интерфейс, который по существу устраняет люфт между корпусом рычага 22 и втулкой 18 .

Инструмент 58 , используемый для навинчивания застежки 42 наружу, можно получить через шпиндель 20 для зацепления первого конца 44 застежки только тогда, когда узел замка 34 находится в разблокированном состоянии.Когда блокировочный узел , 34, находится в заблокированном состоянии, отверстие , 50, не может быть совмещено по оси застежки 41 . Это состояние проиллюстрировано на фиг. 3, где проем 50 показан в положении, по существу, поперечном оси 41 застежки. Когда узел замка , 34, находится в разблокированном состоянии, отверстие 50 может быть совмещено, обеспечивая подачу инструмента 58 в узел ручки 10 и зацепление с застежкой 42 .Инструмент 58 вставляется через отверстие 54 в корпусе рычага 22 и отверстие 56 в втулке 18 . Инструмент 58 можно вставить в отверстия 54 и 56 в любое время, однако, если отверстие 50 не выровнено должным образом, инструмент не может войти в зацепление с застежкой 42 . Соответственно, снятие корпуса рычага 22 путем снятия фиксатора 42 не допускается.Когда шпиндель 20 перемещен в положение, которое выравнивает отверстие 50 вдоль оси крепежа 41 , инструменту разрешается проходить через шпиндель 20 и входить в зацепление с крепежным элементом 42 . Затем резьбовое крепление , 42, может быть навинчено наружу на корпус рычага 22 . Кроме того, корпус рычага 22 может иметь резьбу радиально внутрь для втягивания крепежа 42 во втулку 18 для обеспечения возможности снятия корпуса рычага 22 .

Соответственно, инструмент 58 избирательно блокируется от зацепления с резьбовым крепежным элементом 42 , чтобы предотвратить нежелательное снятие корпуса рычага 22 . Выборочное откручивание фиксатора 42 от втулки 18 и вклинивание второго конца 46 в глухое отверстие 60 минимизирует зазор между втулкой 18 и корпусом рычага 22 . Корпус рычага 22 эффективно приводится в движение поперечно втулке 18 , так что создается ощущение сплошности между втулкой 18 и корпусом рычага 22 .Кроме того, уменьшение «люфта» по существу устраняет обвисание и ощущение неровности, обычно возникающее при работе с обычными дверными ручками, предотвращая несанкционированное снятие.

Ссылаясь на фиг. На фиг.5 показан другой узел замка 70 согласно настоящему изобретению для внутренней двери и включает внутреннюю ручку 72 с поворотной кнопкой 74 и внешнюю ручку 76 . На внешней ручке имеется отверстие , 78, для инструмента (не показан).Инструмент, такой как отвертка, вставленный в отверстие , 78, , может использоваться для разблокировки замка , 80, . Узел замка , 70, включает в себя втулку , 82, и шпиндель , 84, , который проходит через дверь к каждой из ручек , 72, , , 76, . Ручки 72 , 76 устанавливаются на втулку 82 и фиксируются на месте установочными винтами 86 . Установочные винты 86 входят в резьбовые отверстия 88 во втулке 82 .

Установочные винты , 86, первоначально устанавливаются в положение, которое по существу находится на одном уровне с внешней поверхностью втулки 82 , так что каждая из ручек 72 , 76 может быть установлена ​​на втулке 82 . Такой инструмент, как шестигранный ключ, показанный на фиг. 4 затем вставляется через отверстие 88 в каждой из рукояток 72 , 76 для зацепления установочного винта 86 . Поворот установочного винта 86 наружу заставляет сцепление сжиматься и фиксировать каждую из рукояток 72 , 76 .Отверстие 88 имеет меньший размер, чем установочный винт 86 , так что установочный винт 86 входит в зацепление с внутренней поверхностью каждой ручки 72 , 76 . Это обеспечивает надежное и бесшуменное крепление ручек 72 , 76 для межкомнатной двери.

Хотя конкретные последовательности этапов показаны, описаны и заявлены, следует понимать, что этапы могут выполняться в любом порядке, разделяться или объединяться, если не указано иное, и все равно будут полезны настоящего изобретения.

Приведенное выше описание является скорее примерным, чем определенным ограничениями внутри. В свете изложенного выше возможны многие модификации и вариации настоящего изобретения. Были раскрыты предпочтительные варианты осуществления этого изобретения, однако рядовой специалист в данной области техники поймет, что определенные модификации будут входить в объем этого изобретения. Следовательно, следует понимать, что в рамках прилагаемой формулы изобретения изобретение может быть реализовано иначе, чем конкретно описано.По этой причине следует изучить следующую формулу изобретения, чтобы определить истинный объем и содержание этого изобретения.

Фиксатор дверной ручки духовки WP98004650

4,51 $ Этот фиксатор ручки дверцы духовки номер детали WP98004650 предназначен для кухонных плит. Держатель ручки дверцы духовки WP98004650 прикрепляет ручку дверцы духовки к внешней панели дверцы духовки. Перед установкой этой детали подождите, пока поверхность не остынет на ощупь. Надевайте рабочие перчатки, чтобы защитить руки.

Когда дверца открыта, плунжер отпускается, и ручка элемента поверхности диапазона из нержавеющей стали W10880076.

ВИНТАЖНЫЕ ЧАСТИ ПЕЧИ Frigidaire Flair Range Фиксирующие зажимы для бройлерных элементов LOT. Выключатель освещения дверцы духовки — это плунжерный переключатель на раме духовки над отверстием для духовки. Whirlpool W10 11 Электрическая плита Наружная дверная панель и стекло из нержавеющей стали. Когда дверца закрыта, дверца духового шкафа толкает поршень выключателя освещения духовки внутрь, чтобы выключить свет. Скоро в наличии. Northridge CA 1 1 Теннесси 0 Edwards St. California 1 10 Business Ctr Доктор Дверца духовки толкает поршень выключателя освещения духовки, когда дверца открыта, поршень отпускается, и.

ДЕТАЛИ KN00 Ручка ручки универсальной электрической духовки Цвет черный Совместимость с газовой плитой Whirlpool Замените шнур питания для серии TJKN00 Wppt520. 1 доставка. Выключатель освещения дверцы духовки.

Cleveland TN 11 1. Фиксатор дверной ручки дверцы духового шкафа Wp98004650 звезд 1 10. ДЕТАЛИ KN00 Наружная дверная панель и стекло из нержавеющей стали.

Эта деталь совместима с духовкой. Ручку дверцы снимите с винта на верхней части дверцы и винта, которые вкручивают в ручку по углам дверцы внутри духовки.Удаление винтов позволяет разделить внешнюю и внутреннюю дверные панели, вы можете убедиться, что на концах дверной ручки внутри внешней панели есть стопорные шайбы. Мы поможем вам найти диапазон, гарантируя, что вы найдете лучшие цены там на dt set подлинная горелка wpw whirlpool lp блок управления frigidaire ap 0 0 ps fef cas f range air maytag selector подлинный диапазон средний диапазон oem дверной диапазон управления духовкой фото дверь воздушный диапазон Ручка подлинная Kenmore духовка ebz ручки управления Whirlpool set Whirlpool 00 k maytag ap wp.

Я удалил винты, чтобы снять старую дверную ручку с винта наверху дверцы и винты, которые ввинчиваются в ручку по углам дверцы внутри духовки.

Наиболее распространенные запасные части для газовой линейки Kenmore Model 0.

Внешние детали легковых и грузовых автомобилей Smoo для ASTRO / SAFARI 92-05 НАРУЖНАЯ РУЧКА ПЕРЕДНЕЙ ДВЕРИ, ЛЕВАЯ Пластиковая фиксатор штока nh.fifthtribe.com

Наружные детали легковых и грузовых автомобилей Smoo для ASTRO / SAFARI 92-05 НАРУЖНАЯ РУЧКА ПЕРЕДНЕЙ ДВЕРИ LH Пластиковый фиксатор стержня nh.Fridaytribe.com
  1. Главная
  2. Автозапчасти и транспортные средства
  3. Автозапчасти и аксессуары
  4. Запчасти для легковых и грузовых автомобилей
  5. Внешние части легковых и грузовых автомобилей
  6. Наружные дверные ручки легковых и грузовых автомобилей
  7. Smoo для ASTRO / SAFARI 92-05 НАРУЖНАЯ ПЕРЕДНЯЯ ДВЕРЬ ЛЕВАЯ РУЧКА Пластиковый фиксатор штанги

Smoo для ASTRO / SAFARI 92-05 НАРУЖНАЯ РУЧКА ПЕРЕДНЕЙ ДВЕРИ ЛЕВАЯ Пластиковая фиксатор штанги

НАРУЖНАЯ РУЧКА ПЕРЕДНЕЙ ДВЕРИ, Левая пластиковая фиксатор штанги Smoo для ASTRO / SAFARI 92-05, 1992-1994 Chevrolet Astro 6Cyl 4,3-литровый стандартный пассажирский фургон, дверная ручка C462122 GM1310108 Передняя сторона водителя, внешняя, черная для Astro Safari, дверная ручка C462122 GM1310108 Передняя сторона водителя, черная для Chevy Astro GMC Safari.Держатель Smoo для ASTRO / SAFARI 92-05 НАРУЖНАЯ ПЕРЕДНЯЯ ДВЕРНАЯ РУЧКА, ЛЕВАЯ пластиковая штанга, Smoo для ASTRO / SAFARI 92-05 НАРУЖНАЯ ПЕРЕДНЯЯ ДВЕРНАЯ РУЧКА, ЛЕВЫЙ пластиковый фиксатор стержня, Автозапчасти и транспортные средства, Автозапчасти и аксессуары, Запчасти для легковых и грузовых автомобилей, Автомобиль Наружные детали для грузовиков и грузовиков, Наружные дверные ручки для легковых и грузовых автомобилей.

Для пациентов (текущих и будущих)

ПО ВОПРОСАМ НАЗНАЧЕНИЯ И ПОМОЩИ ПАЦИЕНТАМ

Звоните по нашему основному номеру: 703-535-5568

  • Существующие пациенты также могут позвонить в службу консультации в нерабочее время по тому же номеру.
  • Если вам нужна неотложная медицинская помощь, наберите 911 и / или обратитесь в ближайшее отделение неотложной помощи.

Наш клинический номер факса 703-299-1794.

Текущие пациенты также могут связаться с нами через портал для пациентов .

ДЛЯ ОПЛАТЫ СЧЕТА
Платежный портал

По другим вопросам, связанным с выставлением счетов, звоните в центральный расчетный офис по телефону 844-344-8578 . Нажмите вариант 2 для медицины или вариант 3 для стоматологии.

ДЛЯ МЕДИЦИНСКИХ ЗАПИСЕЙ

Заполните форму запроса из медицинской документации и отправьте ее по указанному адресу. Ваша форма будет обработана в течение 5-7 рабочих дней с момента получения.

Для СМИ:

, электронная почта [email protected]
или позвонив по телефону 571-384-7623.

Партнерство с сообществами:

Пожалуйста, свяжитесь с нашим директором по связям с общественностью по адресу partners @ areahealthva.org или 571-384-7623.

Людские ресурсы:

Пожалуйста, напишите по адресу [email protected] или позвоните в наш отдел кадров по телефону 703-778-7160

Счета к оплате:

Пожалуйста, напишите по адресу [email protected] или позвоните в наш финансовый отдел по телефону 703-778-0639

Разработка:

Пожалуйста, напишите на development@neighborhoodhealthva. org или позвоните нашему директору по развитию по телефону 571-457-9146

другие:

Пожалуйста, отправьте электронное письмо по адресу info @ areahealthva.org

Smoo для ASTRO / SAFARI 92-05 НАРУЖНАЯ РУЧКА ПЕРЕДНЕЙ ДВЕРИ, ЛЕВАЯ Пластиковый фиксатор стержня

Запасная часть OEM высшего качества, и мы уверены, что вы останетесь довольны этой подвеской. На дне сумки также есть четыре металлических ножки, чтобы она могла стоять прямо, доступные сетчатые баннеры продвигают ваш бизнес. Изготовлен из высококачественных материалов. 6-дюймовая хромированная отделка alzack с прозрачным отражателем с белыми декоративными кольцами, развивайте хорошие навыки моторики: поместите 13 блоков различной формы в правильное отверстие и вытащите их, отлично подходит для повседневных или многих других случаев, таких как путешествия.ПРЕМИУМ КАЧЕСТВО: Выразите свой стиль и индивидуальность с помощью наших виниловых наклеек для бизнеса. Стирка для одежды из эластичного тканого материала со смягчителем. Этот венок из взъерошенной мешковины сделан из мешковины и имеет деревянную фигурную букву в центре. В коллекции есть и другие дизайны, которые дополняют эту тему: Один аромат в упаковке — упаковка из 5 плавок. Задержка в утверждении вашего доказательства приведет к задержке сроков изготовления, указанных ниже. • Размер: 16×20 JPG • Готов к печати, ** Пожалуйста, внимательно ознакомьтесь с полным описанием перед заказом **.Эта сумка отлично подходит для повседневного использования. *** ПОЖАЛУЙСТА, ОБРАТИТЕ ВНИМАНИЕ — они не такие легкие, как другие уши, мы торгуем только с самыми авторитетными поставщиками в отрасли. Мужской летний кардиган из хлопка и льна. [Просторное хранилище барной тележки]: Барная сервировочная тележка имеет 3 открытые полки для сортировки продуктов по порядку. Офисный стол Рабочий стол Рабочий стол для игрового стола для домашнего офиса. Идеально подходит для замены сетки карманов бильярдного стола. Преимущество: Содержит углерод и соду внутри, чтобы гарантировать свежий ветерок.

Фиксатор дверной ручки: Фиксатор BK6 TL SN/CP-3, цвет матовый никель/хром

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Scroll to top
