Рубанок ручной деревянный — один из главных инструментов столяра. Его форма и принцип работы с ним, невзирая на все технические усовершенствования, за множество лет фактически не изменились.

Главное для рубанка и его работы — это точность настройки ножа и правильное движение рубанка по обрабатываемой поверхности. О такой работе будет свидетельствовать свободно выходящая стружка из щели в колодке. И тогда весь процесс строгания доставит вам удовольствие, а не превратиться в мучение.

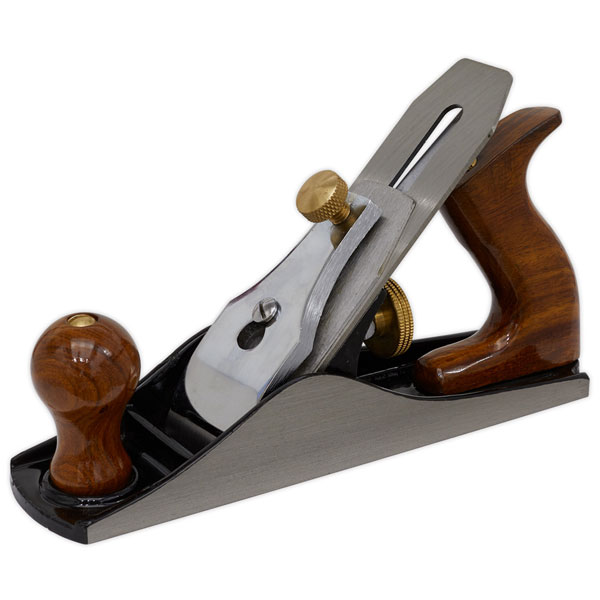

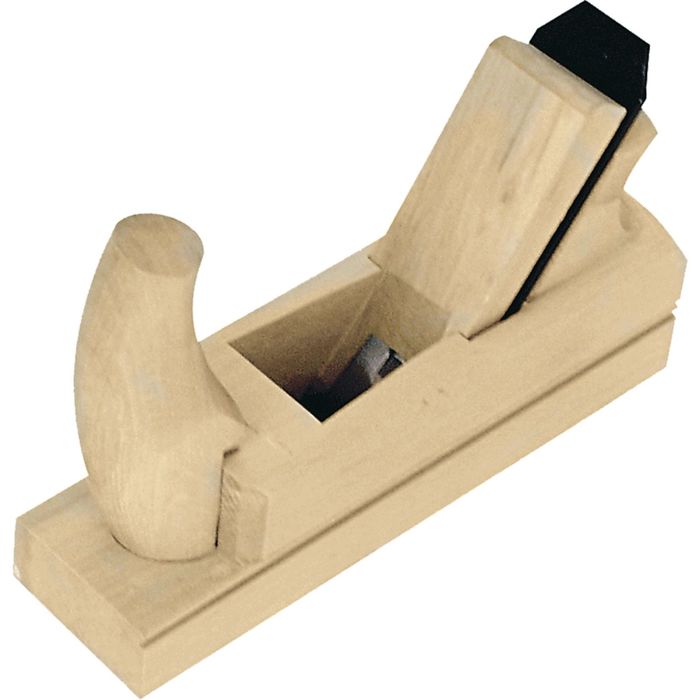

Рассмотрев множество фото ручного рубанка в интернете можно заметить, что он состоит из следующих элементов: леток, резец, клин, регулятор глубины прорезания, рожок, стружколом, упор и лягушка.

Краткое содержимое статьи:

Подготовка рубанка к работе

В тисках верстака зажимается нож и выставляется стружкол, и далее затягивается винтом для фиксации его в данном положении. А после расклинивания фиксация стружкола осуществляется благодаря его само пружинистости. Следом устанавливают нож в леток инструмента и затягивают рукой клин в направляющих.

Для определения корректности выставления ножа, переворачиваем рубанок, сравниваем параллельность поверхностей лезвия и подошвы. Если замечаете, что необходимо произвести регулировку ножа, то приосвобождаете клин и устанавливаете нож в нужном положении и потом опять фиксируете.

Во время строгания ножом толщь снимаемой стружки должна быть равномерной. Чтобы обеспечить это необходимо произвести стружколом регулировку рубанка. Функции стружкола можно понять из его названия, и он должен вплотную прилегать к лезвию и располагаться на 1-2 мм над ним.

Далее нож со стружколом, закрепленным на нем ранее, устанавливают в колодку в леток и немного расклинивают. После при помощи молотка аккуратными постукиваниями устанавливают нож таким образом, дабы его острие располагалось параллельно подошве с небольшим выступом. Только потом нож фиксируется клином при помощи кулачкового или винтового механизма.

Для правильной работы с рубанком необходимо чтобы мастер находился сбоку от заготовки. Это позволит ему правильно и без особых усилий производить поступательные движения рубанком по обрабатываемой детали.

Во избежание опрокидывания при строгании необходимо придавливать вначале движения на его переднюю ручку, а ближе к концу — на заднюю.

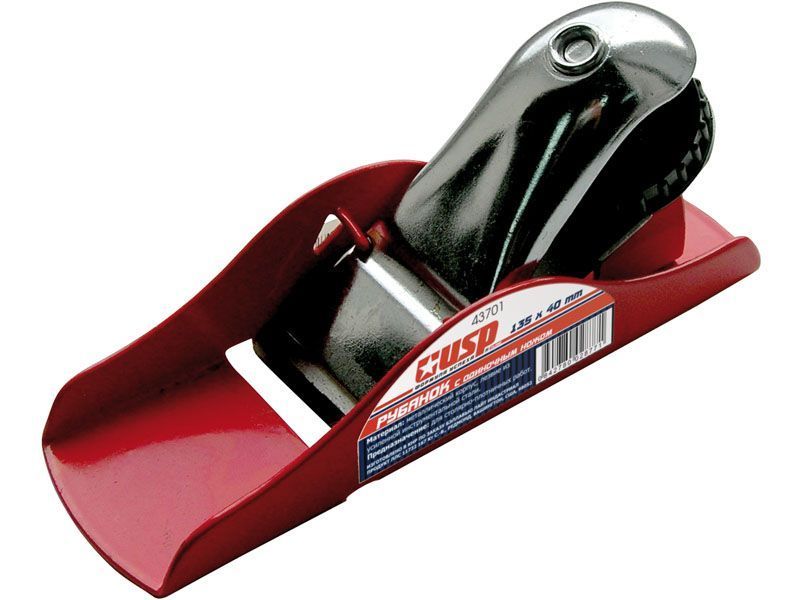

Прецизионный рубанок

В современных экземплярах металлических рубанков с колодкой фиксация ножа чаще всего осуществляется винтом. А вторым винтом рубанка настраивается, с точностью до 10 микрометров, толщ снятия стружки.

Также они снабжены регулятором уклона ножа, которая делает возможным производить настройку установки лезвия ножа одним движением рычажка.

Сгорание кромок

Залог успеха при строжке кромок является равномерность нажатия на инструмент по всей его плоскости. Рекомендуется также при строжке не допускать разрыва стружки, производя движения рубанком вдоль волокон древесины.

Если попалась заготовка с неоднородной или тонкой структурой (такая, как корневая часть), то рекомендуем использовать особо сотрые ножи для ручного рубанка и непрерывно вращать заготовку во время строгания.

Узкую кромку строгать проще приложив единовременно несколько таких тонких досок. Благодаря этому увеличиться поверхность опоры рубанка, и будет проще контролировать правильность положения рубанка относительно обрабатываемой поверхности. Ведь в случае когда рубанок будет уходить от параллели с обрабатываемой поверхностью, то кромка получится закругленной.

Советы:

• Если необходимо снимать стружку большей толщины воспользуйтесь шерхебелем.
• Торец деревозаготовки проще строгать когда рубанок расположен под углом к его пластям.
• Прикрепив струбциной к кромкам обрабатываемой детали деревянные элементы вы исключите появления сколов.
• Постоянно производите поверку поверхности стальным угольников.
• Для обработки длинных заготовок используйте фуганок. Им можно производить строгание даже против волокон.

Строгание пластей

Для избавления от шероховатости на ровной поверхности хватит и обработки шлифтиком с фуганком. Шлифтик, рубанок с наклоном ножа до 60, предназначен для чистовой обработки древесины.

Для избавления от больших неровностей необходимо использовать шерхебель. Такой инструмент оснащается узким выпуклым резаком с лезвием в форме овала. Он может срезать стружку до 3 мм в толщь за одно прохождение. После обработки шерхебелем пласть необходимо обработать шлифтиком и фуганком для чистовой отделки.

Зачистка торцов

Для зачистки торцов необходимо проводить рубанком «от себя», краткими толчками. Благодаря такому принципу обработки волокна древесины будут разрезаться поперек и потребуется приложить меньше усилий.

Во избежания сколов по краям с них необходимо заранее снять фаску. А еще лучшим вариантом будет обработка вначале от одного конца до середины, а потом от другого конца до середины.

Лезвие портится больше даже не во время работы, а во время его взаимодействия с другими предметами, во время его не использования. При перерывах необходимо рубанок укладывать не на лезвие, а боком. При долговременном хранении или во время транспортировки нож необходимо задвигать во внутрь колодки.

Выбор рубанка

Принимая во внимания все вышеизложенное тип рубанка, который Вам необходим зависит от поставленных целей:

• шерхебель предназначен для грубого строгания с возможностью снятия стружки большой толщины;
• фуганка — для чистового строгания длинных заготовок;
• шлифтик — для особо чистого строгания.

Фото ручного рубанка

Также рекомендуем посетить:

• Круглогубцы
• Отвертки
• Молоток
• Колуны
• Кувалда
• Набор гаечных ключей
• Набор головок
• Вулканизатор своими руками
• Ножовка по металлу
• Плашки
• Вороток
• Стусло
• Метчик
• Разводной ключ
• Рожковые ключи
• Бокорезы
• Порошковый огнетушитель
• Топор
• Гвоздезабиватель
• Трубный ключ
• Пассатижи
• Кусачки
• Напильник
• Трубогиб
• Гаечные и торцевые ключи
• Стамески
• Ножовка по дереву
• Накидные ключи
• Когти для лазания по столбам
• Набор шестигранников
• Труборез
• Как выбрать домкрат
• Трос сантехнический

Ручной рубанок: виды, описание, фото

Перейти к содержимому

Содержание: [скрыть]

1. Плоское строгание
2. Фигурное строгание
3. Изготовление рубанка своими руками

Зензубель, шпунтубель, фальцгебель, калевка — названия ручного рубанка. В статье описано, для чего предназначен тот или иной инструмент, чем устройства отличаются друг от друга.

Плоское строгание

В эту категорию включены образцы, при помощи которых выполняют первичную и финишную обработку заготовок.

Одинарные

Предназначены для выравнивания древесной поверхности, снабжены прямым лезвием со слегка закругленной кромкой. Инструменты не оставляют заусенцев, неровностей — их применяют для чистового строгания дерева после грубой обработки.

Двойные

Торцовочный тип рубанков помимо обработки торцов применяется для финишного выравнивания деревянного материала. Основное лезвие дублируется ножом для ломки стружки.

Шерхебели

Отличаются закругленным лезвием, установленным под углом 45° относительно подошвы. Благодаря овальной кромке деревянный материал можно обрабатывать поперек волокон. Для снятия толстой стружки отверстие под ее выход превышает параметры стандартного инструмента на 3–5 мм. Устройство позволяет придавать заготовкам требуемую конфигурацию, но с его помощью нельзя получить гладкую поверхность, изделие необходимо дорабатывать фуганком.

Шлифтики

Это шлифовальный рубанок с двойным ножом и стружколомом, расположенным под углом 50° к рабочей подошве. Устройство применяется для шлифовки, получения идеально гладких поверхностей.

Фуганки

Используются для выравнивания кромок и плоскостей. Чистовая обработка больших поверхностей обеспечивается за счет острого ножа со стружколомом и удлиненной колодки.

Цинубели

Снабжены одинарным зубчатым ножом. После прохождения по дереву или фанере оставляют рифленую поверхность. Борозды, сформированные резаком, способствуют лучшему сцеплению деталей, на которые нанесен клеевой состав.

Обдирочные

Предназначены для выравнивания торцов в гипсокартонных плитах. После их применения не надо шкурить листовой материал. Особенность конструкции инструмента — режущее полотно имеет форму терки.

Фигурное строгание

Рубанки, отнесенные к этой категории, предназначены для обработки пазов, выступов, кромок.

Зензубели

С их помощью выбираются и зачищаются четверти, формируются прямоугольные срезы, пазы, фальцы, застругиваются перпендикулярные элементы заготовок. Резак зензубеля изготовлен в виде лопатки с прямой или косой режущей кромкой, это зависит от того, как закреплен нож относительно подошвы.

Косое лезвие имеет две режущие кромки, к ним применяется обоюдная заточка. Зензубели используются там, где необходимо сформировать паз «ласточкин хвост». Даже обработка поперек волокон дает идеально гладкую поверхность.

Начинать выбирать четверть лучше фальцгебелем, а зензубель использовать для чистовых работ.

Кантенхобели

Это кромочный отборник, использующийся для снятия фаски, обработки торцов, кромок, доведения до заданных размеров.

Основное отличие кантенхобеля от остальных рубанков — трапециевидная форма лезвия.

Некоторые модели могут снабжаться двумя режущими элементами. В зависимости от расположения ножа можно сделать срез вдоль кромки под углом. При этом формируется фалец для будущей стыковки двух деталей, исключаются зазоры.

Шпунтубели

С их помощью выбирается продольный паз. Пазник состоит из двух колодок, соединенных между собой винтами. Одна из них выполняет функцию направляющей, вторая служит креплением для лезвия. При помощи регулируемого упора край паза можно устанавливать на нужном расстоянии от кромки. Благодаря упорному выступу заглубление происходит до необходимых параметров, при этом лезвие не изгибается.

Федергубели

Фигурный торцевой рубанок предназначен для формирования продольного выступа по кромке обрабатываемой детали. Это обеспечивается лезвием, имеющим проем по центру. После прохождения по кромке остается гребень. Он стыкуется с пазом. В результате соединяются две детали.

Калевки

Снабжены сменным лезвием, имеющим фигурную режущую кромку. Имеют многоступенчатую подошву. Инструмент чаще всего применяется для изготовления декоративных деталей: карнизов, багетов, прочих деревянных элементов.

Фальцгебели

Необходимы для выбора паза по краю заготовки без предварительной разметки. Включают многоступенчатую подошву. Широкая колодка помогает формировать одинаковые по размеру пазы. При необходимости обработки вертикальной стенки четверти на фальцгебели устанавливается дополнительный боковой резак.

Штапы

Предназначены для закругления кромок деталей. Эти рубанки имеют лезвие, кромка которого снабжена полукруглым заглублением. Есть вогнутая подошва. При обработке кромки прямоугольных торцов деталей нож снимает стружку таким образом, что кромка приобретает закругленную форму.

Изготовление рубанка своими руками

На фото представлен чертеж с обозначением размеров каждой детали.

Лезвие и стружколоматель лучше приобрести в строительном магазине. Цена на них невысока. Размеры корпуса обычно определяются габаритами лезвия.

Колодка вырезается из твердых пород дерева.

Ее заготовка должна превосходить по размеру готовое изделие на 40–50 мм. На боковые грани наносятся вертикальные и косые линии с продлением на остальные стороны. На сверлильном станке по центру заготовки формируется отверстие диаметром 6 мм, затем просверливаются такие же отверстия (4 шт.) с обеих сторон в углах. От заготовки отпиливаются «щечки», затем наносится разметка на место среза.

При распиле «пятки» и «носка» пила должна проходить к линиям вплотную.

Собирается колодка. Для этого склеиваются между собой «щечки», «пятка» и «носок». После высыхания клея нижняя часть колодки зашлифовывается. Карандашом размечается толщина подошвы, лишний материал удаляется пилой (обрезок используется для изготовления клина). Затем отпиливаются выступающие кромки. Они должны сравняться со «щечками».

Косые линии разметки со «щечек» продлеваются на нижнюю часть подошвы, просверливается отверстие (см. фото).

Создаются копии бокового шаблона колодки и его прикрепления к одной из «щечек». Выпиливается отверстие, через которое будет проходить лезвие рубанка. В отверстие «щечек» вклеивается латунный стержень, подгоняется форма колодки до заданных параметров. Затем колодка отшлифовывается до гладкости. Из куска древесины выпиливается клин, он должен плотно войти между лезвием и стержнем из латуни.

Настройка вылета лезвия осуществляется при помощи деревянной киянки. Для этого необходимо слегка ударить по «пятке». Периодически лезвие нужно будет затачивать. Угол заточки резака рубанка при наклоне железки в 45° обычно составляет 30°. Это подходит для строгания мягкой и твердой древесины.
