Что такое Утепленная Шведская Плита (УШП) и Утепленный Финский Фундамент (УФФ)

Ведя разговор о финском загородном домостроении, нельзя пройти мимо такой важной вещи как строительство фундамента.

Технически, каркасный дом можно поставить на любой фундамент – начиная от бетонной ленты на глубину промерзания, заканчивая обычными валунами, чем собственно и развлекались в прошлом народы, обитавшие на территории нынешней Финляндии и Скандинавии.

Но тем не менее, в наше время, под каркасные дома в этих областях , в основном, используются 2 типа фундаментов.  Первый из них уже хорошо известен в России по аббревиатуре УШП (утепленная шведская плита) – на подобной плите в основном строят дома в Швеции и Норвегии.   В  Финляндии же более распространен другой тип фундамента, который пока не получил у нас широкого распространения и известен “посвященным” под аббревиатурой УФФ – Утепленный Финский Фундамент.  Строго говоря финским его назвать сложно, так как на подобном типе фундамента делают дома и в Норвегии, да и в России, его более простая модификация хорошо известна.

Теперь обо всем по-порядку.

УШП – Утепленная Шведская Плита

Вначале немного хвастовства :).  Многие знают, что в Россию информацию об УШП принес пользователь Форумхауса известный как Владимир “Таллин”.  Но вот совсем не многие при этом знают, что само название “Утепленная Шведская Плита” придумал именно я :).

А произошло это следующим образом.

Впервые про подобный фундамент заикнулся один товарищ из Германии, написавший на форумхаусе о том, что строительство подобного типа фундамента, идеально подойдет под каркасный дом .  Именно тогда, то что потом стали называть УШП, впервые был опродемонстрировано российской интернет общественности. Было это в июне 2008 года.

К сожалению, с подачи популярного тогда на Форумхаусе строителя, автора шЫдевра под названием Русский Силовой Каркас (Он же РСК, он же впоследствии – Рашен Страшен Каркашен)  –  товарищ из Германии был затравлен, а его идеи были провозглашены еретическими и для загадочной русской души – неподходящими (кстати впоследствии этот гениальный строитель получил срок, за мошенничество).

Второе пришествие УШП произошло в 2009 году. Тогда на форуме появился новый участник, ныне широко известный – Владимир “Таллин”.  В одной из тем форумхауса, он рассказал о фундаменте своего дома в Эстонии, который ему не то спроектировал, не то построил строитель из Швеции  (Родина  отечественной УШП – шведская фирма Dorocell).

Так уж получилось, что на эту тему наткнулся ваш нескромный слуга. То есть я :).  А так как я в то время впитывал все доступные знания по каркасному домостроению как губка и попутно был модератором на Форумхаусе, то оценив потенциал идеи, выделил сообщения Владимира “Таллина” в отдельную ветку и немного подумав, назвали ее “Утепленная Шведская Плита”. А затем всячески оберегал Владимира на начальных этапах, от попыток травли отечественными любителями заливать плиты по 40см толщиной.

Название к фундаменту прилипло,  а Владимир стал “гуру”,  к которому всем обращались за советом.  Про эту историю мне недавно напомнил сам Владимир Таллин, на том же Форумхаусе

Поэтому могу совершенно честно сказать – в том, что УШП получило такое распространение, есть определенная моя личная заслуга.

  Но перейдем к делу

Общий принцип строительства УШП можно описать следующим образом: это некое огромное “корыто” из пенопласта “фундаментных” марок (способных выдержать большие нагрузки при небольшой относительной деформации). Корыто, представляющее из себя несъемную опалубку, собирается на подготовленной песчано щебеночной подушке обеспечивающей дренаж. Затем в этом корыте укладывается  арматурный каркас и сетка, к которой, согласно планировке помещений,  закрепляется труба для водяных теплых полов и раскидываются другие коммуникации – водоснабжение, канализация и иногда электрика.  Затем все это заливается бетоном и по хорошему, затирается “вертолетами” для получения максимально готовой под финишную отделку поверхности плиты.    Важно так же отметить, что плита не простая, а с ребрами жесткости под несущими стенами.  То есть толщина плиты отличается под несущими стенами от остальной поверхности.

Это было грубое, примерное, описание того, на что похожа УШП.  Ниже вы можете увидеть типичную конструктивную схему:



Оригинальная схема шведской фирмы Dorocell



Интерпретация от Knauf

Преимущества строительства УШП

  1. Мы получаем утепленный фундамент-плиту, с отделкой цоколя, подходящую для большинства грунтов
  2. При качественном исполнении, получаем готовое под финишную отделку перекрытие первого этажа
  3. Интегрированные в плиту коммуникации – разводка водопровода, канализации, части электрики и т. п.
  4. Система дренажа и водоотведения вокруг дома
  5.  Практически готовая комфортная, низкотемпературная система отопления водяными теплыми полами – к которой достаточно просто подключить котельное оборудование
  6. Утепление самой плиты и отмостки вокруг дома, убирает явления морозного пучения, которые могут стать большой проблемой для более традиционных лент и плит.
  7. Энергоэффективность. Это один из самых энергоэффективных вариантов фундаментов – позволяющий экономить на отоплении
  8. УШП является высокоэффективным теплоаккумулятором, убирая один из часто упоминаемых недостатков каркасных домов – низкую теплоемкость.

Другими словами, строительство УШП в том, что это комплексное решение.  Все то же самое можно получить и отдельно. Но делая все отдельно и сложив в совокупности затраты, с 90% вероятностью –  у вас получится более дорогое решение.

Недостатки УШП

Разумеется у УШП есть и недостатки, о которых стоит упомянуть.  Правда часть из них, относится и к другим плитным фундаментам.

  1. УШП идеально подходит для ровных участков. На участках с уклоном, строительство УШП как и любого другого плитного фундамента, может вылиться “в копеечку”
  2. УШП подходит для многих типов грунтов, но не для всех.  Например с очень большой осторожностью нужно подходить к строительству УШП на торфяниках и других грунтах с очень низкой несущей способностью.
  3. Требовательность к квалификации исполнителей.  Так как в плиту входит много коммуникаций, требующих грамотной разводки, то далеко не все “строители с опытом” смогут взяться за такой фундамент и не накосячить
  4. Низкий цоколь.  Недостаток условный, но тем не менее, многих напрягает то, что уровень пола  в доме практически с уровнем земли за стеной. Российский менталитет привык к высоким цоколям, тогда как в УШП вся толщина конструкции составляет 30см. из которых обычно над землей торчит дай бог 20.
  5.  Материалоемкость.  Особенно это актуально сейчас (осень 2014) – когда из за роста курсов валют и санкций, многие материалы имеющие в своей основе импортное сырье (тот же пенопласт) резко дорожают.
  6.  Не смотря на энтузиазм и примеры строительства даже достаточно тяжелых каменных домов на УШП, все таки это фундамент, рассчитанный в первую очередь на более легкие – каркасные и деревянные дома
  7.  Ощутимые разовые финансовые вливания  на первоначальном этапе.  Минус условный, так как делать все по отдельности, в итоге будет дороже. Зато можно растянуть затраты по времени.
  8. Ремонтопригодность коммуникаций. Минус условный, так как большинство материалов, используемых в современных системах инженерных коммуникаций, рассчитаны на сроки, явно превышающие наши с вами жизни.  Решения же для ремонтопригодности основных коммуникаций (канализация, водоснабжение) есть, но требуют дополнительных затрат. Так что нужно хорошо подумать, насколько оно надо

Сколько стоит построить УШП?

Опять же, частый вопрос – сколько все это удовольствие стоит.  В ценах лета 2014 года, средняя стоимость строительства УШП в Санкт-Петербурге составляла порядка 6-6,5тр за м2.  В Москве цены были подороже, в среднем 7,5-8тр за м2 в зависимости от степени “раскрученности” и квалификации исполнителей.   По другим регионам информации у меня нет.  К сожалению, учитывая резкое падение курса рубля и большое количество “имортозависимых” материалов в УШП, цена на нее в следующем году заметно повысится.

То есть строительство УШП 100м2 в среднем обошлась бы заказчику   в  600-800тр, в зависимости от региона и аппетитов подрядчика.   Сумма не маленькая. Но вернитесь к преимуществам УШП и прикиньте, сколько по отдельности будет стоить – плита, утепление фундамента, стяжка с теплым полом, дренаж,  коммуникации и т.п.  Возможно, когда вы сложите все затраты, цена УШП покажется уже не такой уж и огромной. Одна только система отопления в оценке “профильных специалистов” может потянуть на 300-400тр.

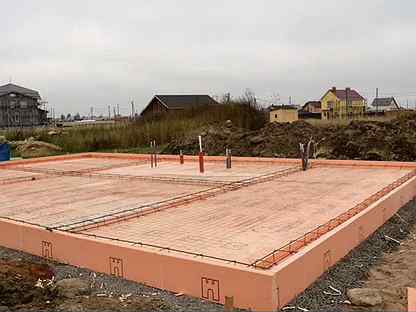

УШП перед заливкой бетоном, с разведенными трубами теплого пола

После заливки. Снаружи остались только выходы коммуникаций и коллектор теплого пола

УФФ –  Утепленный Финский Фундамент

Этот фундамент еще не так популярен как УШП, но уверен, что свое он возьмет.  Строго говоря, аббревиатура УФФ появилась на том же Форум хаусе, когда данный тип надо было как то отличить от всех других. Пробовали называть и утепленной финской плитой (УФП) и как то еще, но УФФ это не совсем плита.

Вообще то подобная конструкция хорошо используется в России давно и известна как “лента с полами по грунту”.  Правда, отличия УФФ от самых простых полов по грунту, практически такое же, как у УШП от “простой” железобетонной плиты.

Своим появлением УФФ обязана другому активному участнику форумхауса, известному под ником Tim1313, который решил ее “реконструировать” для своего дома, пользуясь информацией брата, строившего дома в Финляндии и хорошо знакомого с этой технологией.

Если УШП у нас, это корыто с пенопластом бетоном и теплыми полами, то УФФ – это утепленная лента с “пяткой”, выполняющей опорную и несущую роль, с обратной засыпкой хорошо утрамбованным грунтом, и хорошо утепленной стяжкой с теплыми полами.   Вариантов таких лент есть много,  я приведу схему от финского домостроительного концерна Оматало (Финндомо)

Оригинальная схема финского фундамента от фирмы Omatalo (finndomo)

Упрощенная, но рабочая схема от Tim1313

Реализаций строительства УФФ у тех же скандинавов может быть много –  в качестве “ленты”, могут использоваться как блоки, так и монолитный бетон, причем в несъемной опалубке из пенопласта.   При больших уклонах  и в некоторых других случаях, могут отказаться от обратной засыпки и сделать перекрытие ЖБ плитами, с дальнейшем обустройством утепленной стяжки по ним.  Могут использоваться разные схемы утепления ленты и периметра.   В Норвегии, из за особенностей скальных грунтов, часто делают ленту без пятки, на щебеночной подушке.

Преимущества  УФФ

Собственно все те же преимущества, что и у УШП, только к ним можно еще добавить то, что убирает часть недостатков УШП

  1. Может оказаться более выгодной и менее трудозатратой на участках с уклоном
  2. Возможность сделать “высокий цоколь” – собственно высота цоколя ограничена только вашими финансами.
  3.  Проще адаптировать под тяжелые дома (увеличивается размер пятки и сечение ленты, конфигурация ленты под несущие стены)
  4. Вариант с цоколем из блоков, позволяет практически на 100% отказаться от использования опалубки – что экономит и время и деньги.
  5. Как ни странно, этот тип фундамента “понятнее” отечественным строителям и соответственно проще найти исполнителей.
  6. Потенциально лучшая ремонтопригодность коммуникаций в отдаленном будущем, так как в отличии от УШП, несущую роль выполняет цоколь и пятка под ним, а стяжка с коммуникациями “развязана” относительно ленты.
  7. Возможность провести коммуникации, сделать теплый пол и стяжку уже после того, как дом “встанет под крышу” – кстати весьма популярный в скандинавии вариант

Недостатки и стоимость УФФ

Расписывать отдельно стоимость УФФ и ее недостатки смысла нет, так как это вещи взаимосвязанные.  Основным недостатком УФФ является бОльшее количество работ, в том числе земляных и большое количество “сыпучки” на обратную засыпку.  Соответственно это приводит к увеличению стоимости УФФ относительно УШП. Остальные недостатки – те же что и у “шведской” плиты, за исключением тех, которые решает УФФ.

Но увеличение по стоимости не драматическое.   В общем случае УФФ обойдется процентов на 10-15 дороже чем УШП.  Хотя в ряде случаев, может оказаться сравнима, если не дешевле.   Причем стоимость УФФ будет напрямую зависеть от высоты цоколя, который вы пожелаете. Чем выше – тем дороже.



Опорная пятка и цоколь из блоков

Обратная засыпка с внутренним утеплением

Раскладка теплого пола и заливка стяжки

Опалубка из ЭППС для монолитного цоколя, тоже популярный в скандинавии вариант





(Visited 56 813 times, 1 visits today)

4 1 голос

Оцените статью

Что такое УШП (утепленная шведская плита)

УШП — это современный и теплоэффективный фундамент. И не только фундамент, не просто бетонная плита. Это настоящая основа вашего дома. Она включает в себя готовую систему комфортного отопления тёплыми полами по всей площади, разводку труб водоснабжения, канализации и электрических кабелей, качественное утепление пола, а её гладкая поверхность годится для укладки чистового напольного покрытия.

Шведская плита подходит для каркасных домов, домов из газобетона, бруса, бревна, для SIP и других домов и может быть построена практически на любом грунте.

На этой картинке мы с дизайнером попытались изобразить УШП в разрезе. Итак, разложим всё по полочкам:

1. Подушка 2. ПСБ/ЭППС — несъемная опалубка 3. Утеплённая отмостка 4. Дренаж 5. Ливнёвка 6. Арматура 7. Трубы тёплого пола 8. Бетонная плита 9. Трубы и кабели

 1. Подушка под плитой

Прежде чем заливать бетон нужно сделать много всего остального и начинаем мы с подготовки подушки — основания, на котором будет выставляться опалубка и на котором будет стоять наша плита. Необходимо подготовить ровную песчаную площадку и как следует утрамбовать её специальной машиной — виброплитой.

На фото стройка УШП в Дружбе, в Покровской, в Разливе, в Саблино.

Мой компаньон, Григорий, снял небольшой сериал про стройку УШП. Первая серия посвящена как раз таки подготовке подушки, вот как это примерно выглядит на видео:

«Пирог» подушки зависит от типа грунта, начиная от простого снятия плодородного слоя, засыпки песком и трамбовки, заканчивая полным замещением грунта под плитой на большую глубину и трамбовкой тяжёлым виброкатком.  Подготовка подушки крайне важна, по результату обязательно нужно проверить качество уплотнения пенетрометром.

 2. Выставляем опалубку из ПСБ\ЭППС

Далее на подготовленной площадке по уровню выставляется несъемная опалубка из пенополистирола. Это совсем не тот хрупкий пенопласт, что вы привыкли видеть в коробке из-под телевизора, ПСБ 25/50 (ППС 14/35 по новому ГОСТу) или тем более ЭППС гораздо плотнее и долговечнее. Получается, что между землёй и бетоном будет толстая прослойка из отличного плотного утеплителя. Это позволит нам отапливать ваш дом, а не греть землю под ним.

Кроме того, пенопласт не позволит грунту под домом промерзнуть, следовательно, не будет и никакого морозного пучения, не будет опасных подвижек фундамента, трещин в стенах и прочих неприятностей.

На этом этапе также закладываются канализационные трубы, делается ввод воды и электрического кабеля, заземления (цифра 9 на картинке). Чаще всего вместе с фундаментом я сразу же устанавливаю и септик или ЛОС, так что вопрос канализации решается уже на этом этапе.

Ещё стоит добавить, что наружную часть опалубки (так называемый L-блок) я обычно облицовываю плоским шифером. На этапе строительства он надежно защищает ПСБ от повреждений, а также может быть использован и в дальнейшем — можно просто покрасить его в нужный цвет или покрыть мозаичной штукатуркой и отделка цоколя готова. К плоскому шиферу также удобно крепить цокольные панели.

Так выглядит готовый цоколь:

Кстати, по поводу высоты цоколя УШП (высота от грунта до края плиты). Она получается небольшая — около 20 сантиметров, но это скорее плюс — не нужно делать крыльцо со ступеньками при входе в дом. Однако, по желанию заказчика, высота легко может быть увеличена. Во-первых лишние 10 сантиметров можно добавить за счет дополнительной подсыпки подушки, во-вторых, ещё столько же при использовании дополнительного слоя утеплителя под плитой.

3,4,5. Делаем ливневую канализацию, дренаж, отмостку

Во время дождика с крыши по водосточным трубам бегут потоки воды и эту воду нужно куда-то деть. Для этого делается ливневая канализация и  дождеприёмники, это что-то вроде люков под водосточными трубами, куда стекает вся дождевая вода. А уходит она в канаву или в колодец. Поверьте, это гораздо лучше, чем лужи вокруг дома.

На большинстве участков, из-за сырости, нужен ещё и дренаж, про него можно подробно почитать в интернете, но в двух словах — нужно это чтобы отвести воду от дома, чтобы было сухо. И это тоже делается сразу, вместе со всеми остальными земляными работами.

Вокруг фундамента, по периметру, закапываются листы пенополистирола, укрытые толстой плёнкой — это утеплённая отмостка. Она нужна чтобы исключить промерзание и морозное пучение грунта вокруг фундамента. Можно засыпать её песком и, в последствии, декоративным камнем, а можно сразу красиво забетонировать.

Итак, получается, что мы убрали всю лишнюю влагу из-под дома и вокруг него, а также утеплили фундамент и его периметр. А это значит, что возможностей для морозного пучения грунта не остается — сухой песок, защищенный от мороза пенопластом, двигаться уже не будет.

6. Армирование

Нельзя просто взять, замешать цемент и залить его в готовую опалубку. Прочность бетонным конструкциям придает армирование металлом. В классической УШП вся площадь перекрывается сварной арматурной сеткой, а в рёбрах жесткости используются прутки арматуры. Под тяжёлый дом могут делаться дополнительные рёбра, арматурные каркасы, может быть использовано двойное армирование и т.д. Всё это проектируется исходя из планируемой нагрузки на фундамент, т.е. зависит от материала, из которого будет делаться дом и его размеров.

 7. Тёплый пол во всём доме сразу

По всей площади дома укладываются трубы тёплого пола. Дом делится на несколько зон, например кухня, гостиная, спальня, с\у. В каждую зону укладывается свой контур тёплого пола, который потом можно будет регулировать с помощью коллектора.

Получается, что весь дом отапливается тёплым полом. А если дом хорошо утеплён, то такой системы достаточно для отопления в любые морозы (для 1-этажного дома или для первого этажа 2-этажного). И это очень комфортное тепло, оно равномерно идёт от всей поверхности пола во всех помещениях, что гораздо приятнее классического радиатора под окном.

Так как тёплый пол залит в бетон, бетонная монолитная плита служит отличным теплоаккумулятором. Она прогревается не сразу, но зато, когда набирает тепло, очень долго его отдаёт. Даже если у вас отключат газ или электричество, почувствуется это далеко не сразу, может быть через сутки или больше. Температура в доме будет падать очень медленно!

Коллектор тёплого пола Comisa регулирует проток теплоносителя по контурам

* на самом деле порядок повествования немного нарушен, чаще всего трубы ТП монтируются перед армированием и крепятся прямо к пенопласту — это самый оптимальный вариант, но для понимания смысла УШП это роли не играет.

9. Коммуникации — вода, электричество, канализация

Тут мы немного перескочим и перейдем к 9 пункту. Помимо тёплого пола внутри плиты закладываются все необходимые коммуникации — это электрические кабели (их можно вывести в любое место, например в будущие стены), трубы для холодной\горячей воды, канализационные трубы, водопроводные трапы под будущий душ, по вкусу можно развести центральный пылесос и любые другие кабели\воздуховоды.

Стандартный набор: тёплые полы, разводка канализации, ХВС/ГВС и электрокабеля

Плита УШП создаётся не под абстрактный дом, размером, скажем, 10*10. Вам нужен как минимум эскизный проект, тогда сразу можно сделать отопление по комнатам, вывести трубы к будущим санузлам и на кухню, установить коллекторы тёплого пола и водоснабжения в техническом помещении и т.д.

Выводы труб горячей и холодной воды, здесь будет коллектор

Вот как выглядит «начинка» стандартной плиты (первая часть ролика):

8. Монолитная бетонная плита = черновой пол

Завершается работа над УШП заливкой бетона и его затиркой\шлифовкой. Когда все коммуникации и тёплые полы готовы, проверены все выводы и кабели, целостность всех труб протестирована под давлением, приезжает миксер и заливает качественную бетонную смесь. Никакого самодельного бетона, только смесь с проверенного бетонозавода, со всеми документами и пробами.

После заливки разглаживаем бетон большой гладилкой

Спустя некоторое время после заливки, когда бетон набирает немного прочности, поверхность шлифуется специальной затирочной машиной, которую еще называют «вертолёт». Как при заливке, так и при затирке, ровность плиты постоянно контролируется лазерным уровнем.

Так работает вертолёт:

В результате мы получаем гладкое бетонное основание с минимальными перепадами. На него сразу же можно класть плитку или ламинат, не нужно заливать дополнительную стяжку — всё уже готово.

Подытожим выгоду

Заказав УШП, после завершения работ вы сразу получаете:

  1. Фундамент — монолитная бетонная плита;
  2. Разведённые коммуникации — вода, канализация, электричество, заземление и пр;
  3. Готовая система отопления — тёплые полы по всей площади дома;
  4. Утепление пола — под плитой толстый слой ПСБ\ЭППС;
  5. Утеплённая отмостка — никакого промерзания грунта вокруг дома;
  6. Готовый черновой пол, он гладкий и на него сразу можно класть плитку или ламинат;
  7. Отделка цоколя плоским шифером — можно просто покрасить;
  8. Ливневая канализация и дождеприёмники [опционально];
  9. Дренаж [опционально];
  10. Решённый вопрос канализации — септик или ЛОС [опционально].

А теперь давайте сравним

Если сравнить УШП с винтовыми сваями или с обычной бетонной плитой или с МЗЛФ… Сравнение получится не совсем в пользу этих видов фундамента. То есть сваи, конечно же, обойдутся дешевле. И на них можно построить точно такой же хороший дом. НО сколько работ нужно будет сделать потом? Кто будет их делать? Сколько это будет стоить?

Оценивая и сравнивая стоимость разных типов фундамента, пожалуйста, учитывайте всё вышеперечисленное. УШП — это готовый нулевой цикл, фундамент «под ключ». Хоть я и не люблю такое определение, это действительно так.

На УШП просто нужно поставить коробку дома, а всё остальное внутри уже есть — отопление, коммуникации, утепление. А на тех же винтовых сваях нужно делать нижнее перекрытие, утеплять его, заводить коммуникации, делать их разводку по дому, заливать стяжку, монтировать отопление, мудрить что-то с отделкой высокого цоколя… В общем, решать вам.


Посмотреть подробные отчеты о недавно построенных мною фундаментах можно в разделе «Построенные УШП».

Свяжитесь со мной, если хотите рассчитать стоимость возведения УШП на вашем участке или задать любые вопросы.

Не забудьте подписаться на мои новости в социальных сетях! Ссылки на них есть внизу каждой страницы.

comments powered by HyperComments

Утепленная шведская плита

Больше, чем фундамент

Компания Хотвелл сертифицировала свои услуги по строительству утепленной шведской плиты по стандарту СТО 72746455-4.2.1-2013 "Проектирование и устройство мелкозаглубленных плитных фундаментов типа «Утепленная шведская плита»" :

Если выражаться простыми словами, то данный сертификат подтверждает, что Хотвелл соблюдает технологию строительства УШП и использует качественные материалы (в соответствии со стандартом).

Этой новостью мы как-бы подводим итог 3-х лет строительства специалистами Хотвелл фундаментов типа утепленная шведская плита под энергоэффективные дома из СИП-панелей.

Наш совет: если по какой-то причине Вам не подходит фундамент на винтовых сваях, если Вы склоняетесь к железобетонному фундаменту, то обязательно рассмотрите УШП. Этот современный фундамент уже довольно давно и активно используется для сооружения индивидуальных домов в Европе. Опыт положительный - при соблюдении технологии проблем не будет. А Хотвелл - это компания с высокой ответственностью и репутацией, которую не сильно испортили 10 лет активного строительства. Ниже мы постараемся объяснить, почему считаем утепленную шведскую плиту хорошим выбором при строительстве дома из СИП.

Начнем с главного. Утепленная шведская плита - это больше, чем фундамент. Это цельная инженерная конструкция, в которую интегрированы инженерные коммуникации и система обогрева "теплый пол":

Выбирая УШП, мы выбираем комплексный подход к строительству вместо более привычного поэтапного. Оба подхода обладают существенными преимуществами и недостатками!

Комплексный подход позволяет строить гармоничные и технически красивые конструкции, в которых отдельные составляющие выполняют сразу несколько функций и взаимно дополняют друг друга. В результате улучшается качество при сокращении затрат! "Ведро дёгтя" - резко вырастают требования к организации работ.

Что хорошо в Европе, в России часто не работает. И дело тут не в климате! Технологию УШП легко "удешевить" - много "непонятных, необязательных" этапов работ, много работ, требующих высокой квалификации и контроля, много материалов, которые можно заменить на более дешевые и т.п. А негативные последствия такого "удешевления" в УШП критичны. Многое исправить нельзя. Вот почему строители со стажем не рекомендуют применять УШП в России.

Нам утепленная шведская плита интересна как удачная система для энергоэффективного дома. Это важно!

В конструкции УШП утеплитель лежит на грунте. Идущее из недр земли тепло согревает грунт под утеплителем. Ещё со школы все знают, что под снегом земля обычно не промерзает. Положительная температура под утеплителем означает, что поток тепла из дома через нижнее перекрытие не будет большим даже в очень сильные морозы, поскольку теплообмен определяется разницей температур (градиентом). Если Ваш дом находится в суровом российском климате, то его нижнее перекрытие оказывается в изнеженной Европе. Это серьёзный бонус в плане энергоэффективности. УШП помогает решать задачу энергосбережения.

Исключительная особенность УШП в доме из СИП панелей состоит в том, что отапливаемая теплоизолированная массивная железобетонная плита в энергоэффективном доме выполняет функцию теплового аккумулятора, обеспечивающего тепловую инерцию дома. Это существенный бонус. С тепловым аккумулятором дом дольше "держит тепло". О тепловой инерции можно почитать на сайте hotwell.ru. Тепловой аккумулятор в доме из СИП - хоть и необязательная, но полезная вещь!

Такая деталь: если дом отапливается электричеством, то тепловой аккумулятор можно нагревать ночью по ночному тарифу. Тоже приятный бонус для тех, кто умеет считать деньги.

Есть и другие преимущества. Начнем с того, что в технологии УШП монолитная железобетонная конструкция в виде плиты с лентой под несущими стенами выполняется на слое твердого экструдированного пенополистирола, укладываемого на специальном образом подготовленный грунт. При этом слой утеплителя выполняет (1) функцию теплоизоляции дома, препятствуя распространению тепла в грунт, (2) одновременно не дает промерзать грунту под фундаментом, убирая отрицательное воздействие на конструкцию сил морозного пучения грунта, и (3) служит демпфером подвижек грунта. Последние две функции утеплителя с учетом небольшого веса энергоэффективного дома значительно снижают нагрузку на фундамент. Это повышает надежность и долговечность конструкции.

При достаточном уровне квалификации исполнителей технология УШП позволяет выполнить качественную прокладку и разводку инженерных коммуникаций в непромерзающем основании плиты. Это важный бонус. Вам не придется утеплять вводы в дом, как это делается в конструкциях с холодным подполом, не придется глубоко закапывать трубы и т.д. Здесь срабатывает правило: не вовремя выполненные работы всегда обходятся дороже!

Водяной "теплый пол" в конструкцию УШП вписывается идеально:

О преимуществах теплого пола написано много. Многие уже знакомы с теплым полом на практике, поскольку электрические теплые полы в санузлах городских квартир практически стали нормой. Обсуждать здесь теплые полы мы не будем. Скажем только главное: если Вы собираетесь делать водяной теплый пол в доме из СИП-панелей, то выбирайте утепленную шведскую плиту! Это правильный выбор, в т.ч. и по финансовым соображениям. УШП уникальна тем, что трубы теплого пола заливаются не бетонной стяжкой как обычно, а вместе с плитой фундамента! Только это дает существенный выигрыш в деньгах и времени!

В энергоэффективном доме из СИП-панелей "теплый пол" может полностью отопить по крайней мере весь первый этаж. Дополнительные отопительные приборы не потребуются (это тоже бонус).

И наконец, УШП при качественном исполнении дает готовое основание для чистового пола первого этажа. Плитка, ламинат и другие напольные покрытия укладываются без дополнительной (выравнивающей) стяжки. Это существенная экономия на этапе отделки. Хотвелл доводит поверхность плиты до идеального состояния шлифовкой затирочными машинами:

Прослеживая технологию УШП от начала и до конца, трудно не отметить, что утепленная шведская плита есть грамотное рациональное вложение денег. Это заслуга комплексного подхода. Поэтапное решение тех же самых задач приводит и к перерасходу (удорожанию), и к ухудшению конструкции.

В качестве примера. Выше мы уже рассматривали преимущество монтажа системы теплый пол в системе УШП. Если Вы в обычном доме на нулевом перекрытии будете делать водяной теплый пол с бетонной стяжкой, то Вы и денег потратите прилично, и дополнительную нагрузку на фундамент дадите. Делать теплый пол на перекрытии сложнее (стены уже стоят, надо куда-то прятать магистрали и т.д.). В УШП теплый пол выполняется с минимальными затратами и нет паразитной нагрузки на фундамент от массивной бетонной стяжки. Плюс в УШП Вы получаете мощный тепловой аккумулятор. Фантастика!

Минусы есть во всем. Из субъективных - это необходимость делать "всё и сразу". Многие предпочитают откладывать решение проблем на потом даже при отсутствии особых финансовых затруднений.

Говорить об объективных недостатках УШП можно только в сравнении с другими системами. Для наших Заказчиков наиболее интересно сравнение УШП с винтовым фундаментом применительно к СИП-технологии. Про винтовой фундамент много написано на сайте hotwell.ru. Скоро опубликуем статью и про УШП в СИП-строительстве. Здесь скажем коротко: оба фундамента превосходно решают задачу строительства дома из СИП-панелей. У каждого варианта есть существенные плюсы (серьёзные аргументы "ЗА") и есть минусы в сравнении друг с другом.

Строительство дома из СИП на УШП капитальнее, дольше и сложнее строительства на винтовом фундаменте. УШП сразу "поднимает планку" такими дополнительными благами как теплый пол и тепловой аккумулятор, без которых вполне можно обойтись! Но если средства позволяют и хочется лучшего, то имеет смысл строить на УШП.

Если Вы выберете УШП с теплым полом, а магистрального газа нет и не предвидится, то в качестве альтернативы электричеству для отопления рекомендуем рассмотреть котел на пеллетном топливе. Это значительно выгоднее.

Средний срок строительства УШП силами Хотвелл составляет 2 недели. Технадзор на всех этапах. Никаких субподрядов. Штатные бригады Хотвелл укомплектованы профессиональным инструментом и бытовкой. Собственная спецтехника.

Перечень работ, выполняемых Хотвелл при строительстве УШП:

  • Исследование грунта.
  • Топосъемка и разметка оптическим и электронным нивелирами.
  • Проектирование и расчет УШП.
  • Земляные работы.
  • Подсыпка песком и гравием с послойным тромбованием виброплитой и контролем плотности пенетрометром.
  • Монтаж закладных под ввод воды, электричества.
  • Прокладка и разводка по потребителям инженерных сетей (электричество, канализация, вода).
  • Заземление.
  • Дренаж.
  • Ливневка.
  • Утепление экструдированным пенополистиролом.
  • Устройство опалубки.
  • Вязка арматурного каркаса.
  • Изготовление закладных и др. металлоизделий для фундамента (собственное производство).
  • Монтаж системы теплый пол с заполнением антифризом и опрессовкой давлением.
  • Заливка фундамента товарным бетоном, укладка и уплотнение бетона вибраторами.
  • Шлифовка поверхности плиты затирочными машинами.
  • Уход за бетоном до набора достаточной прочности. Контроль склерометром.
  • Устройство отмостков.
  • Поставка всех материалов.
  • Инженерный контроль на всех этапах.

Выполненные работы:

Строительство УШП для коттеджа общей строительной площадью 179 м2
г. Москва, пос. Новофедоровское.
Сентябрь 2017 г. Подробнее

Строительство УШП для коттеджа общей строительной площадью 233 м2
МО, г. Балашиха.
Октябрь 2017 г. Подробнее

Строительство УШП для коттеджа общей строительной площадью 216 м2
г. Москва, д. Крекшино
Июнь 2018 г. Подробнее

Строительство УШП для коттеджа общей строительной площадью 140 м2
Тульская обл., Заокский р-н, д. Крюково.
Октябрь 2018 г. Подробнее

Строительство УШП для коттеджа общей строительной площадью 128 м2
МО, Чеховский р-н, д. Филипповское.
Июнь 2018 г. Подробнее

Строительство УШП для дома общей строительной площадью 123 м2
Тульская область, Заокский р-н, п. Пахомово.
Июль 2018 г. Подробнее

Строительство УШП для храма общей строительной площадью 244 м2
Тульская область, Заокский р-н, п. Пахомово.
Июль 2018 г. Подробнее

Строительство УШП для коттеджа общей строительной площадью 388 м2
МО, Раменский р-н, д. Редькино.
Август 2018 г. Подробнее

Строительство УШП для коттеджа общей строительной площадью 154 м2
Ярославская обл., Ярославский р-н, д. Кульнево.
Июль 2019 г. Подробнее

Строительство УШП для КПП общей строительной площадью 224 м2
МО, Красногорский р-н, КП "Вымпел".
Май 2019 г. Подробнее

Строительство УШП для коттеджа общей строительной площадью 180 м2
МО, Клинский р-н, д. Борозда.
Июнь 2019 г. Подробнее

Строительство УШП для коттеджа общей строительной площадью 344 м2
МО, Дмитровский р-н, д. Нерощино.
Октябрь 2019 г. Подробнее

Строительство УШП для коттеджа общей строительной площадью 141 м2
МО, Домодедовский р-н, д. Мансурово.
Сентябрь 2019 г. Подробнее

Строительство УШП для дома общей строительной площадью 108 м2
МО, Дмитровский р-н, с. Орудьево.
Октябрь 2019 г. Подробнее

Строительство УШП для дома общей строительной площадью 289 м2
МО, Пушкинский район, д. Степаньково.
Май 2020 г. Подробнее

Строительство УШП для коттеджа общей строительной площадью 152 м2
МО, Истринский район, д. Ядромино.
Май 2020 г. Подробнее

Строительство УШП для коттеджа общей строительной площадью 171 м2
МО, Раменский район, д. Первомайка.
Июнь 2020 г. Подробнее

Строительство УШП для дома общей строительной площадью 161 м2
МО, Ступинский район, п. Михнево.
Июнь 2020 г. Подробнее

Строительство УШП для дома общей строительной площадью 155 м2
МО, Солнечногорский район, д. Юрлово.
Июнь 2020 г. Подробнее

Строительство УШП для дома общей строительной площадью 164 м2
г. Санкт-Петербург, Курортный район, п. Белоостров.
Июль 2020 г. Подробнее

Фундаментная шведская плита (УШП): технология, своими руками

Фундамент шведская плита – это монолитная плита мелкого заглубления, которая занимает всю площадь основания дома и утеплена по периметру. К ней напрямую подсоединяют систему теплого пола, которая считается самой эффективной в сфере обогрева частного строительства.

Схематическое изображение фундамента шведская плита в разрезе

Она эффективна на всех грунтах, при любом залегании грунтовых вод, может обустраиваться собственными руками.

Читайте также: как выполняется утепление фундамента пенополиуретаном?

Преимущества и недостатки шведской плиты

Как показывают отзывы, фундамент такого типа имеет свои положительные и отрицательные стороны. Среди преимуществ конструкции выделяют следующие:

  • быстрота обустройства плиты. На ее изготовление в среднем уходит до двух недель;
  • поверхность конструкции получается идеально ровной, поэтому может служить полом первого этажа, не нуждающимся в дополнительном выравнивании;
  • снижается уровень теплопотери дома, благодаря наличию утепления по всему периметру плиты;
  • находящийся в толще конструкции утеплитель «обрезает» мостики холода, что также улучшает показатели защиты помещения от холода;
  • в фундаменте можно прокладывать коммуникации, что улучшает эстетический вид постройки;
  • прогрев грунта под плитой устраняет проблемы, которые провоцирует возможность пучения грунта в зимнее время;
  • для работы с фундаментом не нужна никакая другая техника, кроме бетономешалки.

Устройство фундамента шведская плита

УШП фундамент также демонстрирует минусы, среди которых:

  • невозможность сооружения конструкции на чрезмерно пучинистых грунтах;
  • невозможность сэкономить на возведении дома, так как плита ушп достаточно затратная;
  • технология не рассчитана на многоэтажные здания из тяжелых материалов: кирпича и камня.

Несмотря на большую стоимость шведской плиты по сравнению с обычной монолитной конструкцией, устройство такого типа позволяет сэкономить на отоплении жилья. Сравнительный расчет показывает, что технология окупается за десять лет эксплуатации дома.

к оглавлению ↑

Технология изготовления фундамента

Устраивается шведская плита согласно следующим этапам:

  1. Сначала разрабатывается котлован мелкого заглубления. Расчет его ширины должен включать размера дома по периметру плюс немного припусков с каждой стороны. Также производятся углубления под несущие стены.
  2. Котлован покрывается ровным слоем песка. В некоторых случаях целесообразен геотекстиль. Он пропускает воду, но удерживает песчаный слой. Его толщина должна быть 10-15 см.
  3. Слой песка тщательно утрамбовывается. Поверх него укладывается дренаж и водопроводные, канализационные и электротехнические коммуникации. По их длине необходимо дать небольшой запас.
  4. Укладывается слой гравия, который покроет трубы. Его необходимо утрамбовать так, чтобы монолитная железобетонная плита была идеально ровной. Для этого слой материала увлажняют водой.
  5. Укладываются два слоя пенопласта, между которыми выстилается гидроизоляция. Можно воспользоваться полимерной плойкой. Слой утепления должен составлять 20 см.
  6. Поверх пенопласта выкладываются трубы системы теплого пола. Чтобы они сохранили объем при заливке бетоном, их стоит накачать воздухом.
  7. Выкладывается армирующая сетка.
  8. Многослойная конструкция одномоментно заливается бетоном и сразу разравнивается.

Следуя технологии многослойного пирога, шведская плита своими руками вполне реализуема и не требует привлечения специалистов.

к оглавлению ↑

Устройство фундамента шведская плита (видео)

к оглавлению ↑

Правила армирования фундамента

Чтобы плита сохранила свою жесткость и форму на протяжении всего срока эксплуатации, применяется армирование. Перед началом работ необходимо произвести расчет прутьев и подготовить их к эксплуатации, а также проволоку для соединения пересечений прутьев.

Она может иметь сечение диаметром от 4 до 8 мм. Необходимо нарезать из нее куски по 20 см. Расчет количества арматуры производится исходя из правила, что расстояние между ее прутьями составляет от 20 до 40 см.

Материал не должен быть ржавым или иметь малейшие деформации в своей структуре. Для связки шведской плиты, необходимо использовать два слоя арматуры. Первый располагается на высоте 5 см от дна котлована, а второй – чуть ниже уровня опалубки.

Для связки прутьев стоит применить специальный крюк или пистолет для вязки. Если планируется возвести тяжелые стены дома, то можно использовать и сварку. Важно надежно зафиксировать углы связки. Для устройства шведской плиты лучше применить ребристые прутья с поперечным сечением.

Связывают их проволокой, узлом в виде восьмерки. Чтобы утепленная шведская плита не деформировалась, необходимо постараться, чтобы связка была максимально крепкой. Важно помнить, что прутья не должны соприкасаться с грунтом, так как это может вызвать их коррозию.

Читайте также: как и чем выполнить утепление фундамента снаружи?

к оглавлению ↑

Как произвести расчет?

Если планируется возвести «шведскую стенку» для малогабаритного здания, то расчет параметров можно произвести самостоятельно, придерживаясь таких параметров:

Слои фундамента шведская плита

  • толщина общей плиты производится железобетонной отливкой и должна оставаться в пределах 120-180 мм;
  • по периметру основания необходимо оснастить ребра жесткости не меньше, чем 30×30 см. Они станут основанием под несущие стены;
  • под стены дома по всему периметру возводятся внутренние ребра жесткости с шагом от 1.5 до 4 м;
  • размер укрепляющих полос должен быть не меньше, чем 200×200 мм;
  • ушп фундамент может иметь разную глубину. Если задумано цокольное помещение, то котлован может достигать 2 м;
  • плита армируется стальным прутом диаметром 10-14 мм и ячейкой 20×20м; производится двухслойное армирование, с расстоянием между слоями более 100 мм. Нужно следить, чтобы сетка армирования полностью поглотилась бетоном.

к оглавлению ↑

Утепление фундамента

Технология фундамента предполагает интегрирование в него системы теплого пола. Чтобы утепленная шведская плита стала возможна, необходимо следовать следующим правилам установки греющих труб:

  • устройство труб должно быть плотным, причем вдоль наружных стен необходима более высокая плотность, нежели посередине плиты;
  • чтобы сбалансировать расход труб и обеспечить оптимальную теплоотдачу, расстояние между ними должно быть не менее 10 см;
  • чтобы обеспечить равномерное распределение тепловых потоков, расстояние между трубами должно составлять не более 25 см; температурные перепады по полу не должны превышать 4 градусов, тогда они не будут ощущаться ногой;
  • греющие трубы должны быть заложены в ушп фундамент не менее, чем в 15 см от наружных стен;
  • расчет длины труб рекомендуется производить так, чтобы она не была больше, чем 100 м, потому как чрезмерная длина приводит к гидравлическим потерям.

Особенности технологии закладки фундамента "утеплённая шведская плита"

Как и в любой другой строительной технологии, у монолитной утеплённой плиты есть как свои достоинства, так и недостатки. Однако при наличии грамотного проекта её в состоянии заложить большинство квалифицированных мастеров и даже те, кто не обладает обширным строительным опытом.

Точки контроля

Зачастую главным доводом в пользу выбора застройщиком в качестве фундамента именно УШП является универсальность и высокая степень готовности такой основы для возведения дома. Получаемая в итоге плита изначально готова к укладке любого напольного покрытия (ламината, плитки) без дополнительного устройства выравнивающих стяжек.

Более того, современные технологии позволяют использовать в качестве чистового пола и саму бетонную плиту. Для этого поверхность бетона укрепляют и наносят тонкослойное полимерное покрытие (наливной пол). Подобное решение вполне вписывается в «лофтовый» тренд обустройства лаконичной свободной планировки зданий.

Отдельно стоит выделить то, что в конструкцию фундамента уже заложены все необходимые инженерные системы. В УШП уже на стадии строительства интегрируется вся сеть коммуникаций, включая системы водоснабжения и канализации, напольного отопления и электроснабжения. При этом технология позволяет возводить дома из любых материалов и на практически любых грунтах. Во многом именно «законченность» УШП и обеспечивает ей особую популярность как в Европе, так и во всём мире.

Такие факторы, как особенности геологии места под строительства, состав и виды грунтов мало влияют на возможность закладки УШП. А при отсыпке дополнительной дренажной подушки из щебня устройство утепленной плиты и вовсе возможно практически на любых, даже очень сложных в геологическом плане участках.

Возможна закладка УШП и на участках с уклоном. Правда, это влечёт удорожание конструкции, поскольку пятно застройки должно быть предварительно выровнено. А при большем перепаде высот ещё и требуется устройство дополнительных подпорных стенок, так называемое террасирование.

Десятки кубов используемого при устройстве плиты фундамента бетона не просто залиты в землю - они являются массивным аккумулятором тепла, способным при возникновении форс-мажорных ситуаций отдавать его в дом до устранения неисправности системы отопления. Особенно это важно для не обладающих теплоаккумулирующей способностью каркасных домов.

Еще одним немаловажным фактором являются короткие сроки выполнения такого типа фундаментов. Несмотря на всю техническую сложность, монтаж утеплённой плиты площадью порядка 100 м2 занимает обычно не более 12-14 дней.

Несомненно, такой комплексный подход предъявляет высокие требования к квалификации исполнителей на всех этапах от проектирования до монтажа. Заниматься возведением утеплённой шведской плиты самостоятельно не рекомендуется. Это действительно должен быть цельный проект и комплекс мероприятий.

И чем больше площадь дома, тем точнее должны быть все расчёты относительно температуры будущего пола-фундамента и прокладки труб под несущими стенами. Любые технологические моменты решаются очень скрупулёзно.

Серьёзно влияет на прочность и долговечность основания даже качество используемых материалов. Прокладка всех видов коммуникаций строго регламентирована и просчитана. Нельзя «промахнуться» ни с расчётами, ни с материалами, ни с расположением тех или иных элементов. Иначе полностью теряется смысл такого решения конструкции фундамента.

В процессе строительства УШП уже не терпит отступлений от проекта и предписанной технологии, внести какие-либо изменения потом практически невозможно. Здесь практически не имеет значения предыдущий строительный опыт работников.

Технология и культура производства настолько отличается от обычной в нашем понимании стройки, что порой легче взять человека «с улицы», который практически не обладает опытом, и обучить его всем необходимым навыкам, нежели пытаться изменить сложившиеся годами привычки.

Поэтому, как ни странно, сезонные работники из бывших братских республик под «чутким руководством» надёжного прораба и авторского надзора справляются с задачей лучше отечественных «мастеров-универсалов».

Общепринято, что такой фундамент проектирует и строит одна компания. Это вполне объяснимо - она же и отвечает за конечный результат. Так что в случае возникновения каких-либо проблем нет нужды искать «крайнего» среди множества побывавших на объекте подрядчиков, которые к тому же валят вину друг на друга. Как правило, компания берёт на себя весь комплекс работ от проектирования самой конструкции фундамента и заложенных коммуникаций до полной его заливки и возведения здания «под ключ». Так что, в принципе, владельцу дома практически безразлично, будет ли это обычный фундамент или УШП.

Схема утеплённой монолитной фундаментной плиты

  1. грунтовое основание;

  2. геотекстиль;

  3. песчаная подушка;

  4. дренажная труба;

  5. щебневая отсыпка;

  6. гидроизоляция;

  7. теплоизоляция ЭППС;

  8. арматурный каркас;

  9. труба тёплого пола;

  10. бетон;

  11. теплоизоляция цоколя;

  12. теплоизоляция отмостки;

  13. основание отмостки;

  14. бетонная отбивка.

Особенностью утеплённой плиты являются достаточно высокие первоначальные финансовые вливания. Это связано с тем, что для её устройства требуется намного больше разнообразных и достаточно дорогих материалов и комплектующих (в основном речь идёт о трубах, коллекторах и фитингах), чем для фундамента любого другого типа.

Растянуть эти затраты во времени возможности нет - всё должно быть доставлено сразу и причём наилучшего качества. Более того, даже затягивать с окончанием строительства самого дома нельзя - на кону слишком большие денежные вложения.

Однако в данном случае следует учитывать и то, что при строительстве дома на других типах фундаментов в меры по его утеплению и прокладку коммуникаций, так или иначе, придётся потратить те же, если не ещё большие денежные средства. Но только несколько позже.

Особое внимание к мелочам

При устройстве УШП нет второстепенных операций. Каждая деталь, каждая мелочь, упущенная на одном из этапов монтажа, может впоследствии привести к весьма печальным последствиям.

Порядок работ по закладке утеплённого мелкозаглубленного плитного фундамента:

  1. выбранная площадка очищается от насаждений;

  2. выемка грунта с площади, немного превышающей периметр будущего дома;

  3. формирование насыпной подушки, её послойное уплотнение;

  4. укладка дренажного трубопровода;

  5. монтаж вводов-выводов коммуникаций;

  6. слой гравия, который тоже выравнивается и уплотняется;

  7. формирование бортов фундамента, опалубка;

  8. слой теплоизоляции из экструзионного пенополистирола;

  9. монтаж арматурного каркаса;

  10. монтаж контуров обогрева пола;

  11. заливка бетона;

  12. шлифовка готовой плиты после твердения бетонной стяжки.

Нельзя обойтись без геологических исследований и анализа состояния грунтовых вод. Песчаная подушка под подошвой фундамента может быть заилена миграцией воды. В результате слабопромерзающий и слабопучинистый песчаный грунт будет превращен в пучинистый.

Необходимо устройство надёжной дренажной системы, обязательно используется кольцевой вид дренажа по всему периметру будущей фундаментной плиты. Касательно необходимости укладки дренажа под самой плитой существуют разные подходы.

Большинство специалистов придерживаются мнения, что устройством такого дренажа можно пренебречь в случае наличия «упакованной» (во избежании заиливания) в качественный геотекстиль щебневой отсыпки под плитой. Она сама играет роль эффективного пластового дренажа. При этом по краям щебневой подушки обязательно формируются дренажные каналы с уложенной в них дренажной трубой, которые позволяют отводить излишки воды в водоприёмный колодец.

По окончании подготовительных работ и устройства дренажа вся площадь котлована геотекстильным полотном. Лучше использовать Typar плотностью 136 г/м2 вместо используемого в дренажных каналах 90 г/м2 полотна. Геотекстиль удерживает песок от вымывания и обеспечивает инфильтрацию воды. Полотна укладывают на дно и стенки котлована с запасом и с перехлёстом, рекомендуемым для выбранной ширины материала. Часть геотекстильного полотна по окончании операций по засыпке и трамбовке песчаного основания должна выступать над поверхностью земли.

Трамбовка подушки под утеплённую шведскую плиту является одним из ключевых технологических этапов. Кажущаяся простота процесса не должна вводить в заблуждение. Тщательное механическое уплотнение песка предполагает придание такому основанию плотности грунта, приближенной к природной. Совершённые на данном этапе шибки сложно выявить, а впоследствии практически невозможно исправить.

Песчаная отсыпка трамбуется послойно, в несколько проходов со сменой направления, песок должен быть увлажнён водой. Сухой песок практически невозможно качественно уплотнить. Поскольку верхний слой песка при высыхании становится более рыхлым, поверх него необходимо сделать отсыпку 50 мм гравия с последующей трамбовкой.

На песчано-щебневую подушку укладывают слой гидроизоляции. После чего выкладывается экструзионный пенополистирол. Импортные решения иногда содержат обычный ППС в мало нагруженных местах, однако это всегда результат тщательных расчётов и гарантированной прочности материала.

В наших условиях лучше не рисковать. Использование везде именно экструзии вместо обычного пенополистирола не особо сказывается на общем удорожании работ, зато полностью снимает вопросы запаса прочности и связанные с этим риски.

В данном случае рекомендуется использовать теплоизоляционные плиты с прочностью на сжатие 250-400 кПа. Специально для УШП разработан материал с прочностью 400 кПа и увеличенными размерами для повышения скорости монтажа. Последнее позволяет сократить количество швов и, соответственно, увеличить однородность слоя.

Важный момент - защита теплоизоляционной плиты от намокания. То, что экструзионный утеплитель вообще не впитывает воду, не вполне соответствует реальности. С годами он набирает влажность. (Для того, чтобы в этом убедиться на практике, можно взять кусок экструзии и бросить в тару с водой. Через несколько месяцев будет виден результат.) Однако если участок просто сезонно заливает водой - ничего страшного, главное, чтобы вода уходила, не застаивалась. Для этого и нужны хороший дренаж и отсекающая конструкцию фундамента от капиллярного подсоса воды гидроизоляция. От её качества и долговечности гидроизоляционного слоя зависит и срок работы теплоизоляции.

Ещё необходимо защитить теплоизоляцию от грызунов. ЭППС как таковой зверушки не едят, а используют в качестве тёплого убежища. А значит, прочность и качество теплоизоляционного слоя могут снизиться. Сверху утеплитель закрывает своей массой слой армированного бетона, здесь ему ничего не угрожает. Сбоку же хоть и есть отмостка, но мышам, кротам и прочей живности она не помеха. Необходимо сделать небольшие бетонные отсечки по периметру плиты в глубину. Просто нужно учесть, что обычно вся живность обитает в 25-30 см верхнем слое грунта.

Монолитная фундаментная плита армируются в строгом соответствии строительным СНиПам. Армирование наружных углов плиты и участков с входами-выходами (под коммуникации) должно выполняться особенно тщательно.

Снизу плита может иметь как ровную, так и ребристую поверхность с утолщением в местах наивысшей нагрузки под несущими стенами. Последний вариант предпочтительнее, поскольку лучше противостоит эксплуатационным нагрузкам. Да и армировать по максимуму всю площадь плиты с точки зрения затрат нерационально. Однако расчёт и закладка ребристой фундаментной плиты сложнее, поэтому зачастую используют плоский вариант.

Тщательность бетонной заливки - важная точка контроля работ. Монолитная плита заливается бетоном М450 (В35) или М350 (В25), но не ниже. Первый достаточно дорог и редко используется в строительстве, поэтому не все растворные узлы готовы его выдать.

При этом необходимо понимать, что от качества бетонной смеси напрямую зависит прочность будущего основания. При заказе готового бетона стоит убедиться в его качестве, попросив у производителя сертификат соответствия товара строительным нормативам.

Конечно, всё это на совести компании-производителя работ, осуществляющей закладку фундамента. Однако гарантия в любом случае не бесконечна (можно рассчитывать на установленные законом сроки от двух до пяти лет). А что будет через пять лет, останется ли строительная компания на рынке или предъявлять претензии будет попросту некому? Вопрос весьма актуальный.

Несмотря на все оговорки, во всём мире построены уже миллионы таких технологичных фундаментов. Очевидно, что со временем утеплённая плита неизбежно займёт своё место в ряду типовых решений с подробно расписанными технологическими картами. И при наличии грамотного проекта её в состоянии будут заложить большинство квалифицированных исполнителей или даже человек, не обладающий обширным строительным опытом.

Разумеется, этот тип фундамента никогда не вытеснит из строительной практики другие. Также, как и сейчас выбор будет производиться исходя из задач и возможностей заказчика. И где условия и проект дома позволяет, УШП несомненно будет использоваться.

Начало: Устройство утеплённого плитного фундамента



Фундамент УШП (утепленная шведская плита) -технология и конструкция плиты

УШП фундамент - утепленная шведская плита, технология строительства.



В России сегодня появляются новые строительные технологии, которые активно используются как компаниями, занимающимися строительством, так и производителями строительных материалов. Новую технологию в области строительства фундаментов называют Утепленная Шведская Плита. УШП это высокотехнологичный и современный вид плитного фундамента. Плитные фундаменты считаются оптимальным вариантом, в особенности на пучинистых и водянистых грунтах, с большой глубиной промерзания. Особенность УШП заключается в совмещении множества функций и использовании инновационных гидроизоляционных и теплоизоляционных материалов. Эти плита одновременно служит надежным фундаментом, перекрытием и полом первого этажа, местом прокладки инженерных коммуникаций. В Европе эту технологию используют уже несколько десятилетий в строительстве домов и коттеджей.  На российском рынке эта технология появилась сравнительно недавно.

Фундаменты, сделанные по этой технологии оптимальны в большинстве случаев для объектов малоэтажного строительства.

УШП это не только фундамент с интегрированными в тело плиты инженерными коммуникациями, но и комплекс противопучинистых мер, включающих в себя подготовленное непучинистое основание, дренажную систему со смотровыми колодцами и утепленную отмостку. Эти меры исключают морозное пучение грунта под плитой и обладают самыми высокими показателями по сравнению с другими типами фундаментов. Также на нулевом цикле можно развести ливневую канализацию, с системой дождеприемников и соединить их с общей дренажной системой.

УШП — финишная ровная поверхность, готовая для укладки чистового пола без дополнительной стяжки. В фундамент УШП на нулевом цикле встраивается система «теплый пол». Коллектор системы отопления регулирует, обогрев отдельных помещений первого этажа. При использовании системы отопления ТП, использование радиаторного отопления первого этажа не обязательно.

Коммуникации в Утепленной шведской плите закладываются на нулевом цикле до заливки фундамента.  В инженерные коммуникации входят система канализации, разводка труб водопровода, разводка электрики. Система «УМНЫЙ ДОМ». Еще одним преимуществом является возможность с минимальными затратами заложить монтаж теплотрассы меду планируемыми строениями. Строительство УШП возможно и в зимний период.

НУЖНА КОНСУЛЬТАЦИЯ?

Строительство фундамента УШП под 2-х этажный дом из газобетона.

Строительство фундамента УШП под 2-х этажный каркасный дом.

Строительство фундамента УШП под 2-х этажный мансардный дом из теплой керамики с облицовкой кирпичем.

Зимнее строительство фундамента УШП под ключ в Истринском районе под сруб из бревна.

особенности типа основания, его достоинства, мастер-класс строительства УШП

Перед тем, как начать строительство жилого дома, стоит определиться с типом фундамента. При его выборе следует учитывать особенности грунта на земельном участке под строительство. Так, если почва на участке водянистая, ее поверхность неровная, подвержена промерзанию, рекомендуется использовать плитное основание. Однако плиточный фундамент имеет достаточно высокую стоимость, поэтому по карману не каждому потребителю.

Существуют новые технологии изготовления оснований. Так, наибольшей популярностью пользуется фундамент утепленная шведская плита. Он по своим качествам соответствует обычному плитному основанию, но имеет значительно меньшую стоимость.

Утепленная шведская плита

Данный тип основания появился относительно недавно. Разработан был в Германии для строительства сооружений в местах со сложным климатом. Успешное применение фундамента в странах северной Европы породило его название.

Основание состоит из нескольких слоев современных гидроизоляционных и теплопроводных материалов.

В странах Европы данный тип фундамента используется уже около полувека. В нашей же стране утепленная шведская плита появилась всего несколько лет назад.

Благодаря надежной конструкции, высокому качеству, низкой стоимости, данный тип цоколя сразу же завоевал любовь российского потребителя.

Немного о фундаменте

Итак, что такое шведская плита? Данный тип фундамента имеет вид утепленной плиты. Плита – однородная и представляет собой монолит.

Нижняя часть плиты утеплена слоем пенопласта. В ее поверхность монтируется система напольного отопления.

В каких случаях рекомендуется использовать фундамент шведская плита:

  • При проведении строительных работ на почве с большим уровнем влажности;
  • Необходим для строительства на слабом грунте;
  • Подходит для земельных участков, где уровень залегания грунтовых вод расположен слишком высоко;
  • Идеален для работ на неровных территориях с частыми перепадами высоты.

Преимущества

Говоря о данном типе основания, нельзя не затронуть его очевидные плюсы. Итак, основные преимущества утеплённой шведской плиты:

  • Возможность использования основания в качестве напольного покрытия для первого этажа здания.
  • Теплый пол фундамента.
  • Ровная поверхность. Нет необходимости дополнительного выравнивания для установки и монтажа линолеума или ламината.
  • Высокая теплопроводность. Основание обеспечивает хорошую передачу тепла в здание, что значительно сокращает расходы на отопление.
  • Фундамент защищает здание от передвижения и изменения состояния почвы.
  • Возможность проведения самостоятельных строительных работ без воздействия специализированной техники.

Основные минусы

Конечно, как и любая конструкция, данный тип основания имеет и свои «минусы». Итак, рассмотрим основные недостатки утеплённой шведской плиты.

  • Все коммуникации (провода, линии передач и т.п.) монтируются непосредственно в бетонную плиту. Поэтому дальнейший их ремонт или изменение невозможны.
  • На территории стран СНГ данный вид основания используется относительно недавно. Поэтому нет точных прогнозов качества материалов после их использования в течение последующих 10-15 лет.
  • На начальном этапе строительства необходимо провести планировку и установку систем коммуникаций. Если эта процедура не будет проведена, то ее дальнейшая установка будет невозможна.
  • Монтаж должны проводить специалисты, имеющие квалификацию по данным видам работ.
  • Процесс установки цоколя имеет достаточно высокую стоимость.

Однако стоит отметить, что утепленная шведская плита с успехом применяется при строительстве зданий в европейских странах уже более полувека. Поэтому ее использование в условиях сурового российского климата крайне целесообразно.

Основное устройство

Современная технология фундамента шведская плита имеет прочное основание в виде монолитной плиты. Материал – бетон.

При установке фундамента можно не строить котлован. Обычно достаточно лишь снять верхний слой грунта.

Состав:

  • Основа состоит из дренажной подушки из смеси песка и цемента. Материалы насыпаются послойно. Каждый слой утрамбовывается и заливается водой.
  • Необходимо также установить дренажную трубу.
  • Далее идет слой геотекстиля.
  • На дренажную подушку насыпается слой мелкого щебня.
  • Сверху – слой технониколя.
  • 2 слоя арматурной сетки.
  • Слой системы для отопления.
  • Электрическая разводка и коммуникации.
  • Бетонная плита.

Для проведения системы гидроизоляции накладывают слой специальной пленки.

В верхней и нижней частях основания устанавливают слой теплоизоляции. Для нее используют специальные плиты из пенополистирола.

Особенностью данного типа фундамента является монтаж в его поверхность канализационных труб, электрической разводки и прочих коммуникаций.

Планируя строительство

Перед началом проведения строительных работ, следует учесть и основные особенности фундамента утепленной шведской плиты.

  • По всему периметру основания следует провести дренажную систему. Это делается с целью отвода грунтовых вод от здания.
  • Обязательно при строительстве дренажной подушки чередовать слои песка и щебня и хорошо их утрамбовывать.
  • Между слоями грунта рекомендуется укладывать материал геотекстиль.
  • На этапе строительства рекомендуется спланировать и установить систему отопления, электричества, канализации.
  • Слой материала утеплителя должен быть максимально прочным, т. к. основная нагрузка от здания ляжет именно на утеплитель.
  • При проведении строительных работ по разводке труб следует применять следующие их виды:
  1. пластик;
  2. медь;
  3. полиэтилен;
  4. полибутан.

Этапы работы

Каждому потребителю вполне под силу сделать утеплённую шведскую плиту своими руками. Для этого необходимо лишь следовать представленным ниже советам.

  • Подготовка земельного участка. Снять верхний слой грунта. Обычно достаточно убрать слой в 35-40 см почвы. Можно убрать его при помощи бульдозера или же самостоятельно, с использованием лопаты.
  • Строительство дренажной подушки. По всему периметру цоколя насыпаем послойно речной песок (высота 10-15 см) и мелкий щебень (высота 20-30 см). Каждый слой необходимо хорошо утрамбовать и пролить водой. Поверхность периодически выравниваем. Слой дренажа должен сравняться с уровнем поверхности земли.
  • Формирование опалубки. Производится по 2 технологиям:
  1. Европейская;
  2. Российская.

При работах по европейской технологии применяется опалубка, состоящая из блоков пенополистирола. Впоследствии она не удаляется.

По российской технологии изготавливаются стандартные деревянные опалубочные щиты. Они устанавливаются по всему периметру цоколя. Следите за выравниванием, все стенки опалубки должны быть установлены строго под углом в 90 градусов.

Опалубку следует укрепить железными штырями или деревянными брусьями.

  • Слой утеплителя. Выложить на поверхность 2 слоя материала – утеплителя, например, пенопласта. Его плотность должна составлять 100 или 200 единиц.
  • Армирование. Сетку следует связывать из железных прутьев 10 или 8 см. Ячейки сетки должны иметь параметры 15 на 15 см. Готовую сетку нельзя выкладывать непосредственно на утеплитель. Она устанавливается на специальные возвышения.
  • Установка системы обогрева поверхности пола.
  • Монтирование труб для канализации, водопровода, коммуникаций.
  • Слой бетона. На подготовленную сетку выкладывается бетон. Его маркировка должна превышать М300. Бетон выкладывается лопатой и выравнивается по правилу. Слой бетона должен составлять 10-15 см.
    1. Полученную таким образом плиту необходимо каждый день поливать водой. Следует следить за поверхностью, нельзя допустить ее растрескивание.
    2. При теплой погоде слой бетона необходимо укрывать полиэтиленовой пленой. Это необходимо для предотвращения испарения влаги с поверхности.
  • После полного застывания бетона следует снять деревянную опалубку.
  • Далее бетон рекомендуется разровнять и подвергнуть процедуре шлифования.
  • Монтаж внешней отмостки фундамента.
  • Не стоит забывать и про систему вентиляции. Отверстия необходимо проделать в основании строго друг против друга на расстоянии в 1,5 – 2 м.

Процесс строительства утепленного шведского плитного фундамента завершен.

Что такое УШП (утепленная шведская плита) и почему это надежный фундамент? - Строй Дом UA

В прошлой статье «Какой фундамент выбрать для каркасного дома из сип панелей, надежность и экономия?» мы обсудили, что УШП (Утепленная Шведская Плита) - это наиболее надежный и экономически выгодный фундамент. Сегодня более подробно поговорим о достоинствах и недостатках УШП, а также рассмотрим «строение» этого вида фундамента.

Сама технология утепленной шведской плиты подразумевает устройство в качестве фундамента и пола 1 этажа железобетонной «плавающей» плиты со встроенными коммуникациями и при необходимости использовать «теплых полов» системы отопления. Вся нагрузка дома равномерно распределяется по плите. Главной особенностью этого фундамента является то, что он полностью утеплен под бетонной слоем пенополистирола. Именно это помогает такому бетонному основанию не «терять» драгоценное тепло, аккумулировать и после этого отдавать его обратно в жилое помещение первого помещения. Эта технология получила признание во многих странах мира, в том числе и у нас. Сегодня остро стоит вопрос стоимости энергоресурсов, поэтому предотвращение потерь и сохранение тепла в доме, как никогда, актуален в Украине.Именно этот энергосберегающий фундамент позволяет говорить о строительстве энергоэффективного дома. Ведь одна из концепций энергосберегающего дома является полностью утепленным наружным контуром дома. Что такое энергосберегающий дом Вы можете узнать, посмотрев ролик:
В целом УШП подразумевает устройство железобетонного утепленного основания в виде плиты с ребрами жестокости под несущими стенами. Но наши инженеры разработали совместную концепцию: ленточного фундамента и УШП.Это усовершенствование незначительно отразилось на стоимости такого фундамента, но значительно увеличило жесткость конструкции. Мелкозаглубленный ленточный фундамент по периметру дома и под несущими перегородками позволил УШП «чувствовать» себя более устойчиво при неровном рельефе пятна застройки. Ввиду того, что это мелкозаглубленный ленточный фундамент, его глубина не больше 60 см. Без сомнения он подвержен разрушительной силе межсезонного пучения грунта. Пучение грунта - это изменение его объема, происходящее в следствии замерзания в слоях грунтовых вод.) Именно поэтому мы предлагаем наружное утепление фундамента в земле 100 мм. пенополистирола. Так же мы рекомендуем устройство по периметру дома утепленной отмостки. Говорить о самой необходимости отмостки, мы не будем, это очевидно. Однако утепление нижней части отмостки 100 мм. пенополистирола помогает полностью исключить воздействие сил морозного пучения на стенки ленточного фундамента. Вначале устраиваем утепленный ленточный фундамент по периметру плиты и под несущими перегородками согласно проекту.


Далее выставляем надежную опалубку, которая позволит плите «подняться» над землей. (Устройство цоколя не менее 400 мм. Является обязательным для деревянного дома.)


После того, как буден засыпан слой дренажного щебня и песка, последующим механическим уплотнением, ложится слой гидроизоляции. Он позволит полностью исключить проникновение влаги к бетонному основанию.Сверху укладывается слой пенополистирола ПСБ С 25 толщиной 200 мм. Именно этот «пирог» позволяет полностью исключить «утечку» тепла из бетона в землю. И уже сверху укладывается высококачественный бетон 150 мм. Грамотное армирование фундамента и плиты позволяет этой конструкции быть жестким и надежным основанием каркасного дома из сип панелей. Мелкозаглубленный фундамент содержит четыре горизонтальные нитки армирования, бетонная плита имеет двойной металлокаркас с ячейкой 150 х 150 мм.


Сам сип панельный канадский дом имеет небольшую массу.(Больше информации о канадской технологии сип панельного строительства Вы можете узнать из рубрики: «О технологии энергосберегающего строительства»)
К примеру 1 м.кв. сип панели весит до 20 кг, а масса кирпичной стены 1м.кв. равно 960 кг. Поэтому УШП, разработанная нашими инженерами, не только соответствует параметрам канадского дома, но и имеет значительный запас прочности. Нельзя сказать, что при устройстве УШП Вы получите не только надежный и долговечный фундамент дома, но и утепленный черновой пол 1 этажа.

Так же при устройстве УШП все подземные коммуникации, а именно канализация, гильзы под ввод электричества, воды и других кабелей, закладываются на этапе заливки плиты бетоном. Чтобы более наглядно понять устройство УШП, разработанной инженерами «Строй Дом UA», представляем Вам чертеж плиты.

Нельзя не отметить некоторые «недостатки» этой технологии.

В первую очередь, это стоимость такой конструкции. В среднем 1 м.кв. УШП в комплексном обходится не менее 120 дол.Однако может ли надежное, теплое основание Вашего дома стоить недорого? Порой неуместное желание экономить приводит к плачевным последствиям. Качественный, надежный, правильно рассчитанный фундамент, как правило, имеет стоимость от 20-30% от общей стоимости коробки дома и кровли. К недостатка можно отнести так же тот факт, что такой фундамент не применим на грунтах с низкой несущей способностью. К примеру на торфяниках.
ВЫВОД. В заключении можно с уверенностью сказать, что утепленная шведская плита - один из лучших фундаментов для каркасных быстровозводимых домов из сип панелей.Однако следует заметить, что при сильном уклоне участка экономически целесообразней рассмотреть комбинированный железобетонный фундамент ленточно-свайный. Пример такого проекта Вы можете увидеть в видео отчете строительства по канадской технологии с одного из наших объектов:
. от «Строй Дом UA»

С уважением, команда «Строй дом UA»

Что такое фундамент «шведская плита»

Среди прочих видов плитных фундаментов несколько особняком стоит так называемая УШП - утепленная шведская плита.Впервые ее начали использовать в Скандинавии - а ее климат весьма близок к нашему. Затем УШП начала набирать популярность в Европе и Северной Америке. Шведская плита - это утепленный монолитный плитный фундамент малого заглубления. Главная особенность этой технологии в том, что всё основание дома базируется на слое утеплителя (под основным).

Под теплым домом грунт не промерзает и не пучинится. Такой фундамент пригоден для любых грунтов, при любой глубине залегания грунтовых вод.

Технология «шведской плиты» объединяет в себе устройство утепленной монолитной фундаментной плиты и возможность прокладки коммуникаций, включая систему водяного подогрева пола. Комплексный подход позволяет получить в короткие сроки утепленное основание со встроенными инженерными системами и ровный пол, готовый для укладки плитки, ламината или другого покрытия.

Монолитная плита в качестве фундамента получает все большее распространение при строительстве котей. Для цельного жесткого основания, установленного под всем зданием, не снижает опасность движения грунта.Переключение вместе с ним одновременно не наносит напряжений в конструкции и препятствует разрушению фундамента. Поэтому плита носит название «плавающая».

Достоинства утепленной шведской плиты

В технологическом процессе все коммуникации закладываются в фундамент. Утепленная шведская плита содержит водяной подогрев в монолитном полу, позволяющий не устанавливать на первом этаже радиаторы отопления. Трубы укладываются по всей площади, равномерно подогревая первый этаж здания.По обычным технологиям для теплого пола заливается стяжка, что в данном случае не требуется.-

В течение зимнего времени грунт под домом не промерзает, и поэтому пучинистость отсутствует. По сравнению с обычными фундаментами, намного экономичней по энергозатратам является утепленная шведская плита.

Отзывы о ее в этом отношении поступают только положительные. Несъемная утепленная опалубка надежная защита от холода при атмосферных воздействиях. Коммуникации выводятся из-под пола в необходимых местах с точностью до сантиметров.Уложенные по периметру дренажные трубы отводней лишней влаги от УШП. Утепленная шведская плита должна находиться на сухом основании. Дренажные стоки собираются в отдельные емкости или сбрасываются в общую систему -

Проблемы, связанные с утепленной шведской сшивкой.

Основные вопросы преимущественно экономического характера. Высокая стоимость монтажа материалов с затратами на и высокие требования к изготовителей. Утепленная шведская плита своими руками не возводится, поскольку допущенные при строительстве ошибки в дальнейшем будет сложно исправить.Для небольших конструкций, например для бани, что-то подобное создать можно. Большие затраты при возведении фундамента окупаются за счет высоких показателей энергосбережения. Поэтому утепленная шведская плита. Небольшая толщина плиты требует применения высоких технологий и современных материалов. Еще неизвестно, сколько лет простоит утеплитель под фундаментом. Отсутствие подвального помещения также является недостатком конструкции.Но при росте ее наверняка появятся альтернативные варианты с большими возможностями. Возможность ремонта инженерных сетей остается под вопросом, если они замурованы в фундамент. Утепленная шведская плита Проверка временем выдерживает, если при ее возведении европейское качество монтажа.

технология, расчет, минусы утепленной шведской плиты

Фундамент УШП - Утепленная шведская плита

Рынок строительных технологий стремительно развивается, из традиционных материалов, из возводятся фундаменты, также претерпевают изменения.Сравнительно недавно, появился новый тип фундамента, который разработан экономными европейцами, на основе шведских традиций.

Это фундамент шведская плита, сокращенно ушп (утепленная шведская плита). Несмотря на такое необычное название, и новшество в строительных технологиях, данный тип основания набирает большую популярность, и все чаще используется в строительстве.

Что такое фундамент УШП

Устройство УШП

Как известно требования к современному фундаменту устанавливаются жесткие.Прежде всего, это надежность и долговечность. Но в современном строительстве появилось новое требование, такое как энергосбережение.

Исходя из этого, необходимо сделать вывод, что фундамент должен быть еще и теплым, при этом экономить тепло в доме.

Задумываясь над данной проблемой, европейские разработчики строительных технологий обратили внимание, на старую традицию скандинавских стран, которая в утеплении фундамента. Так появился фундамент ушп (утепленная шведская плита).

По своей конструкции это монолитная бетонная плита, которая со всех сторон утепляется современными утеплительными материалами, и гидроизолируется также специальными материалами. Помимо этого профессионалы рекомендуют в обязательном порядке создать дренажа, чтобы вода скапливающаяся в грунте не проводила разрушающие действия по отношению к утеплительным материалам.

Из вышеуказанного можно сделать вывод, что ушп фундамент, представляет из себя монолитную бетонную плиту, которая должна быть гидроизолирована и утеплена со всех сторон.

При этом изготавливаться она будет по всем требованиям, которые выдвигаются к плитному фундаменту. Также утепленная плита будет иметь все плюсы и минусы монолитного основания, но к ним также добавлены некоторые особенности, которые рассмотрены ниже.

Основные преимущества данного основания

Составление строительного решения УШП

, некоторые начнутые задумываться, а стоит ли делать такое основание для своего дома, если все работы будут проводиться с экономией финансовых средств. Чтобы убедить в этом последних скептиков лучше рассказать о том, какие преимущества имеет ушп фундамент, следующие:

  • его легко сделать своими руками, как при его изготовлении по применению специальная технология, доступная для начинающих строителей;
  • Благодаря технологии по изготовлению такого фундамента не сложная, не использует набор рабочих, тяжелой техники и других сложных приспособлений, главное сделать расчет всех конструкций будущего дома, его инфраструктуры и коммуникационных сооружений;
  • данный фундамент создается из нескольких плит, которые самостоятельно гидроизолируются и утепляются, кроме этого верхний слой таких плит должен быть ровным, поэтому не придется делать дополнительных стяжек для будущих полов;
  • следующее преимущество такого основания состоит в том, что плиты погружаются в глубоко в грунт, если глубина промерзания почвы, или уровня грунтовых вод слишком высокий, поэтому отпадает необходимость в выполнении материалов земляных работ;
  • Последнее, на что необходимо обратить внимание, эта технология предусматривает укладывание в верхних слоях плит, систем теплых полов, обычно используется водяной или электрический подогрев, которые сразу подключаются, после окончания строительства всего дома.
Деревянный дом 14 на 10 метров на фундаменте УШП

Как видно преимущество у данного типа основания совокупности, даже самые скептики, поймут, что дома экономного варианта для фундамента найти сложно. Осуществляет понимание, что и у этого основания имеются недостатки.

Прежде всего, такие недостатки перенимаются от его предшественника, плитного фундамента, который сооружается уже на длительном времени.Прежде всего это затраты на бетонные и различные утеплительные и гидроизоляционные материалы. Но потратившись один раз можно забыть, что такое основание начинает трескаться под воздействием избыточной влаги или замерзания воды.

Другой недостаток, вызывающий конструктивную особенность монолитной плиты, должен иметь различные ниш, то есть оборудовать подвал в доме, таким основанием не получится. Это сделать то будет нарушена технология строительства, и можно рассчитывать на разрушение всего дома.Самое последнее, на что необходимо обратить внимание, это на то, что такое основание подходит только для конструкций домов, которые не могут превышать двух этажей.

Как известно, в тех странах, откуда пришла такая конструкция, давно забыли про использование массивных строительных материалов, камень таких и тяжелый кирпич. Поэтому если планируется строительство тяжелого особняка, то лучше не начинать строительство такого основания.

Несмотря на наличие минусов, смело можно сказать, что это отличный фундамент, который может успешно применен на наших почвах, при этом прослужитий срок, и поможет сэкономить на закупке материалов, нанимании рабочих и специальной техники.

Основные технические требования под УШП фундамент

Утепленный фундамент: делаем сами

Конечно разобравшись в преимуществах, необходимо представить и какие технические требования выдвигаются к данному типу оснований. Их множество, поэтому лучше всего более детально их рассмотреть.

Они следующие:

  • должна быть общая несущая плита, в обязательном порядке должна делаться из железобетона, при этом ее толщина должна быть в параметрах 120–180 миллиметров, из этого следует, что сама по себе конструкция не слишком массивная;
  • на всей длине периметра конструкции, должны быть меньше 300 х 300 миллиметров ;
  • перед тем, как начинается строительство такого фундамента, на плане дома необходимо провести расчет, также и всех внутренних стен, хоть и такие перегородки не будут выполнять роль несущих стен, в обязательном случае возводятся также ребра (внутренние), расстояние между ними не должно превышать 4 миллиметров, а идеальный размер 200 х 200 миллиметров;
  • следующая особенность, это расчет фундамента, делается это вместе с подушкой, которая необходима, толщина такого основания не должна превышать 600 единиц, но если планируется строительство цокольного фундамента, тогда в расчет будет браться его высота.

Из каких элементов состоит такое основание

Конструктивно фундамент выглядит следующим образом ()

Представление о таком фундаменте, нельзя представить представить из каких элементов он.

  1. Прежде всего, это песчаная или гравийная подушка. Она необходима для того, чтобы уберегать фундамент от различных сезонных колебаний почвы, и нивелировать такие колебания.
  2. Гидроизоляционный слой. Он нужен для того, чтобы вода, которая будет просачиваться через песок, либо поверхностные грунтовые воды, не оказывали воздействие на бетон и не разрушали его.Кроме этого, если он не впитывает влагу, будет долго тепло тепло.
  3. Утепление самой плиты по всему периметру. Утеплительный слой ложится снизу плиты и по ее бокам. Работая в паре с гидроизоляционным слоем, он делает бетон отличным хранителем тепла, так как основания сверху, в большинстве случаев укладываются теплые полы.
  4. Дренажная и водоотводная система. Они нужны для того, чтобы на плиту, которая будет покрыта теплоизоляцией и гидроизоляцией, не действовало большое количество воды. Профессионалы рекомендуют делать такие системы даже на участке, где будет строительство, подземные воды находятся глубоко, а осадков мало, и они все стекают в низины. Такая дренажная система позволит продержаться на несколько десятков лет больше.

Это основные элементы данного основания, без которых оно не будет иметь тех функций, которые были выше. Конечно же, чтобы все получилось по технологии, придерживаться рекомендаций профессионалов.

ведущие специалисты в области строительства, где климат, количество осадков, и другие особенности, которые сравнимы с нашими. Благодаря этому можно смело использовать данный фундамент для дома, и не беспокоится благодаря его качестве и долговечности.

Фундаментная шведская плита (УШП): технология, своими руками

Фундамент шведская плита - это монолитная плита мелкого заглубления, которая занимает всю площадь основания дома и утеплена по периметру. К ней подключили систему теплого пола, которая считается самой в сфере обогрева частного строительства.

Схематическое изображение фундамента шведская плита в разрезе

Она эффективна на всех грунтах, при любом залегании грунтовых вод, может обустраиваться собственными руками.

Читайте также: как выполняется утепление фундамента пенополиуретаном?

Преимущества и недостатки шведской плиты

Как показывают отзывы, фундамент такого типа имеет свои положительные и отрицательные стороны.Среди преимуществ конструкции выделяют следующие:

  • быстрота обустройства плит. На ее изготовление в среднем уходит до двух недель;
  • Дизайн поверхности получается идеально ровной, поэтому может служить полом этажа, не нуждающимся в дополнительном выравнивании;
  • снижается уровень теплопотери дома, благодаря наличию утепления по всему периметру плиты;
  • находящийся в толще конструкции утеплитель «обрезает» мостики холода, что также улучшает показатели защиты помещения от холода;
  • в фундаменте можно прокладывать коммуникации, что улучшает эстетический вид постройки;
  • прогрев грунта под устраняет проблемы, которые провоцирует возможность пучения грунта в зимнее время;
  • для работы с фундаментом не нужна никакая другая техника, кроме бетономешалки.

Устройство фундамента шведская плита

УШП фундамент также демонстрирует минусы, среди которых:

  • невозможность сооружения конструкции на чрезмерно пучинистых грунтах;
  • невозможно сэкономить на возведении дома, так как плита достаточно затратная;
  • технология неана на многоэтажные здания из тяжелых материалов: кирпича и камня.

Несмотря на большую стоимость шведской плиты по сравнению с обычной монолитной конструкцией, устройство такого типа позволяет сэкономить на отоплении жилья.Сравнительный расчет показывает, что технология окупается за десять лет эксплуатации дома.

к оглавлению ↑

Технология изготовления фундамента

Устраивается шведская плита согласно следующему этапам:

  1. Сначала Разработано котлован мелкого заглубления. Расчет его поперечного размера дома по периметру плюс немного припусков с каждой стороны. Также производятся углубления под несущие стены.
  2. Котлован покрывается ровным слоем песка. В некоторых случаях целесообразен геотекстиль. Он пропускает воду, но удерживает песчаный слой. Его толщина должна быть 10-15 см.
  3. Слой песка тщательно утрамбовывается. Поверх него укладывается дренаж и водопроводные, канализационные и электротехнические коммуникации. По их длине необходимо дать запас небольшой.
  4. Укладывается слой гравия, который покроет трубы. Его необходимо утрамбовать так, чтобы монолитная железобетонная плита была идеально ровной. Для этого слоя материала увлажняют водой.
  5. Укладываются два слоя пенопласта, между выстилается гидроизоляция. Можно использовать полимерной плойкой. Слой утепления должен составлять 20 см.
  6. Поверх пенопласта выкладываются трубы системы теплого пола. Чтобы они сохранили объем при заливке бетоном, их стоит накачать воздухом.
  7. Выкладывается армирующая сетка.
  8. Многослойная конструкция одномоментно заливается бетоном и сразу разравнивается.

Следуя технологии многослойного пирога, шведская плита своими руками вполне реализуема и не требует привлечения специалистов.

к оглавлению ↑

Устройство фундамента шведская плита (видео)

к оглавлению ↑

Правила армирования фундамента

Чтобы плита сохранила свою жесткость и форму на протяжении всего срока эксплуатации, применяется армирование. Перед началом работ необходимо произвести расчет расчетного прутьев и подготовить их к эксплуатации, а также проволоку для пересечений прутьев.

Она может иметь сечение от 4 до 8 мм.Необходимо нарезать из нее куски по 20 см. Расчет количества арматуры основан на правилах, что расстояние между ее прутьями составляет от 20 до 40 см.

Материал не должен быть ржавым или иметь малейшие деформации в своей структуре . Для связки шведской плиты, необходимо использовать два слоя арматуры. Первый установлен на высоте 5 см от дна котлована, а второй - чуть ниже уровня опалубки.

Для связки прутьев стоит применить специальный крюк или пистолет для вязки.Если планируется возвести тяжелые стены дома, то можно использовать и сварку. Важно надежно зафиксировать углы связки. Для устройства шведской плиты лучше применить ребристые прутья с поперечным сечением.

Связывают их проволокой, узлом в виде восьмерки. Чтобы связка была максимально крепкой, необходимо постараться, чтобы связка была максимально крепкой. Важно помнить, что прутья не должны соприкасаться с грунтом, так как это может вызвать их коррозию.

Читайте также: как и чем выполнить утепление фундамента снаружи?

к оглавлению ↑

Как произвести расчет?

Если планируется возвести «шведскую стенку» для малогабаритного здания, то расчет параметров можно произвести самостоятельно, придерживаясь таких параметров:

Слои фундамента шведская плита

  • толщина общей плиты производится железобетонной отливкой и должна оставаться в пределах 120-180 мм;
  • по периметру основания необходимо оснастить ребра жесткости не меньше, чем 30 × 30 см. Они являются основанием под несущие стены;
  • под стены дома по всему периметру возводятся внутренние ребра жесткости с шагом от 1,5 до 4 м;
  • размер укрепляющих полос должен быть не меньше, чем 200 × 200 мм;
  • ушп фундамент может иметь разную глубину. Если задумано цокольное помещение, то котлован может достигать 2 м;
  • плита армируется стальным прутом диаметром 10-14 мм и ячейкой 20 × 20м; произведено двухслойное армирование, расстоянием между слоями более 100 мм.Нужно следить, чтобы сетка армирования полностью поглотилась бетоном.

к оглавлению ↑

Утепление фундамента

Технология фундамента интегрированного интегрирования в систему теплого пола. Чтобы утепленная шведская плита стала возможна, необходимо следовать правилам установки греющих труб:

  • устройство должно быть плотным, причем вдоль наружных стен необходима более высокая плотность, нежели посередине плиты;
  • , чтобы сбалансировать расход труб и обеспечить оптимальную теплоотдачу, расстояние между ними должно быть не менее 10 см;
  • чтобы обеспечить равномерное распределение тепловых потоков, расстояние между трубами должно составлять не более 25 см; температурные перепады по полу не должны быть 4 градуса, тогда они не будут ощущаться ногой;
  • греющие трубы должны быть заложены в ушп фундамент не менее, чем в 15 см от наружных стен;
  • длина трубки рекомендуемая так, чтобы она не была больше, чем 100 м, потому что она чрезмерная длина приводит к гидравлическим потерям.

Особенности технологии закладки фундамента "утеплённая шведская плита"

Как и в любой другой строительной технологии, у монолитной утеплённой плиты есть свои достоинства, так и недостатки. Однако при наличии грамотного проекта её в состоянии заложить большинство квалифицированных мастеров и даже те, кто не обладает обширным строительным опытом.

Точки контроля

В качестве основы фундамента именно УШП является универсальной и высокой степенью готовности такой основы для возведения дома.Получаемая в итоге плита полностью готова к укладке любого напольного покрытия (ламината, плитки) без дополнительного устройства выравнивающих стяжек.

Более того, современные технологии позволяют использовать в качестве чистового пола и саму бетонную плиту. На поверхность бетона укрепляют и наносят тонкослойное полимерное покрытие (наливной пол). Подобное решение вполне вписывается в «лофтовый» тренд обустройства лаконичной свободной планировки зданий.

Отдельно стоит выделить то, что в конструкцию фундамента уже заложены все необходимые инженерные системы.В УШП уже на стадии строительства интегрируется вся сеть коммуникаций, включая системы водоснабжения и канализации, напольного отопления и электроснабжения. При этой технологии позволяет возводить дом из любых материалов и на практически любых грунтах. Во многом именно «законченность» УШП обеспечивает ей особую популярность в Европе, так и во всём мире.

Такие факторы, как особенности геологии места под строительство, состав и виды грунтов мало влияния на возможность закладки УШП.А при отсыпке дополнительной дренажной подушки из щебня устройство утепленной плиты и вовсе возможно практически на, даже очень сложном в геологическом плане участках.

Возможна закладка УШП и на участках с уклоном. Правда, это влечёт удорожание, поскольку пятно застройки должно быть выровнено. А при большем перепаде высот ещё и требуется устройство дополнительных подпорных стенок, так называемое террасирование.

Десятки используемого устройства для плит фундамента бетона в землю - они массивным аккумулятором тепла, способным при возникновении форс-мажорных выполнить отдавать его в дом до устранения неисправности системы отопления.Особенно это важно для не обладающей теплоаккумулирующей способностью каркасных домов.

Еще одним немаловажным короткими сроками выполнения такого типа фундаментов. Несмотря на техническую сложность, монтаж утеплённой плиты размером порядка 100 м 2 обычно занимает не более 12-14 дней.

Несомненно, такой комплексный подход предъявляет высокие требования к квалификации исполнителей на всех этапах проектирования до монтажа. Заниматься возведением утеплённой шведской плиты самостоятельно не рекомендуется.Это действительно должен быть цельный проект и комплекс мероприятий.

И чем больше площадь дома, темнее должны быть все расчёты относительно температуры будущего пола-фундамента и прокладки труб под несущими стенами. Любые технологические моменты решаются очень скрупулёзно.

Серьёзно влияет на прочность и долговечность основания даже на использование материалов. Прокладка всех видов коммуникаций строго регламентирована и просчитана. Нельзя «промахнуться» ни с расчётами, ни с помощью этих элементов.Иначе полностью теряется смысл такого решения конструкции фундамента.

В процессе строительства УШП уже не терпит отступлений от проекта и предписанной технологии, внести какие-либо изменения практически невозможно. Здесь практически не имеет значения предыдущий строительный опыт работников.

Технология и культура производства отличается от обычной в нашем понимании стройки, что порой легче взять «с улицами», который практически не обладает опытом, и обучить его всем навыкам, нежели пытаться изменить сложившиеся годами привычки.

Поэтому, как ни странно, сезонные работники из бывших братских республик под «чутким руководством» надёжного прораба и авторского надзора справляются с рекомендациями лучше отечественных «мастеров-универсалов».

Общепринято, что такой фундамент проектирует и строит одна компания. Это вполне объяснимо - она ​​же и отвечает за конечный результат. Так что в случае возникновения каких-либо проблем нет нужды искать «крайнего» среди множества побывавших на объекте подрядчиков, которые к же валят вину друг на друга.Как правило, компания берёт на себя весь комплекс работ по проектированию конструкции фундамента и заложенных коммуникаций до полной его заливки и возведения «под ключ». Так что, в принципе, владельцу дома практически безразлично, будет ли это обычный фундамент или УШП.

Схема утеплённой монолитной фундаментной плиты

  1. грунтовое основание;

  2. геотекстиль;

  3. песчаная подушка;

  4. дренажная труба;

  5. щебневая отсыпка;

  6. гидроизоляция;

  7. теплоизоляция ЭППС;

  8. арматурный каркас;

  9. труба тёплого пола;

  10. бетон;

  11. теплоизоляция цоколя;

  12. теплоизоляция отмостки;

  13. основание отмостки;

  14. бетонная отбивка.

Особенность утеплённой плиты высокие высокие первоначальные финансовые вливания. Это связано с тем, что для ее устройства требуется намного больше разнообразных и достаточно дорогих материалов и комплектующих (в основном речь идет о трубах, коллекторах и фитингах), чем для фундамента любого другого типа.

Растянуть эти затраты во времени возможности нет - всё должно быть доставлено сразу и причём наилучшего качества. Более того, даже затягивать с окончанием строительства самого дома нельзя - на кону слишком большие денежные вложения.

. Но только несколько позже.

Особое внимание к мелочам

При устройстве УШП нет второстепенных операций. Каждая деталь, каждая мелочь, упущенная на одном из этапов монтажа, может привести к весьма печальным последствиям.

Порядок работ по закладке утеплённого мелкозаглубленного плитного фундамента:

  1. выбранная площадка очищается от насаждений;

  2. выемка грунта с площади, немного превышающей периметр будущего дома;

  3. формирование насыпной подушки, её послойное уплотнение;

  4. укладка дренажного трубопровода;

  5. монтаж вводов-выводов коммуникаций;

  6. слой гравия, который тоже выравнивается и уплотняется;

  7. формирование бортов фундамента, опалубка;

  8. слой теплоизоляции из экструзионного пенополистирола;

  9. монтаж арматурного каркаса;

  10. монтаж контуров обогрева пола;

  11. заливка бетона;

  12. шлифовка готовой плиты после твердения бетонной стяжки.

Нельзя обойтись без геологических исследований и анализа состояний грунтовых вод. Песчаная подушка под подошвой фундамента может быть заилена миграцией воды. В результате слабопромерзающий и слабопучинистый песчаный грунт будет превращен в пучинистый.

Необходимо устройство надёжной дренажной системы, обязательно используется кольцевой вид дренажа по всемуметру будущей фундаментной периметрии. Касательно укладки дренажа под самым устройством существуют разные подходы.

специалистов придерживаются мнения, что следует из такого дренажа пренебречь в случае наличия «упакованной» (во избежании заиливания) качественного геотекстиль щебневой отсыпки под своим. Она сама играет роль пластового дренажа. При этом по краям щебневой подушки формируются дренажные каналы с уложенной в них дренажной трубой, которые позволяют отводить излишки воды в водоприёмный колодец.

По окончании подготовительных работ и устройства дренажа вся площадь котлована геотекстильным полотном. Лучше использовать Typar плотностью 136 г / м 2 вместо используемого в дренажных каналах 90 г / м 2 полотна. Геотекстиль удерживает песок от вымывания и обеспечивает инфильтрацию воды. Полотна укладывают на дно и стенку котлована с запасом и с перехлёстом, рекомендуемым для выбранной ширины материала. Часть геотекстильного полотна по окончании операций по засыпке и трамбовке песчаного основания должна выступать над поверхностью земли.

Трамбовка подушки под утеплённую шведскую плиту является одним из ключевых этапов.Кажущаяся простота процесса не должна вводить в заблуждение. Тщ механическое уплотнение песка предполагает придание такому основанию плотности грунта, приближенной к природной. Совершенно на данном этапе шибки сложно выявить, практически невозможно исправить.

Песчаная отсыпка трамбуется послойно, в несколько проходов со сменой направления, песок должен быть увлажнён водой. Сухой песок практически невозможно качественно уплотнить. Верхний слой песка при высыхании становится более рыхлым, поверх него необходимо сделать отсыпку 50 мм гравия с первой трамбовкой.

На песчано-щебневую подушку укладывают слой гидроизоляции. После чего выкладывается экструзионный пенополистирол. Импортные решения иногда содержат обычные ППС в мало нагруженных местах, однако это всегда результат тщательных расчётов и гарантированной прочности материала.

В наших условиях лучше не рисковать. Использование именно экструзии вместо обычного пенополистирола не особо сказывается на общем удорожании работ, зато полностью снимает вопросы запаса прочности и связанных с этим рисками.

В данном случае рекомендуется использовать теплоизоляционные плиты с прочностью на сжатие 250-400 кПа. Специально для УШП разработан материал с прочностью 400 кПа и увеличенными размерами для повышения скорости монтажа. Последнее позволяет сократить количество швов и, соответственно, увеличить однородность слоя.

Важный момент - защита теплоизоляционной плиты от намокания. То, что экструзионный утеплитель вообще не впитывает воду, не вполне соответствует реальности. С годами он набирает влажность.(Для того, чтобы в этом убедиться, можно взять экструзии и бросить в тару с водой.) Однако если участок просто сезонно заливет водой - ничего страшного, главное, чтобы вода уходила, не застаивалась. Для этого и нужны хороший дренаж и отсекающая конструкцию фундамента от капиллярного подсоса воды гидроизоляция. От её качества и долговечности гидроизоляционного слоя зависит и срок работы теплоизоляции.

Ещё необходимо защитить теплоизоляцию от грызунов.ЭППС как таковой зверушки не едят, а используют в качестве тёплого убежища. А значит, прочность и качество теплоизоляционного слоя снизиться. Сверху утеплитель закрывает своей массой слой армированного бетона, здесь ему ничего не угрожает. Сбоку же хоть и есть отмостка, но мышам, кротам и прочей живности она не помеха. Необходимо сделать отсечки по периметру небольшие бетонные плиты в глубину. Просто нужно учесть, что обычно вся живность обитает в 25-30 см верхнего слое грунта.

Монолитная фундаментная плита армируются в строгом соответствии строительным СНиПам.Армирование наружных угловых плит и участков с входами-выходами.

Снизу плита может иметь как ровную, так и ребристую поверхность с утолщением в местах наивысшей нагрузки под несущими стенами. Последний вариант предпочтительнее, поскольку лучше противостоит эксплуатационным нагрузкам. Да и армировать по максимуму площадь всей плиты с точки зрения затрат нерационально. Однако расчёт и закладка ребристой фундаментной плиты сложнее, поэтому теперь используйте используемый вариант.

Тщательность бетонной заливки - важная точка контроля работ. Монолитная плита заливается бетоном М450 (В35) или М350 (В25), но не ниже. Первый достаточно дорог и редко используется в строительстве, поэтому не все растворные узлы готовы его выдать.

При этом необходимо понимать, что от качества бетонной прочности зависит прочность будущего основания. При использовании готового бетона стоит убедиться в его качестве, попросив у производителя сертификат товара строительным нормативам.

Конечно, всё это на совести компании-производителя работ, осуществляющей закладку фундамента. Однако гарантия в любом случае не бесконечна (можно рассчитывать на установленные сроки от двух до пяти лет). А что будет через пять лет, останется ли строительная компания на рынке или предъявлять претензии будет попросту некому? Вопрос весьма актуальный.

Несмотря на все оговорки, во всём мире построены уже миллионы таких технологичных фундаментов. Очевидно, что со временем утеплённая плита неизбежно займёт своё место в ряду типовых решений с подробно расписанными технологическими картами.И при наличии грамотного проекта её в состоянии самого большого количества квалифицированных исполнителей или даже человек, не обладающий обширным строительным опытом.

Разумеется, этот тип фундамента никогда не вытеснит из строительной практики другие. Также, как и сейчас выбор будет производиться исходя из задач и возможностей заказчика. И где условия и проект дома позволяет, УШП убедительно объявить.

Начало: Устройство утеплённого плитного фундамента

.

Фундамент УШП (утепленная шведская плита) -технология и конструкция плиты

УШП фундамент - утепленная шведская плита, технология строительства.

В России сегодня появляются новые строительные технологии, которые активно используются как компаниями, занимающимися строительством, так и производителями строительных материалов. Новую технологию строительства фундаментов называют Утепленная Шведская Плита. УШП это высокотехнологичный и современный вид плитного фундамента. Плитные фундаменты считаются оптимальным, в особенности на пучинистых и водянистых грунтах, с большой глубиной промерзания.Особенность УШП заключается в совмещении функций и использовании инновационных гидроизоляционных и теплоизоляционных материалов. Эти плиты служат надежным первым фундаментом, перекрытием и полом этажа, местом прокладки инженерных коммуникаций. В Европе эту систему используют уже несколько десятилетий в строительстве домов и коттеджей. На российском рынке эта технология появилась сравнительно недавно.

Фундаменты, сделанные по этой технологии, оптимальны в большинстве случаев объектов малоэтажного строительства.

УШП это не только фундамент с интегрированными в тело плиты инженерными коммуникациями, но и комплекс противопучинистых мер, включающий в себя подготовленное непучинистое основание, дренажную систему со смотровыми колодцами и утепленную отмостку. Эти меры исключают морозное пучение грунта под высокими и высокими показателями по сравнению с другими типами фундаментов. Также на нулевом цикле можно развести ливневую канализацию, с помощью системы дождемников и соединить их с общей дренажной системой.

УШП - финишная ровная поверхность, готовая для укладки чистового пола без дополнительной стяжки. В фундамент УШП на нулевом цикле встраивается система «теплый пол». Коллектор системы отопления регулирует, обогрев отдельных помещений первого этажа. При использовании системы отопления ТП, использование радиаторного отопления первого этажа не обязательно.

Коммуникации в Утепленной шведской плите закладываются на нулевом цикле до заливки фундамента. В инженерные коммуникации входят система канализации, разводка труб водопровода, разводка электрики.Система «УМНЫЙ ДОМ». Еще одним преимуществом является возможность с минимальными затратами заложить монтаж теплотрассы планируемыми строениями. Строительство УШП возможно и в зимний период.

НУЖНА КОНСУЛЬТАЦИЯ?

Строительство фундамента УШП под 2-х этажный дом из газобетона.

Строительство фундамента УШП под 2-х этажный каркасный дом.

Строительство фундамента УШП под 2-х этажный мансардный дом из теплой керамики с облицовкой кирпичем.

Зимнее строительство фундамента УШП под ключ в Истринском районе под сруб из бревна.

УШП фундамент шведская плита под ключ ǀ Цена «Фундамент СПб-24»

Технологии строительства частных домов становиться все совершеннее. Основа дома - фундамент становиться более сложным, работает не только основную, но и рад дополнительных функций. Появившаяся в Швеции технология, объединяющая заливки фундамента, его утепления и прокладки инженерных коммуникаций, завоевывает рынок не только в Европе, но и у нас.Подобный тип оснований популярен своей многофункциональности, энергоэфективности и простоте дальнейшей отделки. Многие застройщики и Санкт-Петербурга и Ленинградской области, обратившиеся в компанию «Фундамент СПб-24», выбрали для строительства дома именно этот тип основания.

Особенности фундамента шведская плита

Что представляет собой фундамент УШП ? Это монолитный, плитный, плавающий фундамент неглубокого заложения, утепленный под всем основанием и по периметру (залитый в опалубку из экструдированного пенополистирола).В такой основе заложена система инженерных коммуникаций и система обогрева на основе жидкостного теплого пола. Применение утеплителя под фундаментом и по периметру уменьшает промерзание почвы под коттеджем или дачей и как следствие сезонное пучение грунта.

Обычно фундамент шведская плита закладывают на небольшую глубину, и верхняя плоскость фундамента становиться черновым полом первого этажа. Сама плита фундамента, при этом, работает как аккумулятор тепла. По этой передовой технологии строить основания для загородных домов и коттеджей с цокольным этажом.При грамотно проведенных расчетах глубина заложения УШП может достичь 2 метра, однако при этом теряется преимущества, связанные с удобством отопления и тепловой инерцией. Такой вариант имеет смысл рассматривать при полнофункционального «жилого» цоколя.

Вес здания, стоящего на шведской плите равномерно распределяется по всему фундаменту. Фундамент передает его песчаной подушке, в свою очередь, распределяет нагрузку на грунт и выполняет дополнительную роль утепления и дренажа.Поэтому УШП рекомендовано использовать на болотистых, слабых и пученистых грунтах.

Фундамент УШП - технология строительства

Утепленная шведская плита - надежное основание дома только при соблюдении строителями требований проекта, а также норм и правил, регламентированных нормативными документами. Пожалуй, это тот фундамент, который действительно сложно построить самостоятельно - лучше доверить профессионалам.

Подготовка площадки

Все начинается с разметки будущего фундамента.Затем проводиться снятия верхнего плодородного слоя почвы, а если грунты пучинистые, то и части грунта на глубину 40-60 см. Для предотвращения воздействия грунтовых вод производится установка дренажных труб по периметру фундамента. Под фундамент укладывается геотекстиль и первичная гидроизоляция всей плоскости фундамента. Устраивается подушка из песка и гравия не менее 150 мм высотой, а для пучинистых грунтов не менее полуметра. Слой песка подлежит обязательному уплотнению виброплитами.Сверху в несколько слоев укладывается рулонный гидроизоляционный материал.

Прокладка инженерных коммуникаций

В соответствии с проектом дома прокладываются все инженерные сети:

  • вода;
  • канализация;
  • электричество;
  • телефон и связь, по возможности.

Если коммуникации не подведены в фундаменте закладываются технологические каналы позволяющие их проложить в трубах, без штробления плиты. Все трубы должны быть изготовлены из высокопрочных материалов, стойких к воздействию коррозии. Для снижения риска протечек, число стыков на трубах сводят к минимуму.

Установка опалубки и утепление плиты

Опалубка для УШП выставляется из плитного пенополистирола, и раскрепляется при помощи досок и клиньев. Опалубка должна быть максимально прочной и надежной, чтобы выдержать нагрузку при заливке бетона.

В качестве утеплителя нельзя использовать обычный пенопласт или плиты из минеральной или стекловаты.Утеплитель примет на себя весь вес дома, то к нему предъявляются особые требования. Используется экструзионный пенополистирол с низким водопоглащением и прочностью на сжатие не менее 20КПа, например «ПЕНОПЛЕКС ФУНДАМЕНТ». После укладки первого сплошного слоя утеплителя толщиной 10 см укладывается гидраизаляционная пленка. Следующие 1-2 слоя по 10 см укладываются по площадке так, чтобы отформовать её для заливки ребер жесткости и самой плиты. Размер ребер жесткости устраивает под все стенки, их размер обычно составляет 0,3 * 0,3 метра для наружных стен и 0,2 * 0,2 для внутренних. Полная толщина утеплителя составляет 0,2-0,3 метра.

Артикул

Арматурный каркас ребер жесткости изготавливается из арматуры диаметром 8-14 мм. Диаметр арматуры зависит от массы будущего дома. Каркас снаружи или используется каркас промышленного изготовления. После сборки каркас крупными элементами устанавливаются отдельные в опалубку и элементы связываются воедино. После этого монтируется пространственный каркас самой плиты. Размер ячейки должен составлять 200 * 200 мм (или меньше).Расстояние между слоями арматурной сетки должно быть не менее 10 см, а число слоев не менее 2. Каркас монтируется при помощи пластиковых проставок.

Теплый пол

Наиболее эффективна эксплуатация УШП со встроенным жидкостным теплым полом. После завершения монтажа арматуры самое время заняться их укладкой. Принцип укладки труб для теплого пола такой же, как если бы вы укладывали их в дополнительную стяжку. Сохраняются все типовые размеры и расстояния. При проходе трубами ребер жесткости (будущие стены) их защищают гильзами из труб большего диаметра. Все трубы выводятся на общей гребенке на высоту около метра в помещении, где разместиться котельная. Перед бетонированием трубы необходимо проверить на герметичность, опресовать, и заполнить теплоносителем.

Заливка фундамента

Плитный фундамент требователен к бетону. Он должен быть не ниже B25 (M350) класса . Бетонирование фундамента должно производиться непрерывно. Учитывая большое количество бетона, потребуется согласованная работа по доставке его на объект и бетонирование.Применение автобетононасоса позволит выполнить заливку в правильные сроки, и сделать это качественно. Такое решение так же необходимо и при отсутствии подъезда к объекту.

Одновременно с заливкой производится уплотнение бетонной смеси специальным виброоборудованием. Набор прочности УШП доложен происходить равномерно. Поэтому верхний слой необходимо периодически смачивать водой и укрывать от солнца. Через несколько дней снимаются укрепляющие опалубку доски. Сама опалубка из пенополистирола продолжает служить утеплением уже готовому фундаменту.

Чем хорош фундамент шведская плита?

Минимальные потери тепла в зимний период,

  • Плита работает как аккумулятор тепла, при перебоях с отоплением;
  • Верхняя поверхность УШП служит черновым полом;
  • Не требуется тяжелая землеройная техника при подготовке котлована;
  • Высокая скорость строительства с учетом монтажа теплого пола и черновой стяжки пола первого этажа.

К минусу, который поддерживает строительство фундамента УШП, необходимо единовременно вложить в строительство большую сумму денег.Это связано с тем, что вы одновременно строите фундамент, утепляете его, разводите инженерные сети, монтируете теплый пол и черновую стяжку пола. В итоге готовый фундамент утепленная шведская плита стоит своих денег и, на поверку, оказывается немногим дороже плитного или ленточного.

Стоимость фундамента

от 9000 руб / м.п.

УШП под ключ

«Фундамент СПБ-24» имеет большой опыт ведения фундаментных работ в Ленинградской области.

Фундамент шведская плита технология: Фундамент шведская плита технология

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Scroll to top
