Все чаще в качестве фундамента используются монолитные железобетонные плиты. Они позволяют обеспечить надежную опору для зданий при высоких нагрузках и плохих характеристиках грунта. Также монолитный фундамент сможет решить проблему высокого уровня грунтовых вод.
Зачем необходимо армирование
Бетон — это материал, который хорошо справляется с работой на сжатие, но имеет очень небольшую прочность при изгибе или растяжении. При строительстве дома на бетонной плите, нагрузки по ней распределены неравномерно, что приводит к появлению изгибающего момента.
Это очень опасно для бетонной конструкции, но исключить негативное влияние возможно с помощью установки арматурных сеток или каркасов.
Бетон берет на себя сжимающие нагрузки, а арматура воспринимает изгибающие. Это позволяет обеспечить максимальную надежность.
Схема армирования
Пример схемы (чертежа) армирования плитного фундамента.
Армирование железобетонной плиты производится неравномерно: в местах опирания стен или колонн необходимо дополнительное усиление. Такие участки называются зоны продавливания. Укладка арматуры производится в один слой при толщине плиты 150 мм и менее. При величине более 150 мм армирование выполняют каркасами. В качестве примера необходимо рассмотреть основные узлы конструкции.
Основная ширина плиты
Здесь схема представляет собой сетки с постоянным размером ячейки. Шаг прутьев в обоих направлениях должен быть одинаковым. В зависимости от расчетной нагрузки его принимают в пределах 200-400 мм. Для кирпичных домов подойдет шаг арматуры 200 мм, для более легких каркасных можно укладывать стержни реже. При этом важно учитывать, что по СП «Бетонные и железобетонные конструкции» расстояние между стержнями не должно превышать толщину плиты более чем в 1,5 раза.
Схема армирования плиты.
Чаще всего стержни укладывают в два ряда: верхний и нижний. Их совместная работа обеспечивается установкой вертикальных стержней. Шаг таких прутов может быть равен шагу основного армирования или приниматься в два раза больше.
С торцов плита армируется П-образными хомутами.
Согласно СП 63.13330.2012 (п. 10.4.9) на торцах плита должна армироваться П-образными стержнями арматуры, длина этих стержней должна быть равна 2-м толщинам плиты или больше. Стержни связывают верхний и нижний ряды армирования и обеспечивают восприятие крутящих моментов у края плиты и анкеровку концов продольной арматуры.
Внимание! Арматура должна быть утоплена в бетон на 20-30 мм со всех сторон: снизу, сверху, с торцов. Иначе возможна ускоренная коррозия арматуры и разрушение конструкции.
Зоны продавливания
В местах опирания несущих вертикальных конструкций раскладка меняется — уменьшают шаг армирования. Например, если по основной ширине плиты стержни укладывались через 200 мм, то под стенами рекомендуется использовать шаг 100 мм.
Это позволит избежать чрезмерного продавливания и появления трещин.
Зона сопряжения с монолитной стеной подвала
Конструкция плиты позволяет изготавливать ее на одном уровне с поверхностью земли, но если в здании планируется обустройство подвала ее глубина заложения будет зависеть от высоты помещения. В этом случае необходимо обеспечить совместную работу основания и стен.
Выпуски арматуры в плите для сопряжения с монолитными стенами.
Чтобы правильно армировать фундамент, необходимо связать вместе каркасы монолитной стены и плиты. При заливке фундамента оставляют выпуски в виде вертикальных стержней, именно они будут связующим звеном. Концы выпусков запускают в тело плиты (загибают на конце на 2 высоты плиты и вяжут к основному каркасу).
Для удобства и точного расчета материалов выполняют чертеж, на котором показана схема армирования, включающая данные о расстоянии между стержнями и их диаметрах.
Выбор арматуры
При изготовлении стальной арматуры руководствуются ГОСТ 5781-82*.
Для железобетонной монолитной плиты применяют стержни класса A400 и А500 (или в устаревшем варианте Alll). Чтобы не ошибиться необходимо знать, как отличить пруты разных классов визуально:
- A240 (Al) имеет гладкую поверхность;
- A300 (All) характеризуется периодическим профилем с кольцевым узором;
- A400, А500 (Alll), та которая необходима, имеет периодический профиль, образующий «елочку»(серповидный).
Арматура А500 изготавливается по ГОСТ 52544-06.
Важно! Применение арматуры более низких классов не допускается.
Рекомендуем: Какая арматура нужна для фундамента.
Способы изготовления сеток и каркасов
Сетки изготавливаются по ГОСТ 23279-2012. Вариантов соединения стержней между собой существует всего два: вязание и сварка.
При первом используется тонкая проволока диаметром 2-3 мм, которая вручную или с помощью специальных приспособлений обматывается вокруг прутов. Вариант достаточно трудоемкий, но обеспечивает большую надежность соединений, поскольку позволяет стержням приспосабливаться к небольшим подвижкам конструкции.
Вертикальные хомуты можно изготовить как на фото ниже:
Паук из арматуры диаметром 8-10 мм.
Готовые сварные сетки обеспечат высокую скорость работ. Но количество их типоразмеров ограничено, и не всегда можно подобрать необходимую. Если же принято решение применять сварку прямо на стройплощадке, в особо ответственных местах (углы здания, участки опирания массивных стен) арматуру соединяют проволокой.
Шаблон поможет при вязке арматуры.
Укладка арматуры
Нахлест продольных стержней не менее 40 диаметров рабочей арматуры.
При укладке со всех сторон обеспечивают стержням защитный слой из бетона 20-30 мм. Это необходимо для предотвращения коррозии и разрушения. Чтобы соблюсти необходимое расстояние применяют пластиковые фиксаторы, «лягушки» или «стульчики» из металла.
Специальный пластиковый стакан обеспечивает защитный слой.
Если длины прута не хватает на всю ширину фундамента, соединение двух деталей производят с нахлестом не менее 40 диаметров рабочих стержней.
Например, для арматуры 12 мм длина нахлеста будет равняться 40*12 мм = 480 мм.
Расчет диаметра арматуры
Расчеты, связанные с монолитной плитой, достаточно сложны и требуют особых знаний. Далеко не каждый конструктор может их правильно выполнить. Для индивидуального строительства можно руководствоваться минимальными значениями, принимаемыми по пособию «Армирование элементов монолитных железобетонных зданий».
Требования для монолитной плиты представлены в приложении 1, раздел 1. Общая площадь сечения рабочей арматуры в одном направлении принимается не менее 0,3% от общего сечения фундамента. Минимальный диаметр стержней назначается 10 мм при стороне плиты менее 3 м и 12 мм при большей длине стороны. Диаметр вертикальных стержней должен составлять не менее 6 мм, но также необходимо учитывать условия свариваемости. Максимальный размер рабочего армирования 40 мм, на практике чаще используют 12, 14 и 16 мм.
Пример расчета
В качестве исходных данных имеется железобетонная плита 6 на 6 м.
Определение диаметров
В первую очередь определяется, что сетки будут укладываться в два ряда, поскольку толщина конструкции больше 150 мм. Далее производится расчет требуемой площади стальных прутьев.
- Площадь поперечного сечения фундамента = 6 м * 0,2 м = 1,2 м²;
- Минимальная площадь всей арматуры = 1,2 м² * 0,3% = 0,0036 м² = 36 см²;
- Минимальная площадь арматуры в одном направлении для одного ряда = 36 см²/2 = 18 см².
Далее необходимо воспользоваться сортаментом арматурных стержней, который приведен в ГОСТ 5781-82*. В этом документе приведена площадь сечения одного прута. Для удобства можно найти расширенную версию сортамента. По нему определяется, что для данного сечения в одной сетке необходимо использовать один из следующих вариантов:
- 16 стержней диаметром 12 мм;
- 12 стержней диаметром 14 мм;
- 9 стержней диаметром 16 мм;
- 8 стержней диаметром 18 мм;
- 6 стержней диаметром 20 мм.
Выбираем вариант с двенадцатым диаметром. Чтобы правильно разложить элементы необходима схема. Чертеж поможет рассчитать шаг прутов. Для стороны длинной 6 м шаг 16-ти стержней получается примерно 400 мм. Назначаем максимальное расстояние 300 мм исходя из условия СП 63.13330.2012 п.10.3.8.
Вертикальное армирование для надежности принимается 8 мм с шагом 300 мм.
Расчет количества
Недавно у нас появился калькулятор плитного фундамента, для удобства можете воспользоваться им.
Для того, чтобы не ошибиться при закупке материалов, необходимо заранее рассчитать их количество. Если имеется схема плиты, сделать это не сложно. При вычислении длин стержней необходимо учитывать толщину защитного слоя бетона 20-30 мм с каждой стороны.
Расчет рабочего армирования.
- Длина одного стержня = 6000 — 30*2 = 5940 мм;
- Количество стержней в одном направлении = 5940/300 = 19,8, принимаем 20 шт;
- Количество стержней в обоих направлениях для верхней и нижней сетки = 20*2*2 = 80 шт;
- Длина одного стержня для П-образных хомутов = 200 мм + (200 мм * 2)*2 = 1 м;
- Количество стержней для П-образных хомутов = 20*2 = 40 шт;
- Общая длина арматуры диаметром 12 мм = 80*5,94 м +40*1 м = 515,2 м;
- Масса стержней диаметром 12 мм = 515,2*0,888 кг (находится по сортаменту) = 457,5 кг.
Расчет вертикального армирования.
- Длина одного стержня = 200 — 20*2 = 140 мм;
- Количество стержней = кол-во горизонтальных прутов в одном направлении*кол-во прутов в другом = 20*20 = 400 шт;
- Общая длина стержней диаметром 8 мм = 400*0,14 = 56 м;
- Масса стержней диаметром 8 мм = 56*0,395 = 22,12 кг.
Все получившиеся значения удобно свести в таблицу.
| Диаметр | Длина | Масса |
| 12 мм | 515,2 м | 457,5 кг |
| 8 мм | 56 м | 22,12 кг |
При расчете расходов стоит учитывать стандартную длину одного прута – 11,7 м, это означает, что, например, стержней 8 диаметра понадобится 5-6 штук с небольшим запасом. А при большой длине рабочей арматуры требуется увеличить суммарную длину на 10-15% для соединения стержней внахлест.
Грамотный выбор диаметра, шага и соблюдение технологии монтажа обеспечат надежность и долговечность фундамента при минимально возможных затратах.
Рекомендуем: Технология строительства плитного фундамента.
Схема и расчет армирования монолитной плиты фундамента
18 Август 2017 Стройэксперт Главная страница » Фундамент » Монтаж Просмотров: 29781

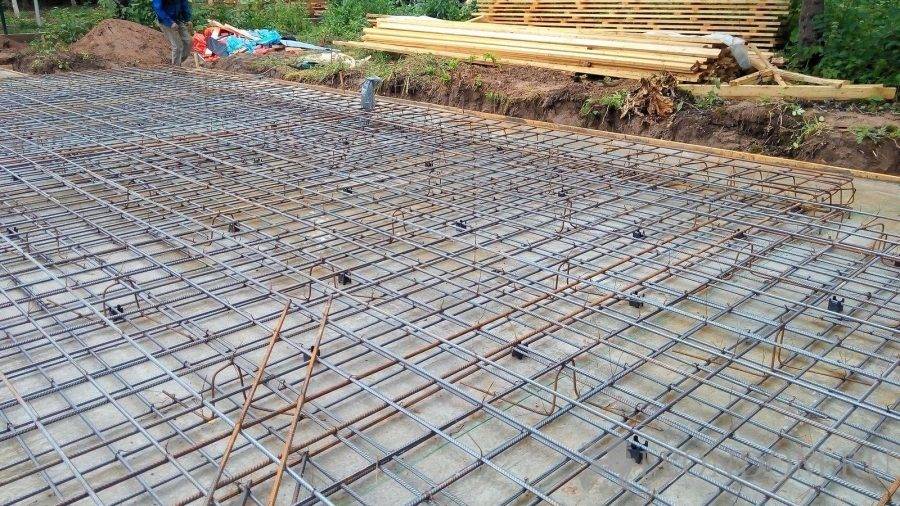

Армирование монолитной плиты
Важным этапом строительства дома является возведение фундамента. Эта основная часть принимает на себя нагрузки от подвижек грунта, от массива строения и других внешних факторов. Следовательно, фундамент должен быть достаточно прочным и надежным. Укрепить основание дома помогает армирование, то есть усиление металлическими арматурными прутьями.
- С какой целью выполняют армирование плиты
- Армирование плитного фундамента
- Схема армирования
- Расчет диаметра арматуры
- Расчет количества арматуры
- Способы создания арматурного каркаса
- Как избежать ошибок при создании армирующего каркаса
С какой целью выполняют армирование плиты
Армирующий каркас является необходимым элементом фундаментной плиты.
Однако многие строители пренебрегают этим этапом, считая, что бетон самостоятельно способен противостоять нагрузкам. Чтобы разобраться с вопросом, зачем нужно армирование фундамента, нужно знать, какие проблемы решает этот элемент. В частности речь идет о следующем:
- Армирующий каркас делает основание прочнее, что позволяет противостоять нагрузкам больше, чем плита из обычного цемента.
- Чистый бетон характеризуется высокой прочностью на сжатие, но плохо выдерживает изгибы. Металлические прутья не позволяют бетонной плите сгибаться от неравномерного давления. В результате снижается риск неравномерной усадки дома.
- Армирующий каркас не позволяет бетонной плите деформироваться в результате вспучивания и подвижек грунта. Кроме того усиленный фундамент не боится резкой смены температуры и грунтовых вод. Следовательно, можно сделать вывод, армирование увеличивает срок эксплуатации и основания, и всей постройки.
Создание армирующего каркаса регламентируется специальными документами, где указаны рекомендуемые правила и размеры арматуры.
к оглавлению ↑
Армирование плитного фундамента
Армирование плиты
Армировать монолитную железобетонную плиту рекомендуется в зависимости от предполагаемой нагрузки, так как в некоторых местах она может быть значительной, например, под несущими стенами, колоннами или в углах.
к оглавлению ↑
Схема армирования
Укладка арматуры выполняется в зависимости от толщины плиты. Если этот параметр не превышает 15 см, то армирование проводится в один слой. В противном случае усиливать монолитную плиту нужно посредством каркаса.
Каркас представляет собой сетку с ячейками, одинаковыми во всех направлениях. Причем для легких построек расстояние между прутками может составлять до 40 см, при возведении стен из кирпича или бетона расстояние уменьшается до 20 см.
В целом регламентируемый размер ячеек не должен превышать толщину плиты больше, чем в 1,5 раза.
В зонах продавливания, то есть под несущими стенами, размер ячейки уменьшается в 2 раза. Это делает каркас и основание более прочным и надежным.
к оглавлению ↑
Расчет диаметра арматуры
Диаметр арматурных прутьев, которые используются для усиления фундаментной плиты, является очень важным параметром. Поэтому необходимо предварительно определить сечение прутьев арматуры.
Чтобы определить минимальный диаметр арматурных прутьев, следует воспользоваться определенной методикой:
- Рассчитывают сечение плиты, для этого длину умножают на высоту. Для примера можно взять 6 и 0,3 метра: 6*0,3=1,8.
- Вычисляют допустимую площадь сечения прута, для этого сечение плиты делят на минимальный процент армирования (согласно регламентируемым документам этот параметр равен 0,15%): 1,8:0,15=27.
- Определяют площадь арматуры в одном ряду:27:2=13,5.
- Вычисляют минимальное сечение, зная длину плиты и шаг между прутьями: 13,5:31=0,43.
Расчет диаметра прутьев
Узнать диаметр прутка по соответствующему сечению можно в ГОСТ 5781.
В целом опытные строители рекомендуют использовать следующие показатели: при длине основания менее 3 метров, можно использовать прутья диаметром 10 мм. В противном случае следует брать более толстые элементы, до 12 мм. Чаще всего строители используют арматурные прутья сечением 12-16 мм. Кроме того существует ограничение диаметра арматуры: он не может быть более 4 см.
к оглавлению ↑
Расчет количества арматуры
Количество требуемой арматуры рассчитывается по достаточно простой схеме. К примеру, армирование будет выполняться для плиты размером 8*8 м.
Количество арматуры
- Принимая во внимание стандартный размер ячеек 0,2 м, определяют количество прутьев: 8:0,2=40.
- К этой цифре необходимо добавить еще один прут, в результате получается 41 пруток.
- Для получения сетки необходимы и перпендикулярные штыри, следовательно, полученный результат увеличивают вдвое: 41*2=82.
- Учитывая, что каркас состоит, как минимум, из двух слоев, удваиваем и это значение: 82*2=164.
- Таким образом, для армирования плиты 8*8 метров понадобится 164 прута.
- Однако в большинстве случаев арматурные прутья имеют стандартную длину, которая равна 6 метрам. Значит, необходимо вычислить общий метраж арматуры: 164*6=984 м.
- Количество вертикальных соединительных прутьев вычисляется аналогичным способом. Если учесть, что соединение выполняется в местах пересечения горизонтальных элементов, то можно получить следующее: 41*41=1681.
- Теперь следует определить длину соединительных стержней. Зная, что высота монолитной плиты составляет 20 см, а расстояние от каркаса до верхней и нижней части основания должно быть не меньше 5 см, определяют длину стержня: 20-5-5=10 см.
- Теперь можно определить общий метраж соединительных стержней: 1681*0,1=168,1 м.
- Суммируем все данные и получаем результат: 984+168,1=1152,1 м.
Если в магазине материал продают по весу, то можно определить и этот параметр. Средняя масса одного погонного метра прута составляет 0,66 кг. Следовательно, общий вес арматуры будет таким: 1152,1*0,66=760 кг.
Дополнительно о правилах выбора и расчета арматуры.
к оглавлению ↑
Способы создания арматурного каркаса
Чтобы собрать армирующий каркас для фундаментной плиты, необходимо соединить между собой прутья арматуры. Для этой цели используют два варианта: соединение сваркой и вязкой.
Сварочный метод используется очень редко, хотя в этом случае на изготовление каркаса требуется меньшее количество времени и сил. Основным недостатком такого способа является жесткое и неподвижное соединение, что не очень хорошо сказывается на качественных характеристиках монолитной плиты.
Кроме того в процессе сваривания происходит расплавление металла, следовательно снижаются прочностные свойства арматуры.
Соединение прутьев с помощью вязальной проволоки не имеет особой жесткости. Под действием бетонной массы может наблюдаться растяжение проволоки, но разрыва в месте соединения не произойдет. Еще одним преимуществом соединения с помощью проволоки можно назвать экономию электроэнергии, так как работы проводятся вручную без использования сварочного или другого электрооборудования.
Ранее у нас уже была статья, в которой подробно рассказывается о том, как вязать арматуру.
к оглавлению ↑
Как избежать ошибок при создании армирующего каркаса
Ошибки могут совершаться на любом этапе строительства, армирование фундамента не является в этом случае исключением. Даже малейшие недочеты могут способствовать разрушению плитного основания или усложнить процесс бетонирования.
Следовательно, необходимо подробнее узнать, какие ошибки совершаются на этапе армирования, чтобы полностью избежать их или свести к минимуму.
- Самой главной ошибкой при армировании фундаментной плиты можно назвать неправильные расчеты предполагаемой нагрузки на фундамент или их отсутствие. Ведь на основании этих данных выбираются размеры арматурных прутьев, определяется схема расположения арматуры.
- Прутья арматуры соединяются встык. Такой метод не может гарантировать прочности конструкции, поэтому рекомендуется соединять элементы внахлест, длина должна быть не меньше 15 диаметров.
- В процессе укладки армирующего каркаса прутья расположены в непосредственной близости к почве или воткнуты в нее. В результате пучения или подвижек грунта происходит врезание арматуры в грунт, что приводит к образованию коррозии на прутьях. Это явление снижает прочность каркаса и всего основания.
- Несоблюдение правил расположения прутков также может стать причиной разрушения плиты. Рекомендуемое расстояние между прутьями должно быть не более 40 см, а в некоторых ситуациях этот параметр снижается до 20 см.
- Если торцы арматуры не имеют защитного покрытия, то под воздействием влаги из бетонного раствора может образоваться коррозия элементов.
- Большое значение имеет правильное армирование под несущими стенами и в углах строения.
- Установка каркаса проводится не на фиксаторы, а на деревянные бруски или другие нестандартные элементы. Они не только нарушают целостность бетона, но и способствуют проникновения влаги к металлическим элементам.
Армирование фундаментной плиты
Армирование фундаментной плиты — это очень ответственный и сложный этап. Но при соблюдении правил и точном выполнении расчетов можно самостоятельно осуществить этот процесс.
Как армировать бетонную плиту на земле для предотвращения растрескивания
Стальная арматура и арматура из сварной проволоки обеспечивают контроль ширины трещины в ненесущих плитах на земле.
21 мая 2020 г.
Kim Basham, PhD PE FACI
KB Engineering LLC
Вверху и внизу: Правильно размещенная/поддерживаемая арматура приведет к правильному расположению арматуры в плите. Проконсультируйтесь с литературой производителей о максимальном расстоянии между стульями и другими опорами и используйте минимальное расстояние между арматурой 12 дюймов, чтобы рабочие могли не ходить по арматуре.
Большинство плит на грунте не армированы или номинально армированы для контроля ширины трещин. При расположении в верхней или верхней части толщины плиты стальная арматура ограничивает ширину случайных трещин, которые могут возникнуть из-за усадки бетона и температурных ограничений, осадки подстилающего слоя, приложенных нагрузок или других факторов.
Этот тип армирования обычно называют усадочным и температурным армированием.
Усадочное и температурное армирование отличается от структурного армирования. Структурная арматура обычно размещается в нижней части толщины плиты для увеличения несущей способности плиты.
Большинство конструкционных плит на земле имеют как верхний, так и нижний слои армирования для контроля ширины трещин и увеличения несущей способности. Из-за проблем конструктивности и затрат, связанных с двумя слоями армирования, конструкционные плиты на земле не так распространены, как ненесущие плиты.
Несмотря на то, что существует несколько вариантов армирования ненесущих плит на грунте, в этой статье основное внимание уделяется стальным арматурным стержням и арматуре из сварной проволоки для ограничения ширины трещин.
Неограниченный рост ширины трещины приводит к выкрашиванию краев вдоль внестыковых трещин при воздействии колесного транспорта, особенно погрузчиков с жесткими колесами.
Основы
Стальная арматура и арматура из сварной проволоки не предотвратят растрескивание. Армирование в основном бездействует, пока бетон не треснет. После растрескивания он становится активным и контролирует ширину трещин, ограничивая их рост.
Если плиты укладываются на высококачественное основание с равномерной опорой и состоят из бетона с низкой усадкой, а швы должным образом установлены на расстоянии 15 футов или менее, армирование обычно не требуется.
Скорее всего, случайных или внезапных трещин будет немного. Если случайные трещины все-таки возникают, они должны оставаться достаточно плотными из-за ограниченного расстояния между швами и низкой усадки бетона, что ограничивает возможность эксплуатации или проблемы с техническим обслуживанием в будущем.
Когда плиты укладываются на проблемное основание с риском неравномерной поддержки или состоят из бетона с умеренной или высокой усадкой, или расстояние между швами превышает 15 футов, тогда необходимо усиление для ограничения ширины трещин в случае их возникновения. По мере того, как ширина трещины увеличивается и приближается к 35 милам (0,035 дюйма), эффективность передачи нагрузки через блокировку заполнителя снижается, и могут возникать дифференциальные вертикальные перемещения через трещины или «раскачивание» плиты. Когда это происходит, обнажаются края трещины и, вероятно, происходит растрескивание краев, особенно если плита подвергается воздействию колесного транспорта и особенно погрузчиков с жесткими колесами.
Как только начинается выкрашивание, ширина трещин на поверхности становится больше, а износ плиты вдоль трещин значительно увеличивается.
Если деформационные швы недопустимы и не устанавливаются, требуется термоусадочное и температурное армирование. Этот подход к проектированию иногда называют непрерывно армированными или бесстыковыми плитами, и он позволяет многочисленным, близко расположенным (от 3 до 6 футов) мелким трещинам возникать по всей плите.
Неограниченный рост ширины трещины приводит к выкрашиванию краев вдоль внестыковых трещин при воздействии колесного транспорта, особенно погрузчиков с жесткими колесами.
Варианты контроля трещин
Как правило, существует два варианта борьбы с трещинами в плитах на грунте: 1) контролировать расположение трещин путем установки компенсационных швов (не контролирует ширину трещины) или 2) контролировать ширину трещин путем установки арматуры (не контролировать место трещины).
В варианте 1 мы сообщаем плите, где трескаться, а ширина деформационных швов или трещин в швах в значительной степени определяется расстоянием между швами и усадкой бетона.
По мере увеличения расстояния между швами и усадки бетона ширина швов увеличивается. Подобно трещинам, если ширина шва приближается к 35 милам, эффективность блокировки заполнителя для передачи нагрузок и предотвращения дифференциальных вертикальных перемещений по швам может быть значительно снижена. По этой причине многие проектировщики используют устройства для передачи нагрузки, включая стальные дюбели, пластины или непрерывную арматуру через деформационные швы, чтобы обеспечить положительную передачу нагрузки и ограничить дифференциальные вертикальные перемещения по швам.
В варианте 2 мы позволяем плитам растрескиваться случайным образом, но контролируем ширину трещин с помощью стальных арматурных стержней или арматуры из сварной проволоки. Обычно при таком варианте компенсационные швы не устанавливаются. Вместо этого растрескивание происходит хаотично, образуя многочисленные, плотно скрепленные между собой трещины. Из-за внешнего вида этот вариант борьбы с трещинами всегда следует обсуждать с владельцем.
Резка арматуры в местах стыков
Соблюдайте осторожность при использовании обоих способов борьбы с трещинами в одной и той же плите. Если через усадочные швы проходит слишком много арматуры, швы становятся слишком жесткими и могут не растрескиваться и не раскрываться, как предполагалось. Когда деформационные швы не активируются (т. е. трескаются и открываются) из-за армирования, обычно возникает внешовное или случайное растрескивание. Если используются оба варианта, необходимо ограничить количество арматуры, проходящей через стыки, чтобы обеспечить правильную активацию.
Некоторые проектировщики предписывают резать всю арматуру в деформационных швах, в то время как другие могут указывать резать каждый второй стержень или проволоку. Если обрезать каждый второй стержень или проволоку, оставшаяся арматура поможет обеспечить передачу нагрузки и сведет к минимуму дифференциальные перемещения панелей, но не будет препятствовать активации соединений. Если в спецификациях и строительных чертежах не указано, что делать с температурно-усадочной арматурой в местах стыков, подрядчики должны подать запрос на получение информации.
Много раз подрядчиков необоснованно обвиняют в растрескивании вне швов, связанном с этой проблемой проектирования.
Метод перемещения арматуры из сварной проволоки в указанное место методом «зацепи и потяни» является неэффективным методом, которого следует избегать подрядчикам.
Расположение арматуры
Стальная арматура и арматура из сварной проволоки должны располагаться в верхней трети толщины плиты, поскольку усадочные и температурные трещины возникают на поверхности плиты. Трещины шире у поверхности и сужаются с глубиной. Таким образом, арматура для контроля трещин никогда не должна располагаться ниже середины глубины плиты. Арматура также должна располагаться достаточно низко, чтобы пила не разрезала арматуру. Для армирования сварной проволокой Институт армирования проволоки рекомендует размещение стали на 2 дюйма ниже поверхности или в пределах верхней трети толщины плиты, в зависимости от того, что ближе к поверхности. Конструкторы обычно определяют положение армирования, указывая защитный слой бетона (от 1 1/2 до 2 дюймов) для армирования.
Размещение одного слоя арматуры в центре или на середине глубины плиты не рекомендуется (за исключением плит толщиной 4 дюйма). Это универсальное место, где проектировщик надеется увеличить несущую способность плиты, а также обеспечить контроль ширины трещины. Однако размещение арматуры посередине плиты не позволит эффективно решить ни одну из этих задач.
Стальная арматура и арматура из сварной проволоки должны поддерживаться и достаточно связываться вместе, чтобы свести к минимуму перемещения во время укладки бетона и отделочных работ. В противном случае арматура может неправильно расположиться в плите. Поддержите арматуру стульями или опорами из сборных железобетонных стержней. Стулья должны иметь песчаные или опорные плиты, а перекладины должны иметь квадратное основание размером не менее 4 дюймов, чтобы гарантировать, что они не утонут в основании. Используйте расстояние между опорами, которое гарантирует, что арматура не провиснет между опорами или не будет продавлена пешеходным движением или свежим бетоном.
Гибкая арматура, включая арматуру из сварной проволоки, требует меньшего расстояния между опорами. В дополнение к указанию типа и количества арматуры проектировщики должны указать тип и расстояние между опорами, чтобы обеспечить правильное расположение арматуры.
Арматура из сварной проволоки никогда не должна размещаться на земле и тянуться на место после укладки бетона. Техника «зацепи и потяни» всегда приводит к неправильному расположению арматуры. Как рабочие могут равномерно «зацепить и потянуть» сварную проволочную арматуру в указанном месте, стоя на арматуре?
Армирование, частично заглубленное в основание, не обеспечивает контроля ширины трещины. Без опорных стульев или сборных железобетонных блоков арматура обычно оказывается в нижней части плиты или заглубляется в основание.
Допуски на размещение
Допуск вертикального размещения арматуры в плитах на грунте составляет ± 3/4 дюйма от указанного места. Для плиты толщиной 12 дюймов или менее допуск защитного слоя бетона составляет — 3/8 дюйма, измеренный перпендикулярно бетонной поверхности, и уменьшение защитного слоя не может превышать одной трети указанного защитного слоя.
Во многих случаях допуск покрытия переопределяет допуск вертикального размещения. Правильное размещение и поддержка арматуры поможет обеспечить соблюдение этих допусков вертикального размещения.
Первоначально эта статья была опубликована 25 февраля 2013 г.
Ссылки:
ACI 117-06. «Спецификация допусков для бетонных конструкций и материалов»
ACI 302.1R-04. «Руководство по устройству бетонных полов и плит»
ACI 360R-06. «Проектирование плит на грунте»
Заявление о позиции ASCC № 2. «Расположение рулонной сварной сетки в бетоне»
Технические факты WRI. «Опоры необходимы для долговременной работы арматуры из сварной проволоки в плите на уровне грунта» (TF 702-R-08)
Технические факты WRI. «Как определить, заказать и использовать армирование сварной проволокой» (TF 202-R-03)
10 вещей, которые нужно знать о волокнистом армировании бетона
Hillman представляет системы крепления бетона для средних нагрузок на WOC
2 90 10 лучших статей о строительстве на этой неделе: забудьте о заводской табличке, если хотите самый американский пикап
10 самых читаемых статей о строительстве: неделя от 24 августа
Советы и стратегии по работе с композитами GFRP в строительстве
Преданность движет нами
Экономьте деньги, стройте быстрее: синтетические макроволокна в бетонных конструкциях 220 X4S сочетает в себе ощущение управления пилотом с настройкой E/H.
Принять участие в конкурсе лучших продуктов 2023 года от Concrete Contractor (срок продлен)
Тысячи продуктов, инструментов, оборудования и машин предназначены для помощи бетонным подрядчикам, и некоторые из них выделяются среди остальных своими инновациями и преимуществами. Срок ПРОДЛЕН до 20 февраля 2023 г.
Салливан из PCA: рецессии нет, но ожидается ослабление экономики
Главный экономист PCA Эд Салливан прогнозирует ослабление экономики в 2023 году, при этом увеличение расходов, связанных с законопроектом об инфраструктуре, окажет незначительное влияние. Он также прогнозирует снижение потребления бетона в частном секторе на 3,5%.
Top Post 2022: Macrofibers & Super Bowl — внутри бетона самого большого стадиона НФЛ
Использование синтетического волокна позволило сэкономить затраты, время и трудозатраты на строительство стадиона SoFi за счет использования фибробетона на верхних палубах .
Дилемма подрядчика по армированию сварной проволокой (WWR)
Должна быть альтернатива снятию и замене WWR.
Руководство по фибробетону: советы по проектированию, спецификации и применению
Изучение основных аспектов фибробетона, включая его конструкцию, технические характеристики, применение и способы надлежащей отделки изделия.
Экологически чистая микрофибра PSI Fiberstrand REPREVE 225 для армирования бетона
10 вещей, которые необходимо знать об армировании бетона волокном
В зависимости от того, позволяет ли проект, подрядчики могут найти армирование волокном экономически эффективной альтернативой для обеспечения долговечности. Однако это может быть непросто. Загрузите этот документ, в котором перечислены 10 вещей, которые нужно знать об армировании бетона волокном.
CRSI: арматурный стержень с маркировкой W теперь имеет двойной класс
Изменения 2020 года в ASTM A615 соответствуют требованиям к арматуре как A706. Материал A706 теперь соответствует или превосходит все химические и механические требования для соответствующего размера и сорта A615.
GatorBar Утвержден Департаментом транспорта штата Вирджиния
Композитная арматура, армированная стекловолокном, GatorBar была включена в Оценочный список новых продуктов Департаментом транспорта штата Вирджиния.
Diablo бурит арматуру прямо сквозь арматуру с помощью сверла Rebar Demon SDS в World of Concrete 2022
Передовой опыт работы с георадаром: экономьте время, деньги и головные боли подрядчиков по бетону для соблюдения правил техники безопасности и передового опыта георадар становится все более распространенной технологией, используемой на стройплощадке.
Благодаря новым батареям инструменты MAX USA получили больше стяжек и отрезков
Предлагая на одну зарядку тысячи стяжек и сотни дополнительных разрезов, ваши устройства MAX USA TWINTIER, ярусы для арматуры и устройства для резки арматуры PJRC160 только что были обновлены.
Нами движет преданность делу
Благодаря нашим достижениям и неустанной приверженности строителей Wirtgen Group помогает строить дороги, которые позволят вам познать мир.
Плита с пост-напряжением на грунте по сравнению с обычной арматурой плиты
Почти любой строительный проект, включающий большие бетонные плиты, потребует бетонной арматуры. Это факт. Но способ армирования бетона может быть не таким однозначным.
Это потому, что существует несколько способов армирования бетона. Двумя наиболее распространенными методами армирования бетона являются обычное армирование плиты и плита с пост-напряжением на армировании уклона. Какой метод лучше всего подходит для вашего проекта, будет зависеть от ряда факторов, которые мы подробно рассмотрим ниже.
Tendon Systems — ведущий поставщик услуг по армированию бетона, строительству и восстановлению. Чтобы получить помощь с проектом бетонного строительства, свяжитесь с нами сегодня.
Плита с пост-напряжением на грунте
Компания Tendon Systems специализируется на арматуре пост-напряжения на грунте. Это потому, что мы считаем, что плита с пост-напряжением на грунте предлагает неоспоримые преимущества по сравнению с традиционным армированием бетонной плиты.
Как работает пост-натяжение
Последующее натяжение — это не то, что можно увидеть невооруженным глазом в плите на ровном фундаменте. Вместо этого этот термин подразумевает процесс, который был завершен до того, как фундамент должен был выдерживать предусмотренные эксплуатационные нагрузки.
Напряжения пост-натяжения представляют собой стальные тросы, которые помещаются в опалубку фундамента перед заливкой бетона. Последующее натяжение тросов происходит после заливки бетона фундамента, но до того, как нагрузка будет применена к плите на ровном фундаменте. Внутри пластиковых рукавов внутри только что залитого бетона кабели туго натянуты и прикреплены к плите с обеих сторон.
Это называется натяжением столбов, потому что оно происходит после заливки бетона, но это происходит до того, как фундамент должен нести реальный вес.
Плюсы пост-натяжения
Плита с пост-натяжением на грунте имеет несколько ключевых преимуществ. Главным из них является способность плит этого типа выдерживать большее давление без образования трещин.
Это преимущество связано с тем, что внутренние кабели уже находятся под нагрузкой. Это означает, что бетон прочно удерживается вместе, а тросы постоянно вносят свой вклад в свои армирующие свойства.
Ниже приведены некоторые другие преимущества плиты с пост-напряжением на уровне грунта:
- Меньше стыков . Последующее натяжение предотвращает растрескивание из-за усадки, а это означает, что требуется меньше соединений. Это снижает затраты.
- Более тонкие плиты . Добавляя к плите растяжимую арматуру, пост-натяжение позволяет сделать плиту тоньше. Это одновременно и конструктивное преимущество, и возможность снижения затрат, поскольку для более тонких плит требуется меньше бетона.
- Гибкость основания . Большая прочность означает большую способность закладывать фундамент на мягком грунте.
- Размеры основания обычно меньше в системе PT
Минусы последующего натяжения
Последующее натяжение считается золотым стандартом армирования бетонных плит, но в определенных ситуациях есть некоторые потенциальные недостатки:
- Сложные работы . Работа по постнатяжению сложна, поэтому для ее правильного выполнения требуются высококвалифицированные специалисты.
- Возможная коррозия . Эта проблема чаще всего предотвращается за счет использования высококачественных материалов, но в некоторых случаях сухожилия внутри плиты могут подвергаться коррозии из-за воздействия определенных материалов, таких как соль. Материалы более высокого качества будут устойчивы к коррозии.
Работа по постнатяжению сложна, поэтому для ее правильного выполнения требуются высококвалифицированные специалисты.Обычное армирование плит
Как и последующее натяжение, обычное армирование плит неочевидно, когда вы смотрите на готовую плиту. Все дело в том, что сделано — или не сделано — с плитой в процессе строительства.
Как работает обычное армирование перекрытий
Обычный процесс армирования перекрытий аналогичен процессу последующего натяжения. Стальные тросы, называемые сухожилиями, размещаются внутри фундамента из бетонной плиты для увеличения прочности на растяжение. Но есть ключевое различие между традиционно армированными плитами и плитами с последующим натяжением по уклону: в обычном армировании тросы не подвергаются напряжению до того, как плита должна нести свою нагрузку.
В конечном счете, это означает, что внутренние стальные арматуры не будут сопротивляться нагрузке до тех пор, пока бетонная плита не сожмется или не треснет до такой степени, что эксплуатационная нагрузка создаст нагрузку на арматуру.
Плюсы обычного армирования плит
По правде говоря, обычное армирование плит дает мало преимуществ по сравнению с плитой после натяжения на уклоне. Тем не менее, есть несколько плюсов обычного армирования плит, которые можно использовать в некоторых ситуациях:
- Строительные работы относительно просты . По сравнению с пост-натяжением, обычное армирование бетона относительно просто, поэтому с ним могут справиться менее опытные и знающие бригады.
- Лучше, чем без усиления . Если выбирать между обычным армированием или его полным отсутствием, армирование лучше, чем его отсутствие, особенно когда речь идет о фундаменте.
Минусы обычного армирования плит
Традиционное армирование плит просто не выдерживает нагрузки в плите после натяжения на уклоне по сравнению с обычной арматурой плиты.
Вот несколько ключевых недостатков:
- Требуется больше стали . Этот метод армирования бетона требует большего количества стальных арматур, чтобы хотя бы приблизиться к прочности плиты после натяжения.
- Менее прочный . Даже с большим количеством стали, плита из традиционного армированного бетона с большей вероятностью треснет и сломается, чем плита после натяжения.
- Это дороже . Тот факт, что для обычного армирования требуется больше бетона и больше стали, означает, что этот метод намного дороже, чем последующее натяжение.
- Размеры основания обычно больше в традиционной системе
Первоклассное армирование перекрытий с помощью натяжных систем
Существует несколько способов армирования бетона, но только один партнер по строительным услугам делает это лучше всего. В Tendon Systems мы каждый день усердно работаем над тем, чтобы обеспечить высочайшее качество постнапряженной плиты на армированном бетоне класса, доступном где угодно.
