Все о пазогребневых плитах и их применении 13.04.2020 10:52

Что это за материал и его виды

Пазогребневые плиты (сокращенно ПГП) или блоки — крупноформатный строительный материал для возведения перегородок в виде плиты, на торцах которой сформированы гребень (шип) и паз. Отсюда и это название — пазогребневые плиты. Они бывают:

В раствор для улучшения свойств добавляют пластификаторы и гидрофобные (водоотталкивающие) добавки. Есть у гипсовых ПГП еще одно название — гипсолитовые плиты. Оно объяснимо: гипсовый раствор заливают в формы. Вот вам и «источник» этого варианта названия.

Влагостойкость и пустотность

По области использования пазогребневые плиты могут предназначаться для нормальных условий эксплуатации (обычные, стандартные) или для влажных помещений (влагостойкие). Влагостойкие для лучшей идентификации подкрашиваются в зеленоватый цвет.

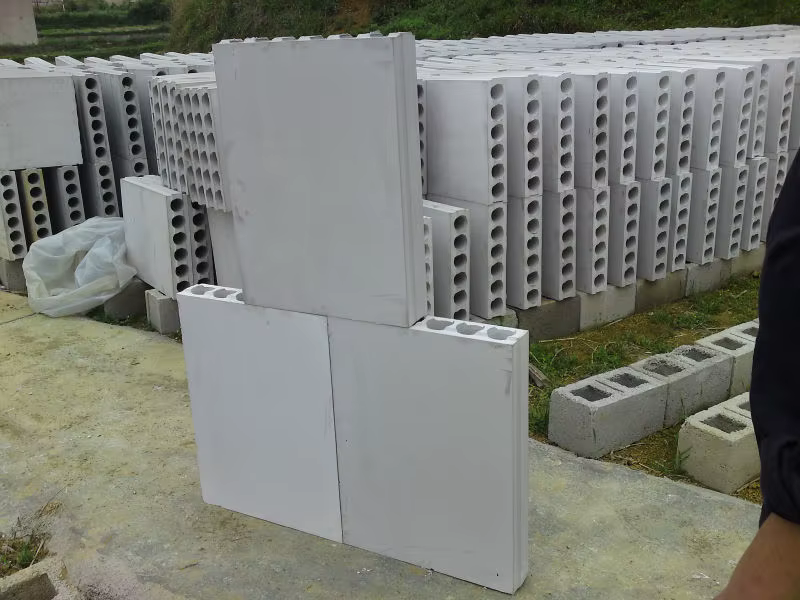

Полнотелые и пустотелые отличаются весом и прочностью

И гипсовые, и силикатные пазогребневые плиты бывают полнотелыми и пустотелыми. Полнотелые более прочные, пустотелые за счет меньшего веса создают меньшую нагрузку на перекрытия. Выбор между полнотелыми и пустотелыми надо делать опираясь на несколько факторов:

• Звукоизоляционные характеристики. Монолитный материал без пустот лучше проводит звуки, поэтому его используют, если звукоизоляция будет сделана отдельным слоем (лучший вариант) или если она не так важна.
• Нагрузки на перегородки. Если на стены надо будет вешать полки, мебель, крепить какие-то тяжелые предметы, использовать лучше монолит.
• Нагрузка на перекрытия или пол. На деревянный пол или на старые деревянные перекрытия лучше ставить менее тяжелые (пустотелые) блоки.

Если учитывать надо несколько факторов, звукоизоляция рассматривается в последнюю очередь. Повысить защиту от шума можно используя специальную технологию монтажа (на виброгасящие прокладки), а также сделав дополнительный слой звукоизоляционных материалов.

Технические характеристики

Если сравнивать обычные и влагостойкие пазогребневые плиты, отличия в характеристиках только в водопоглощении и прочности. Влагостойкие, за счет большего количества гидрофобных добавок, влагу почти не впитывают. Из-за большого числа эти добавок они и стоят дороже, так как добавки эти дорогостоящие. Заодно они и прочность увеличивают (М50 по сравнению с М35).

Кстати, можно «не отходя от кассы» проверить, действительно перед вами влагостойкие ПГП или просто окрашенные в зеленый цвет стандартные. Просто налейте на поверхность немного воды. Стандартные плиты ее быстро впитают, а на водоотталкивающих она будет долго стоять лужицей.

Основные технические характеристики гипсовых и силикатных ППГ

Если же сравнивать гипсовые и силикатные перегородочные блоки, в глаза сразу бросается повышенная прочность последних — М150 по сравнению с М50 и М35. То есть прочность силикатных плит сравнима с бетоном не самой плохой марки. Если вы собираетесь на перегородку навешивать нечто очень тяжелое, лучше использовать силикат. Еще производители выпускают блоки толщиной 115 мм, которые называют межквартирными.

Технические характеристики пазогребневых перегородочных блоков из гипса

Чем еще силикатные плиты отличаются от гипсовых аналогов? Тем что в стандартном исполнении имеют не такую уж и высокую впитывающую способность. Она не настолько низка, как у влагостойких блоков, но этот материал может без проблем использоваться в любых влажных помещениях (13% по сравнению с 26-32%). Минусы этого материала — больший вес (при равных размерах) и более низкие теплоизоляционные характеристики.

Силикатные или гипсовые?

Если сравнивать звукоизоляционные характеристики гипсовых блоков и силикатных, вторые, при равных параметрах, хуже проводят звуки (40-43 дБ у гипсовых и 48-52 дБ у силикатных). Так что для лучшей звукоизоляции выбираем силикат.

Размеры по ГОСТу и ТУ

Но силикатные блоки одинаковых размеров имеют больший вес и более высокую теплопроводность (лучше проводят тепло). Ключевым в выборе является вес, так как звуко и теплоизоляцию можно улучшить при помощи дополнительных слоев специальных материалов, а вот снизить вес перегородки никак не получится. И если ее масса критична для перекрытия, ничего хорошего ждать не приходится.

Как строить из пазогребневых плит

Чтобы перегородка из пазогребневых блоков была надежной и стабильной, необходимо выполнить некоторые условия:

А вообще, необходимо точно соблюдать все рекомендации, строго следовать технологии. Тогда пазогребневые перегородки по прочности и надежности не отличаются от кирпичных, а возводятся в разы быстрее.

Разметка

Начинается кладка простенка из пазогребня с разметки. Если есть лазерный построитель плоскостей — все просто: развернули плоскость, нарисовали линии на полу, стенах, потолке. Если такого инструмента нет, придется потратить больше времени. Потребуется отвес. Тот, который в смартфоне не подойдет — это не измерительный инструмент. Лучше купить в строительном магазине или сделать из бечевки и отцентрованного грузика.

Стена из пазогребневых блоков должна быть строго вертикальной

Первую линию рисуем на потолке, при помощи отвеса переносим ее на пол. Соединив точки на полу и потолке, получаем линии на стенах. В результате образовалась замкнутая разметка для выравнивания перегородки.

Осматриваем основание, на которое будем класть блоки. Оно должно быть выровнено идеально, если смотреть вдоль линии перегородки, и не должно заваливаться вперед или назад, если смотреть поперек.

Если в перегородке будут дверные или оконные проемы, их тоже необходимо обозначить. С дверными все просто — их обозначаем на полу. С оконными сложнее — необходимы маяки на стенах и потолке.

Подготовка основания

Как уже говорили, основание должно быть идеально ровным без крена в какую-либо сторону. Если отклонения есть, на бетонном полу заливаем выравнивающую стяжку (марка бетона не ниже М150). Для этого придется собрать опалубку, в которую заливают раствор. Минимальная толщина слоя — 3 см. Чтобы получить гарантированный качественный результат, используйте самонивелирующийся состав. Только учтите, что «сами выравниваются» не слишком большие погрешности. Распределять состав все равно надо вручную. Просто проведите шпателем, разгоняя раствор по всей длине, а мелкие неровности нивелируются за счет повышенной текучести материала.

Бетон залили в опалубку и накрыли полиэтиленом

Залитый бетон укрываем полиэтиленом, оставляем примерно на неделю. Это если температура в помещении не будет опускаться ниже +20°, за это время он наберет 50% прочности. Это значит, что с ним можно работать. Если температура будет ниже, срок увеличивается. При температуре 17°C и чуть ниже, нужны уже 2 недели… Ровное основание промазываем бетоноконтактом — он улучшит сцепление основания с клеевым составом, на который будем класть ПГП.

Если пазогребневые блоки будем класть на деревянный пол, перегородка должна проходить над балкой — это раз. Второе — выравниваем основание при помощи сухого бруса. Его надо закрепить так, чтобы он тоже был выровнен по горизонтали во всех направлениях. Крепим брус к полу гвоздями или саморезами. Если есть стык, его соединяем в полдерева, дополнительно промазывая соединение столярным клеем и скрепляя гвоздями.

Для улучшения звукоизоляции

Основной недостаток перегородок из гипсового пазогребня — не слишком высокая звукоизоляция. У силикатных блоков ситуация получше, но тоже не идеальна. Поэтому рекомендуем по периметру перегородки уложить виброгасящую ленту. Ведь не секрет, что большая часть звуков передается посредством вибраций через пол, потолок и примыкающие стены и эластичные прокладки значительно улучшают ситуацию.

Пробковая лента для улучшения звукоизоляции при монтаже пазогребневых перегородок

Под пазогребневые плиты можно использовать полосу битумизированного войлока или пробки плотностью 250-300 кг/м³. Ширина полосы — чуть меньше ширины блоков. Ее укладывают на выровненное основание на то же связующее, которое будете использовать для заделывания швов между плитами. Раствор наносят на обработанную бетоноконтактом поверхность (после высыхания) слоем в 2-3 мм. Укладывают ленту, прокатывая ее валиком, выгоняя пузыри воздуха. Выступивший раствор удаляют шпателем. Таким образом ленту клеят на пол, стены, потолок. Горизонтальность проверяют при помощи пузырькового уровня.

Подготовка плит к монтажу

Если используются силикатные пазогребневые плиты, никакой подготовки не потребуется — у них верхняя и нижняя поверхности не имеют паза/гребня. Они абсолютно ровные (как на фото ниже).

Силикатные пазогребневые плиты имеют ровный верх и низ

При работе с гипсовым пазогребнем, для начала надо решить, шипом или пазом вверх вы будете располагать блоки. Удобнее работать когда вверх направлен паз, но и обратное положение не является ошибкой.

Если вы решили класть ПГП вверх пазом, на всех блоках первого ряда надо обрезать шип. Удобнее всего это сделать при помощи ножовки. Полученный срез при этом неровный. Его выравниваем при помощи рубанка.

Шов между блоками не превышает 2 мм, так что даже небольшие отклонения скорректировать практически невозможно. Поэтому выравниваем аккуратно и тщательно. После выравнивания, пыль обметают щеткой и можно начинать возводить стену.

Первый ряд

Последовательность действий при кладке стены из пазогребневых плит простая и очень напоминает кирпичную. Есть только некоторые особенности. Так как перегородка обычно примыкает к стене, если к ней получается развернут шип, его срезают пилой, выравнивают поверхность рубанком, убирают пыль. Дальше порядок действий такой:

Таким образом выстраивают весь ряд. Последнюю плиту обычно приходится подрезать. Это может быть начало дверного проема или просто последняя плита в ряду. Ее длина должна быть на 3-4 мм меньше оставшегося промежутка — зазор на шов. Увеличивать зазор не следует — снизится устойчивость. Для большей уверенности, стык можно усилить металлическим уголком. По два-три уголка на каждый ряд. Этого достаточно.

Второй и последующие

Пазогребневые плиты укладывают с разбежкой швов — как кирпичи. Сдвиг второго ряда может быть наполовину или треть длины. Лучший вариант — половина. От целой плиты отрезаем половину, при необходимости срезаем шип, устанавливаем. Дальше кладка ничем не отличается. Третий ряд снова начинается с целого блока, четвертый — с половинки и т.д.

После укладки каждого блока проверяйте правильно ли он стоит. При таких размерах блоков погрешность накапливается очень быстро. Поэтому каждый поставленный блок проверяем сначала уровнем на вертикальность/горизонтальность. а потом, приложив планку горизонтально, захватив соседние блоки и проведя сверху вниз смотрим, чтобы не было зазоров. Так же проверяем отсутствие отклонений в вертикальной плоскости.

Контроль вертикальности и горизонтальности — одна из основных задач

Угол

Если возводимая стенка из пазогребневых блоков имеет наружный угол, кладку начинаем от него. Чтобы работать было проще, создаем опору угла. Это может быть уголок с довольно широкими полочками или две доски, соединенные под 90°C. Конструкцию ставим на место, проверяем правильность установки, закрепляем временно к потолку и полу.

Как сделать наружный (выступающий угол)

У одной из плит обрезаем боковой шип, упираем ее край в установленный упор, выравниваем, киянкой задавая направление. У второй плиты тоже обрезаем боковой шип, наносим на этот край клей, стыкуем с боковой поверхностью установленной плиты, подбиваем до плотного контакта (схема на рисунке выше).

Для установки второго ряда надо в установленной уже плите сделать пропил под нижний шип следующего блока. Берем ножовку по металлу, делаем надпилы. Затем при помощи штробореза (инструмент для работы с пенобетоном, но он пригодится и для прокладки проводки в ПГП) или любого твердого инструмента удаляем лишнее, выравниваем канавку, делая ее такого же размера и формы как паз. При помощи щетки или строительного пылесоса убираем пыль.

Надо сделать пазы

Второй ряд ставим начиная с другой стороны — чтобы шов был с другой стороны угла. На торец нижнего блока наносим раствор. Берем половинку блока, обрезаем боковой шип, устанавливаем нижним в подготовленную канавку (крайняя правая схема на рисунке ниже). Он тоже должен упираться в установленный уголок. Тщательно выравниваем установленные пазогребневые плиты, проверяя вертикальность и отсутствие даже малейших отклонений.

Ответвление

Надо еще рассмотреть ответвление от перегородки под прямым углом. Перегородки будут более надежными, если сделать их с перевязкой (средняя схема на рисунке). У всех трех плит, которые устанавливаются, срезают боковой шип. Места стыка промазывают клеевым составом, подгоняют три блока вплотную друг к другу киянкой. В этом случае необходимо еще контролировать, чтобы перегородка была перпендикулярной — то есть угол был 90°.

Схемы примыканий

Второй ряд выстраиваем так, чтобы над примыканием находилась середина блока. Для его установки, тоже потребуется проделать канавку в выступах нижнего блока. Далее эти ряды чередуются.

Есть еще один способ поставить Т-образную перегородку из пазогребня — без перевязки. Для этого просто выкладываете стену (которая в букве Т — верхняя перекладинка). К готовой стене, встык, пристраиваете вторую перегородку (левая схема на рисунке выше). Чтобы увеличить надежность соединения, в месте стыка устанавливают металлические усиленные перфорированные уголки.

Дверной проем

Дверной проем в стене из пазогребневых плит может быть сделан с усиливающей балкой и без нее. Без усиливающей балки можно выполнить, если ширина проема не превышает половины длины блока. Так дверной проем шириной 900 мм можно сделать без балки, если перекрытие будет сделано из ПГП длиной 900 мм. Причем стык плит должен располагаться почти посередине. Допускается небольшое смещение (на 10 мм), но чтобы длина целой части блока справа и слева от проема не была менее 445 мм.

На время монтажа, до схватывания клея, перемычку над дверью усиливают упором (доска, которую подпирает шест, упершийся в пол) или собранной из досок конструкцией как на правой схеме. В этом случае сначала собирают П-образную перемычку из досок, закрепляют ее при помощи саморезов к расположенным ниже блокам (контролируйте горизонтальность перемычки). Прикладывают блок, размечают как надо вырезать. Получается два Г-образных блока одинаковых или почти одинаковых размеров. Нанеся в нужных местах раствор, их устанавливают.

Строим из пазогребневых плит: как сделать дверь в перегородке

Если пазогребневые плиты используем 667 мм длиной, под проем более 660 мм обязательна установка укрепляющей балки. Для изготовления балки можно использовать металлический уголок, швеллер, арматура, полосы металла значительной толщины. Возможно применение сухого деревянного бруса толщиной 50 мм и более (предварительно обработать антисептиком). Балка должна на 400-450 мм выступать за пределы дверного проема.

Вы можете найти необходимые вам материлы на нашем сайте

Гипсолитовые перегородки: что это такое, размеры

Главная » Стройматериалы » Кирпич, блоки, плиты

Опубликовано: 04. 05.2017Рубрика: Кирпич, блоки, плитыАвтор: Andrey Ku

Рынок строительных материалов предлагает огромное количество материалов, предназначенных для выполнения отделки помещений. Однако некоторые названия могут вызвать удивление даже у профессионалов, не говоря уже об обычных владельцах квартир. К примеру, блоки из такого материала, как гипсолит. Оказывается, что это очень востребованный товар, блоки и перегородки из которого в некоторых случаях являются единственным возможным решением в ремонте. Поэтому подробнее расскажем об особенностях материала, советах по монтажу и обработке.

Плиты из гипсолита – ключевые особенности материала

При первом знакомстве с продуктом возникает вполне резонный вопрос: что такое гипсолитовые перегородки? По названию можно догадаться, что в основе материала находится гипс, однако это далеко не единственный компонент.

Кроме гипса присутствуют многочисленные добавки, а также минеральные наполнители, придающие готовому продукту такие свойства, как:

• Увеличение звуковой и тепловой изоляции
• Улучшение прочности и качества товара
• Снижение общей массы блока
• Увеличение влагостойкости

Конструкции, производящиеся из гипсолита, предназначены для разделения пространства на несколько комнат. В некоторых квартирах комнаты могут быть по-настоящему огромными, что делает не рациональным использование их в подобном виде. Оптимальным вариантом в данном случае является разделение всего пространства на два или даже более функциональных отдела, которые в дальнейшем можно использовать в качестве отдельного помещения. Именно гипсолитовые плиты лучшим образом подходят для реализации данных целей за счет своих многочисленных положительных качеств.

Чаще всего гипсолит используется для создания внутренних перегородок

Преимущества и недостатки плит – почему гипсолит используют в ремонте

Для разделения помещения на несколько небольших комнат чаще всего используют именно перегородки из гипсолита. Это обусловлено множеством положительных качеств, выгодно выделяющих продукт среди массы аналогичных товаров. Среди наиболее существенных показателей можно выделить следующее:

• Небольшой вес плиты, за счет чего нагрузка на фундамент не существенна
• Наличие специальной технологии пазо-гребневого соединения, что позволяет в кратчайшие сроки собирать всю конструкцию без особых усилий, знаний и мастерства.
•  Оптимальный уровень теплопроводности – благодаря этому фактору материал способен обеспечить тепло в помещениях в течение максимально длительного срока
• Шумоизоляция – так как этот материал используется в первую очередь для разделения комнатного пространства, то показатель шумоизоляции имеет очень большое значение. Однако волноваться не стоит: жильцы будут находиться в очень комфортных условиях, ведь стена из гипсолитового вещества прекрасно задерживает все шумы и звуки из соседнего помещения
• Различные микроорганизмы, в том числе плесень, грибок и тому подобное очень плохо приживаются на плитах.

Достоинством плит является небольшой вес при достаточной шумоизоляции

Недостатков не так уж и много, однако при покупке материала их надо также принимать во внимание:

1. Выбор краски для гипсолитовых плит несколько ограничен, поскольку щелочные краски абсолютно не подходят для обработки материала.
2. Обработка плиты ударными инструментами, а также ножовками вызывает появление огромных объемов пыли, которая оказывает очень негативное воздействие на легкие человека. Поэтому требуется постоянно проветривать помещение, пользоваться увлажнителями воздуха. Все работы выполняются исключительно в респираторных масках.
3. В некоторых случаях может потребоваться укладка двойного слоя блоков, что способствует увеличению показателей звуковой изоляции.
4. В качестве несущих конструкций гипсолитовые изделия использовать категорически запрещено.

Выбор гипсолитовых перегородок – на что следует обратить внимание

Огромное значение имеют правильно подобранные гипсолитовые перегородки. Необходимо обращать внимание на множество факторов. Например, большое значение имеют размеры плит. Так, существует два основных типа – пустотелые и полнотелые. Размер первых составляет от 8 до 10 см, они могут похвастаться замечательными изоляционными качествами в силу своей структуры. Если же говорить о полнотелых, то они отличаются большей прочностью и надежностью, поскольку в их составе практически полностью отсутствуют пустые пространства. Размер же составляет около 4 см одной плиты.

Плиты бывают двух типов – пустотелые и полнотелые

Специалисты советуют прислушиваться к следующим советам при покупке гипсолитовых конструкций:

• Отдавать предпочтение следует влагостойким материалам, особенно если вы планируете использовать их в комнатах с повышенной влажностью
• В качестве межкомнатных перегородок можно использовать как полнотелые, так и пустотелые блоки. В данном случае выбор зависит исключительно от уровня требующейся изоляции шума
• Если пол в помещении выполнен на системе деревянных лагов, то не следует его дополнительно перегружать. Лучше приобрести пустотелые плиты, которые отличаются меньшим весом
• Монолитная же стяжка прекрасно справляется с любым видом блоков, независимо от их массы и размеров.

Монтаж гипсолитовых блоков – особенности процесса

Одно из преимуществ гипсолита заключается в простоте работы с ним. К примеру, вам не потребуются дополнительные материалы или приспособления. Список подручных средств очень невелик, сюда входит лишь строительный уровень, шпатель, ножовка с крупными зубьями, а также карандаши для нанесения разметки и монтажный клей. Единственное условие – это полностью выровненный пол, на который в дальнейшем будет устанавливаться перегородка. Любые перепады, превышающие 3 мм, в обязательном порядке следует выровнять каким-либо цементным раствором или другими средствами.

Как и в случае с большинством других строительных материалов, перед монтажом требуется на пару часов оставить их в помещении, чтобы они привыкли к новой температуре и влажности. Это обеспечит необходимый уровень прочности материала при обработке.

В первую очередь следует просчитать, сколько блоков вам понадобится. Это требуется для того, чтобы сразу же определиться с количеством плит, а также подрезать их в случае необходимости. Обработка и распил гипсолитовых блоков не представляет особых трудностей, для этих целей понадобится обычная ножовка как ручная, так и электрическая. Карандашом наносится условная линия распила, после чего ножовкой отпиливаем все лишнее. Вещество относительно мягкое и податливое для распила, поэтому эта задача много времени и сил у вас не отнимет.

Одно из преимуществ заключается в простоте их монтажа

Напоследок отметим, что для достижения большой прочности и качества нововозведенной стены, можно применять вспомогательные средства, к примеру, демпферные ленты и армированные сетки. Сетка увеличивает сцепление блоков друг с другом, в результате чего стена получается более крепкой и звуконепроницаемой.

Демпферная лента же нужна для других целей – различные по структуре материалы, к примеру, гипс и дерево, имеют разную степень усадки, которая в любом случае происходит с течением времени. Если же предварительно установить на основание пола ленту, то она полностью компенсирует изменения линейных размеров гипсолитовых изделий и прочих конструкций, которые могут использоваться (к примеру, деревянные двери).
