Монтаж заземления
Штыревая конструкция модульного заземления обеспечивает максимальное удобство и технологичность монтажа:
- любая конфигурация контура заземления
- все детали сопрягаются без сварки
Я оценила простоту монтажа.
Поняла: я сама бы могла смонтировать —
настолько всё продуманно.
Надежда Бажутина,
департамент проектирования,
группа компаний «ПРОГРЕССТЕХ»
Вертикальные заземляющие электроды необходимой глубины монтируются
из 1,5-метровых штырей, заглубляемых в землю друг за другом с помощью обычного электрического отбойного молотка (с энергией удара 20-25 Дж).
Конфигурация заземлителя (одно- или многоэлектродная) выбирается в зависимости от доступной площади, типа грунта и типа объекта (жилой либо промышленный).
Глубинный монтаж в виде одного электрода на глубину в 15 — 30 метров является наиболее технологичным и позволяет получать очень эффективное заземление:
- качество (сопротивление заземления) не зависит от погоды и времени года
- возможность монтажа внутри периметра зданий (в подвалах)
- минимальная площадь контура заземления
- минимум земляных работ
Пример монтажа модульного заземления
Монтаж электролитического заземления
Конструкция и технологии электролитического заземления•обеспечивают максимальное удобство и простоту монтажа в вечномерзлых, каменистых и песчаных грунтах.
Процесс установки такого заземлителя:
- не требует большого количества земляных работ (по сравнению с традиционными способами)
- нет необходимости делать глубокие каналы для закладки заземляющего электрода (глубина всего 0.7 метра)
- не нужна строительная техника. Весь монтаж выполняется двумя монтажниками за 3 часа.
|___ -образный электрод с перфорацией по всей длине, заполненный специальной смесью солей, просто укладывается в ранее вырытый канал глубиной 0,7 метра и длиной 2,5 метра. После монтажа — электролитический электрод заземления не требует обслуживания в течении всего срока службы, обеспечивая требуемое сопротивление заземления в течении 50 лет.
Смонтированный комплект электролитического заземления ZANDZ
перед конечным этапом монтажа — установкой колодца и равнением грунта
Пример монтажа электролитического заземления
youtube.com/embed/ivgZvccDHas»>

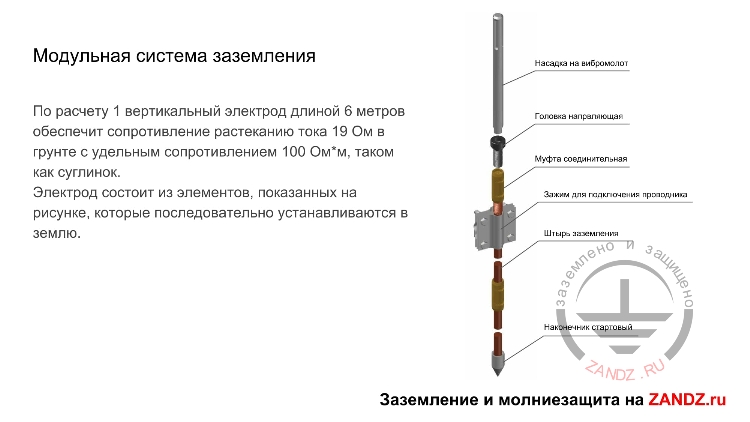

Порядок проведения монтажа модульного заземления
- Подготовка первого штыря.
Внутреннюю часть стартового наконечника обработать токопроводящей смазкой и затем надеть его на штырь.Внутреннюю часть соединительной муфты обработать токопроводящей смазкой и привинтить ее до упора на другую сторону штыря.
Направляющую головку для отбойного молотка ввинтить до упора в соединительную муфту привернутую на штырь заземлителя.
Обратите внимание, что ввинчивать направляющую головку необходимо до полного контакта с штырем. Это необходимо для того, чтобы при монтаже энергия удара отбойного молотка передавалась через головку напрямую штырю, а не через муфту. В противном случае возможно разрушение муфты.
- Погрузить штырь в землю с помощью отбойного молотка (энергия удара 20-25 Дж) до уровня удобного для последующих операций.
Данный инструмент можно взять в аренду с оплатой «по суткам» в некоторых компаниях.
- Открутить направляющую головку (без соединительной муфты — она должна остаться на штыре).
- Еще раз обработать токопроводящей пастой оставшуюся привинченной к штырю соединительную муфту.
- Ввинтить в нее (муфта из п.4) следующий штырь до упора.
- Взять новую муфту и обработать ее внутреннюю часть токопроводящей смазкой.
- Привинтить муфту со смонтированной головкой на штырь, соединенный с уже смонтированным штырем (из п. 5).
- Последовательно повторять операции с 2 по 9 до получения заземляющего электрода необходимой глубины.
Обратите внимание на то, что при монтаже последнего штыря необходимо оставить на поверхности участок этого штыря, необходимый для соединения с заземляющим проводником. - Сверху на смонтированный электрод устанавливается зажим для подключениязаземляющего проводника.
- К зажиму подключается заземляющий проводник (круглый провод или полоса). Например, представленный на отдельной странице.
- Место соединения (зажим) плотно заматывается гидроизоляционной лентой.
Особенности монтажа модульного заземления
Стыковка штырей заземлителя
|
При монтаже штырь распологается более тупым концом вниз (в грунт), а более острым концом вверх. Это необходимо для более точного соединения штырей внутри муфты. |
Обработка токопроводящей смазкой
Нанесение смазки производится только на резьбу внутри соединительной муфты (смазка улучшает электрические и коррозионные свойства соединения).
Скручивание штырей между собой (через муфту)
Закручивание штырей производиться руками – без применения специальных инструментов.
Для затягивания достаточно ручной силы- как показала практика, дополнительное затягивание инструментом не дает эффекта.
Во время монтажа в твердый/плотный грунт происходит «разбалтывание» резьбового соединения — по мере необходимости нужно подкручивать соединение. Это необходимо для эффективной передачи энергии удара отбойного молотка заглубляемому электроду.
Угол наклона инструмента и штырей относительно оси заглубления
|
При заглублении штырей во избежание ломки/сминания соединительных муфт не рекомендуется проводить работы с отклонением отбойного молотка и штыря относительно уже смонтированного штыря. Необходимо соблюдать нулевой (0) угол между направлением энергии удара отбойного молотка и осью заглубляемого штыря. Также необходимо соблюдать нулевой (0) угол между осями штырей. |
Порядок проведения монтажа электролитического заземления
- Вырыть канал глубиной 0,7 метра, шириной 20 см и длиной 2,5 метра.
- Засыпать околоэлектродный заполнитель на дно канала слоем около 1 cм (один мешок)..
- Очистить электрод от предохраняющей / транспортировочной пленки по всей длине. Уложить электрод в канал, так чтобы меньшая изогнутая часть трубы была направлена вверх.
- Засыпать горизонтальную часть трубы электрода оставшимся околоэлектродным заполнителем (два мешка).
- На вертикальную часть трубы электрода установить колодец для обслуживания.
- Подсоединить к отводу электролитического электрода (0,5-метровому медному проводу) заземляющий проводник. Эта операция производится с помощью входящего в комплект электролитического заземления зажима.
- Изолировать зажим с помощью гидроизоляционной ленты, входящей в комплект.
- Засыпать канал грунтом. Люк колодца должен находится на уровне поверхности земли.
- В электрод залить 5-7 литров воды. Такая мера необходима для ускорения выщелачивания соли из электрода.
Такая мера необходима для ускорения выщелачивания соли из электрода.
Глубина прокладки проводников
Поверхностный слой грунта подвергается сезонным и погодным воздействиям. Повышенная влажность, замерзание/оттаивание грунта в этом слое негативно сказываются как на заземлителе, так и на заземляющем/соединительном проводниках, находящихся в нем.
К тому же, вероятность механически повредить проводники в поверхностном слое в ходе проведения хозяйственных работ создает неудобства и повышает вероятность создать опасную ситуацию связанную с аварийным состоянием заземления.
На большей части РФ и стран СНГ, глубина поверхностного слоя грунта, который подвергается выше описанным видам воздействия равна 0,5 — 0,7 метра.
Поэтому заземляющий и соединительные проводники в земле должны прокладываться на этой глубине (0,5 — 0,7 метра) в заранее подготовленном канале.
На эту же глубину заглубляются электроды заземления.
Последовательность работ при монтаже заземления на объекте
- Вырыть канал глубиной 0,5 — 0,7 метра в месте укладки соединительного проводника
- Провести монтаж заземляющих электродов в подготовленном канале. В качестве инструкции по монтажу заземляющих электродов необходимо использовать список операций «Порядок проведения монтажа….»
- Уложить в канал соединительный проводник
- Соединить заземляющие электроды с проводником, используя зажимы, идущие в комплектах ZANDZ
- Соединить полученный заземлитель с электрощитом
- Засыпать канал грунтом
В качестве инструкции по монтажу заземляющих электродов необходимо использовать список операций «Порядок проведения монтажа….»Соединение заземляющих электродов
Соединение заземляющих электродов друг с другом и заземлителя с объектом производится стальным или медным проводником (проводом или полосой).
Минимальная площадь сечения заземляющего проводника зависит от задач, выполняемых заземлителем.
Часто выбирается — 50 мм² для меди и 150 мм² для стали. Распространено использование обычной стальной полосы 5*30 мм.
Прокладка проводника производится на глубине 0,5 — 0,7 метра в заранее подготовленный канал (в который также производится монтаж электродов).
Для соединения заземляющего электрода с проводником используется специальный зажим, входящий в готовые комплекты ZANDZ.
